Впервые электрическая энергия была преобразована в механическую, почти двести лет назад – Майклом Фарадеем. А случилось это в 1821 году. Двигатель Фарадея состоял из провода опущенного сосуд с ртутью. На дне сосуда лежал магнит. При пропуске электрического тока в ртуть само провод начинал вращаться, показывая наличие задействованного магнитного поля. Данный электродвигатель является первым и самым простым вариантом электродвигателей. Дальнейшим усовершенствованием является двигатель Барло. Он был демонстрационным устройством, непригодным в практических применениях из-за ограниченной мощности. Изобретатели стремились создать мощный электродвигатель, который можно было бы использовать для производственных нужд. Ученые делали попытки заставить железный сердечник двигаться в поле электромагнитов возвратно-поступательно, как движется и поршень в цилиндре паровой машины. К концу XIX века эта задача с успехом была выполнена, что позволило начать строительство различных промышленных электродвигателей, что в свою очередь вызвало рост других отраслей промышленности.
Асинхронный двигатель нашел широкое применение во всех отраслях техники. Особенно это касается простого по конструкции и прочного трехфазного вида с коротко-замкнутым ротором, который надежнее и дешевле всех видов и практически не требует никакого ухода. Название “асинхронный” обусловлено тем, что в таком двигателе ротор вращается не синхронно с вращающимся полем статора. Там, где нет трехфазной сети, асинхронный может включаться в сеть однофазного тока. Статор асинхронного электродвигателя состоит, как и в синхронной машине, из пакета, набранного из лакированных листов электротехнической стали толщиной 0,5 мм, в пазах которого уложена обмотка. Три фазы обмотки статора асинхронного трехфазного двигателя, пространственно смещенные на 120°, соединяются друг с другом звездой или треугольником.
По принципу возникновения вращающего момента электродвигатели можно разделить на гистерезисные и магнитоэлектрические. У двигателей первой группы вращающий момент создается вследствие гистерезиса при перемагничивании ротора. Данные двигатели не являются традиционными и не широко распространены в промышленности. Наиболее распространены магнитоэлектрические двигатели, которые по типу потребляемой энергии подразделяется на две большие группы — на двигатели постоянного тока и двигатели переменного тока (также существуют универсальные двигатели, которые могут питаться обоими видами тока).
Процесс изготовления:
Сегодня производство электродвигателей, как ни странно, осталось живо, хотя, конечно, и утратило свои былые возможности. На данный момент одними из наиболее авторитетных производителей электродвигателей являются Росэнергомаш, Сафоновский завод, Сибэлектромотор, Кузбасэлектромотор, Полтавский завод, Ленинградский завод, а также Могилевский завод электродвигателей.
ОАО «Уфимское моторостроительное производственное объединение» — крупнейший разработчик и производитель авиационных двигателей в России . Здесь работают более 20 тысяч человек. УМПО входит в состав Объединенной двигателестроительной корпорации.
УМПО серийно выпускает турбореактивные двигатели АЛ-41Ф-1С для самолетов Су-35С, двигатели АЛ-31Ф и АЛ-31ФП для семейств Су-27 и Су-30, отдельные узлы для вертолетов «Ка» и «Ми», газотурбинные приводы АЛ-31СТ для газоперекачивающих станций ОАО «Газпром».
Под руководством объединения ведется разработка перспективного двигателя для истребителя пятого поколения ПАК ФА (перспективный авиационный комплекс фронтовой авиации, Т-50). УМПО участвует в кооперации по производству двигателя ПД-14 для новейшего российского пассажирского самолёта МС-21, в программе производства вертолётных двигателей ВК-2500, в реконфигурации производства двигателей типа РД для самолётов МиГ.
1. Сварка в обитаемой камере «Атмосфера-24»
Интереснейшим этапом производства двигателя является аргонодуговая сварка наиболее ответственных узлов в обитаемой камере, обеспечивающая полную герметичность и аккуратность сварного шва. Специально для УМПО ленинградским институтом «Прометей» в 1981 году создан один из крупнейших в России участок сварки, состоящий из двух установок «Атмосфера-24».
2. По санитарным нормам рабочий может проводить в камере не более 4,5 часов в день. С утра — проверка костюмов, медицинский контроль, и только после этого можно приступать к сварке.

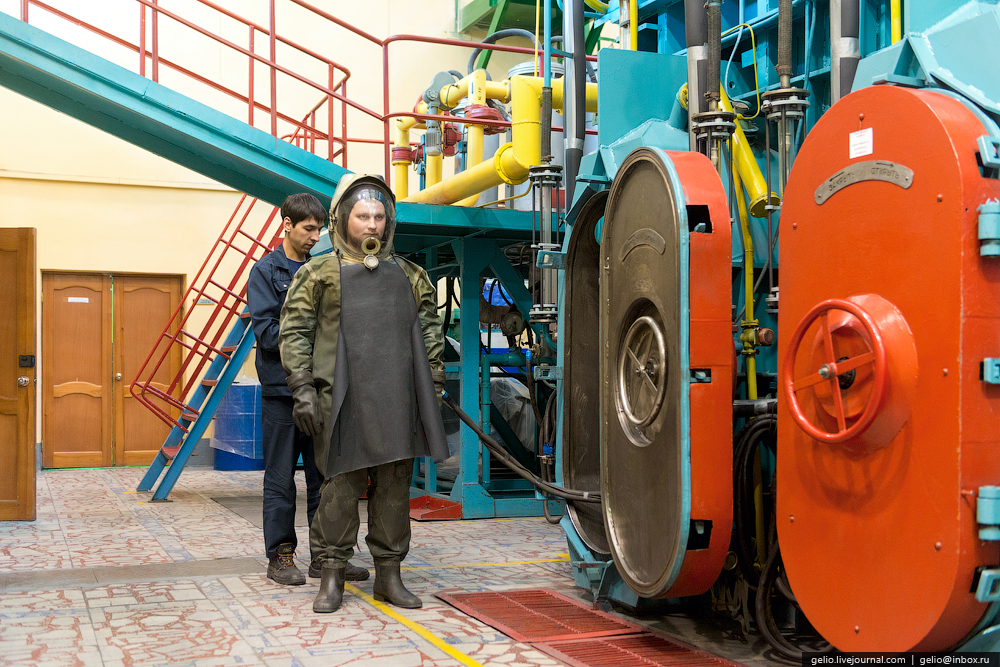

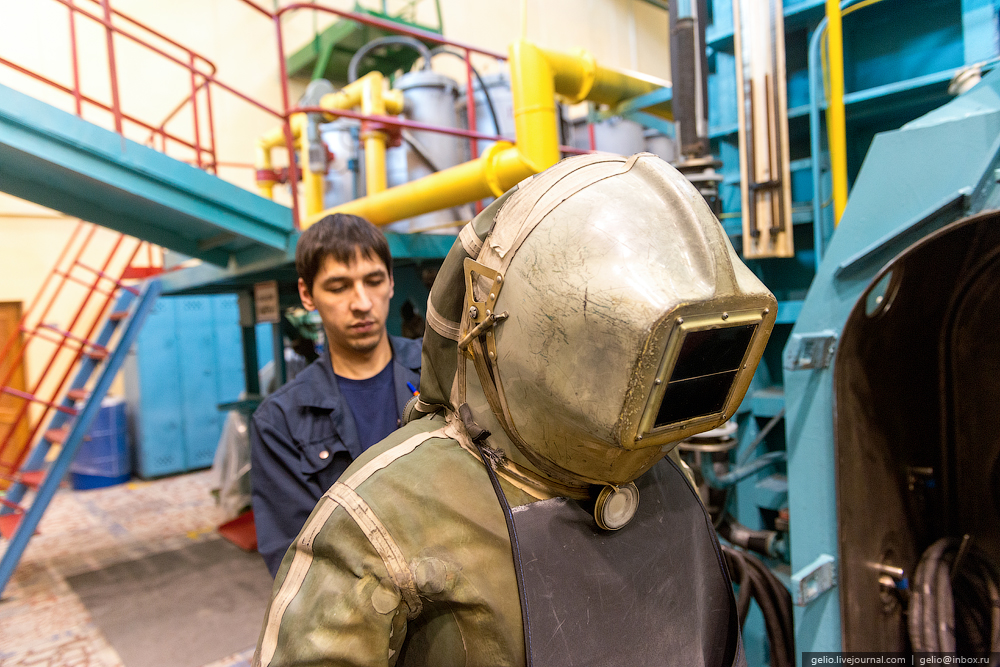

3. Сварщики отправляются в «Атмосферу-24» в легких космических скафандрах. Через первые двери шлюза они проходят в камеру, им прикрепляют шланги с воздухом, закрывают двери и подают внутрь камеры аргон. После того, как он вытеснит воздух, сварщики открывают вторую дверь, заходят в камеру и начинают работать.

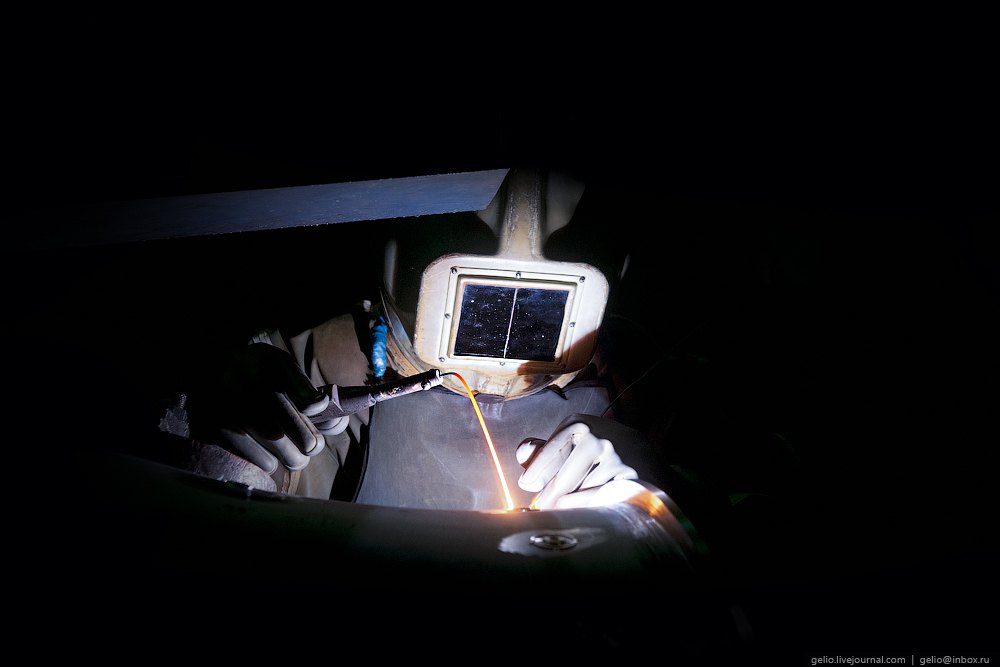

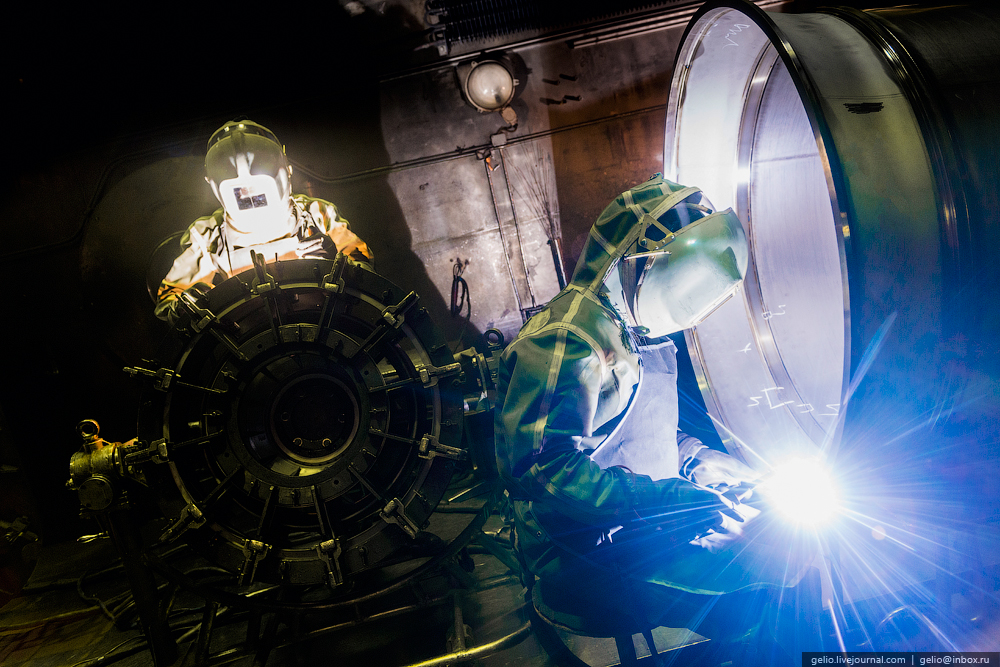

4. В безокислительной среде чистого аргона начинается сварка конструкций из титана.
5. Контролируемый состав примесей в аргоне позволяет получить качественные швы и повысить усталостную прочность сварных конструкций, обеспечивает возможность подварки в самых труднодоступных местах за счет применения сварочных горелок без использования защитного сопла.
6. В полном облачении сварщик, действительно, похож на космонавта. Чтобы получить допуск к работе в обитаемой камере, рабочие проходят курс обучения, вначале они в полной экипировке тренируются на воздухе. Обычно двух недель достаточно, чтобы понять, годится человек для такой работы или нет — нагрузки выдерживает далеко не каждый.

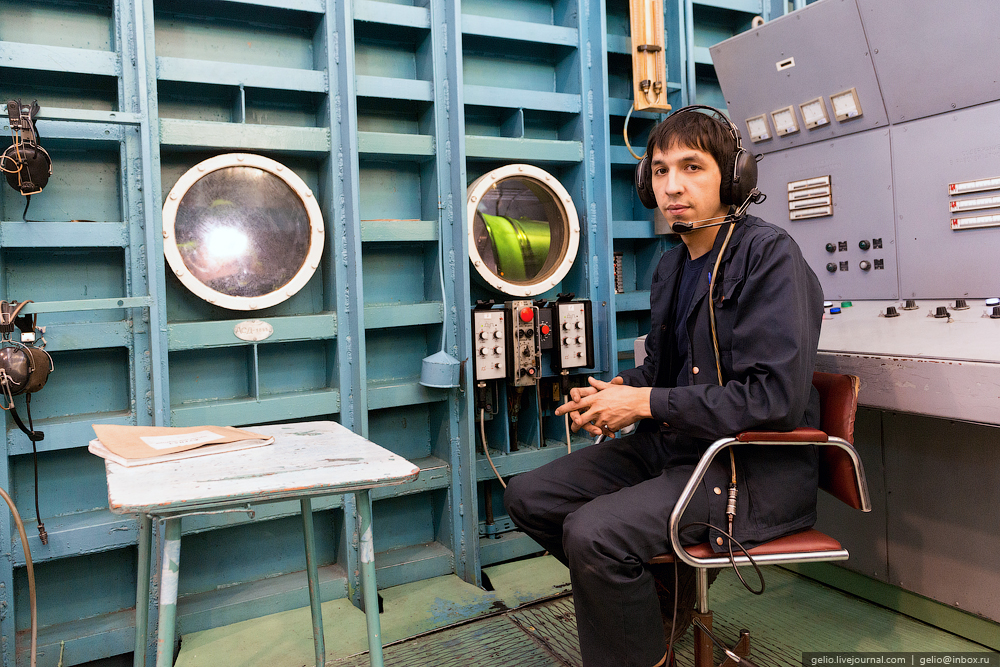

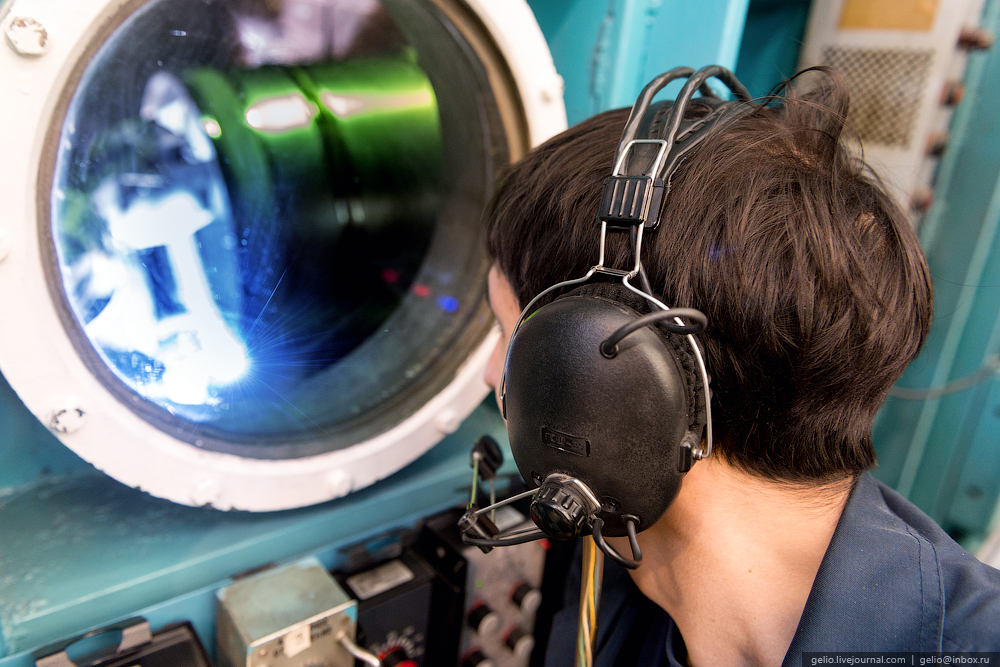

7. Всегда на связи со сварщиками — специалист, следящий за происходящим с пульта управления.

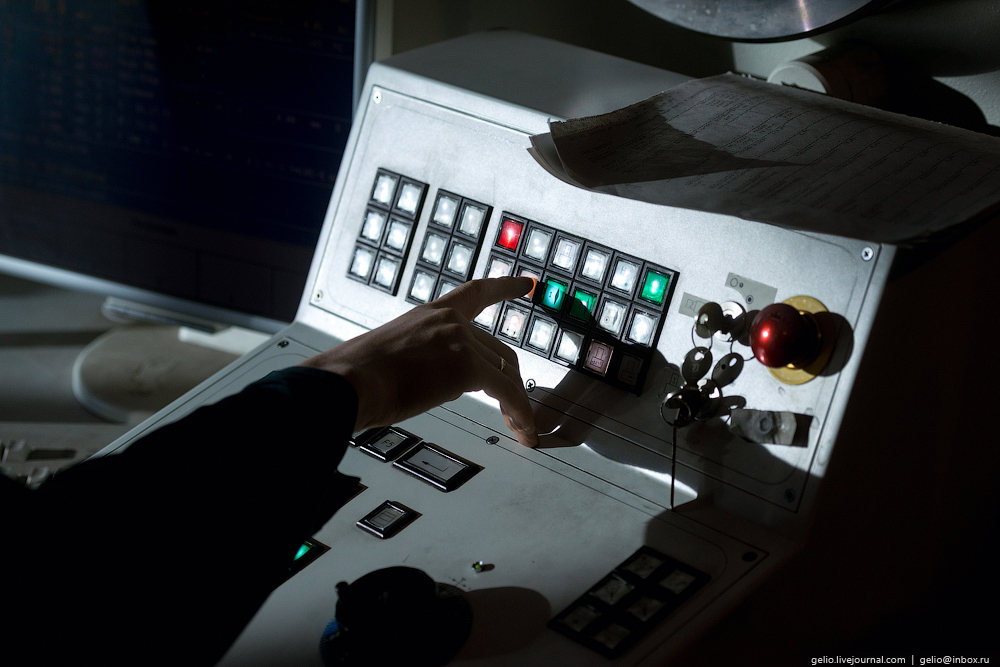

8. Оператор управляет сварочным током, следит за системой газоанализа и общим состоянием камеры и работника.
9. Ни один другой способ ручной сварки не даёт такого результата, как сварка в обитаемой камере. Качество шва говорит само за себя.
10. Электронно-лучевая сварка.Электронно-лучевая сварка в вакууме — полностью автоматизированный процесс. В УМПО он осуществляется на установках Ebokam. Одновременно сваривается два-три шва, причём с минимальным уровнем деформации и изменением геометрии детали.

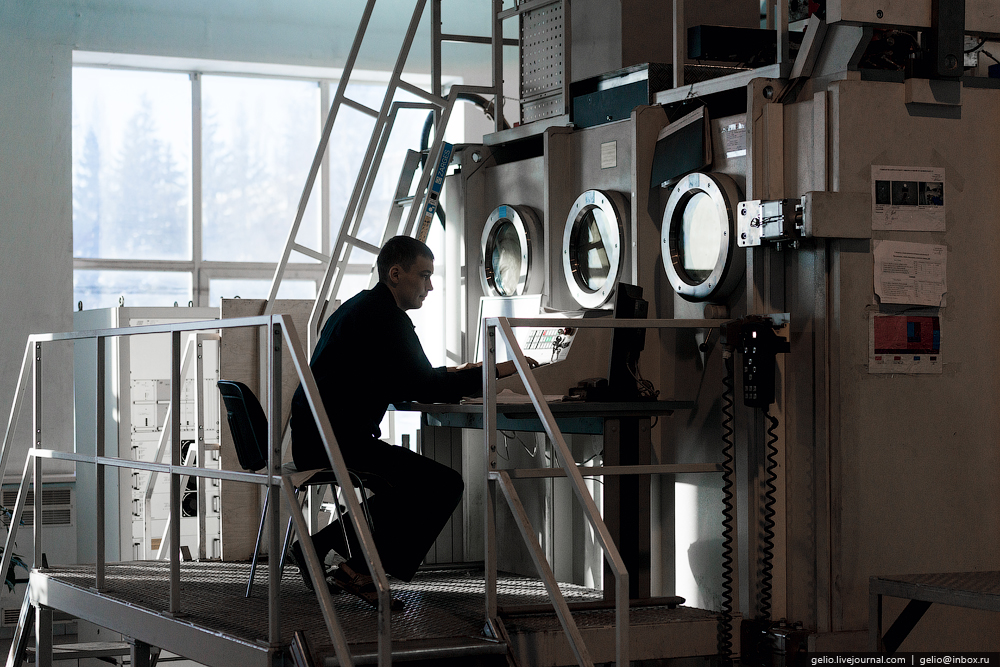

11. Один специалист работает одновременно на нескольких установках электронно-лучевой сварки.
12. Детали камеры сгорания, поворотного сопла и блоков сопловых лопаток требуют нанесения теплозащитных покрытий плазменным способом. Для этих целей используется робототехнический комплекс ТСЗП-MF-P-1000.

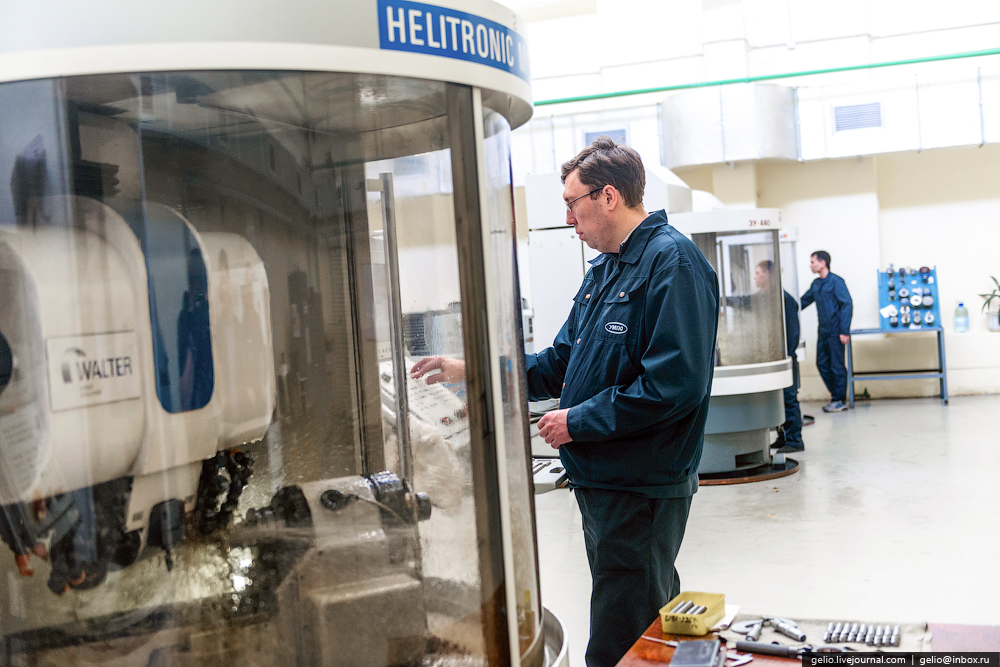

13. Инструментальное производство
В составе УМПО 5 инструментальных цехов общей численностью около 2500 человек. Они занимаются изготовлением технологического оснащения. Здесь создают станочные приспособления, штампы для горячей и холодной обработки металлов, режущий инструмент, мерительный инструмент, пресс-формы для литья цветных и черных сплавов.
14. Производство пресс-форм для лопаточного литья осуществляется на станках с ЧПУ.
15. Сейчас для создания пресс-форм нужно всего два-три месяца, а раньше этот процесс занимал полгода и дольше.

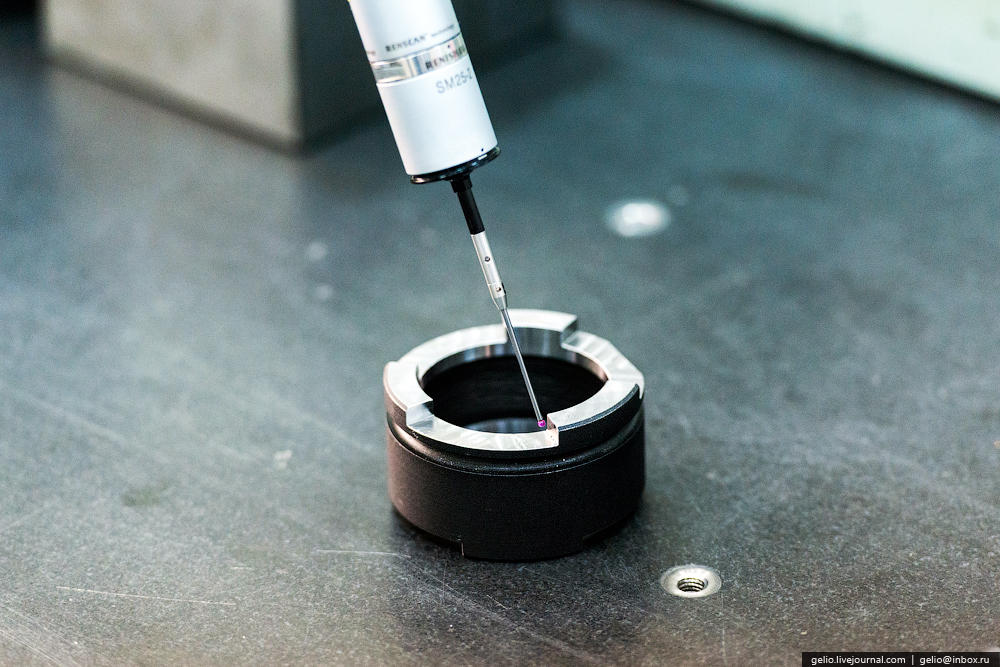

16. Автоматизированное средство измерения улавливает мельчайшие отклонения от нормы. Детали современного двигателя и инструмента должны быть изготовлены с предельно точным соблюдением всех размеров.

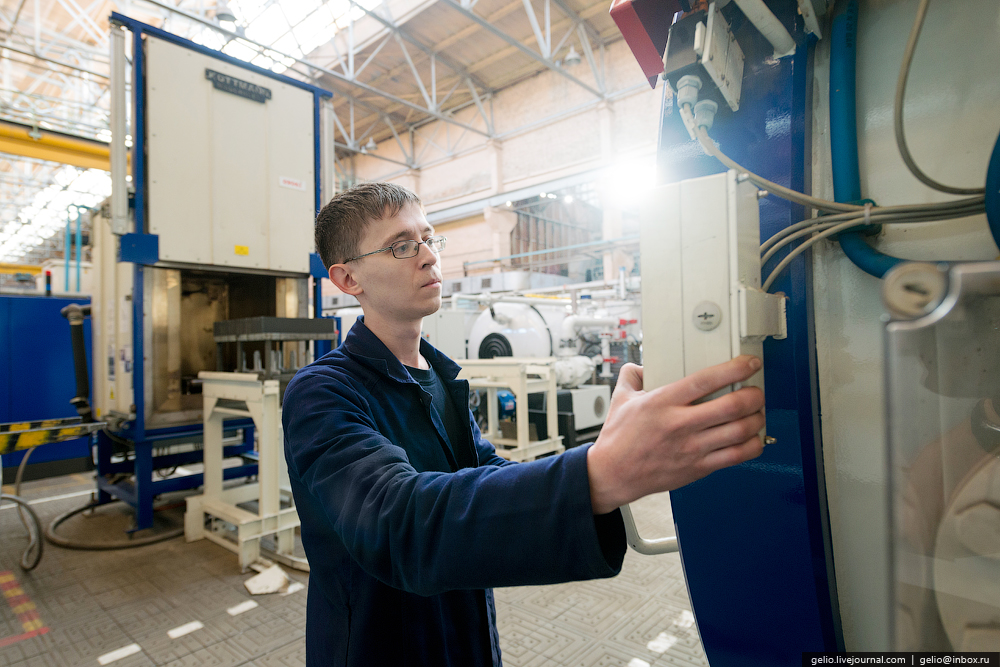

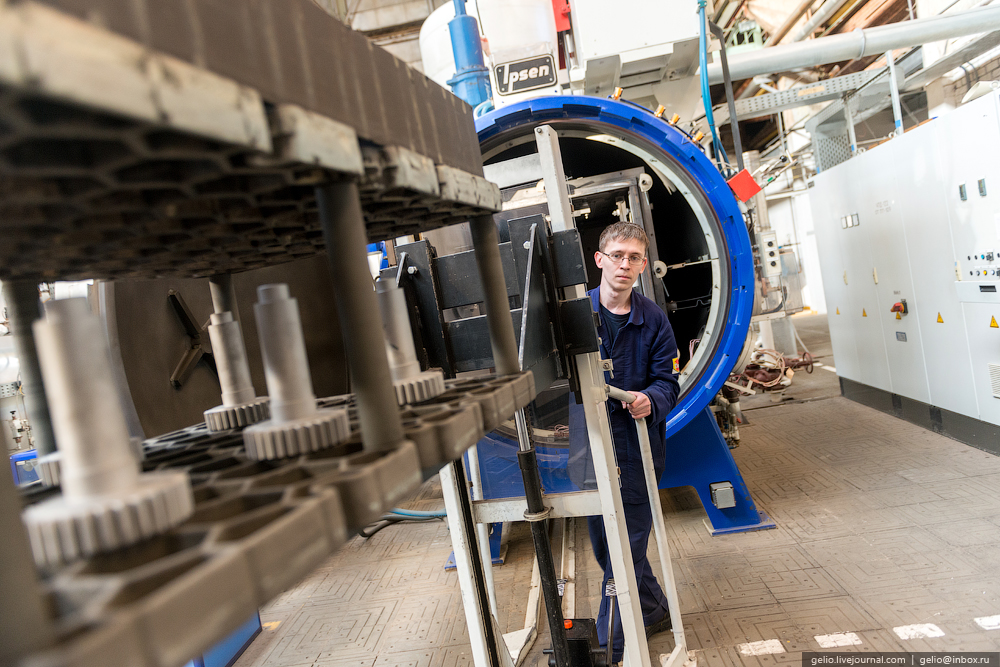

17. Вакуумная цементация.Автоматизация процессов всегда предполагает уменьшение затрат и повышение качества выполняемых работ. Это относится и к вакуумной цементации. Для цементации - насыщения поверхности деталей углеродом и повышения их прочности - используются вакуумные печи Ipsen.
18. Для обслуживания печи достаточно одного работника. Детали проходят химико-термическую обработку в течение нескольких часов, после чего становятся идеально прочными. Специалисты УМПО создали собственную программу, которая позволяет осуществлять цементирование с повышенной точностью.
19. Литейное производствоПроизводство в литейном цехе начинается с изготовления моделей. Из специальной массы прессуются модели для деталей разных размеров и конфигураций с последующей ручной отделкой.

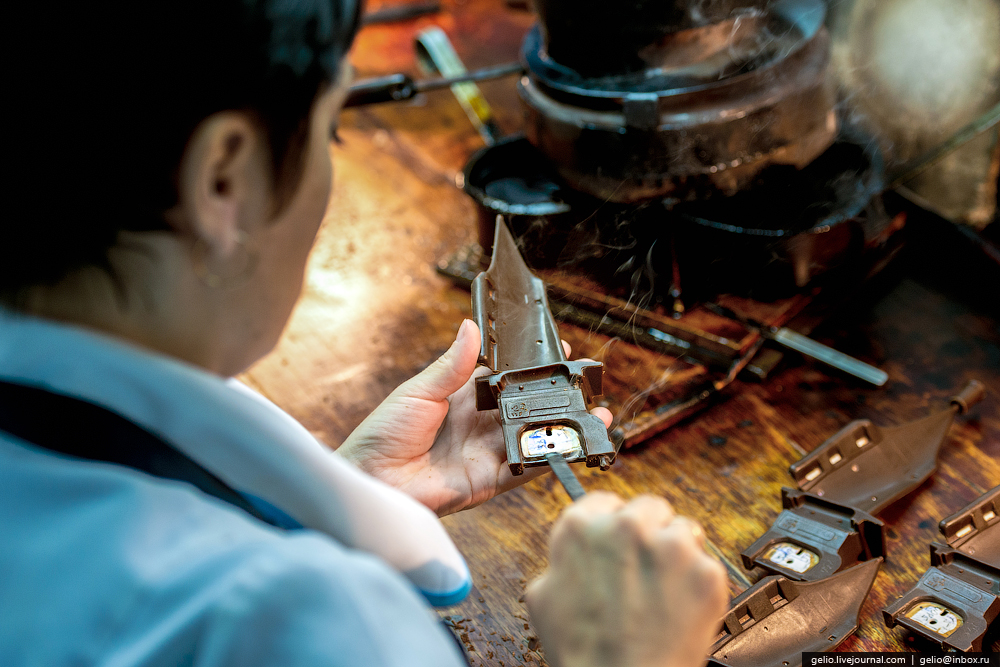

20. На участке изготовления выплавляемых моделей работают преимущественно женщины.

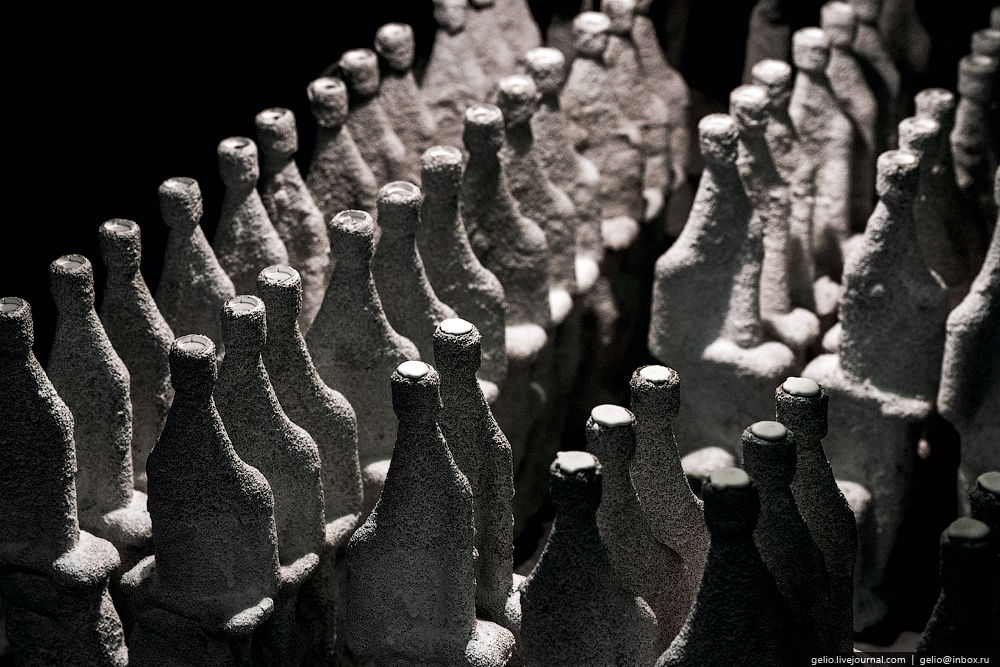

21. Облицовка модельных блоков и получение керамических форм — важная часть технологического процесса литейного цеха.

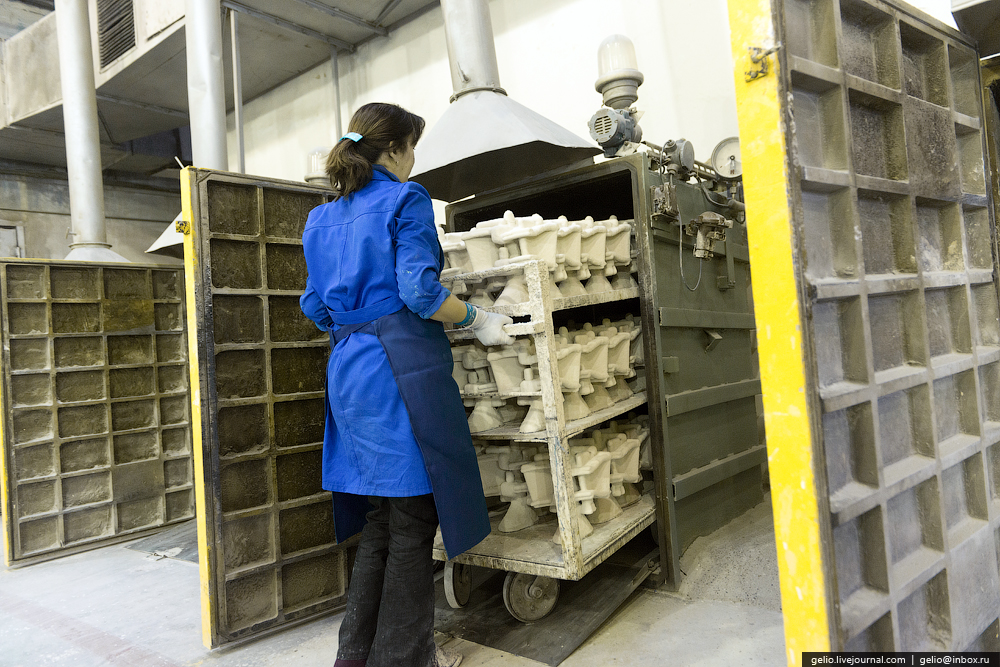

22. Перед заливкой керамические формы прокаливаются в печах.

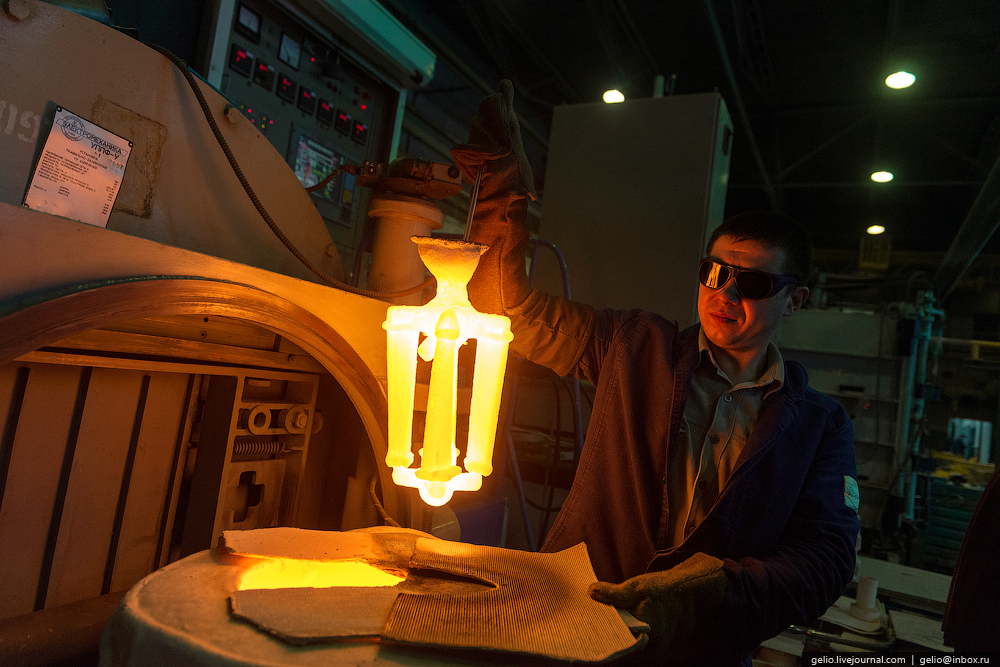

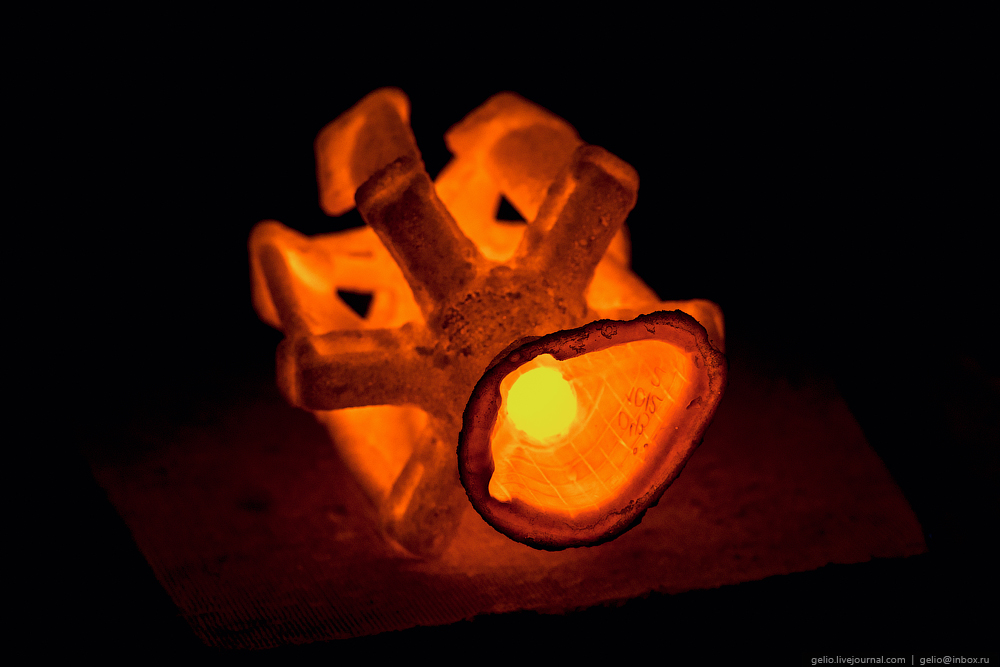

23. Керамическая форма прокалена – далее её ждёт заливка сплавом.
24. Так выглядит залитая сплавом керамическая форма.
25. «На вес золота» - это о лопатке с монокристаллической структурой. Технология производства такой лопатки сложная, но и работает эта дорогая во всех отношениях деталь гораздо дольше. Каждая лопатка «выращивается» с использованием специальной затравки из никеле-вольфрамового сплава.

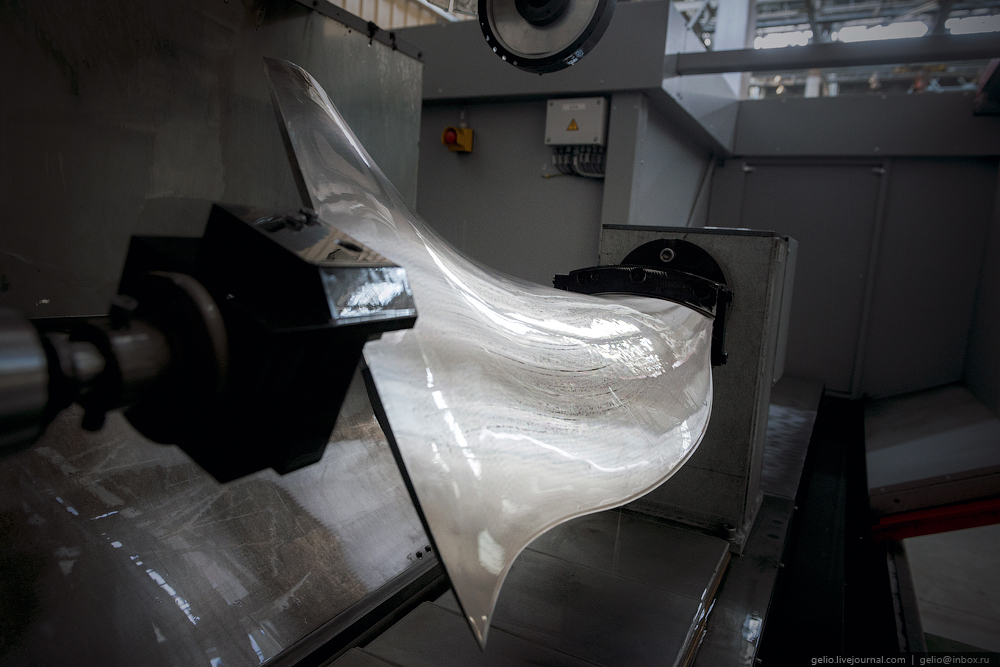

26. Участок обработки полой широкохордной вентиляторной лопаткиДля производства полых широкохордных вентиляторных лопаток двигателяПД-14 — движущей установки перспективного гражданского самолёта МС-21 -создан специальный участок, где осуществляется вырезка и механическая обработка заготовок из титановых плит, окончательная механическая обработка замка и профиля пера лопатки, включая его механическую шлифовку и полировку.
27. На четырёхкоординатном горизонтальном обрабатывающем центре внедрена технология окончательной обработки торца пера лопатки на приспособлении, спроектированном и изготовленном в УМПО, - ноу-хау предприятия.

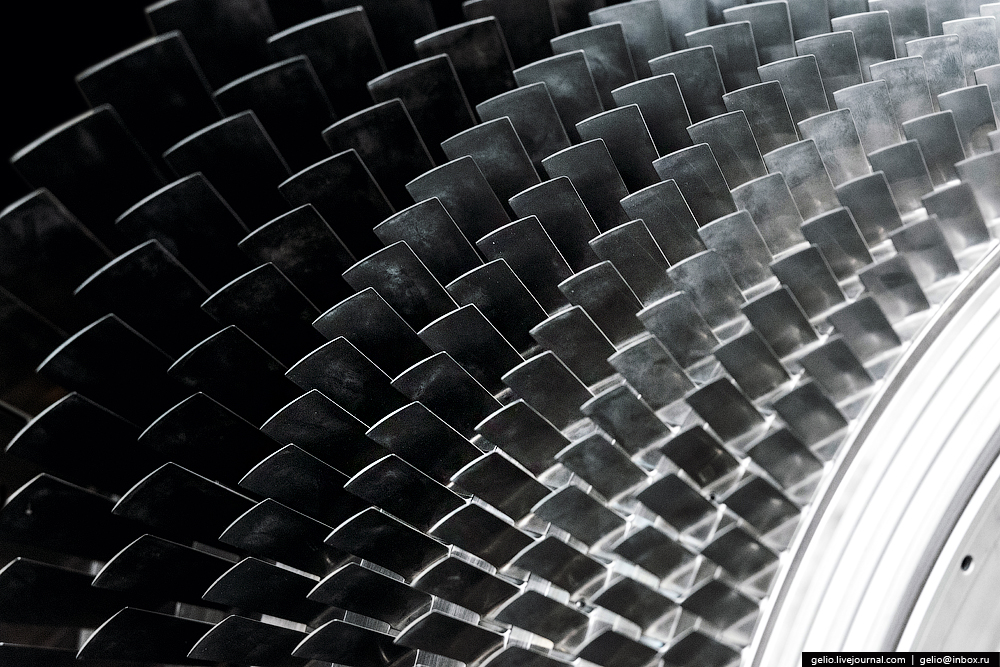

28. Комплекс производства роторов турбины и компрессора (КПРТК) — это локализация имеющихся мощностей для создания основных составляющих элементов реактивного привода.

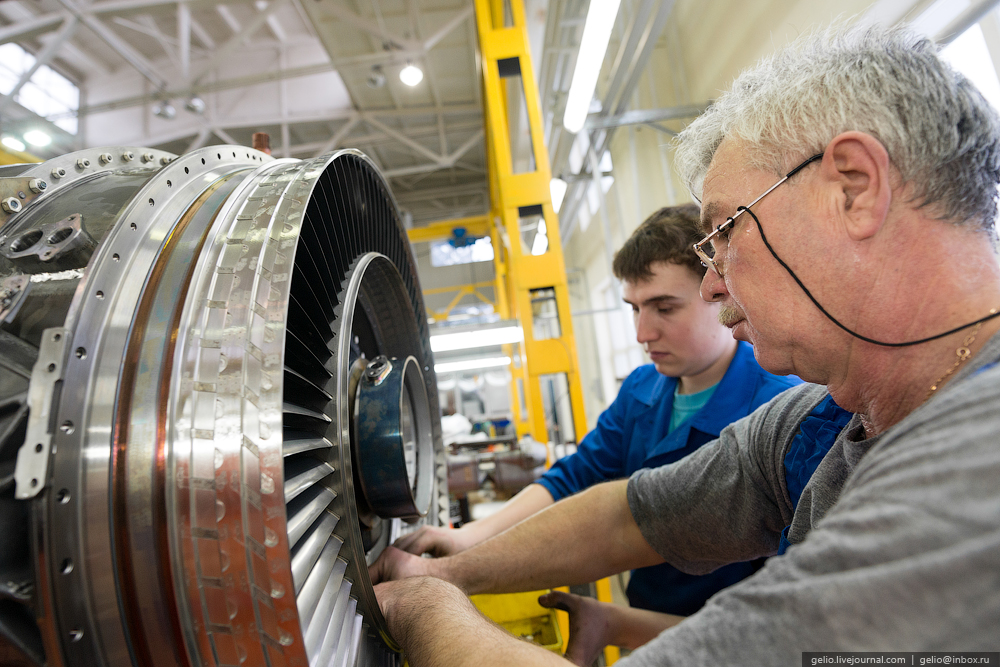

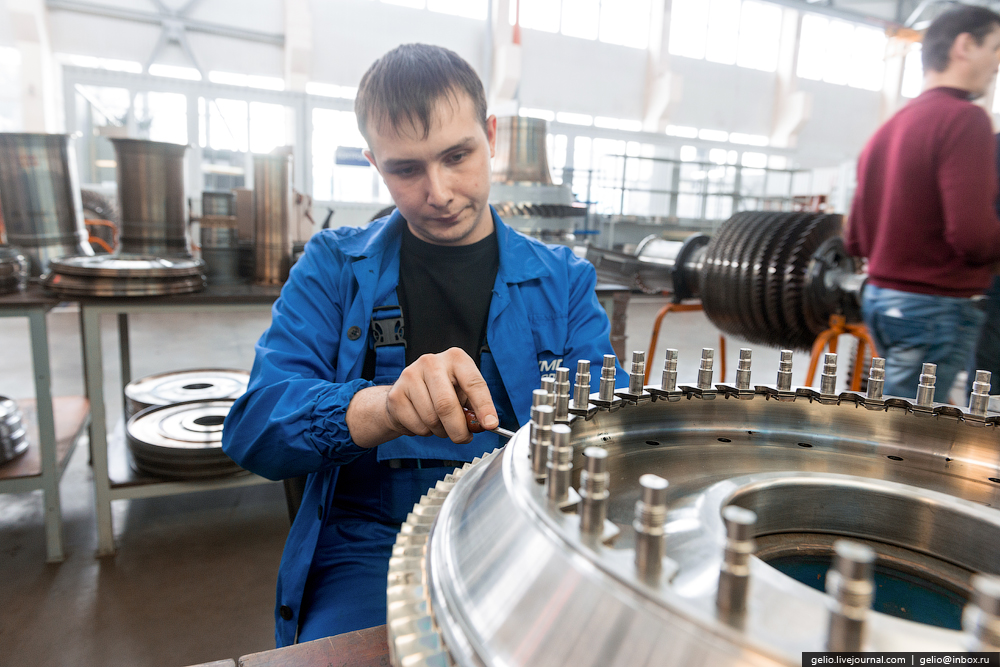

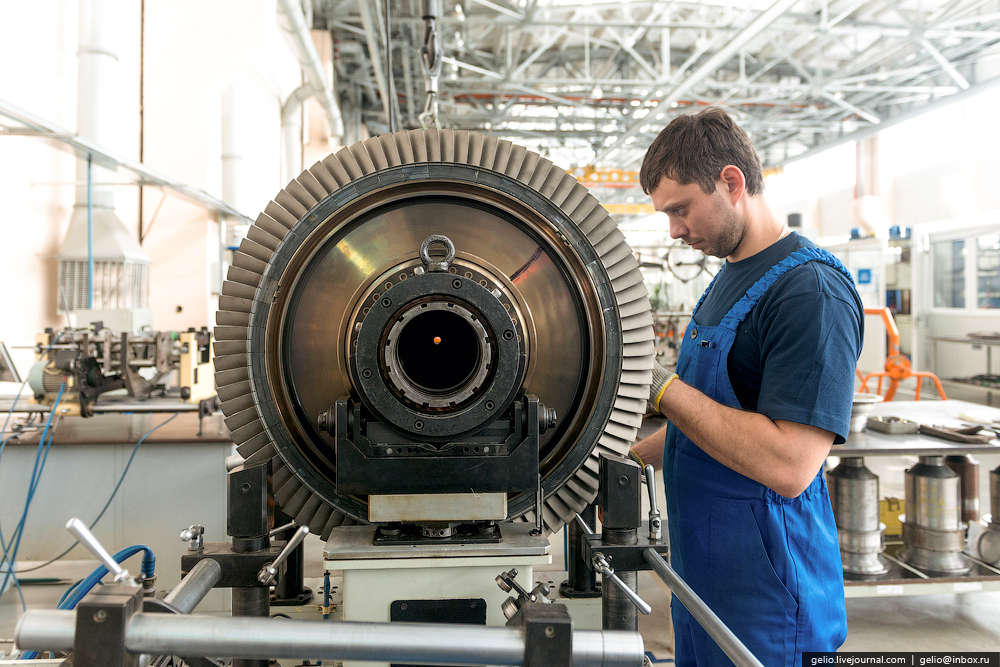

29. Сборка роторов турбины — трудоёмкий процесс, требующий особенной квалификации исполнителей. Высокая точность обработки соединения «вал-диск-носок» - гарантия долгосрочной и надёжной работы двигателя.
30. Многоступенчатый ротор собирается в единое целое именно в КПРТК.
31. Балансировку ротора осуществляют представители уникальной профессии, которой в полной мере можно овладеть только в заводских стенах.
32. Производство трубопроводов и трубокЧтобы все агрегаты двигателя слаженно функционировали — компрессор нагнетал, турбина крутилась, сопло прикрывалось или открывалось, нужно подавать им команды. «Кровеносными сосудами» сердца самолёта считаются трубопроводы — именно по ним передаётся самая разная информация. В УМПО есть цех, который специализируется на изготовлении этих «сосудов» - разнокалиберных трубопроводов и трубок.

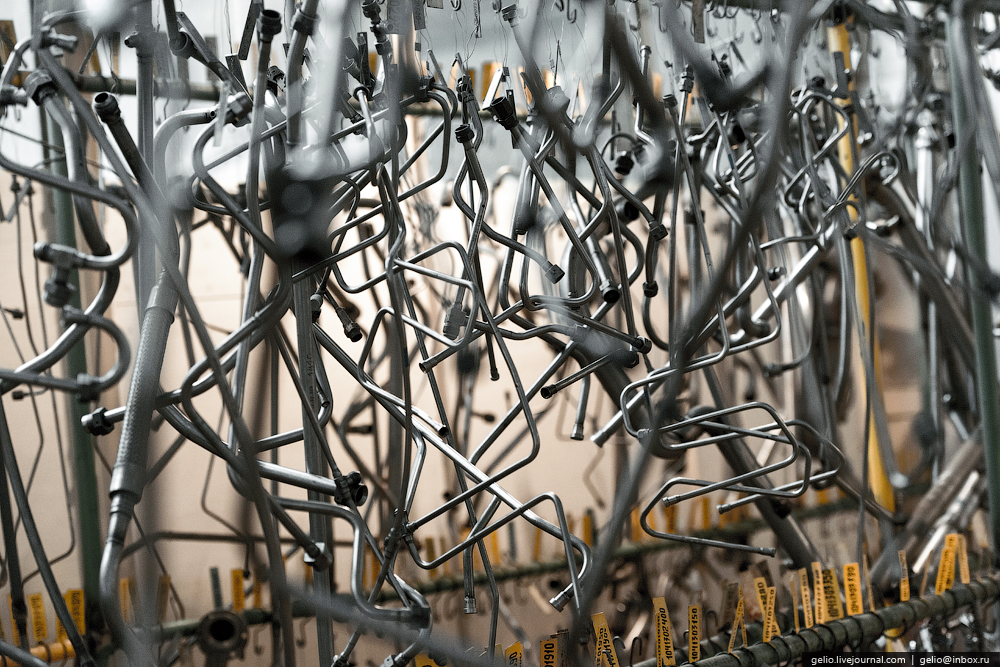

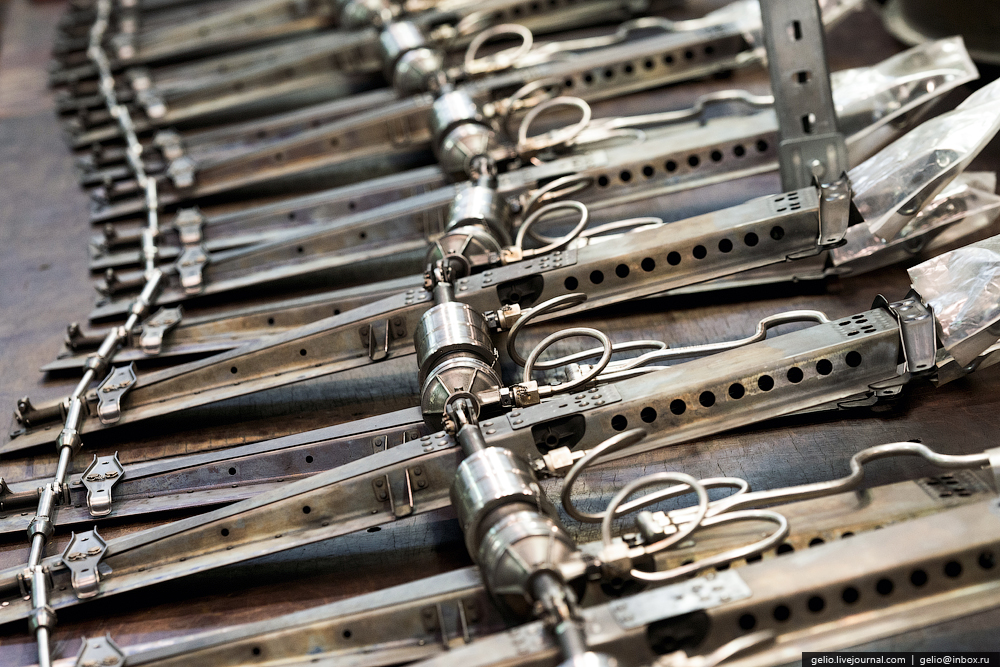

33. На мини-заводе по производству трубок требуется ювелирная ручная работа — некоторые детали являются настоящими рукотворными произведениями искусства.
34. Многие операции по трубогибу выполняет и станок с числовым программным управлением Bend Master 42 MRV. Он гнёт трубки из титана и нержавеющей стали. Сначала определяют геометрию трубы по бесконтактной технологии с помощью эталона. Полученные данные отправляют на станок, который производит предварительное сгибание, или на заводском языке — гиб. После производится корректировка и окончательный гиб трубки.
35. Так выглядят трубки уже в составе готового двигателя — они оплетают его, как паутина, и каждая выполняет свою задачу.
36. Окончательная сборка.В сборочном цехе отдельные детали и узлы становятся целым двигателем. Здесь трудятся слесари механосборочных работ высочайшей квалификации.

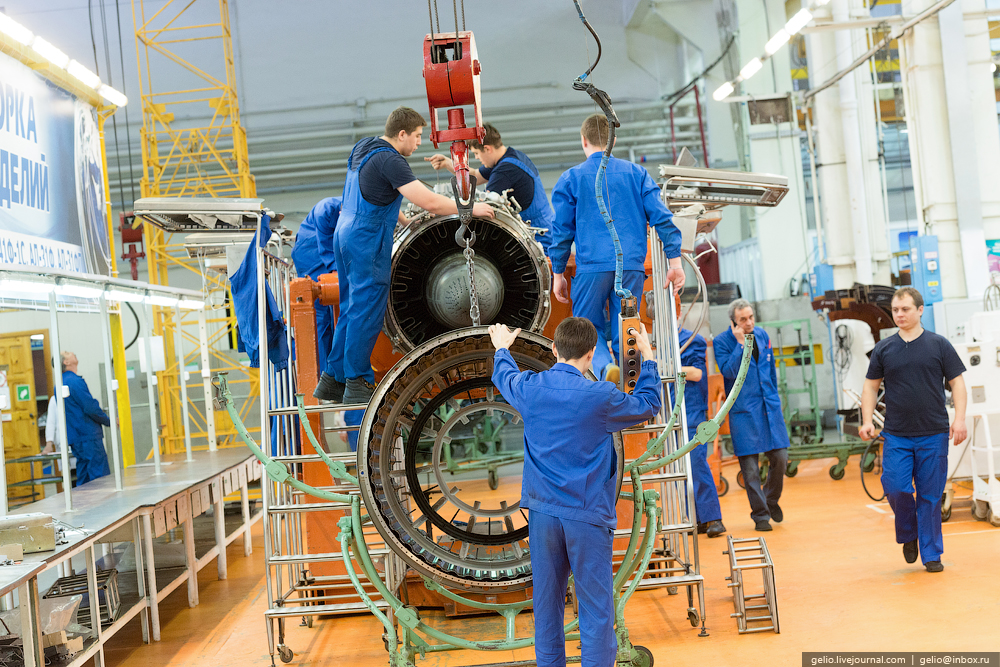

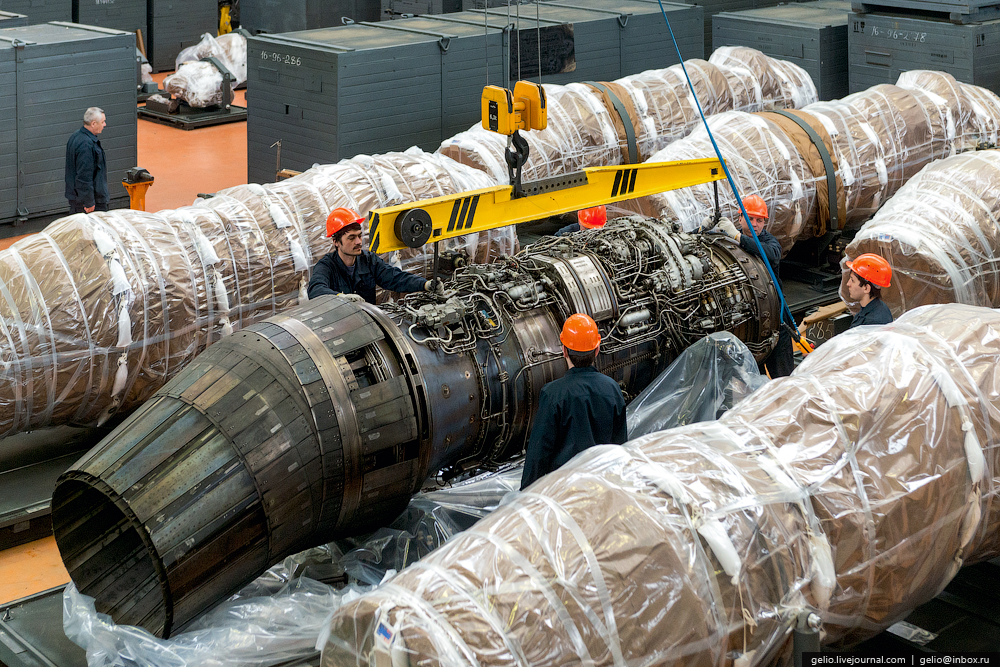

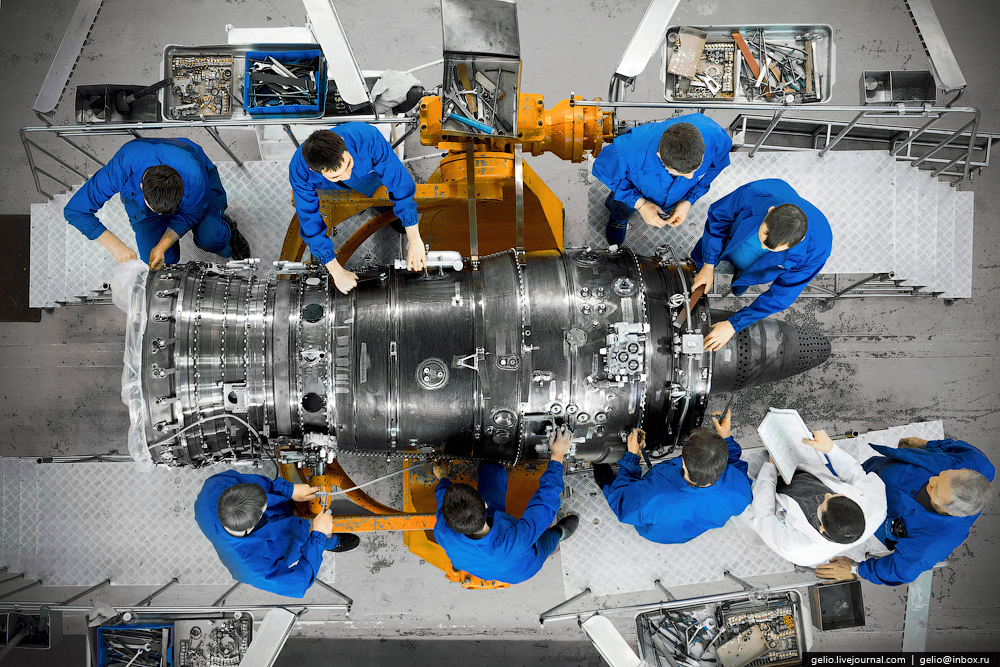

37. Собранные на разных участках цеха крупные модули стыкуются сборщиками в единое целое.
38. Конечным этапом сборки является установка редукторов с топливно-регулирующими агрегатами, коммуникаций и электрооборудования.
39. Производится обязательная проверка на соосность (для исключения возможной вибрации), центровка, так как все детали поставляются из разных цехов.
40. После предъявительских испытаний двигатель возвращается в сборочный цех на разборку, промывку и дефектацию. Сначала изделие разбирают и промывают бензином. Затем — внешний осмотр, замеры, специальные методы контроля. Часть деталей и сборочных единиц направляется для такого же осмотра в цехи-изготовители. Потом двигатель собирают вновь - на приёмо-сдаточные испытания.
41. Слесарь-сборщик собирает крупный модуль.
42. Слесари МСР выполняют сборку величайшего творения инженерной мысли XX века — турбореактивного двигателя - вручную, строго сверяясь с технологией.
43. Управление технического контроля отвечает за безупречное качество всей продукции. Контролёры работают на всех участках, в том числе — и в сборочном цехе.

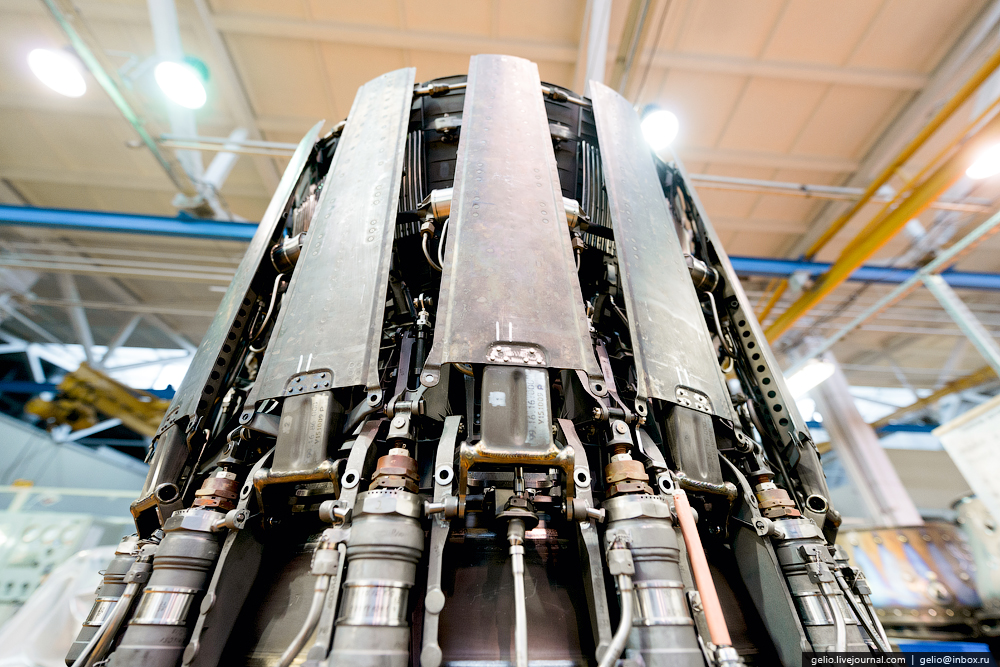

44. На отдельном участке собирают поворотное реактивное сопло (ПРС) — важный элемент конструкции, отличающий двигатель АЛ-31ФП от его предшественника АЛ-31Ф.
45. Ресурс работы ПРС — 500 часов, а двигателя — 1000, поэтому сопел нужно делать в два раза больше.

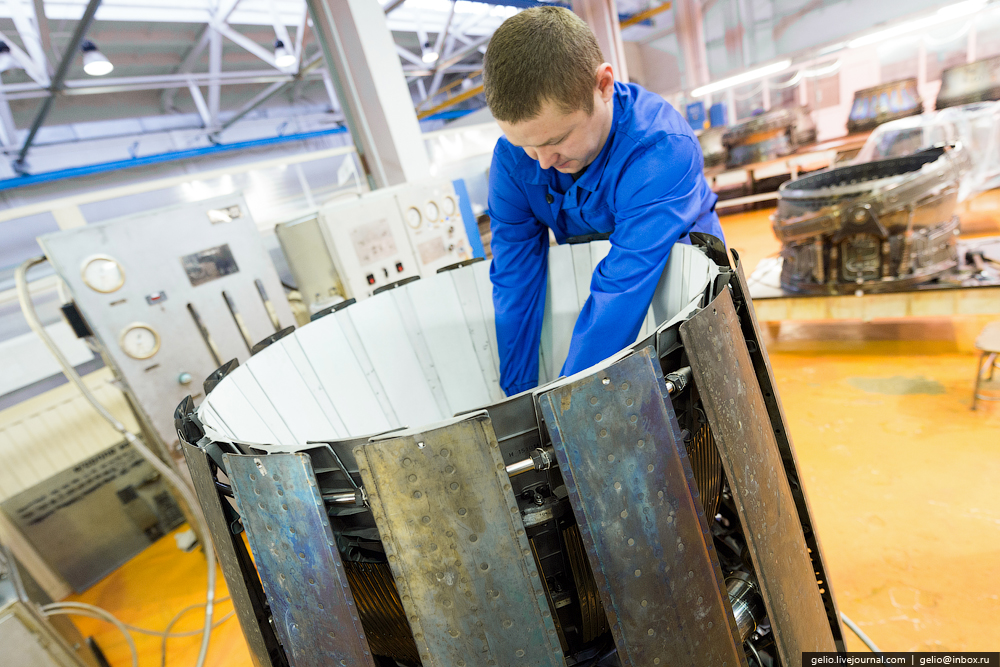

46. На специальном мини-стенде проверяют работу сопла и его отдельных частей.
47. Двигатель, оснащённый ПРС, обеспечивает самолёту большую манёвренность. Само по себе сопло выглядит довольно внушительно.
48. В сборочном цехе имеется участок, где выставлены эталонные образцы двигателей, которые изготавливались и изготавливаются последние 20-25 лет.
49. Испытания двигателей.
Испытание авиационного двигателя – завершающий и очень ответственный этап в технологической цепочке. В специализированном цехе осуществляются предъявительские и приёмо-сдаточные испытания на стендах, оснащённых современными автоматизированными системами управления технологическими процессами.

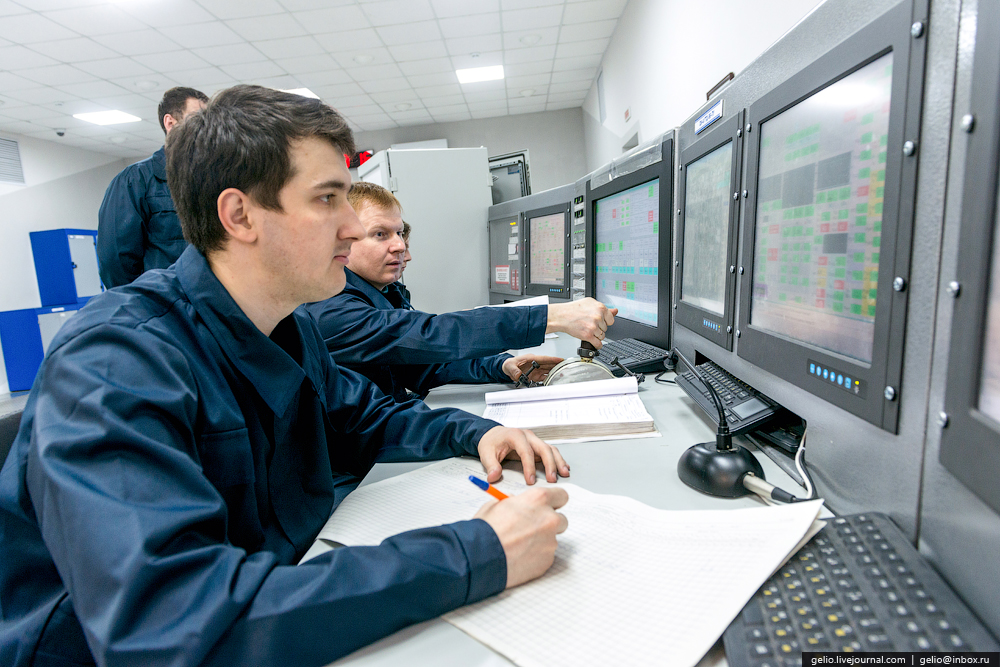

50. В ходе испытаний двигателя используется автоматизированная информационно-измерительная система, состоящая из трех компьютеров, объединенных в одну локальную сеть. Испытатели контролируют параметры двигателя и стендовых систем исключительно по показаниям компьютера. В режиме реального времени производится обработка результатов испытания. Вся информация о проведенных испытаниях хранится в компьютерной базе данных.

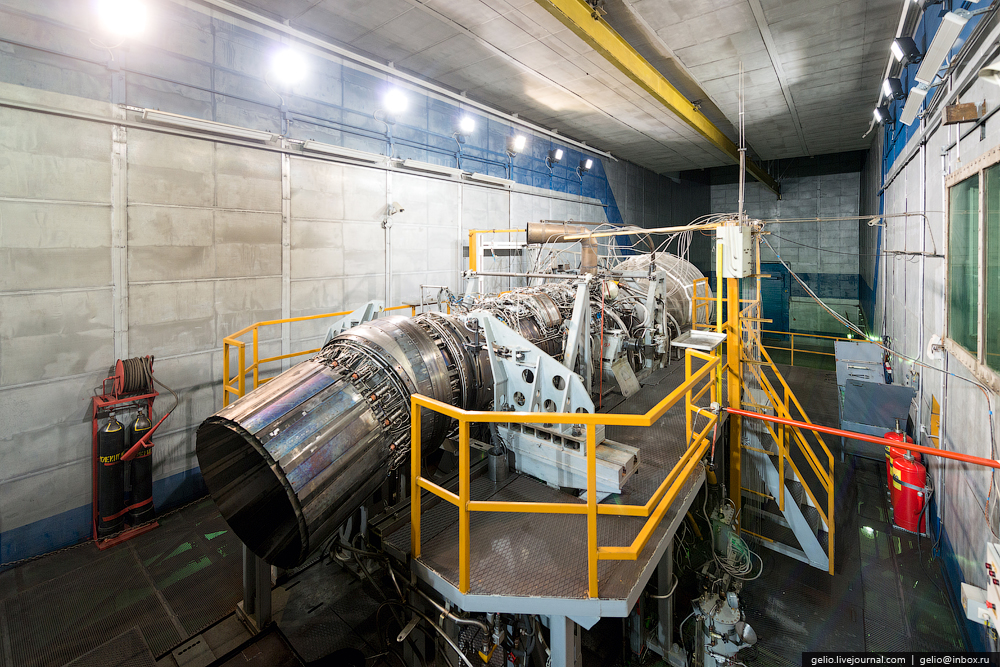

51. Собранный двигатель проходит испытания согласно технологии. Процесс может занимать несколько суток, после чего двигатель разбирают, промывают, дефектируют.
52. Вся информация о проведённых испытаниях обрабатывается и выдаётся в виде протоколов, графиков, таблиц, как в электронном виде, так и на бумажном носителе.
53.

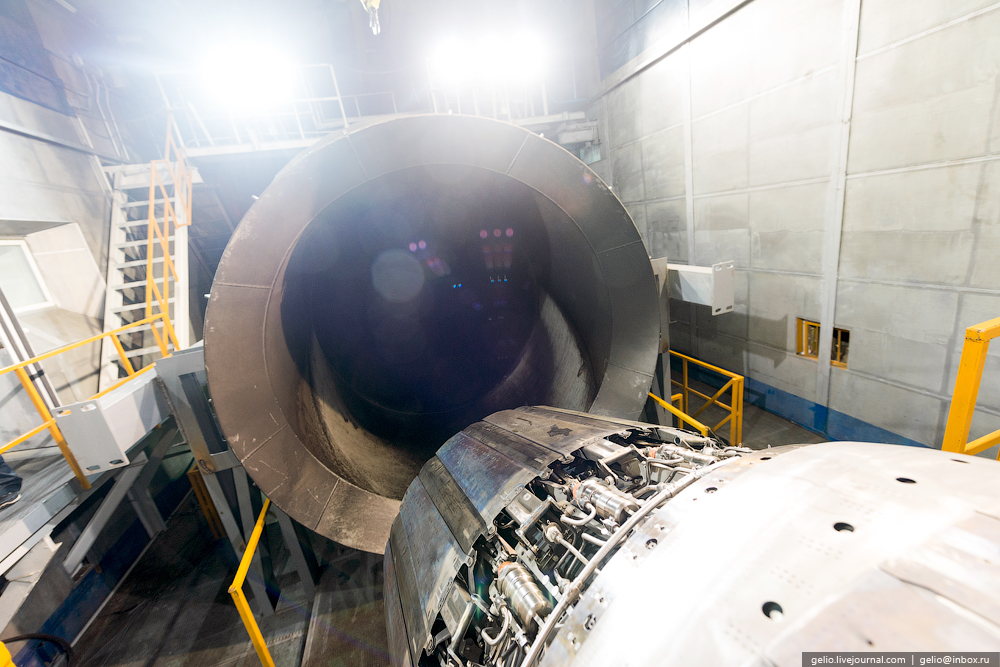

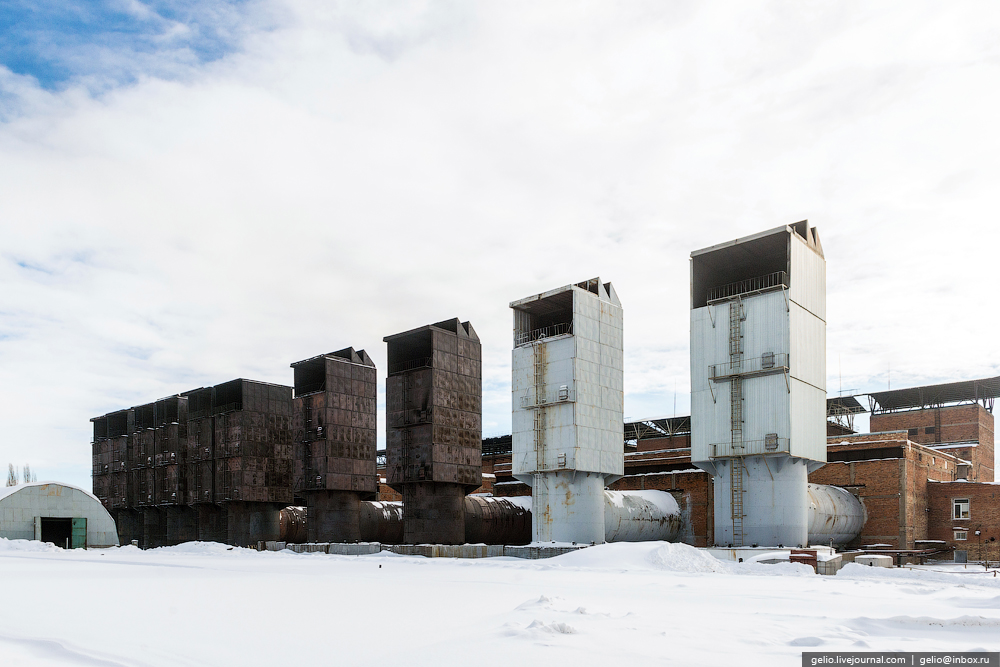

54. Внешний вид испытательного цеха: когда-то гул испытаний будил всю округу, теперь наружу не проникает ни один звук.

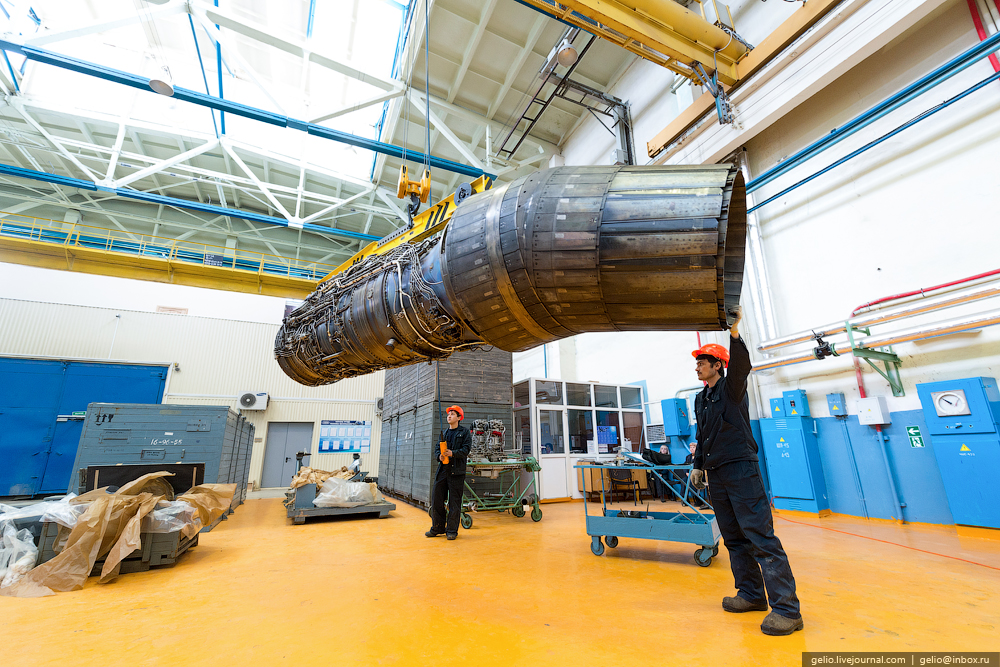

55. Цех № 40 — место, откуда вся продукция УМПО отправляется заказчику. Но не только — здесь осуществляется окончательная приёмка изделий, агрегатов, входной контроль, консервация, упаковка.
56. Двигатель АЛ-31Ф отправляется на упаковку.

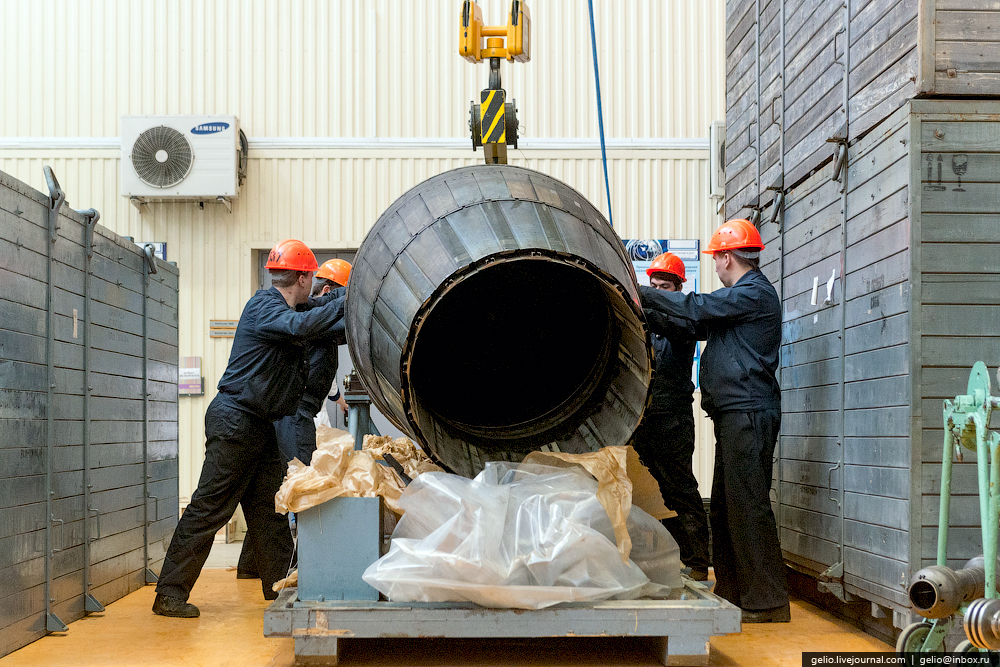

57. Двигатель ожидает аккуратное обёртывание в слои упаковочной бумаги и полиэтилена, но это не всё.

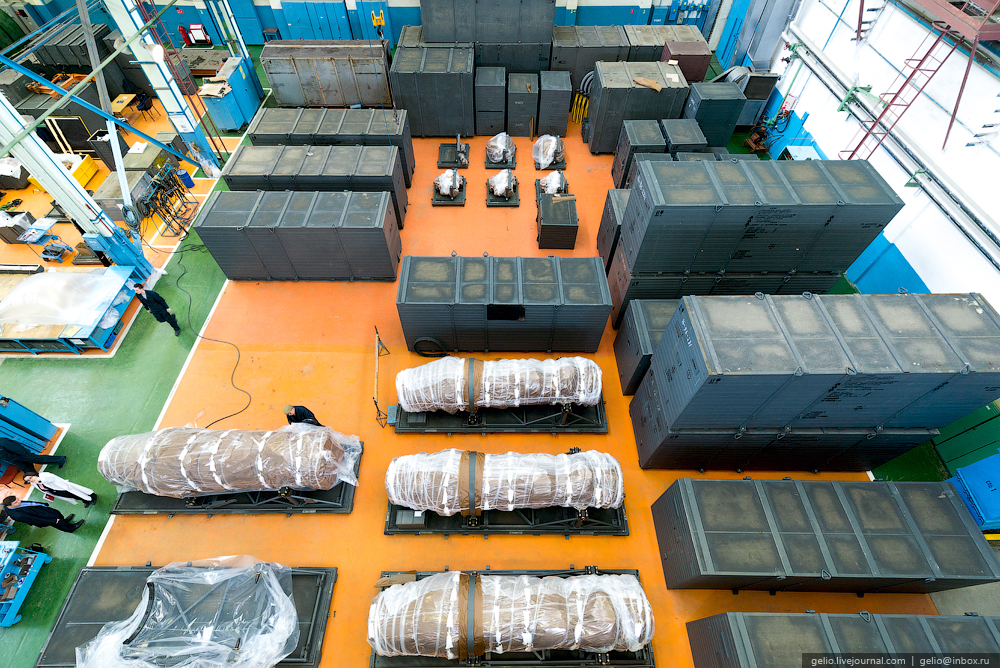

58. Двигатели помещаются в спроектированную для них специальную тару, которая маркирована в зависимости от типа изделия. После упаковки идёт комплектация сопроводительной технической документацией: паспортами, формулярами и пр.

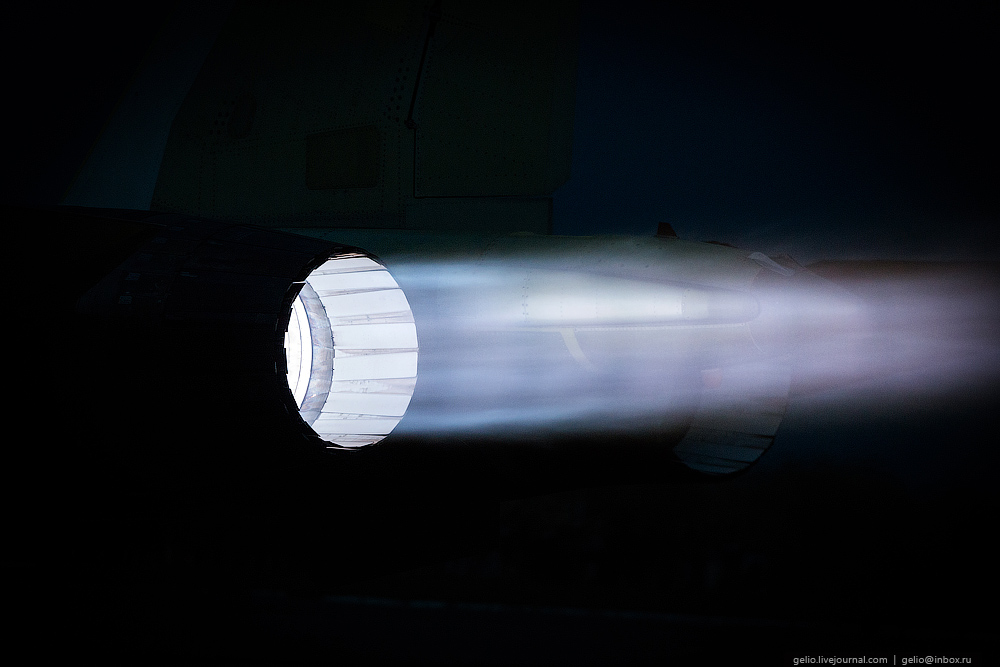

59. Двигатель в действии!
Благодарю пресс-службу ОАО "УМПО", в частности, Екатерину Косых за помощь в создании репортажа!
Взят у
gelio в Производство авиадвигателей. Уфимское моторостроительное производственное объединение (УМПО)
Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите на [email protected] Лера Волкова ([email protected]) и Саша Кукса ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта http://bigpicture.ru/ и http://ikaketosdelano.ru
Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.
Жми на иконку и подписывайся!
kak-eto-sdelano.livejournal.com
ОАО «Уфимское моторостроительное производственное объединение» — крупнейший разработчик и производитель авиационных двигателей в России. Здесь работают более 20 тысяч человек. УМПО входит в состав Объединенной двигателестроительной корпорации.
Основными видами деятельности предприятия являются разработка, производство, сервисное обслуживание и ремонт турбореактивных авиационных двигателей, производство и ремонт узлов вертолетной техники, выпуск оборудования для нефтегазовой промышленности.
52 фото
Фотографии и текст Славы Степанова
УМПО серийно выпускает турбореактивные двигатели АЛ-41Ф-1С для самолетов Су-35С, двигатели АЛ-31Ф и АЛ-31ФП для семейств Су-27 и Су-30, отдельные узлы для вертолетов «Ка» и «Ми», газотурбинные приводы АЛ-31СТ для газоперекачивающих станций ОАО «Газпром».
Под руководством объединения ведется разработка перспективного двигателя для истребителя пятого поколения ПАК ФА (перспективный авиационный комплекс фронтовой авиации, Т-50). УМПО участвует в кооперации по производству двигателя ПД-14 для новейшего российского пассажирского самолёта МС-21, в программе производства вертолётных двигателей ВК-2500, в реконфигурации производства двигателей типа РД для самолётов МиГ.
1. Сварка в обитаемой камере «Атмосфера-24». Интереснейшим этапом производства двигателя является аргонодуговая сварка наиболее ответственных узлов в обитаемой камере, обеспечивающая полную герметичность и аккуратность сварного шва. Специально для УМПО ленинградским институтом «Прометей» в 1981 году создан один из крупнейших в России участок сварки, состоящий из двух установок «Атмосфера-24».
2. По санитарным нормам рабочий может проводить в камере не более 4,5 часов в день. С утра — проверка костюмов, медицинский контроль, и только после этого можно приступать к сварке.
Сварщики отправляются в «Атмосферу-24» в легких космических скафандрах. Через первые двери шлюза они проходят в камеру, им прикрепляют шланги с воздухом, закрывают двери и подают внутрь камеры аргон. После того, как он вытеснит воздух, сварщики открывают вторую дверь, заходят в камеру и начинают работать.
3. В безокислительной среде чистого аргона начинается сварка конструкций из титана.
4. Контролируемый состав примесей в аргоне позволяет получить качественные швы и повысить усталостную прочность сварных конструкций, обеспечивает возможность подварки в самых труднодоступных местах за счет применения сварочных горелок без использования защитного сопла.
5. В полном облачении сварщик, действительно, похож на космонавта. Чтобы получить допуск к работе в обитаемой камере, рабочие проходят курс обучения, вначале они в полной экипировке тренируются на воздухе. Обычно двух недель достаточно, чтобы понять, годится человек для такой работы или нет — нагрузки выдерживает далеко не каждый.
6. Всегда на связи со сварщиками — специалист, следящий за происходящим с пульта управления. Оператор управляет сварочным током, следит за системой газоанализа и общим состоянием камеры и работника.
7. Ни один другой способ ручной сварки не даёт такого результата, как сварка в обитаемой камере. Качество шва говорит само за себя.
8. Электронно-лучевая сварка. Электронно-лучевая сварка в вакууме — полностью автоматизированный процесс. В УМПО он осуществляется на установках Ebokam. Одновременно сваривается два-три шва, причём с минимальным уровнем деформации и изменением геометрии детали.
9. Один специалист работает одновременно на нескольких установках электронно-лучевой сварки.
10. Детали камеры сгорания, поворотного сопла и блоков сопловых лопаток требуют нанесения теплозащитных покрытий плазменным способом. Для этих целей используется робототехнический комплекс ТСЗП-MF-P-1000.
11. Инструментальное производство. В составе УМПО 5 инструментальных цехов общей численностью около 2 500 человек. Они занимаются изготовлением технологического оснащения. Здесь создают станочные приспособления, штампы для горячей и холодной обработки металлов, режущий инструмент, мерительный инструмент, пресс-формы для литья цветных и черных сплавов.
12. Производство пресс-форм для лопаточного литья осуществляется на станках с ЧПУ.
13. Сейчас для создания пресс-форм нужно всего два-три месяца, а раньше этот процесс занимал полгода и дольше.
14. Автоматизированное средство измерения улавливает мельчайшие отклонения от нормы. Детали современного двигателя и инструмента должны быть изготовлены с предельно точным соблюдением всех размеров.
15. Вакуумная цементация. Автоматизация процессов всегда предполагает уменьшение затрат и повышение качества выполняемых работ. Это относится и к вакуумной цементации. Для цементации — насыщения поверхности деталей углеродом и повышения их прочности — используются вакуумные печи Ipsen.
Для обслуживания печи достаточно одного работника. Детали проходят химико-термическую обработку в течение нескольких часов, после чего становятся идеально прочными. Специалисты УМПО создали собственную программу, которая позволяет осуществлять цементирование с повышенной точностью.
16. Литейное производство. Производство в литейном цехе начинается с изготовления моделей. Из специальной массы прессуются модели для деталей разных размеров и конфигураций с последующей ручной отделкой.
17. На участке изготовления выплавляемых моделей работают преимущественно женщины.
18. Облицовка модельных блоков и получение керамических форм — важная часть технологического процесса литейного цеха.
19. Перед заливкой керамические формы прокаливаются в печах.
20. Керамическая форма прокалена — далее её ждёт заливка сплавом.
21. Так выглядит залитая сплавом керамическая форма.
22. «На вес золота» — это о лопатке с монокристаллической структурой. Технология производства такой лопатки сложная, но и работает эта дорогая во всех отношениях деталь гораздо дольше. Каждая лопатка «выращивается» с использованием специальной затравки из никеле-вольфрамового сплава.
23. Участок обработки полой широкохордной вентиляторной лопатки. Для производства полых широкохордных вентиляторных лопаток двигателя ПД-14 — движущей установки перспективного гражданского самолёта МС-21 — создан специальный участок, где осуществляется вырезка и механическая обработка заготовок из титановых плит, окончательная механическая обработка замка и профиля пера лопатки, включая его механическую шлифовку и полировку.
24. Окончательная обработка торца пера лопатки.
25. Комплекс производства роторов турбины и компрессора (КПРТК) — это локализация имеющихся мощностей для создания основных составляющих элементов реактивного привода.
26. Сборка роторов турбины — трудоёмкий процесс, требующий особенной квалификации исполнителей. Высокая точность обработки соединения «вал-диск-носок» — гарантия долгосрочной и надёжной работы двигателя.
28. Балансировку ротора осуществляют представители уникальной профессии, которой в полной мере можно овладеть только в заводских стенах.
29. Производство трубопроводов и трубок. Чтобы все агрегаты двигателя слаженно функционировали — компрессор нагнетал, турбина крутилась, сопло прикрывалось или открывалось, нужно подавать им команды. «Кровеносными сосудами» сердца самолёта считаются трубопроводы — именно по ним передаётся самая разная информация. В УМПО есть цех, который специализируется на изготовлении этих «сосудов» — разнокалиберных трубопроводов и трубок.
30. На мини-заводе по производству трубок требуется ювелирная ручная работа — некоторые детали являются настоящими рукотворными произведениями искусства.
31. Многие операции по трубогибу выполняет и станок с числовым программным управлением Bend Master 42 MRV. Он гнёт трубки из титана и нержавеющей стали. Сначала определяют геометрию трубы по бесконтактной технологии с помощью эталона. Полученные данные отправляют на станок, который производит предварительное сгибание, или на заводском языке — гиб. После производится корректировка и окончательный гиб трубки.
32. Так выглядят трубки уже в составе готового двигателя — они оплетают его, как паутина, и каждая выполняет свою задачу.
33. Окончательная сборка. В сборочном цехе отдельные детали и узлы становятся целым двигателем. Здесь трудятся слесари механосборочных работ высочайшей квалификации.
34. Собранные на разных участках цеха крупные модули стыкуются сборщиками в единое целое.
35. Конечным этапом сборки является установка редукторов с топливно-регулирующими агрегатами, коммуникаций и электрооборудования. Производится обязательная проверка на соосность (для исключения возможной вибрации), центровка, так как все детали поставляются из разных цехов.
36. После предъявительских испытаний двигатель возвращается в сборочный цех на разборку, промывку и дефектацию. Сначала изделие разбирают и промывают бензином. Затем — внешний осмотр, замеры, специальные методы контроля. Часть деталей и сборочных единиц направляется для такого же осмотра в цехи-изготовители. Потом двигатель собирают вновь — на приёмо-сдаточные испытания.
37. Слесарь-сборщик собирает крупный модуль.
38. Слесари МСР выполняют сборку величайшего творения инженерной мысли XX века — турбореактивного двигателя — вручную, строго сверяясь с технологией.
39. Управление технического контроля отвечает за безупречное качество всей продукции. Контролёры работают на всех участках, в том числе — и в сборочном цехе.
40. На отдельном участке собирают поворотное реактивное сопло (ПРС) — важный элемент конструкции, отличающий двигатель АЛ-31ФП от его предшественника АЛ-31Ф.
41. Ресурс работы ПРС — 500 часов, а двигателя — 1000, поэтому сопел нужно делать в два раза больше.
42. На специальном мини-стенде проверяют работу сопла и его отдельных частей.
43. Двигатель, оснащённый ПРС, обеспечивает самолёту большую манёвренность. Само по себе сопло выглядит довольно внушительно.
44. В сборочном цехе имеется участок, где выставлены эталонные образцы двигателей, которые изготавливались и изготавливаются последние 20-25 лет.
45. Испытания двигателей. Испытание авиационного двигателя — завершающий и очень ответственный этап в технологической цепочке. В специализированном цехе осуществляются предъявительские и приёмо-сдаточные испытания на стендах, оснащённых современными автоматизированными системами управления технологическими процессами.
46. В ходе испытаний двигателя используется автоматизированная информационно-измерительная система, состоящая из трех компьютеров, объединенных в одну локальную сеть. Испытатели контролируют параметры двигателя и стендовых систем исключительно по показаниям компьютера. В режиме реального времени производится обработка результатов испытания. Вся информация о проведенных испытаниях хранится в компьютерной базе данных.
47. Собранный двигатель проходит испытания согласно технологии. Процесс может занимать несколько суток, после чего двигатель разбирают, промывают, дефектируют. Вся информация о проведённых испытаниях обрабатывается и выдаётся в виде протоколов, графиков, таблиц, как в электронном виде, так и на бумажном носителе.
48. Внешний вид испытательного цеха: когда-то гул испытаний будил всю округу, теперь наружу не проникает ни один звук.
49. Цех № 40 — место, откуда вся продукция УМПО отправляется заказчику. Но не только — здесь осуществляется окончательная приёмка изделий, агрегатов, входной контроль, консервация, упаковка.
Двигатель АЛ-31Ф отправляется на упаковку.
50. Двигатель ожидает аккуратное обёртывание в слои упаковочной бумаги и полиэтилена, но это не всё.
51. Двигатели помещаются в спроектированную для них специальную тару, которая маркирована в зависимости от типа изделия. После упаковки идёт комплектация сопроводительной технической документацией: паспортами, формулярами и пр.
52. Двигатель в действии!
Также смотрите «Как добывают алмазы».
loveopium.ru
На Уральском дизель-моторном заводе (г. Екатеринбург, группа Синара) запущены сборочный цех и комплекс по выпуску дизелей нового поколения ДМ-185. Уральские двигатели будут применяться на магистральных тепловозах, океанских судах, электростанциях и еще в ряде сфер.
Новые двигатели УДМЗ смогут заменить силовые установки иностранного производства на ряде кораблей, а также будут использоваться в разработках перспективных кораблей и судов в рамках госпрограмм.
Все основные детали двигателя унифицированы в рамках модельного ряда, что позволяет удешевить процесс разработки и изготовления новых модификаций двигателей. Кроме того, двигатели ДМ-185 имеют высокий потенциал импортозамещения комплектующих деталей. На сегодняшний день использование российских компонентов составляет более 50%, в рамках программы локализации к 2018 году ее уровень будет доведен до 80%.
Изначально этот двигатель создавался как дизельный, но также просчитывалась возможность установки газовой топливной системы. Таким образом, новое семейство дизелей, которое на сегодняшний день создано на УДМЗ, обладает хорошим потенциалом потребления как на внутреннем, так и на внешнем рынках.
В рамках реализованного проекта на Уральском дизель-моторном заводе будет создано полноценное семейство высокооборотных дизельных двигателей, как в V-образном, так и в рядном исполнениях: L6, L8, V12, V16, V20. Важно отметить, что в цехах предприятия установлено новейшее технологическое оборудование. В частности, двигатели при сборке поступают на специализированные 3D-координатные контрольно-измерительные машины, обеспечивающие точность измерения до 20 мкм на 4000 мм.
Новое семейство двигателей ДМ-185 позволит заменить технологически устаревшие двигатели ДМ-21, которые выпускаются предприятием с начала 1980 годов и существенно уступают современным зарубежным аналогам по техническому уровню и надежности.
Создание линейки дизельных двигателей было реализовано при поддержке Минпромторга РФ в рамках федеральной целевой программы «Национальная технологическая база». В 2013 году УДМЗ был предоставлен грант в размере 500 миллионов рублей на НИОКР, а в 2015 дополнительно из Фонда развития промышленности предоставлен льготный заем в размере 300 миллионов рублей.
Общие инвестиции в проект по организации серийного производства перспективного семейства промышленных высокооборотных дизелей и дизель-генераторов составляют более 2 млрд рублей.
sdelanounas.ru
ОАО «Кузнецов» является ведущим двигателестроительным предприятием России. Здесь осуществляется проектирование, изготовление и ремонт ракетных, авиационных и газотурбинных установок для газовой отрасли и энергетики.
С этими двигателями были запущены пилотируемые космические корабли «Восток», «Восход», «Союз» и автоматические транспортные грузовые космические аппараты «Прогресс». 100% пилотируемых космических пусков и до 80% коммерческих производится с использованием двигателей РД107/108 и их модификаций, произведённых в Самаре.
Продукция завода имеет особое значение для поддержания боеготовности дальней авиации России. На «Кузнецове» были сконструированы, произведены и технически обслуживаются двигатели для дальних бомбардировщиков Ту-95МС, для бомбардировщиков Ту-22М3 и для уникальных стратегических бомбардировщиков Ту-160.
50 фото
Фотографии и текст Славы Степанова
1. 55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас — для «Союза». Второе направление работы «Кузнецова» сегодня — силовые установки для самолетов.
ОАО «Кузнецов» входит в состав Объединённой двигателестроительной корпорации (ОДК).
2. Механообрабатывающее производство. Это один из начальных этапов процесса производства двигателя. Здесь сконцентрировано высокоточное обрабатывающее и контрольно-испытательное оборудование. Например, фрезерный обрабатывающий центр DMU-160 FD, способен обрабатывать крупногабаритные детали сложной формы диаметром до 1.6 метра и весом до 2 тонн.
3. Оборудование эксплуатируется в 3 смены.
4. Обработка на токарно-карусельном станке.
5. НК-32 устанавливается на стратегическом бомбардировщике Ту-160, а НК-32-1 — на летающей лаборатории Ту-144ЛЛ. Скорость установки позволяет обрабатывать швы до 100 метров в минуту.
6. Металлургическое производство. Этот участок способен отливать заготовки диаметром до 1 600 мм и весом до 1 500 кг, необходимые для корпусных деталей газотурбинных двигателей индустриального и авиационного применения. На фото показан процесс заливки детали в вакуумно-плавильной печи.
7. Фрагмент литниково-питающей системы после заливки.
8. Контроль литья методом ЛЮМ-А.
9. Типовые испытания клапана ракетного двигателя в условиях -55°C.
10. Испытания представляют собой процесс охлаждения ванны со спиртом с помощью жидкого азота до указанной температуры.
11. Участок сборки моделей лопаток в модельный блок.
12. Прокалка керамических форм лопаток в электрической печи.
13. Нанесение керамики на модель лопаток.
14. Процесс индукционной пайки сопла камеры сгорания ракетного двигателя. Температура процесса составляет 975°C.
15. Установка полуколец на критическое сечение камеры сгорания ракетного двигателя на участке сварки.
16. Фрезеровка каналов горючего камеры сгорания ракетного двигателя.
17. «Наружная рубашка» сопла камеры сгорания РД с разметкой под рентген-контроль.
18. Камеры сгорания.
19. Сейчас на «Кузнецове» трудится около 12 тысяч человек.
20. Сборка очередного опытного образца двигателя НК-361 для российской железной дороги. Новым направлением развития ОАО «Кузнецов» является выпуск механических приводов силового блока ГТЭ-8,3/НК для тяговой секции магистрального газотурбовоза на базе ГТД НК-361.
21. Первый опытный экземпляр газотурбовоза с двигателем НК-361 в 2009 году во время испытаний на экспериментальном кольце в Щербинке провел состав весом более 15 тысяч тонн, состоящий из 158 вагонов, установив тем самым мировой рекорд.
22. Цех окончательной сборки авиационных газотурбинных двигателей.
23. Сборка узла форсажной камеры двигателя НК-32.
24. Двигатель НК-25 — турбореактивный двигатель для самолета Ту-22М3, основного российского бомбардировщика средней дальности. Наряду с НК-32 долгое время является одним из самых мощных авиационных двигателей в мире.
25. Обвязка двигателя НК-25.
27.
28. Слесари-сборщики за работой по сборке НК-14СТ. Газотурбинный двигатель НК-14СТ используется в составе агрегата для транспортировки газа. Интересно то, что двигатель использует природный газ, перекачиваемый по трубопроводам, в качестве топлива. Является модификацией двигателя НК-12, который устанавливался на стратегический бомбардировщик Ту-95.
29. Цех окончательной сборки серийных ракетных двигателей. Здесь производится сборка двигателей РД-107А/РД-108А разработки ОАО «НПО «Энергомаш». Этими двигательными установками оснащаются первые и вторые ступени всех ракет-носителей типа «Союз».
30. Доля предприятия в сегменте ракетных двигателей на российском рынке составляет 80%, по пилотируемым пускам — 100%. Надежность двигателей — 99,8%. Запуски ракет-носителей с двигателями ОАО «Кузнецов» осуществляются с трех космодромов — Байконур (Казахстан), Плесецк (Россия) и Куру (Французская Гвиана). Стартовый комплекс под «Союзы» также будет построен на российском космодроме «Восточный» (Амурская область).
31. Полный цикл создания ракетного двигателя составляет около 10 месяцев.
32. Подготовка изделия к окончательной сдаче контрольным службам и представителю заказчика.
33. Здесь же, в цехе, ведутся работы по адаптации и сборке ракетного двигателя НК-33, предназначенного для первой ступени ракеты-носителя легкого класса «Союз-2-1в».
34. Двигатель НК-33 — один из тех, что планировалось уничтожить после закрытия лунной программы. Двигатель прост в эксплуатации и техническом обслуживании, и вместе с тем имеет высокую надежность. При этом его стоимость в два раза ниже стоимости существующих двигателей того же класса по тяге. НК-33 востребован даже за рубежом. Такие двигатели устанавливают на американскую ракету Antares.
35.
36. В цехе окончательной сборки ракетных двигателей расположена целая галерея с фотографиями советских и российских космонавтов, которые отправлялись в космос на ракетах с самарскими двигателями.
37. Монтаж двигателя НК-14СТ на испытательный стенд.
38. Подстыковка маслоситемы к двигателю для проведения испытаний.
39. Пультовая испытательного стенда.
40. Система шумоглушения испытательных стендов газотурбинных двигателей.
41. Ракетный двигатель РД-107А/108А на стенде. За несколько минут до начала огневых испытаний.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту космический корабль.
42. За более чем полвека работы на «Кузнецов» было выпущено около 10 тысяч жидкостных ракетных двигателей восьми модификаций, которые вывели в космос более 1 800 ракет-носителей типа «Восток», «Восход», «Молния» и «Союз».
43. По минутной готовности в систему охлаждения факела подается вода, создается водяной ковер, который уменьшает температуру факела и шум от работающего двигателя.
44. При испытании двигателя производится регистрация около 250 параметров, по которым оценивается качество изготовления двигателя.
45.
46.
47. Подготовка двигателя на стенде длится несколько часов. Производится его обвязка датчиками, проверка их работоспособности, опрессовка магистралей, комплексные проверки работы автоматики стенда и двигателя.
48. Контрольно-технологические испытания длятся около минуты. За это время сжигается 12 тонн керосина и около 30 тонн жидкого кислорода.
49. Испытания окончены. После этого двигатель отправляется в сборочный цех, где его разбирают, проводят дефектацию узлов, собирают, проводят окончательный контроль, а затем отправляют заказчику — на АО «РКЦ «Прогресс». Там его устанавливают на ступени ракеты.
50.
Также смотрите «Как делают самолеты Боинг» и «Убежище под институтом РАН».
loveopium.ru
ОАО «Уфимское моторостроительное производственное объединение» — крупнейший разработчик и производитель авиационных двигателей в России. Здесь работают более 20 тысяч человек. УМПО входит в состав Объединенной двигателестроительной корпорации.
Основными видами деятельности предприятия являются разработка, производство, сервисное обслуживание и ремонт турбореактивных авиационных двигателей, производство и ремонт узлов вертолетной техники, выпуск оборудования для нефтегазовой промышленности. (52 фото)
УМПО серийно выпускает турбореактивные двигатели АЛ-41Ф-1С для самолетов Су-35С, двигатели АЛ-31Ф и АЛ-31ФП для семейств Су-27 и Су-30, отдельные узлы для вертолетов «Ка» и «Ми», газотурбинные приводы АЛ-31СТ для газоперекачивающих станций ОАО «Газпром».
Под руководством объединения ведется разработка перспективного двигателя для истребителя пятого поколения ПАК ФА (перспективный авиационный комплекс фронтовой авиации, Т-50). УМПО участвует в кооперации по производству двигателя ПД-14 для новейшего российского пассажирского самолёта МС-21, в программе производства вертолётных двигателей ВК-2500, в реконфигурации производства двигателей типа РД для самолётов МиГ.
1. Сварка в обитаемой камере «Атмосфера-24». Интереснейшим этапом производства двигателя является аргонодуговая сварка наиболее ответственных узлов в обитаемой камере, обеспечивающая полную герметичность и аккуратность сварного шва. Специально для УМПО ленинградским институтом «Прометей» в 1981 году создан один из крупнейших в России участок сварки, состоящий из двух установок «Атмосфера-24».
2. По санитарным нормам рабочий может проводить в камере не более 4,5 часов в день. С утра — проверка костюмов, медицинский контроль, и только после этого можно приступать к сварке.
Сварщики отправляются в «Атмосферу-24» в легких космических скафандрах. Через первые двери шлюза они проходят в камеру, им прикрепляют шланги с воздухом, закрывают двери и подают внутрь камеры аргон. После того, как он вытеснит воздух, сварщики открывают вторую дверь, заходят в камеру и начинают работать.
3. В безокислительной среде чистого аргона начинается сварка конструкций из титана.
4. Контролируемый состав примесей в аргоне позволяет получить качественные швы и повысить усталостную прочность сварных конструкций, обеспечивает возможность подварки в самых труднодоступных местах за счет применения сварочных горелок без использования защитного сопла.
5. В полном облачении сварщик, действительно, похож на космонавта. Чтобы получить допуск к работе в обитаемой камере, рабочие проходят курс обучения, вначале они в полной экипировке тренируются на воздухе. Обычно двух недель достаточно, чтобы понять, годится человек для такой работы или нет — нагрузки выдерживает далеко не каждый.
6. Всегда на связи со сварщиками — специалист, следящий за происходящим с пульта управления. Оператор управляет сварочным током, следит за системой газоанализа и общим состоянием камеры и работника.
7. Ни один другой способ ручной сварки не даёт такого результата, как сварка в обитаемой камере. Качество шва говорит само за себя.
8. Электронно-лучевая сварка. Электронно-лучевая сварка в вакууме — полностью автоматизированный процесс. В УМПО он осуществляется на установках Ebokam. Одновременно сваривается два-три шва, причём с минимальным уровнем деформации и изменением геометрии детали.
9. Один специалист работает одновременно на нескольких установках электронно-лучевой сварки.

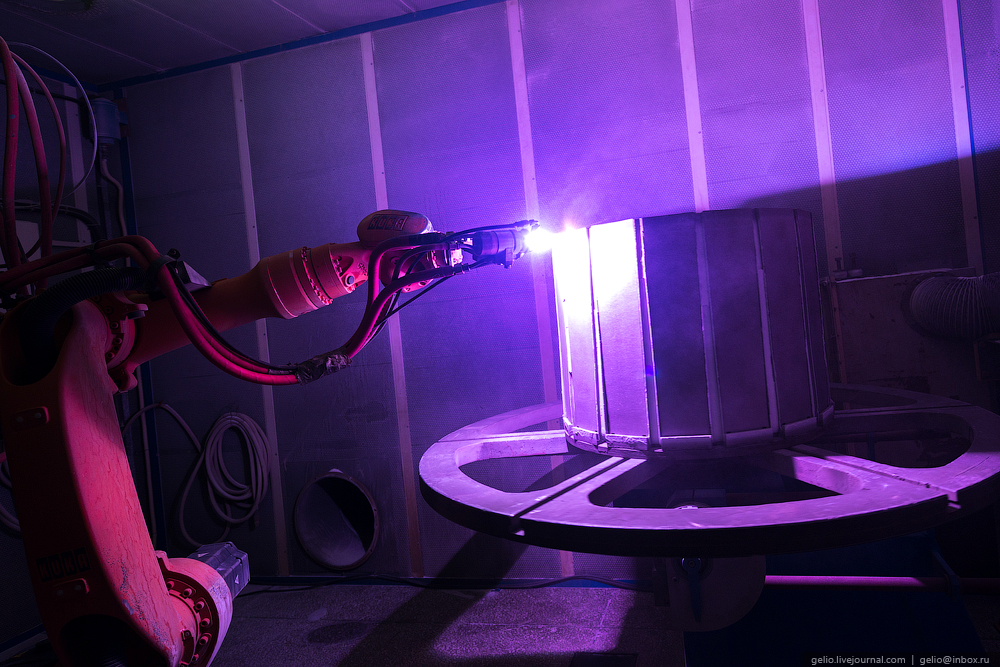

10. Детали камеры сгорания, поворотного сопла и блоков сопловых лопаток требуют нанесения теплозащитных покрытий плазменным способом. Для этих целей используется робототехнический комплекс ТСЗП-MF-P-1000.
11. Инструментальное производство. В составе УМПО 5 инструментальных цехов общей численностью около 2 500 человек. Они занимаются изготовлением технологического оснащения. Здесь создают станочные приспособления, штампы для горячей и холодной обработки металлов, режущий инструмент, мерительный инструмент, пресс-формы для литья цветных и черных сплавов.
12. Производство пресс-форм для лопаточного литья осуществляется на станках с ЧПУ.
13. Сейчас для создания пресс-форм нужно всего два-три месяца, а раньше этот процесс занимал полгода и дольше.
14. Автоматизированное средство измерения улавливает мельчайшие отклонения от нормы. Детали современного двигателя и инструмента должны быть изготовлены с предельно точным соблюдением всех размеров.
15. Вакуумная цементация. Автоматизация процессов всегда предполагает уменьшение затрат и повышение качества выполняемых работ. Это относится и к вакуумной цементации. Для цементации — насыщения поверхности деталей углеродом и повышения их прочности — используются вакуумные печи Ipsen.
Для обслуживания печи достаточно одного работника. Детали проходят химико-термическую обработку в течение нескольких часов, после чего становятся идеально прочными. Специалисты УМПО создали собственную программу, которая позволяет осуществлять цементирование с повышенной точностью.
16. Литейное производство. Производство в литейном цехе начинается с изготовления моделей. Из специальной массы прессуются модели для деталей разных размеров и конфигураций с последующей ручной отделкой.
17. На участке изготовления выплавляемых моделей работают преимущественно женщины.
18. Облицовка модельных блоков и получение керамических форм — важная часть технологического процесса литейного цеха.
19. Перед заливкой керамические формы прокаливаются в печах.
20. Керамическая форма прокалена — далее её ждёт заливка сплавом.
21. Так выглядит залитая сплавом керамическая форма.
22. «На вес золота» — это о лопатке с монокристаллической структурой. Технология производства такой лопатки сложная, но и работает эта дорогая во всех отношениях деталь гораздо дольше. Каждая лопатка «выращивается» с использованием специальной затравки из никеле-вольфрамового сплава.
23. Участок обработки полой широкохордной вентиляторной лопатки. Для производства полых широкохордных вентиляторных лопаток двигателя ПД-14 — движущей установки перспективного гражданского самолёта МС-21 — создан специальный участок, где осуществляется вырезка и механическая обработка заготовок из титановых плит, окончательная механическая обработка замка и профиля пера лопатки, включая его механическую шлифовку и полировку.
24. Окончательная обработка торца пера лопатки.
25. Комплекс производства роторов турбины и компрессора (КПРТК) — это локализация имеющихся мощностей для создания основных составляющих элементов реактивного привода.
26. Сборка роторов турбины — трудоёмкий процесс, требующий особенной квалификации исполнителей. Высокая точность обработки соединения «вал-диск-носок» — гарантия долгосрочной и надёжной работы двигателя.
27. Многоступенчатый ротор собирается в единое целое.
28. Балансировку ротора осуществляют представители уникальной профессии, которой в полной мере можно овладеть только в заводских стенах.
29. Производство трубопроводов и трубок. Чтобы все агрегаты двигателя слаженно функционировали — компрессор нагнетал, турбина крутилась, сопло прикрывалось или открывалось, нужно подавать им команды. «Кровеносными сосудами» сердца самолёта считаются трубопроводы — именно по ним передаётся самая разная информация. В УМПО есть цех, который специализируется на изготовлении этих «сосудов» — разнокалиберных трубопроводов и трубок.
30. На мини-заводе по производству трубок требуется ювелирная ручная работа — некоторые детали являются настоящими рукотворными произведениями искусства.
31. Многие операции по трубогибу выполняет и станок с числовым программным управлением Bend Master 42 MRV. Он гнёт трубки из титана и нержавеющей стали. Сначала определяют геометрию трубы по бесконтактной технологии с помощью эталона. Полученные данные отправляют на станок, который производит предварительное сгибание, или на заводском языке — гиб. После производится корректировка и окончательный гиб трубки.
32. Так выглядят трубки уже в составе готового двигателя — они оплетают его, как паутина, и каждая выполняет свою задачу.
33. Окончательная сборка. В сборочном цехе отдельные детали и узлы становятся целым двигателем. Здесь трудятся слесари механосборочных работ высочайшей квалификации.
34. Собранные на разных участках цеха крупные модули стыкуются сборщиками в единое целое.
35. Конечным этапом сборки является установка редукторов с топливно-регулирующими агрегатами, коммуникаций и электрооборудования. Производится обязательная проверка на соосность (для исключения возможной вибрации), центровка, так как все детали поставляются из разных цехов.
36. После предъявительских испытаний двигатель возвращается в сборочный цех на разборку, промывку и дефектацию. Сначала изделие разбирают и промывают бензином. Затем — внешний осмотр, замеры, специальные методы контроля. Часть деталей и сборочных единиц направляется для такого же осмотра в цехи-изготовители. Потом двигатель собирают вновь — на приёмо-сдаточные испытания.

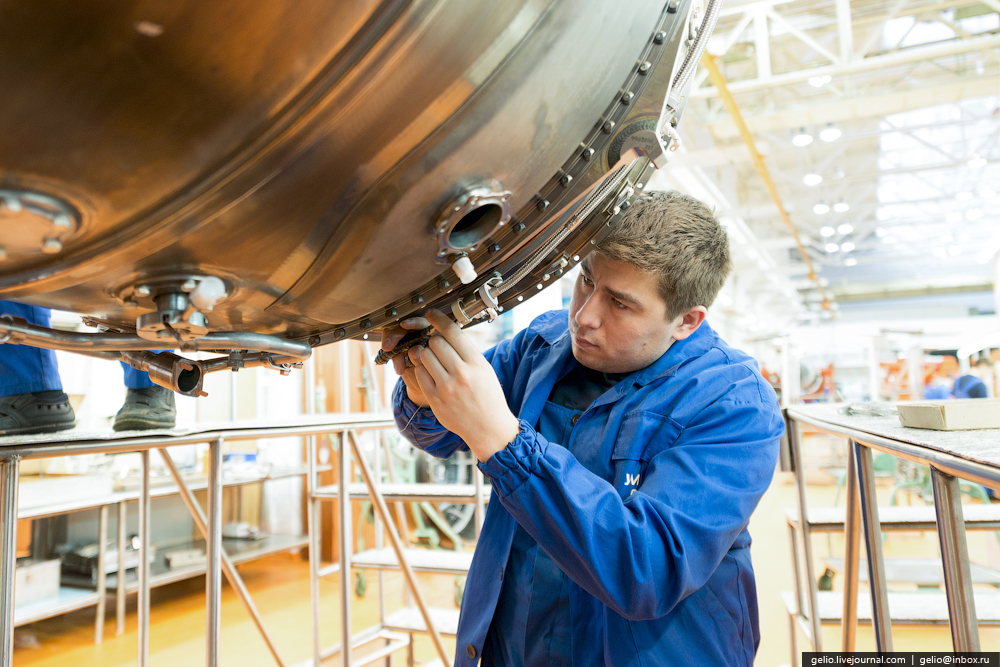

37. Слесарь-сборщик собирает крупный модуль.
38. Слесари МСР выполняют сборку величайшего творения инженерной мысли XX века — турбореактивного двигателя — вручную, строго сверяясь с технологией.
39. Управление технического контроля отвечает за безупречное качество всей продукции. Контролёры работают на всех участках, в том числе — и в сборочном цехе.
40. На отдельном участке собирают поворотное реактивное сопло (ПРС) — важный элемент конструкции, отличающий двигатель АЛ-31ФП от его предшественника АЛ-31Ф.
41. Ресурс работы ПРС — 500 часов, а двигателя — 1000, поэтому сопел нужно делать в два раза больше.
42. На специальном мини-стенде проверяют работу сопла и его отдельных частей.
43. Двигатель, оснащённый ПРС, обеспечивает самолёту большую манёвренность. Само по себе сопло выглядит довольно внушительно.
44. В сборочном цехе имеется участок, где выставлены эталонные образцы двигателей, которые изготавливались и изготавливаются последние 20-25 лет.
45. Испытания двигателей. Испытание авиационного двигателя — завершающий и очень ответственный этап в технологической цепочке. В специализированном цехе осуществляются предъявительские и приёмо-сдаточные испытания на стендах, оснащённых современными автоматизированными системами управления технологическими процессами.
46. В ходе испытаний двигателя используется автоматизированная информационно-измерительная система, состоящая из трех компьютеров, объединенных в одну локальную сеть. Испытатели контролируют параметры двигателя и стендовых систем исключительно по показаниям компьютера. В режиме реального времени производится обработка результатов испытания. Вся информация о проведенных испытаниях хранится в компьютерной базе данных.
47. Собранный двигатель проходит испытания согласно технологии. Процесс может занимать несколько суток, после чего двигатель разбирают, промывают, дефектируют. Вся информация о проведённых испытаниях обрабатывается и выдаётся в виде протоколов, графиков, таблиц, как в электронном виде, так и на бумажном носителе.
48. Внешний вид испытательного цеха: когда-то гул испытаний будил всю округу, теперь наружу не проникает ни один звук.
49. Цех № 40 — место, откуда вся продукция УМПО отправляется заказчику. Но не только — здесь осуществляется окончательная приёмка изделий, агрегатов, входной контроль, консервация, упаковка.
Двигатель АЛ-31Ф отправляется на упаковку.
50. Двигатель ожидает аккуратное обёртывание в слои упаковочной бумаги и полиэтилена, но это не всё.
51. Двигатели помещаются в спроектированную для них специальную тару, которая маркирована в зависимости от типа изделия. После упаковки идёт комплектация сопроводительной технической документацией: паспортами, формулярами и пр.
52. Двигатель в действии!
Фотографии и текст Славы Степанова
Источник:
http://loveopium.ru/texnika/proizvodstvo-aviadvigatelej.html
maxpark.com
