«Regina Margherita»Статья является продолжением написаного вот тут и тут...
Промышленная революция, произошедшая в начале 19 века, нуждалась в мощных и компактных двигателях. Такие характеристики, могли обеспечить двигатели работающие на повышенном давлений пара, о них и пойдёт речь.
Горизонтальная одноцилиндровая стационарная машина.
Благодаря первым паровым машинам появилась возможность приводить в действие различное металлообрабатывающие оборудование, токарные, фрезерные, сверлильные станки и т.д., которые обеспечили необходимое качество изготовления комплектующих для паровых двигателей высокого давления.
Ранние механизмы приводились в действие посредством водяных колёс, которые работали с весьма сомнительной точностью.
Первый «двигатель высокого давления» был построен в 1801 году английским инженером и конструктором Ричардом Тревитиком.
В 1803—1804 Тревитик при помощи Дж. Стила построил паровоз «Pen-y-Darren», который оказался слишком тяжёлым для чугунных рельсов и не мог использоваться.
В 1803 году, в Гринвиче, взорвался один из насосов Тревитика и убил четыре человека. Этот инцидент был использован Болтоном и Уаттом заявившим что котлы высокого давления очень опасны, а их машины (использующие низкое давление) не представляют угрозы для людей.
В 1808 году построил паровоз более совершенной конструкции, развивавший скорость до 30 км./ч. Паровоз получил название «Catch Me Who Can» («Поймай меня, кто сможет»). Для рекламы паровоза Тревитик построил за свой счет кольцевую дорогу в парке, где соревновался в скорости с лошадьми и перевозил людей ради развлечения. Не получив поддержки от крупных финансистов, Тревитик разорился уехал в Южную Америку — в Перу, после неудачного участия в испано-перуанской войне вернулся в Англию в 1827 году.
Ричард Тревитик умер 22 апреля 1833 года в Дартфорде (графство Кент) в полной нищете.
Характерной особенностью этой машины было то, что топка и дымовая труба располагалась внутри котла, это значительно ускоряло время закипания воды. Благодаря такой конструкции удалось уменьшить размеры машины и увеличить КПД.
Сейчас находится в Science Museum (London)
В 1803 году английский инженер Артур Вульф получил патент на улучшение котла для производства пара высокого давления, а в 1804 году запатентовал свое самое известное изобретение — компаунд-машину.
Стоит сказать, что до Вульфа, в 1781 году компаунд-машину запатентовал английский инженер Джонатан Хорнблауэр, но не смог построить её из-за судебных тяжб с Джеимсом Уаттом.
Компаунды конструктивно имели два варианта:
Цилиндры располагались последовательно на общем длинном штоке (тандем-машина). (рис. а) Цилиндры располагались параллельно один рядом с другим (перекрёстная схема). (рис. b)
Тандем-машина:
Перекрёстная схема:
Схема вертикальной компаунд-машины с тройным расширением пара:
Двухцилиндровая компаунд-машина Вульфа, построенная в 1858 году.
Цилиндры расположены вертикально, левый (поменьше) высокого давления, правый (побольше) низкого. В целях снижения потерь тепла, они заключены в деревянные рубашки.
Работала при давлении 36 psi (2,4 bar).
Одна из машин использующая схему Вульфа, находится в Англии, на водонапорной станции «Claymills Pumping Station». В рабочем состоянии.
Верхняя часть:
Цилиндры:
Слева колесо (маховик), по центру цилиндры:
Построена в 1885 году компанией «Gimson and Company».
В 1822 году американский изобретатель Джейкоб Перкинс, построил экспериментальную паровую машину работающую на давлении до 30 бар.
Для технологий того времени, примениение столь высокого давления было слишком опасно, поэтому подобные решения нашли применение только спустя много лет. Однако другая его идея — котёл с расположенными внутри водогрейными трубами, стала примером для всех последующих котлов.
Раскалённые газы, проходя по трубам внутри котла, очень эффективно разогревали воду.
Одно из важнейших событий в области паростроения произошло в 1824 году. Французкий учёный Сади Карно в сочинении «О движущей силе огня и о машинах, способных развивать эту силу» установил максимальный коэффициент полезного действия тепловых машин. Цикл Карно.
Это событие принято считать рождением — Термодинамики.
В 1839 году, немецкий изобретатель Эрнст Альбан, сконструировал одноцилиндровый паровой двигатель высокого давления с качающимся цилиндром.
Идея заключалась в том, чтобы шток поршня крепился непосредственно к кривошипному механизму.
Кривошип
Deutsches Museum
Широкого распространения такие двигатели не получили, однако иногда применялись в судостроении.
Качающийся паровой двигатель, построен в 1853 году компанией «J.&A. Blyth of London» для австрийского парохода «Orsova» Science Museum (London)
Дальше описывать отдельных изобретателей не имеет смысла, так как паровые машины начали строиться повсеместно. Поэтому предлагаю просто полюбоваться этими великолепными механизмами.
Science Museum (London)
ВидеоТауэрский мост
Раньше поднимала и опускала мост, сейчас это делают гидравлические домкраты. Иногда машину запускают в демонстрационных целях.
Стояла на военном катере.
«Tangye»
Действующая машина. Brede Waterworks
Kempton Great Engines
Общая высота машины 19 метров, мощность 1008 л.с., вес 800 тонн.
Двигатели «Титаника»На «Титанике» стояли две четырёхцилиндровые компаунд-машины вращающие боковые винты и одна паровая турбина, вращающая средний винт.
Человечек справа
Нынче выглядят так...
На «Титанике» стояло 29 котлов.

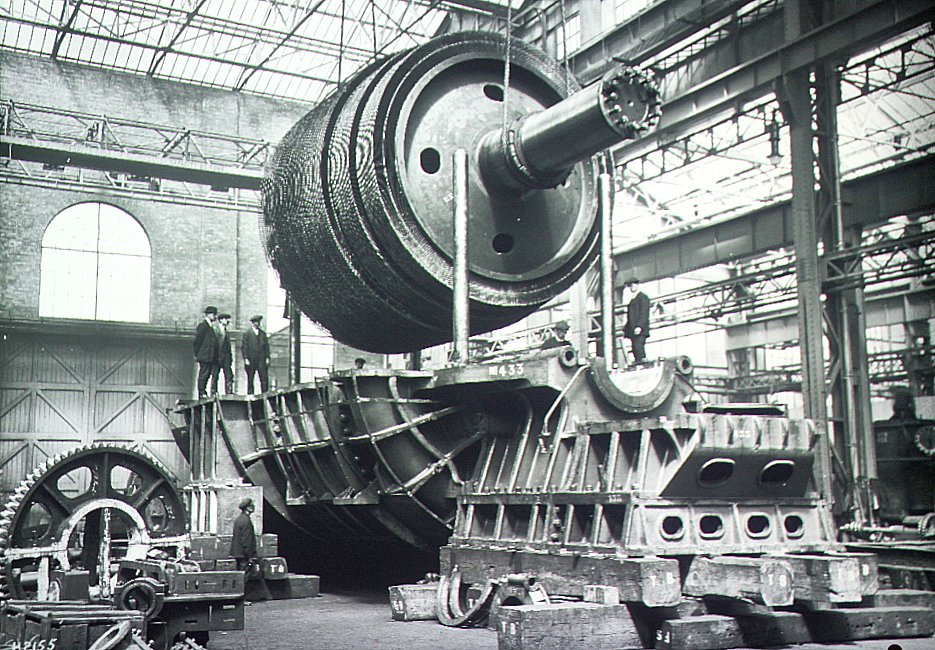

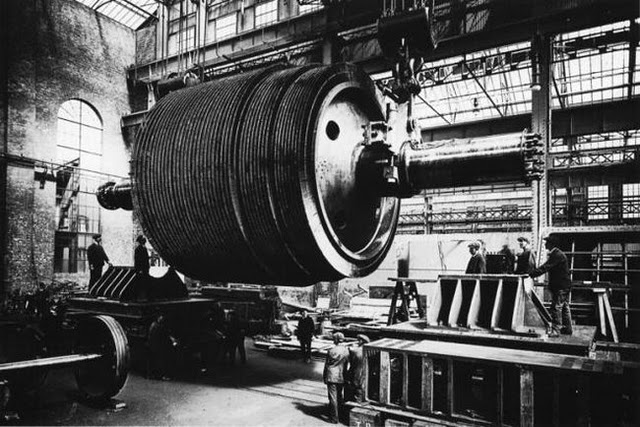

Турбина «Титаника»
Современная паровая турбина
На атомных электростанциях, такие штуки крутят генераторы.
На этом наверно всё...
Необычные паровые устройства...Паровозы…Паровые автомобили…Пароходы…Паровые самолёты...
Все права защищены © 2015 istarik.ruЛюбое использование материалов допускается только с указанием активной ссылки на источник
istarik.ru
К такому событию как столетие со дня гибели "величайшего" корабля в истории я бы хотел приурочить серию постов. Я не буду пытаться раскрыть тайны гибели и короткой жизни корабля "Титаник", но постараюсь привести подробную информацию и собрать различные источники, чтобы вы могли составить себе некую картину. "Титаник" будоражит воображение людей уже долгое время, но многие из них не знают отдельных фактов или даже целых эпизодов из истории этого корабля. Постараюсь разделив на несколько тематических поста привести то, что я сам отчасти узнал только недавно. Начав работу над этим постом изучил и прочитал много информации о "Титанике". Кстати вы некогда не задумывались чем же так будоражит мир "Титаник". Фактом своего трагического и отчасти загадочного крушения? Великой инженерной задумкой и ее не имеющим аналогов для того времени воплощением? А может нас все таки интересует именно судьбы людей? Постараюсь включить в свой пост всего понемногу и тогда возможно удастся ответить на эти вопросы.
Как известно история такого смелого и большого для своего времени проекта, как "Титаник" начинается задолго до его первого плавания. До этого момента была проделана основная работа по конструированию и строительству корабля. Так что в первом посте напишу именно об этой "предыстории" корабля, а именно как удалось воплотить столь смелый проект в жизнь.
История "Титаника" начинается теплым, летним вечером 1907 года, когда шикарный атомобиль остановился у особняка "Белгравия", который был также известен под названием "Даунширский Дом". Шофер открыл дверь для мистера и миссис Исмей, которые приехали сюда на обед к лору Джеймсу Пиррие. Хрзяин дома был деловым партнером мистера Исмея, а также председателем судостроительной компании "Харланд энд Вольф". Сам мистер Брюс Исмей являлся директором-распорядителем одной из крупнейших компаний - операторов трансатлантических и круизных маршрутов океанских лайнеров - White Star Line. Брюс Исмей был серьезно обеспокоен. Дело в том, что к нему недавно пришли точные технические характеристики новых кораблей компании конкурента White Star - компании "Кунард". Одним из таких новых кораблей стала "Лузитания", огромное пассажирское судно, которое должно было побить существующие рекорды скорости уже в ее первом рейсе через Атлантику. Скорость судна составляла более чем 26 узлов, почти столько же как у недавно завоевавшего "Голубую ленту Атлантики", другого корабля Кунарда - "Мавритании". Оба этих судна в длину превышали 230 метров, и имели грузоподъемность более 40 тыс тонн. По уровню роскоши "Лузитания" превосходила все корабли в Северной Атлантике.
У White Star Line небыло никаких шансов на конкуренцию с таким кораблем. Все это очень беспокоило Брюса Исмея, и высказал свои опасения лорду Пирии. Тот некоторое время подумал и затем предложил отличный план - построить на его верфи три корабля похожей конструкции, которые стали бы самыми большими (на 30 метров длиннее "Лузитании" самыми роскошными и комфортабельными в мире. Скорость отошла на второй план, но тем не менее должна была быть достаточной для пересечения Атлантики за неделю. Их имена должны были отражать все эти качества и потому было решено назвать их: "Олимпик", "Титаник" и Британик". Самым крупным должен был стать "Титаник" с грузоподъемностью в 46 тонн, длиной 270 метров. Как раз недавно, всего четыре года назад на верфи "Харланд энд Вольф" в Белфасте был построен новый глубокий док, способный принимать огромные суда. Исмей и Пиррие быстро перешли от идеи к чертежной доске. Весь штат сотрудников компании лорда Пиррие трудился над созданием реального проекта в то время, как на верфи "Харланд энд Вольф" началось преобразование трех строительных площадок в две. На них должен был быть сооружен 66 метровый (220-футовый) по высоте портал (металлическая несущая конструкция), самый крупный в мире.
Джеймс Пирии
Брюс Исмей
Основными критериями при проектировании ходовой части кораблей были надежность, экономичность и достаточно плавный ход. "Титаник" был оснащен многоступенчатой паровой турбиной, которая вращала центральный (рулевой) винт и двумя четырехцилиндровыми поршневыми двигателями, которые передавали движение боковым винтам. Номинальная мощность этой энергетической установки составляла 50000 л. с., но могла быть развита и мощность 55000 л. с. При полном ходе "Титаник" мог идти со скоростью 24-25 узлов. Первоначально проект предусматривал три трубы, выводящие пар из котлов, но затем чтобы придать большую внушительность кораблю в профиль была добавлена четвертая труба - для вентиляции кухни и других помещений.
схема двигателей "Титаника"
На "Харланд энд Вольф" как я уже писал началась напряженная работа над созданием и доработкой новых лайнеров. Команда лучших проектировщиков компании по частям, на огромных листах бумаги чертили проект судна. Затем на основании этих рисунков были созданы деревянные шаблоны На фотографии выше показаны два чертежных офиса, где были подготовлены планы "Титаника", "Олимпика" и "Британика". В компании старались создать максимально комфортные условия для работы, например в этих помещениях высокие потолки и большие окна, чтобы обеспечить поступления естественного света.
Первоначальный макет в пропорции для "Титаника" и его "брата" "Олимпика".
Группу конструкторов и инженеров-проектировщиков возглавлял талантливый молодой инженер Томас Эндрюс. Его дядя лорд Пирии возглавлял «Харланд энд Вольф», но продвижение по карьерной лестницы компании Томас совершил сам. Первые три месяца он работал в столярном отделе, затем месяц мебелировщиком, а после на два месяца перешёл работать на корабли. Последние восемнадцать месяцев его пятилетней работы в качестве подмастерья Томас провёл в конструкторском отделе. В 1901 году, после 12 лет обучения, он стал менеджером строительных работ в компании, и в том же году был принят в Совет морских архитекторов. В 1907 году Томас стал исполнительным директором «Харланд энд Вольф».
Именно Эндрюс стал главным конструктором "Титаника" и возглавил так называемую "гарантийную группу" набранную из лучших сотрудников компании в разных сферах деятельности, которые лучше всех знали корабль и должны были обеспечить работу всех систем во время первого плавания. Лучшие из лучших, принадлежавшие к разным слоям населения но объединенные общей целью - обеспечения нормальной работы всех механизмов и составляющих частей корабля. Все члены гарантийной группы включая самого Эндрюса погибли во время крушения "Титаника". По свидетельству очевидцев Эндрюс проявлял героизм во время крушения, помогал пассажирам усаживаться в шлюпки, бросал в воду шезлонги с прогулочной палубы, чтобы пассажиры, оказавшиеся в воде, могли использовать их в качестве спасательных плотов, сам при этом даже не пытался спастись.
Возвращаясь к конструкторским особенностям "Титаника" стоит сказать, что его корпус был разделен на 16 отсеков пятнадцатью водонепроницаемыми перегородками. Водонепроницаемые двери, разделяющие отсеки, могли быть активизированы вручную, либо системой, следящей за повышением уровня воды на палубе, или электромагнитом, которым можно было управлять с ходового мостика. Как только на ходовом мостике щелкали рубильником, электромагниты отключались и двери автоматически "падали", перекрывая таким образом проходы между отсеками. Даже если бы в два соседних отсека или четыре находящихся в разных частях корабля оказались заполнены водой корабль сохранял плавучесть.
У Титаника было восемь стальных палуб, из которых только четыре были в длину всего корабля. Располагались они друг над другом и обозначались буквами: A, B, C, D, E, F, G.Интерьер корабля отличался роскошью и вниманием к деталям невиданным ранее в судостроении. Звание "Плавучий дворец" Титаник получил по праву. По замыслу проектировщиков первый класс, например, должен был иметь огромный салон отдыха, курительную комнату, большой приемный зал, два пальмовых корта (веранды), и читальню. Обеденный салон должен был по высоте занимать три палубы и завершаться стеклянным куполом.
Пассажир первого класса могли пользоваться большим гимнастическим залом, комнатами для игры в сквош, плавательным бассейном (новинка для того времени, единственными кораблем на котором он появился стал брат-близнец "Титаника" - "Олимпик") с подогретой морской водой. Закончив спортивные упражнения пассажиры могли расслабиться в турецкой бане, где можно было пройти полный курс спа процедур. Желающие могли даже подстричься, ведь на Титанике работала парикмахерская. На борту корабля была даже фотолаборатория, где фотографы любители из числа пассажиров могли проявить свои снимки. Скучающие днем пассажиры могли пройти в библиотеку с большим выбором современной и классической литературы. Любой желающий мог послать сообщение своим друзьям, родственникам или деловым партнерам по беспроводному телеграфу.
гимнастический зал
Бассейн
читальный зал
читальный зал на брате-близнеце "Титаника" - "Олимпике"
В конце концов можно было просто отдохнуть в своей каюте. Еще бы, ведь каюта первого класса была ничем не хуже номера в самом дорогом отеле того времени. Кованные кровати, умывальники с горячей и холодной водой, изящный декор в стиле Людовика XIV, Тюдоров или королевы Анны - все зависело только от вкусов владельца каюты. Вместо иллюминаторов в каюте были большие окна, а вместо паровых радиаторов были установлены камины. Самые люксовые и эксклюзивные каюты стоили до 4 тысяч $. Это можно примерно сравнить с 50 тысячами по современному курсу. Такие апартаменты имели собственную прогулочную палубу. Каждое такое помещение включало две спальни, гостиную, ванную и прихожую.
Чуть меньшей но не слишком роскошью и вкусом отличались каюты второго класса. В принципе по уровню комфорта и роскоши их можно было сравнить с первым классом любого другого корабля в Северной Атлантике. Пассажиры этого класса также могли пользоваться курительной комнатой, обеденным залом и библиотекой на верхней палубе. Для пассажиров второго класса на их палубе находился электрический лифт, который спускался до прогулочной палубы (для первого класса их было три). Также был спроектирован лифт от одной из нижних, F палубы, до верхней шлюпочной. Лифты тоже были в новинку на кораблях.Даже пассажиры третьего класса чувствовали себя достаточно комфортно . Чистые, достаточно просторные каюты и качественное питание отличали третий класс. Ютиться в каютах особо не приходилось и они были рассчитаны в зависимости от количества людей (для отдельных семей выделяли целую каюту).
Интерьер кают "Титаника"

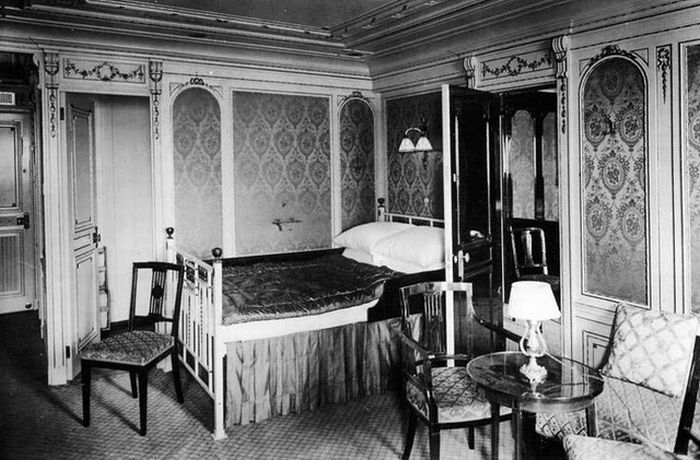

Спальня в каюте первого класса. Фотография сделана одним из пассажиров, отцом Брауном
Особой роскошью и шиком отличались курительная комната и обеденный зал "Титаника". Стены в курительной комнате были обшиты породами красного дерева, кресла имели кожаную обивку и стояли на полу из мраморной плитки. Интерьер этого места подчеркивал его статус как оплота мужественности и богатства. Казалось что в этом зале могут смотреть на часы только с золотыми цепочки, в воздухе должен витать дым только дорогих сигар, а звучать должны были только голоса железнодорожных магнатов, владельцев международных издательств и биржевых миллионеров.
Обеденный зал "Титаника" был очень просторным и вмещал до 550 человек. Оформление его отличал особый стиль.Его стены были отделаны под светлый орех, большие оконные ниши задёрнуты шёлковыми шторами. Он был окружен балюстрадой в стиле Людовика XIV, столы были накрыты скатертями из безупречно белого льна, сервированы серебром и приставлены к ним были дубовые кресла обитые зеленой кожей. По соседству располагалось "Кафе Паризьён", напоминавшее залитую солнцем веранду, увитую вьющимися растениями, с плетёными стульями возле небольших столиков. На палубе D поражал воображение огромный ресторан первого класса с белыми стенами, лепным потолком и нишами. В него попадали через просторный холл, стены которого также были отделаны белыми панелями с резьбой в стиле времён английского короля Якова I, а на полу лежал огромный и очень красивый цветной ковёр. Двумя палубами ниже, на палубе F, в центре судна располагался ресторан третьего класса, а перед ним, по правому борту, находились, вызывая изумление, бассейн, размерами 10х5 метров, и комплекс турецких бань с помещениями для отдыха, отделанными позолотой.
Обеденный зал
Ресторан первого классаКонечно же, наверное самым ярким образцом подхода создателей к интерьеру "Титаника" является его парадная лестница. В верхней части лестницы в стену, отделанную ореховым деревом были встроены большие часы с бронзовыми фигурами Чести и Славы, венчающими Время.Под всем этим великолепием в самом низу, в котельных помещениях судна было установлено 29 паровых котлов - каждый весом в 100 тонн, которые разогревались жаром 159 топок. Угольные печи разогревали воду в котлах, чтобы получить пар. Затем пар подавался на поршневые двигатели. Как только пар попадал в один из четырех цилиндров двигателя, вырабатывалось необходимое усилие для вращения одного из гребных винтов.Кстати с самого начала во время проектирования на "Титанике" была предусмотрена самая совершенная для того времени противопожарная система.
И последнее о чем наверное стоит упомянуть рассказывая об этапе проектирования "Титаника" - это количество шлюпок. Он был оснащен шестнадцатью спасательными шлюпками, длиной около 10 метров, которые были рассчитаны на 76 человек. Несложно посчитать что тут сразу же закрадывалось несоответствие количества мест в имеющихся шлюпках количеству пассажиров и членов экипажа. Для спасения всех пассажиров с "Титаника" потребовалось бы минимум 48 шлюпок. На самом деле, общая вместимость шлюпок "Титаника" была достаточна для размещения в них 1178 человек. Пожалуй это была самая страшная недоработка в проекте судна. Уменьшение количество шлюпок как известно было сделано в угоду увелечение места на прогулочной палубе. Самое интересное что "Титаник" был снабжен спасательными средствами абсолютно не нарушая действовавшие в те годы нормы обеспечения безопасности. Количество шлюпок на корабле определялось не по количеству пассажиров, а по тоннажу судна. "Титаник" по этим требованиям должен был иметь объем спасательных средств равный 274 кубическим метрам, что было достаточно для размещения 962 человек.Вот пожалуй и все что можно рассказать о конструктивных особенностях "Титаника" и его проектировании. В продолжении поста постараюсь написать подробную историю его строительства и выхода в первое плавание.Спасибо, что все это прочли) Надеюсь вам понравилось и вы смогли узнать что-то новое для себя.
mr-svant.livejournal.com

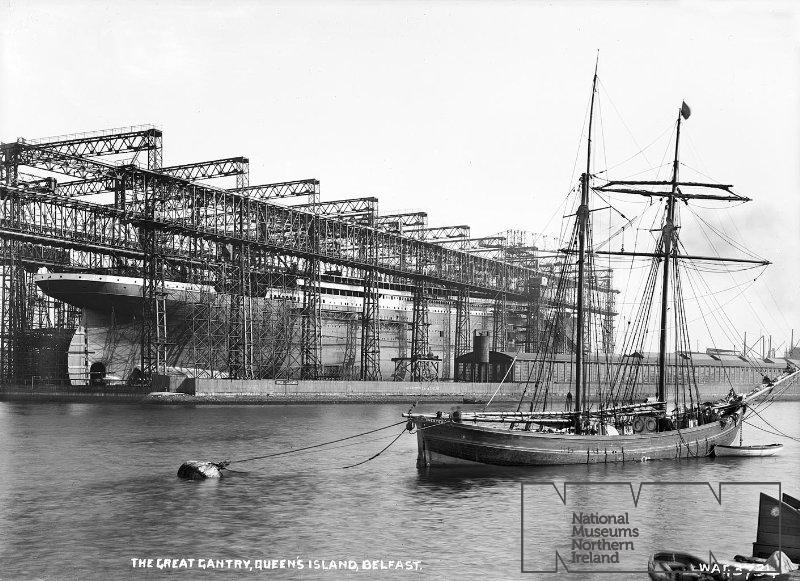

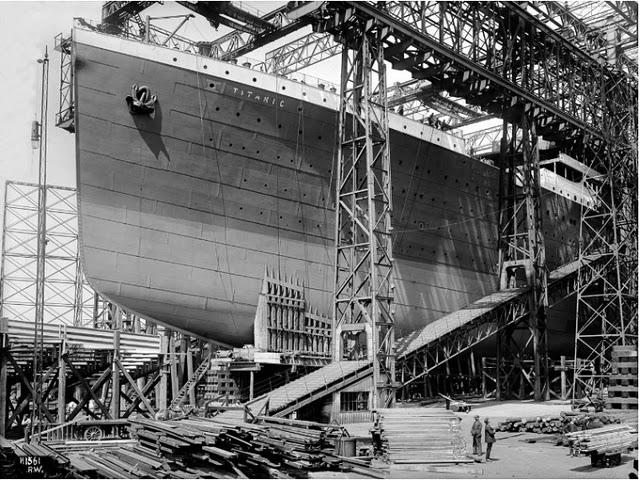

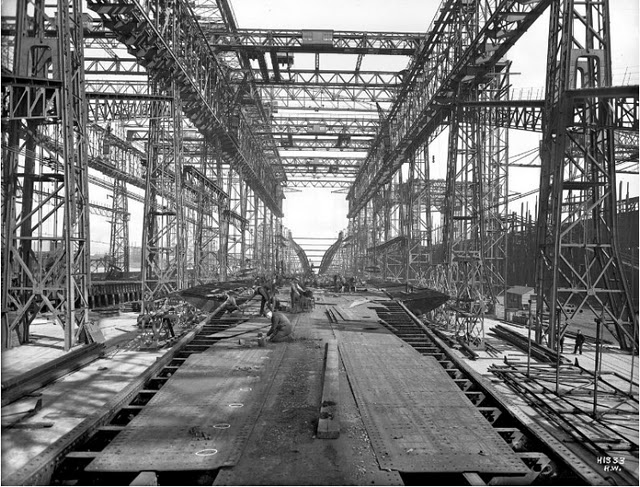

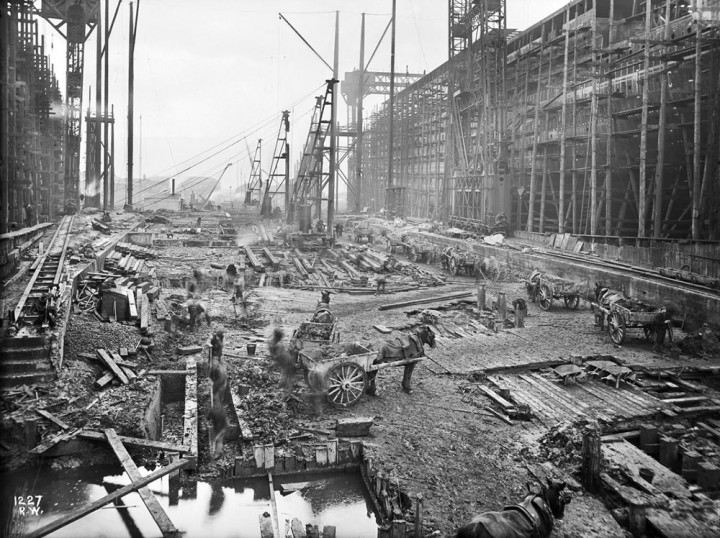

01. Титаник был заложен 31 марта 1909 года на верфях судостроительной компании "Харланд энд Вольф" в Куинс-Айленд (Белфаст, Северная Ирландия)
02. Заказчиком судна была компания "Уайт Стар Лайн". Верфь была не из дешевых, но практически весь объем работ выполняла самостоятельно и славилась своим отличным качеством.

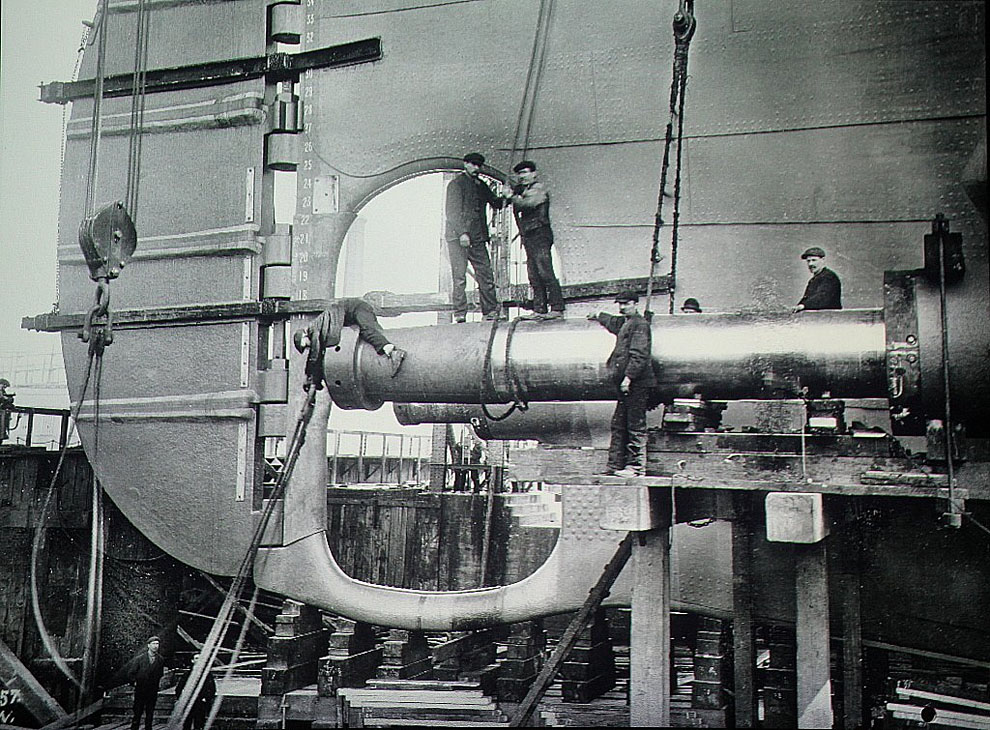

03. Валы винтов.

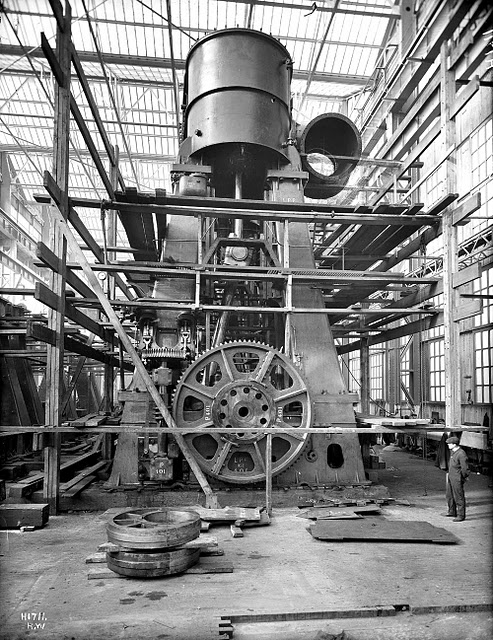

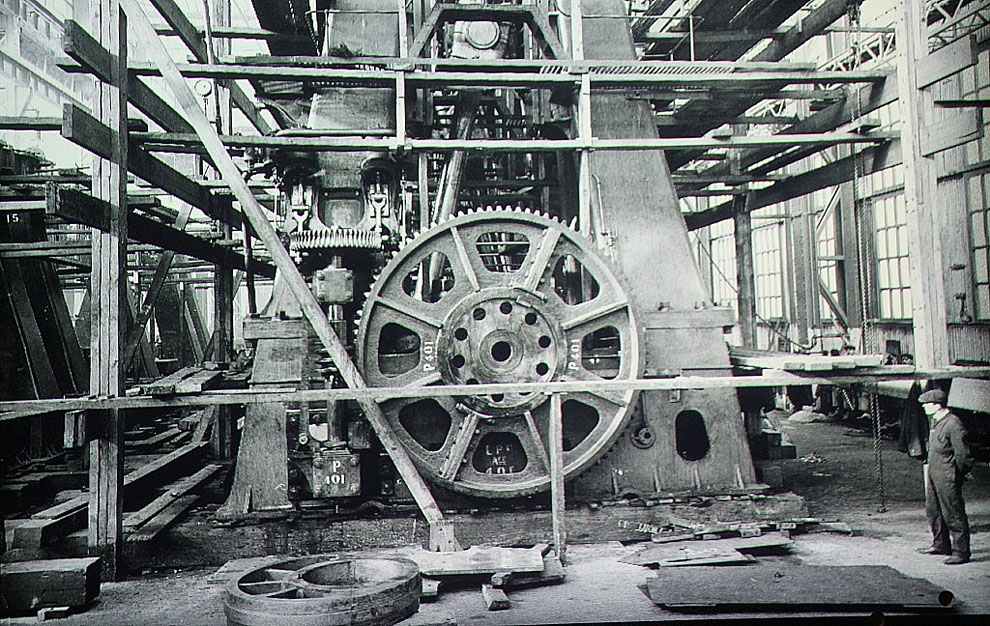

04. Фрагмент паровых машин. "Титаник" был оснащён двумя четырёхцилиндровыми паровыми машинами, работающими на наружные гребные винты, и паровой турбиной, приводящей в движение средний винт. Номинальная мощность этой энергетической установки составляла 50000 л. с., но могла быть развита и мощность 55000 л. с. При полном ходе "Титаник" мог идти со скоростью 24-25 узлов.
05. Размеры деталей впечатляют.
06.
07. Паровые машины.
08.

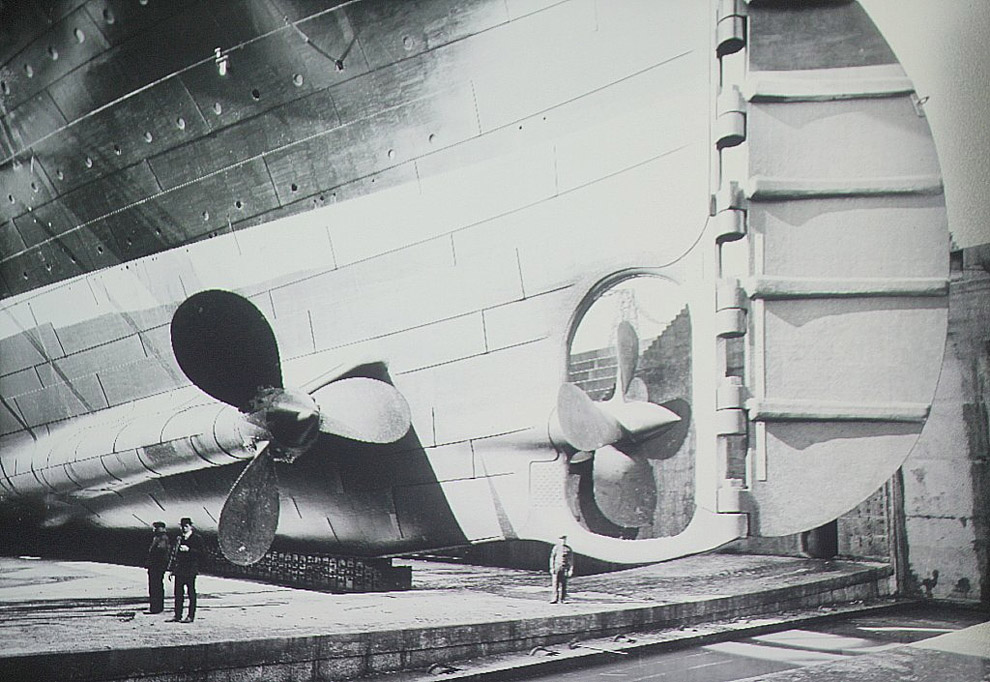

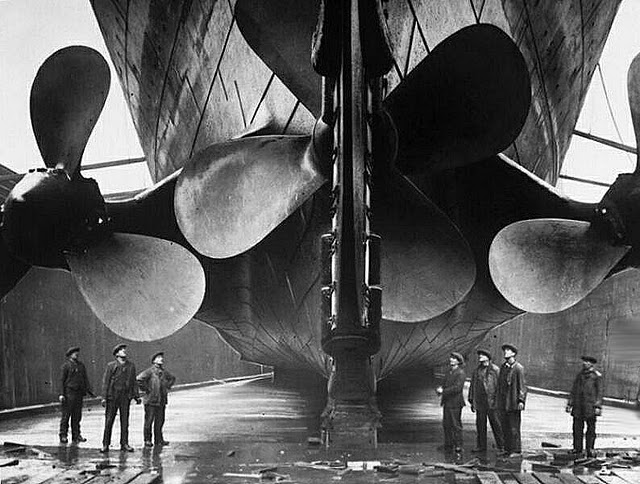

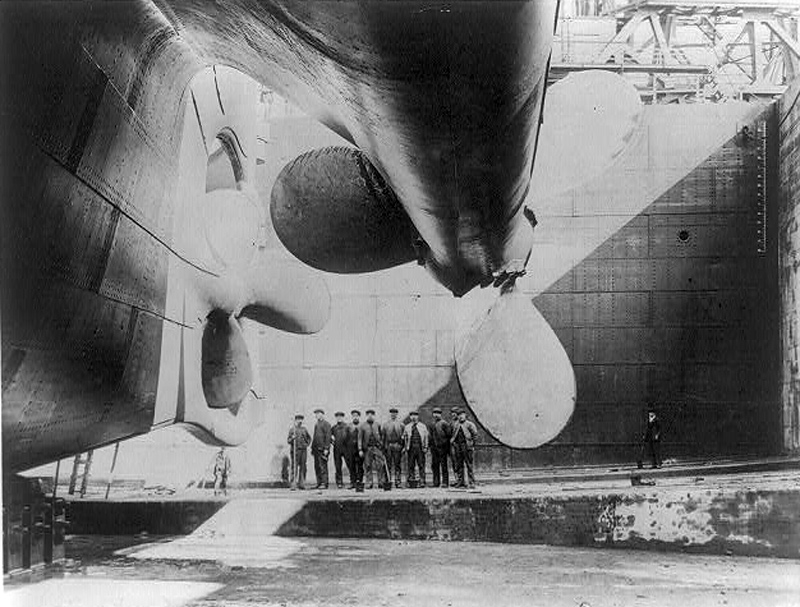

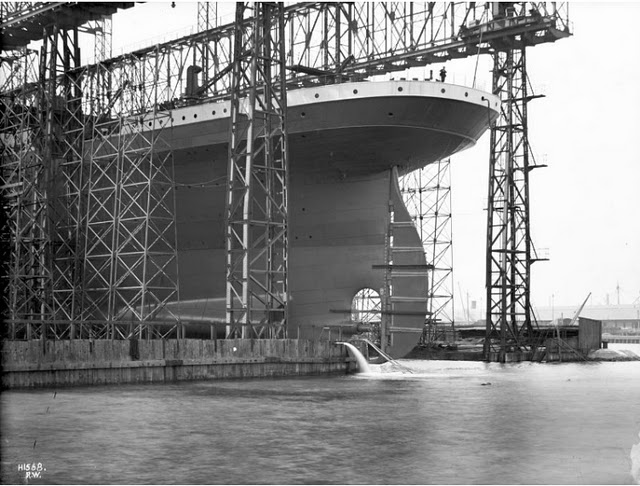

09. Основной винт (в центре) пятиметровой высоты!
10.

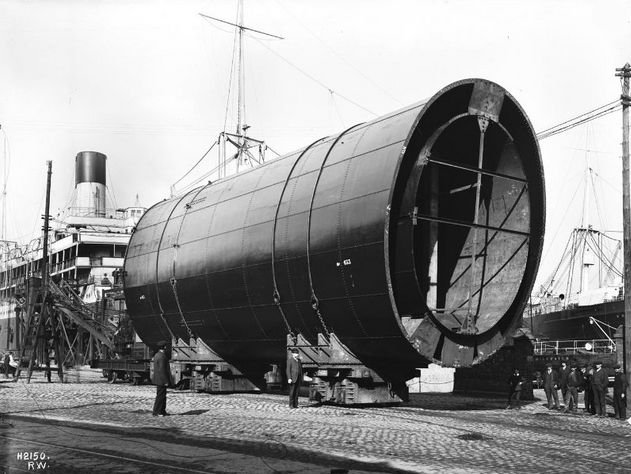

11. Лайнер имел 4 трубы, диаметр каждой из которых был 7,3 м, высота — 18,5 м. Три первые отводили дым из топок котлов, четвёртая, расположенная над отсеком турбины, выполняла функции вытяжного вентилятора, к ней был подведён дымоход для судовых кухонь. Четвёртая труба была исключительно косметичной, чтобы судно выглядело более мощным.

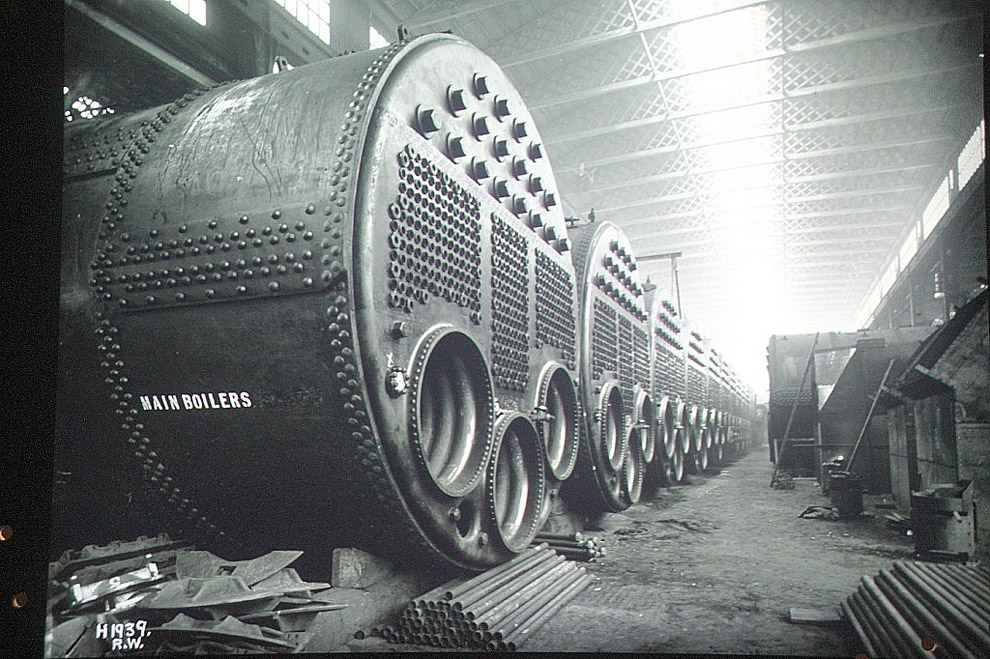

12. Котлы Титаника. В машинное отделении было 29 котлов и 159 угольных топок.
13. В формальном соответствии с действовавшими требованиями Британского кодекса торгового мореплавания пароход имел 20 спасательных шлюпок, которых было достаточно для посадки 1178 человек, то есть для 50 % людей. В одной шлюпке помещалось 65 человек.
14. Характеристики: длина - 268,98 м; ширина - 28,2 м; расстояние от ватерлинии до шлюпочной палубы - 18,4 м;расстояние от киля до верхушек труб - 53,3 м.
15. У лайнера было второе дно, которое располагалось примерно в полутора метрах над килем и занимало 9/10 длины судна, не захватывая лишь небольшие участки в носовой части и корме. На втором дне были установлены котлы, поршневые паровые машины, паровая турбина и электрогенераторы, всё это было прочно закреплено на стальных плитах, оставшееся пространство использовалось для грузов, угля и цистерн с питьевой водой. На участке машинного отделения второе дно поднималось на 2,1 м над килем, что увеличивало защиту лайнера при повреждении внешней обшивки.

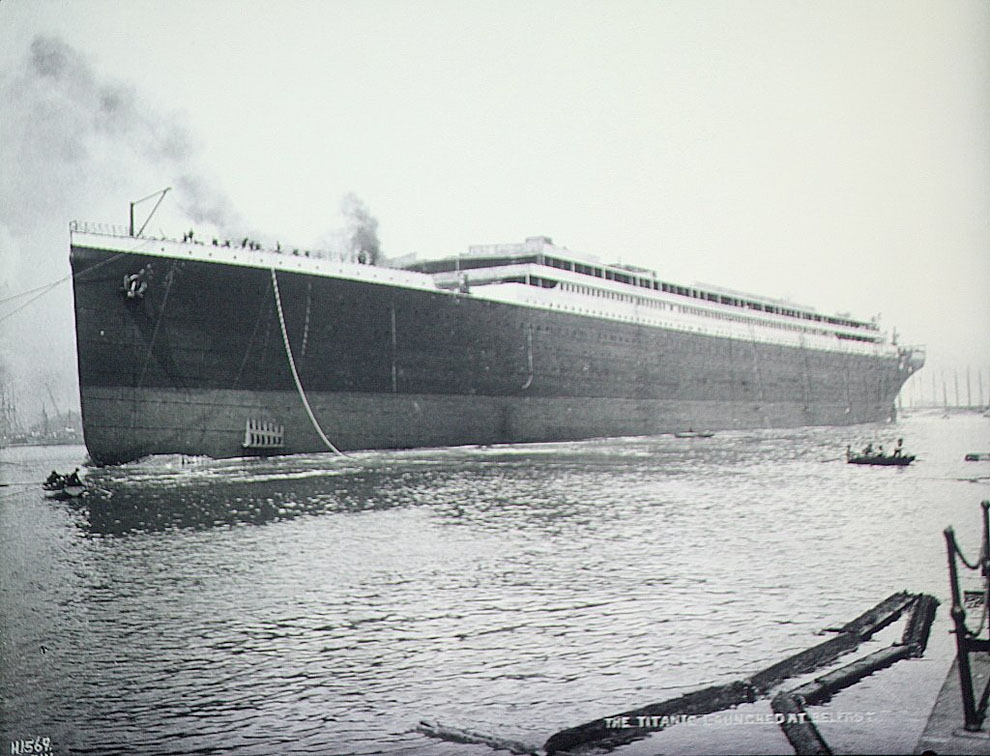

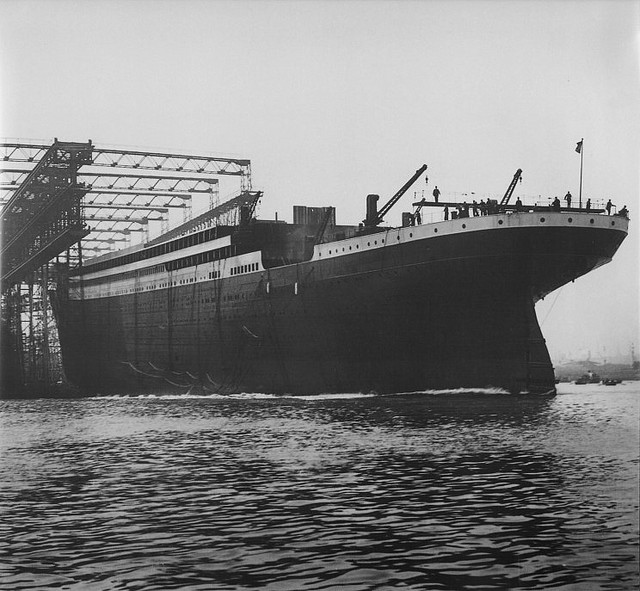

16. Титаник спущен на воду 31 мая 1911 года.
17. В Белфасте.
18. Рабочие идут с работы на судостроительной верфи "Харленд энд Вулф" в Белфасте, где в период с 1909 по 1911 год был построен Титаник.

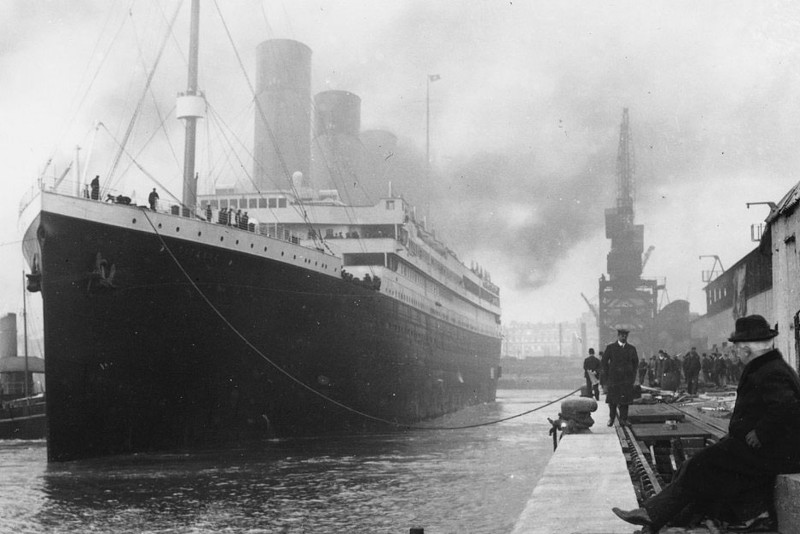

19. 2 апреля 1912 года Титаник покидает Белфаст
"Титаник" потряс современников своей технической новизной и роскошью и стал как бы материализованным воплощением мечты человека о господстве над океаном. Посмотрим, как он выглядел.
20. Верхняя палуба.

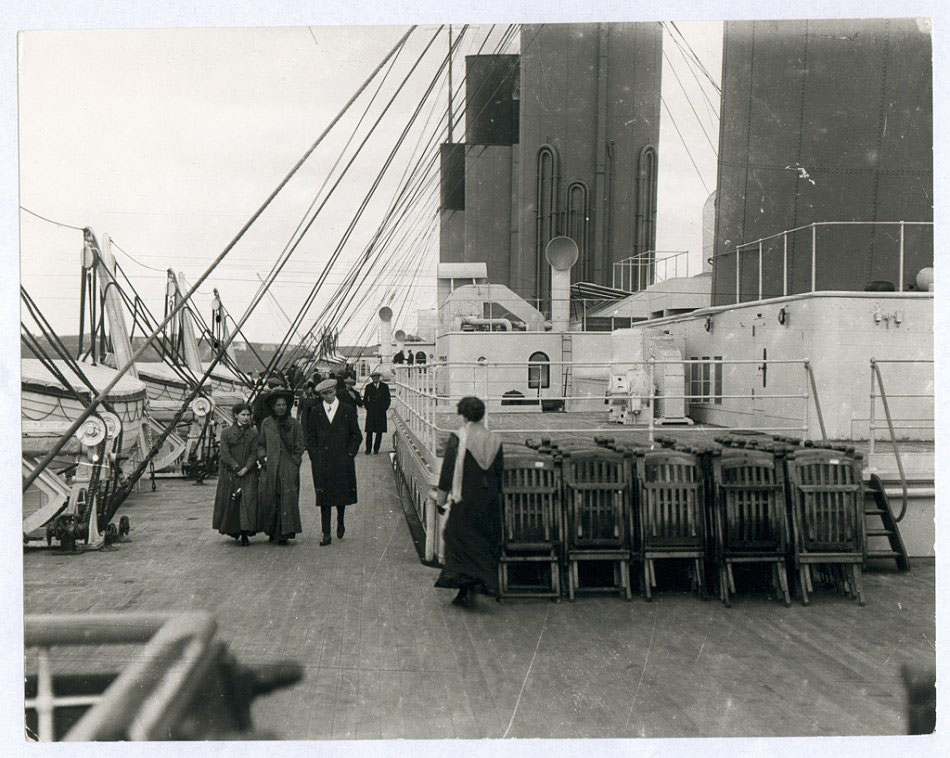

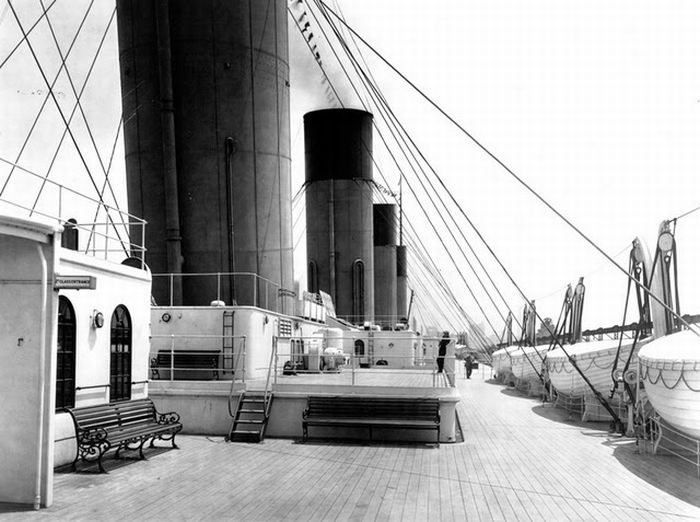

21. Палуба со шлюпками.

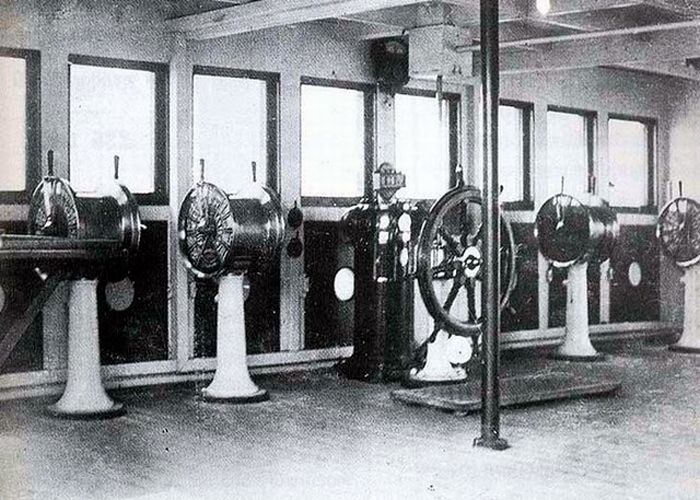

22. Капитанская рубка.
23. Комната для пассажиров второго класса.

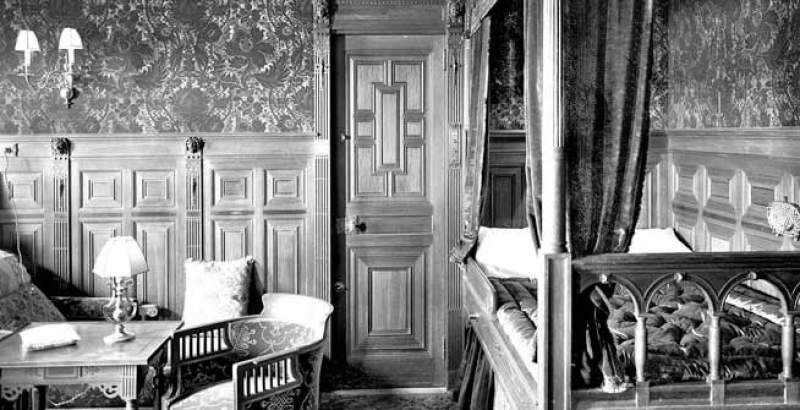

24. Каюта B-64 первого класса.
25. Каюта B-38 первого класса.
26. Каюта B-59 первого класса.

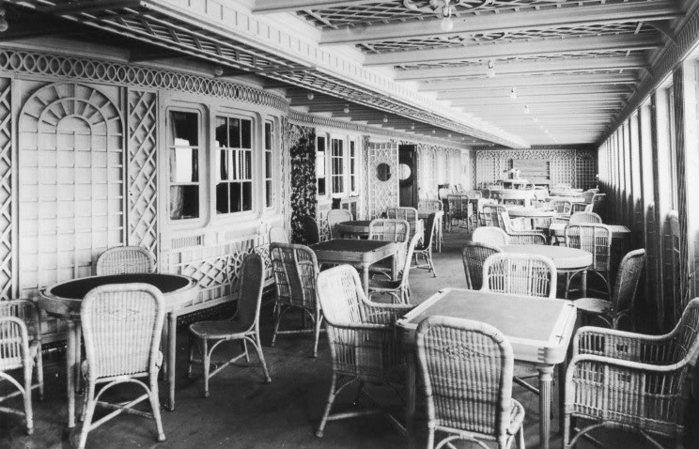

27. Кафе на палубе "B" для пассажиров первого класса.

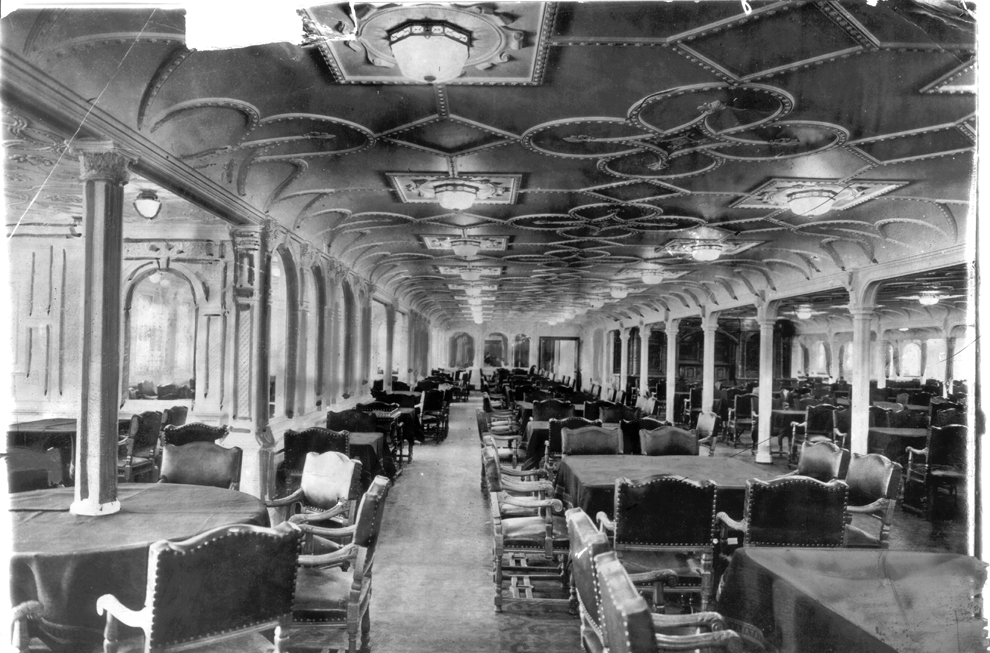

28. Обеденный зал.
29. Курительная комната 1 класса.

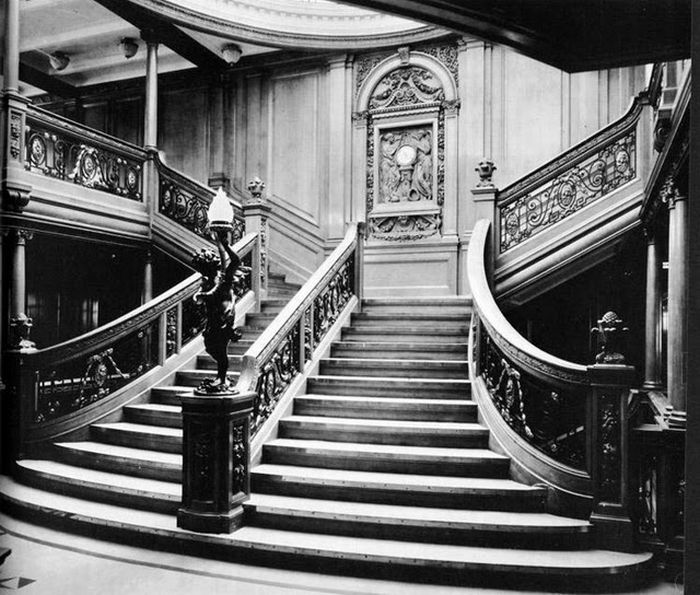

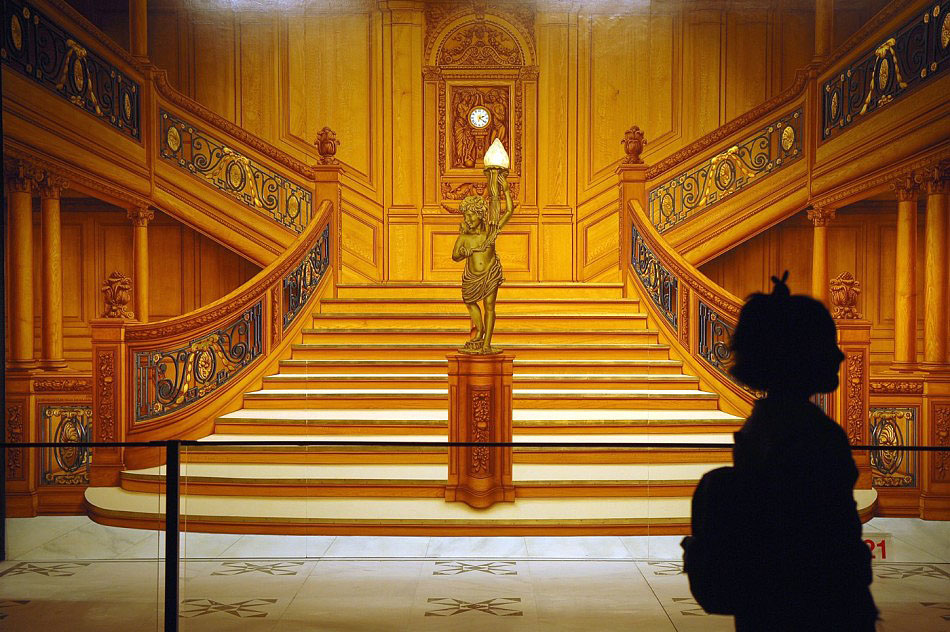

30. Главная лестница в холле первого класса.

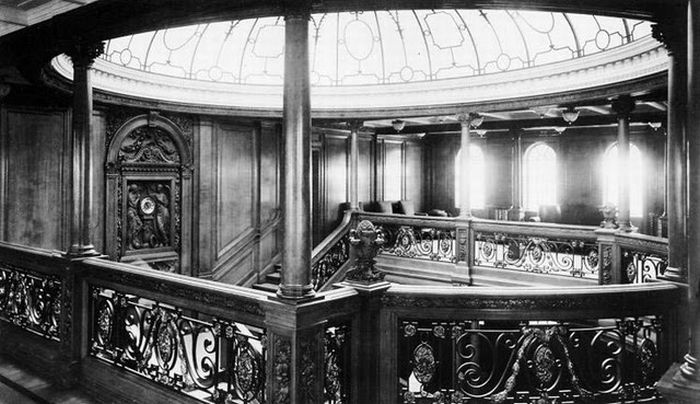

31. Потолок над лестницей представляет собой стекляный купол.
32.
33. Читальный зал.
34.
35. Кафе.
36.

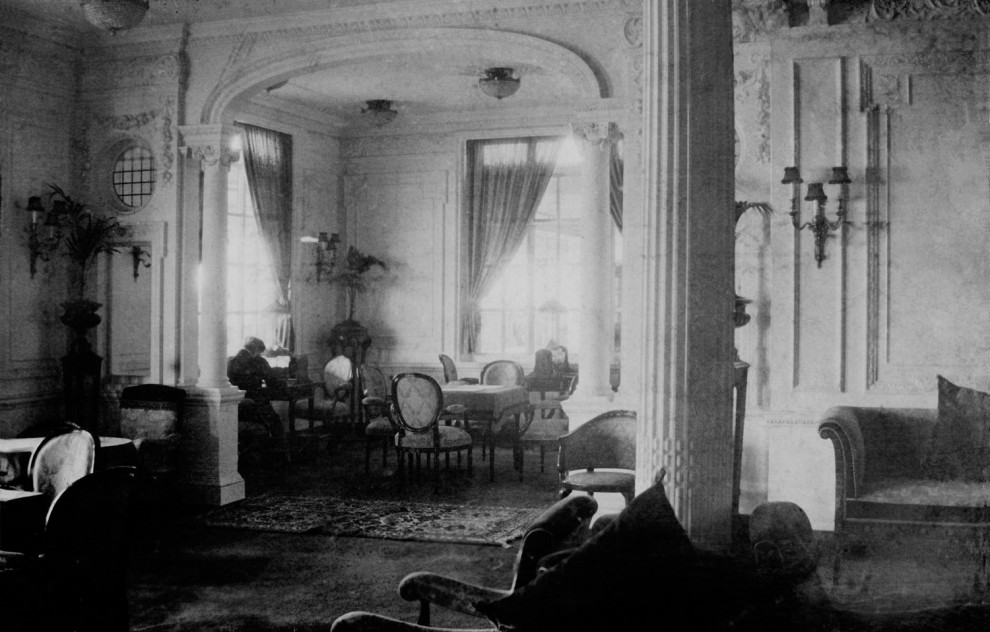

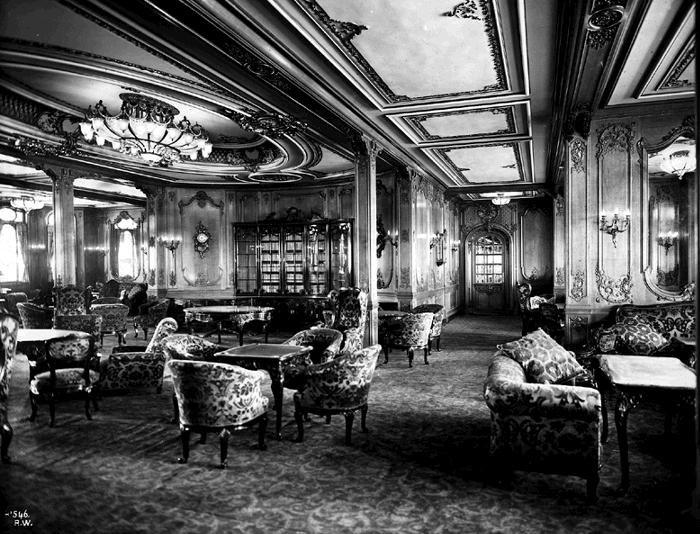

37. Комната отдыха 1 класса.

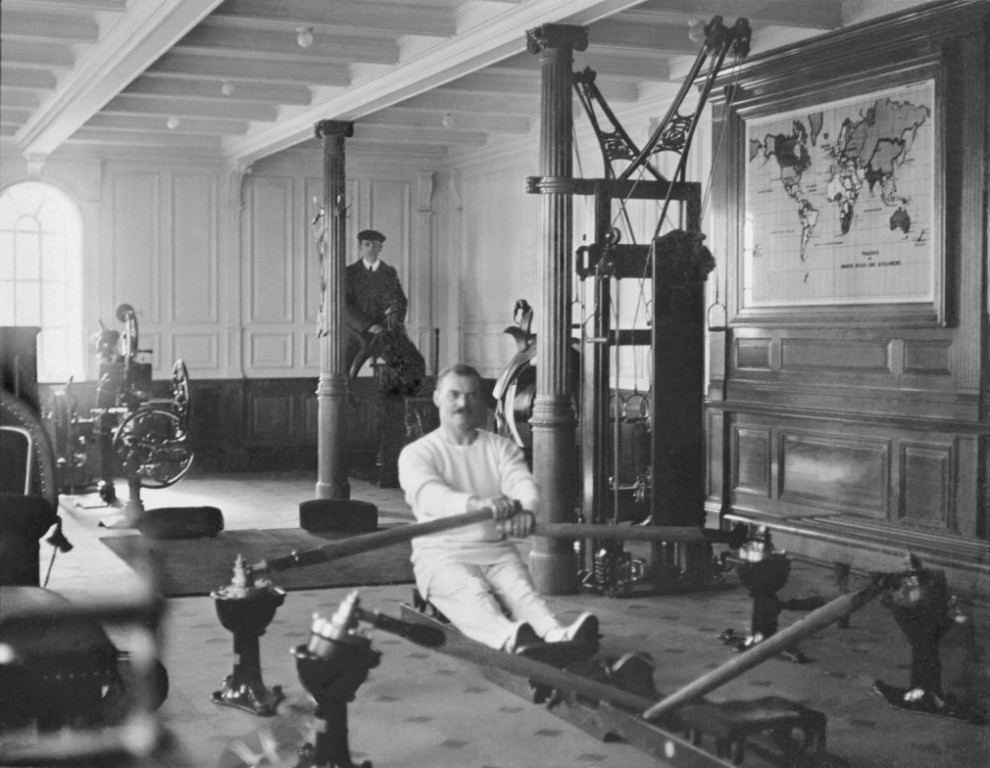

38. Спортзал.

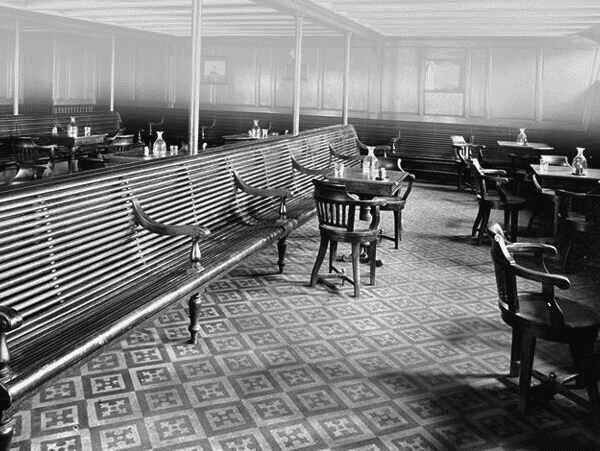

39. Общая комната 3 класса.
40. Реклама Титаника 1912 года.

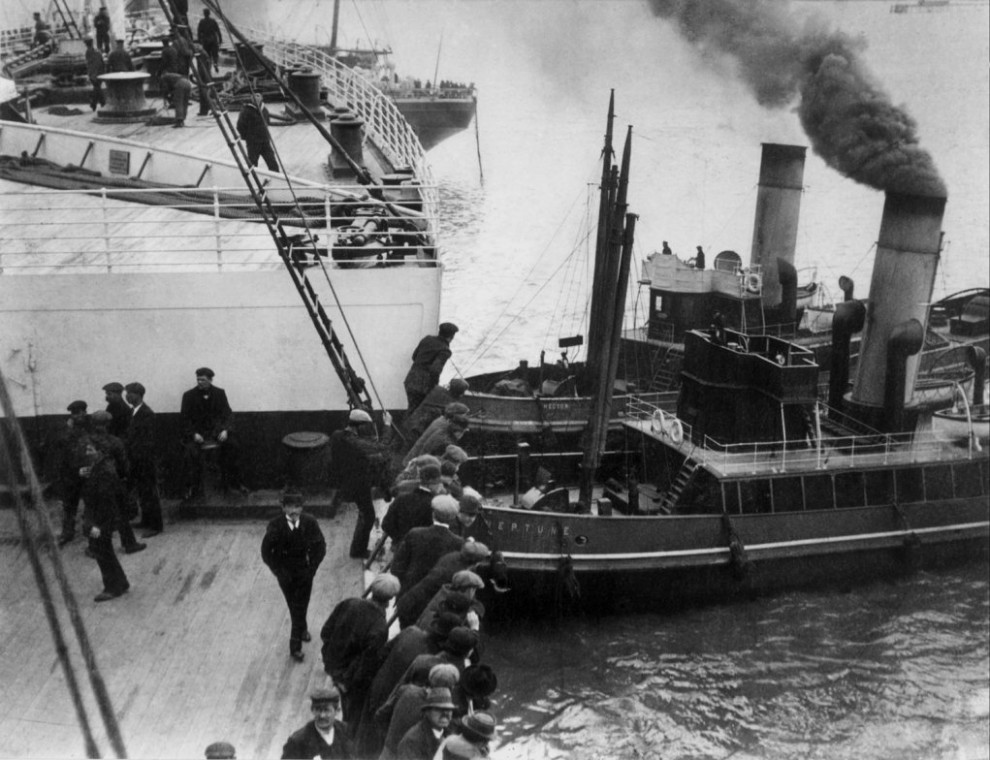

41. Буксиры Гектор и Нептун упираются в нос Титаника 1912 год.
42. Рабочие погружают багаж на борт "Титаника", 11 апреля 1912 года.
43. Погрузка мешков с почтой и чемоданов на "Титаник" 11 апреля 1912 года.

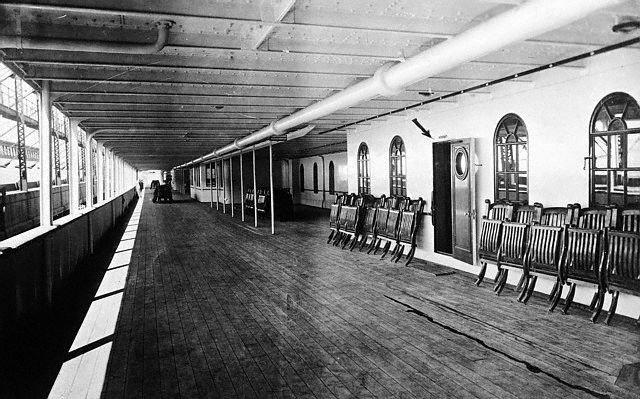

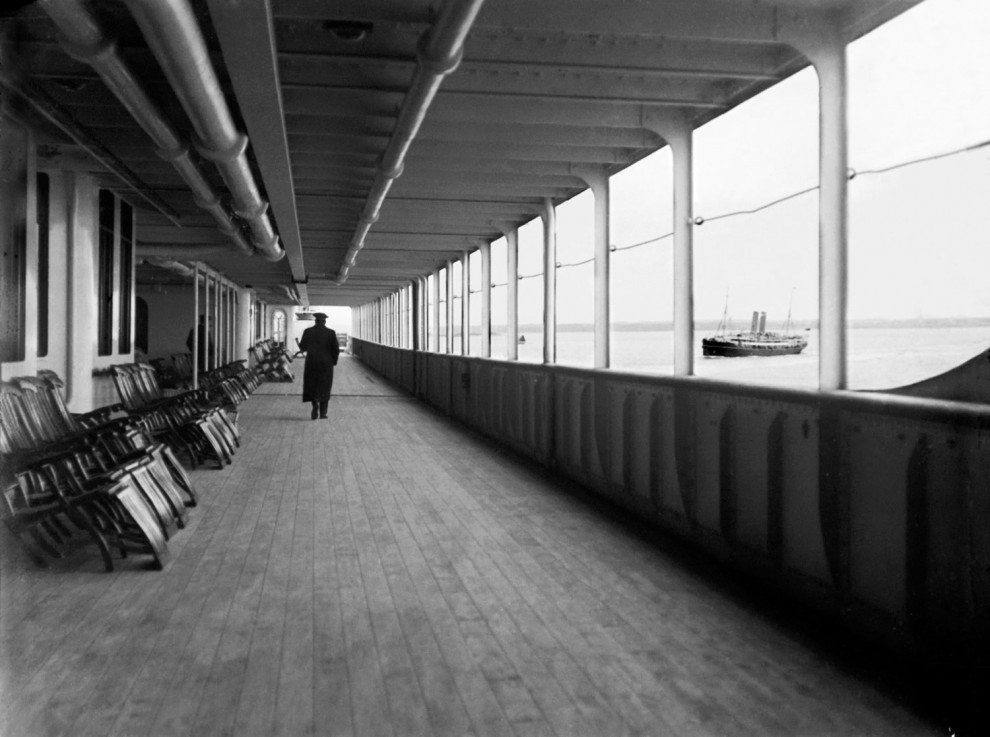

44. Палуба для пассажиров второго класса.
45. На «Титанике» имелось 8 стальных палуб, расположенных друг над другом на расстоянии 2,5—3,2 м. Самая верхняя была шлюпочная, под ней находилось семь остальных, обозначенных сверху вниз буквами от «A» до «G». Только палубы «C», «D», «E» и «F» проходили по всей длине судна. Шлюпочная палуба и палуба «А» не доходили ни до носовой части, ни до кормы, а палуба «G» располагалась только в передней части лайнера — от котельных отделений до носа и в кормовой части — от машинного отделения до среза кормы.

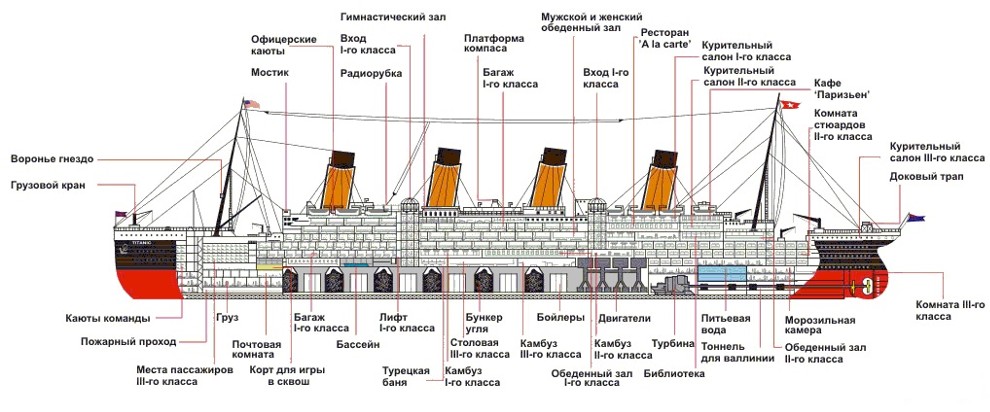

46. Пожалуй, наиболее интересной конструктивной особенностью лайнера являлись его водонепроницаемые переборки. "Титаник" имел двойное дно и был разделён на 16 водонепроницаемых отсеков пятнадцатью водонепроницаемыми переборками. Непотопляемость лайнера обеспечивалась при затоплении любых четырех отсеков, и, поскольку конструкторы не могли себе вообразить несчастья хуже, чем пробоина в районе стыка двух отсеков, "Титаник" был объявлен "непотопляемым".

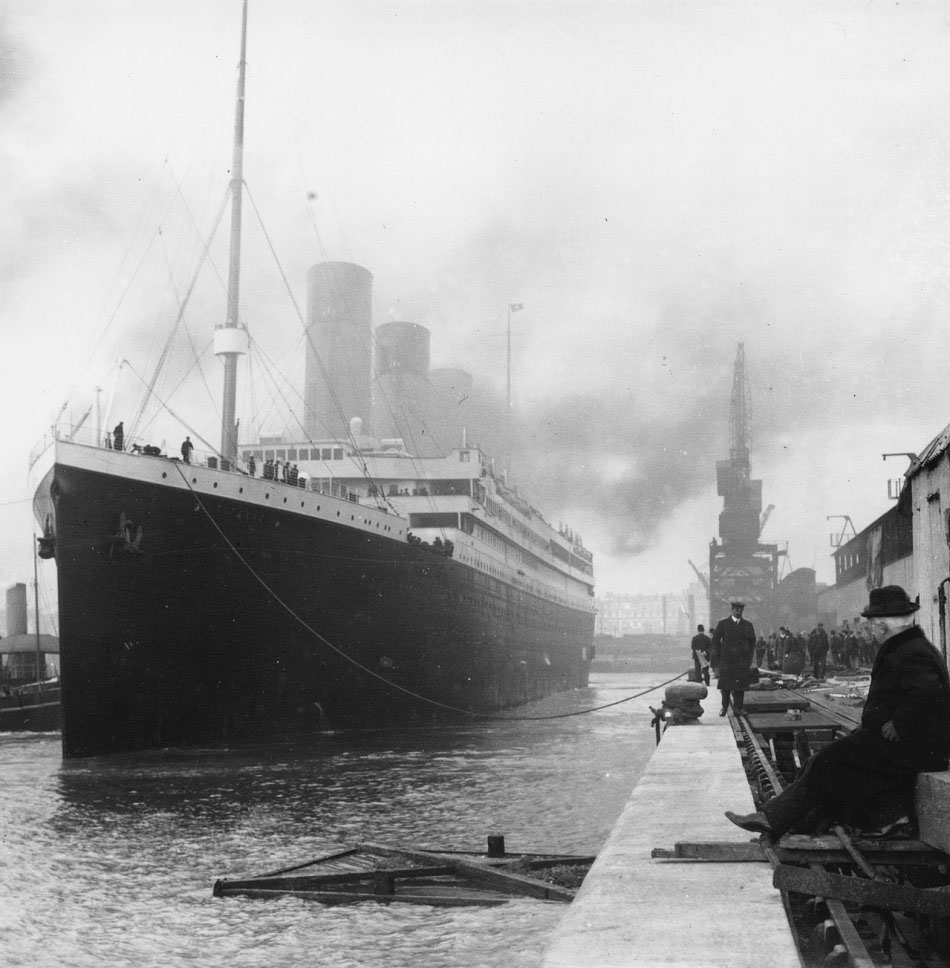

47. "Титаник" отправляется в свое первое и последнее путешествие из Саутгемптона.
48. Отбывает из Квинстауна (Ирландия), в Нью-Йорк, 12 апреля 1912 года. Первый рейс "Титаника" задумывался как событие, сравнимое по масштабу с главным супершоу столетия. Билет в первом классе стоил в пересчете на сегодняшние деньги около $ 50 тыс. Сотни богатых людей платили деньги не потому, что им нужно было в Нью-Йорк. Они покупали билеты на шоу.
Несколько слов о людях на "Титанике". В первом путешествии лайнера приняли участие многие знаменитости того времени, включая миллионера и крупного промышленника Джона Джекоба Астора IV и его жену Мадлен Астор, бизнесмена Бенджамина Гуггенхайма, владельца универмага «Macy's» Исидора Штрауса и его супругу Иду, эксцентричную миллионершу Маргарет Молли Браун, получившую после гибели судна прозвище «Непотопляемая», сэра Косма Дафф Гордона и его жену, популярную в начале века модельера леди Люси Дафф Гордон, бизнесмена и игрока в крикет Джона Тайера, британского журналиста Уильяма Томаса Стида, графиню Ротскую, военного помощника президента США Арчибальда Батта, киноактрису Дороти Гибсон и многие другие.
49. Офицеры корабля, включая капитана Смита (второй справа в первом ряду)
50. Капитан Эдвард Джон Смит (справа) (1850-1912) и казначей Хью Уолтер Мак-Элрой. В силу большого опыта, капитан пользовался высокой популярностью среди членов экипажа и пассажиров. После этого рейса Смит планировал уйти на пенсию. По одной из версий, капитан за 10 минут до окончательного погружения корабля под воду, вернулся на капитанский мостик, где и встретил смерть. Тело не найдено.
51. Уильям Макмастер Мэрдок (1873-1912), первый помощник капитана. Выжившие свидетельствовали, что Мэрдок приложил много усилий для спасения пассажиров, но сам погиб. В родном городе Дамфрис и Галлоуэй (Шотландия) поставлен мемориал героизму Уильяма Мэрдока и основана благотворительная премия его имени.
52. Томас Эндрюс (1873-1912), главный конструктор суперлайнера "Титаник". "Титаник" был первым судном, за который Эндрюс был ответственным как конструктор от начала до конца. Томас Эндрюс участвовал в ходовом испытании "Титаника", когда проверялась исправность всего находившегося на корабле оборудования, совершил рейс в 600 миль из Белфаста в Саутгемптон. Неделей позже он отправился в Нью-Йорк. Во время эвакуации Томас помогал пассажирам усаживаться в шлюпки, сам погиб, тело не найдено. Все газетные статьи про катастрофу упоминали Томаса Эндрюса только как героя. В родном городе Томаса в Комбере в январе 1914 года был открыт Мемориальный Зал Томаса Эндрюса-мл. Этот мемориал стал одним из самых первых и самых существенных мемориалов в мире, которые были посвящёны только одной жертве «Титаника». Сегодня мемориал используется, как начальная школа Эндрюс Мемориал (англ. Andrews Memorial Primary School).
53. Маргарет Молли Браун (1867-1932) американская светская дама, филантроп и активист. После катастрофы, сидя в спасательной шлюпке в обществе 24 женщин и двух мужчин, она отчаянно спорила со старшим лодки Робертом Хитченсом, требуя вернуться к месту крушения и подобрать тонущих. Когда одной из пассажирок стало холодно, Маргарет отдала той своё меховое манто. А когда холод «доконал» даже её, она приказала женщинам садиться за весла и грести, чтобы согреться. Им удалось доплыть до другого судна — «Карпатии», и там Маргарет занялась тем, что умела делать лучше всего: организацией. Она знала несколько языков и могла говорить с пассажирами из разных стран. Она искала для них одеяла и продукты, составляла списки выживших, собирала деньги для тех, кто потерял вместе с «Титаником» все: и семью, и сбережения. К моменту прибытия «Карпатии» в порт она собрала для выживших 10000 долларов. После смерти её стали называть "непотопляемая Молли Браун".
54. Фотография музыкантов, игравших на борту «Титаника» до последнего момента, пока он не скрылся под водой. Последняя мелодия, съигранная ими была "Ближе Господь к Тебе" (англ. Nearer, My God, to Thee)
55. Уоллес Хартли со своей скрипкой. Когда тело 33 летнего музыканта достали из воды, скрипка была привязана к его груди.
56. Джон Джейкоб IV (1864-1912) и Маделин Астор. Американский миллионер, бизнесмен, писатель, член известной семьи Астор и подполковник, участник Испано-американской войны. Погиб в катастрофе.
57. Дороти Гибсон (1889-1946) - американская актриса немого кино, фотомодель и певица. Снялась в фильме "Спасшиеся с Титаника" в 1912 году.
58. Жак Фотрелл- американский писатель, автор популярных детективов "Мыслящая машина" (Thinking Machine), он взял с собой на борт много неопубликованных рассказов, которые были потеряны навсегда. Отметив свою 37 годовщину за день до отплытия, он погиб в катастрофе.
59. Брюс Исмэй (1862-1937) исполнительный директор компании "White Star Line". Выжил, но был заклеймен позором.
60. Радисты- слева – Джек Филлипс (1887-1912). Он ни на минуту не прекращал вещания, пока около 2-х часов ночи обесточенный передатчик "Титаника" не замолчал навсегда. Образ Джека Филиппса - радиста, который напряженно и самоотверженно стучит сигнал "SOS", призывая идти на помощь терпящим бедствие, когда радиорубка уже заливается водой - отображен во всех без исключениях фильмах, посвященным трагедии "Титаника"
61. Уильям Томас Стэд (1849 - 1912) был, пожалуй, одним из самых знаменитых людей на "Титанике". Британский журналист (его можно считать родоначальником жанра “журналистское расследование"), защитник прав женщин и гражданских свобод, пацифист. В 1885 году Стэд вступил в "крестовый поход" против детской проституции, издавая ряд статей под названием "Дань девы современного Вавилона". На "Титанике" Уильям Томас Стэд направлялся в Америку для участия в пацифистском конгрессе, который созывался в нью-йоркском Карнеги-холл по инициативе президента США Тафта. Стэд неоднократно утверждал, что в конце концов его либо линчуют, либо он утонет. В 1886 году он напечатал статью под названием "Как пароходный лайнер пошел ко дну посреди Атлантики. Рассказ уцелевшего". Во время катастрофы «Титаника» 63-летний журналист вел себя геройски, помогая женщинам и детям занять места в шлюпках. Погиб, тело не найдено.
62. Исидор Штраус (1865-1912) с женой Идой. Исидор Штраус — германо-американский предприниматель, совладелец крупнейшей американской сети универмагов "Macy's". На "Титанике", один из офицеров предложил чете Штраус вдвоём сесть в шлюпку, но Исидор отказался, решив разделить участь других мужчин тонущего корабля. Он попытался усадить в шлюпку Иду, но она заявила: «Я не оставлю мужа. Мы всегда были вместе, вместе и умрём». Вместо себя Штраусы посадили в шлюпку свою служанку. Исидор Штраус погиб ночью 15 апреля 1912 года вместе с супругой.
63. Женщина продает ирландское кружево на борту Титаника 11 апреля 1912 года.

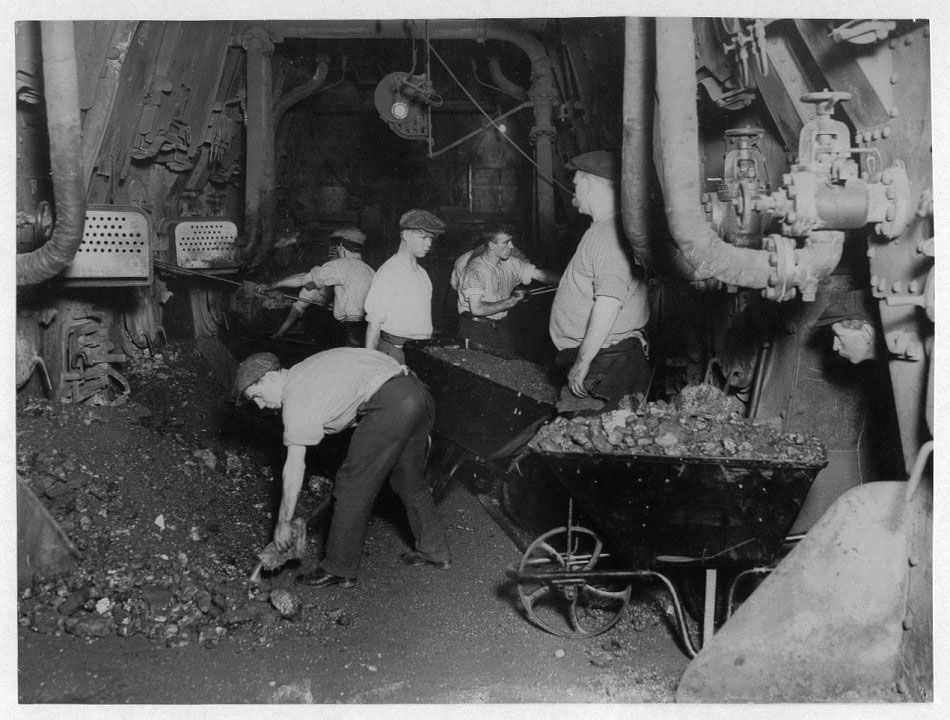

64. Фото угольного бункера с рабочими.
65. Doug Spedden играет на палубе Титаника 12 апреля 1912 года
66. Семилетняя Ева Харт со своим отцом Бенджамином и матерью Эстер, 1912 год. Ева с матерью спаслась, отец утонул.
67. Священник и фотограф Фрэнсис Браун, сошел с "Титаника" до отправления в Нью-Йорк. После смерти Брауна, пастор Эдди О`Доннелл выпустил книгу под названием "Альбом священника Фрэнсиса Брауна про "Титаник", в которую вошли сотни фотографий Фрэнсиса Брауна.
68. 14 апреля 1912 года, в 23:40 на расстоянии около 450 метров прямо по курсу был замечен айсберг. Несмотря на манёвр, через 39 секунд произошло касание подводной части судна с айсбергом, корпус получил многочисленные мелкие пробоины на длину около 100 метров. Из 16 водонепроницаемых отсеков судна 6 были прорезаны (в шестом течь была крайне незначительна).
Немного хронологии:Понедельник, 15 апреля 1912 года 00:05 — Стал ощутим дифферент на нос. Отдан приказ расчехлить спасательные шлюпки и созвать членов экипажа и пассажиров к местам сбора.00:15 — с «Титаника» передан первый радиотелеграфный сигнал о помощи.00:45 — выпущена первая сигнальная ракета, и спущена на воду первая спасательная шлюпка (№ 7). Носовая палуба уходит под воду.01:15 — допущены на палубу пассажиры 3 класса.01:40 — выпущена последняя сигнальная ракета.02:05 — спущена последняя спасательная шлюпка (складная шлюпка D). Носовая часть шлюпочной палубы уходит под воду.02:08 — «Титаник» резко вздрагивает и сдвигается вперёд. Волна прокатывается по палубе и заливает мостик, смывая в воду пассажиров и членов команды.02:10 — переданы последние радиотелеграфные сигналы.02:15 — «Титаник» высоко задирает вверх корму, обнажая руль и гребные винты.02:17 — гаснет электрическое освещение.02:18 — «Титаник», быстро погружаясь, разламывается на две части.02:20 — «Титаник» затонул.
69. Рисунок, изображающий катастрофу.
70. Кадр из фильма.
Небольшое маломощное судно «Карпатия» было в 58 милях к юго-востоку от места катастрофы, когда судовой радист Фрэнсис Коттам услышал истерический «S.O.S.» с тонущего «Титаника». Он вспоминал потом, что уловил сигнал в самый последний момент, уже снимая с головы наушники и собираясь спать. Сменщика у Коттама не было. Если бы он заснул на пять минут раньше, капитан «Карпатии» никогда бы не узнал, что «Титаник» уже гибнет. Капитана звали Артур Рострон. Он никогда не пил, не курил и не бранился. Даже в век пара и электричества, в эпоху самых амбициозных мечтаний человечества он не разучился молиться.
«Карпатия» со своей единственной трубой развивала скорость всего в 14 узлов — поэтому Рострон приказал перевести к котлам все дополнительные ресурсы пара, горячей воды и электричества. Владельцы «Титаника» собирались привести лайнер в Нью-Йорк на день раньше графика, чтобы установить новый рекорд. Рекорд поставила «Карпатия» — она пришла на место катастрофы почти на час раньше, чем могла и чем все ожидали.
Соленая вода не замерзает при минус одном градусе Цельсия. В лодке «А» люди сидели по пояс в ледяной воде, и уже через полчаса за борт пришлось выбросить трупы двух женщин - они замерзли прямо в шлюпке. Спасательную лодку номер 12 дважды накрывало волной - она не затонула только чудом. Как потом вычислили врачи, любой из 711 спасшихся пассажиров не имел шансов прожить более 12 часов...
71. "Карпатия" подходит к первым шлюпкам.
72. 04:10 — «Карпатия» подобрала первую шлюпку с «Титаника» (шлюпку № 2).08:30 — «Карпатия» подобрала последнюю (№ 12) шлюпку с «Титаника».08:50 — «Карпатия», взяв на борт 704 человека, спасшихся с «Титаника», берёт курс на Нью-Йорк.
73. Судно "Карпатия".
74. Заголовки всех газет говорили о крушении "Титаника".
75. Люди читают сводки возле конторы газеты The Sun в Нью-Йорке после крушения.
76. Огромная толпа людей собралась возле конторы пароходной компании "White Star Line" на Бродвее в Нью-Йорке, чтобы узнать последние новости о крушении.
77. Репортеры берут интервью у пассажиров затонувшего "Титаника".
78. Маргарет Молли Браун вручает капитану "Карпатии" Артуру Рострону кубок любви от имени оставшихся в живых пассажиров "Титаника". В честь Артура Рострона была выпущена специальная медаль конгресса США. Британским королевским указом он был посвящен в рыцари. Через некоторое время сэр Артур возглавил весь пассажирский флот компании «Кунард». Во многих городах Англии, США, Франции и Ирландии ему установлены памятники. На одном из них — в окрестностях Саутгемптона — выбита надпись: «Сэру Артуру Рострону. Превратившему «век пара» в «век духа».

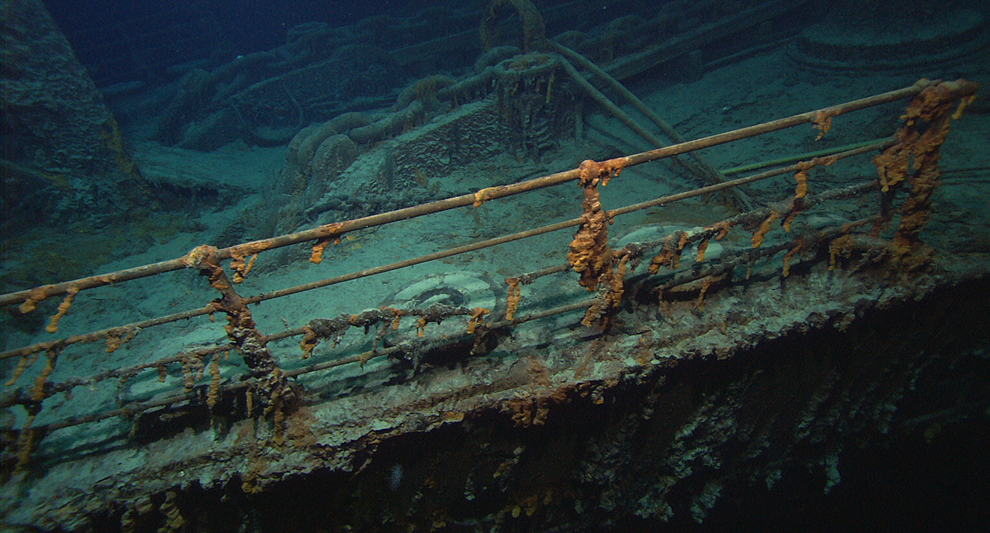

79. Сейчас обломки "Титаника" покоятся на глубине 3750 метров. За последние 25 лет к "Титанику" спускалось множество глубоководных экспедиций. На фото- батискаф "Мир-1" освещает перила на Титанике.
80.

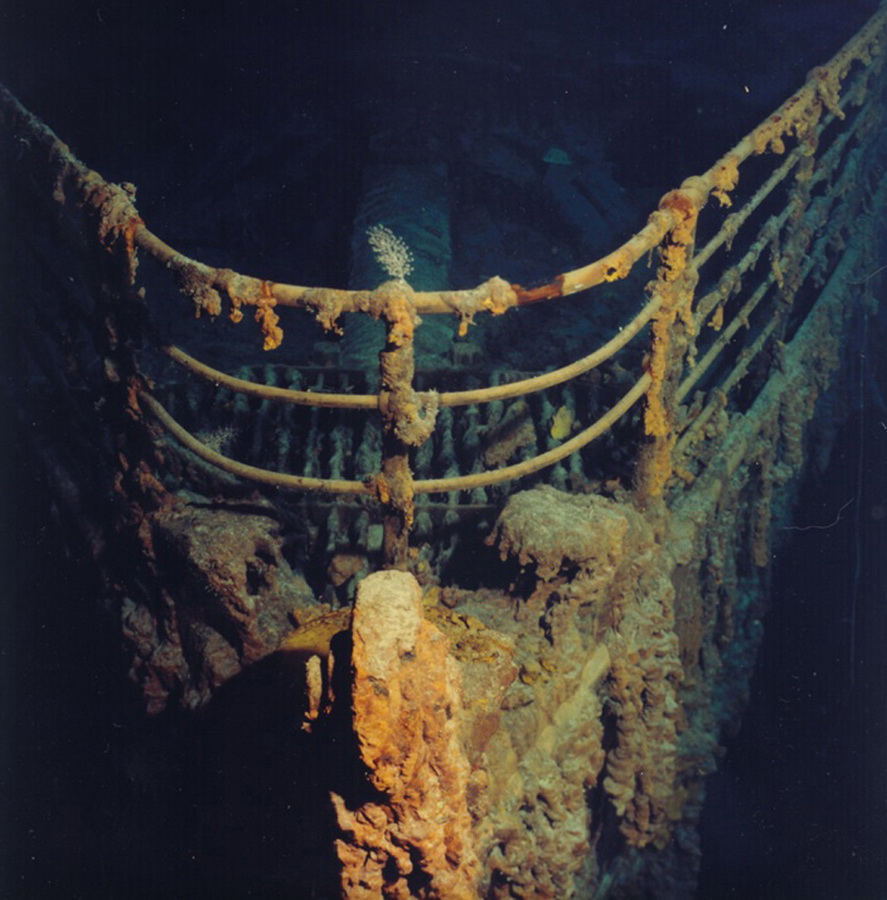

81. Нос корабля.

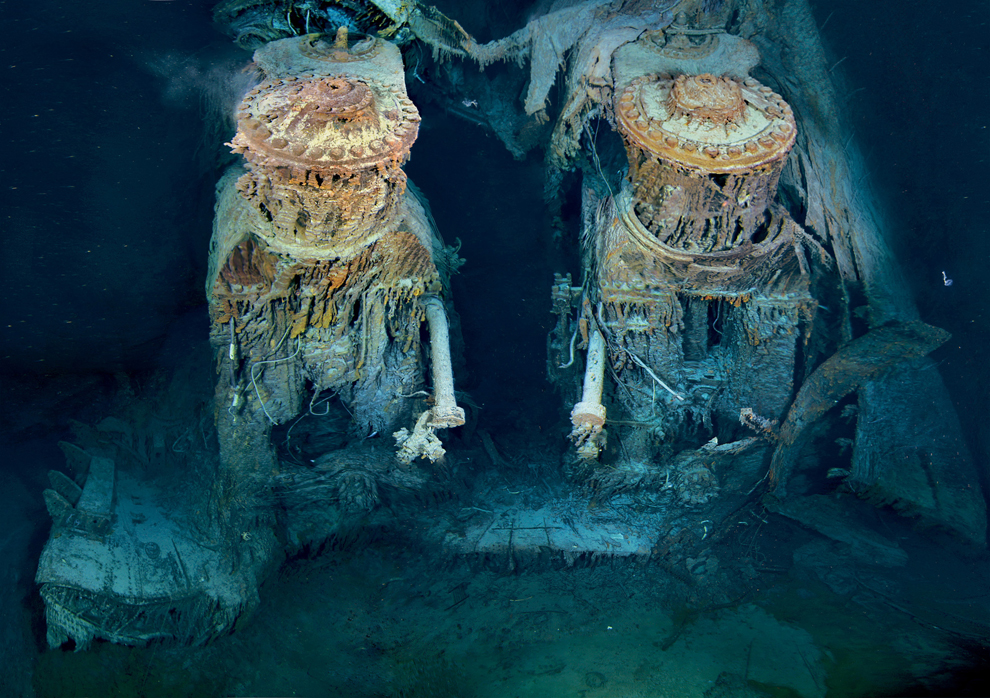

82. Два огромных двигателя.
83. На дне океана.

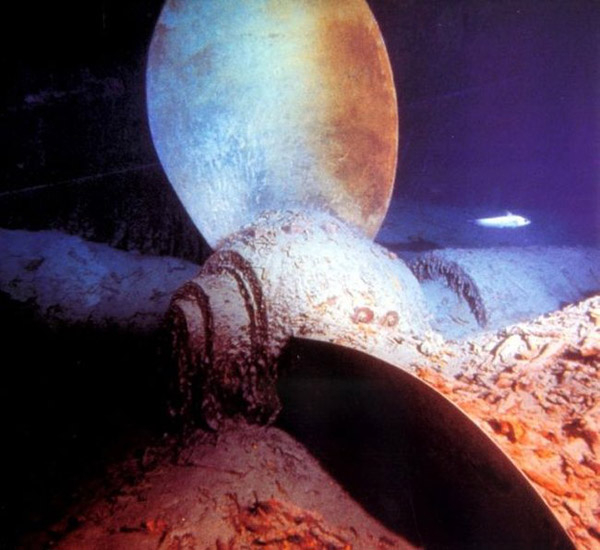

84. Один из трёх винтов.
85. В некоторых местах сохранились целыми окна.

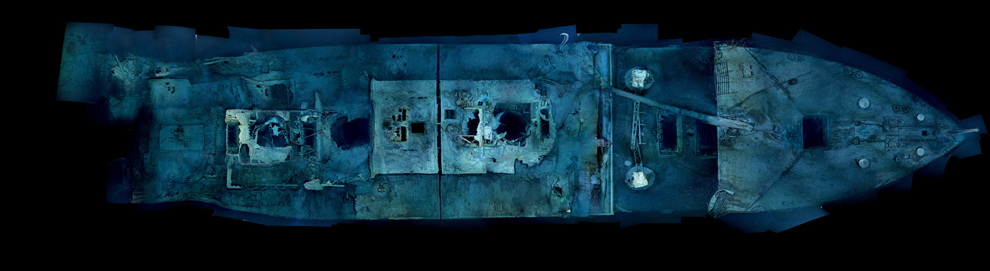

86. Первый полный снимок легендарных обломков. Мозаика фото состоит из 1500 снимков высокого разрешения, сделанных с помощью сонарных исследований.

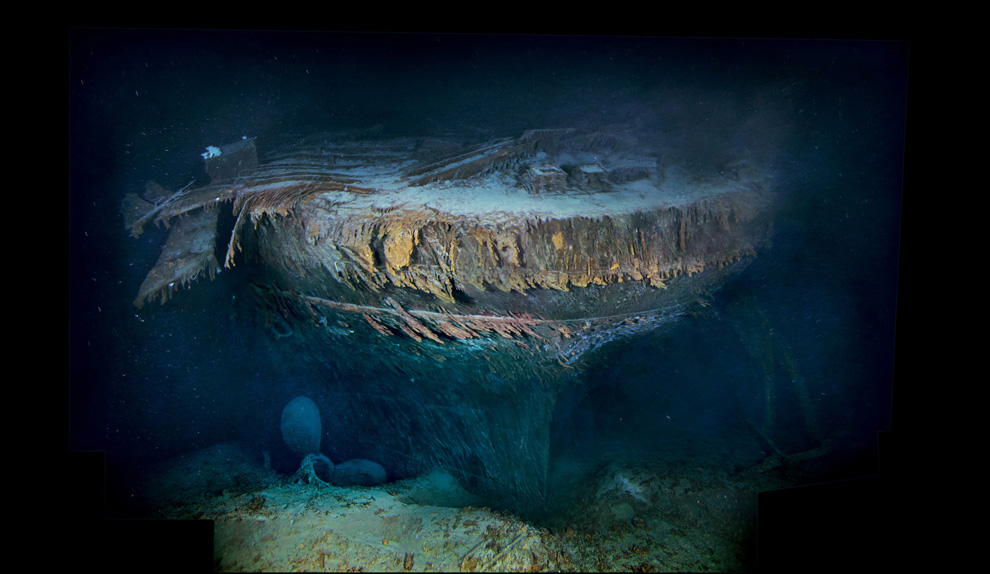

87. С двумя торчащими из грязи и песка пропеллерами корма "Титаника" покоится на дне океана в 600 метрах к югу от носа корабля.

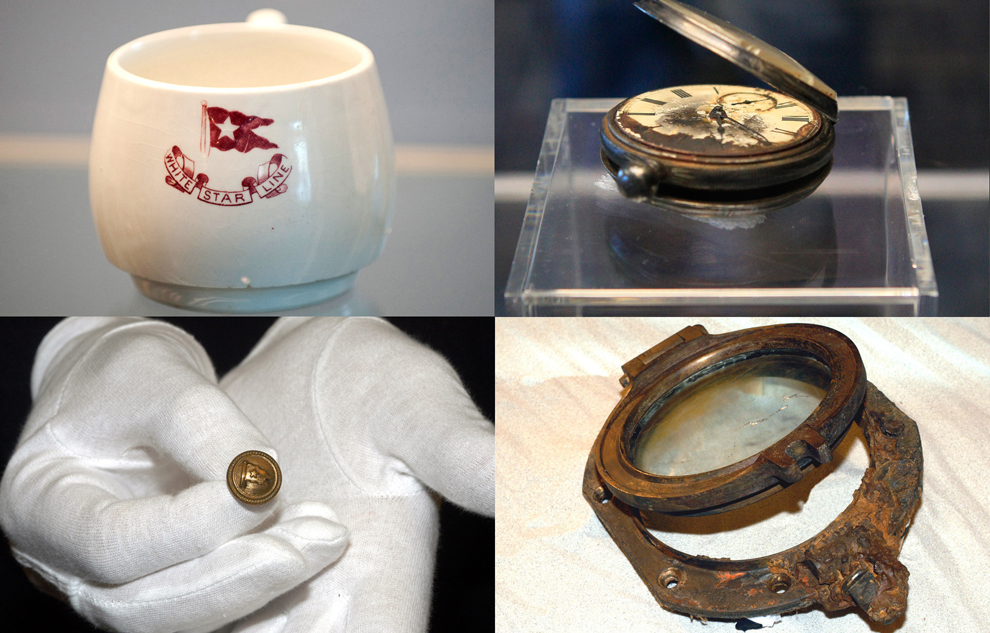

88. Около 5000 предметов поднято с "Титаника". Некоторые из них продаются на аукционах.

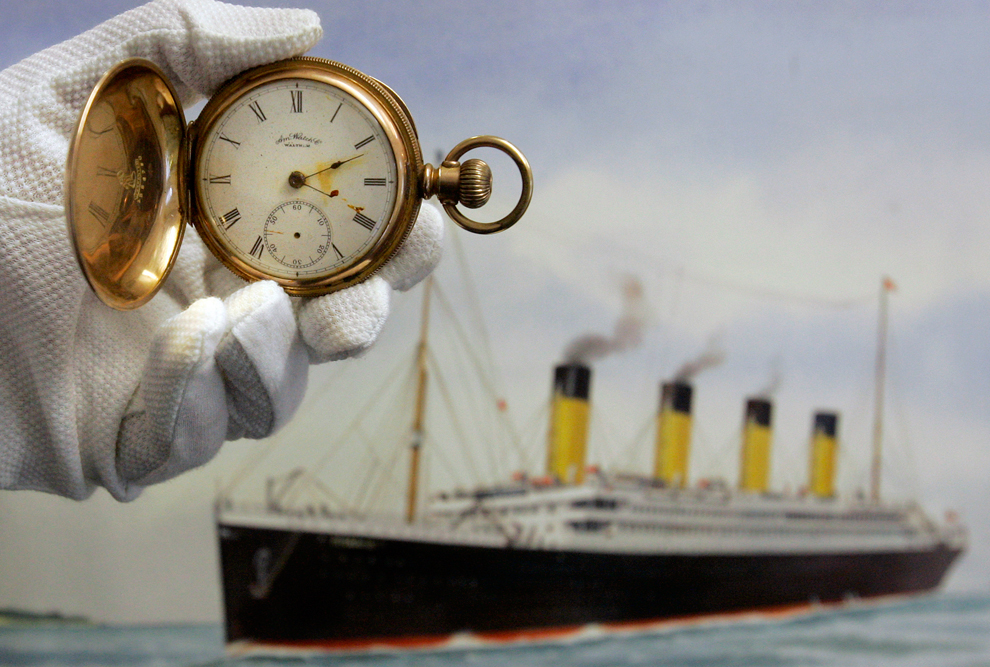

89. Золотые карманные часы "Waltham American" - личная вещь Карла Асплунда – на фоне картины Титаника, нарисованной Си Джем Эшфордом. Часы нашли на теле Карла.

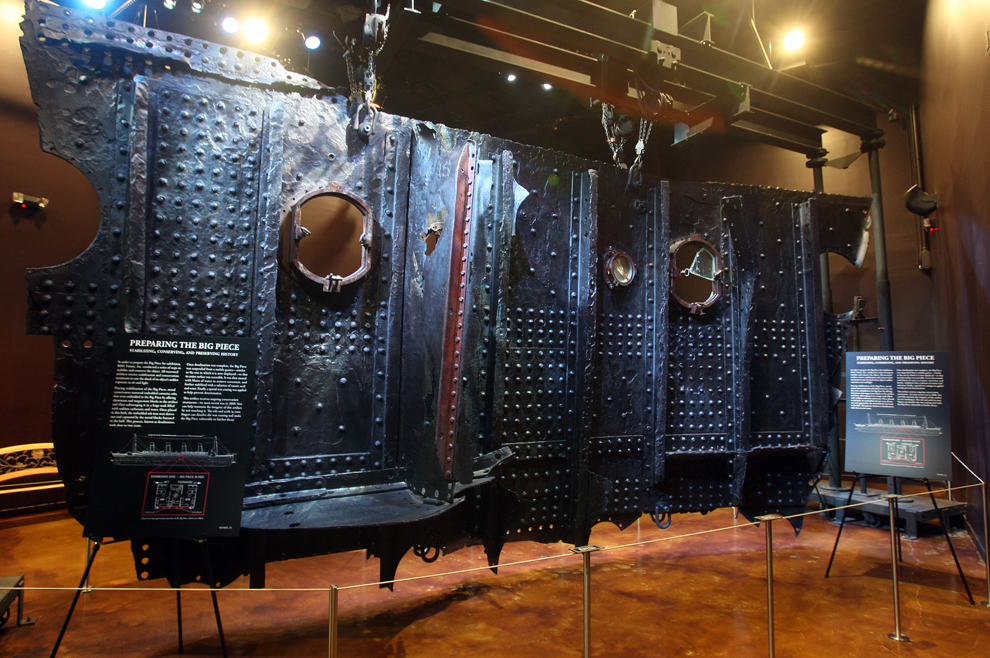

90. 17-тонный фрагмент пассажирского лайнера «Титаник», который был поднят со дна океана во время экспедиции на место кораблекрушения, 22 июля 2009 года.
91. На судостроительных верфях ирландского Белфаста построен самый большой музей, посвященный "Титанику".
92.

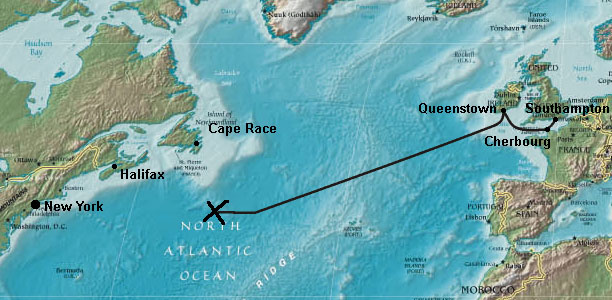

93. Путь "Титаника".
94. Элизабет Гледис Милвина Дин - англичанка, которая была последней из выживших пассажиров «Титаника» (1912-2009 гг.). В день крушения корабля ей было всего 2 месяца и 13 дней от роду. Милвина Дин умерла 31 мая 2009 года в возрасте 97 лет в доме престарелых в хэмпширском Эшурсте в 98-ю годовщину спуска "Титаника" на воду. 27 октября 2009 года ее прах был развеян в в порту Саутгемптона, откуда "Титаник" начал свой единственный рейс.
Архивные кадры кинохроники о строительстве ТИТАНИКАСовершить виртуальную ПРОГУЛКУРекомендую также посмотреть документальный фильм Джеймса Камерона ПРИЗРАКИ БЕЗДНЫ: ТИТАНИК (2003 год)
посмотрите также КАТАЛОГ ВСЕХ МОИХ ЗАПИСЕЙЯ в соц. сетях (ВКОНТАКТЕ) (В ФЕЙСБУКЕ)chronograph.livejournal.com
"Титаник" ("Titanic") - крупнейшее пассажирское судно начала XX века. Был вторым из трех параходов-близнецов, произведенных британской компанией "Уайт Стар Лайн" (White Star Line). Строительство судна началось 31 марта 1909 года в Северной Ирландии. Главным конструктором корабля был Томас Эндрюс.
"Титаник" ("Titanic") - крупнейшее пассажирское судно начала XX века. Он был вторым из трех параходов-близнецов, произведённых британской компанией "Уайт Стар Лайн" (White Star Line). Строительство судна началось 31 марта 1909 года в Северной Ирландии. Главным конструктором корабля был Томас Эндрюс.
Киль "Титаника" был заложен не верфях фирмы "Харленд энд Волфф" в Куинс-Айлэнде возле Белфаста. Судно строилось с помощью самого большого в мире портального крана, рядом с лайнером "Олимпик", принадлежавшем "Уайт Стар Лайн". В строительстве было задействовано три тысячи человек.На "Титанике" имелось восемь стальных палуб, расположенных друг над другом на расстоянии 2,5-3,2 метров. Самая верхняя - шлюпочная палуба, под ней семь палуб, обозначенных сверху вниз буквами от A до G, затем настил второго дна, а еще ниже на расстоянии около полутора метров от киля, второе дно. Только палубы C, D, E и F протягивались по всей длине судна.
Строительство "Титаника" и "Олимпика"
Шлюпочная палуба и палуба А не доходили ни до носовой части, ни до кормы, а палуба G и настил второго дна располагались только в передней части судна - от котельных отделений до носа и в кормовой части - от машинного отделения до среза кормы.Для обеспечения живучести корабль имел двойное дно, а его корпус разделяли 16 водонепроницаемых отсеков.Второе дно "Титаника" располагалось в полутора метрах над килем. На нем были установлены котлы, поршневые паровые машины, паровая турбина и электрогенераторы. На участке машинного отделения второе дно могло подниматься на 2,1 м над килем, что позволило бы увеличить защиту лайнера при повреждении внешней обшивки.
Водонепроницаемые переборки поднимались от второго дна до палубы ‑ они были настолько прочными, что могли бы выдержать любое давление.На "Титанике" были установлены три винта и комбинированная силовая установка. Она состояла из двух групп четырехцилиндровых поршневых паровых машин, приводивших во вращение два трехлопостных боковых винта, каждый весом 38 тонн, и паровой турбины низкого давления, вращавшей четырехлопастной средний винт весом 22 тонны.
Огромное судно, каким был "Титаник", должно было иметь достаточное количество электроэнергии. К распределительной сети были подсоединены 10 тысяч лампочек, 562 электрообогревателя, прежде всего в каютах I класса, 153 электромотора, в том числе электроприводы для восьми кранов общей грузоподъемностью 18 тонн, четыре грузовые лебедки грузоподъемностью 750 кг.Электричество обеспечивало работу вентиляторов в котельных и машинных отделениях, четырех лифтов для пассажиров, каждый на 12 человек, из которых три обслуживали пассажиров I класса и один - II класса, и большое количество телефонов. Помимо основных телефонных линий, соединявших мостик с носовой частью, кормой, машинным отделением, вахтенным постом на передней мачте и другими важными участками, на "Титанике" имелся коммутатор с 50 линиями, обеспечивавшими связь с другими помещениями и постами судна.
Электричество питало также пятикиловаттный генератор беспроволочной телеграфной станции "Маркони", электроприборы в гимнастическом зале, десятки машин и приборов в кухнях, нагреватели и холодильники.Радиооборудование от фирмы "Маркони", которое поступило на борт 2 апреля, позволяло гарантировать дальность сигнала 250 миль, а ночью при хорошей погоде - до 2 тысяч.
Строительство "Титаника"
Над палубами "Титаника" возвышались четыре эллипсовидные трубы. Диаметр каждой из них составлял 7,3 м. Расстояние между верхними краями труб и килем достигало 53,5 м. Три первые трубы отводили дым из топок котлов, а последняя, расположенная над отсеком турбины, выполняла функции вытяжного вентилятора. К ней был подведен трубопровод для вентиляции судовых кухонь. Еще больше чем трубы, поднимались передняя и задняя мачты.Обе мачты были стальные, а верхняя их часть была сделана из тикового дерева. На передней мачте на высоте 29 м над ватерлинией размещался наблюдательный пост, знаменитое "воронье гнездо". Добраться до него можно было по металлическому трапу, расположенному внутри полой мачты, входная дверь к которому находилась на уровне трубы С. На высоте 15 м над трубами между обеими мачтами были натянуты антенны судовой радиостанции.Общие данные судна: - порт приписки - Ливерпуль, - бортовой номер - 401, - позывной сигнал - MGY.Размеры корабля:- длина - 259,83 метров, - ширина - 28,19 метров, - масса - 46,328 тысяч тонн, - водоизмещение - 52,31 тысячи тонн, - высота от ватерлинии до шлюпочной палубы - 19 метров, - расстояние от киля до верхушки трубы - 55 метров, - осадка - 10,54 метра.Технические данные: - паровые котлы - 29, - водонепроницаемые отсеки - 16, - предельная скорость - 23 узла.Спасательные средства: - стандартных шлюпок - 14 (65 мест), - разборных лодок - 4 (47 мест).
31 мая 1911 года "Титаник" был спущен на воду. Спустя десять месяцев, 2 апреля 1912 г., "Титаник" успешно прошел ходовые испытания, проводившиеся под наблюдением чиновников министерства торговли, которые по британским законам о торговом флоте, являлись главной контрольной инспекцией. С помощью буксира "Титаник" по каналу Виктории был выведен из Белфаста в Ирландское море, где плавал в течение нескольких часов. В это время проверялось все его оборудование, включая радиоаппаратуру.
За полночь в среду 3 апреля "Титаник" достиг Саутгемптона, откуда через неделю должен был отправиться в свой первый рейс через океан. Судно встало на рейде в отведенном для него месте. "Титаник" отшвартовался в Океанском доке, и в течение нескольких дней работники министерства торговли проводили его контроль. В том числе были осмотрены спасательные шлюпки, сигнальные ракеты и прочее спасательное оборудование. Было признано, что оно соответствует действующим тогда предписаниям. Контроль осуществлял главный инспектор министерства капитан Кларк.
10 апреля в 13 часов "Титаник" отправился в свое первое и последнее плавание - из города Саутгемптон (Великобритания) в Нью-Йорк (США). 14 апреля корабль затонул, столкнувшись с айсбергом. Число погибших, по различным данным, колеблется от 1,4 тысяч до 1,517 тысяч человек (всего на борту было приблизительно 2,2 тысячи человек).
ria.ru
Одна из крупнейших катастроф последних столетий все еще будоражит умы. Популярный фильм сделал историю гибели «Титаника» романтичной, но и шокирующей она остается по-прежнему. Вот интересные факты, которые помогут вам больше узнать о легендарном корабле.
Катастрофа «Титаника» случилась не так давно, но его история началась много столетий назад. Когда создатели думали над названием, они хотели найти слово, которое помогло бы выразить невероятные размеры корабля. Кроме того, оно должно было бы выражать значимость такого события в кораблестроении. Представители компании "Харленд энд Вулф", создавшей корабль, нашли нужное название в греческой мифологии. Слово «титаник» связано с титанами, древнегреческими богами. По легенде, несмотря на свой невероятный размер, они были повержены молодыми богами-олимпийцами, Зевсом и Афиной. Неудивительно, что созданный параллельно с «Титаником» корабль был назван «Олимпик». Оба судна были сконструированы одновременно и были весьма схожи по дизайну.
Люди начали гибнуть на «Титанике» еще во время его создания. Работы на корабле шли более сотни лет назад, с 1908 по 1911 гг., и тогда вопросы безопасности и охраны здоровья работников никого особенно не волновали. Рабочие даже не носили касок при строительстве! Шесть человек погибли на самом корабле во время его создания, зарегистрированы были и двести сорок шесть травм. Это можно посчитать дурным предзнаменованием – корабль будто бы сразу же был обречен. Ходят также слухи, что один рабочий погиб прямо перед отправлением корабля.
Неужели «Титаник» был проклят? Прежде чем так подумать, вспомните количество жертв на других строительных площадках того времени – увы, отсутствие техники безопасности может быть куда вреднее проклятий.
Невероятный размер сделал «Титаник» частью культуры еще до запуска корабля. Компания, которая его проектировала, хотела с гордостью сообщать пассажирам, что создала крупнейший корабль в мире. Практически любой факт о размерах «Титаника» можно дополнить восклицательным знаком. К примеру, крепления, фиксирующие обшивку корабля, весили больше тысячи тонн! Чтобы поворачивать руль, требовались отдельные двигатели! Два самых главных двигателя весили более семисот тонн! Все детали корабля были столь массивными, что кажутся невероятными даже по современным стандартам.
Корабль был не только самым масштабным, но и крайне вредным для окружающей среды. Единственным способом передвижения такой махины в те времена был паровой двигатель, для которого «Титанику» требовалось по шестьсот тонн угля в день. Сто семьдесят рабочих трудились круглосуточно семь дней в неделю, чтобы поддерживать пламя в печах двигателей корабля. В море попадали по сто тысяч тонн пепла ежедневно.
Интересный факт – «Титаник» был не просто кораблем для путешествий, но и судном для перевозки почты. Количество перевозимых сообщений было просто колоссальным. Корабль больше напоминал плывущий город. Пассажиры тоже пользовались почтой – на корабле было пять клерков, которые по семь дней в неделю занимались сортировкой писем. В день им приходилось сортировать до шестидесяти тысяч конвертов!
Этот факт наиболее сильно связан с трагедией корабля. По бортам можно было разместить шестьдесят четыре шлюпки, в каждой из которых разместилось бы по шестьдесят пять человек. Это позволило бы спасти три тысячи пятьсот пассажиров. Но в первом плаванье у корабля было всего двадцать шлюпок. Этого было совершенно недостаточно для двух тысяч двухсот двадцати трех человек на корабле. Именно поэтому крушение корабля стало такой масштабной трагедией – люди просто не имели шанса спастись.
Это один из самых противоречивых фактов. Рядом с «Титаником» в ту ночь пересекал Атлантику и другой корабль, «Калифорниец». С него команду гиганта предупредили о ледовой корке. На «Калифорнийце» решили переждать ночь, чтобы не столкнуться с айсбергами, «Титанику» предлагалось сделать то же самое. Но команда «Титаника» решила, что предосторожности не нужны, корабль продолжил ход. Когда корабль потерпел крушение, команда пыталась привлечь внимание других моряков. С «Калифорнийца» видели огни, но ничего не предприняли. Капитан решил послать ответный сигнал Морзе с помощью лампы, но, скорее всего, свет на «Титанике» просто не заметили. Когда утром команда «Калифорнийца» узнала о катастрофе, спасать людей было уже слишком поздно.
Обломки «Титаника» разыскивали до 1985 года. Только после этого история крушения стала проясняться. Долгое время предполагалось, что корабль утонул целиком. Пассажир проплывавшей мимо «Карпатии» описывал, что «Титаник» развалился на две части перед тем, как уйти под воду, но это оставалось лишь теорией. В сентябре 1985 команда французских и американских исследователей нашли корабль – он действительно распался на две части.
История о том, что на борту было золото, – миф. Самым дорогим предметом на корабле была картина, стоимость которой составляла сто тысяч долларов. Впрочем, после катастрофы ценность обрели и другие вещи – все, что было обнаружено на морском дне, стало важным из-за известности корабля.
Трагическая история корабля привлекла множество людей в кинотеатры. Фильм Джеймса Кэмерона, в котором сыграл Леонардо ди Каприо, стал одним из самых известных за всю историю кинематографа. Это драма, в которой нет документальных деталей, но сюжет вполне достоверный – Кэмерон занимался перед съемками серьезными исследованиями. Все помещения были сделаны точно такими, какими были на корабле, и события во время катастрофы соответствовали историям очевидцев.
fb.ru
О проекте «Титаник II» можно смело снимать кино, в котором главный герой, эксцентричный миллиардер из Австралии, своим авантюрным имиджем напоминает Остапа Бендера, а искусная копия легендарного «Титаника», которую (пока в виде проекта) невооруженным глазом не отличишь от оригинала, производится… Где бы вы думали? В Китае!
Сергей Апресов
18 апреля 2013 17:37
В последнее десятилетие Голливуд надежно встал на рельсы ремейков и сиквелов. В нынешнем году ожидается выход 31-го продолжения ранее успешных кинокартин и 17 новых версий нестареющей классики. Режиссеры и продюсеры твердо знают: зрителю может понравиться или не понравиться их фильм, но он обязательно купит билет в кино, чтобы вновь увидеться со старыми знакомыми героями. По сути, беспроигрышный вариант.
Клайв Палмер. Владелец компании «Блю стар лайн», автор проекта «Титаник II». «Мы хотели бы отдать дань уважения инженерам и художникам, создавшим грандиозный и величественный «Титаник». Ведь вследствие недолгой жизни лайнера их работа так и не была оценена по достоинству».
Австралийский миллиардер Клайв Палмер решил перенести успешную киношную концепцию в реальную жизнь и уже в 2016 году явить миру современную копию знаменитого «Титаника». Самопровозглашенный «король ремейков» от промышленности, сколотивший состояние на добыче железной руды, известен своими безумными проектами. В частности, он хотел населить гольф-поле собственного отеля Palmer Coolum Resort, на котором, между прочим, проводится престижнейший турнир австралийского чемпионата по гольфу с вековой историей… гигантскими механическими динозаврами. Или возродить цельнометаллические цеппелины для коммерческого использования. К сожалению или к счастью, ни одно из его эксцентричных начинаний пока что не увенчалось успехом.
Стив Холл. Исторический консультант проекта «Титаник II» по экстерьеру. «До наших дней не дошли чертежи спасательных шлюпок «Титаника». Вполне возможно, их и не было вовсе: в те времена шлюпки такого рода, как правило, изготавливались на глазок. Спасательным средствам тогда не уделяли много внимания — ведь лайнер считался непотопляемым».
А еще Палмер жаловался, что лично Барак Обама, Фонд Рокфеллера, ЦРУ и «Гринпис» сообща плетут интриги, чтобы помешать его австралийскому бизнесу. А затем объявил о своем намерении баллотироваться в парламент сразу после пресс-конференции о закладке «Титаника II».
Дэниэл Клисторнер. Исторический консультант проекта «Титаник II» по интерьерам. «К моменту постройки «Титаника» каюты океанских лайнеров давно опередили номера лучших отелей по комфорту и качеству отделки. И если каюты третьего класса оставались спартанскими, то второй класс в плане роскоши уже многократно превосходил лучшие гостиничные аппартаменты».
Несмотря на все вышесказанное, «Титаник II» — вполне серьезный проект, над которым Палмер работает с несвойственной самому себе последовательностью. Летом прошлого года за разработку судна взялась финская компания Deltamarin, в портфолио которой ни много ни мало крупнейший пассажирский лайнер в мире — «Оазис морей».
Осенью к проекту подключилась сильнейшая команда консультантов. Историческим консультантом по внешнему облику «Титаника II» стал Стив Холл, а за аутентичность интерьеров судна согласился отвечать Дэниел Клисторнер. Стив и Дэниел известны как соавторы одной из самых авторитетных книг о «Титанике» — Titanic: The Ship Magnificent. Исследованию знаменитого парохода они посвятили практически всю свою жизнь.
Капитанский мостик. Капитан Эдвард Смит управлял «Титаником» с капитанского мостика, располагавшегося в передней части шлюпочной палубы. Каюта капитана, штурманская рубка и спортивный зал находились неподалеку.
В «худсовет» нового «Титаника» также вошла Хелен Бензиджер, внучка знаменитой Молли Браун. «Непотопляемая Молли» прославилась тем, что не только спаслась при крушении «Титаника» в 1912 году, но и убедила команду спасательной шлюпки № 6 вернуться на место катастрофы, чтобы искать выживших в ледяной океанской воде. О Молли сняли фильм и поставили мюзикл, а ее внучка Хелен посвятила свою жизнь изучению биографии своей знаменитой бабушки. Наконец, к команде присоединился Терри Исмей, потомок самого Джозефа Брюса Исмея, главы компании «Уайт Стар Лайн», построившей «Титаник». Дж.Б. Исмей до конца жизни подвергался общественному порицанию за то, что оказался в числе 706 выживших (против 1502 погибших) в катастрофе, вместо того чтобы пойти на дно со своим детищем.
Клайв Палмер уже подписал контракт на строительство «Титаника II» с крупнейшей китайской верфью «Цзыньлин». Основанная в 1952 году близ города Цзянсу верфь производит крупные танкеры, баржи, контейнеровозы, плавучие доки и другие суда промышленного назначения. Однако «Титаник II» должен стать для «Цзыньлин» первым пассажирским лайнером в истории.
Гребные винты. Два винта диаметром 7,2 м имели прямой привод от поршневых паровых двигателей, а центральный пятиметровый винт так же напрямую приводился от турбины низкого давления.
«Титаник» был настоящим единоличником и не хотел ни с кем делиться своей славой. Его гибель лишила потомков каких-либо шансов построить точную копию легендарного лайнера. Трагедия, унесшая жизни полутора тысяч человек, вызвала колоссальный общественный резонанс во всем мире. Результатом стало принятие в 1914 году Международной конвенции по охране человеческой жизни на море (SOLAS), которая (в современной редакции) по сей день служит главным регулирующим документом по постройке, оборудованию и эксплуатации пассажирских судов.
В частности, SOLAS запрещает использовать для отделки судов массив дерева как пожароопасный материал. Так что даже с точки зрения отделки интерьеров «Титаник II» будет не столько копией, сколько стилизацией под оригинал. Впрочем, только истинный эксперт сможет заметить разницу. В отделке будет использоваться высококачественный деревянный шпон.
Лестница первого класса. Пассажиры первого класса поднимались на верхние палубы по шикарной лестнице, построенной в стиле Луи XIV. При желании сильные мира сего могли воспользоваться лифтом.
Авторы проекта обещают сохранить планировку оригинала на шести верхних палубах. На настоящем «Титанике» действовало разделение кают на три класса. Общественные места были расположены таким образом, чтобы пассажиры разных классов не встречались друг с другом. Еще бы, ведь первым классом путешествовали такие люди, как Джон Джэкоб Астор IV, который на тот момент считался богатейшим человеком в мире. А в третьем классе ютились эмигранты, надеявшиеся начать новую жизнь сразу по окончании путешествия из Саутгемптона в Нью-Йорк.
Новый «Титаник II» будет демократичнее. Пассажиры второго и третьего классов смогут сходить в первый класс на экскурсию. А там будет на что посмотреть: как и на оригинальном судне, сильным мира сего будут доступны турецкие бани, спортивный зал с любовно воссозданными деревянными тренажерами начала прошлого века, сквош-корт, библиотеки, курительные комнаты и знаменитый плавательный бассейн. Кроме того, на верхней палубе сохранится святая святых «Титаника» — каюта капитана Эдварда Смита, штурманская рубка и каюта «Маркони», из которой 15 апреля 1912 года в 00:15 с помощью 1,5-киловаттного искрового телеграфа был передан первый сигнал бедствия с исполина.
Парижское кафе. Кафе во французском стиле предлагало пассажирам первого класса изысканные блюда на свежем воздухе и замечательный вид с верхней палубы. Впрочем, в непогоду окна надежно закрывались, превращая кафе в закрытое помещение
Тем не менее современное двигательное и инженерное оборудование позволяет высвободить на судне куда больше места для пассажиров и развлекательной инфраструктуры. К тому же сегодняшние пассажиры уже привыкли к принципиально иному уровню комфорта, нежели тот, что был доступен сто лет назад. При схожей с оригинальным «Титаником» пассажировместимости (2435 пассажиров и 900 членов экипажа) новое судно предложит им больше личного пространства и развлечений. Чтобы не сталкиваться напрямую с вопросом о степени аутентичности жилых помещений, разработчики пока что указывают, что окончательная конфигурация кают еще не утверждена. По всей вероятности, каюты всех трех классов станут просторнее и приобретут собственные санузлы.
Каюты первого класса. В первом классе пассажиры могли рассчитывать на уровень комфорта и роскоши, недостижимый даже для пятизвездочных отелей на суше. Общественные места были организованы так, чтобы пассажиры из разных классов никогда не встречались
На месте выхлопных коллекторов оригинального «Титаника» появятся дополнительные аварийные лестницы. В самих трубах разместятся генераторы бутафорского дыма. В первых двух трубах появятся смотровые площадки. В плане развлечений «Титаник II» предпочтет соответствовать требованиям времени, а не исторической достоверности. На борту появится театр на 400 зрителей, казино, бизнес-центр.
Взглянув на чертежи старого и нового «Титаника» в профиль, поначалу трудно найти хоть какие-то отличия. Разработчикам «Блю Стар Лайн» (именно так по аналогии с «Уайт Стар Лайн» Палмер назвал свою компанию) удалось на удивление точно повторить очертания знаменитого лайнера. Длина судна составляет 269 м, всего на 8 см больше оригинала.
Спортивный зал. В спортзале пассажиры могли воспользоваться силовыми тренажерами, свободными весами, боксерскими грушами. В начале прошлого века тренажеры делались из дерева, но по функционалу напоминали современные.
Присмотревшись, мы все-таки увидим некоторую разницу. Ватерлиния у копии ниже, чем у оригинала. Осадка «Титаника II» составляет всего 7,5 м против 10,5 у прототипа. Верхняя «шлюпочная» палуба новичка поднимается над морем на 5,5 м выше, чем у предшественника. Объясняется это соображениями безопасности. Верхние пять палуб «Титаника», обозначавшиеся латинскими буквами от A до D сверху вниз, действительно воссозданы точно, насколько это возможно. Однако между палубами D и C появилась дополнительная палуба безопасности. На ней расположились 16 современных спасательных шлюпок на 150 человек и два плота на 400 человек, способные вместить всех пассажиров и команду. Дополнительную палубу пришлось вводить из-за директивы SOLAS, устанавливающей максимальную высоту спасательных шлюпок над ватерлинией не более 15 м.
Разработчикам удалось на удивление деликатно вписать в образ судна дополнительную палубу, не нарушив его исторических очертаний. Для этого они опустили палубы от D и ниже на 2,8 м, удалив так называемый орлоп-дек — самую нижнюю палубу, на которой у старых пароходов располагались бойлеры. Разумеется, декоративные реплики тех самых злополучных шлюпок, которые в 1912 году сумели спасти всего треть пассажиров и членов экипажа «Титаника», будут размещены на шлюпочной палубе на высоте 24 м от ватерлинии.
Столовая третьего класса. Интерьеры «Титаника II» будут насколько возможно точно воспроизводить убранство помещений прототипа. Правила безопасности запрещают использовать в отделке кораблей массив дерева, поэтому стены будут отделаны шпоном.
Спортивный зал. Задача полностью воссоздать спортзал «Титаника» — одна из самых интересных. Деревянные тренажеры должны выглядеть и работать так же, как сто лет назад, при этом обеспечивая нагрузки и комфорт современного уровня.
Азимутальные двигательные установки. Современные суда приводятся в движение установками типа Azipod. Это электродвигатель с приводом на гребной винт, размещенный в обтекаемом поворотном корпусе.
Турецкие бани. Бани, бассейн и сквош-корт — одни из самых знаменитых помещений «Титаника». Однако для современных взыскательных пассажиров спа-заведений на борту будет намного больше, чем в оригинале.
Плавательный бассейн. Интерьер бассейна будет тщательно воссоздан по сохранившимся фотографиям «Титаника». В длину бассейн будет занимать всего 9 метров, зато в глубину — целых три палубы.
Двигатель Wartsila 12V46F. Дизель-генераторные установки финской компании Wartsila — стандарт де факто для всех современных пассажирских судов. На «Титанике II» будут установлены два 12-цилиндровых и два 8-цилиндровых дизеля серии 46F.
Стремительность и утонченность корпусу «Титаника» придавала кривизна борта. Из технологических соображений создатели «Титаника II» решили отказаться от этого изыска, однако это почти незаметно невооруженному глазу: кривизна борта вполне успешно имитируется надстройками на палубе C.
Однако новый «Титаник» похож на старый только в профиль. Он заметно шире прототипа (32,2 м против 28,19) и дает меньшую осадку за счет более плоского днища и меньшего водоизмещения (35 500 т против 52 310). Такая форма позволяет судну меньше крениться на волнах. Избежать морской болезни пассажирам помогут и автоматические стабилизаторы (как на подводной лодке) с компьютерным управлением.
Кроме того, более плоское днище снижает гидродинамическое сопротивление лайнера, делая его более экономичным. По схожим причинам на «Титанике II» появился носовой бульб — непременный атрибут любого современного судна. Разумеется, корпус реплики будет сварным, а не клепаным, как раньше.
www.popmech.ru
Прошло ровно 100 лет со дня самой знаменитой морской катастрофы в истории — крушения Титаника. В ночь с 14 на 15 апреля 1912 года судно столкнулось с айсбергом и затонуло в водах Северной Атлантики.
Среди всех морских катастроф, произошедших в мирное время, по числу жертв Титаник занимает третье место — 1 517 человек.
Вспоминаем события 100-летней давности.
45 фото
Титаник был построен в 1909—1911 годах судостроительной компанией «Харланд энд Вольф» (Белфаст, Северная Ирландия). На фотографии: рабочие идут с завода «Харланд энд Вольф» в Белфасте. На заднем фоне виден еще строящийся корабль, 1911 год. (Фото Photographic Archive | Harland & Wolff Collection | Cox):
Титаник был спущен на воду 31 мая 1911 года. На фотографии: судно на верфи «Харланд энд Вольф» перед спуском на воду, 1911 год:
В апреле 1912 года крупнейший пассажирский лайнер в мире отправился из английского порта Саутгемптон в Нью-Йорк в свое первое и последнее путешествие. На его борту находились богатейшие люди мира. (Фото United Press International):
Отправление из английского порта Саутгемптон, 10 апреля 1912. Размеры Титаника — 269 метров в длину, 28.2 метра в ширину, 18.4 метра в высоту. Титаник был выше большинства городских зданий того времени. (Фото AP):
Титаник был не только самым крупным, но и самым роскошным лайнером своего времени: здесь находились тренажерные залы, бассейны, библиотеки, высококлассные рестораны и роскошные каюты. На фотографии: один из ресторанов. (Фото The New York Times Photo Archives | American Press Association):
На Титанике было три класса: 1-й, 2-й и 3-й. Это фотография помещения второго класса. (Фото The New York Times Photo Archives | American Press Association):
Английский морской офицер 100 лет со дня крушения Титаника (27 января 1850 — 15 апреля 1912). (Фото The New York Times Archives):
Уильям Макмастер Мэрдок — первый помощник капитана. Именно он нес вахту и не смог предотвратить столкновение с айсбергом. Уильям Мэрдок погиб вместе с Титаником.
В одноименном фильме Джеймса Камерона показано, как Мэрдок взял у богатого пассажира деньги за право сесть в шлюпку, застрелил двух пассажиров, а затем и застрелился сам. Все это не соответствует действительности. На самом деле Уильям Мэрдок честно выполнил свой долг и сделал все для того, чтобы спасти как можно больше людей. 75% всех спасенных с «Титаника» были эвакуированы с правого борта, где спасательной операцией командовал именно Уильям Мэрдок. (Фото AP):
Фотография айсберга высотой 30 метров, с которым, предположительно, и столкнулся Титаник. Снимок сделан с борта кабелепрокладчика «Мина», который был одним из первых кораблей, обнаруживших обломки Титаника. По словам экипажа «Мины», это был единственный айсберг вблизи места катастрофы.
Айсберг принадлежал к редкому типу «черных айсбергов», т.е. перевернувшихся так, что на поверхность попадает их темная подводная часть. Из-за этого он был замечен слишком поздно. В момент столкновения айсберга с Титаником возникло давление 2.5 тонны на кв.см. Толстый металл бы выдержал, но не выдержали заклепки, скрепляющие металлические листы корпуса Титаника. Швы разошлись на длину около 90 метров, повредив сразу 5 из 16 условно водонепроницаемых отсеков корабля. (Фото United States Coast Guard):
С Титаника спаслись почти все женщины и дети из кают 1 и 2 классов. Больше половины женщин и детей из кают 3 класса погибли, т.к. им было трудно выбраться наверх через лабиринты узких коридоров. Также, погибли почти все мужчины. Всего при крушении Титаника погибло 1 517 человек.
На фотографии: спасательная шлюпка «Титаника», снятая одним из пассажиров парохода «Карпатия», Именно «Карпатия» сняла со шлюпок спасшихся пассажиров «Титаника» (712 человека). (Фото National Maritime Museum | London):
Еще одна фотография, сделанная пассажиром парохода Карпатия, запечатлевшая шлюпки со спасенными пассажирами Титаника. (Фото National Maritime Museum | London):
На борту Титаника было 2 229 человек, а общая вместимость спасательных шлюпок составляла только 1 178 человек. Причина была в том, что по действовавшим тогда правилам, общая вместимость спасательных шлюпок зависела от тоннажа судна, а не от количества пассажиров и членов экипажа. А без шлюпки, только в спасательном жилете выжить было почти невозможно: температура забортной воды была всего 0.56 градусов по Цельсию.
На снимке: шлюпка забирает из воды пассажира в спасательном жилете. (Фото Paul Treacy | EPA | PA):
Выжившие пассажиры сходят на берег со спасательного судна «Карпатия», Нью-Йорк, 17 апреля 1912. (Фото American Press Association):
Встречающие выживших пассажиров с Титаника, Нью-Йорк. (Фото The New York Times Photo Archives | Times Wide World):
На фотографии: семья, которая была на борту Титаника. Дочь и мать выжили, отец погиб. (Фото AP):
Нью-Йорк, 14 апреля 1912. Люди на улицах ждут новостей о судьбе пассажиров затонувшего Титаника. (Фото AP):
Редакция газеты «Нью Йорк таймс», 15 апреля 1912. (Фото The New York Times Photo Archives):
На улице в Нью-Йорке вывешивают последние новости о количестве выживших и погибших. (Фото The New York Times Photo Archives):
Самые первые статьи из журнала Огонек, вышедшего в апреле 1912 года. Так в России узнавали подробности во времена, когда не было интернета, телевидения и даже радио. Стоит отметить, что когда затонул Титаник, в России это было утро 2 апреля по Юлианскому календарю, а в Европе и Америке — ночь с 14 на 15 по Григорианскому календарю:
Открытка с Титаником, 1912 год. (Фото New York Times Archives):
Редчайший экспонат — билет на первый и последний рейс Титаника. (Фото ):
Обломки Титаника были обнаружены 1 сентября 1985 года. Это сделал бывший командир управления ВМС США и профессор океанологии Роберт Дуэйн Баллард. Первоначально он планировал оставить в тайне координаты местоположения судна, чтобы никто не смог осквернить это место, которое он считал кладбищем.
При первом погружении команда Балларда подтвердила тот факт, что при погружении «Титаник» разломился надвое.
На фотографии: «Титаник» на дне Атлантического океана на глубине 3 750 метров. 1999 год. (Фото P.P. Shirshov Institute of Oceanology):
Среди всех морских катастроф, произошедших в мирное время, по числу жертв Титаник занимает третье место — 1 517 человек.
Печальное 1-е место принадлежит филлипинскому парому «Донья Пас», столкнувшимся в 1987 году с нефтяным танкером. В столкновении и последующем за ним пожаре погибло более 4 тысяч человек.
2-е место принадлежит деревянному колесному пароходу «Султанша», затонувшему 27 апреля 1865 года на реке Миссисипи из-за взрыва парового котла и пожара. Погибло более 1 700 человек.
Винт Титаника на дне океана, 12 сентября 2008. (Фото RMS Titanic, Inc. | AP):
Правый борт Титаника, 28 августа 2010. (Фото Premier Exhibitions, Inc.| Woods Hole Oceanographic Institution):
(Фото Institute for Archaeological Oceanography & Institute for Exploration/University of Rhode Island Grad. School of Oceanography):
Один из винтов корабля, лежащий на дне Атлантического океана. (Фото Ralph White | AP):
17-тонную часть корпуса Титаника поднимают на поверхность, 1998 год. (Фото RMS Titanic, Inc., via Associated Press):
Та же 17-тонная часть от Титаника, 22 июля 2009. (Фото RMS Titanic, Inc., via Associated Press):
По морскому дну было разбросано огромное количество различных предметов, среди которых были части судна, предметы интерьера и личные вещи пассажиров. На аукционе в апреле 2012 года, приуроченному к 100-летию со дня крушения Титаника, 5 000 вещей были проданы единым лотом.
Позолоченные карманные часы, поднятые со дна Атлантического океана. (Фото Kirsty Wigglesworth Associated Press):
Деньги. (Фото Stanley Leary | Associated Press):
Фотографии из коллекции Лилиан Асплунд (справа), выжившей во время крушения Титаника. Тогда ей было 5 лет. (Фото Kirsty Wigglesworth | Associated Press):
Бинокль, расческа, посуда и треснутая лампа. (Фото Michel Boutefeu | Getty Images,Chester Higgins Jr. | The New York Times):
Очки. (Фото Bebeto Matthews | Associated Press):
Хронометр с капитанского мостика. (Фото Alastair Grant | AP):
(Фото Chang W. Lee | The New York Times):
Ложки. (Фото Douglas Healey | Associated Press):
Позолоченная сумочка. (Фото Mario Tama | Getty Images):
Еще несколько фотографий Титаника. Носовая и кормовая части судна были найдены на дне океана в 650 метрах друг от друга. (Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, Woods Hole Oceanographic Institution):
Это первое полное изображение затонувшего Титаника, собранное из 1 500 отдельных снимков высокого разрешения, полученных с помощью сонаров — средств звукового обнаружения подводных объектов с помощью акустического излучения. Вид сверху. (Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, WHOI). (Кликабельно, 2400×656 px):
Правый борт. При погружении в океан, Титаник сначала ударился о дно носовой частью. (Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, WHOI). (Кликабельно, 2400×668 px):
Раскуроченная корма. Вид сбоку. Кроме того, самая лучшая сталь того времени, из которой был изготовлен «Титаник», становилась хрупкой при низкой температуре. (Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, WHOI). (Кликабельно, 2400×824 px):
Раскуроченная корма. Вид сверху. (Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, WHOI):
(Фото COPYRIGHT© 2012 RMS TITANIC, INC; Produced by AIVL, WHOI). (Кликабельно, 2400×1516 px):
Два двигателя Титаника — крупнейшего пассажирского лайнера в мире на момент постройки, который считался непотопляемым. (Кликабельно, 2400×1692 px):
Интересный факт: последняя из выживших пассажиров «Титаника», Миллвина Дин, которой на момент крушения лайнера было 2.5 месяца, умерла 31 мая 2009 года в возрасте 97 лет.
loveopium.ru
