Скептики утверждают, что создание ядерного двигателя – это не значительный прогресс в области науки и техники, а лишь «модернизация парового котла», где вместо угля и дров в качестве топлива выступает уран, а в качестве рабочего тела – водород. Настолько ли бесперспективен ЯРД (ядерный реактивный двигатель)? Попробуем разобраться.
Все заслуги человечества в освоении околоземного космического пространства можно смело отнести на счет химических реактивных двигателей. В основе работы таких силовых агрегатов - преобразование энергии химической реакции сжигания топлива в окислителе в кинетическую энергию реактивной струи, и, следовательно, ракеты. В качестве топлива используются керосин, жидкий водород, гептан (для жидкотопливных ракетных двигателей (ЖТРД)) и полимеризованная смесь перхлората аммония, алюминия и оксида железа (для твердотопливных (РДТТ)).
Общеизвестно, что первые ракеты, используемые для фейерверков, появились в Китае еще во втором столетии до нашей эры. В небо они поднимались благодаря энергии пороховых газов. Теоретические изыскания немецкого оружейника Конрада Хааса (1556), польского генерала Казимира Семеновича (1650), русского генерал-лейтенанта Александра Засядко внесли существенный вклад в развитие ракетной техники.
Патент на изобретение первой ракеты с ЖТРД получил американский ученый Роберт Годдард. Его аппарат при весе 5 кг и длине около 3 м, работавший на бензине и жидком кислороде, в 1926 году за 2,5 с. пролетел 56 метров.
Серьезные экспериментальные работы по созданию серийных химических реактивных двигателей стартовали в 30-х годах прошлого века. В Советском Союзе пионерами ракетного двигателестроения по праву считаются В. П. Глушко и Ф. А. Цандер. С их участием были разработаны силовые агрегаты РД-107 и РД-108, обеспечившие СССР первенство в освоении космического пространства и заложившие фундамент для будущего лидерства России в области пилотируемой космонавтики.
При модернизации ЖТРД стало ясно, что теоретическая максимальная скорость реактивной струи не сможет превысить 5 км/с. Для изучения околоземного пространства этого может быть и достаточно, но вот полеты к другим планетам, а тем более звездам останутся для человечества несбыточной мечтой. Как следствие, уже в середине прошлого века стали появляться проекты альтернативных (нехимических) ракетных двигателей. Наиболее популярными и перспективными выглядели установки, использующие энергию ядерных реакций. Первые экспериментальные образцы ядерных космических двигателей (ЯРД) в Советском Союзе и США прошли тестовые испытания еще в 1970 году. Однако после Чернобыльской катастрофы под нажимом общественности работы в этой области были приостановлены (в СССР в 1988 году, в США – с 1994).
В основе функционирования ядерных силовых установок лежат те же принципы, что и у термохимических. Различие заключается лишь в том, что нагрев рабочего тела осуществляется энергией распада или синтеза ядерного горючего. Энергетическая эффективность таких двигателей значительно превосходит химические. Так например, энергия, которую может выделить 1 кг самого лучшего топлива (смесь бериллия с кислородом) – 3×107 Дж, тогда как для изотопов полония Po210 эта величина составляет 5×1011 Дж.
Высвобождаемая энергия в ядерном двигателе может использоваться различными способами:
нагревая рабочее тело, испускаемое через сопла, как в традиционном ЖРД,после преобразования в электрическую, ионизируя и разгоняя частицы рабочего тела,создания импульса непосредственно продуктами деления или синтеза.В качестве рабочего тела может выступать даже обычная вода, но гораздо эффективнее будет применение спирта, аммиака или жидкого водорода. В зависимости от агрегатного состояния топлива для реактора ядерные двигатели ракет подразделяют на твердо-, жидко- и газофазные. Наиболее проработан ЯРД с твердофазным реактором деления, использующий в качестве топлива ТВЭЛы (тепловыделяющие элементы), применяемые на атомных электростанциях. Первый такой двигатель в рамках американского проекта Nerva прошел наземные тестовые испытания в 1966 году, проработав около двух часов.
В основе любого ядерного космического двигателя лежит реактор, состоящий из активной зоны и бериллиевого отражателя, размещенных в силовом корпусе. В активной зоне и происходит деление атомов горючего вещества, как правило, урана U238, обогащенного изотопами U235. Для придания процессу распада ядер определенных свойств, здесь же расположены и замедлители – тугоплавкие вольфрам или молибден. В случае если замедлитель включают в состав ТВЭЛов, реактор называют гомогенным, а если размещают отдельно – гетерогенным. В состав ядерного двигателя также входят блок подачи рабочего тела, органы управления, теневая радиационная защита, сопло. Конструктивные элементы и узлы реактора, испытывающие высокие термические нагрузки, охлаждаются рабочим телом, которое затем турбонасосным агрегатом нагнетается в тепловыделяющие сборки. Здесь происходит его нагрев почти до 3 000˚С. Истекая через сопло, рабочее тело создает реактивную тягу.
Типичными органами управления реактором служат регулирующие стержни и поворотные барабаны, выполненные из вещества, поглощающего нейтроны (бора или кадмия). Стержни размещают непосредственно в активной зоне или в специальных нишах отражателя, а поворотные барабаны – на периферии реактора. Перемещением стержней или поворотом барабанов изменяют количество делящихся ядер в единицу времени, регулируя уровень энерговыделения реактора, и, следовательно, его тепловую мощность.
Для снижения интенсивности нейтронного и гамма-излучения, опасного для всего живого, в силовом корпусе размещают элементы первичной реакторной защиты.
Жидкофазный ядерный двигатель принципом работы и устройством аналогичен твердофазным, но жидкообразное состояние топлива позволяет увеличить температуру протекания реакции, а, следовательно, тягу силового агрегата. Так если для химических агрегатов (ЖТРД и РДТТ) максимальный удельный импульс (скорость истечения реактивной струи) – 5 420 м/с, для твердофазных ядерных и 10 000м/с – далеко не предел, то среднее значение этого показателя для газофазных ЯРД лежит в диапазоне 30 000 – 50 000 м/с.
Существуют проекты газофазного ядерного двигателя двух типов:
Открытого цикла, при котором ядерная реакция протекает внутри плазменного облака из рабочего тела, удерживаемого электромагнитным полем и поглощающего все образовавшееся тепло. Температура может достигать нескольких десятков тысяч градусов. В этом случае активную область окружает термостойкое вещество (например, кварц) – ядерная лампа, свободно пропускающая излучаемую энергию.В установках второго типа температура протекания реакции будет ограничена температурой плавления материала колбы. При этом энергетическая эффективность ядерного космического двигателя несколько снижается (удельный импульс до 15 000 м/с), но повышается экономичность и радиационная безопасность.
Формально, изобретателем силовой установки на атомной энергии принято считать американского ученого и физика Ричарда Фейнмана. Старт масштабных работ по разработке и созданию ядерных двигателей для космических кораблей в рамках программы Rover был дан в научно-исследовательском центре Лос-Аламос (США) в 1955 году. Американские изобретатели отдали предпочтение установкам с гомогенным ядерным реактором. Первый экспериментальный образец «Киви-А» был собран на заводе при атомном центре в Альбукерке (Нью-Мексико, США) и испытан в 1959 году. Реактор располагался на стенде вертикально соплом вверх. В ходе испытаний нагретая струя отработанного водорода выбрасывалась непосредственно в атмосферу. И хотя ректор проработал на малой мощности всего лишь около 5 минут, успех вдохновил разработчиков.
В Советском Союзе мощный импульс подобным исследованиям придала состоявшаяся в 1959 году в Институте атомной энергии встреча «трех великих К» – создателя атомной бомбы И. В. Курчатова, главного теоретика отечественной космонавтики М. В. Келдыша и генерального конструктора советских ракет С. П. Королева. В отличие от американского образца советский двигатель РД-0410, разработанный в конструкторском бюро объединения «Химавтоматика» (Воронеж), имел гетерогенный реактор. Огневые испытания состоялись на полигоне вблизи г. Семипалатинска в 1978 году.
Стоит отметить, что теоретических проектов было создано довольно много, но до практической реализации дело так и не дошло. Причинами тому послужило наличие огромного количества проблем в материаловедении, нехватка человеческих и финансовых ресурсов.
Для заметки: важным практическим достижением стало проведение летных испытаний самолетов с ядерным двигателем. В СССР наиболее перспективным был экспериментальный стратегический бомбардировщик Ту-95ЛАЛ, в США – В-36.
Для полетов в космосе ядерный двигатель импульсного действия впервые предложил использовать в 1945 году американский математик польского происхождения Станислав Улам. В последующее десятилетие идею развили и доработали Т. Тейлор и Ф. Дайсон. Суть сводится к тому, что энергия небольших ядерных зарядов, подрываемых на некотором расстоянии от толкающей платформы на днище ракеты, сообщает ей большое ускорение.
В ходе стартовавшего в 1958 году проекта «Орион» именно таким двигателем планировалось оснастить ракету, способную доставить людей на поверхность Марса или орбиту Юпитера. Экипаж, размещенный в носовом отсеке, был бы защищен от разрушительных воздействий гигантских ускорений демпфирующим устройством. Результатом детальной инженерной проработки стали маршевые испытания масштабного макета корабля для изучения устойчивости полета (вместо ядерных зарядов использовалась обычная взрывчатка). Из-за дороговизны проект был закрыт в 1965 году.
Схожие идеи создания «взрыволета» высказывал и советский академик А. Сахаров в июле 1961 года. Для вывода корабля на орбиту ученый предлагал использовать обычные ЖТРД.
Огромное количество проектов так и не вышли за рамки теоретических изысканий. Среди них было немало оригинальных и очень перспективных. Подтверждением служит идея силовой ядерной установки на делящихся фрагментах. Конструктивные особенности и устройство этого двигателя позволяют обходиться вообще без рабочего тела. Реактивная струя, обеспечивающая необходимые тяговые характеристики, формируется из отработанного ядерного материала. В основе реактора лежат вращающиеся диски с подкритической ядерной массой (коэффициент деления атомов меньше единицы). При вращении в секторе диска, находящегося в активной зоне, запускается цепная реакция и распадающиеся высокоэнергетические атомы направляются в сопло двигателя, образуя реактивную струю. Сохранившиеся целые атомы примут участие в реакции при следующих оборотах топливного диска.
Вполне работоспособны проекты ядерного двигателя для кораблей, выполняющих определенные задачи в околоземном пространстве, на базе РИТЭГов (радиоизотопных термоэлектрических генераторов), но для осуществления межпланетных, а тем более межзвездных перелетов такие установки малоперспективны.
Огромный потенциал у двигателей, работающих на ядерном синтезе. Уже на сегодняшнем этапе развития науки и техники вполне реализуема импульсная установка, в которой, подобно проекту «Орион», под днищем ракеты будут подрываться термоядерные заряды. Впрочем, и осуществление управляемого ядерного синтеза многие специалисты считают делом недалекого будущего.
К бесспорным преимуществам использования ядерных двигателей в качестве силовых агрегатов для космических летательных аппаратов следует отнести их высокую энергетическую эффективность, обеспечивающую высокий удельный импульс и хорошие тяговые показатели (до тысячи тонн в безвоздушном пространстве), внушительный энергозапас при автономной работе. Современный уровень научно-технического развития позволяет обеспечить сравнительную компактность такой установки.
Основной недостаток ЯРД, послуживший причиной сворачивания проектно-исследовательских работ – высокая радиационная опасность. Это особенно актуально при проведении наземных огневых тестов в результате которых возможно попадание в атмосферу вместе с рабочим телом и радиоактивных газов, соединений урана и его изотопов, и разрушающее воздействие проникающей радиации. По этим же причинам неприемлем старт космического корабля, оборудованного ядерным двигателем, непосредственно с поверхности Земли.
По заверениям академика РАН, генерального директора «Центра Келдыша» Анатолия Коротеева, принципиально новый тип ядерного двигателя в России будет создан уже в ближайшее время. Суть подхода заключается в том, энергия космического реактора будет направлена не на непосредственный нагрев рабочего тела и формирования реактивной струи, а для производства электричества. Роль движителя в установке отводится плазменному двигателю, удельная тяга которого в 20 раз превышает тягу существующих на сегодняшний день химических реактивных аппаратов. Головным предприятием проекта выступает подразделение госкорпорации «Росатом» АО «НИКИЭТ» (Москва).
Полномасштабные макетные тесты были успешно пройдены еще в 2015 году на базе НПО «Машиностроения» (Реутов). Датой начала летно-конструкторских испытаний ядерной энергоустановки назван ноябрь нынешнего года. Важнейшие элементы и системы должны будут пройти проверку, в том числе и на борту МКС.
Функционирование нового российского ядерного двигателя происходит по замкнутому циклу, что полностью исключает попадание радиоактивных веществ в окружающее пространство. Массовые и габаритные характеристики основных элементов энергетической установки обеспечивают ее использование с существующими отечественными ракето-носителями «Протон» и «Ангара».
www.syl.ru
Первая стадия — отрицание
Немецкий эксперт в области ракетной техники Роберт Шмукер посчитал заявления В. Путина совершенно неправдоподобными. «Не могу представить, что россияне могут создать маленький летающий реактор», — рассказал эксперт в интервью «Дойче Велле».
Могут, герр Шмукер. Только представьте.
Первый отечественный спутник с ядерной энергоустановкой (“Космос-367”) был запущен с Байконура в далеком 1970 году. 37 тепловыделяющих сборок малогабаритного реактора БЭС-5 “Бук”, содержащих 30 кг урана, при температуре в первом контуре 700°С и тепловыделении 100 кВт обеспечивали электрическую мощность установки 3 кВт. Масса реактора — менее одной тонны, расчетное время работы 120-130 суток.
Эксперты выразят сомнение: слишком мала мощность у этой ядерной “батарейки”... Но! Вы посмотрите на дату: это было полвека назад.
Низкий КПД — следствие термоэмиссионного преобразования. При других формах передачи энергии показатели значительно выше, например у АЭС значение КПД находится в пределах 32-38%. В этом смысле особый интерес представляет тепловая мощность “космического” реактора. 100 кВт — серьезная заявка на победу.
Стоит отметить, БЭС-5 “Бук” не относится к семейству РИТЭГов. Радиоизотопные термоэлектрогенераторы преобразуют энергию естественного распада атомов радиоактивных элементов и обладают ничтожной мощностью. В то же время “Бук” — настоящий реактор с управляемой цепной реакцией.
Следующее поколение советских малогабаритных реакторов, появившихся в конце 1980-х гг., отличалось еще меньшими габаритами и большим энерговыделением. Таким был уникальный “Топаз”: по сравнению с “Буком” количество урана в реакторе сократилось втрое (до 11,5 кг). Тепловая мощность возросла на 50% и составила 150 кВт, время непрерывной работы достигло 11 месяцев (реактор данного типа был установлен на борту разведывательного спутника “Космос-1867”).
Ядерные космические реакторы — внеземная форма смерти. При потере управления “падающая звезда” не исполняла желаний, но могла отпустить “счастливчикам” их грехи.
В 1992 году два оставшихся экземпляра малогабритных реакторов серии “Топаз” были проданы в США за 13 млн. долл.
Главный вопрос: достаточно ли мощности у подобных установок для их использования в качестве ракетных двигателей? Путем пропуска рабочего тела (воздух) через горячую активную зону реактора и получения на выходе тяги по закону сохранения импульса.
Ответ: нет. “Бук” и “Топаз” — ядерные электростанции компактных размеров. Для создания ЯРД необходимы другие средства. Но общий тренд виден невооруженным глазом. Компактные ЯЭУ давно созданы и существуют на практике.
Какую мощность должна иметь ЯЭУ для применения в качестве маршевого двигателя крылатой ракеты, аналогичной по размерам Х-101?
Не можешь найти работу? Умножь время на мощность!(Сборник универсальных советов.)
Найти мощность также не составит большого труда. N=F×V.
По официальным данным, крылатые ракеты Ха-101, как и КР семейства “Калибр”, оснащаются короткоресурсным ТРДД-50, развивающим тягу 450 кгс (≈ 4400 Н). Маршевая скорость крылатой ракеты — 0,8М, или 270 м/с. Идеальный расчетный КПД турбореактивного двухконтурного двигателя — 30%.
В этом случае потребная мощность двигателя крылатой ракеты всего в 25 раз превышает тепловую мощность реактора серии “Топаз”.
Несмотря на сомнения немецкого эксперта, создание ядерного турбореактивного (либо прямоточного) ракетного двигателя — реалистичная задача, отвечающая требованиям современности.
Ракета из ада
«Все это сюрприз — крылатая ракета с ядерными двигателями, — отметил Дуглас Барри, старший научный сотрудник Международного Института стратегических исследований в Лондоне. — Эта идея не нова, об этом говорили в 60-х, но она столкнулась с большим количеством препятствий».
Об этом не только говорили. На испытаниях в 1964 году ядерный прямоточный двигатель “Тори-IIС” развил тягу 16 тонн при тепловой мощности реактора 513 МВт. Имитируя сверхзвуковой полет, установка израсходовала за пять минут 450 тонн сжатого воздуха. Реактор проектировался очень “горячим” — рабочая температура в активной зоне достигала 1600°С. Конструкция имела очень узкие допуски: на ряде участков допустимая температура была всего на 150-200°С ниже температуры, при которых плавились и разрушались элементы ракеты.
Хватало ли этих показателей для применения ЯПВРД в качестве двигателя на практике? Ответ очевиден.
Ядерный ПВРД развил большую (!) тягу, чем турбопрямоточный двигатель “трехмахового” разведчика SR-71 “Блэк бёрд”.
"Полигон-401", испытания ядерного ПВРД
Экспериментальные установки “Тори-IIA” и “-IIC” — прототипы ядерного двигателя крылатой ракеты SLAM.
Дьявольское изобретение, способное, по расчетам, пронзить 160 000 км пространства на минимальной высоте со скоростью 3М. Буквально “выкашивая” всех, кто встречался на её скорбном пути, ударной волной и громовым раскатом в 162 дБ (смертельное значение для человека).
Реактор боевого ЛА не имел никакой биологической защиты. Разорванные после пролета SLAM барабанные перепонки показались бы незначительным обстоятельством на фоне радиоактивных выбросов из сопла ракеты. Летающее чудовище оставляло за собой шлейф шириной более километра с дозой излучения 200-300 рад. По расчетам, за один час полета SLAM заражала смертельной радиацией 1800 квадратных миль.
Согласно расчетам, длина летательного аппарата могла достигать 26 метров. Стартовая масса — 27 тонн. Боевая нагрузка — термоядерные заряды, которые требовалось последовательно сбросить на несколько советских городов, вдоль маршрута полета ракеты. После завершения основной задачи SLAM должна была еще несколько суток кружить над территорией СССР, заражая все вокруг радиоактивными выбросами.
Пожалуй, самое смертоносное оружие из всех, которые пытался создать человек. К счастью, до реальных запусков дело не дошло.
Проект с кодовым названием “Плутон” был свернут 1 июля 1964 года. При этом, по словам одного из разработчиков SLAM, Дж. Крейвена, никто из военного и политического руководства США не сожалел о принятом решении.
Причиной отказа от “низколетящей ядерной ракеты” стало развитие межконтинентальных баллистических ракет. Способных нанести необходимый ущерб за меньшее время при несопоставимых рисках для самих военных. Как справедливо заметили авторы публикации в журнале Air&Space: МБР, по крайней мере, не убивали всех, кто находился рядом с пусковой установкой.
До сих пор неизвестно, кто, где и как планировал проводить испытания исчадия ада. И кто бы отвечал, если бы SLAM сбилась с курса и пролетела над Лос-Анджелесом. Одно из безумных предложений предлагало привязать ракету за трос и гонять по кругу над безлюдными районами шт. Невада. Однако сразу возникал другой вопрос: что делать с ракетой, когда в реакторе выгорят последние остатки топлива? К месту, где “приземлится” SLAM, будет нельзя приближаться в течение столетий.
Жизнь или смерть. Окончательный выбор
В отличие от мистического “Плутона” родом из 1950-х гг., проект современной ядерной ракеты, озвученный В. Путиным, предлагает создание эффективного средства для прорыва американской ПРО. Средство гарантированного взаимного уничтожения — важнейший критерий ядерного сдерживания.
Превращение классической “ядерной триады” в дьявольскую “пентаграмму” — с включением в неё средств доставки нового поколения (ядерные крылатые ракеты неограниченной дальности и стратегические ядерные торпеды “статус-6”) вкупе с модернизацией боевых блоков МБР (маневрирующий “Авангард”) есть разумный ответ на появление новых угроз. Политика Вашингтона в отношении ПРО не оставляет Москве другого выбора.
“Вы развиваете свои антиракетные системы. Дальность антиракет возрастает, точность увеличивается, это оружие совершенствуется. Поэтому нам нужно адекватно отвечать на это, чтобы мы могли преодолевать систему не только сегодня, но и завтра, когда у вас появится новое оружие.”
В. Путин в интервью NBC.Рассекреченные подробности экспериментов по программе SLAM/Плутон, убедительно доказывают, что создание ядерной крылатой ракеты было возможно (технически осуществимо) еще шесть десятилетий назад. Современные технологии позволяет вывести идею на новый технический уровень.
Меч ржавеет от обещаний
Несмотря на массу очевидных фактов, объясняющих причины появления “супероружия президента” и развеивающих любые сомнения насчет “невозможности” создания подобных систем, в России, как и за рубежом, остается множество скептиков. “Все перечисленное оружие — лишь средство информационной войны”. И следом — самые разные предложения.
Наверное, не стоит принимать всерьез карикатурных “экспертов”, таких, как И. Моисеев. Руководитель института космической политики (?), заявивший интернет-изданию The Insider: “Нельзя на крылатую ракету ставить ядерный двигатель. Да и нет таких двигателей”.
Попытки “разоблачения” заявлений президента делаются и на более серьезном аналитическом уровне. Подобные “расследования” немедленно обретают популярность среди либерально настроенной общественности. Скептики приводят следующие аргументы.
Все озвученные комплексы относятся к стратегическим сверхсекретным вооружениям, проверить или опровергнуть существование которых не представляется возможным. (В самом послании Федеральному собранию демонстрировалась компьютерная графика и кадры пусков, неотличимые от испытаний других типов крылатых ракет.) В то же время никто не говорит, к примеру, о создании тяжелого ударного беспилотника или боевого корабля класса “эсминец”. Оружие, которое в скором времени пришлось бы наглядно продемонстрировать всему миру.
По мнению некоторых “разоблачителей”, сугубо стратегический, “секретный” контекст сообщений может указывать на их неправдоподобный характер. Что ж, если это главный аргумент, то о чем тогда спор с этими людьми?
Встречается и другая точка зрения. Шокирующие новости о ядерных ракетах и беспилотных 100-узловых подлодках делаются на фоне очевидных проблем ВПК, встречающихся при реализации более простых проектов “традиционных” вооружений. Заявления о ракетах, разом превзошедших все существующие образцы вооружений, имеют резкий контраст на фоне общеизвестной ситуации с ракетостроением. Скептики приводят в пример массовые отказы при пусках “Булавы” или затянувшееся на два десятилетия создание РН “Ангара”. Сама история началась в 1995 году; выступая в ноябре 2017 г., вице-премьер Д. Рогозин пообещал возобновить запуски “Ангары” с космодрома “Восточный” только в... 2021 г.
И, кстати, почему без внимания был оставлен “Циркон” — главная военно-морская сенсация предыдущего года? Гиперзвуковая ракета, способная перечеркнуть все существующие концепции морского боя.
Новость о поступлении в войска лазерных комплексов привлекло внимание производителей лазерных установок. Существующие образцы оружия направленной энергии создавались на обширной базе исследований и разработок высокотехнологичного оборудования для гражданского рынка. К примеру, американская корабельная установка AN/SEQ-3 LaWS представляет “пачку” из шести сварочных лазеров суммарной мощностью 33 кВт.
Заявление о создании сверхмощного боевого лазера контрастируют на фоне весьма слабой лазерной промышленности: Россия не входит в число крупнейших мировых производителей лазерного оборудования (Coherent, IPG Photonics или китайская Han' Laser Technology). Поэтому внезапное появление образцов лазерного оружия высокой мощности вызывает у специалистов неподдельный интерес.
Вопросов всегда больше, чем ответов. Дьявол кроется в мелочах, однако официальные источники дают крайне скудное представление о новейших вооружениях. Зачастую даже неясно, система уже готова к приятию на вооружение, или её разработка находится на определенном этапе. Известные прецеденты, связанные с созданием подобного оружия в прошлом, свидетельствуют, что возникающие при этом проблемы не решаются по щелчку пальцев. Любителей технических новинок волнует выбор места для проведения испытаний КР с ядерным двигателем. Или способы связи с подводным беспилотником “Статус-6” (фундаментальная проблема: под водой не работает радиосвязь, во время проведения сеансов связи субмарины вынуждены подниматься к поверхности). Было бы интересно услышать пояснение и о способах применения: по сравнению с традиционными МБР и БРПЛ, способными начать и окончить войну в течение часа, “Статусу-6” потребуется несколько суток, чтобы добраться до побережья США. Когда там уже никого не будет!
Окончен последний бой.Остался кто-нибудь живой?В ответ — только ветра вой…
С использованием материалов:Air&Space Magazine (апрель-май 1990)The Silent War, автор John Craven
topwar.ru
Каждые несколько лет какой-нибудьновый подполковник открывает для себя «Плутон».После этого он звонит в лабораторию,чтобы узнать дальнейшую судьбу ядерного ПВРД .
Модная нынче тема, но мне представляется, что гораздо интереснее ядерный прямоточный воздушно-реактивный двигатель, ведь ему не надо таскать с собой рабочее тело.Предполагаю, что в послании Президента речь шла именно о нем, но почему-то все сегодня начали постить про ЯРД???Соберу-ка я тут все в одном месте. Прелюбопытные мысли, скажу я вам, появляются, когда вчитаешься в тему. И очень неудобные вопросы.
Прямоточный воздушно-реактивный двигатель (ПВРД; англоязычный термин — ramjet, от ram — таран) — реактивный двигатель, является самым простым в классе воздушно-реактивных двигателей (ВРД) по устройству. Относится к типу ВРД прямой реакции, в которых тяга создается исключительно за счёт реактивной струи, истекающей из сопла. Необходимое для работы двигателя повышение давления достигается за счёт торможения встречного потока воздуха. ПВРД неработоспособен при низких скоростях полёта, тем более — при нулевой скорости, для вывода его на рабочую мощность необходим тот или иной ускоритель.
Во второй половине 1950-х годов, в эпоху холодной войны, в США и СССР разрабатывались проекты ПВРД с ядерным реактором.
Автор фото: Leicht modifiziert aus http://en.wikipedia.org/wiki/Image:Pluto1955.jpg
Источником энергии этих ПВРД (в отличие от остальных ВРД) является не химическая реакция горения топлива, а тепло, вырабатываемое ядерным реактором в камере нагрева рабочего тела. Воздух из входного устройства в таком ПВРД проходит через активную зону реактора, охлаждая его, нагревается сам до рабочей температуры (около 3000 К), а затем истекает из сопла со скоростью, сравнимой со скоростями истечения для самых совершенных химических ЖРД. Возможное назначения летательного аппарата с таким двигателем:- межконтинентальная крылатая ракета-носитель ядерного заряда;- одноступенчатый воздушно-космический самолёт.
В обеих странах были созданы компактные малоресурсные ядерные реакторы, которые вписывались в габариты большой ракеты. В США по программам исследований ядерного ПВРД «Pluto» и «Tory» в 1964 году были проведены стендовые огневые испытания ядерного прямоточного двигателя «Tory-IIC» (режим полной мощности 513 МВт в течение пяти минут с тягой 156 кН). Лётные испытания не проводились, программа была закрыта в июле 1964 года. Одна из причин закрытия программы — совершенствование конструкции баллистических ракет с химическими ракетными двигателями, которые вполне обеспечили решение боевых задач без применения схем с сравнительно дорогостоящими ядерными ПВРД.Про вторую в российских источниках сейчас не принято говорить...
В проекте «Плутон» должна была использоваться тактика полета на низких высотах. Данная тактика обеспечивала скрытность от радаров системы ПВО СССР.Для достижения скорости, на которой работал бы прямоточный воздушно-реактивный двигатель, «Плутон» должен был с земли запускаться при помощи пакета обычных ракетных ускорителей. Запуск ядерного реактора начинался только после того, как «Плутон» достигал высоты крейсерского полета и достаточно удалялся от населенных районов. Ядерный двигатель, дающий практически неограниченный радиус действия, позволял ракете летать над океаном кругами в ожидании приказа перехода на сверхзвуковую скорость к цели в СССР.

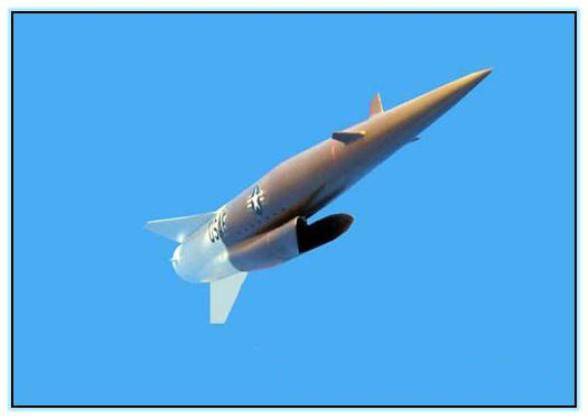

Эскизный проект SLAM
Было принято решение провести статическое испытание полномасштабного реактора, который предназначался для прямоточного двигателя.Поскольку после запуска реактор «Плутона» становился чрезвычайно радиоактивным, его доставка на место испытаний осуществлялась по специально построенной полностью автоматизированной железнодорожной линии. По данной линии реактор перемещаться на расстояние примерно двух миль, которые разделяли стенд статических испытаний и массивное «демонтажное» здание. В здании «горячий» реактор демонтировался для проведения обследования при помощи оборудования, управляемого дистанционно. Ученые из Ливермора наблюдали за процессом испытаний с помощью телевизионной системы, которая размещалась в жестяном ангаре далеко от испытательного стенда. На всякий случай ангар оборудовался противорадиационным укрытием с двухнедельным запасом пищи и воды.Только чтобы обеспечить поставки бетона необходимого для строительства стен демонтажного здания (толщина составляла от шести до восьми футов), правительство Соединенных Штатов приобрело целую шахту.Миллионы фунтов сжатого воздуха хранились в трубах, использующихся в нефтедобыче, общей протяженностью 25 миль. Данный сжатый воздух предполагалось использовать для имитации условий, в которых прямоточный двигатель оказывается во время полета на крейсерской скорости.Чтобы обеспечить в системе высокое воздушное давление, лаборатория позаимствовала с базы подводных лодок (Гротон, шт. Коннектикут) гигантские компрессоры.Для проведения теста, во время которого установка работала на полной мощности в течение пяти минут, требовалось прогонять тонну воздуха через стальные цистерны, которые заполнялись более чем 14 млн. стальных шариков, диаметром 4 см. Данные цистерны нагревались до 730 градусов при помощи нагревательных элементов, в которых сжигали нефть.

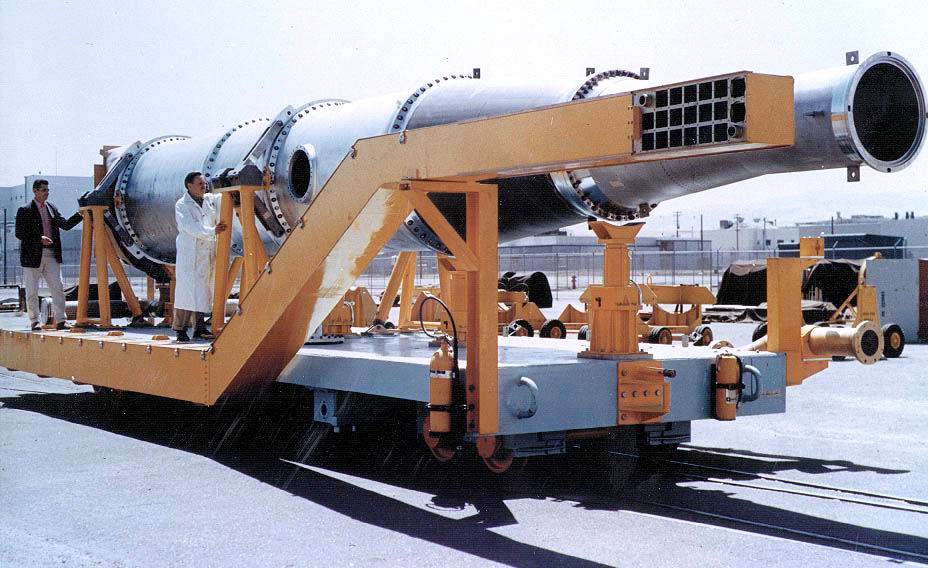

Установленный на железнодорожной платформе, Тори-2С готов к успешным испытаниям. Май 1964 года
14 мая 1961 г. инженеры и ученые, находящиеся в ангаре, откуда управлялся эксперимент, задержали дыхание — первый в мире ядерный прямоточный реактивный двигатель, смонтированный на ярко-красной железнодорожной платформе, возвестил о своем рождении громким ревом. Тори-2А запустили всего на несколько секунд, во время которых он не развивал своей номинальной мощности. Однако считалось, что тест являлся успешным. Самым важным стало то, что реактор не воспламенился, чего крайне опасались некоторые представители комитета по атомной энергетике. Почти сразу после испытаний Меркл приступил к работам по созданию второго реактора «Тори», который должен был иметь большую мощность при меньшей массе.Работы по Тори-2B дальше чертежной доски не продвинулись. Вместо него ливерморцы сразу построили Тори-2C, который нарушил безмолвие пустыни спустя три года после испытаний первого реактора. Спустя неделю данный реактор был вновь запущен и проработал на полной мощности (513 мегаватт) в течение пяти минут. Оказалась что радиоактивность выхлопа значительно меньше ожидаемой. На этих испытаниях также присутствовали генералы ВВС и чиновники из комитета по атомной энергетике.
В это время заказчиков из Пентагона, финансировавших проект «Плутон», начали одолевать сомнения. Поскольку ракета запускалась с территории США и летела над территорией американских союзников на малой высоте, чтобы избежать обнаружения системами ПВО СССР, некоторые военные стратеги задумались — а не будет ли ракета представлять для союзников угрозу? Еще до того как ракета «Плутон» сбросит бомбы на противника, она сначала оглушит, раздавит и даже облучит союзников. (Ожидалось, что от Плутона, пролетающего над головой, уровень шума на земле будет составлять около 150 децибел. Для сравнения — уровень шума ракеты, отправившей американцев на Луну (Сатурн-5), на полной тяге составила 200 децибел). Разумеется, разорванные барабанные перепонки были бы наименьшей проблемой, если бы вы оказались под пролетающим над вашей головой обнаженным реактором, который изжарил бы вас как цыпленка гамма- и нейтронным излучением.
Тори-2C
Хотя создатели ракеты утверждали, что «Плутон» изначально по своей сути также неуловим, военные аналитики выражали недоумение — как нечто такое шумное, горячее, большое и радиоактивное может оставаться незамеченным на протяжении времени, которое необходимо для выполнения задачи. В это же время военно-воздушные силы США уже начали развертывать баллистические ракеты «Атлас» и «Титан», которые были способны достичь целей на несколько часов раньше летающего реактора, и противоракетная система СССР, страх перед которой стал основным толчком для создания «Плутона», так и не стала для баллистических ракет помехой, несмотря на успешно проведенные испытательные перехваты. Критики проекта придумали собственную расшифровку аббревиатуры SLAM — slow, low, and messy — медленно, низко и грязно. После успешных испытаний ракеты «Полярис» флот, изначально проявлявший интерес к использованию ракет для пусков с подводных лодок или кораблей, также начал покидать проект. И, наконец, стоимость каждой ракеты составляла 50 миллионов долларов. Внезапно «Плутон» стал технологией, которой нельзя найти приложения, оружием, у которого не было подходящих целей.
Однако последним гвоздем в гроб «Плутона» стал всего один вопрос. Он настолько обманчиво простой, что можно извинить ливерморцев за то, что они ему сознательно не уделили внимания. «Где проводить летные испытания реактора? Как убедить людей в том, что во время полета ракета не потеряет управление и не полетит над Лос-Анджелесом или Лас-Вегасом на малой высоте?» — спрашивал физик ливерморской лаборатории Джим Хэдли, который до самого конца работал над проектом «Плутон». В настоящее время он занимается обнаружением ядерных испытаний, которые проводятся в других странах, для подразделения Z. По признанию самого Хэдли, не было никаких гарантий, что ракета не выйдет из под контроля и не превратится в летающий Чернобыль.Было предложено несколько вариантов решения данной проблемы. Одно из них - запуск Плутона около острова Уэйк, где ракета летала бы, нарезая восьмерки над принадлежащей Соединенным Штатам частью океана. «Горячие» ракеты предполагалась затапливать на глубине 7 километров в океане. Однако даже тогда, когда комиссия по атомной энергетике склоняла мнение людей думать о радиации как о безграничном источнике энергии, предложения сбрасывать множество загрязненных радиацией ракет в океан было вполне достаточно, чтобы работы приостановили.1 июля 1964 г, спустя семь лет и шесть месяцев с начала работ, проект «Плутон» закрыли комиссия по атомной энергетике и военно-воздушные силы.
По словам Хэдли, каждые несколько лет какой-нибудь новый подполковник военно-воздушных сил открывает для себя «Плутон». После этого он звонит в лабораторию, чтобы узнать дальнейшую судьбу ядерного ПВРД. Энтузиазм у подполковников пропадает сразу же после того как Хэдли рассказывает о проблемах с радиацией и летными испытаниями. Больше одного раза никто Хэдли не звонил.Если кого-то захочет вернуть к жизни «Плутон», то, возможно, ему удастся найти несколько новобранцев в Ливерморе. Однако их много не будет. Идею того, что могло стать адским безумным оружием, лучше оставить в прошлом.
Технические характеристики ракеты SLAM:Диаметр — 1500 мм.Длинна — 20000 мм.Масса — 20 тонн.Радиус действия — не ограниченный (теоретически).Скорость на уровне моря — 3 Маха.Вооружение — 16 термоядерных бомб (мощность каждой 1 мегатонна).Двигатель — ядерный реактор (мощность 600 мегаватт).Система наведения — инерциальная + TERCOM.Максимальная температура обшивки — 540 градусов Цельсия.Материал планера — высокотемпературная, нержавеющая сталь Рене 41.Толщина обшивки — 4 — 10 мм.
Тем не менее, ядерный ПВРД перспективен как двигательная система для одноступенчатых воздушно-космических самолётов и скоростной межконтинентальной тяжёлой транспортной авиации. Этому способствует возможность создания ядерного ПВРД, способного работать на дозвуковых и нулевых скоростях полёта в режиме ракетного двигателя, используя бортовые запасы рабочего тела. То есть, например, воздушно-космический самолёт с ядерным ПВРД стартует (в том числе взлетает), подавая в двигатели рабочее тело из бортовых (или подвесных) баков и, уже достигнув скоростей от М = 1, переходит на использование атмосферного воздуха.
Как заявил президент РФ В. В. Путин, в начале 2018 года «состоялся успешный пуск крылатой ракеты с ядерной энергоустановкой». При этом, по его заявлению, дальность такой крылатой ракеты "неограниченная".
Интересно, а в каком регионе проводились испытания и почему их проушехлопили соответствующие службы мониторинга за ядерными испытаниями. Или все-таки осенний выброс рутения-106 в атмосфере как-то связан с этими испытаниями? Т.е. челябинцев не только присыпали рутением, но еще и поджарили?А куда упала эта ракета можно узнать? Проще говоря, где расколотили ядерный реактор? На каком полигоне? На Новой Земле?
************************************************************
А теперь немного почитаем про ядерные ракетные двигатели, хотя это совсем другая история
Я́дерный раке́тный дви́гатель (ЯРД) — разновидность ракетного двигателя, которая использует энергию деления или синтеза ядер для создания реактивной тяги. Бывают жидкостными (нагрев жидкого рабочего тела в нагревательной камере от ядерного реактора и вывод газа через сопло) и импульсно-взрывными (ядерные взрывы малой мощности при равном промежутке времени).Традиционный ЯРД в целом представляет собой конструкцию из нагревательной камеры с ядерным реактором как источником тепла, системы подачи рабочего тела и сопла. Рабочее тело (как правило — водород) подаётся из бака в активную зону реактора, где, проходя через нагретые реакцией ядерного распада каналы, разогревается до высоких температур и затем выбрасывается через сопло, создавая реактивную тягу. Существуют различные конструкции ЯРД: твёрдофазный, жидкофазный и газофазный — соответствующие агрегатному состоянию ядерного топлива в активной зоне реактора — твёрдое, расплав или высокотемпературный газ (либо даже плазма).
Ист. https://commons.wikimedia.org/w/index.php?curid=1822546
РД-0410 (Индекс ГРАУ — 11Б91, известен также как «Иргит» и «ИР-100») — первый и единственный советский ядерный ракетный двигатель 1947-78 гг. Был разработан в конструкторском бюро «Химавтоматика», Воронеж.В РД-0410 был применён гетерогенный реактор на тепловых нейтронах. Конструкция включала в себя 37 тепловыделяющих сборок, покрытых теплоизоляцией, отделявшей их от замедлителя. Проектом предусматривалось, что поток водорода вначале проходил через отражатель и замедлитель, поддерживая их температуру на уровне комнатной, а затем поступал в активную зону, где нагревался при этом до 3100 К. На стенде отражатель и замедлитель охлаждались отдельным потоком водорода. Реактор прошёл значительную серию испытаний, но ни разу не испытывался на полную длительность работы. Внереакторные узлы были отработаны полностью.
********************************
А это американский ядерный ракетный двигатель. Его схема была на заглавной картинке
Автор: NASA - Great Images in NASA Description, Общественное достояние, https://commons.wikimedia.org/w/index.php?curid=6462378
NERVA (англ. Nuclear Engine for Rocket Vehicle Application) — совместная программа Комиссии по атомной энергии США и НАСА по созданию ядерного ракетного двигателя (ЯРД), продолжавшаяся до 1972 года.NERVA продемонстрировал, что ЯРД вполне работоспособен и подходит для исследования космоса, и в конце 1968 года SNPO подтвердил, что новейшая модификация NERVA, NRX/XE, отвечает требованиям для пилотируемого полета на Марс. Хотя двигатели NERVA были построены и испытаны в максимально возможной степени и считались готовыми к установке на космический аппарат, бо́льшая часть американской космической программы была отменена администрацией президента Никсона.
NERVA была оценена AEC, SNPO и НАСА как высокоуспешная программа, достигшая или даже превысившая свои цели. Главная цель программы заключалась в «создании технической базы для систем ядерных ракетных двигателей, которые будут использоваться в разработке и развитии двигательных установок для космических миссий». Практически все космические проекты, использующие ЯРД, основаны на конструкциях NERVA NRX или Pewee.
Марсианские миссии стали причиной упадка NERVA. Члены Конгресса из обеих политических партий решили, что пилотируемый полет на Марс будет молчаливым обязательством для Соединенных Штатов в течение десятилетий поддерживать дорогостоящую космическую гонку. Ежегодно программа RIFT задерживалась и цели NERVA усложнялись. В конце концов, хотя двигатель NERVA прошёл много успешных испытаний и имел мощную поддержку Конгресса, он никогда не покидал Землю.
В ноябре 2017 года Китайская корпорация аэрокосмической науки и техники (China Aerospace Science and Technology Corporation, CASC) опубликовала дорожную карту развития космической программы КНР на период 2017—2045 годы. Она предусматривает, в частности, создание многоразового корабля, работающего на ядерном ракетном двигателе.
В феврале 2018 года появились сообщения о том, что НАСА возобновляет научно-исследовательские работы по ядерному ракетному двигателю.
Источники:1. Ядерный ракетный двигатель2. РД-04103. NERVA4. Прямоточный воздушно-реактивный двигатель5. "Плутон" - ядерное сердце крылатой ракеты6. Атомная ракета
Пункт 5 ссылается наhttp://www.triumphgroup.com/companies/triumph-aerostructures-vought-aircraft-divisionhttp://www.merkle.com/pluto/pluto.htmlhttp://hayate.ru
