Как устроена "начинка" карьерного самосвала? В зависимости от грузоподъемности карьерные самосвалы устроены по-разному. Самые тяжелые из них приводятся в действие с помощью не только дизеля, но и электродвигателей.
Рассмотрим нюансы на примере изделий Белорусского автозавода. А таких нюансов существует действительно много.
Для начала немного общей вводной теории. Основными типами трансмиссий, применяемых на карьерных автосамосвалах, являются гидромеханическая (ГМТ) и электромеханическая (ЭМТ). На этом фото показан 32-тонник с ГМТ и 360-тонник с ЭМТ. Не только по типу привода, но и по размерам БелАЗы очень разные.
С точки зрения обеспечения требуемых тягово-динамических, эксплуатационных и технико-экономических параметров создание и выбор типа трансмиссии необходимо рассматривать как решение многофакторной задачи, учитывающей условия эксплуатации и транспортные режимы работы, требуемые тяговые и тормозные характеристики, показатели надежности, расход топлива, себестоимость одного тонно-километра перевозимого груза и ряд других факторов.
ГМТ - это, грубо говоря, привычная нам схема с дизельным двигателем и коробкой передач. ЭМТ - это когда дизельный двигатель "крутит" генератор, генератор вырабатывает ток, который подается на электрические моторы, которые крутят колеса. ЭМТ выбирают для карьерных самосвалов большой и особо большой грузоподъемности. Белазовская 90-тонная модель, показанная на фото, единственная в линейке, которая выпускается как с гидро-, так и с электромеханической трансмиссией.
Основные преимущества электромеханической трансмиссии по сравнению с гидромеханической - плавность хода, отсутствие рывков самосвала, имеющих место при переключении передач механической трансмиссии. Торможение достигается с минимальным износом деталей.
Современные электроприводы позволяют полностью остановить груженый самосвал на любом участке технологической трассы, в том числе идущем под уклон. Кроме того, электротрансмиссиям не требуются слив и замена рабочих жидкостей.
Но электротрансмиссии бывают разными по схемам управления. Существуют ЭМТ переменно-постоянного тока и ЭМТ переменно-переменного тока.
Принцип работы трансмиссии переменно-постоянного тока выглядит так. Генератор, приводимый в действие дизельным двигателем, вырабатывает переменный ток. Ток попадает в так называемый шкаф, там выпрямляется. Далее постоянным током управляются два электродвигателя.
Переменно-постоянная схема используется, например, на 220-тоннике БелАЗ-75306.
Есть еще схема с так называемым переменно-переменным током. Здесь и генератор, и электродвигатели работают на переменном токе. Но все равно переменный ток с генератора попадает в шкаф управления и там выпрямляется. Потом из выпрямленного опять делается переменный ток, и за счет регулировки частоты этого переменного тока управляется электродвигатель. 180-тонник БелАЗ-75180 - это как раз пример карьерного самосвала с переменно-переменной системой управления.
Зачем нужны две схемы? Дело в том, что в двигателях переменного тока не используются угольные щетки. Соответственно обслуживание таких двигателей гораздо проще. На электромоторах постоянного тока используются щетки и коллектор. Эти элементы постепенно изнашиваются, их нужно ремонтировать и менять. В теории разница схем управления, грубо говоря, заключается в "замороченности" их обслуживания. Но тут вступает в силу еще один нюанс - динамика самосвала.
Если говорить сильно упрощенным языком, то получается, что одна схема быстрее, но сложнее в обслуживании, а другая проще в обслуживании, но медленнее по динамике.
У переменно-переменных трансмиссий элемент щеток и коллекторов "убежал" в электрический шкаф в виде транзисторов, терристоров, микросхем и так называемых IGBT-модулей. В итоге теперь в процессе техобслуживания вместо того, чтобы механически обрабатывать коллекторы и менять щетки, приходится перепаивать микросхемы и менять платы. Этот нюанс нравится не всем. Некоторым заказчикам в итоге оказалось удобнее работать по старинке. Поэтому БелАЗ предлагает как одну, так и другую схему. А сам "шкаф" выглядит вот так.
Совокупность всего электрооборудования на заводе называют "приводом". Поставщиков "приводов" у БелАЗа несколько. Среди них Siemens, General Electric, а также питерская компания "Силовые машины".
Самым большим самосвалом Белорусского автозавода и одновременно самым большим самосвалом мира является 450-тонник БелАЗ-75710. У этой модели уникально все, в том числе и силовой электропривод. Только у этой машины используются два дизеля MTU DD 16V4000 (каждый мощностью по 1715 кВт), два электрогенератора и четыре электромотора на колесах.
А каков остальной модельный ряд БелАЗов с электромеханической трансмиссией? Самый маленький на сегодняшний день БелАЗ с ЭМТ - 90-тонник семейства 7558. Далее идут модели грузоподъемностью 110-130, 160, 180, 220, 240 (на фото) и 360 тонн. Это современная гамма.
За свою историю в Жодино выпустили несколько десятков вариантов самосвалов с ЭМТ. Первенцем был 75-тонный БелАЗ-549, опытный образец которого построили в 1968 году. Именно с него ведет свой отсчет эпоха электроБелАЗов.
Обращает на себя внимание тот факт, что разбежка грузоподъемности некоторых современных серий составляет всего 20 т. Существуют 160- и 180-тонники, 220- и 240-тонники. Это разные модели разных семейств. Казалось, столь ли принципиальны 20 т на фоне двух сотен? Зачем создавать отдельную модель ради 20 т.
Тут в игру опять вступают нюансы. Нюансы мест эксплуатации. Оказывается, даже полметра ширины имеют значение для некоторых карьеров. Габариты транспорта жестко привязаны к параметрам технологических дорог. Иногда расширение дороги на 20-30 см повлекло бы за собой дополнительный вывоз десятков тысяч тонн грунта. Вот и выходит, что иногда проще скомпоновать и изготовить новый БелАЗ, чем переделать карьер. Так и возникли серии, очень близкие по грузоподъемности, но при этом разные.
Как видим, самосвал с ЭМТ - это очень "многофакторная" машина, призванная решать разные задачи в разных условиях. В дальнейшем число вариантов БелАЗов с ЭМТ будет расти.
Дмитрий ГЛАДКИЙФото автора и ОАО "БЕЛАЗ"ABW.BY
Источник: http://www.abw.by/news/184358/
www.autobreeze.net
При полном весе в 504 тонны перевозит в кузове до 290 тонн. (Кузов огромный - в нем поместится средних размеров загородный коттедж.) Оснащен 18-цилиндровым турбодизелем мощностью 3,5 тыс. лошадей . Для того, чтобы достичь такой мощности, дизель развивает просто убийственный крутящий момент - 1900 об/мин! Помимо металла, в супертяже немало и жидкости: 340 л моторного масла в системе смазки, 719 л антифриза в системе охлаждения. Максимальная скорость - 64,5 км/ч.
Прямым назначением автомобиля БЕЛАЗ 75600 грузоподъемностью 320 тонн, является работа в карьерах, таких например как угольные разрезы Кемеровской области.
БЕЛАЗ 7560 один из самых больших грузовиков мира
Во всем мире по некоторым оценкам произведено всего около ста единиц машин такого класса, и теперь их ряды пополнились продукцией БелАЗа. Давайте познакомимся с гигантом поближе.
На грузовике установлен дизельный двигатель CUMMINS QSK78-C мощностью 3500 лошадиных сил при 2000 оборотов в минуту с системой пневмостартерного пуска. Рабочий объем мотора составляет ”всего” 78 литров Система охлаждения с отключаемой крыльчаткой допускает эксплуатацию автомобиля, как в жарком климате, так и при низких температурах окружающего воздуха.
Габаритные размеры БЕЛАЗ 75600
Полнопоточная фильтрация масла в системе смазки с четырьмя маслонасосами обеспечивает его надежную очистку и подачу ко всем трущимся деталям. Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.
Интересно, что двигатель такого объема и мощности потребляет относительно немного горючего. Расход топлива БЕЛАЗ 75600 составляет 201 грамм на 1 киловатт мощности, а емкость топливного бака позволяет машине работать в течение шестнадцати часов.
Двигатель БЕЛАЗ Cummins QSK-78. Весит этот монстр 11300кг.
Дизель приводит во вращение тяговый генератор, который имеет мощность 2536 киловатт, и предназначен для питания двух электродвигателей производства компании Siemens, мощностью 1200 киловатт каждый. Двигатели передают вращающий момент на задние колеса, снабженные бескамерными радиальными шинами, посадочный размер которых равняется 64 дюймам.
Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.
БЕЛАЗ 75600 в работе на кузбасском разрезе
Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.
Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.
Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.
Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.
Рабочее место водителя БЕЛАЗ 75600
Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.
Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.
В эту серию самосвалов, кроме 75600 с двигателем QSK 78-C, вошли еще две машины, отличающиеся друг от друга грузоподъемностью и силовыми установками. Коротко остановимся на каждой из них.
Способна перевозить от 320 до 360 тонн груза. На автомобиле установлен двигатель MTU 20V400 мощностью 2800 киловатт, вращающий генератор KATO. Блоки ”мотор #8212 колесо” представляют собой комбинации электромотора и планетарного двухрядного редуктора, встроенные в задние колеса, которые обуты в шины размером 59/80R63. Полная масса машины может достигать 610 тонн при объеме груза 218 кубометров. При этом автомобиль способен разгоняться до 64 км/ч.
Самый большой БЕЛАЗ из серии – при тех же данных, что и предыдущая машина, рассчитана на 360 тонн груза. В принципе это та же машина что и ее предшественница, но на ней применяются тяговые двигатели 1TB330-2GA03, позволяющие перевозить увеличенный вес.
При увеличившейся мощности и грузоподъемности новых машин, конструкторы сумели добиться немного пониженного расхода топлива по сравнению с первенцем серии. Теперь самосвалы расходуют только 198 граммов на киловатт в час.
Производители заявляют, что они построили самый большой БЕЛАЗ в мире, что ж, в модельном ряду завода он действительно самый большой, а вот по поводу ”в мире” можно и поспорить. Ведь существуют среди подобных грузовиков и совсем уж монстры грузоподъемностью до 500 тонн, и это еще не предел.
В январе года самосвал БелАЗ 75710 еще выше поднял планку производительности для карьерных самосвалов, переместив на специальном полигоне груз весом в 503,5 тонны. Это на 11% больше предусмотренных в паспорте 450 тонн и почти на 100 тонн превышает достижение предыдущего рекордсмена 363-х тонного Liebherr T 282B. Этот автомобиль продолжил традицию белорусских автомобилестроителей раз в несколько лет представлять очередной самосвал с увеличенной грузоподъемностью.
В 2005 году с конвейера завода вышел автомобиль грузоподъемностью 320 тонн, через два года БелАЗ представил модель способную перевозить 360 тонн груза. И вот в году белорусские автомобилестроители выпустили самые большой БелАЗ в мире #8212 автомобиль способный перевозить свыше 500 тонн груза. Документальное видео и фото БелАЗ 75710 наглядно демонстрирует возможности этого сверхбольшегрузного автомобиля.
Содержание
Выпуск новой модели карьерного самосвала, стал возможным благодаря сотрудничеству белорусского автоконцерна и мировых производителей оборудования. Поэтому технические характеристики БелАЗа 75710 впечатляют не меньше установленного рекорда.
Рекордную грузоподъемность автомобиля обеспечивают два 16-ти цилиндровых дизеля MTU Detroit Diesel общей мощностью 3430 кВ и объемом 65 литров, приводящие в действие систему тягового электропривода (ТЭП) переменного тока MMT500, специально спроектированную инженерами «Сименс».
Кроме двух генераторов, в нее вошли 4 тяговых электродвигателя мощностью 1200 кВт, три вентилятора обдува, установка вентиляции тормозных резисторов, а также шкаф управления инвертерами ELFA.
Как видно на фото БелАЗ 75710 имеет восемь колес, выдерживающих нагрузку в более чем 100 тонн. Имеющийся полный привод на все колеса позволяет оптимально распределить тяговое усилие на обе оси. Даже при неисправности одного мотор-колеса буксировка автомобиля не потребуется. Добраться до сервисной базы он способен своим ходом. Кроме того, специально созданная конструкция редуктора мотор-колес позволяет осуществлять замену любой неисправной детали без демонтажа шин. Что сокращает время и затраты на проведение ремонта и обслуживания техники.
Таблица 1 #8212 Технические характеристики БелАЗ 75710
Самый большой самосвал в мире
Самым большим самосвалом в мире в году является БЕЛАЗ-75710. Машина начала выпускаться на Белорусском автомобильном заводе. Самосвал способен перевозить 450 тонн груза.
Полная масса загруженного автомобиля составляет 810 тонн. Следует сказать, что до этого рекорд самого большого самосвала в мире держал грузовик грузоподъемностью 400 тонн.
В процессе производства БЕЛАЗ-75710 использованы самые передовые решения и разработки, так электромеханическая трансмиссия произведена компанией Siemens. Колесные шины – Michelin.
Данный автомобиль, если его можно назвать автомобилем отвечает всем требованиям норм по загрязнению воздуха выбросами, оборудованию кабины и наличию системы безопасности от опрокидывания.
Кузов сварной из высоколегированной сверхпрочной стали. Объем кузова в соответствии с ISO 6483, м3
Тормозная система отвечает международным требованиям в соответствии с ISO 3450 и включает в себя стояночный тормоз, вспомогательные тормоза и главную тормозную систему.
Рабочие тормоза: передние и задние колеса - двойные дисковые тормоза с одним тормозным механизмом на диск и автоматической регулировкой зазора.
БЕЛАЗ – 75710 оснащен двухместной кабиной с системой ROPS безопасности в соответствии с ISO 3471 (система предупреждения опрокидывания) и регулируемым сиденьем водителя. Кабина отвечает всем стандартным требованиям к уровню внутреннего шума, вибрации, концентрации вредных веществ и пыли.
Уровень шума в кабине не превышает 80 дБ.
Местный уровень вибрации составляет не более 126 дБ. Общий уровень вибрации
не более 115 дБ.
Среди дополнительных устройств можно назвать: систему видеонаблюдения, система контроля давления в шинах, климат – контроль в кабине водителя.
Технические характеристики Белаз-75710:
Двигатель: Два дизельных четырехтактных двигателя с непосредственным впрыском топлива
Номинальная мощность при 1900 об. в мин. 2x1715 кВт
Количество цилиндров: 16
Диаметр цилиндра: 165 мм
Ход поршня: 195 мм
Максимальный крутящий момент при 1500 об. в мин. 9313 Нм
В конце г. всей мировой автомобильной общественности был представлен новый автомобиль – гигант грузоподъемностью 450 тонн. Белорусские умельцы легко обошли признанных производителей тяжёлой техники из Германии и США. При этом необходимо отметить, что БелАЗ 75710 не является выставочным образцом. Несколько машин этой серии уже с успехом трудятся на карьерах Кузбасса, принося своим владельцам серьёзную прибыль.
Причиной создания подобных монстров стал обычный экономический расчёт – применение двух грузовиков массой по 225 т требует больших затрат, чем эксплуатация одного нового БелАЗа, несмотря на его практически ручную сборку и высокую стоимость обслуживания.
Кризис в мировой экономике заставил производственников попытаться снизить расходы на добычу и транспортировку полезных ископаемых. Новый гигант из Белоруссии как нельзя лучше подходит для промышленных разработок угля и руды в современных реалиях.
Источники: http://samiye.ru/post/samye-bolshie-belazy-v-mire-gigantskie-samosvaly.html, http://gredx.ru/review/belaz-75600, http://spectechzone.com/tekhnika/stroitelnaya/karernye-samosvaly/obzor-samosvala-belaz-75710.html, http://mostinfo.su/tehnika/765-samyy-bolshoy-samosval-v-mire-belaz-75710.html, http://dispetcher-gruzoperevozok.biz/belaz-75710-samyj-bolshoj-samosval-v-mire/
Комментариев пока нет!
www.1km-auto.ru
Фирма «Автопромскан» поставляет из США и Китая как оригинальные запчасти и агрегаты, так и аналоги и восстановленные запчасти на двигатели Cummins для карьерных самосвалов БелАЗ моделей 7540, 7548, 7547, 7555, 75131, 75306 грузоподъемностью от 30 до 220 тонн, а также запчасти на дизельные двигатели моделей QSK-19, QSK-45, QSK-60, QSK-78, КТТА-19, КТА-19, КТА-38, КТА-50.
Тяжелые карьерные (внедорожные) самосвалы БелАЗ предназначены для работы по добыче полезных ископаемых. Крупные модели карьерных самосвалов доставляются по частям до месторождения или места дальнейшей работы и там собираются. Самой популярной схемой тяжелого самосвала является двухосная схема с задним или полным приводом на колеса. В 70-е годы 20 века производителями были предложены трехосные модели карьерных самосвалов WABCO 3200B и Terex Titan и самосвалы с донной разгрузкой. Эти модели не прижились и были сняты с производства.
Современные карьерные самосвалы оснащены гибридной силовой установкой (дизельным двигателем), приводящей в действие генератор переменного тока. Генератор в свою очередь питает тяговые электродвигатели, которые вращают колеса самосвала. Тормозная система карьерного самосвала основана на совмещенном действии гидравлической системы и электромоторов, вырабатывающих электрический ток в режиме торможения. Созданием электроприводов для самосвалов занимаются компании General Atomics (Terex), General Electric (Komatsu), Siemens (Hitachi, Liebherr, БелАЗ).
Максимальная эффективная работа карьерных самосвалов по загрузке достигается при работе с тросовыми или гидравлическими карьерными экскаваторами. Некоторые карьерные экскаваторы оснащены ковшом, вмещающим более 76 кубических метров породы (более 100 тонн). Они осуществляют погрузку самосвала грузоподъемностью 360тонн за 3-5 циклов. На сегодняшний день производством карьерных самосвалов занимается более 20 компаний в мире: Caterpillar, Liebherr, Terex, БелАЗ, Komatsu, WABCO.
В 1946 году было принято решение о строительстве в Белоруссии завода торфяного машиностроения. В 1951 году на предприятии начался выпуск первой продукции, а в 1958 году с конвейера сошел первый тяжелый самосвал МАЗ-525. В 1990 году Белорусский автомобильный завод выпустил с конвейера опытный образец БелАЗ –7555 грузоподъемностью 280 тонн, который является самым большим карьерным самосвалом в истории предприятия. На сегодняшний день производственное объединение БелАЗ выпускает карьерные самосвалы, погрузчики, аэродромные тягачи и различные тяжеловозы.
Модельный ряд карьерных самосвалов и погрузчиков с двигателем Cummins, выпускаемых предприятием БелАЗ очень широк:— БелАЗ-7540К карьерные самосвалы с грузоподъемностью 30тонн, базово оснащаются дизельным двигателем Cummins QSM11-C, имеющим мощность 405 л.с.;— БелАЗ -75473 с дизельным двигателем Cummins КТА 19-С, мощностью 609 л.с.;— БелАЗ -75474 выпускается с двигателем Cummins QSX115-C. Мощность двигателя 608 л.с.;— БелАЗ -75450 грузоподъемностью 45 т, оснащается двигателем Cummins QSX15-C мощностью 608 л.с.;— БелАЗ -7555B и БелАЗ -7555D – карьерные самосвалы грузоподъемностью от 55 до 60 тонн. Они оснащаются двигателями Cummins КTTA 19-С. Мощность двигателя Cummins КTTA 19-С составляет 709л.с. Самосвал БелАЗ -7555E оснащается дизельным двигателем Cummins QSK 19-С, имеющим мощность 709 л.с.;— Карьерный самосвал БелАЗ -75570 грузоподъемностью 90тонн, оснащен дизельным двигателем Cummins QST 30-С мощностью 1064 л.с.;— БелАЗ -7513 производится с дизельным двигателем Cummins QSK 45-С. Мощность такого двигателя 1622 л.с. Грузоподъемность 130-136т.— БелАЗ -75131 грузоподъемностью 130-136 тонн выпускается с двигателем Cummins QSK 50-С. Мощность дизельного двигателя этого самосвала составляет 1622 л.с.— Карьерные самосвалы БелАЗ -75306 с двигателем Cummins QSK 60-С, мощностью 2330 л.с., имеют грузоподъемность 200 тонн. Самосвал БелАЗ -75600 грузоподъемностью 320 тонн, оснащен дизельным двигателем Cummins QSK 78-C с мощностью 3546 л.с.Превосходным в эксплуатации двигателем Cummins QSX-15 мощностью 475л.с., оснащен самосвал для подземных работ БелАЗ -65800.
В комплексе с карьерными самосвалами работают фронтальные погрузчики БелАЗ -7822 и БелАЗ -78221 грузоподъемностью 10 тонн., которые оснащаются дизельными двигателями Cummins КТА19-С, мощностью 497 л.с.
Предприятие БелАЗ выпускает также знаменитые тягачи БелАЗ, используемые для эвакуации карьерных экскаваторов и различной неисправной карьерной техники на ремонтную базу предприятия. Тягачи-буксировщики БелАЗ собираются на шасси карьерных самосвалов с грузоподъемностью 120 тонн. Тягачи БелАЗ оснащаются дополнительно цепями противоскольжения, автоматической системой пожаротушения, центральной системой смазки и кондиционером.
Белорусское предприятие выпускает разные марки тягачей БелАЗ, оснащенных двигателем Cummins:— БелАЗ -74242 грузоподъемностью 21 тонна, двигатель Cummins KTA 38-C. Мощность двигателя 1216 л.с.— БелАЗ -77131 грузоподъемностью 130 тонн, оснащенный двигателем Cummins KTA 50 –C, мощностью 1622 л.с.— БелАЗ -74306 грузоподъемностью 260 тонн, оснащенный двигателем Cummins QSK 60-C , мощностью 2330 л.с.Продукция Белорусского завода БелАЗ включает в себя колесные бульдозеры БелАЗ -78231, оснащенные дизельными двигателями Cummins КТА19-С мощностью 497 л.с. Эти бульдозеры оснащаются также двигателями Cummins M11C350, имеющих мощность 350 л.с. и используются для дорожно-строительных работ.
Самоходные скрепера модели МОАЗ-60071, с двигателем Cummins M11C350 (350 л.с.), обладают грузоподъемностью 22 т. и предназначены для работ в карьерах, для разработки и транспортировки грунтов.Как видно из текста, двигатели Cummins различных марок и разной мощности, широко используются на сегодня в различной тяжелой технике. В процессе эксплуатации данных двигателей, возникает необходимость в ремонте и замене определенных запчастей в двигателях Cummins.
Фирма «Автопромскан» поставляет оригинальные запчасти и их аналоги на двигатели CUMMINS различных моделей со сроками поставок от 3-х недель и более. Мы осуществляем доставку данных запчастей клиентам транспортными компаниями, почтово-багажными вагонами РЖД в такие города как Кемерово, Кузбасс, Кушву Свердловской области, Екатеринбург и Челябинск, Воркуту, Донбасс, Коркино Челябинской области, Ухту, Красноярск, во многие другие города, а также в республику Хакасия, Якутию и республику Казахстан.
Контактная информация:г.Киров, Кировская обл.тел. (8332) 205-215e-mail: [email protected]: 555466694
avtointeres.ru
Cummins QSK 78-C производится корпорацией Industrial Power Alliance для тяжелых карьерных самосвалов,таких как БЕЛАЗ(Беларусия),Liebherr T282B(Германия) и Komatsu 960E-1(Япония).При этом этот двигатель используется по разному на этих трёх карьерных самосвалах.На японском Komatsu 960E-1 двигатель Cummins QSK 78-C приводит в движение гидронасосы,благодаря которым работает гидромеханическая трансмиссия,в народе гидроход.На белоруском и германском тяжеловозах,Cummins QSK 78-C выполняет роль привода генератора переменного тока,а сам самосвал приводят в движение мощные электромоторы.
Конструкция белазовского двигателя Cummins QSK 78-C.Итак,наш гигант является восемнадцати-цилиндровым,V-образным,четырех-тактным дизельным двигателем,который приводит в движение генератор переменного тока на 320ти тонном белазе.Имеет раздельные головки блока цилиндров,всего шесть,по одной на каждые три цилиндра.
Также на двигателе Белаза Cummins QSK 78-C установлены шесть турбонагнетателей(по одному на
каждую ГБЦ),которые дополнительно дают этому и без того не слабому движку дополнительные 35% мощности.Распредвал расположен в блоке цилиндров.Коленвал вращается в блоке цилиндров не на обычных подшипниках скольжения(вкладышах),а подобно конструкции двигателя ЯМЗ 240,то есть на огромных роликовых подшипниках,которые практически не изнашиваются.На шатунных шейках все же используются вкладыши.Топливная система - электронная,что позволяет немного снизить расход топлива,но все равно,жрет без меры.За смазку в двигателе отвечают четыре масляных насоса,также установлена фирменная система очистки масла,которая понемногу добавляет масло непосредственно в топливо,в общем менять масло в этом двигателе не нужно,нужно только доливать.Заводится при помощи двух спаренных стартеров,мощностью 10 лошадок каждый.Также встроены фирмовые мозги. Габариты и характеристики двигателя Белаза Cummins QSK 78-C.При рабочем обьёме цилиндров 78 литров,этот дизель выдает 3500 лошадинных сил на частоте 2000оборотов в минуту.Весит эта махина 11 300 киллограмм.Потребляет 290 литров моторного масла и 230 литров охлаждающей жидкости.
yamotorist.ru
В. Перелыгин, к.т.н., горный инженер
Если рассматривать весь производимый парк автосамосвалов Белорусского автозавода, следует указать, что более половины парка работает в карьерах по добыче руд черных и цветных металлов, где условия эксплуатации наиболее сложные. Значительное число машин используется на угольных разрезах, в карьерах по добыче горно-химического сырья, нерудных ископаемых, на строительстве гидротехнических и ирригационных сооружений, т. е. практически везде, где требуется транспортировать большие объемы горной массы.
Подвижность и маневренность самосвалов способствуют эффективному проведению селективной выемки, усреднению руд непосредственно в карьере.
Основной недостаток автомобильного транспорта – более высокая по сравнению с железнодорожным транспортом стоимость транспортировки горной массы. Применение автосамосвалов наиболее целесообразно при небольшой дальности перевозок, в условиях сложного рельефа, в глубоких карьерах и т. д.
Карьерный автотранспорт эксплуатируется в самых разнообразных климатических, горно-геологических и дорожных условиях. Большинство горных предприятий России расположено в зонах резкоконтинентального климата: низкая, до –40 °С и ниже, температура зимой с сильным ветром и высокая температура летом (до +40 °С). В горной местности самосвалы работают при пониженном атмосферном давлении, что снижает мощность двигателей, увеличивает расход топлива. Для карьерного автотранспорта характерны небольшие расстояния перевозки – от 1 до 5 км, дороги с переменным профилем и большим числом поворотов, множество временных дорог с неудовлетворительным покрытием. Продольный профиль карьерных дорог представляет собой чередование подъемов и спусков разной величины и длины. Продольные уклоны дорог достигают 10...12%, а на отдельных коротких участках и больше.
| Грузоподъемность, т | 30 | 30 | 30 | 30 |
| Масса, т | 22,5 | 22,5 | 22,5 | 22,5 |
| Габаритные размеры, мм | 7110х3860х3930 | 7280х3900х x3900 | ||
| Радиус поворота, м | 8,7 | 8,7 | 8,7 | 8,7 |
| Вместимость платформы стандартная геометрическая, м3 | 15,1 | 15,1 | 15,1 | 24,7 |
| То же стандартная «с шапкой» 2:1, м3 | 19,2 | 19,2 | 19,2 | 28,2 |
| Двигатель | ЯМЗ-240ПМ2 | ЯМЗ-240М2-1 | Deutz BF 8M 1015 | ЯМЗ-240М2-1 |
| Мощность, кВт (л.с.) | 309 (420) | 265 (360) | 290 (395) | 265 (360) |
| Трансмиссия | ГМП (5+2) | ГМП (3+1) | ГМП (5+2) | ГМП (3+1) |
| Шины | 18.00-25 | |||
| Максимальная скорость, км/ч | 50 | |||
На карьерных самосвалах применяют два типа трансмиссии – гидромеханическую (ГМП) и электромеханическую (ЭМТ). Как показывает практика, при уклонах в пределах 12...15% предпочтительней использовать самосвалы с ГМП, у них лучше динамические характеристики. К.п.д. гидромеханической трансмиссии выше, а значит, выше скорость самосвала и его производительность на единицу сжигаемого топлива. В свою очередь применение ЭМТ позволяет изменить компоновку самосвала, упростить кинематическую схему, применить индивидуальный привод на каждое колесо (мотор-колесо).
Создание тяжелых самосвалов с ГМП связано с целым рядом конструктивных проблем. Передача больших крутящих моментов требует значительного усложнения конструкции агрегатов трансмиссии и их утяжеления, вызывает удорожание машины, в том числе в процессе эксплуатации.
Для удовлетворения потребностей многочисленных карьеров средней и малой мощности Белорусский автозавод выпускает гамму автосамосвалов с гидромеханической трансмиссией и грузоподъемностью (г/п) до 90 т. Более тяжелые машины традиционно выпускают с ЭМТ (самый тяжелый – БелАЗ-75306 г/п 220 т). Однако такие мировые лидеры, как компании Caterpillar и Komatsu, производят ряд тяжелых самосвалов с гидромеханической трансмиссией (самый тяжелый – модель CAT 797В г/ п 380 т), которые успешно используют на многих предприятиях. В России наиболее распространенными являются самосвалы серии БелАЗ-7540 г/п 30 т, в том числе предшественники этой серии – модели БелАЗ-7522, БелАЗ-7526, а также ветеран БелАЗ-540.

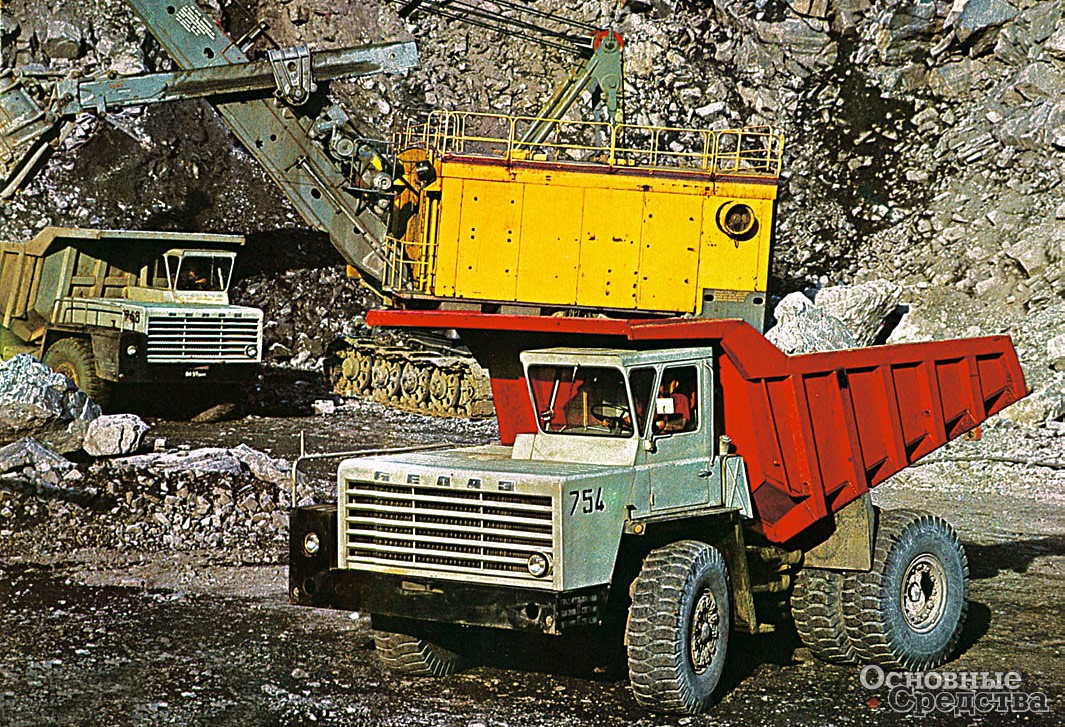

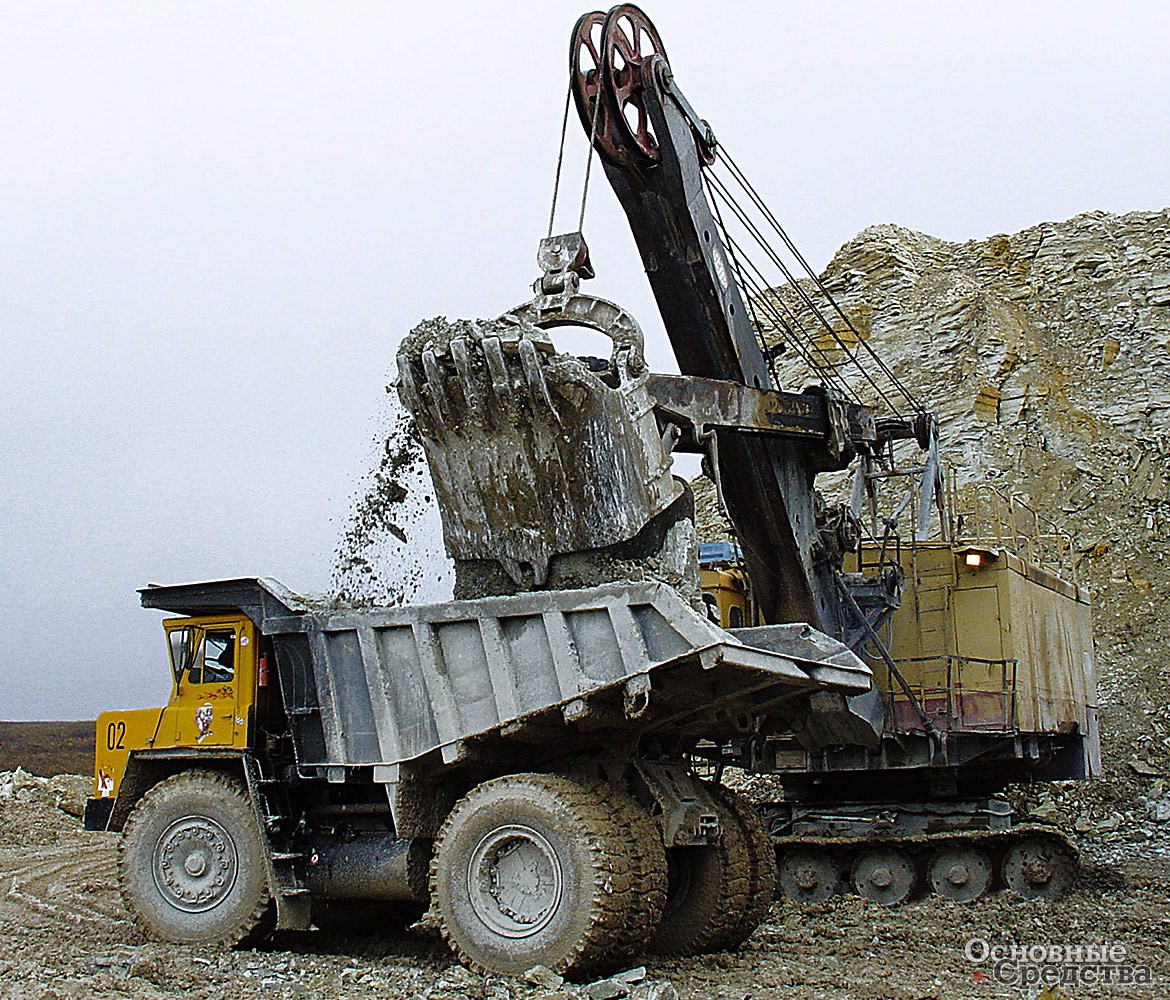

Началом славного семейства карьерных самосвалов стал 27-тонный БелАЗ-540, первый образец которого создан в сентябре 1961 г. на Белорусском автомобильном заводе. Серийно выпускать его начали с сентября 1965 г. и оснащали дизелем Д-12А (38,8 л, 375 л.с.), автоматической гидромеханической трехступенчатой коробкой передач (КП), колесными планетарными редукторами, гидроусилителем рулевого механизма. Его оснастили самой прогрессивной по тем временам гидропневматической подвеской и объединенной гидравлической системой.
С 1967 г. выпускали модернизированный вариант БелАЗ-540А с новым дизелем ЯМЗ-240 (22,3 л, 360 л.с.). Самосвал с колесной базой 3550 мм развивал максимальную скорость 55 км/ч. БелАЗ-540А соответствовал мировому уровню и первым в СССР был удостоен почетного в те времена Знака качества. Автомобиль получился очень удачным и, по заверениям представителей Caterpillar, стал конкурентно трудным и для их продукции.
С 1972 г. начался выпуск северного и тропического (экспортного) вариантов – соответственно 540С и 540Т. Седельный тягач 540В работал в составе 45-тонного самосвального автопоезда. Одновременно с ними Белорусский автомобильный завод предлагал самосвал-углевоз модели 7510, геометрическая вместимость кузова которого была увеличена с 15 до 19 м3. Самосвалы моделей 540 и 7510 предназначались для работы с экскаватором ЭКГ-4,6Б, а позднее и с ЭКГ-5А.
В 1980-е годы на смену «540-му» пришел усовершенствованный вариант БелАЗ-7522 г/ п 30 т с более экономичным двигателем мощностью 360 л.с., новой трансмиссией с увеличенным к.п.д. гидротрансформатора и модернизированной тормозной системой. Варианту углевоза присвоили индекс 7526. С 1981 г. выпускали также БелАЗ-7540 г/п 40 т для вывоза скальной породы из глубоких карьеров, оборудованный 425-сильным дизелем ЯМЗ-240ПМ2 с турбонаддувом. Сегодня автозавод предлагает серию современных 30-тонных самосвалов БелАЗ-7540.
| Грузоподъемность, т | 45 | 45 | 45 |
| Масса, т | 33 | 33 | 33 |
| Габаритные размеры, мм | 8090х4135х4390 | 8390х4135х4390 | 8090х4110х4390 |
| Радиус поворота, м | 10,2 | 10,2 | 10,2 |
| Вместимость платформы стандартная геометрическая, м3 | 21,5 | 19,8 | 21,5 |
| То же стандартная «с шапкой» 2:1, м3 | 26,5 | 26,5 | 26,5 |
| Двигатель | ЯМЗ-240НМ2 | КТА 19-С | Deutz BF 8M 1015C |
| Мощность, кВт (л.с.) | 368 (500) | 448 (600) | 400 (544) |
| Трансмиссия | ГМП (5+2) | ||
| Шины | 21.00-35 | ||
| Максимальная скорость, км/ч | 50 | ||

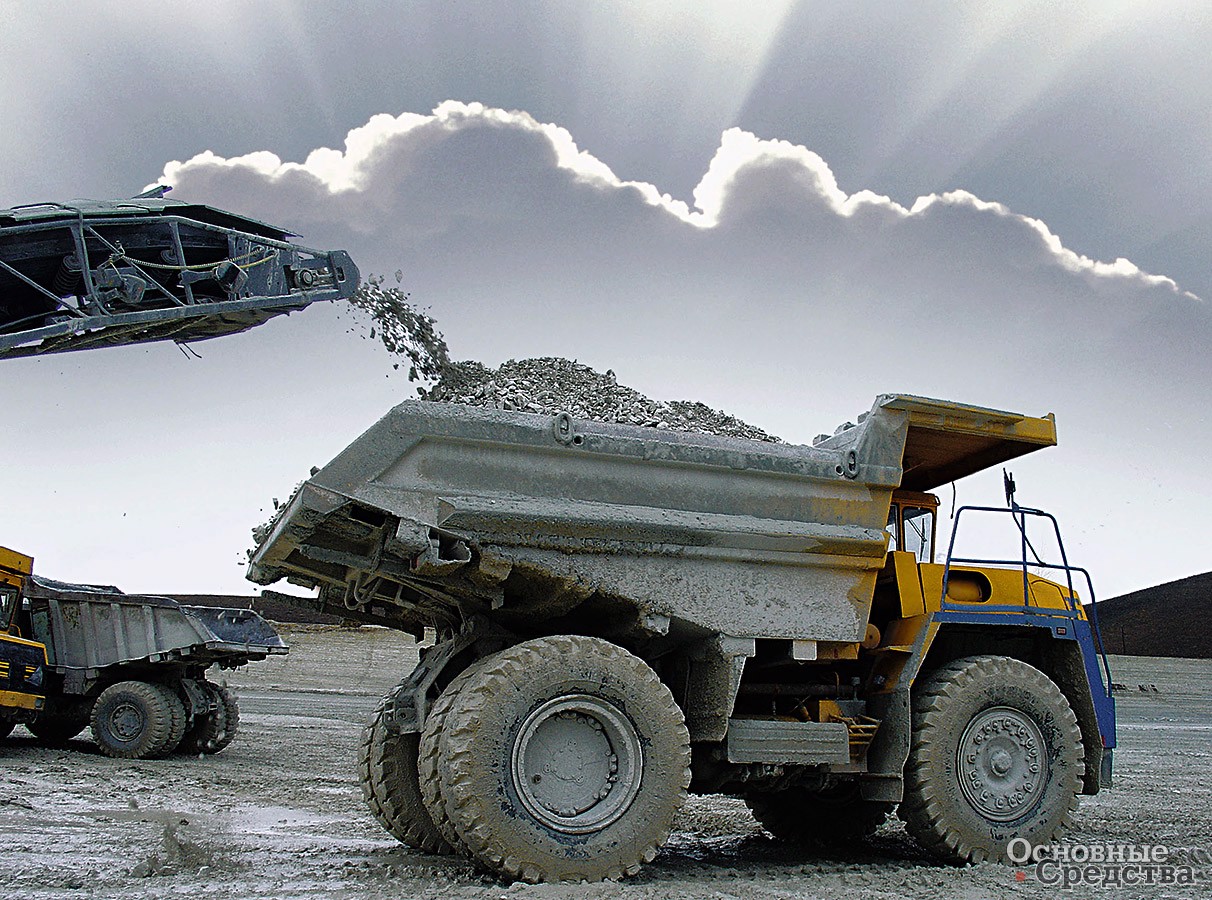

Основой более тяжелого семейства самосвалов с ГМП стал двухосный БелАЗ-548А г/п 40 т с базой 4200 мм и кузовом вместимостью 21 м3, производство которого начато в 1967 г. Предназначался он для работы с новыми экскаваторами ЭКГ-8И и модификациями ЭКГ-6,3УС и ЭКГ-4У. Автомобиль оснащали дизелем ЯМЗ-240Н с турбонаддувом мощностью 500 л. с., а в остальном его конструкция повторяла предыдущее семейство БелАЗ-540. В 1972 г. БелАЗ-548А стали собирать в северном исполнении. Назывался он БелАЗ-548С, с 27-кубовым кузовом (углевоз обозначали как БелАЗ-7525, как седельный тягач – БелАЗ-548В для работы с самосвальными полуприцепами г/п 65 т. В начале 1980-х начался выпуск модернизированного варианта «548-й» модели г/ п 42 т, получившего обозначение БелАЗ-7523 (его углевозный вариант – БелАЗ-7527).
На смену БелАЗ-7548, снятому с производства в 2002 г., создан БелАЗ-7547 увеличенной грузоподъемности – 45 т. С 1995 г. началось производство самосвала нового поколения – 55-тонного БелАЗ-7555, для которого на выбор предлагают дизели ЯМЗ или Cummins мощностью 525...730 л. с., ГМП собственного изготовления или американскую Allison, гидропневматическую подвеску колес с 35-дюймовыми шинами. Эту модель сразу полюбили угольщики, поскольку она по параметрам более всего подходит для совместной работы с экскаваторами ЭКГ-8И и ЭКГ-10 – основными механическими лопатами на добычных работах угольных разрезов.
Очень интересны современные разработки автозавода, например шарнирно-сочлененный самосвал БелАЗ-7528 (6х6) г/п 36 т с двигателем MTU серии S-60 мощностью 550 л.с., ГМП (5+2), шинами 29,5R25. Масса его – 42,3 т, геометрическая вместимость платформы – 16,3 м3, с «шапкой» – 22 м3. Модель предназначена для перевозки насыпных грузов и рассчитана на эксплуатацию в разных климатических зонах как по специальным технологическим дорогам, так и в условиях бездорожья на грунтах с низкой несущей способностью. Применение компоновки с шарнирным сочленением рам позволяет получить более высокую маневренность автомобиля, полный привод повышает тяговые характеристики (больше суммарное сцепление). Самосвал способен преодолевать большие уклоны, менее восприимчив к качеству дорог, незаменим на горных работах при транспортировке пород с глубоких горизонтов с повышенным водопритоком.
Белорусский завод предлагает и новую серию тяжелых самосвалов г/п 90 т с ГМП – БелАЗ-7557. Мощность двигателя QST 30-C – 1065 л. с., трансмиссия – ГМП 6+1, шины – 27.00R49, масса автомобиля – 73 т, геометрическая вместимость платформы – 37,3 м3, «с шапкой» – 53,3 м3. Самосвал предназначен для работы с экскаваторами с ковшами вместимостью 12,5...15,0 м3 и будет востребован в ГОКах с глубокими карьерами.
Опыт эксплуатации самосвалов БелАЗ с ГМП показывает, что в целом машины названных серий надежны, достаточно «живучи» и в определенной степени удовлетворяют условиям эксплуатации на горных работах. Ремонтные службы, привычные к продукции Белорусского автозавода, в большинстве случаев самостоятельно проводят восстановительный ремонт агрегатов, в том числе ГМП и редукторов. Специализированные ремонтные предприятия широко привлекаются лишь для проведения капитального ремонта двигателей. В условиях завода проводится ремонт с возможной заменой коленчатого вала или блока цилиндров, что продлевает остаточный ресурс. Кроме этого цены на запчасти к самосвалам БелАЗ ощутимо ниже по сравнению с ценами на запчасти к импортным машинам, что делает эксплуатацию автомобилей автозавода заметно экономичней. Такие факторы способствуют поддержанию стабильного спроса на продукцию БелАЗа, и не только на постсоветском пространстве.
На практике величина пробега самосвалов БелАЗ г/п 27...45 т до списания составляет в среднем: до 225 тыс. км для районов Крайнего Севера; до 210...220 тыс. км для глубоких (более 200 м) карьеров; около 320 тыс. км на строительных работах (нормативный пробег – 270 тыс. км, или 6 лет службы). Годовой пробег в большинстве карьеров составляет 5...40 тыс. км. Оборудование самосвалов импортными двигателями позволяет в определенной степени продлить ресурс и увеличить межремонтный интервал, но приводит к удорожанию техобслуживания.
| Грузоподъемность, т | 55 | 55 | 55 |
| Масса, т | 40,2 | 41,5 | 44 |
| Габаритные размеры, мм | 8890х4740х4620 | 9200х5080х4630 | 8890х4740х4555 |
| Радиус поворота, м | 9 | 9 | 9 |
| Вместимость платформы стандартная геометрическая, м3 | 22,1 | 50 | 28 |
| То же стандартная «с шапкой» 2:1, м3 | 31,3 | 57,9 | 37,3 |
| Двигатель | КТТА-19С | КТТА-19С | QSK 19-C |
| Мощность, кВт (л.с.) | 522 (709) | 522 (709) | 559 (760) |
| Трансмиссия | ГМП (6+1) | ||
| Шины | 24.00-35 | ||
| Максимальная скорость, км/ч | 55 | ||
Сложный продольный профиль карьерных дорог значительно утяжеляет режим работы ГМП. Чередование подъемов и спусков, иногда затяжных с работой замедлителя на спусках, вызывает перегрев агрегата, особенно в летние месяцы, приводит к «свариванию» фрикционов передач, выходу из строя масляных радиаторов. Своя специфика присутствует и при работе на Крайнем Севере, где из-за экстремальных холодов резко снижается надежность оборудования, поэтому возникает потребность проводить специальные мероприятия, чтобы обеспечить нормальную работу машин (прогрев, применение специальных масел, хладостойких материалов, в том числе морозостойкой резины, и т. д.).
Следует отметить, что, поддерживая правильный режим работы автосамосвала, можно исключить многие инциденты, например выход из строя ГМП из-за перегрева. Стиль вождения в значительной степени определяет режим работы систем, поэтому подготовка водителей должна проводиться ответственно и качественно. Однако кадровая проблема в последние годы лишь обостряется, и не только в отношении подготовки водителей, но и в отношении подготовки грамотных специалистов механиков-ремонтников. Плохие кадры способны, не напрягаясь, «порешить» высокотехнологичные дорогие машины от Caterpillar или любого другого производителя с мировым именем и безупречной репутацией. Хорошие кадры способны поддержать родные и многотерпеливые БелАЗы, к которым традиционно простое отношение.
Сегодня Белорусский автозавод как никогда испытывает сильное давление со стороны конкурентов, предлагающих высококлассную технику. Быстро развиваются дилерские и сервисные центры фирм-производителей. Пока соотношение цена/ качество позволяет БелАЗу успешно конкурировать с мировыми лидерами, но насколько долго данная ситуация будет выигрышной для завода, спрогнозировать сложно. Повышение интенсивности ведения горных и строительных работ как прямое следствие вхождения членов СНГ в мировой рынок потребует применения новых, высокоэффективных комплексов оборудования. Сегодня важно не упустить время, чтобы в будущем не попасть в группу аутсайдеров. Приоритетным направлением деятельности завода должно стать обновление производства, внедрение новейших технологий, создание новых серий высокопроизводительных самосвалов.
os1.ru
Автомобиль БелАЗ 75131 разработан для перемещения горных пород от места их добычи в сложно климатической местности. По заказу клиента самосвал может выпускаться для работы в разных условиях климата и комплектуется определёнными кузовами для перевозки пород с различной плотностью. Самосвал используется в перерабатывающей отрасли, на комбинатах и в технологических цехах, а также в строительстве больших производственных объектов.
После глубокой модернизации предприятия, выпускающего карьерные самосвалы, модель БелАЗ 75131 была усовершенствована и получила улучшенные технические характеристики, значительно повысилось качество его основных силовых элементов и агрегатов. Основные изменения затронули систему трансмиссии, управление которой теперь осуществляется с помощью переменного тока с применением микромодульных электроблоков.
Модернизированный тяжелый самосвал
Основные плюсы трансмиссии нового типа включают в себя:
улучшенные тягово-динамические и скоростные параметры автомобиля, в том числе на дороге, идущей под уклоном;
увеличенный масштаб действия под нагрузкой динамичного торможения, который не имеет лимита по времени и используется вплоть до начальной скорости движения автомобиля;
управление трансмиссией при помощи микропроцессоров, что обеспечивает автономную работу и повышенную манёвренность карьерного самосвала;
эффективная защита от скольжения, улучшенная техника трогания и ускорения на дороге, идущей на подъём;
улучшенные ходовые характеристики тяжеловесного карьерного самосвала и уменьшенная степень износа шин.
Автомобиль БелАЗ 75131 идеально подходит для работы в условиях сурового климата
Изменениям подверглись практически все системы устройства самосвала. Он стал более надёжным, приобрёл модернизированную усиленную раму, современную систему управления приводом, что позволило снизить время и стоимость проведения технического обслуживания автомобиля.
При создании БелАЗ 75131 использовались следующие технологии:
механизм электроуправления впрыском горючего, на котором установлен стержневой импеллер и модернизированная охладительная система промежуточного типа;
автоматизированный механизм смазки;
усовершенствованная пневматическая гидроподвеска с улучшенным направляющим механизмом;
автоматическая диагностическая система;
гибридная система тушения пожара, имеющая пульт управления;
удобная 2-х местная кабина, сертифицированная по нормам международного стандарта, со сниженным уровнем вибрации, шума и вредных веществ, что позволяет гарантировать безопасные условия труда водителя.
Карьерный самосвал оборудован сухой дисковой тормозной системой с гидравлическим приводом, который способен обеспечить отличную устойчивость автомобиля во время торможения. Тормозной путь тяжёлого карьерного самосвала составляет всего 21 метр с плавным замедлением вплоть до полной остановки. Такого успеха удалось достигнуть при помощи модернизированного механизма электродинамического тормоза. Основные рабочие элементы тормозной системы имеют наружное вынесение, что значительно упростило процедуру технического обслуживания и ремонта тормозной аппаратуры.
Стоимость карьерного самосвала БелАЗ-75131 является оптимальной по соотношению цена-качество и составляет порядка $478 200 .
Использование карьерных самосвалов БелАЗ 75131 в горнодобывающей промышленности показало высокую эффективность и функциональность использования грузовиков этого типа. Оптимальное возможное соотношение цены и качества, надёжность и безопасность эксплуатации, небольшой расход топлива и хорошая производительность позволили получить автомобилям БелАЗ 75131 широкое распространение на больших производственных объектах.
Уважаемые посетители сайта мы всегда рады вашим комментариям, оставляйте их чаще, это побуждает нас писать новые, интересные статьи на животрепещущие темы сферы грузоперевозок, так же не забывайте ставить "лайки/нравится". Ваш блог "Диспетчер грузоперевозок".
Меня зовут Дмитрий. Образование – среднее специальное. Оцените статью: Поделитесь с друзьями! dispetcher-gruzoperevozok.biz
Белаз 548 В - опытный образец самосвала с полуприцепом и увеличенной до 60 тонн грузоподъемностью. В серию автомобиль не пошел.
