Электродвигатель асинхронный – электромеханическое оборудование, широко распространённое в различных сферах деятельности, а потому знакомое многим. Между тем, даже учитывая тесную связь асинхронного электродвигателя с народом, редкий «сам себе электрик» способен раскрыть всю подноготную этих приборов. Например, далеко не каждый «держатель пассатижей» может дать точный совет: как соединить обмотки электродвигателя «треугольником»? Или как ставить перемычки схемы соединения обмоток двигателя «звездой»? Попробуем раскрыть эти два простых и одновременно сложных вопроса.
Содержимое публикации
Как говаривал Антон Павлович Чехов:
Повторение – мать учения!
Начать повторение темы электрических асинхронных двигателей логично детальным обзором конструкции. Двигатели стандартного исполнения построены на базе следующих конструктивных элементов:
Структура мотора: 1 – БРНО, где размещается клеммник; 2 – вал ротора; 3 – часть общих статорных обмоток; 4 – крепёжное шасси; 5 – тело ротора; 6 – корпус алюминиевый с рёбрами охлаждения; 7 – крыльчатка пластиковая или алюминиеваяВот, собственно, вся конструкция. Большая часть асинхронных электродвигателей являются прообразом именно такого исполнения. Правда, встречаются иногда экземпляры несколько иной конфигурации. Но это уже исключение из правил.
Остаются в эксплуатации ещё достаточно большое число асинхронных электродвигателей, где обозначение статорных обмоток выполнено по устаревшему стандарту.
Таким стандартом предусматривалась маркировка символом «С» и добавлением к нему цифры — номера вывода обмотки, обозначающего её начало либо конец.
При этом цифры 1, 2, 3 – всегда относятся к началу, а цифры 4, 5, 6, соответственно, обозначают концы. Например, маркеры «С1» и «С4» обозначают начало и конец первой статорной обмотки.
Маркировка концевых частей проводников, выводимых на клеммник БРНО: А – устаревшее обозначение, но всё ещё встречающееся на практике; В – современное обозначение, традиционно присутствующее на маркерах проводников новых моторовСовременные стандарты изменили эту маркировку. Теперь отмеченные выше символы заменены другими, соответствующими международному образцу (U1, V1, W1 – начальные точки, U2, V2, W2 – концевые точки) и традиционно встречаются при работе с асинхронными движками нового поколения.
Проводники, исходящие от каждой из обмоток статора, выводятся в область клеммной коробки, что находится на корпусе электродвигателя и подключаются к индивидуальной клемме.
В общей сложности количество индивидуальных клемм равно числу выведенных начальных и конечных проводов общей намотки. Обычно это 6 проводников и такое же число клемм.
Таким выглядит клеммник движка стандартной конфигурации. Шесть выводов соединяются латунными (медными) перемычками перед подключением мотора под соответствующее напряжениеМежду тем, встречаются также вариации развода проводников (редко и обычно на старых моторах), когда в область БРНО выведены 3 провода и присутствуют только 3 клеммы.
Подключение асинхронного электродвигателя с выведенными на клеммную коробку шестью проводниками, выполняется стандартной методикой с помощью перемычек.
Размещая должным образом перемычки между индивидуальными клеммами, легко и просто установить необходимую схемную конфигурацию.
Так, чтобы создать интерфейс для подключения «звездой», следует начальные проводники обмоток (U1, V1, W1) оставить на индивидуальных клеммах одиночными, а клеммы концевых проводников (U2, V2, W3) соединить между собой перемычками.
Схема соединения «звезда». Отличается высокой потребностью линейного напряжения. Даёт плавный ход ротора в режиме запускаЕсли же потребуется создать схему соединения «треугольник», вариант размещения перемычек изменяется. Для соединения статорных обмоток треугольником нужно соединить начальные и концевые проводники обмоток по следующей схеме:
Схема соединения «треугольник». Отличительная черта – высокие пусковые токи. Поэтому зачастую моторы по этой схеме предварительно запускаются на «звезде» с последующим переводом в рабочий режимОднако следует учитывать большую потребность в линейном напряжении для схемы «звезда». Эту разницу, собственно, показывает маркировка «220/380» на технической пластине моторов.
Вариант последовательного соединения «звезда-треугольник» в рабочем режиме видится оптимальным пусковым методом 3-фазного асинхронного электродвигателя переменного тока. Этот вариант часто используется для плавного пуска мотора при малых начальных токах.
Первоначально подключение организуется по схеме «звезды». Затем, через некоторый промежуток времени, моментальным переключением выполняется соединение на «треугольник».
Каждый асинхронный электродвигатель обязательно оснащается металлической пластиной, которая закреплена на боковине корпуса.
Такая пластина является своего рода панелью-идентификатором оборудования. Здесь размещается вся необходимая информация, требуемая для корректной установки изделия в сеть переменного тока.
Техническая пластина на боковине корпуса движка. Здесь отмечаются все важные параметры, требуемые для обеспечения нормальной работы электродвигателяЭтими сведениями не следует пренебрегать, включая мотор в цепь питания электрическим током. Нарушения условий, отмеченных на информационной пластине – это всегда первые причины выхода моторов из строя.
Что указывается на технической пластине асинхронного электродвигателя?
Обращаясь к технической пластине, электрик уже предварительно знает на каких условиях допустимо включать мотор в сеть.
С точки зрения подключения «звездой» или «треугольником», как правило, существующая информация даёт электрику знать, что в сеть 220В корректно подключение «треугольником», а на линию 380В асинхронный электродвигатель следует включать «звездой».
Испытывать мотор либо эксплуатировать следует только при условии разводки через защитный автоматический выключатель. При этом внедряемый в цепь асинхронного электродвигателя автомат следует корректно подбирать по току отсечки.
Теоретически и практически тоже, асинхронный электродвигатель, рассчитанный на подключение к сети через три фазы, может работать в однофазной сети 220В.
Как правило, этот вариант актуален лишь для моторов мощностью не выше 1,5 кВт. Объясняется сие ограничение банальным дефицитом ёмкости дополнительного конденсатора. На большие мощности требуется ёмкость под высокие напряжения, измеряемая сотнями мкФ.
Применяя конденсатор, можно организовать работу трёхфазного двигателя в сети 220 вольт. Однако при этом теряется практически половина полезной мощности. Уровень КПД снижается до 25-30%То есть из трёх существующих клемм две объединяются в одну включением между ними конденсатора. Образованные таким образом две сетевых клеммы присоединяются к сети 220В.
Переключением сетевого провода на клеммах с подключенным конденсатором можно изменять направление вращения вала мотора.
Включением в трёхфазный клеммник конденсатора, схема подключения трансформируется в двухфазную. Но для чёткой работоспособности двигателя требуется мощный конденсаторНоминальная ёмкость конденсатора рассчитывается по формулам:
Сзв = 2800 * I / U
C тр = 4800 * I / U
где: C – искомая ёмкость; I – пусковой ток; U – напряжение.
Однако простота требует жертв. Так и здесь. При подходе к решению задачи пуска с помощью конденсаторов отмечается существенная потеря мощности мотора.
Чтобы компенсировать потери, приходится изыскивать конденсатор большой ёмкости (50-100 мкФ) с рабочим напряжением не менее 400-450В. Но даже в этом случае удаётся набрать мощность не более 50% от номинала.
Поскольку подобные решения используются чаще всего для асинхронных электродвигателей, которые предполагается запускать и отключать с частой периодичностью, логично применять схему, несколько доработанную по сравнению с традиционным упрощённым вариантом.
Схема для организации работы в сети 220 вольт с учётом частых включений и отключений. Применение нескольких конденсаторов позволяет в какой-то степени компенсировать потери мощностиМинимум потерь мощности даёт схема включения «треугольником» в отличие от схемы «звезды». Собственно, на этот вариант указывает и техническая информация, что размещается на технических пластинах асинхронных движков.
Как правило, на бирке именно схема «треугольника» соответствует рабочему напряжению 220В. Поэтому на случай выбора способа соединения, прежде всего, следует взглянуть на табличку технических параметров.
Изредка встречаются конструкции асинхронных электродвигателей, где БРНО содержит клеммник на 3 вывода. Для таких моторов применяется схема разводки внутреннего исполнения.
То есть, та же «звезда» либо «треугольник» схематично выстраиваются соединениями непосредственно в области расположения статорных обмоток, куда доступ затруднён.
Вид нестандартного клеммника, какие могут встречаться на практике. При такой разводке следует руководствоваться исключительно сведениями, указанными на технической пластинеКонфигурировать такие движки как-то иначе, в бытовых условиях не представляется возможным. Информация на технических табличках движков с нестандартными клеммниками обычно указывает схему внутреннего развода «звезда» и напряжение, при котором допустимо эксплуатировать электродвигатель асинхронного типа.
zetsila.ru
spbblog побывал на заводе "Звезда", что выходит периметром на ул. Бабушкина. Завод этот не столь известен, как к примеру Балтийский судостроительный, и не на слуху. Я бы сказал даже, что он вообще на периферии внимания. Тем не менее делает он важное дело - производит судовые дизели и редукторы; и имеет немаленький гособоронзаказ ВМФ РФ. А поскольку я в мероприятиях сообщества мониторю всё, что касается транспорта и флота, то понятно, что пропустить этот поход не мог.Давайте посмотрим, что там встретилось интересного, какие производства мы посмотрели.Заодно увидите в реальности, как выглядит пресловутое импортозамещение и с чем его едят.
2. Завод обладает немаленькой территорией и сопоставим по размеру с Обуховским заводом: примерно 1400x600 метров. Административной стороной он выходит на ул. Бабушкина, неподалёку от м. Пролетарская и рядом с "Лентой", и простирается длинным прямоугольником практически до путей ст. Обухово. Там же - и м. Обухово.
3. Проход на завод довольно муторный: не только заранее готовили документы, но ещё и переписывали серийные номера фототехники. Если принёс "не то", что указал ранее - технику придётся оставить на проходной на ответхранении. Уговоры не помогают. Вообще, снимать внутри крайне не рекомендовано, так что наша небольшая группа была в каком-то смысле исключением.
4. Сперва, перед походом по производствам - небольшой инструктаж в управлении кадров. Поднимаемся на второй этаж здоровенного заводоуправления (фото 2) и ждём, куда же нас поведут. По холлу видно, что предприятие ленинградское и заслуженное.
5. Зашли в переговорный зал, расселись, ждём. И тут - сюрприз: молодая, красивая и стильная барышня, на которую я бы никогда не подумал, что она как-то связана с реальным производством, оказывается... директором по персоналу этого завода! Так что, получается, не всё у нас "старпёрами, не вписавшимися в рынок" занято на заводах, как это рисует молва. Зовут её Екатерина Баракова, и в ходе последующего разговора я выяснил, что она на заводе уже восемь лет работает, после вуза. Немало.
Пообщались с Екатериной и её коллегами по HR-департаменту; она показала нам в ходе беседы шикарный альбом, который находился во вскрытой на днях капсуле с посланием потомкам, заложенной в день 50-летия Октября (1967 год). Впрочем, её покажу как-нибудь отдельно, как артефакт эпохи, а пока - о производстве. Нам наметили три точки для посещения: сборочный цех двигателей (где происходит соединение всех остальных производств), модельный цех и новое производство "Звезда-Редуктор", запущенное по целевой программе импортозамещения украинских оборонных предприятий.
6. Теперь идём на территорию, оставляя комплекс заводоуправления позади.
7. На территории находятся и дореволюционные строения. Хотя сам завод был основан в 1932 г., но до революции тут тоже существовали какие-то мастерские. Увы, я не уточнил, какие именно.
8. Советские ордена, кстати, никто не снимает, оба она красуются на видных местах. У завода есть два ордена - Октябрьской революции и Трудового Красного Знамени (на фото).
9. Памятник заводчанам-фронтовикам.
Первая точка посещения - сборочный цех, где собираются и испытываются готовые изделия. Собственно, это и есть основная площадка завода, сюда поступают детали из остальных цехов. На входе неожиданно оказалось, что на сборочной линии и на испытательной станции снимать на камеры нельзя. Гособоронзаказ, военпреды и прочее. "Эмм, а что же мы тогда покажем читателям??? - Ну давайте тогда общий план цеха и образцы изделий, их поснимайте. Вот ещё наш специалист придёт, ему вопросы позадавайте".
В начале цеха установлены образцы выпускаемых двигателей. Завод вообще-то специализируется на высокооборотных дизелях для скоростных кораблей ВМФ, плюс выпускает дизеля для автомотрис МПС. Раньше, при СССР, завод делал крупносерийные партии высокооборотных дизелей для "Метеоров", "Ракет" и прочих "Полесий" на подводных крыльях. Но сейчас эти суда уже не выпускаются. А вообще, двигателями «Звезды» оборудованы около 90% скоростных кораблей ВМФ и пограничных войск.
10. Ближний двигатель - М-401В1. ГОСТ для двигателей ВМФ допускает только два оттенка светло-жёлтого, оба представлены на фото. Гражданские дизеля или двигатели двойного назначения можно красить и в другие цвета - синий, зеленый и т.п.
11. Синий двигатель - М-503Б, для морских тральщиков проекта 266. Черного цвета двигатель, немного попавший в кадр справа - это М-580, устанавливается в качестве вспомогательного на большие атомные подлодки пр. 941, 949, 971Б. Но черный - это только эталонный образец, при передаче заказчику его всё равно красят в гост-овский цвет.

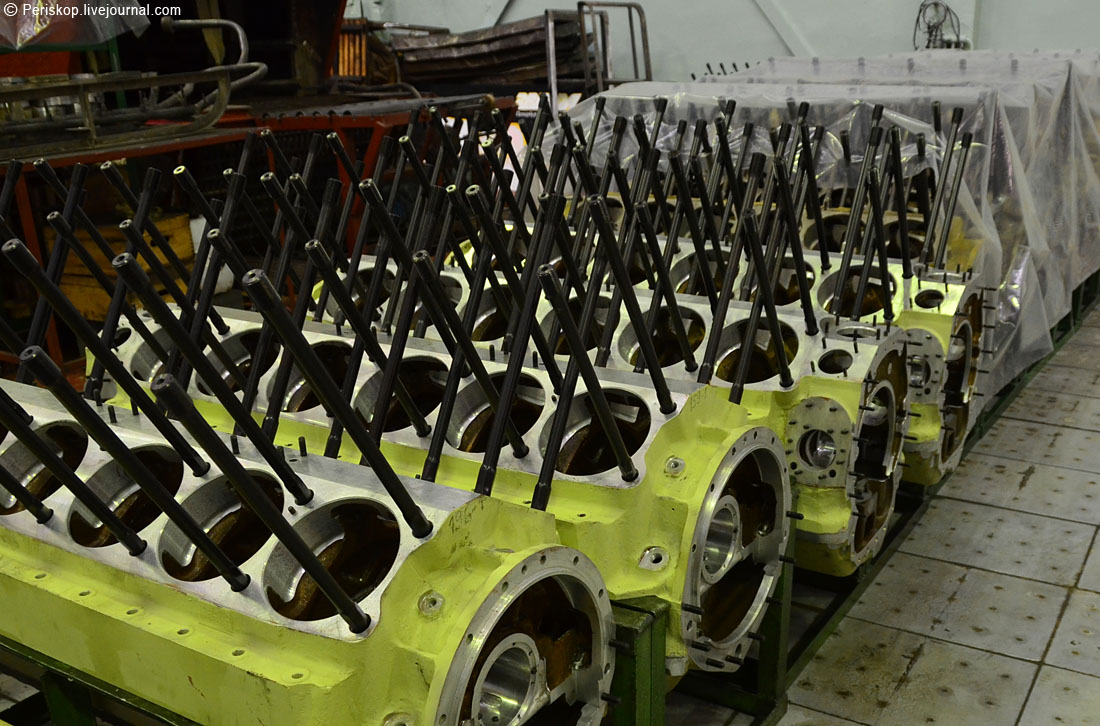

12. Здесь же стоят и составные части двигателей, тоже эталонные - для проверки и сравнения.
13. И общий план цеха, где происходит сборка готовых изделий. Тут чисто и мало пыли, нам даже ноги с улицы вытирать пришлось на входе. Людей в цехе мало, многие операции автоматизированы.
14. Подошёл и специалист - испытатель двигателей, Игорь Романов.
В беседе с ним выяснилось, что цикл создания двигателя сложней, чем нам представлялось вначале. После сборки его гоняют непрерывно на испытательной станции, от 25 до 50 часов, то есть до двух суток. Происходит притирка деталей и выявление проблемных мест. Затем двигатель полностью разбирают (!), смотрят состояние; если надо - меняют некоторые узлы и только после этого происходит окончательный прогон, приемка военпредами и затем поставка на флот.
15. Идём на испытательную станцию. На воротах цеха - артефакт советской истории. "Не мешает вам Ильич?" - "А чего он будет мешать? Нет, конечно. Пусть будет, это же часть истории предприятия".
16. На испытательной станции тоже нельзя было снимать, увы, поэтому просто смотрели на прогон двигателя. Там было человек 5 или 6, следящие за параметрами и выявляющие дефекты, и в том числе пара совсем молодых ребят после колледжа. Они уже не практиканты, тоже работают. Попросил их сняться для блога на фоне цеха :)
От сборочного цеха идём по территории к модельному цеху. Он в глубине завода, до него не меньше полкилометра идти.
17. Обратил внимание, что на территории застыли локомотивы и вагоны. Подошёл, посмотрел накат - лет 10-12 уже не ходят. "А что такое? Почему у вас подвижной состав не используется? Как вывозите дизеля?". - "Раньше интенсивно использовали и грузили в вагоны на Обухово. Очень удобно было. Но примерно в 2003-2004 годах железнодорожники заломили неподъемные цены на пользование путями и нам пришлось отказаться от этой практики." - "И как теперь?" - "Крупнотоннажными тягачами вывозим".
18. Модельный цех (точней, он только часть цеха).
19. Вход внутрь.
20. Рядышком стоит скульптура, отлитая модельщиками ещё в советские времена.

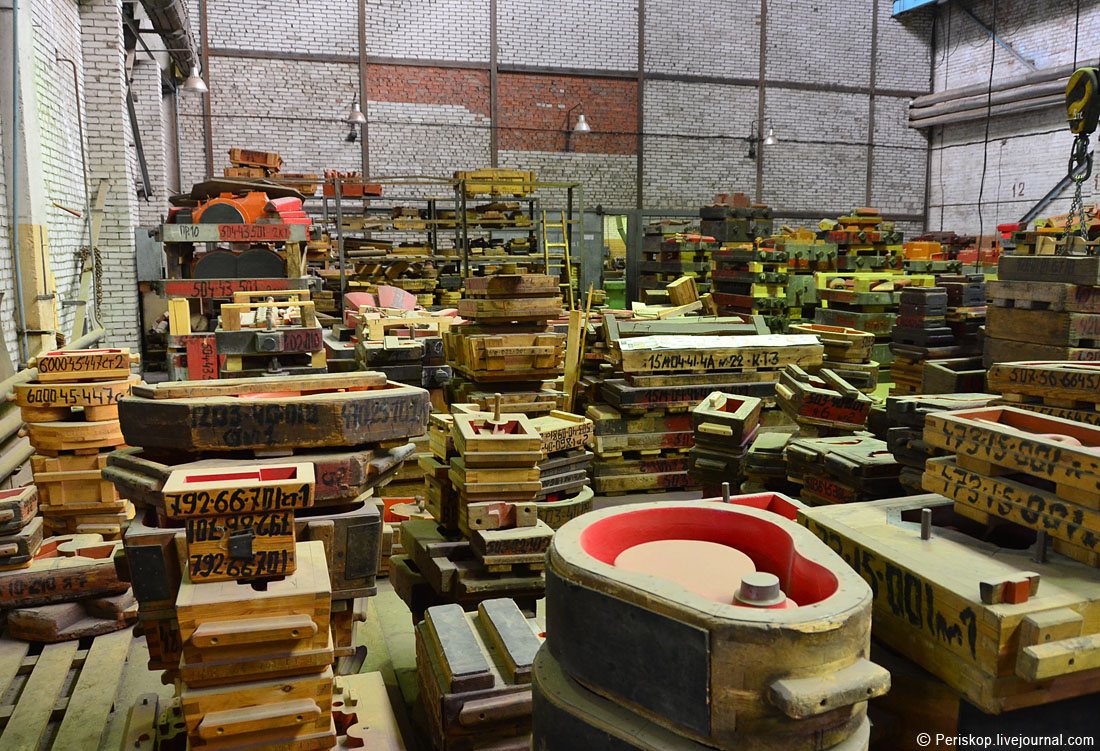

21. Внутри - целый завал всяких деревянных конструкций от простых до причудливых очертаний.
22. Передовики производства.
23. Ильич есть и тут. Рядом висит советская карта Ленинградской области - как будто я внезапно оказался в СССР года этак 1986-го.
24. На рабочих столах модельщиков высятся всякие чуднЫе конструкции. Мы попали в обеденный перерыв, так что рабочие подошли только к концу нашего пребывания тут.

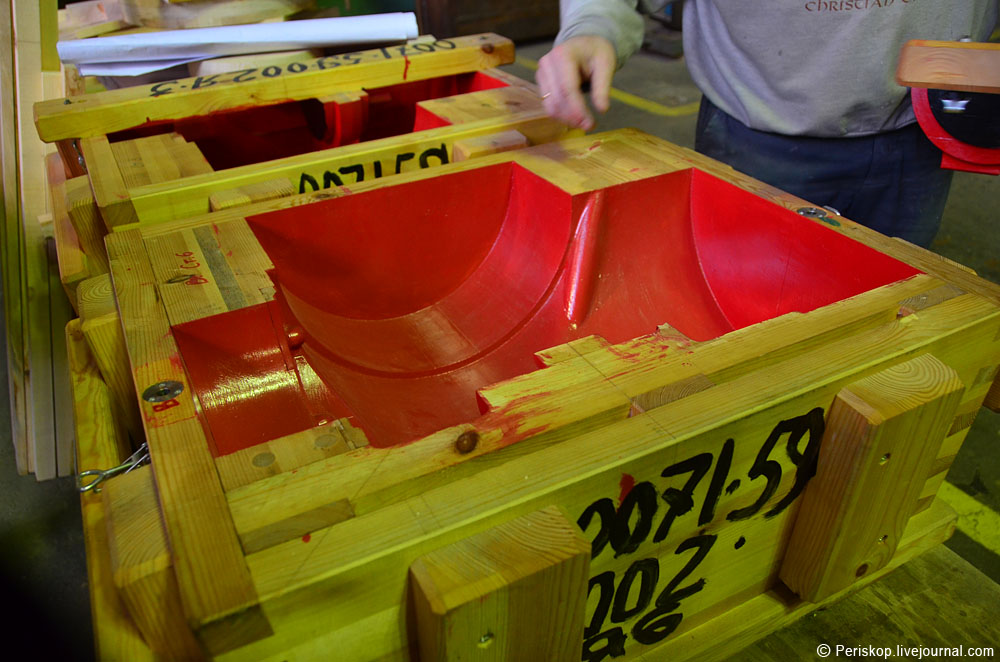

25. Модель в процессе.
26. На месте оказался только старый мастер-модельщик, Шарапов Александр Александрович (кстати, его фамилия есть на заглавном фото, где перечислены участники создания редукторов для корветов пр. 20380). Ему сейчас 76, но он ещё на посту.
Он-то и ответил нам на сакраментальный вопрос, который почти у всех был на языке:- А зачем вообще все эти модели? Нафига они? Сейчас же кругом компьютерное моделирование и прочие продвинутые технологии. К чему так мучиться, на что все эти архаизмы?- Модель служит для реалистичного моделирования объёма и поведения жидкостей заданной вязкости в нём. Скажем, двигатели у нас используют рубашки охлаждения, пазухи различной формы и прочие такие внутренние объемы. Так вот, сейчас выходит так, что увидеть эти детали в их соотношении, посмотреть перетекание жидкостей, взаимные сообщения и возможные протечки, слабые места, заметно надёжнее на реальной модели. Можно и на компьютере - но там вы не увидите всех нюансов и может получится так, что вас будут ждать при работе непредвиденные сюрпризы.- И что дальше?- Затем модель разбирается и уходит на отливку. Делают форму по ней, а потом отливают детали. Поэтому у нас тут ценится пространственное мышление и предельная внимательность, сосредоточенность, аккуратность. От этого потом зависит работа системы в целом.
27. Одна из моделей в работе на модельном столе.
28. Металлические цифры.
29. Сборка и окраска модели.
...Идём дальше, в третью точку похода.
30. На территории попадается разный креатив. Его много, так что это я вынесу в отдельный пост.
31. Цехов на заводе сейчас используется примерно 20% площадей от советского времени. Остальное, что получается, сдают в аренду - "...но только производственным фирмам, не сервису. Это наша сознательная политика".
32. Танк-памятник. В 1941-42 гг. завод делал лёгкие танки Т-50, из запаса машинокомплектов.
33. Наконец, подходим к новому производству, созданному в замещение украинского оборонпрома Николаева. С этой стороны - будущей парадной - подходы ещё не обустроили, однако с тыльной стороны "пиксельного" цеха, где идёт подвоз деталей и прибытие больших тягачей - там уже всё работает, дороги готовы.
На входе нам пришлось проходить всё заново, тут как бы "завод в заводе" получается. Просветка, проверка, показ фототехники и проч. Да и юрлицо тут немного иное - "Звезда-Редуктор", а не просто "Звезда", как на остальной территории.

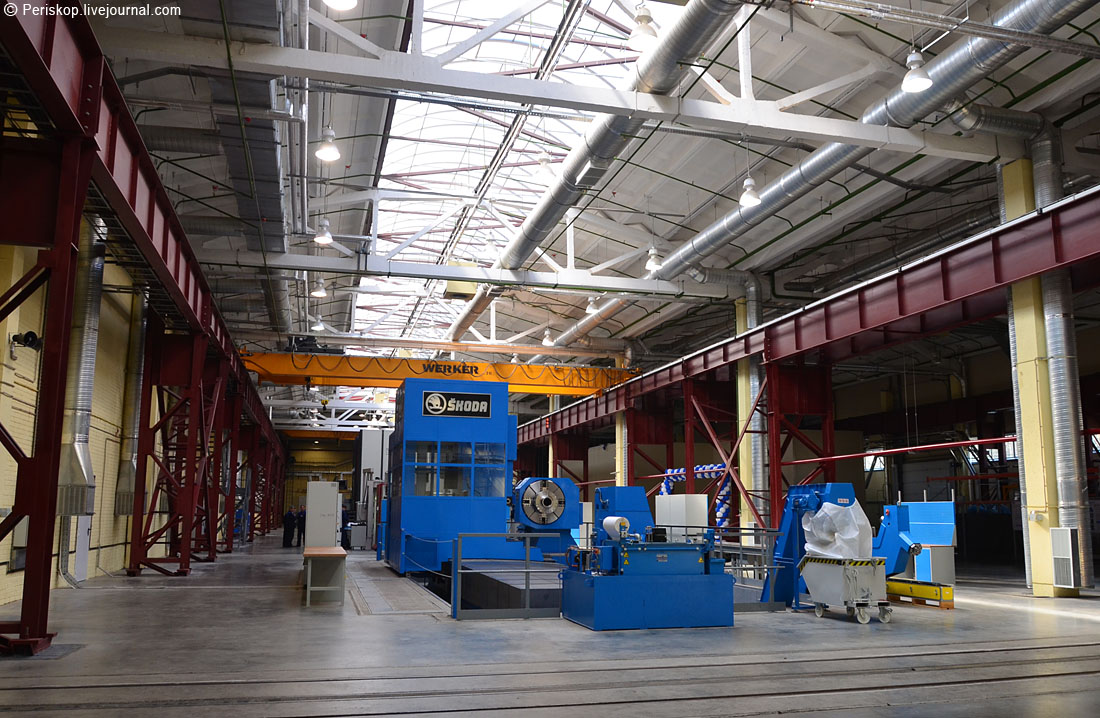

34. Цеха абсолютно новые, оснащённые немецкими (Хёфлер, Клингельнберг, Эрликон и т.п.) и чешскими (Шкода) станками. Немецкие же - и измерительные станции.
35. Производство корабельных редукторов было создано специально под замещение продукции николаевского "Зоря-Машпроект", который с 2014 г. оказался под контролем враждебного националистического режима. Ранее Николаев был теснейшим образом интегрирован в общие цепочки кооперации при создании кораблей и оборудования для них, сейчас положение радикально изменилось. Поэтому пошли таким путём: государство по ГЦП "Импортозамещение" выдало 75% субсидию, а 25% завод выделил из своих средств. На эти деньги и был создан новый цех, который 17.3.2017 начал выдавать первую продукцию - редукторы для кораблей ВМФ новых проектов.

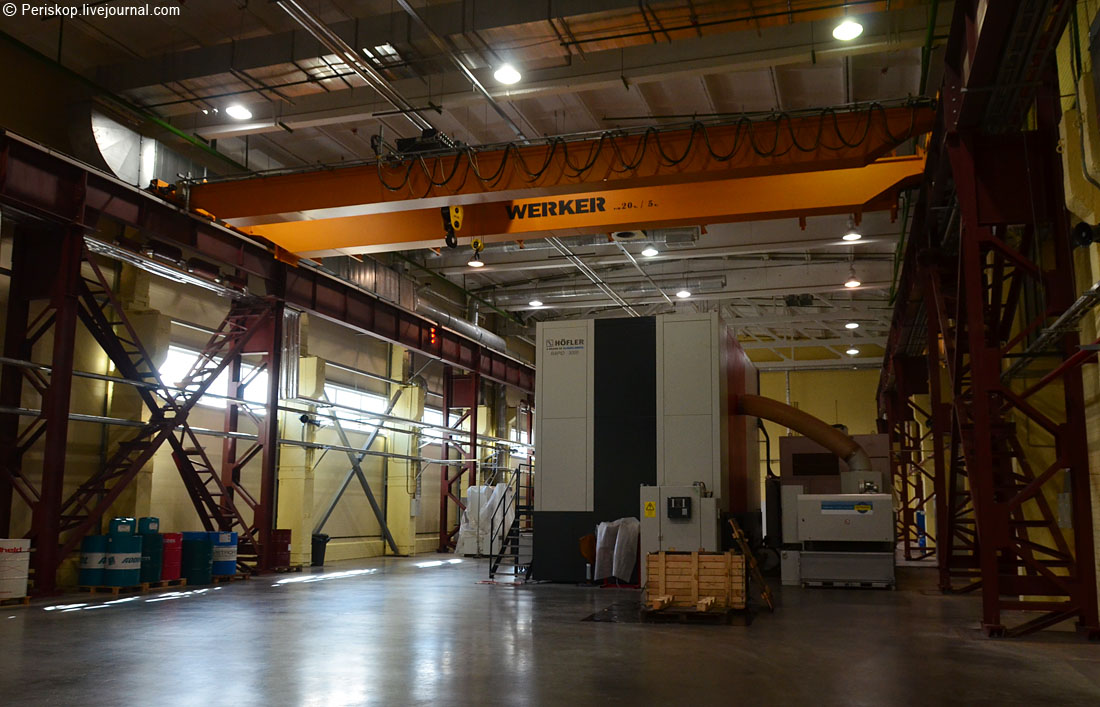

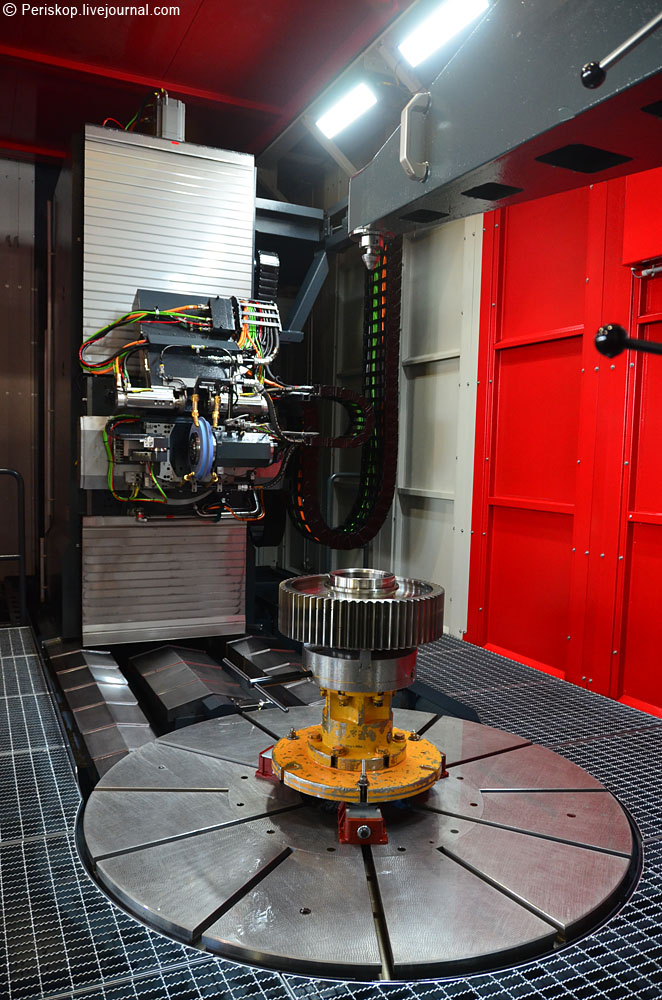

36. Разрешили подняться на этот мега-станок Hoffler по лесенке. Станок - зубошлифовальный.
37. А это в другой части цеха - карусельный станок Hoshulin.
38. Рабочие как раз настраивают режимы и прилаживают деталь для расточки.
39. Точность приходится выдерживать очень высокую, согласно циклу производства. В основном класс точности тут 2 - т.е. до 5 микрон.
40. А вот идёт процесс обточки зубьев на "Эрликоне".
41. Как видите, перевооружению российского флота на новое поколение проектов активно помогают Германия и Чехия. Как ни крути, а это так.
42. В дальнем конце цеха стоит настоящий монстр в несколько сот тонн - горизонтально-расточной станок TOS.
43. Подошёл на пару минут его оператор по имени Сергей (справа) и мастер Андрей Викторович (слева). Ответили на вопросы. Кстати, идут сюда уже после заводского колледжа, вуз не обязателен.
44. Ещё снимок, и выходим наружу. Поход по заводу окончен.
Основная проблема сейчас - это мизерные объемы производства после 15-летнего падения в пропасть, после развала СССР. Восстановление идёт медленно и не очень просто. Особенно силён провал в станкостроении, там страна понесла наивысшие потери во время внезапного введения НДС Гайдаром (в начале 1992) и почти полной остановки обрабатывающих производств экс-СССР.
Контрактов у завода сейчас на 5,5 млрд.руб., а вот выдавать в год продукции он может только на 2 млрд.руб. - после пуска нового цеха. Это примерно 1 двигатель и 1 редуктор в месяц, около 15% от советского уровня производства. Тем не менее, в Россию сейчас неуклонно и постепенно стягиваются все критически важные производства, после болезненного отпадения Украины как поставщика в общей союзной кооперации.
PS. Предупреждая возможные вопросы. Да, мы спрашивали и о текущем уровне оплаты здесь.Расклад примерно такой:Зарплаты рабочих и техников - от 20 (минимум) до 150 (операторы на сборке при ответственных заказах).Расточники, карусельщики на станках ЧПУ - 80-120, модельщики (в среднем) - 25-35. Уровень зарплат сильно колеблется от цеха и квалификации (разряда), примерно втрое.
periskop.livejournal.com
На финишную прямую выходит долгожданная разработка новейшего российского двигателя "Пульсар", которую ведет флагман отечественного дизелестроения — завод "Звезда". Его образец этой осенью продемонстрировали министру промышленности и торговли Денису Мантурову. О том, что представляет собой новый двигатель, а заодно о положении дел на российском рынке дизелей, перспективах СПГ-топлива и планируемом запуске Центра редукторостроения "Корабел.ру" побеседовал с председателем совета директоров ПАО "Звезда", генеральным директором Научно-производственного концерна "Звезда" Павлом Плавником.
— Чем дальше, тем чаще слово "Пульсар" звучит в СМИ, относящихся к судостроительной сфере. В чем новация этого двигателя и какие у него перспективы? Можете рассказать хотя бы коротко?
— Если очень коротко, то одной из его новаций является всеприменимость. Первоначально при создании двигателя ставилась задача его эффективного использования в различных отраслях — в судостроении, на железнодорожном транспорте и так далее. Модульный принцип конструкции позволяет при необходимости обеспечить должный уровень технических, экономических и экологических требований с серьезной перспективой вперед. При проектировании основных конструктивных элементов мы также предусматривали возможность создания газовых модификаций.
Плюсом этого проекта, с моей точки зрения, является то, что при его реализации было минимум политики, максимум экономики. При этом двигатель создан с применением самых эффективных на сегодня с экономической точки зрения решений. Он рассчитан на массовое применение. В комплектации используются передовые материалы и технологии, которые позволяют получить самый оптимальный вариант "цена-качество".
— А что лежит в его основе, какие прототипы?
— Нет никаких прототипов, двигатель абсолютно новый. То, что в нем реализовано сегодня, реализовано на базе глубочайшего анализа развития конструкций двигателей в мире. При создании двигателя мы применили больше 130 различных технологий расчетного моделирования — моделирование термодинамических процессов, мощностных расчетов, анализ работы отдельных агрегатов. Примененная технология трехмерного моделирования позволила обеспечить точность совпадения фактических показателей с расчетными до 2%, что является весьма хорошим показателем.
— На какого потребителя рассчитан двигатель? Есть ли уже заинтересовавшиеся клиенты?
— Двигатель имеет широкую применимость. Есть опросы, которые провел Минпромторг, есть независимые исследования московских компаний, которые подтверждают потребность в этих двигателях только для российского рынка в объеме 1200 единиц в год. Они могут использоваться для малой энергетики, для железнодорожного и судового транспорта, для карьерной техники.
— В судостроительной отрасли — это военный флот или гражданская техника?
— Это и то, и другое.
— А конкретные заказчики есть уже?
— Заказчики есть. Использование этого двигателя рассматривается для проекта PV300VD, он подходит по параметрам. Министр промышленности и торговли Денис Мантуров был в октябре на нашем заводе и, посмотрев образец этого двигателя и возможность его применения, дал понять, что не потерпит, если на корабле, который строится за государственные деньги, будет поставлен не отечественный двигатель.
Гендиректор ЦМКБ "Алмаз" Александр Шляхтенко, гендиректор Средне-Невского завода Владимир Середохо регулярно говорят: дайте нам двигатели, мы готовы их ставить в проекты скоростных катеров. У ВМФ есть большая потребность в дизель-генераторах. Если вы знаете, сейчас у флота возникли некоторые проблемы с эксплуатацией дизель-генераторов. А наш двигатель как раз может снять надолго вперед любые проблемы с надежностью работы вспомогательных силовых установок.
— Вы сказали о потребности в 1200 двигателей только для российского рынка... Значит, есть планы и на зарубежный выйти?
— Двигатель изначально создавался как универсальный, и по экологическим параметрам он обеспечивает требования, которые еще только будут внедрены в 2021 году. Это достигается не благодаря каким-либо дополнительным способам очистки выхлопных газов, а за счет конструктивных особенностей собственно двигателя — например, системы рециркуляции выхлопных газов.
Поэтому использовать "Пульсар" будет возможно и на Лазурном берегу, и в Северной Америке. Балтику сейчас пытаются закрыть для судов на базе загрязняющих экологию двигателей, и там идет жестокая борьба по срокам введения новых норм. Наш двигатель как раз может решить эту проблему для Балтики.
Вообще надо отметить огромный потенциал этих двигателей – в их создании участвовали специалисты лучших дизайн-бюро. Для успешного освоения зарубежных рынков ключевой задачей является наличие партнера, с помощью которого можно было бы обеспечивать продажу и, самое главное, сервис этих двигателей в других странах. Поэтому в формировании технического задания и обсуждении поворотных технических моментов при создании этого двигателя активно участвовали представители западных компаний — наши потенциальные партнеры с точки зрения дальнейшей реализации на западном рынке. Они участвовали именно для того, чтобы иметь абсолютную уверенность в качестве этого двигателя и возможность поставить его позднее в линейку своих продаж.
— А западные конкуренты вам как, не опасны?
— Конкуренция стимулирует.
— За счет чего вы собираетесь найти нишу?
— За счет того, что продукт этот является самым новым на рынке. Буквально в июне он был представлен на Конгрессе Международного комитета по двигателям внутреннего сгорания (CIMAC), проходящем раз в три года. Впервые за несколько десятилетий там была продемонстрирована продукция из нашей страны! Именно благодаря тому, что мы не замыкались на стопроцентной локализации, на натуральном хозяйстве, а использовали лучшие мировые решения как в технологиях, так и в комплектующих, этот двигатель является абсолютно конкурентоспособным с точки зрения новизны, технико-экономических параметров, экологии.
Самая большая проблема в конкуренции с западными партнерами — объем производства. Этот параметр является ключевым, потому что стоимость обратно пропорциональна объему производства. За счет широкой сети продаж, устоявшегося имени, бренда, западные компании имеют возможность планировать, развивать и реализовывать масштабные проекты. Это дает в свою очередь возможность непрерывных вложений в развитие своих продуктов и создание новых образцов.
По техническим и экономическим параметрам наш двигатель способен занять свою нишу на мировом рынке. Дальше встает вопрос в организационном обеспечении этой работы.
— На каком оборудовании делаются ваши двигатели? Когда оно обновлялось?
— Наши традиционные двигатели больше чем на 80% делаются на "Звезде". Уровень локализации нового двигателя на территории Российской Федерации будет около 40%. При этом на "Звезде", соответственно, еще меньше. Что это означает? Это означает, что реально мир поменялся. И если раньше немцы или американцы, как и "Звезда" в свое время, производили все от болта до топливной аппаратуры у себя на предприятии, то сегодня никто так не работает. За счет специализации и кооперации на головном предприятии производится только конечный фиксированный объем механообработки, производится сборка, испытания, полностью инжиниринг, предпродажная подготовка и продажа.
В этих условиях для организации производства "Пульсаров" мы планируем на собственном заводе использовать исключительно новое оборудование. Но это новое оборудование будет заточено на ограниченный круг технологических переделов.
— Не опасаетесь ли при таком низком уровне локализации проблем с санкциями? Учитывая, что двигатель планируется и на Военно-морской флот?
— Во-первых, двигатель имеет на 95% гражданскую применяемость. Во-вторых, есть программа локализации, представленная Минпромторгу, по которой мы в состоянии довести уровень локализации до 100% в ограниченный промежуток времени. Здесь ключевым вопросом является цена. По нашим расчетам, локализация до 60% имеет экономическую обоснованность, поскольку многие детали можно и нужно делать в Российской Федерации. Просто нужно осваивать это производство, эти технологии. Больший уровень локализации вызывает либо снижение качества, либо поднятие цены, либо одно и другое одновременно. Но если будет надо, значит будет стопроцентная локализация.
— Какую долю производство этих двигателей займет в общем объеме производства "Звезды"?
— Мы планируем вообще выделить этот вид в отдельную бизнес-единицу. Специально под это создано предприятие под названием "Звезда-Пульсар". Планируется, что оборот этой компании именно по производственной части, без сервиса, без запчастей, должен составить порядка 15 миллиардов рублей в год.
— А оборот "Звезды" для сравнения?
— Несколько меньше.
— Есть ли идеи по кооперации с другими производителями двигателей или покупке лицензий?
— На сегодня поставлена задача консолидации сил дизелестроителей, и такая работа ведется. Активно работают по государственным программам Коломенский завод, Уральский дизель-моторный завод. Мы находимся в постоянном контакте с ними.
Потребность в дизельных двигателях большой мощности есть и у атомной энергетики, и у судостроительной промышленности. Президент ОСК Алексей Львович Рахманов постоянно говорит о потребности в двигателях мощностью 8 МВт. В этом направлении работают коломчане. Так что, если будет поставлена задача привлечения и локализации здесь западных технологий, то тогда да — возможно, что наше предприятие включится в такую работу. Для этого есть вся подготовленная инженерная инфраструктура, есть специалисты, кадры, которые в состоянии были бы освоить эту технологию и использовать лицензию. Но это вопрос отдаленного будущего.
— Сейчас острой потребности нет?
— Массово нет. Четвертого октября, когда Денис Мантуров был на предприятии и проводил совещание о развитии дизелестроения в России, он высказал одну очень четкую мысль. Если нам надо много двигателей, мы займемся их локализацией и организуем у себя производство. Если двигателей надо не очень много, то будем проводить их частичную локализацию и частично участвовать в инжиниринге этих продуктов. Если надо мало двигателей, и у нас их нет, мы будем просто покупать. Подход понятный, экономически абсолютно логичный, взвешенный. Ради амбиций нескольких человек и потребности в нескольких дизелях решать вопрос организации производства — немыслимая роскошь в наших условиях.
— Как вопрос с экологичностью решается в остальной вашей продукции? Планируется ли ужесточать требования к токсичности?
— "Звездообразные" двигатели, которые мы сегодня выпускаем, не имеют критических требований по экологичности. У заказчика таких требований нет — плохо это или хорошо, не знаю. Вы смотрели, как идет наш "Адмирал Кузнецов" через Ла-Манш? Да, дымит, но куда надо, он пришел и, какие надо задачи решать, он решает. То же самое касается и других наших заказчиков. Есть требования к технике в соответствии с ее назначением и поставленной задачей, и степень токсичности в данном случае вторична.
Основной проблемой для традиционной серийной продукции являются не столько экологические вопросы, сколько вопросы, связанные с обеспечением длительности и надежности работы этих машин. Это базовая задача, над решением которой сегодня работают наши специалисты. В рамках этого, в частности, планируем вместе с Минпромторгом в текущем году начать работу по увеличению ресурса "звездообразных" двигателей. И в следующем году работа эта должна быть закончена. Результаты за счет имеющегося задела будут очень хорошими.
— В нишу СПГ-двигателей вы планируете заходить?
— Новый двигатель как раз имеет все необходимое для использования этого топлива. И кроме того, мы рассчитали варианты, связанные с использованием СПГ-топлива не только для судостроения, но и для карьерной техники. Там высокая концентрация машин, поэтому использование СПГ с учетом экологических особенностей разработки больших карьеров — это очень актуальный вопрос. Мы рассчитали, что при использовании на российских разрезах БЕЛАЗов с двигателями, работающими на СПГ, может быть сэкономлено ежегодно порядка 18 миллиардов рублей.
Это интересная задача. Понятно, как ее решать, понятно, сколько времени потребуется на ее решение. Но пока не понятна природа финансирования. Стоимость этой работы оценивается в несколько миллионов евро. Срок на то, чтобы освоить эту продукцию — два-три года. К сожалению, организовать привлечение финансовых ресурсов на такого рода проекты в нашей стране не представляется возможным.
— У меня есть к вам несколько философский вопрос. Достаточно укоренилось мнение о том, что российское двигателестроение сильно уступает западному и в принципе не конкурентоспособно. Как вы считаете, это правда или на сегодняшний день это уже не так?
— Давайте смотреть объективно. По количеству двигателей, выпускаемых на одного немца, или количеству НИОКР в рублях на одного австрийца, мы безусловно отстаем, и закрывать на это глаза никак нельзя. Если посмотреть географию сервиса всех дизельных фирм, просто географию представительств этих компаний, то, наверное, тоже многое станет ясно. В таких условиях говорить, что мы самые великие не стоит. Объективная оценка — она всегда полезна.
Но при этом более важно, какие делаются выводы. И очень здорово, что глава государства Владимир Владимирович Путин уверенно заявляет: есть вещи, которые критически важны для экономической и технологической безопасности и независимости государства. Поэтому хотим мы того или не хотим, мы должны иметь собственную школу, собственную разработку и собственное производство дизельных двигателей с учетом их значимости во всех отраслях.
Задача на самом деле сложная. Даже для того, чтобы остаться хотя бы на уровне развитых стран или на уровне того объема рынка, который мы сегодня имеем, необходимо очень серьезно работать. А эта работа требует не только согласованной позиции всех государственных служб, но и полной профессиональной отдачи со стороны ученых, технологов, инженеров, менеджеров и так далее. Если этого не произойдет, то мы безусловно, будем и дальше терять наши позиции, чего, конечно, не хотелось бы.
— Но прогресс есть?
— Прогресс есть, безусловно. Если взглянуть на историю последних двадцати лет, то серьезным шагом был 2011 год, когда появилась федеральная целевая программа по развитию двигателестроения, в рамках которой, по большому счету, в России появилось поколение новых инженеров, способное к решению этих задач. Это, может быть, самое главное. Выучиться точить гайки, болты, даже освоить технологию производства поршней, привезти ее из Индии или из Польши, нетрудно. А вот инжиниринг и знания, умения, понимание, осмысление работы отдельных процессов и двигателя в целом — это, конечно, особая ценность, особая заслуга.
Возьмем для примера наш двигатель — он создан в результате работы нашей группы специалистов, интегрированной в западную компанию, что сегодня позволяет им решать вопросы по дальнейшему развитию конструктива этого двигателя. У нас нет производства всех комплектующих в отдельно взятой стране, но мы можем опираться на лучшие достижения всего мира. Умение работать в открытом информационном пространстве, умение адаптировать лучшие мировые решения для развития своего продукта — это и есть та самая ценность инжиниринга, которую создала реализация федеральной целевой программы.
Это шаг вперед. Хотелось бы, чтобы эти шаги были регулярными, последовательными, успешными. Надеюсь, что совещание, которое провел на предприятии министр Денис Мантуров, будет этому способствовать. Во всяком случае, решение о том, что будет сформирована управляющая компания по производству поршневых дизельных двигателей судового применения для Российской Федерации, уже озвучено.
— На том же совещании, насколько я помню, говорилось об открытии у вас Центра редукторостроения. Что это такое?
— Фактически Центр редукторостроения был создан еще в 2003 году, когда было подписано решение Минпромторга и Военно-морского флота о назначении ОАО "Звезда" базовым предприятием для производства редукторов судового назначения. С этого времени мы уже освоили выпуск нескольких видов редукторов. Редукторы для корветов, в частности, производим практически серийно на сегодняшний день. Это уникальный продукт, входящий в состав дизель-дизельного агрегата Коломенского завода, установки, за которую не зря коллеги получили государственную премию.
Далее перед нами была поставлена задача по созданию и освоению производства редукторов уже более высокой передаваемой мощности для другого класса кораблей и судов. В ее решении мы пошли по пути модернизации одного из корпусов нашего предприятия. Юридически это было оформлено путем выделения производства в отдельное предприятие с привлечением государственных средств. В рамках этого отдельного предприятия была сформирована достаточно широкая палитра оборудования, включая, например, специализированное крановое хозяйство, благодаря которому мы сегодня имеем возможность создавать редукторы массой до 50 тонн.
С точки зрения испытания редукторов, создаваемый центр не имеет аналогов. Как пример: у наших партнеров для испытаний разных типов редукторов используется шесть разных стендов. А у нас будет один универсальный и самый современный стенд, который позволит проводить на нем испытания различного рода за счет легкой трансформации и уникального нагрузочного оборудования.
Новое оборудование Центра редукторостроения серьезно расширяет наши возможности. Если проводить аналогию, мы создали что-то вроде экзоскелета, который позволит нашим технологам, конструкторам, производственникам достигать целей большего порядка.
Корпус вводится в эксплуатацию в этом году. Строительные работы практически завершены. Сейчас идет монтаж оборудования, это станки для обработки больших корпусов, для длинных валов, для нарезки зубьев больших колес, их шлифовки и так далее. Соответственно, другие комплектующие мы будем делать в других комплексах. В целом, после запуска нового цеха мы получим возможность самостоятельного производства редукторов мощностью до 40 МВт.
www.zvezda.spb.ru
data-ad-client="ca-pub-2917712028048670"data-ad-slot="3330591116"data-ad-format="auto">
Хотя в наше время в промышленность уже прочно вошли софтстартеры и частотные преобразователи, до сих пор еще нередко встречаются подключения электродвигателей по схеме звезда-треугольник. Для чего она применяется я расскажу в этой статье.
Я думаю многие читатели знают или хотя бы слышали, что электродвигатели обычно подключаются либо по схеме "звезда ", либо по схеме «треугольник» в зависимости от напряжения, на которое рассчитана каждая обмотка двигателя.
В случае подключения двигателя «звездой» пусковой ток, который может превосходить в 3 — 8 раз номинальный ток, меньше чем при при подключении «треугольником», но при этом и мощность двигателя будет меньше, чем заявленная паспортная. В схеме «треугольник» все происходит наоборот — двигатель работает на полную паспортную мощность, но при этом для этого типа подключения характерны высокие пусковые токи.
Для того чтобы уменьшить пусковой ток, но при этом сохранить и полную заявленную мощность двигателя и применяют переключение со «звезды» на «треугольник». При такой схеме изначальный запуск электродвигателя происходит по схеме «звезда», а после того, как двигатель разгонется и наберет обороты, происходит переключение на «треугольник». Обычно такую схема используется для двигателей большой мощности, где пусковые токи особенно высоки, что может привести к просадке напряжения в сети.
data-ad-client="ca-pub-2917712028048670"data-ad-slot="1240768389">
По схеме звезда-треугольник можно подключать только те двигатели, у которых обмотки рассчитаны на напряжение сети 380/660В. Также необходимо учитывать, что такая схема применима только для двигателей с легким режимом пуска, т.е центробежные насосы, вентиляторы, станки и т.д, так как в начальный момент запуска звездой до момента переключения на треугольник крутящий момент сопротивления рабочей машины, независимо от скорости вращения, должен оставаться меньшим, чем крутящий момент электродвигателя, собранного в звезду.
Рассмотрим простую и наиболее часто встречающуюся схему подключения со «звезды» на «треугольник».
В данной схеме применяются:
При нажатии кнопки S2 ток поступает на катушку контактора K1, замыкаются силовые контакты K1 и нормально разомкнутый контакт K1.1, который реализует самоподхват пусковой кнопки. Также подается питание на катушку реле времени K1, после чего замыкается контактор K3. Происходит запуск двигателя по схеме «звезда».
По истечении заданного времени контакт K4.1 разомкнется, обесточив катушку контактора K3, а контакт K4.2 после заданной выдержки времени замкнется, таким образом питание придет на катушку контактора K2 и произойдет переключение на «треугольник».
Контакты K2.2 и K3.2 служат для электрической блокировки, то есть для защиты от одновременного включения контакторов K2 и K3. Также для контакторов K2 и K3 желательно использовать механическую блокировку, дублирующую электрическую ( на схеме не показана). Контакт Q1 мотор-автомата служит для защиты от перегрузки двигателя.
electric-blogger.ru
На сегодняшний день асинхронные электродвигатели большой мощности отличаются надежностью работы и высокой производительностью, удобством эксплуатации и обслуживания, а также приемлемой ценой. Конструкция этого типа двигателя позволяет выдерживать сильные механические перегрузки.
Как известно, из основ электротехники, основными частями любого двигателя являются статичный статор, и вращающейся внутри его ротор.
Оба эти элемента состоят из токопроводящих обмоток, при этом статорная обмотка находиться в пазах магнитопровода с соблюдением расстояния в 120 градусов. Начало и конец каждой обмотки выведены в электрическую распределительную коробку и установлены в два ряда.
При подаче напряжения от трехфазной электросети на обмотки статора создается магнитное поле. Именно оно заставляет ротор вращаться.
Как подключить электродвигатель правильно – знает опытный электрик.
Подключение асинхронного двигателя к электрической сети осуществляется только по следующим схемам: «звезда», «треугольник» и их комбинации.
Выбор того или иного подсоединения зависит от:
Каждое соединение имеет свои плюсы и минусы в работе. В паспорте двигателя от завода-изготовителя, а также на металлическом лейбле на самом устройстве обязательно указана схема его подключения.
При соединении «Звезда» все концы статорных обмоток сходятся водной точке, а напряжение поступает на начало каждой из них. Подключение двигателя «звездой» гарантирует плавный, безопасный пуск агрегата, но на начальном этапе наблюдается значительная потеря нагрузки.
Подключение «треугольником» подразумевает последовательное соединение обмоток в замкнутую структуру, т.е.начало первой фазы соединяют с концом второй и. т.д.
Такое соединение дает выходную мощность до 70% от номинальной, но в таком случае существенно возрастают пусковые токи, что может спровоцировать поломку электродвигателя.
Существует также комбинированное соединение «звезда-треугольник» (такой значок Y/Δ обязательно должен значиться на корпусе мотора). Представленная схема вызывает скачки тока в момент переключения, которые приводят к тому, что скорость вращения ротора быстро снижается, а потом постепенно входит в норму.
Комбинированные схемы актуальны для электромоторов мощностью свыше 5 кВт.
Сейчас в промышленности более применимы асинхронные трехфазные электродвигатели отечественного производства, рассчитанные на номинальное напряжение от сети220/380 В. (агрегаты на 127/220 В уже редко используются).
Схема подключения «треугольник»- единственно верная для подключения к российским энергосетям зарубежных электромоторов номинальным напряжением 400-690 В.
Подключение трехфазного двигателя любой мощности осуществляется по определенному правилу: агрегаты низкой мощности присоединяются по схеме «треугольник», а высокомощные – только «звездой».
Так электромотор прослужит долго и проработает без сбоев.
Способ «звезды» применяется при подключении трехфазных асинхронных двигателей номинальным напряжением 127/220 В к однофазным сетям.
Явление значительного повышения пусковых токов при запуске высокомощных устройств, подсоединенных по схеме Δ, приводит в сетях с перегрузкой к кратковременному падению напряжения ниже допустимого значения. Все это объясняется особой конструкцией асинхронного электродвигателя, у которого ротор с большой массой обладает высокой инерционностью. Поэтому на начальном этапе работы мотор перегружается, особенно это актуально для роторов центробежных насосов, турбинных компрессоров, вентиляторов, станочного оборудования.
Чтобы снизить влияние всех этих электротехнических процессов, используют подключение электродвигателя «звездой» и «треугольником». Когда двигатель набирает обороты, ножи специального переключателя (пускателя с несколькими трехфазными контакторами) переводит обмотки статора со схемы Y на Δ.
Для реализации смены режимов кроме пускателя нужно специальное реле времени, благодаря которому происходит временная задержка 50-100 мс при переключении и защита от трехфазного короткого замыкания.
Сама процедура использования комбинированной схемы Y/ Δ эффективно помогает уменьшить пусковые токи мощных трехфазных агрегатов. Происходит это следующим образом:
При подаче напряжения 660 В по схеме «треугольник», каждая обмотка статора получает 380 В (√3 раза меньше), а, следовательно, по закону Ома, в 3 раза уменьшается сила тока. Поэтому при запуске в свою очередь в 3 раза снижается мощность.
Но такие переключения возможны только для моторов с номинальным напряжением 660/380 В при включении их в сеть с такими же значениями напряжения.
Опасно подключать электродвигатель с номинальным напряжением 380/220 В в сеть 660/380 В, его обмотки могут быстро перегореть.
И также помните, что вышеописанные переключения недопустимо применять для электромоторов, у которых на валу размещена нагрузка без инерции, к примеру, вес лебедки или сопротивление поршневого компрессора.
Для такого оборудования устанавливают специальные трехфазные электрические двигатели с фазным ротором, где реостаты уменьшают значение токов при пуске.
Чтобы изменить направление вращения электромотора, необходимо сменить местами две любые фазы сети при любом типе подключения.
Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели (рубильники).
electriktop.ru

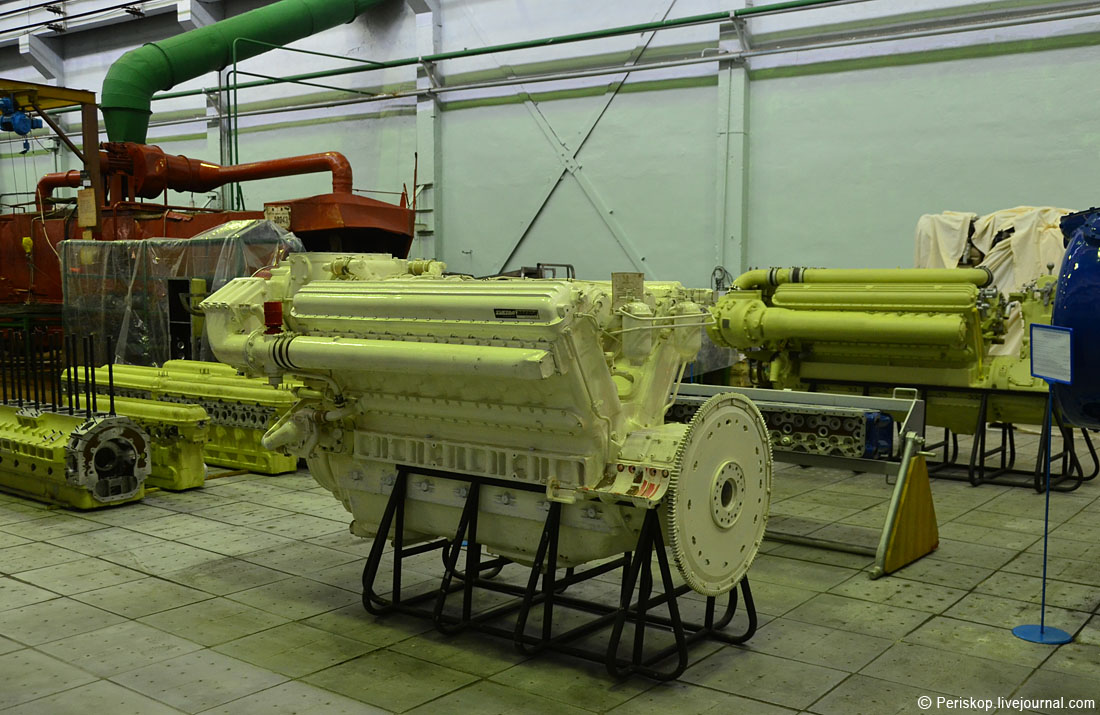

Опытный образец 12-цилиндрового высокооборотного дизельного двигателя М150 («Пульсар») мощностью 1440 кВт (2100 об/мин) совместной разработки ПАО «Звезда» и австрийской инжиниринговой компании AVL List GmbH по контракту с Министерством промышленности и торговли Российской Федерации в рамках ФЦП «Национальная технологическая база». Санкт-Петербург, 17.03.2015 (с) ПАО «Звезда»
Производитель дизельных двигателей "Звезда" получил решение Роспатента о выдаче патентов на полезные модели дизельных двигателей нового поколения мощностью от 400 до 1700 кВт для речных и морских судов, генераторов и другой техники. Новые моторы экономичнее и производительнее тех дизелей, что "Звезда" изготавливает сейчас.
Завод сможет использовать эти патенты (защищают технические решения, связанные с производством нового двигателя, его доработкой) в качестве залогового имущества.
"Мы получаем документально оформленное право на интеллектуальную собственность, которое можно заложить в кредитной организации. Мы сможем привлечь финансирование на внедрение нового двигателя в производство, — говорит председатель совета директоров и совладелец ПАО "Звезда" Павел Плавник. — Оценим патент по затратному методу примерно в 1,5 млрд рублей".
Сами с патентом
Инвестиции в производство 1 тыс. двигателей в год оценивались в 10 млрд рублей. Реконструкцию и оборудование цехов для нового производства хотели начать в 2014 году. Предполагалось, что большую часть средств выделит Внешэкономбанк под госгарантии. Но из–за обострения внешнеполитической ситуации и последовавших экономических проблем — девальвации рубля, роста процентных ставок — финансирование проекта остановили. Тогда предоставляемый "Звездой" залог не удовлетворил запросы банкиров. Кредиторы рассчитывали получить в качестве залога результаты интеллектуальной деятельности (РИД). "Звезда" передала документы Минпромторгу, а ведомство, по словам Павла Плавника, так и не поставило РИД себе на баланс. Поэтому "Звезда" и получила свой собственный патент. Теперь в планах Павла Плавника сократить затраты на проект за счет снижения уровня локализации. Минпромторг требовал, чтобы "Звезда" сама производила чугунное литье, топливную аппаратуру, поршни, гильзы. "Такая локализация нецелесообразна из–за невысокого объема производства. Выгоднее наладить кооперацию и сократить капитальные затраты", — считает Павел Плавник. По его мнению, ему удастся сократить капиталовложения с 10 млрд до 4,5 млрд рублей, а такую сумму можно привлечь самостоятельно.
Импортозамещение
В 2011 году "Звезда" выиграла конкурс Минпромторга на создание нового семейства дизельных двигателей, подписала контракт и получила 750 млн рублей из бюджета. Еще столько же вложило само предприятие.
Разработала двигатель австрийская инжиниринговая компания AVL List GmbH. В качестве консультанта "Звезда" привлекла финскую Wartsila Oyj Abp. По ее рекомендации новый двигатель может работать на газу. В начале 2015 года из Австрии прибыл опытный образец — 12–цилиндровый двигатель мощностью 1440 кВт.
