Самарские силовые установки обладают высокой надежностью
Самарское предприятие «Кузнецов», входящее в состав Объединенной двигателестроительной корпорации, известно своей продукцией по всему миру. Благодаря возрождению программы «лунных» двигателей НК-33, сегодня на предприятии проводится модернизация серийного производства ракетных двигателей.
По прогнозам уровень валового производства в ближайшие два года возрастет в 2–2,5 раза, рассказал исполнительный директор предприятия Николай Якушин в программе «Русское оружие».
55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас - для «Союза». Второе направление работы «Кузнецова» сегодня - силовые установки для самолетов.
По словам исполнительного директора Николая Якушина, «Кузнецов» является разработчиком и изготовителем, по сути, всех авиационных двигателей для всей нашей исторической авиации.
Чтобы поднять в воздух например самый большой боевой самолет в мире, стратегический бомбардировщик ТУ-160, требуется колоссальная мощность. Двигатель НК-32, разработанный выдающимся советским конструктором Николаем Кузнецовым, выдает тягу до 14 тонн. И этого мало. На 160-м стоят четыре таких установки.
На предприятии идет модернизация производства авиационных двигателей. «Кузнецову» уже заказана первая партия моторов НК-32 для самолетов ТУ-160. Ну, а в планах производить двигатели для перспективного авиационного комплекса дальней авиации ПАК ДА.
Сейчас предприятие в основном работает на космическую отрасль. На заводе налажен полный цикл сборки двигателей РД-107 и РД-108 для ракеты-носителя «Союз».
Как рассказал Владимир Тисляренко, начальник цеха окончательной сборки ракетных двигателей, наставники, которые уже знакомы с этими двигателями, обучают вновь прибывших сотрудников. Обучение можно пройти за год, а можно обучаться и до трех лет, все зависит от способностей человека.
Принципы работы РД-107 и РД-108 схожи, но назначение разное. Сто седьмой стоит на первой ступени ракеты, а сто восьмой - на второй.
По словам директора производства ракетных двигателей Игоря Фирмана, случаев отказа этих двигателей практически не бывает. Двигатель выпускается с 50-х годов и по настоящее время, учитывая его высокую надежность. Коэффициент надежности двигателей 0, 9998.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту транспортный корабль «Прогресс». За несколько минут она сжигает 12 тонн керосина и около 30 тонн жидкого кислорода.
После испытаний двигатель разбирают, проверяют исправность всех узлов, устанавливают автоматику и красят. Тогда РД отправляют заказчику или на склад.
На испытательном комплексе «Кузнецова» проходят проверку все двигатели, которые устанавливаются на ракеты «Союз». Двигатели выполняют работу двух ступеней - первой, поднимающей ракету, и второй, которая продолжает выводить ее на необходимую траекторию.
Полный цикл создания РД составляет около 10 месяцев. В этом году «Кузнецов» отгрузит более 20 пакетов двигателей для ракет-носителей «Союз». Это пять маршевых силовых установок и 12 рулевых агрегатов в каждом.
Кроме самого известного двигателя РД, на предприятии выпускают двигатель НК-33, который востребован даже за рубежом. Такие двигатели устанавливают на американскую ракету Antares.
НК-33 был разработан в начале 70-х годов для советской лунной ракеты, после нескольких неудачных запусков проект был заморожен, а оставшиеся двигатели даже собирались уничтожить. Однако двигателем заинтересовались в США. Компания Aerojet купила 30 двигателей НК и вместе со специалистами «Кузнецова» адаптировала его к ракете-носителю Antares. Первый полетсостоялся в апреле 2013-го.
С 1958 года было выпущено 10 тыс. двигателей РД-107. А благодаря успехам НК-33 предприятие снова может называться производителем и разработчиком авиационных и ракетных двигателей.
ОАО «Кузнецов» – одно из крупнейших предприятий авиационного и космического двигателестроения. Входит в состав Объединенной двигателестроительной корпорации.
Объединенная двигателестроительная корпорация – объединяет более 85% ведущих предприятий, специализирующихся на разработке, серийном производстве и сервисном обслуживании газотурбиной техники, а также ключевые предприятия - комплектаторы отрасли. Одним из приоритетных направлений деятельности ОДК является реализация комплексных программ развития предприятий отрасли с внедрением новых технологий, соответствующих международным стандартам.
sdelanounas.ru
Самарское предприятие «Кузнецов», входящее в состав Объединенной двигателестроительной корпорации, известно своей продукцией по всему миру. Благодаря возрождению программы «лунных» двигателей НК-33, сегодня на предприятии проводится модернизация серийного производства ракетных двигателей.
По прогнозам уровень валового производства в ближайшие два года возрастет в 2–2,5 раза, рассказал исполнительный директор предприятия Николай Якушин в программе «Русское оружие».
55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас - для «Союза». Второе направление работы «Кузнецова» сегодня - силовые установки для самолетов.
По словам исполнительного директора Николая Якушина, «Кузнецов» является разработчиком и изготовителем, по сути, всех авиационных двигателей для всей нашей исторической авиации.

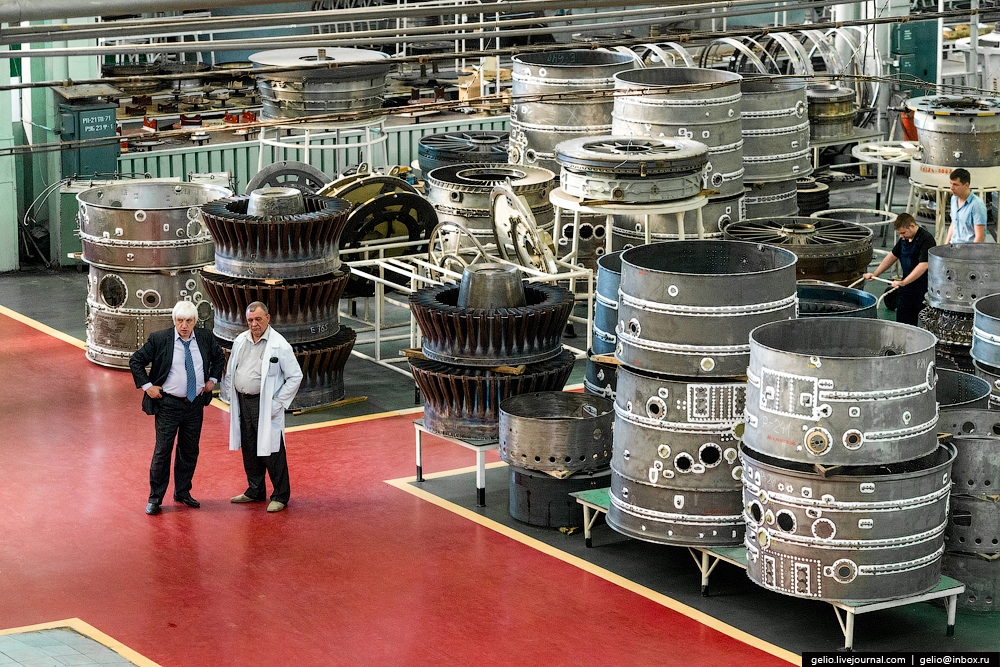

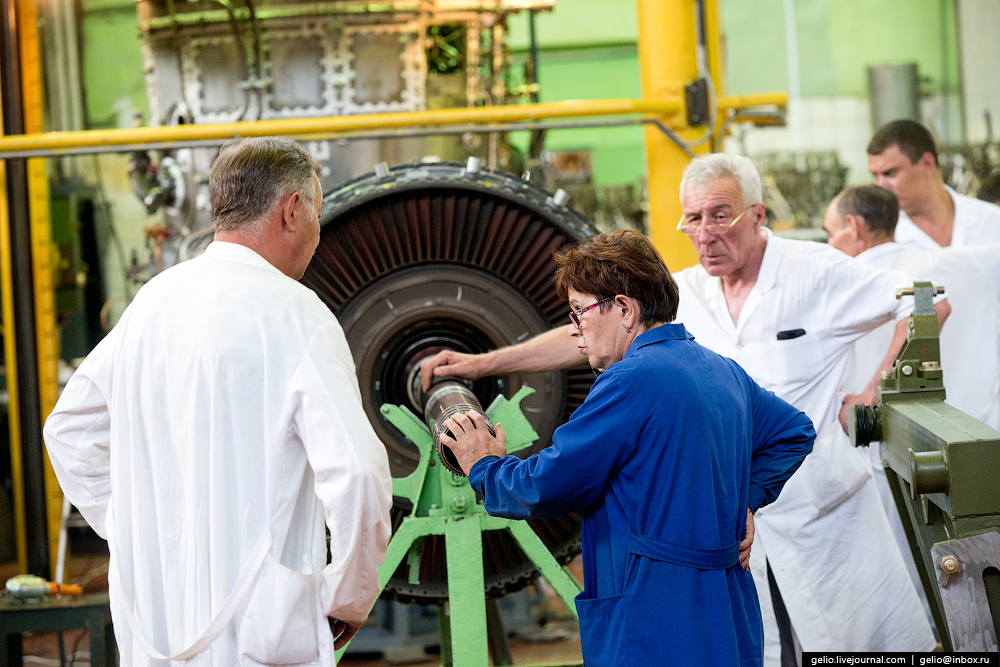

Чтобы поднять в воздух, например, самый большой боевой самолет в мире, стратегический бомбардировщик Ту-160, требуется колоссальная мощность. Двигатель НК-32, разработанный выдающимся советским конструктором Николаем Кузнецовым, выдает тягу до 14 тонн. И этого мало. На 160-м стоят четыре таких установки.
На предприятии идет модернизация производства авиационных двигателей. «Кузнецову» уже заказана первая партия моторов НК-32 для самолетов Ту-160. Ну, а в планах производить двигатели для перспективного авиационного комплекса дальней авиации (ПАК ДА).
.jpg)

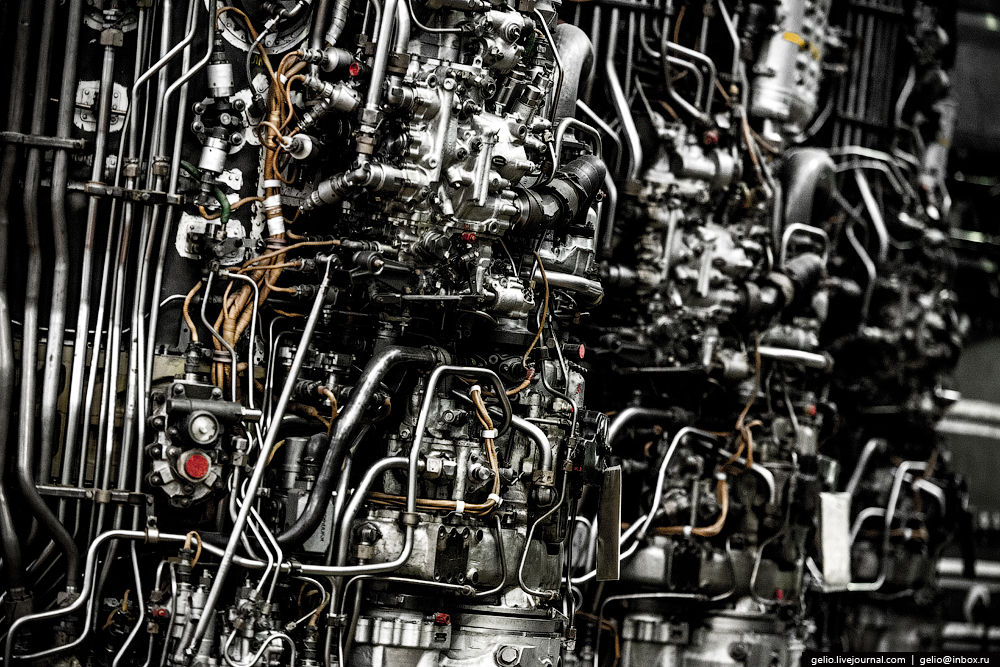

Сейчас предприятие в основном работает на космическую отрасль. На заводе налажен полный цикл сборки двигателей РД-107 и РД-108 для ракеты-носителя «Союз».
Как рассказал Владимир Тисляренко, начальник цеха окончательной сборки ракетных двигателей, наставники, которые уже знакомы с этими двигателями, обучают вновь прибывших сотрудников. Обучение можно пройти за год, а можно обучаться и до трех лет, все зависит от способностей человека.
Принципы работы РД-107 и РД-108 схожи, но назначение разное. Сто седьмой стоит на первой ступени ракеты, а сто восьмой - на второй.
По словам директора производства ракетных двигателей Игоря Фирмана, случаев отказа этих двигателей практически не бывает. Двигатель выпускается с 50-х годов и по настоящее время, учитывая его высокую надежность. Коэффициент надежности двигателей 0,9998.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту транспортный корабль «Прогресс». За несколько минут она сжигает 12 тонн керосина и около 30 тонн жидкого кислорода.
После испытаний двигатель разбирают, проверяют исправность всех узлов, устанавливают автоматику и красят. Тогда РД отправляют заказчику или на склад.
На испытательном комплексе «Кузнецова» проходят проверку все двигатели, которые устанавливаются на ракеты «Союз». Двигатели выполняют работу двух ступеней - первой, поднимающей ракету, и второй, которая продолжает выводить ее на необходимую траекторию.
Полный цикл создания РД составляет около 10 месяцев. В этом году «Кузнецов» отгрузит более 20 пакетов двигателей для ракет-носителей «Союз». Это пять маршевых силовых установок и 12 рулевых агрегатов в каждом.
Фото: Vitaly V.KuzminКроме самого известного двигателя РД, на предприятии выпускают двигатель НК-33, который востребован даже за рубежом. Такие двигатели устанавливают на американскую ракету Antares.
НК-33 был разработан в начале 70-х годов для советской лунной ракеты, после нескольких неудачных запусков проект был заморожен, а оставшиеся двигатели даже собирались уничтожить. Однако двигателем заинтересовались в США. Компания Aerojet купила 30 двигателей НК и вместе со специалистами «Кузнецова» адаптировала его к ракете-носителю Antares. Первый полет состоялся в апреле 2013-го.
С 1958 года было выпущено 10 тыс. двигателей РД-107. А благодаря успехам НК-33 предприятие снова может называться производителем и разработчиком авиационных и ракетных двигателей.
ОАО «Кузнецов» – одно из крупнейших предприятий авиационного и космического двигателестроения. Входит в состав Объединенной двигателестроительной корпорации.
Объединенная двигателестроительная корпорация – объединяет более 85% ведущих предприятий, специализирующихся на разработке, серийном производстве и сервисном обслуживании газотурбиной техники, а также ключевые предприятия - комплектаторы отрасли. Одним из приоритетных направлений деятельности ОДК является реализация комплексных программ развития предприятий отрасли с внедрением новых технологий, соответствующих международным стандартам.

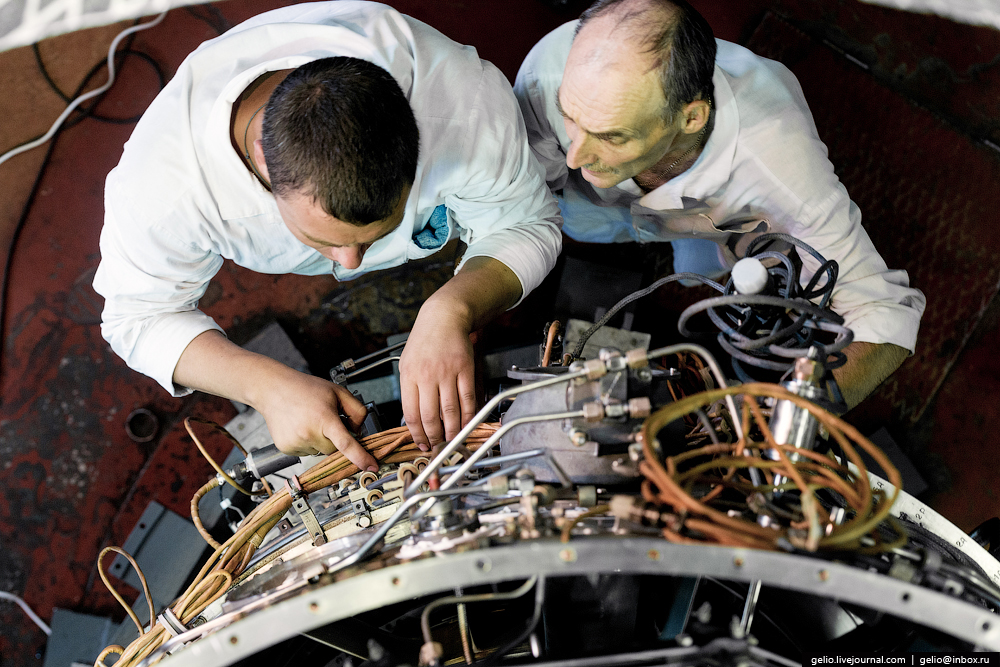

rostec.ru
С этими двигателями были запущены пилотируемые космические корабли «Восток», «Восход», «Союз» и автоматические транспортные грузовые космические аппараты «Прогресс». 100% пилотируемых космических пусков и до 80% коммерческих производится с использованием двигателей РД107/108 и их модификаций, произведённых в Самаре. Продукция завода имеет особое значение для поддержания боеготовности дальней авиации России. На «Кузнецове» были сконструированы, произведены и технически обслуживаются двигатели НК-12 для дальних бомбардировщиков Ту-95МС, НК-25 для бомбардировщиков Ту-22М3 и НК-32 для уникальных стратегических бомбардировщиков Ту-160.
Сегодня перед самарским предприятием стоят задачи по возобновлению производства двигателей НК-32 серии 02, росту объёмов производства ракетных двигателей, повышению надёжности индустриальных двигателей для ОАО «Газпром», развитию перспективных авиационных разработок.
1. 55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас - для «Союза». Второе направление работы «Кузнецова» сегодня - силовые установки для самолетов.
ОАО «Кузнецов» входит в состав Объединённой двигателестроительной корпорации (ОДК).
2. Механообрабатывающее производство.
Это один из начальных этапов процесса производства двигателя. Здесь сконцентрировано высокоточное обрабатывающее и контрольно-испытательное оборудование. Например, фрезерный обрабатывающий центр DMU-160 FD, способен обрабатывать крупногабаритные детали сложной формы диаметром до 1,6 метра и весом до 2 тонн.
3. Оборудование эксплуатируется в 3 смены.

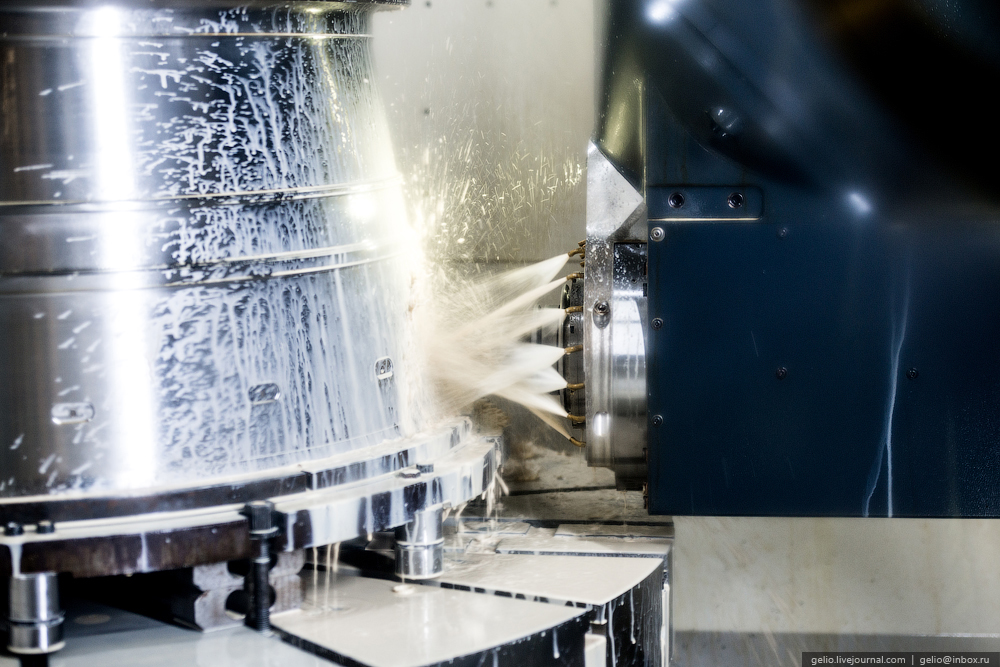

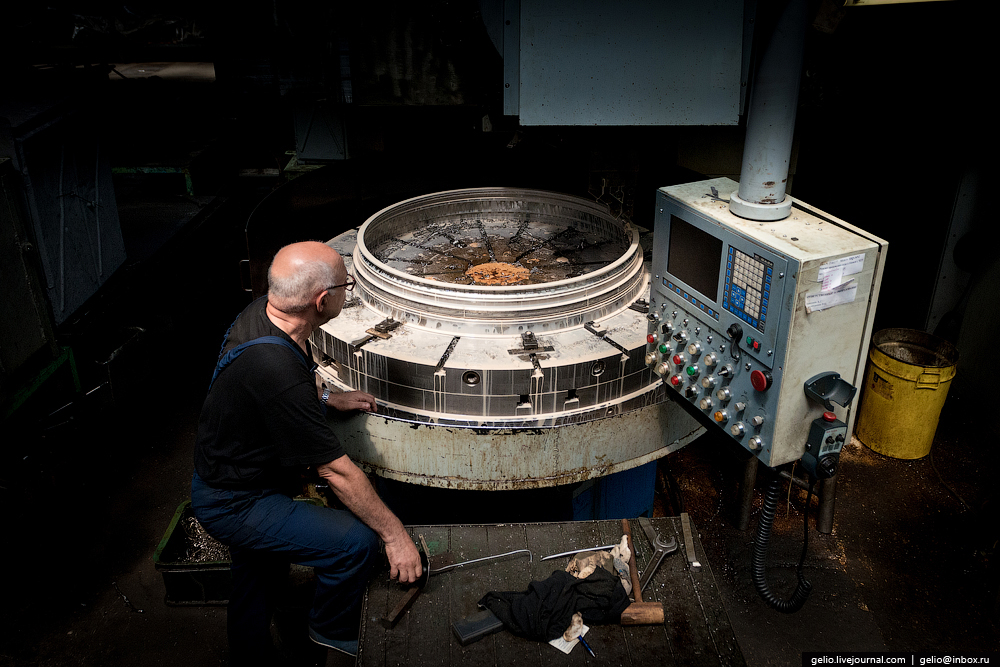

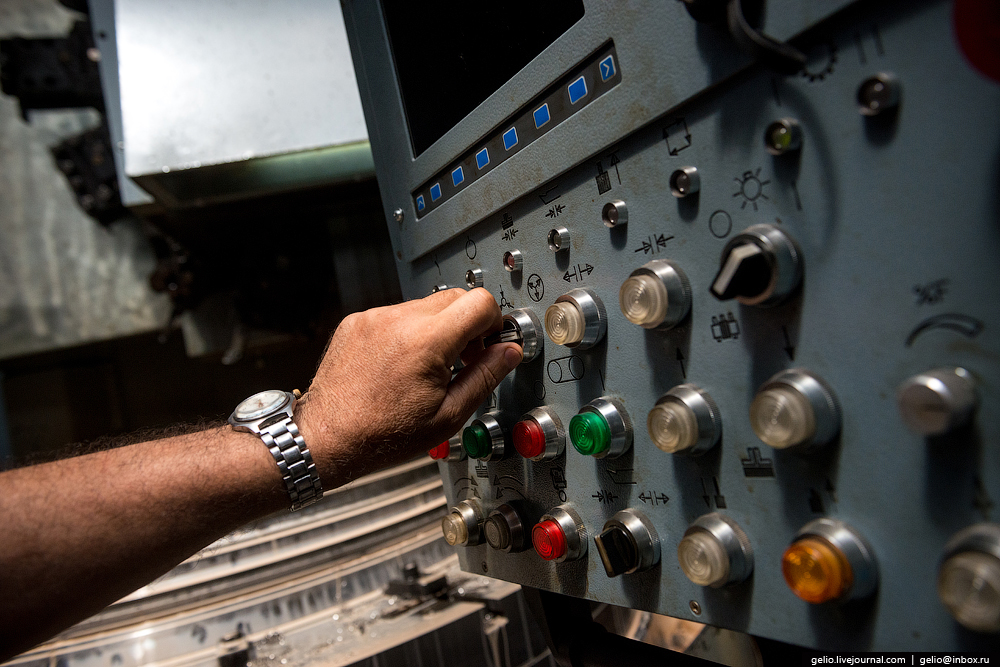

4. Обработка статорных колец компрессора двигателя НК-32 на токарно-карусельном станке.
5. НК-32 устанавливается на стратегическом бомбардировщике Ту-160, а НК-32-1 в 1996 г. - на летающей лаборатории Ту-144ЛЛ.

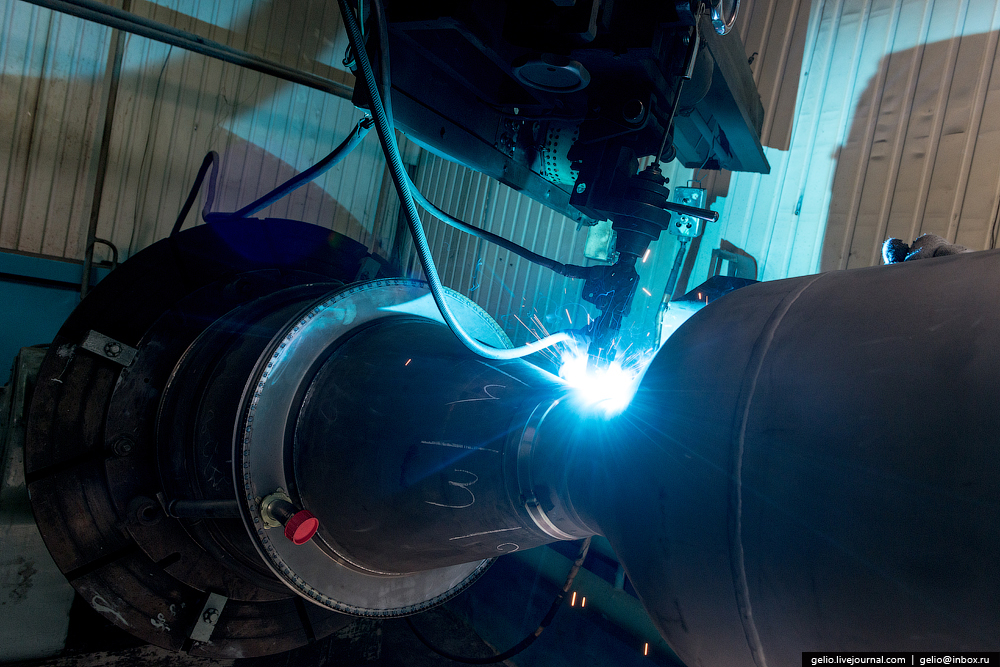

6. Скорость установки позволяет обрабатывать швы до 100 метров в минуту.

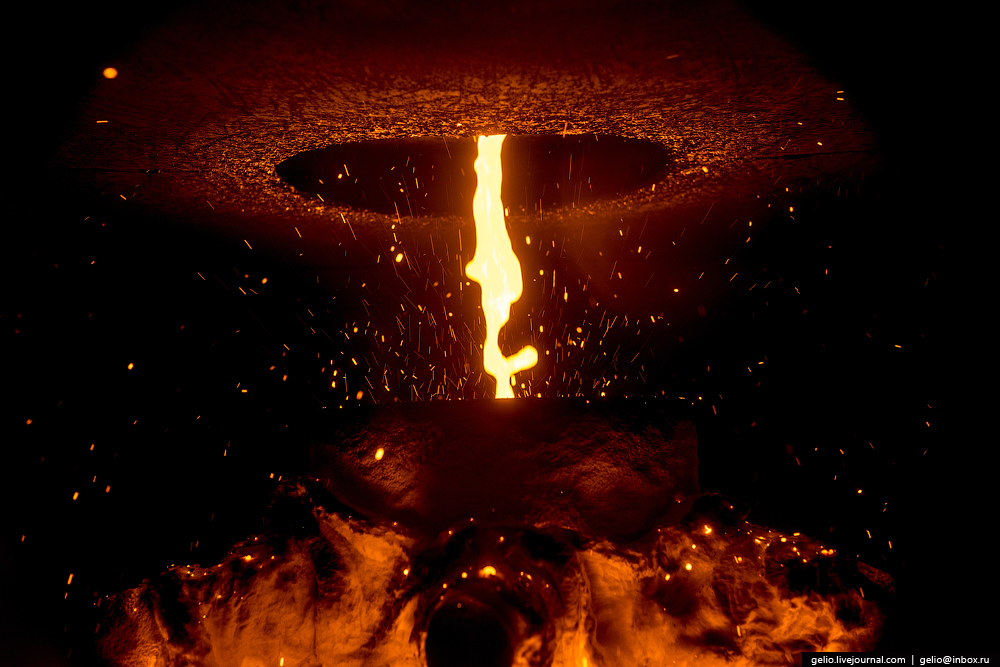

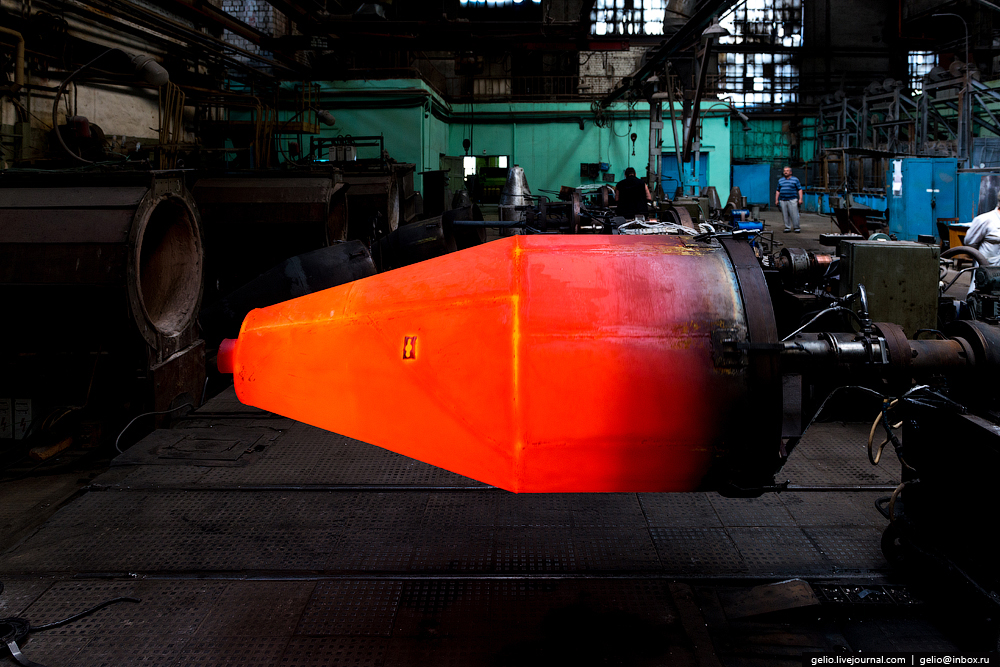

7. Металлургическое производство.
Этот участок способен отливать заготовки диаметром до 1600 мм и весом до 1500 кг, необходимые для корпусных деталей газотурбинных двигателей индустриального и авиационного применения. На фото показан процесс заливки детали в вакуумно-плавильной печи.

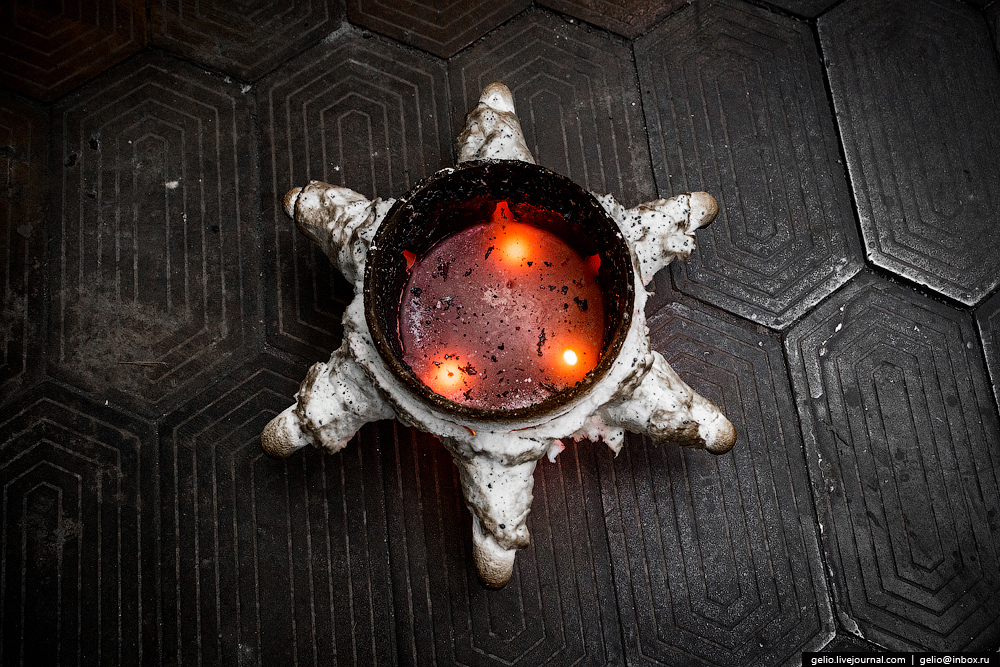

8. Фрагмент литниково-питающей системы после заливки.

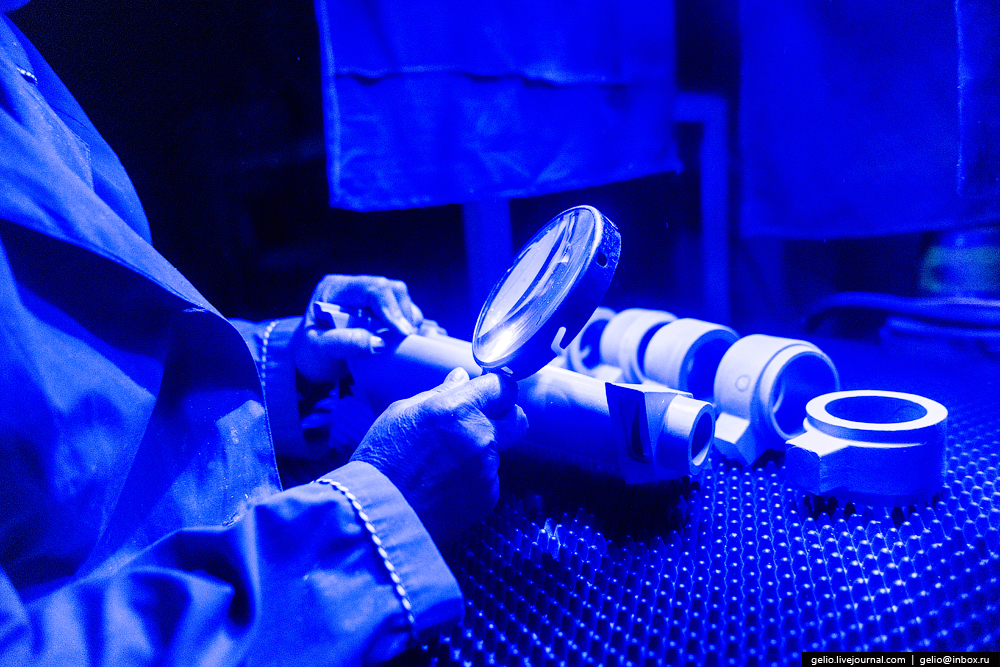

9. Контроль литья методом ЛЮМ-А.

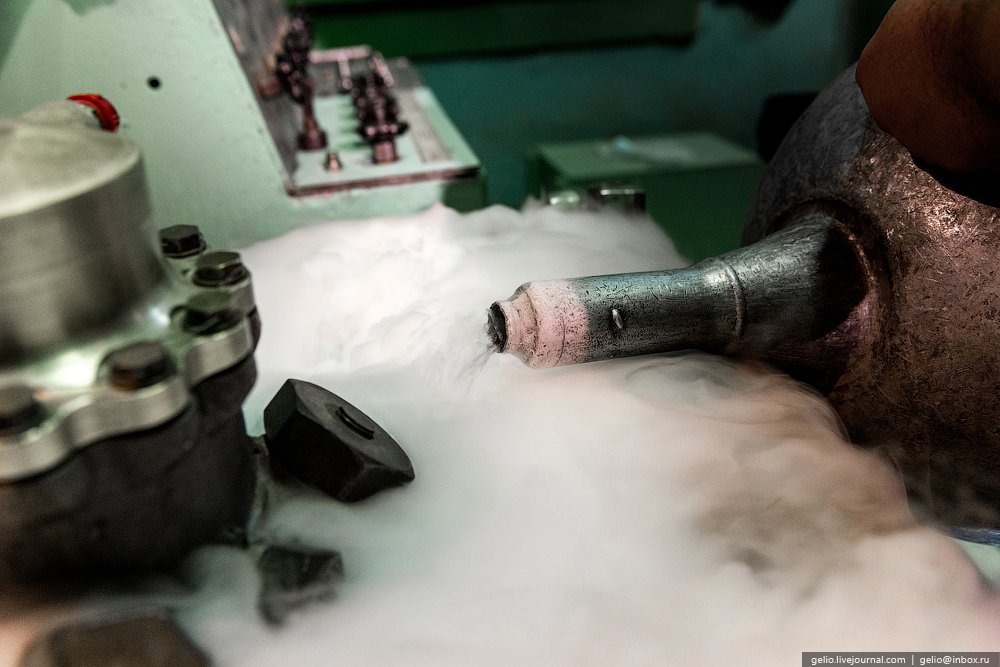

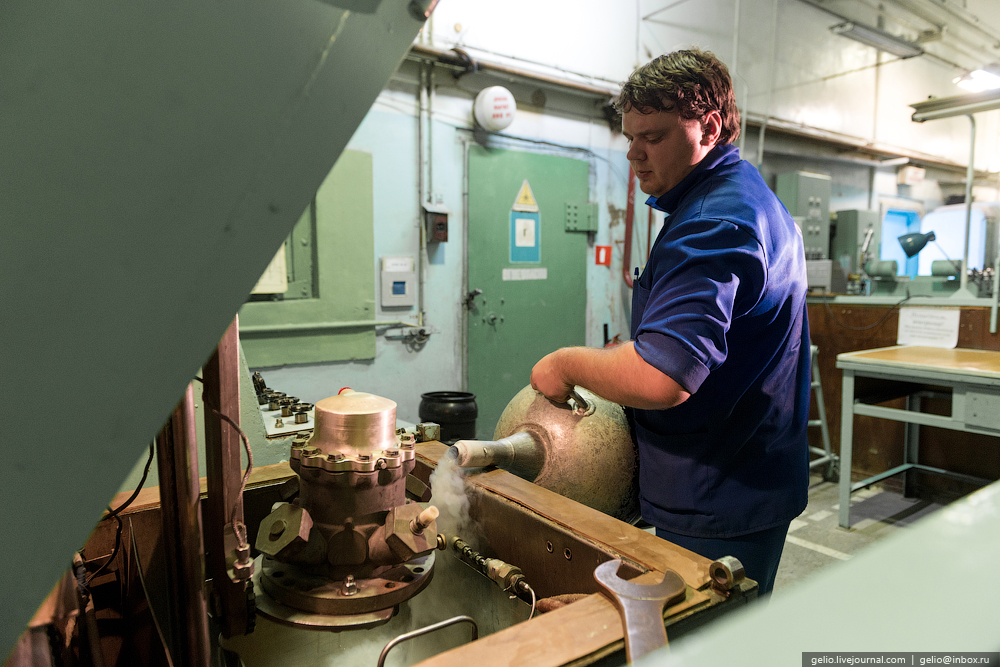

10. Типовые испытания клапана ракетного двигателя в условиях -55°C.
11. Испытания представляют собой процесс охлаждения ванны со спиртом с помощью жидкого азота до указанной температуры.

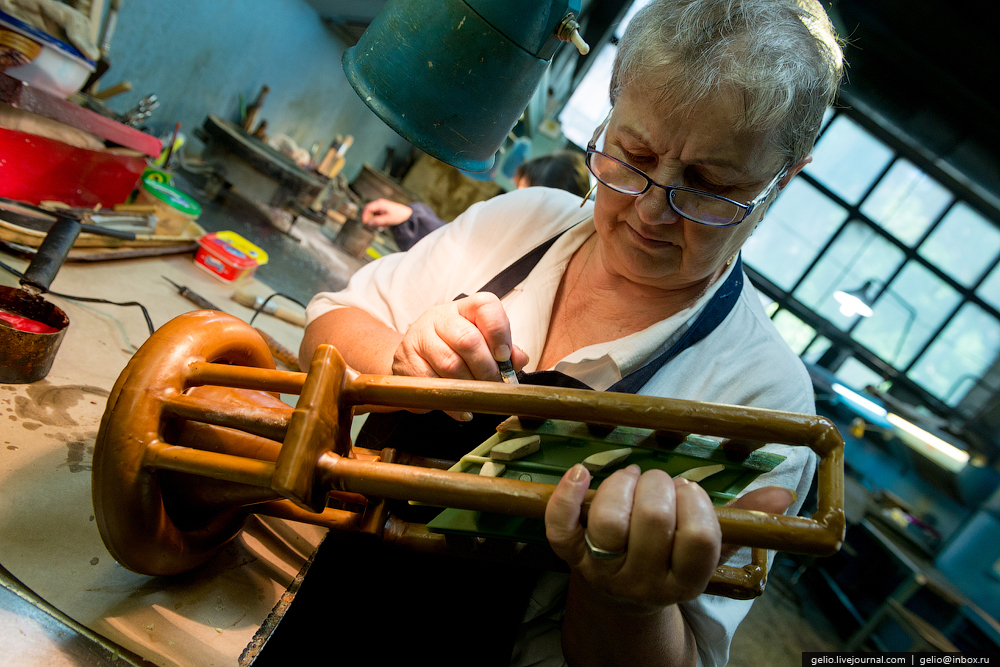

12. Участок сборки моделей лопаток в модельный блок.
13.

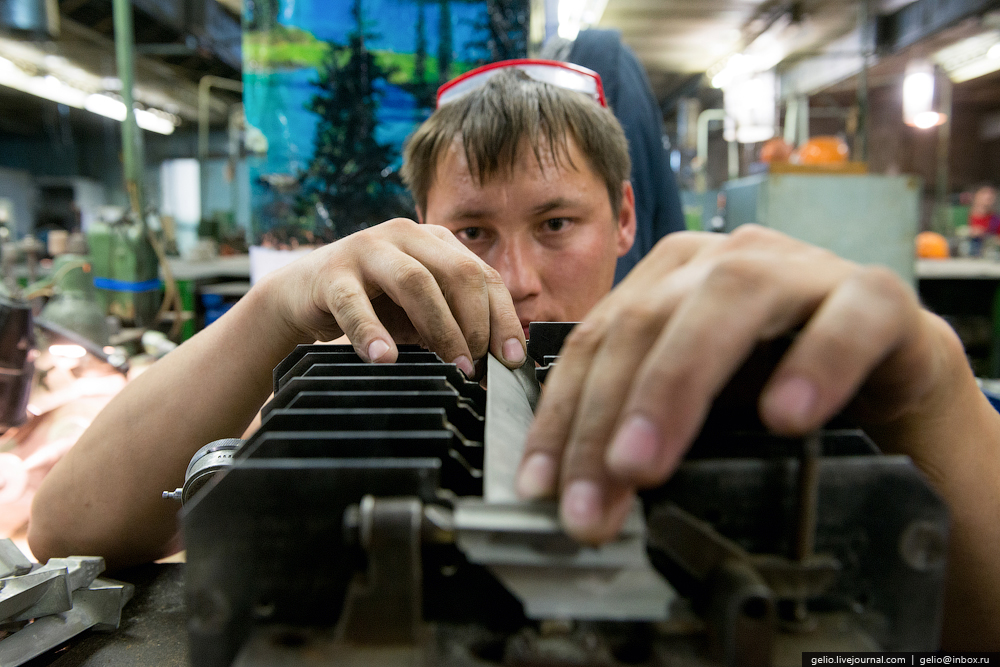

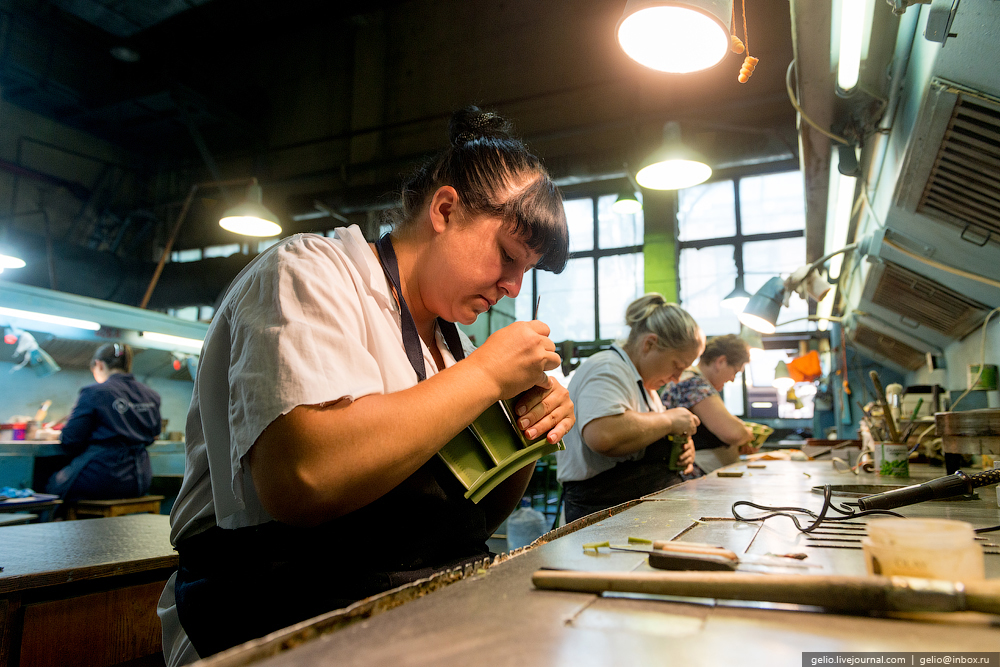

14. Контроль профиля компрессорной лопатки.

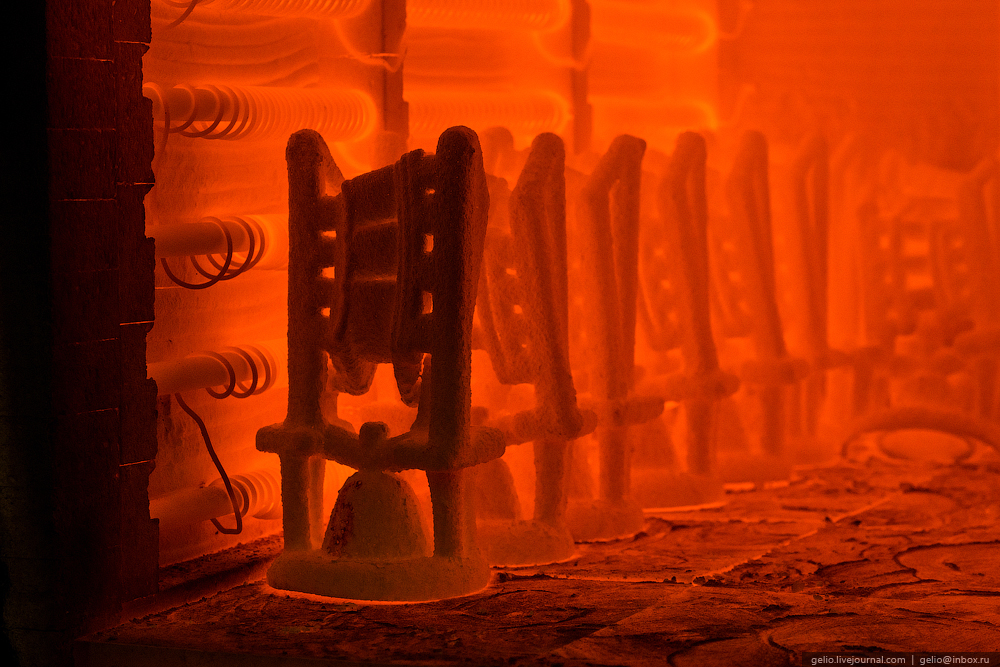

15. Прокалка керамических форм лопаток в электрической печи.

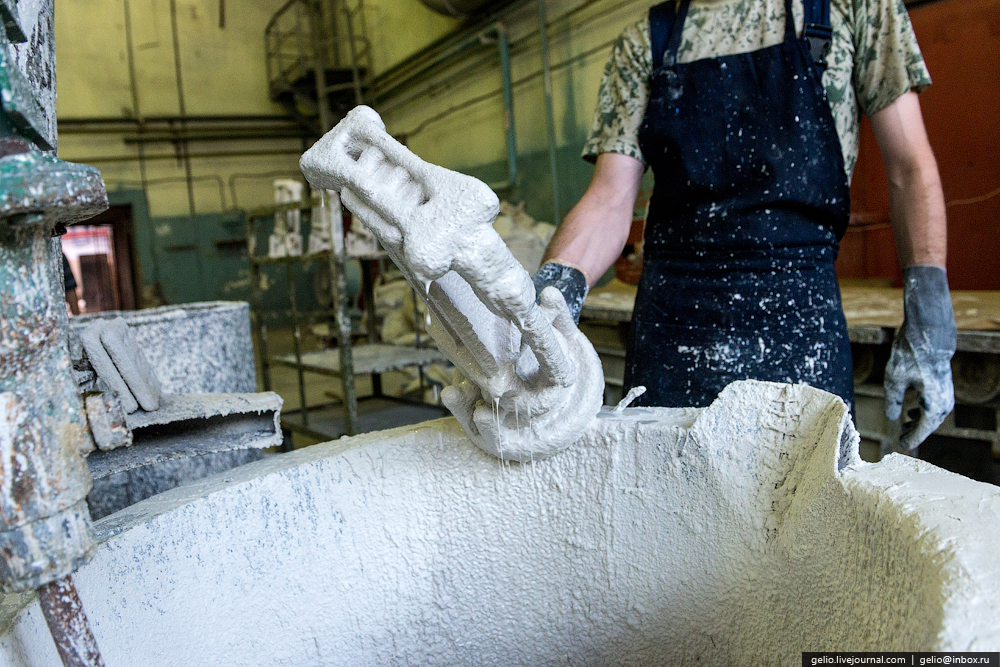

16. Нанесение керамики на модель лопаток.
17. Процесс индукционной пайки сопла камеры сгорания ракетного двигателя. Температура процесса составляет 975°C.
18. Установка полуколец на критическое сечение камеры сгорания ракетного двигателя на участке сварки.

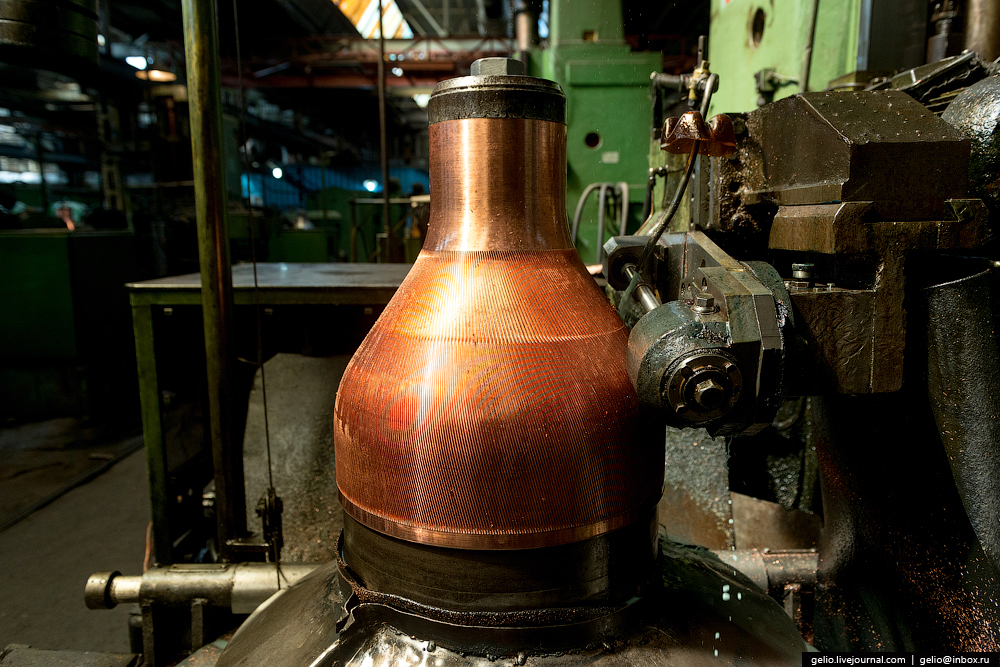

19. Фрезеровка каналов горючего камеры сгорания ракетного двигателя.

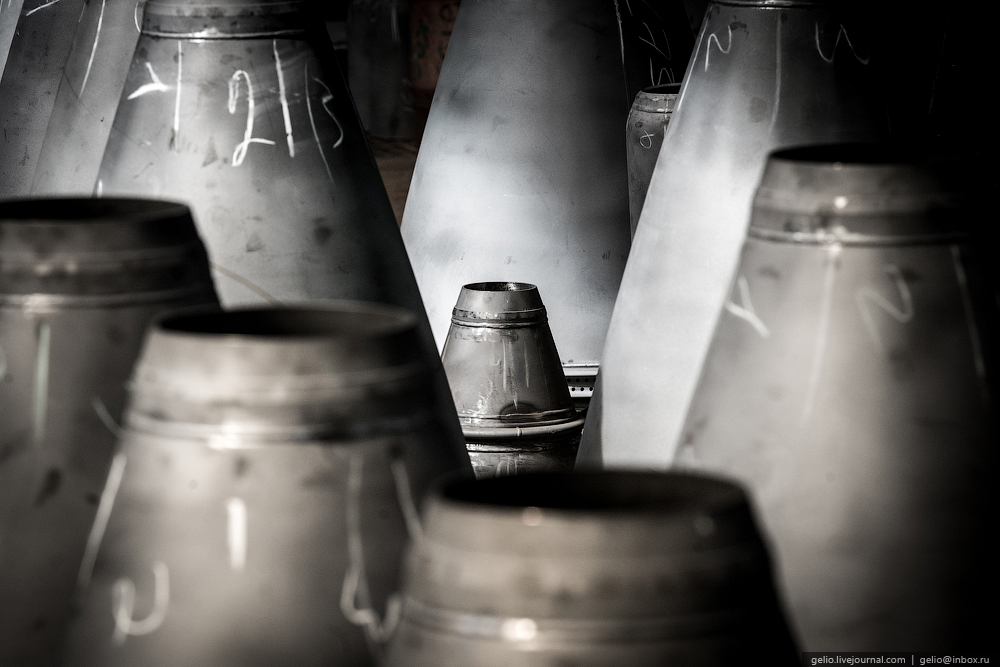

20. «Наружная рубашка» сопла камеры сгорания РД с разметкой под рентген-контроль.

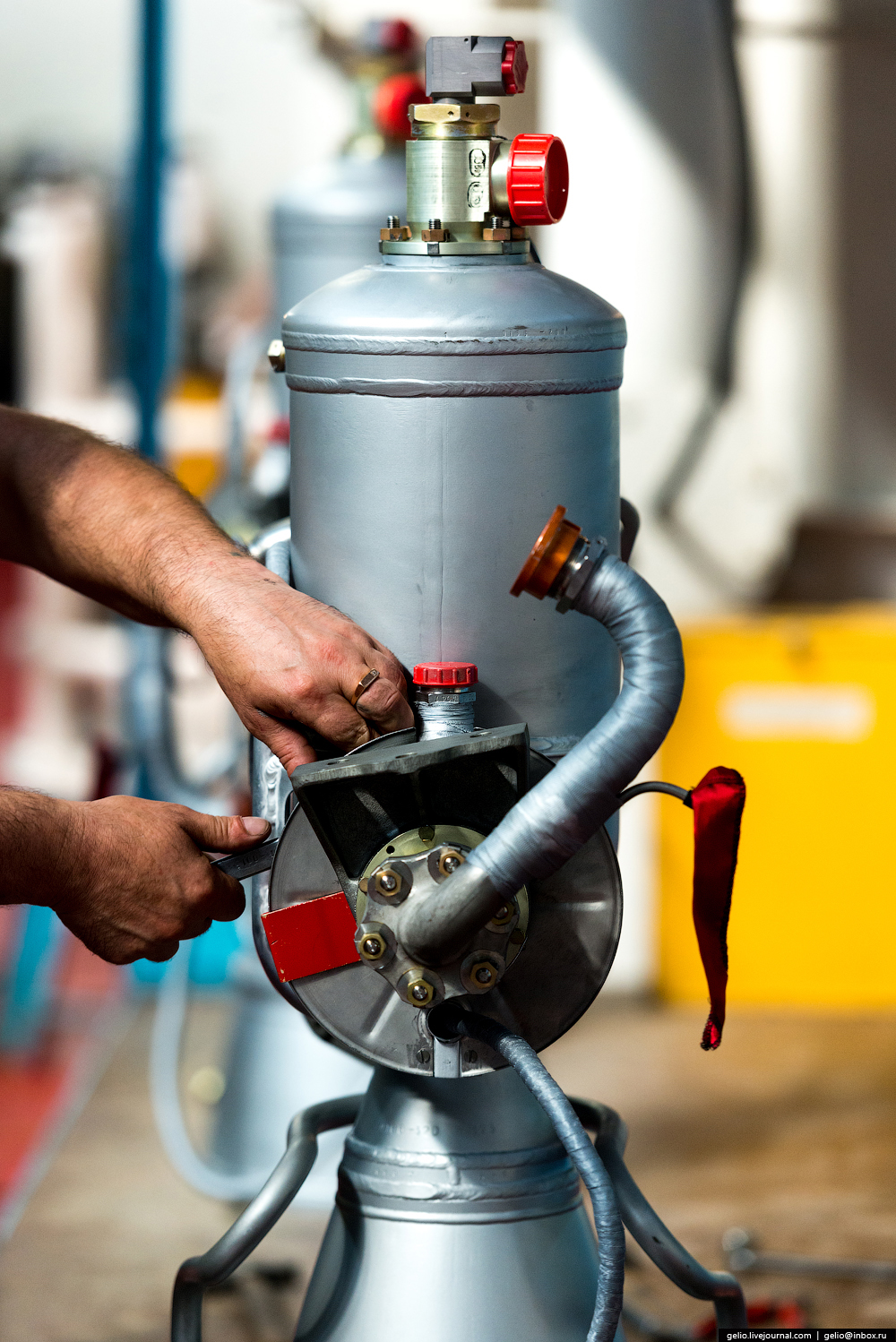

21. Сборка рулевого агрегата РД. Устанавливается совместно с маршевыми двигателями РД-107А/РД-108А для управления и корректировки вектором тяги.

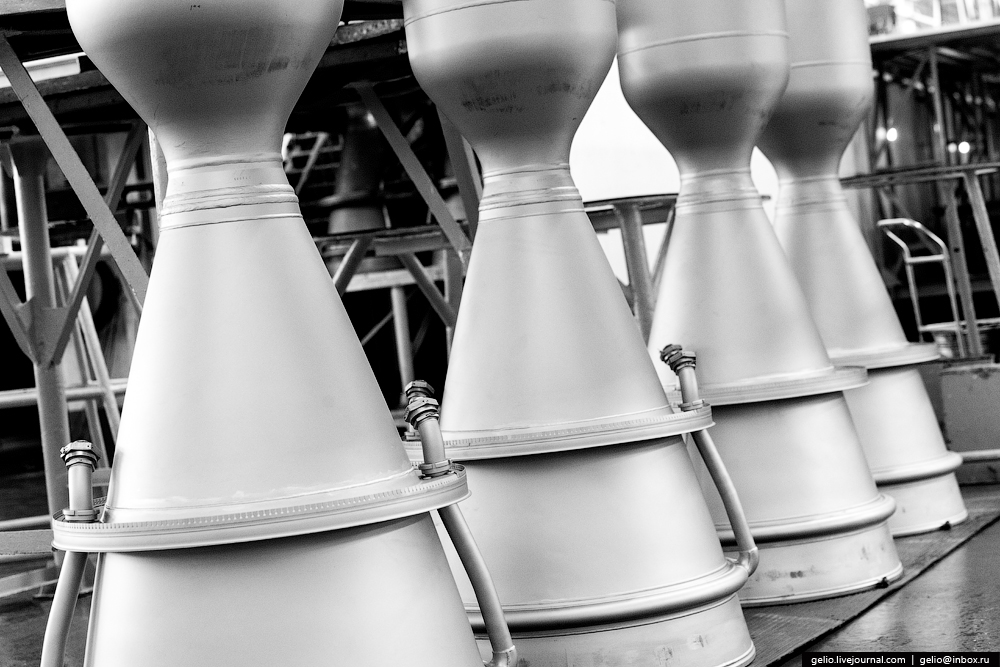

22. Камеры сгорания.
23. Сейчас на «Кузнецове» трудится около 12 тысяч человек.
24. Сборка очередного опытного образца двигателя НК-361 для российской железной дороги.
Новым направлением развития ОАО «Кузнецов» является выпуск механических приводов силового блока ГТЭ-8,3/НК для тяговой секции магистрального газотурбовоза на базе ГТД НК-361.
25. Первый опытный экземпляр газотурбовоза с двигателем НК-361 в 2009 году во время испытаний на экспериментальном кольце в Щербинке провел состав весом более 15 тысяч тонн, состоящий из 158 вагонов, установив тем самым мировой рекорд.
26. Цех окончательной сборки авиационных газотурбинных двигателей.

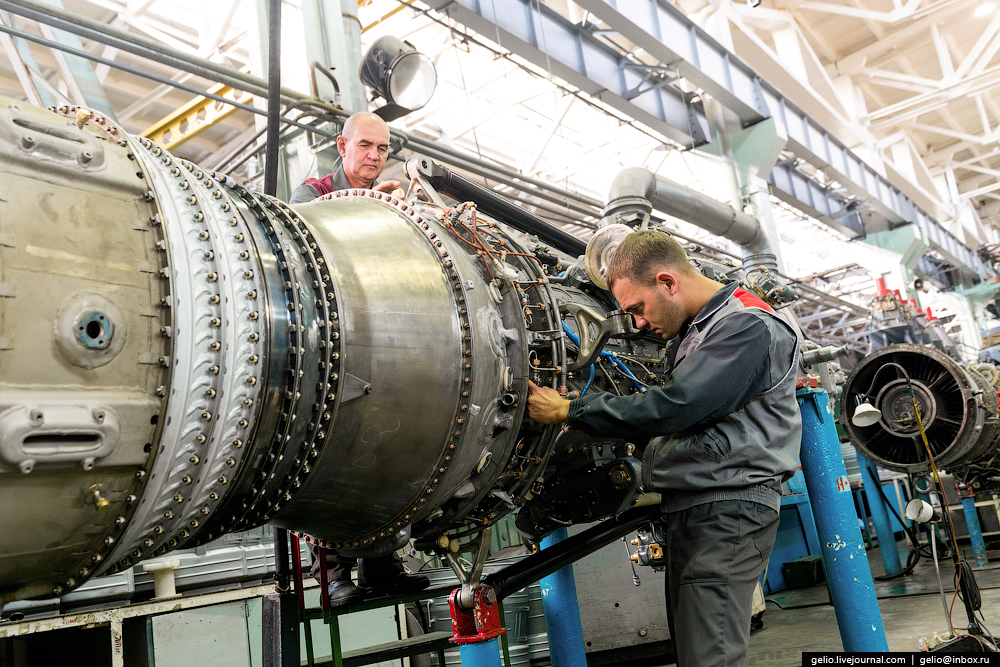

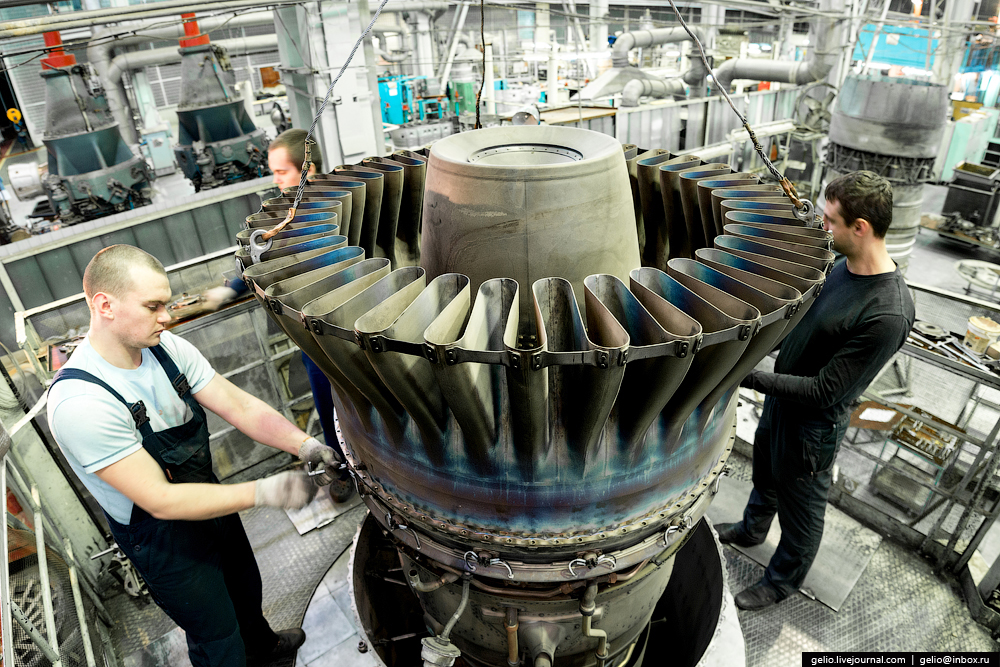

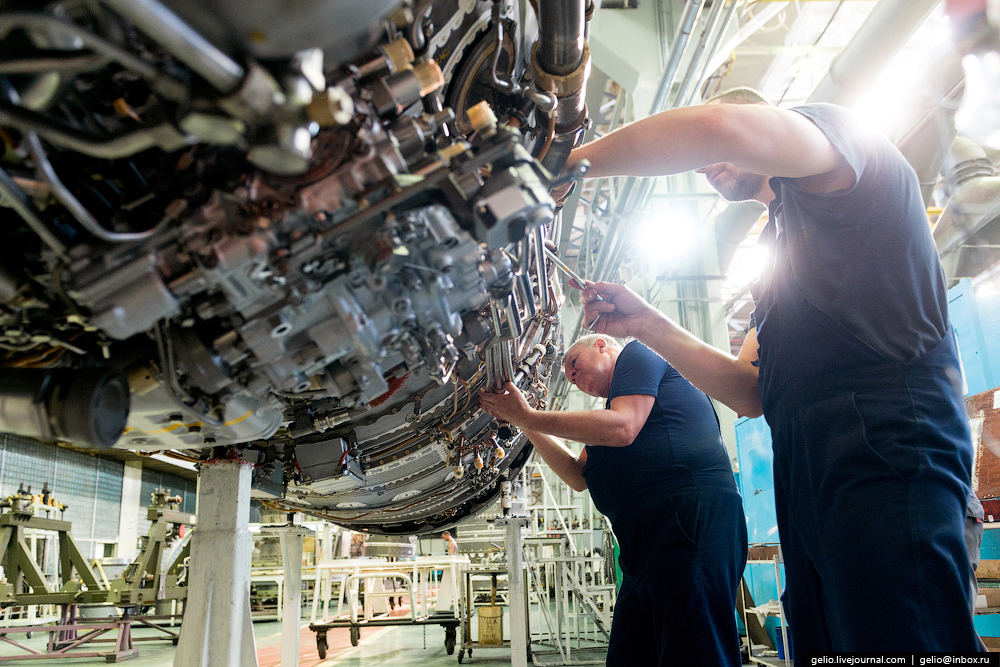

27. Сборка узла форсажной камеры двигателя НК-32.

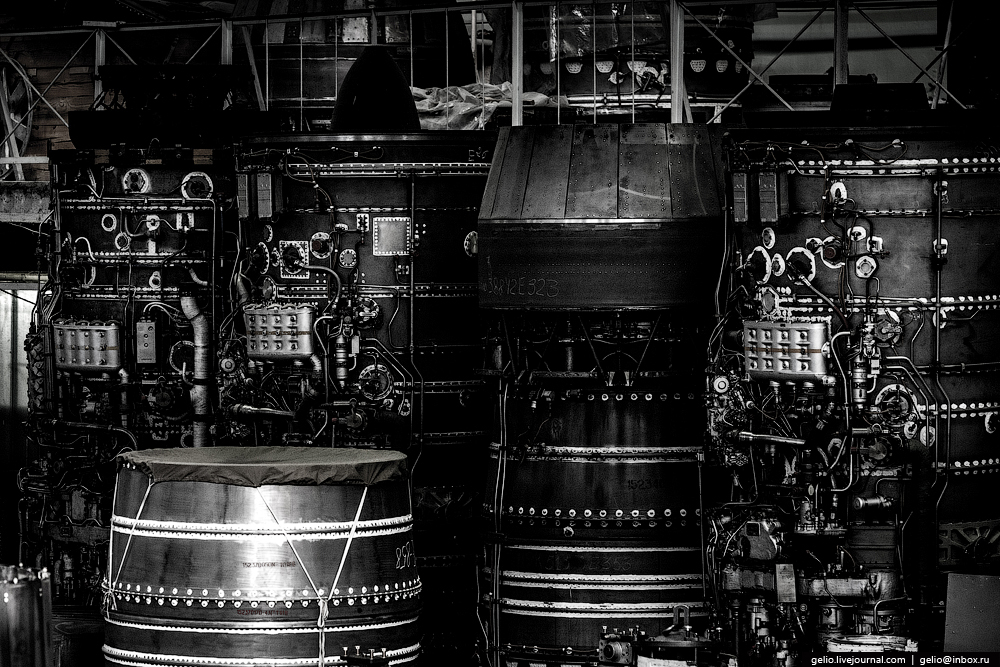

28. Двигатель НК-25 — турбореактивный двигатель для самолета Ту-22М3, основного российского бомбардировщика средней дальности. Наряду с НК-32 долгое время является одним из самых мощных авиационных двигателей в мире.

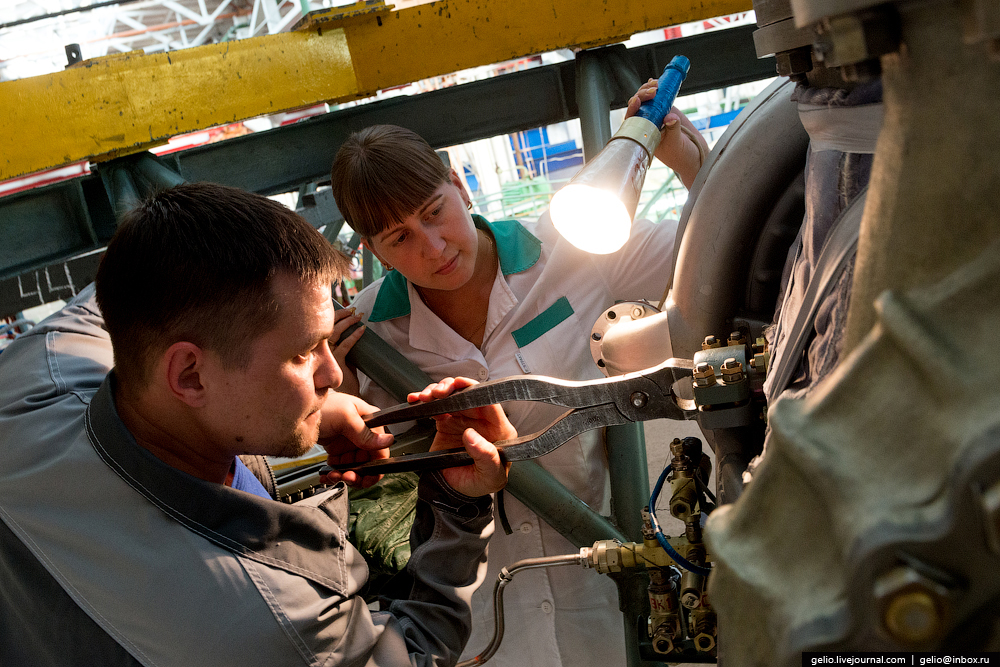

29. Обвязка двигателя НК-25.

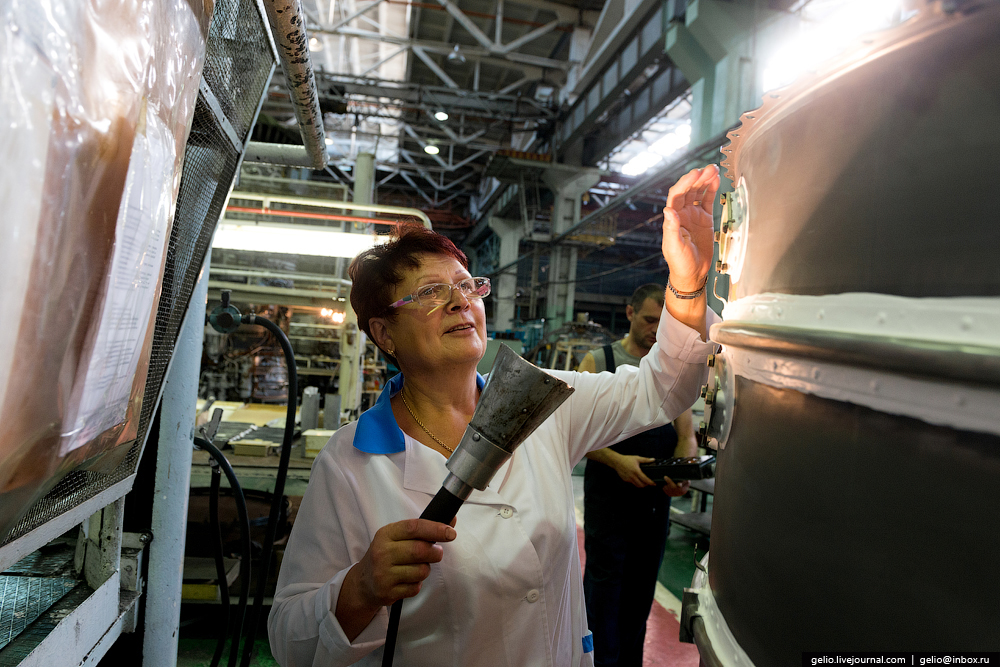

30. Контроль оболочки двигателя НК-32 перед сборкой.
31. Топливный коллектор форсажной камеры.
32.

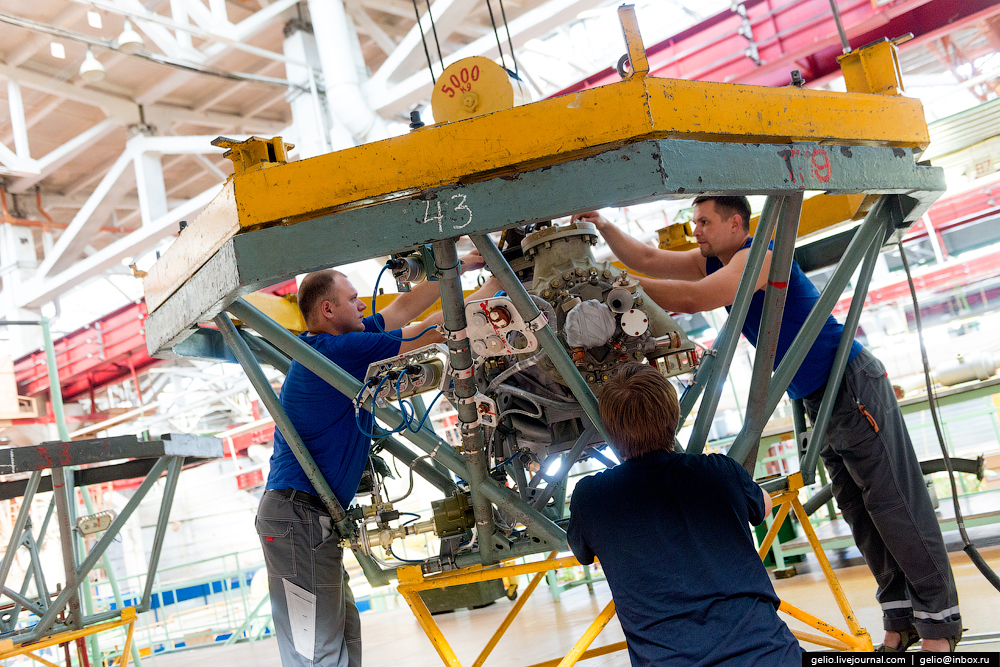

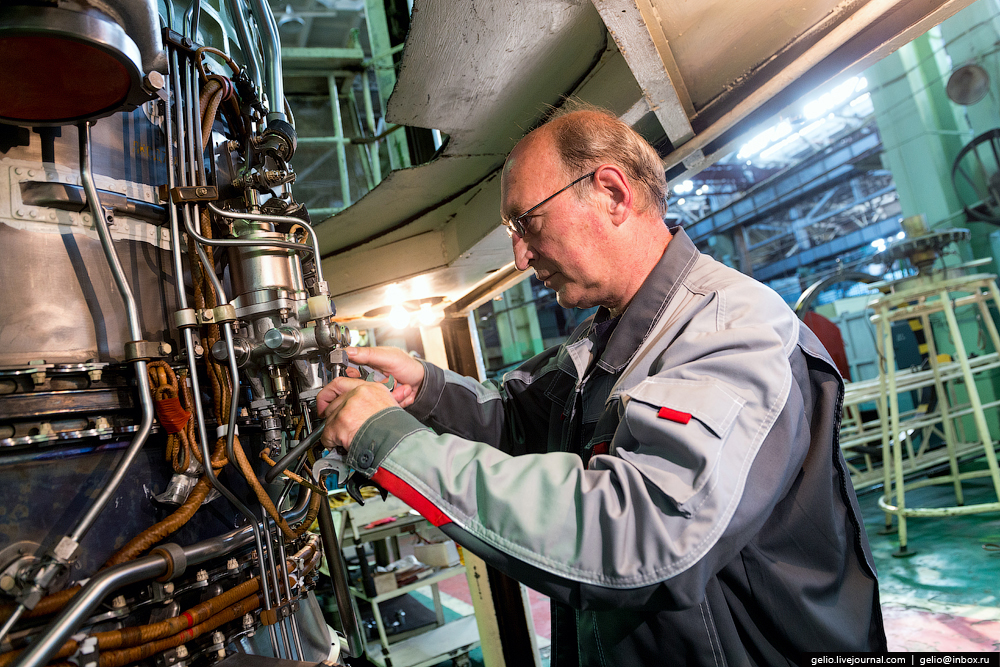

33. Слесари-сборщики за работой по сборке НК-14СТ.
Газотурбинный двигатель НК-14СТ используется в составе агрегата для транспортировки газа. Интересно то, что двигатель использует природный газ, перекачиваемый по трубопроводам, в качестве топлива. Является модификацией двигателя НК-12, который устанавливался на стратегический бомбардировщик Ту-95.

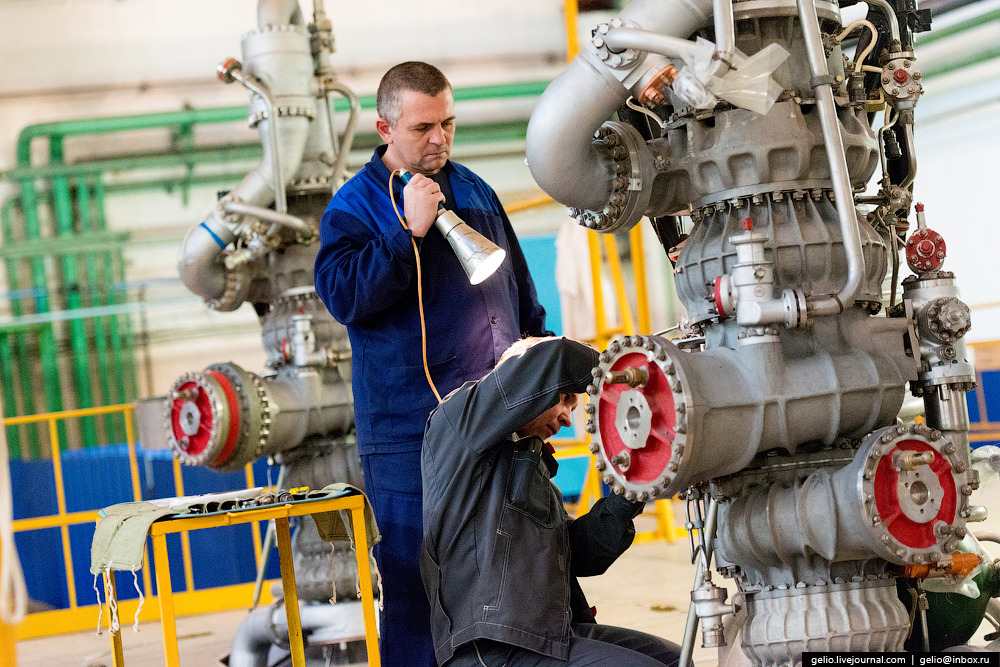

34. Цех окончательной сборки серийных ракетных двигателей.
Здесь производится сборка двигателей РД-107А/РД-108А разработки ОАО «НПО «Энергомаш». Этими двигательными установками оснащаются первые и вторые ступени всех ракет-носителей типа «Союз». Принципы работы РД-107 и РД-108 схожи, но назначение разное. Сто седьмой стоит на первой ступени ракеты, а сто восьмой - на второй.
35. Доля предприятия в сегменте ракетных двигателей на российском рынке составляет 80%, по пилотируемым пускам – 100%. Надежность двигателей – 99,8%. Запуски ракет-носителей с двигателями ОАО «Кузнецов» осуществляются с трех космодромов – Байконур (Казахстан), Плесецк (Россия) и Куру (Французская Гвиана). Стартовый комплекс под «Союзы» также будет построен на российском космодроме «Восточный» (Амурская область).
36. Полный цикл создания ракетного двигателя составляет около 10 месяцев.

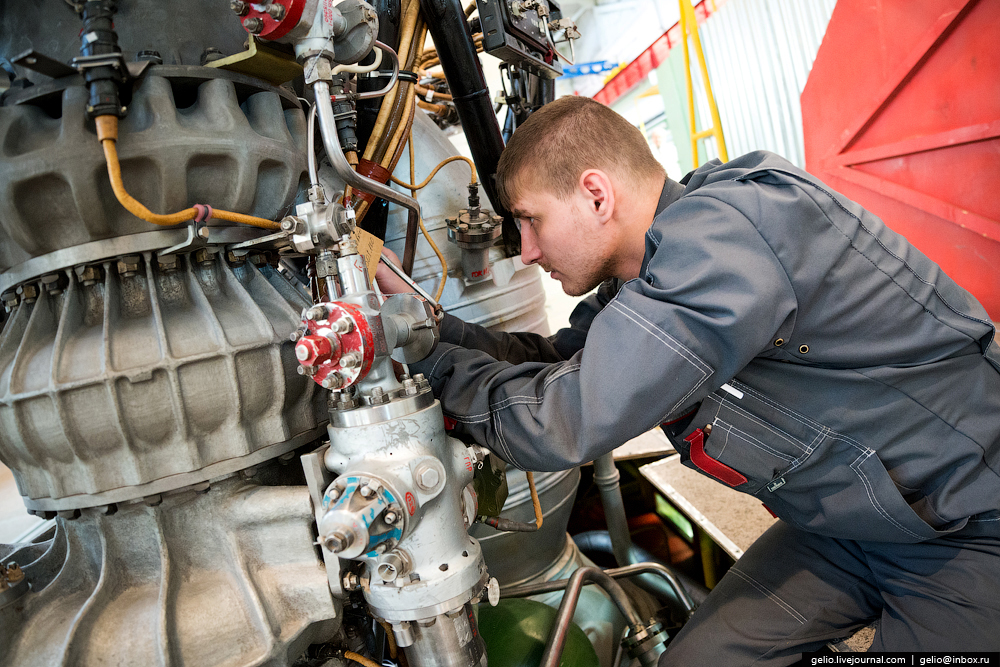

37. Проверка комплектации ракетного двигателя при сборке.
38. Подготовка изделия к окончательной сдаче контрольным службам и представителю заказчика.

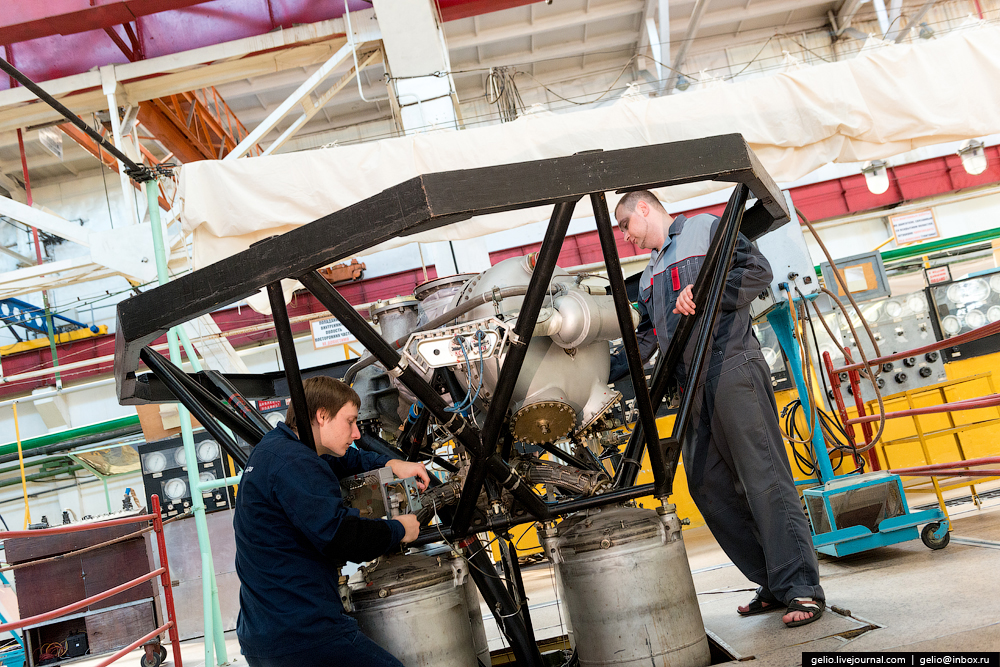

39. Здесь же, в цехе, ведутся работы по адаптации и сборке ракетного двигателя НК-33, предназначенного для первой ступени ракеты-носителя легкого класса «Союз-2-1в».
40. Двигатель НК-33 — один из тех, что планировалось уничтожить после закрытия лунной программы. Двигатель прост в эксплуатации и техническом обслуживании, и вместе с тем имеет высокую надежность. При этом его стоимость в два раза ниже стоимости существующих двигателей того же класса по тяге.

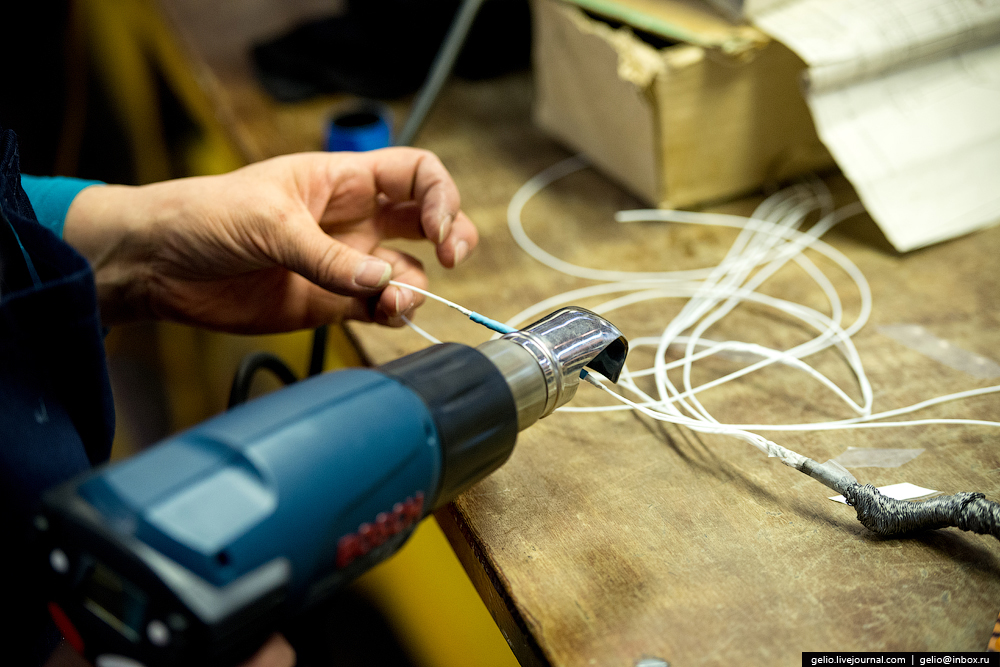

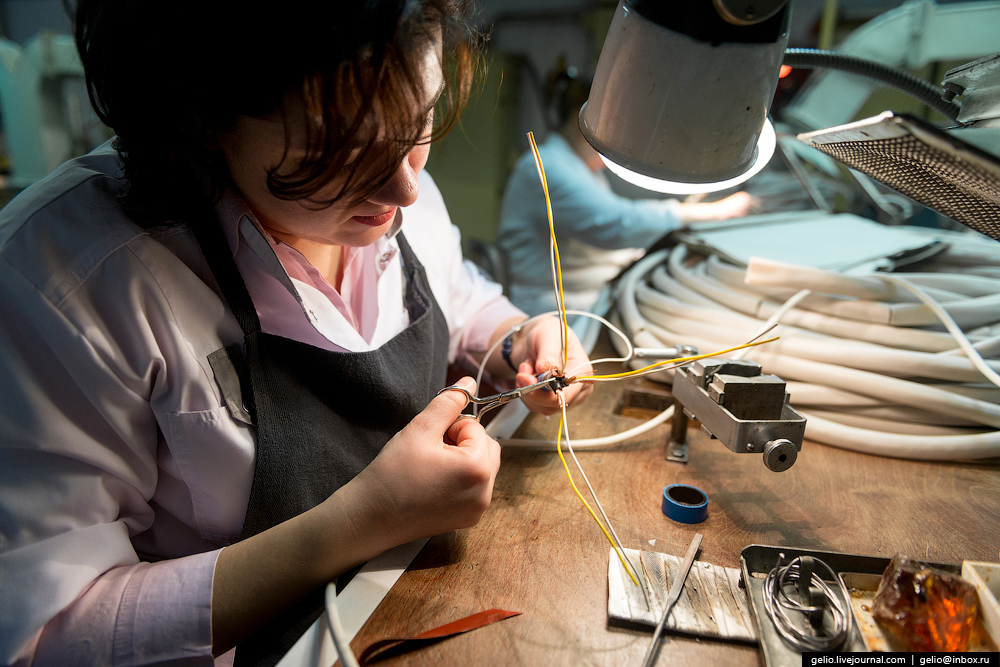

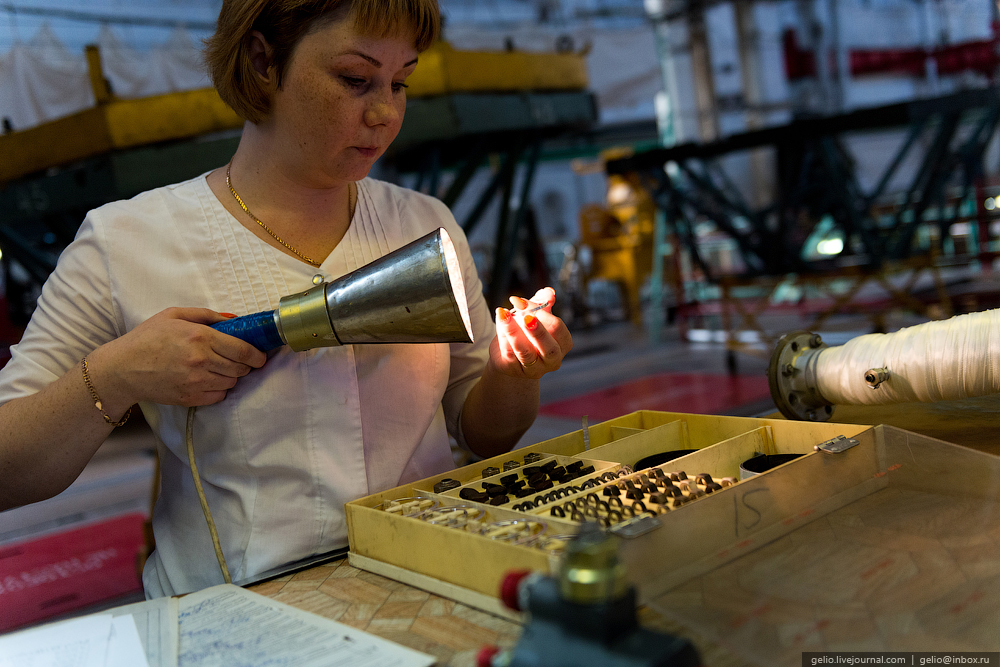

41. Выполнение операции по термоусаживанию защитной трубки провода авиационного жгута.

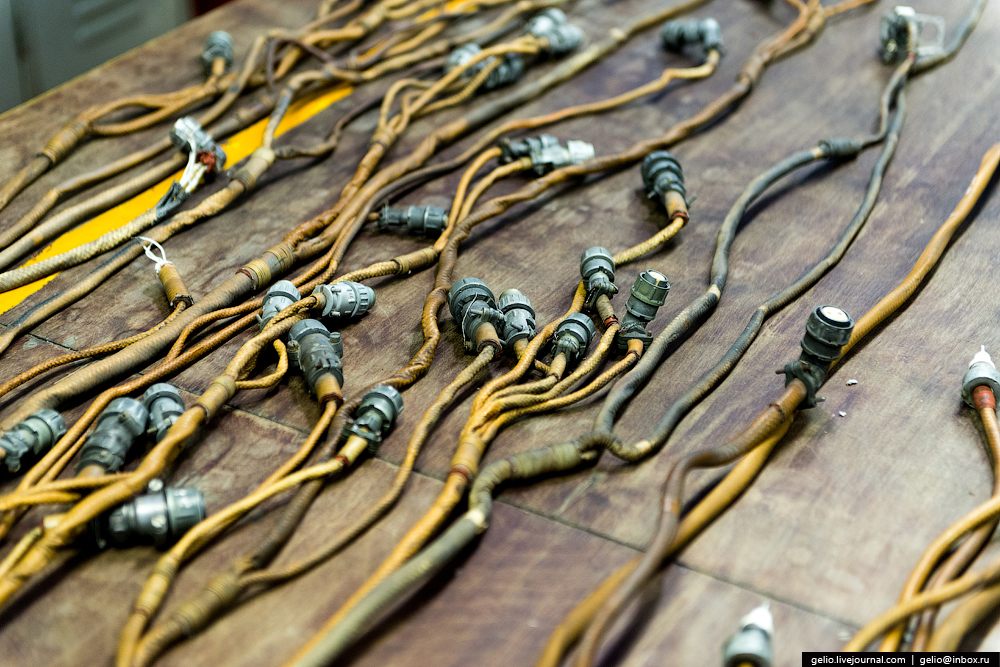

42. Подготовка к распайке контактов жгута в электроразъеме авиационного кабеля.
43.

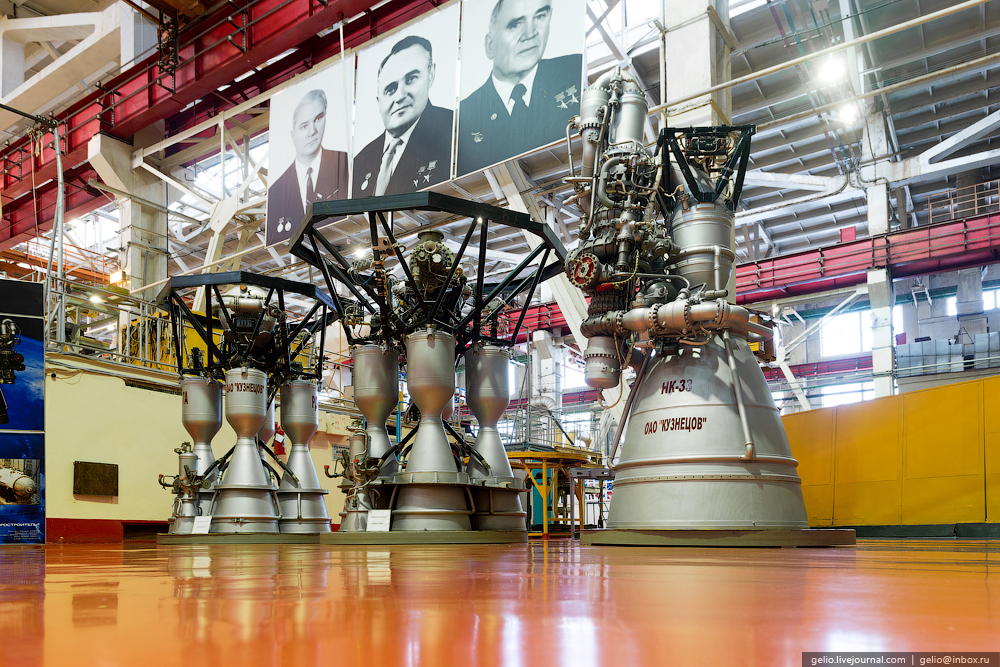

44. В цехе окончательной сборки ракетных двигателей расположена целая галерея с фотографиями советских и российских космонавтов, которые отправлялись в космос на ракетах с самарскими двигателями.

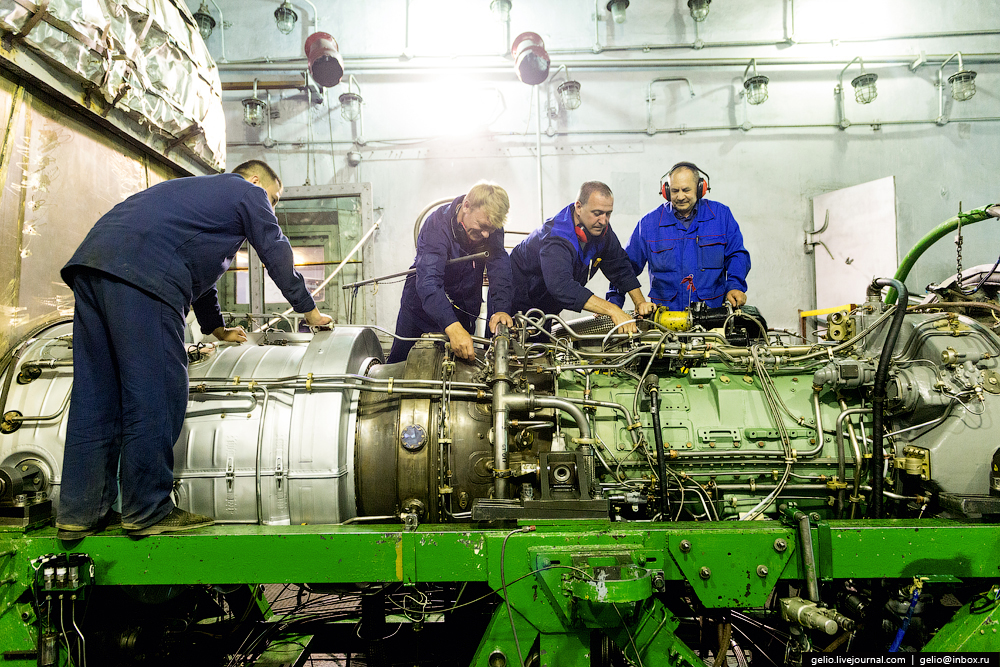

45. Монтаж двигателя НК-14СТ на испытательный стенд.

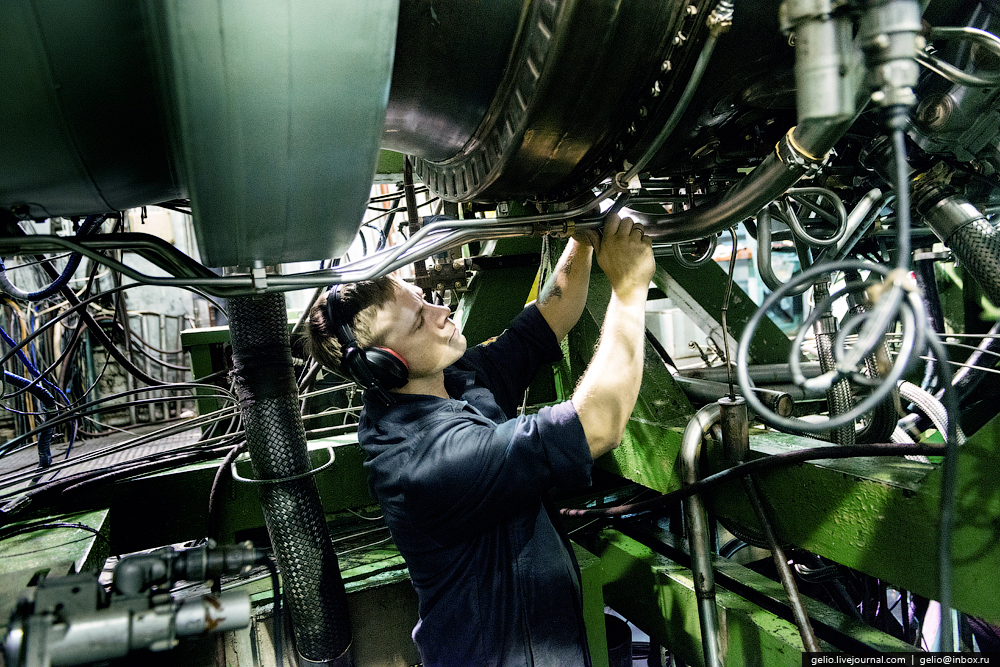

46. Подстыковка маслоситемы к двигателю для проведения испытаний.

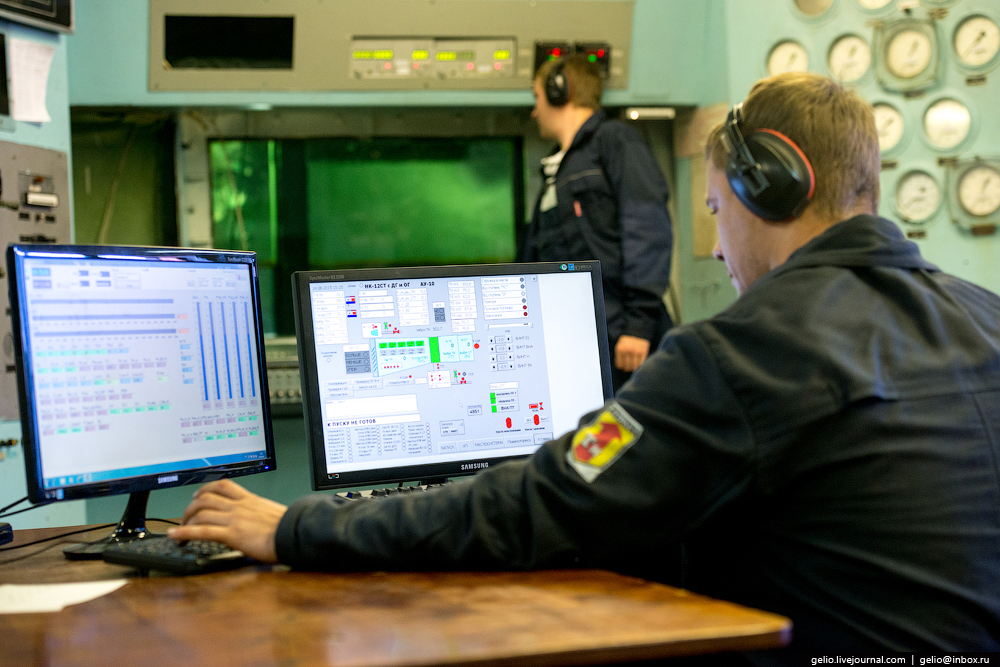

47. Пультовая испытательного стенда.

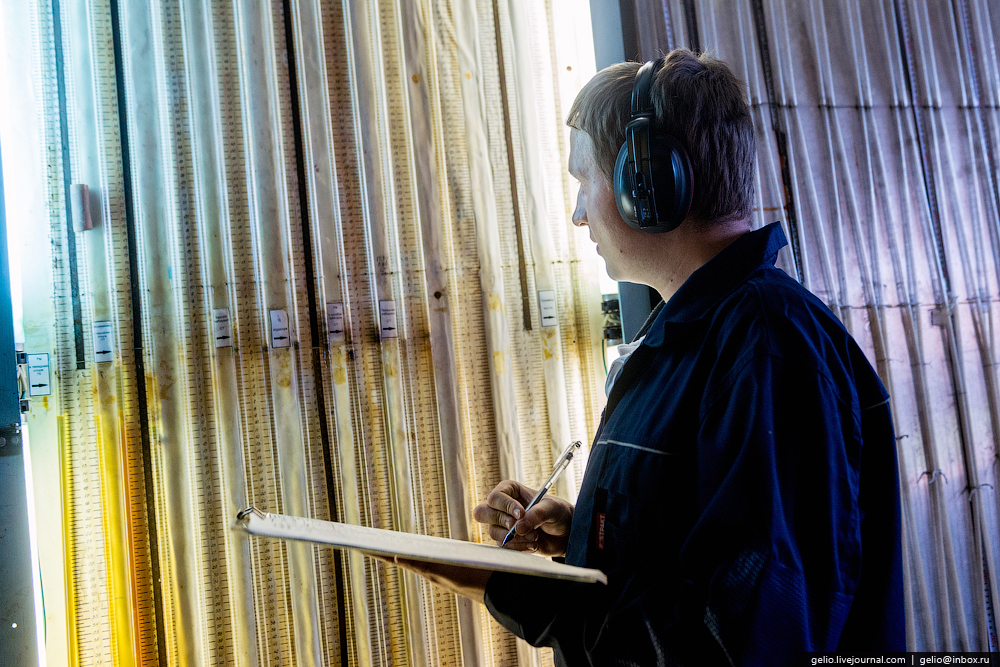

48. Пьезометры. Применяются для измерения перепада и низких давлений при испытании газотурбинных двигателей.

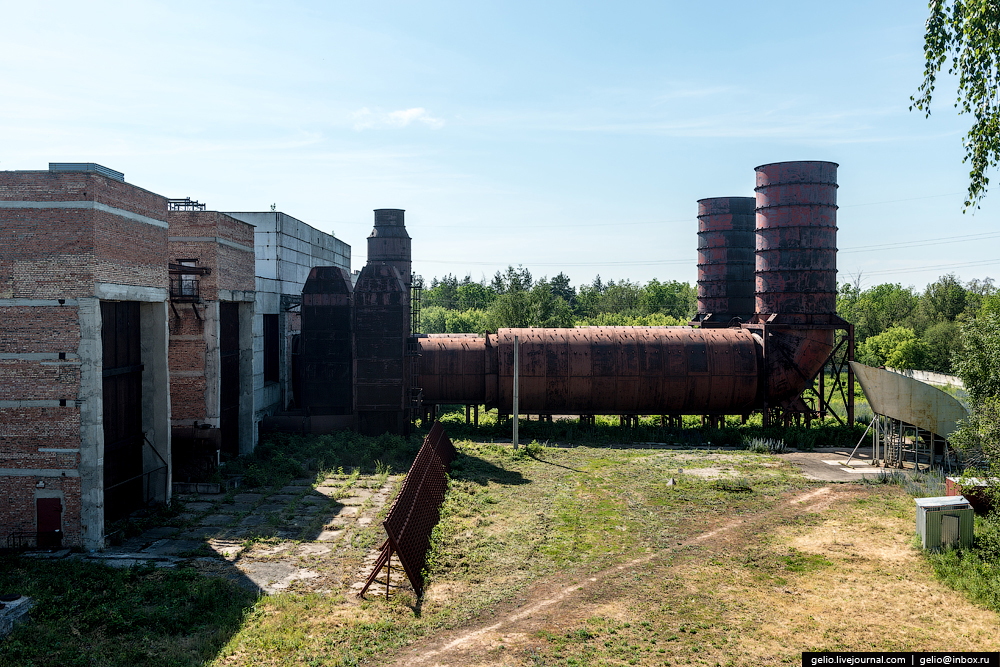

49. Система шумоглушения испытательных стендов газотурбинных двигателей.

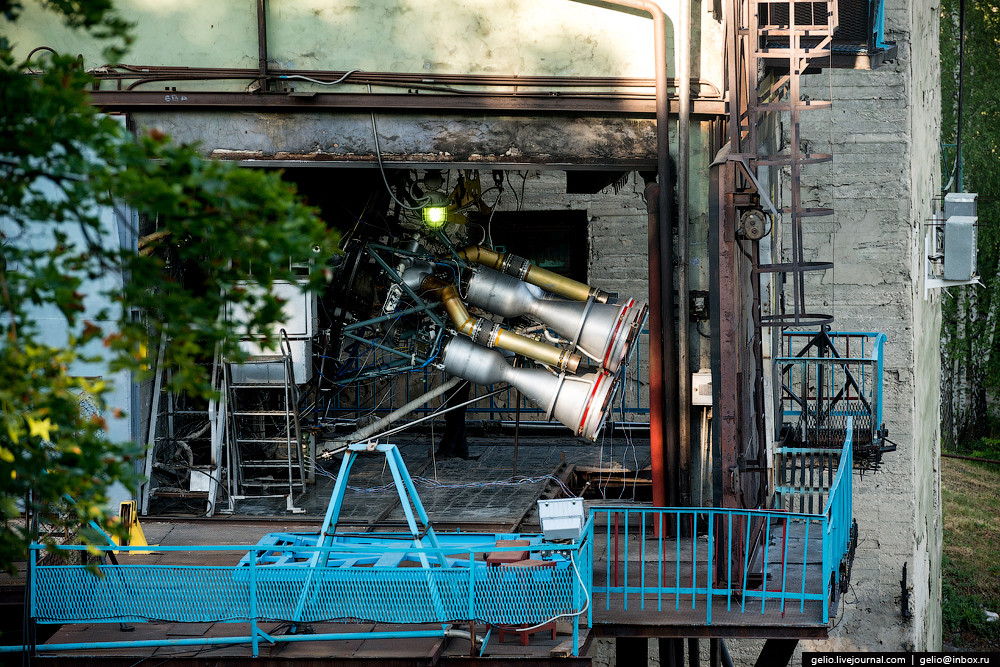

50. Ракетный двигатель РД-107А/108А на стенде. За несколько минут до начала огневых испытаний.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту космический корабль.
51. За более чем полвека работы на «Кузнецов» было выпущено около 10 тысяч жидкостных ракетных двигателей восьми модификаций, которые вывели в космос более 1800 ракет-носителей типа «Восток», «Восход», «Молния» и «Союз».

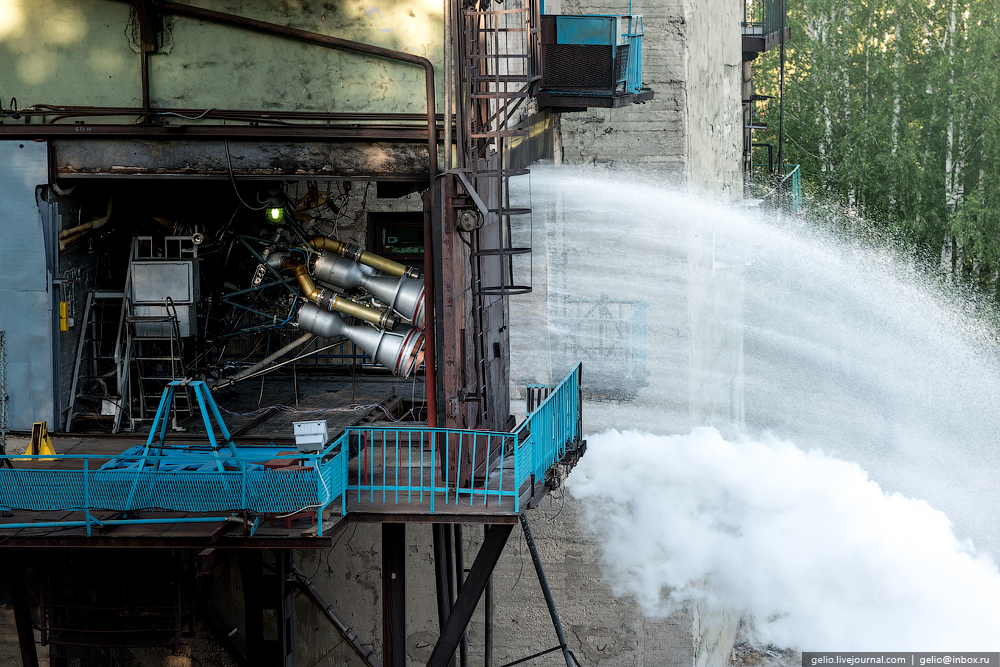

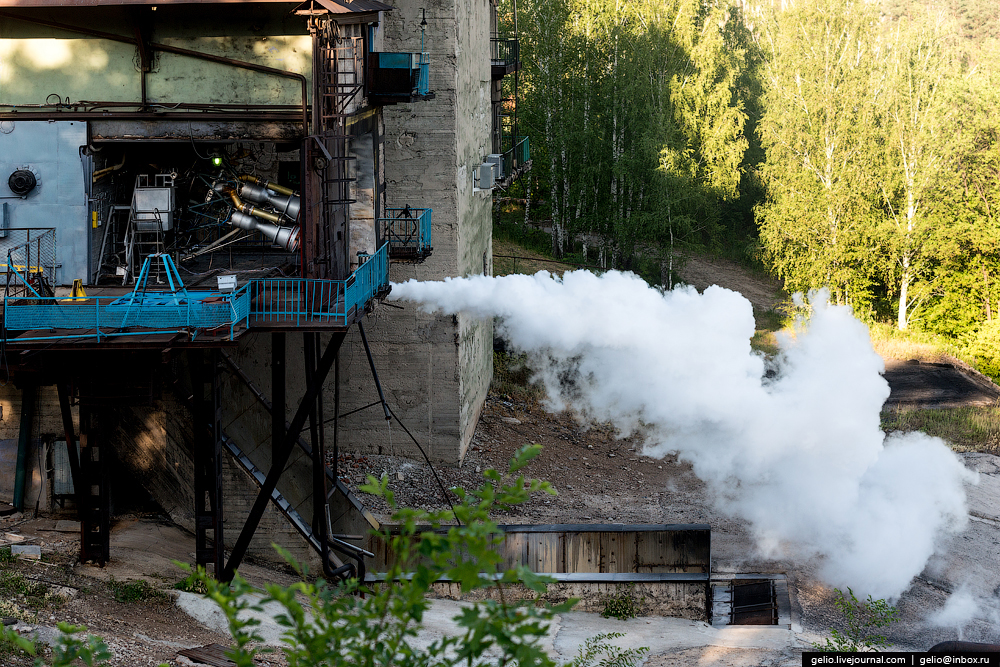

52. По минутной готовности в систему охлаждения факела подается вода, создается водяной ковер, который уменьшает температуру факела и шум от работающего двигателя.
53. При испытании двигателя производится регистрация около 250 параметров, по которым оценивается качество изготовления двигателя.

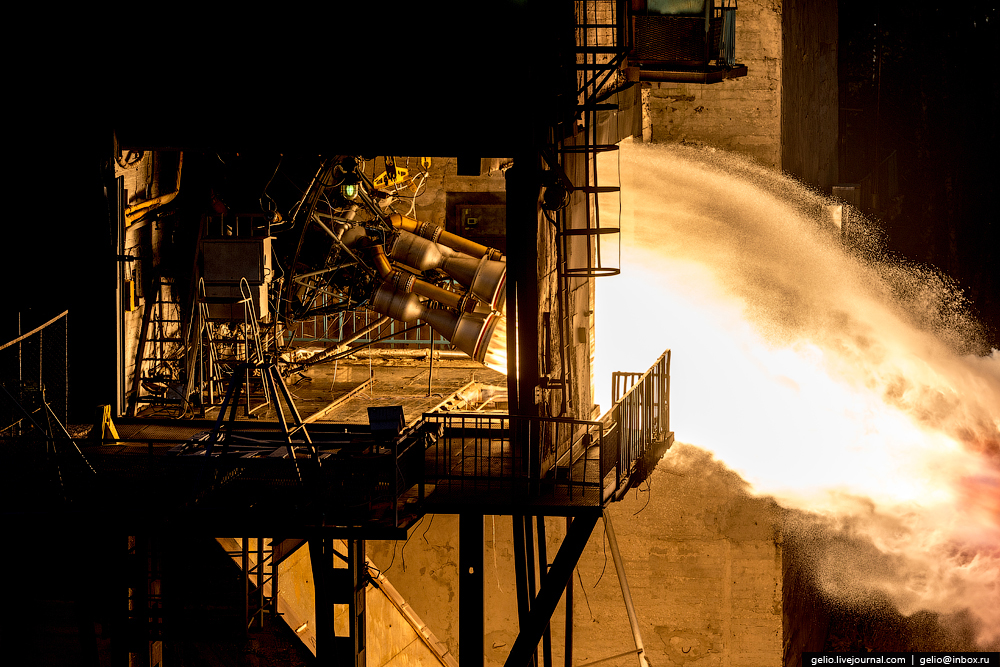

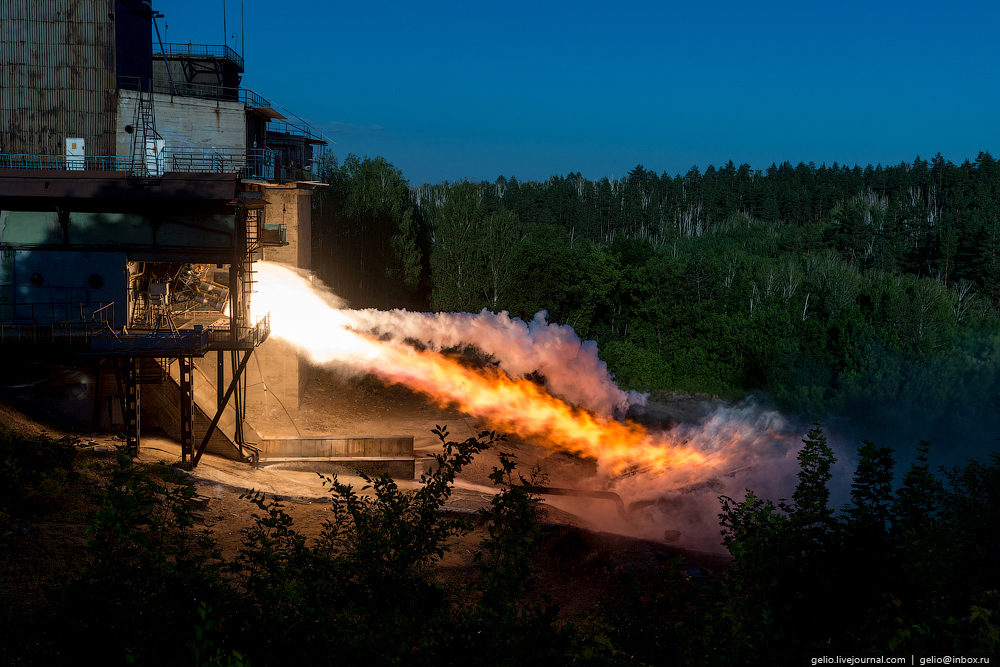

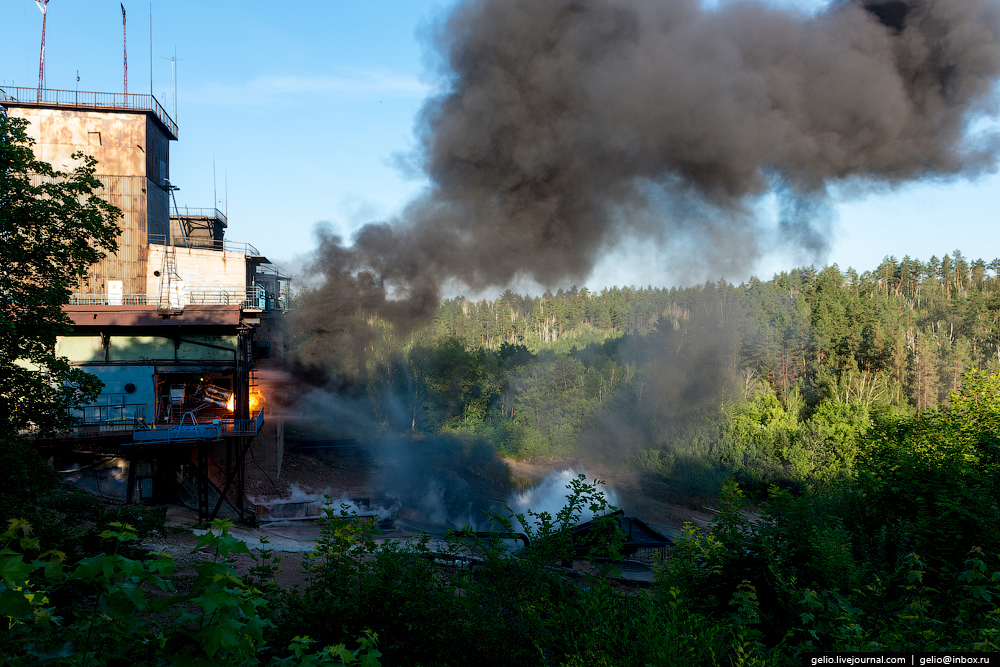

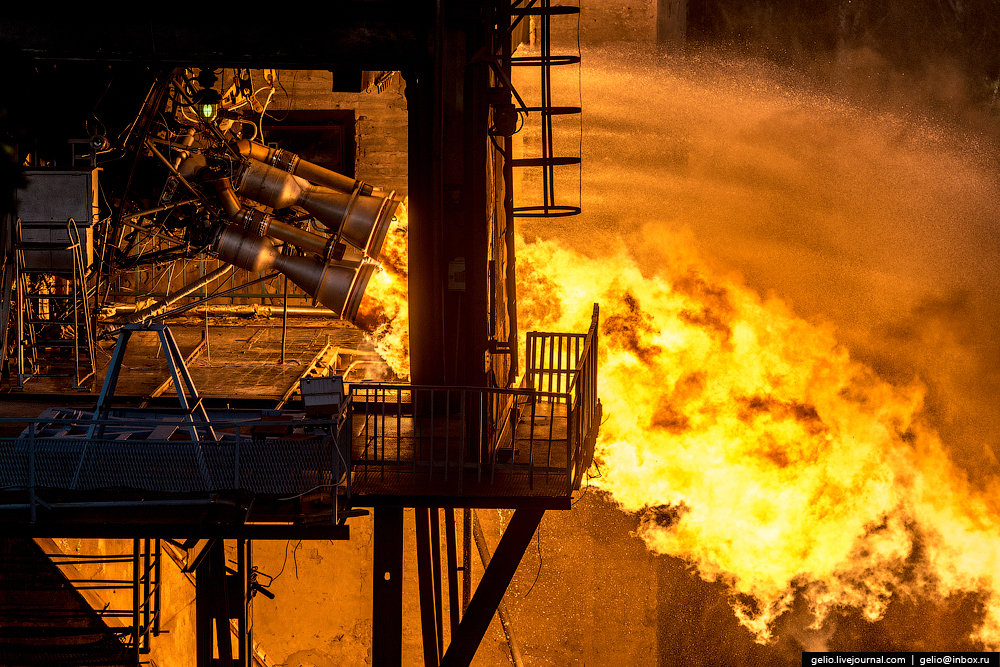

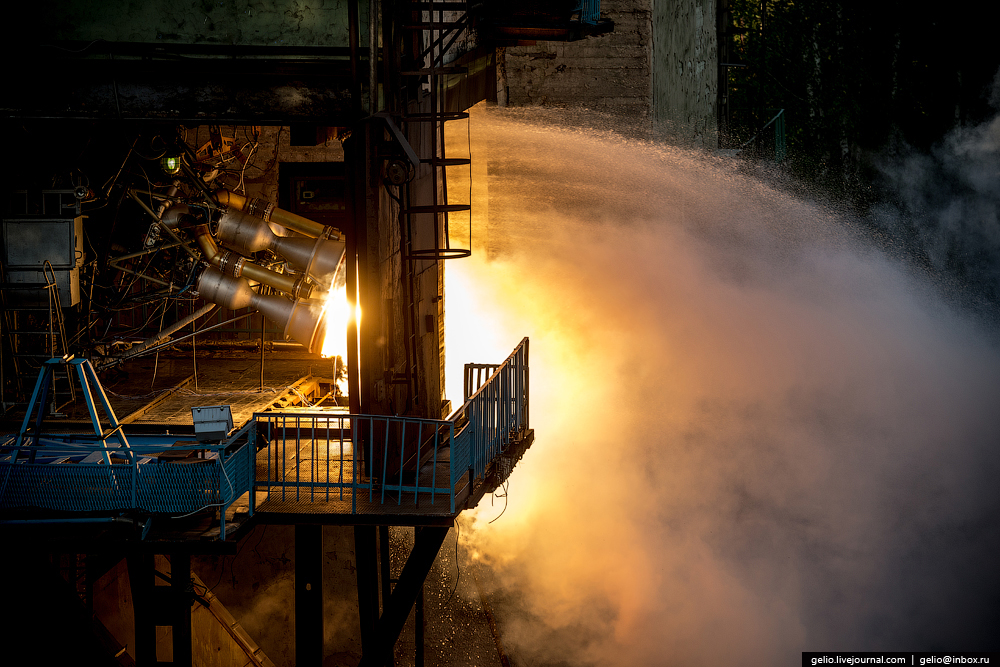

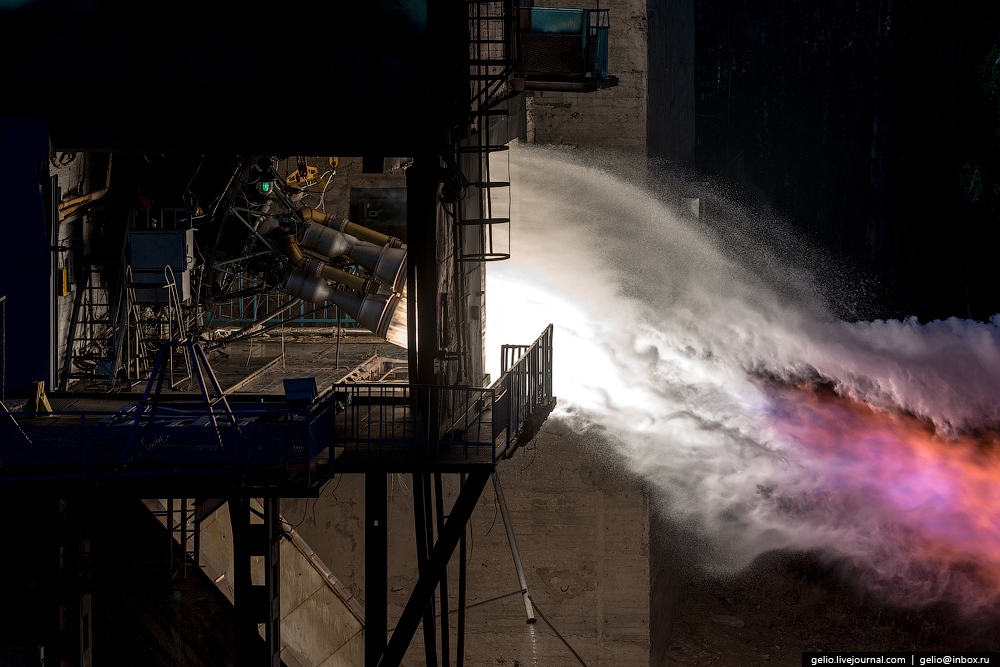

54. Наклонные огневые испытания серийного ракетного двигателя на испытательном комплексе ОАО «Кузнецов» в поселке Винтай.
55. Коллектив расчетной группы производит обработку полученной информации и выдает протокол испытаний. По полученным данным инженерным составом производится оценка результатов испытаний и дается заключение о его пригодности для установки на ракету-носитель.
56. Подготовка двигателя на стенде длится несколько часов. Производится его обвязка датчиками, проверка их работоспособности, опрессовка магистралей, комплексные проверки работы автоматики стенда и двигателя.
57. Контрольно-технологические испытания длятся около минуты. За это время сжигается 12 тонн керосина и около 30 тонн жидкого кислорода.
58. Испытания окончены. После этого двигатель отправляется в сборочный цех, где его разбирают, проводят дефектацию узлов, собирают, проводят окончательный контроль, а затем отправляют заказчику – на АО «РКЦ «Прогресс». Там его устанавливают на ступени ракеты.
59.
Благодарю пресс-центр ОАО "Кузнецов", в частности, Мельникову Янину за помощь в создании репортажа!
По всем вопросам, касающимся использования фотографий, пишите на электронную почту: [email protected]
Смотрите также:• Производство авиадвигателей. Уфимское моторостроительное производственное объединение (УМПО) • Космодром Байконур. Запуск "Союз ТМА-12М" на МКС
gelio.livejournal.com
Самарское предприятие «Кузнецов», входящее в состав Объединенной двигателестроительной корпорации, известно своей продукцией по всему миру. Благодаря возрождению программы «лунных» двигателей НК-33, сегодня на предприятии проводится модернизация серийного производства ракетных двигателей.
По прогнозам уровень валового производства в ближайшие два года возрастет в 2–2,5 раза, рассказал исполнительный директор предприятия Николай Якушин в программе «Русское оружие».
55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас - для «Союза». Второе направление работы «Кузнецова» сегодня - силовые установки для самолетов.
По словам исполнительного директора Николая Якушина, «Кузнецов» является разработчиком и изготовителем, по сути, всех авиационных двигателей для всей нашей исторической авиации.
Чтобы поднять в воздух, например, самый большой боевой самолет в мире, стратегический бомбардировщик Ту-160, требуется колоссальная мощность. Двигатель НК-32, разработанный выдающимся советским конструктором Николаем Кузнецовым, выдает тягу до 14 тонн. И этого мало. На 160-м стоят четыре таких установки.
На предприятии идет модернизация производства авиационных двигателей. «Кузнецову» уже заказана первая партия моторов НК-32 для самолетов Ту-160. Ну, а в планах производить двигатели для перспективного авиационного комплекса дальней авиации (ПАК ДА).
.jpg)
Сейчас предприятие в основном работает на космическую отрасль. На заводе налажен полный цикл сборки двигателей РД-107 и РД-108 для ракеты-носителя «Союз».
Как рассказал Владимир Тисляренко, начальник цеха окончательной сборки ракетных двигателей, наставники, которые уже знакомы с этими двигателями, обучают вновь прибывших сотрудников. Обучение можно пройти за год, а можно обучаться и до трех лет, все зависит от способностей человека.
Принципы работы РД-107 и РД-108 схожи, но назначение разное. Сто седьмой стоит на первой ступени ракеты, а сто восьмой - на второй.
По словам директора производства ракетных двигателей Игоря Фирмана, случаев отказа этих двигателей практически не бывает. Двигатель выпускается с 50-х годов и по настоящее время, учитывая его высокую надежность. Коэффициент надежности двигателей 0,9998.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту транспортный корабль «Прогресс». За несколько минут она сжигает 12 тонн керосина и около 30 тонн жидкого кислорода.
После испытаний двигатель разбирают, проверяют исправность всех узлов, устанавливают автоматику и красят. Тогда РД отправляют заказчику или на склад.
На испытательном комплексе «Кузнецова» проходят проверку все двигатели, которые устанавливаются на ракеты «Союз». Двигатели выполняют работу двух ступеней - первой, поднимающей ракету, и второй, которая продолжает выводить ее на необходимую траекторию.
Полный цикл создания РД составляет около 10 месяцев. В этом году «Кузнецов» отгрузит более 20 пакетов двигателей для ракет-носителей «Союз». Это пять маршевых силовых установок и 12 рулевых агрегатов в каждом.
Фото: Vitaly V.KuzminКроме самого известного двигателя РД, на предприятии выпускают двигатель НК-33, который востребован даже за рубежом. Такие двигатели устанавливают на американскую ракету Antares.
НК-33 был разработан в начале 70-х годов для советской лунной ракеты, после нескольких неудачных запусков проект был заморожен, а оставшиеся двигатели даже собирались уничтожить. Однако двигателем заинтересовались в США. Компания Aerojet купила 30 двигателей НК и вместе со специалистами «Кузнецова» адаптировала его к ракете-носителю Antares. Первый полет состоялся в апреле 2013-го.
С 1958 года было выпущено 10 тыс. двигателей РД-107. А благодаря успехам НК-33 предприятие снова может называться производителем и разработчиком авиационных и ракетных двигателей.
ОАО «Кузнецов» – одно из крупнейших предприятий авиационного и космического двигателестроения. Входит в состав Объединенной двигателестроительной корпорации.
Объединенная двигателестроительная корпорация – объединяет более 85% ведущих предприятий, специализирующихся на разработке, серийном производстве и сервисном обслуживании газотурбиной техники, а также ключевые предприятия - комплектаторы отрасли. Одним из приоритетных направлений деятельности ОДК является реализация комплексных программ развития предприятий отрасли с внедрением новых технологий, соответствующих международным стандартам.
v2rostec.sksteam.ru
К 105-летию со дня рождения генерального конструктора авиационных, ракетных и наземных двигателей Николая Кузнецова на предприятии, которое носит его имя, восстановлено серийное производство модернизированного турбовентиляторного двигателя НК-32 второго этапа модернизации с улучшенными характеристиками.
Побывавший недавно на предприятии ПАО «Кузнецов» заместитель министра обороны Юрий Борисов сообщил журналистам, что уже в этом году Минобороны России должно получить пять двигателей установочной партии в соответствии с заключённым контрактом. Многорежимный двухконтурный турбовентиляторный трёхвальный двигатель с общей форсажной камерой НК-32 был создан в 1983 году для стратегического ракетоносца Ту-160. Это один из первых в мире серийных двигателей, при создании которых были найдены технологические решения по снижению радиолокационной и инфракрасной сигнатуры.
После 1991 года выпуск стратегических ракетоносцев и двигателей к ним был прекращён. Поэтому неудивительно, что через полтора десятка лет начали возникать проблемы с запасными частями и ремонтом НК-32. Появились опасения, что без новых двигателей остающиеся на вооружении дальней авиации ВВС России воздушные «стратеги» окажутся прикованы к земле. И в марте 2010 года тогдашний председатель Правительства РФ Владимир Путин для поддержания в боеготовом состоянии стратегической авиации поставил задачу Объединённой двигателестроительной корпорации (ОДК) восстановить на самарском предприятии серийное производство двигателя НК-32 и его компонентов. Согласно правительственному документу, были начаты проектирование модификации НК-32-02 и техническое перевооружение предприятия.
К возобновлению производства двигателя НК-32 оказались не готовы даже некоторые традиционные российские смежники «Кузнецова». Так, бывший гендиректор предприятия «Металлист-Самара» Вячеслав Карасёв посетовал, что за 15 лет после прекращения серийного выпуска самолётов Ту-160 и двигателей к ним были утеряны все живые носители технологий производства важных узлов к НК-32. Время неумолимо… "Кузнецовцы" вынуждены были сами заняться освоением технологии выпуска ключевых комплектующих для НК-32 на своём опытном заводе. Помощь в налаживании производства оказывал Центр технологической компетенции «Камеры сгорания» ОДК, который возглавил руководитель этой программы, бывший исполнительный директор предприятия «Кузнецов» Николай Никитин.
Сложной проблемой, которую решили при возобновлении производства двигателей для «Белых лебедей», стало замещение импорта комплектующих узлов и деталей. В старой кооперации 1977 года по выпуску двигателя НК-32 были задействованы свыше полутора десятков смежников, в том числе из Харькова и Баку. Пришлось создавать новую, чисто российскую кооперацию, в результате в технологическую цепочку производства двигателя НК-32-02 вошли моторостроители ОДК из Рыбинска, Перми, Уфы, Москвы с их лучшими технологиями и оборудованием.
В Самаре теперь начат выпуск существенно обновлённого двигателя. В конструкцию НК-32 при его модернизации инженерами ПАО «Кузнецов» внесены существенные изменения, которые положительно сказались на его экономичности, общем и межремонтном ресурсе.
На "Кузнецове" запускают серийный выпуск двигателей НК-32-02 не только для этого парка «стратегов», но и для самолётов Ту-160М2, производство которых запланировано восстановить в Казани. На базе газогенератора НК-32 конструкторским бюро предприятия создаётся мощный унифицированный двигатель сразу для нескольких самолётов. В том числе для перспективных авиационных комплексов дальней и военно-транспортной авиации. Правительство РФ поставило перед ОДК, в том числе перед ПАО «Кузнецов», задачу по оснащению к 2019 году тяжёлых военно-транспортных самолётов исключительно отечественными двигателями.
Загрузка...
aviation21.ru
Использование: двигателестроение. Сущность изобретения: двигатель имеет цилиндр с шатунно-кривошипным механизмом, кинематически связанный с валом узла отбора мощности. В головке цилиндра имеются впускной и перепускной клапаны. Через перепускной клапан цилиндр связан с камерой сгорания, которая расположена на ободе статора, имеет сферическую форму, и с другой стороны через направляющее сопло соединена с полостью статора. Цилиндр двигателя, камера сгорания и статор двигателя жестко соединены между собой. Полость статора имеет вид цилиндра с двумя крышками. В полости статора установлен ротор на подшипниках, закрепленных в крышках статора. Ротор одновременно выполняет и роль маховика двигателя. Ротор по периметру плотно прилегает к внутренней поверхности статора и по периметру имеет несколько полостей, в которые поочередно через направляющее сопло устремляются продукты горения рабочей смеси и приводят ротор во вращательное движение. В одной из крышек выполнено отверстие для вала отбора мощности. 3 з.п.ф-лы, 2 ил.
Предлагаемое изобретение относится к области промышленного машиностроения, в частности, к двигателям внутреннего сгорания.
Известен 4-тактный двигатель внутреннего сгорания 1, который содержит цилиндр, поршень с уплотнительными кольцами, запальную свечу, шатунно-кривошипный механизм и маховик. Полный цикл совершается за два оборота маховика, за первый оборот выполняются два такта (всасывание и сжатие рабочей смеси) и за второй оборот два следующих такта (рабочий ход и выхлоп отработанных газов). Известен 2-тактный двигатель внутреннего сгорания 2, который имеет устройство такое же, как и 1, но полный цикл совершается за один оборот маховика, что достигается за счет того, что рабочая смесь всасывается в картер двигателя, где подвергается предварительному сжатию, а затем перепускается в цилиндр двигателя. Также известен двигатель внутреннего сгорания (дизель) 3, который имеет устройство такое же, как и два первых, но отличие заключается в том, что всасывается и сжимается воздух, а горючее под давлением подается в цилиндр в конце сжатия, после чего и происходит самовоспламенение смеси. Известен двигатель Ванкеля 4, который принципиально отличается от всех предыдущих, так как не имеет поршня, цилиндра и шатунно-кривошипного механизма. Двигатель имеет поршень-ротор с тремя выступами, поршень-ротор под воздействием специального эксцентрика совершает эпициклическое движение. Во время работы двигателя в объемах, ограниченных внутренней поверхностью статора и каждой стороной поршня-ротора, происходят процессы по четырехтактному циклу. Энергия горения рабочей смеси передается непосредственно на обод маховика двигателя. Известен "Ротационный двигатель" 5, заявка ФРГ N 2910304, кл. F 02 B 53/08, публикация 25.09.80 г. который содержит цилиндр, поршень с шатунно-кривошипным механизмом и ротор с тремя полостями. Поршень двигателя через перепускное отверстие в статоре проталкивает сжатую рабочую смесь непосредственно в полость ротора. За счет поворота ротора перепускное отверстие закрывается, и рабочая смесь оказывается в замкнутом объеме, где она воспламеняется от запальной свечи и происходит ее горение. При дальнейшем повороте ротора, полость соединяется с выпускным отверстием и происходит выхлоп. Наиболее близким по техническому решению и принципу действия к предлагаемому изобретению (прототипом) является устройство 5. Недостатки прототипа: 1. Горение рабочей смеси происходит в замкнутом объеме, при этом создается очень высокое избыточное давление, но вращательного момента в этот период не возникает. 2. Вращательный момент возникает только во время выхлопа, причем, для создания максимально возможного повышения коэффициента полезного действия выхлопное отверстие должно иметь достаточно большой диаметр. С целью устранения указанных недостатков и повышения КПД двигателя предлагаемое изобретение выполнено так, что первая половина рабочего цикла (всасывается и сжатие рабочей смеси) происходит аналогично прототипу 5, а вторая половина рабочего цикла имеет принципиальное отличие, а именно: горение рабочей смеси происходит в специальной камере сгорания, расположенной на ободе статора, а продукты горения (газы) через направляющее сопло по траектории близкой к касательной устремляются в полость ротора. Предлагаемое изобретение графически изображено на фиг.1 и фиг.2. Здесь изображен двухцилиндровый двигатель, хотя в принципе число цилиндров может быть изменено в любую сторону в зависимости от мощности двигателя и условий его эксплуатации. Двигатель содержит цилиндр 1, поршень 2 с шатунно-кривошипным механизмом 3. В головке цилиндра расположены впускной 4 и перепускной 5 клапана. Камера сгорания 6 расположена на ободе статора 14 имея сферическую форму с одной стороны через канал перепускного клапана 5 соединена с цилиндром двигателя 1, а с другой стороны через направляющее сопло 9 соединена с полостью статора. Направляющее сопло выполнено заподлицо с внутренней поверхностью статора 14. Причем цилиндр двигателя, камера сгорания и статор жестко соединены между собой. Полость статора имеет вид цилиндра с двумя крышками фиг. 2.1. В полости статора установлен ротор на подшипниках, закрепленных в крышках статора. Ротор одновременно выполняет и роль маховика. Ротор по периметру плотно прилегает к внутренней поверхности статора и по периметру имеет несколько полостей 10, в которые поочередно через направляющее сопло устремляются продукты горения рабочей смеси и приводят ротор во вращательное движение. В одной из крышек выполнено отверстие для вала отбора мощности фиг. 2.2. который через систему шестерен связанc шатунно-кривошипным механизмом поршня цилиндра. Рассмотрим принцип действия предлагаемого изобретения фиг 1. Поршень 2, находясь в крайней верхней точке, начинает движение "вниз" при этом через открытый впускной клапан 4 происходит всасывание топливо-воздушной смеси. Достигнув крайней "нижней" точки, поршень, совершая возвратно-поступательное движение, начинает двигаться "вверх". Впускной клапан закрыт, происходит сжатие топливо-воздушной смеси и через открытый перепускной клапан 5 перекачка ее в камеру сгорания 6. Как только поршень достигает крайней "верхней" точки, перепускной клапан перекрывает канал, поршень идет вниз, повторяя тот же цикл, а в камере сгорания от запальной свечи 7 воспламеняется топливо-воздушная смесь. В этот момент ротор-маховик двигателя 8, совершая вращательное движение, открывает направляющее сопло 9, и газы под большим давлением попадает в полость ротора-маховика 10, ударяют в рабочую лопатку ротора-маховика 11, передавая ему накопленную энергию. За время рабочего хода под действием давления газов ротор-маховик совершает поворот на 60oC, (поршень за это время совершает движение от крайней "верхней" точки до крайней "нижней" точки), открывает выпускное сопло 12 и газы выходят в атмосферу. В этот момент камера сгорания через направляющее сопло и полость ротора-маховика соединена с выпускным соплом, происходит продув системы. Затем одновременно поршень начинает движение вверх (сжатие), а ротор-маховик выступом 13 перекрывает направляющее сопло и обеспечивает замкнутость камеры сгорания, необходимую для сжатия топливо-воздушной смеси. Этот цикл многократно повторяется. Ротор-маховик двухцилиндрового двигателя имеет три полости с рабочими лопатками и три выступа делящих обод ротора-маховика на шесть равных частей, причем выступы ротора-маховика плотно прилегаютк внутренней поверхности статора и исключают возможность утечки топливо-воздушной смеси в момент сжатия. Поршни двухцилиндрового двигателя жестко соединены между собой так, что когда первый поршень находится в крайней "верхней" точке, то второй поршень находится в крайней "нижней" точке. Это обеспечивает то, как только кончается горение топливо-воздушной смеси в камере сгорания первого цилиндра, сразу же начинается горение в камере сгорания второго цилиндра и воздействие газов на ротор-маховик происходит непрерывно. За один полный поворот ротора-маховика каждый поршень успевает выполнить три цикла, а ротор-маховик испытывает шестиразовое воздействие газов. Ротор-маховик установлен в полости статора на подшипниках, закрепленных в крышках статора. В одной из крышек выполнено отверстие для вала отбора мощности, который через систему шестерен связан с шатунно-кривошипным механизмом. Предлагаемое изобретение имеет ряд преимуществ перед прототипом: 1. Камера сгорания имеет форму, близкую к идеальной, а это обеспечивает более полное сгорание топливо-воздушной смеси и снизит токсичность выхлопных газов. 2. Поскольку в камере сгорания полностью отсутствуют трущиеся поверхности, внутреннюю поверхность ее можно выполнить из жаропрочной керамики. 3. Перепускной клапан изолирует камеру сгорания от полости цилиндра и это исключает возможность детонации, можно увеличить степень сжатия рабочей смеси, что в совокупности с п.1 повысит КПД двигателя. 4. Возможно создание двигателя, работающего по принципу дизеля. 5. за счет изоляции камеры сгорания двигатель становится менее критичным к октановому числу топлива, а это представляет возможность создать двигатель, работающий на различных видах топлива. Предлагаемое изобретение может быть использовано во всех областях деятельности человека. Например, в лесной промышленности для создания легких переносных бензопил, в автомобильной промышленности, в железнодорожном и морском транспорте, в авиации и т.д.Формула изобретения
1. Роторный двигатель, содержащий статор, жестко закрепленный на нем цилиндр, размещенный в нем поршень с шатунно-кривошипным механизмом, кинематически связанный с валом узла отбора мощности, ротор, на боковой поверхности которого выполнены рабочие полости для приема продуктов горения рабочей смеси, направляемых из камеры сгорания, отличающийся тем, что по крайней мере одна из камер сгорания соединена через канал с перепускным клапаном с полостью цилиндра, а через сопло, установленное на статоре под углом к боковой поверхности ротора с рабочими полостями ротора. 2. Двигатель по п. 1, отличающийся там, что камера сгорания выполнена сферической формы, установлена между цилиндром и статором и жестко связана с ним. 3. Двигатель по п. 1, отличающийся тем, что статор выполнен с двумя крышками, на которых через подшипники установлен ротор. 4. Двигатель по пп. 1 и 2, отличающийся тем, что торец сопла камеры сгорания выполнен заподлицо с внутренней поверхностью статора.РИСУНКИ
Рисунок 1, Рисунок 2www.findpatent.ru
ПАО «Кузнецов» входит в состав Объединенной двигателестроительной корпорации. Является ведущим предприятием в России по разработке, производству, техническому сопровождению в эксплуатации и ремонту газотурбинных авиационных, жидкостных ракетных двигателей, газотурбинных установок для наземного использования в газовой отрасли, энергетике.
Предприятие ведёт отсчёт своей истории с осени 1912 года, когда в Москве, на Николаевской улице (ныне Ткацкой), на базе кустарных мастерских был открыт небольшой механический завод французского Общества «Гном» по сборке авиационных звездообразных семицилиндровых ротативных двигателей воздушного охлаждения «Гном» мощностью 50 л.с. (с 1913 г. – 80 л.с.). Двигатели собирались полностью из ввозимых деталей и узлов. Двигатели «Гном» использовались в авиации царской России на самолётах «Фарман», «Ньюпор» и самолётах отечественных конструкций. В 1915 году проведено объединение двух французских заводов «Гном» и «Рон». Объединённый завод получил наименование Общество моторов «Гном и Рон». В период 1918 – 1922 гг. Обществу моторов «Гном и Рон» присвоено наименование Государственный авиационный завод №2 «Икар». В марте 1927 года по постановлению Правительства заводы ГАЗ №2 «Икар» и ГАЗ №4 «Мотор» им. М.В. Фрунзе были объединены в один, который получил наименование Государственный завод №24 имени М.В. Фрунзе.
В период 1920 – 1924 гг. на заводе было освоено производство поршневых двигателей М-4 в 200 л.с. типа «Hispano-Suiza-E» и М-5 в 400 л.с. типа «Liberti-12». Двигатели М-4 и М-5 построены исключительно силами русских рабочих, инженеров-техников из отечественных материалов. В 1926 году создан поршневой двигатель М-11 конструкции А.Д. Швецова для самолёта У-2 (По-2). Это был первый серийный отечественный двигатель для лёгкомоторной авиации.
В 1930-е годы на заводе было начато производство поршневых двигателей водяного охлаждения М-34 и его модификаций конструкции Александра Микулина (с 9 августа 1936 года все моторы конструкции А.А. Микулина именуют индексом АМ). В то время двигатель АМ-34 являлся одним из лучших поршневых двигателей в мире. Двигатель устанавливался на самолёты ТБ-3, Р-7, АНТ-25 и др.
Выдающиеся лётчики Валерий Чкалов, Михаил Громов, Андрей Юмашев, Георгий Байдуков, Александр Беляков, Сергей Данилин в июне – июле 1937 года первыми в мире проложили кратчайший путь из Москвы в Америку через Северный полюс, совершив на самолётах АНТ-25 с двигателями АМ-34 два беспосадочных перелёта.
В предвоенные годы завод выпускал двигатели М-62 и его модификацию М-62ИР конструкции А.Д. Швецова. В октябре 1941 года завод был эвакуирован в город Куйбышев на территорию строившегося завода №337. В кратчайшие сроки производство двигателей АМ-38 для штурмовика Ил-2, начатое еще в Москве, было возобновлено на новой площадке. В годы Великой Отечественной войны (с 1941 по 1945 гг.) было выпущено более 43 тысяч двигателей АМ-38, АМ-38Ф (для Ил-2), АМ-42 (для Ил-10), АМ-35А (для МиГ-1 и МиГ-3) и ГАМ-34 (для торпедных катеров и морских охотников).
В конце 1940-х–начале 1950-х гг. предприятие запустило в серийное производство турбореактивный двигатель ВК-1 конструкции В.Я. Климова для самолётов фронтовой авиации Ил-28, МиГ-15бис, МиГ-17, Ту-14Т; РД-900 – прямоточный воздушно-реактивный двигатель Михаила Бондарюка для беспилотного самолёта-мишени Ла-17 и сверхзвуковой РД-012 для межконтинентальной крылатой ракеты «Буря» конструкции Семёна Лавочкина.
Космическая страница в истории предприятия была открыта в конце 1957 года, сразу после запуска первого искусственного спутника Земли. Жидкостные ракетные двигатели РД-107 и РД-108 и их модификации, разработанные в ОКБ-456 (ныне АО «НПО Энергомаш имени академика В.П. Глушко») и его Приволжском филиале, серийно производятся предприятием с 1958 года. Все пилотируемые и грузовые космические корабли в СССР и России – «Восток», «Восход», «Союз», «Прогресс» – запущены с помощью ЖРД РД-107 и РД-108 и их модификаций серийного производства ПАО «Кузнецов». (На 1 января 2018 года выполнено 1882 запуска космических кораблей).
В 1960-х годах при активном сотрудничестве коллективов С.П. Королёва и Н.Д. Кузнецова были созданы ЖРД для «лунного» ракетно-космического комплекса Н1-Л3. С 1962 по 1973 годы завод серийно изготавливал ЖРД для всех четырёх ступеней этой ракеты: НК-15 (НК-33), НК-15В (НК-43), НК-19 (НК-39), НК-21 (НК-31).
Со второй половины 1950-х годов на заводе началось внедрение в серийное производство двигателей марки «НК», разработанных в ОКБ главного конструктора (с 1956 года Генерального конструктора) Н.Д. Кузнецова.
В 1954 году был изготовлен первый турбовинтовой двигатель (ТВД) ТВ-12 (с 1955 года – НК-12), ставший основой для создания стратегического бомбардировщика Ту-95. На протяжении более шестидесяти лет серийного изготовления этого двигателя было освоено несколько его модификаций - НК-12М, НК-12МВ, НК-12МА, НК-12МК, НК-12МП, НК-12МПТ (мощностью 15000 л.с.).
На двигателях НК-12 и его модификациях летали военные самолёты Ту-95, Ту-126, Ту-142, пассажирский Ту-114, военно-транспортный Ан-22 «Антей».
В 1960 – 1980-е годы коллектив предприятия участвовал в создании сверхзвукового пассажирского самолёта Ту-144 ОКБ А.Н. Туполева, на котором устанавливались серийные двигатели НК-144А. В этот же период начато серийное производство двигателей НК-22 и НК-25 для сверхзвуковых бомбардировщиков Дальней авиации (Ту-22М, Ту-22М2, Ту-22М3). В начале 1980-х годов освоено серийное производство двигателя НК-32 для стратегического бомбардировщика Ту-160.
В конце 1960-х годов началась новая страница в истории предприятия. На базе авиационных газотурбинных двигателей созданы наземные двигатели НК-12СТ мощностью 6,3 МВт и НК-16СТ мощностью 16М Вт для привода нагнетателей в составе газоперекачивающих агрегатов ГПА-Ц-6,3 и ГПА-Ц-16. Двигатель НК-12СТ является первым отечественным наземным двигателем авиационного типа. Более трети всех газоперекачивающих агрегатов России и зарубежья приводится двигателями «НК». Газотурбинные двигатели «наземного» применения НК-12СТ, НК-14СТ и НК-36СТ мощностью от 6,3 до 25 МВт сегодня используются в составе газоперекачивающих агрегатов ПАО «Газпром», нефтегазовой перерабатывающей промышленности России, газовых компаний Республик Туркменистан, Узбекистан и Казахстан.
В середине 70-х – начале 80-х годов предприятие приступило к работам по исследованию возможности использования жидкого водорода и сжиженного природного газа (СПГ) в качестве альтернативного топлива для авиационных двигателей. Первым экспериментальным двигателем, работающим на жидком водороде, стал двигатель НК-88 (15 апреля 1988 г. состоялся первый полёт Ту-155). А 18 января 1989 г. поднялся в воздух Ту-155 с двигателем НК-89, работающим на сжиженном природном газе. Работы проводились совместно с коллективом предприятия АНТК им. А.Н. Туполева. Однако из-за отсутствия финансирования работы по криогенным топливам в конце 1990-х были прекращены.
В середине 1980-х годов коллектив предприятия приступил к разработке уникального турбовентиляторного двигателя НК-93. Созданный двигатель НК-93 со степенью двухконтурности 16,7 дал новый качественный толчок для развития всего двигателестроения, работы Кузнецова опережали зарубежные разработки по этому типу на 5 лет. Первое испытание НК-93 состоялось в декабре 1989 года. Из-за отсутствия достаточного финансирования доводка шла крайне медленно. И только в мае 2007 года НК-93 был поднят в воздух на летающей лаборатории Ил-76ЛЛ. В серийном производстве двигатель НК-93 не выпускался.
В 1996 г. по заказу ОАО «Газпром» предприятие разработало два двигателя нового высокоэффективного поколения: НК-36СТ мощностью 25 МВт, КПД 36% и НК-38СТ мощностью 16 МВт, КПД 38%. Двигательные установки под маркой «НК» эксплуатируются на 449 газоперекачивающих агрегатах 68 компрессорных станций ПАО «Газпром».
Для энергетиков по заказу РАО «ЕЭС России» создан двигатель НК-37 мощностью 25 МВт, КПД 36,4% для привода электрогенератора промышленных электростанций. Двигатель НК-37 работает с августа 1999 года на Безымянской ТЭЦ в Самаре. В феврале 2006 года введена в эксплуатацию газотурбинная электростанция ГТУ-50 на Казанской ТЭЦ-1. ГТУ-50 создана на базе двух двигателей-приводов НК-37 общей мощностью 50 МВт. В октябре 2008 года создана газотурбинная электростанция ГТЭ-25/НК с двигателем-приводом НК-37 мощностью 25 МВт для Лидской ТЭЦ в Республике Беларусь.
Затяжной кризис двигателестроительной отрасли и сопутствующих направлений промышленности середины 1990-х – 2000-х гг. поставил самарские предприятия на грань выживания. Серийное предприятие все также выпускало двигатели для российской космической программы и газовой отрасли, но объемы заказов значительно снизились. В соответствии с заказами государства новые авиационные двигатели фактически не производились, а осуществлялись лишь ремонты существующих изделий.
В апреле 2010 года ОАО «Моторостроитель» было преобразовано в ОАО «Кузнецов». 27 июня 2011 г. в Единый государственный реестр юридических лиц (ЕГРЮЛ) была внесена запись о присоединении к ОАО «Кузнецов» ОАО «СНТК им. Н.Д. Кузнецова», ОАО «Самарское конструкторское бюро машиностроения» и ОАО «НПО «Поволжский АвиТИ». В настоящее время ПАО «Кузнецов» представляет собой интегрированную структуру, в которой сосредоточены все фазы технологической цепочки создания двигателя: разработка – производство – вывод на рынок и продажи – логистическая поддержка при эксплуатации у клиента (заказчика).
Предприятие «Кузнецов» является монопольным производителем двигателей РД107А/108А для РН «Союз». Надежность серийных изделий для космоса – ракетных двигателей РД-107А и РД-108А – достигает 99,9%. Сегодня доля ПАО «Кузнецов» в сегменте ракетных двигателей на российском рынке превышает 70%, по пилотируемым пускам – 100%.
В апреле 2012 года по программе межведомственных испытаний проведены огневые испытания модифицированного ЖРД НК-33. Двигатель проработал без замечаний 560 с. и было принято решение об использовании в качестве маршевого двигателя для первой ступени ракеты-носителя лёгкого класса «Союз-2-1в». 2013 год стал для ОАО «Кузнецов» ключевым с точки зрения реализации работы по восстановлению серийного производства ЖРД НК-33.
Двигатель НК-33 создавался коллективом предприятия под руководством Генерального конструктора Н.Д. Кузнецова в конце 60-х – начале 70-х годов для первой ступени «лунной» ракеты Н1-Л3. Главное преимущество НК-33 – минимальный вес к тяге. В 1974 году «лунная программа» была закрыта.
Н.Д. Кузнецову приказано в трехмесячный срок списать все затраты по данной теме, а изготовленную материальную часть сдать в металлолом – в том числе и уже изготовленные двигатели. Н.Д. Кузнецов по согласованию с куйбышевским областным Управлением КГБ сохранил двигатели в одном из корпусов Химзавода (ныне ОП «Винтай» ПАО «Кузнецов»), где в кратчайшие сроки была поставлена фальшстена, скрывавшая помещение, в котором находилась партия этих уникальных двигателей.
10 апреля 1991 года на Международной выставке «К звёздам» (г. Москва), посвящённой 30-летию полёта Юрия Гагарина в космос, впервые открыто экспонировались ЖРД НК-33 и НК-31. Двигатели вызвали большой интерес у отечественных и зарубежных специалистов.
28 декабря 2013 года на космодроме Плесецк состоялось первое летное испытание ракеты «Союз-2-1в», оснащенной двигателем НК-33. 5 декабря 2015 года произведен второй пуск ракеты «Союз-2-1в», 4 декабря 2017 г. – третий, 29 марта 2018 г. - четвертый.
28 апреля 2016 года состоялся первый запуск ракеты-носителя с нового гражданского космодрома Восточный в Амурской области. Серийные ракетные двигатели РД-107А/108А, произведённые ПАО «Кузнецов», обеспечили запуск ракеты-носителя «Союз-2.1а» (производство АО «РКЦ «Прогресс»). Восточный стал четвертым космодромом после Байконура, Плесецка и Куру, где сегодня эксплуатируются двигатели предприятия в составе РН «Союз».
В 2012 году ОАО «Кузнецов» по заказу ОАО «Российские железные дороги» приняло участие в тендере на проектирование модуля горелочного устройства для Чаши Олимпийского огня XXII зимних Игр Сочи-2014. В апреле – мае проведены экспериментальные работы по выбору типа горелок для Чаши Олимпийского огня. Изготовлена и испытана одиночная горелка.
В сентябре и октябре на ОАО «Кузнецов» 2013 г. ОП «Винтай» проведены огневые испытания модуля горелочного устройства с имитацией ветра до 32 м/с от винта турбовинтового двигателя НК-12. В олимпийском парке г. Сочи на стеле архитектурного комплекса выполнен монтаж модуля горелочного устройства для Чаши Олимпийского огня. 6 декабря 2013 года состоялся первый пробный запуск модуля горелочного устройства МГУ-Олимп.
7 февраля 2014 года на олимпийском стадионе «Фишт» в г. Сочи состоялось торжественное открытие XXII Олимпийских зимних Игр. 17 суток в Сочи непрерывно горел Олимпийский огонь.
XI Паралимпийские зимние Игры стартовали 7 марта 2014 года на олимпийском стадионе «Фишт». Паралимпийский огонь в Сочи непрерывно горел 10 суток.
Другим масштабным проектом ПАО «Кузнецов» по заказу ОАО «Российские железные дороги» стало изготовление двигателя НК-361 номинальной мощность 8,3 МВт, работающего на сжиженном природном газе, для магистральных грузовых газотурбовозов ГТ1h-001, ГТ1h-002. Магистральный газотурбовоз предназначен для эксплуатации на неэлектрифицированных участках железных дорог общего пользования для вождения грузовых поездов повышенной длины и массы. В настоящее время ПАО «Кузнецов» завершена сертификация ГТД НК-361, главное отличие этой силовой установки – экономичность и экологичность. В ходе опытно-промышленной эксплуатации пробег газотурбовозов ГТ1h-001, ГТ1h-002 составил 94 тыс. км в голове поезда, объем грузоперевозок составил 530 млн. тонн/км брутто при максимальном весе поезда 8, 9 тыс. тонн.
С 2013 по 2016 гг. проводились испытания малоэмиссионой камеры сгорания, снижающей выбросы вредных веществ в окружающую среду, в составе газотурбинного двигателя НК-36СТ №107. Испытания проводились в рамках согласованной с ПАО «Газпром» программы по улучшению экологических характеристик промышленных двигателей серии «НК» в составе одного из газоперекачивающих агрегатов (ГПА) на компрессорной станции ООО «Газпром трансгаз Самара». Наработка двигателя за указанный период превысила 1 100 часов. Измерения загрязняющих выбросов в выхлопных газах ГПА проводились в течение 1 000 часов наработки с периодичностью 100±30 часов. Согласно протоколу эксплуатационных испытаний концентрация оксида углерода и оксида азота обеспечивает перспективные нормы ПАО «Газпром» и требования ГОСТ 28775-90.
www.kuznetsov-motors.ru
