Думаю, что большая часть посетителей сайта знает, чем бензиновый двигатель отличается от дизельного. Главным преимуществом дизеля является низкий расход топлива. Чтобы снизить расход топлива у бензиновых двигателей применяют высокооктановые сорта бензина, а также массу технических ухищрений. Могу предложить еще одно.
Допустим, вы залили в свой автомобиль премиальный высокооктановый бензин. Его высокое октановое число при движении полностью используется очень незначительную часть времени. При равномерном движении вполне можно было бы увеличить степень сжатия, и тем самым, существенно снизить расход топлива. Но тогда двигатель разрушится при резком нажатии на педаль акселератора.Вот если возможно было менять степень сжатия синхронно с опережением зажигания. Тогда расход топлива бензинового двигателя очень приблизился к дизелю. А у дизеля свои проблемы. При полной нагрузке температура и давление в камере сгорания таковы, что окисляется атмосферный азот. И если можно степень сжатия уменьшить, то и двигатель станет чище, и нагрузка на него значительно меньше. Расход топлива тот же, а экологичность и срок службы намного лучше.
Представьте себе снятый жигулёвский двигатель. Снимаем головку блока цилиндров. Далее производим в конструкции двигателя следующие изменения.
Вот поверхность блока. и вровень с ней запрессованные гильзы. Теперь представим, что каждая гильза выступает над поверхностью блока цилиндров на 2-3 см, выступающая часть гильзы отполирована, и на неё одето ещё одно поршневое кольцо. И из плоскости БЦ по углам выступают 4 направляющих пальца.
Теперь посмотрим на головку БЦ. В ней проделано 4 отверствия, совпадающих с выступающими из БЦ пальцами, и по ним ГБ свободно скользит вверх и вниз. Если посмотрим на нижнюю часть ГБ, то увидим, что там закреплены коротенькие гильзы. Итак: берём нашу снятую ГБ и одеваем на выступающие пальцы. Наши коротенькие гильзы одеваются на выступающую часть основной гильзы.Роль прокладки ГБ у нас будет играть одетое на выступающую часть гильзы поршневое кольцо. Таким образом ГБ имеет возможность свободно скользить, изменяя степень сжатия за доли секунды. Перемещение ГБ осуществляют гидравлические цилиндры (возможны варианты). Поскольку привод ГРМ в современных двигателях осуществляется с помощью ремня или цепи проблем с работой ГРМ при перемещении ГБ не возникнет. С системами охлаждения и смазки проблем возникнуть также не должно.
Таким образом, никак не меняя основную конструкцию двигателя, ему можно придать уникальные качества.
Заявка на изобретение зарегистрирована.
www.highbrow.ru
Недавно на автосалоне в Париже марка Infiniti (читай, альянс Renault-Nissan) представила двигатель с изменяемой степенью сжатия. Фирменная технология Variable Compression-Turbocharged (VC-T) позволяет варьировать эту самую степень, буквально высасывая все соки из двигателя.
В «идеальной вселенной» правило простое — чем выше степень сжатия топливо-воздушной смеси, тем лучше. Смесь максимально расширяется, поршни движутся как заведенные, следовательно, мощность и КПД мотора максимальны. Другими словами, топливо сжигается чрезвычайно эффективно.
Все было бы замечательно, если б не сама природа топлива. В ходе издевательств его терпению когда-то наступает предел: чем ровнее сгорает смесь — тем лучше, но при высоких нагрузках (высокая степень сжатия, большие обороты) смесь начинает взрываться, а не сгорать. Такое явление называется детонацией, и эта штука весьма разрушительна. Стенки камеры сгорания и сам поршень испытывают серьезные ударные нагрузки и постепенно, но довольно быстро разрушаются. Кроме того, падает эффективность мотора — нормальное рабочее давление на поршень падает.
Таким образом, наиболее выгодный вариант — когда двигатель в любом режиме работает на грани детонации, не допуская этого явления. Инженеры Infiniti составили график, на котором обозначили для себя эффективные режимы работы двигателя в зависимости от нагрузки, величины оборотов и степени сжатия топливо-воздушной смеси. (На самом деле эффективность сгорания топлива можно повышать и другими способами, например, увеличением количества клапанов на цилиндр, настройкой графика их работы, даже выбором места над поршнем, куда направляется впрыск порции топлива. Конечно, мы об этом помним.) Первые два параметра, понятно, зависят как от внешних факторов, так и от тщательного подбора трансмиссии. А третий — степень сжатия — также решено было изменять в пределах от 8:1 до 14:1.
Технически это выглядит как введение в конструкцию кривошипно-шатунного механизма дополнительного элемента — коромысла между шатуном и коленвалом. Коромысло управляется электромотором — рычаг можно сдвигать таким образом, что диапазон хода поршня варьируется в пределах 5 мм. Этого достаточно для существенного изменения степени сжатия.
Достоинств без недостатков не бывает. На первый взгляд, они очевидны: увеличение сложности конструкции, некоторая прибавка в весе... Однако насчет этих минусов грех жаловаться — двигатель получился очень сбалансированным, благодаря чему из конструкции были выведены балансировочные валы. Вероятно также, что двигатель особо чувствителен к марке и качеству топлива. Думается, эта проблема — во всяком случае, в значительной степени — решается программными методами.
Поскольку в названии технологии присутствует слово Turbocharged, очевидно, что такие моторы будут турбированными. Первый из них — двухлитровый 270-сильный встанет под капот кроссовера Infiniti QX50. Уверяют, что двигатель с изменяемой степенью сжатия потребляет на целых 27% меньше топлива, чем обычный мотор аналогичного объема. Цифра крайне внушительная. Надо думать, что и экологичность (количество выбросов вредных веществ) у него на высоте.
quto.ru

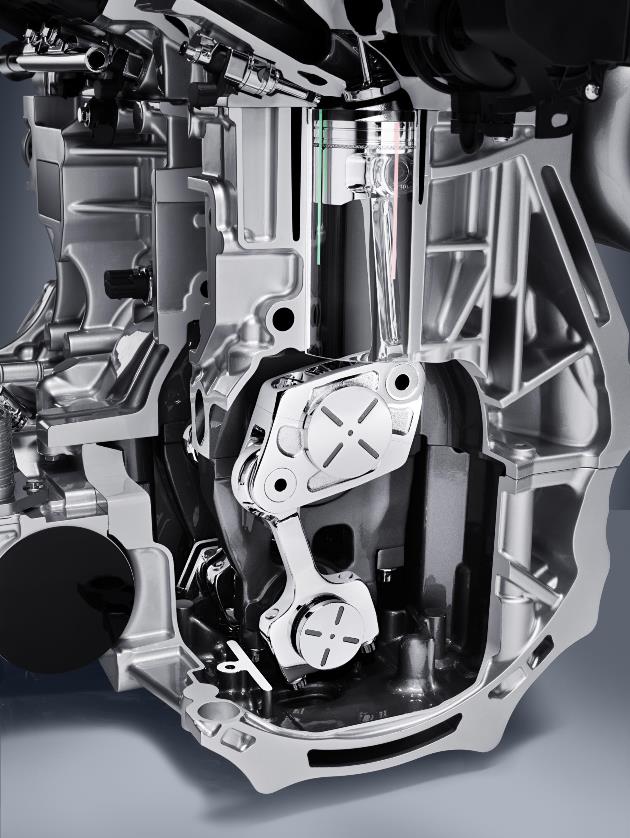

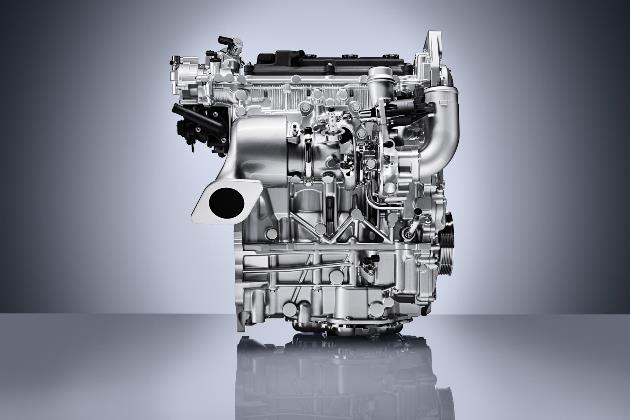

Двигатель VC-T. Изображение: Nissan
Японский автопроизводитель Nissan Motor представил новый тип бензинового двигателя внутреннего сгорания, который по некоторым параметрам превосходит продвинутые современные дизельные двигатели.
Новый двигатель Variable Compression-Turbo (VC-T) способен при необходимости изменять степень сжатия газообразной горючей смеси, то есть изменять шаг хода поршней в цилиндрах ДВС. Этот параметр обычно является фиксированным. Судя по всему, VC-T станет первым в мире ДВС с изменяемой степенью сжатия смеси.Степень сжатия — отношение объёма надпоршневого пространства цилиндра двигателя внутреннего сгорания при положении поршня в нижней мёртвой точке (полный объём цилиндра) к объёму надпоршневого пространства цилиндра при положении поршня в верхней мёртвой точке, то есть к объёму камеры сгорания.
Повышение степени сжатия в общем случае повышает его мощность и увеличивает КПД двигателя, то есть способствует снижению расхода топлива.
В обычных бензиновых двигателях степень сжатия обычно составляет от 8:1 до 10:1, а в спортивных машинах и гоночных болидах может достигать 12:1 или больше. При повышении степени сжатия двигатель нуждается в топливе с бóльшим октановым числом.
Двигатель VC-T. Изображение: Nissan

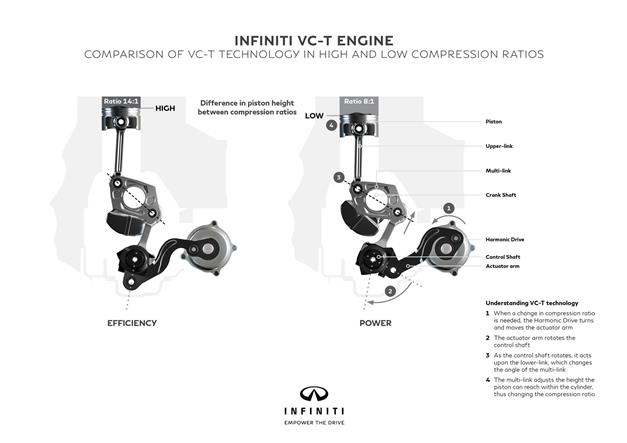

На иллюстрации показана разница в шаге поршней на разной степени сжатия: 14:1 (слева) и 8:1 (справа). В частности, демонстрируется механизм изменения степени сжатия от 14:1 к 8:1. Он происходит таким образом.
Конструкция запатентована Nissan (патент США № 6,505,582 от 14 июня 2003 года).
Изменение степени сжатия в ДВС можно в каком-то смысле сравнить с изменением угла атаки в винтах регулируемого шага — концепции, которая много десятилетий применяется в воздушных и гребных винтах. Изменяемый шаг винта позволяет поддерживать эффективность движителя близкой к оптимальной вне зависимости от скорости движения носителя в потоке.
Технология изменения степени сжатия ДВС даёт возможность сохранить мощность двигателя при соблюдении строгих нормативов к экономичности двигателя. Вероятно, это вообще самый реальный способ соблюсти эти нормативы. «Все сейчас работают над изменяемой степень сжатия и другими технологиями, чтобы значительно улучшить экономичность бензиновых двигателей, — говорит Джеймс Чао (James Chao), управляющий директор по Азиатско-Тихоокеанскому региону и консультант IHS, — По крайней мере последние двадцать лет или около того». Стоит упомянуть, что в 2000 году компания Saab показывала прототип такого двигателя Saab Variable Compression (SVC) для Saab 9-5, за который удостоилась ряда наград на технических выставках. Затем шведскую фирму купил концерн General Motors и прекратил работу над прототипом.
Двигатель Saab Variable Compression (SVC). Фото: Reedhawk
Двигатель VC-T обещают вывести на рынок в 2017 году с автомобилями марки Infiniti QX50. Официальная презентация назначена на 29 сентября на Парижском автосалоне. Этот двухлитровый четырёхцилиндровый двигатель будет обладать примерно такой же мощностью и крутящим моментом, что и 3,5-литровый двигатель V6, место которого займёт, но обеспечит экономию топлива 27%, по сравнению с ним.
Инженеры Nissan говорят также, что VC-T будет дешевле, чем современные продвинутые дизельные двигатели с турбонаддувом, и будет полностью соответствовать современным нормам на выбросы оксида азота и других выхлопных газов — такие правила действуют в Евросоюзе и некоторых других странах.
После Infiniti новыми двигателями планируется оснащать другие автомобили Nissan и, возможно, партнёрской компании Renault.
Двигатель VC-T. Изображение: Nissan
Можно предположить, что усложнённая конструкция ДВС в первое время вряд ли будет отличаться надёжностью. Есть смысл выждать несколько лет, прежде чем покупать автомобиль с двигателем VC-T, если только вы не хотите участвовать в тестировании экспериментальной технологии.
