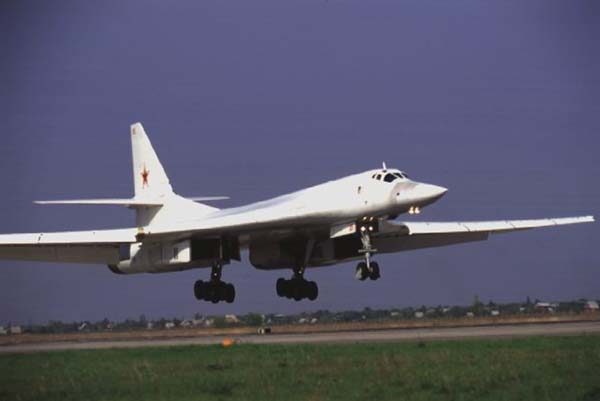

Работы по созданию самолета ТУ-160 "Белый лебедь" – ракетоносца сверхзвукового бомбардировщика дальней авиации начались в 1968 году ОКБ имени А.Н.Туполева. А в 1972 году был сделан аванпроект такого летательного аппарата с крылом непостоянной геометрии. В 1976 году проект модели Ту-160 был одобрен комиссией. Двигатель типа НК-32 специально для данной модели самолета был разработан ОКБ им. Кузнецова в 1977 году.
Эти стратегические бомбардировщики по классификации НАТО называются «Черный Джек», а на сленге американцев – «дубинка» (Black Jack - избивать дубинкой). Но наши пилоты назвали их «Белыми лебедями» - и это очень похоже на правду. Сверхзвуковые Ту-160 красивы и изящны, даже обладая грозным вооружением и потрясающей мощью. Вооружением для них выбрали Х-55 - дозвуковые крылатые малогабаритные ракеты и Х-15 - аэробаллистические ракеты, которые разместили на многопозиционных установках под крыльями.
Макет Ту-160 утвердили в конце 1977 года, и опытное производственное предприятие ММЗ «Опыт» (в г.Москве) начало сборку трех опытных самолетов. Казанское производство изготовило фюзеляжи, в Новосибирске сделали крыло и стабилизатор, в Воронеже – створки грузоотсеков, а в городе Горьком - опоры шасси. Сборка первой машины «70-01» завершилась в январе 1981 года в г. Жуковский.
Ту-160 с серийным «70-01» первый раз был опробован в воздухе в 1981 году 18 декабря. На государственных испытаниях, которые завершились в середине 1989 года, самолетом Ту-160 были выпущены четыре крылатых ракеты Х-55, как основное вооружение самолета. Максимальная скорость летательного аппарата при горизонтальном полете составила 2200 км/ч. Эту скорость для эксплуатации ограничили до 2000 км/ч – это было введено из-за условия лимита ресурса. Многим Ту-160 давали имена личные, как боевым кораблям. Первый Ту-160 назвали «Илья Муромец».
Экипаж Ту-160: 4 человека.
Двигатели: (турбинные) четыре штуки НК - 32 ТРДДФ 4х14.000/25.000 кгс (тяга: рабочая / на форсаже).
Агрегат трехвальный, двухконтурный, с форсажной камерой. Его запуск происходит от воздушного стартера.
За левой опорой главного шасси располагается ВСУ – электрическая система управления двигателями, имеющая гидромеханическое дублирование
.Масса и нагрузки: взлетная нормальная – 267600 кг, самолета порожнего – 110000 кг, максимальная боевая – 40000 кг, топлива – 148000 кг.
Летные данные: 2000 км/ч - скорость полета на высоте, 1030 км/ч – полет у земли, от 260 до 300 км/ч - скорость посадочная, 16000 м - потолок для полета, 13200 км - практическая дальность, 10500 км - длительность полета при максимальной нагрузке.
Ту-160 - один из боевых самолетов СССР, о котором пресса узнала до его постройки, за несколько лет. В 1981 году 25 ноября летательный аппарат готовили к испытаниям в подмосковном г. Жуковском (Раменском). Машина стояла вместе с двумя Ту-144 и была сфотографирована пассажиром из самолета, садившегося на соседний аэродром Быково. С того момента бомбардировщик получил свое прозвище « Ram-P» (Ram – от Раменское) и НАТОвский код - «Black Jack». С таким именем миру представили самый тяжелый бомбовоз всех времен.
На переговорах об ОСВ-2 в 70-х годах прошлого века Л.И.Брежнев сказал, что, в противовес американскому В-1, в СССР проектируется новый стратегический бомбардировщик. В прессе упомянули, что производить его будут на заводе в Казани.А что сегодня?
При распаде СССР Ту-160 были распределены между республиками. 19 из них достались Украине, авиаполк в Прилуках. Восемь были переданы в счет долгов за газ России, а оставшиеся попросту распилены. В Полтаве можно посетить последнего украинского «лебедя», превращенного в музей.
Ту-160В (Ту-161) – проект ракетоносца, имеющего в составе силовую установку, которая работает на жидком водороде. С учетом особенности топливной системы от базового варианта отличается размерами фюзеляжа. Сжиженный водород, который использовался в агрегатах двигателей как горючее, резервировался при температуре до -253 °C. Дополнительно оборудован гелиевой системой, которая отвечает за управление криогенными двигателями, и азотной – выполняет контроль вакуума в полостях теплоизоляции самолета.
Ту-160 НК-74 – модификация Ту-160, имеющая в составе более экономичные двухконтурные турбореактивные двигатели с форсажной камерой НК-74. Эти силовые установки по заказу собирались в г. Самара на СНТК им. Н.Д. Кузнецова. Применение данных авиамоторов позволило увеличить параметр дальности полета.
Ту-160П – модификация, представляющая собой тяжелый истребитель дальнего сопровождения, который мог нести на борту ракеты класса «воздух-воздух», имеющие среднюю и большую дальность действия.
Ту-160ПП – проект самолета радиоэлектронной борьбы. На данный момент имеется только макет в натуральную величину, определены характеристики нового самолета и состав аппаратуры.
Ту-160К – проект самолета, входящего в состав авиационно-ракетного комплекса «Кречет». Доведен до стадии готового эскизного проекта в КБ «Южное». Главным конструктором был В.Ф.Уткин. Работы над АРК «Кречет» проводились в 1983-1984 гг. с целью повышения эффективности и живучести баллистических ракет во время ядерного взрыва и для проверки энергетической функциональности самолета-носителя. Вооружен ракетой «Кречет-Р».
Это двухступенчатая малогабаритная МБР 4-го поколения. Она комплектовалась маршевыми твердотопливными двигателями на смесевом топливе. В режиме полета использовалось жидкое монотопливо. Грузоподъемность самолета-носителя Ту-160К составляла 50 т. Это значило, что модификация могла нести на борту две МБР «Кречет-Р» весом по 24,4 т каждая. С учетом дальности полета самолета Ту-160К его эффективное применение составляло в расстоянии до 10 тыс. км.
На стадии проекта завершилась разработка наземного оборудования для координации действий самолета в декабре 1984 г.
Система управления ракетами «Кречет-Р» автономная, инерциальная, с подключением к внешним источникам информации. Координаты и скорость ракеты поступали на борт самолета со спутника, а от астрокорректора уточнялись углы положения командных приборов. Первая ступень органов управления – это аэродинамические рули, вторая – управляющее поворотное сопло. МБР планировали оснастить разделяющими головными частями, имеющими индивидуальное наведение, и ГЧ, которые предназначались для прорыва вражеской ПРО. Работы над АРК «Кречет» были свернуты в середине 80-х годов ХХ века.
Ту-160СК − самолет, который предназначался для переноса трехступенчатой жидкостной системы «Бурлак», масса которой составляла 20 т. Согласно расчетам конструкторов на орбиту можно было вывести до 600-1100 кг груза, при этом доставка обойдется в 2-2,5 раза дешевле, нежели применяя ракеты-носители, имеющие аналогичную грузоподъемность. Пуск ракеты с Ту-160СК должен происходить на высотах 9000-14 000 м на скорости самолета от 850 до 1600 км/ч. Характеристики комплекса «Бурлак» должны были превосходить американский аналог дозвукового стартового комплекса, носителем которого был Boeing B-52, укомплектованный ракетой-носителем Pegasus. Назначение «Бурлака» − группировка спутников в случае массового поражения аэродромов. Разрабатывать комплекс начали в 1991 г., ввод в эксплуатацию был запланирован в 1998-2000 годах. В составе комплекса также должны были находиться станция наземного обслуживания и командно-измерительный пункт. Дальность полета Ту-160КС к месту пуска ракеты-носителя составляла 5000 км. 19.01.2000 между аэрокосмической корпорацией «Воздушный старт» и «ЦСКБ-Прогресс» в г. Самара подписаны нормативные документы о сотрудничестве в направлении создания авиаракетного комплекса «Воздушный старт».
Ту-160М – новейшая модернизация самолета Ту-160. В его состав входит новое вооружение и радиоэлектронное оборудование. Может нести на борту до 90 ОФАБ-500У массой по 500 кг каждая. Как считают эксперты, российский бомбардировщик-ракетоносец по многим показателям впереди британского аналога – истребителя Typhoon. Дальность полета отечественного самолета без дозаправки больше, чем у британца в 4 раза. Также Ту-160М способен нести на борту больше безъядерных ракет и авиабомб и имеет лучший показатель КПД двигателей.
Военная авиация
Avia.pro
avia.pro
В 60-х годах прошлого столетия Советский Союз делал упор на развитие ракетного вооружения, а стратегическая авиация, представленная Ту-95 и М-4 с дозвуковыми скоростями, считалась неспособной преодолеть ПВО стран НАТО.
Решение США о создании нового стратегического сверхзвукового бомбардировщика В-1 подтолкнуло руководство СССР к адекватным ответным мерам. Совет министров постановил приступить к подготовке проекта современного межконтинентального стратегического сверхзвукового самолёта, впоследствии получившего обозначение ТУ-160, а у лётчиков носившего ласковое имя – «Белый лебедь».

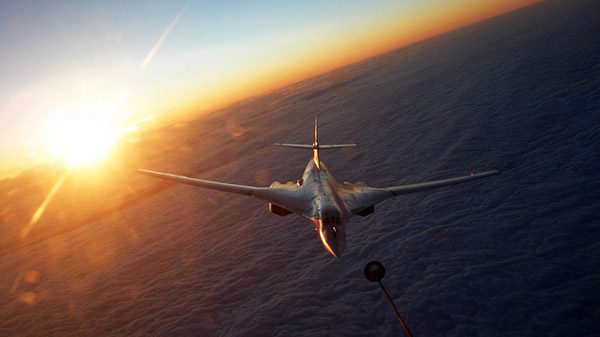

Ту 160 дозаправка
Создание проекта нового бомбардировщика было поручено ОКБ Сухого и ОКБ Мясищева. К началу 70-х годов проекты представили на рассмотрение. Оба проекта получились схожие – это сверхзвуковая машина с четырьмя двигателями и крылом с изменяющейся стреловидностью, но всё же схемы отличались.
В 1969 году к проекту подключилось ОКБ Туполева с опытом в создании сверхзвукового пассажирского самолёта Ту-144. Рассмотрев проекты ОКБ Сухого и Мясищева и внеконкурсный проект ОКБ Туполева, было решено отдать работу над проектом туполевцам, как имеющим большую практику в создании сверхзвуковых машин.
Кроме ОКБ Туполева, задействовали предприятия ВПК, НИИ ВВС, ЦАГИ, всего начиная с 1972 года принимали участие более 800 организаций.Первый опытный образец (обозначение 70-01) оторвался от земли в декабре 1981 года с экипажем под руководством лётчика-испытателя Б.Веремея с аэродрома «Раменское». Второй образец предназначался для статических испытаний. Первые четыре образца изготовили на предприятии «Опыт».
Ту 160 схемаСерийные самолёты изготавливались на Казанском авиационном заводе. В 1984 году 10 октября серии была дана путёвка в небо.
Конструкция машины построена по интегральной аэродинамической компоновке с низкорасположенным крылом с изменяющейся в полёте стреловидностью. Стреловидность возможно менять от 200 до 650.Крыло оснащено богатой механизацией – на каждой консоли расположены предкрылки по всей длине, сзади – закрылки. Перед закрылками в конструкцию консоли встроили флаперон и интерцептор.
Радиопрозрачный обтекатель антенны прячет внутри бортовую РЛС обзора передней сферы. В пространстве между кабиной пилотов и блоками обзорного локатора стоит РЛС «Сопка», предназначенная для полётов на малой высоте с огибанием рельефа местности.
Кабина экипажа рассчитана на четырёх членов – два лётчика и два штурмана, которые сидят бок о бок. Первый штурман отвечает за самолётовождение, другой за применение вооружения. Кресла оборудованы катапультой.
Под наплывом крыла спереди стоят многорежимные воздухозаборники, регулирующие набегающий поток и подающие его в двигатели. Сечение каналов заборников изменяется, из прямоугольного плавно переходит в круглое. Силовая установка состоит из четырёх ТРДД НК-32, размещённых по два с каждой стороны фюзеляжа.
Киль у Ту-160 изготовлен из двух секций, корпус фюзеляжа жёстко соединён с нижней частью, а верхняя трапециевидная секция выполняет функцию руля поворота. На неподвижной части киля крепится механизм поворота и сам поворотный стабилизатор.
Шасси самолёта выполнено по трёхопорной схеме, основное шасси на каждой опоре имеет по шесть колёс, убирающихся в нишу на центроплане между воздухозаборниками и отсеком вооружения. Носовое шасси двухколёсное, в убранном положении размещается между отсеком вооружения и кабиной экипажа.
Конструкция самолёта разрешает разместить в 13 кессон-баках 171 тонну топлива, что на крейсерской скорости со стреловидностью в 350 даёт возможность преодолеть расстояние в 14 тыс. км. Предусмотрена и дозаправка в полёте – топливоприёмник в виде убирающейся штанги расположен в носовой части, перед кабиной пилотов.
Ту 160 в воздухеДля выполнения предназначения – прорыва ПВО противника и нанесения ударов по важным стратегическим объектам, Ту-160 оснащён бортовым комплексом обороны «Байкал». В состав этого комплекса входят станции обнаружения угроз со стороны авиации и средств ПВО, станции РЭБ и автоматические устройства отстрела ложных целей и ловушек.
Внизу носовой части самолёта размещены оптико-электронный прицел ОПБ-15Т для точного бомбометания и телекамера обзора в передней нижней сфере. Инерциальная навигационная система, система астронавигации и оборудование спутниковой системы слежения позволяют выполнять полёт с высокой точностью с отображением местонахождения самолёта на индикаторах штурмана.
Ту 160 «Белый Лебедь»Сорок четыре мировых рекорда зарегистрированы на счету «Белого лебедя».
Каждый борт Ту-160 назван в честь выдающегося конструктора или знаменитого лётчика.
Ту 160 «Валентин Близнюк»Собственной кухней и санузлом может похвастаться только этот стратегический бомбардировщик, до него военные самолёты не были оборудованы такими удобствами.
«Дубинка» назвали в НАТО Ту-160, а российские лётчики ласково – «Белый лебедь».
В мире это, пожалуй, самый большой самолёт с крылом изменяемой стреловидности.
Находясь с визитом в России Френк Карпуччи, тогдашний министр обороны США осматривал Ту-160 и входя в кабину пилотов, задел головой щиток электрооборудования. С тех пор лётчики прозвали его «щитком Карпуччи».
aviarf.ru
Бомбардировщик ТУ-160 стал «ответом» на программу AMSA («Развитый пилотируемый стратегический самолет») США, в рамках которой был создан небезызвестный B-1 Lancer. Ракетоносец ТУ-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer′ов. Скорость ту 160 выше в 1,5 раза, максимальная дальность полета и боевой радиус настолько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают «невидимки» B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально все, включая дистанцию, стабильность полета и грузоподъемность.
До распада СССР было построено 34 самолета, причём 19 бомбардировщиков осталась на Украине, на базе в Прилуках. Однако эти машины в эксплуатации были слишком дороги, а для маленькой украинской армии они просто оказались не нужны. 19 ТУ-160 Украина предлагала отдать России взамен самолетов Ил-76 (1 к 2) или за списание газового долга. Но для России это было неприемлемо. К тому же на Украину воздействовало США, которая фактически заставила уничтожить 11 ТУ-160. 8 самолетов были переданы России за списание газового долга. В составе ВВС на 2013 год находилось 16 Ту-160. России этих самолетов было непомерно мало, но их строительство обошлось бы в огромную сумму. Поэтому было решено провести модернизацию 10 бомбардировщиков из имеющихся 16 до стандарта Ту-160М. Дальняя авиация в 2015 году должна получить 6 модернизированных ТУ-160. Однако в современных условиях даже модернизация имеющихся ТУ-160 не может решить поставленных военных задач. Поэтому появились планы по строительству новых ракетоносцев.
В 2015 году в Казани решили рассмотреть возможность начала выпуска нового ТУ-160 на мощностях КАЗа. Эти планы сложились вследствие образования нынешней международной обстановки. Однако это сложнейшая, но решаемая задача. Были утеряны некоторые технологии, кадры, но, тем не менее, задача вполне осуществима, тем более имеется задел – два недостроенных самолета. Стоимость же одного ракетоносца составляет порядка 250 миллионов долларов.
К будущему бомбардировщику предъявлялись следующие требования: • дальность полета на высоте 18 000 метров на скорости 2300-2500 км/ч в пределах 13 тысяч км; • дальность полета у земли в 13 тысяч км и на высоте 18 км на дозвуковом режиме; • к цели самолет должен приближаться на дозвуковой крейсерской скорости, преодолевать ПВО противника — на крейсерской скорости у земли и в сверхзвуковом высотном режиме. • общая масса боевой нагрузки должна составлять 45 тонн. Первый полет прототипа (Изделие «70-01») был осуществлен на аэродроме «Раменское» в декабре 1981 года. Изделие «70-01» пилотировал летчик-испытатель Борис Веремеев со своим экипажем. Второй экземпляр (изделие «70-02») не летал, его использовали для статических испытаний. Позднее к испытаниям подключился второй самолет (изделие «70-03»). Сверхзвуковой ракетоносец ТУ-160 был запущен в серийное производство 1984 году на Казанском авиационном заводе. В октябре 1984 года в воздух поднялась первая серийная машина, в марте 1985 года — вторая серийная, в декабре 1985 года – третья, в августе 1986 года – четвертая.
В 1992 году Борис Ельцин решил приостановить продолжавшийся серийный выпуск Ту-160, если США остановят серийное производство B-2. К тому времени было произведено 35 самолетов. КАПО к 1994 году КАПО передало шесть бомбардировщиков ВВС России. Они были дислоцированы в Саратовской области на аэродроме Энгельс. Новый ракетоносец ТУ-160 («Александр Молодчий») в мае 2000 года вошел в состав ВВС. На вооружение комплекс ТУ-160 приняли в 2005 году. В апреле 2006 года объявлено о завершении испытаний модернизированных двигателей НК-32, созданными для ТУ-160. Новые двигатели отличаются повышенной надежностью и значительно возросшим ресурсом. В декабре 2007 года осуществлен первый полет нового серийного самолета ТУ-160. Генерал-полковник Александр Зелин, главком ВВС, в апреле 2008 года сообщил, что в 2008 году на вооружение ВВС поступит еще один российский бомбардировщик. Новый самолет получил название «Виталий Копылов». Планировалось, что еще три строевых ТУ-160 будут модернизированы в 2008 году.
На вооружении ТУ-160 стоят стратегические крылатые ракеты Х-55СМ, которые применяются для поражения стационарных целей, имеющих заданные координаты, их ввод осуществляется перед вылетом бомбардировщика в память ракеты. Ракеты располагаются по шесть штук на двух пусковых барабанных установках МКУ-6-5У, в грузовых отсеках самолета. В состав вооружения для поражения на малой дальности могут быть включены гиперзвуковые аэробаллистические ракеты Х-15С (по 12 на каждую МКУ). После соответствующего переоборудования бомбардировщик может оснащаться и свободнопадающими бомбами различного калибра (до 40 000 кг), включая разовые бомбовые кассеты, ядерные бомбы, морские мины и другое вооружение. Состав вооружения бомбардировщика в перспективе планируется значительно усилить за счет применения высокоточных крылатых ракет новейшего поколения Х-101 и Х-555, которые имеют увеличенную дальность, а также предназначены для поражения как тактических морских и наземных, так и стратегических целей почти всех классов. back-in-ussr.com
Ту-160 (по классификации НАТО Blackjack) – сверхзвуковой бомбардировщик-ракетоносец, обладающий крылом изменяемой стреловидности, создан ОКБ Туполева в 1980-х годах. Состоит на вооружении, начиная с 1987 года. В составе ВВС России в настоящее время находится 16 стратегических ракетоносцев Ту-160.
Данный самолет является самым большим в истории военной авиации сверхзвуковым самолётом и самолётом с крылом изменяемой геометрии, а также самым тяжелым среди всех боевых самолетов мира. Ту-160 обладает крупнейшей среди всех существующих бомбардировщиков максимальной взлётной массой. Среди российских пилотов самолет имеет прозвище «Белый лебедь».
Работы над созданием стратегического бомбардировщика нового поколения были начаты в ОКБ А.Н.Туполева в 1968 году. В 1972 году проект многорежимного бомбардировщика, обладающего крылом изменяемой стреловидности, был готов, в 1976 году прошла эскизная защита проекта Ту-160, а уже в 1977 году ОКБ им. Кузнецова начало работы над созданием двигателей для нового самолета.
Первоначально его собирались вооружить высокоскоростными ракетами Х-45, но в дальнейшем от этой идеи отказались, отдав предпочтение малогабаритным дозвуковым крылатым ракетам типа Х-55, а также аэробаллистическим гиперзвуковым ракетам Х-15, которые размещались на многопозиционных пусковых установках внутри корпуса.
Натурный макет нового бомбардировщика был утвержден в 1977 году. В этом же году на опытном производстве ММЗ «Опыт» в Москве приступили к сборке партии из 3-х опытных машин. Крыло и стабилизаторы для них производились в Новосибирске, фюзеляж изготавливался в Казани, опоры шасси – в Горьком.
Окончательная сборка первой опытной машины была произведена в январе 1981 года, самолеты Ту-160 с номерами «70-1» и «70-3» предназначались для проведения летных испытаний, а самолет с номером «70-02» для статичных испытаний.
Первый полет самолет с заводским номером «70-01» состоялся 18 декабря 1981 года (командиром экипажа был Б.И.Веремей), а 6 октября 1984 года в воздух поднялась машина с заводским номером «70-03», которая уже имела полный комплект оборудования серийного бомбардировщика. Еще через 2 года, 15 августа 1986 года ворота сборочного цеха в Казани покинул 4-й серийный бомбардировщик, который стал первым строевым. Всего же в выполнении летных испытаний было задействовано 8 самолетов двух опытных серий.
В ходе проведения госиспытаний, которые были завершены в середине 1989 года, с борта бомбардировщика-ракетоносца было произведено 4 успешных пуска крылатых ракет Х-55, которые были основным оружием машины. Также была достигнута максимальная скорость горизонтального полета, составившая без малого 2200 км/ч. При этом в ходе эксплуатации скоростной порог решили ограничить скоростью в 2000 км/ч, что в основном было обусловлено сохранением ресурса двигательной установки и планера.
Первые 2 опытных стратегических бомбардировщика Ту-160 были включены в состав строевой части ВВС 17 апреля 1987 года. После распада СССР практически все имеющиеся на тот момент серийные машины (19 бомбардировщиков) остались на территории Украины, на авиабазе в городе Прилуки. В 1992 году бомбардировщики данного типа начинают поступать на вооружение 1-го ТБАП ВВС России, который базировался в Энгельсе. К концу 1999 года на данной авиабазе находилось 6 самолетов Ту-160, еще часть машины находилась в Казани (в стадии сборки) и на аэродроме в Жуковском.
В настоящее время большая часть российских Ту-160 носят индивидуальные названия. К примеру, в составе ВВС имеются самолеты «Илья Муромец» (такое имя носил первый в мире тяжелый бомбардировщик, который был построен в России в 1913 году), «Михаил Громов», «Иван Ярыгин», «Василий Решетников».
Высокие характеристики российского стратегического бомбардировщика были подтверждены установлением 44 мировых рекордов. В частности, с полезной нагрузкой в 30 тонн самолет совершил полет по замкнутому маршруту протяженностью в 1000 км со скоростью 1720 км/ч. А в полете на дальность в 2000 км, имея взлетную массу в 275 тонн самолет смог достичь средней скорости 1678 км/ч, а также высоты полета в 11250 м.
В ходе серийного изготовления бомбардировщик подвергался ряду усовершенствований, которые обуславливались опытом его эксплуатации. К примеру, было увеличено число створок для подпитки двигателей самолета, что позволило увеличить устойчивость ТРДДФ (двухконтурный турбореактивный двигатель с форсажной камерой) и упростить их управляемость. Замена ряда элементов конструкции с металлических на углепластиковые позволила в некоторой мере снизить массу самолета. Люки оператора и штурмана были оснащены перископами заднего обзора, также было доработано программное обеспечение и внесены изменения в гидросистему.
В рамках реализации многоэтапной программы по снижению радиолокационной заметности на каналы воздухозаборников и обечайки было нанесено специальное графитовое радиопоглощающее покрытие, также радиопоглощающей краской был покрыт и нос самолета. Удалось реализовать меры по экранированию двигателей. Введение в остекление кабины сетчатых фильтров позволило устранить переотражение радиолокационного излучения от ее внутренних поверхностей.
На сегодняшний день стратегический бомбардировщик-ракетоносец Ту-160 является наиболее мощной боевой машиной в мире. По составу вооружения и своим основным характеристикам он существенно превосходит американский аналог – многорежимный стратегический бомбардировщик В-1В «Лансер». Предполагается, что дальнейшее проведение работ по совершенствованию Ту-160, в частности расширение и обновление состава вооружения, а также установка нового БРЭО, сможет еще больше увеличить его потенциал.
Особенности конструкции
Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме с изменяемой геометрией крыла. Особенностью конструкции планера самолета является интегральная схема аэродинамической компоновки, согласно которой неподвижная часть крыла образует с фюзеляжем единое целое. Такое решение позволило наилучшим образом использовать внутренние объемы планера для размещения топлива, грузов, различного оборудования, а также снизить количество конструктивных стыков, что привело к снижению массы конструкции.
Планер бомбардировщика производится в основном из сплавов алюминия (В-95 и АК-4, термообработанных для увеличения ресурса). Консоли крыла изготавливаются из титановых и высокопрочных алюминиевых сплавов и пристыковываются к шарнирам, позволяющим изменять стреловидность крыла в диапазоне от 20 до 65 градусов. Доля титановых сплавов в массе планера бомбардировщика равняется 20%, также используются стеклопластики, широко применяются клееные трехслойные конструкции.
Экипаж бомбардировщика, состоящий из 4-х человек, располагается в единой просторной герметичной кабине. В передней ее части установлены кресла первого и второго пилотов, а также штурмана-оператора и штурмана. Все члены экипажа размещаются в катапультируемых креслах К-36ДМ. Для повышения работоспособности операторов и летчиков во время совершения длительного полета, спинки кресел оснащены подушками с пульсирующим воздухом для массажа. В задней части кабины пилотов располагается малогабаритная кухня, откидная койка для отдыха и туалет. Самолеты поздних моделей выпуска оснащались встроенным трапом.
Шасси самолета трёхопорное, с 2-мя управляемыми колесами передней опоры. Основные опоры шасси имеют качающуюся амортизационную стойку и находятся за центром массы бомбардировщика. Они имеют пневматические амортизаторы и трехосные тележки по 6 колес. Шасси убирается в небольшие ниши в фюзеляже назад по полету бомбардировщика. Щитки и аэродинамические дефлекторы, предназначенные для прижатия воздуха к ВПП, отвечают за защиту воздухозаборников двигателей от попадания в них грязи и осадков.
Силовая установка Ту-160 включает в себя 4 двухконтурных турбореактивных двигателя с форсажной камерой НК-32 (созданы ОКБ Н.Д.Кузнецова). Двигатели серийно производятся в Самаре с 1986 года, до середины 1990-х годов они не имели аналогов в мире. НК-32 – один из первых в мире серийных двигателей, при проектировании которого были приняты меры по уменьшению ИК и радиолокационной заметности.
Двигатели самолета расположены попарно в мотогондолах и разделены между собой специальными противопожарными перегородками. Двигатели функционируют независимо друг от друга. Для реализации автономного энергоснабжения на Ту-160 была установлена также отдельная вспомогательная газотурбинная силовая установка.
Бомбардировщик Ту-160 оснащается прицельно-навигационным комплексом ПРНК, состоящим из оптоэлектронного бомбардировочного прицела, обзорно-прицельной РЛС, ИНС, СНС, астрокорректором и бортовым комплексом обороны «Байкал» (контейнеры с дипольными отражателями и ИК-ловушками, теплопеленгатор). Также имеется многоканальный цифровой комплекс связи, который сопряжен со спутниковыми системами. В БРЭО бомбардировщика задействовано более 100 специальных ЭВМ.
Бортовой комплекс обороны стратегического бомбардировщика гарантирует обнаружение и классификацию РЛС системы ПВО противника, определение их координат и последующее их дезориентирование ложными целями, либо подавление мощными активными помехами. Для проведения бомбометания применяется прицел «Гроза», который обеспечивает поражение различных целей с высокой точностью в дневных условиях и при недостаточном уровне освещенности. Теплопеленгатор для обнаружения ракет и самолетов противника с задней полусферы находится в крайней задней части фюзеляжа.
В хвостовом конусе находятся контейнеры с дипольными отражателями и ИК ловушками. В кабине пилотов находятся стандартные электромеханические приборы, которые в целом аналогичны установленным на Ту-22М3. Управление тяжелой машиной осуществляет при помощи ручки управления (джойстика), как на истребителях.
Вооружение самолета размещается в 2-х внутрифюзеляжных грузовых отсеках, в которых может находиться разнообразная целевая нагрузка общей массой до 40 тонн. Состав вооружения может состоять из 12 дозвуковых крылатых ракет X-55 на 2-х многопозиционных пусковых установках барабанного типа, а также до 24 гиперзвуковые ракет Х-15 на 4 ПУ. Для уничтожения малоразмерных тактических целей самолет может применять корректируемые авиационные бомбы (КАБ) массой до 1500 кг. Также самолет может нести до 40 тонн обычных свободнопадающих бомб.
В перспективе комплекс вооружения стратегического бомбардировщика может существенно усилиться за счет включения в его состав новых высокоточных крылатых ракет, к примеру, X-555, предназначенных для уничтожения как тактических, так и стратегических наземных и морских целей практически всех возможных классов.
Тактико-технические характеристики Ту-160:
Размеры:— размах крыла максимальный – 55,7 м, минимальный – 35,6 м;— длина – 54,1 м;— высота – 13,2 м;Площадь крыла – 360,0 кв. м.Масса самолета:— пустого – 110.000 кг— нормальная взлетная – 267.600 кг— максимальная взлетная – 275.000 кгТип двигателя – 4 ТРДДФ НК-32;— бесфорсажная тяга –4х137,2 кН;— тяга на форсаже – 4х247,5 кН.Максимальная скорость на высоте – 2230 км/ч;Крейсерская скорость – 917 км/ч;Практическая дальность полета без дозаправки: 12.300 км;Боевой радиус: 6.000 км;Практический потолок – 15.000 м;Экипаж – 4 человека
Вооружение: в двух подфюзеляжных отсеках размещается различная целевая нагрузка общей массой 22 500 кг, максимальная – до 40 000 кг. В состав вооружения входят тактические и стратегические крылатые ракеты X-55 и X-55M, а также аэробаллистические гиперзвуковые УР малой дальности X-15 (M=5) с ядерными и неядерными БЧ, а также корректируемые авиационные бомбы КАБ различных типов до КАБ-1500, обычные виды бомб, а также мины.
/Сергей Юферев, topwar.ru/
army-news.ru
Модернизация двигателей для нового бомбардировщика-ракетоносца Ту-160М2 позволит на 10% увеличить дальность действия самолета, заявил заместитель министра обороны РФ Юрий Борисов.
По его словам, самарское ПАО «Кузнецов», которое занимается производством, техническим сопровождением в эксплуатации и ремонтом газотурбинных авиационных, жидкостных ракетных двигателей, создает новую версию двигателя НК-32 для сверхзвукового стратегического бомбардировщика-ракетоносца Ту-160М2 «Белый лебедь».
«В новом облике он (двигатель — прим. ФАН) будет более экономичным, процентов на десять, что даст возможность увеличить дальность полета стратегического бомбардировщика примерно на тысячу километров», — сообщил офицер во время осмотра помещений ПАО «Кузнецов».
При этом Борисов подчеркнул, что в 2014 году он ставил перед самарским предприятием задачу «не просто воспроизвести двигатель, который долго не производился, но и улучшить его характеристики».
«Когда создается самолет, он всегда создается под конкретный двигатель и под возможные его модификации. Если мы создаем новый двигатель — нам придется проектировать новый самолет. Единственное, что мы можем сделать с существующими воздушными судами, это провести глубокую модернизацию используемых двигателей. Так, например, произошло с самолетами Ил-76 — ранее там использовались двигатели Д-30, сейчас их заменили на ПС-90. Последние по своим характеристикам опережает Д-30. Но там такая замена возможна, так как двигатели висят под крылом. У Ту-160 двигатели находятся внутри корпуса, там уже типоразмерами не поиграешь», — поясняет военный эксперт журнала «Арсенал Отечества» Алексей Леонков.
Собеседник ФАН подчеркнул, что российским инженерам приходится проявлять смекалку для того, чтобы увеличивать ресурс, снижать экономические показатели и усиливать мощность двигателей НК-32 версии 2.
«В «Объединенной двигателестроительной корпорации» сейчас очень широко стали применяться аддитивные технологии. Это более скрупулезное изготовление различных частей и узлов двигателя, в котором точность и методы изготовления отличаются о того, что делалось в СССР. Делаются новые лопатки, которые могут быть полыми, за счет чего уменьшается вес лопаток, но при этом не теряются их физические и конструктивные свойства. Также ставятся новые системы управления двигателями, цифровые регуляторы, которые выводят правильные параметрами работы силовой установки. Все это является той самой модернизацией, о которой говорят», — продолжает эксперт.
После всех указанных процедур типоразмер устройства остается таким же, двигатели все еще могут быть помещены в двигательный отсек Ту-160М2, однако их характеристики улучшаются, что не может не радовать.
«Кстати, экономия веса дает возможность поиграть с другими характеристиками, усилить комплексы вооружения, увеличить боевой радиус. Вырастает и тяга, а это немаловажно для стратегических ракетоносцев. У нас Ту-160 уникален тем, что может длительное время задействовать режим форсажа и буквально отрываться от F-18, который был создан для перехвата ракетоносцев типа Ту-160», — говорит Леонков.
По словам эксперта, Ту-160М2 будет цифровым самолетом, так как очень много систем и узлов перейдет на цифровые технологии. В целом же, и сам самолет и его модернизированные двигатели станут системой, позволяющей отработать технологии для перспективного авиационного комплекса дальней авиации (ПАК ДА).
Напомним, Ту-160 — самый большой самолет с изменяемой геометрией крыла, одна из наиболее мощных в мире боевых машин. В 2015 году было объявлено о решении возобновить производство стратегических ракетоносцев на Казанском авиазаводе.
riafan.ru
Американцы новый русский бомбардировщик назвали Blakjack или «Черный Джек».Среди наших же пилотов он получил лирическое прозвище «Белый лебедь».
Считается, что разработка нового советского бомбардировщика стала ответом на американский стратегический бомбардировщик B-1.
Практически по всем характеристикам Ту-160 существенно опередил своего основного конкурента.Скорость «лебедей» выше в 1,5 раза, настолько же больше боевой радиус и максимальная дальность полета, а двигатели мощнее почти вдвое.
Задание на разработку будущего стратегического бомбардировщика Совет министров СССР сформулировал в 1967 году. Первоначально к работе привлекли ОКБ Сухого и Мясищева.
Уже в 1972 году конструкторские бюро представили свои проекты – «изделие 200» и М-18.Госкомиссия приняла к рассмотрению также внеконкурсный проект ОКБ Туполева. Проект М-18 от ОКБ Мясищева понравился членам конкурсной комиссии больше всего. Он отвечал заявленным требованиям ВВС.
Самолет по своей универсальности мог применяться для решения разного рода задач, имел широкий диапазон скоростей и большую дальность полета. Однако, учитывая опыт ОКБ Туполева по созданию таких сложных сверхзвуковых самолетов как Ту-22М и Ту-144, разработку стратегического самолета-носителя поручили «туполевцам».
Разработчики ОКБ Туполева отказались от документации по имеющимся проектам и стали самостоятельно продолжать работу по формированию облика нового ударного самолета.
Всего работами по Ту-160 в СССР занималось около 800 предприятий и организаций различного профиля.Серийное производство самолета было организовано на казанском КАПО имени Горбунова, где они производятся и поныне. И, несмотря на то, что в 1992 году было объявлено о свертывании производства бомбардировщиков, в начале 2000-х работы возобновились.
Ту-160 стал первым отечественным серийным тяжелым самолетом, на котором применена электродистанционная система управления. В результате возросла дальность полета, улучшилась управляемость, снизились нагрузки на экипаж в сложных ситуациях.
Прицельно-навигационный комплекс бомбардировщика включает в себя РЛС переднего обзора и оптико-телевизионный прицел ОПБ-15Т.Бортовой комплекс обороны «Байкал» имеет средства радиотехнического и инфракрасного обнаружения угрозы, системы радиопротиводействия и отстреливаемые патроны-ловушки.
При разработке самолета была улучшена эргономика рабочих мест, сокращено количество приборов и индикаторов, в сравнении с Ту-22М3. Для управления самолета установлены не штурвалы, как принято на тяжелых машинах, а ручки.
Изначально самолет планировался исключительно как ракетоносец – носитель крылатых ракет большой дальности с ядерными боевыми частями.В дальнейшем предусматривалась модернизация и расширение номенклатуры возимых боеприпасов.
Сегодня самолет может оснащаться также свободнопадающими бомбами (до 40 тонн) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.
В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет высокоточных крылатых ракет нового поколения Х-555 и Х-101, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей.
Система управления двигателем и расходом топлива, центровкой, а также сервисная система, от которой в кризисных ситуациях экипаж может получить подсказку о наиболее оптимальных действиях для Ту-160 были разработаны ОАО «Авиационная электроника и коммуникационные системы».
На самолете установлены четыре двигателя НК-32, разработанные на ОАО «Кузнецов», входящем сегодня в холдинг Ростеха – Объединенная двигателестроительная корпорация (ОДК). Конструктивно НК-32 — трехвальный двухконтурный двигатель, со смешением потоков на выходе и общей форсажной камерой с регулируемым соплом.
В следующем году «Кузнецов» планирует передать министерству обороны первый двигатель НК-32, выпущенный уже на новом производственном оборудовании с использованием новых технологий.
Но все же главная особенность конструкции бомбардировщика – изменяемая стреловидность крыла.Это конструктивное решение применено и в американском аналоге – В-1.Крылья «Белого лебедя» могут менять стреловидность от 20 до 65 градусов.
Такое решение имеет ряд преимуществ.Во время выполнения взлета и посадки крылья самолета разведены в стороны, их стреловидность минимальна.Это позволяет добиться минимальных значений взлетной и посадочной скорости.При всей своей массе, самолет не требует чересчур протяженных взлетно-посадочных полос, ему достаточно всего 2,2 км на взлет и 1,8 км на посадку.
С другой же стороны, увеличение стреловидности, когда крылья прижаты к фюзеляжу во время полета, снижает аэродинамическое сопротивление и позволяет достичь максимальной сверхзвуковой скорости.К примеру, если расстояние в 8000 км гражданский авиалайнер преодолевает в среднем за 11 часов, то Ту-160 способен долететь за 4 часа и без дозаправки.Таким образом, Ту-160 можно считать «многорежимным» бомбардировщиком, то есть, способным к до- и сверхзвуковому полету.
Высокие летные характеристики самолета подтверждены рядом мировых рекордов.Всего на Ту-160 установлено 44 мировых рекорда скорости и высоты полета.В частности, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 тонн был выполнен со средней скоростью 1720 км/ч.Один из последних установленных – рекорд полета на максимальную дальность. Продолжительность полета составила 24 часа 24 минуты, при этом его дальность составила 18 тысяч км.
В настоящее время на вооружении ВВС России состоят 16 Ту-160.
Каждый из самолетов имеет свое имя: «Илья Муромец», «Иван Ярыгин», «Василий Решетников», «Михаил Громов» и другие.
Технические характеристики:Экипаж: 4 человекаДлина самолета: 54,1 мРазмах крыла: 55,7/50,7/35,6 мВысота: 13,1 мПлощадь крыла: 232 м²Масса пустого самолета: 110 000 кгНормальная взлётная масса: 267 600 кгМаксимальная взлетная масса: 275 000 кгДвигатели: 4 × ТРДДФ НК-32Тяга максимальная: 4 × 18000 кгсТяга на форсаже: 4 × 25000 кгсМасса топлива, кг 148000
Лётные характеристики:Максимальная скорость на высоте: 2230 км/ч (1,87М)Крейсерская скорость: 917 км/ч (0,77 М)Максимальная дальность полета без дозаправки: 13950 кмПрактическая дальность полета без дозаправки: 12300 кмБоевой радиус: 6000 кмПродолжительность полёта: 25 чПрактический потолок: 15 000Скороподъёмность: 4400 м/минДлина разбега 900 мДлинна пробега 2000 мНагрузка на крыло:при максимальной взлётной массе: 1185 кг/м²при нормальной взлётной массе: 1150 кг/м²Тяговооружённость:при максимальной взлётной массе: 0,37при нормальной взлётной массе: 0,36
Согласно планам ВВС, стратегические бомбардировщики будут модернизированы.Сейчас идут окончательные фазы испытаний, завершаются опытно-конструкторские работы. По прогнозам модернизация должна завершиться в 2019 году.
По словам командующего дальней авиацией России Игоря Хворова, модернизированные самолеты смогут помимо крылатых ракет поражать цели с помощью авиабомб, получат возможность использовать связь через космические спутники и будут обладать улучшенными характеристиками прицельного ведения огня. Полной модернизации также подвергнется радиоэлектронное и авиационное оборудование.
Видео о самолете:
[по материалам]http://rostec.ru/http://mostinfo.su/http://ru.wikipedia.org/
dobriy-vasya.livejournal.com
Стратегический бомбардировщик ТУ-160, так называемый «Белый лебедь» или Blackjack (дубинка) по натовской терминологии, представляет уникальный самолет. Это основа ядерной мощи современной России. ТУ-160 имеет превосходные технические характеристики: это самый грозный бомбардировщик, который может нести также крылатые ракеты. Это самый большой сверхзвуковой и грациозный самолет в мире. Разработан в 1970-1980-х годах в ОКБ Туполева и имеет крыло изменяемой стреловидности. На вооружении состоит с 1987 года.
Бомбардировщик ТУ-160 стал «ответом» на программу AMSA («Развитый пилотируемый стратегический самолет») США, в рамках которой был создан небезызвестный B-1 Lancer. Ракетоносец ТУ-160 почти по всем характеристикам значительно опережал своих основных конкурентов Lancer′ов. Скорость ту 160 выше в 1,5 раза, максимальная дальность полета и боевой радиус настолько же больше. А тяга двигателей почти вдвое мощнее. При этом никакое сравнение не выдерживают «невидимки» B-2 Spirit, у которых в угоду малозаметности в жертву принесли буквально все, включая дистанцию, стабильность полета и грузоподъемность.
Каждый дальний ракетоносец ТУ-160 – это штучный и довольно дорогой продукт, он имеет уникальные технические характеристики. С момента их создания было построено только 35 таких самолетов, при этом в целости их осталось на порядок меньше. Но они все равно остаются грозой недругов и настоящей гордостью России. Этот самолет – единственное изделие, которое получило свое имя. Каждый из построенных самолетов имеет свое имя, их присваивали в честь чемпионов («Иван Ярыгин»), конструкторов («Виталий Копылов»), известных богатырей («Илья Муромец») и, конечно, летчиков («Павел Таран», «Валерий Чкалов» и другие).
До распада СССР было построено 34 самолета, причём 19 бомбардировщиков осталась на Украине, на базе в Прилуках. Однако эти машины в эксплуатации были слишком дороги, а для маленькой украинской армии они просто оказались не нужны. 19 ТУ-160 Украина предлагала отдать России взамен самолетов Ил-76 (1 к 2) или за списание газового долга. Но для России это было неприемлемо. К тому же на Украину воздействовало США, которая фактически заставила уничтожить 11 ТУ-160. 8 самолетов были переданы России за списание газового долга.
В составе ВВС на 2013 год находилось 16 Ту-160. России этих самолетов было непомерно мало, но их строительство обошлось бы в огромную сумму. Поэтому было решено провести модернизацию 10 бомбардировщиков из имеющихся 16 до стандарта Ту-160М. Дальняя авиация в 2018 году должна получить 6 модернизированных ТУ-160. Однако в современных условиях даже модернизация имеющихся ТУ-160 не может решить поставленных военных задач. Поэтому появились планы по строительству новых ракетоносцев.
В 2018 году в Казани решили рассмотреть возможность начала выпуска нового ТУ-160 на мощностях КАЗа. Эти планы сложились вследствие образования нынешней международной обстановки. Однако это сложнейшая, но решаемая задача. Были утеряны некоторые технологии, кадры, но, тем не менее, задача вполне осуществима, тем более имеется задел – два недостроенных самолета. Стоимость же одного ракетоносца составляет порядка 250 миллионов долларов.
Задание на проектирование было сформулировано еще в 1967 году Советом министров СССР. К работе привлекли конструкторские бюро Мясищева и Сухого, которые предложили свои варианты через несколько лет. Это были бомбардировщики, способные развивать сверхзвуковую скорость и на ней преодолевать системы ПВО. Конструкторское бюро Туполева, имевшее опыт разработки бомбардировщиков Ту-22 и Ту-95, а также сверхзвукового самолета Ту-144, не участвовало в конкурсе. Победителем в итоге признали проект ОКБ Мясищева, однако конструкторы отпраздновать победу не успели: правительство через некоторое время приняло решение закрыть проект в ОКБ Мясищева. Вся документация по М-18 была передана в ОКБ Туполева, подключившееся к конкурсу с «Изделием-70» (будущий самолет ТУ-160).
К будущему бомбардировщику предъявлялись следующие требования:
Первый полет прототипа (Изделие «70-01») был осуществлен на аэродроме «Раменское» в декабре 1981 года. Изделие «70-01» пилотировал летчик-испытатель Борис Веремеев со своим экипажем. Второй экземпляр (изделие «70-02») не летал, его использовали для статических испытаний. Позднее к испытаниям подключился второй самолет (изделие «70-03»). Сверхзвуковой ракетоносец ТУ-160 был запущен в серийное производство 1984 году на Казанском авиационном заводе. В октябре 1984 года в воздух поднялась первая серийная машина, в марте 1985 года — вторая серийная, в декабре 1985 года – третья, в августе 1986 года – четвертая.
В 1992 году Борис Ельцин решил приостановить продолжавшийся серийный выпуск ту 160, если США остановят серийное производство B-2. к тому времени было произведено 35 самолетов. КАПО к 1994 году КАПО передало шесть бомбардировщиков ВВС России. Они были дислоцированы в Саратовской области на аэродроме Энгельс.
Новый ракетоносец ТУ-160 («Александр Молодчий») в мае 2000 года вошел в состав ВВС. На вооружение комплекс ТУ-160 приняли в 2005 году. В апреле 2006 года объявлено о завершении испытаний модернизированных двигателей НК-32, созданными для ТУ-160. Новые двигатели отличаются повышенной надежностью и значительно возросшим ресурсом. В декабре 2007 года осуществлен первый полет нового серийного самолета ТУ-160. Генерал-полковник Александр Зелин, главком ВВС, в апреле 2008 года сообщил, что в 2008 году на вооружение ВВС поступит еще один российский бомбардировщик. Новый самолет получил название «Виталий Копылов». Планировалось, что еще три строевых ТУ-160 будут модернизированы в 2008 году.
ТУ-160 имеет следующие технические характеристики:
Изначально ТУ-160 строился как ракетоносец — носитель крылатых ракет с ядерными БЧ большой дальности, предназначенными для нанесения массированных ударов по площадям. В дальнейшем предусматривалась расширение и модернизация номенклатуры возимых боеприпасов, о чем свидетельствуют трафареты на створках грузотсеков с вариантами подвески огромной номенклатуры грузов.
На вооружении ТУ-160 стоят стратегические крылатые ракеты Х-55СМ, которые применяются для поражения стационарных целей, имеющих заданные координаты, их ввод осуществляется перед вылетом бомбардировщика в память ракеты. Ракеты располагаются по шесть штук на двух пусковых барабанных установках МКУ-6-5У, в грузовых отсеках самолета. В состав вооружения для поражения на малой дальности могут быть включены гиперзвуковые аэробаллистические ракеты Х-15С (по 12 на каждую МКУ).
После соответствующего переоборудования бомбардировщик может оснащаться и свободнопадающими бомбами различного калибра (до 40 000 кг), включая разовые бомбовые кассеты, ядерные бомбы, морские мины и другое вооружение. Состав вооружения бомбардировщика в перспективе планируется значительно усилить за счет применения высокоточных крылатых ракет новейшего поколения Х-101 и Х-555, которые имеют увеличенную дальность, а также предназначены для поражения как тактических морских и наземных, так и стратегических целей почти всех классов.
