Введение Почему TATRA? Концепция автомобилей TATRA Двигатель TATRA
Двигатель представляет собой восьмицилиндровый V-образный (угол развала цилиндров 90°) дизельный силовой агрегат непосредственного воздушного охлаждения рабочим объемом 12,7 литра, оснащенный турбонаддувом и интеркулером, установленным над двигателем.
Двигатель оснащен рядным топливным насосом с механическим приводом. Одним из уникальных технических решений является коленчатый вал на роликовых подшипниках, составленный из отдельных сегментов.
Двигатель доступен в спецификациях Евро 2 (серия T3B-928), Евро 3 (серия T3C-928), Евро 4 и Евро 5 (серия T3D-928). Для соответствия строгим нормам токсичности Евро 4 и Евро 5 используется система SCR. Для очистки выхлопных газов в ней применяется впрыск окисляющего состава AdBlue в выпускной коллектор.
Оригинальные двигатели TATRA с непосредственным воздушным охлаждением представлены в вариантах мощности от 230 до 325 КВт, крутящий момент составляет от 1400 до 2100 Нм.
Двигатели других производителей
В качестве альтернативы собственным двигателям воздушного охлаждения TATRA предлагает двигатели жидкостного охлаждения сторонних производителей (в основном для автомобилей серий FORCE и Т 815-7).
Одной из таких альтернатив являются двигатели Cummins серии ISL (мощность 260 КВт, крутящий момент 1550 Нм) и серии ISM (мощность 325 КВт, крутящий момент 2100 Нм). Это шестицилиндровые рядные дизельные двигатели рабочим объемом 8,85 или 10,8 л, с турбонаддувом и интеркулером.
Более мощным вариантом являются двигатели Deutz типа BF8M 1015 или 2015- восьмицилиндровые V-образные дизельные двигатели жидкостного охлаждения с углом развала цилиндров 90°. Эти двигатели рабочим объемом 16,5 л, оснащенные турбонаддувом и интеркулером, различаются системами впрыска топлива. В двигателе 1015 используется топливный насос с механическим приводом, двигатель 2015 оснащен электронноуправляемой системой впрыска. В зависимости от настроек мощность двигателей составляет от 340 до 440 КВт, крутящий момент - от 2450 до 2750 Нм.
www.tatra.ru
В. Мамедов
Совершенствование дизельных двигателей, как правило, ведет к усложнению их конструкции и внедрению различных электронных систем. С их помощью решаются вопросы повышения экономичности и снижения токсичности, что особенно актуально после внедрения в Европе норм Euro-3.
 |
Есть однако несколько стран, где насыщение автомобиля электроникой не вызывает энтузиазма у автотранспортников. Дело в том, что в условиях резких температурных перепадов, характерных для климата ряда районов земного шара, надежность работы электроники снижается. К таким районам можно отнести и наш Крайний Север, а также Сибирь – зоны, где успешно трудятся чешские грузовики-вездеходы TATRA.
Еще в 1996 г. конструкторы-дизелисты фирмы поставили перед собой сложнейшую задачу: провести модернизацию базовой модели восьмицилиндрового дизеля воздушного охлаждения так, чтобы он удовлетворял нормам Euro-3, но сохранил систему с классическим топливным насосом высокого давления, имеющим надежное, «всепогодное» механическое регулирование.
Работы велись в два этапа. Сначала с помощью специалистов пражского Института механических транспортных средств была создана версия мотора Т3В-928.70, удовлетворяющая нормам Euro-2. Дизель развивал мощность 408 л.с. и максимальный крутящий момент – 1830 Нм. А совсем недавно компания TATRA получила сертификат соответствия последней версии двигателя ТЗС-928.80, удостоверяющий в том, что данный дизель укладывается в нормативы Euro-3. Параметры дизеля: максимальная мощность 408 л.с., максимальный крутящий момент – 1570 Нм. Как же удалось чешским конструкторам сделать то, чего не смогли и не могут добиться до сих пор многие именитые автомобильные фирмы? Познакомимся с известными и «рассекреченными» заводчанами конструктивными изменениями в дизеле более подробно.
Топливный насос высокого давления получил новый усиленный привод и иную систему распределения подачи топлива по форсункам. Новые форсунки с восемью отверстиями потребовали существенно изменить по форме камеру сгорания в поршне и канал подачи воздуха.
Повышение мощности мотора никак не должно было сказаться на снижении его долговечности. Исходя из этого, потребовался ряд мероприятий, направленных на усиление некоторых узлов и деталей. Нижняя часть цилиндров получила утолщение и расширенную опорную поверхность, диаметр расточки под топливную форсунку был уменьшен. Это привело к повышению прочности головки цилиндров в ее средней части.
Увеличения крутящего момента в зоне низких и средних оборотов удалось добиться переходом на турбонагнетатель Holset с обратным клапаном Waste-Gate, который позволил поднять мощность при эксплуатации двигателя в зонах с повышенной разряженностью воздуха (например, в горах).
Вентилятор системы охлаждения заменили более эффективным, с большим диаметром рабочего колеса, а усовершенствованный интеркулер внес свою лепту в улучшение мощностных показателей.
 |
| Модернизированный коленчатый вал на подшипниках качения и разрез поршня со специальной вставкой |
Система смазки также была модернизирована. Новый насос с большей производительностью гарантирует надежную работу дизеля в течение 360 тыс. км пробега. Шатунные подшипники коленчатого вала получили канавки специального профиля, обеспечивающие большую долговечность, стойкость к нагрузкам и воздействию продуктов износа.
Изменению подверглись профили кулачков распредвала, что повысило наполнение цилиндров при высоких оборотах. Между кулачком и тарелкой толкателя снижено давление для повышения износостойкости узла.
Усилено действие моторного тормоза, всей шатунно-поршневой группы, базовых деталей дизеля: блока и коленчатого вала.
Исходя из сообщения заводских источников, все перечисленное не объясняет как удалось получить столь хорошие показатели по токсичности дизеля без применения электроники. Правда, такие солидные достижения, к которым, бесспорно, можно отнести создание дизеля ТЗС-928.80 Euro-3, содержат не одно «ноу-хау», а специалисты не склонны делиться секретами своей долголетней работы. Напомним, что она велась с 1996 г.
os1.ru
Тяжёлые самосвалы марки «Татра-148» выпускались в ЧССР с 1972 по 1982 год. В общей сложности, грузовиков данной модели было выпущено за указанные годы 113 647 единиц. Поскольку половина этих машин пошла на экспорт в Советский Союз, то на просторах СНГ до сих пор иногда можно встретить такие «капотные «Татры» (в дальнейшем чехословацкий автопроизводитель уже перешёл на безкапотную компоновку). Учитывая количество минувших лет, такая встреча, конечно, будет из разряда «диковинки» – «Татра-148» всё-таки уже стала достоянием истории и редким раритетом. Однако запомнились эти необычные автомобили в СССР своей исключительной надёжностью, удивительной выносливостью и «живучестью» в самых экстремальных условиях.
Чехословацкая «Татра» (в начале ХХ века – «Копрживницка Возка») входит в тройку старейших в мире производителей автомобилей, которые продолжают работать. Штаб-квартира и головное предприятие фирмы расположены в городе Копрживнице, в Моравско-Силезском крае Чехословакии. Машиностроительное предприятие функционирует с 1850 года, а свой первый автомобиль «Татра» выпустила в 1897 году.
Самосвал «Татра-148» стал дальнейшим развитием модели «Татра-138». Модернизация 138-й «капотной «Татры» началась в 1967-м году.Первые прототипы 148-й модели появились в 1968 году, а ещё через год они были представлены уже официально.
«Татра-148» имеет одинаковые с предшественницей кабину и крылья. Однако капот у неё другой, с расширенной передней частью, для увеличения притока воздуха. Сообразно капоту, «вырос» вперёд и бампер. Фланцы полуосей стали из шестигранных круглыми, а количество шпилек, прикрепляющих полуоси к ступицам, увеличилось с 6-ти до 10-ти.
Ещё больше изменений было сделано внутри машины. Прежде всего, двигатель «Tatra Т2-928-1» был в значительной степени модернизирован. Увеличившийся рабочий объём обеспечил прирост мощности на 32 лошадиные силы и довёл данный показатель до 212 л.с. При этом снизился уровень шума, вибрации и вредных выбросов двигателя в атмосферу. Повысилась и скорость движения автомобиля. Кабина водителя, хоть и осталась прежней, была снабжена лучшей шумоизоляцией и общем уровнем комфорта.
В 1969–1971 годах грузовики «Tatra-148» начали производить параллельно с «Т-138», и за это время их выпустили 577 единиц. В 1972 году «Татра-148» окончательно заменила предшествующую модель на заводском конвейере.
Серьёзной модернизации данный самосвал подвергся в 1979 году. В его конструкцию было внесено более восьмидесяти изменений, немалая часть из которых – на основе анализа опыта эксплуатации в суровых условиях Сибири, Дальнего Востока, Крайнего Севера. В процессе этой модернизации был расход дизтоплива был снижен; уровень шума в кабине – уменьшен; было обеспечен стабильный запуск мотора при 20-градусных морозах;внедрены воздухоочистители с масляной ванной, новый генератор. Кресло водителя обзавелось пневматической подвеской.
Передний мост был снабжён усовершенствованными карданными шарнирами и удвоенным уплотнением ступиц. Торсионы из нового материала, с иными типом крепления и способом регулировки значительно повысили степени надёжности и долговечности данного узла, который подвергается значительным нагрузкам.
Вместо двух гидроцилиндров подъёмника начали устанавливать один, увеличенного диаметра, с более долговечными сальниками и шаровыми опорами. «Татра Т2-148» (заводской индекс после модернизации 1979 года) комплектовалась новым кузовом полезным объёмом 9 кубометров, с бортами из нового проката, обрамлением большей жёсткости и ударо-поглощающими плоскостями. Внешне автомобили «Т2» стали отличаться изменённой конфигурацией отверстий в облицовке капота.
Каждый год объёмы производства «Татры-148» увеличивались, причём огромными темпами. Так, по решению СЭВ, предприятию были выделены средства для реконструкции и увеличения ежегодного производства грузовиков «Татра» до 15 тысяч единиц (что более чем в два раза превышало текущие возможности завода). Благодаря этому, 8 января 1982 года в Копрживнице праздновали выпуск 100-тысячного автомобиля марки «Татра-148». Этот же год стал последним в эпохе капотных чехословацких грузовиков: 14 декабря 1982 года с конвейера сошла последняя, 113 647-я «Tatra Т2-148», уступая место новой безкапотной «Татре-815».
Универсальность, надёжность, высокая проходимость данной модели была многократно подтверждена эксплуатацией в суровых природно-климатических условиях – на освоении нефтегазовых месторождений, строительстве крупных электростанций (в том числе и АЭС), автомобильных и железнодорожных магистралей. «Татра-148», наряду с «Magirus-Deutz», «IFA W50»,стала одной из немногих моделей грузовиков импортного производства, которые массово поставлялись в Советский Союз и показали себя у нас с наилучшей стороны.
Базовые модификации – это самосвалы S1 (с задней разгрузкой) и S3 (с трёхсторонней) При этом основным является вариант S3. Первые годы выпуска самосвалы оснащались кузовами геометрической вместимости 8 кубометров, причём на S3 боковые борта делались из двух половинок, вертикально разделённых и подвешенных на верхних шарнирах.
Удлинённый кузов на «Tatra-148/S3» не оставлял мест для запасного колеса, поэтому его разместили под платформой, на раме, в наклонном виде. Туда же переместили бак гидросистемы и ящик для инструментов.
Уже в начале 70-х, со стартом массового производства, самосвалы«Татра-148»обзавелись новыми кузовами: для S1 – увеличенный до 9 м3, а для S3 – прежнего объёма, но с боковыми бортами горизонтального деления (одна половинка крепилась на верхних шарнирах, а другая – на нижних). В ходе боковой разгрузки нижняя часть борта, сдерживаемая двумя цепями, была продолжением платформы, намного снижая просыпание груза под колёса.
В 1977 г. на S3 перестали ставить инструментальные ящики, а в 1980 г. и S1 перестали ими оснащать.Менее распространёнными, и даже экзотическими вариантами были бортовой грузовик «Tatra-148», а также двух- и трёхосные тягачи («NT 4×4» и «NT 6×6»). На шасси «Татры-148» также выпускались автоцистерны различного назначения, пожарные машины, бетоносмесители, гидронаторы, насосные станции и т.п. спецмашины.
Удачными конструкторскими решениями стали несколько вариантов автомобильных кранов на шасси «Татра-148»: «АД-20», «АД-070», «АД-160». Они обладали большой степенью универсальности и могли использоваться где угодно. В частности, на строительстве небольших зданий – там, где применять башенный кран было бы нецелесообразным.
Экскаватор-планировщик «УДС-110» «золотая ручка».
Большую популярность и всеобщее признание получил экскаватор-планировщик на шасси «Татра-148» (модели «УДС-031», «УДС-032», «УДС-110», «УДС-113»). За уникальные точность работы и расширенные возможности его называли не иначе, как «золотая ручка». Стрела этого экскаватора имела телескопическую конструкцию, ротатор обеспечивал работу и прямой, и обратной лопатой. На ковше предусмотрительно был приварен крюк, что позволяло использовать «золотую ручку» и в качестве автокрана.
Главной особенностью «Татры-148», как и других грузовиков чехословацкого производителя, является хребтовая рама уникальной конструкции. В основе машины — трансмиссионная труба-хребет, внутри которой находится тонкий вал (заменяющий вал карданный), и к которой прикреплены двигатель с коробкой передач. Эта оригинальная конструкция позволяет устанавливать мосты разрезные, с независимой подвеской, что даёт невероятно большой диапазон перемещения полуосей в вертикальной плоскости. Следствием этого является великолепная проходимость в любых условиях.
Хребтовая труба сделана из рессорной стали, обладает огромной прочностью на изгиб и жёсткостью на кручение, что даёт облегчение надстройке и подрамнику, а также позволяет грузить машину «с существенным плюсом» (что все годы в СССР охотно и делали). Хребтовая рама и снизу надёжно защищает конструкцию самосвала.
Другим преимуществом уникальной конструкции является возможность делать любой размер колёсной базы и любое количество мостов. Можно выбирать колёсную формулу 4х4, 6х6, и так далее, вплоть до 12х12. Минус такой конструкции – её дороговизна, по сравнению с обычной рамой-«лесенкой». И, если при социализме «Татра» имела возможность выпускать до 15 тысяч грузовиков в год, то сегодня, при своей цене, эти машины превратились в «штучный товар» для богатых нефтяников.
Сама независимая подвеска «Татры-148» состоит из качающихся полуосей и шарнирных механизмов. Передняя подвеска «Tatra-148» является торсионной, а задняя выполнена на продольных полу-эллиптических рессорах.Разъёмные картеры ведущих мостов перекочевали из конструкции «Татры-813». Привод к задним мостам дополнили межосевым дифференциалом, который снизил нагрузку полуосей и уменьшил износ шин на задних мостах.
70-е годы. Караван «Татр-148» в Магаданской области.
Межосевой дифференциал на «Татре-148», как и классические межколёсные, был оснащён принудительной электропневматической блокировкой, но имел раздельные кнопки включения и выключения. А для управления блокировкой межколёсных дифференциалов нужно было постоянно удерживать одну единую кнопку. Качающиеся полуоси мостов после модернизации 1979 года в значительной степени усилили, поэтому в реальной эксплуатации количество их поломок (случавшихся у «138-х», как правило, работавших с перегрузками) было сведено практически к нулю.
Вторая основная особенность конструкции – это дизельный мотор не жидкостного, а воздушного охлаждения. Несмотря на значительную мощность и большой крутящий момент!
Только «Татры», да ещё активный участник строительства БАМа – самосвал «Магирус-Дойтц» из всех серийных тяжёлых грузовиков в мире оснащались мощными дизелями без жидкостной системы охлаждения. В условиях сильных морозов это стало существенным преимуществом.
Грузовик «Татра-148» оснащали восьмицилиндровым дизельным двигателем «T 2-928-1», мощность которого составляет 203 лошадиные силы, при частоте вращения 2000 оборотов в минуту. Расположение цилиндров – V-образное, под углом 90 градусов относительно друг друга. Рабочий объём силового агрегата – 12,667 литров. Максимальный крутящий момент достигает отметки 810 Н*м, при частоте вращения 1200 оборотов в минуту. Двигатель имел воздушное охлаждение, вентилятором.
Ёмкость топливного бака составляла 500 литров. Средний расход дизтоплива находился в пределах 30-35 литров на 100 километров пути. Максимальная скорость движения, установленная производителем, составляла 80 км/ч.
На грузовик «Татра-148» устанавливалась пятиступенчатая механическая коробка переключения передач с синхронизаторами на всех передачах, кроме первой и задней. КПП «Татры» снабжалась электрическим пневмо-переключателем, что гарантировало удобство и высокую долговечность работы.
В ходе модернизации 1979 года пятиступенчатая коробка переключения передач и 2-х ступенчатая «раздатка» грузовика были значительно усилены, а их передаточные числа изменены.
Сцепление на «Tatra-148» – двухдисковое, сухое, с гидравлическим приводом. Тормозная система машины – пневматическая классического барабанного типа, с одновременным действием на все колёса.
Кабина грузовика «Tatra-148» отличается довольно значительным количеством свободного пространства: здесь спокойно могут расположиться водитель и два пассажира. Водительское кресло снабжено спинкой, сделанной с учётом анатомических особенностей человека. После модернизации 1979 года оно было оборудовано пневматической подвеской и набором регулировок. Сиденье пассажирское – это обыкновенный «автодиванчик», набитый плотным поролоном и усиленный горизонтальными мебельными пружинами-«волнами».
Несмотря на массивный капот, обзор с рабочего места шофёра достойный, благодаря внушительным габаритным размерам лобового и бокового стёкол и боковых зеркал заднего вида. Хорошей обзорности способствует и достаточно высокое расположение кабины. Для удобства доступа в салон кабина оборудована подножкой и рукояткой для хвата.
Печка в салоне «Татры-148» – зверь. Обеспечивает комфортную для работы температуру не менее +18-ти даже при 40-градусном морозе на улице. Некоторая часть автомобилей «Tatra-148», кстати, поставлялись в Советский Союз в специальном исполнении «Arktik» – в двойными стёклами и морозоустойчивыми резинотехническими изделиями. Руль в кабине «Татры» трёхспицевый, большого диаметра, как и на всех тяжёлых грузовиках того времени.
Спального места в салоне не предусмотрено. Как и кондиционера, которыми в ту эпоху оснащались только правительственные автомобили и дорогие машины миллионеров. Внутренняя отделка салона, мягко говоря, не отличается стилем и изяществом. Никаких декоративных элементов – только самое необходимое для работы. Приборная панель – с нужными датчиками и объёмными циферблатами, которые позволяли хорошо видеть все показания. Никакого пластика – здесь господствует металл.
Десятки тысяч грузовиков «Татры-148» распространились практически по всем регионам Советского Союза. Их можно было увидеть на крупных стройках и в Москве, и в Ленинграде. Но наиболее массовым их присутствие было, конечно, на севере и в Сибири.
По словам тогдашнего руководителя нижневартовского УМР-2, «водители считают эту машину больше всех подходящей к нашим условиям. Высокая проходимость, достаточный комфорт, надёжность агрегатов и воздушное охлаждение – несомненные её плюсы. Рейсы бывают длинными, морозы за 40, случись что с машиной – не надо сливать воду, и нет опасности разморозить блок».
Именно «Татры-148»стали основными единицами самосвального парка предприятий, осваивавших промышленную добычу нефти и газа на одном из самых больших в мире месторождений – Самотлорском. В этих труднопроходимых, заболоченных местах «Татра» проторила дорогу всем прочим автомобилям к местам добычи ископаемых.
Большой парк «Т-148» на севере поставил вопрос о продлении срока их службы путём капитального ремонта. 16 ноября 1981 г. на Нижневартовском авторемзаводе открыли цех по капитальному ремонту грузовиков «Татра», возведённый вместе с чехословацкими товарищами. В течение 1981–1985 гг. здесь вернули в строй 1213 «Татр-148». Помимо капремонта, завод производил их ТО, ремонт узлов и агрегатов, текущий ремонт.
Наши дни. Самосвал «Татра-148» в Омской области.
Около сотни «Т-148» работало на Хрустальненском ГОКе, в Приморском крае. «Татры-148» этого горно-обогатительного комбината перевозили руду на бункерные площадки обогатительной фабрики, работая с прицепами в составе автопоезда. Здесь «Татры-148» трудились вплоть до эпохи всеобщего развала 90-х годов.
По свидетельствам очевидцев, вес автопоезда порой превышал 50 тонн, а иногда (при неудачной загрузке, когда попадались большие камни) даже весов, рассчитанных на 60 тонн, чтобы взвесить автопоезд, уже не хватало – они зашкаливали. Но ничего, справлялись с таким перегрузом. Здесь часть «Татр-148» переоборудовали под цистерны для доставки мазута и дизтоплива на удалённые рудники, а также в седельные тягачи.
Обширным парком парком «Т-148» располагала Берелехская автобаза №5, в Сусуманском районе Магаданской области. Эти машины обеспечивали удалённые и труднодоступные районы всевозможными грузами, работая в составе автопоезда как с двухосными, так и с большегрузными трёхосными прицепами. Бывшие работники этого автопредприятия также свидетельствуют о регулярной работе со значительным перегрузом и впечатляющей выносливости чехословацких грузовиков.
70-е годы. «Татра-148» в района Самотлорского месторождения.
Даже при полной нагрузке кузова,плюс с более чем 20-тонным прицепом,«Татра-148»спокойно преодолевала затяжные крутые подъёмы (до 30градусов). Без прицепа этой модели вполне были по силам и 45-градусныее подъёмы.
Трудились «Татры-148» и на многих советских «стройках века». В том числе и на строительстве Чернобыльской АЭС. После ввода этой станции в строй несколько десятков «Tatra-148» остались при АЭС, а после аварии вместе с прочей многочисленной техникой пошли на утилизацию как получившие сильнейшую дозу радиоактивного облучения.
В Казахской ССР «Татры-148» даже использовали даже на уборке урожая зерновых. Причём грузовики тянул там за собой состав из трёх прицепов «3ПТС-12», так что полный вес автопоезда доходил до 100 т. На одном карьере на грузовой платформе S3 установили передвижную насосную станцию, для оперативного осушения забоев.
Совсем необыкновенной была работа «Татр-148» на усть-каменогорских рудниках, где они производили перевозки прямо под землёй, по подземным выработкам. И вплоть до краха советской экономики там использовали старые «148-е», так как заменить их более современными «Татрами-815» было нельзя: высота выработок составляла только 2,7 м.
Зная удивительную выносливость «Т-148» к перегрузкам, для повышения грузоподъёмности борта кузовов этих грузовиков наращивались более, чем на треть. И машину, и прицеп «переобували» в шины большей размерности – 12,00-20. По свидетельству современников, в летний период на таких вечно тяжело гружёных автопоездах для лучшего охлаждения двигателя зачастую снимали весь капот целиком и ездили вовсе без него.
Те, кому приходилось осуществлять ремонт «Татры-148», отмечают, что двигатель на ней отличается очень удачным расположением. Габаритные размеры подкапотного пространства, а также система крепления, – всё способствует максимальному удобству ремонта и текущего техобслуживания, все узлы и расходники находится в пределах лёгкой доступности.
Все водители говорят о прочности подвески и ходовой части, универсальности, высокой производительности, превосходной проходимости этой машины: «какие бы ни были буераки, она спокойно к рельефу местности приспосабливалась»,
По нынешним меркам, у «Татры-148» большой расход топлива и очень спартанские условия труда в кабине. Но это по стандартам нашего времени, а для 70-х годов и эти показатели были весьма достойными.
Удивительно, но в ряде регионов эти «заслуженные автомобили-ветераны» выставлены на продажу. И не в качестве музейных экспонатов, а как работающие грузовики на ходу! Цена находится в пределах 200-250 тысяч рублей.
trucksreview.ru
Некоторые коллекционеры собирают в своих гаражах «Мустанги» или редкие модели «Понтиаков GTO». Эти люди ничем не выделяются среди других коллекционеров. А ведь можно приобрести автомобиль, который в потоке будут узнавать только некоторые единицы, и получать дьявольское удовольствие, когда в попытках опознать машину человек пытается найти взглядом шильдик или лезет в интернет в поисках модели. А ведь есть еще такие машины! Одна их них - «Татра-613». Нет, это не самосвал, а легковой автомобиль. Данный экземпляр -достаточно редкий, однако в свое время был культовым. Им пользовались преимущественно партийные деятели и крупные директора различных предприятий.
Естественно, партийные деятели не особо хотели передвигаться по личным и деловым вопросам на обычных авто типа «Жигули».
Тем, кому повезло, предназначались «Чайки» и «ЗИЛы». А что же делать тем людям, которым не по чину садиться в обыкновенную «Волгу», а более роскошные авто им еще не положены? Вот для них и предназначалась «Татра-613». Данные автомобили изготовлялись в Чешской Республике.
Завод по производству транспортных средств был создан еще в 1850 году Игнацем Шусталой. Компания занималась изготовлением колясок и бричек. Позже она расширилась. Заводы были не только в Чехии, но и в Берлине, Вене, Вроцлаве и даже на Украине. В 1897 году на свет выпустили один из первых легковых автомобилей в Центральной Европе. Назвали машину «Президент». В 1917 году компания сменила название, а через два года появился значок и надпись «Татра». Так называется горная система. После Второй Мировой войны корпорацию национализировали. На заводах производили грузовые автомобили, а также роскошные легковые машины. Данный автопроизводитель успешно просуществовал вплоть до 2013 года. Затем корпорацию продали на аукционе.
С 1956 по 75 год в Чехии, а тогда в Чехословакии, производили очень интересное авто – «Татра-603». Это автомобиль сугубо представительского уровня, на котором в Советском Союзе ездил зам. председателя КГБ. Машина отличалась заднемоторной компоновкой и уникальным, роскошным на то время дизайном. Однако годы неминуемо берут свое, и этот люксовый автомобиль устарел. В Чехии приняли решение обновить модель.
Дизайн заказывали в итальянском ателье Carrozzeria Village. Но итальянские дизайнеры создали внешность по образцу. Они переработали эскизы чехословацких инженеров, которые во многом (если не во всем) были определяющими в концепции нового авто. И хоть силовой агрегат так же, как на 603-й, остался сзади, компоновка автомобиля сильно изменилась. Но это работа инженеров. А дизайнеры получили очень непростую, практически невыполнимую задачу – нарисовать идеальный, не похожий ни на что другое ранее, крупный и длинный легковой автомобиль с задним расположением мотора. И нужно сказать, что они отлично справились с этой задачей. Новый продукт выглядел оригинально и уникально. Трудно было спутать машину с чем-то еще. В новом дизайне полностью убрали тяжеловесность. Кроме этого, кузов отличался высокими аэродинамическими характеристиками. К 70-му году в Италии собрали целых три образца автомобиля «Татра-613». Фото легендарного люксового авто можно увидеть в нашей статье. Эти экземпляры отличались друг от друга разной внешней отделкой. Также было два типа кузова: седан, а также двухдверное купе. От последнего решено было отказаться, а вот седан пошел в серию.
Один автомобиль “Татра-613” из трех прототипов в 1971 году отправили в СССР для проведения испытаний. Уже тогда в СССР работал полигон с отличной инфраструктурой – Дмитровский. Именно туда и попал автомобиль.
Как и сегодня, тесты включали в себя несколько этапов. Ускоренный ресурсный тест тогда тоже проводили. Общественность смогла впервые увидеть этот люксовый автомобиль в 1973 году. “Татра-613” была показана на выставке в Праге. В серию машина запустилась в 1975 году на филиале завода в Пршиборе. Сборка велась полностью вручную. Объемы производства не отличались размером – не более 1000 экземпляров за год. Производство свернули в 1996 году. За весь период было изготовлено четыре версии.
Сказать, что «Татра- 613» - это редкий автомобиль, значит не сказать ничего. Вместе с уникальным экстерьером данное авто становится загадкой на российских дорогах. Маленький значок бренда на радиаторной решетке рассмотреть очень трудно. Поэтому среди «Лексусов», «Ленд-Крузиеров», «Бентли» и других машин «Татра» остается загадкой.
Кто-то может заметить в дизайне автомобиля сходство с «Ситроеном», некоторые находят в нем черты «Сааба». Есть люди, которые могут угадать в «Татра-613» даже «Ренж-Ровер», только более плоский.
Машина довольно крупная и отнюдь не бюджетная. Нужно очень хорошо знать автомобильную историю, чтобы распознать в ней представителя восточноевропейского автопроизводства. Если взглянуть на авто сбоку и сзади, то кузов просто уникальный и безупречный во всем. Но вот с передней частью у итальянцев явно что-то пошло не так. «Передок» напоминает ящик для рассады. Но вопросы к этой части возникаю редко. Дизайн очень гармоничный и своеобразный. Необычно выглядит и задняя часть. И пускай задние фонари похожи на «Мерседес W123», однако «плавники», которые проходят вдоль заднего стекла, вносят в облик немного фантастики. Кстати, за счет плавников кузов становится похож на лифтбек. Хотя по факту это обыкновенный седан. Нельзя не увидеть две выхлопные трубы. Они шли уже с завода.
Об интерьере можно сказать, что здесь итальянцы уже не работали. Дизайн приборной панели – на «троечку». Но тогда это было в порядке вещей для служебных авто. Можно улучшить панель «Татра-613».
Тюнинг сегодня позволяет сделать очень многое. Есть удобный задний ряд, где чиновник может уютно разместиться. Но и передние места очень удобные.
Интересные решения применялись тогда в автомобиле «Татра». Легковые автомобили 613-й модели выделяются из общей серой массы даже сейчас. Вроде бы компоновка заднемоторная, но она гораздо ближе к среднемоторной. Двигатель расположен прямо над задней осью. С одной стороны, это заслуга хорошей развесовки, а с другой – силовой агрегат ушел далеко в прошлое, что затрудняет его обслуживание.
В автомобиле «Татра-613» двигатель представляет собой не что иное, как настоящий V8. Данный агрегат способен выдавать 143 л.с, но возможно и поднять характеристики, расточив блок. Тогда мощность вырастет до 170 сил. Объем двигателя – 3,5 л, что для восьмицилиндрового агрегата вполне нормально. Работает двигатель только на бензине А95. При этом расход топлива не самый маленький – даже при движении по трассе аппетит легко переваливает за 15 литров. При этом автомобиль может двигаться со скоростью 190 км/ч. Особенность этого двигателя – два карбюратора. Система охлаждения здесь воздушная. А если открыть капот, то первое, что бросится в глаза – это турбина, которая используется в системе охлаждения. Воздух, который попадет в фильтр, нагревается за счет отработанных газов. Система отопления представляет собой независимые печки, работающие на бензине. Одна из них расположена в центральной части панели, а вторая – в передней.
Ее так просто не увидеть – она скрыта под полом в багажнике. Что касается трансмиссии, то для автомобиля представительского класса «Татра-613», технические характеристики которой можно сравнить с некоторыми моделями «Ренж-Ровер», предусматривалась автоматическая коробка. Есть и 4-ступенчатая МКПП.
Итак, мы выяснили историю и технические характеристики чешской "Татры" 613-й модели. Сейчас эту машину редко можно увидеть даже в руках коллекционеров. Для ежедневной езды такой автомобиль не годится. Запчастей на него нет. Кроме того, мотор был достаточно тяжелым в обслуживании. Через несколько лет производство свернули, а на базе 613-й создали 700-ю. Но и ее нечасто встретишь на просторах Российской Федерации.
fb.ru
Михаил Соколов, фото из архивов Е. Кочнева, А. Новикова, С. Андреева, Л. Суславичюса, Я. Арбугина, В. Баранова и автора
Об этой выдающейся и легендарной чехословацкой машине вполне можно написать целую книгу, и даже не одну. Одной из ярких страниц, несомненно, будет рассказ о покорении этой техникой необъятных и в большинстве своем суровых просторов СССР.
В октябре 1938 г. после аннексии Чехословакии компания Ringhoffer-Tatra Werke AG, к тому времени входящая в немецкий концерн Ringhoffer, переключилась на выпуск двигателей для танков, лёгких армейских вездеходов, грузовиков и колёсно-гусеничных бронетранспортеров SWS для вермахта.
Но самым значительным достижением той поры стала оригинальная и уникальная конструкция грузовиков Tatra: двигатели воздушного охлаждения, центральная несущая труба хребтовой рамы, независимая подвеска колёс и отменная проходимость по бездорожью. В классе тяжёлых машин вермахт тогда не имел ничего подобного, поэтому уже в 1939 г. был налажен выпуск 3-осного 6,5-тонного грузовика Tatra 81 (6х4). И хотя сам он не получил распространения (изготовили менее 200 шт.), в конце 1940 г. стал основой для нового трёхосного грузовика Tatra 111 (6х6) полезной нагрузкой 6,35 т, в конструкции которого использовались как традиционные фирменные решения, так и новые.
Так называемая рама-труба представляла собой сложную, составную из 7 отдельных узлов конструкцию. В неё входили передний мост с подвеской и рулевым механизмом, передняя трубчатая вставка, картер дополнительной КП, средняя вставка, средний мост, межмостовая вставка с подвеской и задний мост со стояночным тормозом. Каждая часть имела круговые фланцы для соединения между собой, а все остальные узлы и агрегаты монтировались уже на этом хребте.
В то время столь тяжёлую машину с независимой подвеской не выпускал никто. Лишь рама-труба позволила применить для всех мостов качающиеся полуоси, обеспечивавшие отличную работу подвески при движении по бездорожью с высокой скоростью. Еще один камень преткновения для конструкторов – шарниры полуосей – у «Татры» был решён самым простым способом: при вертикальном качании полуосей их фланцы просто обкатывались по шестерням вала ГП. А чтобы величина фланцев-сателлитов обеих полуосей была одинаковой, поступили весьма оригинально – левые колеса задних мостов сдвинули на 45 мм вперед по отношению к правым. Новыми стали коленчатый вал в роликовых подшипниках, передняя подвеска на ¼-эллиптических рессорах совместно с тягами, установленными V-образно под углом 45°. Качающиеся полуоси задних мостов опирались на закреплённые на межмостовой вставке перевернутые полуэллиптические рессоры и удерживались тягами, тоже расположенными под 45°.
Отличалось от традиционного и рулевое управление: к каждому поворотному кулаку шла собственная продольная тяга, а задние концы их соединялись оригинальной поперечной тягой, состоявшей из двух частей, охватывавших хребтовую раму сверху и снизу. На нее воздействовал рычаг, насаженный на вал пары «червяк и палец» рулевого механизма «Росс».
Необычным было и крепление двигателя: основой являлась дополнительная КП, а к ней крепились основная 4-ступенчатая КП вместе с двигателем, образуя единый жёсткий узел, на котором вдобавок держалась и передняя стенка деревометаллической кабины (!). Передний мост сделали отключаемым, дифференциалы задних ГП снабжались блокировками, тормозная система была пневматической.
В течение 1941 г. шли испытания и доводка, а серийный выпуск Т-6500/111 начался в 1942 г. Первые партии шли в войска Венгрии и Румынии, где сначала вызывали много нареканий (низкий ресурс 210-сильного дизеля, поломки узлов шасси и т. д.). Поэтому в марте 1943 г. машину улучшили, ограничив мощность до 180 л.с., усилив задние мосты и увеличив грузоподъёмность до 8–8,5 т.
Осенью 1943 г. во время сокращения номенклатуры автопарка вермахта, когда производство всех прочих машин класса от 6,5 т и выше было прекращено, «Татры» оказалась единственными тяжёлыми грузовиками Третьего рейха. Теперь их оснащали угловатыми фанерными эрзац-кабинами и отправляли в том числе и на Восточный фронт. Всего для вермахта изготовили 1445 единиц Tatra 111.
В первых числах мая 1945 г. город Копрживнице (Koprivnice) – родина «Татры» – был освобождён Красной Армией, и заводчане преподнесли освободителям подарок – 10 экземпляров «111-х», собранных из запчастей. Если не считать захваченных у немцев трофеев, это были самые первые «Татры» на службе в Красной Армии. Меж тем качество изготовления этой чрезвычайно удачной конструкции было тогда далеким от идеала, поэтому с наступлением мирной жизни шла постоянная модернизация: «вермахтовские» эрзац-кабины стали делать из стальных листов на деревянном каркасе, увеличили качество и надёжность комплектующих, а к 1949 г. все «111-е» стали 10-тонными.
Официальные поставки в СССР единственного импортного грузовика Tatra 111 начались в 1945 г. и продолжались до 1955 г. Итогом его испытаний в НАМИ стали весьма положительные отзывы и рекомендации о дальнейшей закупке. К 1949 г. в Союзе насчитывалось уже 440 грузовиков «Татра-111». Казалось бы немного, но каждая «Татра», работая с одним или несколькими прицепами, заменяла добрый десяток «газонов» и ЗИСов. К тому же эти самые мощные, проходимые и надёжные на тот момент машины работали в чрезвычайно тяжёлых условиях – на бездорожье Севера и Сибири, где другие автомобили оказывались просто бессильны. К тому же у «Татр» было ещё одно неоспоримое преимущество – дизель воздушного охлаждения, который невозможно разморозить и легче обслуживать.
Так, спустя короткое время Tatra 111 из суровых реалий Второй мировой войны попала в не менее суровые условия сталинских лагерей. Нет, разумеется, работали на них не зеки, а вольнонаемные водители, но эксплуатация ранних Т-111 в СССР проходила в самой сердцевине ГУЛАГа, о чём сохранилось немало свидетельств:
«По Колымскому шоссе мимо пересылки весело и быстро проносились вглубь Колымы грузовики. Это были наши трехтонные ЗИСы и еще более крупные, мощные машины, явно не наши, но и не американские. Позже выяснилось: это чехословацкие «Татры» (из автобиографической повести А. Жигулина «Чёрные камни». Колымский край, осень 1951 г.).
Кроме Сибири наиболее крупная партия ранних самосвалов Tatra 111S1 была направлена на строительство канала Волга–Дон (там работали сотни «Татр»). Увы, их судьба была печальной: неумелая эксплуатация и безжалостная перегрузка в считаные месяцы превратили новенькие самосвалы в металлолом.
Кстати, в советской прессе той поры освещалась лишь машина (как один из успехов чешского автопрома), но почти ни слова не говорилось о ее закупках и работе в нашей стране. Ещё одна примета эпохи: импорт (как чуть позже и австрийских OAF) не афишировали. Поначалу это удавалось, так как до 1952 г. Tatra 111 собирали лишь небольшими партиями, из которых большинство поступало в СССР, а остальные в основном в армию ЧССР. Однако к середине 1950-х уже около 2000 «Татр» работало в Якутии, Магаданской и Кемеровской областях, на Урале и в Казахстане.
Со временем менялась конструкция двигателя и других узлов Tatra 111. В начале 1950-х их стали комплектовать новыми, более массивными и выдвинутыми вперед бамперами, а с середины 1953 г. выпускалась модель Tatra 111R с новой цельнометаллической кабиной, укороченной бортовой платформой и модернизированным дизелем 111А (кстати, та кабина была создана для двухосного грузовика Tatra 128, а уж потом закрепилась на поздних «111-х»). Вместо прежних подножек-площадок на Tatra 111R применили упрощённые подножки-стремянки, однако их, как менее удобные, в СССР шофёры часто переделывали на прежние.
По мнению наших эксплуатационников, конструкция Т-111 хорошо отвечала специфике именно северных условий – зимой она не нуждалась в воде, да и в жару можно было не опасаться закипания радиатора. Со своими обязанностями в европейской части СССР «Татры» справлялись легко. Гораздо труднее были условия на Севере и в Сибири, где зимой их двигатели не глушили помногу дней подряд, а какой-либо технический сервис отсутствовал на протяжении 2000 км и более. Здесь даже у «111-х» некоторые детали начинали преждевременно изнашиваться и ломаться. Для решения этих проблем были налажены прямые связи с заводом «Татра», куда адресовали пожелания и претензии, а на местах создавались специализированные базы обслуживания и ремонта, куда для обучения наших механиков приезжали специалисты из ЧССР.
В тяжёлых условиях Якутии и Магаданской области, где водитель в пути мог рассчитывать только на себя и выносливость своей «Татры», прежде чем посадить его за руль, в течение целого года обучали устройству Tatra 111. Только отработав слесарем и хорошо научившись ее ремонтировать, шофёры допускались к дальним рейсам.
В феврале 1958 г. якутские водители Герасименко и Исанкулов оказались в числе первых счастливчиков, вытянувших жребий, дающий право вести новые самосвалы Tatra 111S1 по тысячекилометровой трассе Осетрово–Киренск–Мухтуя–Мирный. Спустя 2 года на встрече с корреспондентом чешского телеграфного агентства З. Ногачем они дали квалифицированную характеристику этим грузовикам:
«Татры» – это прекрасные машины с хорошими моторами, высокой проходимостью и большой грузоподъёмностью. Замечательно и то, что они имеют 3-стороннюю разгрузку кузова, что особенно ценно в наших условиях, где не всегда есть достаточно места для выгрузки. Однако конструкторам надо обратить внимание на производство более прочных рессор. Кроме того, капроновые «чулки», надеваемые на задние мосты, не выдерживают наших морозов, следовало бы сохранить кожаные «чулки», как это было на машинах первых выпусков».
На «111-х» той поры действительно оказались неустойчивыми к нашим морозам удерживавшие смазку кожухи мостов, так называемые «капроны». Порой в первом же рейсе они выходили из строя. Наши водители обычно ставили вместо них сшитый в два слоя промасленный брезент.
Многое делалось для повышения грузоподъёмности машин. Своими силами шофёры и слесари оборудовали двухосные и одноосные прицепы (было изготовлено 30 шт.), что позволяло затем брать груз в 1,5–2 раза больше обычного. Вскоре стало известно о почине еще одного шофёра Мухтуйской автобазы. Вернувшись из рейса, водитель «Татры» М. Хаймин пришел в контору управления и написал обязательство сделать 6 рейсов до Осетрово, т. е. вдвое больше нормы. Относительно машины Хаймин сказал так:
«Как показали первые дни работы, «Татры», несмотря на свою громоздкость, очень послушны рулю, успешно преодолевают дорожные препятствия и берут большой груз. Поэтому я решил в марте, до наступления распутицы, сделать на своей машине не менее шести рейсов в Осетрово и обратно, и призываю сделать то же и других водителей «Татр».
Кстати, уже в 1961 г. работники Мухтуйской автобазы получили в подарок Tatra 111 с мощным холодильником-рефрижератором австрийского производства. Рассчитанный на 13 т продуктов, летом он стал просто незаменим. Водить эту «Татру» поручили опытному шоферу Виктору Баранову.
В начале 1959 г. порцию долгожданных «111-х» получила и Артыкская автобаза, 50 машин прибыли на станцию Большой Невер, откуда выехали в Алдан. Здесь их уже ждали две автоцистерны с горючим. Было решено вести «Татры» отдельными звеньями по 5 машин, каждая из них везла по 6 т груза. По дороге с интервалом 200 км на «Татрах» меняли масло и промывали фильтры. Через сутки первая колонна доехала до Якутска, преодолев 1300 километров, 8 машин доставили вагонетки, трансформатор и другое оборудование для Джебарики-Хая, да и для своей автобазы «111-е» везли электростанцию и запас покрышек. Затем 3 машины ушли в Усть-Неру.
В Артыке к тому времени уже было четыре «Татры», о которых шофёры очень хорошо отзывались. Каждая могла тянуть два прицепа, а общий вес груза достигал 30–50 т. И хотя с таким сверхнормативом они двигались с небольшой скоростью, всё равно получался солидный выигрыш в тоннокилометрах. Зимний путь из Якутска в Магадан при средней скорости 25 км/ч занимал до 20 дней, но несмотря на работу с перенапряжением, «111-е» довольно редко выходили из строя.
Принимая новую «Татру», водитель Артыкской автобазы В. Белкин думал: «Можно ли эксплуатировать ее, продлевая межремонтные пробеги, как на отечественных машинах?» Дизельный тяжёлый грузовик был для него новым. Для начала он решил усвоить, какую нагрузку испытывает машина при каждом режиме. Постепенно выработались навыки: по возможности не давать двигателю нагрузку на малых оборотах, избегать рывков на подъёмах и при переходе с высшей на низшую передачу, ни в коем случае не «рвать» при выезде из трудных мест, плавно преодолевая ухабистые участки.
В дизеле Т-111 имелся основной фильтр тонкой очистки масла, который периодически поворачивался приводом через тяги от педали сцепления. Белкин особо не доверял этому устройству, так как в процессе работы появлялся износ в шарнирах и при неполном выжиме сцепления сердечник фильтра не проворачивался, а фильтр в итоге так забивался, что препятствовал смазке. Поэтому при каждом поднятии капота шофёр не забывал проворачивать сердечник до появления легкости. К тому же Белкин со своим сменщиком В. Бахмацким установили дополнительный фильтр очистки топлива, использовав сетчатый элемент со списанного ленд-лизовского Diamond T-980.
Передний ведущий мост «Татры» в этих условиях был включённым почти всё время, кроме участков, где машина шла свободным накатом. Постоянное его использование считалось нормальным, если он включался без зажима на ходу. Но нельзя было допускать чрезмерного пополнения смазки в ступицах, чтобы сохранить сальники и герметичность в них. Вместе с тем практика показала возможность увеличения срока службы обоих задних мостов.
«111-я», на которой работал Белкин, прошла до капремонта двигателя 96 500 км (лишь с одной заменой поршневых колец). Только раз меняли передние рессоры, раз – аккумуляторы и накладки тормозных колодок. При этом на ремонтах было сэкономлено более 140 000 руб. Дальнейший опыт показал, что «Татра» в паре с 8-тонным прицепом могла ходить без капремонта и разборки агрегатов до 150 000 км.
К середине 1960-х количество мест путевого ремонта и отдыха на якутских трассах увеличилось, что позволило ограничить время нахождения за рулём 10–11 часами. Известен случай, когда «Татра» провалилась под лёд. Спустя время грузовик был поднят (т. е. вырублен изо льда), после чего завели двигатель, и автомобиль вновь поехал.
Кроме бортовых и самосвалов выпускали и в небольшом количестве поставляли в СССР другие исполнения Т-111: карьерные короткобазные самосвалы Tatra 147DC-5 с кузовами ковшового типа, цистерны, фургоны с различным оборудованием, гидравлические автокраны HOJ, HSC-4 и HSC-5, экскаваторы D-030 и D-031, буровые установки, гудронаторы и т. д. Их комплектовали только цельнометаллическими кабинами.
В процессе эксплуатации в СССР на Т-111 устанавливалось и немало отечественных надстроек: фургонов, цистерн и т. д. Пробовали Т-111R и в качестве тягача горного автопоезда-лесовоза. В ноябре–декабре 1961 г. лаборатория горного автотранспорта леса Кавказского филиала ЦНИИМЭ проводила сравнительные испытания лесовозов МАЗ-501 и Т-111 с двухосными роспусками 2-Р-15Т и лесовоза Praga-V3S с одноосным роспуском 1-Р-8Тм (оба – горные роспуски, оборудованные тормозами). Машины использовали в Горяче-Ключевском леспромхозе на вывозе хлыстов по грунтовой дороге с крутыми подъёмами, спусками и поворотами в период ежедневных дождей и ночных заморозков. «Татра» показала наилучшие результаты: наибольшую рейсовую нагрузку (22,4 м3), наивысшую техническую скорость (29,5 км/ч), а часовая транспортная работа у неё оказалась на 85% выше, чем у отечественного МАЗ-501. И это при том, что расход топлива у «Татры» получался на 40% меньше, чем у МАЗа, и лишь немного превышал расход более лёгкой «Праги». Заключение комиссии гласило: «Данные испытаний дают основание настойчиво рекомендовать применение на вывозке леса в горных условиях большегрузных тягачей «Татра» с тремя ведущими мостами и двигателем мощностью 180 л.с. и более».
С 1955 по 1970 г. на основе Т-111 изготавливали и специальный тяжёлый балластный тягач Tatra 141 для буксировки прицепов массой до 100 т, в то время единственный автомобиль такого типа во всем соцлагере. Выпущенный в количестве 5000 экземпляров, он отличался двойной 7-местной кабиной на деревянном каркасе, короткой базой, установкой бортовых планетарных редукторов и блокировок всех дифференциалов. Максимальная скорость Т-141 не превышала 45 км/ч.
Модернизированный же базовый вариант 111R производили вплоть до замены всего модельного ряда новым семейством Tatra 138 в октябре 1962 г. Всего же с мая 1945-го из цехов завода вышло около 33,5 тыс. различных версий Tatra 111, из которых почти 15 тыс. ушло на экспорт в 58 стран мира, но более половины – 8290 единиц – поступило в СССР.
Еще в 1970-х классический облик «Татры-111» встречался на дорогах всего СССР от Западной Украины до Дальнего Востока, от Крайнего Севера до Средней Азии. Но время шло, машины изнашивались, списывались и постепенно уходили в небытие, заменяясь новой техникой, в том числе и «Татрами» последующих моделей.
Некоторые экземпляры из эксплуатировавшихся в СССР «111-х» попали в кадры отечественных кинофильмов: «Человек-амфибия» (1961 г.), «Стежки-дорожки» (1963 г.), «Происшествие, которого никто не заметил» (1967 г.), «Нюркина жизнь» (1970 г.) и др. А пользуясь тем, что ранние версии машины поставлялись в вермахт, их нередко снимали и в роли немецких грузовиков в кинофильмах о войне: «Живые и мёртвые» (1964 г.), «Один шанс из тысячи» (1967 г.), «Дожить до рассвета» (1974 г.) и др.
До наших дней на территории России уцелел всего один экземпляр, завезённый в Магаданскую область в 1950-х. В 1973 г. коллектив Берелехской автобазы № 5 установил один из последних остававшихся Tatra 111S2 на пьедестал. Этот сооруженный у цеха ремонта памятник был данью уважения машине-труженице и символом советско-чехословацкого сотрудничества. Но увы… С развалом СССР всё пришло в упадок, в том числе и автобаза, оказалась заброшенной и «Татра». Отстояв без малого 40 лет под открытым небом, легендарная машина вызывает сейчас лишь жгучее чувство жалости и стыда. Стыда, поскольку в Чехии и Словакии наши ретроавтомобили пребывают в несоизмеримо лучших условиях. Возьмётся ли кто-нибудь за спасение этого уникального экземпляра знаменитой на весь мир машины, даже по дизайну признанной одной из лучших разработок, где форма наиболее точно отвечает назначению?.. Неизвестно. Но все же хочется верить…
| Тип | Бортовой | Cамосвал с разгрузкой на 3 стороны (самосвал с разгрузкой назад) | Бортовой |
| Годы выпуска | 1943–1949 | 1946–1953 (1952–1962) | 1953–1962 |
| Грузоподъёмность, кг | 8000–8500 | 10 240 | 10 000 |
| Масса буксируемого прицепа, кг | 16 000 | – | 22 000 |
| Снаряжённая масса, кг | 8350 | 9250 (9260) | 8600 |
| Габаритные размеры, мм | 8550х2500х3100 | 8320х2500х2504 (7430х2500х2570) | 8300х2500х2880 |
| Колёсная база, мм | 4175+1220 | 4175+1220 (3825+1220) | 4175+1220 |
| Клиренс, мм | 270 | 290 | |
Двигатель:
| Т103 (V850), дизель, V-12 14 825 180 при 1800 мин-1 | Т111 (V950), дизель, V-1214 825 180 при 1800 мин-1 | |
| Платформа: размеры платформы, мм | Деревянная 5500х2350х600 | Деревянная (металлическая) 4740х2350х400 (3940х2340х480) | Деревянная 5000х2340х500 |
| Колеса | Дисковые, обод 7,33V-20 | ||
| Размер шин | 10,50-20 (270-20) | 11,00-20 | |
| Максимальная скорость с полн. нагрузкой, км/ч | 60 | 61,5 | 62 |
| Расход топлива, л/100 км | 38 | 35 | 34 |
www.gruzovikpress.ru
К слову, ремонтировать этот мотор проще, чем многие другие. Во-первых, нет жидкостной системы охлаждения, а во-вторых, доступ к его агрегатам настолько удобен, что даже серьёзные работы можно производить без снятия двигателя. Так, стоп! Мы же забыли о цифрах, а без них половина читателей уже заснула. Исправляемся. Дизель ТЗ-929 имеет те же соотношения диаметра цилиндра и хода поршня, как и все остальные моторы из тех, что ставили на ранние 815 Татры: 120х140 мм. Мощность составляет 283 л. с., объём двигателя – 15,8 л. Помимо такого агрегата можно было встретить ТЗ-928 V8 (12,7 л, 231 л. с.), ТЗ-930-30 V12 (19 л, 320 л. с.) и ТЗ-930-53 (19 л, 360 л. с.). В Советском Союзе души отдельных приверженцев жидкостного охлаждения не принимали чешские дизели, отчего на Татрах можно было встретить каноничный ЯМЗ. Однако вернёмся к нашему «воздушнику».
Если нет воды (или тосола), то нет и обычной системы отопления. А греться как-то было нужно, поэтому выход очевиден – независимый отопитель. Это устройство, по видимости, тоже внесло свою лепту в список причин нелюбви некоторых водителей Татр. Хотя раз в год отопитель необходимо обслуживать. Разбирать, чистить котёл, проводить диагностику. Наши люди не больно-то любят ковыряться в устройстве без необходимости, поэтому ждать, когда отопитель сдохнет, а потом материть его создателей, было доброй традицией. И зря, если всё делать как положено, то он вполне надёжен.
Запуск отопителя производится из кабины, но обратим внимание на его размещение и расположение его заслонок, которые хорошо видны при открытом капоте на «морде» кабины. Заслонки устроены таким образом, что тёплый воздух можно направить на мотор. И это очень удобная функция, которая облегчает запуск двигателя в мороз. Так как жидкости в моторе нет, греть в нём нечего, кроме самого железа. Тут-то и помогает независимая печка. Включаем её, греем дизель и запускаем его уже чуть тёплым. Весьма удобно, если, конечно, отопитель исправен. Пожалуй, хватит теории, руки уже чешутся покрутить руль.
www.kolesa.ru
Солдаты из Копршивнице
Сергей ЕгоровФото Tatra, SVOS, Vývoj Martin, бюро информации для прессы правительства Индии, Министерства информации и телерадиовещания Индии
Сегодня Tatra Trucks a.s. осталась единственным изготовителем грузовиков в Чехии («ГП» № 5, 2014 г.). Несмотря на скромный объём производства, составивший в прошлом году 763 автомобиля, фирма продолжает оставаться одним из признанных разработчиков колёсных военных транспортных средств и предлагает четыре семейства армейских грузовиков, удовлетворяющих потребности самого взыскательного заказчика.
Историю фирмы Tatra можно считать по-своему уникальной: находясь на одном месте, она четырежды меняла свою государственную принадлежность и теперь является старейшим автопроизводителем Центральной Европы.
В состав Чехословакии, образованной в ноябре 1918 г. после распада Австро-Венгерской империи, вошли исторические регионы Богемия и Моравия. На территории вновь образованной республики оказалась и фирма Nesselsdorfer Wagenbau из моравского городка Нессельсдорф, занимавшаяся выпуском автомобилей и железнодорожных вагонов.
Автомобильное производство зародилось на фирме ещё в 1897 г., а с 1916 г. она строила грузовики моделей TL-2 и TL-4 для армии Австро-Венгрии. В 1918 г. в ходе «славянизации» германских названий населённых пунктов городок получил имя Копршивнице, а фирма – Kopřivnicka’ vozovka. В следующем году автомобили предприятия стали носить марку Tatra, в честь горной системы Татры, а в 1924 г. так стали называть и саму фирму.
В 1923 г. в серию пошла легковая малолитражка Tatra 11 с двигателем воздушного охлаждения и оригинальной ходовой частью, разработанной главным конструктором фирмы Гансом Ледвинкой (1878–1967 гг.). Основой автомобиля была хребтовая рама в виде полой трубы, внутри которой проходил карданный вал. Задние колёса крепились к отходившим от трубы качающимся полуосям на поперечной рессоре. Такая конструкция облегчала вес машины и улучшала плавность хода, что было актуально при широком распространении в те годы грунтовых и мощёных дорог.
Следующим шагом стало внедрение изобретения Ледвинки на грузовых автомобилях. Особенно оно пришлось кстати на машинах с полным приводом, так как независимая подвеска с большим ходом колёс улучшала проходимость на бездорожье и снижала тряску при езде, а трубчатая рама обеспечивала высокую стойкость к кручению и изгибу, возникающим при преодолении пересечённой местности. Все карданные передачи проходили внутри трубы и полуосей, что, с одной стороны, усложняло конструкцию, но с другой – защищало элементы трансмиссии от механических повреждений, повышая живучесть ходовой части. Первоначально кузова грузовиков крепились к трубчатой раме при помощи стоек, но в 1930-х годах кузова с ходовой частью стали соединять вспомогательными рамами различной конструкции.
В 1935 г. после объединения фирмы Tatra с пражской вагоностроительной фирмой Ringhoffer образовалось общество Ringhoffer-Tatra.
В октябре 1938 г. окрестности Копршивнице в результате Мюнхенского сговора были аннексированы нацистской Германией и оказались в составе Третьего рейха, а завод Ringhoffer-Tatra стал строить автомобили уже для новой власти. К периоду оккупации относится создание известного грузовика Tatra 111 («Tatra-111 – грузовик с постамента» и Яркий след «Сто одиннадцатых») с формулой 6х6. Дизельный двигатель воздушного охлаждения типа V12 мощностью 210 л.с. позволял эффективно эксплуатировать машину как в жару, так и в мороз. Сборку Tatra 111 грузоподъёмностью 6,5 т начали в 1943 г., а в следующем году грузоподъёмность повысили до 8 т. Масштабы выпуска таких сложных для военного времени автомобилей были невелики и до конца войны Вермахт получил их в количестве 906 штук.
После освобождения Чехословакии фирма Ringhoffer-Tatra была преобразована в национальное предприятие Tatra, а Ганс Ледвинка за коллаборационизм шесть лет провёл в тюрьме. Грузовики Tatra 111 стали главной продукцией завода, и в различных модификациях их выпускали вплоть до 1962 г. с репутацией прочных и надёжных машин.
Переход Чехословакии в социалистический лагерь в 1948 г. с последующим участием в СЭВ и Варшавском договоре стал стимулом для дальнейшего развития местной автомобильной и оборонной промышленности. В течение первого послевоенного десятилетия на предприятии Tatra помимо выпуска грузовиков двойного назначения Tatra 111, 128 (4x4) и 805 (4x4) были созданы специальные военные транспортные средства: командирские вездеходы Tatra 802, 803, 804, заднемоторная амфибия Tatra 801, гусеничный плавающий транспортёр Tatra 807, полугусеничные тягачи Tatra V926, V985 и 809. По разным причинам серийно их не выпускали. Кроме автомобилей предприятие строило для армии Чехословакии полугусеничные бронетранспортёры ОТ-810, представлявшие собой доработанный немецкий бронетранспортёр Sd. Kfz. 251.
В 1967 г. параллельно со сборкой машин модели 138 был начат выпуск бескапотных грузовиков Tatra 813. Они сохранили фирменную конструкцию с трубчатой рамой и качающимися полуосями, но были спроектированы по модульному принципу. Это позволяло создавать автомобили различного назначения с высоким уровнем унификации: от двухосных магистральных седельных тягачей до крановых шасси и балластных тягачей с колёсной формулой 8х8. Помимо стандартной кабины машины могли комплектовать и четырёхдверной кабиной повышенной вместимости.
Наиболее известными представителями этого семейства стали четырёхосные армейские грузовики, получившие обозначение Tatra 813 8x8 и прозвище Kolos. Они имели грузоподъёмность 8,2 т, могли буксировать прицепы массой до 100 т, их оснащали 250-сильным дизелем типа V12 с воздушным охлаждением. Машины с бортовой платформой и четырёхдверной кабиной применялись в качестве тягачей артиллерийских орудий и прицепов-тяжеловозов, а грузовики с короткой кабиной служили для перевозки понтонного парка PMS (чехословацкий аналог советского парка ПМП), а также как шасси для мостоукладчика ST-50 и реактивной системы залпового огня RM voz. 70 (этот вариант советского «Града» был с бронированной кабиной). Тягачи и реактивные установки имелись и в армии ГДР.
В 1983 г. на смену грузовикам серий 148 и 813 пришли бескапотные машины семейства 815 с более широким ассортиментом моделей, включая крановые шасси типа 10х8 с пониженным расположением кабины. Для армии Чехословакии выпускали военные грузовики Tatra 815 VVN 20 235 6x6.1R и 815 VVN 26 265 8x8.1R, тягач с четырёхдверной кабиной модели 815 VT 26 265 8x8.1R, а также шасси для реактивной системы залпового огня RM voz. 70/85, мостоукладчика АМ 50В и других надстроек. С 1987 г. лицензионную сборку армейских грузовиков Tatra 815 с формулой 6х6 и 8х8 вела в Индии фирма Bharat Earth Movers Limited (BEML).
«Бархатная революция» 1989 г. и раздел Чехословакии 1 января 1993 г. серьёзно сказались на деятельности «Татры». В 1990 г. отделился и стал самостоятельным филиал в словацком г. Бановце-над-Бебравоу, служивший второй площадкой для сборки грузовиков, а в 1992 г. завод в Копршивнице после приватизации превратился в акционерное общество Tatra, a.s. После 1990 г. экспорт автомобилей Tatra в нашу страну значительно сократился и выживать в условиях рыночной экономики предприятию пришлось за счёт расширения линейки модернизированного семейства Tatra 815-2, выпуск которого начали в 1989 г.
В ноябре 2001 г. 92% акций Tatra, a.s. были проданы американской фирме SDC International. В январе следующего года для сборки и продажи грузовиков Tatra в США была образована фирма American Truck Company, сокращенно ATC. Юридически машины под маркой ATC считались местной продукцией, что позволяло выставлять их на конкурсы по закупке военных автомобилей для американских вооружённых сил. Фирма базировалось в штате Северная Каролина на заводе известного изготовителя строительной и землеройной техники Terex Corp., которой принадлежали две трети активов этого совместного предприятия.
Позднее ATC переехала в г. Форт-Уэйн (штат Индиана). В 2003 г. Tatra уже сама стала отделением Terex, но три года спустя перешла в собственность консорциума фирм и инвесторов из США, Великобритании и Чехии. В марте 2013 г. из-за долгов Tatra, a.s. была продана на аукционе фирме Truck Development и сменила название на Tatra Trucks a.s. Теперь она находится в руках чешских предпринимателей и вновь может считаться национальным достоянием.
Разработка специализированных тяжёлых армейских грузовиков серии 815-7 была завершена в 2004 г., и первоначально они носили обозначение Tatra 817. В машине сочетаются ходовая часть автомобилей Tatra 815-2 Armax, появившихся в 1999 г. (в 2012 г. их сборка прекращена), и специально разработанная утилитарная кабина с пониженной высотой.
Модульный принцип, сохранённый при проектировании этих машин, позволил сформировать линейку с колёсной формулой от 4х4 до 10х10. Несущая труба автомобилей соединена с лонжеронной рамой, предназначенной для монтажа кузовов и надстроек. Вместе они образуют объёмную конструкцию с очень высокой жёсткостью на кручение и изгиб. Машины имеют переднюю и заднюю подвеску на пневмобаллонах с телескопическими амортизаторами, благодаря чему они избавились от «косолапости», свойственной грузовикам Tatra предыдущих серий. Дорожный просвет в зависимости от размера шин составляет 380–410 мм и может временно увеличиваться или уменьшаться при помощи подвески. «Проседание» автомобиля применяется при перевозке транспортными самолётами. Привод передней оси (или осей) – отключаемый. Ходовая часть имеет колёсные редукторы и механизмы блокировки осевых и межосевого дифференциалов. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах, а ряд моделей – лебёдкой.
Конфигурация кабины позволяет перевозить автомобиль в транспортном самолёте С-130 Hercules, а также облегчает установку бронирования, которое может быть выполнено по уровню 2b стандарта STANAG 4569 (выдерживает попадание бронебойно-зажигательной пули от патрона 7,62-мм с дистанции 30 м и подрыв под днищем противотанковой фугасной мины с 6 кг взрывчатого вещества).
Для снижения силуэта силовой агрегат в сравнении с машинами Armax сдвинут назад. Кабина имеет два основных и одно дополнительное сиденье и в настоящее время устанавливается только в варианте с увеличенной длиной. В целях защиты от воздействия оружия массового поражения она может оснащаться оборудованием для создания внутри неё избыточного давления.
Основными силовыми агрегатами для этой линейки являются различные модификации дизеля с воздушным охлаждением Tatra T3C-928 типа V8. Двигатели имеют рабочий объём 12,7 л, мощность 326, 367 или 408 л.с., оснащены турбонаддувом с интеркулером (промежуточным охладителем наддувочного воздуха) и соответствуют экологическому стандарту Euro 3. Большинство моделей имеют механические 14-ступенчатые коробки передач Tatra, но машины типа 8х8 комплектуют и автоматическими коробками Allison. По заказу автомобили с коробками Tatra могут комплектоваться электронной системой переключения передач Tatra-Norgren.
Первым в серии стал двухосный 7-тонный бортовой грузовик Tatra 817-7B0R42 14 202 4x4.1, экспонировавшийся на нескольких международных выставках вооружений в 2004–2005 гг. В 2005 г. индекс машин сменили с 817 на 815-7, а в 2007 г. объявили о начале серийного производства. Однако ещё в 2004 г. автомобиль модели 817-7MPR89 с колёсной формулой 8х8 участвовал в конкурсе на поставку грузовиков для армии ЮАР, а в 2005 г. пятиосный вариант 815-7E0R89 с гидравлическим погрузочно-разгрузочным устройством типа «мультилифт» испытывали от имени фирмы American Truck Company в рамках программы LVSR (Logistic Vehicles System Replacement) для возможного принятия на снабжение Корпуса морской пехоты США.
В октябре 2009 г. фирма Tatra заключила соглашение с американской фирмой Navistar Defense (военное отделение автомобилестроительной корпорации Navistar) о совместной разработке военных грузовиков и продажи их на международном рынке. Автомобили американо-чешского альянса представляли собой машины Tatra 815-7, оснащённые 6-цилиндровыми дизельными двигателями Navistar MaxxForce D 12.4 мощностью 450 л.с. и 6-ступенчатыми автоматическими коробками передач фирмы Allison. В 2010 г. контейнеровоз Navistar/ Tatra ATX6 с колёсной формулой 6х6 и бортовой грузовик с гидравлическим краном Navistar/ Tatra ATX8 типа 8х8 были продемонстрированы на выставке Eurosatory 2010 в Париже. Этими машинами пытались заинтересовать военные ведомства Канады и ЮАР, однако заказы на них не последовали.
В настоящее время заводская производственная программа включает следующие модели серии 815-7:

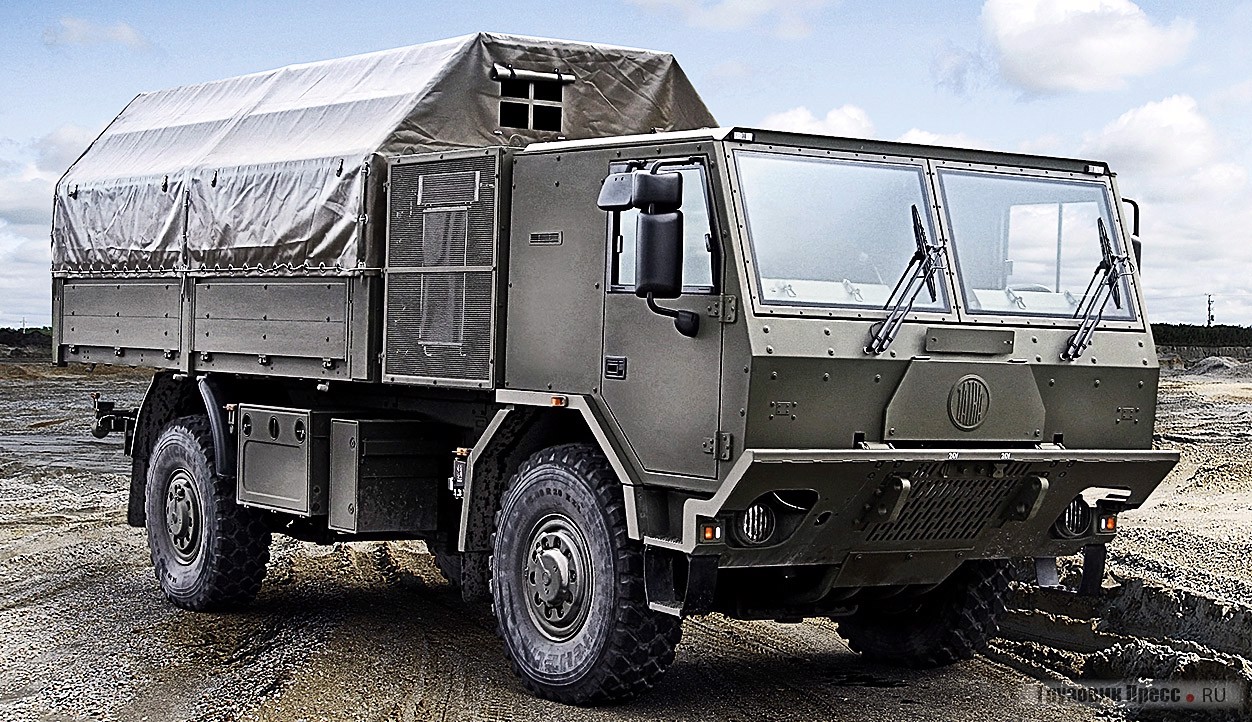

– 815-7L0R59 19 257 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Cummins ISLe 350 мощностью 350 л.с.;
– 815-780R59 19 270 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Tatra T3C-928-81 мощностью 367 л.с. Предлагается и в вариантах контейнеровоза и топливозаправщика;

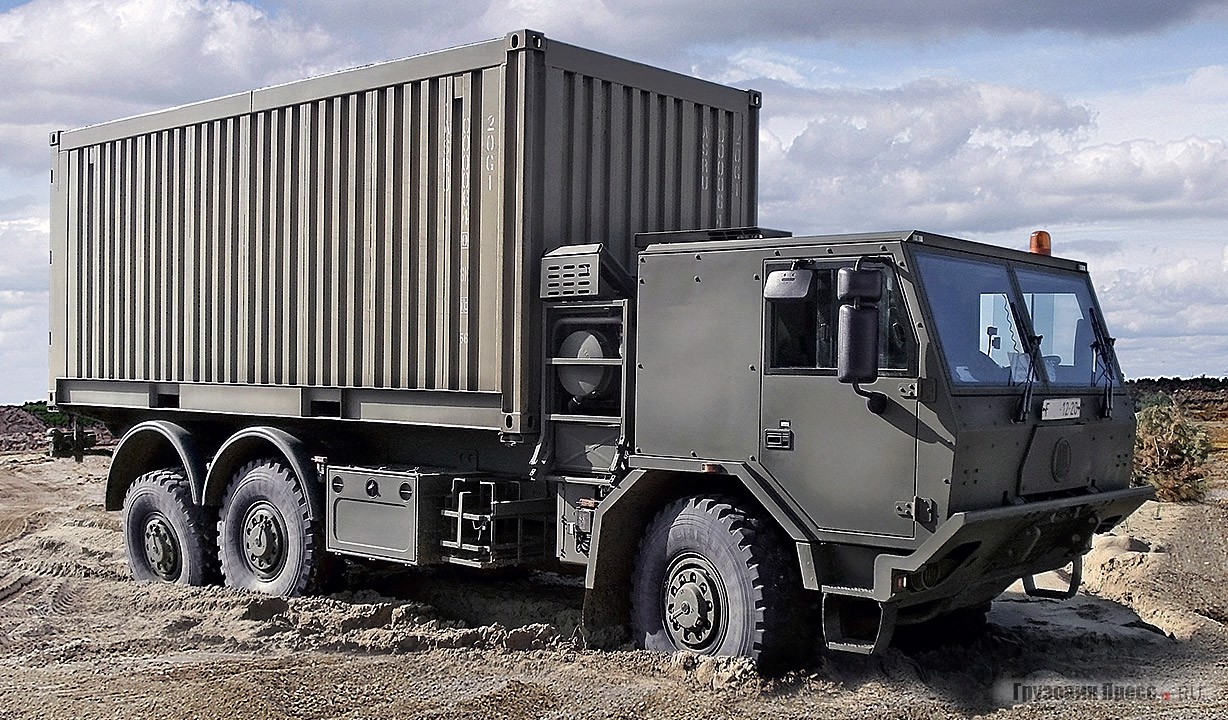

– 815-790R39 29 300 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 15 900 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с.;
– 815-7M0R39 29 306 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 17 000 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с.;

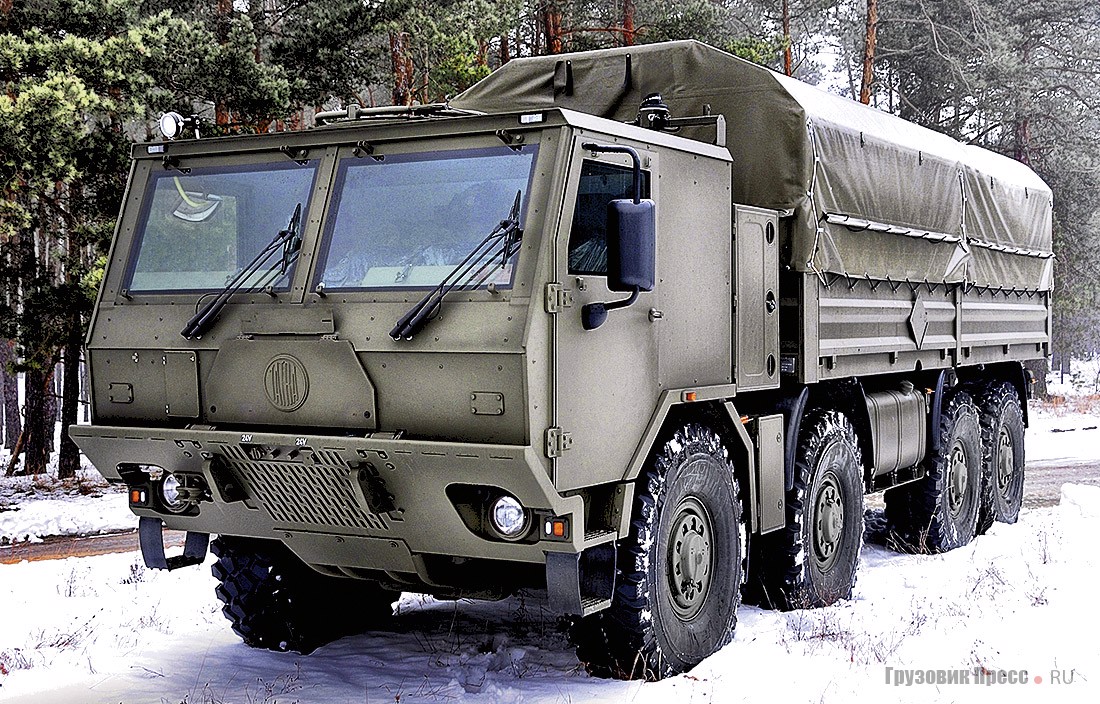

– 815-790R99 38 300 8х8.1R 8х8 – шасси типа 8х8 грузоподъёмностью 24 700 кг. Полная масса – 38 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с. Предлагается в вариантах бортового грузовика грузоподъёмностью 21 100 кг, контейнеровоза, топливозаправщика объёмом 18 000 л, может оснащаться устройством «мультилифт»;
– 815-7M0R99 38 306 8х8.1R – контейнеровоз типа 8х8 грузоподъёмностью 24 500 кг. Полная масса автомобиля – 38 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с. Коробка передач – автоматическая, фирмы Allison.

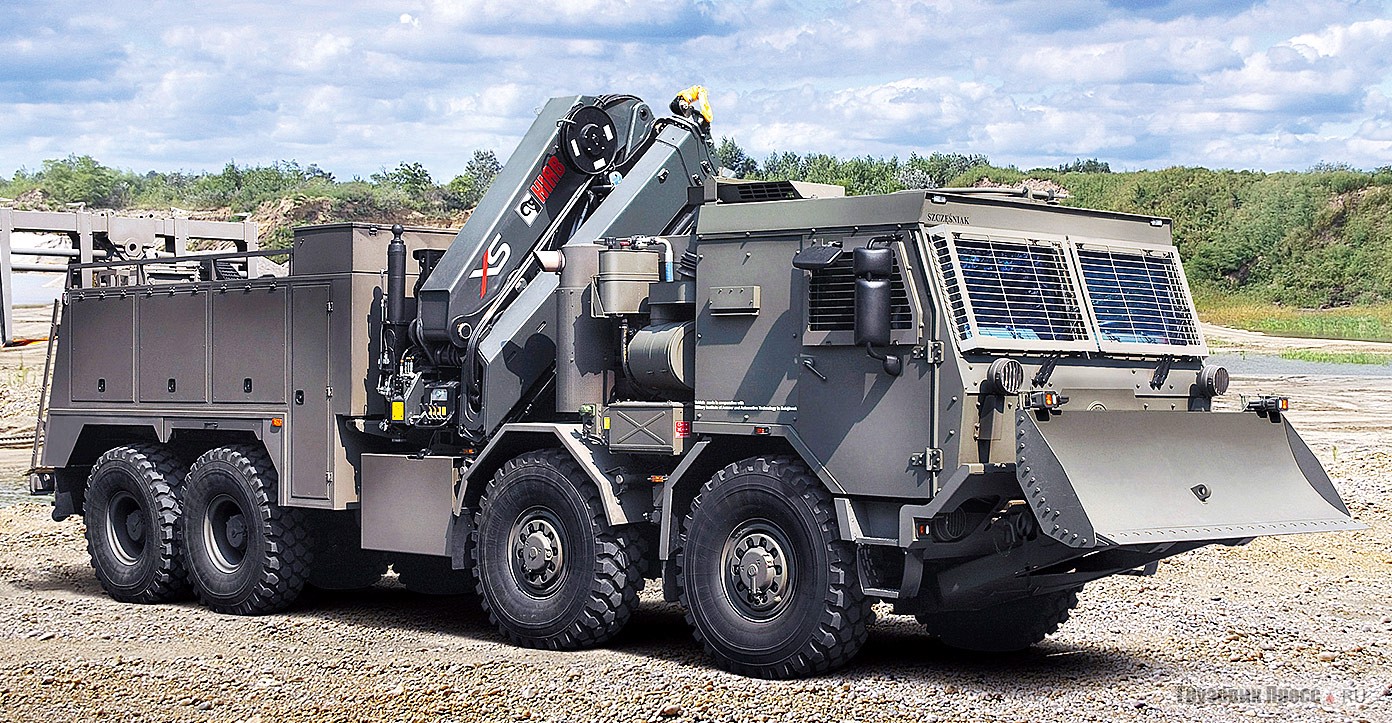

Завершает линейку Tatra 815-7Z0R9T 44 440 8х8.1R – шасси типа 8х8 для эвакуационной машины KWZT-1 Mamut польской фирмы Pojazdy Specjalistyczne Zbigniew Szczesniak. Впервые Mamut показали на выставке IDET 2011 в г. Брно. Эвакуатор имеет 12-тонный подъёмный кран с максимальным вылетом стрелы 8,4 м, две основные лебёдки с усилием по 24 т, дополнительную 2-тонную лебёдку и задний вилочный захват грузоподъёмностью 14 т. В качестве дополнительного оборудования может устанавливаться бульдозерный отвал. Снаряжённая масса в варианте с бронированной кабиной – 35 000 кг. Двигатель – дизель Deutz TCD 2015 V08 мощностью 598 л.с. Коробка передач – Allison, автоматическая.
Автомобили семейства Tatra 815-7 состоят на снабжении армий Чехии, Словакии, Индии и морской пехоты Индонезии. С 2010 г. доступны и гражданские варианты этих грузовиков, включая пожарные машины. Благодаря малой высоте кабины шасси хорошо подходит для установки пожарных лестниц и подъёмных кранов. Фирма Navistar Defense пока безрезультатно продолжает рекламировать «американизированные» Navistar/ Tatra ATX6 и ATX8.
Кроме грузовиков фирма собирает шасси без кабины для монтажа бронекорпусов. Сейчас к ним относятся следующие модели:
– 815-7A0R59 19 240 4х4.1R – шасси типа 4х4 с передним постом управления грузоподъёмностью 11 060 кг. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-A0 мощностью 326 л.с. Имеется вариант 815-7APR59 19 240 4x4.1R с правым расположением руля;
– 815-790RK9 19 300 4х4.1R – шасси типа 4х4 грузоподъёмностью 10 400 кг с передним расположением двигателя. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;
– 815-790R39 29 300 6х6.1R – шасси типа 6х6 с передним постом управления грузоподъёмностью 18 760 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с. Имеется вариант 815-79PR39 29 300 6x6.1R с правым расположением руля;
– 815-790RK9 29 300 6х6.1R – шасси типа 6х6 с передним расположением двигателя грузоподъёмностью 18 800 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;
– 815-790R99 38 300 8х8.1R – шасси типа 8х8 с передним постом управления грузоподъёмностью 25 000 кг. Полная масса – 38 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.
Первой заимствовала ходовую часть от серии 815-7 израильская фирма IMI. В 2005 г. совместно с American Truck Company она разработала в инициативном порядке на базе грузовика Tatra 815-7L0R42 типа 4x4 многоцелевую бронемашину Wildcat с тремя видами модульной накладной баллистической защиты. Машину довели до стадии серийного производства и в 2008 г. испытывали в корпусе морской пехоты США, однако на вооружение её не приняли.

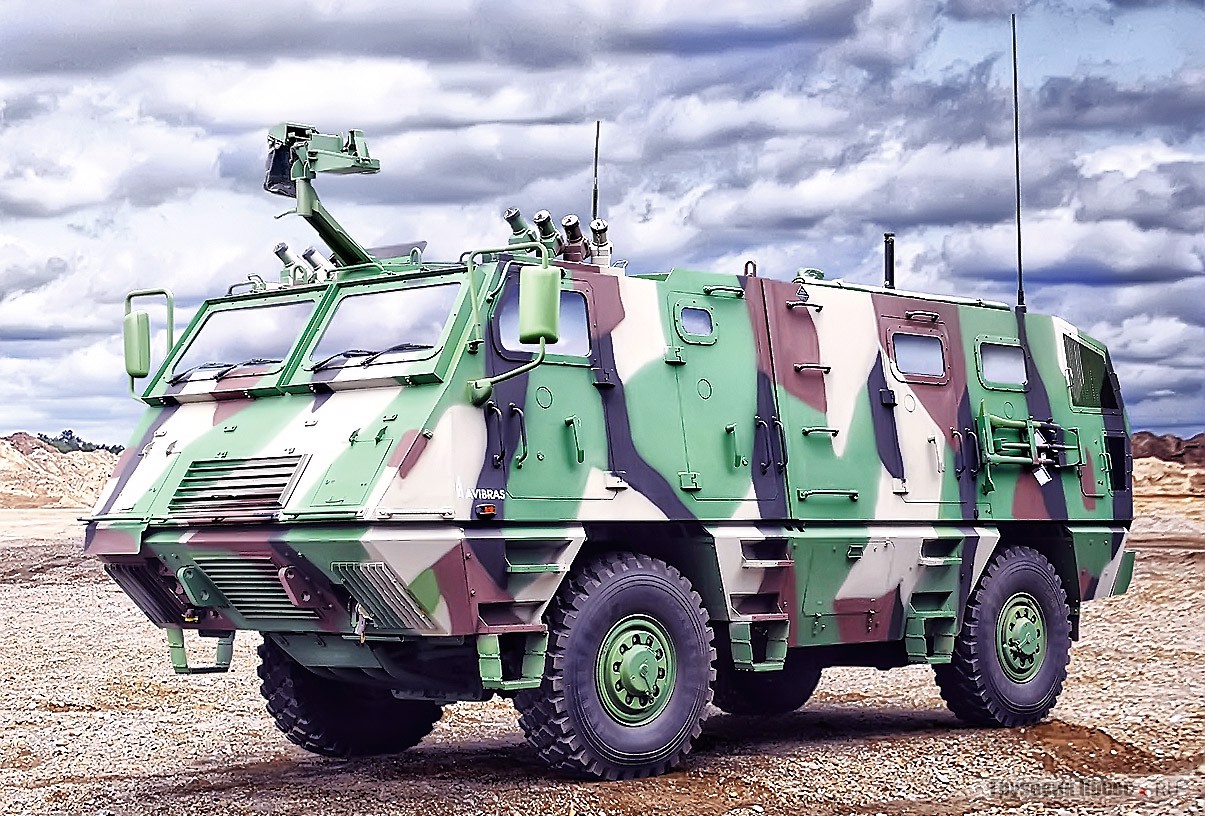

С 2009 г. бразильская фирма AVIBRAS выпускает на шасси с передним постом управления Tatra 815-7A0R59 19 240 4x4.1R бронированные командные машины AV-VCC для реактивной системы залпового огня ASTROS II MK5. На шасси типа 4х4 с передним расположением двигателя чешская фирма SVOS в 2011 г. разработала многоцелевую бронемашину VEGA и с 2013 г. продвигает её на рынке вооружений.
Шасси типа 815-790R39 29 300 6х6.1R с 2009 г. используется бразильской фирмой AVIBRAS в качестве базы для пусковой установки AV-LMU и машин обеспечения реактивной системы залпового огня ASTROS II MK5. Все они оснащаются бронекабинами.
Весьма необычную машину под названием MFD (от Modular Flexible Drive) на базе четырёхосного шасси показала на выставке Eurosatory 2010 немецкая фирма Drehtainer. Сочетая в себе большой полезный объём корпуса и бронезащиту уровня 3b по стандарту STANAG 4569, она является модулем для формирования полевых госпиталей и мобильных лагерей. Несущий корпус имеет двери как по бортам, так и сзади, что позволяет создавать комбинации из нескольких машин, установленных вплотную друг к другу. На шасси типа 8х8 словацкая фирма Vy/voj Martin в 2011 г. построила контейнеровоз с бронированной кабиной Tatrapan 8x8 СС. В настоящее время он проходит испытания в армии Словакии.
Автомобили серии Force, носящие индекс 815-6, специально разработаны для эксплуатации в экстремальных условиях и предлагаются для продажи за пределами Европы. По конструкции они сочетают традиционную ходовую часть на трубчатой раме с двигателями и коробками передач иностранного производства.
О появлении грузовиков этой серии в производственной программе объявили в 1999 г., а до 2005 г. они имели обозначение Tatra 816. Предпосылкой к их появлению стало участие фирмы Tatra в конкурсе на тяжёлые грузовики для армии Объединённых Арабских Эмиратов. Четырёхосные автомобили серии 816 G3 LIWA прошли испытания летом 1995 г., а в феврале следующего года с ОАЭ был заключён контракт на постройку 1127 таких машин в 1996–1998 гг. Они имели дизель фирмы Deutz типа V8 мощностью 544 л.с. с водяным охлаждением и автоматическую коробку передач американской фирмы Twin Disc, смонтированную внутри трубчатой рамы. Особенностью автомобилей было наличие отсека за кабиной, в котором размещались системы охлаждения двигателя и трансмиссионного масла. Помимо варианта с бортовой платформой их поставляли в комплектации с цистернами для воды и топлива, с устройством «мультилифт», а также в виде эвакуатора.
В 1997 г. создали седельный тягач для перевозки танков Tatra 816-6VWN9T 43 610 8x8.1R с немецким дизелем MTU типа V12 мощностью 818 л.с. Он проходил испытания на Ближнем Востоке, но серийно не выпускался из-за отсутствия заказов. Позднее под индексом 816 появились грузовики типа 6х6 и 8х8. Всем этим машинам и присвоили название Force. Они получили кабины нового типа от гражданских автомобилей линейки TerrNo1 c двумя основными и одним дополнительным сиденьями.
В январе 2004 г. фирма American Truck Company заключила контракт с танково-автомобильным командованием армии США на поставку в качестве военной помощи силам обороны Израиля 302 трёхосных грузовиков Tatra 816-6MWV27 26 298 6x6.1R. Автомобили носили эмблемы с логотипом ATC и формально считались американскими.
После появления линейки 815-7 из серии Force исключили модели типа 6х6 и 8х8 и теперь она представлена лишь тремя многоосными шасси под монтаж систем вооружения: 815-6ZVR8T 43 400 10х10.1R; 815-6MWR8T 39 324 10х10.1R и 815-6MWR8T 45 324 12×12.1R. При их создании использовали преимущества объёмной конструкции из трубчатой и лонжеронной рам. В сочетании с независимой подвеской колёс это позволило обеспечить прочность шасси длинномерных автомобилей и исключить деформирующие нагрузки на надстройки при движении по пересечённой местности.
Машины серии Force комплектуют автоматической 6-ступенчатой коробкой передач Twin Disc с электронным управлением, встроенной в несущую трубу шасси. В её конструкцию входит блокируемый распределитель крутящего момента, что позволяет обходиться без раздаточной коробки. Все шасси имеют централизованную систему регулирования давления воздуха в шинах, механизмы блокировки осевых и межосевого дифференциалов и колёсные редукторы. Величина дорожного просвета у машин серии составляет 410 мм.
Шасси Tatra 815-6ZVR8T 43 400 10х10.1R с колёсной формулой 10х10 было впервые представлено в 2001 г., конструктивно оно близко к автомобилям серии LIWA. В августе того же года машину с пусковой установкой реактивной системы залпового огня «Смерч» продемонстрировали на авиасалоне «МАКС» в подмосковном Жуковском. На автомобиле установлен дизель Deutz BF8M 1015C типа V8, имеющий рабочий объём 15,9 л и мощность 544 л.с. За кабиной имеется дополнительный отсек, в котором смонтирован радиатор системы охлаждения двигателя и воздушный фильтр, а традиционное место радиатора перед двигателем занял интеркулер. Грузоподъёмность автомобиля – 25 100 кг, полная масса – 43 000 кг. Подвеска передних осей – на листовых рессорах и телескопических амортизаторах. Третий и четвёртый мосты имеют подвеску на пневмобаллонах и листовых рессорах, пятый – на комбинации пневмобаллонов с цилиндрическими пружинами. Две первых и последняя оси являются управляемыми. Первые четыре моста имеют постоянный привод, последний мост включается в случае необходимости. В 2007–2009 гг. на шасси этого типа российским ОАО «Мотовилихинские заводы» для армии Индии были построены 42 пусковые установки 9A52-2Т реактивной системы залпового огня «Смерч».
Шасси Tatra 815-6MWR8T 39 324 10х10.1R с колёсной формулой 10х10 включили в производственную программу в начале 2000-х. Шасси оснащено 6-цилиндровым дизельным двигателем Cummins ISM 440E объёмом 10,8 л и мощностью 440 л.с. Грузоподъёмность автомобиля – 22 000 кг, полная масса – 39 000 кг. Передние мосты оснащены листовыми рессорами, 3-й и 4-й мосты имеют комбинацию из листовых рессор и пневмобаллонов, последний мост подвешен на цилиндрических пружинах и пневмобаллонах. Привод осей – как у предшествующей модели. К началу 2004 г. на этом шасси в Индии была построена гидропневматическая стартовая установка для запуска разведывательного беспилотного летального аппарата Nishant.

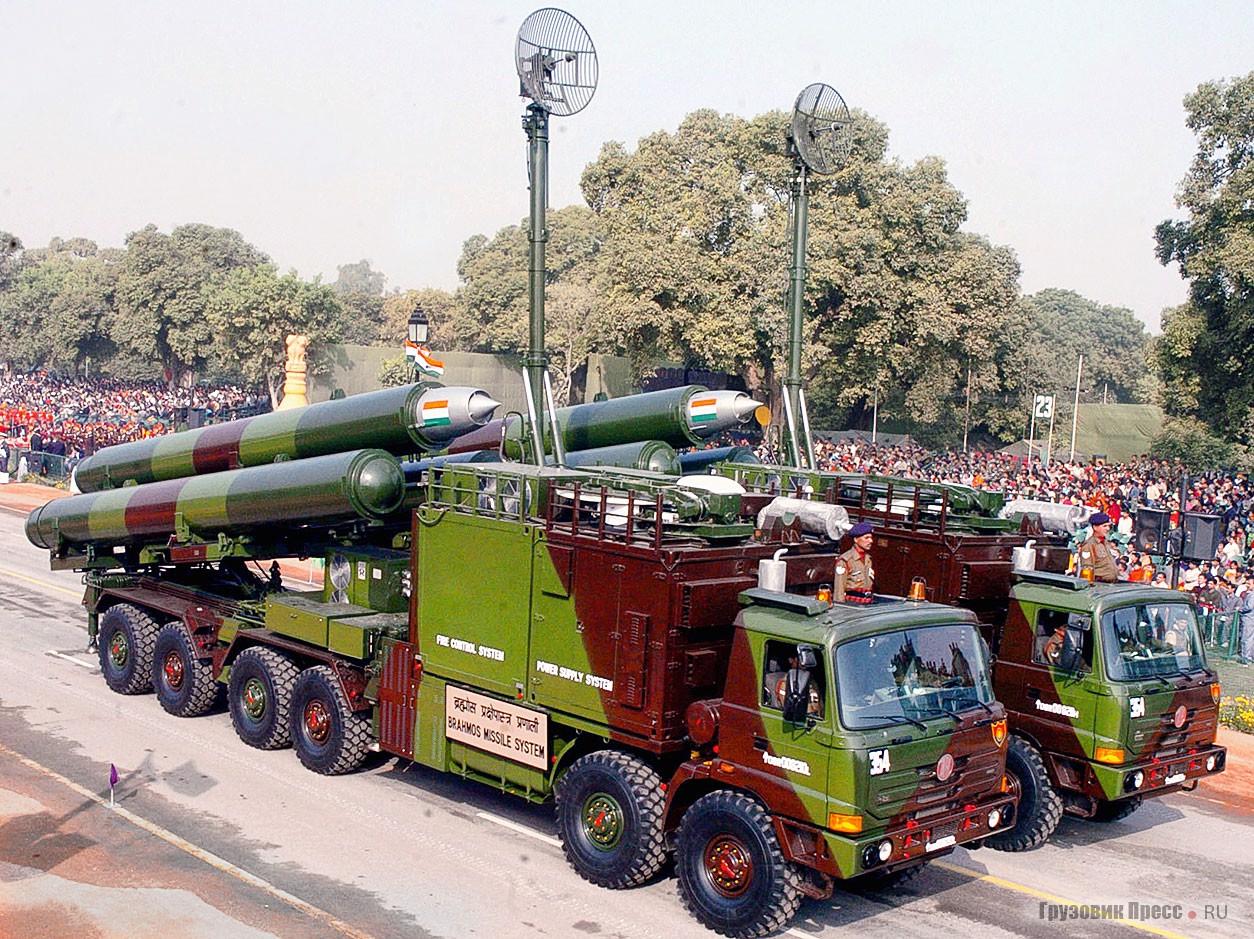

Уникальное шасси модели 815-6MWR8T 45 324 12х12.1R типа 12х12 впервые показали в 2002 г. На автомобиле установлен 440-сильный дизель Cummins ISM 440E. Грузоподъёмность шасси – 33 560 кг, полная масса – 52 000 кг. Все парные мосты имеют подвеску на листовых рессорах. Два передние и две последние оси управляемые, два последних моста являются отключаемыми. В 2005 г. в Индии на базе шасси была создана самоходная пусковая установка для трёх управляемых крылатых ракет PJ-10 BrahMos российско-индийской разработки. По состоянию на 2013 г. в сухопутных войсках Индии имелось от 8 до 10 таких установок. Эти автомобили послужили также базой для пусковой установки шести тактических ракет Prahaar. Впервые её показали в январе 2012 г. на параде в Нью-Дели в честь Дня Республики.
К концу 2011 г. в Индию отправили около 100 шасси типа 10х10 и 12х12 с преобладанием 5-осных машин. Исходя из типов монтируемого вооружения, их можно рассматривать как альтернативу продукции Минского завода колёсных тягачей.
Трёхосные грузовые автомобили серии 810 относятся к среднему классу и конструктивно не имеют ничего общего с остальными «Татрами», так как являются дальнейшим развитием грузовика ROSS R210.
Трёхосный полноприводный ROSS R210 был создан чешской фирмой Roudnické strojírny a slévárny a.s. в 1990-х годах для замены в армии Чехии грузовиков Praga V3S типа 6х6, выпускавшихся в 1953–1985 гг. Модель R210 имела дизельный двигатель и бескапотную кабину производства Renault, но сохранила портальные мосты конструкции Praga. В 1997–1999 гг. был построен всего 21 грузовик, 19 из которых попало в чешскую армию, а затем фирма обанкротилась. Однако из-за того, что аналогичных машин в Чехии никто не делал, а парк Praga V3S требовал замены, в 2002 г. Tatra, a.s. приобрела права на выпуск ROSS R210 и совместно с Renault Trucks создала его усовершенствованный вариант с более современными кабиной и двигателем. Новая машина получила обозначение Tatra R210M, но затем его сменили на Tatra 810-1R0R26 13 177 6x6.1R. В 2006 г. фирма Tatra заключила контракт с министерством обороны Чехии на поставку 556 таких грузовиков в течение 2007–2009 гг. Из них 26 автомобилей имели специальные кузова. Первые экземпляры чешские военные приняли в марте 2008 г.
Автомобили Tatra 810 имеют шасси с обычной лонжеронной рамой и портальными неразрезными мостами Tatra Rigid с колёсными редукторами, обеспечивающими дорожный просвет в 460 мм. Подвеска переднего моста – на цилиндрических пружинах и телескопических амортизаторах, задних мостов – на листовых рессорах. Имеются механизмы блокировки осевых и меж-осевого дифференциалов. Шестиступенчатая механическая коробка передач и раздаточная коробка закупаются у фирмы ZF, а фирма Renault поставляет трёхместную кабину, оснащённую системами отопления, вентиляция и кондиционирования воздуха, а также 6-циллиндровый рядный дизель Renault DXi7 240-EC01 объёмом 7,145 л и мощностью 240 л.с., с турбонаддувом и интеркулером. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах и лебёдкой.
В семейство входят две модели: 810-1R0R26 13 177 6x6.1R и 810-1R0R36 15 177 6x6.1R. Автомобили этого типа также предлагают на гражданском рынке в качестве автомобилей аварийных служб и шасси для пожарных машин, образуя отдельную коммерческую серию Tatra 810С.

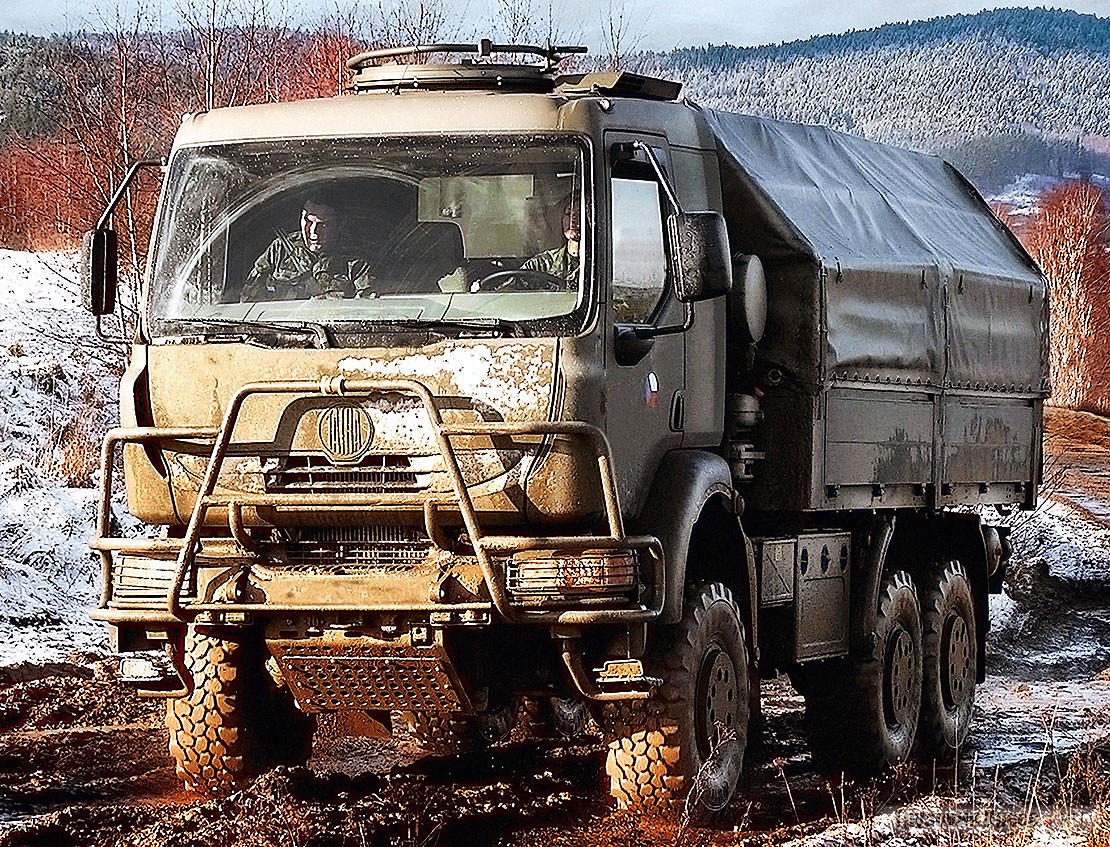

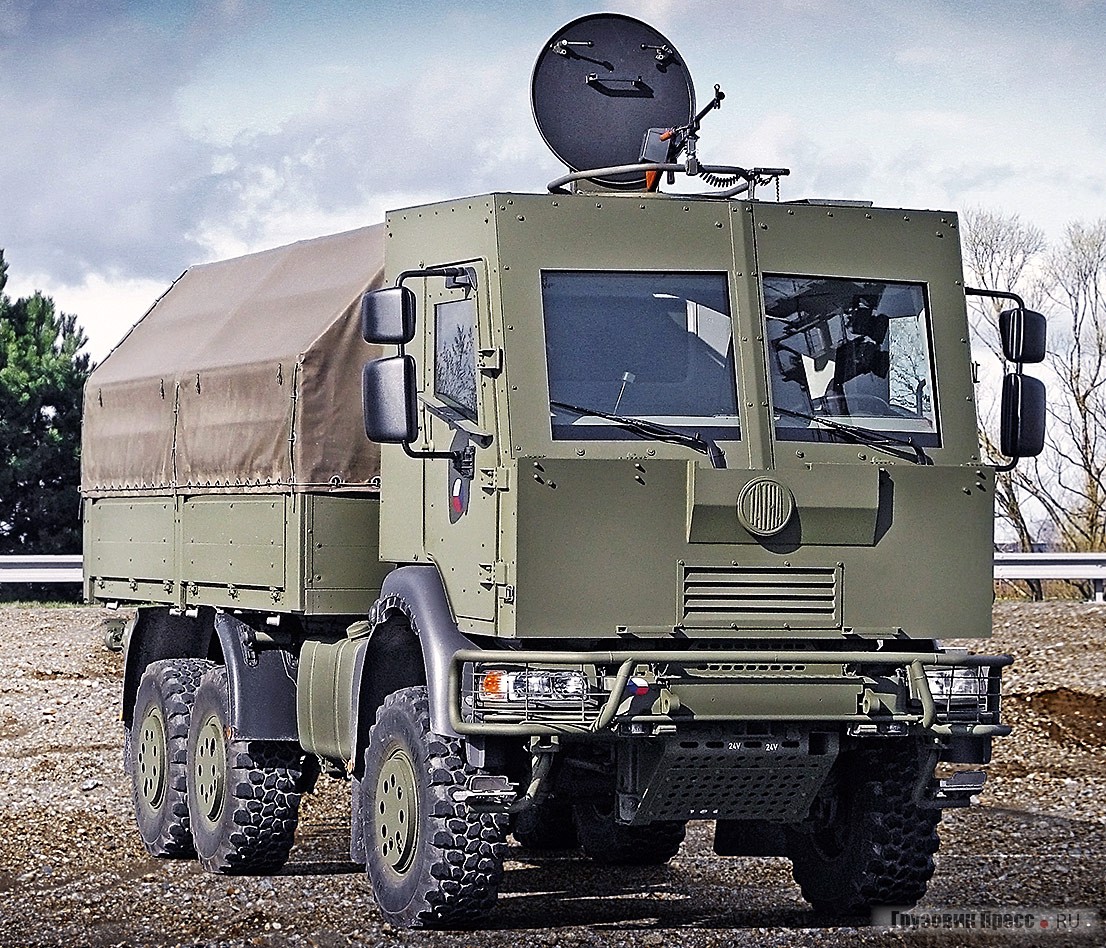

♦ Автомобили Tatra 810-1R0R26 13 177 6x6.1R имеют полную массу 13 000 кг и предлагаются в следующих вариантах:
♦ Автомобиль Tatra 810-1R0R36 15 177 6x6.1R существует только в виде шасси с четырёхдверной 7-местной кабиной и может быть использован как база для пожарной машины. Грузоподъёмность этой модели составляет 7630 кг, а полная масса – 15 500 кг. Информации о её поставках в какую-либо армию не имеется.
В июне 2013 г. появилось сообщение, что в Саудовской Аравии на заводе корпорации Saudi Military Industries Corporation начата сборка Tatra 810. В саудовской армии ими планируют заменить устаревшие грузовики американского производства.
Военизированные версии тяжёлых полноприводных коммерческих грузовиков серии 158, известных под торговым названием Phoenix, появились в производственной программе в 2012 г. В мае того же года трёхосная бортовая модель Тatra 158-8P5R33.391 6x6.2 была продемонстрирована на выставке вооружений IDEB 2012 в Братиславе.
Созданию грузовиков семейства Phoenix предшествовало соглашение между Tatra, a.s. и DAF Trucks N.V. (отделение корпорации PACCAR), заключённое в августе 2011 г. Его целью была поставка дизельных двигателей PACCAR и кабин DAF для новых моделей грузовиков Tatra, что позволило бы обеспечить их конкурентоспособность на рынках Европы, а также продажа этих автомобилей через сбытовую сеть обеих фирм. Кроме этого DAF получил контроль над 19% акций чешского предприятия. Соглашение сэкономило для «Татры» немало миллионов евро, которые были бы потрачены на самостоятельную разработку кабины и двигателей, отвечающих современным требованиям. Сборка автомобилей серии Phoenix стартовала в ноябре 2011 г.
Военизированные Tatra Phoenix имеют двухместные кабины от грузовика DAF CF 85 и 6-цилиндровые рядные дизели PACCAR MX рабочим объёмом 12,9 л и мощностью 360 или 408 л.с. Двигатели соответствуют стандарту Euro 3, в то время как у коммерческих моделей – Euro 5. Коробка передач – 16-скоростная механическая фирмы ZF. Подвеска передних колёс – на пневмобаллонах с телескопическими амортизаторами, задних – на пневмобаллонах с циллиндрическими пружинами и телескопическими амортизаторами. Имеются механизмы блокировки осевых и межосевого дифференциалов.
Грузовики позиционируются как тыловое транспортное средство и имеют двускатную ошиновку задних колёс с дорожным просветом 280 мм. В качестве опции предусмотрена установка односкатных шин увеличенного диаметра.
В настоящее время предлагаются следующие модели военизированных автомобилей серии Phoenix:
– 158-8P3R23.411 4х4.2 – шасси типа 4х4 грузоподъёмностью 10 300 кг. Полная масса автомобиля – 19 000 кг. Двигатель – PACCAR MX265 мощностью 360 л.с.;
– 158-8P5R33.391 6x6.2 – бортовой грузовик типа 6х6 грузоподъёмностью 17 500 кг. Полная масса автомобиля – 30 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;

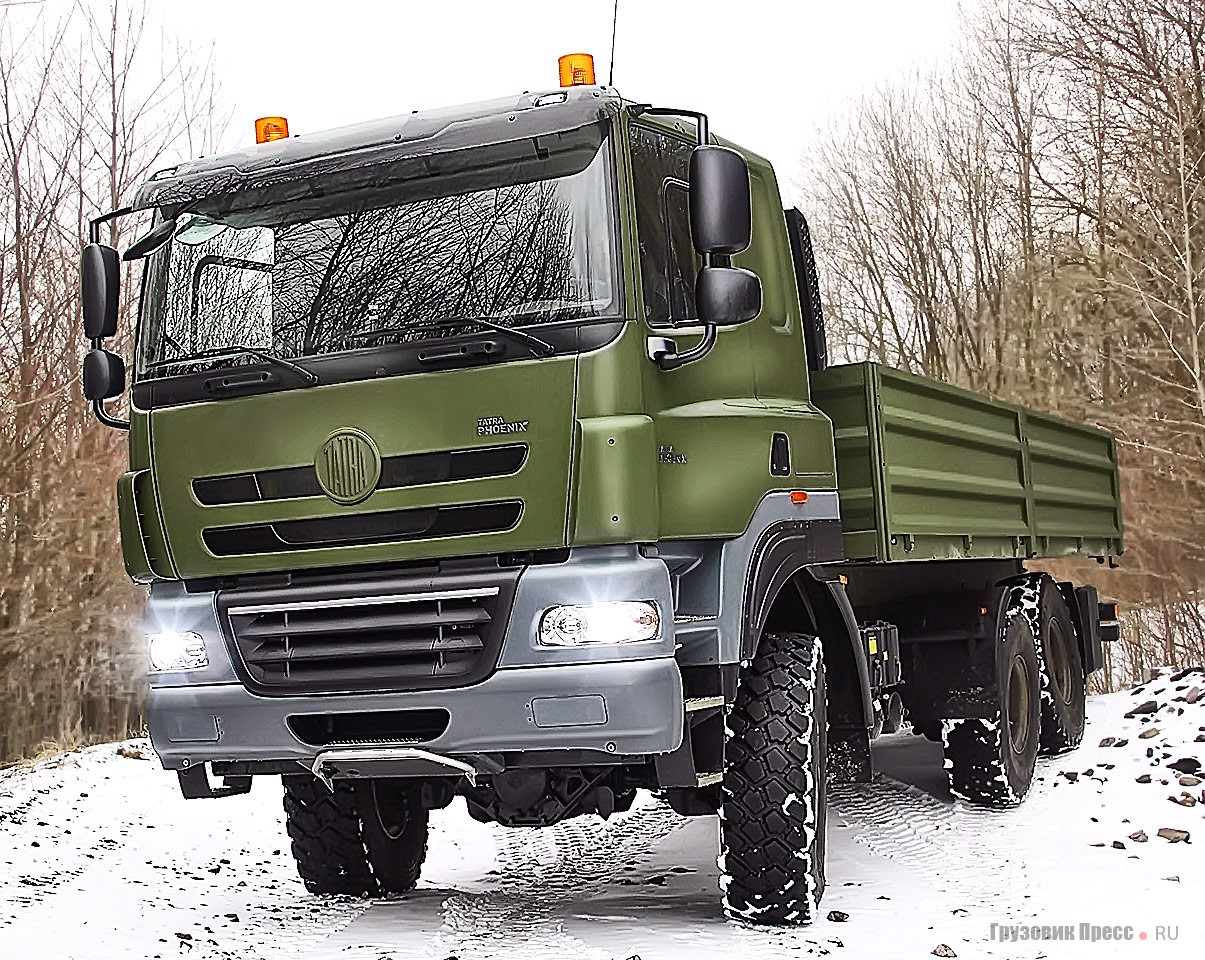

– 158-8P3R33.391 6х6.2 – шасси типа 6х6 грузоподъёмностью 18 700 кг. Полная масса автомобиля – 29 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;
– 158-8P3R43.231 8х8.2 – шасси типа 8х8 грузоподъёмностью 27 300 кг. Полная масса автомобиля – 39 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.
О поставках этих машин в вооружённые силы информации пока нет.
www.gruzovikpress.ru
