Установка вентиляторов охлаждения двигателя на ВАЗ-2121 «Нива»

В 1994 году был разработан двигатель ВАЗ-21213, который занял свое почетное место под капотом новых и старых автомобилей «Нива». С того времени мотор постоянно модернизируется и совершенствуется, ровным счетом, как и система его охлаждения. В этом материале мы расскажем о том, как установить вентилятор на «Ниву», что для этого понадобится, а также на какие особенности системы охлаждения необходимо обратить особое внимание.

• Особенности системы охлаждения двигателя на «Ниве»
• Что понадобится для усовершенствования системы
• Как установить вентилятор на «Ниву», подробная инструкция

Особенности системы охлаждения двигателя на «Ниве»

Прежде чем приступать к модернизации «сердца» автомобиля, стоит детально изучить его особенности, в частности, систему охлаждения. На «Ниве» она жидкостная, закрытого типа и с принудительной циркуляцией. Герметичность всей системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Когда двигатель нагревается, жидкость расширяется и вытесняется в бачок, когда мотор остывает – наоборот.

Термостатом и вентилятором радиатора регулируется тепловой режим работы агрегата. На карбюраторных автомобилях вентилятор охлаждения радиатора расположен на шкиве насоса охлаждающей жидкости, а на автомобилях, двигатель которых оснащен системой впрыска, два электрических вентилятора установлены перед радиатором. Последние включаются электронным блоком управления двигателя.

Вентиляторы охлаждения бываю трех типов: с вискомуфтой, с электронным блоком управления и с термовыключателем. Наибольшей популярностью пользуются вентиляторы с электроприводом, которые состоят из электродвигателя, электронного блока управления, температурного датчика и реле включения вентилятора. Вентиляторы с вискомуфтой чаще всего устанавливает завод-изготовитель.

Важно! Для настройки режима работы вентилятора потребуется расходомер воздуха и датчик, который будет следить за частотой вращения коленчатого вала.
Интенсивность работы вентилятора зависит от показаний температурного датчика. Вентиляторы охлаждения данного типа устанавливают на классическую «Ниву» и на Шевроле «Нива».

Что понадобится для усовершенствования системы

На классической «Ниве установлена стандартная система охлаждения, которая далека от совершенства и редко справляется со своими обязанностями. Неудивительно, что многие автовладельцы стараются усовершенствовать свой автомобиль путем установки надежных и эффективных вентиляторов.

Для того, чтобы усовершенствовать вентилятор охлаждения радиатора «Нивы», потребуются следующие инструменты и расходные материалы:

1. Для установки температурного датчика – тройник;

2. Резиновые амортизаторы;

3. Реле, хомуты и клеммы;

4. Предохранитель и установочная колодка;

5. Электронный блок управления.

Датчик может быть установлен в трех местах: радиатор, верхний патрубок или нижний патрубок. Специалисты рекомендуют остановить свой выбор на последнем варианте, в таком случае удастся контролировать температуру на выходе радиатора.

Многих автовладельцев волнует не только вопрос усовершенствования старых моделей «Нивы», но и непосредственно замена вентилятора охлаждения в случае поломки. Заводской схемой предусмотрено параллельное подключение вентиляторов, а их включение происходит при помощи двух реле. На автомобилях с карбюраторным двигателем вентиляторы включает датчик на радиаторе, а на инжекторном – блок управления двигателем. От этого и зависит способ замены.

Как установить вентилятор на «Ниву», подробная инструкция

На классической «Ниве» вентилятор установлен на помпе, а скорость его вращения зависит от оборотов двигателя. В современных условиях эксплуатации транспортного средства данная конструкция может привести к перегреву мотора. Поэтому и необходимы электрические вентиляторы охлаждения.

Для того чтобы агрегаты работали и на малых, и на больших оборотах, потребуется установка дополнительного реле. Его управление может быть ручным и/или автоматическим. Схема подключения вентиляторов отличается в зависимости от типа двигателя.
Примерьте новые вентиляторы к старым кожухам, чтобы дополнительно не вырезать проймы. А вот вся суть подключения заключается в правильном соединении реле и выводов.

Схема подключения в последовательном соединении:

1. Разместите дополнительное (пятиконтактное) реле рядом с вентилятором. Выводы 85 и 86 – выводы катушки электромагнита, вывод 30 – подвижный контакт, а 87 и 87а – неподвижные контакты.

2. Провод «-» извлеките из фишки, подключенной к одному из вентиляторов, и подключите его к выводу 87а, а освободившееся место при помощи провода соедините с выводом 30.

3. Вывод 87 соедините с проводом «+» второго вентилятора.

Обратите внимание! При замыкании реле вентиляторы будут подключены последовательно, а при отключенном параллельно.

4. Из гнезда штатного реле извлеките провод и подключите его к выводу 85, при этом вывод 86 соедините с массой автомобиля.

5. У вас освободится вывод штатного реле, который необходимо соединить с дополнительным датчиком включения.

На автомобиль Шевроле «Нива» вентиляторы системы охлаждения подключаются идентично. Схема работает следующим образом: при достижении температурой порога реагирования датчика сработает реле, что приведет к поступлению тока на плюсовую щетку первого вентилятора, затем на минусовую, и в итоге на электродвигатель второго агрегата.
Установка электрических вентиляторов на «Ниву» поможет избежать постоянного шума автомобиля, увеличит проходимость, снизит нагрузку на двигатель, а также сократит расход топлива.

Установка дополнительного вентилятора на ВАЗ 2121

Большинство владельцев автомобиля Lada 4×4 («Нива») задумывается о том, как улучшить заводские характеристики модели, и одной из самых популярных процедур по тюнингу машины становится установка дополнительного вентилятора.

В случае частых поездок по бездорожью мотор авто подвергается сильному нагреву, с которым не справляется штатное оборудование; то же самое случается при длительной эксплуатации в жаркий сезон, особенно в южных регионах.

Если перегреть двигатель, ремонт обойдется довольно дорого, и избежать этого риска позволит дополнительный вентилятор охлаждения. «Ниву» после установки этого элемента можно использовать в самых суровых условиях, не боясь, что ДВС «закипит».

Содержание статьи:

• 1 Выбор дополнительного вентилятора
• 2 Подготовка к установке
• 3 Как установить дополнительный вентилятор на Ниву: пошаговое руководство
• 4 Схема подключения электровентилятора к системе
• 5  Видео

Выбор дополнительного вентилятора

Важным моментом перед установкой является выбор самих устройств, которые можно поставить на автомобиль. На «Ниву» подходят как заводские сдвоенные вентиляторы, так и одинарные приспособления иностранного производства.

Заводские модели требуют меньше усилий при установке, поскольку имеют соответствующие крепления, стоят сравнительно недорого; аналоги зарубежного производства более качественные и бесшумные, однако их цена выше даже в случае покупки б/у запчасти.

Если устанавливать на автомобиль вентилятор с электроприводом, сделать это можно как с внутренней части радиатора, так и внешней. В первом случае приобретается устройство подходящих габаритов и мощности с машин Волжского завода, во втором – электровентиляторы ВАЗ-21214.

Наружные детали необходимо защищать от воздействия мороза зимой, чтобы крыльчатка не примерзла к внутренней стороне кожуха, а внутреннее расположение требует достаточного свободного места под капотом.

Второй вариант расположения встречается чаще.

Подготовка к установке

Прежде чем начать устанавливать элемент, необходимо учесть несколько моментов:

• перед монтажом потребуется снять радиатор вне зависимости от схемы расположения дополнительного вентилятора, поскольку он будет мешать;
• для работы потребуется приобрести тройник от автомобиля ГАЗель, и на рынке можно найти несколько вариантов этого приспособления. Короткий тройник не подходит в силу малых размеров и диаметра патрубков, длинный придется укорачивать. Наиболее здравое решение – найти средний тройник;
• при выборе температурного датчика подойдет модель ТМ-108 (его также ставят на ВАЗ-03, 07, ГАЗ-3102, 3110). Резьба датчика перед установкой смазывается герметизирующим средством: штатная шайба не обеспечивает полной защиты от протечек.

Как установить дополнительный вентилятор на Ниву: пошаговое руководство

Чтобы поставить на модель 2121 или 21213 дополнительный вентилятор, потребуется выполнить следующие действия:

• cлив тосола, снятие радиаторной решетки и самого устройства. Основные сложности на этом этапе заключаются в закисании винтов, резьбы, из-за чего при скручивании можно сорвать ее. Если это произошло, винты придется высверлить;

• после снятия необходимо сделать стальные кронштейны шириной 2,5 см с резьбовыми отверстиями: они необходимы для фиксации вентиляторного кожуха к кузову. Пара изделия ставится слева от радиатора, еще пара – сверху и снизу. На более поздних модификациях «Нивы» крепления для установки электровентиляторов уже имеются с завода: для такой модели понадобится снять решетку и дефлектор штатного устройства;
• верхние кронштейны требуют установки уплотнителя для герметичности; можно использовать изделия, устанавливающиеся на автомобильные двери. После этого можно монтировать сам вентилятор и закрепить его в кожухе. В некоторых случаях кузов не имеет точек фиксации устройства, и потребуются сварочные работы для создания креплений.

Расточка блока не влияет на прокладку, дорабатывать ее нет необходимости. Важен порядок затяжки болтов ГБЦ. Именно несоблюдение этого правила чаще всего приводит к повреждению прокладки в процессе сборки.

Бывают случаи разрыва перемычек, не говоря о нарушении герметичности по причине пережатия прокладки.

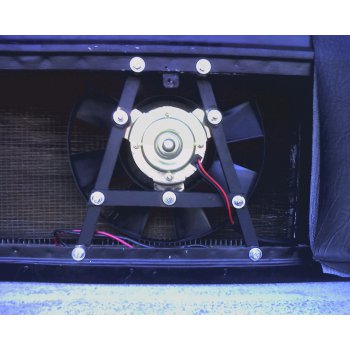

Установленный сдвоенный вентилятор

После этого устройство подсоединяется к электрике автомобиля. Поскольку оно будет включаться автоматически, потребуется поставить датчик температуры, который подаст сигнал о необходимости охлаждения ДВС.

На заводском радиаторе обычно присутствует отверстие под установку такого датчика, но если его нет, можно провести врезку тройника от ГАЗели с соответствующей резьбой.

При монтаже проводки потребуется поставить предохранитель с реле (если устройство сдвоенное, этих элементов необходимо по две штуки) и монтировать кнопку включения в салоне.

Классическая схема работы электроприбора может быть улучшена: три положения (выключенный прибор, автоматический и принудительный, т.е. ручной запуск) обеспечат правильный температурный режим для двигателя в любых условиях эксплуатации.

Схема подключения электровентилятора к системе

Особенности установки перед радиатором:
Процесс монтажа дополнительного вентилятора по этой схеме мало отличается: необходимо предусмотреть соответствующие крепления и проследить за тем, чтобы крепежные болты не мешали поставить приспособление.
Для того чтобы поток воздуха направлялся внутрь, потребуется установить входной диффузор: его можно сварить из стальных пластин. Подобный способ монтажа дополнительного охлаждающего устройства особенно популярен у тех владельцев «Нивы», которые ездят преимущественно в городе.

Установка дополнительного электрического вентилятора, будь то сдвоенная или одинарная модель, позволяет охладить двигатель «Нивы» при увеличенных оборотах, а также при высокой температуре воздуха, вызывающей перегрев системы в условиях дорожной езды.

Электроустройство имеет большую частоту вращения, за счет чего эффективнее обдувает двигатель и снижает риск его повреждения. Для монтажа такого приспособления потребуется сравнительно небольшой набор инструментов, а справиться с задачей можно за 1,5-2 часа.
