21113707080 Провод высоковольтный ВАЗ-2110-2115 (1.5 I) 8 кл. комплект инжектор SLON — 2111-3707080 SLON 2111-3707080

Распечатать

Главная   Запчасти для наших машин и тракторов

126

1

Применяется: ВАЗ, ПТЗ

Код для заказа: 048732

Добавить фото

Дадим оптовые цены предпринимателям и автопаркам ?

Наличные при получении
VISA, MasterCard, МИР
Долями
Оплата через банк

Производитель: SLON

Получить информацию о товаре или оформить заказ вы можете по телефону
8 800 6006 966.

Есть в наличии

Самовывоз

Уточняем

Доставка

Уточняем

Доступно для заказа — больше 10 шт.

Данные обновлены: 29.04.2023 в 17:30

• Все характеристики

• 2 отзыва

• Вопрос-ответ

• Описание
• Аналоги
• Где применяется
• Статьи о товаре

Характеристики

Сообщить о неточности
в описании товара

Код для заказа

048732

Артикулы

2111-3707080 SLON, 2111-3707080

Производитель

SLON

Каталожная группа:

. .Электрооборудование
Электрооборудование

Ширина, м:

0.12

Высота, м:

0.07

Длина, м:

0.21

Вес, кг:

0.25

Описание

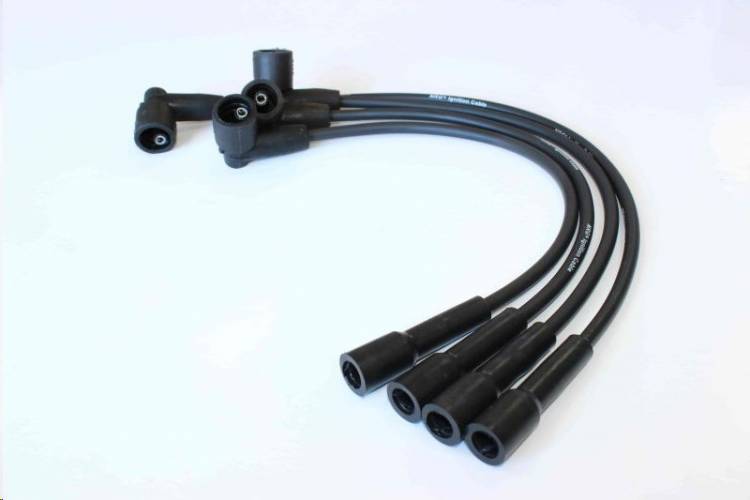

Жгут высоковольтных проводов

Для производства проводов «SLON» используется высококачественный кабель компании TCB (Великобритания) с токонесущей жилой из графитонаполненного стекловолокна позволяет достигать существенных преимуществ:

• резистивный тип кабеля позволяет наиболее эффективным технологическим способом подавлять радиопомехи, возникающие при передаче высокого напряжения
• обеспечиваются минимальные потери энергии при передаче импульсов
• тройной силиконовый слой изоляции создает дополнительную безопасность при монтаже изделия и его последующей эксплуатации. Кроме того, повышенные изоляционные свойства кабеля TCB позволяют исключать пробои электричества на массу и тем самым существенно повысить срок службы изделия — силиконовый кабель изготовлен в соответствии с жесткими требованиями международного стандарта DIN ISO 3808/2. Согласно данному стандарту, кабель, применяемый при изготовлении высоковольтных проводов SLON, соответствует одному из наиболее требовательных классов — «E». Температура воздуха, при которой кабель класса Е должен выдерживать все характеристики составляет один из наиболее широких диапазонов: от -40°С до +220°С.

Дополнительными преимуществами высоковольтных проводов SLON являются:

• использование кислотостойкой контактной группы компании ETCO (США) и других производителей обеспечивает низкую вероятность окисления контактов
• при изготовлении защитных колпачков применяется маслобензостойкая силиконовая (кремнийорганическая) резина, что уменьшает вероятность повреждения изделия при монтаже в холодное время года
• все элементы комплектов высоковольтных устройств имеют высокую стойкость к воздействию неблагоприятных факторов внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств)

Распределенное сопротивление каждого кабеля для инжекторных двигателей — 15 КОм, для карбюраторных двигателей — 7,5 КОм

Сопротивления кабелей
– реальные данные –

Отзывы о товаре

Вопрос-ответ

Задавайте вопросы и эксперты
помогут вам найти ответ

Чтобы задать вопрос, необоходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы добавить отзыв, необходимо
авторизоваться/зарегистрироваться
на сайте

Чтобы подписаться на товар, необходимо
авторизоваться/зарегистрироваться
на сайте

Как проверить катушку и модуль зажигания Lada Kalina 8 и 16 клапанов своими руками?

02. 03.202320 657 7 8 ВАЗ Kalina

Автор:Иван Баранов

Причиной пропусков при работе силового агрегата может быть не только повреждение высоковольтных проводов, но и модуля зажигания. В статье даются рекомендации, как проверяется катушка зажигания на автомобиле Лада Калина с двигателем 8 и 16 клапанов.

Содержание

• 1 Как проверить исправность катушки зажигания?
• 2 Как снять зажигание своими руками?
• 3 Видео «Проверка модуля зажигания на исправность»

[ Раскрыть]

[ Скрыть]

Как проверить исправность катушки зажигания?

Неисправности модуля зажигания приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).
