Схема коробки КамАЗ | новости СпецМаш
В зависимости от того, какая установлена на КамАЗ коробка передач, схема переключения может быть самой разной. Из используемых сегодня КПП, самой простой можно считать 14-ю модель, предназначенную для установки на модели, не рассчитанные на буксировку прицепов и перевозку грузов свыше 10 тонн. Водителю автомобиля с такой коробкой доступен минимальный набор – пять скоростей при движении вперед и одна задняя передача.
На автомобилях, предназначенных для работы в составе автопоездов, ставится 15-я модель КП, к которой помимо основной коробки «прилагается» редуктор-делитель. Фактически, это та же, что и в предыдущем случае коробка КамАЗа, схема переключения которой предусматривает пять передних и одну заднюю передачу, но с одним существенным отличием. Используя делитель, можно на «привычных» местах включать скорости низшего тягового диапазона. В результате, у автомобиля «появляется» вдвое больше передач.
На машины с увеличенной грузоподъемностью устанавливают 152-ю модель КПП. Схема коробки передач КамАЗ этого типа по большей части повторяет предыдущую модель, но сам узел отличается конструктивным исполнением. Так в первичном вале делителя усилили шлицы и «нарастили» зубья синхронизаторов. Было убрано замковое устройство из соединения каретки синхронизатора «4-5» с вторичным валом. Изменили и градус зубьев муфт этой каретки и вала первичного. Увеличенный натяг позволил применить для соединения промежуточного вала с шестернями бесшпоночное крепление
|
Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич
|
И для 15-ой, и для 152-ой модели, предусматривает пневматический привод управления делителем.
Здесь тоже произошла некоторая модернизация — у более нового варианта коробки модель этого управления стала более простой по конструкции за счет того, что из нее убрали два «лишних» воздухопровода и одну фиксирующую колодку.
Даже не учитывая то, какая именно схема КПП КамАЗ используется, к ним всем предъявляется одно общее требование – все комплектующие коробки и системы сцепления должны отвечать требованиям производителя. Запчасти от «СпецМаш» не только соответствуют стандартным требованиям, но и имеют повышенный (в сравнении со штатными) ресурс эксплуатации, что подтверждено сертификатами МАДИ. Целый ряд деталей рассчитан на пробег 100 тыс. км, так что обращение к нам гарантирует не только качественную работу коробок, но и их долговечность.
Вал первичный КПП
1 14.1701069 Прокладка
2 14.1701068 Крышка переднего подшипника промежуточного вала
3 14.
1701042 Прокладка крышки первичного вала
4 6-205К Подшипник
4 864709 Подшипник шариковый
5 14.1701340 Манжета в сборе
6 14.1701040 Крышка подшипника
7 14.1701230-01 Манжета с пружиной в сборе
8 14.1701238-01 Манжета с пружиной в сборе
9 14.1701025 Вал первичный коробки передач в сборе
10 870512 Гайка специальная М52х2-Л-6Н
11 14.1701096 Кольцо маслонагнетающее
12 14.1701030 Вал первичный коробки передач
13 864711 Шарик-фиксатор БV7.938 мм
14 14.1701240 Крышка
1 14.1701051 Шестерня третьей передачи
2 14.1701048 Вал промежуточный коробки передач
3 870823 Шпонка сегментная 10х17х55
4 14.
1701067 Кольцо В40 ГОСТ 13941-86
5 14.1701190-01 Подшипник роликовый
6 14.1701151 Синхронизатор 4-й и 5-й передач в сборе
7 14.1701114 Шайба упорная
8 14.1701115 Шестерня 4-й передачи
9 14.1701285 Ролик 5,5х15,8
10 14.1701143 Втулка промежуточная роликов шестерни четвертой передачи
11 14.1701139 Втулка шестерни четвертой передачи
12 14.1701130 Шестерня третьей передачи в сборе
13 14.1701208 Подшипник роликовый
14 14.1701150 Синхронизатор второй и третьей передачи в сборе
15 14.1701145 Шпонка замковая упорной шайбы
16 14.1701146 Пружина замковой шпонки
17 14.1701105 Вал вторичный коробки передач
18 14.
1701208 Подшипник роликовый
19 14.1701127 Шестерня второй передачи
20 14.1701122 Шайба упорная
21 14.1701112 Шестерня первой передачи
22 14.1701208 Подшипник роликовый
23 14.1701282 Втулка шестерни первой передачи
24 14.1701280 Муфта включения первой передачи заднего хода
25 14.1701140 Шестерня заднего хода
26 14.1701208 Подшипник роликовый
27 14.1701278 Втулка шестерни заднего хода
28 14.1701055 Шестерня четвертой передачи
29 14.1701062 Втулка распорная зубчатых колес 4-й передачи и привода промежуточного вала
30 14.1701056 Шестерня привода промежуточного вала
31 14.1701063 Кольцо В65 ГОСТ 13942-68
32 14.
1701066-01 Подшипник роликовый промежуточного вала передний
Описание схемы переключения коробки передач на Камазе: фото и видео
02.03.2023138 251 10 9 КАМАЗ
Автор:Иван Баранов
Схема переключения передач Камаз напрямую зависима от установленной коробки передач на автомобиле. Но порой даже при полном знании всех теоретических данных в управлении КПП Камаз, очень сложно сориентироваться так сразу в использовании и переключении скоростей.
В этой статье мы подробно расскажем, как работает коробка передачи и какая её структура.
Содержание
- 1 Как работает КПП
- 2 Какая структура КПП
- 3 Видео «КПП на автомобиле Камаз»
[ Раскрыть]
[ Скрыть]
Как работает КПП

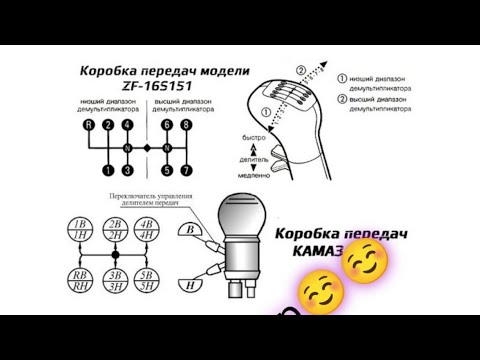

Схема для переключения передач Камаз несложная. Для начала изучим несколько простых правил. Переключать скорость (1, 2, 3, 4, 5) на Камазе нужно с помощью рычага для переключения нужных передач.
Этот рычаг находится с правой стороны, рядом с местом водителя. Для того, чтобы разогнать машину, вам пригодится вот такая схема: 1В — 2В — ЗВ — 4Н — 4В — 5Н — 5В, а если вы находитесь в сложных дорожных условиях (забитая траса), то вам пригодится следующий вариант: 1Н -2Н-ЗН-4Н-4В-5Н-5В.
Запомните, что переключать нужные передачи необходимо только при полностью выключенном (выкл) сцеплении. Например, для переключения верхней передачи В на нижнюю Н (или наоборот), опустите вниз или поднимите вверх переключатель КПП (в зависимости от ситуации), выжмите сцепление, подождите около 1 секунды и отпустите, и только теперь она включится.
Совет: педаль сцепления необходимо переставлять резко и выжимать только до конца. Выбирать момент, когда переключения необходимых передач будет наилучшим, нужно ориентируясь на показатели тахометра.
Несколько советов по использованию коробки Камаз. Придерживаясь этих советов, ваш двигатель всегда будет работать в экономичном режиме.
Схема переключения
- Если вы разгоняетесь на горизонтальной (ровной) дороге. Двигатель: частота вращения коленчатого вала, в таком случае, не должна быть выше 2300 мин-1 (касательно промежуточных передач). А дальнейшие переключения нужных позиций в КПП должны снижать частоты до 2000 мин-1.
- Если вы движетесь с большой скоростью на скоростной автомагистрали. Вы должны переключиться на верхнюю передачу КПП Камаз. Но вращения частот свыше 2200 мин-1 считается очень расточительным.
- Если вы находитесь в сложных дорожных условиях или поднимаетесь вверх. Вам надо довести частоту вращения до необходимой (номинальной) величины. А последующие переключения должны снижать показатели до 2000 мин-1.
- Если вы разгоняетесь под уклоном и на дороге ровное хорошее покрытие. В таких случаях частота вращения любых переходов не должна быть выше 2000 мин-1.
Какая структура КПП
В основном, на Камаз устанавливают коробки двух типов: 5 ступенчатые (14 модель) и 10 ступенчатая (15 модель).
Первый тип устанавливают на одиночные автомобили Камаз, а коробка второго типа больше подходит для работы в автопоездах. К тому же, 10-ступенчатая состоит из обычной 5-ступенчатой. Плюс, оснащенная редуктором-делителем. Структура КПП делителя позволяет (конечно же, в сочетания с 5-ступенчатой коробкой) контролировать десять передач переднего хода и две заднего.
Преимущества коробок, которые оснащены делителем:
Механический редуктор
- Уменьшается частота переключения.
- Повышения тяги автомобиля.
- Более лёгкое управление.
Для автомобилей Камаз с большой грузоподъёмности были модернизированы предыдущие коробки. И в свет вышла новая модель КПП 152. Чем она отличается?
- Усилены синхронизаторы.
- Использовано новое крепление шестерёнок.
- Введено в систему 4 градуса для утонения зубьев. Это позволяет избежать «выбивания» четвёртой и пятой передачи.
- Усилены шлицы.
- Улучшенная схема управления делителем.
- Удалено шлицевое крепление.
- Увеличена высота зубьев.
В новой модели делителем управляет пневматическая система. Обслужить такую систему может только профессионал и работник СТО. Так как данная процедура требует определённых навыков и знаний.
Видео «КПП на автомобиле Камаз»
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (81.82%)
Нет (18.18%)
Новый самосвал КамАЗ с полностью автоматической коробкой передач Allison
Новый карьерный самосвал КамАЗ-65805, разработанный Научно-техническим центром КамАЗ, оснащен полностью автоматической коробкой передач Allison 4700.
МОСКВА, январь 2020 г. – Новый карьерный самосвал КамАЗ-65805 Атлант, оснащенный шасси Allison 4700, предназначен для перевозки породы и рудного материала на средних и малых карьерах.
Разработанный НТЦ «КамАЗ», он полностью воплощает в себе концепцию эффективного, экономичного и комфортного самосвала, спроектированного с возможностью переоборудования в автономное транспортное средство.
КамАЗ-65805 – первый представитель новой линейки карьерных самосвалов КамАЗ-Атлант. Благодаря множеству современных технологий, включая полностью автоматическую коробку передач Allison 4700 с гидравлическим ретардером и прогрессивным рулевым управлением, новый самосвал обеспечивает повышенную маневренность, проходимость и безопасность, что имеет решающее значение для горнодобывающего сегмента. .
Предложения по грузовым автомобилям будут включать автомобили грузоподъемностью от 45 до 70 тонн с колесной формулой 8×4 или 10×6. Конструкторы транспортных средств считают, что использование автоматической трансмиссии на самосвалах данного класса грузоподъемности является оптимальным решением, позволяющим значительно улучшить ходовые качества автомобиля.
КамАЗ-65805 Атлант оснащен новым 12-литровым рядным дизельным двигателем КамАЗ 910 мощностью 500 л.
Эффективное торможение самосвала без перегрузки тормозной системы и преимущества автоматической трансмиссии, такие как практически полное отсутствие отката при движении в гору, в совокупности делают работу в карьерах и горных районах намного безопаснее.
«Новые карьерные самосвалы мы разрабатываем с учетом потребностей рынка, тщательно изучая требования конечных потребителей к этому классу автомобилей, — говорит главный конструктор инновационной техники НТЦ «КамАЗ» Сергей Назаренко. «Как один из ключевых узлов автомобиля к трансмиссии предъявляются повышенные требования по надежности, долговечности и технологичности. Это были основные факторы при выборе трансмиссии для нового КамАЗ Атлант. Мы выбрали Allison Transmission».
Дополнительным преимуществом Allison Automatics является запатентованная технология Continuous Power Technology™. Он обеспечивает более эффективную передачу мощности на колеса и улучшенную маневренность, что, в свою очередь, сокращает время в пути и повышает эффективность и прибыльность грузовика.
По желанию заказчика трансмиссия Allison 4700 может быть оснащена механизмом отбора мощности (ВОМ) для питания различного оборудования. Более того, автоматическая коробка передач позволит владельцу в будущем быстро и эффективно реализовать концепцию беспилотного автомобиля.
Новый карьерный самосвал КамАЗ-65805 имеет колесную формулу 10х6 с тремя задними ведущими мостами. Две передние оси и последняя задняя ось являются управляемыми. Это решение, наряду с использованием автоматики Allison, делает маневренность и проходимость автомобиля наравне с грузовиками 8×4.
Типичный сценарий карьерной техники предполагает частые челночные поездки на короткие и средние расстояния с остановкой в карьере. Такой способ работы вызывает большую нагрузку как на двигатель, так и на все компоненты трансмиссии. Полностью автоматическая коробка передач Allison, разработанная для обеспечения оптимальной работы двигателя, продлит срок службы двигателя и, следовательно, рентабельность самосвала.
Кроме того, автоматическая коробка передач позволяет водителю полностью сосредоточиться на вождении, не отвлекаясь на переключение на нужную передачу.
Новый Атлант – еще один пример успешного сотрудничества Allison Transmission и КамАЗ. КамАЗ представил на выставке COMTRANS-2019 в прошлом году два новых автомобиля, оснащенных полностью автоматическими коробками передач Allison. Это полунизкопольный пассажирский автобус НефАЗ-4299-30-52 и вездеход КамАЗ-Арктика.
Allison Transmission предоставляет операторам автопарка КамАЗ возможность анализировать и сравнивать характеристики автомобилей с автоматической коробкой передач Allison и без нее. С этой целью в автопарке штатная трансмиссия заменена на Allison. Затем данные о работе транспортного средства собираются и тщательно анализируются. На основе полученных данных оператор может всесторонне оценить эффективность автомобиля с трансмиссией Allison.
В рамках этой программы полностью автоматические коробки передач Allison были установлены на автобус НефАЗ-5299-30-32, эксплуатируемый предприятием общественного транспорта г.
Казани, и на КамАЗ-6520 с противообледенительным опрыскивателем холдинга «Меркатор», лидера Российский рынок дорожной и коммунальной техники.
Насколько русский Камаз-победитель Дакара? — race-deZert.com
Обновлено Обновлено 5 ноября 2019 г. в 04:38
Набережные Челны, второй по величине город в Республике Татарстан в центральной части России, возможно, не первое название, которое приходит на ум, когда вы думаете о нем. Доминирование Дакара, но когда вы узнаете, что река Кама протекает через город, а автозавод по-русски звучит как Автозавод, вы получаете название КамАЗ. Одержав 13 побед в классе грузовиков Дакар, команда является гордостью России, но, как и автомобили Дакара, грузовики состоят из компонентов со всего мира… и на удивление мало из России.
Двигатель. Швейцария. Вы думаете, что хотя бы сердце Камаза русское? Неа. 16,2-литровые двигатели V8 с двойным турбонаддувом производятся швейцарской компанией Liebherr. Эти огромные силовые установки развивают около 965 л.
Турбины. Германия. Большие дизельные двигатели V8 имеют турбонаддув на банк производства Borgwarner. Воздухозаборники за дверьми кабины предназначены для сдвоенных интеркулеров.
Коробка передач. Германия. 16-ступенчатая механическая коробка передач производится немецкой компанией ZF Sachs, которая также поставляет сцепления и детали рулевого управления.
Раздаточная коробка. Австрия. Штайр. Раздаточная коробка VG2000/300 имеет передаточное число 1,536:1 в верхнем диапазоне и 0,890:1 в нижнем.
Тормозная система. Бельгия. Вабко. Компания была основана почти 150 лет назад и поставляет компоненты для тормозной системы, а также воздушные компрессоры для системы накачки шин из кабины. Странно Камазы останавливают барабанные тормоза, хотя они конечно сверхгабаритные. На каждом 400-мм барабане установлено по 20 220-мм колодок. Задние колеса можно останавливать по отдельности, чтобы уменьшить диаметр поворота.
Подвеска. Голландия. Несмотря на то, как легко Камаз выглядит в воздухе и при посадке, подвеска состоит из листовых рессор по кругу (15 спереди и 10 сзади), но серьезно усиленные амортизаторы произведены голландской компанией Rieger. По три с каждой стороны спереди и по два сзади. Эта же компания поставляет победившие модели X-Raid MINI.
Оси. Финляндия. Сису.
Кабина. Германия. Можно было бы подумать, что внешний вид Камаза будет полностью русским, но на самом деле кабина разработана Мерседесом… которому принадлежит 11% акций КамАЗа. Кабина поднимается комплектом гидравлических цилиндров Power Packer из Голландии.
Шины. Франция. Мишлен. Французская компания вот уже 20 лет поставляет на КамАЗ огромные 50-дюймовые шины. Официальный размер XZL+14.00 R20.
Карданные валы. Турция. Тирсан Кардан.
Освещение. США. Даже США фигурируют в длинном списке поставщиков.
Звук Камаза, обнаруживающегося ночью в пустыне, освещает путь впереди американской компании Rigid Industries.
Антифриз. США. Еще одна американская компания, у которой есть наклейка на боковой панели КамАЗа, — это Peak, которая поставляет антифриз, который качает огромную систему охлаждения.
Но говорят, что в компании все однозначно русское. В середине 1970-х годов Набережные Челны были сонным рыбацким поселком… пока его окрестности не выбрали для размещения флагманского завода по производству тяжелых грузовиков в СССР. Завод КАМАЗ площадью более двух квадратных миль является крупнейшим автомобильным заводом в мире, и весь город с полумиллионным населением обязан своим существованием грузовикам КАМАЗ. Сейчас в комплексе работает 45 000 человек. Около 260 единиц в день (почти 100 000 в год) сходит с конвейера, обеспечивая российские военные и страны СНГ прочными, если не слишком сложными грузовиками.
Кроме того, в качестве меры того, насколько серьезно КамАЗ относится к автоспорту, все три лучших гонщика являются полноценными гонщиками на грузовиках! У них нет других профессий и они тестируют новые компоненты в свободное время, их единственная работа — жить и дышать Камазом.
