Общее представление

Данное транспортное средство представлено машиной российского производства и времен СССР, а также является грузовым транспортом с высокой проходимостью, созданного заводом имени Лихачева в городе Москва. Он считается сменой ЗИЛ-157, который в основном выпускался для Вооруженных Сил.

Первый его выпуск произошел в 66-ом году и продолжился до 86-го года, а уже далее появился более усовершенствованный вид, c мотором, работающем как на бензине (131Н), так и на солярке (131Н1 и 131Н2).

Благодаря длительным испытаниям удалось улучшить производительность транспортного средства, а также эксплуатационные возможности. Результатом тестирования стало повышение прохождения и грузового подъема за счет конструкции рамы. Двигатель приобрел большую мощность, а водительская зона вместе с кабиной начали соответствовать признакам эргономики.

Все новшества, проведенные для грузовиков в 60-ые годы не были восприняты с восторгом, и это своего рода никак не повлияло на его производство. Но уже в 1986-ом году с конвейера вышел более мощный грузовик, у которого ощутимо изменились эксплуатационные характеристики. Потери снизились до минимальных показателей.

Авто ЗИЛ-131 шел, в основном, с лебедкой, но на некоторых из моделей она отсутствовала. Также все машины распределялись по заводским рекомендациям. Например, применение их в суровых зимних условиях. Помимо этого, много времени заняло изготовление шасси. Ведь на данный конструктивный элемент монтировалось большое количество специализированного оснащения. На базе шасси ЗИЛ-131 изготавливались топливо и маслозаправщики, а также автоцистерны и многое другое. Для военных целей были спроектированы кузовы по типу фургонов (кунги), в которых размещались слесарные помещения и медицинские пункты.

Изготовление ЗИЛ-131 Н закончилось в городе Москва в 94-ом году, из-за того, что начался выпуск ЗИЛ-4334, а на моторном заводе Урала осуществлялось до 2002-го года, пока ему на замену не пришел ЗИЛ-433420. Кроме того, в это же время с производства вышел прототип ЗИЛ-131 Н марки АМУР-521320, а также единицы, работающие на дизтопливе.

Технические особенности

Транспортное средство ЗИЛ-131 владеет ключевыми данными:
1. Снаряженная масса: от 6135 до 6375 кг (эти значения зависят от наличия лебедки).




2. Полная масса: от 10185 до 10425 кг (значения будут зависеть также от лебедки).




3. Вес перевозимого груза: по грунтовке — 3650 кг.




4. Допускаемая масса прицепа:
   • по полотну с твердым покрытием — 6550 кг;




   • по грунтовке — 4200 кг.




5. Бак горючего хватает на пробег — 631 км.




6. 8 цилиндров, размещение их V-образное с углом наклона 90 градусов. Размер цилиндра — 100 мм, объем мотора на 5,97 литров.




7. Четырехтактный.




8. Мощность на 110,3 кВт.




9. Наивысший момент кручения — 411 Н/м.




10. Наибольшая скорость — 86 км/ч, в составе автопоезда — 76 км/ч.




11. Охлаждается жидкостью (тосол или антифриз).




12. Расход горючего — 35 л на 100 км, в составе автопоезда — 47 л на 100 км.

Основные достоинства ЗИЛ-131

Это транспортное средство вышло для покорения местности, где отсутствуют дороги, и поэтому в него вмонтирован V –образный восьми цилиндровый мотор, мощь которого доходит до ста пятидесяти л.с., а также имеется гидроусилитель руля.

Передний мост можно включить при помощи электрического и пневматического привода, кнопка которого располагается на приборке. При переключении рычага понижающей передачи в раздаточной коробке от установленного в механизме выключателя принудительно включается пневмопривод включения переднего моста.

Для того, чтобы избежать выбивания передачи при торможении мотором, двигаясь на спуск, в МКПП ЗИЛ-131 на второй и четвертой передаче есть специальные замки.

Основным преимуществом автомобиля считается внедрение в него бесконтактного зажигания и электронного коммутатора.

Вся цепь электрооборудования после запуска питается при помощи переменного тока, создаваемого мощнейшим генерирующим устройством. Благодаря опытным инженерам, им удалось внедрить в автомобиль специальное аварийное генерирующее устройство импульсов, которое применяется, когда коммутатор на основе электроники вышел из строя.

Где находится номер двигателя ЗИЛ-131

Сама марка, номер шасси и мотора располагаются в сводной таблице данных, согласно заводским стандартам. Номер двигателя ЗИЛ-131 расположен на ней, а она прикреплена в правой части на подставке сиденья для пассажиров. Содержит специальные обозначения по типу XTZ, которые имеют в аббревиатуре сведения о заводе-производителе. X — обозначение территориальной зоны, T — государства, а Z — завода-производителя. Далее следует 6 цифр, которые указывают модель транспортного средства. Помимо этого, номер шасси выдавлен в задней части правого лонжерона рамы авто, а номер мотора – на участке сверху передней зоны блока двигателя, вблизи рым-болта. Там же имеется тип двигателя и его год выпуска.

На сегодняшний день многие автовладельцы задаются вопросом, где находится номер двигателя на ЗИЛ-131. Одни говорят, что он располагается на блоке цилиндров, а другие — под компрессором, либо же, где вкручено монтажное ухо. Все зависит от завода изготовителя и года выпуска. Если в случае с компрессором, то под ним стоит протереть ветошью, и все будет видно. При размещении номера двигателя под монтажным ухом его обычно плохо видно, так как он частично будет перекрыт верхним пауком (верхней плитой). А вот по поводу номера рамы, то и там есть свои нюансы. Обычно он располагается на правом лонжероне сзади сверху. Если же имеется кунг, то его обычно можно заметить под правым аккумуляторным ящиком. Для того, чтобы его увидеть, необходимо зеркало.

В целом, автомобиль ЗИЛ-131 оказался во многом удачной машиной. У него была приемлемая грузоподъемность и проходимость. Он считался относительно надежным и неприхотливым в обслуживании. Его недостатком являлся двигатель, ввиду того, что потреблял большое количество топлива. Благодаря этому и впоследствии родился дизельный ЗИЛ-131 М.

Другие статьи

Смотреть

ещё

Схема и работа смазочной системы двигателя трактора

19.03.2021

Трансмиссия ходовой части тракторов

19.03.2021

Тюнинг трактора Т-40

19.03.2021

Система смазки ЗИЛ-130

15.03.2021

Ремонт трактора Т25

12. 03.2021

Тюнинг кабины ЗИЛ-131

11.03.2021 14:49:00

Сколько масла в двигателе ЗИЛ Бычок

26.02.2021 08:00:00

Ремонт компрессора ЗИЛ

25.02.2021 19:20:00

Технические характеристики двигателя ЗИЛ-ММЗ-555

24.02.2021 14:04:00

Гипоидный мост ЗИЛ-130

24.02.2021 14:03:00

Как прокачать гидроусилитель руля ЗИЛ-130

20.02.2021

Шкворень для ЗИЛ-130. Размеры и особенности

20.02.2021

Назначение электрооборудования трактора

18.02.2021

Самодельная кабина на трактор Т-40

17.02.2021

Двигатель на ЗИЛ-131 на дизеле

31.01.2021

Сборка сцепления трактора МТЗ-80

31. 01.2021

Масло Тотал. Как определить подделку

29.01.2021

Устройство двигателя ЗИЛ-130

29.01.2021

Порядок затяжки ГБЦ ЗИЛ-130

29.01.2021

Неисправности ГУР ЗИЛ-130

29.01.2021

Смотреть

ещё

Возврат к списку

Где искать номер двигателя Зил 130?

Где находится номер двигателя на зил 131

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н

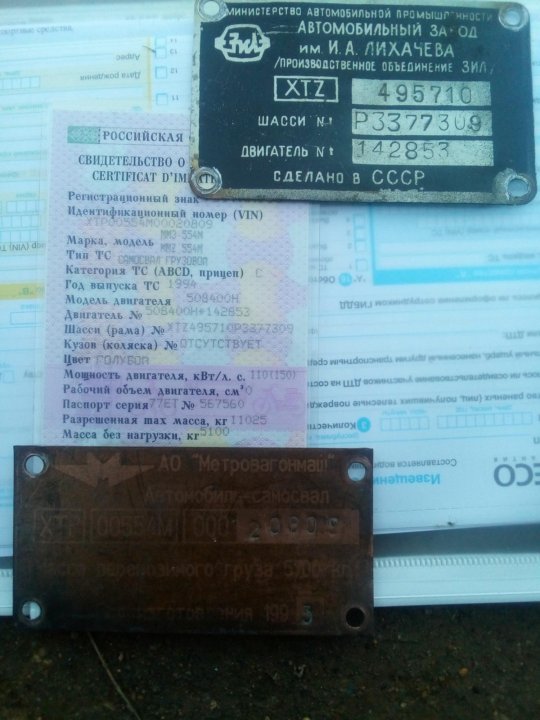

Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

Маркировка

Но все же многих водителей интересует, где находится номер двигателя ЗИЛ 130, потому что его не всегда удается точно найти. Обычно проблемы с его поисками возникают во время оформления, потому что номер обязательно сверяется с цифрами, которые указываются в документации на грузовое авто, и все цифры должны четко совпадать.

Модель, номер шасси и номер двигателя ЗИЛ указываются на металлической вводной табличке. Она фиксируется с правой стороны, на поверхности подставы около места для пассажира.

В самом начале номера для идентификации идут латинские буквы XTZ. Это кодовые обозначения информации о заводе-изготовителе:

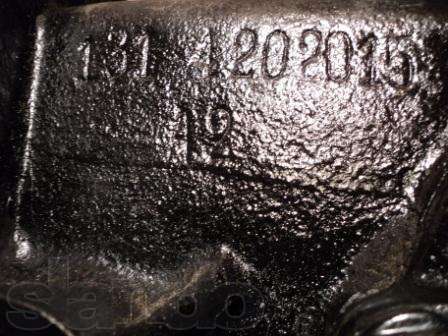

Рассматривая, где находится номер двигателя ЗИЛ, стоит обратить внимание на то, что маркировка указывается не только на табличке. Маркировка шасси вбита на правом лонжероне рамы, его можно найти сзади на конце. Номер двигателя ЗИЛ 130 расположен и указан на области горизонтальной площадки, на верхней области мотора спереди рядом с рым-болтом.

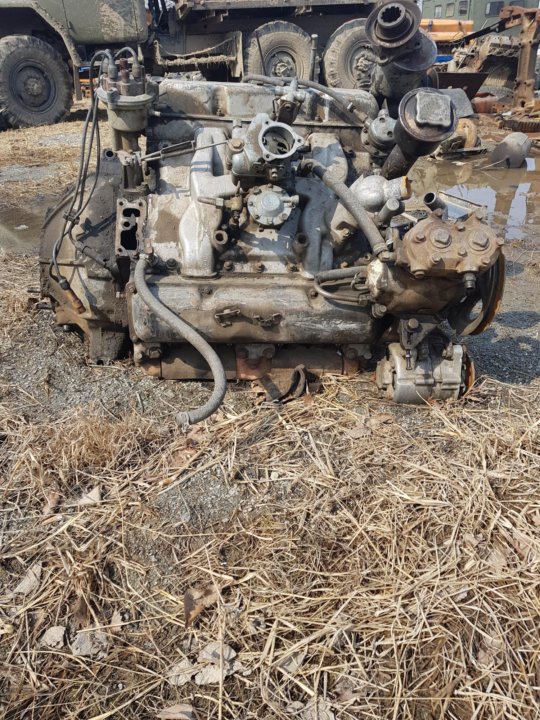

Где находится номер двигателя ЗИЛ 130, можно посмотреть на фото ниже:

Рекомендации на основе вашей истории поиска

ZIL 131 MAGNUM – a unique project – Продолжительность: 7:06

Перебитые номера. Откровения криминалистов. Лиса Рулит. – Продолжительность: 10:10

Зил 130 – дизельный самосвал с ДВС ЯМЗ – Продолжительность: 39:56

ЗИЛ-131 с японским дизельным двигателем – Продолжительность: 8:19

Зил 130 эксклюзив – Продолжительность: 10:03

Самый красивый звук советского V8 – Продолжительность: 2:01

зил 130 – Продолжительность: 3:02

Сборка двигателя ГАЗ 53 – Продолжительность: 1:55:26

Как сделать из КПП Зил 130 скоростную КПП ДВС Д245 часть 1, – Продолжительность: 28:47

Я купил ЗИЛ130.

Новый проект. – Продолжительность: 17:34

Номер двигателя Газ-3307 – Продолжительность: 1:04

Номер двигателя Ямз 236 – Продолжительность: 0:26

не читается номер рамы попытка восстановить – Продолжительность: 0:33

Запуск двигателя ЗИЛ 130 – Продолжительность: 3:10

О номерах рамы,кузова,шасси,двс и тд – Продолжительность: 11:59

Обзор Зил 130 сельхозник – Продолжительность: 27:34

Запросы, похожие на номер двигателя зил 130

Двигатель ЗИЛ-130 – Продолжительность: 29:02

Зил 130 шасси. – Продолжительность: 1:39

VIN коды – где их искать на разных моделях спецтехники? – Продолжительность: 11:50

Особенности работы

Важно знать не только где находится номер двигателя ЗИЛ 130, но и особенности работы двигателя и механизма грузового автомобиля. Мотор состоит из основных узлов, которые обеспечивают бесперебойное функционирование всех систем ТС.

Он имеет карбюраторное питание и восьмицилиндрованное устройство в виде буквы V. В механизме установлен общий коленчатый вал. Охладительная система – жидкостная, она имеет закрытое устройство, но предусмотрена принудительная циркуляция.

Особенности блока цилиндров

Этот элемент имеет чугунную основу, которая имеет высокую прочность и износостойкость. Оснащена водяной рубашкой, вставными мокрыми гильзами. Для повышения жесткости, прочности рубашка блока имеет разделение, это производится с помощью перегородок. Они ее делят на силовые контуры, которые имеют замкнутый вид.

У цилиндров имеются гильзы, которые состоят из чугуна марки СЧ18-36, в его составе имеется около 5 % феррита. В вверху гильз предусмотрена вставка с толщиной 50 мм, состоящая из прочного чугуна с аустенитной коррозионностойкой структурой.

Характеристика коленчатого вала

Он имеет стальную кованую основу. Для его производства применяется сталь маркировки 45. Он имеет четырехколенную, пятиопорную конструкцию. Шейки шатунного и коренного типа выполнены из закаленной стали. Коленчатый вал изготовлен с использованием крестообразной схемы, это обеспечивает отличное уравновешивание силовой установки грузового автомобиля.

Параметры шатунов

Для производства шатунов используется стальной материал марки 40Р. В верхней области головки предусмотрена втулка из бронзового сплава.

Характеристика поршня

Поршневые элементы выполнены из алюминия. Они покрыты оловом, это ускоряет приработку юбки поршня к цилиндру. Размеры:

Технические характеристики

Параметры и технические характеристики ЗИЛа-645:

Все цилиндры расположены в один ряд, продольно. Цилиндрические механизмы работают в следующем порядке: 1-5-4-2-6-3-7-8.

Следующей модификацией этого силового агрегата стала модель ЗИЛ-6454, где была увеличена мощность и рабочий объем мотора. Система питания — через карбюратор.

Двигатель оборудован пятиступенчатой механической коробкой передач и двухступенчатой раздаточной коробкой. Передаточные числа:

• первая передача — 6,08;
• вторая передача — 3,74;
• третья передача — 1,96;
• четвертая передача — 1,3;
• пятая передача — 1,00.

Среди преимуществ этой модели силового агрегата отмечают высокий уровень мощности и небольшой расход топливной жидкости, а также увеличенный рабочий ресурс.

Техническое обслуживание и ремонт мотора предполагает замену масла в двигателе, регулировку клапанного устройства, замену фильтрующих элементов тонкой очистки топлива. Рабочий ресурс двигателя рассчитан на 350 000 км.

Двигатель зил бычок что где находиться

Как известно, на ЗИЛ «бычок» устанавливались тракторные двигатели, и самый первый из них был двигатель ММЗ Д-245. 12С. Этот двигатель рекомендуется использовать в местах, где температура воздуха не превышает 45 градусов, и не ниже -50 градусов. Эти двигатели могут эксплуатироваться на автобусах и грузовых авто, которые имеют массу меньше 8 тонн.

Данный двигатель работает на дизельном топливе, оснащен турбонаддувом. Осуществляется непосредственный впрыск топлива. 4 цилиндра выдают максимальную мощность в 80 кВт. Рабочий объем цилиндров насчитывает 4.75 л. В качестве пускового устройства используется стартер, имеющий напряжение 12В или 24В. Весит этот двигатель 450 кг.

Технические характеристики двигателя зил бычок

Тип: четырехтактный, с турбонаддувом Способ смесеобразования: непосредственный впрыск топлива Число и расположение цилиндров: 4, рядное, вертикальное Порядок работы цилиндров: 1-3-4-2 Рабочий объем, л: 4,75 Диаметр цилиндра и ход поршня, мм: 110 / 125 Степень сжатия: 16 Удельный расход топлива, г/кВт·ч (г/л.с.·ч): 218 (160,3) Мощность, кВт (л.с.): 80 (108,8) Частота вращения, об/мин: 2400 Максимальный крутящий момент, Н·м (кг·м): 353 (36) Частота вращения при максимальном крутящем моменте, об/мин: 1300. .1700 Масса, кг: 466 Габаритные размеры, мм: 1012 х 702 х 1081

Заводская комплектация Стартер: 7402.3708 (24В) (БАТЭ г. Борисов) Генератор: нет Турбокомпрессор: ТКР 6-00.02 (БЗА г. Борисов) Пневмокомпрессор: А29.05.000-А-06 (БЗА г. Борисов) Насос шестеренный: НШ 10Ж-3-04л Насос топливный: PP4M10U1f-3486 (РААЗ г. Рославль) Насос водяной: 245-1307010-А1-01 Насос масляный: 245-1403010 Муфта сцепления: имеется 1 диск Картер сцепления: нет

Следующий двигатель, который использовался на «бычках», имел следующую маркировку – ММЗ Д-245.9. Условия эксплуатации такие же, как и для двигателя ММЗ Д-245.12С. Самое главное отличие от предыдущего двигателя состоит в том, что в двигателе Д-245.9 установлен турбонаддув с промежуточным охлаждением надувочного воздуха, и в развиваемой мощности, которая имеет показатель 100 кВт. Также расход топлива на нем несколько больший, но здесь все понятно, для большей мощности требуется больше топлива. Масса двигателя составляет 430 кг.

Третий по счету двигатель именовался ММЗ Д-245. 9Е2. Эти двигатели созданы для эксплуатации в зонах с умеренным климатом при диапазоне температур от -45 градусов до +40, а также в зоне с тропическим климатом при максимальной температуре в 50 градусов, и при минимальной – минус 10 градусов. Этот двигатель устанавливают на грузовые авто, самосвалы и автобусы, масса которых не превышает 12 тонн.

Этот двигатель также работает на дизеле и имеет турбонаддув с промежуточным охлаждением нагнетаемого воздуха. Двигатель имеет рядно вертикальное расположение цилиндров. Количество цилиндров – 4. Рабочий объем, как и у предыдущих, который составляет 4.75 литра. Максимальная мощность 100 кВт. Двигатель имеет массу 545 кг. Этот двигатель специально разрабатывался для того, чтобы соответствовать всем нормам евро 2.

Ну и последняя на сегодня марка двигателя — это двигатель ММЗ Д-245.9Е3. Условия эксплуатации идентичны двигателю ММЗ Д-245.9Е2, только с маленькой оговоркой, которая заключается в том, что при температуре -25 градусов и ниже, фильтр грубой очистки топлива должен быть укомплектован подогревателем топлива. Основные технические характеристики, как и в ММЗ Д-245.9Е2. только этот двигатель рассчитан на нормы евро 3.

Источник

РАМА АВТОМОБИЛЯ ЗИЛ

СОДЕРЖАНИЕ

1 Рама автомобиля

2 Номер рамы ЗИЛ-130

3 Маркировка автомобиля

4 Ремонт рамы

5 Ремонт тягово-сцепного устройства

Рама автомобиля ЗИЛ-433360 клепаная, из штампованных деталей, состоит из двух лонжеронов переменного швеллерного сечения, соединенных поперечинами. В передней части рамы установлены удлинители рамы и буфер (рис.6-1).

Рама ЗИЛ-130

В отверстии задней поперечины рамы смонтировано тягово-сцепное устройство с резиновым буфером, обеспечивающим двустороннюю амортизацию, и крюком с защелкой для соединения со сцепной петлей прицепа. На шасси самосвала ЗИЛ—494560 установлена буксирная петля.

Тормозная система

Оснащается рассматриваемый автомобиль двухконтурной системой торможения. Каждый контур является абсолютно независимым. Один из них осуществляет торможение переднего правого и заднего левого колеса.

Второй — переднее левое и заднее правое. Таким образом, достигается максимальная безопасность на дороге: даже если один из узлов системы вышел из строя, экстренное торможение остается вполне возможным.

Приводятся в действие тормоза гидравликой. Усилитель воздушный (пневматический). Ручник также имеется, он механически (стальным тросом) соединен с задними механизмами. Тормоза имеют следующую конструкцию:

Самые последние модели, выпущенные совсем недавно, оснащаются антиблокировочной системой (АБС).

В качестве прототипа автомобиля использовалась одна из моделей малотоннажного грузовика от концерна Mercedes Benz под названием Vario.

От него же была унаследована конструкция рамы – лестничного типа, в которой имеются лонжероны с сечением типа «швеллер».

Такие конструктивные особенности позволяют «Бычку» быть довольно безопасным, поскольку даже при лобовом столкновении на большой скорости вероятность складывания рамной конструкции минимальна. Рама имеет следующие габаритные размеры:

В передней части рамы имеется специальное устройство, позволяющее осуществлять буксировку автомобиля.

Номер рамы ЗИЛ-130

Номер рамы до 91 года набивался краской. После 91г набивали на раме цифры набивкой по железу, в конце рамы или перед кабиной, с правой сторны лонжерона. Инспекторы отлично об этом знают, их цель утилизировать все старе авто. Сейчас они нас не трогают, но только дойдет дело до регистрационных действий сразу возникнут проблемы с регистрацией автомобиля. Они знают каждую модель, в каком году и где нанесен номер рамы их этому обучают. Можно сделать кое что, с номером который рисовали краской.

номер рамы краской

Найдите то место где он был нанесен, хоть одну цифру. Посмотрите какой был шрифт. Наберите на компьютере такой же шрифт, вырежьте трафарет с вашим номером и на тоже место только краской с баллончика белой нанесите его. Наша задача сделать максимально приближенно к заводскому оригиналу и у инспекторов к вам не будет вопросов. Со временем краска поблекнет и будет выглядеть как заводской номер.

номер рамы ЗИЛ набитый рама ЗИЛ

Номер шасси

Многие водители не знают, где номер рамы ЗИЛ 130. Важно уточнить этот момент, чтобы избежать проблем с контролирующими органами. До 1991-го года нумерация наносилась при помощи краски. После цифры выбивались по металлу в конце каркаса или перед кабиной, с правой стороны. Модель, номер указываются на сводной таблице заводских данных. Она крепится с правой стороны на подставке пассажирского сидения. В начале опознавательного номера буквы XTZ обозначают следующее:

• Х – географическая область;
• Т – страна;
• Z – завод, где грузовик изготовлялся.

Модель транспортного средства обозначается шестью цифрами. Номер рамы ЗИЛ 130 набит на конце правого лонжерона с задней стороны, а маркировка двигателя – на горизонтальной площадке верхней передней стороны блока около рым-болта. Там же локализуется тип двигателя на верхней строчке, год его выпуска отмечен на нижней графе.

МАРКИРОВКА АВТОМОБИЛЯ

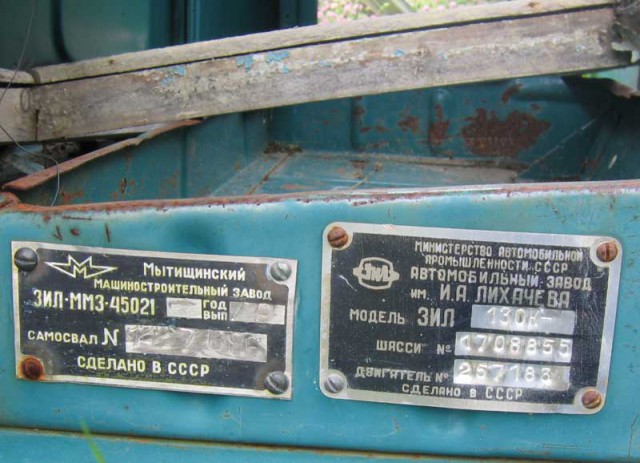

в сводной табличке заводских данных, которая крепится в кабине справа, на подставе сиденья пассажира (рис. 114). Буквы ХТ2 в начале идентификационного номера обозначают в закодированном виде данные о заводе изготовителе: Х — географическую зону страны; Т — страну; 2 —завод-изготовитель. Шесть последующих цифр обозначают модель автомобиля, далее — номер шасси и двигателя.

Латинская буква перед номером шасси обозначает закодированный год изготовления автомобиля.

Кроме того номер шасси нанесен краской на правом лонжероне рамы автомобиля, а номер двигателя (рис. 115) выбит на верхней передней части блока цилиндров двигателя (средняя строчка) на горизонтальной площадке возле рым—болта. Там же выбит номер модели двигателя(верхняя строчка) и год его выпуска (нижняя строчка).

Маркировка автомобиля ЗИЛ

Маркировка

Но все же многих водителей интересует, где находится номер двигателя ЗИЛ 130, потому что его не всегда удается точно найти. Обычно проблемы с его поисками возникают во время оформления, потому что номер обязательно сверяется с цифрами, которые указываются в документации на грузовое авто, и все цифры должны четко совпадать.
Модель, номер шасси и номер двигателя ЗИЛ указываются на металлической вводной табличке. Она фиксируется с правой стороны, на поверхности подставы около места для пассажира.

В самом начале номера для идентификации идут латинские буквы XTZ. Это кодовые обозначения информации о заводе-изготовителе:

• Буква X указывает на географическую область;
• Маркировка T отражает страну;
• Буква Z обозначает завод изготовитель.

Рассматривая, где находится номер двигателя ЗИЛ, стоит обратить внимание на то, что маркировка указывается не только на табличке. Маркировка шасси вбита на правом лонжероне рамы, его можно найти сзади на конце. Номер двигателя ЗИЛ 130 расположен и указан на области горизонтальной площадки, на верхней области мотора спереди рядом с рым-болтом.

Где находится номер двигателя ЗИЛ 130, можно посмотреть на фото ниже:

Ремонт рамы

При ремонте рам необходимо проверить плотность заклепочных соединений, наличие трещин в полках лонжеронов и поперечин, а также возможный прогиб и перекос лонжеронов. Ниже приведены рекомендации по исправлению обнаруженных на рамах неисправностей.

Заклепочные соединения проверяются простукиванием молотком. Ослабленные (дребезжащие) заклепки следует заменить. Подтягивание ослабленных заклепок эффекта не дает. Изношенные отверстия следует рассверлить под увеличенный диаметр заклепки. При большом износе отверстий под заклепки (более 15 % номинального диаметра) отверстия можно заварить и просверлить заново, а затем упрочить их Прогонкой через них конического пробойника.

Заклепки должны плотно входить в свои отверстия. При наличии смещения сопрягаемых деталей или при различном диаметре отверстий в них отверстия следует рассверлить или развернуть разверткой. Сопрягаемые детали рамы должны быть плотно прижав друг к другу, так как наличие зазора позволит телу осажеваемой заклепки заполнить этот зазор образовав так называемую “глухую” шайбу. При затруднениях следует устранить зазор, пользуясь рядом расположенным отверстие стянуть сопрягаемые детали болтом с гайкой или струбцин и только после этого вести клепку.

Чертеж рамы

Чертеж рамы ЗИЛ-130

В гаражных условиях рекомендуется пользоваться горячей клепкой, то есть с нагревом заклепок в электрических или других нагревательных печах. Горячая заклепка после остывания еще плотнее стянет сопрягаемые детали. На авторемонтных заводах предпочтение следует отдавать гидроклепке с применением холодных заклепок. Для того чтоб не нарушать установленного положения деталей, замену & клепок следует производить последовательно, то есть сначала срубить одну заклепку, на ее место установить новую, затем срубить следующую и т.д.

Головки заклепок после клепки должны быть правильно расположены (по оси заклепки), полностью обжаты и должны иметь геометрически правильную форму без перекосов, наплывов и трещин. Диаметр вновь образованной головки заклепок должен быть не менее 1,5 диаметра стержня. Заклепочные соединения должны обеспечить плотное прилегание поверхностей соединяемых деталей на диаметре, равном двум диаметрам стержня заклепки. Допускается замена срубленной заклепки болтом с пружинной шайбой и гайкой.

Где находится номер двигателя зил 130

Основные отличия ГАЗ-52 и ГАЗ-53 следующие:

1) Ширина радиатора, у ГАЗ-52 устанавливался более узкий радиатор, чем у ГАЗ-53 .

2) Глушитель у ГАЗ-52 расположен с правой стороны, у ГАЗ-53 с левой.

3) Окраска у кабин автомобилей была разная, хотя сами кабины одинаковые.

4) Разные диски, у ГАЗ-52 с 6 вентиляционными отверстиями и более узкой резиной, а у ГАЗ-53 с 3 вентиляционными отверстиями и более широкой резиной.

Самый верный способ узнать цену — это позвонить в ближайший к Вам пункт приема металла. Если их несколько — сразу получите сравнение цен и будет понятно куда наиболее выгодно можно сдать ЗИЛ. Я так и делал. Плюс, если не на чем доставить в пункт приема металла, то ищите компанию, у которой есть самовывоз лома. В Питере — это СевЗап АКБ, у них были самые удобные условия и выгодные цены на металл, и даже при самовывозе они приезжали в удобное для меня время.

• а001мр97 —а136мр97 = Правительство РФ (25 шт.), Администрация Президента РФ (50 шт.), АппаратПравительства РФ (40 шт., было 35 шт.), Управление делами Президента РФ (10 шт.), Совет ФедерацииФедерального Собрания РФ (7 шт., было 6 шт.), Государственная Дума ФС РФ (12 шт.) и другие;

Основа работы контрольно-бортового устройства — это центральная память системы, способная получать и хранить информацию о ТС и режимах труда водителей в течение 12 месяцев бесперебойно. Регистрационная система также в состоянии зафиксировать и сохранить информацию о любых попытках вскрытия и «подкрутки» данных, нарушениях режима водителем, скоростных превышениях и других неправомерных действиях. Устройство дополнительно хранит сведения о последнем обращении к его «хранилищу» — например, о последней проверке инспектором.

Для хранения цифровых данных используется и более простой носитель — карта водителя, активирующая запись информации о режимах труда и отдыха каждого отдельного сотрудника в начале рабочей смены.

Данные, регистрируемые центральной памятью тахографа, и информацию смарт-карты сотрудника необходимо периодически выгружать из системы, для сверки и последующей архивации. По российскому законодательству, выгрузка с карты водителя ТС должна производиться каждые 28 дней, то есть, фактически, в конце рабочего месяца. И выгрузка данных с общей (центральной памяти) тахографа ЕСТР должна производиться раз в 90 дней, а с РФ тахографа не регламентировано. Вся информация архивируется для последующей проверки контролирующими службами в течение одного года с даты выгрузки.

Данные сроки установлены для всех водителей и предприятий не случайно. Ведь память у карты водителя ограниченная — при средней загруженности, карта водителя способна хранить данные примерно за последние 28 дней. Это не просто требование регламента, а реальный объём памяти записывающего устройства. Причём система устроена так, что в случае недостатка свободного места в памяти самой карты, запись производится повторно, на старые данные. Которые, естественно, будут безвозвратно утеряны, в случае, если компанией не проводились плановые выгрузки информации для её архивирования. Общая память тахографа хранит данные за 365 дней.

Двигатель ЗИЛ 130 – устройство

В состав устройства входят такие элементы:

Остов, мотора по размерам больше остальных деталей, изделие используется как основа, на которую крепят узлы. Сплав изделия, чугун повышенного качества. В основу ставятся мокрые цилиндры, уплотнённые вверху для предотвращения сдвига по оси, нижняя часть зажимается резиновыми обручами. Пустоты, в которых циркулирует жидкость, разделены сечениями, образующими закрытые полости для увеличения жёсткости. Конструкция добивается ресурса на уровне 200000км пробега.

• Толщина / высота цилиндра, (мм) -7,5/188,5;
• Материал верхней вставки и глубина установки, (мм) – чугун стойкий к коррозии, 50.

Вытеснитель трансформирует газовый напор в функционирование механизма. Делается это с участием пальца вытеснителя, шатуна и коленчатого вала. Сплав изделия – алюминий, верх имеет канавки, для монтажа колец. Низ вытеснителя служит направлением для перемещения цилиндром. Низ оснащён утолщениями с отверстием, в которое устанавливают палец. Что бы минимизировать трение, верхнюю прорезь кольца размещают в обруче из чугуна. Для притирки, вытеснители покрывают оловом.

• Сечение вытеснителя, (мм) – 100,00;
• Компрессионное возвышение (мм) – 62,4;
• Вес, (г) – 800.

Поршень, гильза, палец мотора:

• Палец вытеснителя.

Предмет предназначен для сочленения вытеснителя и шатунной головы. Материал изготовления пальца – сталь, которую закаляют высокочастотными токами. Визуально изделие выполнено, в виде пустотелого цилиндра, на моторе предусмотрены «плавающие» пальцы, это говорит о том, что деталь вертится в местах фиксации, что бы уравновесить стирание. Что бы торцы поршневого пальца не повредили поверхность цилиндра, перемещение по оси ограничено стальными обручами, закреплёнными в приливах вытеснителя.

• Наружное/внутреннее сечение цилиндра, (мм) – 28/19;
• Длина пальца, (мм) – 82.

Палец вытеснителя мотора:

• Изделие, связывающее вытеснитель с шейкой шатуна.

Деталь соединяет вал с вытеснителем, посредством изделия, происходит передача напора вытеснителя валу. Голова внизу разъёмная, вверху фиксированная. Для снижения механического взаимодействия, верхняя голова с втулкой, материал которой бронза. Снизу голова состоит из двух кусков, содержит вкладки, сделанные из ленточной стали. Внутри вкладки покрыты составом, снижающим трение. Составные части с болтовым креплением, под гайки которых подкладываются шайбы. Материал изготовления шатуна – сталь 40Р.

• Длина изделия, (мм) – 185,00:
• Диаметр сечения отверстия головки (верх/низ, мм) – 27,5/69,5

Где номер двигателя на зил 130

ЗиЛ (Завод имени Лихачева) — автомобильный завод в центре Москвы, история которого началась еще в 1916 году. Эта организация известна, прежде всего, своими грузовыми автомобилями, вроде Зил-131, -130, -4331, Бычок и т.д. Кроме грузовиков, ЗиЛ выпускал автомобили для советской партийной верхушки: ЗиЛ-4104 в разных исполнениях, ЗиЛ-4105, -117. Были и автобусы на базе Бычка — ЗиЛ-3250, на базе представительских автомобилей — ЗиЛ-118 и другие более старые модели. В данное время завод ничего не выпускает, что неудивительно, ибо его территории застроены жилыми районами.

Посмотрим, какие двигатели ставили на ЗиЛ, и чем они отличаются друг от друга. Наиболее известные модели это малотоннажники 5301 Бычок, которые оснащались дизельным двигателем ММЗ Д-245. Под капотом среднетоннажных ЗиЛ-4331 встречаются все те же дизельные двигатели Д-245, а так же ММЗ Д-260; Зил-0550, -508.10, -508.30 и -645; ЯМЗ-236; Caterpillar 3116 и 3114. Предшественником вышеописанной модели является ЗиЛ-130, который шел с двигателями Зил-130, -138 и -157. У этой модификации есть полноприводный родственник — ЗиЛ-131, с двигателями Зил-131 и 508. Модель ЗиЛ-4334 пришла на смену ЗиЛ-131 и оснащалась рядом различных моторов: Зил-508, -645, -6451, -0550; ММЗ Д-245.30; Caterpillar 3116. Было еще много различных грузовых и легковых автомобилей со своими двигателями, но они менее распространены.

Здесь вы найдете все основные технические характеристики двигателей ЗиЛ (объем, мощность, вес, масло и др.), их модификации, неисправности (греется, стучит, троит, вибрирует и т.д.) и что нуждается в ремонте. Кроме того, мы расскажем, где находится номер двигателя на ЗиЛе, какой ресурс моторов, какое масло лить, сколько и как часто его менять.

Автор Black задал вопрос в разделе ГИБДД, Обучение, Права

Где находится номер двигателя на ЗИЛ-130? и получил лучший ответ

Ответ от Виктор[гуру] Если посмотреть на компрессор сверху то справа от него, на блоке двигателя можно увидет номер ДВС

сколько весит двигатель зил — 130 Двигатель ЗиЛ-130; АИ76; карб. ; 490кг Вот здесь несколько другие данные — 445 кг:

МАРКИРОВКА АВТОМОБИЛЯ ЗИЛ-131Н

Модель, номер шасси и номер двигателя указаны в вводной табличке заводских данных, которая крепится справа на подставе пассажирского сиденья (рис. 108).

Буквы XTZ в начале идентификационного номера обозначают в закодированном виде данные о заводе-изготовителе:

X — географическую зону; Т — страну; Z — завод-изготовитель. Шесть следующих цифр обозначают модель автомобиля.

Кроме того номер шасси выбит на заднем конце правого лонжерона рамы автомобиля, а номер двигателя (средняя строчка рис. 109) — на горизонтальной площадке верхней передней части блока двигателя около рым-болта. Там же выбиты

модель двигателя (верхняя строчка) и год выпуска двигателя (нижняя строчка).

Рис, 108. Места нанесения номера шасси и установки заводской таблички

ХРАНЕНИЕ И КОНСЕРВАЦИЯ АВТОМОБИЛЯ ЗИЛ-131Н

Допускается кратковременное (не более двух месяцев) хранение автомобилей на открытых площадках без консервации. В случае необходимости слить жидкость из системы охлаждения и омывателя ветрового стекла. Затем надо вновь залить охлаждающую жидкость в систему охлаждения, добавив в нее по 14 г нитрита натрия, двухромовокислого калия и тринатрийфосфата; пустить двигатель и прогреть его до температуры охлаждающей жидкости 80 . 90 °С. После этого охлаждающую жидкость из системы охлаждения нужно полностью слить.

Автомобили, эксплуатация которых не планируется в течение длительного времени, следует консервировать в соответствии с требованиями ведомственных инструкций по хранению и консервации автотракторной техники и имущества.

При отсутствии ведомственной инструкции необходимо выполнить следующие работы: провести очередное ТО;

слить жидкость из системы охлаждения и омывателя ветрового стекла, как указано выше;

залить в каждый цилиндр двигателя через отверстия для свечей зажигания по 30 . 50 v горячего обезвоженного моторного масла и провернуть коленчатый вал пусковой рукояткой на 10 . 20 оборотов; ослабить натяжение приводных ремней) плотно обвязать промасленной бумагой воздушные фильтры двигателя и маолозаливной горловины, трубку указателя уровня маела и выпускную трубу глушителя;

плотно обвязать промасленной бумагой места входа рычагов управления в крышки агрегатов, заклеить промасленной бумагой зазоры между тормозными барабанами и щитами; колпачки сапунов обернуть изоляционной лентой;

рессоры разгрузить, листы смазать графитной вмазкой, ведущие мосты установить на подставки, внутреннюю поверхность покрышек протереть тальком, давление воздуха в шинах довести до нормы;

зарядить аккумуляторную батарею, довести уровень и плотность электролита до нормы, протереть насухо и смазать выводы техническим вазелином, отключив батарею от массы;

инструмент, принадлежности и запасные части очистить, смазать и обернуть промасленной бумагой;

зачистить от коррозии и подкрасить места е поврежденной краской, неокрашенные металлические части очистить и смазать смазкой ВТВ-1 и ПВК.

Хранить автомобиль следует в чистом затемненном вентилируемом помещении в относительной влажностью 40 . 70 % при температуре выше 5 °С. .

В процессе хранения:

а) один раз в 6 месяцев осмотреть автомобиль, удалить следы коррозии и подкрасить места с поврежденной краской, восстановить защитный слой на неокрашенных металлических поверхностях автомобиля и на поверхностях инструмента, принадлежностей и запасных частей, устранить замеченные неисправности?

б) один раз в год залить в цилиндры двигателя масло в порядке, указанном выше

в) один раз в 3 . 5 лет провести замену смазочного материала во всех точках согласно карте смазывания.

При снятии в хранения удалить консервационные материалы и смазочный материал провести ЕО.

Технические характеристики- Двигатель ЗИЛ 130

Что бы лучше понять, что представляет собой двигатель ЗИЛ 130, изучим технические характеристики агрегата. Двигатель внутреннего сгорания предназначен для эксплуатации на грузовиках ЗИЛ: 130 и 131. Параметры представлены в таблице.

Разъяснение	Показатель
Завод изготовитель	АМО ЗИЛ
Период выпуска	1964-1994
Горючее	Семьдесят шестой бензин
Питание агрегата	Карбюратор
Сколько тактов	4
Сплав блока агрегата	чугун
Количество камер объёмного вытеснения (шт.), размещение	«v8»
Клапан, итого (штук)	16
Объем двигателя ЗИЛ 130 (л)	6
Порядок работы агрегата	1,5,4,2,6,3,7,8
Камера объёмного вытеснения, поперечник, миллиметров	100
Расстояние между крайними положениями поршня, миллиметров	95
Отношение пространства над поршнем: верх/низ	6,5
Объем масла в двигателе ЗИЛ 130 (л)	9
Мощь агрегата, лошадиных сил	150
Вращающий момент (Нм)	401
Соответствие нормам экологии	Евро 0
Вес двигателя ЗИЛ 130 (кг. )	440

1:43 Start Scale Models ЗИЛ 131 Кунг

Модель изготовлена ​​компанией Start Scale Models в масштабе 1:43. В этой модели ничего не открывается. На последних фотографиях настоящий грузовик ЗИЛ 131 Кунг, выставленный в Музее полиции в Праге, Чешская Республика.

Вот немного информации о реальном грузовике из моего предыдущего поста на этом форуме.

История знаменитого армейского полноприводного грузовика повышенной проходимости ЗИЛ-131, созданного полностью советскими инженерами с некоторым учетом американских унифицированных машин М34, тесно переплелась с разработкой практически всех других автомобилей третьего поколения Московский автомобильный завод.

Трехосный капотированный ЗИЛ-131 со всеми односкатными колесами был первым отечественным армейским грузовиком среднего класса грузоподъемностью 3,5 т при эксплуатации на местности, который при работе по дорогам с твердым покрытием доставлял армейские грузы массой до пять тонн. Выпускавшийся 34 года, ЗИЛ-131 стал основным грузовиком Советской армии и основной базой для обширного семейства специальных военных автомобилей.

Предшественники ЗИЛ-131 (1956-1966)
Опытные грузовики с маркировкой ЗИЛ-131 появились в 1956, но потом потребовалось целое десятилетие, чтобы довести их до совершенства и поставить на конвейер. Камнем преткновения стал перспективный силовой агрегат V8, а потому трехтонный первенец ЗИЛ-131А получил 135-сильный двигатель V6 и агрегаты от ЗИС-151, ЗИЛ-157К и пробного гражданского образца ЗИЛ-130.
Результатом этих комбинаций стал второй 2,5-тонный гибрид ЗИЛ-131 с именем ЗИЛ-165 и шестицилиндровым двигателем мощностью 125 лошадиных сил. В 1959 году на испытания вышел третий ЗИЛ-131 с пробным двигателем V8 мощностью 148 л.с., который стал реальной базой будущего серийного автомобиля.

Серийные автомобили ЗИЛ-131 (1966-1990 гг.) Автомобиль был оснащен совершенным для своего времени двигателем V8 мощностью 150 л. с., экранированным электрооборудованием, передним приводом с шаровыми опорами, гидроусилителем руля, регулировкой давления в шинах и цельнометаллической кабиной с панорамным ветровым стеклом. На часть машин впереди монтировалась пятитонная лебедка.

В процессе серийного производства ЗИЛ-131 постоянно совершенствовался и оснащался новыми узлами и мелкими деталями, но его внешние черты практически не менялись. 19 апреля74, вся семья награждена почетным государственным знаком качества.

Развитием базовой модели стал седельный тягач ЗИЛ-131В с укороченной рамой и полуавтоматическим сцепным устройством, служивший для буксировки полуприцепов полной массой до 12 т по шоссе и 7,5 т по шоссе. земля.

В конце 70-х годов единственной и безуспешной попыткой перехода на новую боевую машину стали опытные образцы ЗИЛ-131М с многотопливным двигателем V8 мощностью 170 сил, удлиненным капотом и разными вариантами передней облицовки .

В 1986 году с конвейера начал сходить экономичный базовый автомобиль ЗИЛ-131Н грузоподъемностью 3,75 тонны и модернизированным 150-сильным двигателем. Внешне отличался цельными блоками фар с подфарниками, указателями поворотов на передних крыльях и тентом от КамАЗа. Эти наиболее удачные машины 131-го семейства пользовались достаточно высоким спросом в СССР и поступали в армии социалистических и ближнего зарубежья.

Обновленный седельный тягач ЗИЛ-131НВ с повышенной нагрузкой на сцепное устройство, передней лебедкой и двумя «запасками» за кабиной в составе автопоездов развивал скорость 75 км/ч.

Выпуск на Московском автомобильном заводе всех модификаций 131-го ЗИЛа завершен в 1990 году.

Военные варианты и оборудование на шасси ЗИЛ-131
В Советских Вооруженных Силах и в армиях зарубежных стран ЗИЛ-131 грузовики использовались для перевозки 18-24 человек на продольных или поперечных скамьях в кузове, установки армейских надстроек и буксировки прицепов и артиллерийских систем малого и среднего калибра.
В армии грузовики дооснащались затемняющими фарами, стойками для личного оружия, приборами ночного видения, ящиками для военных карт, а в ряде стран на них монтировались ферменные рамы для показательного показа ракетного вооружения.

Военизированные седельные тягачи серии 131Б обычно работали в паре со штатными одно- и двухосными полуприцепами, разработанными по заказу Минобороны, и перевозили крупногабаритные грузы, участки мостовых переходов и мостостроительную технику.

Типовые кузова-фургоны

Изначально на ЗИЛ-131 устанавливались стандартные армейские кузова КУНГ-1М в нескольких модификациях. В конце 60-х годов, когда началась унификация военных фургонов, специально для него было налажено производство герметичных бескаркасных конструкций К-131 и каркасно-металлических КМ-131 с характерными плоскими скатами крыши, смотровыми окнами и системами жизнеобеспечения. Помимо различного оборудования, в них могли длительное время находиться члены экипажа, выполняющие свои обязанности в условиях экстремальных температур, повышенной влажности и в условиях радиоактивного заражения.
Радиотехнические средства связи и управления
Основная масса новых легких, прочных и безопасных кузовов, созданных на базе экранированного шасси ЗИЛ-131, была использована для размещения многочисленных систем радиосвязи, радиолокации, разведки и боевого управления, общее количество из которых достигло нескольких сотен версий.

Приоритет в этой области постепенно сместился к автономным радиорелейным станциям, создавшим последовательные участки армейских линий связи протяженностью до 300 километров. Они были снабжены различными типами антенн высотой до 20 метров, комплектами кабельных барабанов и собственными бензоэлектрическими установками.

Период 1960-1970-х годов считается периодом расцвета советских мобильных радиолокационных комплексов различной мощности и назначения. Их основой считалась аэродромная РЛС РСП-7Т с дальностью действия 180 км, созданная для автомобиля ЗИЛ-157 и переставленная на ЗИЛ-131. Он также использовался для управления движением самолетов в районе аэродромов и обеспечения их посадки в сложных метеоусловиях.

В середине 70-х годов развитием предыдущей системы П-15М стала двухкоординатная радиолокационная станция П-19 «Дунай» на двух грузовиках ЗИЛ-131 с аппаратурой управления, складным поворотным антенным устройством и блоками питания. Его назначением была разведка и обнаружение воздушных целей на разных высотах и ​​дальностях до 160 километров, определение их координат, опознавание и передача информации на пункты управления или зенитные комплексы.

На станции дальнего наблюдения 1Л117 на удалении до 350 км использовались два автомобиля ЗИЛ-131 со специальными кузовами, в которых размещалось оборудование приемопередающей станции и кабины для первичной и вторичной обработки полученная информация была смонтирована.

В 1970-1980-е годы в состав автономной РЛС кругового обзора П-37 «Меч», служившей для обнаружения воздушных объектов и обеспечения управления воздушным движением, входила машина на шасси ЗИЛ-131 с аппаратурой управления режимом работы локатор в кузове КУНГ-1М и двухосные прицепы с антеннами и электростанциями. Дальность обзора достигала 350 километров, точность определения координат — 500 метров.
Менее обширным, чем на ГАЗ-66, был комплект военной техники на грузовиках ЗИЛ-131 с кузовами К-131 и КУНГ-1М. В его состав входили телеграфные пункты управления и машины для герметизации коммуникаций ракетных комплексов в семи модификациях.

Мобильная станция ПУ-1 на двух автомобилях со штатными фургонами использовалась для управления дивизионом оперативно-тактического ракетного комплекса 9К72. В них размещались рабочие столы, первая советская электронно-вычислительная машина для расчета полетного задания, телеграфный принтер и переключатель, а также бензоэлектрический агрегат.

Подвижные командно-штабные машины высокого уровня включали комплекс МШ-1 на базе ЗИЛ-131 с цельнометаллическим кузовом КМ-131, в котором размещались рабочие столы командиров и операторов, стеллажи и шкафы для документации, системы жизнеобеспечения, электроснабжение, вентиляция и отопление. В буксируемом прицепе ПШ-1 располагались места отдыха боевого расчета, санитарный блок и контейнеры для вспомогательного оборудования.
В конце 60-х годов в разряде средств дальней связи появились легкие мачтовые опоры ФЛ-95 «Сосна» с телескопическими стрелами высотой до 35 метров, служившие для механизированного подъема приемопередатчиков станций радиорелейной и тропосферной связи.

131 | Российская оборонная политика

Военный истеблишмент марширует на своем желудке, но еда, которая наполняет желудок (и боеприпасы, которыми наполняют пушки), марширует на своих грузовиках.

Качественной российской военной журналистики с каждым годом становится все меньше. Но возникают исключения. Алексей Рамм, например. Его работы интересны, достаточно проницательны и внешне непредвзяты.

Недавний рассказ Рамма на пешеходную тему российских военных грузовиков для ВПК предоставляется вам в назидание целиком без перерыва. Добавлены фотографии, которых не было в его статье.

«Автомобильный транспорт, обеспечивающий доставку материальных ресурсов, запасов смазочных материалов (ГСМ), боеприпасов и т. д., поступает в роты полков и в батальоны материально-технического обеспечения бригад и дивизий (РМО и БМО). Каждая рота (или взвод) отвечает за перевозку конкретного предмета. Например, первая рота БМО (или взвод РМО) перевозит боеприпасы, а пятая, оснащенная автоцистернами, перевозит топливо».

№

«В армиях и военных округах имеются бригады материально-технического обеспечения (БРМО) для организации материально-технического обеспечения и подвоза материальных средств».

«Более 70 процентов автотранспорта постоянно находится на складах, загруженных боеприпасами, ГСМ и другими грузами».

«Из пяти рот БМО всего 10-12 машин используются для обеспечения повседневных нужд. Остальные стоят в депо, полностью загруженные, заправленные, но со снятыми батареями. Во время боевой готовности водители приезжают в депо и уже груженые машины отгоняют в назначенные места», — рассказал обозревателю ВПК командир одного из БМО».

«Действительно, большинство машин, стоящих в депо, в плачевном состоянии. «Когда я служил командиром роты подвоза боеприпасов, у меня не было ни одной полностью исправной машины. Конечно, все могли пойти, совершить марш, доставить боеприпасы. Но у многих отказали двигатель, тормоза, были проблемы с электрикой. У нас не было даже полных палаток на всю компанию. Все мои КамАЗы отслужили уже 15, а то и 20 лет, и только часть из них прошла капитальный ремонт, — вспоминает офицер автосервиса одной общевойсковой армии».

№

«Кроме РМО, БМО и БРМО, каждый батальон имел взводы материального обеспечения, в которые входили автомобильные отделения, а иногда, если батальон является самостоятельной воинской частью, даже целые взводы. Задачей данных подразделений является транспортировка материальных средств со складов материального обеспечения батальонов (рот) непосредственно на фронт».

«Развившаяся транспортная система разделила автопарк. Автомобили ГАЗ-66, ЗИЛ-131 и Урал, используемые в основном взводами материального обеспечения и отличающиеся высокой подвижностью, предназначены для доставки грузов, ГСМ и боеприпасов на фронт. Полковые РМО, бригадные БМО, а также армейские и окружные БРМО практически полностью укомплектованы КамАЗами».

№

«Машины бригад и батальонов материального обеспечения должны совершать длительные марш-броски с большими грузами на расстояние не менее 500-600 км по обычным дорогам. Мобильность для них не так важна, как для тех, кто перевозит грузы на фронт. Так что в этом сегменте у КамАЗа не было и нет конкурентов, — говорит сотрудник Главного автобронетанкового управления (ГАБТУ) Минобороны».

Вся страна КамАЗы

№

«В середине 1990-х годов уже было ясно, что советская система из четырех основных семейств машин — непозволительная роскошь для Российской Армии. У каждого действительно есть свои детали и компоненты, которые не являются взаимозаменяемыми. У ЗИЛ-131 двигатель газовый, а вот Урал (за исключением 375Д) дизельный. Поэтому было принято решение о переходе на один универсальный тип, — поясняет офицер Главного автобронетанкового управления».

«В 1998 году Уральский автомобильный завод представил семейство грузовиков «Мотовоз» на испытания военным, но из-за затянувшейся доводки и проблем с финансированием новые «Уралы» начали поступать в войска только в 2006-2008 годах. Как заявил производитель, «Мотовоз» состоял из трех практически 95-процентно распространенных автомобилей — Урал-43206 (4х4), Урал-4320-31 (6х6) и Урал-5323 (8х8)».

Урал-4320-31

««В 2008 году к нам в дивизию поступил только двухосный Урал-43206. Так что трех- и четырехосных Уралов мы не видели. Хотя по первоначальным планам Урал-43206 заменил старые Уралы, ЗИЛ-131 и ГАЗ-66 во взводах материального обеспечения батальонов, а -4320 — транспортные КамАЗы в дивизионных БМО. Мы ездили на мотовозах менее полугода, после чего пришел приказ отдать их в депо, и мы получили новые КамАЗы, — вспоминает сотрудник автосервиса».

«С приходом Анатолия Сердюкова семья Мотовозов пришла в немилость, и им на смену пришли «Мустанги» Камского автомобильного завода».

КамАЗ-4350 Мустанг

«Сейчас допустимо ругать Сердюкова. Многие говорят, что переход на «Мустанг» был связан с лоббированием принадлежащего «Ростеху» КамАЗа, а возможно, даже с коррупционными схемами. Но приходится признать, что от Уральского завода в семейство Мотовозов поступила только одна модель — Урал-43206. На мой взгляд, идеальный автомобиль для перевозки на передовую. Мобильный, надежный, легко ремонтируемый. А вот трехосный Урал-4320-31 проигрывает КамАЗу на бездорожье по всем показателям. По сути, это форсированный Урал-4320. Про четырехосник даже говорить не хочу. Очень капризная и ненадежная машина, — рассказывает офицер автосервиса Южного военного округа».

«В семействе «Мустанг» три автомобиля: КамАЗ-4350 (4х4), КамАЗ-5350 (6х6) и КамАЗ-6350 (8х8). Поставки начались в конце 2008 года».

«В настоящее время практически нет ни старых Урал-4320, ни ЗИЛ-131, ни даже ГАЗ-66. Осталось небольшое количество Урал-43206, -4320-31 и -5323, полученных в 2008 году. Мотовозы были достаточно свежими машинами, но списаны все равно раньше времени», — комментирует представитель ГАБТУ».

«По нескольким оценкам, в настоящее время примерно 80-90 процентов парка грузовиков Минобороны России составляют Мустанги, 10-15 процентов Мотовозы, а остальное — оставшиеся и до сих пор не списанные ЗИЛ-131, ГАЗ-66 и т. д. Переход Минобороны на единый автомобиль занял немногим менее семи годы. По мнению практически всех представителей автосервиса, с которыми удалось пообщаться этому изданию, это удалось сделать только благодаря большой производственной мощности Камского автозавода и его развитым сервисным центрам».

«Мустанг слишком сильно ездит»

«Если сравнить старую бригаду с разными типами грузовиков, то благодаря «Мустангам» в последнее время увеличился тоннаж перевозимых грузов. За счет унификации автомобилей, доходящей до 90-95 процентов, удалось значительно сократить поставки необходимых для ремонта деталей и узлов, а также стандартизировать перечень ГСМ», — говорит представитель ГАБТУ. «Я не могу назвать реальных цифр, но поверьте: «возможности «подъема» материальных ресурсов в настоящее время сильно выросли»» 9.0003

«Но в войсках такие же оптимистичные выводы делать не спешат. «КамАЗ-4350 пришел на замену «Уралам» во взводах материально-технического обеспечения батальонов. На учениях, где еще есть заводские сервисные центры, все выглядит очень хорошо. В жизни все гораздо сложнее, — уверен автомеханик Западного военного округа.

«По мнению всех офицеров войск, опрошенных Военно-промышленным курьером, КамАЗ-4350 не стал достойной заменой старому семейству «Урал». «По подвижности он уступает старому Уралу-4320, при этом он не так грузит. Одновременно эти машины застревали во время учений по бездорожью в тех местах, где «Урал» проехал бы без проблем. У КамАЗа отличные грузовики, но для нормальных дорог, — уверен командир батальона материально-технического обеспечения.

«Особенно напряженными стали весенне-летний период прошлого года, когда части и подразделения Вооруженных Сил Российской Федерации выдвинулись из пунктов постоянного базирования к границе с Украиной, действуя совершенно без поддержки ремонтных баз. Все собеседники этого издания отметили еще одну проблему, которая появилась в период весенне-летнего стояния на границе, — 4350 часто ломается».

«Эта машина должна действовать практически на передовой. Но это напичканная электроникой, которая постоянно ломается. Возможностей даже взводного механика-водителя хватило, чтобы покорить «Урал». Здесь приходится вызывать специалистов. Однажды такая машина застряла посреди полигона, и мы вытащили ее отсюда только через неделю. Еще одна проблема — турбодизель в этом КамАЗе. Турбина постоянно выходит из строя, ломается. Успеваем только в ремонт отправить», — жалуется сотрудник автосервиса».

«В сервисных центрах не разделяют претензий военных к КамАЗ-4350, аргументируя это тем, что большинство поломок происходит по вине военнослужащих, использующих технику».

«Автотехника развивается, появляются новые технологии. Но военные хотят, чтобы все было как «в бабушкины времена». Проблема с турбиной не по вине завода. В инструкции сказано, что перед тем, как заглушить двигатель, водитель должен дать ему поработать на холостом ходу. Военные сразу заглушат двигатель, а турбина вдруг заклинит. Но виноват завод», — жалуется сотрудник одного из сервисных предприятий, отвечающих за ремонт КамАЗов.

В/ч

«В настоящее время складывается парадоксальная ситуация, когда бригадные БМО, армейские и окружные БРМО многократно увеличили свои возможности по «подъему» и транспортировке припасов, но снабжение грузами непосредственно подразделений на передовой не всегда бывает успешным. ”

«Вид с другой стороны»

«В МВД пытались найти выход из автомобильного тупика, объединив возможности семейств «Мотовоз» и «Мустанг».

««Шестиосные [sic, колесные?] Урал-4320-31, а иногда и Урал-43206 используются в основном для частей и подразделений, выполняющих задачи боевой службы по подвозу материальных средств непосредственно к месту их применения. на Северном Кавказе. Подразделения полиции, работающие в регионе, также используют эти автомобили», — сказал представитель Внутренних войск. Для перевозки грузов на большие расстояния, по словам нашего собеседника, уже стоят на вооружении шестиосные [sic, колесные?] КамАЗ-5350».

«У нас есть КамАЗ-4350, но для условий Кавказа лучше подходят Урал-4320-31. Они намного мобильнее и мощнее в условиях сложного горного и значительно пересеченного рельефа. А для снабжения подразделений, дислоцированных на большом удалении, и решения задач по охране важных государственных объектов мы тоже используем «Уралы», — отвечает представитель ВВ МВД».

«С одной стороны, решение объединить два семейства в единый автопарк понятно и логично. Мотовоз и Мустанг дублируют друг друга в достаточно ограниченной степени. С другой, в составе вновь появляются несколько семейств грузовиков, требующих раздельных поставок деталей и комплектующих. Источники ВПК в МВД признают наличие проблемы. «Хорошо бы только «Мустанги» и «Мотовозы», а у нас еще довольно большое количество различной бронетехники и другой спецтехники, — сокрушается представитель Внутренних войск.

«Проблема будет решена с принятием на вооружение будущих семейств автомобилей «Тайфун» и «Платформа», работа над которыми в настоящее время продолжается», — пояснил представитель ГАБТУ.

Тайфун

«‘Было много разговоров о Платформе. Говорили так, будто это даже министру обороны показывали на полигоне в Бронницах. Но до сих пор нет даже фотографий прототипа. Говорят, все секретно. Но какой смысл держать грузовик в секрете? Это бык. До сих пор нет серии Тайфун [sic, Платформа?]. Но есть экспериментальные прототипы. Все это мы уже проходили. Несколько лет подряд нас уверяли, что чинят нам оборудование, а заводчане его буксируют. В результате, когда началась нормальная работа и техника начала ломаться, все смотрели на нее как на маленьких детей, — рассказывает автоинспектор».

№

«Таким образом, за более чем семь лет проблема дисбаланса автомобильной техники Вооруженных Сил Российской Федерации так и не решена окончательно. Ситуация похожа на бег по кругу. Еще можно надеяться, что с принятием на вооружение будущих семейств машин проблема окончательно решится».

Небольшой постскриптум. Тайфун находится в серийном производстве. Находится на вооружении частей РВСН и СпН в Южном ВО. Серийные «Мустанги» находятся на вооружении с 2003 года. По данным Western MD, возраст 30 % автомобилей в настоящее время составляет менее трех лет, а с 2012 года было добавлено 6 000 грузовиков «Мотовоз» и «КамАЗ». 50 Тайфунов до конца 2014 года. Тайфуны были заметны на сегодняшнем Параде Победы, как и Мустанги.

ЗИЛ-131 стр. 1 – ScaleDracula

Это длинная статья. Если вас интересует только конкретный раздел, упростите себе жизнь и воспользуйтесь ссылками ниже:

Введение и конструкция

Идея этой сборки пришла мне в голову после просмотра сериала HBO «Чернобыль». Меня всегда интересовали заброшенные пейзажи и постапокалиптическая стилистика. И я буду исследовать эти темы в будущих проектах. Но что меня особенно заинтересовало в «Чернобыле», так это реализм истории. Создатели постарались максимально точно воссоздать события. Шоу кажется ужасом, а тот факт, что в нем представлены исторические факты, делает его еще более ужасающим.

Сейчас, насколько мне известно, на рынке нет пожарной машины ЗИЛ в масштабе 1:35, только в масштабе 1:72 или в странном масштабе 1:43. Но на самом деле это работает для меня. Я выбрал модель в масштабе 1:72, надеясь, что это будет быстрая и расслабляющая сборка. Кроме того, я никогда не делал модели в масштабе 1:72, так что это будет свежий опыт и новый вызов. Чтобы ускорить процесс, моей первой идеей было собрать модель из коробки и как можно скорее приступить к покраске.

НЕМНОГО ИСТОРИИ

ЗИЛ-131 и ЗИЛ-130 чуть меньшего размера были настоящими рабочими лошадками советского хозяйства и военного транспорта. Надежность и универсальность конструкции привели к множеству различных версий. ЗИЛы служили в качестве бронетранспортеров, командирских машин, нефтяных танкеров, строительных машин… Что угодно. Оба грузовика также находились на вооружении пожарной части Припяти.

Пожарная часть в Припяти. На пороге трагедии.

Пожарные этой станции первыми прибыли на место пожара на Чернобыльской АЭС. Знаменитый взрыв произошел в ночь на 26 апреля 1986 года. Из-за халатности персонала и технических неполадок взорвался один из реакторов, что привело к мировому ядерному кризису.

Кадр из сериала Чернобыль. Пожарные машины ЗИЛ на месте возгорания 4-го энергоблока.

Пожарные участвовали в акции, не осознавая опасности. В то время никто не знал о смертельном уровне радиации вокруг завода. К сожалению, большинство людей, отправившихся туда той ночью, вскоре после инцидента умерли от тяжелой лучевой болезни.

Памятник отважным пожарным Припяти

Советское правительство сделало все возможное, чтобы сохранить в тайне взрыв. Но когда правда наконец раскрылась, не жалели средств на сдерживание последствий трагедии. И, к сожалению, среди этих расходов были и человеческие жизни. Хотя сам инцидент не привел к большим прямым жертвам, выброшенные в атмосферу радиоактивные вещества впоследствии причинили гораздо больший вред. Люди, участвовавшие в очистке, позже будут страдать от рака и болезней легких. И невозможно оценить влияние инцидента на смертность от рака по всей Европе.

Помимо человеческих жертв, в процессе ликвидации было использовано огромное количество оборудования. Большинство этих машин позже будут брошены в зоне из-за высокого уровня загрязнения. Танки, БТР, вертолеты и грузовики собрались на кладбище техники возле Чернобыльской АЭС.

И среди них есть и пожарная машина ЗИЛ-131, которой я буду заниматься в этом проекте. После более чем 30-летнего упадка эти автомобили находятся в очень плохом состоянии.

Возможно, это не Чернобыльская катастрофа, но все же хороший справочный материал.

МОДЕЛЬ

Я купил комплект AVD, точно не зная, чего ожидать. Поскольку я новичок в масштабе 1:72, я понятия не имею о стандартах качества.

Верхняя часть кузова отлита единой деталью. Вы также получите изрядное количество наклеек и резиновых колес. Что меня удивило, так это то, что оси колес поставляются в виде металлических стержней с намерением (вероятно) сделать их подвижными. Почему? Кто-нибудь действительно играет с этими машинами после их сборки? Серьезно?

Мне нравится основная часть кузова автомобиля. Судя по масштабу, мне кажется, неплохо.

Однако, когда мы смотрим на детали, становится еще хуже. Опять же, я не знаю стандартов масштаба, но некоторые из них выглядят довольно противно.

Думаю, мне нужно отказаться от нестандартной концепции этого проекта. Некоторые из этих деталей необходимо будет заменить.

КОНСТРУКЦИЯ

Модель можно удобно разделить на три части. Ходовая часть, основной корпус и салон.
