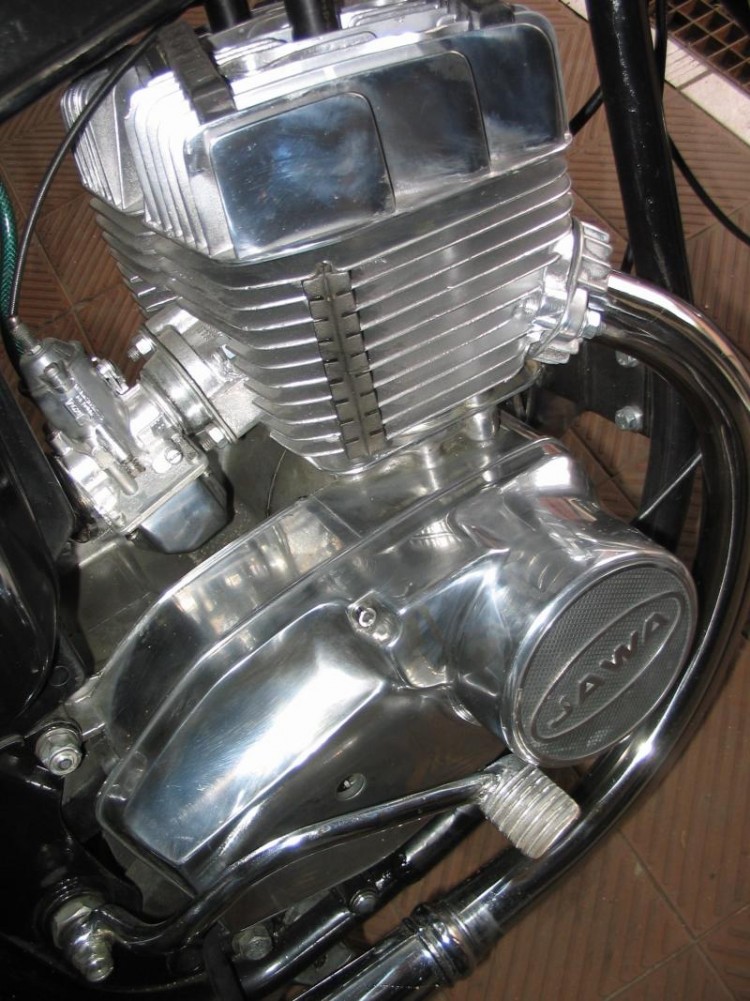

Как отполировать двигатель на яве 638

Такая тема была, но она помоему была не раскрыта. Была там ссылка http://www.bikerov.net/forum/index.php?showtopic=117. Там рекомендовано размешивать пасту машинным маслом. Завтра попробую.

Регистрация: 02.09.2006
Сообщения: 197
Темы: 18
Откуда: г. Москва
Мото: Ява 350/354, 350/360, 250/559

Регистрация: 10.06.2003
Сообщения: 7079
Темы: 182
Откуда: Москва
Мото: 250 typ 353-04 1959г, 350 typ 360/00 197Хг

Регистрация: 22.12.2006
Сообщения: 2144
Темы: 58
Откуда: Москва
Мото: Ява-559; Ява-551; Ява 354

Хорошо. вчера взял вторую яву, буду собирать из 2 одну)) хром гои не буду больше полировать, только картер. А трубы чем полировать? а то сейчас очень мутные. Когда помыл, еще увидел немного точек ржавых есть. нужно чтото делать
_________________
Ява 638
МТ1036

Регистрация: 01.08.2005
Сообщения: 217
Темы: 3
Откуда: Курган
Мото: Ява 350 634

Регистрация: 19. 03.2008
Сообщения: 189
Темы: 2
Откуда: Екатеринбург
Мото: ЯВА 350/634

Регистрация: 30.08.2006
Сообщения: 3220
Темы: 39
Откуда: Таганрог
Мото: KTM и велик

Регистрация: 06.03.2006
Сообщения: 13173
Темы: 242
Откуда: С-Петербург
Мото: Jawa 360 (много)

Регистрация: 14.06.2007
Сообщения: 123
Темы: 1
Откуда: Минск
Мото: Jawa 638

Регистрация: 27.05.2005
Сообщения: 1164
Темы: 29
Откуда: г.волжский_волгоградская_обл.
Мото: Jawa 350/360 66г: suzuki burgman 650 k-2

Регистрация: 14.06.2007
Сообщения: 123
Темы: 1
Откуда: Минск
Мото: Jawa 638

Регистрация: 23.11.2007
Сообщения: 1264
Темы: 13
Откуда: г. Коломна, Моск. обл.
Мото: Jamaha JOG 3KJ

Wind_Fire_Steel писал(а):
2 IGOS: а какой набор наждачек посоветуешь?

От 400 до 800.
1000 уже по вкусу.

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете вкладывать файлы
Вы не можете скачивать файлы

Powered by phpBB © 2001, 2002 phpBB Group

Источник

МОЙ МОТОЦИКЛ

Усовершенствование двигателя под силу только тем, кто понимает, что в нем происходит, обладает слесарными навыками, опытом работы на металлорежущих станках и… терпением. Эти качества могут конечно приобретаться с опытом и в постоянном процессе, но можно как раз угробить движок. Хотя кто не рискует тот не пьет шампанское. Данная статья для тех кому мало того ресурса, что выдает движок JAWA 350/634. Но с форсировкой тоже будьте осторожны: мало ли что…

ДОРАБОТКА ЦИЛИНДРОВ
Прежде всего, мотор нужно тщательно отмыть и полностью разобрать. Проверьте детали КП и моторной передачи: те. которые с дефектами, не справятся с увеличившейся мощностью и выйдут из строя. А при изношенной поршневой группе от переделок и вовсе не будет прока.
Понадобятся напильники, шарошки и электродрель (а лучше, бормашина). Форма и размеры продувочных каналов чугунных цилиндров часто бывают далеки от идеала, особенно на стыках между цилиндрами и картером. Скорость бензовоздушной смеси на больших оборотах в этих местах столь высока, что уступ в каких-нибудь полмиллиметра может вызвать вихрь, который «съест»» до 20-30% проходного сечения. Для того, чтобы вернуть потерянную мощность, придется поработать напильниками и шарошками и устранить заводские огрехи.

Как обнаружить несовпадения? Сделайте прокладки из плотной бумаги, по одной для каждого цилиндра и отдельно для картера. Скопируйте на бумагу, проводя пальцем по обороту, отпечатки каналов каждой детали. Совместив бумажные отпечатки, найдите положение (насколько позволят шпильки), при котором несовпадения каналов станут минимальными. Поставьте метки, а затем стальными штифтами зафиксируйте детали, чтобы при последующих сборках они всегда занимали это положение. Теперь удалите выступающие места. Прокладки, установленные под цилиндры после сборки, должны в точности повторять форму продувочных каналов. Выступающие внутрь края дадут тот же эффект, что и несовпадающие каналы.
Углы и форма продувочных каналов на выходе в цилиндр определяют направление движения бензовоздушной смеси, а, значит, качество продувки. Любые вольные изменении в этих местах могут перечеркнуть всю работу. Все каналы: впускные, выпускные и продувочные достаточно отшлифовать мелкой шкуркой. Полировать до блеска нет смысла.
Нижнюю кромку впускных окон опустите на 3,5 мм, а в канале сделайте плавный переход (как показано на рисунке).

После этого, собрав картер с центральной вставкой, подгоните и отшлифуйте впускные каналы. Верхнюю кромку выпускных окон поднимите на 2 мм, На верхних и нижних кромках сделайте фаски 0,5×30″ — это продлит жизнь поршневых колец. Не стоит трогать верхние кромки продувочных каналов: продувка цилиндра от этого существенно ухудшится. Расширять весь выпускной канал нет необходимости, сошлифуйте огрехи литья, а вблизи окон — отполируйте поверхность канала. На гладких стенках откладывается гораздо меньше нагара.

Удалите перемычки в нижней части окон поршней, а юбку изнутри от поршневого пальца вниз опилите «на конус». Наружную поверхность днищ поршней отполируйте, чтобы на них откладывалось меньше нагара.
Чтобы увеличить степень сжатия, подрежьте на токарном станке головки цилиндров на 1,5-2 мм, изготовив специальную оправку. Добейтесь, чтобы эта величина была одинаковой в обоих цилиндрах. Для проверки, устанавливая поочередно в собранном двигателе поршни в ВМТ, залейте в свечные отверстия из шприца или мензурки моторное масло до тех пор, пока его уровень не дойдет до середины резьбы.
После увеличения степени сжатия возрастет нагрузка на коленчатый вал, что не добавит ему долговечности. Кроме того, придется лить в бак 95-98-й бензин и, возможно, уменьшить угол опережения зажигания. При выборе топлива и регулировке зажигания действует правило: детонации при разгоне на полном дросселе с малых оборотов (50-60 км/ч на IV передаче) быть не должно.
Если вы все сделаете правильно, мощность двигателя достигнет 24-25 сил. Столько имели эталонные моторы Jawa 634 при их разработке. Вам кажется этот результат ничтожным? Поверьте на слово — большинство серийных мотоциклов не имеет и 20 сил.
НАСТРОЕННАЯ ВЫПУСКНАЯ СИСТЕМА
Понадобятся: стальной лист (сталь 10 или 20) толщиной 0,6-0,8 мм, ножницы по металлу и друг-сварщик.
Штатные глушители эффективно снижают шум выхлопа, но нормально «дышать» двигателю не дают.

Резонатор, показанный на рисунке, рассчитывался на 5100 об/мин. Если все сделать правильно, конец обратного конуса окажется напротив болта крепления заднего амортизатора к маятнику (если вы не мудрили с задней подвеской). Глушащие части, приваренные к выходам резонаторов, представляют собой скошенные конуса, переходящие в цилиндры, в которых находятся прямоточные глушители шума выпуска. Оформление концов выпускных труб — дело вкуса.
Описанные глушители толще штатных, поэтому придется подогнать под них кронштейны подножек.
К0ЛЕНВАЛ И КАРТЕР

Огромная масса штатного коленвала нужна, чтобы мотоцикл смог тронуться с места даже с нагруженной коляской. Кроме того, мотор с таким маховиком устойчивее работает на малых оборотах. Но за эти достоинства приходится расплачиваться динамикой разгона. Мы же форсируем мотор именно для динамичной езды, а не для перевозки грузов. Значит, вал нужно максимально облегчить. Только учтите, с облегченным коленвапом двигатель уже не будет так хорошо работать на малых оборотах, как раньше.

Доводку коленчатого вала и картера «на коленке» не сделать. Понадобятся токарный, фрезерный и координаторно-расточный станки, а также специалисты, умеющие на них работать.
Распрессуйте коленвал. Проточите его щеки на токарном станке по наружному диаметру до размера 125 мм.

Шатуны облепите на фрезерном станке (как показано на рисунке), а затем скруглите получившиеся острые кромки до радиуса 1,5 мм. Обязательно отшлифуйте и отполируйте наружные поверхности. Если полировкой пренебречь, на шероховатой поверхности образуются концентраторы напряжений, и шатун в каком-нибудь из этих мест рано или поздно разорвет. Втулки верхних и нижних головок шатунов со следами износа, коррозии или раковинами нужно заменить. Если их выточить из стали ШХ15 (из обойм подшипников) и закалить до HRC 58-62, они будут почти вечными. В головки шатуна после этого нужно установить новые подшипники и пальцы.
Отбалансируйте, просверлив отверстия в щеках, левую и правую половинки колен-вала по отдельности. При этом запрессовывать пальцы нижней головки шатуна больше чем на 5 мм не стоит, все равно потом нужно их выпрессовывать для промывки подшипников.
Чтобы после уменьшения диаметра щек коленвала степень сжатия в картере не уменьшилась, нужно освободившийся обьем заполнить вставками из алюминиевого сплава. Они должны плотно войти в кривошипную камеру. После обработки щек нижние головки шатунов будут выступать за пределы наружного диаметра коленвала. Сделайте для них во вставках кольцевые проточки. Зазор между вставками, коленвалом и нижними головками шатунов должен быть 1-1,5 мм. Для свободного прохода шатунов при сборке (с одного торца) и при работе (внутри) профрезеруйте окна. Чтобы вставки не провернулись при работе двигателя, вкрутите в них стопоры, изготовленные из винтов М4. В боковых стенках картера есть канавки для смазки подшипников. Выступающие части стопоров при сборке должны попасть в них и надежно зафиксировать детали.
Обычно на сопротивление вращению коленвала обращают слишком мало внимания, а напрасно. На больших оборотах потери в коренных подшипниках «кривого колена» в дефектном картере резко возрастут и «сьедят» изрядную долю мощности. Отверстия картера под коренные подшипники должны быть расположены соосно Сам картер Jawa изготавливали хорошо, но у поздних моделей отверстие в средней перегородке может быть смещено. Результат — ускоренный износ подшипников и потеря мощности. Поэтому обязательно соберите картер со вставкой, но без коленвала, и проверьте соосность отверстий на координатно-расточном станке. Если обнаружите отклонения, — выточите нЪвую перегородку на токарном станке «за одну установку». Ее наружный диаметр сделайте таким, чтобы она зашла в картер с натягом 0,05 мм
Когда все сделаете, снова разберите коленвал. Промойте и продуйте все детали и окончательно соберите. Отверстия, просверленные при балансировке, заглушите пробками подходящего размера от винных бутылок (разумеется, не полиэтиленовыми, а из пробкового дерева). Это увеличит степень сжатия в картере, и продувка станет эффективнее. Установите новые центральный подшипник и лабиринтное уплотнение. Добейтесь, чтобы биение коренных шеек не превышало 0,02 мм. иначе вен проделанная работа потеряет смысл.

Источник

Руководство по карбюраторам Ява – от устройства до регулировки

Мотоциклы марки Ява (Чезет) являются самыми узнаваемыми и почитаемыми на территории бывшего СССР.

На протяжении всей своей истории эти мотоциклы комплектовались фирменными чехословацкими карбюраторами Иков.

Основным преимуществом которых было удобство обслуживания, а также качественное приготовление смеси на всех режимах работы двигателя.

Что ставили на мотоциклы с завода?

Отличительной особенностью всех чехословацких карбюраторов является цилиндрическая форма дроссельной заслонки. Она приводится в движение тросовым механическим приводом, что и определяет их принадлежность к шиберным карбюраторам.

На корпусе имеются числовой и буквенный индексы, которые расшифровываются следующим образом:

Jawa 638

Последним и наиболее совершенным чехословацким карбюратором был Иков 2928 CE, который устанавливался на поздние Явы модели 638. Он отличается более сложной конструкцией и большим наличием вспомогательных систем по сравнению с предыдущими моделями карбюраторов. Диаметр диффузора в нем был увеличен до 28 мм. Все эти нововведения были связаны с возросшей мощностью двигателя мотоцикла Ява 638, его приемистостью и требованиям к экономичности.

Схема карбюратора 2928 СЕ

Устройство Иков 2928 CE

Как видно из рисунка у карбюратора есть жиклер добавочной системы. Т.е. здесь кроме систем холостого хода и главной топливной еще и присутствует система переходных режимов. Она задействуется при небольшом подъеме дросселя и при этом, не зависит от положения винта качества (11).

Обогатитель предназначен для холодного пуска и прогрева двигателя. Система состоит из рычага (24), при поднятии которого в пространство за дросселем через клапан (26) начинает поступать обогащенная смесь из отдельного колодца в поплавковой камере. Некоторое количество воздуха для приготовления смеси попадает из внутреннего вентиляционного отверстия камеры.

Обогатитель работает только при полностью опущенном дросселе, так как только при таком его положении разрежение в канале обогатителя будет максимальным.

Еще одним полезным нововведением карбюратора является наличие эконостата в верхней полости диффузора за дросселем. Такое расположение обусловлено его функцией – обогащение смеси при максимально поднятом золотнике, когда потоки проходящего воздуха в диффузоре «высасывают» дополнительное топливо из поплавковой камеры через латунную трубку с внутренним жиклером.

Благодаря эконостату обеспечивается высокая мощность и хорошая динамика мотоцикла на высоких оборотах. К тому же снижается риск прихвата поршня в цилиндре вследствие его перегрева и из-за обедненной смеси.

Настройка

Так как основные системы карбюратора Иков 2928CE разграничены и мало влияют друг на друга, то его регулировка производится следующим образом:

Jawa 634 — обзор, устройство и настройка

На мотоциклы Ява 634 ставились упрощенные карбюраторы Иков 2926SBD. Основным отличием от поздней модели Иков 2928CE является меньшее количество рабочих систем (система холостого хода и главная топливная система), размер поплавковой камеры и его расположение сбоку, относительно диффузора (при сильных боковых кренах это влияло на работу двигателя), а также наличие утопителя поплавка (аналог обогатителя при пуске двигателя).

Регулировка карбюратора выполняется согласно заводской таблице из руководства пользователя.

На таблице отображены регулировочные данные карбюратора мотоцикла Ява 634

Период обкатки для этого двигателя примерно равен 2000-2500 км. После нее необходимо поменять положение иглы в проточке замка (2) и выкрутить винт качества (4) согласно таблице. Свободный ход троса газа регулируется винтом (1) и должен составлять 1,5-2 мм. Винт регулировки поднятия дроссельной заслонки (5) по умолчанию необходимо опускать до минимально устойчивых оборотов двигателя.

Карбюратор в разрезе

Для улучшения динамики разгона двигателя Явы 634 некоторые владельцы ставят на нее карбюратор 2928CE (с которым немного увеличивается расход топлива). Такая установка потребует изготовить или купить соответствующий переходник для фланца карбюратора. Штатное крепление не подходит по межцентровому расстоянию шпилек и на впуске образуется ступенька из-за разницы диаметров диффузора. Купить готовый переходник, без проблем, можно через интернет-магазины.

Похожий переходник устанавливался на мотоциклы Восход 3М, которые одно время выпускались с завода с чешскими карбюраторами. Его можно поискать на моторазборках.

Jawa 250/350

На мотоциклах ЯВА-250 с индексами 559/02 и 559/04 устанавливались карбюраторы Иков 2926SD (до 1967 года) и 2926SBD (после 1967 года). На мотоциклах ЯВА-350 моделей 354/06, 360/00 применялись карбюраторы Иков 2926SBD.

У первого карбюратора имеется отдельный пусковой карбюратор (обогатитель), который приводится в действие поднятием троса, рычагом на руле. Его наличие на 250 кубовой модели мотоцикла обусловлено тем, что одноцилиндровый двигатель меньшего объема в холодную погоду завести тяжелее, чем двухцилиндровый. В остальном, эти два карбюратора почти идентичны. Позднее, на оба мотоцикла стали устанавливать поворотные воздушные заслонки на впускном патрубке карбюратора. Отдельный пусковой обогатитель стал не нужен.

Прежде чем приступать к регулировке данных карбюраторов, необходимо выполнить следующий порядок действий:

Сам процесс регулировки карбюратора идет в строгом, последовательном порядке:

Полезное видео

Наглядный видео материал, по снятию, чистке и настройке и регулировке карбюратора Ява 350 модель 354.

Иногда в процессе эксплуатации мотоцикла могут возникнуть условия, когда необходимо изменить текущую регулировку карбюратора (погодные условия, количество пассажиров и загрузка мотоцикла, использование топлива с другим октановым числом). В данном случае достаточно заменить главный топливный жиклер, доступ к которому можно получить, открутив пробку внизу карбюратора.

Например, если мотоцикл эксплуатируется в зимнюю погоду, то необходимо поставить больший ГТЖ (главный топливный жиклер). Подобрать его можно опытным путем, определяя состав смеси по цвету центрального электрода свечи.

При оптимальной смеси цвет должен быть коричневым, напоминающим ржавчину или оттенок красного кирпича. Соответственно, при слишком богатой смеси изолятор будет покрыт черным нагаром. А при обедненной смеси электрод будет светло-желтым или серого оттенка. Наибольшую опасность представляет именно последний вариант. В этом случае электрод может оплавиться, а его части попадут в ЦПГ, что приведет к дорогостоящему ремонту.

Внимание! Оценку состояния свечей нужно проводить после небольшой поездки на мотоцикле со скоростью 75-80 км/ч (1-2 км). Свечу нужно выкручивать из цилиндра сразу после остановки мотоцикла, а глушить его нужно на ходу. Только при соблюдении этих условий цвет электрода свечи будет наиболее приближен к действительному.

Доработка и ремонт

Существенным недостатком карбюратора Иков 2829CE является плохой запуск мотоцикла в холодную погоду из-за несовершенной конструкции обогатителя. Трудный пуск отмечают не только владельцы 638 моделей, но и хозяева некоторых ковровских мотоциклов, на которые с завода устанавливались такие карбюраторы. Все дело в том, что забор топлива для обогащения смеси происходит из отдельного канала в поплавковой камере, с которой он связан жиклером.

Также для забора воздуха к обогатителю используется вентиляционный канал, расположенный сбоку карбюратора. Сечение этого канала настолько велико, что разрежения в обогатителе недостаточно для всасывания топлива через жиклер. В результате в канал за дросселем попадает не обогащенная смесь, а пары бензина вперемешку с холодным воздухом, что конечно не способствует успешному пуску двигателя.

Для устранения этой проблемы карбюратор нужно доработать. Боковой канал можно заглушить, например, бензостойким герметиком, тем самым «поджав» воздух.

В этом случае разрежения станет достаточно для всасывания нужного количества топлива из камеры. Насчет вентиляции камеры можно не беспокоиться, т.к. с другой стороны карбюратора расположен такой же канал.

Еще одним альтернативным решением данной проблемы является установка утопителя поплавка, как на старых карбюраторах (подробнее на фото).

Установка двух

Среди идей отечественных тюнеров — энтузиастов иногда проскакивает довольно интересные попытки установки двух карбюраторов на Яву. Суть идеи понятна. Два карбюратора должны дать существенную прибавку мощности. Вот только установкой одних только карбюраторов дело не ограничится.

Геометрия впуска у Явы рассчитана на установку одного коллектора. Два карбюратора туда просто не влезут. К тому же понадобится установка лепестковых клапанов, иначе обратный выброс смеси снизит мощность. А для этого понадобится делать дополнительные окна в поршнях со стороны впуска.

В общем, данный вариант тюнинга для двигателя Явы конструктивно не подходит, в отличие от того же Ижа. Впрочем, некоторым людям удалось сделать из Явы некоторое подобие Ямахи РД 350.

Подводя итоги

Карбюраторы Иков, как и чешские мотоциклы на сегодняшний день претерпели существенные изменения. Но любой из них в свои годы был удобен в обслуживании и отличался высоким качеством в изготовлении. Иков 2829 CE по праву можно назвать самым лучшим и технологически совершенным карбюратором из всей линейки (проблему с обогатителем завод устранил заменой пускового жиклера). Его до сих пор ставят на новые мотоциклы Ява модели 640. А в свое время с ним с завода выпускались некоторые из отечественных мотоциклов.

Источник

Тюнинг Ява своими руками — новые возможности мотоцикла

История появления и описание мотоцикла

Свою историю мотоцикл начинает еще в 1929 году, когда Франтишек Яничек приобрел лицензию на производство двухколесных машин у компании Wanderer. Первые мотоциклы не пользовались достаточной популярностью из-за своей дороговизны, сложности конструкции и эксплуатации.

В период оккупации Чехословакии, фабрика и вовсе перестала выпускать технику и полностью перешла под нужды военного ведомства Германии. Знакомая в Советском Союзе jawa 638 начала выпускаться в 1984 году и имела модификацию ява 638 5 00. Эта модель пришла на смену предыдущей машине с индексом 350-633. Здесь были основательно улучшены ходовые и эксплуатационные характеристики мотоцикла.

Внешний вид мотоцикла хотя и не очень выдающийся, но тем не менее притягивает взгляд. Среди других собратьев его выделяют характерные только для явы элементы: большая фара и выступающие от нее поворотные сигналы, над фарой гармонично расположена приборная панель, большой бак аккуратной формы и двойное, прямое сиденье.

Под сиденьем и по обеим сторонам бака расположены отсеки для хранения инструментов или вещей. Максимальная скорость, которую по паспорту может достигать мотоцикл ява 350 638 составляет 130 км/ч, но многие энтузиасты делая тюнинг ява 638 добивались гораздо больших показателей.

Двигатель ява 638 имеет воздушное охлаждение, и этот факт также наложил свой отпечаток на внешний облик мотоцикла. Двигатель полностью открытый, с хорошо просматриваемыми конструктивными элементами. Также двигатель работает на более высоких оборотах, чем все производимые в то время советские мотоциклы.

Ножка кпп ява 638 выполняла функции кик-стартера. Для этого необходимо было немного вдавить ее в корпус коробки передач и поднять наверх. В Советском Союзе был только один недостаток для владельцев этого мотоцикла — это практически полное отсутствие запасных частей и зип-комплектов для ремонта.

Мотоцикл замечательно зарекомендовал себя и в мотоспорте. Этот мотоцикл использовался как в спидвее, так и в многодневных гонках. Для гонок использовались так же и мотоциклы с коляской.

Технико-эксплуатационные характеристики jawa 350 638

Jawa 350 638 имеет следующие технические характеристики:

Расход топлива мотоцикла ява 350 638 составляет около 6-7 литров на сотню, что для этого класса мотоцикла того времени довольно хороший показатель, ведь похожие результаты давали только японские мотоциклы, которые гораздо более дорогие.

Плавность хода достигалась 4-х ступенчатой коробкой передач состоящей из трех основных валов. В качестве рулевого управления выступала обычная телескопическая вилка ява 638. Электросхема мотоцикла базируется на 12В схеме. Генератор ява 638 мощностью 210 Вт, при 14В и 15А на 5000 оборотов в минуту.

Карбюратор ява 638 представляет собой поплавковый с центральной камерой карбюратор оснащенный устройством для легкого пуска двигателя. При эксплуатации мотоцикла необходимо должное внимание уделять коленвалу ява 638, т.к. из-за недостаточной смазки это достаточно уязвимый узел мотоцикла.

Спортивный вариант

Тюнинг под спорт, в связи с техническими особенностями Явы, является наиболее распространенным способом ее видоизменения.

Основные требования, предъявляемые к спортивным мотоциклам:

Одним из явных недостатков Ява 350 многие считают слишком легкую переднюю часть, которая начинает терять сцепление на высоких скоростях. Поэтому, несмотря на необходимость общего облегчения конструкции, при установке спортивной передней вилки не будет лишним размещение противовеса. Изменения ходовой части также включают установку дисковых тормозов, литых дисков и более износостойкой цепи с мотоциклов ИЖ.

Эксплуатационные характеристики Ява 350 во многом актуальны и по сей день, а вот современность его дизайна находится под большим вопросом. Простейшим вариантом внешнего тюнинга под спорт является установка на мотоцикл деталей с Yamaha FZR400 и Kawasaki KR250. Первый вариант – отличный донор переднего крыла, второй – колес, передней вилки и тормоза, заднего амортизатора и маятника.

Последняя деталь для установки в гнездо Явы, должна быть заужена посредствам замены стандартных подшипников игольчатыми со шкворней “Волги”. Совокупность данных новшеств делает мотоцикл более маневренным, устойчивым и управляемым.
Обвесы корпуса выполняются под заказ, как в мастерских, так и “домашними” умельцами. Внешний тюнинг Явы своими руками – тоже не редкость. Для этого достаточно проявить внимательность и аккуратность, а также иметь при себе достаточное количество пластика или стеклоткани.

Тюнинг двигателя Ява 350

Первое, к чему стремятся владельцы “старушки” – улучшение ее скоростных показателей. Распространенным заблуждением на этот счет является необходимость оснащения мотоцикла 5-ти ступенчатой КПП. Ее установка может быть частично оправдана только лишь в случае модернизации ходовой части и двигателя.
Форсирование мотора – гарантированный прирост максимальной скорости и скорости разгона, однако здесь есть пара нюансов. Во-первых, расточка цилиндров ведет к уменьшению толщины их стенок, а, следовательно, к увеличению теплообмена, влекущего за собой потерю компрессии и возможные подклинивания.

Во-вторых, форсирование подразумевает сгорание за один цикл большего количества топлива, что означает повышенный его расход и тепловую напряженность деталей.

Поэтому, в случае расточки следует установить водное, либо интенсивное принудительное на рубашки и головки цилиндров охлаждение. Также необходимо заменить либо перенастроить карбюратор под увеличенный “аппетит” мотора. Установка электронного зажигания от ВАЗ 2106 сделает двигатель более резвым, уменьшит вибрацию и расход горючего.

Дополнение

Тюнинг Ява 350 очень часто затрагивает и выхлопную систему. Несмотря на противопоказания специалистов, многие владельцы устанавливают на данный мотоцикл прямотоки, изготовленные из глушителей ВАЗ 2131; 21213; 21214. Ведущая к двигателю часть трубы обрезается в 5 см от самого глушителя, а часть, выходящая наружу, загибается под необходимым углом. При стыковке с коленом, труба немного надрезается и плотно насаживается. К прямотоку предварительно приваривается корпусное крепление, а на сам мотоцикл в завершении монтируется подножка.

Презентабельности и функциональности агрегату добавит тахометр, зачастую заимствованный у ВАЗ 2106. Его подключение производится по тем же параметрам, что и в автомобиле. Установка стартера на Ява 350 – процедура довольно сложная, но вполне реальная. Требует она смены маховика, дополнительного крепления на корпус и усиленной АКБ.

Подсветка мотоцикла – еще одно характерное проявление спортивного тюнинга. Светодиоды, цвет которых, может, как подчеркивать цвет аппарата, так и быть с ним в контраст, освещают ключевые узлы конструкции: двигатель, выхлопную трубу, колесные диски.

Правильно произведенный тюнинг способен не просто преобразить Вашего двухколесного приятеля, но и значительно улучшить его технические параметры, сделав мотоцикл предметом зависти окружающих мотолюбителей.

Неординарный тюнинг JAWA в действии!

Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?

Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно? Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?

Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.

На этом все, будем закругляться. Оцените публикацию, если она была вам интересной. О пользе здесь говорить не приходится. Как вам такой формат? Не забывайте подписываться и всем удачи на дорогах!

Обновление внешности и улучшение ходовой

Модернизировать внешний вид мотоцикла Ява 350 можно по-разному. Кого-то не устраивает оригинальный дизайн и они стремятся добавить байку спортивных черт, кто-то занимается более практичными улучшениями, такими как переделка передней вилки, удлинение рамы, установка новых колесных дисков, нового сцепления дисковых тормозов и т. д. В результате этих изменений мотоцикл становится легче и маневреннее.

Для замены передней вилки и других элементов ходовой и внешности подойдут японские запчасти от таких моделей мотоциклов, как Yamaha FZR 400 или Kawasaki KR200. Некоторые владельцы Явы проводят замену заднего маятника на деталь от Kawasaki. Для этого переделывается рама в районе воздушного фильтра, сама деталь сужается, а японские подшипники заменяются аналогами от некоторых моделей ВАЗ. Заднюю часть байка можно поднять, используя амортизаторы от модели ИЖ Планета 5. Для более «агрессивного» звучания можно изготовить прямоток своими руками.

Чтобы сделать тюнинг глушителя на Яве 350, необходимо иметь:

Тюнинг глушителя мотоцикла Ява 350

Рассчитывать размеры нового резонатора следует так, чтобы конусообразная задняя часть оказалась напротив крепления заднего амортизатора, если в задней части стоит родной маятник, а рама не была удлинена. Глушащие части прямотока следует изготавливать из листового металла в форме конусов, которые переходят в цилиндрические «банки», заполненные стекловатой.

«Растачиваем» мотор Явы

Модернизация двигателя Ява 350 своими руками возможна лишь в том случае, если вы умеете работать на различных станках. Для проведения работ по увеличению мощности необходимо демонтировать и полностью разобрать двигатель. Далее исследуйте состояние деталей коробки передач и редуктора, в случае их сильного износа от дальнейших переделок двигателя не будет никакого толка. После осмотра следует приступать к полировке продувочных, впускных и выпускных каналов.

После этого необходимо удалить перемычки в нижней части поршневых «окон», а юбку поршневого пальца можно сточить под конус. Также целесообразно отполировать днище поршней, чтобы на нем откладывалось меньше нагара. Для увеличения степени сжатия необходимо подрезать головки всех цилиндров на 1,5-2 миллиметра. После этого в процессе работы мотора увеличится нагрузка на коленвал. При правильном проведении работ мощность двухтактного двигателя Явы удастся поднять до 23-24 лошадиных сил.

Подрезание головок цилиндров мотоцикла Ява 350

Большая масса штатного коленвала необходима для большей грузоподъемности байка и поддержания устойчивости оборотов на холостом ходу, однако на динамику это обстоятельство влияет негативно.

После перепрессовки на холостых оборотах могут быть провалы, однако разгонная динамика улучшится. Для облегчения коленвала необходимо использовать токарный, фрезерный и расточный станки. Втулки нижних шатунов после перепрессовки коленвала лучше заменить, особенно если они уже достаточно изношены.

Замена втулок нижних шатунов мотоцикла Ява 350

Финальной частью тюнинга необходимо переделать зажигание мотоцикла Ява 350. Специалисты рекомендуют полностью заменить всю систему на двухконтурную от автомобиля ВАЗ 2108 с датчиком холла. Заводской карбюратор лучше всего заменить на аналог от версии Jawa 638, для чего необходимо будет изготовить специальный переходник. И помните, что использовать обновленную мощность «на полную» можно лишь после качественной доводки тормозов и проведения балансировки.

Тюнинг различных элементов

Модернизация этих чехословацких мотоциклов, как правило, не заканчивается на внешнем тюнинге или увеличении мощности двигателя. Очень часто владельцы данных мотоциклов устанавливают дополнительное электронное оборудование и заменяют некоторые штатные детали. Первым делом меняется штатная система зажигания, особенно если речь идет о мотоцикле с «расточенным» двигателем. Оптика и различное световое оборудование также подвергаются изменениям – устанавливаются новые фары, противотуманоки, иная подсветка передней панели и т. д.

Тормозная система также нуждается в определенных доработках, обычно это замена барабанов на дисковые тормоза. Иногда рекомендуется утяжелять переднюю часть мотоцикла. Сделать это возможно несколькими способами, как своими руками, так и при помощи специалистов. Стоит отметить, что если у вас нет необходимых знаний и опыта, лучше прибегнуть к услугам тюнеров, так как нередко хозяева мотоциклов допускают серьезные конструктивные ошибки при самостоятельной модернизации двигателя и других элементов мотоцикла, что впоследствии приводит к аварийным ситуациям на дороге.

Улучшение внешности и безопасности

В первую очередь задумайтесь о безопасности. Штатные обода, а тем более барабанные тормоза не способны справиться с возросшей мощностью. Установку хорошего дискового тормоза рекомендуется производить вместе с заменой спицованных ободов на литые диски. Это не только придаст современный внешний вид вашему байку, но и ощутимо улучшит устойчивость на трассе. Соответственно улучшенные обода от другого мотоцикла расчитаны на большее тормозное усилие и имеют нормальное крепление под тормозной диск. Хорошая дорожная резина так же обязательный атрибут.

Замена фары и остальной устаревшей светотехники каждому придется по вкусу. А приборную панель легко преобразить установив светодиодную ленточную подсветку.

Стандартный руль легко заменить на клипоны, либо руль прямой формы, который позволит несколько улучшить аэродинамику водителя за счет наклонной посадке. Установка ветровиков уже не в моде, как в советские времена, они создают слишком большое сопротивление воздуха перед собой. Гораздо предпочтительнее спортивный обвес, который в зависимости от финансовых вложений можно подобрать с любого другого мотоцикла, но при большом желании сделать самому из стеклоткани и эпоксидной смолы. Тюнинг мотоцикла Ява на фото:

И на последок хотим сказать, что форсированный двигатель требует хорошего 2 тактного масла и своевременного обслуживания. Ява тюнинг это увлекательное занятие, которое требует воображения и прямые руки. При соблюдении технологии тюнинга, результат не оставит вас равнодушным

В завершение

Чтобы улучшить характеристики своего двухколесного «железного коня» и дать ему вторую жизнь, многие владельцы используют тюнинг. «Ява 350» — вполне приличный мотоцикл, но до современных моделей по дизайну и параметрам он уже не дотягивает. Модернизация позволяет внести кардинальные изменения в конструкцию, получив в итоге машину, хозяину которой будут завидовать все окружающие.

Вполне реально произвести переделку техники своими руками. Правильно выполненный рестайлинг позволит не просто преобразить мотоцикл, но и сделать из него уникальный байк. Главное, запастись необходимыми материалами, теоретическими знаниями и терпением.

Источник

Видео

Полировка Крышки Мотоцикла Ява 638

Полировка двигателя мотоцикла Полировка двигателя Ява 634 Jawa 632 Jawa 634 Jawa 638 Ява 634 Ява 638

Полировка алюминия Детали Явы

Проект восстановление Ява 638 Полировка крышек двигателя

Полировка крышек картера Ява 638-634 от MOTO-DAY

Цилиндра ЯВА 638 подготовка суперпоршневой

Обработка алюминия Ява-638

Как отполировать двигатель мотоцикла Днепр.Бешеный блеск.

Хим. металлизация для марки ЯВА и не только.

Как ОТПОЛИРОВАТЬ двигатель до ЗЕРКАЛЬНОГО вида!!! | полировка алюминия

Поделиться или сохранить к себе:

Мотоцикл Ява: тюнинг. Ява 350: способы улучшения

Одним из оптимальных способов модернизации мотоцикла считается тюнинг. «Ява 350» не является исключением. Некоторые владельцы хотят придать технике спортивные характеристики, другие выбирают более практичный подход. В результате байк становится быстрее, легче и маневреннее. Рассмотрим узлы, которые чаще всего подвергаются рестайлингу.

Спортивная модификация

Эксплуатационные параметры чешского мотоцикла актуальны и сейчас, но дизайнерское оформление оставляет желать лучшего. Как провести спортивный тюнинг? «Ява» в этом вопросе проще всего модернизируется посредством установки деталей с гоночных байков «Кавасаки» или «Ямаха». С первой модели подойдут крылья, а второй вариант – хороший донор тормозов, фронтальной вилки, амортизаторов, маятника и колес.

Маятниковый элемент для монтажа в гнездо рассматриваемого мотоцикла следует заузить путем замены штатных подшипников на игольчатые шкворневые элементы с «Волги». Внесенные изменения придают технике лучшую управляемость, устойчивость и маневренность. Обвес можно осуществить самостоятельно или в специализированной мастерской. Выполняя работу на дому, необходимо проявить внимательность, а также запастись стеклотканью или пластиком.

Преимущества

Многие мотоциклисты к основным недостаткам «Явы» относят чрезмерно легкую фронтальную часть. В связи с этим, достигая общего уменьшения массы, спереди устанавливают противовес. Монтаж дисковых тормозов, литых колесных дисков, более устойчивой к износу цепи – это все также спортивный тюнинг. «Ява 350» при этом приобретает характеристики, свойственные кроссовым мотоциклам, а именно:

  • увеличение показателя скорости;
  • быстрый разгон;
  • улучшенную управляемость;
  • безопасность;
  • красивый экстерьер и удобство.

Спортивный рестайлинг является наиболее распространенным типом модернизации по отношению к чешскому мотоциклу, что связано с его техническими особенностями.

Тюнинг двигателя («Ява 350»)

В первую очередь владельцы мотоцикла пытаются улучшить скоростные параметры машины. Стоит отметить, что не всегда установка пятиступенчатой коробки передач дает ожидаемый результат. Ее монтаж оправдан только в случае модернизации мотора и ходовой части.

Форсирование силового агрегата обеспечивает увеличение предельной скорости при разгоне. Однако и здесь имеется несколько нюансов. Подобная переделка мотора предполагает повышенный расход горючего и нагрев рабочих деталей, участвующих в процессе запуска. Кроме того, расточка цилиндров способствует уменьшению толщины их стенок. Это приводит к повышенному теплообмену, снижению компрессии и возможному подклиниванию.

Мотоцикл «Ява», тюнинг которого можно выполнить несколькими способами, в случае расточки цилиндров, должен оснащаться дополнительно жидкостным или принудительным охлаждением в части рубашек и головок модернизируемого узла. Также необходимо отрегулировать карбюратор. Снизить расход топлива и вибрацию можно путем установки электронного «вазовского» зажигания.

Что еще можно улучшить?

Некоторые владельцы совершенствуют выхлопную систему мотоцикла «Ява». Тюнинг, фото которого представлено ниже, выполняется путем установки прямотоков из глушителей автомобилей ВАЗ. Подводящая к мотору трубка обрезается в пятидесяти миллиметрах от самого глушителя, а внешняя часть загибается под определенным углом. Для соединения с коленом трубу надрезают и надежно насаживают. Предварительно в прямоток ввариваются корпусные фиксаторы, а на байк устанавливается подножка.

Дополнительную агрессивность и презентабельность двухколесному агрегату добавляет тахометр, взятый с авто ВАЗ-2106. Подключается он идентично схеме подсоединения в машине. Чтобы установить на «Яву» новый стартер, потребуется заменить маховик, установить дополнительное корпусное крепление и усиленную аккумуляторную батарею.

Неплохим новшеством станет изменение подсветки мотоцикла. Можно подобрать светодиоды в общий с агрегатом колер либо сыграть на контрасте. Оригинально будет смотреться освещение колесных дисков, выхлопной трубы, мотора и прочих основных узлов аппарата.

«Ява»: тюнинг своими руками

На примере рассмотрим, как самостоятельно изготовить прямоток для мотоцикла. Он придаст оригинальность, а также сделает звук мотора более рычащим. Для работы потребуется:

  • стальной лист толщиной 0,8 мм;
  • стандартные выпускные трубы от модификаций с мотором 638;
  • ножницы по металлу;
  • «болгарка»;
  • молоток;
  • сварочный агрегат.

Размеры нового элемента рассчитываются таким образом, чтобы конусообразная задняя часть разместилась напротив фиксаторов амортизатора. Этот совет актуален в том случае, если не был заменен маятник и удлинена рама. Глушитель прямотока изготавливается из металлического листа в конусообразной форме. Рабочие части новой детали переходят в цилиндрические резервуары, заполненные минеральной ватой.

Усовершенствование силового агрегата мотоцикла самостоятельно уместно проводить, если имеется опыт работы на различных станках. Для модернизации потребуется демонтаж и полная разборка мотора. Кроме того, необходимо заменить изношенные детали коробки переключения скоростей и редуктора, иначе практического толку от переделки не будет. После этого можно приступать к расточке цилиндров, предварительно отполировав впускные, выпускные и продувочные клапаны.

В завершение

Чтобы улучшить характеристики своего двухколесного «железного коня» и дать ему вторую жизнь, многие владельцы используют тюнинг. «Ява 350» — вполне приличный мотоцикл, но до современных моделей по дизайну и параметрам он уже не дотягивает. Модернизация позволяет внести кардинальные изменения в конструкцию, получив в итоге машину, хозяину которой будут завидовать все окружающие.

Вполне реально произвести переделку техники своими руками. Правильно выполненный рестайлинг позволит не просто преобразить мотоцикл, но и сделать из него уникальный байк. Главное, запастись необходимыми материалами, теоретическими знаниями и терпением.

тюнинг, лучшение внешности и безопасности

Содержание

  1. История появления и описание мотоцикла
  2. Технико-эксплуатационные характеристики jawa 350 638
  3. Спортивный вариант
  4. Тюнинг двигателя Ява 350
  5. Дополнение
  6. Неординарный тюнинг JAWA в действии!
  7. Обновление внешности и улучшение ходовой
  8. «Растачиваем» мотор Явы
  9. Тюнинг различных элементов
  10. Улучшение внешности и безопасности
  11. В завершение

История появления и описание мотоцикла

Свою историю мотоцикл начинает еще в 1929 году, когда Франтишек Яничек приобрел лицензию на производство двухколесных машин у компании Wanderer. Первые мотоциклы не пользовались достаточной популярностью из-за своей дороговизны, сложности конструкции и эксплуатации.

В период оккупации Чехословакии, фабрика и вовсе перестала выпускать технику и полностью перешла под нужды военного ведомства Германии. Знакомая в Советском Союзе jawa 638 начала выпускаться в 1984 году и имела модификацию ява 638 5 00. Эта модель пришла на смену предыдущей машине с индексом 350-633. Здесь были основательно улучшены ходовые и эксплуатационные характеристики мотоцикла.

Внешний вид мотоцикла хотя и не очень выдающийся, но тем не менее притягивает взгляд. Среди других собратьев его выделяют характерные только для явы элементы: большая фара и выступающие от нее поворотные сигналы, над фарой гармонично расположена приборная панель, большой бак аккуратной формы и двойное, прямое сиденье.

Под сиденьем и по обеим сторонам бака расположены отсеки для хранения инструментов или вещей. Максимальная скорость, которую по паспорту может достигать мотоцикл ява 350 638 составляет 130 км/ч, но многие энтузиасты делая тюнинг ява 638 добивались гораздо больших показателей.

Двигатель ява 638 имеет воздушное охлаждение, и этот факт также наложил свой отпечаток на внешний облик мотоцикла. Двигатель полностью открытый, с хорошо просматриваемыми конструктивными элементами. Также двигатель работает на более высоких оборотах, чем все производимые в то время советские мотоциклы.

Ножка кпп ява 638 выполняла функции кик-стартера. Для этого необходимо было немного вдавить ее в корпус коробки передач и поднять наверх. В Советском Союзе был только один недостаток для владельцев этого мотоцикла — это практически полное отсутствие запасных частей и зип-комплектов для ремонта.

Мотоцикл замечательно зарекомендовал себя и в мотоспорте. Этот мотоцикл использовался как в спидвее, так и в многодневных гонках. Для гонок использовались так же и мотоциклы с коляской.

Технико-эксплуатационные характеристики jawa 350 638

Jawa 350 638 имеет следующие технические характеристики:

  1. Габаритные размеры — 2110х750х1070 мм.
  2. Высота по сиденью — 810 мм.
  3. Высота дорожного просвета — 130 мм.
  4. Колесная база — 1335 мм.
  5. Масса без топлива — 156 кг.
  6. Тип двигателя — 2-х цилиндровый 2-х тактный.
  7. Объем двигателя — 350 куб. мм.
  8. Мощность — 26 л.с.
  9. Объем бака — 17 л.
  10. Максимальная скорость — 130 км/ч.

Расход топлива мотоцикла ява 350 638 составляет около 6-7 литров на сотню, что для этого класса мотоцикла того времени довольно хороший показатель, ведь похожие результаты давали только японские мотоциклы, которые гораздо более дорогие.

Плавность хода достигалась 4-х ступенчатой коробкой передач состоящей из трех основных валов. В качестве рулевого управления выступала обычная телескопическая вилка ява 638. Электросхема мотоцикла базируется на 12В схеме. Генератор ява 638 мощностью 210 Вт, при 14В и 15А на 5000 оборотов в минуту.

Карбюратор ява 638 представляет собой поплавковый с центральной камерой карбюратор оснащенный устройством для легкого пуска двигателя. При эксплуатации мотоцикла необходимо должное внимание уделять коленвалу ява 638, т.к. из-за недостаточной смазки это достаточно уязвимый узел мотоцикла.

Спортивный вариант

Тюнинг под спорт, в связи с техническими особенностями Явы, является наиболее распространенным способом ее видоизменения.

Основные требования, предъявляемые к спортивным мотоциклам:

  • Максимальная скорость.
  • Скорость разгона.
  • Управляемость.
  • Безопасность.
  • Удобство.

Одним из явных недостатков Ява 350 многие считают слишком легкую переднюю часть, которая начинает терять сцепление на высоких скоростях. Поэтому, несмотря на необходимость общего облегчения конструкции, при установке спортивной передней вилки не будет лишним размещение противовеса. Изменения ходовой части также включают установку дисковых тормозов, литых дисков и более износостойкой цепи с мотоциклов ИЖ.

Эксплуатационные характеристики Ява 350 во многом актуальны и по сей день, а вот современность его дизайна находится под большим вопросом. Простейшим вариантом внешнего тюнинга под спорт является установка на мотоцикл деталей с Yamaha FZR400 и Kawasaki KR250. Первый вариант – отличный донор переднего крыла, второй – колес, передней вилки и тормоза, заднего амортизатора и маятника.

Последняя деталь для установки в гнездо Явы, должна быть заужена посредствам замены стандартных подшипников игольчатыми со шкворней “Волги”. Совокупность данных новшеств делает мотоцикл более маневренным, устойчивым и управляемым.
Обвесы корпуса выполняются под заказ, как в мастерских, так и “домашними” умельцами. Внешний тюнинг Явы своими руками – тоже не редкость. Для этого достаточно проявить внимательность и аккуратность, а также иметь при себе достаточное количество пластика или стеклоткани.

Тюнинг двигателя Ява 350

Первое, к чему стремятся владельцы “старушки” – улучшение ее скоростных показателей. Распространенным заблуждением на этот счет является необходимость оснащения мотоцикла 5-ти ступенчатой КПП. Ее установка может быть частично оправдана только лишь в случае модернизации ходовой части и двигателя.
Форсирование мотора – гарантированный прирост максимальной скорости и скорости разгона, однако здесь есть пара нюансов. Во-первых, расточка цилиндров ведет к уменьшению толщины их стенок, а, следовательно, к увеличению теплообмена, влекущего за собой потерю компрессии и возможные подклинивания.

Во-вторых, форсирование подразумевает сгорание за один цикл большего количества топлива, что означает повышенный его расход и тепловую напряженность деталей.

Поэтому, в случае расточки следует установить водное, либо интенсивное принудительное на рубашки и головки цилиндров охлаждение. Также необходимо заменить либо перенастроить карбюратор под увеличенный “аппетит” мотора. Установка электронного зажигания от ВАЗ 2106 сделает двигатель более резвым, уменьшит вибрацию и расход горючего.

Дополнение

Тюнинг Ява 350 очень часто затрагивает и выхлопную систему. Несмотря на противопоказания специалистов, многие владельцы устанавливают на данный мотоцикл прямотоки, изготовленные из глушителей ВАЗ 2131; 21213; 21214. Ведущая к двигателю часть трубы обрезается в 5 см от самого глушителя, а часть, выходящая наружу, загибается под необходимым углом. При стыковке с коленом, труба немного надрезается и плотно насаживается. К прямотоку предварительно приваривается корпусное крепление, а на сам мотоцикл в завершении монтируется подножка.

Презентабельности и функциональности агрегату добавит тахометр, зачастую заимствованный у ВАЗ 2106. Его подключение производится по тем же параметрам, что и в автомобиле. Установка стартера на Ява 350 – процедура довольно сложная, но вполне реальная. Требует она смены маховика, дополнительного крепления на корпус и усиленной АКБ.

Подсветка мотоцикла – еще одно характерное проявление спортивного тюнинга. Светодиоды, цвет которых, может, как подчеркивать цвет аппарата, так и быть с ним в контраст, освещают ключевые узлы конструкции: двигатель, выхлопную трубу, колесные диски.

Правильно произведенный тюнинг способен не просто преобразить Вашего двухколесного приятеля, но и значительно улучшить его технические параметры, сделав мотоцикл предметом зависти окружающих мотолюбителей.

Неординарный тюнинг JAWA в действии!

Здесь у меня тоже просто нет слов. С одной стороны, большая часть мотоцикла сохранена в оригинале – нижняя. Трубы блестят, с них не льется масло, установлена неплохая резина, мотор чистый. Скорее всего, технически с этим мотоциклом все неплохо, но зачем так его «украшать»?

Помню еще в детстве я приходил в недоумение, когда видел проезжающие мимо мотоциклы, у которых сидение обтянуто какой-то шкурой, ковром, шубой или чем-то наподобие этого. Неужели это удобно? Чем плоха штатная обшивка? Даже если она была в дефиците, неужели нельзя использовать другой, более подходящий материал?

Ну а про обтекатель я вообще молчу. Решение со световыми приборами странное, как по мне. Как минимум, очень неординарное. И все же непонятно, зачем его было заматывать тряпкой. Вероятно, чтобы гармонировало с сиденьем.

На этом все, будем закругляться. Оцените публикацию, если она была вам интересной. О пользе здесь говорить не приходится. Как вам такой формат? Не забывайте подписываться и всем удачи на дорогах!

Обновление внешности и улучшение ходовой

Модернизировать внешний вид мотоцикла Ява 350 можно по-разному. Кого-то не устраивает оригинальный дизайн и они стремятся добавить байку спортивных черт, кто-то занимается более практичными улучшениями, такими как переделка передней вилки, удлинение рамы, установка новых колесных дисков, нового сцепления дисковых тормозов и т. д. В результате этих изменений мотоцикл становится легче и маневреннее.

Для замены передней вилки и других элементов ходовой и внешности подойдут японские запчасти от таких моделей мотоциклов, как Yamaha FZR 400 или Kawasaki KR200. Некоторые владельцы Явы проводят замену заднего маятника на деталь от Kawasaki. Для этого переделывается рама в районе воздушного фильтра, сама деталь сужается, а японские подшипники заменяются аналогами от некоторых моделей ВАЗ. Заднюю часть байка можно поднять, используя амортизаторы от модели ИЖ Планета 5. Для более «агрессивного» звучания можно изготовить прямоток своими руками.

Чтобы сделать тюнинг глушителя на Яве 350, необходимо иметь:

  • штатные выпускные трубы от модели с двигателем 638
  • стальной лист толщиной 0,8 миллиметров
  • ножницы по металлу и сварочный аппарат

Тюнинг глушителя мотоцикла Ява 350

Рассчитывать размеры нового резонатора следует так, чтобы конусообразная задняя часть оказалась напротив крепления заднего амортизатора, если в задней части стоит родной маятник, а рама не была удлинена. Глушащие части прямотока следует изготавливать из листового металла в форме конусов, которые переходят в цилиндрические «банки», заполненные стекловатой.

«Растачиваем» мотор Явы

Модернизация двигателя Ява 350 своими руками возможна лишь в том случае, если вы умеете работать на различных станках. Для проведения работ по увеличению мощности необходимо демонтировать и полностью разобрать двигатель. Далее исследуйте состояние деталей коробки передач и редуктора, в случае их сильного износа от дальнейших переделок двигателя не будет никакого толка. После осмотра следует приступать к полировке продувочных, впускных и выпускных каналов.

После этого необходимо удалить перемычки в нижней части поршневых «окон», а юбку поршневого пальца можно сточить под конус. Также целесообразно отполировать днище поршней, чтобы на нем откладывалось меньше нагара. Для увеличения степени сжатия необходимо подрезать головки всех цилиндров на 1,5-2 миллиметра. После этого в процессе работы мотора увеличится нагрузка на коленвал. При правильном проведении работ мощность двухтактного двигателя Явы удастся поднять до 23-24 лошадиных сил.

Подрезание головок цилиндров мотоцикла Ява 350

Большая масса штатного коленвала необходима для большей грузоподъемности байка и поддержания устойчивости оборотов на холостом ходу, однако на динамику это обстоятельство влияет негативно.

После перепрессовки на холостых оборотах могут быть провалы, однако разгонная динамика улучшится. Для облегчения коленвала необходимо использовать токарный, фрезерный и расточный станки. Втулки нижних шатунов после перепрессовки коленвала лучше заменить, особенно если они уже достаточно изношены.

Замена втулок нижних шатунов мотоцикла Ява 350

Финальной частью тюнинга необходимо переделать зажигание мотоцикла Ява 350. Специалисты рекомендуют полностью заменить всю систему на двухконтурную от автомобиля ВАЗ 2108 с датчиком холла. Заводской карбюратор лучше всего заменить на аналог от версии Jawa 638, для чего необходимо будет изготовить специальный переходник. И помните, что использовать обновленную мощность «на полную» можно лишь после качественной доводки тормозов и проведения балансировки.

Тюнинг различных элементов

Модернизация этих чехословацких мотоциклов, как правило, не заканчивается на внешнем тюнинге или увеличении мощности двигателя. Очень часто владельцы данных мотоциклов устанавливают дополнительное электронное оборудование и заменяют некоторые штатные детали. Первым делом меняется штатная система зажигания, особенно если речь идет о мотоцикле с «расточенным» двигателем. Оптика и различное световое оборудование также подвергаются изменениям – устанавливаются новые фары, противотуманоки, иная подсветка передней панели и т.д.

Тормозная система также нуждается в определенных доработках, обычно это замена барабанов на дисковые тормоза. Иногда рекомендуется утяжелять переднюю часть мотоцикла. Сделать это возможно несколькими способами, как своими руками, так и при помощи специалистов. Стоит отметить, что если у вас нет необходимых знаний и опыта, лучше прибегнуть к услугам тюнеров, так как нередко хозяева мотоциклов допускают серьезные конструктивные ошибки при самостоятельной модернизации двигателя и других элементов мотоцикла, что впоследствии приводит к аварийным ситуациям на дороге.

Улучшение внешности и безопасности

В первую очередь задумайтесь о безопасности. Штатные обода, а тем более барабанные тормоза не способны справиться с возросшей мощностью. Установку хорошего дискового тормоза рекомендуется производить вместе с заменой спицованных ободов на литые диски. Это не только придаст современный внешний вид вашему байку, но и ощутимо улучшит устойчивость на трассе. Соответственно улучшенные обода от другого мотоцикла расчитаны на большее тормозное усилие и имеют нормальное крепление под тормозной диск. Хорошая дорожная резина так же обязательный атрибут.

Замена фары и остальной устаревшей светотехники каждому придется по вкусу. А приборную панель легко преобразить установив светодиодную ленточную подсветку.

Стандартный руль легко заменить на клипоны, либо руль прямой формы, который позволит несколько улучшить аэродинамику водителя за счет наклонной посадке. Установка ветровиков уже не в моде, как в советские времена, они создают слишком большое сопротивление воздуха перед собой. Гораздо предпочтительнее спортивный обвес, который в зависимости от финансовых вложений можно подобрать с любого другого мотоцикла, но при большом желании сделать самому из стеклоткани и эпоксидной смолы. Тюнинг мотоцикла Ява на фото:

И на последок хотим сказать, что форсированный двигатель требует хорошего 2 тактного масла и своевременного обслуживания. Ява тюнинг это увлекательное занятие, которое требует воображения и прямые руки. При соблюдении технологии тюнинга, результат не оставит вас равнодушным

В завершение

Чтобы улучшить характеристики своего двухколесного «железного коня» и дать ему вторую жизнь, многие владельцы используют тюнинг. «Ява 350» — вполне приличный мотоцикл, но до современных моделей по дизайну и параметрам он уже не дотягивает. Модернизация позволяет внести кардинальные изменения в конструкцию, получив в итоге машину, хозяину которой будут завидовать все окружающие.

Вполне реально произвести переделку техники своими руками. Правильно выполненный рестайлинг позволит не просто преобразить мотоцикл, но и сделать из него уникальный байк. Главное, запастись необходимыми материалами, теоретическими знаниями и терпением.

Источники

  • https://MotoZnai.ru/inomarki/mototsikl-yava/yava-638-obzor.html
  • https://MotoHolder.ru/tyuning-mototsikla/tyuning-yava-350
  • https://zen.yandex.ru/media/na_moto/kolhoznyi-tiuning-jawa-638—nemyslimoe-preobrajenie-5cbf835d6c165100b0a53be8
  • http://tuningkod.ru/tyuning-motociklov/tjuning-javy-350-svoimi-rukami.html
  • http://tuningkod.ru/tyuning-motociklov/tjuning-dvigatelja-motocikla-java-svoimi-rukami.html
  • https://real-biker. ru/articles/tyuning-motocikla-yava-dorabotka-raznyh-chastey-motocikla-30/
  • https://FB.ru/article/301442/mototsikl-yava-tyuning-yava-sposobyi-uluchsheniya

7 практических советов для разработчиков

Способность выполнять настройку производительности SQL является жизненно важным навыком для групп разработчиков, использующих реляционные базы данных. Однако жизненно важный — не единственное прилагательное, которое мы можем применить к нему. На ум тоже приходит редкое, к сожалению.

Многие профессионалы в области программного обеспечения думают, что они могут просто оставить все настройки СУБД такими, какими они были по умолчанию. Они ошибаются. Часто параметры по умолчанию, с которыми настроена ваша РСУБД, далеки от оптимальных. Отсутствие оптимизации таких настроек приводит к проблемам с производительностью, которых можно было бы легко избежать.

Некоторые программисты, с другой стороны, считают, что хотя настройка производительности SQL важна, этим должны заниматься только администраторы баз данных. Они тоже ошибаются.

Прежде всего, не во всех компаниях есть человек с официальным званием «DBA». Это зависит от размера компании, больше всего.

Но даже если у вас в команде есть выделенный администратор базы данных, это не значит, что вы должны перегружать его задачами, которые могли бы выполняться самими разработчиками. Если разработчик может диагностировать и исправить медленный запрос, то нет причин, по которым он не должен этого делать. Однако здесь уместно слово «могу» — в большинстве случаев они не могут.

Как решить эту проблему? Просто: мы даем разработчикам знания, необходимые им для поиска медленных SQL-запросов и настройки производительности в SQL Server. В этом посте мы дадим вам семь советов, как это сделать.

Совет. Мгновенно находите ошибки приложений и проблемы с производительностью с помощью Stackify Retrace

Устранение неполадок и оптимизация кода упрощается благодаря встроенным ошибкам, журналам и анализу производительности на уровне кода.

Что такое настройка производительности SQL?

Прежде чем мы покажем вам наш список советов, которые вы можете использовать для настройки производительности SQL в вашей организации, я решил, что мы должны определить настройку производительности SQL.

Так что же такое настройка производительности SQL? Бьюсь об заклад, у вас уже есть идея, даже если она расплывчатая.

В двух словах, настройка производительности SQL заключается в том, чтобы максимально ускорить выполнение запросов реляционной базы данных.

Как вы увидите в этом посте, настройка производительности SQL — это не один инструмент или метод. Скорее, это набор практик, в которых используется широкий спектр методов, инструментов и процессов.

7 способов найти медленные SQL-запросы

Без лишних слов, вот семь способов найти медленные SQL-запросы в SQL Server.

1. Создание фактического плана выполнения

Для диагностики медленных запросов очень важно иметь возможность создавать графические планы выполнения, что можно сделать с помощью SQL Server Management Studio. Фактические планы выполнения создаются после выполнения запросов. Но как вы собираетесь генерировать план выполнения?

Начните с нажатия «Запрос ядра базы данных» на панели инструментов SQL Server Management Studio.

После этого введите запрос и нажмите «Включить фактический план выполнения» в меню «Запрос».

Наконец, пришло время выполнить ваш запрос. Это можно сделать, нажав кнопку «Выполнить» на панели инструментов или нажав F5. Затем SQL Server Management Studio отобразит план выполнения на панели результатов на вкладке «Панель выполнения».

2. Мониторинг использования ресурсов

Использование ресурсов является важным фактором, когда речь идет о производительности базы данных SQL. Поскольку вы не можете улучшить то, что не измеряете, вам определенно следует отслеживать использование ресурсов.

Итак, как вы можете это сделать?

Если вы используете Windows, используйте средство системного монитора для измерения производительности SQL Server. Он позволяет просматривать объекты SQL Server, счетчики производительности и поведение других объектов.

Использование системного монитора позволяет одновременно отслеживать счетчики Windows и SQL Server, поэтому вы можете проверить, существует ли какая-либо корреляция между их производительностью.

3. Используйте помощника по настройке ядра базы данных

Еще одним важным методом настройки производительности SQL является анализ производительности операторов Transact-SQL, которые выполняются для базы данных, которую вы собираетесь настроить.

Вы можете использовать помощник по настройке ядра СУБД для анализа влияния на производительность.

Но инструмент выходит за рамки этого: он также рекомендует действия, которые вы должны предпринять на основе своего анализа. Например, он может посоветовать вам создать или удалить индексы.

4. Поиск медленных запросов с помощью DMV SQL

Одной из замечательных функций SQL Server являются встроенные в него представления динамического управления (DMV). Их десятки, и они могут предоставить массу информации по широкому кругу тем.

Существует несколько DMV, предоставляющих данные о статистике запросов, планах выполнения, последних запросах и многом другом. Их можно использовать вместе, чтобы получить удивительные идеи.

Например, приведенный ниже запрос можно использовать для поиска запросов, использующих наибольшее количество операций чтения, записи, рабочего времени (ЦП) и т. д.

 SELECT TOP 10 SUBSTRING(qt.TEXT, (qs.statement_start_offset/2)+ 1,
((СЛУЧАЙ qs.statement_end_offset
КОГДА -1 ТОГДА ДЛИНА ДАННЫХ (qt.TEXT)
ИНАЧЕ qs.statement_end_offset
КОНЕЦ – qs.statement_start_offset)/2)+1),
qs.execution_count,
qs.total_logical_reads, qs.last_logical_reads,
qs.total_logical_writes, qs.last_logical_writes,
qs.total_worker_time,
qs.last_worker_time,
qs.total_elapsed_time/1000000 total_elapsed_time_in_S,
qs.last_elapsed_time/1000000 last_elapsed_time_in_S,
qs.last_execution_time,
qp.query_plan
ИЗ sys.dm_exec_query_stats qs
ПЕРЕКРЕСТНОЕ ПРИМЕНЕНИЕ sys. dm_exec_sql_text(qs.sql_handle) qt
ПЕРЕКРЕСТНОЕ ПРИМЕНЕНИЕ sys.dm_exec_query_plan(qs.plan_handle) qp
ORDER BY qs.total_logical_reads DESC -- логические чтения
-- ORDER BY qs.total_logical_writes DESC -- логическая запись
-- ORDER BY qs.total_worker_time DESC -- процессорное время

Результат запроса будет выглядеть примерно так, как показано ниже. Изображение ниже взято из маркетингового приложения, которое я сделал. Вы можете видеть, что один конкретный запрос (верхний) занимает все ресурсы.

Глядя на это, я могу скопировать этот SQL-запрос и посмотреть, есть ли способ улучшить его, добавить индекс и т. д.

Плюсы: Всегда доступная базовая сводная статистика.
Минусы: Не говорит вам, что вызывает запросы. Невозможно визуализировать, когда запросы вызываются с течением времени.

5. Отчеты по запросам с помощью решений APM

Одной из замечательных функций инструментов управления производительностью приложений (APM) является возможность отслеживать запросы SQL. Например, Retrace отслеживает запросы SQL от нескольких поставщиков баз данных, включая SQL Server. Retrace сообщает вам, сколько раз выполнялся запрос, сколько времени он занимал в среднем и какие транзакции вызывали его.

Это ценная информация для настройки производительности SQL. Решения APM собирают эти данные, выполняя упрощенное профилирование производительности кода вашего приложения во время выполнения.

Ниже приведен снимок экрана панели приложений Retrace, показывающий, какие SQL-запросы занимают больше всего времени для конкретного приложения.

Retrace Top SQL Queries

Retrace собирает статистику производительности по каждому выполняемому SQL-запросу. Вы можете искать конкретные запросы, чтобы найти потенциальные проблемы.

Retrace View All SQL Queries

Выбрав отдельный запрос, вы увидите, как часто этот запрос вызывается с течением времени и сколько времени это занимает. Вы также увидите, какие веб-страницы используют SQL-запрос и как это влияет на их производительность.

Retrace Производительность SQL с течением времени

Поскольку Retrace — это упрощенный профилировщик кода, который фиксирует трассировки запросов ASP.NET, он даже показывает вам полный контекст того, что делает ваш код.

Ниже приведена захваченная трассировка, показывающая все SQL-запросы и другие сведения о том, что делал код. Retrace даже показывает сообщения журнала в том же представлении. Также обратите внимание, что он показывает адрес сервера и имя базы данных, которая выполняет запрос. Вы также можете увидеть, сколько записей было возвращено.

Retrace Web Transaction Trace

Как видите, Retrace предоставляет комплексные возможности SQL-отчетов как часть возможностей APM. Он также предоставляет несколько функций мониторинга и оповещения для SQL-запросов.

Плюсы: Подробные отчеты по приложениям, по приложениям и по запросам. Отображает трассировки транзакций с подробным описанием того, как используются запросы. Начинается всего от 10 долларов в месяц. Всегда работает после установки.

Минусы: Не предоставляет количество операций чтения или записи на запрос.

6. Расширенные события SQL Server

Профилировщик SQL Server существовал очень давно. Это был очень полезный инструмент для просмотра в режиме реального времени, какие SQL-запросы выполняются к вашей базе данных, но в настоящее время он устарел. Microsoft заменила его расширенными событиями SQL Server.

Это наверняка разозлит многих людей, но я могу понять, почему Microsoft это делает. Расширенные события работают через отслеживание событий (ETW).

Это обычный способ предоставления диагностических данных для всех связанных с Microsoft технологий. ETW обеспечивает гораздо большую гибкость. Как разработчик я мог легко подключаться к событиям ETW из SQL Server для сбора данных для пользовательских целей. Это действительно круто и действительно мощно.

Расширенные события SQL Server

ДОПОЛНИТЕЛЬНО: Введение в расширенные события SQL Server

Плюсы: Легче включить и оставить запущенным. С ним проще разрабатывать индивидуальные решения.

Минусы: Так как это довольно новое, большинство людей могут не знать о нем.

7. Анализ производительности запросов SQL Azure

Я предполагаю, что отчеты о производительности SQL Azure основаны на расширенных событиях. На портале Azure вы можете получить доступ к большому количеству отчетов о производительности и советов по оптимизации, которые очень полезны.

Примечание. Эти возможности создания отчетов доступны только для баз данных, размещенных в SQL Azure.

На приведенном ниже снимке экрана видно, как SQL Azure упрощает использование ваших запросов, которые используют больше всего ЦП, ввода-вывода данных и ввода-вывода журналов. В него встроены отличные базовые отчеты.

Наиболее популярные запросы SQL Azure

Вы также можете выбрать отдельный запрос и получить дополнительные сведения, которые помогут настроить производительность SQL.

SQL Azure Query Details

Плюсы: Отличные базовые отчеты.
Минусы: Работает только на Azure. Нет отчетности по нескольким базам данных.

Сводка

В следующий раз, когда вам понадобится настроить производительность SQL Server, у вас будет несколько вариантов для рассмотрения. Скорее всего, вы будете использовать более одного из этих инструментов в зависимости от того, чего вы пытаетесь достичь.

Попробуйте бесплатный профилировщик кода Stackify, Prefix, чтобы писать более качественный код на своей рабочей станции. Префикс работает с .NET, Java, PHP, Node.js, Ruby и Python.

Если вы используете решение APM, такое как Retrace, обязательно проверьте, какие встроенные в него функции повышения производительности SQL. Если у вас нет решения APM или вы не знаете, что это такое, обязательно прочитайте это: Что такое управление производительностью приложений и 10 важнейших функций, которые нужны разработчикам в APM.

  • Об авторе
  • Последние сообщения

О Мэтте Уотсоне

Мэтт является основателем и генеральным директором Stackify. Он был разработчиком/хакером более 15 лет и любит решать сложные задачи с кодом. Работая в сфере управления ИТ, он понял, сколько времени он тратит впустую, пытаясь потушить производственные пожары без подходящих инструментов. Он основал Stackify в 2012 году, чтобы создать простой в использовании набор инструментов для разработчиков.

  • Retrace по сравнению с Microsoft Application Insights — 14 причин выбрать Retrace — 25 октября 2021 г.
  • Как перехватить все исключения в C# и найти все ошибки приложений — 19 августа 2021 г.
  • Мониторинг веб-производительности: практическое руководство для разработчиков — 9 июля 2021 г.
  • Что такое NullReferenceException? Ссылка на объект не указывает на экземпляр объекта — 5 марта 2021 г.
  • Производительность ASP.NET: 9 типов инструментов, которые вам нужно знать! — 19 февраля 2021 г.

Общие сведения о Turbo Boost

Сценарии (JavaScript) отключены в вашем браузере.
Без него этот сайт не будет работать должным образом.

01.04.2021 — Пол Бертуччи

Как превратить взрыв в толчок?

Название игры внутреннего сгорания — преобразование тепловой энергии в движение. Внутри двигателя мы воспламеняем топливо, такое как бензин, и горячие, расширяющиеся топливно-воздушные газы давит на поршни. Поршни, перемещающиеся вверх и вниз, соединены с вращающимся коленчатым валом в нижней части двигателя, превращая это вертикальное движение в возвратно-поступательное. Подключите все это к трансмиссии, соединенной с колесами, и вперед!

Как сделать более мощные взрывы для большей тяги?

Если вы когда-нибудь разжигали костер, чтобы приготовить смор, вы, вероятно, помните три части «огненного треугольника»: воздух, топливо и источник воспламенения. Это то же самое у вашего костра, что и внутри вашего двигателя, когда воздух поступает во впускное отверстие, смешивается с топливом из ваших топливных форсунок и получает воспламенение от ваших свечей зажигания.

Если мы хотим увеличить мощность, нам нужно убедиться, что у нас достаточно всех трех компонентов нашего огненного треугольника. В двигателе это означает, что если мы впрыскиваем больше топлива, мы также должны быть уверены, что получаем больше воздуха (и, следовательно, больше кислорода), чтобы сжечь все топливо, поскольку лишнее топливо не сгорит, если в нем не будет больше кислорода. что соединить и сжечь.

В химии есть термин, обозначающий идеальное количество реагентов в уравнении, чтобы сбалансировать его без остатка: стехиометрия. В бензиновом двигателе стехиометрическое соотношение кислородсодержащего воздуха и топлива составляет 14,7 частей (по массе) воздуха на 1 часть бензина.

Ввести принудительную индукцию

«Нет замены рабочему объему» — это фраза из дней большого блока V8, когда большая мощность означала физически более крупные двигатели, потреблявшие больше воздуха и топлива. Цилиндры большего размера могли всасывать не только больше топлива, но и больше воздуха для полного сгорания топлива, и это давало вам больше мощности.

К сожалению, больший размер также означает больший вес, поэтому некоторые инженеры вместо этого пришли к идее подавать больше воздуха в двигатель, накачивая его: вместо того, чтобы физически увеличивать двигатель до , всасывать больше воздуха, толкать больше воздуха в двигателе того же размера. Сжатый воздух, нагнетаемый в двигатель, называется наддувом, при этом повышение давления по сравнению с давлением окружающего воздуха измеряется в фунтах на квадратный дюйм или в барах/килопаскалях.

Эти первые воздушные насосы с принудительной индукцией назывались нагнетателями, а их лопастные колеса компрессора приводились в движение самим двигателем через ремни или шестерни, приводимые в движение коленчатым валом двигателя. Стехиометрия означает, что каждая небольшая доза топлива требует в 14,7 раз больше воздуха, поэтому неудивительно, что нагнетатели используют огромное количество энергии (иногда до 20% от общей мощности двигателя!), чтобы перекачивать весь этот воздух.

Больше энергии с меньшими потерями — турбокомпрессор

Размер и вес — это плохие вещи в автомобилях и хуже вещей в самолетах, которые раньше имели место в разработке принудительной индукции. Мало того, что тяжелый двигатель делает самолет тяжелым, физически большой двигатель также создает громоздкий неаэродинамический фюзеляж. В самолетах появился дополнительный стимул для повышения давления входящего воздуха, чтобы компенсировать разрежение воздуха на больших высотах, чтобы предотвратить падение мощности двигателя на большой высоте.

При такой высокой мощности и весе в самолетах швейцарский авиационный инженер Альфред Бюхи придумал, как избавиться от потери мощности нагнетателя на 20 %: вместо того, чтобы использовать мощность двигателя через ремень/шестерни для вращения компрессора, подключите компрессор колесо к соответствующей турбине колесо в выхлопной системе, улавливая энергию из потока выхлопных газов, который в противном случае тратится впустую, как ветряная мельница улавливает энергию от бриза.

Эти ранние «турбинные нагнетатели» или «турбо-нагнетатели» в конечном итоге стали использоваться во многих гоночных самолетах, бомбардировщиках и истребителях 19-го века.30-х и 1940-х годов, и в то время считались передовой аэрокосмической технологией, детали которой вращались со скоростью сотен тысяч об/мин, а турбинные колеса подвергались воздействию температур выхлопных газов до 1800°F/1000°C. Таким образом, внедрение такого дорогого оборудования в автомобили сначала было медленным и экспериментальным, поскольку с 1950-х годов появилось несколько моделей, таких как Chevrolet Corvair, с дополнительным турбодвигателем.

Разработка турбокомпрессора шла рука об руку с разработкой газовой турбины (реактивного двигателя) на протяжении 1950-х и 1960-х годов. В дополнение к лучшим материалам, способным выдерживать высокие температуры и давление на горячей стороне турбонагнетателя, общая компоновка турбонагнетателя в конечном итоге была стандартизирована:

  • Корпус холодной стороны, который направляет впускной воздух к турбокомпрессору
    • Колесо компрессора, который создает давление в воздухе
    • Байпас компрессора, который открывается, когда вы отпускаете газ, чтобы предотвратить скопление наддувочного воздуха за закрытой дроссельной заслонкой, вызывающее остановку компрессора
  • CHRA (вращающийся узел центрального корпуса, также иногда называемый «картриджем»)
    • Вал, на котором закреплены колеса компрессора и турбины
    • Подшипники вала, обеспечивающие свободное вращение вала
    • Смазка и охлаждение
  • Корпус горячей стороны, который направляет воздух из выпускного коллектора в турбину
    • Турбинное колесо, которое улавливает энергию выхлопных газов крутиться быстрее

Энергетический кризис 1970-х действительно подтолкнул автопроизводителей к тому, чтобы начать серьезно рассматривать турбокомпрессоры как способ уменьшить размеры двигателей (и улучшить выбросы и топливную экономичность) без ущерба для мощности.

Мощность и управление

1970-е и 1980-е годы также совпали с компьютерной революцией, и эти передовые технологии подачи топлива и управления двигателем оказались хорошо подходящими для повышения производительности и долговечности турбокомпрессора. От первых аналоговых датчиков температуры и расхода в 1970-х годов до нескольких объединенных в сеть блоков управления в 2000-х годах и далее, системы были усовершенствованы, чтобы не отставать от потребности выжимать как можно больше энергии из капли топлива:

  • первый автопроизводитель, использовавший эту комбинацию датчиков для измерения расхода топлива:
    • Датчики массового расхода воздуха для измерения количества воздуха, поступающего в двигатель воздух
    • Датчики кислорода (лямбда), измеряющие остаточное топливо или кислород в выхлопных газах, чтобы определить, насколько близко к стехиометрическому соотношению 14,7:1 работает двигатель
  • Датчики детонации для измерения состояния и времени сгорания прямое зажигание, для регулировки угла опережения зажигания для предотвращения детонации
  • Цифровые блоки управления двигателем (ECU) для постоянного измерения всех этих входных сигналов и регулировки выходных сигналов
  • Схемы управления двигателем запроса крутящего момента, до
    • A: выяснить, какую именно мощность запрашивает водитель (правой ногой водителя на педали газа). целевая мощность водителя

Точный контроль нагрузки и температуры двигателя, более жесткие допуски на обработку и балансировку, а также более совершенные сплавы — все это сыграло свою роль в повышении надежности и производительности турбокомпрессора. Как 80-е и 90s прогрессировали, турбонаддув стал более популярным, с предсказуемой выходной мощностью и турбонаддувом, время между капитальными ремонтами теперь достигает 100 000 миль и более.

Конструкция турбокомпрессора также претерпела изменения: сначала с помощью управляемых компьютером вакуумных соленоидов, открывающих и закрывающих перепускную заслонку для управления общим наддувом, а также с фундаментальными изменениями в самой турбине, такими как двойная спираль и корпус турбины с изменяемой геометрией, повышающими эффективность турбонаддува за счет извлечения большого количества энергии. возможно из выхлопного потока.

По мере того, как мы продолжаем двигаться в 21 век, турбокомпрессоры играют ключевую роль в обеспечении максимальной эффективности двигателей внутреннего сгорания до того, как электромобили будут готовы занять место среди обычных автомобилей. Турбина была с нами почти столько же, сколько и сама машина, но над ней еще есть над чем работать.

Для получения более подробной информации о компонентах турбокомпрессора и обслуживании системы см. нашу статью о распространенных проблемах с турбонаддувом.

Мотоцикл «Ява» 638: технические характеристики, фотографии и отзывы

Jedan od najpoznatijih motocikala sovjetskog razdoblja je «Java» 638. Specifikacije za njegovo vrijeme bile su sasvim pкладне. За отличие от старых моделей, постояли на телескопических цепях преддверия котла, состав ожиченья, высококвалитетна электрическая нагрузка и сам мотор. Mnogi tehnički inovatori su testirani i primijenjeni на овом мотоцикле. Mnogi automobili još voze i mogu se naći na gradskim ulicama ili u selima. To su или zaostali motocicli koji žive u svojim godinama, ili lijepe ljepote obnovljene i obrubljene brižnim rukama vozača!

Советский мотор «Ява» 350 638

Технические характеристики овог uređaja zadovoljile su zahtjeve za radničku klasu, a postojale su i brojne techničke inovacije. Na primjer, prednja viljuška kotača izrađena je s poboljšanom gustoćom zaliha i boljim prianjanjem. Slično je bilo i na ČZ-472. Ovaj dizajn omogućuje vam smanjenje vibracija tijekom vožnje. Povećava napetost opruge na amortizeru, što također smanjuje vibracije i povećava prijenosni omjer. Posebno je korisno kod vožnje s prikolicom.

Bivši «Java» model imao je denostatke koji su se sastojali od električne opreme, stalnog nedostatka punjenja u bateriji, malih kutija za alate i curenja prednjih čepova. Sve je to eliminirano model motocikla Java 638

Tehničke specifikacije

Bez promjene sustavi paljenja primijenila je novu bateriju s prozirnim zidovima, koja osigurava opremu visokog napona. To je omogućilo neke promjene, na primjer, za postavljanje bočnih retroreflektora i stražnje svjetiljke s povećanim kutom gledanja, svjetlije i snažnije indikatore. надзорная площадь. Новый тип ožičenja povećao je sigurnost motocikala. Ява 638 се приблизила светским стандартом, а prije nego su gnijezda za žice bila originalna, u ovom su modelu bili uobicajeni s otherim proizvođačima. Меджутим, напон у mreži je udvostručen.

Мотоцикл «Ява» 350 638, čija su tehnička svojstva viša od njegovih prethodnika, dodatno je razvijen u mehaničkom dijelu. Дизайн мотора olakšan je korištenjem aluminija u izradi cilindara. Cilindar je imao četiri kanala umjesto dva, što je povećalo stupanj kompresije plinova u cilindru, pritisak na radilica i, kao rezultat, moć same jedinice. Sustav hlađenja je također podvrgnut promjenama, mjesto rebara je promijenjeno. Rasplinjač je sačuvan od prethodnih modela.

Rafinacija i prijenos prošli, povećana košara spojke, što je poboljšalo performance i životni vijek motora. Sila s izvora je uvelike smanjena. U vodećoj zvijezdi ступня за vožnju unatrag broj zuba se smanjuje za jedan, što mijenja omjer prijenosa. Nakon izmjena, технические характеристики мотоцикла 638 povećale su se, максимальная скорость 128 км/ч.

Поправка и замена

12-вольтовый генератор 638. Мотор сматран je jednim od najboljih u svom time, a motor je općenito odgovarao svom time, puzdanom i laganom. Яко постое недостаци. Karburator je vrlo kompliciran za tako jednostavan motor kao što je Java 350 638. Карбюратор не имеет технических характеристик. Ima male mlaznice, začepljene najmanjim česticama. Главный недостаток двигателя. Када температура падне дубоко у минус, покританье мотора претвара се у мученье шаманским плесовима и тамбурином. Benzin mora sipati kroz rupe za svijeće. Со временем се появлюю проблемы с почетком, а за топло вриеме чище и подешаванье расплыняча не доносе посебну корист. U priručniku se nalazi vrh za spajanje otvora pri pokretanju motora, ali također ne donosi opipljive prednosti.

Наравно, со временем, овай недостатак постае све ячи. Neki rješavaju ovaj проблема zamjenom rasplinjača s rasplinjačem otherog sustava.

Постоянные проблемы с недостатком продае гумы за «Ява», доля гуму из мотоцикла Ижевск за мотоцикл «Ява» 638. Техническая характеристика гумы, осим за брадавице за камеру, к же више. Moramo proširiti rupu u naplatku. S razvojem snage, kočnice motocikala su se sporije poboljšale i na Javi postoji проблема са stražnjim kočnicama. Kada nagli pokušaj zaustavljanja poklopca kočnice okrene ručicu mlaznice, kabel je poderan, kotači su blokirani, tada su blokirani pokreti i sve sanse za udar i pad. To se događa zbog motoclističkog nadzora, sa slabim zatezanjem stražnjeg kotača matice, ali sam dizajn ima manu. Možda samo nedovoljno niti na osi.

Vrijedno je spomenuti i bravu upravljača, koja je dovoljno oštra da se povuče s lijeve strane kako bi se slomila i uhvatila. Zubi pogonskog bubnja se vrlo brzo istroše. Možda je razlog ta kvaliteta metala.

ugađanje

Тюнинг автомобилей и мотоциклов — бесплатный дизайнер для фанатов. Mnogi preuzimaju takvu stvar, ali obično odlaze u jedinice. Jačanje određenog dijela dovodi do iskrivljenja motora i ubrzanog trošenja dijelova. Kao zaključak, najbolje je da motor «Java» 638 dovede techničke karakteristike do onih navedenih u putovnici. To će već biti puno.

Da bi se izbjegli Problemi s pokretanjem motora, rasplinjač se mijenja u rasplinjač iz sustava Java 634. Mnogi dijelovi za zamjenu su uzeti iz stare modela, ali iza njih vuku i stare greške. Stavite dijelove iz motocikala u Iževsku, ali u ovom slučaju potrebno je ugraditi točke montaže zbog razlike u veličini.

Početni materijal trebao bi biti što je više moguće u smislu parametara, stoga trebate uzeti “Java” 638 Lux. Tehničke karakteristike takvog uređaja su veće i izgledaju solidnije. Općenito, ako naučite raditi tuning, bolje je na tako jednostavnom и relativno jeftinom motociklu. Погрешке су manje. Budite spremni да zamijenite lanac prijenosa, кабель spojke на hidrauličkom sustavu kvačila, zamjena rasplinjača će povući otherradove.

izgled

izgled je logičan i racionalan. Pogodan je za male izlete oko grada i okolice. Za razliku od starih modela, stražnje svjetlo se promijenilo, teleskopska vilica prednjeg kotača se više ističe, pojedini dijelovi motora postali su vidljiviji i postavljeni bliže ispušnoj cijevi, a prigušivač je bio duži i voluminozniji. Zbog povećanog prigušivača povećao se snage motora. Promijenjen je spremnik za plin, sada se vibracije praktički ne prenose na njega.

Любители мотоциклов миженяю стакло, ставлю друга оглядела, додаю или миженяю светла, лукове, седала и бое, украине котаче.

Мотоцикл као приевозно средства

Современные мотоциклы на као добар авт. Jeftinije je kupiti stari model i ponoviti ga. Glavno je ne zaboraviti na vlastitu sigurnost i sigurnost ostatka pcreta. Tko vozi auto zna kako se vozači boje motoričara. Motociklista može oštro ubrzati, budući da ima manje dimenzije, brz je manevar, a vozač koji je navikao popravljati predmete pokreta koji više nisu automobilski, reagira na motocikl s odgodom.

Gdje je bolje koristiti?

Для того, чтобы узнать мир и функциональную модель — мотор «Ява» 638. Спецификация не доставляется на утренние и одржаванье великие бризины за долгое время. Dobro ide uz cetu, može se koristiti s prikolicom. Изврстан за околицу и за мирну вожню градом.

Требам ли купить?

За любителем мотоциклов и тюнингом свою руку, чтобы питать их внедорожно.

Posted inДвигатель
