 Двигатель
ОБЩИЕ СВЕДЕНИЯ

Продольный разрез двигателя мод. 2110
Поперечный разрез двигателя мод. 2110

Поперечный разрез двигателя мод. 2111

Продольный разрез двигателя мод. 2112

Поперечный разрез двигателя мод. 2112

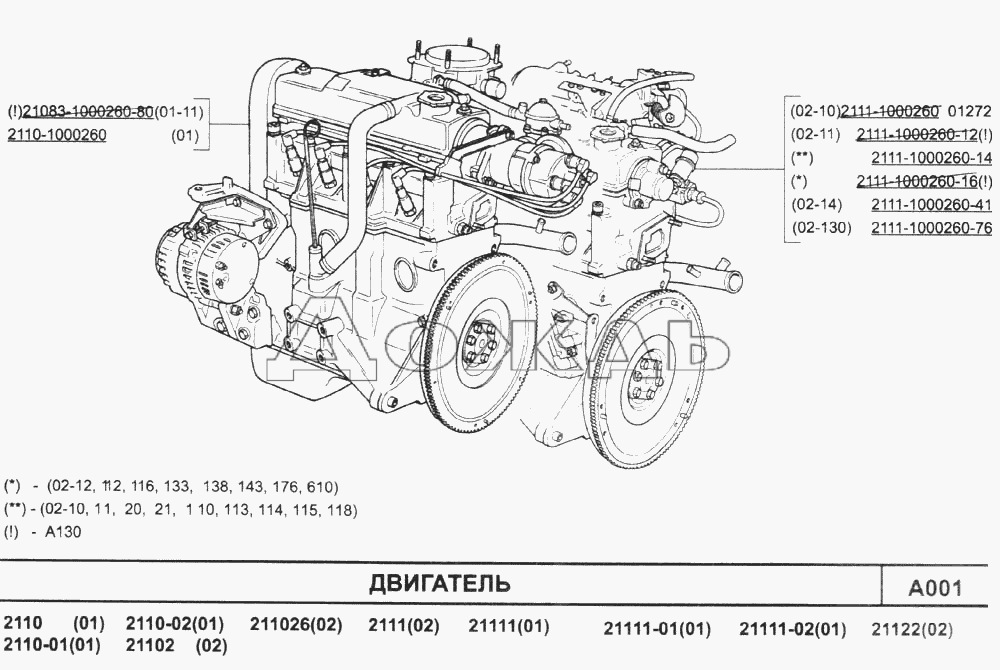

На автомобилях семейства ВАЗ-2110 устанавливают двигатели моделей 2110
Продольный разрез двигателя мод. 2110 , созданные на базе
двигателя мод. 21083. На части автомобилей могут быть установлены двигатели мод.
21083. Все двигатели бензиновые, четырехтактные, четырехцилиндровые, рядные.
Двигатели мод. 2110 – карбюраторные, двигатели мод. 2111 и 2112 – с системой впрыска
топлива.
Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции
двигателя жесткость и прочность.
Протоки для охлаждающей жидкости, образующие рубашку охлаждения, сделаны по всей
высоте блока, это улучшает охлаждение поршней и уменьшает деформации блока от
неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону
головки блока. В нижней части блока цилиндров расположено пять опор коренных
подшипников коленчатого вала, крышки которых крепятся болтами. В опорах
установлены тонкостенные сталеалюминиевые вкладыши, выполняющие роль
подшипников коленчатого вала. В средней опоре имеются проточки, в которые
вставлены упорные полукольца, удерживающие коленчатый вал от осевых
перемещений. Коленчатый вал отлит из специального высокопрочного чугуна. Коренные
и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом
валу просверлены масляные клапаны, закрытые заглушками. Для уменьшения вибраций
служат восемь противовесов, расположенных на коленчатом валу.
На переднем конце коленчатого вала установлен масляный насос, зубчатый шкив ремня
привода распределительного вала и шкив привода генератора или демпфера. На заднем
конце коленчатого вала установлен маховик, отлитый из чугуна. На маховик
напрессован стальной зубчатый обод.
Шатуны стальные кованые с крышками на нижних головках. В нижней головке шатуна
установлены тонкостенные вкладыши, в верхнюю – запрессована сталебронзовая
втулка.
Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два
верхних – компрессионные и нижнее – маслосъемное. На днищах поршней двигателей
мод. 2110 и 2111 выполнены углубление под камеру сгорания и два углубления под
клапаны, у двигателя мод. 2112 днище поршней плоское с четырьмя углублениями под
клапаны. На двигателе мод. 2112 поршни охлаждаются маслом, для этого в опорах
коренных подшипников установлены специальные форсунки. Форсунки представляют
собой трубки, в которых находятся подпружиненные шарики. Во время работы двигателя
шарики открывают отверстия в трубках и струя масла попадает на поршень снизу.
Масляный картер стальной, штампованный, прикреплен к блоку цилиндров снизу
болтами.
Сверху на блок цилиндров установлена головка блока, отлитая из алюминиевого сплава.
В нижней части головки отлиты каналы, по которым циркулирует жидкость,
охлаждающая камеры сгорания. В верхней части головки установлен
распределительный вал (у двигателей мод. 2112 – два распределительных вала: один
для впускных клапанов, второй – для выпускных). У двигателей мод. 2110 и 2111
распределительный вал вращается в опорах, в верхней части головки блока и двух
корпусах подшипников, закрепленных гайками на шпильках, ввернутых в головку блока.
У двигателя мод. 2112 распределительные валы установлены в опорах, выполненных в
верхней части головки блока, и одном общем корпусе подшипников, закрепленном
болтами на головке блока. Распределительные валы отлиты из чугуна. Для уменьшения
износа рабочие поверхности кулачков, поверхности под сальник и эксцентрика привода
топливного насоса термообрабатываются – отбеливаются. Кулачки распределительных
валов через толкатели приводят в действие клапаны. У двигателей 2110 и 2111 в
верхней части толкателей установлены стальные регулировочные шайбы, подбором
этих шайб регулируют зазоры в приводе клапанов. У двигателя мод. 2112 установлены
гидротолкатели клапанов, которые автоматически компенсируют зазоры в приводе
клапанов. Поэтому у этих двигателей в процессе эксплуатации не нужно регулировать
зазоры.
Двигатели мод. 2110 и 2111 имеют по два клапана на цилиндр: один впускной и один
выпускной, у двигателя мод. 2112 четыре клапана – два впускных и два выпускных.
Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие
втулки, кроме того, имеют стопорные кольца, удерживающие их от выпадания. На
направляющих втулках установлены маслосъемные колпачки, уменьшающие попадание
масла в цилиндры.
У двигателей мод. 2110 и 2111 на каждом клапане установлены две пружины, у
двигателя мод. 2112 – одна. Распределительные валы приводятся в действие
резиновым зубчатым ремнем от коленчатого вала.
Система смазки комбинированная: разбрызгиванием и под давлением. Под давлением
смазываются коренные и шатунные подшипники и опоры распределительных валов.
Система состоит из масляного картера, шестеренчатого масляного насоса с
маслоприемником, полнопоточного масляного фильтра, датчика давления масла и
масляных клапанов.
Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с
электровентилятором, центробежного водяного насоса, термостата и шлангов.
Система питания состоит из воздушного фильтра, топливного бака, топливного насоса,
топливопроводов и карбюратора у двигателя мод. 2110 или топливной рампы с
форсунками и регулятором давления топлива у двигателей мод. 2111 и 2112. Кроме того,
в систему питания двигателей мод. 2111 и 2112 входят датчики, топливный фильтр и
дроссельный патрубок. Топливный насос двигателя 2110 установлен на головке блока и
приводится в действие от эксцентрика на распределительном валу через толкатель. У
двигателей мод. 2111 и 2112 топливный насос электрический, погружного типа,
установлен в топливном баке и объединен с датчиком указателя уровня топлива.
Система зажигания двигателя мод. 2110 бесконтактная с распределителем зажигания,
установленным на головке блока и приводимым в действие и приводимым в действие
от распределительного вала.
Система зажигания двигателей мод. 2111 и 2112 микропроцессорная, управляется
контроллером (блоком управления). Контроллер также управляет системой впрыска
топлива.

• Устройство Ваз 2110

Двигатель ВАЗ-2110 (8 клапанов) инжектор: устройство. ВАЗ-2110: схема инжектора

Тема данной статьи – это двигатель ВАЗ-2110 (8 клапанов) инжектор в системе впрыска топлива. Основная задача – найти все его преимущества и недостатки, сравнить с карбюраторным мотором. Но для этого потребуется углубиться немного в историю, посмотреть на то, как был разработан этот двигатель, насколько он хорош эксплуатации и ремонте. А начинаться история будет с конца 70-х годов прошлого века, когда инженеры ВАЗа задумались о проектировании переднеприводных автомобилей. А уж после будет рассмотрена инжекторная система впрыска, ее отличия от карбюратора, преимущества и недостатки.

История двигателя

А теперь история о том, откуда берет начало двигатель ВАЗ-2110 (8 клапанов) инжектор. А оно было положено в конце 70-х годов. В эти годы конструкторы начинают понимать, что выпускавшаяся долгие годы классика имеет высокую себестоимость. Кроме того, «Фиат-124» – это лучший автомобиль в Европе в 1964 году. Без малого два десятилетия прошло, нужно обновлять модельный ряд. И начались эксперименты. Первым делом модернизировали привод газораспределения, начали использовать ремень. Но на двигателе ВАЗ-2105 (годы производства — 1980-1988) он не прижился, хоть и снижал уровень шума.

Причина банальна: в поршнях нужны циклевки, которые не позволяют при обрыве стукаться о клапаны. Но при ремонте двигателей устанавливались, как правило, подходящие по размерам, но без выемок, поршни с двигателями 1,3 литра. Но в начале 80-х выходит в свет восьмое поколение. Более новое, под стать европейским аналогам. И самое главное – у машин передний привод, мотор с ременной передачей на механизм ГРМ. И это был тот самый двигатель, который с массой переделок устанавливается на современные автомобили. На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.

Основные узлы двигателя

Никаких существенных отличий можно не обнаружить при беглом осмотре. Что карбюраторная, что инжекторная системы впрыска не влияют на основную конструкцию двигателя. Но стоит присмотреться к мелочам. Например, взгляните на термостат ВАЗ-2110 инжектор (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Именно! Инженеры в Европе сидят и думают, как бы уменьшить ресурс автомобиля, а наши в это время проводят реальные усовершенствования, которые во благо потребителю. Ясно, что в термостате ломается не корпус, а внутренности – термочувствительный элемент или клапан. Следовательно, зачем производить миллионы корпусов? Намного выгоднее окажется сделать один для машины, а в случае поломки термостата менять только внутренности.

Но это не все плюсы отечественных двигателей. Заметьте, в США и Европе все автомобили одинаковы, порой выполнить ремонт нет смысла, проще выкинуть в утиль, да купить новый. Причина отчасти и в двигателе. Например, АвтоВАЗ – это чуть ли не единственный завод, который продолжает на свою продукцию ставить блоки ДВС из чугуна! Во всех развитых странах сплавы алюминия уже давно применяют для этой цели! Ресурс двигателей страдает, но самое главное – нет возможности выполнить его ремонт, так как он не подлежит расточке или перегильзовке. А это куда дешевле, чем покупать новый двигатель или автомобиль. Может, зажиточный бюргер и может себе позволить такое, но в нашей стране автомобиль для многих людей все еще остается роскошью.

Что такое инжектор?

А теперь все же посмотрим, как выглядит на автомобиле ВАЗ-2110 схема инжектора, рассмотрим основные узлы и принцип работы. Но для начала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Все знают, что до конца 90-х устанавливались карбюраторы. В них при помощи воздушных потоков происходило смесеобразование, а затем и подача во впускной коллектор топливной системы. Причем такое хитрое устройство может смешивать бензин с воздухом в идеальной пропорции – 14 к 1. Но тут игра вакуума и атмосферного давления.

Особенности инжектора

А вот двигатель ВАЗ-2110 (8 клапанов) инжектор куда проще, нежели карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из множества электронных устройств, которые отвечают за работу всего двигателя. Вместо карбюратора на впускном коллекторе установлена рампа. По сути это отрезок трубы, в которой находится топливовоздушная смесь. Она перекачивается из бака при помощи электрического насоса под небольшим давлением. По умолчанию рампа полностью герметична, от каналов впускного коллектора она отделена электромагнитными клапанами – форсунками. Но вот особенность: в рампе поддерживается постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина зависят напрямую от того, насколько открыта заслонка дросселя.

Схема инжекторной системы впрыска

Итак, теперь более детально про системы питания инжекторного двигателя ВАЗ-2110. Первым идет по списку бензонасос. Он смонтирован непосредственно в баке, совместно с фильтром, и приводится в движение ротор двигателя только при включении зажигания (при условии, что в рампе давление ниже минимального уровня). Далее топливо поступает по трубкам в рампу. Здесь происходит образование смеси. Воздух же сначала проходит через фильтр для очистки. Гибким патрубком корпус фильтра соединен с дроссельным узлом.

Система датчиков

Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, устройство системы управления, если быть точнее, включает в себя множество датчиков. Весь контроль происходит при помощи датчиков. Так, между фильтром и дросселем находится датчик массового расхода воздуха. На самой заслонке смонтирован датчик положения. В рампе — давления. Кроме того, между вторым и третьим цилиндрами на поверхности блока ДВС расположен датчик детонации. А на шкиве привода генератора – оборотов двигателя. От коробки передач производится замер скорости автомобиля. Все данные, которые поступают от считывающих устройств, подаются на электронный блок управления.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема инжектора сводится именно к этому устройству. Небольшой корпус с множеством выводом, а внутри расположено самое интересное – микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По ней контроллер определяет, какое количество воздуха и бензина необходимо подать в рампу, чтобы мотор работал в нормальном режиме, не возникало детонации. Но самое главное – на какой промежуток времени необходимо подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

Что лучше: карбюратор или инжектор

А теперь немного о том, какой же будет надежнее двигатель ВАЗ-2110: инжектор или карбюратор? А смотреть нужно с разных сторон на этот вопрос. Например, новичкам придется по вкусу инжектор. Постоянные обороты, нет необходимости в холода перекрывать подачу воздуха, да и трогание с места оказывается намного проще. Но есть еще преимущество – автомобиль на больших скоростях более приемистый. Даже при скорости 120 км/ч при выжимании педали газа машина быстро набирает скорость. У карбюраторных это происходит значительно медленнее. Поэтому совершать обгон на автомобиле с инжектором безопаснее. Но зато при старте со светофора карбюратор запросто «порвет» инжектор. А причина в более высоком крутящем моменте на низах. И стоимость обслуживания, конечно же, у инжекторных «десяток» оказывается выше, так как порой непросто поставить точный диагноз при поломке.
