Как включить трехфазный двигатель в однофазную сеть?
Прочее › Счетчик › Трехфазный счетчик как подключить
При включении трехфазного электродвигателя в однофазную сеть возникает пульсирующее магнитное поле. Для старта двигателя нужен сдвиг фаз относительно друг друга не менее чем на 900. Для этого применяют резистивные, емкостные, индуктивные пусковые элементы, включаемые в цепь одной из обмоток.
- Можно ли трёхфазный асинхронный двигатель включить в однофазную сеть?
- Как подсоединить трёхфазный двигатель на однофазный?
- Как подключить 3 фазный двигатель на 220 вольт?
- Как запустить трёхфазный двигатель?
- Какой конденсатор нужен для запуска трехфазного двигателя?
- Что лучше однофазный или трехфазный двигатель?
- Как определить соединение звезда или треугольник?
- Какой конденсатор нужен для двигателя 3 квт?
- Какой конденсатор нужен для двигателя 0.
75 Квт? - Можно ли подключить электродвигатель 380 на 220?
- Как проверить 3 х фазный электродвигатель?
- Сколько выводов у трехфазного двигателя?
- Что мощнее звезда или треугольник?
- Какой нужен конденсатор для двигателя?
- Как лучше подключить двигатель звездой или треугольником?
- Сколько нужно микрофарад на 1 квт двигателя?
- Как получить трехфазное напряжение из однофазного?
- Можно ли использовать асинхронный двигатель в качестве генератора?
- Почему однофазный двигатель не создает пускового момента?
- Как определить двигатель на 380 или на 220?
- Чем отличается однофазный двигатель от конденсаторного двигателя?
- Как включается в работу трехфазный асинхронный двигатель?
- Что будет при обрыве одной фазы асинхронного двигателя?
75 Квт?
Можно ли трёхфазный асинхронный двигатель включить в однофазную сеть?
В случае, когда трехфазный электродвигатель необходимо подключить к однофазной сети, существует два возможных варианта подключения: «звезда» или «треугольник», причем наиболее предпочтительным во многих случаях является вариант «треугольник».
где: k — коэффициент, зависящий от соединения обмоток.
Как подсоединить трёхфазный двигатель на однофазный?
Подключение с помощью фазосдвигающего конденсатора (искусственный фазовый метод) Наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть — это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя.
Как подключить 3 фазный двигатель на 220 вольт?
Для пуска данного АД от однофазной сети напряжением 220В нам следует включить обмотки по схеме «треугольник», рис. 5. Чтобы подключить электродвигатель по схеме «звезда» необходимо две фазные обмотки подключить непосредственно в однофазную сеть, а третью — через рабочий конденсатор Ср к любому из проводов сети рис.
Как запустить трёхфазный двигатель?
Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Достаточно частая причина выхода из строя электродвигателя — работа на двух фазах.
Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).
Какой конденсатор нужен для запуска трехфазного двигателя?
Рабочее напряжение конденсатора следует выбирать не менее 400 В, при этом желательно использовать специальные конденсаторы для электродвигателей, на частоту 50 — 60 Гц.
Что лучше однофазный или трехфазный двигатель?
Для однофазной системы характерна стабильность, чего нельзя сказать о трехфазной системе. С другой стороны, трехфазная система, несомненно, эффективнее. Распространенная проблема с трехфазным двигателем — обрыв фазы. Результат такой поломки может серьезно повредить двигатель.
Как определить соединение звезда или треугольник?
Соединение звездой предполагает сведение концов статорных обмоток электродвигателя вместе в одной точке, а подачу питания — на начала обмоток. Схема «треугольник» предполагает последовательное соединение обмоток статора — конец одной соединяется с началом следующей.
Какой конденсатор нужен для двигателя 3 квт?
Пусковой конденсатор CD60 100uF 300V (SAIFU)
Какой конденсатор нужен для двигателя 0.75 Квт?
Пусковой конденсатор 2 мкф 450 V CBB60.
Можно ли подключить электродвигатель 380 на 220?
Подключение электродвигателя по схемам «звезда» и «треугольник» Для работы от бытовой сети используют специальное подключение трехфазного двигателя 380 на 220 В. Асинхронники широко распространены, ведь относительно просты в обращении и универсальны.
Как проверить 3 х фазный электродвигатель?
Трехфазный электродвигатель имеет 3 обмотки, у каждой из которых по два вывода. Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток.
Сколько выводов у трехфазного двигателя?
Начала и концы обмоток выведены в электрическую распределительную коробку клеммную панель и зафиксированы.
К зажимам клеммной панели с внутренней стороны двигателей подводятся выводные провода статорных обмоток. Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.
Что мощнее звезда или треугольник?
Дело в том, что при подключении их звездой или треугольником мощность двигателя меняется в три раза. То есть в случае подключения трехфазных асинхронных электродвигателей предназначенных для работы в подключении звездой при 380 вольтах трехфазного напряжения, треугольником их мощность увеличивается втрое.
Какой нужен конденсатор для двигателя?
Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт. Есть несколько режимов работы двигателей подобного типа: Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
Как лучше подключить двигатель звездой или треугольником?
Если обмотки асинхронного двигателя соединены звездой, то запуск будет мягким, а работа плавной.
При этом допускаются кратковременные перегрузки. При соединении треугольником обмоток асинхронного электродвигателя можно достичь его максимальной мощности. В период запуска токи будут иметь большое значение.
Сколько нужно микрофарад на 1 квт двигателя?
Если пусковой конденсатор и пусковая обмотка питаются лишь во время запуска, то берут 70 микрофарад на 1 киловатт мощности двигателя. Если рабочий конденсатор вместе с дополнительной обмоткой питаются все время, то берут около 30 микрофарад на киловатт.
Как получить трехфазное напряжение из однофазного?
Используя трансформатор
Преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже. Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью — через конденсатор.
Можно ли использовать асинхронный двигатель в качестве генератора?
Однофазные асинхронные двигатели с короткозамкнутым ротором тоже могут генерировать электроэнергию.
Запуск осуществляется с помощью фазосдвигающего конденсатора.
Почему однофазный двигатель не создает пускового момента?
Так как момент на валу равен М=Мпр-Мобр, то пусковой момент однофазного двигателя равен 0. Поэтому ротор однофазного двигателя не может начать вращаться самостоятельно после подачи напряжения и его нужно толкнуть. В какую сторону вы толкнёте ротор — туда он и будет вращаться.
Как определить двигатель на 380 или на 220?
Напряжение питания
Напряжение можно определить по схеме включения. Если двигатель подключен «звездой», его питающее линейное напряжение равно 380 В, а если «треугольником» — 220 В.
Чем отличается однофазный двигатель от конденсаторного двигателя?
Таким образом, в отличии от однофазного двигателя, который после пуска работает с пульсирующим магнитным потоком, конденсаторный электродвигатель работает с вращающимся магнитным потоком.
Как включается в работу трехфазный асинхронный двигатель?
Принцип работы.
Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле. Вращающееся магнитное поле — это основная концепция электрических двигателей и генераторов.
Что будет при обрыве одной фазы асинхронного двигателя?
В случае обрыва одной из фаз сбалансированная система нарушается и происходит перераспределение токов и напряжений, при этом в случае соединения «звездой» две обмотки оказываются включенными последовательно и по ним протекает общий ток, в третьей обмотке ток отсутствует.
Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт: tvin270584 — LiveJournal
Нельзя просто так взять и подключить трехфазный электродвигатель к однофазной сети 220 Вольт. Сначала нужно обеспечить смещение фазы. В противном случае двигатель не станет вращаться. В статье мастер сантехник расскажет, как подключить трехфазный электродвигатель к однофазной сети 220 Вольт.
Схемы подключения к сети
Для начала имеет смысл вспомнить схему подключения трехфазного двигателя к трехфазной сети.
Схема подключения трехфазного электродвигателя на 380 В по схеме «Звезда» и «Треугольник»
Для простоты восприятия магнитный пускатель и прочие узлы коммутации не изображены. Как видно из схемы, каждая обмотка мотора питается от своей фазы. В однофазной же сети, как следует из ее названия, «фаза» всего одна. Но и ее достаточно для питания трехфазного электромотора. Взглянем на асинхронный двигатель, подключенный на 220 В.

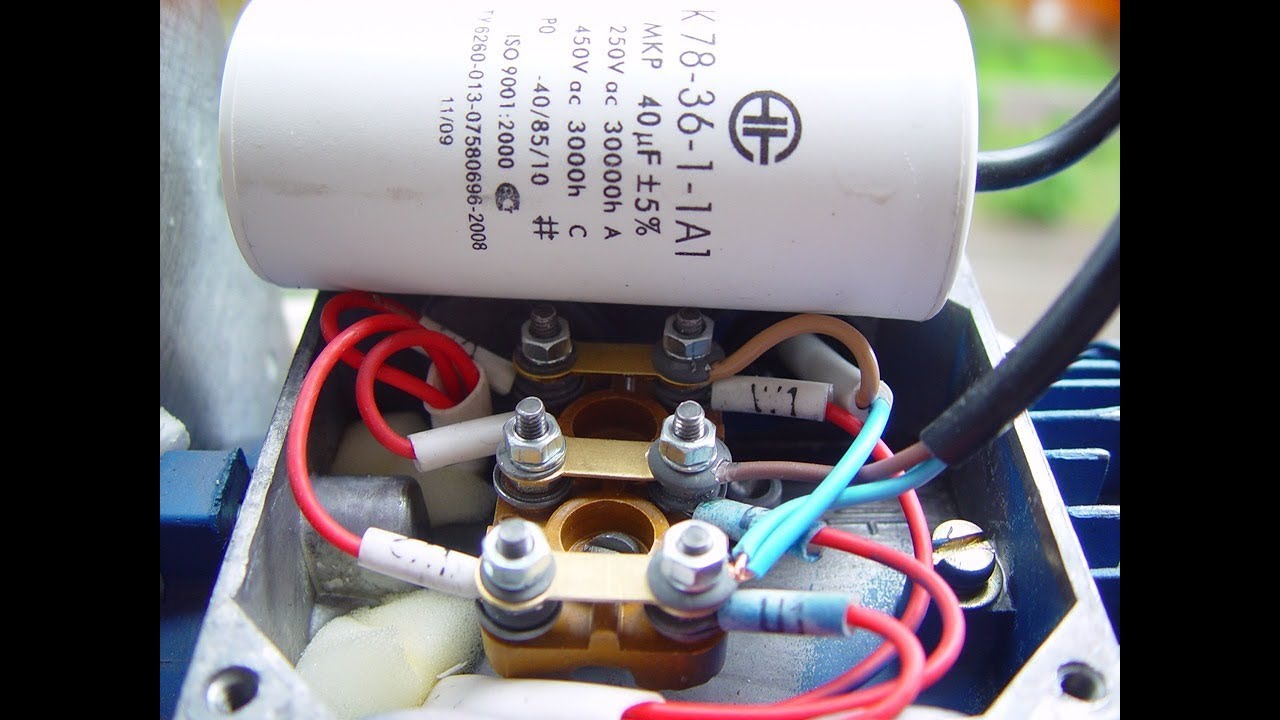

Как подключить трехфазный электродвигатель 380 В на 220 В через конденсатор по схеме «Звезда» и «Треугольник»
Здесь одна обмотка трехфазного электромотора напрямую включена в сеть, две остальные соединены последовательно, а на точку их соединения подается напряжение через фазосдвигающий конденсатор С1. С2 является пусковым и включается кнопкой с самовозвратом только в момент пуска: как только двигатель запустится, ее нужно отпустить.
Схема соединения электролитических конденсаторов
Для того чтобы заставить двигатель вращаться в другую сторону, достаточно «перевернуть» фазу, поступающую на точку соединения обмоток.

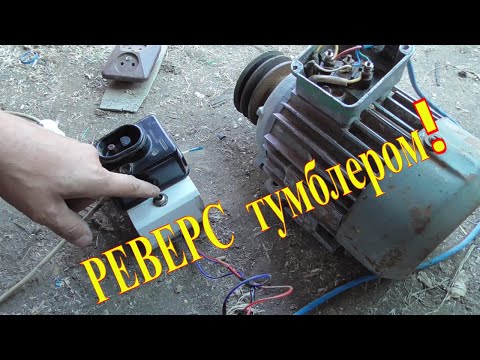

Реверсирование трехфазного двигателя на 380 В, работающего в однофазной сети
Здесь следует заметить, что практически любой трехфазный двигатель — реверсный, но выбирать направление вращения мотора нужно перед его пуском. Реверсировать электродвигатель во время его работы нельзя! Сначала нужно обесточить электродвигатель, дождаться его полной остановки, выбрать нужное направление вращение тумблером и лишь затем подать на схему напряжение и кратковременно нажать на кнопку.
Подключение трехфазного двигателя к однофазной сети по схеме «Звезда»
Схема подключения звезды показана на картинке.
Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Звезда»
Концы обмоток собраны в одну точку горизонтальными перемычками внутри клеммной коробки.
На нее никакие внешние провода не подключены.
Фаза (через автоматический выключатель) и ноль бытовой проводки подаются на две разные клеммы начал обмоток. К свободной клемме (на рисунке Н2) подключена параллельная цепочка из двух конденсаторов: Cp — рабочий, Сп — пусковой.
Рабочий конденсатор соединен второй обкладкой жестко с фазным проводом, а пусковой — через дополнительный выключатель SA.
При запуске электродвигателя ротор необходимо раскрутить из состояния покоя. Он преодолевает усилия трения подшипников, противодействия среды. На этот период требуется повысить величину магнитного потока статора.
Делается это за счет увеличения тока через дополнительную цепочку пускового конденсатора. После выхода ротора на рабочий режим его нужно отключить. Иначе пусковой ток перегреет обмотку двигателя.
Выполнять отключение цепочки пуска простым переключателем не всегда удобно. Для автоматизации этого процесса используют схемы с реле или пускателями, работающими по времени.
Среди мастеров самодельщиков пользуется популярностью кнопка пуска от советских стиральных машин активаторного типа. У нее встроено два контакта, один из которых после включения отключается автоматически с задержкой: то, что надо в нашем случае.
Если приглядитесь внимательно на принцип подачи однофазного напряжения, то увидите, что 220 вольт приложены к двум последовательно подключенным обмоткам. Их общее электрическое сопротивление складывается, ослабляя величину протекающего тока.
Подключение трехфазного двигателя к однофазной сети по схеме звезды используется для маломощных устройств, отличается повышенными потерями энергии до 50% от трехфазной системы питания.

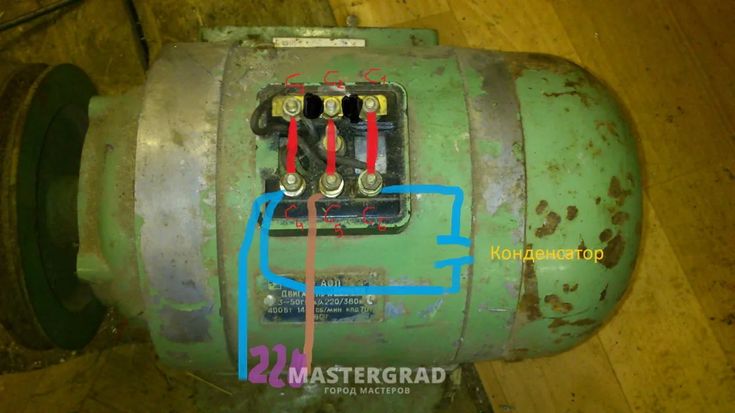

Подключение трехфазного двигателя к однофазной сети по схеме «Треугольник»
Подключение электродвигателя по этому способу предполагает использование той же внешней цепочки, что и у звезды. Фаза, ноль и средняя точка нижних обкладок конденсаторов монтируются последовательно на три перемычки клеммной коробки.
Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Треугольник»
За счет переключения выводов обмоток по схеме треугольника подводимое напряжение 220 создает больший ток в каждой обмотке, чем у звезды. Здесь меньшие потери энергии, выше КПД.
Подключение двигателя по схеме треугольника в однофазной сети позволяет полезно использовать до 70-80% потребляемой мощности.
Для формирования фазосдвигающей цепочки здесь требуется использовать меньшую емкость рабочих и пусковых конденсаторов.
При включении двигатель он может начать вращение не в ту сторону, которая требуется. Нужно сделать ему реверс.
Емкости фазосдвигающего и пускового конденсаторов
Для подсчета емкости фазосдвигающего конденсатора нужно воспользоваться несложной формулой:
- С1 = 2800/(I/U) — для включения по схеме «Звезда»;
- С1 = 4800/(I/U) — для включения по схеме «Треугольник».
Здесь:
- С1 — емкость фазосдвигающего конденсатора, мкФ;
- I — номинальный ток одной обмотки двигателя, А;
- U — напряжение однофазной сети, В.
Но что делать, если номинальный ток обмоток неизвестен? Его можно легко рассчитать, зная мощность мотора, которая обычно нанесена на шильдик устройства.
Для расчета воспользуемся формулой:
I = P/1,73*U*n*cosф
Где:
- I — потребляемый ток, А;
- U — напряжение сети, В;
- n — КПД;
- cosф — коэффициент мощности.
Емкость пускового конденсатора С2 выбирается в 1,5−2 раза больше емкости фазосдвигающего.
Рассчитывая фазосдвигающий конденсатор, нужно иметь в виду, что двигатель, работающий не в полную нагрузку, при расчетной емкости конденсатора может греться. В этом случае номинал его нужно уменьшить.
Эффективность работы
К сожалению, трехфазный двигатель при питании одной фазой развить свою номинальную мощность не сможет. Почему? В обычном режиме каждая из обмоток двигателя развивает мощность в 33,3%.
При включении мотора, к примеру, «треугольником» лишь одна обмотка С работает в штатном режиме, а в точке соединения обмоток В и С при правильно подобранном конденсаторе напряжение будет в 2 раза ниже питающего, а значит, мощность этих обмоток упадет в 4 раза — т.
е. всего 8,325% каждая.
Произведем несложный подсчет и рассчитаем общую мощность:
33,3 + 8,325 + 8,325 = 49.95%
Итак, даже теоретически трехфазный двигатель, включенный в однофазную сеть, развивает лишь половину своей паспортной мощности, а на практике эта цифра еще меньше.
Видео
В сюжете — Как подключить электродвигатель на 220 вольт
В сюжете — Как подключить трёхфазный двигатель в одну фазу
В сюжете — «Ламповый» метод подключения трехфазного двигателя к сети 220 вольт
В продолжение темы посмотрите также наш обзор Как сделать сверлильный станок из двигателя от стиральной машины и домкрата
Источник
