Форсунка бензинового мотора – деталь весьма сложная и, как ни странно, противоречивая. Вроде бы она должна быть очень точной, но при этом её стараются сделать как можно проще. Она должна быть максимально лёгкой и быстрой, но при этом не изнашиваться в жёстких условиях эксплуатации при высокой температуре. И надо признать, что современные электромагнитные форсунки со своими задачами справляются обычно хорошо. Но со временем они всё-таки тоже ломаются и даже могут загубить ещё вполне рабочий мотор. Сейчас расскажем, каким образом.

От башни к электроклапану​

Я не очень люблю уходить от темы в исторические экскурсы, но история форсунки довольно любопытна. Может быть, некоторые помнят, что изначально Рудольф Дизель хотел жечь не солярку, а угольную пыль. Получилось плохо – у этой пыли не слишком большая теплоотдача. Однако идея распылять в виде горючего порошок посещала не только Дизеля: Александр Иванович Шпаковский сделал первую форсунку для порошка ещё в 1864 году. Но успеха было не больше, чем у Дизеля. Нужно было изобрести кое-что новое – форсунку для жидкого топлива.

И тут опять отличился наш соотечественник – Владимир Григорьевич Шухов. Да-да, тот самый Шухов, по проекту которого была построена известная телебашня на Шаболовке. Но это было намного позже, а в 1880 году на тот момент ещё студент Шухов изобрёл форсунку для жидкого топлива. Это изобретение очень понравилось брату Альфреда Нобеля – Людвигу. Понравилось настолько, что он купил патент и стал ставить форсунки Шухова на морские суда. Ну а за дальнейшее развитие форсунок надо сказать спасибо Роберту Бошу. Он придумал сразу несколько типа форсунок для жидкого топлива, и главное – «подружил» их с насосом высокого давления.

Шухов Владимир Григорьевич (1853-1939)

Конечно, в дизельных моторах форсунки появились раньше, чем в бензиновых, где стояли карбюраторы. Однако уже в 1970-х, с появлением так называемых инжекторных систем, форсунки пришлось ставить и на бензиновые моторы. Сейчас уже, наверное, не все вспомнят ранние варианты инжектора с моновпрыском – одной форсункой на впускном коллекторе вместо карбюратора. Нынче форсунки ставят на каждый цилиндр отдельно, причём есть как простой распределённый впрыск во впускной коллектор, так и непосредственный – в цилиндры. Есть ещё и моторы с комбинированным впрыском, где форсунки – в каждом цилиндре и одна – во впускном коллекторе. Проблемы форсунок непосредственного впрыска немного специфичны, так что сегодня будем говорить о самых распространнённых проблемах форсунок моторов с распределённым впрыском.

За время своего развития форсунки разделились по принципу своей работы на несколько типов: механические, пьезоэлектрические, электрогидравлические и электромагнитные. Первые три обычно применяются на дизельных моторах (при этом пьезоэлектрические могут встретиться и на бензиновом), ну а в бензиновых двигателях с распределённым впрыском работают сравнительно простые и надёжные электромагнитные форсунки. Впрочем, простые ли?

Быстро, точно, экономно

Итак, как работает электромагнитная форсунка? Теоретически не очень сложно. Форсунки стоят на топливной рампе, куда бензонасос под приличным давлением подаёт бензин. Задача форсунки – по команде ЭБУ своевременно открыться, впрыснуть топливо и закрыться.

Для этого на обмотку соленоида подаётся электрический импульс. Под его воздействием появляется магнитное поле, которое затягивает якорь. Якорь (шток) соединён с запорной иглой. Как только якорь заходит внутрь катушки, игла открывает сопла распылителя, и форсунка впрыскивает топливо. Щелчки, которые издают форсунки (даже не щелчки, а цокот, который хорошо слышно на холостых оборотах коленвала), – это следствие цикличной работы соленоида и бегающего туда-сюда якоря внутри форсунки.

Вроде бы всё просто, но вся форсунка – это один большой компромисс. С одной стороны, игла должна быть очень прочной и надёжно перекрывать сопла распылителя в тот момент, когда на обмотке нет напряжения. С другой стороны, утяжелять иглу нельзя: чем она массивнее, тем больше у неё инерция, а значит – ниже скорость работы. Тем временем производительность форсунки определяется суммарным временем открытия клапана, потому что в ходе одного цикла впрыска современная форсунка успевает несколько раз открыться и закрыться. Так что сделать идеальную форсунку не так просто, как кажется.

От точности работы форсунки зависит очень многое, это очевидно. Не совсем очевидно то, что даже в это устройство запустили свои руки экологи: они заставляют современные моторы работать на бедной смеси, а для этого требуется максимально точная работа форсунки. К сожалению (или к счастью), производительность форсунки в конкретный период времени зависит исключительно от времени, на которое открыты сопла распылителя. Диаметр сопла или давление в топливной рампе форсунка изменять не умеет, поэтому единственный её инструмент – это время срабатывания. При этом форсунка должна уметь пережить миллионы циклов работы без замены, что тоже достаточно сложно. Поэтому повторю ещё раз: несмотря на внешнюю простоту, форсунка – весьма технологичное устройство. И иногда оно перестаёт работать штатно.

Льёт – не льёт

У форсунки может быть три типичные неисправности: она может не пропускать топливо тогда, когда это надо; может пропускать, когда не надо; может пропускать, когда надо, но делать это неправильно. Теперь о всех трёх ситуациях подробнее.

Как это – не пропускать топливо тогда, когда это надо? Во-первых, может просто пропасть сигнал на открытие: в проводке форсунки может быть и обрыв, и замыкание. Во-вторых, в бензине всегда есть примеси, которые формируют отложения на форсунке. Отложения могут забить распылитель, и тогда форсунка тоже не сможет пропускать бензин. Впрочем, загрязнения чаще приводят к тому, что форсунка пропустить топливо может, но делает это неправильно.

Вторая ситуация – это потеря герметичности. В этом случае запорная игла не способна перекрыть сопла распылителя, вследствие чего форсунка начинает протекать. Эта неисправность встречается гораздо чаще первой. Да и объясняется она проще: тут целый набор причин, начиная от тех же отложений до износа самой иглы. Хорошо, что и обнаружить негерметичность форсунки не слишком сложно. Кроме этого можно встретить негерметичность корпуса форсунки. В этом случае внутренние уплотнения подсыхают, и бензин идет в обмотку, а оттуда вытекает наружу

Ну и третий потенциальный сюрприз – это неправильное распыление бензина. Теоретически оно должно быть мелкодисперсным, но в ряде случаев факел распыления нарушается до такого состояния, что бензин начинает течь, причём с какой-нибудь одной стороны. А может не течь, а наоборот – поступать в меньшем количестве. И ещё может просто нарушиться форма факела распыления, что тоже плохо: не получится создать однородную топливо-воздушную смесь, и её горение будет неправильным.

Как же понять, что с форсункой что-то не так?

Смотреть и слушать

Разумеется, полноценно проверить форсунки можно только на стенде. Для этого их надо снять и отдать специалистам на нормальную диагностику. Но, может, есть способ что-то сделать проще? Способ, конечно, есть, но он не так хорош. Хотя надо признать, выручить может.

Начнём с самого простого: с проверки форсунок на слух. На некоторых моторах (например, на всех корейских) цокот форсунок слышен очень хорошо. Единственная сложность – понять, это цокот всех форсунок или какая-то одна из них решила цокать? С шумными форсунками рядной «четвёрки» хорошо: можно просто послушать каждую и понять, что работают все. Но часто для этой проверки потребуется стетоскоп, который можно заменить любой деревяшкой или железкой, которая проводит звук лучше воздуха. Надо только внимательно послушать и убедиться, что не только все форсунки щёлкают, но и делают это одинаково. Никаких посторонних звуков в виде свиста или шипения быть не должно.

Если какая-то форсунка не работает, можно проверить, подаётся ли на неё напряжение. Для этого последовательно с катушкой нужно подключить светодиод. Если он будет мигать в такт мотору, значит, питание есть. Правда, это не означает стопроцентной исправности – точно сигнал можно отследить только осциллографом.

Протекающую форсунку можно косвенно отследить по неуверенному пуску и быстро зарастающей нагаром свече зажигания. Если в каком-то из цилиндров свеча быстро обрастает чёрной копотью, появляются пропуски зажигания, которые проходят после чистки или замены свечи и появляются в этом цилиндре вновь, скорее всего, форсунка утратила герметичность. Еще один способ выявить проблемы с форсункой – анализ топливной смеси: богатая смесь может говорить о переливающей форсунке. Но, во-первых, причина богатой смеси может быть и иной, а во-вторых, без опыта работы со сканером разобраться в нюансах топливной коррекции сложно, так что сходу «опознать» форсунку не получится.

К сожалению, ничего более интересного без снятия форсунок сделать невозможно. Если есть очень большая тяга к практически бесполезным действиям, можно измерить сопротивление обмотки соленоида, но вряд ли кто-то из автолюбителей знает, каким оно должно быть в номинале. Тут можно будет найти только обрыв или КЗ обмотки, но такое с форсункой происходит очень редко. Поэтому лучше снять всю рампу и посмотреть, как форсунки выглядят со стороны. При этом рампу не надо отключать от топливной магистрали – нам надо увидеть негерметичность или нарушение формы распыления.

Проще всего будет увидеть текущую форсунку. Обычно достаточно включить зажигание и дождаться, когда бензонасос накачает в рампу давление. Если после этого какая-то форсунка стала протекать, её придётся заменить. Затем можно поместить рампу в какую-то ёмкость и покрутить коленвал стартером. В момент пуска мотора форсунки уже работают, так что как они распыляют топливо, будет хорошо видно. Главное, не надо его распылять с сигаретой во рту. Если на одной из форсунок форма факела сильно отличается от формы распыления других форсунок, её тоже лучше заменить или хотя бы промыть. Хотя насчёт промывки форсунок не всё так однозначно, и иногда промывка может стать последним событием в жизни форсунки. Отмечу, что иногда форсунка может подтекать в конкретных условиях: например, только в холода или наоборот, после прогрева – в таком случае диагностика будет более сложной.

На всякий случай повторю ещё раз: полностью проверить форсунки (в том числе и их производительность) можно только на стенде. Ну а если форсунки приходится снимать, обратите внимание на состояние уплотнительных колечек: повторно их лучше не ставить из-за возможного возникновения подсоса воздуха.

практика

Новые статьи

Статьи / Популярные вопросы

Не только алкоголь: с какими симптомами запрещено садиться за руль

Обычно ограничениями, с которыми запрещено садиться за руль, считают только алкогольное и наркотическое опьянение. При этом все симптомы, с которыми нельзя водить машину, указаны в одном пу. ..

655

0

1

07.11.2022

Статьи / Интересно

5 причин покупать и не покупать Daewoo Matiz I

Пожалуй, Matiz в России стал третьим автомобилем по количеству насмешек после Запорожца и Оки. Но справедливы ли эти язвительные смешки в сторону симпатичной машинки? Может, это просто бры…

2472

2

1

06.11.2022

Статьи / Суперкары

Страшно, очень страшно: почему в США запрещали дрэг на Dodge Demon и других серийных машинах

Быстрые машины покупают для того, чтобы быстро ездить. А чтобы ездить максимально быстро, нужно ездить по прямой. Эти прописные истины особенно хорошо понимают в Америке – стране, которая, с…

1663

0

4

05.11.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв

Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет

В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов…

15464

7

205

13.09.2022

Тест-драйвы / Тест-драйв

Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0

Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть. ..

13107

10

41

13.08.2022

Тест-драйвы / Тест-драйв

Geely Coolray против Haval Jolion: бесплатный сыр? Если бы!

Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з…

10176

25

30

10.08.2022

Топливная форсунка: устройство, виды, признаки

Содержание

• 1 Топливная форсунка — что это?
  • 1.1 Назначение устройства
  • 1.2 Расположение
  • 1.3 Принцип работы
• 2 Разновидности топливных форсунок и их устройство
  • 2. 1 Механические модели
  • 2.2 Электромагнитные форсунки
  • 2.3 Электрогидравлические устройства
  • 2.4 Пьезоэлектрические детали
• 3 Есть ли отличия между топливными форсунками для дизельных и бензиновых двигателей
• 4 Признаки поломки элемента
• 5 Диагностика топливной форсунки
  • 5.1 Проверка питания
  • 5.2 Изменение сопротивления
  • 5.3 Дианостика на рампе
  • 5.4 Проверка на стенде
• 6 Очистка форсунки в домашних условиях
  • 6.1 Стандартный способ
  • 6.2 Чистка без демонтажа двигателя
• 7 Подготовка топливных форсунок к замене
  • 7.1 Проверенные бренды
  • 7.2 Как снять форсунку
  • 7.3 Замена на новую
• 8 Ремонт элемента

Топливная форсунка — незаменимый компонент впускного комплекса, гарантирующий равномерный впрыск горючего с последующим распределением в камере и формированием смеси с воздухом. Устройство применяется как в бензиновых, так и в дизельных агрегатах. На передовых моторах используют узлы с автоматической регулировкой подачи.

Топливная форсунка является незаменимым компонентом впускного комплекса.

Топливная форсунка — что это?

Впрыск топлива в камеру — сложный процесс, который состоит из нескольких этапов. В силовых установках рассчитываются не только правильные пропорции дизтоплива, газа или бензина, но и методика распыления, момент сгорания и распределение пламени.

Постоянное ужесточение требований к экологической безопасности транспортных средств заставляет инженеров модифицировать конструкцию впускной системы. И для комплексного решения различных задач используются топливные форсунки.

Они нужны для преобразования жидких составов в мелкодисперсную пыль, которая эффективнее воспламеняется и обеспечивает более высокий КПД.

Назначение устройства

Топливная форсунка — конструкция, объединяющий насос высокого давления (ТНВД) и двигатель.

Устройство выполняет такие задачи:

1. Отвечает за дозировку топлива при подготовке сгораемой смеси.
2. Регулирует давление подачи топлива.
3. Формирует из жидкого топлива мелкодисперсную смесь (пыль из распыленного топлива и воздуха).

Расположение

Размещение форсунок определяется модификацией впускной системы:

1. Центральная (перед заслонкой дросселя в трубопроводе впуска).
2. Распределенная (на каждом цилиндре по отдельности в начале трубопровода).
3. Непосредственная (в верху стенок цилиндра).

Расположение форсунок определяется модификацией.

Принцип работы

Бензин или дизельный состав отправляется в форсунку под соответствующим давлением. Моторный блок дает импульс на магнит инжектора, провоцируя запуск игольчатого клапана. Он отвечает за состояние канала (закрыто/открыто). Объем топлива, которое поступает в систему, зависит от продолжительности поступающего импульса.

Разновидности топливных форсунок и их устройство

В зависимости от способа управления подачей топлива форсунки делят на несколько видов:

Механические модели

Этот вид распространен на дизельных двигателях. Он функционирует в результате воздействия топливного давления на запорный механизм. В процессе повышения показателей игла направляется вверх, провоцируя впрыск. После падения давления она занимает предыдущую позицию.

Механические модели распространены в дизельных двигателях.

При этом детали обладают простой и надежной конструкцией, которая обеспечивает большой срок службы.

Электромагнитные форсунки

Подобный тип инжекторов встречается на бензиновых автомобилях, включая модели с непосредственной подачей горючего. С учетом выполняемых функций форсунки бывают пусковыми и рабочими. Вторая разновидность осуществляет точечный или индивидуальный впрыск.

Конструкция детали включает следующие составляющие:

1. Корпус.
2. Отсек для подсоединения к электрической цепи.
3. Иглу.
4. Уплотнители.
5. Сопло.
6. Обмотку возбуждения клапана.
7. Фильтр-сетку и другие элементы.

Электромагнитные форсунки встречаются на бензиновых автомобилях.

В нужный момент моторный блок отправляет напряжение на обмотку, способствуя появлению электромагнитного поля, которое влияет на якорь с иглой. В это время усилие сжатия пружины уменьшается, якорь втягивается, а игла поднимается, открывая сопло инжектора. Дальше срабатывает клапан управления форсункой и осуществляется подача горючего под пиковым давлением. После прекращения подачи энергии на обмотку пружина возвращает иглу в начальное положение.

Электрогидравлические устройства

Модели электрогидравлического типа встречаются на дизельных агрегатах. Их можно установить на типовой ТНВД и комплекс Common Rail , особенность которого — подача топлива в камеру сгорания под высоким давлением .

В устройстве предусмотрены такие детали:

1. Сопло, через которое происходит непосредственная подача топлива.
2. Пружина, применяемая при передачи усилия на открывающий клапан.
3. Камера управления, где находится поршень, находящийся под давлением топлива.
4. Сливной дроссель.
5. Якорь электромагнитного элемента.
6. Обмотка возбуждения, которое создает электромагнитное поле.
7. Штуцер впрыска горючего.

Электрогидравлические устройства устанавливают на дизельные агрегаты.

Во время срабатывания цикла клапан находится в закрытом состоянии. Горючее в системе воздействует на поршень камеры управления, а игла форсунки плотно прижимается к седлу. Блок управления мотора отправляет напряжение на обмотку, а сливной дроссель повторно открывается. В результате горючее передается в магистраль.

Впускной механизм препятствует мгновенному выравниванию давления в камере и на впуске. Поэтому в течение некоторого времени усилие, которое воздействует на поршень, снижается, а давление на иглу сохраняется. Из-за разницы показателей игла поднимается и регулирует впрыск топлива.

Пьезоэлектрические детали

Устройство встречается только на автодизелях и считается самым продвинутым типом инжекторов. Данная разновидность способствует мгновенному срабатыванию системы впрыска, подбору точной дозировки и многократной подаче горючего. Такие форсунки распространены в дизельных агрегатах с технологией Common Rail.

Для сборки пьезоэлектрических механизмов используют:

1. Иглу.
2. Дроссельный блок.
3. Пружины и поршни клапана.
4. Сливную магистраль.
5. Фильтр.
6. Нагнетательную магистраль и другие детали.

Пьезоэлектрические детали считаются самым продвинутым типом инжекторов.

Форсунка функционирует по принципу изменения длины пьезоэлемента при подаче напряжения. В базовом положении игла находится на седле. Когда электронный блок управления отправляет сигнал на пьезоэлемент, последний оказывает влияние на поршень. Переключающий клапан срабатывает, и топливо переходит на слив.

Есть ли отличия между топливными форсунками для дизельных и бензиновых двигателей

Форсунки для дизельных моторов обладают меньшим сечением, а принцип их работы гораздо сложнее. Для определения поломки нужны особые знания. Такие двигатели требуют повышенной герметичности топливной системы.

Для подобных силовых установок используют электромагнитные и пьезоэлектрические модели.

В моторах, работающих на бензине, присутствуют одно- и многоточечные инжекторы. Первые регулируют подачу топлива и устанавливаются перед заслонкой, а вторые включают нескольких форсунок, закрепленных перед трубопроводами. Устройство подает бензин в камеру сгорания, но обладает неразборной конструкцией, поэтому не подлежит ремонту. Стоимость комплектующих для бензиновых двигателей намного ниже, чем для дизельных.

Признаки поломки элемента

Определить неисправность или выход из строя форсунки можно по таким признакам:

1. Увеличению расхода топлива при умеренной тяге.
2. Задымлению транспортного средства.
3. Сильным вибрациям двигателя.

Задымление транспортного средства является признаком поломки.

К дополнительным признакам поломки относят пропуски зажигания. Также на панели приборов может появиться индикация Check Engine, указывающая на необходимость проверки силового агрегата.

Засорение топливного фильтра тоже негативно влияет на приемистость установки. К рывкам на бензиновом агрегате может привести поврежденная система зажигания.

Диагностика топливной форсунки

Специфика диагностики форсунки определяется типом детали. При этом диагностику можно выполнить как в сервисе, так и в гараже.

Проверка питания

Для оценки электроснабжения потребуется сделать следующее:

1. Снять разъем питания форсунки первого цилиндра.
2. Подсоединить мультиметр с настройками оценки постоянного напряжения в пределах 0-20 В.
3. Завести автомобиль и проанализировать результаты измерений. В исправном состоянии форсунка дает короткие импульсы.
4. В случае если на фишку питания не приходит напряжение, заглушить авто и выполнить проверку проводки либо найти дефект во время визуального осмотра.
5. Подключить форсунку первого цилиндра и повторить проверку процедуру с 2-4-ыми элементами.

Для оценки электроснабжения потребуется снять разъем питания форсунки.

Изменение сопротивления

Сначала нужно уточнить модель форсунки, которая используется на вашем транспортном средстве. Дальше следует определить сопротивление катушек внутри детали.

Заглушив двигатель, необходимо снять разъемы питания, подключить мультиметр и запустить его в режиме измерения 0-200 Ом. Важно проанализировать сопротивление каждой детали. Оно должно соответствовать заявленным в технических характеристиках параметрам.

Дианостика на рампе

Для диагностики нужно снять топливную рейку с зафиксированными инжекторами. Дальше следует подключить контакты к рампе и форсункам (если они отключались). Рампа размещают под капотом таким путем, чтобы удалось установить под каждой деталью емкость со шкалой.

После этого требуется подсоединить трубки подачи топлива и убедиться в надежности их фиксации.

Забитые форсунки

На следующем этапе необходимо включить зажигание и провернуть мотор стартером. Такие действия лучше проводить вместе с коллегой.

Пока второй человек вращает мотор, важно проследить за исправностью всех инжекторов. Впрыск горючего должен оставаться идентичным на всех элементах.

Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях.

Проверка на стенде

В автомастерских установлены стенды для диагностики и восстановления форсунок. Методика проверки на такой поверхности предусматривает разборку рампы и инжекторов ТС. Стенд позволяет реализовать комплексную диагностику, проверить эффективность впрыска горючего и определить электрическое сопротивление. Отдельные мастера сооружают стенды в домашних условиях.

Очистка форсунки в домашних условиях

Для исключения проблем в функционировании форсунок стоит периодически промывать их. Это делается стандартным путем, со специальным средством либо посредством ультразвука и проч., без снятия механизма с мотора.

Стандартный способ

Методика используется владельцами новых транспортных средств либо машин с пробегом в несколько тысяч км. Она подразумевает добавление состава вместе с горючим в бак для поддерживания двигателя и сопутствующих систем в чистоте.

Стандартный способ  подразумевает заливку особого состава в бензобак.

Для автомобилей со сложными загрязнениями метод не подходит, потому что усугубляет проблему. В таком случае нужно разобрать мотор на подготовленном стенде, демонтировать распылители и провести их поочередную очистку.

С помощью таких действий можно найти дополнительные поломки и заменить поврежденные компоненты.

Чистка без демонтажа двигателя

Чтобы промыть ТФ без демонтажа силового агрегата, необходимо подключить промывочную станцию сразу к мотору. Это позволит удалить накопившуюся грязь на поверхностях и топливной рампе. Достаточно включить мотор на 30 минут, используя нейтральную передачу, и постепенно подавать рабочую смесь под давлением.

Подготовка топливных форсунок к замене

Процесс разборки инжектора начинается с подготовки приспособлений. Специфика разборки может отличаться для разных моделей авто и типов впускных комплексов.

Проверенные бренды

Чтобы топливные форсунки прослужили максимально долго, важно выбирать оригинальную продукцию. И это касается как электрических, так и механических моделей. Из качественных аналогов можно купить устройства от компаний Siemens, Bosch, Delphi, OMVI, Hana.

Как снять форсунку

На многих моделях авто предусмотрен специальный механизм на топливной рейке. Это особый клапан, который срабатывает после нажатия и способствует вытеканию топлива.

Затем стоит достать рампу, где удерживаются распылители. Разборка производится посредством отключения разъемов с проводами. Извлечь элементы можно поворотом или раскачиванием механизма.

Замена на новую

Разобравшись, как снять форсунку, остается установить на ее место новую деталь. Для безошибочного выполнения действия нужно иметь базовые навыки в решении таких задач. Алгоритм действий может отличаться для каждой модели транспортного средства.

Если производится плановая чистка, нужно снять уплотнительные кольца со всех распылителей и выбросить их.

Ремонт элемента

Восстановление элемента допускается только при несложных поломках. Его практикуют на двигателях с прямой подачей топлива. Отремонтировать механическую деталь можно своими руками с помощью базовых запчастей и подручных средств.

Бензиновый порт впрыска топлива

Надежная систематическая подача топлива

При впрыске бензина во впускной коллектор воздушно-топливная смесь образуется вне камеры сгорания во впускном коллекторе. Топливная форсунка распыляет топливо перед впускным клапаном. Во время такта впуска смесь поступает через открытый впускной клапан в камеру сгорания. Топливные форсунки были выбраны таким образом, чтобы потребность двигателя в топливе всегда покрывалась, даже при полной нагрузке и высокой частоте вращения.

Bosch разрабатывает и производит инновационные силовые агрегаты для автомобилей с бензиновым впрыском топлива через порт. Ассортимент продукции Bosch включает компоненты для подачи топлива, впрыска топлива, управления подачей воздуха, зажигания, управления двигателем и обработки выхлопных газов. Помимо отдельных компонентов для впрыска бензина во впускной коллектор, Bosch также предлагает целостно скоординированные системные технологии.

От подачи топлива до обработки выхлопных газов

Подача топлива

Модуль подачи топлива со встроенным электробензонасосом, датчиком уровня в баке и топливным фильтром обеспечивает форсунки необходимым количеством топлива из бака при определенном давлении.

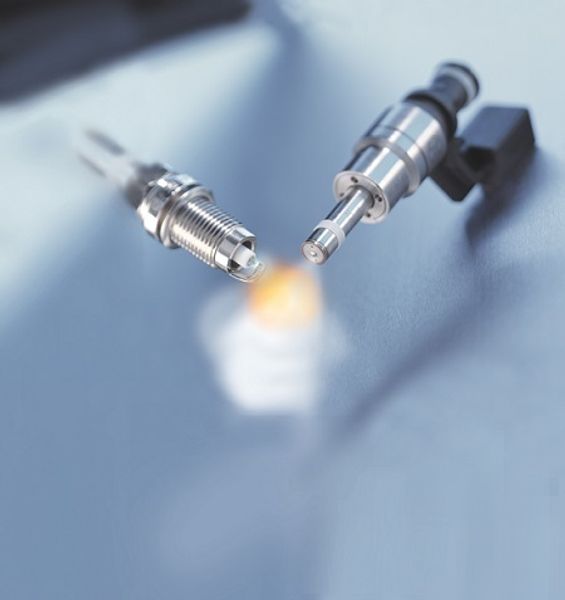

Впрыск топлива

При впрыске бензина через порт топливно-воздушная смесь готовится во впускном коллекторе и подается в цилиндр для сгорания. Топливные форсунки необходимы для образования смеси, поскольку они подготавливают топливо к сгоранию в двигателе. Топливные форсунки, установленные на топливной рампе, непрерывно дозируют необходимое количество топлива во впускной коллектор в соответствии со схемой распыления и с высочайшей точностью.

Зажигание

Бензиновым двигателям требуется искра зажигания для воспламенения топливно-воздушной смеси в цилиндре двигателя. Эта искра производится свечой зажигания. Необходимое высокое напряжение обеспечивает катушка зажигания. Для этого он преобразует электрическую энергию аккумулятора в напряжение зажигания и подает это напряжение на свечу зажигания в точке зажигания.

Управление подачей воздуха

Управление подачей воздуха обеспечивает подачу в двигатель правильной массы воздуха в каждой рабочей точке.

Управление двигателем

Электронный блок управления двигателем «Motronic» от Bosch позволяет приоритизировать и централизованно управлять многими различными функциями, которые должна выполнять современная система управления двигателем. Используя крутящий момент в качестве центральной точки отсчета, система уверенно регулирует требуемую топливно-воздушную смесь.

Очистка отработавших газов

Очистка отработавших газов помогает OEM-производителям выполнять международные нормы по выбросам, т.е. с помощью каталитической очистки выхлопа. Лямбда-контроль обеспечивает еще более эффективную очистку. Этот контроль направлен на постоянное достижение стехиометрического соотношения воздух-топливо (λ=1).

Работа управляемого клапана – инновационный и надежный анализ для моторной оптимизации

Zukünftige Kundenforderungen nach geringerer Geräuschentwicklung und Steuerung der Kraftstoffmenge stellen neue Herausforderungen für den Verbrennungsmotor dar. Mit seiner einzigartigen Innovationn Systemlösung Controlled Valve Operation für Motoren mit Benzin-Saugrohreinspritzung hat Bosch einen mechatronischen Ansatz entwickelt, der wesentlich dazu beiträgt, diese Anforderungen zu erfüllen.

Das Motorsteuergerät und die Niederdruckeinspritzventile von Bosch sind das Herzstück der Lösung. Anders als bei der konventionellen gesteuerten Einspritzung bilden das Steuergerät und die Niederdruckeinspritzventile in diesem System einen geschlossenen Regelkreis. Das Steuergerät erfasst die Spannung und das Stromsignal während der Einspritzung und bestimmt exakt das Öffnen und Schließen der Ventilnadeln. So kann das Steuergerät die tatsächliche Einspritzdauer jedes Einspritzventils berechnen und gegebenenfalls Anpassungen vornehmen.

Управление клапаном, управляемым влажным воздухом, включает в себя минимальную работу крана-распределителя. Die Präzision der Benzineinspritzung wurde in diesem Bereich deutlich verbessert. Sie bleibt über die gesamte Lebensdauer des Ventils erhalten und gewährleistet somit einen stabilen Verbrennungsvorgang.

Экономичная система силового агрегата становится еще более энергоэффективной

Благодаря постоянному дальнейшему совершенствованию системных технологий и сочетанию инновационных измерений оптимизации, Bosch создала концепцию системы «Advanced PFI».

Благодаря таким инновациям, как двойной впрыск, повышение давления и впрыск с открытым клапаном, реализованы впечатляющие системные преимущества и переопределены технические возможности этого принципа привода.

Впрыск топлива с двойным впрыском

Использование двух топливных форсунок на каждый впускной коллектор оптимизирует выравнивание форсунок и подачу смеси в цилиндр. Целенаправленная подача смеси, «Нацеливание на распыление», связывает результаты физических исследований жидкости и ноу-хау, связанные с двигателем. Геометрия форсунок идеально адаптирована к конкретным требованиям впускного коллектора.

Благодаря распределению на две форсунки размер распыляемой капли (SMD) уменьшается за счет меньшего статического расхода, меньшей плотности распыления (из-за большего угла конуса), а также оптимизированного потока на входе в клапан (одиночный конусная струя). В целом это улучшает парообразование, минимизирует образование пленки на стенках и стабилизирует воспламенение. Другие преимущества включают более позднее угловое расстояние зажигания при работе в холодном состоянии и более быстрое достижение точки преобразования каталитического нейтрализатора.

Повышение давления

Для поддержки образования смеси при холодном пуске давление в топливной системе низкого давления временно повышается до 6 бар. Это приводит к увеличению массы испаряющегося топлива и уменьшению размера распыляемых капель SMD, а также к образованию пленки на стенках. Повышенное давление увеличивает максимальную дозу топлива и, таким образом, поддерживает синхронный впрыск. Индивидуальное обеспечение расхода и давления топлива также снижает среднюю потребляемую мощность топливного насоса.

Впрыск с открытым клапаном (OVI)

Особенностью этого процесса впрыска является то, что топливо впрыскивается в поступающий свежий воздух во впускной коллектор только после открытия впускного клапана. Этот синхронный впрыск осуществляется при частоте вращения от низкой до средней при полной нагрузке двигателя и, таким образом, имеет тенденцию к детонации. За счет уменьшения контакта топливовоздушной смеси со стенками свежий поток лучше охлаждается и снижается детонация. В результате степень сжатия базового двигателя может быть увеличена в 0,5–1,0 раза, а расход в диапазоне частичных нагрузок снижается. Комбинация с Twin Injection усиливает эффект OVI за счет оптимизированного распыления и испарения, а также оптимизированного нацеливания.

Две системы впрыска топлива в одной: порт и непосредственный впрыск бензина

С системой прямого впрыска бензина Bosch сочетает прямой впрыск бензина с системой впрыска бензина через порт. Причина этого необычного партнерства заключается в следующем: объединение двух обычно отдельных подходов к впрыску топлива создает одну инновационную систему, в которой сильные стороны отдельных систем идеально дополняют друг друга. В данном конкретном случае это приводит к преимуществам с точки зрения расхода топлива и выбросов – как при частичной, так и при полной нагрузке. Каждый из двух партнеров позволяет другому взять на себя инициативу, когда приходит время показать свои сильные стороны. Каждая система впрыска обеспечивает свои преимущества с точки зрения эффективности использования топлива и количества выбрасываемых частиц (PN) в различных условиях эксплуатации.

Бензиновый впрыск топлива во впускной коллектор отличается меньшими потерями на трение при частичной нагрузке, в то время как прямой впрыск превосходит работу при полной нагрузке благодаря повышенному пределу детонации. В сочетании эти системы обеспечивают дополнительное сокращение выбросов твердых частиц — лучшее разделение труда.

Но бензиновый впрыск топлива через порт добавляет еще больше преимуществ выгодному партнерству. Благодаря хорошей гомогенизации смеси система производит меньше частиц, имеет более низкий уровень шума и потребляет меньше топлива в ситуациях с низкой нагрузкой двигателя благодаря более низким потерям на трение по сравнению с непосредственным впрыском.

Другие преимущества портового и прямого впрыска бензина:

• При портовом впрыске очищающий эффект портов и клапанов впускного коллектора способствует более высокой степени рециркуляции отработавших газов
• Улучшенные шумовые характеристики на низких скоростях возможность дома

Кроме того, порт и непосредственный впрыск бензина рассчитаны на будущее: объединение обеих систем и оптимизация стратегии работы двигателя могут внести ценный вклад в дополнительную экономию с точки зрения расхода топлива и новых законодательных ограничений на выбросы, таких как EU6d.

Компания Bosch имеет многолетний опыт реализации крупномасштабных производственных проектов, включающих порт и непосредственный впрыск бензина, и предлагает широкий ассортимент компонентов, средств разработки и моделирования систем.

Обслуживание системы впрыска топлива для бензиновых двигателей Ford в Чехалисе, Вашингтон

Перейти к основному содержанию

Скрыть
Показать

Не можете найти автомобиль, который ищете?

Нажмите здесь

Грязное топливо, впрыск топлива и накопление отложений

Самые популярные современные двигатели полагаются на бензин в качестве топлива, которое в конечном итоге обеспечивает мощность сгорания , необходимую для путешествия. У современного бензина есть слабость с точки зрения впрыска топлива и производительности двигателя.
-топливо богато присадками и детергентами, которые под воздействием давления и тепла при сгорании начинают образовывать отложения, особенно в узких проходах, таких как топливные форсунки.
Если отложения засоряют систему впрыска топлива, топливо не сможет попасть в камеру сгорания при нажатии на педаль газа . Когда это произойдет, ваш двигатель будет задыхаться от топлива, необходимого для выработки
сила.

• Грубый холостой ход
• Двигатель плохо заводится или вообще не заводится
• Неудачная проверка выбросов
• Плохое ускорение или пониженная мощность
• Повышенный расход топлива или снижение эффективности использования топлива

Дополнительные принадлежности

• Большой шинный центр
• Бесплатный Wi-Fi
• Бесплатная многоточечная проверка
• Транспортный шаттл
• Детская игровая площадка
• Рабочие станции для бизнеса
• Бутик запчастей и механизмов
• Бесплатные напитки и кофе-бар

• Уютная зона ожидания
• Современное предприятие
• Дополнительные часы
• Часы работы по субботам
• Отдел производительности и настройки
• Самовывоз и доставка для дома/офиса
• Свежее печенье

Бутик запчастей и механизмов

Tire Center

Knowledgeable Service Advisors

Parts Counter

Ford Tires

Ford Accessories

Parts & Gear Boutique

Tire Center

Knowledgeable Service Advisors

Счетчик запчастей

Шины Ford

Аксессуары Ford

1.
   Потрясающий Форд


   1001 SW Interstate AVE
   Chehalis, WA 98532

   • Продажи:
     888-745-1466

Посетите нас по адресу: 1001 SW Interstate AVE Chehalis, WA 98532

Загрузка карты.
