Свечи накала дизельного двигателя

Свечи накаливания (калильные свечи, свечи накала) — главная зимняя деталь дизельного двигателя. Летом водители даже не вспоминают об их существовании, зато морозным зимним утром от работы свечей зависит, на чём вы поедете: на собственной машине или на общественном транспорте. О роли свечей накаливания в холодном пуске дизеля — в нашей статье.

Запуск дизеля: отличия от бензиновых моторов

Дизельный двигатель заводится совсем не так, как бензиновый. Летучий бензин даже при температуре -40° C готов вспыхнуть от одной искры, которую в цилиндрах создают свечи зажигания. Дизельному топливу — даже зимнему — из-за низкой летучести для воспламенения нужны те же 40 градусов, но уже со знаком «плюс» (а летнему — и вовсе +62° C). Недаром соляр называют тяжёлым топливом.

Высокую температуру, необходимую для горения дизеля, в цилиндре создаёт сжатие воздуха поршнем. Как и любой газ, воздух сжимается неохотно, при этом растёт его давление и температура. Когда форсунка впрыскивает порцию дизтоплива, оно самостоятельно воспламеняется от контакта с горячим сжатым воздухом — из-за этого часто говорят, что дизель заводится давлением или взрывом. Старые дизельные моторы, не оснащённые электронным впрыском и датчиками, легко могут работать без аккумулятора, поскольку воспламенение топлива в цилиндрах происходит механически, без каких-либо искр и свечей зажигания.

Но дизельную идиллию рушит мать-природа: при похолодании до минусовых температур сжатия воздуха в цилиндрах уже недостаточно, чтобы нагреть топливо до самовоспламенения. Поэтому совсем отказаться от свечей в дизельном двигателе невозможно. Просто свечи здесь нужны не для зажигания топливно-воздушной смеси, а для её нагрева.

Конструкция свечи накала

Любой, кто держал в руках кипятильник или ТЭН от водонагревателя, с ходу поймёт принцип работы дизельной свечи накаливания. Кстати, первые калильные свечи были с открытой спиралью и действительно внешне напоминали мини-кипятильник. Нагревательная спираль современных свечей закрыта прочным корпусом-стержнем (обычно стальным, иногда керамическим), заполненным оксидом магния — магнезией. При прохождении электрического тока спираль нагревается, отдавая тепло стержню, а тот — воздуху в камере сгорания и топливно-воздушной смеси, помогая ей воспламениться. Кончик стержня находится ровно в том месте камеры сгорания, где образуется завихрение смеси при впрыске топлива форсункой.

Свеча с открытым нагревательным элементом и современная стержневая свеча накала

Время прогрева первых свечей накаливания в 1920-е годы составляло бесконечные 180 секунд — целых 3 минуты водитель должен был ждать, пока свечи достигнут рабочей температуры, чтобы запустить двигатель! Современные свечи со стальным стержнем полностью раскаляются менее чем за 10 секунд (рекордсмены — за 4 секунды), а температура стержня достигает 800–1000 °C.

Свечи с керамическим стержнем ещё эффективнее: прогрев за 2 секунды и максимальная температура 1350 °C. Такие свечи используются в высокофорсированных дизелях, отвечающих самым жёстким экологическим требованиям. Но и стоимость керамических свечей в сравнении с классическими стальными заметно выше.

Саморегулируемые свечи SRM/SRC

В свечах накаливания первого поколения время и мощность их нагрева регулировал либо сам водитель, либо отдельный электронный блок управления. Современные свечи меняют свой режим работы самостоятельно благодаря дополнительной регулирующей (управляющей) спирали. Такие свечи накаливания называются саморегулирующимися и обозначаются маркировкой SRM — Self Regulating Metal. Или SRC (Self Regulating Ceramic), если речь о керамической свече.

Сопротивление регулирующей спирали меняется в зависимости от температуры: чем она выше, тем меньший ток управляющая спираль пропускает к основной спирали накаливания. Это позволяет изначально подать на свечу больший ток, ускорив её прогрев, без риска выхода свечи из строя — встроенный предохранитель в виде управляющей спирали не даст ей сгореть.

Системы быстрого накаливания QGS. Свечи на 6 и 12 вольт

В двухступенчатых системах быстрого накаливания QGS (Quick Glow System) свечи последовательно работают в двух режимах: сперва интенсивный накал, затем более слабый догрев. В фазе накала свеча почти мгновенно выходит на пиковую температуру, а затем переходит в режим догрева, где поддерживает её какое-то время. Системы QGS обычно встречаются в зимних комплектациях дизелей, а работой свечей в них заведуют сразу два реле и специальный таймер.

В двухступенчатых системах используются особые свечи накаливания с пониженным вольтажом (6V или 7V). В режиме накала они работают на повышенном напряжении 12V, а после запуска двигателя переходят в режим догрева, где напряжение уже соответствует номинальным 6V. Если такие свечи установить в одноступенчатую систему накаливания, где 12 вольт подаются постоянно, то они очень быстро сгорят. А если использовать обычные свечи на 11/12 вольт в системе QGS, то автомобиль будет плохо запускаться и нестабильно работать на холостых оборотах, ведь свечи не будут раскаляться до расчётной температуры. Поэтому правильный подбор свечей накаливания очень важен — нельзя устанавливать в двигатель первые попавшиеся свечи, подходящие по размеру.

Послепусковое накаливание и очистка от сажи

С ролью свечей накаливания при запуске всё ясно. Но нередко они греются и во время работы мотора! Современные алгоритмы управления дизельным двигателем предусматривают послепусковое накаливание — включение свечей, пока двигатель холодный. Это улучшает сгорание топлива и снижает дымность двигателя при прогреве.

Другая важная функция свечей накаливания — очистка мотора от сажи. Как известно, нагар — главный враг дизеля. Продукты горения и износа оседают на поверхности поршней, в камерах сгорания и в узлах системы EGR (рециркуляции выхлопных газов). Клапан EGR особенно активно засоряется при низкой температуре выхлопа, когда отложения не успевают сгорать. Чтобы принудительно повысить её, вновь включаются свечи накаливания — этот режим называется промежуточный накал.

Современные дизельные моторы дополнительно оснащены сажевым фильтром DPF, чтобы вписываться в жёсткие экологические нормы. Ёмкость фильтра не бесконечна, поэтому в электронном блоке управления двигателя предусмотрена программа его регенерации. Чтобы очистить сажевый фильтр, его нужно прожечь — принудительно нагреть до высокой температуры на 10–15 минут. Для этого двигатель переходит в особый режим работы, где свечи накаливания также задействуются. Режим регенерации сажевого фильтра активируется водителем или механиком автосервиса вручную с помощью кнопки или специальной процедуры каждые 1500–5000 км (зависит от модели автомобиля) — подробная информация есть в сервисной инструкции. О необходимости очистки сажевого фильтра напомнит специальный индикатор на приборной панели.

Проверка свечей накала и симптомы поломки

К сожалению, на дизельных машинах редко встречается самодиагностика свечей накаливания. Если при сгоревшей свече зажигания «бензинка» сразу зажжёт ошибку Check Engine, то суровый дизель может молчать, как партизан, не информируя водителя о проблеме. Не всегда дефектную свечу накаливания видно и диагностическим сканером. Самостоятельно заметить неисправность летом тоже непросто, ведь при плюсовой температуре двигатель заводится хорошо. В итоге поиск сгоревшей свечи начинается с первыми морозами, когда машина начинает плохо заводиться и дымить.

Без снятия с двигателя свечи накала проверяют мультиметром двумя способами:

1. В режиме омметра замеряют сопротивление каждой из свечей: оно колеблется от 0,7 до 1,8 Ом, в зависимости от модели, но обычно составляет около 1 Ома. Если сопротивление повышено, то свеча вряд ли раскаляется до расчётной температуры. А если электрической проводимости нет вовсе, то свеча полностью нерабочая.
2. В режиме амперметра замеряют потребление тока в бортовой сети при включении реле накаливания. Например, если в автомобиле установлены 4 свечи с потреблением тока 5, А, то общее потребление во время накаливания должно увеличиваться на 20 А. Если эта цифра не 20, а 15, А, то одна из свечей не работает.

Но проверка мультиметром — не панацея: бывает, что и при нормальном сопротивлении свеча накаливания чудит. Поэтому самый надёжный способ проверки — выкрутить свечи и подключить их напрямую к аккумулятору, проверив нагрев визуально.

Замена свечей

Многие автомобилисты уверены, что свечи накаливания лучше лишний раз не трогать, чтобы ненароком не сломать при выкручивании — ведь в камере сгорания стержень свечи обрастает нагаром и прикипает, с риском остаться там навсегда. Но чем дольше тянуть с заменой, тем выше риск сломать свечу. А рано или поздно менять свечи придётся, ведь ничего вечного не бывает. Поэтому лучше не оттягивать замену и не ждать проблем, а менять свечи планово каждые 30 000 км пробега — тогда они не успеют обрасти сажей и выкрутятся легко.

В любом случае, перед заменой свечей стоит залить их WD-40 или любой другой проникающей смазкой и оставить на ночь, чтобы жидкость прошла всю резьбу свечи. А непосредственно перед заменой свечей прогрейте двигатель — горячее резьбовое соединение всегда поддаётся легче.

Как и свечи зажигания бензиновых двигателей, свечи накаливания рекомендуется менять комплектом, поскольку время прогрева старых (пусть и рабочих) свечей постепенно увеличивается. Затягивать новые свечи нужно с помощью динамометрического ключа, чтобы при следующей замене они выкрутились без сложностей.

Как правильно заводить дизель

Дизель спешки не любит — не только при езде, но и при запуске. Чтобы мотор завёлся уверенно, дайте свечам накаливания отработать полный цикл, и лишь затем начинайте крутить стартер.

Свечи накала начинают нагрев при включении зажигания, а об их работе сигнализирует специальный индикатор на приборной панели — жёлтая спираль. Чем холоднее на улице, тем дольше продолжается цикл накаливания. Дождитесь, пока индикатор свечей погаснет, и лишь затем начинайте заводить мотор. А в сильный мороз можно сделать и два прогрева подряд: выключить зажигание после первого накаливания и сразу включить снова, чтобы запустить его повторно. Так вы заметно повысите шансы на успешный запуск.

Меняйте свечи накала вовремя, и ваш дизель будет радовать вас уверенным холодным запуском и стабильной работой.

Свеча накаливания в дизельном двигателе, конструктивные и функциональные особенности.

Методы проверки годности деталей, причины выхода из строя

Свечи в дизельном двигателе обеспечивают гарантированный запуск силового агрегата на холодную. Принцип их действия заключается в доведении топлива, находящегося под высоким давлением, до необходимой температуры при помощи специального реле. Дизельный движок имеет столько свечей, сколько цилиндров расположено в нем. На каждый цилиндр мотора приходится по одной свече.

Принцип включения дизельного мотора

Топливно-воздушная смесь, находящаяся в цилиндре под давлением, нагревается до 900°С. Для обеспечения условий возгорания, конструкция обладает высокой прочностью. Горючая смесь воспламеняется от степени сжатия, а не от свечи. При температуре окружающей среды ниже плюс 5°С вплоть до сильных морозов, камера сгорания нуждается в принудительном прогреве при помощи керамических или штифтовых свечей накала.

Свеча накаливания в дизельном двигателе способна прогреть зону впрыска до 1000°С за считаные секунды. Когда происходит включение дизеля, данные устройства работают до достижения температуры жидкости охлаждения плюс 75°С.

В связи с повышенными требованиями экологов, благодаря своим уникальным свойствам, свечи зажигания начинают функционировать на холостых оборотах. Устройство данных деталей способствует снижению количества вредных выбросов дизельного двигателя в атмосферу.

Конструктивные особенности различных видов свечей

Данные конструкции могут быть выполнены как из керамики закрытого типа, так и из металла — открытые. Нагревательный элемент изготовлен в виде спирали.

В металлических штифтовых конструкциях имеются спирали: нагревательная и регулировочная. Благодаря первой происходит быстрое нагревание, вторая служит для защиты конструкции от перегрева.

Состав керамических деталей более сложен:

1. Корпус из металла.
2. Трубка нагревательная.
3. Болт с гайкой соединительные.
4. Спираль регулировочная.
5. Керамическое наполнение.
6. Электрод центральный.
7. Резьбовая часть.

Керамические детали более предпочтительны, благодаря их способности быстро производить нагрев и обеспечивать очень высокую температуру.

Под воздействием электрического тока происходит нагревание спирали. Высокая температура в моторе не дает элементу нагреваться выше 850°С, подогрев длится в течение короткого времени: от 4 сек до 2 мин. За продолжительностью подогрева ведет наблюдение электронный блок управления, который отслеживает температуру жидкости охлаждения через специальные датчики.

Пока подогрев продолжается, горит контрольная лампочка, расположенная на приборной панели. Выключение лампы свидетельствует о полной готовности движка к запуску.

Свечи накаливания продолжают работать и после включения мотора, продолжая прогрев и обеспечивая наиболее полное сгорание воздушно-топливной смеси, уменьшая вредные выбросы.

Методы проверки свечей

Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.

Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.

При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.

Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.

При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».

В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.

Описание признаков неисправностей элементов накаливания

Поломки свечей накала проявляются следующими дефектами:

1. Мотор не хочет запускаться.
2. Неравномерность работы холодного движка.
3. Появление выхлопных газов белого цвета.

Если автовладелец недавно производил замену всех свечей, то причина может крыться в неисправности элемента по вине производителя. Бракованную деталь нужно выкрутить и заменить на новый экземпляр. Неисправности элементов накаливания наиболее заметны в зимнее время. Понижение температуры в окружающей среде вызывает появление большего количества признаков неисправностей элементов накала.

Чтобы облегчить процесс демонтажа, используется специальный съемник свечей накаливания дизельных двигателей. Его нужно применять в комплекте с инструментом, приспособленным под квадратную или шестигранную головку.

Почему свечи выходят из строя

Срок службы современных штифтовых свечей накала дизелей составляет 60 тысяч километров при условии соблюдения эксплуатационных условий. Если случится повреждение оболочки спирали, то все устройство выйдет из строя раньше, т. к. в образовавшуюся трещину внутрь проникают грязь и влага, а спираль замыкается на корпус. Оболочка может выйти из строя по следующим причинам:

• несоблюдение тщательности и аккуратности при монтаже элемента накаливания в мотор;
• появление электрохимической коррозии с течением длительного времени;
• установка свечей, не соответствующих моделей данному типу дизельного двигателя.

Данные устройства очень важны — они обеспечивают как бесперебойный запуск дизельного двигателя при минусовых значениях температуры окружающей среды, так и существенно снижают количество отработавших вредных газов.

Свечи накаливания для дизеля

Принцип работы дизельного двигателя немного отличается от бензинового. Воспламенение топливно-воздушной смеси у него происходит не от искры свечи зажигания, а от сжатия. Чтобы завести мотор, особенно зимой (а у дизельного силового агрегата «зима» начинается при температуре около + 5 градусов), необходимо прогреть камеру сгорания. Для этой цели служат штифтовые и керамические свечи накаливания.

Эти устройства способны в течение нескольких секунд разогреть воздух в зоне впрыска до температуры от 850 до 1000 градусов Цельсия. Когда мотор запустился, они продолжают работать до тех пор, пока температура охлаждающей жидкости не поднимется до 75 градусов по Цельсию.

Содержание

1. Типы свечей накаливания
2. Штифтовые
3. Керамические
4. Проверка состояния свечей накаливания
5. Признаки и причины неисправности свечей накаливания

Типы свечей накаливания

Штифтовые

Свечи накаливания для дизеля бывают двух типов:

• штифтовые;
• керамические.

Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.

Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.

1. Сопротивление первой постоянное, не зависящее от температуры;
2. вторая спираль имеет положительный температурный коэффициент.

Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.

Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.

Керамические

Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».

Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.

Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.

Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).

Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.

Проверка состояния свечей накаливания

За состоянием свечей накаливания необходимо тщательно следить и своевременно их менять, особенно если автомобиль эксплуатируется зимой (насколько часто менять укажет автопроизводитель). Во-первых, перед зимой нужно проверить их работоспособность, поскольку даже одна неработающая свеча не позволит завести мотор при отрицательной температуре. Если проверка таковую выявила, то лучше менять весь комплект, поскольку и остальные в скором времени могут выйти из строя.

Существует два безопасных способа проверить свечи. Первый требует участия двух человек. Потребуется вывернуть форсунки, после чего один человек будет смотреть в колодцы, а второй повернет ключ в предстартовое положение. Работающие свечи станут красными от нагрева. Однако такой метод подойдет не всем, т.к. на некоторых двигателях через колодцы форсунок свечи попросту не видны.

Второй способ проверить исправность свечей – при помощи мультиметра. Нужно выбрать режим проверки замыкания цепи, после чего одним щупом прикоснуться к корпусу свечи, а другим – к ее шляпке. Если цепь окажется замкнутой, то она работает, в противном случае ее необходимо менять.

На многих современных автомобилях проверка свечей накала выполняется в режиме самодиагностики, а схема электропроводки дополняется индикатором на приборной панели, сигнализирующем о поломке.

В нормальных условиях эксплуатации менять свечи накала необходимо в среднем раз в 60 тысяч км. Если же машина постоянно эксплуатируется в предельных режимах, то не лишним будет проверить их работоспособность, хотя бы раз в сезон, а менять или с учащенным интервалом, или по выходу из строя.

Менять свечи накала нужно с осторожностью. Они довольно хрупкие и часто ломаются при попытке вывернуть. Если такое случится, то придется везти автомобиль на СТО или самостоятельно снимать головку блока, чтобы высверлить сломанную свечу и нарезать новую резьбу.

Признаки и причины неисправности свечей накаливания

Часто бывает так, что двигатель ни с того ни с сего, начинает запускаться с трудом и неровно работает, будучи холодным. Попутным симптомом может быть выхлоп белого цвета. Как правило, причина кроется в поломке свечей накала. Если они недавно менялись, и их срок службы не подошел к концу, скорее всего, дело в заводском браке, и перестала работать одна из свечей. Нужно проверить все и заменить неисправную. Заметить неисправность летом довольно сложно. Она начинает проявляться с понижением температуры окружающей среды.

Если откажут сразу две, то двигатель, скорее всего, совсем не удастся запустить. Одновременный отказ большего количества свечей маловероятен, и придется проверить электропроводку или блок управления.

Свеча может перестать работать в нескольких случаях: она выработала свой ресурс, есть неполадки в топливной аппаратуре или электропроводке. В первом случае выполняется проверка и замена всего комплекта свечей, в остальных потребуется поочередно проверить форсунки, реле управления, провода.

Свечи накаливания для дизеля: принцип работы

Дизельные двигатели пользуются большой популярностью среди автомобилистов. Это связано с тем, что такой тип мотора обладает бо́льшим КПД, чем его бензиновые собратья. Также эксплуатация силовой установки обходится в меньшую сумму, ведь снижены затраты на топливо.

Грамотные автомобилисты знают, что в бензиновых ДВС для воспламенения топливной смеси применяются дополнительные приспособления, а в моторах на солярке данный эффект достигается за счет сжатия ТВС. Однако в конструкции современных авто используются еще и свечи накаливания для дизеля. Подобный элемент востребован в машинах, которые эксплуатируются в суровых зимних условиях.

Содержание

• 1 Что собой представляет дизельная свеча
• 2 Предназначение калильных элементов
• 3 Как работают свечи накала на дизеле и их устройство
• 4 Как все работает
• 5 Заключение

Что собой представляет дизельная свеча

Большинство автомобилистов знакомится с моторами в автошколах на уроках, посвященных конструкциям ДВС. Там объясняют традиционные модели моторов в классической компоновке. О том, есть ли свечи в дизельном двигателе, чаще всего обучающиеся вождению будущие водители практически не спрашивают, ведь для них ответ очевиден. Однако в реальности оказывается не все так просто.

Калильные свечи — элементы дизельного ДВС, располагающиеся внутри предпускового подогревателя, внутри автономного обогревателя салона и в калильном карбюраторном движке.

Основным назначением подобных элементов является облегчение старта холодной силовой установки. Базовое отличие от применяемых в бензиновых системах свечей зажигания заключается в том, что калильные не предназначены для формирования искры. Функционал их аналогичен электронагревательным элементам.

После запуска зажигания встроенные спирали разогреваются до установленных производителем температур. Таким образом, для каждого из тактов сжатия удается обеспечить отличную воспламеняемость топливовоздушной смеси.

Предназначение калильных элементов

В обычных ДВС, использующих для работы солярку, воспламенение впрыснутой смеси в цилиндрах происходит после сжатия и разогрева ее до 900^{С. Этому помогает химический состав применяемых углеводородов.}

Если же мотор только запускается и недостаточно разогрет, то ему помогает свеча накаливания в дизельном двигателе, являющаяся частью предпускового устройства ДВС. Таким образом удается улучшить условия формирования рабочей смеси.

Наилучший эффект удается заметить, когда окружающая температура становится ниже +5^С­. В таких условиях снижается возможность хорошего испарения топлива, что приводит к худшим возможностям образования ТВС.

Для крупных силовых установок и тихоходных моделей характерным отличием является непосредственный впрыск углеводородного состава в камеру сгорания. Это позволяет обойтись без дополнительных калильных приспособлений. К подобным установкам можно отнести и аппараты, приводящие в движение различное промышленное оборудование.

В некоторых конструкциях, где также отсутствуют свечи подогрева дизельного двигателя, применяется предпусковой подогреватель. Его изготавливают как нагревательную решетку, вмонтированную в систему спускного коллектора.

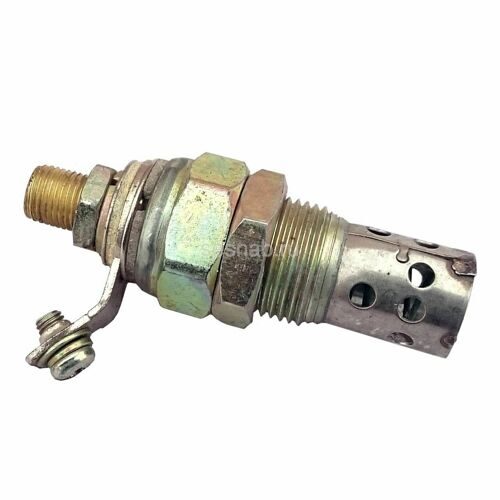

Большинство тракторов оснащается единственной свечой накаливания. Ее конструкторы располагают также внутри впускного коллектора для парной работы с допфорсункой. В результате получается, что перед стартом в камеру сгорания поступает очень теплый воздух с распыленными частицами топлива. Подобное устройство принято называть «электрофакельным подогревателем».

Как работают свечи накала на дизеле и их устройство

У калильных свечей есть небольшое визуальное сходство со своими бензиновыми аналогами, но для искрообразования они не применяются. Основной частью изделия является нагревательный элемент, выполненный в виде спирали, изготовленной на основе металлов либо керамических материалов.

Важно знать, что наибольшей допустимой температурой, до которой разогревается рабочая спираль, является значение 1350 ^С.

В современном нагревательном наконечнике может скрываться пара спиралей, одна из которых является регулировочной, а вторая — нагревательная. Первая из них задействована для защиты от перегрева. Главным фактором выступает то, что из-за повышения рабочей температуры происходит рост электросопротивления.

Конструкторы предусмотрели наличие пространства в промежутке между нагревательной трубой и спиралями. Данная полость заполнена специальным изолятором, который выполняет несколько функций:

• эффективно передает тепловую энергию;
• защищает спираль от внешнего воздействия;
• формирует комфортные условия работы.

В устройствах с металлическими спиралями наконечник может раскаляться до 1000^{С. Нагрев занимает несколько больше времени, чем у керамики.}

В приборах с керамическими вставками применяется аналогичный функционал. Разница лишь в том, что спираль скрыта в дополнительную оболочку из керамики. Такой конструкционный подход позволяет в считанные секунды осуществить накал.

Как все работает

Принцип работы свечей накаливания напоминает эксплуатацию погружного электрического нагревателя. Внутрь цилиндров проникает лишь его часть (стержень). Наконечник достигает зоны завихрений, образуемых распылением форсунки.

Как только водитель проворачивает ключ в первое положение, когда запускается стартер, то в автоматическом режиме поступает напряжение на калильную свечу. Отображение соответствующего процесса демонстрируется на приборной панели в виде горящей индикаторной лампочки.

Свечи разогреваются докрасна, одновременно повышая температуру окружающего их воздуха. В большинстве случаев хватает 5 секунд, чтобы выйти им в рабочий режим. В задачи не входит обогрев остывшего металла, также на понижение температуры работает меняющийся вновь поступающий воздух извне.

Основной задачей вмонтированного нагревателя является прогрев воздушных масс, задействованных в образовании топливовоздушной смеси. Это поможет своевременно воспламеняться составу после такта сжатия.

Как только свеча накаливания выходит в рабочий температурный режим, индикатор на приборной панели гаснет. Если возникают неисправности с обогревом, например, случился обрыв проводки или иные неприятности с напряжением, то это отражается на качестве воспламенения. Мотор приходится долго крутить стартером, прежде чем он полноценно запустится.

Если силовая установка в порядке, то старт осуществляется достаточно быстро. Для выхода в рабочий режим требуется всего лишь несколько минут. Время затрачивается на стабилизацию процесса горения, одновременно происходит снижение вредных выбросов в атмосферу. Необходимость в прогреве снижается, а вскоре полностью прекращается подача напряжения на калильный нагреватель.

Заключение

Запуск и первоначальная работа двигателя в холодное время года зависит от качества работы свечей накала. Реализуемая рабочая схема в них устанавливается заводом-изготовителем, поэтому при замене необходимо учитывать данный фактор. Желательно подбирать новую свечу, в которой спираль выполнена из высококачественных материалов, способных прослужить длительный эксплуатационный период.

Интересное по теме:

загрузка…

Как свечи накала влияют на работу двигателя

Содержание

1. Головная боль дизелиста. Для чего нужны и почему выходят из строя свечи накала
2. Ниже дымность и токсичность
3. Как они это выдерживают?
4. Почему выходят из строя?
5. Пожалуйста, без «лома»
6. Где применяется свеча накаливания: её конструкция и принцип работы
7. Принцип включения дизельного мотора
8. Свечи накаливания для дизеля – виды
9. Свойства свечей накала дизеля
10. Конструктивные особенности различных видов свечей
11. Как работают свечи накала на дизеле и их устройство
12. Методы проверки свечей
13. Что нужно знать перед началом работ
14. Описание признаков неисправностей элементов накаливания
15. Свечи накаливания для дизельного двигателя в Екатеринбурге
16. Как работает свеча накаливания на дизельном двигателе:
17. Почему свечи выходят из строя
18. Самостоятельная замена
19. Снятие защиты
20. Отсоединение клемм АКБ
21. Выкручивание калильных свечей
22. Зачистка контактов
23. Удаление грязи из свечных отверстий
24. Характерные симптомы
25. Расположение
26. Видео

Головная боль дизелиста.

Для чего нужны и почему выходят из строя свечи накала

Иными словами, когда свечи накала выходят из строя, отсутствия любых других неисправностей, способных осложнить холодный запуск, может быть недостаточно, чтобы без проблем завести дизельный мотор. Рассказывает Сергей Боярских.

Ниже дымность и токсичность

Летом одна-две неработающие свечи еще не становятся непреодолимым препятствием для запуска. Однако в старых предкамерных и вихрекамерных дизелях не всегда удавалось обеспечить температуру в камере сгорания в конце такта сжатия выше требуемой для самовоспламенения горючей смеси уже при осеннем снижении температур окружающего воздуха до плюс 5-7 градусов. Если свечи не грели, это создавало проблемы с запуском даже в таких условиях.

В морозы в дополнение к еще более низкой температуре ухудшается смесеобразование из-за того, что холодное и вязкое дизтопливо не только хуже распыляется форсунками, но и не спешит испаряться. Необходимость обеспечить испарение капелек топлива для качественного смесеобразования в момент запуска также требует наличия в камерах сгорания высокой температуры.

Свечи накаливания как раз и являются ее источниками. Они включаются в работу сразу после поворота ключа в замке зажигания в первое положение, на что указывает синхронно загоревшийся символ спирали на приборном щитке.

Но если сигнал погас, это не значит, что свечи греть перестали. Помимо предпускового подогрева у них есть другие задачи. Некоторое время после запуска свечи продолжают функционировать, чтобы улучшить условия для смесеобразования и обеспечить более полное сгорание топлива.

Как они это выдерживают?

Кроме свечей накаливания, по одной на каждый цилиндр, система предпускового подогрева состоит также из блока управления, реле включения и температурного датчика, однако именно свечи выходят из строя чаще всего. Почему?

Кроме тяжелых условий работы на срок службы влияет торговая марка, которая отражает качество изготовления свечей. Однако даже в случае использования качественных изделий риск выхода свечей из строя существенно увеличивается, если они отработали 80-100 тыс. км.

Спираль в калильной трубке плотно упакована в спрессованный порошок, который изолирует витки от короткого замыкания и предохраняет от вибраций. Такое устройство до минимума сокращает число причин, которые приводят к преждевременной неисправности свечи.

Почему выходят из строя?

Гораздо реже, как уверяют специалисты, спираль может перегореть из-за залипания реле и слишком долгой в этой связи подачи электропитания. И это же возможно, если из-за разрядившегося аккумулятора двигатель запускают от внешнего источника энергии при слишком большом напряжении.

Как о том говорилось, не факт, что с неработающими свечами двигатель не удастся завести. Многое зависит от конструкции конкретного мотора, температуры в момент запуска, компрессии в цилиндрах и других факторов.

Зато лишь одна вышедшая из строя свеча в дизеле с сажевым фильтром не позволит включиться автоматической регенерации. Ничего хорошего сажевому фильтру это не сулит.

Негативные последствия неисправности только этим не ограничиваются. Чтобы за счет лишь одного давления в конце такта сжатия воздух в камере сгорания начал разогреваться до температуры, превышающей температуру самовоспламенения паров дизтоплива, при каждой попытке запуска стартеру придется раскручивать коленвал гораздо дольше. Ему и аккумулятору такой труд жизни не добавит.

Также ухудшаются условия смазки трущихся деталей в цилиндре с отказавшей свечой. Неиспарившаяся часть холодного дизтоплива попадает на стенки цилиндров, где разжижает и смывает масляную пленку. Несгоревшее топливо, попавшее в масло, вызывает его более быстрое старение.

После запуска двигатель с неработающей свечой из-за пропусков воспламенения какое-то время «троит». При этом из выхлопной трубы наряду с отработавшими газами появляется дым.

Нельзя сказать, что это однозначный признак выхода свечей накала из строя. У неровной работы мотора и дымления могут быть другие причины, однако свечи как минимум желательно проверить.

Пожалуйста, без «лома»

Не будем вдаваться в подробности, как это делается, каким бы увлекательным ни казался такой рассказ желающим самостоятельно выяснить, в каком состоянии свечи накаливания в их автомобиле.

Не будем углубляться и в вопросы замены свечей своими руками, несмотря на то что эта нехитрая на вид процедура может запросто превратиться в захватывающий триллер, если окажется, что старые свечи не желают выкручиваться, а после приложения силы и вовсе обламываются.

А если это не поможет либо свеча разрушилась, в результате чего одна ее часть все-таки осталась в головке цилиндров? Чтобы не усугубить ситуацию, которая усложнит дальнейшие действия по извлечению свечи или ее обломка, лучше обратить к специалистам, имеющим инструмент и приспособления, предназначенные для этой работы. Мастера есть, их нужно только найти.

Поэтому замена должна быть адекватной. В противном случае свечи будут разогреваться лишь частично или вообще не станут работать.

Точную информацию, какие свечи используются в конкретном двигателе, следует искать в инструкции по обслуживанию и ремонту, в каталогах взаимозаменяемости свечей производства разных компаний. При отсутствии данных образцом может служить свеча, которой ищется замена.

Хотя при неисправности одной свечи менять все свечи в двигателе комплектом необязательно, желательно все-таки на покупке не экономить. Если в результате длительной эксплуатации комплекта свечей накаливания из строя выходит одна из них, это можно считать сигналом, что ресурс остальных, скорее всего, почти исчерпан, долго они не прослужат, а значит, придется снова лезть в мотор.

В какую сумму в рублях обойдется покупка свечей накаливания отдельных марок для некоторых распространенных автомобилей, можно узнать из таблицы. В ней также приведен диапазон цен от минимума до максимума среди свечей, найденных в предложениях о продаже.

Flennor	NGK	Bosch	Denso	Beru
BMW X5 E70 3. 0D	10	18	18	18	20	10-31
Opel Astra H 1.3 CDTI	8	15	16	19	23	8-23
Peugeot 807 2.0 HDI	8	23	17	17	23	8-25
Renault Megane III 1.5 dCi	—	26	35	40	26	14-40
VW Passat B7 2.0 TDI	12	19	20	21	24	12-53

Фото автора и из открытых источников
Автобизнес

Источник

Где применяется свеча накаливания: её конструкция и принцип работы

Принцип включения дизельного мотора

Топливно-воздушная смесь, находящаяся в цилиндре под давлением, нагревается до 900°С. Для обеспечения условий возгорания, конструкция обладает высокой прочностью. Горючая смесь воспламеняется от степени сжатия, а не от свечи. При температуре окружающей среды ниже плюс 5°С вплоть до сильных морозов, камера сгорания нуждается в принудительном прогреве при помощи керамических или штифтовых свечей накала.

Свеча накаливания в дизельном двигателе способна прогреть зону впрыска до 1000°С за считаные секунды. Когда происходит включение дизеля, данные устройства работают до достижения температуры жидкости охлаждения плюс 75°С.

В связи с повышенными требованиями экологов, благодаря своим уникальным свойствам, свечи зажигания начинают функционировать на холостых оборотах. Устройство данных деталей способствует снижению количества вредных выбросов дизельного двигателя в атмосферу.

Свечи накаливания для дизеля – виды

Выпускаемые сегодня свечи накаливания для автомобилей с дизельным двигателем можно разделить на две группы – открытые и закрытые.

Свойства свечей накала дизеля

Свечи разогревают топливно-воздушную смесь в зоне впрыска за секунды. Температура нагрева колеблется в диапазоне 850-1000°С. При этом свечи накаливания для дизеля продолжают свою работу и после пуска силового агрегата, до необходимого прогрева охлаждающей жидкости (не менее 75°С).

Конструктивные особенности различных видов свечей

Данные конструкции могут быть выполнены как из керамики закрытого типа, так и из металла — открытые. Нагревательный элемент изготовлен в виде спирали.

В металлических штифтовых конструкциях имеются спирали: нагревательная и регулировочная. Благодаря первой происходит быстрое нагревание, вторая служит для защиты конструкции от перегрева.

Состав керамических деталей более сложен:

Керамические детали более предпочтительны, благодаря их способности быстро производить нагрев и обеспечивать очень высокую температуру.

Под воздействием электрического тока происходит нагревание спирали. Высокая температура в моторе не дает элементу нагреваться выше 850°С, подогрев длится в течение короткого времени: от 4 сек до 2 мин. За продолжительностью подогрева ведет наблюдение электронный блок управления, который отслеживает температуру жидкости охлаждения через специальные датчики.

Пока подогрев продолжается, горит контрольная лампочка, расположенная на приборной панели. Выключение лампы свидетельствует о полной готовности движка к запуску.

Свечи накаливания продолжают работать и после включения мотора, продолжая прогрев и обеспечивая наиболее полное сгорание воздушно-топливной смеси, уменьшая вредные выбросы.

Как работают свечи накала на дизеле и их устройство

У калильных свечей есть небольшое визуальное сходство со своими бензиновыми аналогами, но для искрообразования они не применяются. Основной частью изделия является нагревательный элемент, выполненный в виде спирали, изготовленной на основе металлов либо керамических материалов.

Важно знать, что наибольшей допустимой температурой, до которой разогревается рабочая спираль, является значение 1350 С.

В современном нагревательном наконечнике может скрываться пара спиралей, одна из которых является регулировочной, а вторая — нагревательная. Первая из них задействована для защиты от перегрева. Главным фактором выступает то, что из-за повышения рабочей температуры происходит рост электросопротивления.

Конструкторы предусмотрели наличие пространства в промежутке между нагревательной трубой и спиралями. Данная полость заполнена специальным изолятором, который выполняет несколько функций:

В устройствах с металлическими спиралями наконечник может раскаляться до 1000С. Нагрев занимает несколько больше времени, чем у керамики.

В приборах с керамическими вставками применяется аналогичный функционал. Разница лишь в том, что спираль скрыта в дополнительную оболочку из керамики. Такой конструкционный подход позволяет в считанные секунды осуществить накал.

Методы проверки свечей

Проверить напряжение в элементах можно с использованиеммультиметраили аккумулятора автомобильного.

Чтобы не демонтировать устройство, достаточно подключить его к аккумулятору. Схема подключения такова: минус подсоединяется к корпусу свечи, а плюс — к клемме соответственно. В исправном узле в течение нескольких секунд нагревается спираль. Отсутствие тепла говорит о необходимости заменить устройство.

При проверке свечей в форсунках нужно выкрутить элементы и изучить свечение штифтов, которые должны раскалиться. Отличие интенсивности свечения хотя бы одного элемента говорит о необходимости дополнительной проверки путем замера его сопротивления.Во избежание быстрого выхода из строя остальных элементов, замена производится сразу всего комплекта, независимо от того, сколько деталей оказалось бракованными.

Редко случается, когда происходит отказ более двух устройств, в таком случае необходимо произвести проверку электрической проводки либо электронного блока управления.

При помощи мультиметра работоспособность демонтированной свечи определяется методом «прозвонки».

В современных автомобилях проверить данные узлы можно путем самодиагностики, дополнительно используя индикатор, расположенный на панели приборов, который подает сигнал при появлении поломки свечи.

Что нужно знать перед началом работ

Острая необходимость замены свечей накаливания своими руками может возникнуть в холодное время года, так как свечи повышают температуру внутри цилиндра для эффективного самовоспламенения смеси солярки и сжатого воздуха в момент прогрева ДВС. При выходе из строя более одной свечи дизель зимой уже не заводится. Также калильные свечи влияют на эффективность распыла топлива в цилиндрах.

Для самостоятельной замены необходимо иметь минимальный набор подручного инструмента: гаечный ключ, торцевой ключ-трещетку и отвертку. Полный набор подразумевает наличие перчаток, гаечные и торцевые ключи (которые имеют удлинители и замки-трещотки), развертку и плоскогубцы. Также понадобится немного графитовой и высокотемпературной смазки.

Описание признаков неисправностей элементов накаливания

Поломки свечей накала проявляются следующими дефектами:

Если автовладелец недавно производил замену всех свечей, то причина может крыться в неисправности элемента по вине производителя. Бракованную деталь нужно выкрутить и заменить на новый экземпляр. Неисправности элементов накаливания наиболее заметны в зимнее время. Понижение температуры в окружающей среде вызывает появление большего количества признаков неисправностей элементов накала.

Чтобы облегчить процесс демонтажа, используется специальный съемник свечей накаливания дизельных двигателей. Его нужно применять в комплекте с инструментом, приспособленным под квадратную или шестигранную головку.

Свечи накаливания для дизельного двигателя в Екатеринбурге

Свечи накаливания для дизельного двигателя значительно отличаются от свечей для бензина, так как работают они по совершенно разным схемам. Свеча накаливания для дизеля используется не для поджигания смеси воздуха и топлива, как это происходит в бензиновом агрегате, смесь будет возгораться от сжатия. При поступлении дизельного топлива в камеру, всасываемая воздушная масса, за счет сжатия, нагревается до 900 градусов. Что и запускает процесс возгорания. Но! Такой двигатель очень трепетно относится к морозам, при этом «зимний период» начинается еще при вполне теплых +5. Именно из-за этого фактора и возникает необходимость источника, который будет помогать смеси воспламеняться при низких температурах. Если мы вспомним про свечи для бензинового двигателя, то там все просто. В зависимости от особенностей двигателя, необходима разная «теплота», калильное число. У дизеля имеется 2 типа элементов накаливания:

Закрытый тип свечей имеет высокие механические характеристики и долгий срок службы, что обеспечивается отсутствием процесса окисления. Спираль, которая разогревается, в этом случае, имеет специальную оболочку из керамического порошка. Она идеально проводит тепло. Свечи будут меньше подвержены влиянию внешних факторов (например, чистота рабочей среды, небольшое количество влаги). Открытые свечи (например, штифтовые) устанавливаются в камере сгорания, обеспечивая ее прогревание. Но обязательным условием для работы такой свечи будет являться прямой контакт топливной смеси с раскаленной частью свечи. Открытый тип снижает эксплуатационные характеристики камеры, потому как на ее работу будут активно влиять такие фактор, как :

Влага может попасть через стержень манжеты, который может быть резиновым или из силиконового герметика. Малейшая неточность при установки дизельной свечи накаливания может привести к крайне плачевными последствиям. И, если в летний период, благодаря высокой температуре окружающей среды, дефект себя не обозначит, то при первых же «хороших» холодах авто начнет страдать. Стоимость замены свечей на дизеле не велика, поэтому настоятельно рекомендуем вам проводить данную процедуру только атомастерских.

Как работает свеча накаливания на дизельном двигателе:

Для того чтобы понять какие могут быть проблемы, для начала рассмотрим принцип работы.

После правильного запуска системы, свечи продолжают работать определенное время, за которое стабилизируется бесперебойная работа до полного прогрева двигателя.

Почему свечи выходят из строя

Срок службы современных штифтовых свечей накала дизелей составляет 60 тысяч километров при условии соблюдения эксплуатационных условий. Если случится повреждение оболочки спирали, то все устройство выйдет из строя раньше, т. к. в образовавшуюся трещину внутрь проникают грязь и влага, а спираль замыкается на корпус. Оболочка может выйти из строя по следующим причинам:

Данные устройства очень важны — они обеспечивают как бесперебойный запуск дизельного двигателя при минусовых значениях температуры окружающей среды, так и существенно снижают количество отработавших вредных газов.

Самостоятельная замена

Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя.

Снятие защиты

Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.

Отсоединение клемм АКБ

Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.

Выкручивание калильных свечей

Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.

Зачистка контактов

Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.

Удаление грязи из свечных отверстий

Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Расположение

О том, где находятся свечи зажигания, знают практически все, а вот свечи накаливания располагаются в зависимости от того, какой марки двигатель.

Если дизельный мотор состоит из одной вспомогательной камеры сгорания, то она устанавливается непосредственно в этой камере сгорания. Если же он поделен на цилиндры, то она устанавливается в форкамере или вихревой камере.

Современные моторы обладают прямым впрыском топлива, а это значит, что вихревых камер уже не ставят. Свечи накаливания греют непосредственно сам цилиндр.

Источник

Видео

Проблемы из-за неисправных свечей накала

Сколько времени работают свечи накаливания после запуска двигателя.

Дизельный двигатель КАК ПРАВИЛЬНО заменить свечи накаливания / Свечи накала дизель

Советы и рекомендации по использованию свечей накаливания

Что такое свеча накаливания

Холодный запуск дизеля в мороз, как долго греют свечи накала дизеля. Время прогрева свечей Volvo D5.

🔸 Как работают свечи накала на самом деле Ниссан Патфайндер. Заводи дизель правильно.

Почему в дизелях используют свечи накаливания?

Почему сгорают свечи накала дизель.

СВЕЧА НАКАЛА ДИЗЕЛЯ — КАК ПРАВИЛЬНО РАБОТАЕТ.

Свечи накаливания — неисправности, проверка и замена на дизельном двигателе

Дизельный двигатель имеет некоторое отличие от работы бензинового мотора. Ведь взрыв смеси там происходит не от искры, а от сжатия топливовоздушной смеси. Тем не менее, свечи в дизельном моторе все же есть, однако они, в отличии от иридиевых свечей, предназначены для подогрева камеры сгорания в зимний период. Разберем неисправности свечей накаливания, их диагностику, а также расскажем, как производится замена.

Принцип работы свечей накала

Принцип действия свечей накаливания заключается в том, что они разогревают воздух в камере сгорания до температуры 1000 градусов Цельсия. Прогрев выполняется до тех пор, пока температура охлаждающей жидкости не достигнет отметки в 70-80 градусов. Все свечи накаливания делятся на два вида – это керамические и штифтовые.

Любая свеча накаливания состоит из небольшого количества элементов. Это головное устройство (корпус) и нить накаливания, которая состоит из двух специальных резисторов. Первый резистор постоянный и обладает неизменным сопротивлением, а второй представляет собой сопротивление с регулируемым температурным коэффициентом. При повышении температуры двигателя меняется и температура свечи, что делает нагрев наиболее эффективным и экономичным, по отношению к аккумуляторной батарее.

Диагностика свечей на дизеле

Свечи накаливания должны быть своевременно проверены и в случае необходимости заменены новыми, так как при отказе хотя бы одного элемента, запустить мотор будет невозможно. Периодичность замены всегда указывается производителем двигателя, но проверку свечей нужно выполнять перед каждой зимой и в случае выявления неисправностей менять комплект целиком.

Существует всего два способа определения исправности свечей накаливания. Первый предусматривает участие двух человек.

• Форсунки выкручиваются, один из мастеров садится в автомобиль и включает массу автомобиля. Второй же рассматривает отверстия в форсунках. Если свечи исправны – они должны быть красными от накала во всех отверстиях. Недостатки данного способа заключаются в том, что снятие форсунок – это трудоемкое занятие, которое отнимает много времени и сил, а конструкция многих двигателей не дает возможность увидеть свечи через отверстия. Поэтому существует другой способ проверки.
• Второй способ более рациональный и потребует наличие мультиметра или же обычной тестовой лампы. Тестер ставится в режим замыкания, а его щупы прикладываются к шляпке свечи и корпусу. При наличии звукового сигнала, или срабатывания лампы, можно с уверенностью заявлять, что свеча находится в исправном состоянии. В противном случае, потребуется ее замена.

Электрическая схема современных автомобилей позволяет производить самодиагностику элементов. В случае поломки одной из свечей, на приборной панели загорится соответствующий индикатор.

Видео — Как проверить свечи одним проводком

Признаки и причины неисправностей

В холодное время года можно определить неисправность непосредственно. Во-первых, при неисправных свечах, двигатель запускается с большим трудом, а его работа является неустойчивой. Вторым признаком можно считать выхлопной дым белого цвета. Как только вы обнаружите все вышеперечисленные симптомы, необходимо выполнить проверку свечей. Как правило, если двигатель все-таки запустился, неисправна только одна свеча. В остальных случаях – две и более.

Неисправность свечей может быть вызвана неправильной работой топливной системы, электропроводки или аппаратуры управления. Отдельным случаем, когда свеча попросту выработала свой ресурс и стала непригодной к использованию. Если это случилось раньше положенного срока, следует искать и устранять причину перед заменой свечного комплекта.

Замена свечей накаливания

Замена свечей накаливания не представляет собой ничего сложно.

Перед началом работ, откройте капот и дайте двигателю остыть. Проводить работы на прогретом двигателе категорически запрещено.

• С помощью перчаток, снимите шумовой и теплоизолирующий кожух. Не забудьте отсоединить минусовую клемму аккумулятора, чтоб избежать случайных коротких замыканий в процессе работы. После этого, внимательно осмотрите мотор. Свечи накаливания должны быть вкручены в головку блока цилиндров, а от их оснований должны выходить высоковольтные кабели. В зависимости от конструкции, крепление кабеля может осуществлять резьбовым или обычным способом. Снимите кабель с основания в соответствии со способом крепления и отложите его.
• Теперь с помощью трубчатого ключа выверните старую свечу накаливания.

Видео — Снятие обломонных свечек с дизельных двигателей

Затем на ее место устанавливается новая и закручивается до упора с небольшим усилием. Делать это нужно предельно осторожно, так как металл свечей достаточно хрупкий, и она может запросто переломиться. Если это все-таки случилось, то придется снимать головку блока и высверливать отверстие с резьбой под новую свечу в металле старой.

После этого, установите на место кабель и попробуйте дернуть его в разные стороны. Если он сидит недостаточно крепко, значит, вы установили его неправильно. Проверьте крепление и попробуйте еще раз. Кабель должен сидеть плотно.

Проделайте те же самые операции для остальных свечей накала и оденьте минусовую клемму аккумулятора. После проверки свечей, поставьте теплоизоляцию на место и закройте капот. На этом замена свечей накала завершена. Как видите, это было совсем легко.

Есть ли в дизельных двигателях свечи зажигания?

9 июля 2021 г.

Дизельные и газовые двигатели

Спросите многих, и они скажут, что основное преимущество дизельного двигателя заключается в том, что он обеспечивает больший крутящий момент. Основываясь на сгорании двигателя и различном использовании свечей зажигания в бензиновых и дизельных двигателях, дизель обеспечивает значительную рабочую мощность по сравнению с лошадиными силами. Следовательно, большие грузовики на дорогах — это дизели. Коммунальные грузовики, тянущие лодки, прицепы и тяжелые грузы, в основном дизельные. И большинство грузовиков для рабочих площадок — это дизельные автомобили, которые помогают перетаскивать или перевозить тяжелые грузы в своих кузовах. Учитывая важность транспортных средств общего назначения, можно представить, насколько важно заботиться о силовой установке транспортного средства и понимать некоторые различия в деталях и техническом обслуживании их транспортных средств.

«Для перемещения веса требуется крутящий момент», — утверждает Джо Дюк Скелтон из компании Speedy Duke’s Diesel (Одесса, Техас). «При сравнении газа с дизельным топливом, если автомобиль на газу выполняет ту же «работу», что и дизель, он будет сжигать в пять раз больше топлива». Скелтон утверждает, что многие владельцы рабочих грузовиков, купив дизель, никогда больше не перейдут на бензин для рабочего грузовика. «Для повседневного водителя бензин — это прекрасно, — говорит он. «Но для того, чтобы толкать и/или тянуть какой-либо груз в транспортном средстве, владелец бензина обычно арендует дизельный автомобиль, чтобы выполнить работу».

Сколько свечей зажигания в дизеле

Дизельные двигатели не требуют свечей зажигания.

Очевидно, первое различие, которое приходит на ум при работе с дизелем, — это топливо. Там, где бензин может воспламениться в его нынешнем состоянии, дизель должен сначала распылиться для воспламенения. «Дизель — это более чистое топливо, чем газ, — говорит Скелтон. «У дизелей есть все выбросы, но топливо сгорает богаче и чище благодаря системе регенерации, помогающей сжигать твердые частицы в выбросах выхлопных газов». Разница в методах зажигания также объясняет, почему дизельным двигателям не нужны свечи зажигания, что мы рассмотрим в следующем разделе.

Почему дизельным двигателям не нужны свечи зажигания

Газовому двигателю требуются свечи зажигания, чтобы создать искру для воспламенения бензина и создания хода поршня. В дизельном двигателе нет свечей зажигания, поэтому вместо этого в дизелях есть воспламенение от сжатия и свечи накаливания, которые нагревают камеру сгорания, чтобы облегчить воспламенение, если дизельный двигатель холодный. По словам Скелтона, «отличие дизельного топлива в том, что дизельное топливо не воспламеняется. Свеча зажигания не используется с дизельным топливом, потому что нет необходимости «зажигать» дизельное топливо. Вместо этого свеча накаливания нагревает только камеру сгорания».

Свечи накаливания в дизельных двигателях

В сочетании с конструкцией поршня и подогревом камеры от свечей накаливания дизельное топливо распыляется в виде тумана. Туман становится более летучим, поэтому воспламеняется в камере сгорания с гораздо более эффективным взрывом, толкая поршень с большей силой во время его хода. «В целом, — говорит Джо, — да, оба двигателя требуют сгорания, но в дизельном топливе вместо искры используется свеча накаливания, вместо дуги используется тепло, за счет чего молекулы топлива движутся быстрее и, следовательно, повышается эффективность. в силе.» Хорошо настроенный газовый двигатель обычно дает давление в диапазоне 130 фунтов на квадратный дюйм при сжатии. Хорошо настроенный дизельный двигатель обычно развивает давление в диапазоне 425 фунтов на квадратный дюйм.

Общая диагностика и ремонт дизельных двигателей

При усиленной компрессии при каждой диагностике дизеля необходимо учитывать давление, создаваемое в дизеле. Скелтон говорит: «Независимо от утечки топлива, утечки охлаждающей жидкости, прорыва газов или почти любого обслуживания дизеля, компрессия влияет почти на все, по сравнению с бензиновым двигателем». Многие мастерские по ремонту бензиновых двигателей могут пропустить надлежащий анализ различий между дизелями, и поэтому иногда владелец может захотеть рассмотреть возможность обслуживания дизельных двигателей в специализированной мастерской.

Например,

Blow-by считается давлением в картере. Давление в картере создается ослабленными поршневыми кольцами, позволяющими сжатию проходить мимо колец вниз в картер. С добавлением сжатия дизельного топлива появляется больше возможностей для принудительного сгорания через кольца. Однако правильные дизельные поршни, кольца и масло помогают создать более плотное уплотнение, в то же время уменьшая трение поршневого кольца с более жестким допуском, обеспечивая дополнительное сцепление для уменьшения прорыва газов. «Вытягивание крышки масляного бака, которая кажется пухлой, может быть признаком прорыва газов, — говорит Джо, — а также указывает на то, что впереди может быть какой-то внутренний ремонт двигателя. Состояние более заметно на дизеле из-за более высокой степени сжатия. В то время как газовый двигатель иногда может работать дольше при неблагоприятных условиях прорыва газов, дизельный двигатель не может работать очень хорошо, потому что продувка кольцами при более высокой степени сжатия вызывает недостаток крутящего момента, что приводит к более тяжелым условиям запуска».

Предотвращение образования нагара в дизельных двигателях

Благодаря дополнительной компрессии дизельного двигателя, создающей большее усилие на движущиеся части, при каждом обороте также возникает дополнительное трение, что требует большей смазывающей способности и улучшенного протекания моторного масла. «Внутренние компоненты дизельного двигателя работают намного тяжелее, чем бензинового», — говорит Скелтон. «Присадки к топливу и маслу могут помочь противодействовать усилению энергии дизельного топлива, уменьшая трение, уменьшая износ, помогая устранить шум двигателя на компонентах, которые могут изнашиваться, и улучшая сгорание дизельного топлива».

При замене свечи зажигания на свечу накаливания туман, наоборот, воспламеняется на большей площади поверхности, что в конечном итоге приводит к накоплению углерода. Когда отложения снижают эффективность воспламенения, присадки, устраняющие трение, действуют как моющее средство во всем двигателе, удаляя углеродные помехи и помогая восстановить более эффективное и чистое горение.

«Присадки не изменяют работу двигателя, — говорит Джо, — но они помогают противодействовать дополнительным нагрузкам, связанным с более эффективным двигателем, тем самым увеличивая срок службы двигателя и помогая снизить общую стоимость владения за счет экономии топлива. , техническое обслуживание и ремонт».

Отзыв:

«У меня есть несколько клиентов, которые приходят после каждой поездки по бездорожью, чтобы пополнить свои присадки и масло Hot Shot’s Secret».

Недавно у меня был клиент, который приходил каждую неделю, в течение примерно трех месяцев подряд. У него было много миль на его двигателе, но мотор был в очень хорошем состоянии. Единственной проблемой, с которой он столкнулся, был шум на верхних частотах. Так что мы продолжали давать ему Hot Shot’s Secret FR3 и Everyday Diesel Treatment. Он неукоснительно приходил, чтобы добавить эти продукты, и через несколько месяцев шум его двигателя исчез, и его грузовик работает отлично.

У меня был еще один клиент с шумом двигателя, у которого после двух обработок FR3 шум двигателя исчез.

На появляющихся 6.0 и 7.3, Hot Shot Secret Stiction Eliminator спасает нас примерно на 75% от форсунок, которые, похоже, выходят из строя».

– Джо Дюк Скелтон из Speedy Duke’s Diesel (Одесса, Техас)

Сколько свечей зажигания в дизельном двигателе?

В 4-цилиндровый бензиновый двигатель входят четыре свечи зажигания; шесть свечей зажигания в 6-цилиндровый бензиновый двигатель; и так далее. Но как быть с дизельными двигателями? Сколько свечей зажигания в дизельном двигателе?

В дизельных автомобилях нет свечей зажигания. В отличие от бензиновых двигателей, дизельные двигатели не используют свечи зажигания для запуска топлива. Вместо этого температура воздуха в камере сгорания в этих двигателях повышается за счет сжатия, в результате чего дизельное топливо быстро сгорает при введении.

Но как дизельные двигатели работают без свечей зажигания? И какая альтернатива свечам зажигания у дизеля?

Почему в дизельных двигателях нет свечей зажигания?

В автомобилях с дизельными двигателями свечи зажигания не используются. Бензин горит иначе, чем дизель, потому что он имеет другую точку воспламенения и более летуч, чем дизель.

Свечи зажигания в бензиновых двигателях необходимы из-за легкости возгорания. Существует электрическая дуга, создаваемая свечой зажигания. Целью этого является запуск процесса сгорания двигателя путем воспламенения бензина внутри камеры. В результате поршни начнут двигаться и так далее.

Зажигание дизельного топлива не так просто. Зажженные спички в дизельном топливе сами погаснут, как только коснутся их. Другими словами, крошечной искры от свечи зажигания будет недостаточно, чтобы запустить его.

Однако при распылении дизельного топлива, например, при распылении его из пульверизатора, открытое пламя может привести к его воспламенению.

Дизельные двигатели оснащены свечами накаливания

Свеча накаливания предназначена для нагрева дизельного топлива. Это облегчит запуск двигателя. Дизельное топливо будет течь более эффективно с помощью свечи накаливания, если погода холодная.

Даже если свечи накаливания двигателя полностью разряжены, старые дизельные двигатели все еще могут запускаться. Однако сделать это можно только при хорошей и теплой погоде.

А можно ли завести дизель в мороз без свечи накаливания? Да, но вам придется дать ему пару оборотов, прежде чем он начнет работать должным образом.

Как работают свечи накаливания в дизельном двигателе?

Нагревательные спирали обернуты в металлическую трубку для создания свечи накаливания. Затем трубка заполняется керамическим порошком, который действует как электрический изолятор. Свечи накаливания могут нагреваться до 1000°C всего за несколько секунд при питании от автомобильного аккумулятора.

Посмотрите это видео, показывающее свечи накаливания в действии:

В дополнение к свечам накаливания в металлическом корпусе также доступны керамические свечи, которые являются более дорогими и более эффективными. Благодаря керамике свеча накаливания нагревается значительно быстрее. По сравнению с металлическими свечами накаливания они также более надежны.

Свечами накаливания нагревается не только дизельное топливо. Он также способствует прогреву всего двигателя, чтобы обеспечить правильную работу с самого начала.

Вы можете стать более техническим в отношении работы свечи светильника, посмотрев на его три фазы:

1- Engine Start:

1- Enger Start:

1- Enger. нагреваться в течение этого периода, чтобы облегчить запуск двигателя. Когда свеча накаливания горячая, топливная форсунка продувает через нее распыленное дизельное топливо. После этого температура повысится настолько, что сжатый воздух в камере может легко воспламениться.

2- Непрерывный нагрев:

Поддержание постоянной температуры в свечах накаливания обеспечивает правильное воспламенение дизельного топлива в камере сгорания. Они также будут оставаться под напряжением в течение дюжины или более циклов двигателя, чтобы убедиться, что двигатель запустился правильно.

3- После запуска:

После запуска двигателя свечи накаливания остаются активными еще несколько минут, чтобы поддерживать процесс сгорания. После этого они будут продолжать нагревать топливо еще некоторое время, чтобы уменьшить вероятность того, что двигатель заглохнет до того, как он достигнет своей обычной рабочей температуры.

Заключение

Многие знают, что дизельные двигатели работают иначе, чем бензиновые, и для их работы не требуется свеча зажигания. Но не многие знают, что на самом деле у них есть альтернатива свече зажигания — свеча накаливания.

Вы когда-нибудь слышали о свече накаливания? А как вы считаете, важно ли, чтобы дизель работал исправно?

Сколько свечей зажигания в дизельном двигателе? – Rx Mechanic

Хотя вопрос «Есть ли в дизельных двигателях свечи зажигания» может показаться шуткой о дизельных свечах зажигания, многие люди могут не быть уверены в ответе. Они также не знают «почему». Чтобы добраться до сути вопроса, давайте начнем с функции свечи зажигания. Свеча зажигания — это компонент, передающий электрический ток от системы зажигания в камеру сгорания двигателя с искровым зажиганием. Он поджигает сжатую топливно-воздушную смесь с помощью электрической искры, тем самым запуская сгорание топлива, которое в конечном итоге приводит в движение автомобиль.

Свечи зажигания являются важными компонентами бензинового двигателя, поскольку они необходимы для движения автомобиля. Сколько свечей зажигания в машине, если это так важно? Ответ: 4 для 4-цилиндрового двигателя, 6 для V6, 8 для V8, и так далее. Теперь, когда мы знаем, насколько важны свечи зажигания для бензинового двигателя, применимо ли то же самое к дизельным двигателям? Что ж, узнайте почему в остальной части статьи.

Почему в дизельном двигателе нет свечей зажигания?

Чтобы понять, почему в дизельном двигателе нет свечей зажигания, давайте кратко рассмотрим различия в работе обоих двигателей. Дизельный двигатель похож на бензиновый двигатель тем, что оба являются двигателями внутреннего сгорания. Однако, как следует из их названий, оба двигателя используют разные виды топлива. Но есть еще кое-что.

Дизельные двигатели работают на основе системы впрыска с воспламенением от сжатия, которая работает иначе, чем система с искровым зажиганием бензиновых двигателей. Различие в системах сгорания сводится к природе топлива. В то время как бензин может воспламениться в любом состоянии, дизель должен сначала распылиться.

Благодаря системе воспламенения от сжатия дизельное топливо впрыскивается в камеру сгорания двигателя, где воспламеняется при высоких температурах. Высокая температура создается за счет сжатия газа поршнем двигателя. Учитывая разницу в системах сгорания, нет необходимости в свече зажигания для зажигания двигателя. А что у дизеля вместо свечей зажигания?

Вместо дизельных двигателей используется свеча накаливания. Свеча накаливания — это электрическое нагревательное устройство, которое находится в каждом из цилиндров двигателя. Он имеет на конце нагревательный элемент, который при нагревании излучает свет (отсюда и его название). Когда дизель распыляется на нагретый наконечник, он смешивается со сжатым воздухом, испаряется и начинает процесс сгорания. Вот почему свеча накаливания заменяет свечу зажигания.

 Меньшая летучесть

Дизельные двигатели имеют высокие степени сжатия, когда подача воздуха и топлива происходит по-разному. Бензин не может обеспечить ту же степень сжатия, потому что он с большей вероятностью самовозгорается. Дизель менее летуч, поэтому имеет низкую температуру самовоспламенения, что позволяет ему гореть при распылении на нагретый воздух.

Когда такт давления всасывает воздух, воздух сжимается поршнем, в результате чего воздух нагревается. Высокая степень сжатия дизельного топлива позволяет распылять дизельное топливо в виде капель над нагретым воздухом. Учитывая его низкую летучесть, дизельному топливу больше не требуется высокая температура для самовоспламенения.

Температура самовоспламенения

Температура самовоспламенения относится к точной температуре, при которой топливо начинает гореть. В отличие от бензина, дизель легко воспламеняется, так как его температура самовоспламенения низкая. Поэтому температуры, которая образуется при сжатии воздуха в цилиндре, достаточно для воспламенения распыленного дизельного топлива.

И наоборот, в бензиновом двигателе высок риск детонации двигателя и взрыва воздушно-топливной смеси. Причина в том, что бензин не работает так же, как дизель, при высоких температурах, поэтому бензин легко воспламеняется, что приводит к детонации двигателя. Поскольку дизельное топливо менее летучее и имеет низкую температуру самовоспламенения, оно легко сгорает, что устраняет необходимость в свече зажигания. Так есть ли у дизельных двигателей карбюраторы, поскольку у большинства из них нет свечей зажигания? Ответ — нет.

Обычно считается, что в дизельных двигателях нет свечей зажигания, но в некоторых они есть. Некоторые сельскохозяйственные дизельные тракторы используют различные виды топлива. Хорошим примером является сверхмощный двигатель Allis-Chalmers. Этот сверхмощный двигатель работает на бензине, дизельном топливе или сжиженном газе пропане.

Другим примером дизельного двигателя, использующего искру, является дизельный трактор Farmall Super M-D. Дизельный трактор Farmall F-20 и Super M-D представляет собой четырехцилиндровый двигатель с четырьмя свечами зажигания. Двигатель предназначен для запуска на бензине и оснащен двумя рычагами, с помощью которых оператор может переключать его на дизель. Вы можете узнать больше о Farmall F-20 здесь.

Сколько свечей зажигания у дизеля?

Дизельный двигатель впрыскивает распыленное топливо в цилиндр, где оно воспламеняется от сжатия двигателя, нагревая воздушно-топливную смесь. Поскольку свеча зажигания не играет роли в этом процессе, в большинстве дизельных двигателей свечей зажигания нет. Так сколько свечей зажигания у дизеля? Ответ — нет.
