щеточных- Что такое щеточный двигатель

Гайды

Яна Агаров13 декабря, 2021

0 1 485 4 minutes read

Щеточный электродвигатель постоянного тока представляет собой вращающуюся электрическую машину постоянного тока, которая преобразует электрическую энергию постоянного тока в механическую энергию, в которой по меньшей мере одна из обмоток, участвующих в основном процессе преобразования энергии, подключена к переключателю.

1
🔰 Конструкция и работа щеточных электродвигателей

2
🔰 Виды щеточных двигателей

3
🔰 Двигатель постоянного тока с намотанным полем и виды

Электродвигатель использует щетки для подачи питания на катушку якоря, расположенную между постоянными магнитами, которые создают магнитное поле. Ток, проходящий через щетку к катушке, приводит в движение ротор и используется для двигателей мощностью до лошадиных сил. При вращении якоря неподвижные щетки соприкасаются с различными секциями вращающегося коллектора и поэтому со временем изнашиваются.

Электродвигатель

🔰 Конструкция и работа щеточных электродвигателей

У всех электроинструментов основные часты как, ротор, статор, индуктор, арматура, коммутатор и щётки. Ниже объясным вам что такое каждыая часть двигателей постоянного тока.
Ротор – это вращающаяся часть электрической машины.
Статор – неподвижная часть электрической машины.

Индуктор – важная часть коллекторного двигателя постоянного тока, который создает магнитный поток для формирования крутящего момента. Индуктор включает в себя либо постоянные магниты, либо медная проволока возбуждения. В двиателе, система возбуждения состоит из двух постоянных магнитов и является частью статора.

Якор —  часть коллекторной машины постоянного тока или синхронной машины, в которой индуцируется электродвижущая сила и протекает ток нагрузки. В качестве якоря может выступать как ротор, так и статор.
Коллектор — это часть двигателя, соединен со щетками. С помощью щеток и коммутатора электрический ток распределяется по катушкам обмотки якоря.

Щетки — часть электрической цепи, по которой электрический ток передается от источника питания к якорю. Щетки изготавливаются из графита или других материалов. Двигатель постоянного тока содержит одну пару щеток или более. Одна из двух щеток подключена к положительной, а другая — к отрицательной клемме источника питания.
В соответствии с конструкцией статора, щеточный двигатель может быть с постоянными магнитами и с намотанным статором.

Двигатель шуруповерта

🔰 Виды щеточных двигателей

🔹 Двигатель постоянного тока с постоянным магнитом

Наиболее распространенным среди щеточных двигателей постоянного тока является двигатель постоянного тока с постоянным магнитом. Индуктор этого двигателя включает в себя постоянные магниты, которые создают магнитное поле статора.

Двигатели постоянного тока с постоянными магнитами обычно используются в технических инструментах для выполнения задач, не требующих высокой мощности. Такие двигатели дешевле в производстве, чем двигатели постоянного тока с намоткой. В то же время крутящий момент такого двигателя ограничен полем постоянных магнитов статора.

 Из преимуществ такого двигателя можно перечеслить то, что он очень быстро реагирует на изменения напряжения. Благодаря постоянному полю статора легко контролировать скорость двигателя. Недостатком такого двигателя является то, что со временем магниты теряют свои магнитные свойства, в результате чего поле статора уменьшается и производительность двигателя снижается.
Ниже короче можете читать преимущества и недостатки.

✔️ Преимущества:

🟢 Быстро реакцируют на напряжение.
🟢 У них выгодная цена в соответсвий от качества.
🟢 Призводят высокий крутящий момент при низкой скорости.

❌ Недостатки:

🔴 Можно только перечеслить одну недостатку. У них постоянные магниты со временем, который под воздействием высокого температоура терает свое магнитное свойство.

🔰 Двигатель постоянного тока с намотанным полем и виды

Такие двигатели проделятся на несколько видов. В некоторые из них с увеличением общего тока двигателя скорость также увеличивается, а крутящий момент уменьшается.
Когда нагрузка на двигатель увеличивается, ток якоря увеличивается, в результате чего поле якоря увеличивается.
По мере увеличения тока якоря ток индуктора уменьшается, что приводит к уменьшению поля индуктора, что приводит к снижению скорости двигателя и увеличению крутящего момента.

В электродвигателях с раздельным возбуждением медная проволока возбуждения электрически не соединена с медной проволокой якоря. Обычно напряжение возбуждения UFW отличается от напряжения в цепи якоря U. Если напряжения равны, то медная проволока возбуждения подключается параллельно медная проволокаякоря. Использование в электроприводе двигателя с раздельным возбуждением или с шунтирующей медной проволокой определяется схемой электропривода. Свойства этих двигателей одинаковы. Конечно у этих двух видов плюсы и минусы.

Товары из категорий 🛠

✔️ Преимущества:

🟢 У них хорошие регулировочные свойство.
🟢 Крутящий момент у них постоянно при низкой скорости.
🟢 Отсувстует потери магнетизма с течением времени.( так как постоянных магнитов нет)

❌ Недостатки:

🔴 Они более дорогой, чем двигатель постоянного тока, двигатель выходит из-под контроля, если ток индуктора падает до нуля.

Двигатель постоянного тока с составной обмоткой обладает две обмотки возбуждения, один из которых подключена паралельно обмотке якора, а вторая подключена последовательно. Соотношение между силами намагничивания обмоток может быть разным, но обычно одна из обмоток создает большую силу намагничивания и эта лбмотка называется основной, вторая обмотка называется вспомогательной. Если обмотки соединены таким образом, что последовательное поле помогает шунтирующему полю, то двигатель называется кумулятивным составным щеточным двигателем постоянного тока.

✔️ Преимущества:

🟢 Хорошо контролируют скоротсти.
🟢 Двигатель предпочтительно более служит.
🟢 Со временем не отсувствует потери магнетизма.
🟢 Производят высокий крутящий момент при низкой скорости.

❌ Недостатки:

🔴 Они дороже чем, другие щеточные двигатели обмотка.

FAQ❓


🔘 Используют ли в аккумуляторных шуруповертах бесщеточный шуруповерт?
  Конечно, да. Эти двигатели уже очень популярный.

🔘 Как работают бесщеточные двигатели?
Работа бесщеточных двигателей схоже на работе обычных электродвигателей, но только не использует щетки для изменения полярности двигателя.

🔘 Какие недостатки предлагают бесщеточные двигатели по сравнению с бесщеточными?
Они самые тяжелые. Они требуют регулярного обслуживания и очистки. Они предлагают меньший диапазон скоростей и более короткий срок службы.

Заключение🧾

В сегодняшний день технология вырастала намного и уже в технических инструментах используют бесщеточных двигателей. На самом деле у них много преимуществ по сравнению с щеточными двигателями. Благодаря отсутствия щётки в них, не надо заменить щетки. В щеточных двигателях со временем мотор сближает к износу, таким образом для предотвращения этого надо очистить мотор и заменить щётки. Новая технология помогает всем избавиться от этих всех задачах.

Related Articles

щётки

Время: %h~:~%m

Контакты

Адрес: г. Кострома, Советская 94
Телефон: +7(4942) 32-51-72,   +7(4942) 32-13-71    +79101941326
E-mail:       [email protected]

Главная  »  Наш ассортимент  »  Зап. части  »  Запчасти к электроинструменту  »  щётки

Инструмент… В нём мелочей не бывает. Производители стремятся удешевить и упростить конструкции до предела. Используется всё больше синтетических материалов, заменителей, аналогов и пр. Но есть в электроинструменте деталь незаменимая — щетки. О них и будет разговор.

Казалось бы — что в них такого? Кусочек угольной или графитной субстанции… Но не так всё просто, как кажется на первый взгляд. Давайте начнем с самого начала — зачем они вообще нужны — щётки в электроинструменте?

Щётки — это по сути своей — токоподвод. Снимает напряжение со статора и передает его на коллектор якоря/ротора. Через щётки проходит электрический ток. Плюс к этому щетки испытывают механические нагрузки во время вращения якоря. К ним существуют и определенные требования, несоблюдение которых может привести к весьма печальным последствиям. Для того, чтобы яснее представить себе эти возможные последствия, а так же в целом разобраться с тонкостями щеточного узла, рассмотрим характеристики щеток и собственно коллекторной меди.

Щетки формируются в основном из графита или угля с добавлением разнообразных примесей. Вот основные виды щеток:

1. Угольные.

2. Графитные.

3. Угольно-графитные.

3. Омедненные.

4. Медно-графитовые.

5. Медно-угольные.

Щетки бывают жесткие и мягкие. Это важно, так как медь коллектора якоря так же бывает мягкой и твердой. Если на «мягкий» коллектор установить «жесткие» щетки — произойдет достаточно быстрый износ коллектора, что приведет к дорогостоящему ремонту — замене якоря. Если поставить «мягкие» щетки на «жесткий» коллектор — щетки очень скоро выйдут из строя — медь коллектора их попросту «съест»

Так же щетки имеют так называемое «активное» сопротивление. Это учитывается при расчете характеристик обмотки двигателя и номиналов пускорегулирующих устройств(ус-ва плавного пуска, ус-ва регулировки оборотов и т. п.)

 Щеточный узел — тоже дело непростое. Он состоит из направляющего профиля, прижимного устройства и контактной группы. Есть и бесконтактные щёткодержатели, но они применяются в основном для инструмента невысокого класса и достаточно редки. Важнейшим элементом является прижим щетки. Нажатие большее, чем необходимо — приводит к нагреву коллектора и щеточного узла, что влечет за собой выход якоря из строя. Недостаточный прижим — это повышенное искрение на коллекторе, и, как следствие, так же выход из строя якоря и щеточного узла, не говоря уже о том, что ослабленная пружина может соскочить и наделать дел внутри корпуса двигателя, перерубив, к примеру, обмотку статора или якоря — это может привести и к короткому замыканию в цепи и выходу из строя двигателя.

Профессиональный, промышленный и индустриальный электроинструмент комплектуется щётками с устройством автоматического отключения. Принцип действия этого устройства прост. В тело щетки монтируется пружина с керамическим непроводящим наконечником. При износе щетки до определенной предельной величины наконечник высвобождается и пружина выталкивает его на коллектор. Цепь размыкается, двигатель останавливается. Щетки без такого устройства опасны тем, что работают до «победного»(от слова «беда»)конца. При максимальном износе на коллектор может попасть и пружина щёткодержателя, и поводок щётки — это может привести к выходу якоря из строя. Чтобы избежать подобной неприятности, периодически проверяйте состояние щеток и щеточного узла. Предельным считается износ 2/3 от первоначального размера щеток. Так же существуют щётки с дополнительными контактами, которые необходимы для нормальной работы цепей электроинструмента. При наличии в инструменте таких щеток, следует учесть, что менять их можно ТОЛЬКО на аналогичные, иначе производитель не гарантирует нормальной работы инструмента.

Сейчас во многих магазинах строительной и инструментальной специализации можно встретить отделы, предлагающие щетки для различных видов электроинструмента. Но и здесь есть нюансы. Все мы знаем, что нашу с вами страну заполонило засилие «китайского» и иного контрафакта. До рынка щеток эта зараза докатилась тоже — поддельщики всегда стремятся на спросовые ниши рынка. Качество большинства имеющихся в розничной сети щеток оставляет желать лучшего. Неспециалисту практически невозможно определить подделку — слишком много нюансов. Вот и подумайте — стоит ли рисковать «жизнью» инструмента из-за такой «мелочи», как щетки? Есть два способа гарантированно избежать ошибки при выборе щеток — это их приобретение у авторизированные дилеров и установка щёток в специализированном сервисном центре, где помимо собственно замены щеток, мастер проверит общее состояние щёточного узла и самого электроинструмента.

Каталог щеток по видам и размерам:

06_Kleinkohlebuersten

Интернет-магазин Eurton Electric: Щетки

Все, что вам нужно знать о щеточных двигателях

Если вы когда-нибудь видели искры, исходящие из вентиляционных отверстий двигателя дрели, вы видели электрические щеточные двигатели в действии. Дугообразование возникает из-за того, что электричество передается от статора, который является невращающейся частью двигателя, к якорю, который является вращающейся частью. Щетки — это части статора электродвигателя, которые проводят ток к ротору.

Что такое щеточный двигатель и как он работает?

Когда на электромагнит в якоре подается электричество, создается магнитное поле, которое притягивает и отталкивает магниты в статоре. Якорь вращается по кругу на 180 градусов. Чтобы электромагнит продолжал вращаться, необходимо поменять местами полюса. Щетки отвечают за смену полярности. Они контактируют с двумя вращающимися электродами якоря. Магнитная полярность электромагнита меняется на противоположную при его вращении.

Регулируя рабочее напряжение или напряженность магнитного поля, можно регулировать скорость и крутящий момент, чтобы получить постоянную скорость или скорость, обратно пропорциональную механической нагрузке. (Контроллер посылает импульсы тока на обмотки двигателя, которые регулируют скорость и крутящий момент двигателя. )

📌 Электрические двигатели, краны, бумагоделательные машины и сталепрокатные заводы используют щеточные двигатели. Коллекторные двигатели могут не работать, когда требуется большой крутящий момент. Трение щеток увеличивается с увеличением скорости, а реальный крутящий момент уменьшается.

Если вы хотите ознакомиться с полным ассортиментом электродвигателей, вы можете прочитать статью об электродвигателях, чтобы узнать больше об их типах и принципах работы электродвигателей.

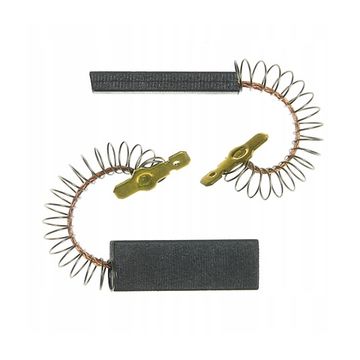

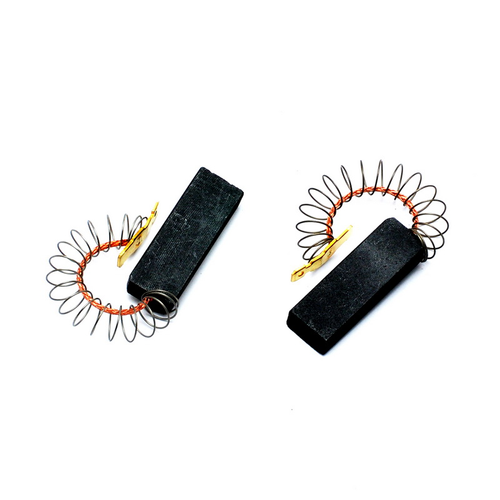

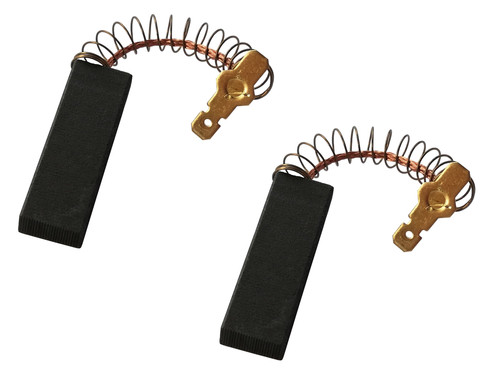

Что такое угольная щетка?

Угольная щетка представляет собой скользящий контакт, используемый в щеточных двигателях и генераторах для передачи электрического тока от статической части к вращающейся, обеспечивая при этом безыскровую коммутацию.

Угольная щетка может быть любой из следующих: Она состоит из одного или нескольких атомов углерода. Включены один или несколько шунтов и клемм.

🔹 Кисти изготовлены из пяти различных семейств кистей. Каждый из них адаптирован к конкретным потребностям и имеет свой собственный метод производства.

Рабочие параметры

При эксплуатации электрических машин угольная щетка имеет решающее значение. Мы должны учитывать три типа параметров, чтобы он выполнял свою функцию:

• Механические
• Электрические
• Физические и химические

Бесщеточные моторные инструменты, такие как дрели, отбойные молотки, рубанки, кусторезы и шлифовальные машины, требуют им работать должным образом. Угольные щетки выбираются в зависимости от марки и типа инструмента. Их надевают на постоянную часть двигателя, чтобы гарантировать максимально эффективную передачу мощности на ротор (вращающаяся часть). Они позволяют переключаться без искры.

Эти компоненты, работающие парами, являются изнашиваемыми деталями, склонными к трению. Токосъемные кольца постоянно соприкасаются с угольными щетками. Эти графитовые компоненты бывают разных форм и размеров. Они могут иметь пружину, соединение (провод с вилкой) или вообще не иметь щеткодержателя. Коллекторные двигатели бывают разных размеров и форм (часто квадратных и прямоугольных) и могут иметь канавки для облегчения направления.

Скорость сверла выражается в процентах от крутящего момента, который определяется интенсивностью магнитного поля. Угольные щетки подпружинены и прикреплены к пружине пластиной, что гарантирует плавную передачу мощности. При определенных обстоятельствах щетки удерживаются на месте щеткодержателем с пружиной, предназначенной для увеличения усилия.

Щетки-отбойники, с другой стороны, используются для остановки щеточного двигателя и, в конечном счете, сверла до полного износа графитового материала. Это делается для того, чтобы сохранить максимальную производительность.

Щетки, совместимые с портативными электроинструментами, такими как дрели, обычно продаются производителями. Толщина, глубина и ширина изделия измеряются в миллиметрах или дюймах соответственно. Однако эти характеристики могут отличаться от одного производителя к другому.

Компоненты двигателя угольной щетки

Процесс производства

• Комбинирующие элементы
• Добавление давления в комбинацию
• Запускаются зеленые щетки.
• Оперативная поддержка

Что такое коллекторный двигатель постоянного тока?

Любой специалист по управлению движением должен уметь различать коллекторные и бесщеточные двигатели постоянного тока. Раньше щеточные двигатели были довольно распространены. Хотя бесщеточные двигатели постоянного тока полностью заменили их, правильный двигатель постоянного тока любого типа может значительно повысить эффективность проекта.

Ниже перечислены основные компоненты коллекторного двигателя постоянного тока:

• Статор — корпус с постоянными магнитами.
• Якорь представляет собой ротор с установленным на нем рядом электромагнитов. Внутри статора он вращается свободно.
• Коллектор — металлическое кольцо, прикрепленное к валу якоря, называется коллектором.
• Щетки — для обеспечения подачи электричества к обмоткам якоря угольные пластины остаются в контакте с коллектором.

Крупный план двигателя Carbon

В чем разница между бесщеточными и коллекторными двигателями постоянного тока?

Якорь, состоящий из намотанных проволочных катушек, действует как двухполюсный электромагнит в щеточном двигателе постоянного тока. Коммутатор, механический поворотный переключатель, дважды за цикл меняет направление тока. В результате полюса электромагнита тянут и толкают постоянные магниты вдоль внешней части двигателя, позволяя электричеству более свободно проходить через якорь. Когда полюса коммутатора пересекают полюса постоянных магнитов, полярность электромагнита якоря меняется на противоположную.

С другой стороны, бесщеточный двигатель имеет в качестве ротора постоянный магнит. В нем также используются три ступени приводных катушек, а также уникальный датчик, отслеживающий положение ротора. Датчик передает опорные сигналы контроллеру, отслеживая положение ротора. Затем катушки систематически активируются контроллером, одна фаза за другой.

Преимущества коллекторных двигателей постоянного тока

• Общие затраты на строительство низкие.
• Восстановление — распространенный способ продлить срок службы изделия.
• Простой и недорогой контроллер
• Для фиксированной скорости контроллер не требуется.
• Идеален для использования в суровых условиях эксплуатации

Недостатки щеточных двигателей постоянного тока

• Менее эффективен
• Электрические шумы: Коммутационные движения вызывают сильный электрический и электромагнитный шум из-за постоянного создания и разрыва индуктивных соединений.
• Срок службы: Щетки и коллекторы изнашиваются из-за постоянного прямого контакта с валом.

Использование коллекторных двигателей постоянного тока

🔹 В бытовых товарах и автомобилях по-прежнему широко используются коллекторные двигатели постоянного тока. Они также имеют большое промышленное значение из-за возможности изменять отношение крутящего момента к скорости, что возможно только с щеточными двигателями.

Диаграмма, относящаяся к угольной щетке

Бесщеточный или щеточный двигатель: что лучше?

Как правило, бесщеточные двигатели превосходят щеточные. Пользователи могут извлечь выгоду из снижения затрат на техническое обслуживание, повышения эффективности, а также меньшего количества тепла и шума. Бесщеточные двигатели имеют один или несколько постоянных магнитов и являются синхронными. Электроинструменты с бесщеточным двигателем в настоящее время считаются предметами высокого класса.

Статор и ротор — это два электрических компонента двигателя постоянного тока. Когда вы включаете двигатель, он создает магнитное соединение, которое толкает его вперед. Когда напряжение, управляющее двигателем, изменяется на противоположное, двигатель вращается в другом направлении.

Почему бесщеточные двигатели дороже, чем щеточные?

Ротор (вращающаяся часть машины) приводится в действие внутри статора традиционного электродвигателя (неподвижная часть). Коллектор или коммутатор, который соприкасается с крошечными угольными щетками, соединяет их через электрическое соединение.

Ротор в бесщеточной технологии состоит из магнитов, тогда как статор состоит из катушек, которые попеременно заряжены положительно или отрицательно. В результате полюса притягиваются и отталкиваются друг от друга, позволяя двигателю вращаться. Преимущество заключается в том, что ротор и статор не имеют физического контакта. Электромагниты используют магнетизм для передачи энергии от одного к другому.

Двигатель питается от постоянного тока и работает от переменного тока, генерируемого электронной картой, которая преобразует постоянный ток в трехфазный переменный ток. В результате катушки питаются попеременно, что приводит к вращающемуся полю и, следовательно, к вращению. Электронный модуль, который либо встроен в двигатель, либо размещен в корпусе, постоянно регулирует ток, чтобы двигатель работал с оптимальной эффективностью. В результате улучшается общая производительность, и вы получаете больше отдачи от затраченных средств.

Ссылка: https://www. linquip.com 4 Что такое коллекторный двигатель постоянного тока?
Одной из самых основных форм двигателя постоянного тока является коллекторный двигатель постоянного тока. Механическая коммутация используется для передачи тока на обмотки двигателя через щетки.

Где используются щеточные двигатели постоянного тока? С другой стороны, щеточные двигатели постоянного тока
обеспечивают высокий пиковый крутящий момент и могут приводиться в действие простыми регуляторами скорости для широкого спектра применений. Они часто дешевле, чем альтернативные варианты, особенно в больших количествах. Также они могут иметь линейную связь крутящий момент-скорость, что упрощает управление.

Чем отличается щеточный двигатель от бесщеточного?
Бесщеточные двигатели имеют три провода, а щеточные — два. Бесщеточные двигатели не имеют щеток, а щеточные двигатели имеют. Вы также можете узнать, осмотрев двигатель.

Как работают коллекторные двигатели постоянного тока?
Механическое переключение используется в щеточных двигателях постоянного тока для изменения полярности тока в обмотках якоря (и обеспечения плавного вращения якоря). Коммутатор представляет собой механический коммутационный узел (обычно состоящий из меди). Щетка (из углерода, металла, графита или смеси материалов), шунт и пружина, а также устройство позиционирования щетки и соединения составляют щеточный узел, взаимодействующий с коллектором.

Заключение 📜

Что мы можем сказать о щетках вкратце сейчас, так это то, что щетка представляет собой электрический контакт, который передает электричество от неподвижных проводов к движущимся элементам, чаще всего на вращающемся валу. Электродвигатели, генераторы переменного тока и генераторы являются примерами типичного использования. Срок службы угольной щетки определяется тем, как часто используется двигатель и какая мощность прикладывается к нему. Угольные щетки являются одним из самых недорогих компонентов электродвигателя. С другой стороны, они часто являются критическим компонентом, обеспечивающим долговечность двигателя («жизнь») и производительность. Их производство требует высокого уровня контроля качества и контроля производственного процесса на всех стадиях технологического процесса.
