Реверс однофазного двигателя 220В с конденсатором

Содержание

1 Устройство и принцип работы однофазного асинхронного двигателя
- 1.1 Как работает
- 1.2 Как запускается
- 1.3 Включение в сеть
- 1.4 Подбирайте конденсаторы грамотно
2 Разница между асинхронными и коллекторными электродвигателями
- 2.1 Устройство коллекторных движков
- 2.2 Устройство асинхронных движков
3 Реверс однофазного асинхронного двигателя с конденсатором
- 3.1 Смена направления движения привода
- 3.2 Реверсивное подключение однофазного асинхронного двигателя своими руками
  - 3.2.1 Решение первое: переподключить главную обмотку
  - 3.2.2 Вариант 2: переподключить вспомогательную обмотку
4 Реверс трехфазного двигателя, подключенного к сети с одной фазой
5 Пример реверсивного двигателя

Без однофазных двигателей и их реверса многие бытовые приборы не могут существовать. А узнать о том, как работают повседневные вещи всегда интересно, не так ли? Сегодня поговорим о реверсе однофазных двигателей 220В, приводящих в работу стиральные машины, мясорубки и некоторые инструменты для маникюра.

Однофазный двигатель

Перед тем, как говорить об изменении направления вращения любого двигателя, нужно четко понимать как устроен он и его работа. Поэтому сначала мы поговорим о принципе действия и строении однофазного асинхронного двигателя.

Как работает

Однофазный двигатель на 220В с конденсатором может обладать мощностью от 5 Вт до 10 кВт. Все зависит от конструктивных особенностей машины. Ротор такого привода, как правило, представляет собой короткозамкнутую обмотку по типу «беличьей клетки». Это алюминиевые стержни, залитые в пазы и замкнутые накоротко.

Обмотки в таком приводе две, несмотря на его название. Они всегда смещены относительно друг друга на 90°. При этом больше места в статоре занимает так называемая главная обмотка.

Однофазный двигатель получил такое имя из-за того, что вместе с двигателем работает только одна, главная (или рабочая), обмотка. По ней протекает переменный ток, создающий магнитное поле, которое время от времени меняется. Можно сказать, что оно состоит из двух полей, которые вращаются навстречу друг другу, а их амплитуда при этом одинаковая.

Схематическое расположение обмоток

Закон электромагнитной индукции говорит о том, что магнитные потоки в замкнутых роторных витках вызывают появление индукционного тока. Последний, в свою очередь, взаимодействует с тем полем, которое его порождает. Если все моменты сил, которые действуют на ротор равны нулю, деталь не двигается.

А с началом вращения описанное равенство будет тут же нарушено. Это связано со скольжением витков ротора. Оно будет отличным относительно вращающегося магнитного поля. Следовательно, сила Ампера, которая действует на замкнутые роторные витки со стороны прямого магнитного поля станет больше, чем со стороны обратного магнитного поля.

Возникновение индукционного тока в замкнутых роторных витках возможно только в случае, когда витки пересекают силовые линии поля. Чтобы это произошло, скорость вращения витков должна быть немного меньше той, с которой вращается поле.

Это и послужило источником названия электроприводов такого типа. Их именовали асинхронными.

Механическая нагрузка обратно пропорциональна скорости вращения. Это значит, что если увеличивается величина нагрузки, уменьшается скорость вращения. Величина индукционного тока в роторных витках при этом увеличивается. Из этого следует увеличение и механической мощности привода, а также мощности переменного тока, который он потребляет.

Внешний вид обмотки

Подведем небольшой промежуточный итог:

Электроток – причина возникновения пульсирующего магнитного поля в статоре двигателя. Его можно рассматривать как два отдельных поля, которые вращаются навстречу с равной амплитудой.
Если ротор не двигается, оба поля становятся причиной появления моментов, равных нулю, но разнонаправленных.
Когда ротор начинает вращаться в одну из сторон, один из моментов будет преобладать над другим, то есть, вращение двигателя будет происходить только в заданную сторону.
При отсутствии специальных механизмов пуска в двигателе, во время старта соответствующий момент будет нулевым, то есть привод не начнет вращаться.

Как запускается

Фактически, двигатель запускает магнитное поле. Оно начинает вращать ротор – подвижный элемент мотора. Создается оно с помощью двух обмоток: рабочей и пусковой. Пусковая (вспомогательная) по размеру меньше. К электросети ее подключают через индуктивность или емкость. Включается она только в момент запуска. Маломощные моторы обладают замкнутой накоротко пусковой обмоткой.
Осуществление запуска делается с помощью нажатия на кнопку пуска. Ее удерживают несколько секунд, пока ротор разгоняется.
Когда кнопка запуска отпускается, перестает работать пусковая обмотка, то есть двигатель переходит в двухфазный режим работы. Его поддерживает соответствующая компонента переменного магнитного поля.
Пусковая обмотка работает достаточно малое количество времени. Обычно, не более трех секунд. Если увеличить время работы вспомогательной обмотки, двигатель перегреется, что станет причиной возгорания изоляции или поломки всего мотора. Своевременное нажатие пусковой кнопки очень важный момент в работе с однофазным двигателем.
В электродвигателях обычно имеется центробежный выключатель или тепловое реле. Это повышает надежность корпуса машины.
Центробежный выключатель нужен для отключения вспомогательной обмотки во время набора скорости ротором. Пользователь в это не вмешивается, так как процесс полностью автоматизирован.
Тепловое реле нужно, чтобы отключить обе обмотки в случае их перегрева.

Включение в сеть

Чтобы устройство работало, нужна однофазная сеть, напряжение в которой составляет 220 В. То есть, такой двигатель легко подключается в обычную бытовую розетку. Это и является одной из основных причин распространенности таких механизмов. Все бытовые приборы, от мясорубки до соковыжималки, обладают именно такими электроприводами.

Все однофазные асинхронные двигатели на 200 В можно разделить на две подгруппы:Существует 2 типа электромоторов: с пусковой обмоткой и с рабочим конденсатором:

Машины с пусковой фазой. В таких моторах обмотка работает так, как описано выше (отключается, когда двигатель набирает нормальную скорость и работает с одной обмоткой).
С рабочим конденсатором. Тут вспомогательная обмотка не отключается, а работает на протяжении всего времени работы двигателя. Она подключается через конденсатор.

Однофазный двигатель с пусковым конденсатором

Электромотор от одного прибора можно подключить к другому, здесь нет никакой разницы. К примеру, его можно снять с поломанной стиральной машины (если причина поломки не в двигателе, конечно) и поставить в пылесос, газонокосилку или какой-либо станок для обработки.

Мы уже говорили о том, что пусковая и рабочая обмотки перпендикулярны друг другу. Исходя из этого, чтобы появилось вращающееся магнитное поле, ток вспомогательной обмотки должен быть сдвинут перпендикулярно току в главной.

Это можно осуществить, если подключить к цепи питания фазосмещающий элемент. Обычно, в целях смещения фазы на 90° используют конденсатор. Но можно использовать и пусковой резистор. Он последовательно подключается к вспомогательной обмотке. Так получают сдвиг между токами двух обмоток на 30°. Это хватит, чтобы запустить механизм. Между токами обмоток, чего будет вполне достаточно для старта механизма.

Помимо этого, сдвиг фаз можно осуществить, если использовать пусковую фазу, сопротивление относительно рабочей у которой выше, а индуктивность ниже. Такая обмотка состоит из меньшего количества витков, а провода в ней более тонкие.

Однофазный двигатель с рабочим конденсатором

Но только с конденсатором однофазный электропривод переменного тока будет обладать лучшими пусковыми характеристиками.

С конденсатором в роли фазосмещающего элемента, электромоторы с одной рабочей фазой могут иметь следующие конструктивные особенности:

Когда работа вспомогательной обмотки происходит с помощью конденсатора и только в момент пуска. Такая цепь хорошо запускается, но выдает мощность ниже номинальной. Пусковая обмотка в таких электродвигателях обладает повышенным активным сопротивлением.
Вторая версия подключения конденсатора самая популярная. Устройство в ней постоянно подключено к электрическому источнику (в первой схеме только в момент пуска). Такой способ подключения конденсатора обладает не совсем хорошими показателями во время запуска, зато рабочие характеристики у него отменные.
В третьем случае, с подключением двух конденсаторов, также предусмотрено кратковременное включение пусковой обмотки, но осуществляется оно не с помощью конденсатора, а через сопротивление. В итоге получается, так сказать, среднее «арифметическое» между двумя приведенными выше ситуациями. Здесь также требуется кнопка ПНВС, включающая конденсатор только на то время, пока мотор набирает скорость. Только включенными потом будут обе обмотки (пусковая через конденсатор).

Из всей этой информации можно сделать вывод о том, что первая схема будет актуальна в том случае, когда пусковые характеристики важнее рабочих (это могут быть устройства с тяжелым пуском, например, бетономешалки). А вот рабочий конденсатор пригодится там, где важна рабочая характеристика электродвигателя (вентилятор).

Подбирайте конденсаторы грамотно

Конденсаторы

Для правильного подбора конденсатора нужно знать, какой емкостью он должен обладать. Для этого существует очень сложная формула, но в бытовых условиях будет достаточно и соблюдения нескольких рекомендаций ниже:

если устройство будет выполнять функцию рабочего конденсатора, его нужно выбирать из расчета 0,7-0,8 мкФ на 1 кВт мощности привода;
если функция будет пусковой, то емкость конденсатора должна быть в 2-3 раза больше.

Рабочее напряжение всех конденсаторов обязательно должно быть на 150% больше, чем рабочее напряжение сети. То есть для сети на 200 В, нужно брать устройство с напряжением минимум 330 В. Для пусковых конденсаторов существуют специальные маркировки со словами Start (Starting). Запуск двигателя с таким прибором будет проходить гораздо лучше, но покупать их необязательно.

Самый простой способ понять отличия между двигателями можно по специальному шильдику – табличек, на который есть все данные о машине. Но если электродвигатель уже подвергался ремонту, доверять этой информации уже нельзя, ведь кто знает, что может вас ждать под корпусом. Так что всегда лучше узнавать нужную информацию опытным путем.

Устройство коллекторных движков

Главное отличие асинхронных и коллекторных двигателей заключается в их устройстве. У коллекторного двигателя в конструкции всегда будут щетки, которые располагаются возле коллектора. Медный барабан, который разделен на секции – тоже один из главных признаков двигателя коллекторного типа.

Их выпускают только однофазными и часто ставят в бытовые приборы. Это связано с возможностью получения большего количества оборотов как на старте, так и после завершения пуска. Они очень удобные, ведь менять их направление легко. Для этого требуется лишь смена полярности. Поменять скорость вращения тоже не сложно: нужно изменить амплитуду напряжения, которое питает прибор.

Коллекторный двигатель

Главный недостаток коллекторного движка – высокий шум при работе на высокой скорости. Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Еще один минус использования коллекторного электродвигателя – постоянное трение, которое происходит из-за щеток, требует более регулярного техобслуживания. Его отсутствие может привести к полной остановке работы мотора.

Устройство асинхронных движков

В асинхронном двигателе, как и везде, есть статор и ротор. Такой мотор может быть трех или однофазным. Ниже мы рассмотрим однофазную машину, так речь в этой статье именно о ней.

Асинхронные двигатели характерны низким уровнем шума, поэтому их ставят в те приборы, тихая работа которых очень важна. Примером может быть холодильник, кондиционер, сплит-система.

Однофазные двигатели можно поделить на еще два подвида: бифилярные (те, в которых есть пусковая обмотка) и конденсаторные. Их основная разница (мы это уже обсуждали) состоит в продолжительности работы вспомогательных обмоток. В первом случае обмотка выключается сразу после разгона двигателя. Происходит это с помощью специального центробежного выключателя. Важно выключать пусковую обмотку из-за того, что она снижает КПД машины после пуска и даже может привести к его поломке.

Конденсаторные двигатели характерны тем, что пусковая обмотка в них работает даже после начала работы мотора. Обе они расположены перпендикулярно друг другу. Это и позволяет менять направление вращения ротора. Сам конденсатор, как правило, крепят к корпусу привода, что делает его легким для опознавания.

Точнее определить бифилярный или конденсаторный привод можно измерив сопротивление обмоток. Если показатель во вспомогательной обмотке меньше, чем в рабочей хотя бы в два раза – это, скорее всего, говорит о бифилярности машины, а также о том, что эта обмотка является пусковой. Из этого вывода понятно, что должно быть наличие центробежного выключателя или пускового реле.

Во втором типе однофазных приводов две обмотки всегда в работе, а значит, включаются они с помощью кнопки, тумблера или автомата.

Если мотор был запущен успешно, но вал начал вращаться не в ту сторону, в которую надо, направление его вращения можно изменить. Для этого нужно изменить обмотки пусковой обмотки. Сделать это можно с помощью двухпозиционного переключателя. На его центральный контакт нужно подключить конденсаторный вывод, а на два остальных выводы от фазы и «нуля».

Смена направления движения привода

По факту, пусковая обмотка в двигателе нужна для того, чтобы заставить ротор двигаться, ведь он может начать вращение только с посторонней помощью. Иначе его не запустить.

Обе обмотки, рабочая и пусковая, располагаются на статоре, как уже было сказано, перпендикулярно друг другу. Но вот рабочая фаза места занимает в два раза больше, чем пусковая. Ротор в таком двигателе имеет наиболее простую конструкцию. Как правило, это «беличья клетка».

А что было бы при отсутствии вспомогательной обмотки на статоре однофазного двигателя 220В? Что если не подавать туда ток? В таком случае, во время подключения привода к сети в главной обмотке будет возникать магнитное поле и оно будет пульсировать. Ротор при этом начинает пронизывать изменяющийся магнитный поток. Вот только если ротор не был в движении с самого начала, а подача переменного тока будет идти только в главную обмотку, то деталь и не заработает. Все потому что вращательный момент по часовой стрелке и против будет нулевым, то есть причин для начала вращения не будет. Даже несмотря на то, что в роторе будет индуцироваться ЭДС.

А вот есть ротор и вал немного подтолкнуть, он будет продолжать вращаться в заданном стартовым толчком направлении. На это будет две причины:

возникновение ЭДС и соответствующих токов в роторе, которые отталкиваются от магнитного поля согласно закону Ампера;
величина результирующего момента по направлению толчка будет больше, чем против его направления.

Как итог – ротор продолжит вращаться.

Чтобы получить реверс однофазного двигателя 220В с емкостью, нужно лишь позаботиться о подаче пускового толчка в противоположном от изначального направления. Этого можно достигнуть, изменить относительный порядок, в котором чередуются фазы в рабочих и пусковых обмотках.

Чтобы обеспечить подобные условия, потребуется переключение одной из двух обмоток. Другими словами, «полярность» включения выводов обмотки в сеть и конденсатор нужно изменить. Реализация достаточно проста, ведь на однофазных движках всегда есть клеммники, куда выводятся все концы обмоток. Главная обмотка характерна маленьким сопротивлением относительно пусковой, так что обнаружить их с мультиметром в режиме омметра очень легко.

Лучше всего вывести концы вспомогательной обмотки на переключатель с двумя полюсами без фиксации.

Реверсивное подключение однофазного асинхронного двигателя своими руками

Выбирая схему, по которой будете подключать однофазный асинхронный двигатель, определитесь, понадобиться ли вам осуществлять реверс. Если полноценная работа вашего устройства предполагает переключение направления вращения, логично будет исполнять реверсирование с кнопочным постом. Для вращения в одну сторону достаточно будет и простой схемы, где возможность переключения отсутствует.

Вы подключили двигатель по схеме, которая не предусматривает реверса, а она вам вдруг понадобился. Что делать в такой ситуации?

Допустим, подсоединенный асинхронный однофазный двигатель с конденсатором уже вращается по часовой стрелке (изображение ниже).

Тут нужно уточнить несколько важных деталей:

Точка А стоит в начале вспомогательной обмотки. Точка В в ее конце. В начальной клемме А – коричневый провод, в конечной – зеленый.
Точка С отмечает начало главной обмотки, точка D – ее конец. Начальный контакт соединен с проводом красного цвета, конечный – с синим.
В какую сторону вращается ротор, указывают стрелки.

Задача перед нами стоит следующая: произвести смену движения ротора в однофазном двигателе не вскрывая при этом его корпус. Ротор должен начать вращение против часовой стрелки.

Решение задачи возможно тремя способами.

Решение первое: переподключить главную обмотку

Для изменения направления движения ротора достаточно изменить положение начала и конца главной обмотки (схематически это изображено на рисунке ниже). Вы можете подумать, что придется все же вскрыть корпус, что достать и перевернуть намотку. Совершенно не так. Работы с концами, выходящими наружу двигателя вполне хватит:

Обратите внимание на сам корпус: из него видно четыре провода. Два – это концы главной и вспомогательной обмоток, два – их же начало. Ваша задача на этом этапе найти начало и конец только главной обмотки.
С этой парой соединяются еще две линии: это фаза и нуль. Отключите двигатель и перекиньте фазу с начала обмотки на ее конец, а нуль наоборот.

Результат – точки С и D занимают место друг друга. После этого подвижная часть привода начнет движение в противоположную сторону.

Вариант 2: переподключить вспомогательную обмотку

Еще один способ реверса однофазного двигателя 200 В – сменить начало конец теперь уже вспомогательной (пусковой) обмотки аналогично первому варианту:

Выясните, какие провода из всего вывода (4 провода) принадлежат пусковой намотке.
Сначала конец В вспомогательной был соединен с началом С главной. А начало А было подключено к конденсатору. Если подключить конденсатор к В, соединить начало С и начало А, можно провести реверс.

Все эти действия приведут к схеме, которая изображена на рисунке выше. Теперь Точки А и В заняли место друг друга, а ротор начал вращаться в другую сторону.

Смена направления вращения ротора двигателя с одной рабочей фазой выполняется гораздо легче, чем трехфазного. Тем не менее в жизни бывают ситуации, когда необходимо осуществить реверс трехфазного двигателя, подключенного в однофазную сеть. Что же делать в такой ситуации? Вначале скажем, что такая возможность есть.

И все же при наличии дома трехфазного двигателя на 380 В, не спешите включать его в розетку. Чтобы использование трехфазного двигателя в однофазной сети было безопасным, схема и подключение электропривода нуждаются в значительном совершенствовании.

Подключение трехфазного двигателя в сеть с напряжением 220 В требует переключения обмоток и подключения в цепь конденсатора.

Моторный редуктор РД-09

Яркий пример реверсивного двигателя – однофазный двигатель асинхронного типа РД 09. Электропривод РД 9 впервые был выпущен в Советском Союзе и до сих применяется, когда производят дозаторы подачи жидких или сыпучих веществ/материалов, игровые автоматы, следящие системы в автоматизированных приборах.

Главные особенности 09:

реверсивный электродвигатель переменного тока;
многоступенчатый цилиндрический зубчатый редуктор;
размещение двигателя и редуктора в одном корпусе;
продолжительный режим работы.

Как сделать реверс на однофазном двигателе 220в

Содержание

Реверс однофазного двигателя
Как изменить направление вращения однофазного асинхронного двигателя
Реверсивное подключение однофазного асинхронного двигателя своими руками
Однофазный двигатель 220В — постановка задачи
Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)
Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)
Вариант 3: смена пусковой обмотки на рабочую, и наоборот
Важно понимать
Устройство и подключение однофазных электродвигателей 220В
Однофазные асинхронные электродвигатели
Устройство и принцип действия
Схема запуска и подключения
Коллекторный двигатель переменного тока
Реверс однофазного электродвигателя на примере АИРЕ 80С2
Подготовка оборудования для реверса однофазного двигателя
Схема реверса однофазного двигателя
Принцип работы схемы реверса однофазного двигателя
250 комментариев к записи “Реверс однофазного электродвигателя на примере АИРЕ 80С2”
Видео

Однофазным называется такой асинхронный двигатель, на статоре которого имеется лишь одна рабочая обмотка, напрямую питаемая от единственной фазы сети. Есть в однофазном двигателе и вспомогательная (пусковая) обмотка, которая используется только в момент старта двигателя, для того чтобы придать ротору начальный импульс, фактически пусковая обмотка включается с целью вывести ротор из положения равновесия, иначе бы он не сдвинулся с места без посторонней помощи, и его пришлось бы сталкивать как-то иначе.

Как и в любом двигателе, в однофазном тоже имеются ротор, который вращается, и статор, который неподвижен, а служит лишь для создания изменяющегося во времени магнитного поля. Рабочая и пусковая обмотки расположены на статоре друг относительно друга под прямым углом, причем рабочая обмотка занимает вдвое больше пазов, чем пусковая.

Можно сказать, что в момент пуска такой двигатель работает как двухфазный, а после — переходит в однофазный рабочий режим. Ротор однофазного асинхронного двигателя по конструкции самый обычный — короткозамкнутый (типа «беличья клетка») или цилиндрический (полый).

Что получилось бы, если б пусковой обмотки на статоре вообще не было, или она была бы, но не использовалась. В этом случае, при включении двигателя в сеть, в рабочей обмотке появилось бы пульсирующее магнитное поле, и ротор бы попал в условия пронизывающего его изменяющегося магнитного потока.

Но если ротор изначально неподвижен, а мы внезапно подали переменный ток лишь в рабочую обмотку, то ротор с места не сдвинется, потому что суммарный вращательный момент (против часовой стрелки и по часовой стрелке) будет равен нулю, несмотря на индуцируемые в роторе ЭДС, и нет причин для вращения, ведь возникающие силы Ампера друг друга точно компенсируют.

Для смещения по фазе тока в пусковой обмотке, как правило применяют необходимой емкости конденсатор, включенный последовательно с пусковой обмоткой, и создающий сдвиг фаз в 90 градусов. Это стандартное решение для двигателя с расщепленной фазой.

Как только двигатель включается в сеть, оператор нажимает на кнопку выключателя, который подает питание к цепи пусковой обмотки, и как только обороты достигнут необходимого значения соответствующего номиналу при данной частоте сети, кнопку отпускают.

Для получения реверса однофазного двигателя с конденсаторным пуском, достаточно обеспечить условие, когда пусковой толчок будет подаваться в другом направлении, чем подавался изначально. Это достигается путем изменения относительного порядка чередования фаз в рабочей и пусковой обмотках.

Для обеспечения данных условия, необходимо переключить рабочую или пусковую обмотку, то есть поменять «полярность» подключения ее выводов к сети либо к сети и к конденсатору. Это несложно реализовать, поскольку на однофазном двигателе есть клеммник, на который выведены каждый из концов как пусковой, так и рабочей обмоток. Рабочая обмотка имеет меньшее активное сопротивление, чем пусковая, поэтому ее несложно найти при помощи мультиметра. Лучшее решение — разместить выводы пусковой обмотки на двухполюсный переключатель без фиксации.

Источник

Как изменить направление вращения однофазного асинхронного двигателя

Рис. 1 Схема подключения двигателя однофазного асинхронного двигателя с пусковым конденсатором.

Возьмем за основу уже подключенный однофазный асинхронный двигатель, с направлением вращения по часовой стрелке (рис.1).

Задача.

Изменить направление вращения однофазный асинхронный двигатель в другую сторону – против часовой стрелки. Для этого достаточно переподключить одну из обмоток однофазного асинхронного двигателя – либо рабочую либо пусковую.

Вариант №1

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения рабочей обмотки.

Рис.2 При таком подключении рабочей обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Вариант №2

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения пусковой обмотки.

Рис.3 При таком подключении пусковой обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Важное замечание.

Такой способ изменить направление вращения однофазного асинхронного двигателя возможен только в том случае, если на двигателе имеется отдельные отводы пусковой и рабочей обмотки.

Рис.4 При таком подключении обмоток двигателя, реверс невозможен.

На рис. 4 изображен довольно распространенный вариант однофазного асинхронного двигателя, у которого концы обмоток В и С, зеленый и красный провод соответственно, соединены внутри корпуса. У такого двигателя три вывода, вместо четырех как на рис. 4 коричневый, фиолетовый, синий провод.

UPD 03/09/2014 Наконец то удалось проверить на практике, не очень правильный, но все же используемый метод смены направления вращения асинхронного двигателя. Для однофазного асинхронного двигателя, который имеет только три вывода, возможно заставить ротор вращаться в обратном направлении, достаточно поменять местами рабочую и пусковую обмотку. Принцип такого включения изображен на рис. 5

Рис. Нестандартный реверс асинхронного двигателя

Источник

Реверсивное подключение однофазного асинхронного двигателя своими руками

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста. Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять? Однофазный двигатель 220В — как поменять направление вращения?

Однофазный двигатель 220В — постановка задачи

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже (однофазный двигатель 220В)

Уточним важные моменты:

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)

Чтобы изменить направление вращения двигателя, можно только поменять местами начало и конец рабочей (постоянной включенной) обмотки, как это показано на рисунке. Можно подумать, что для этого придется вскрывать корпус, доставать намотку и переворачивать ее. Этого делать не нужно, потому что достаточно поработать с контактами снаружи:

В результате получаем схему, где точки С и D меняются между собой местами. Теперь ротор асинхронного двигателя будет вращаться в другую сторону.

Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)

Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D. Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.

На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечаются коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.

В этом случае поступают так:

Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.

Важно понимать

Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:

Все эти величины влияют на сопротивление. Оно у обмоток должно быть постоянным. Если вдруг длина или толщина проводов отличаются друг от друга, то после того, как вы организуете реверс, окажется, что сопротивление рабочей намотки станет таким же, как было раньше у пусковой, и наоборот. Это может стать и причиной того, что мотор не сможет запуститься.

Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.

Источник

Устройство и подключение однофазных электродвигателей 220В

Однофазные электродвигатели 220В широко используются в разнообразных бытовых и промышленных устройствах: холодильниках, стиральных машинах, насосах, дрелях, заточных и подобных им обрабатывающих станках. Их технические характеристики несколько уступают свойствам трехфазных двигателей. Существует два наиболее распространенных типа однофазных электродвигателей для сети переменного тока промышленной частоты:

Первые более просты по своему устройству, но обладают рядом недостатков, главные из которых – трудности с изменением направления и частоты вращения ротора.

Далее рассмотрены однофазные асинхронные электродвигатели и коллекторные двигатели переменного тока.

Однофазные асинхронные электродвигатели

Устройство и принцип действия

Мощность такого однофазного двигателя 220В может в зависимости от конструкции находиться в пределах от 5 Вт до 10 кВт. Его ротор – это обычно короткозамкнутая обмотка («беличья клетка») – медные или алюминиевые стержни, замкнутые с торцов.

Такой однофазный двигатель, как правило, имеет две смещенные на 90° друг относительно друга обмотки. Рабочая (главная) при этом занимает большую часть пазов статора, а пусковая (вспомогательная) – оставшуюся. И однофазным его называют потому, что у него лишь одна рабочая обмотка.

Переменный ток, протекающий по главной обмотке, создает периодически меняющееся магнитное поле. Его можно считать состоящим из двух круговых с одинаковой амплитудой, вращающихся навстречу друг другу.

По закону электромагнитной индукции в замкнутых витках ротора меняющийся магнитный поток создает индукционный ток, взаимодействующий с порождающим его полем. Если ротор неподвижен, моменты действующих на него сил одинаковы, вследствие чего ротор остается неподвижным.

Если же ротор начать вращать, то равенство моментов этих сил нарушится, поскольку скольжение его витков относительно вращающихся магнитных полей станет разным. Как следствие – сила Ампера, действующая на витки ротора со стороны прямого магнитного поля, будет значительно больше, чем со стороны обратного.

Индукционный ток в витках ротора может возникать лишь при пересечении ими силовых линий магнитного поля. А для этого они должны вращаться со скоростью, чуть меньшей, чем частота вращения поля (при одной паре полюсов – 3000 об/мин). Отсюда и название, которое получили такие электродвигатели, асинхронные.

При увеличении механической нагрузки скорость вращения уменьшается, возрастает величина индукционного тока в витках ротора. Как следствие – возрастают и механическая мощность двигателя, и мощность потребляемого им переменного тока.

Схема запуска и подключения

Понятно, что раскручивать вручную ротор при каждом запуске электродвигателя неудобно. Для создания первоначального пускового момента и используется пусковая обмотка. Поскольку она составляет с рабочей обмоткой прямой угол, для создания вращающегося магнитного поля ток в ней должен быть сдвинут по фазе относительно тока в рабочей обмотке тоже на 90°.

Добиться этого можно включением в цепь ее питания фазосмещающего элемента. Резистор или дроссель обеспечить фазовый сдвиг в 90° не могут, поэтому в большинстве ситуаций логично использование конденсатора в качестве фазосмещающего элемента. В этом случае однофазный электродвигатель обладает наилучшими пусковыми свойствами.

Когда фазовращающий элемент является конденсатором, однофазные электродвигатели конструктивно могут быть такими:

Первый (наиболее распространенный) вариант предусматривает подключение пусковой обмотки с конденсатором ненадолго на время пуска, после чего они отключаются. Реализовать его можно с помощью реле времени, а то и просто за счет замыкания цепи во время нажатия пусковой кнопки. Эта схема запуска характеризуется сравнительно небольшим пусковым током, но в номинальном режиме характеристики невысоки. Причина в том, что поле статора является эллиптическим (в направлении полюсов оно сильнее, чем в перпендикулярном).

Схема с рабочим, постоянно включенным конденсатором лучше работает в номинальном режиме, но имеет посредственные пусковые характеристики. Вариант с пусковым и рабочим конденсатором является промежуточным между двумя описанными выше. Расчет значений их емкостей сравнительно прост: у рабочего 0,75 мкФ на 1 кВт мощности, у пускового – в 2,5 раза больше.

Коллекторный двигатель переменного тока

Рассмотрим коллекторный двигатель переменного тока. Универсальные коллекторные электродвигатели могут питаться от источников как переменного, так и постоянного тока. Они часто используются в электроинструментах, швейных и стиральных машинах, мясорубках – там, где нужен реверс, регулировка частоты вращения ротора или его вращение с частотой более 3000 об/мин.

Обмотки статора и ротора коллекторного электродвигателя соединяются последовательно. К обмоткам ротора ток подводится через щетки, соприкасающиеся с пластинами коллектора, к которым подсоединяются концы обмоток ротора.

Реверс однофазного двигателя с коллектором осуществляется за счет изменения полярности включения в сеть обмоток статора или ротора, а скорость вращения можно регулировать, изменяя величину тока в обмотках.

Основные недостатки такого двигателя:

Остается добавить, что при использовании устройств, содержащих однофазный электродвигатель, следует самое пристальное внимание уделить выбору его типа, схеме подключения, тому, как правильно осуществить расчет элементов.

Источник

Реверс однофазного электродвигателя на примере АИРЕ 80С2

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

В прошлой статье мы говорили про однофазный конденсаторный двигатель АИРЕ 80С2, знакомились со схемой его подключения к электрической сети напряжением 220 (В), обозначением и маркировкой выводов.

В той же статье я обещал Вам в ближайшее время рассказать о том, как можно организовать его реверс, т.е. управлять направлением вращения двигателя дистанционно, а не с помощью перемычек в клеммной коробке.

В принципе ничего сложного нет. Принцип схемы управления аналогичен реверсу трехфазного двигателя, за исключением некоторых деталей. Вообще то раньше мне не приходилось сталкиваться со схемой реверса однофазных двигателей, и данная схема была воплощена мною на практике впервые.

Суть схемы сводится к изменению направления вращения вала однофазного конденсаторного двигателя дистанционно с помощью кнопок (кнопочного поста). Помните, в предыдущей статье мы вручную меняли на клеммнике двигателя положение двух перемычек, чтобы изменить направление рабочей обмотки (U1-U2). Теперь Вам нужно убрать эти перемычки, т.к. их роль в данной схеме будут осуществлять нормально-открытые (н.о.) контакты контакторов.

Подготовка оборудования для реверса однофазного двигателя

Для начала перечислим все электрооборудование, которое нам необходимо приобрести для организации реверса конденсаторного двигателя АИРЕ 80С2:

1. Автоматический выключатель

Применяем двухполюсный автоматический выключатель с номинальным током 16 (А), с характеристикой «С» от фирмы IEK.

2. Кнопочный пост ПКЕ 222-3

В этом кнопочном посту есть 3 кнопки:

Разберем кнопочный пост.

Мы видим, что каждая кнопка имеет 2 контакта:

Прошу заметить, что на фотографии самая крайняя кнопка слева перевернута. Если будете подключать схему реверса однофазного двигателя самостоятельно, то будьте внимательны, кнопки в кнопочном посту могут быть перевернуты. Ориентируйтесь на маркировку контактов (1-2) и (3-4).

3. Контакторы

Также необходимо приобрести два контактора. В своем примере я использую малогабаритные контакторы КМИ-11210 от фирмы IEK, которые устанавливаются на DIN-рейку. Эти контакторы имеют 4 нормально-открытых (н.о.) контакта и способны коммутировать нагрузку до 3 (кВт) при переменном напряжении 230 (В). Вот они как раз нам и подходят, т.к. наш испытуемый однофазный двигатель АИРЕ 80С2 имеет мощность 2,2 (кВт).

Вместо контакторов можно приобрести магнитные пускатели ПМЛ-1100, на примере которых я рассказывал их устройство и принцип действия.

Катушки этого контактора рассчитаны на переменное напряжение 220 (В), что нужно будет учесть при сборке схемы управления реверсом однофазного двигателя.

Схема реверса однофазного двигателя

Вот, собственно говоря, мое произведение.

Я уже говорил в прошлой статье, что один из читателей сайта «Заметки электрика» по имени Владимир, попросил меня помочь ему подключить однофазный двигатель АИРЕ 80С2 мощностью 2,2 (кВт) и составить (придумать) для него схему реверса. По моим эскизам (в том числе монтажным) Владимир собрал вышеприведенную схему в электрическом щитке. Чуть позже отписался мне в почту, что схему испытал, все работает, претензий нет.

Если у Вас по материалам сайта имеются какие то вопросы, то задавайте мне их в комментариях или на личную почту. В течение 12-24 часов, а может и быстрее, все зависит от моей занятости, я отвечу Вам.

А сейчас я расскажу, как эта схема работает.

Принцип работы схемы реверса однофазного двигателя

Первым делом включаем питающий автомат.

1. Вращение в прямом направлении

При нажатии на кнопку «вперед» катушка контактора К1 получает питание по следующей цепи: фаза — н. з. контакт (3-4) кнопки «стоп» — н.з. контакт (3-4) кнопки «назад» — н.о. контакт (1-2) нажатой кнопки «вперед» — катушка контактора К1 (А1-А2) — ноль.

Контактор К1 подтягивается и замыкает все свои нормально-открытые (н.о.) контакты:

Кнопку «вперед» удерживать не нужно, т.к. катушка контактора К1 встает на «самоподхват» через свой же н.о. контакт (1L1-2T1).

Однофазный двигатель начинает вращаться в прямом направлении.

Чтобы остановить двигатель, нужно нажать на кнопку «стоп».

2. Вращение в обратном направлении

При нажатии на кнопку «назад» катушка контактора К2 получает питание по следующей цепи: фаза — н.з. контакт (3-4) кнопки «стоп» — н.з. контакт (3-4) кнопки «вперед» — н.о. контакт (1-2) нажатой кнопки «назад» — катушка контактора К2 (А1-А2) — ноль.

Контактор К2 срабатывает и замыкает следующие свои нормально-открытые (н.о.) контакты:

Кнопку «назад» удерживать пальцем не требуется, т. к. катушка контактора К2 встает на «самоподхват» через свой же н.о. контакт (1L1-2T1).

Однофазный двигатель начинает вращаться в обратном направлении.

Чтобы остановить двигатель, нужно нажать на кнопку «стоп».

3. Блокировка

Представленная схема реверса конденсаторного однофазного двигателя имеет блокировку кнопок, т.е. если при включенном двигателе в прямом направлении Вы ошибочно нажмете на кнопку «назад», то вначале отключится контактор К1, а потом уже сработает контактор К2. И наоборот. Таким образом мы имеем блокировку от одновременно двух включенных контакторов К1 и К2.

Можно применить и другие виды блокировок, но я ограничился только этой.

P.S. На этом я завершаю свою статью. Если Вам понравилась моя статья, то буду очень благодарен, если Вы поделитесь ей в социальных сетях. А также не забывайте подписываться на мои новые статьи — дальше будет интереснее.

250 комментариев к записи “Реверс однофазного электродвигателя на примере АИРЕ 80С2”

а кондер в этой схеме уже не нужен?

Конденсатор установлен на самом двигателе. Читайте предыдущую статью.

Возник такой вопрос. А почему если ошибочно нажать на кнопку «назад», то вначале отключится контактор К1, а потом уже сработает контактор К2. И наоборот. Как это понять по схеме?

Сергей, я в статье написал, что контактор К1 подтянут по цепи: фаза — н.з. контакт (3-4) кнопки «стоп» — н.з. контакт (3-4) кнопки «назад» — н.о. контакт (1-2) нажатой кнопки «вперед» — катушка контактора К1 (А1-А2) — ноль.

Если мы нажмем на кнопку «назад» (разомкнется н.з. контакт (3-4)), то разорвется цепь на питание катушки контактора К1.

Точно. упустил этот момент! Спасибо

Спасибо за схему. Сегодня на работе возник такой вопрос, заглянули в Интернет, увидели Вашу схему. Спасибо за идею!

Подскажите пожалуйста, можно ли применить вашу схему реверса к однофазному двинателю 220в 5аие 80с2 у2 2,2квт 2800ом мин cos0.95 кпд 76% 12,4а конденсатор 50мкф 450в.

Заранее благодарен за ответ.

Алексей, можно. Ведь это один и тот же двигатель, просто маркировался раньше он 5АИЕ, а сейчас АИРЕ.

Можно ли в данной схеме применить асинхронный двигатель 220В без конденсатора.

Да, Валерий, схему применить можно для любого двигателя. Различие будет лишь в обозначении выводов (клемм) двигателя.

Сегодня попробовал подключить по вашей схеме двигатель АИРЕ 80 с4, что то не получилось.При включении автомата начинает гудеть конденсатор (должно ли так быть?).Сам реверс при нажатии на кнопки работает, а вот при нажатии на кнопку «стоп» начинает визжать и не останавливается. Помогите пожалуйста, что не так.

Егор, Вы не правильно собрали схему — перепроверьте еще раз. Затем запустите двигатель без схемы управления — напрямую и в обратном направлении (перемычки ставьте в ручную) и послушайте гудит ли конденсатор. Гудеть не должен. После этого, если все нормально, то проверьте схему управления (реверс) без силовой нагрузки. Понажимайте кнопи «Вперед», «Назад» и «Стоп». Ошибка должна выявиться при перечисленных манипуляциях.

Добрый день!
Большое спасибо автору за статью!
У меня есть другая идея по обеспечению реверса двигателя и я хотел бы ее обсудить. Суть заключается в управлении коммутацией обмоток.
В статье про подключение двигателя показано как устанавливаются перемычки для обеспечения вращения в разные стороны, что если управлять этими перемычками? т.е. вывести непосредственно от выводов обмоток провода и кнопками коммутировать для прямого и реверсного вращения.

Валерий, в данной статье так и выполнено. Роль перемычек выполняют 2 контактора, которые своими контактами собирают схему вперед, либо назад.

имеется 3х фазный двигатель. как осущетвить его реверс с помощью предложенной схемы.

к пред комментарию: имеется ввиду зх фазный двигатель в однофазную сеть! или с 3х фазным все гараздо проще??

Валерий, про реверс трехфазного реверса есть отдельная статья, где все подробно описано: реверс трехфазного асинхронного двигателя.

Вчера сделал это: собрал схему с риверсом двигателя! Это нужно было для «оживления» полки подъемника.
К сожалению не оказалось контакторов с нормально замкнутым доп контактом. По-этому использовал ПМЛ 2100, электронную защиты выполняли кнопки пульта (КЕ-011 исп 2) там есть один нормально замкнутый и один нормально разомкнутый контакт. В цепи управления контакторами так же установлены концевые выключатели, ораничивающие ход полки подъемника.

хочу осуществить реверс 3х фазного двигателя подключенного к сети 220

Валерий, так осуществляйте, я ссылку скинул Вам в предыдущем посте, там схема подробнейшим образом описана, разницей лишь будет количество фаз питающего напряжения.

Прошу прощенья за свои вопросы-распросы. Но хотелось бы конкретней понять. Схема приведена для подключения к 3х фазной сети. Не могли бы Вы подробней расписать схему подключения реверса двигателя 380в в бытовую сеть. Т. Е. Написать что и куда!

Для заземления корпуса электродвигателя имеется отдельный болт (винт). Чаще всего он располагается в клеммной коробке или на боковой стороне. Переходите по приведенной ссылке, там есть картинка клеммной коробки и указан этот болт (винт).

Огромное спасибо за статью, без труда собрал схему, хоть сам человек далёкий от профессиональной электрики.

как подключить магнитный пускатель ПМЕ- 041

Получается что пусковая постоянно под напряхением.Позтому «раскрученый» двигатель полностью не останавливается?

На схеме надо добавить контакты блокировки между «Назад» 4 контакт и «Вперед» 1 контакт реле К2 нормальнозамкнутый и между «Вперед» 4 контакт и «Назад» 1 контакт реле К1 нормальнозамкнутый
Тогда на ходу нельзя сделать реверс без стопа.

Согласен, это называется блокировкой с помощью контакторов. У меня же блокировка реверса сделана с помощью кнопок — смысл тот же.

Здравствуйте! Помогите пожалуйста подключить однофазный эл. двигатель с реверсом, без использования магнитных пускателей и контакторов. Дело в том что мне нужно подключить так двигателеь, чтобы нажав одну кнопку он крутил в одну сторону а отпустив он стоял на месте, и также в другую сторону.Возможно ли придумать такую схему? Зарание спасибо!

Руслан, можно использовать пакетник или ключ управления с фиксацией, и напрямую управлять двигателем.

А можно подробнее об этом ключе и о пакетнике? Что они собою предаставляют? И как их правильно подключить? а на кнопки никак нельзя его подключить? просто необходимо чтобы управлять можно было кнопками из панели управления. Двигатель будет стоять на установке которая как я планирую должна перемещатся в зад и в перед нажатиями кнопками, тоесть без кнопки стоп.

Для начала нужно знать мощность двигателя, чтобы правильно выбрать номинальный ток пакетного выключателя (ПВ). Возможно, у Вас мощный двигатель, и управлять им возможно только через контактор. Всего понадобится два ПВ. Один будет собирать схему на прямое вращение, другой — на обратное. Кнопки стоп не нужно, цепь будет разрываться соответствующим ПВ. Кстати, их желательно разместить ближе к двигателю.

Руслан, вопрос. А чем Вам не угодила схема стандартного «классического» реверса?

Характеристики двигателя я изложу вечером, когда мне его привезут. Схема то нормальная, но разве не по проще будет сделать на ПВ?

И кнопочный пост занимает много места, вот по этому я и хочу как то упростить панель управления. Просто кроме этого двигателя, стоит еще 1 трехфазный и 1 однофазный двигатель, управление которыми мне надо перенести на панель. От них есть 2 пульта, с ними будет легче, я перемещу кнопки пультов на панель и все. А вот с 3-м двигателем незнаю что делать, дело в том что он от бетономешалки, и вот как к нему сделать примерно такое же управления (пультом — вперед назад без стопа) главный вопрос.

Вы совершенно не правы. Кнопочный пост, как раз таки, очень компактный. Все управление в одном месте, очень удобно, а главное — безопасно, нежели управлять напрямую.

Давайте мне привезут двигатель я напишу все его характеристики, и вы подскажете как его подключить, ок? Буду очень благодарен.

посмотрел схемку, подключения 1ф эл. двигателя с реверсом при помощи двух контакторов, все нормально, но не интересно.
объясню почему.
Чаще всего бывают ситуации, когда нужно получить
хороший пусковой момент, для этого в цепь пусковой обмотки ставим пусковой кондёр. Думаю объяснять не надо что работать он должен только на пуск и отключаться. Вопрос какую применем схему если мы имеем два пускателя, две кнопки вперед, назад, кнопку стоп, двигатель естественно с двумя кондёрами, рабочим и пусковым, Не буду
ходить вокруг до около, скажу что такая схема существует в промышленной мясорубке на 220вольт

1ф зарание благодарю

Не вижу проблемы. Можно установить пакетный выключатель или ключ (кнопку) управления с фиксацией и на время пуска подключать таким образом пусковой конденсатор. После пуска отключать. Сама схема реверса остается неизменна.

Для тех, кому нужно поинтереснее, то можно автоматизировать данный процесс — установить дополнительные контакты (приставка ПКЛ) к контактору и включать пусковые конденсаторы через реле времени или таймер.

Про принцип реверса данного двигателя (как соединены главные и вспомогательные обмотки, где подключен конденсатор и т.п.) я рассказывал подробно в этой статье.

По Вашему второму вопросу. Правильно заметили, но в данном контактора ток коммутации силовых контактов и блок-контактов одинаковый, поэтому принципиальной разницы нет.

Здравствуйте!
Подскажите, можно ли для запуска однофазного двигателя на 220в. использовать контакторы, рассчитанные на 380в.?То-же самое в реверсе.
Спасибо.

Да, Александр. Главное смотрите номинальный ток контактов контактора.

Если бы я был электриком, я бы понял вашу рекомендацию.Уточните, какой ток должен быть или в рамках каких параметров.Пускатели у меня ПМЛ-211. 380 в., 25А. Две последние буквы в названии могу указать неточно.А двигатель АИРЕ 80 С2.

Александр, если мощность двигателя 2,2 (кВт), то данные пускатели (ПМЛ-211*) применять можно.

Статью про реверс однофазного двигателя прочитал ранее, но сдесь используется контактор КМИ 11210. Как его контакты сопоставить с контактами ПМЕ 211.Например в первом есть контакты 13НО, 14 НО.Во втором таких нет, какие им соответствуют? Ну и так далее по всем контактам.Как говорится, плохо быть бестолковым.Но что поделаешь, если я гуманитарий и основ электротехники не изучал.А хочется сделать своими руками. Кроме того два контактора нужно для реверса правильно соединить между собой.Опять вопрос соотношения контактов КМИ 11210 и ПМЕ 211. Спасибо.

Разобрался со всеми вопросами.Подключил.Все работает.Теперь могу сказать, что статьи по подключению двигателей в том числе в реверсивном порядке отличные, позволяют разобраться даже «чайникам». Спасибо!

с двигателя выходят три жилы и есть конденсатор маркировка не указана питание 220 как подключить реверс

Людмила, а у Вас какой двигатель однофазный или трехфазный. Если однофазный, то нужно вызвонить рабочую и пусковую обмотки, а затем подключить пусковую через конденсатор, если трехфазный двигатель и Вы хотите подключить его в однофазную сеть, то Вам сюда.

Здравствуйте!Собрал приведенную выше схему, двигатель аналогичный.Реверс работает, а на прямое вращение срабатывает пускатель и все.Т.е пускатель включается и выключается, а вращения нет, просадки сети не наблюдается.Разобрал схему до нуля, собрал заново-то же самое.Помогите, пожалуйста найти причину, стоит работа. С уважением, Владимир.

Владимир, перепроверяйте схему подключения, тут один вариант — где то закралась ошибка в подключении. Если при прямом включении пускатель не встает на самоподхват, т.е. когда удерживаете кнопку «Вперед» пускатель включается, а когда отпускаете, то оключается, то скорее всего ошибка в подключении контакта К1 (1L1-2T1).

Схема класс!За 2 недели сыска ничего подобного не видел.Побольше бы таких учителей. Все понятно доходчиво.А вот как бы мне это дело подключить к аакаунтам автосигнализации?Какое реле вставить в цепь?Проще говоря делаю гаражные автоматические ворота распашные.Имеются 2 двигателя однофазных КД 180-4/56РБ с 2мя обмотками 4 вывода и КД 120-4/56РМ6 с тремя выводами.Оба двигателя запустил(подобрал кандеры)Теперь мне нужно что бы они работали в 2 стороны.И вместо кноп постов(я думаю)нужно реле.Помогите все это дело провернуть.

Вадим, Вы хотите управлять воротами дистанционно?

Да дистанционно и еще одна беда.Приваривал шестерню к одному из моторов,а массу сварочного аппарата(ну вот правда балбес)подсоединил на сам двигатель. Я думаю вам то не нужно дальше пояснять.Сосед помог теперь у меня 2 дв. АВЕ-071-4СМ.Просто они по габаритам больше.Хотел конструкцию покомпактнее сделать.

Вадим, скоро напишу статью о дистанционном выключателе «Сапфир», которым можно управлять с помощью любого пульта. Подождите немного или подпишитесь на новости сайта — уведомление о выходе новой статьи придет Вам на почту.

Спасибо.Жду с нетерпением.

Люди помогите! Как подключить двигатель бес пускателей с помощью только одного кнопочного поста.

Егор, нужно уточнять какой двигатель (трехфазный, однофазный), какая мощность?

Егор, для этого нужны кнопки с фиксацией. Визуально отросьте схему управления и замените нарисованные внизу контакторы К1 и К2 кнопками с аналогичным расположением контактов и перемычек.

Я уже так пробовал, но там получается, что фаза напрямую идет к двигателю и он при включении в сеть начинает сразу гудеть

Подскажите, пожалуйста, какие контакторы фирмы IEK серии КМИ (возможно аналоги других фирм) необходимо использовать для реверса однофазного двигателя мощностью 2. 2 кВт, 1400 об/мин, 13,9 А (АИРЕ 100). Заранее спасибо!

Здравствуйте! Приобрёл станок в приводе которого установлен однофазный конденсаторный двигатель на 2 кВт. При включении двигателя станка, вначале вал медленно вращается и станок очень сильно гудит (примерно 1 сек.), затем, вал набирает обороты, гудение ослабевает, но тем не менее, продолжается, и при этом станок сильно вибрирует (очень похоже на звук трансформатора). Мне объяснили это особенностью работы данного мотора. В данное объяснение я не верю. Хотелось бы услышать мнение специалиста. Спасибо.

Анатолий, интересный вопрос. Двигатель 2 (кВт) это не маломощный двигатель и при его работе в любом случае будут наблюдаться небольшие вибрации и некоторое гудение. Вам просто нужно сравнить его с работой других подобных двигателей (а лучше такого же станка) и определиться — сильная вибрация у Вас или в норме. Вибрация может возникать из-за неправильной центровки ротора или изначально «разбитого» подшипника, а может быть и особенностью станка. Смотреть нужно…

Что касаемо пуска, то его долгий разгон зависит от емкости пускового конденсатора и нагрузки на вал.

К сожалению, сравнить работу станка с подобным возможности нет. Вибрация, как мне кажется, связана с электрической частью станка (частота, по ощущениям, 50 Гц) и довольно сильная, стоя рядом на бетонном полу, ногами чувствуешь, ну а руками прикасаться не хочется. Попробую, для начала проверить электрическую схему.

Подскажите, пожалуйста, как подобрать величину и марку сопротивления для разгрузки пускового 150мкФ,400 В и рабочего 55мкФ,450 В конденсаторов двигателя АИРЕ 80 С4?

Здравствуйте.Електродвигатель однофазный АИРЕ 100S4У3 с пусковым конденсатором.Подскажите,пожалуйста,схему и комплектующие для реверса(аналогично АИРЕ80).В клемной коробке ел.дв.выводы-V2,U2,W2,W1,V1,U1.Если подключить аналогично АИРЕ80,то два выводы не задействованы.Извините,если что-то не так. Спасибо.

А ещё можно сделать реверс с помощью шести контактного тумблера-2ППН-45. Правда он рассчитан на 30 вольт, но других подходящих тумблеров большой мощности я не встречал. Крайние контакты надо соединить крест на крест и подключить к четырем клемам выводов однофазного двигателя(ели они конечно выведены с завода как надо). Но есть одно но, перед переключением реверса нужно выключать вводной автомат, и соответственно включать его после переключения тумблера.Проще собрать реверс однофазного двигателя с помощью двух реле или контакторов и одного тумблера:on-off-on небольшой мощности и естественно на 220 вольт. Таких тумблеров на 220 вольт в отличие от 2on-off-on везде можно найти.

Добрый день! Зачетная статья, очень полезная! Спасибо.
Уважаемый админ есть просьба, если не трудно, такую же схему, только с двумя кнопочными постами можете прислать?

Андрей, параллельно кнопкам «Вперед» и «Назад» первого поста нужно подключить кнопки «Вперед» и «Назад» от второго поста, а кнопки «Стоп» обоих постов подключить последовательно.

Дмитрий, добрый день.
Очень полезные статьи, спасибо.
Не откажите в помощи. Приобрёл для самодельной циркулярки двигатель ЗАО «ЭНЕРАЛ» АИРЕ80С2 2,2кВт, Iн 14,5А, КПД 73%, соsф 0,95, п 2800, Тn 7,5Нм, Tst/In 0,3, Tmax/Tn 1,7, Ist/In 3,9, С 60мкФ, масса 22кг. Он оличается от приведённого в статье конденсатором и номинальным током. Не понимаю почему, я не электрик. Подскажите пожалуйста не сложную схему включения без реверса с защитой тепловой и другими. На клемной коробке выводы и перемычки аналогичны. Буду очень признателен.

Сергей, а управлять двигателем Вы хотите кнопкой или автоматическим выключателем? Автоматическим выключателем (автоматом) конечно не рекомендуется, т.к. он предназначен для не частых коммутаций, но схема в таком случае выйдет гораздо проще.

Я предполагаю кнопкой, при чём «стоп» буду дублировать аварийной.
Здесь простота не в ущерб удобству и безопастности.

Тогда схема будет аналогичная, только Вам нужно оставить один контактор К1, а контактор К2 и его контакты исключить из схемы. Дублирование кнопки «Стоп» аварийной кнопкой осуществляется последовательным их подключением.

С этим понятно, спасибо. А указанные в схеме контактор и автомат справятся? Ведь номинальный ток по двигателю 14,5А, а пусковой много больше? И ещё хотелось бы добавить в схему тепловое реле для защиты двигателя от перегрузки, узнать параметры его настройки. Или это не актуально для этих двигателей? В Вашей схеме реле нет.

Большое Вам человеческое спасибо. Все прекрасно работает, сам не електрик но схему собрал без особого труда!

Здравствуйте.Как подключить двигатель чтоб работал в реверсе автономно через тепловой датчик для жалюзи солнечных коллекторов.Кокой двигатель применить.Спасибо.

Здравствуйте!
Получил от производителя винтовой Дровокол 220 в с двумя висящими на проводах контакторами и кнопкой СТОП\ПУСК. Хочу сам собрать схему подключения этого асинхронного однофазного двигателя с короткозамкнутым ротором АИС2У100LB2 (Воронеж) по схеме с реверсом. Подойдет ли для этого Ваша ранее опубликованная схема?
С уважением,
Виктор Медюшко

Здравствуйте!
Подскажите, как правильно подключить три трехкнопочных блока (вперед, назад, стоп) к двум контакторам и одному однофазному электродвигателю. Это нужно для организации подъемника в доме, один блок кнопок наверху, один внизу, один на самом подъемнике.
Заранее огромное спасибо!

Уважаемый, Админ, удивительно встретить в настоящее время, глубокого и авторитетного специалиста-практика с прекрасным знанием собственного дела. Я на базе среднего черноморского сейнера построил морскую парусную шхуну. Многое воплощено, но в плане электрики — провал в оригинальных решениях. Может Вам будет интересно приложить свой опыт к моим проблемам. Я нахожусь в Москве (не знаю где Вы). Буду рад ответу. С уважением, Леонид.

Леонид, большое спасибо. Проживаю я от Москвы около 2000 километров, поэтому смогу проконсультировать только дистанционно и то, при условии, что мои знания в данной сфере будут актуальны для Вас. Все вопросы задавайте в личную почту — Виталий дал ссылку на форму обратной связи.

Виталию: большоооое спасибо за участие! Воспользуюсь — непременно. А 2000км — для меня не предел. Попробовал написать…. но «Админ» — не имя…. даже не знаю как обратиться….. а на мыло так ничего и не пришло….чо делать, если пообщаться хочется лично. ведь и тел. я давал. Откликнитесь Админ.
С уважением, Леонид.

Если ваш стартер имеет постоянные магниты, реверс возможен. Если внутри не магниты, а, скорее всего, обмотки возбуждения, то без переделки реверс невозможен. Придется обмотку возбуждения- 2 секции на статорных башмаках выводить на улицу и коммутировать для получения нужного направления вращения. Менять полярность можно либо на якоре, либо на статоре.

Посмотрел схему- там 4 башмака, правда, это ничего не меняет, т.к. все обмотки там последовательно.

Уважаемый, ПАВ, увы: я понятия не имею обмотки там или магниты, тем более «башмаки» там или «туфли»(шутка)… для этого надо разобрать стартер…. мне, ведь, надо переключение направления вращения винта «ноги», а каким образом и с помощью чего это можно сделать — я и спрашиваю у вас — спецов! К тому же я далеко не форумщик, хотя схемы Эл. понимаю. НЕ электрик — практик, поэтому мне и трудно, да и времени разбираться( учиться заново)- нет! Хоть и имею 2-а высших радиоэлектронных образования, да всё было давно, а занимался другими вещами…. Помогите — что к чему подключать, схема, да и возможно ли? Может форумчане предложат более грамотные решения.
С уважением и надеждой!

Друзья мои, проблем — много и все по электрике ( остальное-решаю сам),
кто может — помогайте дружеским профессиональным советом, без дурацких шуток и подколок. Заранее благодарен!

Задача №2: (не знаю как вставить фотографию) на площадке мачт корабля (1х1 м) установлено оборудование: прожектора, громкоговоритель,датчики… и пр.пр….. вес около 10 кг — надо плавно вручную регулировать направление на выбранный объект — угол поворота — дистанционно из ходовой рубки. Обычно для этого раньше применялся следящий привод — с сельсин-датчиком и сельсин-приёмником… есть ли такие с питанием 24 вольта?… Может есть решение по-проще ….

Леонид, я же и пытаюсь, без продколок, сказать вам, как это сделать! Там, на статоре есть 4 плоских башмака, на которых есть 4 последовательно включенных обмотки толстым проводом- шиной. С ними ничего не надо делать- снимать и т. п., а только вывести их, удлинив выводы пайкой к гибким многожильным проводам такого же примерно сечения.
Т.к. якорные обмотки через щетки уже одним концом сидят на корпусе статора, то вывести наружу надо также тот провод, что раньше был соединен со статорными обмотками.Если и так сложно, дайте Е-мелю, нарисую, т.к. тут это невозможно.

Леонид, у стартера СТ-25 возбуждение двигателя осуществляется с помощью обмотки возбуждения ОВ (состоит из 4 последовательных секций), включенной последовательно с якорем. При смене полярности на АКБ вращение не изменится, т.к. полярность изменится одновременно, и на ОВ, и на якоре. Для реверса нам нужно изменить полярность, либо на обмотке возбуждения ОВ, либо на якоре. Лучше изменять полярность на якоре.

Для этого нужно вывести 4 вывода наружу: два от обмотки возбуждения и два от якоря, т.е. от щеток. Обмотку возбуждения нужно запитать через диодный мост (диоды выбрать по току). Теперь при смене полярности на АКБ, на ОВ она останется прежней из-за диодного моста, а на якоре изменится, что приведет к реверсу двигателя постоянного тока.

ПАВ, схемку можете скинуть через меня. Я сейчас тоже нарисую свой вариант.

С интересом жду схемы, с уважением, Леонид.

Админу: при наведении курсора на раздел «электрооборудование» — на экране видно всё до УЗО, а «ЭЛЕКТОДВИГАТЕЛИ» — только верхушки букв… кстати: друзья подсказали!

Админ, для реверса достаточно менять полярность ОВ, не трогая сам якорь, тем паче, что там уже есть нормальный контакт с корпусом. Коммутировать два вывода ОВ не так и сложно.
Леонид, безусловно, тащить провода силовые так далеко- не совсем правильно. Для того и есть всякие контакторы, в т.ч. и с катушкой на 24 вольта. Те же судовые или авиационные, например ТКД, ТКС, КМ,КП.

Т.к. ваш стартер не будет вращать холодную махину дизеля К-700, токи, естественно, потребуются поменьше, сколько- сказать трудно, т.к. тут, я тАк думаю, имеет значение и шаг винта, и диаметр, т.е. я бы начал с экспериментов с АКБ прямо на месте с измерением тока.

разборка СТ-25 …. не получается сбросить ссылку, но если набрать в яндексе «ЯМЗ 238 Б Стартер СТ-25″ то там есть полный сборочный чертёж… по-моему на нём можно пририсовать схему новой коммутации и подключения диодного моста…. правда так и не нашёл величины токов для подборки диодов…. или по методу ПАВа замерять токи при нормальном включении… так я понял.

Да, каюсь, про обороты забыл…Печалька…
Но если там есть встроенный редуктор, о чем упоминают ваши коллеги- лодочники, то 7 тысяч об/мин будет на якоре, на выходе- носке стартера таки меньше. Мощность, я уверен, требуемая для пуска такого мотора, как ЯМЗ и перелопачивания воды, прямо зависящая от параметров движителя таки разные, хоть закройте меня в гастрономе! Тем более, что винт это- вспомогательный, а не главный.
Если глянуть на схему стартера, поз. 11 и 49 так и обозначены «катушка», вот эти все катушки и надо выводить на улицу, заодно и тот вывод щеток, что с ними был соединен.
Искать диоды и трансформатор для такого выпрямителя, не зная потр. тока- смысла не вижу совсем, как и неизвестно пока- может там и 12 вольт достаточно, т.к. опять же, все те же требуемые обороты, которые связаны прямо с напряжением.

— ведь это все возможные варианты. ПРЕПОЧТИТЕЛЬНО что.

И, если не трудно, — схему Э3(электрическую принципиальную)…. плиз!

Реверс обмотки возбуждения я имел в виду такой- те два вывода, которые вы выведете наружу должны меняться местами(условно) и включаться всяк раз последовательно с якорем.
Надо узнать у уважаемого админа, как прикреплять схему, тогда проще станет.

Леонид, схемка у меня готова. Если вечером доберусь до компьютера, то скину Вам на почту.

ПАВ, Ваш вариант Вы можете скинуть через меня.

Админу:Большое спасибо, схема абсолютно прозрачно грамотная и понятная… и комментарии. Буду пробовать, СПАСИБО за добрые пожелания. ….
ПАВу: Спасибо за участие… вот только бы ещё цифровые обозначения элементов на схеме расшифровать….

Что касается токов……. мощность стартера=8 Квт, напряжение=24 вольта, следовательно, по закону Ома, ток = 8000вт/24в =333,34 Амп, наверное диодов по 500Ампер хватит. Логично.

Нет, не совсем, т.к у стартеров указывается не потребляемая, а мощность на валу. И не просто так, а при заданном крутящем моменте. А еще для стартеров нормируется ток при нормированном тормозном моменте. Сами считайте- стартер ВАЗ СТ221 при заявленной мощности 1,3 кВт должен был бы потреблять всего 1300:12=108 ампер, такой ток кратковременно обеспечит АКБ меньшей емкости, чем 6СТ55 с током реальным 300…ампер.
Да и не получите вы от выпрямителя в однофазной сети при таком токе потребления нормальное питание мотора, которое вы рассчитали. Все-таки не торопитесь, попытайтесь измерить ток с винтом.
И еще раз- РАЗНЫЕ это нагрузки- крутить винт в воде и коленвал мотора с густым маслом на холоде.
Вот данные справочника «Электрооборудование автомобилей», про ваш стартер там нет, но есть близкий- СТ103:
24 В, 5,2 кВт, потр. ток на ХХ 110 А(не более), 5000 об/мин, тормозной момент 60Н*м, потр. ток 825 А.

Добрый день. Собрал вашу схему именно с таким двигателем и для буровой. Но хотелосьбы узнать в какую часть схемы мне поставить именно пусковой кондер (120МКФ — 400В). У меня запуск в среде глин, суглинков итд, очень проблематичен и приходится газовым ключом создавать момент (((. И желательно чтоб я мог нажатием кнопки в момент вращения придать ему мощности этим кондером(естественно кратковременно).

Источник

Видео

Как сделать реверс асинхронного двигателя в однофазной сети 220 В

Реверс однофазного двигателя. Простая схема.

Реверс асинхронного двигателя своими руками

Изменение направления вращения однофазного асинхронного двигателя.

РЕВЕРС ОДНОФАЗНОГО ДВИГАТЕЛЯ КНОПКАМИ

Как подключить реверс двигателя от стиральной машины к 220 легко

Реверс однофазного электродвигателя 220В. Схема и испытание.

Самое простое подключение реверса двигателя от стиральной машины ч.2

Реверс асинхронного электродвигателя в сети 220 Вольт.

Как подключить однофазный двигатель, что-бы он крутился в другую сторону

Реверс однофазного конденсаторного двигателя — Всё о электрике

25. 10.2019

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

1 схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже.
3 схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.
2 схема — подключения однофазного двигателя — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и используется чаще всего. Она на втором рисунке. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Реверс однофазного двигателя

Но совсем другое дело, если ротор подтолкнуть, – тогда он продолжит вращение в том же направлении, что и стартовый толчок, ведь теперь не только по закону электромагнитной индукции в роторе наведутся ЭДС и возникнут соответствующие токи, которые по закону Ампера станут от магнитного поля отталкиваться, но и (поскольку ротор уже имеет вращение) результирующий момент по направлению толчка окажется большим, чем момент против направления толчка. В итоге получим продолжение вращения ротора.

Чтобы пусковая обмотка смогла ротор в начальный момент толкнуть, она должна быть не просто смещена в пространстве относительно рабочей обмотки, но еще и ток в ней должен быть сдвинут по фазе относительно тока рабочей обмотки, тогда совместное действие двух этих обмоток статора окажется эквивалентно не просто пульсирующему магнитному полю, но уже вращающемуся магнитному полю. А это – как раз то, что необходимо для разгона ротора в момент пуска однофазного двигателя.

Реверсивное подключение однофазного асинхронного двигателя своими руками

Постановка задачи

Уточним важные моменты:

Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
Направление вращения ротора обозначено с помощью стрелок.

Вариант 1: переподключение рабочей намотки

Из корпуса должны выходить четыре провода. 2 из них соответствуют началам рабочей и пусковой намоток, а 2 – их концам. Определите, какая пара принадлежит только рабочей обмотке.
Вы увидите, что к этой паре подсоединены две линии: фаза и ноль. При отключенном двигателе произведите реверс путем перекидывания фазы с начального контакта намотки на конечный, а нуля – с конечного на начальный. Или наоборот.

Вариант 2: переподключение пусковой намотки

Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечены коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.

В этом случае поступают так:

Снимают конденсатор с начального вывода А;
Подсоединяют его к конечному выводу D;
От проводов А и D, а также фазы, пускают отводки (можно сделать реверс с использованием ключа).

Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:

Длина пусковой и рабочей намоток одинакова;
Площадь их поперечного сечения соответствует друг другу;
Эти провода изготовлены из одного и того же материала.

Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.

Осуществить реверс асинхронного мотора 220В просто, если концы обмоток отводятся из корпуса наружу. Сложнее его организовать, когда выводов всего три. Рассмотренный нами третий способ реверсирования подходит только для кратковременного включения двигателя в сеть. Если работа с обратным вращением обещает быть продолжительной, то мы рекомендуем вскрыть коробку для переключения методами, описанными в 1 и 2 варианте: так безопасно для агрегата, и сохраняется КПД.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Однофазный двигатель 220В — как поменять вращение. Схема

Содержание

Однофазный двигатель 220В — постановка задачи
Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)
Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)
Вариант 3: смена пусковой обмотки на рабочую, и наоборот
Важно понимать

Однофазный двигатель 220В — постановка задачи

Схема подключения однофазного двигателя

Уточним важные моменты:

Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
Направление вращения ротора обозначено с помощью стрелок.

Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)

Из корпуса должны выходить четыре провода. 2 из них соответствуют началам рабочей и пусковой намоток, а 2 – их концам. Определите, какая пара принадлежит только рабочей обмотке.
Вы увидите, что к этой паре подсоединяются две линии: фаза и ноль. При отключенном двигателе произведите реверс путем перекидывания фазы с начального контакта намотки на конечный, а нуля – с конечного на начальный. Или наоборот.

Схема подключения однофазного двигателя

Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)

Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.

Переподключение пусковой намотки

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Смена пусковой обмотки на рабочую, и наоборот

В этом случае поступают так:

Снимают конденсатор с начального вывода А;
Подсоединяют его к конечному выводу D;
От проводов А и D, а также фазы, пускают отводки (можно сделать реверс с использованием ключа).

Схема подключения однофазного двигателя

Важно понимать

Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:

Длина пусковой и рабочей намоток одинакова;
Площадь их поперечного сечения соответствует друг другу;
Эти провода изготавливаются из одного и того же материала.

Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.

Ещё по теме:
— Схемы подключения асинхронного и синхронного однофазных двигателей
— Схемы подключения электродвигателя через конденсаторы
— Реверсивная схема подключения электродвигателя
— Плавный пуск электродвигателя своими руками
—В чем разница асинхронного и синхронного двигателей
— Переделка электрического двигателя с 380 на 220 Вольт
— Как проверить электродвигатель
— Ремонт электродвигателей

Асинхронный двигатель как запустить в другую сторону — mad wheels

Как видите, судить о конструкции асинхронного двигателя по количеству выведенных проводов на клеммнике от обмоток статора можно, но вероятность ошибки довольно высока. Нужен более тщательный анализ его устройства.

Где и в каких условиях хранился статор не всегда известно. Если он находился без защиты от атмосферных осадков или внутри влажных помещений, то его изоляция требует сушки.

В домашней обстановке разобранный статор можно поместить в сухую комнату для просушки. Ускорить процесс допустимо обдувом вентилятора или нагревом обычными лампами накаливания.

Обращайте внимание, чтобы разогретое стекло лампы не касалось провода обмоток, обеспечивайте воздушный зазор. Окончание процесса сушки связано с восстановлением свойств изоляции. Этот процесс необходимо контролировать замерами мегаомметром.

Привожу выдержку из книги Алиева И И про асинхронные двигатели, вернее таблицу основных электрических характеристик.

А еще здесь не указаны более новые разработки, называемые АЭД — асинхронные энергосберегающие двигатели, обеспечивающие:

Их конструкторское отличие: внутри зубцов сердечника статора выполнены углубления. В них жестко вставлены постоянные магниты, взаимодействующие с вращающимся магнитным полем.

Во всем этом многообразии вам предстоит разбираться самостоятельно с неизвестной конструкцией. Здесь большую помощь может оказать техническое описание или шильдик на корпусе.

Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.

Например, мы определили, что из статора выходят четыре или три провода. Вызваниваем между ними активное сопротивление омметром и определяем пусковую и рабочую обмотку.

Допустим, что у четырех проводов между собой вызваниваются две пары с сопротивлением 6 и 12 Ом. Скрутим произвольно по одному проводу от каждой обмотки, обозначим это место, как «общий провод» и получим между тремя выводами замер 6, 12, 18 Ом.

Точками на этой схеме я обозначил начала обмоток. Пока на этот вопрос не обращайте внимание. Но, к нему потребуется вернуться дальше, когда возникнет необходимость выполнять реверс.

Цепочка между общим выводом и меньшим сопротивлением 6Ω будет главной, а большим 12Ω — вспомогательной, пусковой обмоткой. Последовательное их соединение покажет суммарный результат 18 Ом.

Дальше нам понадобиться кнопка ПНВС, специально созданная для запуска однофазных асинхронных двигателей. Ее электрическая схема представлена тремя замыкающими контактами.

Но, она имеет важное отличие от кнопки запуска трехфазных электродвигателей ПНВ: ее средний контакт выполнен с самовозвратом, а не фиксацией при нажатии.

Это означает, что при нажатии кнопки все три контакта замыкаются и удерживаются в этом положении. Но, при отпускании руки два крайних контакта остаются замкнутыми, а средний возвращается под действием пружины в разомкнутое состояние.

Эту кнопку и клеммы вывода обмоток статора из электродвигателя соединяем трехжильным кабелем так, чтобы на средний контакт ПНВС выходил контакт пусковой обмотки. Выводы П и Р подключаем на ее крайние контакты и помечаем.

С обратной стороны кнопки между контактами пусковой и рабочей обмоток жестко монтируем перемычку. На нее и второй крайний контакт подключаем кабель питания бытовой сети 220 вольт с вилкой для установки в розетку.

При включении этой кнопки под напряжение все три контакта замкнутся, а рабочая и пусковая обмотка станут работать. Буквально через пару секунд двигатель закончит набирать обороты, выйдет на номинальный режим.

Это самая доступная схема подключения асинхронного двигателя с пусковой обмоткой для домашнего мастера. Однако, она требует наличия кнопки ПНВС.

Если ее нет, а электродвигатель требуется срочно запустить, то ее допустимо заменить комбинацией из двухполюсного автоматического выключателя и обычной электрической кнопки соответствующей мощности с самовозвратом.

Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.

Все запуски электродвигателей и любого электрического оборудования всегда выполняйте с защитой этих цепей автоматическими выключателями. Они предотвратят развитие аварийных ситуаций при возникновении любых случайных ошибок.

С целью закрепления материала по этой теме рекомендую посмотреть видеоролик владельца Oleg pl. Он как раз показывает конструкцию встроенного центробежного регулятора, предназначенного для автоматического отключения вспомогательной обмотки.

Статор с обмотками для запуска от конденсаторов имеет примерно такую же конструкцию, что и рассмотренная выше. Отличить по внешнему виду и простыми замерами мультиметром его сложно, хотя обмотки могут иметь равное сопротивление.

Ориентируйтесь по заводскому шильдику и таблице из книги Алиева. Такой электродвигатель можно попробовать подключить по схеме с кнопкой ПНВС, но он не станет раскручиваться.

Ему не хватит пускового момента от вспомогательной обмотки. Он будет гудеть, дергаться, но на режим вращения так и не выйдет. Здесь нужно собирать иную схему конденсаторного запуска.

2 конца разных обмоток подключают с общим выводом О. На него и второй конец рабочей обмотки подают через коммутационный аппарат АВ напряжение бытовой сети 220 вольт.

В качестве коммутационного аппарата можно использовать сдвоенный автоматический выключатель, рубильник, кнопки типа ПНВ или ПНВС.

Эта схема используется для легкого запуска конденсаторных электродвигателей, включаемых в работу без тяжелой нагрузки на привод, например, вентиляторы, наждаки.

Если же в момент запуска необходимо одновременно раскручивать ременную передачу, шестеренчатый механизм редуктора или другой тяжелый привод, то в схему добавляют пусковой конденсатор, увеличивающий пусковой момент.

Ее контакт с самовозвратом подключается на вспомогательную обмотку через дополнительный пусковой конденсатор Сп. Второй конец его обкладки соединяется с выводом П и рабочей емкостью Ср.

Дополнительный конденсатор в момент запуска электродвигателя с тяжелым приводом помогает ему быстро выйти на номинальные обороты вращения, а затем просто отключается, чтобы не создавать перегрев статора.

Эта схема таит в себе одну опасность, связанную с длительным хранением емкостного заряда пусковым конденсатором после снятия питания 220 при отключении электродвигателя.

При неаккуратном обращении или потере внимательности работником ток разряда может пройти через тело человека. Поэтому заряженную емкость требуется разряжать.

В рассматриваемой схеме после снятия напряжения и выдергивания вилки со шнуром питания из розетки это можно делать кратковременным включением кнопки ПНВС. Тогда емкость Сп станет разряжаться через пусковую обмотку двигателя.

Однако не все люди так поступают по разным причинам. Поэтому рекомендуется в цепочку пуска монтировать два дополнительных резистора.

Сопротивление Rр выбирается номиналом около 300÷500 Ом нескольких ватт. Его задача — после снятия напряжения питания осуществить разряд вспомогательной емкости Сп.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Добавление резисторов в схему пуска электродвигателя повышает безопасность его эксплуатации, автоматически ограничивает протекание емкостного тока разряда заряженного конденсатора через тело человека.

Дело в том, что величину пусковой и рабочей емкости для конденсаторного запуска однофазного АД завод определяет индивидуально для каждой модели и указывает это значение в паспорте.

Отдельных формул для расчета, как это делается для конденсаторного запуска трехфазного двигателя в однофазную сеть по схемам звезды или треугольника просто нет.

Вам потребуется искать заводские рекомендации или экспериментировать в процессе наладки с разными емкостями, выбирая наиболее оптимальный вариант.

Владелец
видеоролика “I V Мне интересно” показывает способы оптимальной настройки параметров схемы запуска конденсаторных двигателей.

Высока вероятность того, что АД запустили по одному из вышеперечисленных принципов, а он крутится не в ту сторону, что требуется для привода.

Другой вариант: на станке необходимо обязательно выполнять реверс для обработки деталей. Оба эти случаи поможет реализовать очередная разработка.

Возвращаю вас к начальной схеме, когда мы случайным образом объединяли концы главной и вспомогательной обмоток. Теперь нам надо сменить последовательность включения одной из них. Показываю на примере смены полярности пусковой обмотки.

В принципе так можно поступить и с главной. Тогда ток по этой последовательно собранной цепочке изменит направление одного из магнитных потоков и направление вращения ротора.

Для одноразового реверса этого переключения вполне достаточно. Но для станка с необходимостью периодической смены направления движения привода предлагается схема реверса с управлением тумблером.

Этот переключатель можно выбрать с двумя или тремя фиксированными положениями и шестью выводами. Подбирать его конструкцию необходимо по току нагрузки и допустимому напряжению.

Пускать токи через тумблер лучше от вспомогательной обмотки, ибо она работает кратковременно. Это позволит продлить ресурс ее контактов.

Для условий тяжелого запуска параллельно основному конденсатору через средний контакт с самовозвратом кнопки ПНВС подключают дополнительный конденсатор. Эту схему не рисую, она показана раньше.

Переключать положение тумблера реверса необходимо исключительно при остановленном роторе, а не во время его вращения. Случайная смена направления работы двигателя под напряжением связана с большими бросками токов, что ограничивает его ресурс.

Поэтому место расположения тумблера реверса на станке необходимо выбирать так, чтобы исключить случайное оперирование им во время работы. Устанавливайте его в углублениях конструкции.

Если у вас еще остались неясные моменты про однофазный асинхронный двигатель и схему подключения, то задавайте их в комментариях. Обязательно обсудим.

Трехфазный асинхронный электродвигатель и подключение его к электрической сети часто вызывает массу вопросов. Поэтому в нашей статье мы решили рассмотреть все нюансы, связанные с подготовкой к включению, определением правильного способа подключения и, конечно, разберём возможные варианты схем включения двигателя. Поэтому не будем ходить вокруг да около, а сразу приступим к разбору поставленных вопросов.

Подготовка асинхронного электродвигателя к включению

Определение начала и конца обмотки
Выбор схемы подключения электродвигателя

Схема прямого включения асинхронного электродвигателя
Схема реверсивного включения электродвигателя

Подготовка асинхронного электродвигателя к включению

Виды электродвигателей

На самом первом этапе нам следует определиться с типом двигателя, который мы собрались подключать. Это может быть трехфазный асинхронный двигатель с короткозамкнутым или фазным ротором, двух- или однофазный двигатель, а может быть и вовсе синхронная машина.

Помочь в этом может бирка на электродвигателе, на которой указана нужная информация. Иногда это можно сделать чисто визуально — так как мы рассматриваем подключение трехфазных электрических машин, то двигатель с короткозамкнутым ротором не имеет коллектора, а машина с фазным ротором имеет таковой.

Трехфазный асинхронный электродвигатель имеет шесть выводов. Это три обмотки, каждая из которых имеет начало и конец.

Для правильного подключения мы должны определить начало и конец каждой обмотки. Существует множество вариантов того, как это сделать — мы остановимся на наиболее простых из них, применимых в домашних условиях.

Обмотки статора электродвигателя

ЭДС при различных вариантах соединения обмоток электродвигателя

Схема определения начала и конца обмоток электродвигателя

Выбор схемы подключения электродвигателя

Практически любой асинхронный электродвигатель имеет два варианта подключения – это звезда или треугольник. В первом случае обмотки подключаются на фазное напряжение, во втором на линейное напряжение.

Электродвигатель асинхронный трехфазный и подключение звезда–треугольник зависит от особенностей обмотки. Обычно оно указано на бирке двигателя.

Номинальные параметры на бирке электродвигателя

Разница между схемами соединения «звезда» и «треугольник»

Подключение асинхронного электродвигателя

Электродвигатель асинхронный трехфазный и схема подключения зависят от ваших потребностей. Наиболее распространенным вариантом является схема прямого включения, для двигателей, подключенных схемой «треугольника», возможна схема включения на «звезде» с переходом на «треугольник», при необходимости возможен вариант реверсивного включения.

В нашей статье мы рассмотрим наиболее популярные схемы прямого включения и прямого включения с возможностью реверса.

Схема прямого включения асинхронного электродвигателя

В предыдущих главах мы подключили обмотки двигателя, и вот теперь пришло время включения его в сеть. Двигатели должны включаться в сеть при помощи магнитного пускателя, который обеспечивает надежное и одновременное включение всех трех фаз электродвигателя.

Пускатель в свою очередь управляется кнопочным постом – те самые кнопки «Пуск» и «Стоп» в одном корпусе.

Трехполюсный автоматический выключатель

Номинальные параметры пускателей

Кнопочный пост на две кнопки

Таблица выбора сечения провода

Обратите внимание! Вместо автомата вполне возможно применение предохранителей. Только их номинальный ток должен соответствовать номинальному току двигателя. А также должен учитывать пусковой ток, который у разных типов двигателей колеблется от 6 до 10 крат от номинального.

Обратите внимание! Подключение фазных выводов к контактам пускателя и автомата не имеют значения. Если после первого пуска мы определим, что вращение неправильное, мы сможем легко его изменить. Цепь заземления двигателя подключается помимо всех коммутационных аппаратов.

Схема подключения первичных и вторичных цепей схемы включения электродвигателя

Теперь рассмотрим более сложную схему вторичных цепей. Для этого нам, прежде всего, как на видео, следует определиться с номинальными параметрами катушки пускателя. Она может быть на напряжение 220В или 380В.

Расположение элементов пускателя

Нормально закрытые и нормально открытые контакты

Подключение кнопки «Пуск» и «Стоп»

Схема реверсивного включения электродвигателя

Распространенным вариантом подключения асинхронного электродвигателя является вариант с использованием реверса. Такой режим может потребоваться в случаях, когда необходимо изменять направление вращения двигателя в процессе эксплуатации.

Схема реверсивного подключения электродвигателя с катушкой пускателя на 220В

Способы подключения асинхронного трехфазного электродвигателя зависят от типа двигателя, схемы его соединения и задач, которые стоят перед нами. Мы привели лишь самые распространенные схемы подключения, но существуют и еще более сложные варианты. Особенно это касается асинхронных машин с фазным ротором, которые имеют функцию торможения.

Содержание

Как подключить асинхронный двигатель
Почему сгорит электродвигатель при неправильном соединении
Почему при подключении звездой, ток не становится меньше (при неизменной нагрузке)
Схема подключения обмоток электродвигателя звездой
Схема подключения обмоток электродвигателя треугольником
Почему при пуске применяют схему звезда-треугольник
Будьте внимательны!!!
Подводим итоги:

Дорогие читатели, а вы знаете как подключить асинхронный двигатель?

В этой статье я подробно расскажу как подключить асинхронный двигатель. А также Вы узнаете много разных нюансов при подключении электродвигателя.

Перед чтением этой статьи рекомендую прочитать статью «Что такое мощность» .

Как подключить асинхронный двигатель

Специалист перед подключением электродвигателя всегда поглядит на его шильдик и ознакомится со схемой подключения обмоток электродвигателя.

Так же бывают двигатели на 220/380 вольт:

По шильдику видно, что если у нас напряжение в сети 220 вольт, то подключаем треугольником. Следовательно, если 380 вольт, то звездой.

Теперь Вы уже хотя бы понимаете, как подключить асинхронный двигатель, ориентируясь на шильдик.

Почему сгорит электродвигатель при неправильном соединении

Дело в том, что при соединении обмоток треугольником, на каждую обмотку приходится линейное напряжение 380 вольт,

а при соединении звездой фазное — 220 вольт.

В итоге нам надо поддерживать требуемую мощность на валу двигателя, а напряжение упало с 380 вольт до 220 вольт (переключили обмотки с треугольника на звезду), что же делать? Ток всё сделает за нас. Он начнёт расти.

Это формула для однофазной сети, но для понимания сути пойдёт.

Где, P- мощность, U-напряжение, I-ток.

Подставим в нашу формулу выдуманные значения и получим следующее: 440=220*2, а теперь уменьшим напряжение в два раза, 440=110*4. Увидели? Напряжение уменьшили в два раза, но, чтобы поддержать заданную мощность у нас вырос ток в два раза.

Почему при подключении звездой, ток не становится меньше (при неизменной нагрузке)

При соединении обмоток электродвигателя треугольником фазный ток в 1.73 раза меньше линейного.

А теперь мы переключим двигатель с треугольника на звезду, но нагрузка на валу двигателя остаётся таже самая.

Потому что ток будет компенсировать падение напряжения на обмотке, которое у нас упало в 1,73 раза. Значит ток вырастит в 1,73 раза. Двигатель греется и если отсутствует защита — сгорает. А двигатель стоит немалых денег, поэтому Вы должны знать как подключить асинхронный двигатель!

Еще один пример для понимания. Обратите внимание на следующий шильдик электродвигателя:

Соединяем двигатель треугольником и подаём напряжение 220 вольт. Ток (линейный) по шильдику равен 38,3 Ампер. Следовательно, фазный будет равен 38,3/1,73= 22,2 Ампер. Т.е мы определили, что фазный номинальный ток для обмотки = 22,2 Ампер. Поехали дальше…

А теперь соединяем обмотки электродвигателя звездой и подаём напряжение 380 Вольт. Ток будет равен 22,2 Ампер. В звезде линейный ток равен фазному току.

При треугольнике и питающем напряжении 220 вольт, фазный ток равен 22,2 Ампер.

При звезде и питающем напряжении 380 вольт, фазный ток равен 22,2 Ампер. Следовательно мощность у двигателя будет одинаковая при таких подключениях.

А, что если мы соединим этот двигатель звездой и подадим напряжение 220 вольт. На обмотку будет приходиться уже 127 Вольт. Поэтому ток будет компенсировать падение напряжение на обмотке в 1,73 раза и будет равен 38,3 Ампер. А обмотка у нас рассчитана на 22,2 Ампер. Двигатель сгорит.

Схема подключения обмоток электродвигателя звездой

Вот так выглядит борно электродвигателя и здесь обмотки соединены звездой. Т.е. концы обмоток соединены в одной точке.

Фазное и линейное напряжение при соединении обмоток в звезду разное, а ток одинаковый.

А теперь давайте найдём полную мощность, развиваемую электродвигателем.

Полная мощность в трёхфазной системе равна сумме полных мощностей трёх фаз:

И теперь формула полной мощности будет выглядеть вот так:

А чтобы найти активную мощность применим следующую формулу:

Из формулы активной мощности выразим ток:

Схема подключения обмоток электродвигателя треугольником

Вот так выглядит борно электродвигателя и здесь обмотки соединены треугольником. Т.е. конец обмотки соединён с началом следующей обмотки.

Фазное и линейное напряжение равны. Линейный ток в 1,73 раза больше фазного.

Формула полной мощности будет выглядеть вот так:

А чтобы найти активную мощность применим следующую формулу:

Из формулы активной мощности выразим ток:

Поэтому и говорят, что мощность при подключении обмоток электродвигателя звездой меньше, чем при соединении треугольником.

Почему при пуске применяют схему звезда-треугольник

Но не забываем, что закон Ома действует только в момент пуска электродвигателя. Когда двигатель выходит на номинальные обороты, ему необходимо поддерживать мощность, которая присутствует на валу. А так как напряжение при звезде меньше в 1.73 раза, то начинает подниматься ток, чтобы компенсировать падение напряжения на обмотках электродвигателя.

Бывает попадаются шильдики электродвигателей, которые путают электриков, и они могут допустить ошибку при подключении. Например: Написана буква V, под ней нарисован треугольник, а внизу два напряжения 400 Вольт на 50 Герц и 460 Вольт на 60 Герц. Специалист думает, что буква V-это значок звезды, а так как у него напряжение 400 Вольт, то подключает звездой. А на самом деле этот движок рассчитан на одно лишь подключение- треугольником. А буква V обозначает напряжение.

При треугольнике линейное и фазное напряжение равны (т.е на обмотку подаётся линейное напряжение), а линейный ток больше фазного в 1,73 раза.
При звезде фазное напряжение на обмотке в 1,73 раза меньше линейного, а линейный ток равен фазному.
Если нагрузка на валу двигателя не меняется и мы делаем переключение с треугольника на звезду, то ток начнёт расти. Ток растёт, потому что при звезде у нас уменьшилось напряжение на обмотке в 1,73 раза. И, чтобы компенсировать падение напряжения, начинает увеличиваться ток.
Звезду применяют для уменьшения пусковых токов. В момент пуска формула мощности не действует, а действует закон Ома. Чем меньше напряжение, тем меньше ток.

Рис. 1 Схема подключения двигателя однофазного асинхронного двигателя с пусковым конденсатором.

Задача.

Вариант №1

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения рабочей обмотки.

Вариант №2

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения пусковой обмотки.

Важное замечание.

Рис.4 При таком подключении обмоток двигателя, реверс невозможен.

Рис. Нестандартный реверс асинхронного двигателя

Изготовление самодельных станков и механизмов требует наличия источника крутящего момента, способного развивать высокую механическую мощность на валу привода при питании от сети 220 вольт.

Для этих целей подходит электродвигатель от бетономешалки, стиральной машины, другого оборудования или просто приобретенный в продаже.

В статье я рассказываю все про однофазный асинхронный двигатель, схема подключения которого зависит от внутренней конструкции и может быть выполнена с пусковой обмоткой или конденсаторным запуском.

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Перед первым включением любого электродвигателя необходимо уточнить его устройство: конструкцию статора и ротора, состояние подшипников.

На собственном и чужом опыте могу заверить, что проще раскрутить несколько гаек, осмотреть внутреннюю конструкцию, выявить дефекты на начальном этапе и устранить их, чем после запуска в непродолжительную работу заниматься сложным ремонтом, который можно было предотвратить.

Важное предупреждение

Начинающие электрики довольно часто сами создают неисправности двигателя, нарушая технологию его разборки, работая обычным молотком: разбивают грани вала.

Для сохранения структуры деталей без их повреждения необходимо использовать специальный съемник подшипников электродвигателя.

В самом крайнем случае, когда его нет, удары молотком наносят через толстые пластины из мягкого металла (медь, алюминий) или плотную сухую древесину (яблоня, груша, дуб).

Как состояние подшипников влияет на работу двигателя

Любой асинхронный электродвигатель (АД) имеет ротор с короткозамкнутыми обмотками. В них наводится ток, создающий магнитный поток, взаимодействующий с вращающимся магнитным полем статора, которое и является его источником движения.

Ротор внутри корпуса крепится на подшипниках. Их состояние сильно влияет на качество вращения. Они призваны обеспечить легкое скольжение вала без люфтов и биений. Любые нарушения недопустимы.

Дело в том, что обмотку статора можно рассматривать как обыкновенный электромагнит. Если у ротора разбиты подшипники, то он под действием магнитного поля станет притягиваться, приближаясь к статорной обмотке.

Зазор между вращающейся и стационарной частями очень маленький. Поэтому касания или биения ротора могут задевать, царапать, деформировать статорные обмотки, безвозвратно повреждая их. Ремонт потребует полной перемотки статора, а это весьма сложная работа.

Обязательно разбирайте электродвигатель перед его подключением, тщательно осматривайте всю его внутреннюю конструкцию.

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Домашнему мастеру чаще всего попадают электродвигатели, которые уже где-то поработали, а, возможно, и прошли реконструкцию или перемотку. Никто об этом обычно не заявляет, на шильдиках и бирках информацию не меняют, оставляют прежней. Поэтому рекомендую визуально осмотреть их внутренности.

Статорные катушки у асинхронных двигателей для питания от однофазной и трехфазной сети отличаются количеством обмоток и конструкцией.

Трехфазный электродвигатель имеет три абсолютно одинаковые обмотки, разнесенные по направлению вращения ротора на 120 угловых градусов. Они выполнены из одного провода с одинаковым числом витков.

Все они имеют равное активное и индуктивное сопротивление, занимают одинаковое число пазов внутри статора.

Это позволяет первоначально оценивать их состояние обычным цифровым мультиметром в режиме омметра при отключенном напряжении.

Однофазный асинхронный двигатель имеет две разные обмотки на статоре, разнесенные на 90 угловых градусов. Одна из них создана для длительного прохождения тока в номинальном режиме работы и поэтому называется основной, главной либо рабочей.

Для уменьшения нагрева ее делают более толстым проводом, обладающим меньшим электрическим сопротивлением.

Перпендикулярно ей смонтирована вторая обмотка большего сопротивления и меньшего диаметра, что позволяет различать ее визуально. Она создана для кратковременного протекания пусковых токов и отключается сразу при наборе ротором номинального числа оборотов.

Читайте также: Fallout 4 дальность отрисовки не меняется

Пусковая или вспомогательная обмотка занимает примерно 1/3 пазов статора, а остальная часть отведена рабочим виткам.

Однако, приведенное правило имеет исключения: на практике встречаются однофазные электродвигатели с двумя одинаковыми обмотками.

Для подключения статора к питающей сети концы обмоток выводят наружу проводами. С учетом того, что одна обмотка имеет два конца, то у трехфазного электродвигателя может быть, как правило, шесть выводов, а у однофазного — четыре.

Но из этого простого правила встречаются исключения, связанные с внутренней коммутацией выводов для упрощения монтажа на специальном оборудовании:

Техническое состояние изоляции обмоток

Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице

Как видите, промышленностью массово выпущены модели с:

Я же дальше рассматриваю только две наиболее распространенные схемы запуска АД в работу.

Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

Помечаем эти 3 конца уже понятной нам маркировкой:

Тогда кнопку запуска отпускают:

Придется включать их одновременно, а кнопку отпускать после раскрутки электродвигателя.

Читайте также: Как найти символ в excel

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Конденсатор подключают к выводам пусковой и рабочей обмоток.

Здесь получается, что:

Принцип работы такой схемы удобно приводить с помощью все той же кнопки ПНВС.

Резистор Rо низкоомный и мощный выполняет роль токоограничивающего сопротивления.

Где взять номиналы главного и вспомогательного конденсаторов?

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Схема реверса однофазного АД с пусковой обмоткой через тумблер имеет такой вид.

Реверс АД с конденсаторным запуском удобно выполнить по следующей схеме.

Читайте также: Инженерное меню андроид zte

Уточним важные моменты:

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

В этом случае поступают так:

Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:

Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Двигатели трехфазные

В рубрике «Общее» рассмотрим способы запуска трехфазных асинхронных двигателей с коротко замкнутым ротором. В настоящее время используются различные способы запуска асинхронных двигателей. При запуске двигателя должны удовлетворяться основные требования. Запуск должен происходить без применения сложных пусковых устройств. Пусковой момент должен быть достаточно большим, а пусковые токи как можно меньше. Современные электродвигатели являются энерго-эффективными двигателями и имеют более высокие пусковые токи, что заставляет уделять большее внимание их способам запуска. При подаче на двигатель напряжения питания возникает скачок тока, который называют пусковым током.

Пусковой ток обычно превышает номинальный в 5 – 7 раз, но действие его кратковременное. После того как двигатель вышел на номинальные обороты, ток падает до минимального. В соответствии с местными нормами и правилами, для снижения пусковых токов, и используются разные способы запуска асинхронных двигателей с коротко замкнутым ротором. Вместе с этим необходимо уделять внимание и стабилизации напряжения сетевого питания. Говоря о способах запуска, которые уменьшают пусковой ток, следует отметить, что период запуска не должен быть слишком долгим. Слишком продолжительные периоды запуска могут вызвать перегрев обмоток.

Прямой запуск

Самый простой и наиболее часто применяемый способ запуска асинхронных двигателей – это прямой пуск. Прямой пуск означает, что электродвигатель запускается прямым подключением к сетевому напряжению питания. Прямой пуск применяется при стабильном питании двигателя, жестко связанного с приводом, например насоса. На (Рис.1) приведена схема прямого пуска асинхронного двигателя.

Прямой пуск

Подключение двигателя в электрическую сеть происходит при помощи контактора (пускателя). Реле перегрузки необходимо для защиты двигателя в процессе эксплуатации от перегрузки по току. Двигатели малой и средней мощности обычно проектируют так, чтобы при прямом подключении обмоток статора к сетевому питанию пусковые токи, возникающие при запуске, не создавали чрезмерных электродинамических усилий и превышений температуры на двигатель, с точки зрения механической и термической прочности. Переходной процесс в момент запуска характеризуется очень быстрым затуханием свободного тока, что позволяет пренебречь этим током и учитывать только установившееся значение тока переходного процесса. На графике (Рис. 1) приведена характеристика пускового тока при прямом запуске асинхронного двигателя с коротко замкнутым ротором.

Прямой запуск от сети питания является самым простым, дешёвым и наиболее часто применяемым способом запуска. При таком запуске происходит наименьшее повышение температуры в обмотках электродвигателя во время включения по сравнению со всеми остальными способами запуска. Если нет жестких ограничений по току, то такой метод запуска является наиболее предпочтительным. В разных странах действуют различные правила и нормы по ограничению максимального пускового тока. В таких случаях, необходимо использовать другие способы запуска.

Для небольших электродвигателей пусковой момент будет составлять от 150% до 300% от номинального момента, а пусковой ток будет составлять от 300% до 700% от номинального значения или даже выше.

Запуск «звезда – треугольник»

Запуск переключением «звезда – треугольник» используется для трёхфазных индукционных электродвигателей и применяется для снижения пускового тока. Следует отметить, что запуск переключением «звезда – треугольник» возможен только в тех двигателей, у которых выведены начала и концы всех трех обмоток. Пульт для запуска «звезда – треугольник» состоит и следующих комплектующих, трех контакторов (пускателей), реле перегрузки по току и реле времени, управляющего переключением пускателей. Чтобы можно было использовать этот способ запуска, обмотки статора электродвигателя, соединенные по схеме «треугольник», должны быть рассчитаны на работу в номинальном режиме. Обычно электродвигатели рассчитаны на напряжение 400 В при соединении по схеме «треугольник» (∆) или на 690 В при соединении по схеме «звезда» (Y). Такая унифицированная схема соединения может быть также использована для пуска электродвигателя при более низком напряжении. Схема запуска переключением «звезда – треугольник» показана на (Рис. 2)

Пуск звезда треугольник

В момент пуска электропитание к обмоткам статора подключено по схеме «звезда» (Y) Замкнуты контакторы К1 и К3. По истечении определённого периода времени, зависящего от мощности двигателя и времени разгона, происходит переключение на режим запуска «треугольник» (∆). При этом контакты пускателя K3 размыкаются, а контакты пускателя K2 замыкаются. Управляет переключением контактов пускателей K3 и K2 реле времени. На реле выставляется время, в течение которого происходит разгон двигателя. В режиме запуска «звезда – треугольник» напряжение, подаваемое на фазы обмотки статора, уменьшается в корень из трех раз, что приводит к уменьшению фазных токов тоже в корень из трех раз, а линейных токов в 3 раза. Соединение по схеме «звезда – треугольник» дает более низкий пусковой ток, составляющий всего одну треть тока при прямом запуске. Запуск «звезда – треугольник» особенно хорошо подходят для инерционных систем, когда происходит «подхватывание» нагрузки после того, как произошел разгон двигателя.

Запуск «звезда – треугольник» также понижает и пусковой момент, приблизительно на треть. Данный метод можно использовать только для индукционных электродвигателей, которые имеют подключение к напряжению питания по схеме «треугольник». Если переключение «звезда – треугольник» происходит при недостаточном разгоне, то это может вызвать сверхток, который достигает почти такого же значения, что и ток при «прямом» запуске. За время переключения из режима «звезда» в «треугольник» двигатель очень быстро теряет скорость вращения, для ее восстановления необходим мощный импульс тока. Скачок тока может стать ещё больше, так как на время переключения двигатель остается без сетевого напряжения.

Запуск через автотрансформатор

Данный способ запуска осуществляется при помощи автотрансформатора, последовательно соединённого с электродвигателем во время запуска. Автотрансформатор понижает подаваемое на электродвигатель напряжение (приблизительно на 50–80% от номинального напряжения), чтобы произвести запуск при более низком напряжении. В зависимости от заданных параметров напряжение снижается в один или два этапа. Понижение напряжения, подаваемого на электродвигатель одновременно, приведёт к уменьшению пускового тока и вращающего пускового момента. Если в определённый момент времени к электродвигателю не подаётся питание, он не потеряет скорость вращения, как в случае с запуском «звезда – треугольник». Время переключения от пониженного напряжения к полному напряжению можно корректировать. На (Рис. 3) приведена характеристика пускового тока при запуске асинхронного двигателя с коротко замкнутым ротором при помощи автотрансформатора.

Пуск через автотрансформатор тока

Помимо уменьшения пускового момента, способ запуска через автотрансформатор имеет и недостаток. Как только электродвигатель начинает работать, он переключается на сетевое напряжение, что вызывает скачок тока. Вращающий момент зависит от напряжения подаваемого на двигатель. Значение пускового момента пропорциональны квадрату напряжения.

Плавный пуск

В устройстве «плавный пуск» используются те же IGBT транзисторы, что и в частотных преобразователях. Данные транзисторы через цепи управления, понижают начальное напряжение, поступающее на электродвигатель, что приводит к уменьшению пускового момента в электродвигателе. В процессе запуска «плавный пуск» постепенно повышает напряжение электродвигателя, что позволяет электродвигателю разогнаться до номинальной скорости вращения, не образуя большого момента и пиков тока. На (Рис. 4) приведена характеристика пускового тока при запуске асинхронного двигателя с коротко замкнутым ротором с помощью устройства «плавный пуск». Плавный запуск может использоваться также для управления торможением электродвигателя. Устройство «плавный пуск» дешевле преобразователя частоты. Использование устройства «плавного пуска» для асинхронных двигателей значительно увеличивают срок службы электродвигателя, а с ним и насоса находящегося на валу этого двигателя.

Диаграмма для плавного пуска двигателя

У «плавного пуска» существуют те же проблемы, что и у частотных преобразователей: они создают наводки (помехи) в систему электроснабжения. Данный способ также обеспечивает подачу пониженного напряжения к электродвигателю во время запуска. При плавном запуске электродвигатель включается при пониженном напряжении, которое затем увеличивается до напряжения сетевого питания. Напряжение в плавном пускателе уменьшается за счет фазового сдвига. Данный способ пуска не вызывает образования скачков тока. Время запуска и пусковой ток можно задавать.

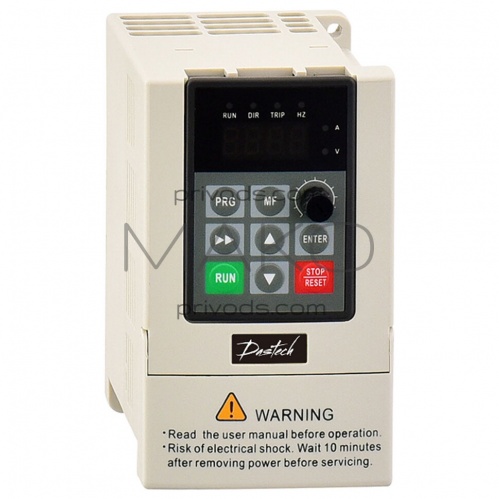

Запуск при помощи частотного преобразователя

Частотные преобразователи предназначены не только для запуска, но и управления электродвигателем. Инвертор позволяет снизить пусковой ток, так как электродвигатель имеет жесткую зависимость между током и вращающим моментом. На (Рис. 5) приведена характеристика пускового тока при запуске асинхронного двигателя с помощью частотного преобразователя.

Пуск двигателя с преобразователем частоты

Преобразователи частоты остаются все еще дорогими устройствами, и также как и плавный пуск, создают дополнительные помехи в сеть электропитания.

Заключение

Задача любого из способов запуска электродвигателя заключается в том, чтобы согласовать характеристики вращающего момента электродвигателя с характеристиками механической нагрузки, при этом необходимо, чтобы пиковые токи не превышали допустимых значений. Существуют различные способы запуска асинхронных двигателей, каждый их которых имеет свои плюсы и минусы. И в заключении приведена небольшая таблица, где в краткой форме указаны преимущества и недостатки наиболее распространённых способов запуска асинхронных электродвигателей.

Способы запуска

Преимущества

Недостатки

Прямой запуск

Запуск «звезда – треугольник»

Запуск через автотрансформатор

Плавный запуск

Запуск при помощи частотного преобразователя

Спасибо за оказанное внимание.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Подшипники для электродвигателей
Механические торцевые уплотнения
Подбор установок повышения давления воды
Гидравлический удар

1 Подписка на рассылку
- - 1.0.1 Направление вращения вала электродвигателя
  - 1.0.2 Изменение направления вращения вала в трехфазных электродвигателях
  - 1.0.3 Реверс однофазного электродвигателя
  - 3.1 КАК ИЗМЕНИТЬ НАПРАВЛЕНИЕ ВРАЩЕНИЕ ВАЛА В ОДНОФАЗНОМ ДВИГАТЕЛЕ
  - 3.2 Как изменить направление вращения трехфазного асинхронного двигателя?
  Чтобы механизмы на производстве или в быту, будь-то дерево или металлообрабатывающие станки, консольный насос, конвейерная лента, кран-балка, заточной станок, электрическая газонокосилка, кормоизмельчитель или другое устройство работали без поломок, необходимо, в первую очередь, чтобы вал электродвигателя вращался в правильную сторону.
  Во избежание ошибок и не допуска вращения вала механизма в противоположную сторону согласно пункту 2. 5.3 «Правил технической эксплуатации электроустановок потребителей» на корпусе самого механизма и приводном двигателе должны быть нанесены стрелки направления вращения электродвигателя.
  Направление вращения вала электродвигателя
  Определение направления вращения электродвигателя выполняется со стороны единственного конца вала. В том случае если двигатель имеет два конца вала, то вращение определяют со стороны вала, который имеет больший диаметр. Согласно ГОСТ 26772-85 правому направлению соответствует движение вала по часовой стрелке. У наиболее распространенных трехфазных двигателей с короткозамкнутым ротором вращение вала в правую сторону будет осуществляться, если последовательность фаз, по которым подается напряжение на концы обмоток статора, будет соответствовать алфавитной последовательности их маркировки – U1, V1, W1.
  Правостороннее вращение
  Для однофазных двигателей с короткозамкнутым ротором вращение вала по часовой стрелке будет выполняться при условии, когда фаза будет подаваться на конец рабочей обмотки.
  Изменение направления вращения вала в трехфазных электродвигателях
  Эксплуатация некоторых механизмов требует левостороннего вращения вала. Зная, как изменить направление вращения электродвигателя, это можно сделать без какой-либо доработки или переделки самого приводного двигателя. Для смены направления движения нужно:
  Левостороннее вращение
  Если эксплуатация двигателя требует постоянного переключения двигателя с правостороннего вращения на левостороннее, его подключение осуществляют по специальной схеме,
  Запустить вращение однофазного асинхронного электродвигателя можно переподключив фазу на начало рабочей обмотки.
  Зная, как поменять направление вращения электродвигателя, можно подключить однофазный электродвигатель с возможностью переключения правостороннего вращения на левостороннее с помощью трехконтактного переключателя.
  Реверсивное подключение однофазового асинхронного мотора своими руками
  Читайте также: Как поменять уплотнение на стиральной машине
  Перед выбором схемы подключения однофазового асинхронного мотора принципиально найти, сделать ли реверс. Если для настоящей работы для вас нередко необходимо будет поменять направление вращения ротора, то целенаправлено организовать реверсирование с внедрением кнопочного поста. Если однобокого вращения для вас будет довольно, то подойдет самая обычная схема без способности переключения. Но что делать, если после подсоединения по ней вы решили, что направление необходимо все таки поменять?
  Представим, что у уже подсоединенного с внедрением пускозарядной емкости асинхронного однофазового мотора вначале вращение вала ориентировано по часовой стрелке, как на картинке ниже.
  Уточним принципиальные моменты:
  Ставим впереди себя задачку – сделать реверс однофазового мотора без вскрытия его корпуса так, чтоб ротор начал крутиться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить 3-мя методами. Разглядим их подробнее.
  Вариант 1: переподключение рабочей намотки
  Чтоб изменить направление вращения мотора, можно только поменять местами начало и конец рабочей (неизменной включенной) обмотки, как это показано на рисунке. Можно поразмыслить, что для этого придется вскрывать корпус, доставать намотку и крутить ее. Этого делать не надо, так как довольно поработать с контактами снаружи:
  В итоге получаем схему, где точки С и D изменяются меж собой местами. Сейчас ротор асинхронного мотора будет крутиться в другую сторону.
  КАК ИЗМЕНИТЬ
  НАПРАВЛЕНИЕ ВРАЩЕНИЕ ВАЛА В ОДНОФАЗНОМ ДВИГАТЕЛЕ
  Моторчик взят от бытовой мясорубки. Направление движения нас не устраивало, пришлось его поменять Всю инфо.
  Как изменить направление вращения трехфазного
  асинхронного двигателя?
  Разберемся, как просто поменять направление вращения трехфазного двигателя на противоположное.
  Вариант 2: переподключение пусковой намотки
  Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:
  Читайте также: Как разблокировать планшет престижио если забыл пароль
  После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.
  Вариант 3: смена пусковой обмотки на рабочую, и наоборот
  Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D. Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.
  На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечены коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.
  В этом случае поступают так:
  Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.
  Важно! Последний вариант реверсивной схемы подключения асинхронного однофазного мотора неправильный. Его можно использовать, только если соблюдаются условия:
  Все эти величины влияют на сопротивление. Оно у обмоток должно быть постоянным. Если вдруг длина или толщина проводов отличаются друг от друга, то после того, как вы организуете реверс, окажется, что сопротивление рабочей намотки станет таким же, как было раньше у пусковой, и наоборот. Это может стать и причиной того, что мотор не сможет запуститься.
  Внимание! Даже если длина, толщина и материал обмоток совпадают, работа при измененном направлении вращения ротора не должна быть продолжительной. Это чревато перегревом и выходом из строя двигателя. КПД при этом тоже оставляет желать лучшего.
  Читайте также: Как расключать патч панель
  Осуществить реверс асинхронного мотора 220В просто, если концы обмоток отводятся из корпуса наружу. Сложнее его организовать, когда выводов всего три. Рассмотренный нами третий способ реверсирования подходит только для кратковременного включения двигателя в сеть. Если работа с обратным вращением обещает быть продолжительной, то мы рекомендуем вскрыть коробку для переключения методами, описанными в 1 и 2 варианте: так безопасно для агрегата, и сохраняется КПД.
  Рис. 1 Схема подключения двигателя однофазного асинхронного двигателя с пусковым конденсатором.
  Возьмем за основу уже подключенный однофазный асинхронный двигатель, с направлением вращения по часовой стрелке (рис.1).
  Задача.
  Изменить направление вращения однофазный асинхронный двигатель в другую сторону – против часовой стрелки. Для этого достаточно переподключить одну из обмоток однофазного асинхронного двигателя – либо рабочую либо пусковую.
  Вариант №1
  Меняем направление вращения однофазного асинхронного двигателя, путем переподключения рабочей обмотки.
  Рис.2 При таком подключении рабочей обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.
  Вариант №2
  Меняем направление вращения однофазного асинхронного двигателя, путем переподключения пусковой обмотки.
  Рис.3 При таком подключении пусковой обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.
  Важное замечание.
  Такой способ изменить направление вращения однофазного асинхронного двигателя возможен только в том случае, если на двигателе имеется отдельные отводы пусковой и рабочей обмотки.
  Рис.4 При таком подключении обмоток двигателя, реверс невозможен.
  На рис. 4 изображен довольно распространенный вариант однофазного асинхронного двигателя, у которого концы обмоток В и С, зеленый и красный провод соответственно, соединены внутри корпуса. У такого двигателя три вывода, вместо четырех как на рис. 4 коричневый, фиолетовый, синий провод.
  UPD 03/09/2014 Наконец то удалось проверить на практике, не очень правильный, но все же используемый метод смены направления вращения асинхронного двигателя. Для однофазного асинхронного двигателя, который имеет только три вывода, возможно заставить ротор вращаться в обратном направлении, достаточно поменять местами рабочую и пусковую обмотку. Принцип такого включения изображен на рис.5
  Рис. Нестандартный реверс асинхронного двигателя

Работа частотника с однофазным двигателем

В силу ряда причин однофазные двигатели получили широкое распространение в быту. Их, как и трехфазные приводы, можно подключать через преобразователи частоты, при этом сохраняются все преимущества такой схемы подключения — плавный разгон и замедление, установка любой скорости вращения, контроль за током и моментом на валу, защита. Однако подключение однофазных двигателей имеет свои особенности, о которых мы и расскажем ниже.

Электродвигатель

В статье пойдет речь об однофазных асинхронных электродвигателях, имеющих два вывода питания и питающее напряжение 220 или 380 В при номинальной частоте 50 Гц. Как правило, такие агрегаты имеют в своей схеме пусковой либо фазосдвигающий конденсатор.

Частотный преобразователь

По способу подключения питания на входные клеммы различают однофазные и трехфазные частотники. При этом однофазные частотные преобразователи питаются фазным напряжением 220 В, трехфазные – линейным 380 В. Однако на выходе ПЧ обычно вырабатывается трехфазное напряжение со сдвигом фаз 120°, величина которого ограничена напряжением питания на входе.

Однофазный и трехфазный преобразователи SIEMENS Micromaster 420

В контексте однофазных двигателей преобразователи частоты можно условно разделить на три группы:

Преобразователи, специально предназначенные для однофазных двигателей.

Преобразователи с опциональной возможностью подключения однофазных двигателей, при этом необходимо использовать соответствующие настройки и схему подключения.

Преобразователи без возможности подключения однофазного двигателя.

Мы рассмотрим частотники из второй группы.

Обратите внимание! Не стоит путать преобразователи с однофазным питанием по входу с частотниками, имеющими однофазный выход. Возможны комбинации, когда преобразователь с однофазным питанием имеет на выходе 3 фазы с напряжением 220 В, либо когда ПЧ с трехфазным питанием выдает на однофазный двигатель напряжение 220 или 380 В.

Особенности подключения

Как было сказано выше, не каждый частотный преобразователь может работать с однофазным двигателем, поскольку при его подключении третья (неподключенная) фаза фактически будет в обрыве, что вызовет ошибку. Поэтому необходимо внимательно ознакомиться с документацией к ПЧ — производитель должен явно указать, что имеется возможность подключения и работы однофазной нагрузки.

Поскольку однофазный двигатель содержит конденсатор, при изменении рабочей частоты не удастся обеспечить нужный сдвиг фаз, и двигатель на пониженных частотах (менее 30 Гц) будет перегреваться. Это следует учитывать при выборе диапазона рабочих частот и способа охлаждения привода.

При однофазном подключении двигателя оперативный реверс через панель управления или настройки ПЧ невозможен. Поменять направление вращения можно, изменив схему подключения обмоток внутри двигателя.

Настройка преобразователя частоты

При настройке частотника нужно обратить внимание на следующие моменты:

По возможности ограничить время разгона и торможения с целью уменьшения нагрева ПЧ и двигателя. Тоже самое касается и количества циклов включения/выключения в единицу времени.

Выбрать скалярный режим частотного управления.

Отключить контроль обрыва фаз на выходе ПЧ.

Перед первым пуском обязательно провести автоматическую настройку (адаптацию) согласно инструкции.

Здесь нужно обратить внимание на один важный момент. Однофазный двигатель имеет КПД ниже, чем трехфазный с теми же параметрами. Это следует учитывать при выборе пары ПЧ/двигатель. Для повышения КПД и уменьшения нагрева можно экспериментально выставить точки на вольт-частотном графике. Как вариант, можно отключить пусковой конденсатор, а выводы от пусковой и рабочей обмоток подключить к выходу трехфазного преобразователя. Далее провести настройку, как указано выше.

Переделка однофазного двигателя в трехфазный

Нередко однофазный асинхронный двигатель на деле оказывается трехфазным. Его переделка на одну фазу обычно связана с ограничениями по питанию, которое в некоторых локациях может быть только однофазным.

Перед тем, как подключать однофазный двигатель к ПЧ, можно проверить возможность его работы на трех фазах. Для этого нужно вскрыть борно, определить тип двигателя и его исходную схему. Чаще всего выясняется, что привод имеет трехфазное питание с линейным напряжением 220 В и собран по схеме «Треугольник», при этом для обеспечения его работы от одной фазы применяют фазосдвигающий конденсатор. Следовательно, достаточно исключить из схемы конденсатор и запускать двигатель по обычной трехфазной схеме.

Другие полезные материалы:
5 шагов подключения неизвестного электродвигателя
Преимущества векторного управления электродвигателем
Настройка ПЧ для работы на несколько двигателей

arduino — управление однофазным двигателем переменного тока 220 В с помощью реле

спросил
4 года, 6 месяцев назад

Изменено
4 года, 6 месяцев назад

Просмотрено
5к раз

\$\начало группы\$

Я искал схему для управления двигателем с использованием Arduino и реле, и я нашел только учебные пособия с использованием двигателей постоянного тока. я знаю, что вы можете использовать подрядчика, но для моего проекта я хочу иметь возможность использовать Bluetooth и кнопки, а также ЖК-дисплей, в любом случае, у меня уже все настроено и работает, у меня есть только несколько вопросов.

1.) Убьет ли реле, если я буду использовать однофазный двигатель мощностью 1 л.с., 220 В, 8 а, для привода моста вперед (это еще около 1200 фунтов, но это еще не точно, хе-хе)

2.) есть ли схема для прямого обратного хода через 2х канальное реле?

Arduino
реле
мотор-контроллер
однофазный

\$\конечная группа\$

\$\начало группы\$

1.) Убьет ли реле, если я буду использовать однофазный двигатель мощностью 1 л.

Реле, используемое для включения любого двигателя, должно быть рассчитано на режим работы двигателя. Он должен выдерживать пусковой ток двигателя. Он должен быть способен отключать индуктивную нагрузку. Он должен открываться в случае остановки двигателя. Знание веса не является единственным требованием для определения номинальной мощности двигателя. Необходимо определить нагрузку трения. Нагрузка от трения включает трение во всей трансмиссии, включая шестерни и т. д., используемые для снижения скорости. Потери в передаче могут достигать половины нагрузки, а иногда и больше. Неуверенность — это не шутки.

2.) Есть ли схема для прямого обратного хода с использованием 2-х канального реле?

Реверсивные соединения для двигателя переменного тока зависят от конструкции двигателя. Некоторые вообще необратимы. Реверсивные требуют реверсирования пусковой или вспомогательной обмотки по отношению к основной обмотке. Универсальные двигатели (коллекторные двигатели переменного тока) требуют реверсирования поля по отношению к якорю.

\$\конечная группа\$

\$\начало группы\$

2.) Есть ли схема для прямого обратного хода с использованием двухканального реле?

Двигатели переменного тока представляют собой двигатели с асинхронным пуском-индукцией, конденсаторным пуском-асинхронным пуском или двигателями с пуском-конденсатором. Двигатели переменного тока могут быть двигателями с одним или двумя напряжениями с одной или двумя рабочими обмотками соответственно. Рабочие обмотки двигателей с двойным напряжением, т. е. двигателей на 110/220 В, подключаются параллельно или последовательно в зависимости от напряжения сети. Направление вращения двигателя переменного тока зависит от магнитной полярности пусковой обмотки. Изменение полярности обмотки «Пуск» по отношению к обмотке «Работа» меняет направление вращения всех однофазных двигателей переменного тока (AC).

\$\конечная группа\$

\$\начало группы\$

1.) Убьет ли реле, если я буду использовать однофазный двигатель мощностью 1 л.

Зачем изобретать велосипед.

я знаю, что вы можете использовать подрядчика, но для моего проекта я хочу иметь возможность использовать Bluetooth и кнопки, а также ЖК-дисплей

Используйте интеллектуальное реле от schneider, omron, allen bradley или любой другой надежной компании с пускателями/контакторами электродвигателей, отвечающими требованиям IEC или NEMA.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как реверсировать электродвигатель

Возможно, вы только что установили сменный электродвигатель или устанавливаете новую силовую передачу. Вы включаете электродвигатель и… он вращается не в ту сторону! Что, черт возьми, происходит? Есть ли что-то, что вы можете сделать, чтобы реверсировать мой электродвигатель?

Да, в большинстве случаев да. Первым шагом к выяснению того, как решить проблемы с вращением, является определение того, является ли это двигателем переменного или постоянного тока. Оттуда решение зависит от того, с каким именно типом двигателя вы работаете.

Асинхронный двигатель переменного тока

Если у вас есть асинхронный двигатель переменного тока, вам необходимо определить, является ли он трехфазным или однофазным, прежде чем пытаться изменить направление вращения.

Двигатели трехфазные

Трехфазные асинхронные двигатели переменного тока являются наиболее часто используемым типом двигателей в промышленности. Это в первую очередь потому, что они очень эффективны и по сравнению с однофазными имеют потери.

Трехфазные двигатели переменного тока имеют вращающееся магнитное поле, которое заставляет ротор вращаться в определенном направлении. Если двигатель вращается в неправильном направлении, это означает, что он находится в неправильной последовательности фаз. Это легко исправить: все, что вам нужно сделать, это поменять местами любые два провода питания, чтобы перевернуть/обратить магнитное поле, и наиболее распространенная практика — переключить линии 1 и 3. Как только это будет сделано, двигатель должен быть бег в правильном направлении. Если у вас более 3 потенциальных клиентов, это может занять немного больше времени. Обратите внимание на схемы подключения, прилагаемые к устройству.

Однофазные двигатели

Однофазные двигатели переменного тока имеют только одну форму волны напряжения, приложенную к двигателю. Они не так эффективны, как их трехфазные аналоги, но по-прежнему широко используются. Как и в случае с трехфазными асинхронными двигателями, направление вращения магнитного поля определяет направление вращения двигателя.

Однако однофазные асинхронные двигатели переменного тока немного сложнее исправить, если они вращаются в неправильном направлении. Чтобы изменить/обратить это направление, вам нужно изменить полярность пусковой обмотки.

Вы можете найти инструкции производителя о том, как это сделать для вашего конкретного двигателя, если только ваш двигатель не имеет маркировки нереверсивного типа. В этом случае дело не в том, что полярность пусковой обмотки нельзя изменить, а в том, что провода, к которым вам нужен доступ, находятся внутри двигателя. Если вы действительно не знаете, как обращаться с двигателем переменного тока, лучше оставить эту задачу профессионалам.

Двигатели постоянного тока

Существует три основных типа двигателей постоянного тока: параллельная обмотка, последовательная обмотка и комбинированная обмотка. Хотя их направление можно изменить довольно просто, лучше всего знать, с каким типом двигателя постоянного тока вы работаете, прежде чем начать.

Двигатели с параллельным возбуждением

В двигателе постоянного тока с параллельным возбуждением (или просто с параллельным двигателем постоянного тока) обмотки возбуждения шунтированы (соединены параллельно) с обмоткой якоря. Из-за этого на якорь и обмотку возбуждения действует одинаковое напряжение питания и часть тока, проходящая через обмотку возбуждения, а другая часть — через обмотку якоря. Поток магнитного поля в этих двигателях практически постоянен, поэтому их называют двигателями с постоянным потоком, и они могут регулировать свою скорость так, чтобы она была почти постоянной.

Двигатели с последовательной обмоткой

Двигатели постоянного тока с последовательной обмоткой, как следует из названия, имеют обмотку возбуждения и обмотку якоря, соединенные внутри последовательно, так что обе они получают одинаковый ток. В результате такой конструкции обмотки возбуждения в этих двигателях получают больший ток, чем в других типах двигателей постоянного тока.

Особенностью этих двигателей является высокий крутящий момент, который они могут производить. Этот высокий крутящий момент делает их полезными в качестве стартера, часто работающего в течение короткого периода времени. В отличие от двигателя постоянного тока с параллельным возбуждением, двигатель с последовательным возбуждением не может регулировать собственную скорость.

Двигатели со смешанной обмоткой

Двигатель постоянного тока со смешанной обмоткой сочетает в себе конструкцию двигателей постоянного тока с параллельной и последовательной обмоткой. Результатом является хорошая регулировка скорости и высокий пусковой момент. Однако скорость регулируется не так хорошо, как у двигателя с параллельным возбуждением, а крутящий момент не так высок, как у двигателя с последовательным возбуждением.

Существует два основных типа двигателей постоянного тока со смешанной обмоткой: с длинной шунтовой обмоткой и с короткой шунтовой обмоткой. Двигатель с длинным шунтом имеет шунтирующую обмотку возбуждения, соединенную параллельно якорю и последовательной обмотке возбуждения. В этом случае регулировка скорости лучше.

Двигатель короткого шунта немного отличается: шунтирующая обмотка возбуждения подключается параллельно только обмотке якоря. Кроме того, катушка последовательного возбуждения получает весь питающий ток до того, как он будет разделен на шунтирующий и якорный токи возбуждения. Это приводит к лучшему пусковому моменту.

Устранение проблем с вращением двигателей постоянного тока

Двигатели постоянного тока, как и двигатели переменного тока, можно настроить для вращения в любом направлении. Их направлением можно легко управлять, изменяя полярность приложенного напряжения якоря, меняя местами выводы якоря. Это работает с двигателями постоянного тока с параллельными, последовательными и составными обмотками.

С другой стороны, вы также можете поменять местами провода возбуждения, но это рискованно: это может повлиять на стабильность вашего двигателя постоянного тока.

Заключение

Если электродвигатель работает не в том направлении, это не конец света. Для двигателей постоянного тока изменение направления просто включает в себя перестановку выводов якоря. Для трехфазного двигателя переменного тока вам необходимо поменять местами любые два провода питания (обычно выбираются 1 и 3), а для однофазного двигателя вам нужно будет обратиться к инструкциям производителя или обратиться за помощью к сертифицированному специалисту. техник по электродвигателям. Мы просто знаем мастерскую по ремонту электродвигателей, которая может помочь.

Трансформаторы, преобразователи фазы и ЧРП | Однофазная проводка 220 В, переключатель прямого/обратного хода | Практик-механик

Гаудер

Пластик

2 июня 2017 г.

Где вы взяли рукописные рисунки? Поменяв местами 5 и 8 мотор, я что-то упускаю. При чем тут Т2 и Т3. Ваши рисунки кажутся полным мотором. 4-полюсный двухпозиционный переключатель с центральным выключением сделает свое дело.

У меня есть бретер-переключатель, который я получил от продажи недвижимости того же человека, но его не было на шейпере. после тестирования на непрерывность я пришел к следующему.
могу ли я подключить свой L1 прямо к вилке? Я нашел схемы, которые предполагают наличие выключателя после реверсивного выключателя. Будет ли работать то, что я покажу на своем первом изображении, безопасно или нет?
см. изображения

Выбор двигателя и подключение электрики — это первые трудности, с которыми приходится сталкиваться после покупки этого долгожданного станка. В настоящее время в США производится несколько типов однофазных двигателей переменного тока, но только два типа обычно используются для питания нашего оборудования.

Отталкивающие двигатели, по моему опыту, старые и необычные, но их можно встретить на дворовых распродажах или барахолках. Будучи старыми, они, как правило, имеют большой размер. Они имеют фазный ротор и щетки, электрически соединенные друг с другом, но не с обмотками статора. Большой двигатель со щетками (при условии, что на паспортной табличке не указан двигатель постоянного тока или генератор) — это подсказка о том, что вы, вероятно, исследуете двигатель отталкивания. Этот тип двигателя можно реверсировать, изменив положение щеток. Увидев один из них, приводящий в действие большой сверлильный станок в местной кузнечной мастерской, я бы не рекомендовал вкладывать средства в отталкивающий двигатель, поскольку остальные типы двигателей, которые будут описаны, справятся с этой задачей намного лучше.

Последние три типа двигателей наиболее подходят для питания оборудования домашней мастерской: двигатель с расщепленной фазой (расщепленный пуск — асинхронный запуск), двигатель с конденсаторным пуском (пуск с конденсатором — асинхронный запуск) и двигатель с пусковым конденсатором — двигатель с конденсатором. Всех отличает прочный короткозамкнутый ротор и слышимый щелчок при выключении мотора и его торможении. Двигатель с расщепленной фазой не имеет цилиндрического выступа снаружи для конденсатора; другие два типа, очевидно, делают. Двигатель с конденсаторным пуском и работой конденсатора будет иметь либо два конденсаторных выступа, либо конденсатор с тремя отдельными электрическими соединениями. В процессе исключения должно показаться очевидным, что двигатель с конденсаторным пуском будет иметь один конденсатор, который имеет только два электрических соединения.

Все описанные двигатели работают от однофазного тока дома. Трехфазные двигатели обычно используются на подержанных промышленных машинах и не будут работать от домашнего тока без дорогого вращающегося преобразователя фазы. Твердотельные фазовые преобразователи дешевле, но наш местный перемотчик электродвигателей показывает, что они имеют тенденцию к перегоранию. Возможно, нас просветит другой читатель, имеющий личный опыт работы с твердотельными фазовыми преобразователями. Из-за отсутствия опыта работы с трехфазным питанием я решил избегать этих двигателей. Табличка производителя с электрической информацией указывает, является ли двигатель однофазным или трехфазным.

Конденсаторные двигатели имеют гораздо больший пусковой момент, чем двигатели с расщепленной фазой. Я предпочитаю использовать двигатели с конденсаторным пуском на всех инструментах, кроме настольных шлифовальных станков. Когда пусковая нагрузка велика, двигателю с расщепленной фазой потребуется много времени, чтобы набрать скорость. Есть две проблемы с этим. Во-первых, потребляется большой ток, из-за чего свет в магазине тускнеет. Другой заключается в том, что пусковые обмотки представляют собой провод меньшего сечения; при повторяющихся двух- или трехсекундных пусковых периодах обмотки стартера со временем перегорают.

Двигатели с расщепленной фазой считаются подходящими для легкого запуска инструментов, таких как шлифовальные машины, сверлильные станки, лобзики и т. п. Я обнаружил, что двигатель с расщепленной фазой мощностью 1/3 л.с. на моем старом сверлильном станке Delta подходит для всех операций, кроме более высоких скоростей. Я планирую заменить его конденсаторным двигателем мощностью 1/2 л.с., когда найду его на дворовой распродаже. Если бы у меня был промышленный сверлильный станок с конусом Морзе № 2 или № 3, я бы предпочел двигатель мощностью 3/4 или 1 л.с. Уважаемый мастер нашего дела вполне доволен двигателем с расщепленной фазой мощностью 1/3 л.с. на своей 9″ Токарный станок в Саут-Бенде, но признает, что выполняет только легкую токарную обработку. Я считаю, что производитель рекомендует конденсаторный двигатель мощностью 1/2 л.с. У меня был конденсаторный двигатель мощностью 1/2 л.с. на моем 12-дюймовом токарном станке Клаузинга. Казалось, что это никогда не замедлялось даже при сильных ударах, но обмотка в конце концов сгорела. Исходя из этого опыта, я делаю вывод, что для 12-дюймового токарного станка требуется что-то более надежное, чем двигатель мощностью 1/2 л. с. Я подозреваю, что мотора на 3/4 л.с. было бы достаточно, но мотор на 1,5 л.с. был единственным доступным подержанным мотором, когда старый сгорел.

Далее следует подключение электродвигателя. Сначала посмотрите на информационную табличку двигателя рабочий ток и убедитесь, что заводская проводка и предохранители подходят. Согласно «Упрощенной электрической проводке» Sears and Roebuck, пусковые токи двигателей примерно в три раза превышают указанный рабочий ток. Для практических целей, если время пуска двигателя не увеличивается из-за большой нагрузки, рабочий ток двигателя будет определять, сработает ли выключатель. Например, при 110 В типичный двигатель мощностью 1/2 л.с. будет потреблять 7 ампер или меньше, но при запуске потребляет 22 ампера. В моем старом доме, где были 15-амперные выключатели, я никогда не перегружал цепь двигателем мощностью 1/2 л.с.

Если вы приобрели оборудование (путем покупки или аренды оборудования), которое превышает электрическую мощность вашего магазина, вам придется выполнить некоторую проводку. Покупка моего воздушного компрессора поставила меня перед этой проблемой. При 110 В его рабочий ток составлял 17,8 ампер, а 15-амперный выключатель срабатывал довольно часто. В то время я не знал, как легко добавить автоматический выключатель и запустить линию 220 В, поэтому я подключился к одной из 20-амперных цепей в доме и использовал провод 12-го калибра для прокладки новой линии 110 В. в магазин.

Несколько лет спустя мой друг-механик познакомил меня с концепцией использования тока 220 В для машин. Я всегда предполагал, что толстые провода, такие как те, что используются в сушилках и плитах, необходимы для работы на 220 В. Не так! Эти провода тяжелые, потому что сушилки и плиты потребляют ток в диапазоне 30 и 50 ампер соответственно. На самом деле, уменьшить сечение провода можно, запустив двигатель на 220 В. Когда двигатель перенастраивается для работы на 220 В, его рабочая сила тока уменьшается вдвое. Таким образом, компрессор, который потреблял 17,8 ампер при 110 В, потреблял всего 8,9 ампер. ампер на 220в. Когда я, наконец, провел свою линию 220 В в магазин, я использовал 15-амперный выключатель и провод 14 калибра. Какая разница, как быстро запускается компрессор. Я использовал ту же розетку, что и для 110 В, но нарисовал на розетке табличку с надписью «220 В». Я сомневаюсь, что эта розетка соответствует электротехническим нормам, поскольку специальные розетки для 220 В физически не позволяют подключить прибор на 110 В; однако я считаю, что такая практика приемлема в домашнем магазине. Для двигателей, которые будут работать на 110 В или 220 В, я предпочитаю использовать их на 220 В, поскольку при этом напряжении свет гораздо меньше тускнеет и намного быстрее запускается.

Для справки в будущем помните, что предохранители и автоматические выключатели защищают электропроводку дома от перегрева и возгорания, находясь внутри стены, и поэтому их размер соответствует защищаемой электропроводке дома, а не машине, подключенной к ней. Вот почему опасно просто ставить более крупный предохранитель или выключатель в цепь вашего магазина, не улучшая проводку. Провод 12-го калибра будет нести 20 ампер, провод 14-го калибра 15 ампер, а провод 16-го калибра 10 ампер. Домашняя проводка довольно проста, но подробности выходят за рамки этой статьи. Я снова отсылаю читателя к ранее упомянутому буклету, продаваемому Sears and Roebuck, за расширенным описанием процедуры.

Далее мы обратим внимание на внутреннюю проводку двигателей с расщепленной фазой и конденсаторных двигателей. Они почти идентичны, за исключением того, что двигатель с конденсаторным пуском имеет конденсатор. Оба двигателя имеют два типа обмоток – обмотки стартера и рабочие обмотки. Обмотки стартера определяют направление вращения. Они имеют тонкий провод, так как они используются только кратковременно для запуска, а затем отключаются от цепи центробежным выключателем, когда двигатель почти набирает скорость. Щелчок, слышимый, когда двигатель замедляется до полной остановки, означает, что центробежный переключатель включает пусковые обмотки обратно в цепь. Нумерация выводов, которую я привожу на своих схемах, рисунки с 1 по 4, используется в трех двигателях в моей мастерской, все они разного производства. Один из них имеет британское происхождение. Я предполагаю, что система нумерации универсальна, но я не могу быть уверен в этом, так как не нашел этих схем в печати. Если на вашем моторе есть схема подключения, тем лучше; ты мне не нужен. Если нет, я дам вам столько трюков, чтобы определить потенциальных клиентов, сколько смогу:

Вывод № 8 обычно присоединяется к конденсатору или центробежному переключателю. Выводы № 6 и 7 обычно спрятаны где-то в двигателе и их не видно. Если три вывода скручены вместе, они, вероятно, представляют собой два вывода рабочей обмотки и вывод пусковой обмотки. Согласно статье в «Модель-инженер» (том 145, № 3620, ноябрь 1979 г., стр. 1262) пусковые обмотки имеют несколько большее сопротивление, чем рабочие обмотки. На моем моторе Brooks 1,5 л.с. пусковые обмотки имеют сопротивление 2,2 Ом, а рабочие обмотки имеют сопротивление 1,2 Ом. Будьте предельно осторожны при выполнении этих измерений, так как грязный контакт может повлиять на результат измерения. Если к клеммной колодке подходят только четыре вывода, два, вероятно, являются рабочими выводами обмотки, а два, вероятно, являются выводами пусковой обмотки № 5 и 8. Я не могу описать все возможности, но это должно помочь вам начать работу.

На рисунках 1 и 3 показано сравнение двигателя, настроенного для работы от сети 220 В, и двигателя, настроенного для работы от сети 110 В. Обратите внимание, что пусковые обмотки соединены последовательно с одной из рабочих обмоток, когда двигатель подключен к сети 220 В. Несколько лет назад, когда я купил бывший в употреблении двигатель мощностью 3/4 л. выводы обмоток №1 и 4 – по сути на полный ввод 220в. Мотор работал нормально в течение двух месяцев, а затем один раз при запуске он дымил, издавал ужасно громкий вибрирующий шум и вращался со скоростью, составляющей лишь часть его нормальной скорости. К счастью, вышел из строя только конденсатор. Когда я купил новый конденсатор, я поинтересовался проводным соединением на этом двигателе, так как оно отличалось от двух других в моем магазине. Владелец перемоточной мастерской поручил мне разместить пусковые обмотки последовательно с рабочими обмотками, чтобы они поглощали часть тока, идущего на пусковые обмотки и конденсатор, продлевая срок их службы.

 |
___ = конденсатор
---
 |

 |
 о
  \
   \ = центробежный переключатель
    В
 о
 |

 +-----------+--------- строка 1
   1 | 8 |
     | | +----------- строка 2
     | ___ 4 |
     | --- |
    ( | (
     ) о )
    ( \ (
     ) \ )
    ( В (
     ) о ) 220 В переменного тока
    ( | ( Прямое соединение
R1 ) ( ) R2
    ( ) S1 ( _
     ) ( ) .  .
    ( 7 | ( . . .
     ) + ). .
    ( 6 | ( <
     | ( |
     | ) S2 | фигура 1
     | ( |
   2 | 5 | 3 |
     +----------+------------+

 +-----------+--------- линия 1
   1 | 5 |
     | | +----------- строка 2
     | ( 4 |
     | ) S2 |
    ( ( (
     ) 6 | )
    ( + (
     ) 7 | )
    ( ( (
     ) ) S1 ) 220 В переменного тока
    ( ( ( Обратное соединение
Р1 ) | ) Р2
    ( о ( _
     ) \ ). .
    ( \ ( . . .
     ) В ). .
    ( о ( >
     | | |
     | ___ | фигура 2
     | --- |
   2 | 8 | 3 |
     +----------+------------+

 +----------+------------+----------- строка 1
   1 | 8 | 4 |
     | | |
     | ___ |
     | --- |
    ( | (
     ) о )
    ( \ (
     ) \ )
    ( В (
     ) о ) 110 В переменного тока
    ( | ( Прямое соединение
R1 ) ( ) R2
    ( ) S1 ( _
     ) ( ) . .
    ( 7 | ( . . .
     ) + ). .
    ( 6 | ( <
     | ( |
     | ) S2 | Рисунок 3
     | ( |
   2 | 5 | 3 |
     +----------+------------+----------- строка 2

 +----------+------------+----------- строка 1
   1 | 5 | 4 |
     | | |
     | ( |
     | ) S2 |
    ( ( (
     ) 6 | )
    ( + (
     ) 7 | )
    ( ( (
     ) ) S1 ) 110 В переменного тока
    ( ( ( Обратное соединение
Р1 ) | ) Р2
    ( о ( _
     ) \ ).  .
    ( \ ( . . .
     ) В ). .
    ( о ( >
     | | |
     | ___ | Рисунок 4
     | --- |
   2 | 8 | 3 |
     +----------+------------+----------- строка 2

Часто требуется реверсирование вращения двигателя. Из рисунков с 1 по 4 видно, что достаточно поменять местами соединения выводов пусковой обмотки № 5 и 8. На рисунках 5 и 6 представлены схемы подключения клемм барабанного выключателя, управляющего двигателем 220 В. На рисунках 7 и 8 показан один и тот же переключатель, подключенный к двигателю на 110 В. Обратите внимание, что единственная разница во внутренней проводке барабанного переключателя между 110 В и 220 В — это перемычка между клеммами в левом нижнем углу. Обратите внимание на то, что на рисунках 7 и 8 линия 2 — это горячий или находящийся под напряжением провод.

(ПРИМЕЧАНИЕ МАСТЕРА-МАШИНИСТА: пожалуйста, потерпите меня. Передавать графическую информацию через ASCII непросто. Следующая легенда призвана помочь страдающему читателю следовать искусству пишущей машинки. ------------------(8)

строка 1 (5)----------------V
-----------------------------(1)--__ +------------------------(*)
--__ /
/ __
/ --__ (8)----------------В
(2&3)-----+ -------------------(*)
|
|
|
строка 2 | (4)-----------------В
-----------------------------(*)--------------------------------- --(*)
(горячий) Вперед (110В)
Рисунок 7
9------------------(8)
|
|
строка 2 | (4) ------------------ В
----------------------------(*)---------------------------------- --(*)
(горячий) Реверс (110В)
Рисунок 8

Несколько лет назад, когда в моем токарном станке сгорел ранее упомянутый двигатель мощностью 1/2 л. с., у меня не было реверсивного выключателя, а был только стандартный однополюсный настенный выключатель, контролирующий протекание тока. Бездумно я подключил этот переключатель к нейтральному (белому) проводу. Когда мотор начал шипеть и дымить, я быстро выключил его. К моей большой тревоге, мотор продолжал шипеть, дымить и работать! Когда обмотка сгорела, произошло ее замыкание на корпус двигателя и замыкание цепи от горячего провода через оставшиеся обмотки на провод заземления. Мне пришлось броситься к автомату, чтобы выключить токарный станок. (Слава богу, я никогда не пытался сэкономить несколько центов, покупая электрический шнур без заземляющего провода, иначе, в данном случае, я мог *быть* заземляющим проводом.)

Такой же поток происходит в проводке барабанного выключателя на 220 В, поскольку обе линии горячие (под напряжением), а линия 1 напрямую подключена к двигателю без промежуточного выключателя. В своем магазине я решил эту проблему с помощью магнитного пускателя; подробнее об этом позже. На рис. 9 показан альтернативный тип конфигурации барабанного переключателя, с которым можно столкнуться. К настоящему моменту у вас должно быть некоторое представление о том, как организовать соединения, поэтому я не буду их иллюстрировать. Если вы все еще находитесь в своих салатных днях и не можете позволить себе барабанный переключатель, альтернативой является использование четырехпозиционного переключателя, типа, используемого в бытовой электропроводке, когда три или более переключателя управляют одной и той же цепью. Электрические соединения показаны на рис. 9.через 13.

Существует два типа четырехпозиционных переключателей — крестового и проходного типа, и вам нужно будет определить, какой тип у вас есть, с помощью омметра или контрольной лампы. Я проиллюстрировал соединения только для двигателя на 110 В, но нет никаких причин, по которым ту же настройку нельзя было бы использовать для работы на 220 В. С четырехпозиционным переключателем вам понадобится отдельный переключатель для включения и выключения двигателя.

Раз уж мы заговорили о делах, я пропущу еще одну жемчужину. Люверсы для обуви делают хорошие электрические разъемы. Просто оберните оголенный провод вокруг столба и обожмите. Иногда необходимо сделать стук в отверстие кернером, чтобы расширить его, чтобы оно подходило к винтовой клемме. Далее вам понадобится четырех- или пятижильный «кабель» от выключателя к двигателю. Поскольку кабеля нет в моем маленьком городе, я сделал свой собственный, используя прозрачную пластиковую трубку с внутренним диаметром 5/8 дюйма и многожильный провод калибра 14 или 16 различных цветов. Если кабель не слишком длинный, можно использовать вешалку, чтобы протянуть провода.

 (*)----(*) (*) (*) (*) (*)
                                                     | |
                                                     | |
(*)----(*) (*) (*) (*) (*)


(*)----(*) (*) (*) (*)----(*)
 Вперед Выкл. Назад
Рисунок 9

 (1 и 4) ---- (8) (1 и 4) (8)
                       Проходной | |
                       4-позиционный переключатель | |
                         110 В | |
 (5) ---- (2 и 3) (5) (2 и 3)
  Вперед Назад
Рисунок 10 Рисунок 11

 (1 и 4) (2 и 3) (1 и 4) (2 и 3)
  | | Крестового типа\/
  | | 4-позиционный переключатель \
  | | 110 в/\
 (8) (5) (5)- -(8)
  Вперед Назад
Рисунок 12 Рисунок 13

Защитой двигателя часто пренебрегают. Блок предохранителей или автоматический выключатель не защищает двигатель в случае перегрузки. Они просто защищают проводку дома, чтобы она не начала гореть, будучи спрятанной в стене.

Dayton продает однополюсный ручной пускатель электродвигателя с дробной мощностью, артикул 5X269, который указан (использовался для перечисления) за 22 доллара. Их двухполюсная модель № 5X270 должна использоваться для подключений и списков 220 В (используется для списка) за 26 долларов. Нагревательный элемент, соответствующий рабочей силе двигателя, необходимо покупать отдельно и перечислять (используется для перечисления) за 4 доллара.

Многие бывшие в употреблении машины поставляются с установленным устройством защиты двигателя. В некоторых случаях это ручные устройства, а в других — магнитные пускатели. Почти всегда эти устройства настроены на трехфазную работу, поэтому вам придется следовать инструкциям на крышке, чтобы выполнить переход на однофазную работу и правильное напряжение. Вам придется купить один или два нагревательных элемента, чтобы они соответствовали рабочей силе защищаемого двигателя. Список номеров деталей нагревательных элементов обычно печатается внутри крышки вместе с инструкциями по подключению. Они стоят около 7 долларов за штуку. На магнитных пускателях также посмотрите на этикетку на магнитной катушке, чтобы убедиться, что она соответствует напряжению, которое вы собираетесь использовать. Защитное устройство размещено в цепи между вилкой и барабанным выключателем. Таким образом, последовательность такая: вилка и шнур ведут в защитное устройство, затем барабанный выключатель, а затем двигатель. Некоторые двигатели имеют встроенную защиту от перегрева. Я полагаю, что они работают, но я не доверял им, так как единственный двигатель в моей мастерской, у которого была такая защита, был мотор токарного станка, который сгорел. Признаюсь, в моем магазине защищены только самые дорогие моторы.

Существует лишь ограниченное количество электрических неисправностей, которые могут возникнуть при использовании двигателей с расщепленной фазой и конденсаторных двигателей. Перечислить, что может пойти не так, несложно. Объяснение того, как изолировать цепи для тестирования, может быть трудным, и вам придется использовать свою собственную изобретательность плюс схемы подключения, которые я вам дал. Для проверки вам понадобится омметр или контрольная лампа.

Если двигатель даже не гудит, когда вы его подключаете, либо он вообще не получает питания, либо произошел разрыв в одной из цепей внутри двигателя. Смотри обмотки. Если один или несколько из них выглядят почерневшими и пахнут горелым, вероятно, они сгорели. Моторщикам не выгодно перематывать небольшие однофазные двигатели, так что если у вас сгорела обмотка, вам, вероятно, придется заменить двигатель.

Если двигатель гудит, но не вращается, есть несколько вариантов, и все они касаются пусковых обмоток. Убедитесь, что все соединения находятся в правильном месте. Ищите сгоревшие обмотки. Осмотрите конденсатор. Если вытекло несколько капель масла, это нехорошо.

Отсоедините провода от конденсатора и проверьте его с помощью омметра со шкалой 100x или 1000x. Стрелка должна ненадолго качнуться к 0 Ом, а затем вернуться к верхнему пределу шкалы. Если сопротивление не приближается к 0 Ом, закоротите конденсатор отверткой и повторите проверку; конденсатор мог иметь небольшой заряд, который мешал этому тесту.

Центробежный переключатель обычно замкнут и пропускает ток, когда двигатель остановлен. Если это не так, снимите раструбы с рамы двигателя и посмотрите на контакты центробежного переключателя. Сожмите контакты вместе и проверьте их с помощью омметра, чтобы убедиться, что они пропускают или не пропускают ток. Масло или смазка из подшипников могут препятствовать замыканию контактов. Проверьте контактные поверхности на наличие точечной коррозии или подгорания. При необходимости подшлифуйте их точечным надфилем или наждачной бумагой, следя за тем, чтобы наждачная пыль не попала в подшипник.

Если вы не слышите щелчка при замедлении двигателя, центробежный переключатель не работает. Снимите концы раструба с рамы и посмотрите на центробежный переключатель. Грузы должны быть подвижными, хотя и жесткими из-за натяжения пружины. Если подшипники сильно изношены, ротор может коснуться рамы и препятствовать работе двигателя. Я никогда не видел этого, но я ожидал найти большой люфт на валу двигателя и либо яркие пятна, либо выгоревшие пятна внутри рамы, где двигатель терся.

Если двигатель запускается, но кажется, что его мощность недостаточна, проверьте, не перегорела ли одна из обмоток. Проверьте правильность и чистоту всех электрических соединений. Убедитесь, что двигатель не подключен к сети 220 В, когда вы используете только 110 В.

В дополнение к тому, что спонтанно вышло из-под моего пера, служили ссылки на ряд публикаций, и читатель может найти полезными следующие ссылки: «Упрощенная электрическая проводка», Sears, Roebuck and Company; «Тестирование и ремонт электродвигателей» от TAB Books, Inc. , полученное от постоянного рекламодателя в «Home Shop Machinist»; и «Инженер-модельер», том 145, номер 3620, страницы 1260–1263, и номер 3622, страницы 1414–1416.

Эти машины дали нам все, от освещения и охлаждения до сверхбыстрых электромобилей, и все это путем преобразования электроэнергии в механическое движение. Существует много типов электродвигателей, но двигатель переменного тока остается обычным явлением в промышленности благодаря своей элегантности и проверенной временем производительности. Эти двигатели используют переменный ток и физику электромагнетизма для создания мощности вращения и бывают разных типов в зависимости от области применения. В этой статье будут рассмотрены однофазные промышленные двигатели, которые являются опорой современного мира и обеспечивают питание многих полезных инструментов. Этот двигатель, его принципы работы и его характеристики будут обсуждаться, чтобы помочь разработчикам понять преимущества однофазных двигателей, а также когда их использовать.

Однофазные двигатели представляют собой двигатель переменного тока, в котором используются электромагнитные принципы для создания полезной энергии вращения. Они работают почти так же, как работают двигатели с короткозамкнутым ротором, фазным ротором и другими многофазными двигателями, за исключением того, что они несколько упрощены (дополнительную информацию об этих двигателях можно найти в наших статьях о двигателях с короткозамкнутым ротором, фазным ротором и асинхронных двигателях). «Однофазный» относится только к входной мощности, поэтому существует много типов двигателей, использующих однофазные входы. Они обычно встречаются в асинхронных двигателях, но также могут быть синхронными. Однофазные двигатели содержат как статор, так и ротор, как и большинство электродвигателей, но они используют только одну обмотку в своем статоре, которая пропускает только один переменный ток, а их роторы, как правило, более простые, чем роторы других конструкций. Им также требуется стартер, так как использование только одной фазы входной мощности обеспечивает нулевой пусковой момент в состоянии покоя.

В однофазных двигателях используются как статоры, так и роторы, как и в других двигателях переменного тока, хотя они работают по-разному. В трехфазных двигателях 120-градусное разделение фаз между тремя переменными токами, протекающими через обмотки статора, создает вращающееся магнитное поле; однако магнитное поле, созданное только одной фазой, «пульсирует» между двумя полюсами двигателя, поскольку существует только один переменный ток, создающий два возможных состояния магнитного поля (переменный ток имеет два синусоидальных пика, где магнитные поля будут равными, но противоположными). в ориентации или «вверх-вниз»). Это аппроксимирует вращающееся поле, но не полностью. Этим двигателям необходимо дать начальный «толчок» или почувствовать силу «в противофазе» с фазой статора, чтобы произошло начальное движение ротора. Неподвижный ротор не почувствует никаких эффектов от этого пульсирующего магнитного поля «вверх-вниз», если он еще не движется, поскольку магнитные силы вверх-вниз полностью компенсируют друг друга. Пускатели двигателей решают эту проблему, добавляя противофазное воздействие (вспомогательные обмотки, конденсаторы и т. д.), которое затем создает смоделированное вращающееся магнитное поле для запуска двигателя. Более подробную информацию об этих пускателях можно найти в нашей статье о пускателях двигателей.

Однофазный двигатель относится только к типу используемого источника питания, а не к конкретной схеме статор-ротор-стартер. Многие характеристики других двигателей переменного тока применимы при выборе однофазного двигателя, и их можно найти в наших статьях об асинхронных двигателях и двигателях переменного тока. В этой статье будут указаны различные типы однофазных двигателей, чтобы можно было применить общие принципы к этим конкретным конструкциям.

Двигатели с расщепленной фазой имеют вспомогательную обмотку вне катушки статора, чтобы обеспечить начальную разность фаз, необходимую для вращения. В обмотке стартера используется провод меньшего диаметра и меньше витков, чем в обмотке статора, что придает ей большее сопротивление. Оно будет не в фазе с основным магнитным полем, потому что повышенное сопротивление изменяет фазу питания. Эта двухфазная обмотка даст начальный толчок для запуска вращения, а основная обмотка будет поддерживать работу двигателя. Затем пусковая обмотка должна быть отключена (обычно с помощью центробежного выключателя на выходном валу), как только двигатель достигнет определенного процента от полной скорости (около 75% от номинальной скорости). Повышение сопротивления пусковой обмотки также увеличивает риск перегорания катушки, поэтому эти выключатели необходимы для правильной и надежной работы двухфазных двигателей.

В этих типах однофазных двигателей конденсаторы рядом со вспомогательной обмоткой обеспечивают разность фаз, необходимую для начала вращения в этих двигателях. Они похожи на двигатели с расщепленной фазой, но используют емкость вместо сопротивления для смещения фазы стартера. В двигателях с конденсаторным пуском центробежный переключатель отключает пусковой конденсатор, когда двигатель достигает определенной скорости (около 75-80% от полной скорости). Конденсаторные двигатели с пусковым конденсатором используют два конденсатора (пусковой конденсатор и рабочий конденсатор), где ток, протекающий через пусковой конденсатор, опережает приложенное напряжение и вызывает фазовый сдвиг. Затем пусковой конденсатор ускоряет запуск двигателя, а рабочий конденсатор переключается, когда двигатель достигает номинальной скорости.

В двигателях с разделенными постоянными конденсаторами используется постоянный конденсатор, включенный последовательно с пусковой обмоткой, без центробежного выключателя. Конденсатор постоянно используется при работающем двигателе, а это означает, что он не может обеспечить усиление, которое дает пусковой конденсатор, обычный в двух предыдущих конструкциях. Однако эти двигатели выигрывают от того, что им не нужен пусковой механизм (переключатель, кнопка и т. Д.), Поскольку рабочий конденсатор, включенный последовательно со вспомогательной обмоткой, пассивно изменяет фазу однофазного входа. Двигатели с постоянным конденсатором также являются реверсивными и, как правило, более надежны, чем другие однофазные двигатели.

Этот двигатель более прост, чем другие однофазные двигатели, так как он не требует дополнительных пусковых цепей или переключателей. Корпус двигателя с С-образным сердечником изготовлен из магнитопроводящего материала (обычно из железа), который передает пульсирующее магнитное поле от основной обмотки статора к ротору. Полюса этого двигателя разделены на две неравные половины, где два «затеняющих» полюса создаются путем удлинения основной обмотки статора на меньшие обмотки на одной из этих половин (показано выше). Когда однофазный переменный ток входит в С-сердечник, он «затеняет» намотанные половины, вызывая отставание магнитного поля через затененную часть (затеняющая катушка создает противоположное магнитное поле, замедляя магнитный поток). Это вызывает неравномерное распределение индуктивных сил по ротору и заставляет его вращаться.

	Пусковой момент	Эффективность	Надежность	Стоимость
Двухфазный двигатель	Низкий	Низкий	Низкий	Низкий
Конденсатор-пуск	Средний	Средний	Высокий	Средний
Постоянно делящийся конденсатор	Низкий	Высокий	Высокий	Средний
Конденсатор пуск-пуск конденсатора	Высокий	Высокий	Высокий	Высокий
Затененный столб	Низкий	Низкий	Низкий	Низкий

имеют относительно простую конструкцию, что снижает их стоимость и производительность. Однако они имеют низкий пусковой момент и склонны к перегреву из-за резистивного характера их пускового механизма. Применения с низким крутящим моментом, такие как ручные шлифовальные машины, небольшие вентиляторы и другие устройства с дробной мощностью, лучше всего подходят для двигателей с расщепленной фазой. Не используйте этот двигатель, если требуется высокий крутящий момент или высокая частота циклов; двигатели с расщепленной фазой почти наверняка сгорят при таком использовании.

имеют улучшенный пусковой момент по сравнению с двигателями с расщепленной фазой и могут выдерживать высокие частоты циклов. В результате они более широко применимы и являются опорой в промышленных двигателях общего назначения. К ним относятся конвейеры с ременным приводом, большие воздуходувки и редукторы, а также многие другие. Их основным недостатком является их стоимость, поскольку они дороже, чем двигатели с расщепленной фазой.

Двигатели с постоянно разделенными конденсаторами, обладая низким пусковым крутящим моментом, могут хорошо работать при высокой частоте циклов и обладают превосходным КПД и надежностью. Они реверсивны благодаря отсутствию пускового механизма и могут регулировать скорость. Их единственный существенный недостаток заключается в том, что они не могут работать с высоким крутящим моментом, но в остальном являются надежными, высокоэффективными машинами, отлично подходящими для гаражных ворот, открывателей ворот или любых устройств с низким крутящим моментом, требующих мгновенного реверса.

Двигатели с конденсаторным пуском и конденсаторным пуском сочетают в себе преимущества двигателей с постоянным конденсатором и конденсаторного пуска при удвоенной стоимости. Они могут питать устройства, которые слишком сложны для других однофазных двигателей, таких как воздушные компрессоры, насосы высокого давления, вакуумные насосы, устройства мощностью 1-10 л.с. и т. д., используя их высокий пусковой момент. Они эффективны при полном токе нагрузки и надежны благодаря своей упрощенной конструкции. Если приоритетными являются мощность, надежность и эффективность, а стоимость менее важна, рассмотрите этот тип однофазного двигателя.

Двигатели с экранированными полюсами часто считаются «одноразовыми» электродвигателями, поскольку их просто производить и дешевле заменить, чем ремонтировать. Их крутящий момент, эффективность и надежность далеки от того, чего могут достичь другие однофазные двигатели, но они недороги и хорошо работают в приложениях с малой мощностью. К ним относятся бытовые применения, такие как вентиляторы для ванных комнат, фены, электрические часы, игрушки и т. д. Если для проекта требуется лишь незначительная мощность, а цена имеет первостепенное значение, двигатель с экранированными полюсами будет работать нормально.

В этой статье представлено понимание того, что такое однофазные промышленные двигатели и как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Я только что получил токарный станок Logan с однофазным двигателем, подключенным к сети 110 В, и оснащен трехполюсным поворотным реверсивным переключателем. Я знаю, как подключить двигатель для работы с однофазным напряжением 220 В, но для использования поворотного переключателя мне нужна еще одна переключаемая ветвь для обработки дополнительной горячей линии. Я провел поиск по всем направлениям и не нашел решения. Нужно ли добавить переключатель 220В для питания и оставить барабанный переключатель для прямого и обратного хода? Заранее спасибо!

Лучшее, что я могу предложить для проводки прямо сейчас для 220 В, выглядит следующим образом для текущей схемы переключателя:
(клемма 1 вверху слева) P1
(клемма 2 вверху справа) L1
(клемма 3 в середине слева) Желтый/L2
( Клемма 4 посередине справа) Красный
(клемма 5 внизу слева) Черный
(клемма 6 внизу слева) Оранжевый/белый

разница между проводкой двигателя для высокого и низкого напряжения, обмотки низкого напряжения соединены параллельно,
для При работе под высоким напряжением рабочие обмотки и пусковые обмотки соединены последовательно.

Только некоторые элементы, связанные с перемещением горячих элементов... В моем прошлом мы всегда использовали реле / или контакторы с каким-либо способом управления низким напряжением для перемещения или замены горячих элементов. Для этого также есть множество промышленных OTS-элементов. Ни на одной пользовательской панели или переключателе никогда не было ничего, кроме низкого напряжения. Я до сих пор помню, как пришел Босс и сказал мне, почему мы никогда не ставим горячий кондиционер в места, куда могут забрести пользователи или техники. Вы можете настроить что-то действительно быстрое с реле 5 В или 12 и контакторами. Помните, что если ток двигателя высок, и вы пропускаете его через барабанные переключатели, вам необходимо убедиться, что и провод, и переключатель могут выдерживать силу тока. Теперь все это промышленное оборудование сильно отличается от моей электроники и цифровой работы, поэтому, возможно, это более распространено в этом деле, поскольку вам действительно нужно управлять V / I двигателя (напряжение и ток) вместе с переключением и реверсированием повсюду.
Несколько общих замечаний и все. Я уверен, что многие так делают, и в 99,99% случаев это нормально. Держать нас в курсе.
КГ

Похоже, вам нужны как 2-полюсный однопозиционный переключатель [DPST], 250 В для отключения питания L1 и L2, так и реверсивный переключатель для изменения направления вращения двигателя; в противном случае вам понадобится 4PDT, 3-позиционный переключатель с открытым центром. Причина, по которой он работал со 120 В переменного тока, заключалась в том, что вы переключали только 3 провода, потому что нейтраль не нужно было переключать, поэтому вам нужно было только 3 контакта. Вот грубый набросок на случай, если вам нужно посмотреть, как подключить реверсивный переключатель. Надеюсь это поможет.

Пусковые обмотки уже должны быть подключены к барабанному выключателю, плюс провода питания к основным обмоткам. Основные обмотки соединены последовательно или параллельно для высокого или низкого напряжения в двигателе, а не в переключателе.

Реверс однофазного двигателя 220В с конденсатором

Как работает

Как запускается

Включение в сеть

Подбирайте конденсаторы грамотно

Устройство коллекторных движков

Устройство асинхронных движков

Смена направления движения привода

Реверсивное подключение однофазного асинхронного двигателя своими руками

Решение первое: переподключить главную обмотку

Вариант 2: переподключить вспомогательную обмотку

Как сделать реверс на однофазном двигателе 220в

Как изменить направление вращения однофазного асинхронного двигателя

Реверсивное подключение однофазного асинхронного двигателя своими руками

Однофазный двигатель 220В — постановка задачи

Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)

Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Важно понимать

Устройство и подключение однофазных электродвигателей 220В

Однофазные асинхронные электродвигатели

Устройство и принцип действия

Схема запуска и подключения

Коллекторный двигатель переменного тока

Реверс однофазного электродвигателя на примере АИРЕ 80С2

Подготовка оборудования для реверса однофазного двигателя

Схема реверса однофазного двигателя

Принцип работы схемы реверса однофазного двигателя

250 комментариев к записи “Реверс однофазного электродвигателя на примере АИРЕ 80С2”

Видео

Реверс однофазного конденсаторного двигателя — Всё о электрике

2 Схемы

Схема подключения двигателя через конденсатор

Схема подключения однофазного двигателя через конденсатор

Схема подключения трёхфазного двигателя через конденсатор

Онлайн расчет емкости конденсатора мотора

Реверс направления движения двигателя

Реверс однофазного двигателя

Реверсивное подключение однофазного асинхронного двигателя своими руками

Постановка задачи

Вариант 1: переподключение рабочей намотки

Вариант 2: переподключение пусковой намотки

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Однофазный двигатель 220В — как поменять вращение. Схема

Однофазный двигатель 220В — постановка задачи

Вариант 1: переподключение рабочей намотки (однофазный двигатель 220В)

Вариант 2: переподключение пусковой намотки (однофазный двигатель 220В)

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Важно понимать

Асинхронный двигатель как запустить в другую сторону — mad wheels

Подготовка асинхронного электродвигателя к включению

Выбор схемы подключения электродвигателя

Подключение асинхронного электродвигателя

Схема прямого включения асинхронного электродвигателя

Схема реверсивного включения электродвигателя

Как подключить асинхронный двигатель

С чего обязательно следует начинать подключение двигателя: 2 важных момента, проверенные временем

Как состояние подшипников влияет на работу двигателя

Что надо учитывать в конструкции статорных обмоток и как их подготовить

Как отличить конструкцию однофазного асинхронного электродвигателя и определить его тип по статистической таблице

Схема подключения асинхронного двигателя с пусковой обмоткой: последовательность сборки

Схема подключения асинхронного двигателя с конденсаторным запуском: 3 технологии

Как поменять направление вращения однофазного асинхронного двигателя: 2 схемы

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Направление вращения вала электродвигателя

Изменение направления вращения вала в трехфазных электродвигателях

Вариант 1: переподключение рабочей намотки

КАК ИЗМЕНИТЬ

Как изменить направление вращения трехфазного

Вариант 2: переподключение пусковой намотки

Вариант 3: смена пусковой обмотки на рабочую, и наоборот

Работа частотника с однофазным двигателем

Электродвигатель

Частотный преобразователь

Особенности подключения

Настройка преобразователя частоты

Переделка однофазного двигателя в трехфазный

arduino — управление однофазным двигателем переменного тока 220 В с помощью реле

Твой ответ

Зарегистрируйтесь или войдите в систему
