Разборка двигателя ВАЗ-21179, капремонт Лада Веста (Lada Vesta)

См. также Разборка двигателя h5M

Рисунок 1 — Внешний вид двигателя ВАЗ-21179

Общие требования

Двигатель, поступающий в ремонт, должен быть очищен от загрязнений, промыт снаружи и продут сжатым воздухом.

Моменты затяжки резьбовых соединений, подлежащие контролю при сборке, приведены тут.

Для контроля моментов затяжки резьбовых соединений при выполнении сборки двигателя допускается использовать ключи моментные и стрелочные изготовителей, имеющих сертификаты соответствия и об утверждении типа средств измерений в РФ.

Разборка

Установить двигатель на стенд для разборки и сборки агрегатов (таль электрическая или ручная, стенд для разборки и сборки агрегатов).

Снять крышку маслоналивной горловины, вывернуть пробку картера двигателя и полностью слить масло (ключ под внутренний шестигранник 8 мм, ёмкость для отработанного масла).

Снять с двигателя навесное оборудование

Снять заглушку 1, рисунок 2, натяжного ролика, ослабить гайку 2 крепления и перевести натяжной ролик 3 в направлении против часовой стрелки в верхнее положение (головка «на 13», насадка Torx Т55).

Рисунок 2 — Снятие ремня привода навесных агрегатов:
1 — заглушка натяжного ролика;
2 — гайка крепления натяжного ролика;
3 — натяжной ролик;
4 — шпилька крепления натяжного ролика;
5 — ремень привода навесных агрегатов

Снять ремень 5 привода навесных агрегатов.

Отсоединить колодку жгута проводов форсунок от компрессора системы кондиционирования.

Отвернуть три болта 1, рисунок 3, крепления и снять компрессор 2 системы кондиционирования (головка «на 10»).

Рисунок 3 — Снятие компрессора системы кондиционирования:
1 — болт;
2 — компрессор системы кондиционирования

Отсоединить колодку жгута проводов форсунок от генератора.

Отвернуть четыре болта 1, рисунок 4, крепления и снять генератор 2 (головка «на 10»).

Рисунок 4 — Снятие генератора и кронштейна навесных агрегатов:
1 — болт;
2 — генератор;
3 — болт М8;
4 — кронштейн навесных агрегатов;
5 — шайба 10,

6 — болт М10

Отвернуть болты 3 и 6 крепления и снять кронштейн 4 навесных агрегатов (головка «на 13», 17, удл. ).

Снять модуль впуска

Отсоединить колодки жгута 1, рисунок 5, проводов от катушек 5 зажигания и элементы крепления жгута от модуля впуска (плоскогубцы).

Рисунок 5 — Снятие жгута проводов катушек зажигания:
1 — жгут проводов катушек зажигания;
2 — болт крепления клеммы провода «массы»;
3 — шайба 6;
4 — болт крепления катушки зажигания;
5 — катушка зажигания;
6 — свеча зажигания

Отвернуть болт 2 крепления клеммы провода «массы» жгута проводов катушек зажигания, снять шайбу 3, отсоединить разъём жгута проводов от кронштейна крепления жгута и снять жгут проводов катушек зажигания с двигателя (головка «на 10», удл.).

Отвернуть винт 3, рисунок 6, крепления трубки направляющей указателя уровня масла к модулю впуска и снять трубку 2 с указателем 1 уровня масла в сборе (отвёртка крестовая).

Рисунок 6 — Снятие трубки направляющей указателя уровня масла:
1 — указатель уровня масла;
2 — трубка направляющая указателя уровня масла с уплотнителем в сборе;
3 — винт;
4 — шайба 6

Отжать хомут и отсоединить шланг вентиляции картера нижний от патрубка блока цилиндров (плоскогубцы).

Отвернуть три гайки 1, рисунок 7, снять шайбы 2, снять дроссельный патрубок 3 и уплотнитель дроссельного патрубка (головка «на 10», удл.).

Рисунок 7 — Снятие дроссельного патрубка:
1 — гайка М6;
2 — шайба 6;
3 — дроссельный патрубок

Отвернуть две верхние гайки 1, рисунок 8, крепления модуля 4 впуска к головке цилиндров и снять шайбы 2 специальные (головка «на 10», удл.).

Рисунок 8 — Снятие модуля впуска:
1 — гайка М6;
2 — шайба 6 специальная;
3 — уплотнитель дроссельного патрубка;
4 — модуль впуска;
5 — уплотнитель газового канала;
6 — шайба 8;
7 — болт М8х13;
8 — гайка М8

Отсоединить элементы крепления жгута проводов форсунок от модуля впуска (отвёртка плоская, плоскогубцы).

Отвернуть два болта 7 и три гайки 8 крепления модуля впуска к головке цилиндров, снять шайбы, снять модуль впуска и уплотнители 5 газового канала (головка «на 13», вороток и удл.).

Снять жгут проводов форсунок и рампу форсунок

Отсоединить колодки жгута 1, рисунок 9, проводов форсунок от топливных форсунок 2, датчика детонации, разрезать два хомута 4 крепления жгута, отсоединить разъём жгута проводов от элемента крепления на кронштейне и снять жгут проводов форсунок с двигателя (нож, отвёртка плоская, плоскогубцы).

Отвернуть два болта 5 крепления рампы, снять шайбы 6 и рампу 3 с форсунками в сборе (ключ под внутренний шестигранник 5 мм).

Рисунок 9 — Снятие жгута проводов форсунок и рампы форсунок:
1 — жгут проводов форсунок;
2 — топливная форсунка;
3 — рампа форсунок;
4 — хомут крепления жгута;
5 — болт крепления рампы форсунок;
6 — шайба 6

Снять катушки и свечи зажигания

Отвернуть болты 4, рисунок 5, и отсоединить катушки 5 зажигания от свечей 6 зажигания и снять свечи (головка Torx Е8, ключ для свечей зажигания 16).

Снять датчики

Отвернуть болт 1, рисунок 10, снять шайбу 2 и датчик 3 положения коленчатого вала (головка «на 10», вороток и удл.).

Рисунок 10 — Снятие датчиков:
1 — болт М6х20;
2 — шайба 6;
3 — датчик положения коленчатого вала;
4 — болт М8х25;
5 — датчик детонации

Отвернуть болт 4 и снять датчик 5 детонации (головка «на 13», вороток и удл.).

Отвернуть и снять датчик 1, рисунок 11, контрольной лампы давления масла (ключ кольцевой 21).

Рисунок 11 — Снятие датчика контрольной лампы давления масла:
1 — датчик контрольной лампы давления масла

Отвернуть болт 1, рисунок 12, и снять клапан 2 регулирования положения распределительного вала (головка «на 8», вороток и удл.).

Рисунок 12 — Снятие клапана регулирования положения распределительного вала:
1 — болт М5х10;
2 — клапан регулирования положения распределительного вала

Отвернуть болт 1, рисунок 13, крепления и снять датчик 2 фаз (головка Torx Е8, вороток и удл.).

Рисунок 13 — Снятие датчика фаз:
1 — болт крепления датчика фаз;
2 — датчик фаз

Отвернуть и снять датчик 1, рисунок 14, температуры охлаждающей жидкости с термостата 5 (ключ кольцевой 19).

Рисунок 14 — Снятие термостата:
1 — датчик температуры охлаждающей жидкости;
2 — гайка М8;
3 — шайба 8;
4 — шпилька М8х80;
5 — термостат;
6 — прокладка

Снять термостат

Отвернуть две гайки 2, снять шайбы 3, снять со шпилек 4 термостат 5 и прокладку 6 (головка «на 13», удл. ).

Снять трубу приемную глушителя с нейтрализатором в сборе

Отсоединить колодку 2, рисунок 15, жгута проводов датчика концентрации кислорода от элемента крепления на кронштейне 1 и вывернуть датчик 5 концентрации кислорода из приемной трубы 6 глушителя с нейтрализатором в сборе (отвёртка плоская, плоскогубцы, ключ кольцевой открытый 22).

Рисунок 15 — Снятие датчика концентрации кислорода:
1 — кронштейн крепления жгута проводов;
2 — колодка жгута проводов датчика концентрации кислорода;
3 — гайка М8;
4 — кронштейн трубы подводящей водяного насоса;
5 — датчик концентрации кислорода;
6 — труба приемная глушителя с нейтрализатором в сборе;
7 — гайка М8

Отвернуть три болта М6х12, снять шайбы и два кронштейна крепления жгутов проводов (головка «на 10», удл.).

Отвернуть гайку 3 крепления кронштейна 4 трубы подводящей водяного насоса, снять шайбу (головка «на 13», удл.).

Ослабить гайку 7 крепления приемной трубы 6 глушителя на шпильке крепления кронштейна 4 трубы подводящей водяного насоса (головка «на 13», удл. ).

Отвернуть семь гаек 1, рисунок 16, снять шайбы 9, отвернуть два болта 4, снять приемную трубу 7 глушителя с нейтрализатором в сборе и прокладку 8 газопровода (головка «на 13», удл.).

Рисунок 16 — Снятие приемной трубы глушителя с нейтрализатором в сборе:
1 — гайка М8;
2 — кронштейн приемной трубы;
3 — опора кронштейна приемной трубы;
4 — болт М8х16;
5 — экран нижний;
6 — шпилька М8х25;
7 — труба приемная глушителя с нейтрализатором в сборе;
8 — прокладка газопровода;
9 — шайба 8 пружинная

Отвернуть четыре болта 4 крепления и снять кронштейн 2 приемной трубы, экран 5 нижний и опору 3 кронштейна приемной трубы (головка «на 13», удл.).

Снять детали привода ГРМ

Установить на двигатель фиксатор 1, рисунок 17, и заблокировать маховик 2 (фиксатор 67.7820-9526).

Рисунок 17 — Блокирование маховика:
1 — фиксатор 67.7820-9526;
2 — маховик

Отвернуть болт 1, рисунок 18, крепления демпфера, снять шайбу 2 и демпфер 3 коленчатого вала (головка «на 17»).

Рисунок 18 — Снятие демпфера коленчатого вала:
1 — болт;
2 — шайба;
3 — демпфер коленчатого вала

Отвернуть пять винтов 1, рисунок 19, с шайбами 2, и снять крышку 4 защитную привода ГРМ переднюю верхнюю (ключ 5 под внутренний шестигранник).

Отвернуть три болта 1 с шайбами 2 и 5, снять крышку 3 защитную привода ГРМ переднюю нижнюю (ключ 5 под внутренний шестигранник).

Рисунок 19 — Снятие передних защитных крышек ГРМ:
1 — винт;
2 — шайба 6 Ø12;
3 — крышка защитная привода ГРМ передняя нижняя;
4 — крышка защитная привода ГРМ передняя верхняя;
5 — шайба 6 Ø18

Ослабить болт 1, рисунок 20, крепления автоматического натяжителя 2, отвернув его на 2-3 оборота, снять со шкива коленчатого вала дистанционную шайбу 1, рисунок 21, и ремень 3, рисунок 20, привода ГРМ (головка на 15, отвёртка плоская — 2 шт.).

Рисунок 20 — Снятие ремняГРМ:
1 — болт М10;
2 — натяжитель автоматический ремня ГРМ;
3 — ремень ГРМ;
4 — ролик опорный;
5 — шкив выпускного распределительного вала;
6 — механизм поворота впускного распределительного вала со шкивом в сборе;
7 — болт крепления механизма поворота распределительного вала;
8 — заглушка механизма поворота впускного распределительного вала;
9 — болт крепления шкива;
10 — шайба

Отвернуть болт крепления и снять натяжитель 2 автоматический (головка на 15).

Отвернуть болт крепления и снять опорный ролик 4 (головка на 15).

Снять зубчатый шкив 2, рисунок 21, коленчатого вала (отвёртка плоская — 2 шт.).

Отжать хомут и отсоединить шланг вентиляции картера нижний от крышки головки цилиндров (плоскогубцы).

Рисунок 21 — Снятие шкива коленчатого вала:
1 — шайба дистанционная;
2 — шкив зубчатый коленчатого вала;
3 — вал коленчатый;
4 — шпонка

Отвернуть пятнадцать болтов крепления и снять крышку 1, рисунок 22, головки цилиндров (головка Torx Е8, вороток коловоротный).

Снять две заглушки 3 головки цилиндров (выколотка технологическая, молоток, отвёртка плоская).

Рисунок 22 — Снятие головки цилиндров:
1 — крышка головки цилиндров;
2 — корпус подшипников распределительных валов;
3 — заглушка;
4 — впускной распределительный вал;
5 — головка цилиндров;
6 — прокладка;
7 — сальник распределительного вала;
8 — выпускной распределительный вал

Отвернуть болт 1, рисунок 23, крепления задающего диска 3, удерживая впускной распределительный вал 5 гаечным ключом за лыски на хвостовике вала, снять шайбу 2, задающий диск 3 и центрирующую втулку 4 (ключ «на 17», ключ под внутренний шестигранник 6).

Рисунок 23 — Впускной распределительный вал:
1 — болт крепления задающего диска;
2 — шайба 8×20;
3 — задающий диск датчика фаз;
4 — втулка центрирующая;
5 — впускной распределительный вал

Отвернуть и снять заглушку 8, рисунок 20, механизма поворота впускного распределительного вала, удерживая впускной распределительный вал гаечным ключом за лыски на хвостовике (ключ «на 17», головка «на 30»).

Отвернуть болт 7, рисунок 20, крепления механизма поворота распределительного вала, удерживая впускной распределительный вал гаечным ключом за лыски на хвостовике вала, и снять механизм 6 поворота распределительного вала (ключ «на 17», насадка Torx Т55, отвёртка плоская — 2 шт.).

Отвернуть болт 9, рисунок 20, крепления шкива, удерживая выпускной распределительный вал гаечным ключом за лыски на хвостовике вала, снять шайбу 10 и шкив 5 выпускного распределительного вала (ключ «на 17», головка «на 17», отвёртка плоская — 2 шт.).

Снять маховик

Отвернуть шесть болтов крепления, снять маховик 2, рисунок 17, и фиксатор 1 (головка «на 17», вороток и удл. ).

Снять головку цилиндров

Отвернуть болты 1, 2 и 3, рисунок 24, с шайбами и снять кронштейн 5 правой опоры двигателя (головка «на 13», 17, удл.).

Рисунок 24 — Снятие кронштейна правой опоры двигателя:
1 — болт М8х80;
2 — болт М8х90;
3 — болт M10х 1,25×30;
4 — шайба 10;
5 — кронштейн правой опоры двигателя;
6 — шайба 8

Отвернуть четыре болта 1, рисунок 25, крепления с шайбами 2 и снять заднюю защитную крышку 4 ремня ГРМ в сборе с уплотнительными кольцами 3 и 5 и уплотнителем 6 (головка «на 10», удл.).

Рисунок 25 — Снятие задней защитной крышки ГРМ:
1 — болт М6х16;
2 — шайба 6;
3 — уплотнитель;
4 — крышка защитная привода ГРМ задняя;
5 — кольцо уплотнительное;
6 — уплотнитель

Отвернуть 20 болтов крепления и снять корпус 2, рисунок 22, подшипников распределительных валов (головка Torx Е8, удл.).

Снять впускной 4 и выпускной 8 распределительные валы, сальники 7.

Отвернуть 10 болтов крепления и снять головку цилиндров 5 и прокладку 6 (головка Torx Е14, удл. ).

Снять детали системы смазки

Отвернуть масляный фильтр 1, рисунок 26 (ключ для масляного фильтра).

Отвернуть штуцер 2 крепления масляного фильтра (ключ кольцевой 24).

Рисунок 26 — Снятие масляного фильтра и штуцера:
1 — масляный фильтр;
2 — штуцер крепления масляного фильтра

Отвернуть шестнадцать болтов 1 и 2, рисунок 27, и снять масляный картер 6 (головка «на 10», вороток коловоротный, приспособление 67.7812-9712 для снятия картера, молоток с пластмассовым бойком).

Рисунок 27 — Снятие масляного картера:
1 — болт М6х45;
2 — болт М6х20;
3 — шайба 6;
4 — пробка;
5 — кольцо;
6 — картер масляный

Отвернуть болт 1, рисунок 28, два болта 3, и снять приемник 2 масляного насоса (головка «на 8», удл.).

Отвернуть пять болтов 5 крепления, снять масляный насос 6 и прокладку 4, извлечь сальник из корпуса насоса (головка Torx Е8, выколотка, молоток).

Рисунок 28 — Снятие приемника масляного насоса и масляного насоса:
1 — болт фланцевый;
2 — приемник масляного насоса;
3 — болт фланцевый;
4 — прокладка масляного насоса;
5 — болт фланцевый крепления крышки масляного насоса;
6 — насос масляный

Снять детали системы охлаждения

Отвернуть два болта 1, рисунок 29, снять шайбы 2, снять трубу 3 подводящую водяного насоса и прокладку 4 фланца трубы подводящей (головка «на 10», удл. ).

Отвернуть гайку 5, снять шайбу 6 и отсоединить кронштейн 7 крепления от трубы подводящей водяного насоса (головка «на 13», удл.).

Рисунок 29 — Снятие трубы подводящей водяного насоса:
1 — болт М6х20;
2 — шайба 6;
3 — труба подводящая водяного насоса;
4 — прокладка фланца трубы подводящей;
5 — гайка М8;
6 — шайба 8;
7 — кронштейн крепления трубы подводящей

Отвернуть три болта 1, рисунок 30, с шайбами 2, снять водяной насос 3 и прокладку 4 корпуса водяного насоса (вставка сменная Torx ТЗО, переходник, удл.).

Рисунок 30 — Снятие водяного насоса:
1 — болт крепления водяного насоса;
2 — шайба 6;
3 — насос водяной;
4 — прокладка корпуса водяного насоса

Снять держатель заднего сальника

Отвернуть шесть болтов 1, рисунок 31, снять держатель 3 заднего сальника коленчатого вала с сальником 2 в сборе и прокладку 4 (головка Torx Е8, удл.).

Извлечь сальник 2 коленчатого вала задний из держателя 3 (молоток, выколотка).

Рисунок 31 — Снятие держателя заднего сальника коленчатого вала:
1 — болт держателя сальника;
2 — сальник коленчатого вала задний;
3 — держатель заднего сальника коленчатого вала;
4 — прокладка;
5 — блок цилиндров

Снять коленчатый вал

Отвернуть болты 1, рисунок 32, снять крышки и вкладыши 3 шатунных подшипников (головка Torx Т10, удл.).

Рисунок 32 — Снятие деталей шатунно-поршневой группы и коленчатого вала:
1 — болт крепления шатуна;
2 — шатун;
3 — вкладыш шатуна;
4 — палец поршневой;
5 — полукольцо упорного подшипника коленчатого вала;
6 — вкладыш коренного подшипника нижний;
7 — вкладыш коренного подшипника верхний;
8 — вал коленчатый;
9 — блок цилиндров;
10 — поршень;
11 — поршневое кольцо

Отвернуть болты крепления, снять поочередно крышки коренных подшипников и извлечь из них нижние вкладыши 6 коренных подшипников (головка «на 17», удл.).

Снять коленчатый вал 8, верхние вкладыши 7 коренных подшипников и упорные полукольца 5.

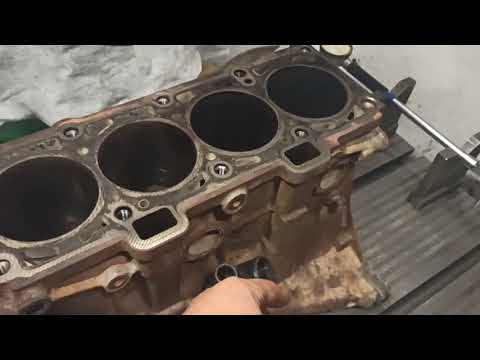

Снять шатунно-поршневую группу

Извлечь из блока цилиндров поршни 10 с шатунами 2 в сборе (выколотка технологическая пластмассовая или деревянная диаметром 30 мм и длиной 300 мм).

Снять с поршней поршневые кольца 11 (отвёртка плоская, клещи типа 11069-1 код 74152001).

Снять стопорные кольца, извлечь поршневые пальцы 4 и разъединить поршни 10 с шатунами 2 (отвёртка плоская).

ПРИМЕЧАНИЕ. Для сохранения порядка установки промаркировать детали шатунно-поршневой группы любым способом, не приводящим к повреждению деталей.

Промыть детали двигателя и продуть сжатым воздухом (установка L-90 для мойки узлов и деталей, пистолет типа АН 050101 для обдува сжатым воздухом).

См. также Дефектовка деталей двигателя, Сборка двигателя

Руководство по ремонту Лада Веста 1.

7 Скачать бесплатно

РЕКЛАМА Д В Е Р Т И С Е М Е Н Т

Описание издателя

Приложение из серии полноцветных иллюстрированных руководств по ремонту автомобилей своими силами. В руководстве приведены конструктивные особенности узлов и систем автомобиля ВАЗ-2180 Лада Веста, с двигателем ВАЗ-21129 (106 л.с.) и двигателем ВАЗ-21179 (122 л.с.). Подробное описание основных неисправностей, их причин и способов устранения. Последовательность разборки и ремонта показана на фотографиях с комментариями. В разделах, посвященных техническому обслуживанию и ремонту автомобиля, приведены условия проведения работ, необходимые инструменты, время и сложность операции. Операции показаны на цветных фотографиях и снабжены подробными комментариями.

О руководстве по ремонту Lada Vesta

Руководство по ремонту Lada Vesta — бесплатное приложение для Android, опубликованное в списке приложений «Отдых» раздела «Дом и хобби».

Компания-разработчик Руководства по ремонту Lada Vesta — SpeedTop. Последняя версия, выпущенная его разработчиком, — 1.7. Это приложение было оценено 3 пользователями нашего сайта и имеет средний рейтинг 2,7.

Чтобы установить Руководство по ремонту Lada Vesta на Android-устройство, просто нажмите зеленую кнопку «Продолжить в приложении» выше, чтобы начать процесс установки. Приложение размещено на нашем сайте с 27 января 2017 г. и было загружено 125 раз. Мы уже проверили, безопасна ли ссылка для загрузки, однако для вашей собственной безопасности мы рекомендуем вам проверить загруженное приложение антивирусом. Если ваш антивирус определяет Руководство по ремонту Lada Vesta как вредоносное ПО или если ссылка для скачивания com.speedtop.LadaVestaRepair не работает, используйте контактную страницу, чтобы написать нам.

Как установить Руководство по ремонту Lada Vesta на Android-устройство:

• Нажмите кнопку «Продолжить в приложении» на нашем сайте. Это перенаправит вас в Google Play.
• Как только Руководство по ремонту Lada Vesta появится в списке Google Play вашего Android-устройства, вы можете начать его загрузку и установку. Нажмите на кнопку «Установить», расположенную под строкой поиска и справа от значка приложения.
• Появится всплывающее окно с разрешениями, необходимыми для Руководства по ремонту Lada Vesta. Нажмите «Принять», чтобы продолжить процесс.
• Руководство по ремонту Lada Vesta будет загружено на ваше устройство с отображением прогресса. После завершения загрузки начнется установка, и вы получите уведомление после завершения установки.

Перейти к руководству Ремонт Лада Веста

Д В Е Р Т И С Е М Е Н Т

Резервное копирование из/в облако. Защитите свои данные.

Настройте один раз и забудьте об этом.

РЕКЛАМА Д Е Р Т И С Е М Е Н Т

Нажмите на звезды, чтобы оценить это приложение!

Users Rating:     2. 7/5     3

Downloads last week: 0

Release Date: 2022-03-03

Издатель: SpeedTop

Операционная система: Android

Тип лицензии: Бесплатная

Купить запчасти для ВЕСТА по низкой цене

Подкатегории

• Части тела

  В этом разделе вы можете купить Детали кузова для Лада ВЕСТА.

• Тормоза

  В этом разделе вы можете купить Тормоза для Лада ВЕСТА.

• Сцепление

  В этом разделе вы можете купить Сцепление для Lada VESTA.

• Система охлаждения

  В этом разделе вы можете купить Система охлаждения для Лада ВЕСТА.

• Электрический

  В этом разделе вы можете купить Электродвигатель для Лада ВЕСТА.

• Фары

  В этом разделе вы можете купить Фары для Лада ВЕСТА.

• Детали двигателя

  В этом разделе вы можете купить Детали двигателя на Лада ВЕСТА.

• Выхлопная система

  В этом разделе вы можете купить Выхлопную систему на Лада ВЕСТА.

• Внешний вид

  В этом разделе вы можете купить Экстерьер на Lada VESTA.

• Передний/задний мост

  В этом разделе вы можете купить Передний/Задний мост на Lada VESTA.

• Топливная система

  В этом разделе вы можете купить Топливную систему на Лада ВЕСТА.

• Коробка передач

  В этом разделе вы можете купить Коробку передач на Lada VESTA.

• Отопление

  В этом разделе вы можете купить Подогрев для Lada VESTA.

• Интерьер

  В этом разделе вы можете купить салон для Lada VESTA.

• Рулевое управление

  В этом разделе вы можете купить Рулевое управление для Lada VESTA.

• Подвеска

  В этом разделе вы можете купить Подвеску на Лада ВЕСТА.

• Колеса

  В этом разделе вы можете купить Колеса на Лада ВЕСТА.

• Багажники на крышу

  В этом разделе вы можете купить багажник на крышу Лада ВЕСТА.

  Готов к работе

  Автомобильные багажники на крышу представляют собой предварительно собранные системы, предоставляющие вам простой и понятный выбор. Сначала выберите марку, модель и год выпуска вашего автомобиля. Затем выберите универсальный багажник на крышу, который лучше всего соответствует вашим потребностям, с гладкими аэродинамическими дугами и мощными функциональными системами. Багажники на крышу совместимы с любыми держателями, которые вы хотите добавить для своей страсти, — от багажников и держателей для велосипедов до держателей для каяков и досок для серфинга.

  Автомобильные багажники на крышу от обеспечивают удобство и выбор:

  • Предварительно собранные универсальные системы багажников на крышу
  • Безопасная и надежная переноска груза
  • Ассортимент усиленных и аэродинамических дуг
  • Возможность добавления держателей для велосипедов, каяков и досок

Товаров: 414.
