Пусковой двигатель ПД-23 (17-23СП) Т-130, Т-170
Переходная плита с ПД на стартер МТЗ, ЮМЗ. Переходная плита с ПД под стартер Д-240, Д-65Комплект переоборудования трактора МТЗ под стартер
Вернуться к: Пусковые двигатели
Новый пусковой двигатель ПД-23, имеет каталожный номер 17-23СП. Существуют два вида пусковых двигателей ПД-23 — это обычный ПД-23 (старого образца) и ПД-23У (нового образца). Вес — 220кг. Применяемость: бульдозеры Т-130, Т-170, Б-10М, Т-180, Т-140, ДЗ-24А (Д-521А), ДЗ-24 (Д-521), ДЗ-35С (Д-575С), ДЗ-9 (Д-275А), ДЗ-109, ДЗ-110, ДЗ-171, ДЗ-27С (Д-523С), Тракторы ЧТЗ.
+38 (097) 056-05-93
Задайте вопрос по этому товару
ООО НПКФ«Спец-Гидро-Маш»
Описание
Пусковой двигатель ПД-23 имеет каталожный номер 17-23СП. Существуют два вида пусковых двигателей ПД-23 — это обычный ПД-23 (старого образца) и ПД-23У (нового образца). Конструктивные отличия ПД-23 и ПД-23У лишь в наличии или отсутствии карбюратора, воздухоотчистителя и техническим исполнением стартера СТ-230Е с ручным или электрическим запуском. А так в целом ПД-23 и ПД-23У — это одно и тоже устройство. Применяется пусковой двигатель на тракторах ЧТЗ, а так же на бульдозерах Т-130, Т-170, Б-10М, Т-180, Т-140, ДЗ-24А (Д-521А), ДЗ-24 (Д-521), ДЗ-35С (Д-575С), ДЗ-9 (Д-275А), ДЗ-109, ДЗ-110, ДЗ-171, ДЗ-27С (Д-523С) на которых установлены двигатели Д-160 и Д-180. Пусковой двигатель ПД-23 в разной технической номенклатуре можно встретить под разными названиями среди которых такие как: ПД-23, Пусковой двигатель ПД-23, пускач ПД-23, пусковой двигатель Т-130, пусковой двигатель Т-170, пусковой двигатель ПД23 17-23СП, пусковой двигатель Д-160, пусковой двигатель Д-180. Пускач ПД-23У представляет собой двухцилиндровый, четырехтактный карбюраторный бензиновый двигатель с диаметром цилиндра 92мм, и ходом поршня 102мм. Зажигание пускового двигателя происходит от магнетто М-149А-1, а пуск от стартер СТ-230Е ручного или электрического запуска. Для ПД-23 нужен бензин А-72 или А-76 по ГОСТ 2084-77.
Технические характеристики пускового двигателя ПД-23 (17-23СП)
Пусковой двигатель П-23У, (ПД-23 Пускач) на т10, т170.
| ||
Марка
|
П-23У
| |
Тип
|
карбюраторный бензиновый, четырехтактный
| |
Число цилиндров П23
|
2
| |
Диаметр цилиндра, мм
|
92
| |
Ход поршня, мм
|
102
| |
Направление вращения коленчатого вала ПД23 (со стороны кожуха шестерен распределения)
|
левое
| |
Мощность номинальная при стандартных атмосферных условиях не менее, кВт (л. с.)
|
13,25 (18)
| |
Частота вращения коленчатого вала при номинальной мощности, об/мин
|
2400±100
| |
Частота вращения холостого хода, об/мин:
| ||
максимальная
|
2800±50
| |
минимальная, не более
|
600
| |
Порядок работы цилиндров П-23У
|
1-2-0-0
| |
Удельный расход топлива при номинальной мощности, г/кВт х ч (г/л. с х ч.), не более
|
450 (330)
| |
Топливо на пускач П23
|
бензин А-72 или А-76 по ГОСТ 2084-77
| |
Карбюратор
|
К 125Л
| |
Воздухоочиститель
|
масляно-инерционный
| |
Фазы газораспределения, градус:
| ||
начало впуска
|
8±2 до ВМТ
| |
конец впуска
|
34±2 после НМТ
| |
начало выпуска
|
44±2 до НМТ
| |
конец выпуска
|
8±2 после ВМТ
| |
Регулятор частоты вращения
|
центробежный
| |
Зажигание
|
от магнето
| |
Угол опережения зажигания, градусы по углу поворота коленчатого вала
|
25
| |
Тип охлаждения
|
жидкостной, общий с основным двигателем
| |
Тип смазки
|
разбрызгиванием
| |
Редуктор пускача т10, т170
|
двухступенчатый с цилиндрическими шестернями
| |
Механизм включения пд23
|
типа «Бендикс» с ручным включением и автоматическим отключением
| |
Механизм ручного вращения коленчатого вала
| ||
Тип муфты сцепления п-23
|
непостоянно замкнутая, рычажная, однодисковая, сухая
| |
Масса, кг
|
220±10
| |
Пуск двигателя
|
электростартером СТ-230Е
|
Устройство ПД-23. Схема пускового двигателя ПД-23
1-магнето; 2-шатун; 3-заглушка; 4-палец; 5-блок-картер; 6-головка блока цилиндров; 7-кольцо поршневое; 8-поршень; 9-вал коленчатый; 10-муфта сцепления; 11-стартер; 12-редуктор; 13-пробка; 14-корпус шестерен распределения.
Пусковой двигатель П-23У (поперечный разрез)
1, 14, 26-крышки; 2-элемент фильтрующий; 3-корпус; 4-маслоотражатель; 5-воздухоочиститель; 6-рычаг воздушной заслонки; 7-карбюратор; 8-винт ограничения хода дроссельной заслонки; 9-винт регулирования качества горючей смеси; 10-рычаг дроссельной заслонки; 11-коллектор; 12-втулка клапана; 13-фильтр подсасывающий; 15-болт регулировочный; 16-контргайка; 17-толкатель клапана; 18-механизм проворачивания; 19-масломерная линейка пускового двигателя; 20-вал распределительный; 21-масломерная линейка редуктора; 22-пробка; 23-клапан; 24-провод; 25-свеча зажигания; 27-поплавок; 28-язычок; 29-ограничитель хода поплавка; 30-ось поплавка; 31-игла клапана; 32-корпус клапана; 33-шайба клапана; А = 0,2-0,25 мм, В = 29 мм, С = 1,2-1,5 мм, D-по уровню нижней кромки маслоотражателя.
Пуск дизеля осуществляется при помощи пускового двигателя ПД-23У . Пусковой двигатель установлен с левой стороны дизеля.
Пусковой двигатель состоит из блока цилиндров с картером и головкой, кривошипно-шатунного и газораспределительного механизмов и систем: охлаждения, смазки, питания, зажигания и силовой передачи, состоящей из муфты сцепления и редуктора с механизмом включения.
Центробежный регулятор пускового двигателя автоматически регулирует количество смеси, поступающей в цилиндры, ограничивает максимальную частоту вращения холостого хода пускового двигателя. Воздухоочиститель масляно-инерционный с фильтром из капроновой щетины.
Система охлаждения общая с дизелем. Охлаждающая жидкость, нагревающаяся при работе пускового двигателя, обеспечивает частичный прогрев дизеля при пуске.При пуске дизеля крутящий момент пускового двигателя через муфту сцепления, двухступенчатый редуктор, шестерню привода механизма включения и маховик дизеля передается на коленчатый вал.
Пускают пусковой двигатель электрическим стартером.
ЭЛЕКТРООБОРУДОВАНИЕ ПУСКОВОГО ДВИГАТЕЛЯ
На двигатель устанавливаются стартер, магнето, свечи зажигания, обеспечивающие пуск и работу пускового двигателя
1-крышка со стороны привода; 2-втулка подшипника; 3-кольцо упорное; 4-шестерня привода; 5-муфта свободного хода; 6-пружина; 7-винт упорный; 8-муфта включения привода; 9-ось рычага; 10-винт регулировочный; 11-обмотка якоря; 12-рычаг включения; 13-плунжер; 14-корпус включателя; 15-крышка включателя; 16-пружина контактного диска; 17-диск контактный; 18-пружина плунжера; 19-болт-клемма для подсоединения от аккумуляторной батареи; 20-втулка изоляционная; 21-болт контактный; 22-коллектор; 23-вывод щетки; 24-щеткодержатель; 25-щетка; 26-пружина щетки; 27-кожух; 28-кольцо уплотнительное; 29-болт стяжной; 30-крышка со стороны коллектора; 31-штифт установочный; 32-обмотка возбуждения; 33-башмак стартера; 34-якорь; 35-корпус; 36-диск промежуточного подшипника; 37-штифт установочный; 38-кольцо замковое; 39-шайба упорная; 40-вал якоря.
Стартер — серийный электродвигатель постоянного тока (12 В), последовательного возбуждения с рычагом включения и муфтой свободного хода служит для пуска двигателя.
1-винт крепления стойки; 2-контакт неподвижный; 3-стойка; 4-контакт подвижный; 5-эксцентрик; 6-фильц; 7-втулка кулачка прерывателя; 8-паз; 9-собачкодержатель; 10-трансформатор; 11-конденсатор; 12-дополнительный вывод высокого напряжения; 13-крышка экрана; 14-экран; 15-бегунок; 16-крышка распределителя; 17-пластина прерывателя; 18-крышка корпуса магнето, 19-ротор; 20-корпус магнето; 21-ускоритель пусковой; 22-пружина спиральная.
Магнето М-149А-1 левого вращения двухискровое с пусковым ускорителем, трехвыводное. Два вывода подключаются к свечам зажигания. К третьему дополнительному выводу можно подключить свечу предпускового подогревателя воздуха. Магнето имеет клемму для дистанционного выключения зажигания.
Свечи зажигания искровые неразборные с керамической изоляцией предназначены для зажигания рабочей смеси в цилиндрах пускового двигателя с помощью искрового разряда между электродами свечи.
Пусковой двигатель ПД-23 — запчасти для спецтехники
Диски щёточные
Техпластины
Стеклоочистители
ТКР

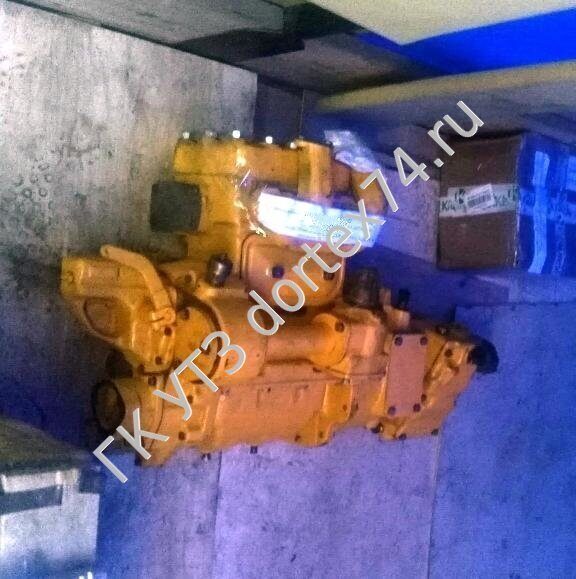

Компания «Промторг» предлагает приобрести пусковые двигатели ПД-23У для бульдозеров Т-170, Т-130, Б-10 и запчасти к ним.
В наличии имеются двигатели:
- ПД-23 — новые,
- ПД-23 — c капитального ремонта.
На все двигатели предоставляем гарантию изготовителя.
ЗАКАЗАТЬ
Характеристики ПД-23УОписание ПД-23УЦены ПД-23У
ЗЕЛЁНЫЕ ВКЛАДКИ ВЫШЕ НАЖИМАЮТСЯ ↑
Пусковой двигатель ПД-23У 17-23 , Пускач Т130, Т170. | |
Марка | П-23У 17-23сп |
Тип | карбюраторный бензиновый, четырехтактный |
Число цилиндров П23 | 2 |
Диаметр цилиндра, мм | 92 |
Ход поршня, мм | 102 |
Направление вращения коленчатого вала ПД23 (со стороны кожуха шестерен распределения) | левое |
Мощность номинальная при стандартных атмосферных условиях не менее, кВт (л. с.) | 13,25 (18) |
Частота вращения коленчатого вала при номинальной мощности, об/мин | 2400±100 |
Частота вращения холостого хода, об/мин: | |
максимальная | 2800±50 |
минимальная, не более | 600 |
Порядок работы цилиндров П-23У | 1-2-0-0 |
Удельный расход топлива при номинальной мощности, г/кВт х ч (г/л. с х ч.), не более | 450 (330) |
Топливо на пускач П23 | бензин А-76 по ГОСТ 2084-77 |
Карбюратор | К 125Л |
Воздухоочиститель | масляно-инерционный |
Фазы газораспределения, градус: | |
начало впуска | 8±2 до ВМТ |
конец впуска | 34±2 после НМТ |
начало выпуска | 44±2 до НМТ |
конец выпуска | 8±2 после ВМТ |
Регулятор частоты вращения | центробежный |
Зажигание | от магнето |
Угол опережения зажигания, градусы по углу поворота коленчатого вала | 25 |
Тип охлаждения | жидкостной, общий с основным двигателем |
Тип смазки | разбрызгиванием |
Редуктор пускача т10, т170 | двухступенчатый с цилиндрическими шестернями |
Механизм включения пд23 | с ручным включением и автоматическим отключением |
Тип муфты сцепления п-23 | непостоянно замкнутая, рычажная, однодисковая, сухая |
Масса, кг | 220±10 |
Пуск двигателя | электростартером СТ-230Е |
Пусковые двигатели ПД-23 поставляются как в полной, так и в неполной комплектации.
Комплектность пускового двигателя ПД-23 в полной комплектации:
- Пусковой двигатель ПД-23,
- Карбюратор К-125,
- Стартер СТ-230,
- Магнетто М-149,
- Свечи зажигания,
- Бронепровода,
- Воздушный фильтр.
Основные конструктивные отличия ПД-23У нового образца от двигателя ПД-23 старого образца:
- механизм проворачивания вала двигателя расположен на стенке блока;
- изменена конструкция корпуса распределительных шестерен;
- введено дистанционное управление запуском двигателя из кабины.
ПД-23У и ПД-23 взаимозаменяемые, они устанавливаются как на Д-160, так и на Д-180.
У нас имеется широкий выбор запчастей для тракторов Т-130, Т-170, Б-10. Вы можете получить их в короткие сроки, по доступным ценам, выполнить ремонт своей техники быстро и выгодно.
Реализуем запасные части бульдозеров Т-170, Т-130, Б-10 со склада в г. Челябинске из наличия.
На все запчасти даётся гарантия производителя.
Быстро скомплектуем запасные части по Вашей заявке и отгрузим в любой регион РФ транспортными компаниями, ж/д, попутным грузом.
Цены уточняйте по телефонам, e-mail:
Тел: +7-351-723-03-47, +7-351-723-01-97;
Моб: + 7-902-611-611-2 (Viber/WhatsApp), +7-919-345-46-16Присылайте Вашу заявку на запчасти на e-mail: [email protected] или через кнопку «ПРИСЛАТЬ ЗАЯВКУ».
