Как правильно проверить двигатель Мегаомметром?

Проверка коллекторного электродвигателя мегаомметром

Соединяем щупы с каждым выводом. Если будет выявлено отсутствие сопротивления, то такой двигатель неисправен и его требуется заменить.
Проверяем ротор. Переводим прибор в положение до 200 Ом и располагаем щупы на максимальном расстоянии.

Как работать с мегаомметром?

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

Для чего нужно измерять сопротивление изоляции?

Значение сопротивления указывает на качество изоляции между двумя проводниками. Поскольку данное испытание является неразрушающим, его особенно удобно использовать для контроле старения изоляции работающего электрического оборудования или установок.

Как проводится замер сопротивления изоляции?

Сопротивление изоляции практически во всех случаях измеряется мегомметром — прибором, состоящим из источника напряжения — генератора постоянного тока чаще всего с ручным приводом, магнитоэлектрического логометра и добавочных сопротивлений.

Что такое сопротивление изоляции?

Сопротивление изоляции — важная характеристика кабельных изделий. По ней можно сделать вывод о наличии механических повреждений изоляции или степени ее износа, обусловленного естественным старением и несоблюдением условий эксплуатации и, соответственно, пригодности кабеля к дальнейшей эксплуатации.

Как проверить пробой изоляции?

Проверка изоляции кабеля

Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.
Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

Как мультиметр измеряет сопротивление?

Как мультиметр измеряет сопротивление Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Что такое сопротивление изоляции кабеля?

Сопротивление изоляции это отношение напряжения, приложенного к диэлектрику, к току утечки протекающему сквозь диэлектрик. … При измерении сопротивления изоляции кабеля, как правило, измеряют сопротивление изоляции каждой жилы кабеля относительно земли и между жилами.

Какое допустимое сопротивление изоляции кабеля?

В нормативно технической документации сказано, что для изоляции жил кабеля напряжением до 1000 В сопротивление не должно быть менее 500 кОм или 0,5 МОм. В вашем же случае есть пятикратный запас.

Какое должно быть сопротивление изоляции кабеля?

Нормы сопротивления изоляции нормой являются 0.

Сколько должно составлять сопротивление изоляции для силовых кабелей до 1 кв?

0,5 МОм

Каким напряжением проверяют сопротивление изоляции?

Каким напряжением производится измерение сопротивления изоляции? Испытуемый элемент — электропроводки, в том числе осветительные сети. Напряжение мегаомметра — 1000 В. Измерение сопротивления изоляции силовых кабельных линий напряжением до 1000В производится мегаомметром на напряжение 2500В.

Что такое коэффициент абсорбции?

Коэффициент абсорбции — отношение R60 к R15, где R60 представляет значение сопротивления изоляции, отсчитанное через 60 сек. После приложения напряжения, R15 — то же, отсчитанное через 15 сек. Физическая сущность коэффициента: всякая электрическая изоляция обладает электрической емкостью.

Какое должно быть сопротивление изоляции двигателя?

Сопротивление изоляции должно быть: в статоре не менее 0,5мОм; в фазном роторе не менее 0,2мОм; минимальное сопротивление изоляции термодатчиков не нормируется.

Как рассчитать сопротивление обмотки двигателя?

Сопротивление пусковой обмотки можно определить следующим образом. Средняя длина витка пусковой обмотки приблизительно равна четырехкратной длине статора. Развернутую длину обмотки можно узнать, умножив длину среднего витка на число витков. Сопротивление обмотки можно определить по табл.

Как измерить омическое сопротивление двигателя?

Сопротивление обмоток электродвигателей постоянному току измеряют либо с помощью амперметра и вольтметра, либо двойным мостом . Если сопротивление больше 1 Ома, то необходимая точность измерений достигается одинарным мостом . При измерении сопротивления особое значение имеет правильное определение температуры обмотки.

Чему равно сопротивление изоляции обмоток исправного асинхронного электродвигателя?

Для обмоток статора асинхронного электродвигателя напряжением до 660 В сопротивление изоляции должно быть не менее 1 МОм при температуре 10-30 0 С и не менее 0,5 МОм при температуре 60 0 С, а для обмоток фазного ротора сопротивление изоляции не нормируется.

Как проверить однофазный двигатель мультиметром?

Схема его проверки выглядит следующим образом:

Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
Затем измерьте сопротивление между корпусом якоря и коллектором.
Проверьте обмотки статора.
Измерьте сопротивление между корпусом и выводами статора.

Как проверить сопротивление обмотки?

Для измерения сопротивления обмотки мультиметр переводится в режим омметра, его щупы соединяются с парой выводов. Предел измерения — 200 Ом или меньше. Необходимо последовательно прозвонить сопротивления всех трех обмоток. Полярность омметра в данном случае роли не играет.

Как проверить электродвигатель мегаомметром

Проверка обмоток электродвигателя. Неисправности и методы проверок

В идеале чтобы была произведена проверка обмоток электродвигателя, необходимо иметь специальные приборы, предназначенные для этого, которые стоят немалых денег. Наверняка не у каждого в доме они есть. Поэтому проще для таких целей научиться пользоваться тестером, имеющим другое название мультиметр. Такой прибор имеется практически у каждого уважающего себя хозяина дома.

Электродвигатели изготавливают в различных вариантах и модификациях, их неисправности также бывают самыми разными. Конечно, не любую неисправность можно диагностировать простым мультиметром, но наиболее часто проверка обмоток электродвигателя таким простым прибором вполне возможна.

Любой вид ремонта всегда начинают с осмотра устройства: наличие влаги, не сломаны ли детали, наличие запаха гари от изоляции и другие явные признаки неисправностей. Чаще всего сгоревшую обмотку видно. Тогда не нужны никакие проверки и измерения. Такое оборудование сразу отправляется на ремонт. Но бывают случаи, когда отсутствуют внешние признаки поломки, и требуется тщательная проверка обмоток электродвигателя.

Виды обмоток

Если не вникать в подробности, то обмотку двигателя можно представить в виде куска проводника, который намотан определенным образом в корпусе мотора, и вроде бы в ней ничего не должно ломаться.

Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:

Материал провода обмотки должен быть однородным по всей длине.
Форма и площадь поперечного сечения провода должны иметь определенную точность.
На проволоку, предназначенную для обмотки, в обязательном порядке в промышленных условиях наносится слой изоляции в виде лака, который должен обладать определенными свойствами: прочностью, эластичностью, хорошими диэлектрическими свойствами и т.д.
Провод обмотки должен обеспечивать прочный контакт при соединении.

Если имеется какое-либо нарушение этих требований, то электрический ток будет проходить уже в совершенно других условиях, а электрический мотор ухудшит свои эксплуатационные качества, то есть, снизится мощность, обороты, а может и вообще не работать.

Проверка обмоток электродвигателя 3-фазного мотора . Прежде всего, отключить ее от цепи. Основная часть существующих электродвигателей имеет обмотки, соединенные по схемам, соответствующим звезде или треугольнику.

Концы этих обмоток подключают обычно на колодки с клеммами, которые имеют соответствующие маркировки: «К» — конец, «Н» — начало. Бывают варианты соединений внутреннего исполнения, узлы находятся внутри корпуса мотора, а на выводах применяется другая маркировка (цифрами).

На статоре 3-фазного электродвигателя применяются обмотки, имеющие равные характеристики и свойства, одинаковые сопротивления. При замере мультиметром сопротивлений обмоток может оказаться, что у них разные значения. Это уже дает возможность предположить о неисправности, имеющейся в электродвигателе.

Возможные неисправности

Визуально не всегда можно определить состояние обмоток, так как доступ к ним ограничен особенностями конструкции двигателя. Практически проверить обмотку электродвигателя можно по электрическим характеристикам, так как все поломки мотора в основном выявляются:

Обрывом, когда провод разорван, либо отгорел, ток по нему проходить не будет.
Коротким замыканием, возникшим из-за повреждения изоляции между витками входа и выхода.
Замыкание между витками, при этом изоляция повреждается между соседними витками. Вследствие этого поврежденные витки самоисключаются из работы. Электрический ток идет по обмотке, в которой не задействованы поврежденные витки, которые не работают.
Пробиванием изоляции между корпусом статора и обмоткой.

Способы

Проверка обмоток электродвигателя на обрыв

Это самый простой вид проверки. Неисправность диагностируется простым измерением значения сопротивления провода. Если мультиметр показывает очень большое сопротивление, то это означает, что имеется обрыв провода с образованием воздушного пространства.

Проверка обмоток электродвигателя на короткое замыкание

При коротком замыкании в моторе отключится его питание установленной защитой от замыкания. Это происходит за очень короткое время. Однако даже за такой незначительный промежуток времени может возникнуть видимый дефект в обмотке в виде нагара и оплавления металла.

Если измерять приборами сопротивление обмотки, то получается малое его значение, которое приближается к нулю, так как из измерения исключается кусок обмотки из-за замыкания.

Проверка обмоток электродвигателя на межвитковое замыкание

Это самая трудная задача по определению и выявлению неисправности. Чтобы проверить обмотку электродвигателя, пользуются несколькими способами измерений и диагностик.

Проверка обмоток электродвигателя способом омметра

Этот прибор действует от постоянного тока, измеряет активное сопротивление. Во время работы обмотка образует кроме активного сопротивления, значительную индуктивную величину сопротивления.

Если будет замкнут один виток, то активное сопротивление практически не изменится, и определить омметром его сложно. Конечно, можно произвести точную калибровку прибора, скрупулезно замерять все обмотки на сопротивление, сравнивать их. Однако, даже в таком случае очень трудно выявить замыкание витков.

Результаты гораздо точнее выдает мостовой метод, с помощью которого измеряется активное сопротивление. Этим методом пользуются в условиях лаборатории, поэтому обычные электромонтеры им не пользуются.

Измерение тока в каждой фазе

Соотношение токов по фазам изменится, если произойдет замыкание между витками, статор будет нагреваться. Если двигатель полностью исправен, то на всех фазах ток потребления одинаков. Поэтому измерив эти токи под нагрузкой, можно с уверенностью сказать о реальном техническом состоянии электродвигателя.

Проверка обмоток электродвигателя переменным током

Не всегда можно измерить общее сопротивление обмотки, и при этом учесть индуктивное сопротивление. У неисправного двигателя проверить обмотку можно переменным током. Для этого применяют амперметр, вольтметр и понижающий трансформатор. Для ограничения тока в схему вставляют резистор, либо реостат.

Чтобы проверить обмотку электродвигателя, применяется низкое напряжение, проверяется значение тока, которое не должно быть выше значений по номиналу. Измеренное падение напряжения на обмотке делится на ток, в итоге получается полное сопротивление. Его значение сравнивают с другими обмотками.

Такая же схема дает возможность определить вольтамперные свойства обмоток. Для этого необходимо сделать измерения на различных значениях тока, затем записать их в таблицу, либо начертить график. Во время сравнения с другими обмотками не должно быть больших отклонений. В противном случае имеется межвитковое замыкание.

Проверка обмоток электродвигателя шариком

Этот метод основывается на образовании электромагнитного поля с вращающимся эффектом, если обмотки исправны. На них подключается симметричное напряжение с тремя фазами, низкого значения. Для таких проверок используют три понижающих трансформатора с одинаковыми данными. Их подключают отдельно на каждую фазу.

Чтобы ограничить нагрузки, опыт проводят за короткий промежуток времени.

Подают напряжение на обмотки статора, и сразу вводят маленький стальной шарик в магнитное поле. При исправных обмотках шарик крутится синхронно внутри магнитопровода.

Если имеется замыкание между витками в какой-либо обмотке, то шарик сразу остановится там, где есть замыкание. При проведении проверки нельзя допускать превышения тока выше номинального значения, так как шарик может вылететь из статора с большой скоростью, что является опасно для человека.

Определение полярности обмоток электрическим методом

У обмоток статора имеется маркировка выводов, которой иногда может не быть по разным причинам. Это создает сложности при проведении сборки.

Чтобы определить маркировку, применяют некоторые способы:

Слабым источником постоянного тока и амперметром.
Понижающим трансформатором и вольтметром.

Статор выступает в роли магнитопровода с обмотками, действующими по принципу трансформатора.

Определение маркировки выводов обмотки амперметром и батарейкой

На наружной поверхности статора имеется шесть проводов от трех обмоток, концы которых не промаркированы, и подлежат определению по их принадлежности.

Применяя омметр, находят выводы для каждой обмотки, и отмечают цифрами. Далее, делают маркировку одной из обмоток конца и начала, произвольно. К одной из оставшихся двух обмоток присоединяют стрелочный амперметр, чтобы стрелка находилась на середине шкалы, для определения направления тока.

Минусовой вывод батарейки соединяют с концом выбранной обмотки, а выводом плюса кратковременно касаются ее начала.

Импульс в первой обмотке трансформируется во вторую цепь, которая замкнута амперметром, при этом повторяет исходную форму. Если полярность обмоток совпала с правильным расположением, то стрелка прибора в начале импульса пойдет вправо, а при размыкании цепи стрелка отойдет влево.

Если показания прибора совсем другие, то полярность выводов обмотки меняют местами и маркируют. Остальные обмотки проверяются подобным образом.

Определение полярности вольтметром и понижающим трансформатором

Первый этап аналогичен предыдущему способу: определяют принадлежность выводов обмоткам.

Далее, произвольным образом маркируют выводы первой любой обмотки для соединения их с понижающим трансформатором (12 вольт).

Две другие обмотки соединяют двумя выводами в одной точке случайным образом, оставшуюся пару соединяют с вольтметром и включают питание. Напряжение выхода трансформируется в другие обмотки с таким же значением, так как у них одинаковое количество витков.

Посредством последовательной схемы подключения 2-й и 3-й обмоток вектора напряжения суммируются, а результат покажет вольтметр. Далее маркируют остальные концы обмоток и проводят контрольные измерения.

Источник: electrosam.ru

Проверка мегомметром сопротивления изоляции двигателя

Мы смотрим на прибор для измерения сопротивления изоляции, называемый «Мегомметр». Назначение этого прибора — проверить сопротивление обмоток таких устройств, как электродвигатель, используя достаточно высокое напряжение. Вы видите три предела настроек для измерения: 250 вольт, 500 вольт и 1000 вольт. Нам нужны такие высокие напряжения, чтобы мы могли обнаружить определенные типы неисправностей. Я собираюсь показать это, используя двигатель мощностью 5 кВт. Это неисправный двигатель, он был снят при обслуживании, потому что имеет замыкание на землю одной из обмоток. Я покажу, как это проверить, с помощью мегомметра. Сначала я собираюсь взять зажим земли мегомметра, и присоединить его к корпусу двигателя. Далее прямо здесь смотрим на трехфазные обмотки на выходе из распределительной коробки двигателя. У меня есть синий, оранжевый и белый провод, и я собираюсь измерить сопротивление моим измерителем сопротивление изоляции между этими фазами и землей. При проведении измерений соблюдаем технику безопасности, потому что во время работы мегомметр выдает высокое напряжение, Я соединю измерительный щуп прибора и оголенный конец фазного провода, щуп надо удерживать только одной рукой за изолированную часть. Для запуска мегомметра нажмите на оранжевую кнопку. Итак, делаем замеры . нажав кнопку, мы видим, что стрелка качнулась до упора вправо. Так как прибор стоит на оранжевом диапазоне измерений, мы будем считывать показания по верхней части шкалы, и стрелка в правой части шкалы означает нулевое значение Ом. Это неисправность, мы не должны иметь ноль Ом. Между фазовой обмоткой и корпусом должно быть очень большое сопротивление. Я сделаю это снова на другой фазе обмотки, я присоединю к ней щуп и нажму кнопку — вы видите, что она также показывает ноль. И, конечно на последней обмотке будут такие же показания. Я говорю — конечно, потому что это не имеет значения, какая обмотка замкнула на корпус. Это измерение можно сделать на любом выводе фазной обмотки, так как они соединены вместе внутри двигателя, и пробой в любом месте обмотки даст одинаковые показания сопротивления изоляции на корпус. Теперь, чтобы доказать вам, что высокое напряжение действительно имеет значение и имеет значение для наших измерений, я переключу прибор в низковольтный диапазон. В зеленом режиме, прибор работает как обычный ом метр. И как обычный ом метр он использует очень низкое напряжение для проверки сопротивление. Чтобы показать вам, как это работает я присоединю зажим земля к корпусу двигателя и вы что стрелка остается на левой стороне шкалы, потому что на зеленой шкале «справа» бесконечность, и «слева» ноль . Итак, при «КЗ» стрелка будет на левой стороне шкалы и при «обрыве» — стрелка будет в правой части шкалы при этом низком значении выставленного напряжения. Помня об этом, я снова соединяю щуп с фазной обмотклй . и нажимаю кнопку «Проверить». Обратите внимание, что стрелка ушла вправо, мы помним, что в это означает «обрыв», и это указывает, что обмотка хорошая. Просто, чтобы убедиться, что я отсоединю щуп и нажму еще раз кнопку, стрелка остается справа, прибор показывает «разомкнуто». Другими словами — короткое замыкание на корпус не обнаруживается в режиме пониженного напряжения, но может быть обнаружено в режиме высокого напряжения. Я присоединю щуп еще раз — просто чтобы доказать, что это работает, щуп присоединен — я нажимаю кнопку, стрелка поворачивается вправо, что означает нулевое значение Ом или низкое сопротивлением. В режиме высокого напряжения, я отсоединю щуп, чтобы посмотреть, что происходит, — стрелка сдвигается влево, что означает «большое сопротивление». Итак, я ясно вижу, что есть неисправность в этом моторе при использовании высокого напряжения, но я не вижу неисправности при низкое значении напряжения. И именно в этом уникальная ценность измерителя сопротивления изоляции под названием мегомметр.
_

Источник: video.elremont.ru

Как проводить измерения мегаомметром

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

Источника постоянного напряжения.
Измерителя тока.
Цифрового экрана или шкалы измерения.
Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

Держать щупы только за изолированную и ограниченную упорами часть.
Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

Как пользоваться мегаомметром: правила электробезопасности

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

К тестируемым проводам, если надо проверить пробой между жилами в кабеле.
К жиле и «земле», если проверяем «пробой на землю».

Есть буква «Э» — этот конец вставляется в гнездо с такой же буквой

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей. Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элемента	Напряжение мегаомметра	Минимально допустимое сопротивление изоляции	Примечания
Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих — раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

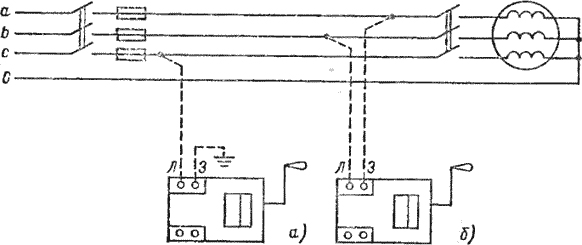

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

Источник: stroychik.ru

Измерение сопротивления изоляции мегаомметром

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
Аналоговый амперметр.
Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
Сопротивления.
Переключатель измерений кОм/Мом.
Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объект	Уровень напряжения (В)	Минимальное сопротивление изоляции (МОм)
Проверка электропроводки	1000,0	0,5>
Бытовая электроплита	1000,0	1,0>
РУ, Электрические щиты, линии электропередач	1000,0-2500,0	1,0>
Электрооборудование с питанием до 50,0 вольт	100,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт	250,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт	500,0-1000,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В	2500,0	0,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм 2 . Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

Каждый из проводов проверяется относительно земли.
Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

Подготовительный этап (полностью описан выше).
Установка переносного заземления для снятия электрического заряда.
На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
Отключение переносного заземления с тестируемого объекта.
Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
Снимаем остаточное напряжение при помощи переносного заземления.
Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
При подключении щупов необходимо касаться их изолированных участков (рукоятей).
После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Источник: www.asutpp.ru

На первый взгляд обмотка представляет кусок проволоки смотанной определенным образом и в ней нечему особо ломаться. Но у нее есть особенности:

строгий подбор однородного материала по всей длине;

точная калибровка формы и поперечного сечения;

нанесение в заводских условиях слоя лака, обладающего высокими изоляционными свойствами;

прочные контактные соединения.

Если в каком-либо месте провода нарушена любое из этих требований, то изменяются условия для прохождения электрического тока и двигатель начинает работать с пониженной мощностью или вообще останавливается.

Чтобы проверить одну обмотку трехфазного двигателя необходимо отключить ее от других цепей. Во всех электродвигателях они могут собираться по одной из двух схем:

Концы обмоток обычно выводятся на клеммные колодки и маркируются буквами «Н» (начало) и «К» (конец). Иногда отдельные соединения могут быть спрятаны внутри корпуса, а для выводов используются другие способы обозначения, например, цифрами.

У трехфазного двигателя на статоре используются обмотки с одинаковыми электрическими характеристиками, обладающими равными сопротивлениями. Если при замере омметром они показывают разные значения, то это уже повод серьезно задуматься над причинами разброса показаний.

Как проявляются неисправности в обмотке

Визуально оценить качество обмоток не представляется возможным из-за ограниченного допуска к ним. На практике проверяют их электрические характеристики, учитывая, что все неисправности обмоток проявляются:

обрывом, когда нарушается целостность провода и исключается прохождение электрического тока по нему;

коротким замыканием, возникающем при нарушении слоя изоляции между входным и выходным витком, характеризующимся исключением обмотки из работы с шунтированием концов;

межвитковым замыканием, когда изоляция нарушается между одним или несколькими близкорасположенными витками, которые этим выводятся из работы. Ток проходит по обмотке, минуя короткозамкнутые витки, не преодолевая их электрическое сопротивление и не создавая ими определенной работы;

пробоем изоляции между обмоткой и корпусом статора или ротора.

Проверка обмотки на обрыв провода

Этот вид неисправности определяется замером сопротивления изоляции омметром. Прибор покажет большое сопротивление — ∞, которое учитывает образованный разрывом участок воздушного пространства.

Проверка обмотки на возникновение короткого замыкания

Двигатель, внутри электрической схемы которого возникло короткое замыкание, отключается защитами от сети питания. Но, даже при быстром выводе из работы таким способом место возникновения КЗ хорошо видно визуально за счет последствий воздействия высоких температур с ярко выраженным нагаром или следами оплавления металлов.

При электрических способах определения сопротивления обмотки омметром получается очень маленькая величина, сильно приближенная к нулю. Ведь из замера исключается практически вся длина провода за счет случайного шунтирования входных концов.

Проверка обмотки на возникновение межвиткового замыкания

Это наиболее скрытая и сложно определяемая неисправность. Для ее выявления можно воспользоваться несколькими методиками.

Способ омметра

Прибор работает на постоянном токе и замеряет только активное сопротивление проводника. Обмотка же при работе за счет витков создает значительно большую индуктивную составляющую.

При замыкании одного витка, а их общее количество может быть несколько сотен, изменение активного сопротивления заметить очень сложно. Ведь оно меняется в пределах нескольких процентов от общей величины, а подчас и меньше.

Можно попробовать точно откалибровать прибор и внимательно измерить сопротивления всех обмоток, сравнивая результаты. Но разница показаний даже в этом случае не всегда будет видна.

Более точные результаты позволяет получить мостовой метод измерения активного сопротивления, но это, как правило, лабораторный способ, недоступный большинству электриков.

Замер токов потребления в фазах

При межвитковом замыкании изменяется соотношение токов в обмотках, проявляется излишний нагрев статора. У исправного двигателя токи одинаковы. Поэтому прямое их измерение в действующей схеме под нагрузкой наиболее точно отражает реальную картину технического состояния.

Измерения переменным током

Определить полное сопротивление обмотки с учетом индуктивной составляющей в полной рабочей схеме не всегда возможно. Для этого придется снимать крышку с клеммной коробки и врезаться в проводку.

У выведенного из работы двигателя можно использовать для замера понижающий трансформатор с вольтметром и амперметром. Ограничить ток позволит токоограничивающий резистор или реостат соответствующего номинала.

При выполнении замера обмотка находится внутри магнитопровода, а ротор или статор могут быть извлечены. Баланса электромагнитных потоков, на условие которого проектируется двигатель, не будет. Поэтому используется пониженное напряжение и контролируются величины токов, которые не должны превышать номинальных значений.

Замеренное на обмотке падение напряжения, поделенное на ток, по закону Ома даст значение полного сопротивления. Его останется сравнить с характеристиками других обмоток.

Эта же схема позволяет снять вольтамперные характеристики обмоток. Просто надо выполнить замеры на разных токах и записать их в табличной форме или построить графики. Если при сравнении с аналогичными обмотками серьёзных отклонений нет, то межвитковое замыкание отсутствует.

Шарик в статоре

Способ основан на создании вращающегося электромагнитного поля исправными обмотками. Для этого на них подается трехфазное симметричное напряжение, но обязательно пониженной величины. С этой целью обычно применяют три одинаковых понижающих трансформатора, работающих в каждой фазе схемы питания.

Для ограничения токовых нагрузок на обмотки эксперимент проводят кратковременно.

Небольшой стальной шарик от шарикоподшипника вводят во вращающееся магнитное поле статора сразу после включения витков под напряжение. Если обмотки исправны, то шарик синхронно катается по внутренней поверхности магнитопровода.

Когда одна из обмоток имеет межвитковое замыкание, то шарик зависнет в месте неисправности.

Во время теста нельзя превышать ток в обмотках больше номинальной величины и следует учитывать, что шарик свободно выскакивает из корпуса со скоростью вылета из рогатки.

Электрическая проверка полярности обмоток

У статорных обмоток может отсутствовать маркировка начала и концов выводов и это затруднит правильность сборки.

На практике для поиска полярности используются 2 способа:

1. с помощью маломощного источника постоянного тока и чувствительного амперметра, показывающего направление тока;

2. методом использования понижающего трансформатора и вольтметра.

В обоих вариантах статор рассматривается как магнитопровод с обмотками, работающий по аналогии трансформатора напряжения.

Проверка полярности посредством батарейки и амперметра

На внешней поверхности статора выведены шестью проводами три отдельных обмотки, начала и концы которых надо определить.

С помощью омметра вызванивают и помечают вывода, относящиеся к каждой обмотке, например, цифрами 1, 2, 3. Затем произвольно маркируют на любой из обмоток начало и конец. К одной из оставшихся обмоток подключают амперметр со стрелкой посередине шкалы, способной указывать направление тока.

Минус батарейки жестко подключают к концу выбранной обмотки, а плюсом кратковременно прикасаются к ее началу и сразу разрывают цепь.

При подаче импульса тока в первую обмотку он за счет электромагнитной индукции трансформируется во вторую замкнутую через амперметр цепь, повторяя первоначальную форму. Причем, если полярность обмоток угадана правильно, то стрелка амперметра отклонится вправо при начале импульса и отойдет влево при размыкании цепи.

Если стрелка ведет себя по-другому, то полярность просто перепутана. Останется только промаркировать выводы второй обмотки.

Очередная третья обмотка проверяется аналогичным образом.

Проверка полярности посредством понижающего трансформатора и вольтметра

Здесь тоже вначале вызванивают обмотки омметром, определяя вывода, которые к ним относятся.

Затем произвольно маркируют концы первой выбранной обмотки для подключения к понижающему трансформатору напряжения, например, на 12 вольт.

Две оставшиеся обмотки случайным образом скручивают в одной точке двумя выводами, а оставшуюся пару подключают к вольтметру и подают питание на трансформатор. Его выходное напряжение трансформируется в остальные обмотки с такой же величиной, поскольку у них равное число витков.

За счет последовательного подключения второй и третьей обмоток вектора напряжения сложатся, а их сумму покажет вольтметр. В нашем случае при совпадении направления обмоток эта величина будет составлять 24 вольта, а при разной полярности — 0.

Останется промаркировать все концы и выполнить контрольный замер.

В статье дан общий порядок действий при проверке технического состояния какого-то произвольного двигателя без конкретных технических характеристик. Они в каждом индивидуальном случае могут меняться. Смотрите их в документации на ваше оборудование.

Источник: electrik.info

Как правильно прозвонить электродвигатель мегаомметром

Содержание

1 Устройство и принцип действия
2 Работа с мегаомметром
- 2.1 Требования по обеспечению безопасных условий работы
- 2.2 Как подключать щупы
- 2.3 Процесс измерения
3 Измерение сопротивления изоляции кабеля
4 Проверить сопротивление изоляции электродвигателя
- - - 4.0.0.1 Виды обмоток
      - 4.0.0.1.1 Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:
    - 4.0.0.2 Возможные неисправности
    - 4.0.0.3 Способы
      - 4.0.0.3.1 Проверка обмоток электродвигателя на обрыв
      - 4.0.0.3.2 Проверка обмоток электродвигателя на короткое замыкание
      - 4.0.0.3.3 Проверка обмоток электродвигателя на межвитковое замыкание
      - 4.0.0.3.4 Проверка обмоток электродвигателя способом омметра
      - 4.0.0.3.5 Измерение тока в каждой фазе
      - 4. 0.0.3.6 Проверка обмоток электродвигателя переменным током
      - 4.0.0.3.7 Проверка обмоток электродвигателя шариком
      - 4.0.0.3.8 Определение полярности обмоток электрическим методом
      - 4.0.0.3.9 Чтобы определить маркировку, применяют некоторые способы:
      - 4.0.0.3.10 Определение маркировки выводов обмотки амперметром и батарейкой
      - 4.0.0.3.11 Определение полярности вольтметром и понижающим трансформатором

Устройство и принцип действия

Источника постоянного напряжения.
Измерителя тока.
Цифрового экрана или шкалы измерения.
Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

Примерная схема магаомметра

Работа с мегаомметром

Один из вариантов современных мегаомметров

Требования по обеспечению безопасных условий работы

Держать щупы только за изолированную и ограниченную упорами часть.
Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

Как пользоваться мегаомметром: правила электробезопасности

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

Щупы для мегаомметра

К тестируемым проводам, если надо проверить пробой между жилами в кабеле.
К жиле и «земле», если проверяем «пробой на землю».

Есть буква «Э» — этот конец вставляется в гнездо с такой же буквой

Процесс измерения

Наименование элемента	Напряжение мегаомметра	Минимально допустимое сопротивление изоляции	Примечания
Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих — раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Как проводить измерения мегаомметром

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Проверить сопротивление изоляции электродвигателя

В идеале чтобы была произведена проверка обмоток электродвигателя, необходимо иметь специальные приборы, предназначенные для этого, которые стоят немалых денег. Наверняка не у каждого в доме они есть. Поэтому проще для таких целей научиться пользоваться тестером, имеющим другое название мультиметр. Такой прибор имеется практически у каждого уважающего себя хозяина дома.

Виды обмоток

Однако, дело обстоит гораздо сложнее, так как обмотка электродвигателя выполнена со своими особенностями:

Материал провода обмотки должен быть однородным по всей длине.
Форма и площадь поперечного сечения провода должны иметь определенную точность.
На проволоку, предназначенную для обмотки, в обязательном порядке в промышленных условиях наносится слой изоляции в виде лака, который должен обладать определенными свойствами: прочностью, эластичностью, хорошими диэлектрическими свойствами и т.д.
Провод обмотки должен обеспечивать прочный контакт при соединении.

Возможные неисправности

Обрывом, когда провод разорван, либо отгорел, ток по нему проходить не будет.
Коротким замыканием, возникшим из-за повреждения изоляции между витками входа и выхода.
Замыкание между витками, при этом изоляция повреждается между соседними витками. Вследствие этого поврежденные витки самоисключаются из работы. Электрический ток идет по обмотке, в которой не задействованы поврежденные витки, которые не работают.
Пробиванием изоляции между корпусом статора и обмоткой.

Способы

Проверка обмоток электродвигателя на обрыв

Проверка обмоток электродвигателя на короткое замыкание

Проверка обмоток электродвигателя на межвитковое замыкание

Проверка обмоток электродвигателя способом омметра

Измерение тока в каждой фазе

Проверка обмоток электродвигателя переменным током

Проверка обмоток электродвигателя шариком

Чтобы ограничить нагрузки, опыт проводят за короткий промежуток времени.

Определение полярности обмоток электрическим методом

Чтобы определить маркировку, применяют некоторые способы:

Слабым источником постоянного тока и амперметром.
Понижающим трансформатором и вольтметром.

Статор выступает в роли магнитопровода с обмотками, действующими по принципу трансформатора.

Определение маркировки выводов обмотки амперметром и батарейкой

Определение полярности вольтметром и понижающим трансформатором

Первый этап аналогичен предыдущему способу: определяют принадлежность выводов обмоткам.

Как проверить электродвигатель?

Проверку состояния изоляции электродвигателя необходимо выполнять перед его пуском в работу. Неисправность изоляции обмоток приводит к срабатыванию пусковой защиты, может вызвать повреждение моторного кабеля и двигателя. Работа неисправного оборудования нередко приводит к повреждениям линий электроснабжения, технологического оборудования, вызывает возгорание, может явиться причиной несчастного случая.

Рекомендуется периодически подвергать испытаниям не только устройства, находящиеся в работе, но и установки, используемые в работе после длительных простоев, выполнения ремонтов, замены подшипников. Новые электродвигатели также проверяются перед включением.

В паспорте двигателя указывается измерительное напряжение при проверке обмоток на электрическую прочность.

Меры безопасности перед началом работ

Существует множество вариантов прозвонить электродвигатель. Общее правило для всех способов – перед выполнением испытаний двигатель должен быть отключен от сети электропитания.

Перед началом испытаний визуально оценивается внешний вид электродвигателя. Изделие бракуется, если имеются механические повреждения станины, монтажных лап, подшипниковых щитов, клеммной коробки. При необходимости выполняется чистка поверхностей ребер охлаждения статора.

Для обеспечения корректных показаний измерительного прибора, необходимо отсоединить питающий кабель электродвигателя. На аппарат коммутации, включающий двигатель в работу, вывешивается предупредительный плакат. Дополнительно безопасность обеспечивается механической блокировкой узла подачи напряжения.

В качестве измерительных приборов применяются:

— цифровые мультиметры;

— мегомметры;

— испытательные стенды электротехнических лабораторий;

— тестеры.

Испытания изоляции двигателей мультиметром и тестером

Наиболее быстро определить состояние изоляции можно мультиметром или тестером. Проводить испытания с помощью этих приборов может один человек.

Открыв крышку клеммной коробки двигателя, проверяют схему подсоединения обмоток. Мультиметр переводится в режим омметра. Поочередно прикасаясь щупами прибора к выводным фазным контактам двигателя, определяют разность показаний. Межвитковое замыкание обмоток определяется сравнением замеренных значений с паспортными данными оборудования.

Если измеренные показания не совпадают, схема соединения разбирается, обмотки разъединяются и вызваниваются по отдельности. На наличие межвиткового замыкания указывает малое значение сопротивления обмотки или его полное отсутствие.

Статорные обмотки прозваниваются между собой и на корпус двигателя. В случае отсутствия сопротивления между обмотками и корпусом, электродвигатель отправляется на перемотку.

Соединение выводов обмоток у некоторых моделей двигателей подключается на корпус. Поэтому перед проведением испытаний необходимо уточнить схему подключения отводов.

Испытания изоляции мегомметром

Проверка состояния изоляции с помощью тестера или мультиметра не всегда позволяет определить точные показания. Погрешность измерения зависит от класса прибора, состояния и емкости аккумулятора или элементов питания.

Наибольшее распространение получил способ измерения сопротивления обмоток двигателя с помощью мегомметра.

При выполнении испытаний мегомметром необходимо соблюдать меры безопасности. Замеры с помощью этого прибора должны выполнять два человека. На промышленных предприятиях подобные испытания выполняют по специально оформленному бланку наряда-допуска.

Рекомендуется следующий порядок проведения испытаний мегомметром:

• устанавливается предел измерения. Для начала во избежание «зашкаливания», мегомметр выставляют на максимальное измеряемое значение;

• открывается клеммная крышка и проверяется отсутствие напряжения на электродвигателе;

• отсоединяется питающий кабель;

• подсоединяются клеммы прибора к обмоткам двигателя согласно инструкции, прилагаемой к мегомметру;

• нажимают кнопку «высокое напряжение» или вращают ручку индукторного мегомметра продолжительностью и со скоростью, указанной в паспорте мегомметра;

• фиксируют измеренное значение величины сопротивления;

• последующие измерения производят после возвращения стрелочного индикатора в нулевое положение на шкале прибора;

• по окончанию измерений, выполняют разряд мегомметра, путем наложения заземления на его клеммы.

Если в результате испытаний сопротивление изоляции будет незначительно ниже эксплуатационных характеристик, нужно выполнить разборку двигателя с дальнейшей сушкой обмоток статора. В зависимости от габаритов и условий, в качестве сушильного оборудования применяют тепловые пушки, электрические ТЭНы или лампы накаливания.

После чего испытания повторяют. При повторных неудовлетворительных показателях двигатель отправляют в ремонт.

Испытание оборудования в электротехнической лаборатории

Испытания в лабораторных условиях позволяют комплексно проверить состояние электродвигателя. Стендовые испытания дают полную оценку состояния не только изоляции, но и технических характеристик.

Недостатком такого способа является большой временной промежуток, в течение которого проводятся замеры. Это связано с процедурами выполнения демонтажных, транспортных, настроечных (в условиях лаборатории) и испытательных мероприятий. К тому же, после испытания на стенде, требуется обратная транспортировка, установка, подключение оборудования.

К услугам электротехнических лабораторий преимущественно обращаются для выполнения экспертизы, связанной с расследованиями инцидентов, аварийных ситуаций, несчастных случаев при эксплуатации оборудования.

Как прозвонить двигатель мегаомметром — Мастерок

Содержание

Читайте так же
Проверка электродвигателя мегаомметром
Как правильно и безопасно проверить асинхронный электродвигатель
Читайте так же
Чаще всего используются два вида электрических двигателей: асинхронные и коллекторные.
Проверка коллекторного электродвигателя мегаомметром

Мы смотрим на прибор для измерения сопротивления изоляции, называемый «Мегомметр». Назначение этого прибора – проверить сопротивление обмоток таких устройств, как электродвигатель, используя достаточно высокое напряжение. Вы видите три предела настроек для измерения: 250 вольт, 500 вольт и 1000 вольт. Нам нужны такие высокие напряжения, чтобы мы могли обнаружить определенные типы неисправностей. Я собираюсь показать это, используя двигатель мощностью 5 кВт. Это неисправный двигатель, он был снят при обслуживании, потому что имеет замыкание на землю одной из обмоток. Я покажу, как это проверить, с помощью мегомметра. Сначала я собираюсь взять зажим земли мегомметра, и присоединить его к корпусу двигателя. Далее прямо здесь смотрим на трехфазные обмотки на выходе из распределительной коробки двигателя. У меня есть синий, оранжевый и белый провод, и я собираюсь измерить сопротивление моим измерителем сопротивление изоляции между этими фазами и землей. При проведении измерений соблюдаем технику безопасности, потому что во время работы мегомметр выдает высокое напряжение, Я соединю измерительный щуп прибора и оголенный конец фазного провода, щуп надо удерживать только одной рукой за изолированную часть. Для запуска мегомметра нажмите на оранжевую кнопку. Итак, делаем замеры . нажав кнопку, мы видим, что стрелка качнулась до упора вправо. Так как прибор стоит на оранжевом диапазоне измерений, мы будем считывать показания по верхней части шкалы, и стрелка в правой части шкалы означает нулевое значение Ом. Это неисправность, мы не должны иметь ноль Ом. Между фазовой обмоткой и корпусом должно быть очень большое сопротивление. Я сделаю это снова на другой фазе обмотки, я присоединю к ней щуп и нажму кнопку – вы видите, что она также показывает ноль. И, конечно на последней обмотке будут такие же показания. Я говорю – конечно, потому что это не имеет значения, какая обмотка замкнула на корпус. Это измерение можно сделать на любом выводе фазной обмотки, так как они соединены вместе внутри двигателя, и пробой в любом месте обмотки даст одинаковые показания сопротивления изоляции на корпус. Теперь, чтобы доказать вам, что высокое напряжение действительно имеет значение и имеет значение для наших измерений, я переключу прибор в низковольтный диапазон. В зеленом режиме, прибор работает как обычный ом метр. И как обычный ом метр он использует очень низкое напряжение для проверки сопротивление. Чтобы показать вам, как это работает я присоединю зажим земля к корпусу двигателя и вы что стрелка остается на левой стороне шкалы, потому что на зеленой шкале «справа» бесконечность, и «слева» ноль . Итак, при «КЗ» стрелка будет на левой стороне шкалы и при «обрыве» – стрелка будет в правой части шкалы при этом низком значении выставленного напряжения. Помня об этом, я снова соединяю щуп с фазной обмотклй . и нажимаю кнопку «Проверить». Обратите внимание, что стрелка ушла вправо, мы помним, что в это означает «обрыв», и это указывает, что обмотка хорошая. Просто, чтобы убедиться, что я отсоединю щуп и нажму еще раз кнопку, стрелка остается справа, прибор показывает «разомкнуто». Другими словами – короткое замыкание на корпус не обнаруживается в режиме пониженного напряжения, но может быть обнаружено в режиме высокого напряжения. Я присоединю щуп еще раз – просто чтобы доказать, что это работает, щуп присоединен – я нажимаю кнопку, стрелка поворачивается вправо, что означает нулевое значение Ом или низкое сопротивлением. В режиме высокого напряжения, я отсоединю щуп, чтобы посмотреть, что происходит, – стрелка сдвигается влево, что означает «большое сопротивление». Итак, я ясно вижу, что есть неисправность в этом моторе при использовании высокого напряжения, но я не вижу неисправности при низкое значении напряжения. И именно в этом уникальная ценность измерителя сопротивления изоляции под названием мегомметр.
_

Как проверить состояние обмотки электрического двигателя

На 1-ый взор обмотка представляет кусочек проволоки смотанной спецефическим образом и в ней нечему особо ломаться. Но у нее есть особенности:

серьезный подбор однородного материала по всей длине;

четкая калибровка формы и поперечного сечения;

нанесение в промышленных критериях слоя лака, владеющего высочайшими изоляционными качествами;

крепкие контактные соединения.

Если в каком-либо месте провода нарушена хоть какое из этих требований, то меняются условия для прохождения электронного тока и двигатель начинает работать с пониженной мощностью либо вообщем останавливается.

Чтоб проверить одну обмотку трехфазного мотора нужно отключить ее от других цепей. Во всех электродвигателях они могут собираться по одной из 2-ух схем:

Концы обмоток обычно выводятся на клеммные колодки и маркируются знаками «Н» (начало) и «К» (конец). Время от времени отдельные соединения могут быть спрятаны снутри корпуса, а для выводов употребляются другие методы обозначения, к примеру, цифрами.

У трехфазного мотора на статоре употребляются обмотки с схожими электронными чертами, владеющими равными сопротивлениями. Если при замере омметром они демонстрируют различные значения, то это уже повод серьезно задуматься над причинами разброса показаний.

Как проявляются неисправности в обмотке

Зрительно оценить качество обмоток не представляется вероятным из-за ограниченного допуска к ним. На практике инспектируют их электронные свойства, беря во внимание, что все неисправности обмоток появляются:

обрывом, когда нарушается целостность провода и исключается прохождение электронного тока по нему;

маленьким замыканием, возникающем при нарушении слоя изоляции меж входным и выходным витком, характеризующимся исключением обмотки из работы с шунтированием концов;

Читайте так же

межвитковым замыканием, когда изоляция нарушается меж одним либо несколькими близлежащими витками, которые этим выводятся из работы. Смотри Проверка мегаомметром Как проверить a21k-m596 Шаговый двигатель,. Ток проходит по обмотке, минуя короткозамкнутые витки, не преодолевая их электронное сопротивление и не создавая ими определенной работы;

пробоем изоляции меж обмоткой и корпусом статора либо ротора.

Проверка обмотки на обрыв провода

Этот вид неисправности определяется замером сопротивления изоляции омметром. Устройство покажет огромное сопротивление — ∞, которое учитывает образованный разрывом участок воздушного места.

Проверка обмотки на возникновение короткого замыкания

Двигатель, снутри электронной схемы которого появилось куцее замыкание, отключается защитами от сети питания. Но, даже при резвом выводе из работы таким методом место появления КЗ отлично видно зрительно за счет последствий воздействия больших температур с ярко выраженным нагаром либо следами оплавления металлов.

При электронных методах определения сопротивления обмотки омметром выходит очень малая величина, очень приближенная к нулю. Ведь из замера исключается фактически вся длина провода за счет случайного шунтирования входных концов.

Проверка обмотки на возникновение межвиткового замыкания

Это более сокрытая и трудно определяемая неисправность. Как проверить 127В проверяйте мегаомметром, трехфазный двигатель работает. Для ее выявления можно пользоваться несколькими методиками.

Способ омметра

Устройство работает на неизменном токе и замеряет только активное сопротивление проводника. Обмотка же при работе за счет витков делает существенно огромную индуктивную составляющую.

При замыкании 1-го витка, а их полное количество может быть несколько сотен, изменение активного сопротивления увидеть очень трудно. Ведь оно изменяется в границах нескольких процентов от общей величины, а тотчас и меньше.

Проверка электродвигателя

мегаомметром

Сопротивление изоляции обмоток статора электродвигателя с рабочим напряжением до 500в проверяется напряже.

Как правильно и безопасно

проверить асинхронный электродвигатель

показана пошаговая аннотация для проверки асинхронного электродвигателя, также переключение его на.

Можно испытать точно откалибровать устройство и пристально измерить сопротивления всех обмоток, сравнивая результаты. Но разница показаний даже в этом случае не всегда будет видна.

Более четкие результаты позволяет получить мостовой способ измерения активного сопротивления, но это, обычно, лабораторный метод, труднодоступный большинству электриков.

Замер токов потребления в фазах

При межвитковом замыкании меняется соотношение токов в обмотках, проявляется лишний нагрев статора. У исправного мотора токи схожи. Потому прямое их измерение в действующей схеме под нагрузкой более точно отражает реальную картину технического состояния.

Измерения переменным током

Найти полное сопротивление обмотки с учетом индуктивной составляющей в полной рабочей схеме не всегда может быть. Для этого придется снимать крышку с клеммной коробки и врезаться в проводку.

У выведенного из работы мотора можно использовать для замера понижающий трансформатор с вольтметром и амперметром. Ограничить ток дозволит токоограничивающий резистор либо реостат соответственного номинала.

При выполнении замера обмотка находится снутри магнитопровода, а ротор либо статор могут быть извлечены. Баланса электрических потоков, на условие которого проектируется двигатель, не будет. Потому употребляется пониженное напряжение и контролируются величины токов, которые не должны превосходить номинальных значений.

Замеренное на обмотке падение напряжения, поделенное на ток, по закону Ома даст значение полного сопротивления. Как проверить Асинхронный трёхфазный двигатель с корпуса измерялось мегаомметром на. Его остается сопоставить с чертами других обмоток.

Эта же схема позволяет снять вольтамперные свойства обмоток. Просто нужно выполнить замеры на различных токах и записать их в табличной форме либо выстроить графики. Если при сопоставлении с подобными обмотками серьёзных отклонений нет, то межвитковое замыкание отсутствует.

Шарик в статоре

Метод основан на разработке вращающегося электрического поля исправными обмотками. Для этого на их подается трехфазное симметричное напряжение, но непременно пониженной величины. С этой целью обычно используют три схожих понижающих трансформатора, работающих в каждой фазе схемы питания.

Для ограничения токовых нагрузок на обмотки опыт проводят краткосрочно.

Маленькой металлической шарик от шарикоподшипника вводят во крутящееся магнитное поле статора сходу после включения витков под напряжение. Если обмотки исправны, то шарик синхронно катается по внутренней поверхности магнитопровода.

Когда одна из обмоток имеет межвитковое замыкание, то шарик зависнет в месте неисправности.

Во время теста нельзя превосходить ток в обмотках больше номинальной величины и следует учесть, что шарик свободно выскакивает из корпуса со скоростью вылета из рогатки.

Электрическая проверка полярности обмоток

Читайте так же

У статорных обмоток может отсутствовать маркировка начала и концов выводов и это сделает труднее корректность сборки.

На практике для поиска полярности употребляются 2 метода:

1. при помощи маломощного источника неизменного тока и чувствительного амперметра, показывающего направление тока;

2. способом использования понижающего трансформатора и вольтметра.

Проверка полярности посредством батарейки и амперметра

На наружной поверхности статора выведены шестью проводами три отдельных обмотки, начала и концы которых нужно найти.

При помощи омметра вызванивают и отмечают вывода, относящиеся к каждой обмотке, к примеру, цифрами 1, 2, 3. Потом произвольно маркируют на хоть какой из обмоток начало и конец. К одной из оставшихся обмоток подключают амперметр со стрелкой в центре шкалы, способной указывать направление тока.

Минус батарейки агрессивно подключают к концу выбранной обмотки, а плюсом краткосрочно прикасаются к ее началу и сходу разрывают цепь.

При подаче импульса тока в первую обмотку он за счет электрической индукции трансформируется во вторую замкнутую через амперметр цепь, повторяя первоначальную форму. На практике достаточно проверить мегаомметром трехфазный двигатель в. При этом, если полярность обмоток угадана верно, то стрелка амперметра отклонится на право при начале импульса и отойдет на лево при размыкании цепи.

Если стрелка ведет себя по-другому, то полярность просто спутана. Остается только промаркировать выводы 2-ой обмотки.

Еще одна 3-я обмотка проверяется аналогичным образом.

Проверка полярности посредством понижающего трансформатора и вольтметра

Тут тоже сначала вызванивают обмотки омметром, определяя вывода, которые к ним относятся.

Потом произвольно маркируют концы первой выбранной обмотки для подключения к понижающему трансформатору напряжения, к примеру, на 12 вольт.

Две оставшиеся обмотки случайным образом скручивают в одной точке 2-мя выводами, а оставшуюся пару подключают к вольтметру и подают питание на трансформатор. Его выходное напряжение трансформируется в другие обмотки с таковой же величиной, так как у их равное число витков.

За счет поочередного подключения 2-ой и третьей обмоток вектора напряжения сложатся, а их сумму покажет вольтметр. В нашем случае при совпадении направления обмоток данная величина будет составлять 24 вольта, а при разной полярности — 0.

Остается промаркировать все концы и выполнить контрольный застыл.

В статье дан общий порядок действий при проверке технического состояния какого-то случайного мотора без определенных технических черт. Они в каждом личном случае могут изменяться. Смотрите их в документации на ваше оборудование.

Электродвигатели используются практически везде: как автомобилестроении, так и в других областях промышленности. Однако, как и любые агрегаты, они имеют свой срок службы и их периодически необходимо проверять. Одним из приборов, который позволяет выявить неисправности, является мегаомметр. Как мегаомметром проверить двигатель, расскажем ниже.

Чаще всего используются два вида электрических двигателей: асинхронные и коллекторные.

Прозвонка асинхронного двигателя мегаомметром

Им чаще всего оборудованы приборы бытового использования. Измерение сопротивления изоляции электродвигателя мегаомметром производится следующим образом:

Проводим замеры сопротивления между выводами двигателя. Переводим прибор в режим до 100 Ом. После этого подключаем мегаомметр. Между крайним и средним выводом сопротивление должно быть от 30 до 50 Ом, а между вторым и крайним – до 20. Если такие значения получены во время прозвона, то двигатель исправен.
Для исключения утечки тока на «массу» мегаомметр переводится в положение до 2000 Ом. Каждая клемма соединяется щупами с корпусом самого двигателя. Если никаких отклонений не произошло, то такой двигатель исправен.

Проверка коллекторного электродвигателя мегаомметром

Проводить измерения такого двигателя можно, только полностью его разобрав.

Соединяем щупы с каждым выводом. Если будет выявлено отсутствие сопротивления, то такой двигатель неисправен и его требуется заменить.
Проверяем ротор. Переводим прибор в положение до 200 Ом и располагаем щупы на максимальном расстоянии. Фактически щупы занимают место щеток и таким образом всё прозванивается. Для ускорения процесса можно вручную поворачивать ротор, до прикосновения каждой обмотки с щупом.

Если мегаомметр показывает примерно одинаковые значения, то двигатель абсолютно исправен и нареканий к нему быть не может.

Измерение сопротивления изоляции асинхронных двигателей

Подробности: Категория: Электрические машины

эксплуатация
диагностика и измерения
электродвигатель
изоляция

Материалы, применяемые при изоляции обмоток электродвигателей, не являются идеальными диэлектриками и в зависимости от своих физико-химических свойств являются в большей или меньшей степени токопроводящими. Сопротивление изоляции обмоток помимо конструкции самой изоляции и примененных материалов в значительной степени зависит также от влажности изоляции, механических повреждений и загрязнения поверхности.

О сопротивлении изоляции судят по значению проходящего через нее тока при приложении постоянного напряжения. Сопротивление изоляции измеряют мегаомметром с ручным или электрическим приводом либо сетевым мегаомметром, а также методом вольтметра.
Как известно, сопротивление изоляции измеряется в Омах, но так как в обмотках двигателей оно обычно 20 очень велико, то принято его выражать в миллионах ом (мегаомах), откуда и происходит название прибора. Мегаомметр (рис.1) представляет собой генератор постоянного тока, к выводам которого подсоединяется измеряемое сопротивление. Мегаомметр по существу фиксирует ток, проходящий через измеряемое сопротивление, но для удобства пользования шкала его измерительного прибора отградуирована непосредственно в мегаомах.

Рис. 1. Принципиальная схема мегаомметра.

Г — генератор постоянного тока; 1 — последовательная обмотка мегаомметра; 2 — параллельная обмотка мегаомметра; г1, г2 — ограничивающие сопротивления; Л — линейный зажим; 3 — зажим для присоединения заземления; К — кнопка включения; Э — корпус электродвигателя; О — обмотка электродвигателя.

В качестве измерительного прибора в мегаомметре применяется логометр, в котором взаимодействуют две обмотки — обмотка 1, соединенная последовательно с измеряемым сопротивлением, и обмотка 2, подключенная параллельно выводам генератора. Перед измерением производится упрощенная проверка мегаомметра: при вращении ручки и замкнутых накоротко зажимах мегаомметра показание прибора должно быть равно нулю, при разомкнутых — бесконечности. Обмотку перед измерением сопротивления ее изоляции на 1—2 мин заземляют для того, чтобы могущие быть в ее изоляции остаточные заряды стекли в землю и не повлияли на результаты испытания.

Провода, соединяющие мегаомметр с испытуемой обмоткой, а также с корпусом электродвигателя, должны иметь усиленную и надежную изоляцию. Ручку мегаом-
метра следует вращать по возможности равномерно, частота вращения должна быть около 150 об/мин. После разворота ручки мегаомметра до указанной частоты вращения включают кнопку К и тем самым испытуемая обмотка подключается к генератору мегаомметра. В мегаомметрах, у которых кнопки нет, после разворота ручки провод от зажима Л подключают к обмотке электродвигателя щупом (стальная острозаточенная игла с изолированной ручкой из текстолита или эбонита).

В начале замеров стрелка прибора делает бросок к началу шкалы, затем показание прибора медленно начинает увеличиваться и через некоторое время (15—60 с) стрелка устанавливается в некотором положении. Первоначальный бросок стрелки, соответствующий повышенному току генератора мегаомметра, вызывается зарядным током, определяемым емкостью изоляции, который быстро затухает. Относительно медленное движение стрелки после спада емкостного тока определяется токами абсорбции.
Изоляция не является монолитной, ее можно рассматривать состоящей из ряда слоев, т. е. последовательно соединенных емкостей. При приложении напряжения внутренние емкости в этой цепочке заряжаются через сопротивление предшествующих. При хорошей, сухой изоляции сопротивление каждого слоя велико и зарядный ток мал. Поэтому процесс заряда происходит медленно. При сырой изоляции процесс протекает быстро и также быстро стрелка прибора достигает своего максимального значения.

Установившееся показание прибора свидетельствует об окончании зарядки внутренних слоев изоляции (при этом ток абсорбции равен нулю). Это показание определяется только так называемым током сквозной проводимости, т. е. током, проходящим внутри изоляции по капиллярам, заполненным влагой, и током, проходящим по наружной поверхности изоляции, которая всегда в некоторой степени загрязнена и увлажнена.
Таким образом, судить о состоянии изоляции следует по значению тока сквозной проводимости и по скорости спадания тока абсорбции, которая определяется коэффициентом абсорбции
где R15 и R60 — сопротивления изоляции, отсчитанные соответственно через 15 и 60 с после достижения мегаомметром полной частоты вращения.

При хорошей, сухой изоляции коэффициент абсорбции составляет 1,5—2,0, а для увлажненной приближается к единице. Минимальной нормой следует считать &абс=1,3.
Сопротивление изоляции электрической машины относительно ее корпуса и сопротивление изоляции между обмотками при рабочей температуре должно быть не менее значения, получаемого по формуле, но не менее 0,5 МОм:
где U — номинальное напряжение машины, В; Р — номинальная мощность машины, кВт.

Сопротивление изоляции сильно зависит от температуры; с увеличением температуры оно снижается, а при уменьшении температуры повышается. Поэтому, если измерение сопротивления изоляции производится при температуре ниже рабочей, полученное по приведенной формуле сопротивление изоляции следует удваивать на каждые 20°С (полные или неполные) разности между рабочей температурой и той температурой, при которой выполнено измерение. Практически у электродвигателей с высушенной и неповрежденной изоляцией обмотки значение сопротивления изоляции всегда бывает выше нормируемого.
Примененное выше выражение «рабочая температура машины» нуждается в разъяснении.

Рабочей температурой любой части машины называют практически установившуюся температуру этой части, соответствующую номинальному режиму работы машины при неизменной температуре окружающей среды. Очевидно, что каждый тип и типоисполнение электродвигателя имеют свою рабочую температуру; она зависит от конструкции двигателя и его вентиляции, расчетных нагрузок и расчетной температуры охлаждающей среды и может быть приближенно определена тепловым расчетом, выполняемым при проектировании электродвигателя (или серии электродвигателей).
Определенная расчетом рабочая температура позволяет выбрать конструкцию изоляции двигателя и класс ее нагревостойкости таким образом, чтобы была обеспечена длительная работа электродвигателя при номинальном режиме. Поэтому по классу нагревостойкости изоляции, примененной в исполнении завода-изготовителя, можно судить о рабочей температуре электродвигателя. Эти сведения приведены ниже.

Класс нагревостойкости изоляции .	А	Е	В	F	Н
Принимаемая раиочая температура
электродвигателя, *С	100	110	120	140	165

ГОСТ 1628-75 предписывает применять при измерении сопротивления изоляции обмоток электродвигателей с номинальным напряжением до 50U Б включительно мегаоммегр на 5ои Б и для электродвигателей напряжением выше 5UU Б — мегаомметр на 1000 Б. Рекомендуется применять мегаомметры, которые приводятся во вращение не вручную, а приводным электродвигателем. Помимо облегчения проведения испытаний это значительно повышает точность результатов.

Для электродвигателей, у которых выведены концы и начала всех фаз, измерение сопротивления изоляции производят между каждой фазой и корпусом. В этом случае допустимое минимальное сопротивление изоляции фазы должно быть повышено в 3 раза.
При измерении сопротивления изоляции каждой из электрических цепей все прочие цепи соединяют с корпусом машины. По окончании измерения сопротивления изоляции каждой электрически независимой цепи следует разрядить ее на заземленный корпус двигателя. Для обмоток на номинальные напряжения 3000 В и выше продолжительность разрядки для двигателей до 1000 кВт не менее 15 с и для электродвигателей мощностью более 1000 кВт — не менее 1 мин.

Рис. 2. Схема сетевого мегаомметра с полупроводниковыми диодами.

На рис. 2 представлена другая схема сетевого мегаомметра, где вместо кенотрона применены полупрородниковые диоды. Это делает сетевой мегаомметр более компактным, легким и более надежным в эксплуатации.
Схема соединения при измерении сопротивления изоляции методом вольтметра при питании от сети постоянного тока приведена на рис. 3.

Рис. 3. Измерение сопротивления изоляции вольтметром при питании от сети постоянного тока.

При измерении предварительно фиксируют напряжение питающей сети U1, для чего переключатель ставят в положение 1. Затем переключатель переводят в положение 2 и замеряют показание вольтметра U2. Так как при этом положении рубильника сопротивление вольтметра Яв (указанное на шкале вольтметра или приведенное в его паспорте) и измеряемое сопротивление R соединены последовательно, то падение напряжения в них будет распределяться прямо пропорционально значениям их сопротивлений.
Падение напряжения в вольтметре составит U2, В, а в изоляции U1—U2, В. Таким образом,

Для получения большей точности измерений вольтметр выбирают с большим собственным сопротивлением. Измерения можно производить не только от стационарной сети постоянного тока, но и от аккумуляторной батареи.

При измерении от электросети, один полюс которой может быть заземлен (на рис. 3 обозначено пунктиром), во избежание короткого замыкания следует подключать заземленный корпус электродвигателя 3 таким образом, чтобы он оказался соединенным с заземленным полюсом сети.
Наряду с питанием от источника постоянного тока можно применить для измерения также выпрямленный ток. На рис. 4 представлена схема измерения сопротивления изоляции при питании от сети переменного тока. Эта схема отличается от приведенной на рис. 3 наличием трансформатора 3 и выпрямителя 4. При питании выпрямленным током, если выпрямитель включен в сеть не непосредственно, а через трансформатор, отделяющий сеть переменного тока от цепи выпрямленного напряжения (как это указано на рис. 4), заземленный корпус электродвигателя может быть присоединен к любому из зажимов выпрямителя.

При ремонтах электродвигателей, связанных с переизолировкой активной стали, возникает необходимость проверить качество лаковой пленки после нанесения лака на листы и его запечки. Одним из показателей служит сопротивление постоянному току изоляции из отлакированных листов стали. В этом случае измерение сопротивления производят на приспособлении, изображенном на рис. 5.

Рис. 4. Измерение сопротивления изоляции вольтметром при питании от сети переменного тока.

Рис. 5. Приспособление для измерения сопротивления изоляции листов активной стали.

Пачку из 20 отлакированных листов 1 сжимают между электродами 2 и 3. Площадь каждого электрода составляет 1 дм2. Под электродом 3 устанавливают изолирующую подкладку 4. Листы сжимают рычагом с подвешенным на его конце грузом 5, который подбирается таким образом, чтобы давление, оказываемое на пачку листов, составляло 6000 Н (удельное давление 0,6 МПа). При указанных условиях сопротивление изоляции должно быть не менее 50 Ом.

Источником питания могут являться аккумуляторная батарея или выпрямитель напряжением 10—15 В. Потенциометром 6 устанавливают ток 0,1 А, при этом показание вольтметра должно быть не менее 5 В. Для предохранения амперметра от повреждения в цепь включают защитное сопротивление 7. Значение защитного сопротивления R, Ом, выбирают таким образом, чтобы при случайном коротком замыкании электродов 2 и 3 ток, проходящий через амперметр, не превосходил предельного значения, на которое рассчитан амперметр, т. е.

где U — напряжение источника питания, В; /амп — предельный ток амперметра, А.

При эксплуатации крупных электродвигателей под влиянием магнитной асимметрии или по некоторым другим причинам в замкнутом контуре (подшипники, вал, фундаментная плита), указанном на рис. 6, может возникнуть электрический ток. Этот ток разъедает шейки вала и вкладыши подшипников, из-за чего работа подшипников ухудшается и они быстро выходят из строя.

Рис. 6. Контур подшипниковых токов.

Для предотвращения возникновения этих токов указанный замкнутый контур разрывают установкой изолирующей текстолитовой или гетинаксовой прокладки между фундаментной плитой и подшипниковой стойкой. Болты, крепящие стойку к плите, изолируют изоляционными втулками и шайбами. При принудительной смазке подшипников во фланцах маслопровода устанавливают изоляционные прокладки и втулки.
В процессе эксплуатации и при ремонте установленную изоляцию необходимо периодически проверять — измерять сопротивления изоляции между подшипниковой стойкой и фундаментной плитой при полностью собранном маслопроводе мегаомметром на 500—1000 В.

Как видно на рис. 6, сопротивление изоляции не может быть проверено в собранном электродвигателе, так как изолированному подшипнику параллельна цепь, составленная валом, другим неизолированным подшипником и фундаментной плитой. Для измерения необходимо приподнять вал и заложить прокладку из электрокартона между шейкой вала и вкладышем неизолированного подшипника. Значение сопротивления не является нормируемым, но должно находиться на достаточно высоком уровне — не ниже 1 МОм, так как оно очень быстро и значительно снижается при загрязнении прокладок.
При ремонте, а также при эксплуатации крупных двигателей, температуру нагрева которых измеряют заложенными в обмотку термодетекторами, необходимо периодически измерять сопротивление изоляции этих термодетекторов, так как нарушение ее может представить серьезную опасность для обслуживающего персонала. Проверку производят мегаомметром на 250 В. Значение сопротивления не является нормируемым; показательным является его сравнение с результатами предыдущих измерений.

Назад
Вперёд

Вы здесь:
Главная
Оборудование
Эл. машины
Измерение сопротивления изоляции асинхронных двигателей

Еще по теме:

Повреждения электродвигателей с термореактивной изоляцией
Испытание электрической прочности изоляции обмоток машин
Ремонт активной стали электродвигателей с термореактивной изоляцией
Ремонт электродвигателей с термореактивной изоляцией
Эксплуатация электродвигателей с термореактивной изоляцией

Основные испытания электродвигателя с помощью мультиметров и амперметров

Когда электродвигатель не запускается, работает с перебоями, перегревается или постоянно срабатывает устройство максимального тока, может быть множество причин. Иногда проблема кроется в источнике питания, включая проводники ответвления или контроллер двигателя. Другая возможность заключается в том, что ведомый груз заклинило, заклинило или не совпало. Если в самом двигателе возникла неисправность, причиной неисправности может быть перегоревший провод или соединение, неисправность обмотки, включая ухудшение изоляции, или изношенный подшипник.

Ручной мультиметр

Ряд диагностических инструментов — токоизмерительные клещи, датчик температуры, мегомметр или осциллограф — могут помочь выявить проблему. Предварительные (часто окончательные) тесты обычно проводятся с помощью вездесущего мультиметра. Этот тестер способен предоставить диагностическую информацию для всех типов двигателей.

Если двигатель полностью не отвечает, нет гудения переменного тока или ложных пусков, снимите показания с клемм двигателя. Если напряжения нет или напряжение снижено, вернитесь к восходящему потоку. Снимите показания в доступных точках, включая разъединители, контроллер двигателя, любые предохранители или распределительные коробки и т. д., вплоть до выхода устройства защиты от перегрузки по току на входной панели. То, что вы ищете, — это, по сути, тот же уровень напряжения, который измеряется на главном выключателе входной панели.

При отсутствии электрической нагрузки на обоих концах проводников ответвленной цепи должно появляться одинаковое напряжение. Когда электрическая нагрузка цепи близка к мощности цепи, падение напряжения не должно превышать 3% для обеспечения оптимального КПД двигателя. В трехфазном подключении все ветви должны иметь практически одинаковые показания напряжения без пропадания фазы. Если эти показания различаются на несколько вольт, возможно, их удастся выровнять, прокрутив соединения, стараясь не менять направление вращения. Идея состоит в том, чтобы согласовать напряжения питания и импедансы нагрузки, чтобы сбалансировать три ветви.

Если электропитание удовлетворительное, осмотрите сам двигатель. Если возможно, отключите нагрузку. Это может восстановить работу двигателя. При отключенном и заблокированном питании попытайтесь провернуть двигатель вручную. Во всех двигателях, кроме самых больших, вал должен вращаться свободно. В противном случае внутри имеется препятствие или заедает подшипник. Довольно новые подшипники склонны к заклиниванию, потому что допуски более жесткие. Это особенно актуально, если в помещении присутствует влага или мотор какое-то время не использовался. Часто хорошую работу можно восстановить, смазав маслом передние и задние подшипники, не разбирая мотор.

Если вал вращается свободно, установите мультиметр на функцию измерения сопротивления. Обмотки (все три в трехфазном двигателе) должны показывать низкое, но не нулевое сопротивление. Чем меньше двигатель, тем выше будет это показание, но оно не должно быть открытым. Обычно оно достаточно низкое (менее 30 Ом), чтобы зазвучал звуковой индикатор непрерывности.

Для правильной работы двигателя все обмотки должны иметь показания мегаом на землю, т.е. на корпус двигателя. Если обмотка заземлена, нарушена изоляция обмотки или якорь касается статора, за исключением случаев, когда существует вероятность ослабления или перетирания провода внутри.

Небольшие универсальные двигатели, такие как портативные электродрели, могут содержать обширную схему, включая переключатель и щетки. В режиме омметра подключите измеритель к вилке и контролируйте сопротивление, покачивая шнур в месте его входа в корпус. Подвигайте переключатель из стороны в сторону и, приклеив триггерный переключатель так, чтобы он оставался включенным, нажмите на щетки и вручную поверните коммутатор. Любое колебание цифровых показаний может указывать на неисправность. Часто для восстановления работы необходим новый комплект щеток.

Показания силы тока полезны при всех видах электронных и электрических работ. По показаниям напряжения вы знаете электрическую энергию, доступную на клеммах, но не знаете, какой ток протекает. У мультиметров всегда есть функция тока, но с ней есть две проблемы. Во-первых, исследуемая цепь должна быть разомкнута (и позже восстановлена), чтобы включить прибор последовательно с нагрузкой. Другая трудность заключается в том, что мультиметр не может работать с величиной тока, присутствующей даже в небольшом двигателе. Весь ток должен был бы протекать через измеритель, мгновенно сжигая выводы зонда, если не разрушая весь прибор.

Цифровые и аналоговые токоизмерительные клещи.

Отличным инструментом для измерения тока двигателя являются токоизмерительные клещи (торговая марка Amprobe). Он обходит такие трудности, измеряя магнитное поле, связанное с этим током, отображая результат в цифровом или аналоговом показании, откалиброванном в амперах.

Накладной амперметр абсолютно удобен в использовании. Просто откройте подпружиненные зажимы, вставьте горячий или нейтральный проводник, затем отпустите зажимы. Провод не обязательно центрировать в отверстии, и можно, если он проходит под углом. Однако весь кабель, содержащий горячие и нейтральные проводники, не может быть измерен таким образом. Это связано с тем, что электрический ток, протекающий по двум проводам, движется в противоположных направлениях, поэтому два магнитных поля компенсируют друг друга. Следовательно, невозможно измерить ток в шнуре питания, как это часто требуется. Чтобы справиться с этой ситуацией, сделайте сплиттер. Это короткий удлинитель соответствующего номинала с удаленной оболочкой примерно на шесть дюймов, чтобы можно было отделить и измерить один из проводников.

Цифровые и устаревшие аналоговые токоизмерительные клещи работают хорошо и способны измерять ток до 200 А, что достаточно для большинства работ с двигателями.

Основная процедура заключается в измерении пускового и рабочего тока любого двигателя, когда он подключен к нагрузке. Сравните показания с задокументированными спецификациями или спецификациями на паспортной табличке. По мере старения двигателей потребляемый ток обычно увеличивается из-за падения сопротивления изоляции обмоток. Избыточный ток вызывает тепло, которое необходимо отводить. Разрушение изоляции ускоряется до тех пор, пока не произойдет лавинное явление, вызывающее перегорание двигателя.

Показания клещевого амперметра подскажут вам, где вы находитесь в этом континууме. На промышленном объекте в рамках планового технического обслуживания двигателя можно периодически снимать показания тока и заносить их в журнал, вывешенный поблизости, чтобы можно было заранее выявлять опасные тенденции и избегать дорогостоящих простоев.

Наземные испытания мегомметра | Transcat

A Замечания по применению Transcat

1. Что означает термин «земля»?

Точные определения доступны в National Electric Code и IEEE. Однако важно помнить, что этот термин, как правило, зависит от пользователя; иными словами, это «означает» то, что имеет в виду говорящий. Когда идет диалог, всегда следите за тем, чтобы участники имели в виду одно и то же.

В конечном счете, «земля» представляет собой преднамеренное электрическое соединение с землей посредством электрода, который связывает подключенную электрическую систему с потенциалом земли (т. е. с нулевым). Однако этот термин также используется для обозначения самого электрода, а также проводников, которые проходят по всей системе, чтобы привязать оборудование к «земле». В более широком смысле «земля» может просто означать третий провод в типичном линейном шнуре с «горячей нейтралью». Его также можно использовать для обозначения непреднамеренного подключения к земле, когда часть оборудования вышла из строя и «закоротило». Поэтому, прежде чем начинать какой-либо содержательный диалог, обязательно определите, каким образом используется «земля».

2. Как наземный тестер выполняет проверку?

Специальный прибор для измерения сопротивления заземления имеет уникальную конструкцию, специально разработанную для работы с функциями, которые отличают наземные испытания от более привычных типов измерений. В отличие от привычных испытуемых объектов (двигатели, трансформаторы, провода и кабели), земля, очевидно, не является спроектированной цепью, не ограничивает протекание тока по определенному пути и не имеет «начала» или «конца». Кроме того, испытание сопротивления заземления представляет собой объемное измерение, которое должно быть способно измерять сопротивление объема почвы, окружающего заземляющий электрод по полной окружности, а не по прямой линии, как в знакомой схеме.

Для этого тестер имеет токовую цепь и потенциальную цепь. С помощью металлических щупов, вбитых в почву, устанавливают испытательный ток между заземляющим электродом и токоизмерительным щупом. Точно так же датчик напряжения контактирует с почвой на расстоянии, соизмеримом с тестируемым объемным сопротивлением, и выполняется измерение соответствующего падения напряжения. С этими двумя параметрами, напряжением и током, прибор вычисляет и отображает, используя закон Ома, сопротивление, проявляемое почвой потоку тока от заземляющего электрода. В целях визуализации «испытуемый объект» можно рассматривать не только как электрод, но и как «шар» или «блок» грунта, окружающий его, на расстоянии, за которым остальная земля из-за ее обширности , не оказывает более заметного сопротивления.

3. Могу ли я использовать тестер изоляции для проведения той же проверки?

Нет. Это распространенная ошибка, и «жертвами» часто становятся операторы, которым выдают из магазинов «меггер»® без его проверки, чтобы определить, является ли он тестером изоляции или заземления. Тестер изоляции предназначен для измерения на противоположном конце спектра сопротивления от тестера заземления. Никому не нужны «заземления», измеряемые в мегаомах! Для этого тестеры изоляции используют высокие испытательные напряжения в диапазоне кВ. Тестеры заземления в целях безопасности оператора ограничены низким напряжением. Тестер изоляции обычно имеет низковольтные функции непрерывности с низким сопротивлением, и они часто неправильно используются для проведения «быстрых» наземных испытаний. Но проверка непрерывности может выполнять только произвольное измерение между установленным электродом и эталонной землей, которая, как предполагается, имеет низкое (то есть незначительное) сопротивление. Это не позволяет, если не считать удачи, обеспечить надежное измерение сопротивления земли току замыкания на землю. Более того, даже это произвольное измерение может быть ненадежным, поскольку на проверку непрерывности постоянного тока могут влиять переходные процессы в почве, электрический «шум», создаваемый токами заземления, пытающимися вернуться к трансформатору, а также другими источниками.

4.

Требуется измерение сопротивления; почему нельзя пользоваться мультиметром?

По тем же причинам, по которым не следует использовать диапазон непрерывности на тестере изоляции. Измерения, сделанные с помощью мультиметра постоянного тока, могут быть искажены электрическим «шумом» в почве, а мультиметр не дает никаких средств проверки того, что отображаемое сопротивление представляет собой что-то иное, кроме произвольного измерения между двумя удобными точками. То есть мультиметром можно измерить сопротивление грунта между заземлителем и какой-либо контрольной точкой, например системой водопровода, но ток замыкания может столкнуться с более высоким сопротивлением. Подлинные наземные тестеры поддаются разработанным на месте стандартным процедурам, которые имеют встроенные перекрестные проверки, выявляющие недостаточные условия испытаний, и эталонное заземление, которое, как предполагается, имеет низкое (т. е. незначительное) сопротивление.

5. В чем разница между «2-балльной», «3-балльной» и «4-балльной» проверкой?

Буквально, количество точек контакта с почвой. В частности, это общеупотребительные термины, соответствующие так называемым, соответственно, тестам «Мертвая Земля», «Падение потенциала» и «Метод Веннера». В методе «Мертвая земля» контакт осуществляется всего в двух точках: испытуемый заземляющий электрод и удобное эталонное заземление, такое как система водопровода или металлический столб забора. В методе «Падение потенциала» настоящий тестер заземления устанавливает контакт через испытательный электрод, а также токовые и потенциальные датчики. В методе Веннера не используется заземляющий электрод, а вместо этого могут быть измерены независимые электрические свойства самой почвы с использованием установки с четырьмя датчиками и признанной стандартной процедуры.

Информация для этой статьи предоставлена компанией Megger

Основы испытаний двигателей (и роторов)

Электродвигатели могут быть дорогими или недорогими при покупке, но их ремонт почти всегда дороже. Следует уделить должное внимание шагам по предотвращению неисправностей двигателя, особенно при использовании сложного двигателя, поскольку ремонт может привести к значительным дорогостоящим задержкам и простоям. Доступны услуги по тестированию двигателей, которые помогают убедиться в том, что ваш двигатель работает правильно, путем проверки определенных стандартных параметров, которые могут выявить потенциальные риски. Существует множество видов услуг по тестированию двигателей, которые могут не только предотвратить отказы, но и убедиться, что двигатель работает на оптимальном уровне. В этой статье будут рассмотрены основы тестирования двигателей и какие типы испытаний двигателей предусмотрены.

Наладка испытательного оборудования для ротационной балансировки двигателей и роторов.

Изображение предоставлено Test Devices, Inc.

Что такое проверка двигателя?

Основной целью испытаний двигателя является оценка целостности двигателя и, в конечном счете, предотвращение ненужных отказов. Электродвигатели представляют собой высокоинтегрированные машины, в которых могут возникать неисправности во многих областях, и, если оставить их без присмотра, поврежденный двигатель может привести к опасным условиям труда. При испытании электродвигателя оцениваются статические параметры, такие как изоляция (барьеры между соединениями обмоток/обмотка с землей), повреждение проводов, утечка тока и/или динамические параметры, такие как баланс, повышение температуры, деформация и т. д. Механические испытания двигателя часто включают оценку ротор двигателя на наличие трещин и короткозамкнутых пластин. Каждое испытание может применяться к большинству двигателей переменного и постоянного тока, но каждый метод испытаний зависит от конструкции и области применения оцениваемого двигателя.

Зачем проверять мой мотор?

Настоятельно рекомендуется провести испытания двигателя, так как повреждение электродвигателя часто бывает необратимым (так называемое «повреждение сердечника»). Ранее вышедший из строя двигатель никогда не будет работать с той же эффективностью, даже если его отремонтировать, поэтому тестирование может убедиться, что двигатель сохраняет свои рабочие характеристики в течение максимального значения срока службы. Тестирование электродвигателя обычно является первой статьей, которую урезают из бюджета при попытке сэкономить деньги на проекте, но выделение времени и денег на тестирование электродвигателя снизит количество отказов, повысит эффективность и обеспечит безопасность оператора. Хотя тестирование двигателя утомительно и сложно, оно того стоит, поскольку счет за тестирование двигателя всегда меньше, чем счет за замену двигателя (не говоря уже об убытках, связанных с задержками и простоем системы). Доступны услуги, которые сделают это тестирование для вас, предоставив профессиональную оценку без каких-либо проблем, связанных с тестированием вашего двигателя самостоятельно.

Типы моторных испытаний

В этой статье будут рассмотрены некоторые распространенные электрические тесты, а затем некоторые механические тесты. Электрические тесты включают измерение тока, сопротивления или электрических свойств двигателей, в то время как механические тесты часто ищут повреждения/дефекты внутри ротора, которые могут вызвать дисбаланс. Обратите внимание, что существует множество методов диагностики проблем с двигателем, и те, что представлены в этой статье, являются лишь наиболее распространенными тестами. Поскольку существует множество способов, при которых двигатель может выйти из строя, существует как минимум столько же (если не больше) способов проверить целостность двигателя. Кроме того, большинство этих тестов используются в сочетании друг с другом для проверки результатов, а также для получения наиболее точной картины состояния моторики.

Электрические испытания

Проверка сопротивления изоляции

Эти электрические тесты найдут проблемы в обмотках двигателя с помощью сопротивления. Он обеспечивает проверку качества сопротивления изоляции (IR), которое начинает ухудшаться, как только двигатель начинает работать, из-за воздействия температуры. Двигатели в суровых условиях (высокая влажность, грязь, твердые частицы) могут нуждаться в плановых проверках ИК, чтобы избежать каких-либо отказов, так как небольшие короткие замыкания из-за влаги или пыли могут привести к серьезным проблемам, если их не обнаружить. ИК-тестирование может выявить мертвые кабели, короткие замыкания, ослабленные соединения, разомкнутые цепи или любые другие явные проблемы с обмоткой, которые могут изменить сопротивление обмотки. Эти измерения сопротивления должны быть скомпенсированы по температуре после каждого испытания; таким образом измерения сопротивления стандартизируются при сравнении во времени. Этот тест также можно использовать для балансировки трехфазных двигателей, поскольку междуфазное сопротивление каждой обмотки можно сравнить, чтобы увидеть, чем они отличаются друг от друга. Обратите внимание, что эти испытания обычно проводятся на двигателях, находящихся в автономном режиме, то есть на двигателях, которые были отключены от источника питания в целях безопасности и простоты проверки.

Тестер сопротивления изоляции (известный как «мегомметр») часто используется для быстрой оценки сопротивления изоляции двигателя. Это устройство использует постоянное напряжение (100-5000+ В) для обнаружения пробоя изоляции внутри двигателя. Как и мультиметр, мегомметр имеет два вывода, один из которых подключается к земле, а другой — к проводам конкретного двигателя. Если мегомметр показывает низкое значение сопротивления при подключении к двигателю, это означает, что путь к земле нарушен, и двигатель необходимо отремонтировать. И наоборот, если мегомметр показывает высокое значение сопротивления, это означает, что он не обнаружил серьезных утечек в непрерывности провода. Это простой тест, который не является инвазивным и предоставляет основную информацию об утечке тока, неисправностях обмотки и чрезмерном загрязнении, но из-за низкого напряжения некоторые неисправности остаются незамеченными.

Проверка индекса поляризации

Тестер индекса поляризации (PI)

(иногда известный как тестер пробоя диэлектрика) используется для оценки состояния изоляции, выявления накопления загрязняющих веществ, а также физических изменений в изоляции. Тест включает положительную зарядку проводников двигателя и отрицательную зарядку рамы в течение ~ 10 минут. Тест измеряет и отображает изменение тока за эти 10 минут, когда исправная изоляция будет «заряжаться» или уменьшать ток, в то время как нездоровая изоляция останется неизменной. Это испытание становится все труднее использовать в качестве самостоятельного приемочного испытания из-за более новых систем изоляции, но оно по-прежнему полезно в сочетании с другими испытаниями для проверки результатов.

Проверка ступенчатого напряжения

Испытание ступенчатым напряжением гарантирует, что изоляция заземления и кабели могут работать во время обычных ежедневных скачков напряжения, которые обычно наблюдаются при запуске/замедлении. Выполняется на отключенном двигателе путем подачи постоянного напряжения на все фазы, удержания его в течение заданного времени, увеличения этого напряжения на некоторый «шаг», повторного удержания и т. д. до достижения целевого испытательного напряжения. Утечка тока наносится на график после каждого шага, и полученный график показывает состояние изоляции заземляющей стены. Если увеличение тока утечки меньше чем в два раза после испытания, изоляция двигателя в порядке, но превышение удвоенного значения указывает на слабые места, и испытание должно быть остановлено, а двигатель проверен на предмет возможного ремонта.

Испытание на перенапряжение

Испытание на перенапряжение является одним из немногих испытаний, позволяющих обнаружить слабые места в изоляции медь-медь или области с наибольшей частотой электрических отказов в двигателях (более 80% отказов статора происходит при слабом переходе на медь). повернуть точки изоляции). Это очень важный тест, поскольку межвитковая изоляция двигателя определяет его надежность. Эти тесты посылают импульсы с повышением напряжения до целевого напряжения по одной фазе за раз, генерируя их таким образом, чтобы имитировать скачки запуска/замедления. Волновые формы собираются из «всплесков», обеспечивая сравнение импульсов, которое может выявить слабые места в изоляции. Если целевое напряжение достигается без каких-либо изменений частоты на графике, то межвитковая изоляция двигателя исправна, но любые сдвиги формы сигнала указывают на слабость в этой конкретной области.

Механические испытания (ротора)

Тест Гроулера

Испытание гроулера — это первое испытание, используемое для определения скачков тока через стержень ротора, вызванных перегоранием проводов, незакрепленными пластинами или растрескиванием. Он выполняется с полностью отделенным от статора ротором и соединенным с якорным гроулером — катушкой проволоки, намотанной на железный сердечник, подключенной к источнику переменного тока. Этот гроулер действует как открытый трансформатор, который подает переменный ток на якорь ротора с целью проверки наличия короткозамкнутых витков. Операторы держат щуп (обычно ножовочное полотно) поверх ротора и вращают ротор, ища любую область, где щуп вибрирует или «рычит». Если это происходит, это означает, что есть какая-то проблема с генерируемым магнитным полем и, следовательно, какая-то механическая проблема с ротором. Обратите внимание, что это испытание может быть очень опасным, так как в нем используется конструкция трансформатора с открытым концом, поэтому обязательно наличие квалифицированных технических специалистов.

Тест однофазного ротора

Тест однофазного ротора используется для поиска треснувших стержней ротора и выполняется при работающем двигателе, но отключенном от источника питания. Когда стержень ротора треснул, в нем не будет индуцироваться ток, изменяя ток на ротор. В тесте на двигатель подается однофазное питание, и тестер медленно вращает ротор, при этом аналоговый измеритель контролирует одну фазу на предмет любых колебаний потребляемого тока. Если изменений силы тока не обнаружено, то разрывов нет, но любое увеличение или уменьшение тока статора свидетельствует о наличии одного или нескольких треснувших стержней ротора.

Испытание сильноточного ротора

При подаче сильного тока через вал ротора при отделении от двигателя термосканирование внешнего диаметра может выявить короткозамкнутые пластины. Любые короткие замыкания будут проявляться как «горячие точки» на тепловом изображении, а это означает, что любой ток через ротор будет неравномерно нагревать эти точки. Это неравномерное распределение тепла может вызвать искривление и дисбаланс ротора, а также преждевременное растрескивание стержня ротора.

Анализ спектра тока

Этот тест выполняется, когда двигатель находится под нагрузкой 50-100 %, и измеряется противо-ЭДС, создаваемая ротором в обмотках статора. Этот обратный ток является функцией полюсов двигателя и частоты скольжения (если скольжение присутствует) и будет отображаться на графиках анализа спектра в виде пиков «боковой полосы» вокруг частоты питающей сети (60 Гц в Северной Америке, 50 Гц в Европе). . Если эти пики особенно велики, они указывают на наличие ряда сломанных стержней ротора, которые можно определить по отношению частоты боковой полосы к частоте питания. Это испытание является одним из самых точных и надежных испытаний роторов на предмет повреждения стержня.

Анализ спектра вибрации

Под нагрузкой как нормально работающий двигатель, так и сломанные стержни ротора будут вибрировать с некоторой частотой. Вибрации в двигателе модулируются со скоростью, равной количеству полюсов, умноженному на частоту скольжения, и анализаторы вибраций используются для наблюдения за изменениями вибраций, потенциально связанными с неисправностями. Любые треснутые стержни ротора будут увеличивать амплитуду частоты вибрации при увеличении нагрузки. Аналитики вибрации могут получать данные о вращении ротора и разделять частоту вибрации на ее составляющие частоты (с помощью анализа быстрого преобразования Фурье), чтобы выявить признаки трещин в стержнях ротора. Это испытание высокого уровня, которое также используется при балансировке роторов, и для его выполнения требуется специализированный технический персонал. Специализированные поставщики услуг могут выполнять такого рода услуги, при которых даже работающие роторы могут быть сбалансированы, чтобы работать тише и без колебаний.

Резюме

В этой статье представлены основы тестирования электродвигателей. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Источники:

https://www.plantservices.com/articles/2019/back-to-basics-fundamentals-of-motor-testing/
https://www.testandmeasurementtips.com/basics-motor-testing/
https://www.brighthubengineering.com/commercial-electrical-applications/115939-how-to-test-a-three-phase-electric-motor/
https://carelabz.com/what-is-electric-motor-testing-and-why-is-it-done/
https://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=7355350
https://www.pumpsandsystems.com/motors/september-2014-basics-spectral-resolution-motor-vibration-analysis
https://www.testdevices.com/blog/what-is-rotor-balancing-and-why-is-it-essential
https://www.testdevices.com/blog/how-to-avoid-major-causes-of-unbalanced-parts

Другие товары для двигателей

Типы катушек индуктивности и сердечников
Типы контроллеров двигателей и приводов
Типы двигателей постоянного тока

Двигатели переменного тока

и двигатели постоянного тока — в чем разница?
Все об асинхронных двигателях — что это такое и как они работают
Типы двигателей переменного тока
Все о синхронных двигателях — что это такое и как они работают
Понимание двигателей

Однофазные промышленные двигатели

— как они работают?
Что такое двигатель с короткозамкнутым ротором и как он работает?
Что такое двигатель с фазным ротором и как он работает?
Все о реактивных двигателях — что это такое и как они работают
Все о бесщеточных двигателях постоянного тока: что это такое и как они работают
Все о двигателях с постоянными магнитами: что это такое и как они работают
Все о двигателях постоянного тока с обмоткой серии — что это такое и как они работают
Все о шунтирующих двигателях постоянного тока: что это такое и как они работают
Все о шаговых двигателях — что это такое и как они работают

Шаговые двигатели

и серводвигатели — в чем разница?
Все о контроллерах двигателей переменного тока — что это такое и как они работают

Синхронные двигатели

и асинхронные двигатели — в чем разница?

Еще из раздела Инструменты и элементы управления

Изучение лучших тестеров сопротивления изоляции мегаомметров 2022

Электрический ток не всегда достигает места назначения. Даже при идеально исправной и функциональной изоляции ток будет теряться в пути. В реальном мире совершенно неповрежденная и функциональная изоляция не всегда является данностью. Изоляция изнашивается под воздействием тепла, холода, вибрации, грязи и подобных сил. Регулярное тестирование позволяет вам быть в курсе того, работают ли ваши электрические системы так эффективно и безопасно, как вы ожидаете, и помогает выявить проблемы до их возникновения.

Измерение сопротивления изоляции помогает получить количественную оценку состояния изоляции проводников внутри различного электрооборудования. Он подает ток на тестируемую систему, и часть этого тока заряжает внутреннюю изоляцию. Показания сопротивления на измерителе будут постепенно увеличиваться по мере того, как электроны накапливаются внутри изоляции. Ваше показание, выраженное в мегаомах, покажет вам, насколько быстро заряжена изоляция.

Примечание. Мы можем получать комиссию за покупки по нашим ссылкам без каких-либо дополнительных затрат с вашей стороны. Учить больше.

Диагностические роли электрического тока

Различные тестеры могут подавать несколько разных токов, каждый из которых предназначен для своих диагностических целей. Емкостной ток — это начальный заряд тока при первом приложении напряжения. Поглощение этого заряда начинается с высокого уровня, но медленно падает по мере роста напряжения и уменьшения поглощения внутри изоляции. Это делает емкостной ток отличным отражателем накопления энергии в изоляции.

Но есть также ток поляризации или поглощения, который поглощается в зависимости от степени повреждения изоляции, которую вы проверяете. Если изоляция была повреждена из-за присутствия влаги, поглощение этого тока резко возрастет. Но для создания поляризационного тока требуется больше времени, поэтому краткий тест с использованием емкостного тока может не выявить основные проблемы с загрязнением.

Для наиболее точного обслуживания и устранения неполадок тестера сопротивления изоляции вам потребуются тесты на поляризацию и поглощение в дополнение к тестам на емкостной заряд. Некоторые тестеры сопротивления оборудованы для проведения испытаний со всеми этими типами тока, а другие специализируются только на одном.

Правильный выбор тестера сопротивления изоляции

Наконец, утечка. Любой тестер сопротивления изоляции на планете может помочь вам найти ток утечки, но если вы работаете в промышленном приложении, вам понадобится тестер, который может получать эти данные автоматически, как это возможно благодаря съемным датчикам. Но нужны ли вам такие причудливые функции, полностью зависит от вашего предполагаемого использования. Чтобы выбрать лучший тестер сопротивления изоляции для ваших целей, вам придется учитывать почти полдюжины различных факторов.

Испытуемые

Какие электрические системы и оборудование вам нужно протестировать? Начните с записи номинального напряжения оборудования, которое вы хотите проверить, а также примерного количества испытаний сопротивления, которые вы будете проводить в течение года. Номинальное напряжение может помочь вам решить, какое испытательное напряжение вам потребуется от прибора. Количество тестов, которые вы проводите каждый год, помогает определить важность дополнительных удобных функций, а также долговечность выбранного вами инструмента.

Требуемое напряжение

Часто вам приходится тестировать систему, производитель которой не предоставляет информацию о тестовом напряжении, необходимом для измерения сопротивления изоляции постоянного тока. В этом случае вы должны полагаться на данные о передовом опыте, предоставленные в отрасли. Если вы не знаете, с каким напряжением вы будете работать, Международная ассоциация электрических испытаний поддерживает опубликованный список рекомендаций для самых разных электрических систем.

Основываясь на этих стандартах, справедливо сказать, что для устройства, рассчитанного на номинальное напряжение 250 вольт, необходимо минимальное испытательное напряжение сопротивления изоляции 500, а также сопротивление изоляции 25 МОм. Поскольку вам нужно тестировать более высокие напряжения, эти цифры меняются. Для больших напряжений 15 000 и выше вам потребуется минимальное сопротивление изоляции 2500 испытательного напряжения и минимальное сопротивление изоляции 5000 МОм.

Тестовая среда

Специалисты по ОВиК не только ищут неисправную изоляцию, но также часто проверяют конденсаторы, напряжения, измерения температуры и другие показатели. Некоторые приборы могут выполнять функции проверки изоляции и цифрового мультиметра. Если вы имеете дело со схемами, легче носить с собой одну единицу оборудования, чем две, поэтому стоит обратить внимание на эти дополнительные функции.

Будет ли тестер сопротивления использоваться для профилактического обслуживания и устранения неполадок? Будет ли он проводить свои дни в мастерской или на заводе? От ответа на эти вопросы зависит, какая переносимость вам нужна. Портативный изоляционный резистор обычно достаточно легкий, чтобы его можно было закрепить на ремне или иным образом беспрепятственно носить с собой на рабочем месте. Другие тестеры могут быть точными и мощными, но в конечном итоге привязаны к настольному компьютеру.

Тестер

Наконец, вам нужно подумать об уровне опыта человека, проводящего тест. Простота — это хорошо, когда требования к выполнению вашего следующего тестового приложения минимальны, но для более сложных тестеров вам нужно убедиться, что имеется руководство производителя, которое поможет вам освоиться. Руководства также могут быть полезны для обучения на рабочем месте.

Номинальные значения категории

Мегаомметры иногда имеют рейтинг между CAT I и CAT IV. Это обозначения, установленные для описания и обеспечения того, чтобы используемые вами инструменты подходили для конкретных условий и приложений. Категория I означает, что тестер сопротивления подходит для измерения напряжения от вторичных цепей, которые имеют специальную защиту. Специальное оборудование, электроника, схемы с питанием от низкого напряжения и подобное оборудование могут требовать категории CAT I.

Категория II предполагает распределение электроэнергии на местном уровне, а именно указывает, что устройство соответствует региональным стандартам, используемым для настенных розеток и вилок. Устройства категории III предназначены для измерения проводного оборудования, такого как автоматические выключатели, переключатели распределительных щитов, шины и аналогичные электрические системы, которые имеют фиксированные положения. И, наконец, категория IV относится к устройствам, предназначенным для коммунальных измерений с помощью устройств защиты от перегрузки по току или блоков управления пульсациями.

Прибор для проверки изоляции Supco M500

Supco M500 — это недорогая альтернатива высокотехнологичным мегомметрам, которая не сильно жертвует точностью или воспроизводимостью. Он поддерживает широкий диапазон от 0 до 1000 МОм при напряжении менее 500 вольт переменного тока. M500 идеально подходит для проверки обмоток двигателя, теплового повреждения или обнаружения износа изоляции в обычных домашних условиях. Встроенная шкала зон отлично подходит для индикации состояния изоляции, что делает M500 применимым также для цепей управления реле, бытовых приборов и холодильных компрессоров.

Сборка и дизайн

Внешний вид этого тестера отражает простоту конструкции M500. Вы найдете легко читаемый дисплей, дизайн с одной кнопкой и 10-световую рейтинговую систему для мегаом. Здесь вы не найдете навороченного ЖК-экрана, что также отражается на невысокой цене M500.

В M500 компания Supco использовала ударопрочную конструкцию, рассчитанную на падение с высоты чуть более трех футов и сохранение работоспособности. Другими словами, тестер не умрет только потому, что пару раз выскользнул из рук. Если повезет, этих промахов вообще не произойдет благодаря 9.3 x 6 x 1,8-дюймовый дизайн, который кажется довольно легким в руке, весит всего около 10 унций.

Прочие соображения

Supco M500 не имеет рейтинга CAT — это то, что вы бы назвали сильным индикаторным инструментом. Он хорошо подходит для определения возможных проблем или для предупреждения до их возникновения. Но точность устройств в этом ценовом диапазоне гарантирует, что это не настоящий диагностический инструмент, и он не может точно определить, где и что имеет проблемы.

Он включает в себя переносной футляр из мягкого пластика, в котором достаточно места для мегомметров, а также прилагаемые измерительные провода. Для питания M500 требуются две батареи типа C, которые не входят в комплект.

Цифровой мегомметр Fluke 1507

Компания Fluke является лидером в производстве комплектов для тестирования электроники с 1948 года. Fluke 1507, обладающий долгой историей превосходных продуктов, идеально вписывается в этот список. Он компактен, долговечен и полностью надежен. Он поддерживает несколько испытательных напряжений, что делает его идеальным для нескольких типов приложений. А входящий в комплект удаленный датчик может сэкономить ваше время или обеспечить постоянный мониторинг, который может потребоваться для крупного и ценного оборудования.

При частом или последовательном тестировании вы сэкономите время благодаря функции повторного тестирования 1507, которая может с первого взгляда пройти или не пройти машину в зависимости от установленных вами настроек. Это означает, что для обслуживания, устранения неполадок и любых других приложений, где вы проводите мобильное тестирование в нескольких местах, 1507 будет хорошим выбором.

Сборка и дизайн

Внутри 1507 вы найдете относительно впечатляющий диапазон испытательных напряжений, включая 50, 100, 250, 600 и 1000 вольт. Этот мегомметр установлен для считывания сопротивления всего от 0,01 Ом до 20 кОм. Он имеет особенно низкий номинальный входной импеданс, что помогает снизить чувствительность измерителя к низким количествам энергии и, в конечном счете, предотвратить паразитное напряжение или аналогичные аномальные показания.

Для подключения модель 1507 поддерживает входные разъемы для наушников и COM-разъемы. На передней панели устройства также находятся кнопка тестирования, кнопка блокировки и, конечно же, шкала напряжения. Для дополнительного уровня защиты эти мегомметры включают автоматический разряд емкостного напряжения после каждого использования. А 1507 настолько же удобочитаем, насколько и безопасен, благодаря большому светодиоду с подсветкой.

Прочие соображения

Модель 1507 соответствует категории III для 1000 вольт и категории IV для 600 вольт. 1507 использует громоздкий 2,9x 5,9 x 11,75 дюймов, с таким же большим весом 3 фунта. Он включает выносной щуп, изолированные щупы, силиконовые щупы, зажимы типа «крокодил» и пользовательскую документацию. К сожалению, он не включает сертификат или дело NIST.

Amprobe AMB-3

Amprobe AMB-3 — это аналоговый тестер сопротивления изоляции, который хорошо подходит для работы с обычными электрическими системами, двигателями, трансформаторами и проводами. Ручка ручного выбора поможет вам переключаться между диапазонами измерения в мегомах и омах, так что вам, вероятно, не придется выполнять какую-либо домашнюю работу, прежде чем вы сможете начать использовать устройство.

AMB-3 поддерживает диапазон напряжения от 0 до 600 для изоляции переменного и постоянного тока и диапазон сопротивления от 0 до 1000 МОм при напряжении ниже 500 DV. Для удобства и точности AMB-3 поддерживает функцию блокировки последовательных тестов. В целом, этот тестер представляет собой сочетание долговечности и портативности. Это делает его отличным выбором для электриков, подрядчиков по электротехнике или тех, кто проводит повторяющиеся испытания непромышленных электрических систем.

Сборка и дизайн

AMB-3 имеет размеры 9,9 x 5,8 x 1,8 дюйма и весит около одного фунта. Он достаточно легкий и портативный для повседневного использования, хотя он также достаточно громоздкий, поэтому может занять больше места, чем вам хотелось бы, в ящике для инструментов. AMB-3 питается от четырех включенных батареек AA, которых должно хватить на сотни часов, прежде чем, наконец, потребуется их замена. В комплект также входят необходимые измерительные провода и мягкий футляр для переноски, чтобы все было в безопасности и работало.

Прочие соображения

Для проверки обычных двигателей и кабелей этот комплект поможет снизить опасность поражения электрическим током и поддерживать работу ваших электрических систем. После тестирования прибор автоматически разряжает емкость, поэтому измерительные провода можно безопасно удалить, что является дополнительным уровнем защиты, который может оценить любой, кто регулярно работает с током. Однако это устройство не имеет рейтинга CAT и имеет относительно ограниченный диапазон поддерживаемых напряжений, что гарантирует его пригодность только для определенного количества задач.

Выбор между 3 точными измерителями сопротивления изоляции

Иногда вам не нужно точно знать, насколько повреждена изоляция, вам просто нужна хорошая оценка того, будет ли проблема или нет. Supco M500 — отличный индикаторный прибор, который можно недорого добавить в набор инструментов для измерения сопротивления изоляции. Если вам не нужно полностью доверять показаниям, потому что достаточно общей индикации, то M500 — лучший выбор.

Если вы тестируете мощное оборудование, специальное оборудование или иным образом нуждаетесь в поддержке больших испытательных напряжений, вам понадобится Fluke 1507. Он точно соответствует отраслевым стандартам и может похвастаться рейтингами CAT III и CAT IV для специальных испытаний. Он также имеет полный диапазон регулировок, что позволяет тестировать и диагностировать очень большие электрические системы.

Наконец, есть Ambprobe AMB-3. Большинству людей, вероятно, не понадобится огромная мощность и универсальность Fluke 1507, но им понадобится более высокая точность и больше диагностических возможностей, чем может предложить M500. Для чего-то среднего между недорогим и отраслевым стандартом Ambprobe AMB-3 — отличная средняя точка. Для обычных систем HVAC лучше не придумаешь.

Было ли это полезно? Пожалуйста, рассмотрите возможность поделиться:

Примечание: Мы можем получать комиссию за покупки по нашим ссылкам без дополнительных затрат. Учить больше.

How To Check If an Electric Motor Is Going Bad

posted by: Christopher Wibbe
September 22, 2020
No Comments

На протяжении веков мы видели огромные инновации в промышленных операциях. Наши предки усердно работали, чтобы найти решения для вялых процессов, с которыми они сталкивались, что в конечном итоге привело нас к разработке двигателей и автоматизации. Сегодня бесчисленное множество компаний полагаются на электродвигатели, чтобы сделать свою работу более эффективной. Хотя двигатели, безусловно, значительно улучшили работу предприятий, компании также должны обслуживать свои двигатели, чтобы избежать простоев. Чтобы предотвратить будущие простои и неэффективность, вы должны знать, как проверить, не выходит ли из строя электродвигатель. Если вы знаете, как и что искать в двигателе, вы можете принять меры заранее и предотвратить его выход из строя и потенциальное повреждение. Если вы хотите узнать больше, вы можете прочитать наше подробное руководство ниже.

Проверьте подшипники и вал

Подшипники двигателя являются одним из наиболее часто выходящих из строя компонентов. Подшипники подвержены регулярному износу, поэтому со временем их необходимо заменять. Вы должны регулярно проверять подшипники, потому что если вы продолжите использовать двигатель с изношенными подшипниками, это может привести к повреждению механизма и снижению эффективности двигателя.

Подшипники легко проверить. Все, что вам нужно сделать, это повернуть подшипники, чтобы убедиться, что они вращаются плавно и свободно. Другой способ проверить подшипники — толкнуть и потянуть за вал, к которому прикреплены подшипники. Подшипники должны вращаться плавно, и вал также должен двигаться плавно. Тем не менее, если вы слышите скрежет или чувствуете трение, возможно, вам придется заменить подшипники. Если трение незначительное, подшипники могут просто нуждаться в смазке.

Проверка обмоток двигателя с помощью мультиметра

Неудивительно, что обмотки электродвигателя жизненно важны для его механики. Следует регулярно осматривать обмотки на предмет износа, но что более важно, необходимо анализировать их сопротивление. Прежде всего, вам понадобится мультиметр для проверки обмоток. Для начала установите мультиметр на чтение в омах, а затем проверьте провода и клемму двигателя. Следует проверить обмотки на «короткое замыкание на массу» в цепи и обрыв или короткое замыкание в обмотках.

Чтобы проверить двигатель на короткое замыкание на массу, вам необходимо установить мультиметр на сопротивление и отключить двигатель от источника питания. Затем осмотрите каждый провод и найдите бесконечные показания. В качестве альтернативы, если вы получите показание 0, у вас может быть проблема с кабелем. Чтобы определить, неисправен ли кабель, вы должны проверить каждый кабель по отдельности и убедиться, что ни один из проводов не соприкасается. Индивидуальное тестирование позволит вам найти кабель, вызывающий проблему. С другой стороны, если каждый кабель обеспечивает бесконечные показания, это проблема с двигателем, поэтому вам следует нанять профессиональную ремонтную службу.

Чтобы проверить наличие обрыва или короткого замыкания в обмотках, вы должны проверить Т1-Т2, Т2-Т3 и, наконец, Т1-Т3. Примечание: некоторые двигатели будут иметь другую маркировку, например, от U до V, от V до W и от W до U. Конфигурацию вашего двигателя можно найти в руководстве пользователя. В общем, вы ищете показание от 0,3 до 2 Ом. Если вы в конечном итоге получите показание 0, вам следует выполнить тест еще раз, чтобы увидеть, получите ли вы снова 0. Значение 0 означает, что у вас нехватка фаз. Недостаток означает замыкание проводов на массу, что обычно приводит к обрыву провода. Если ваши показания значительно выше 2, у вас, вероятно, открытая обмотка. Обрыв обмотки просто указывает на обрыв провода.

Проверка мощности с помощью мультиметра

Очевидно, что мощность электродвигателя зависит от его источника питания. Вы можете проверить источник питания с помощью мультиметра, который вы использовали в предыдущем пункте. Процесс и идеальные номиналы для тестирования источников питания могут различаться в зависимости от типа двигателя. Каждый двигатель будет иметь ожидаемый диапазон напряжения, и вы захотите проверить провода, чтобы убедиться, что они соответствуют этим диапазонам. Ваше руководство пользователя предоставит необходимые сведения для проверки мощности вместе с руководством. Тестирование компонентов электродвигателя быстро усложняется, и в процессе легко допустить ошибку, если у вас нет опыта.

Убедитесь, что вентилятор находится в хорошем состоянии и надежно закреплен

Слишком многие люди забывают проверять и обслуживать вентилятор своего электродвигателя. Вентилятор жизненно важен для производительности вашего двигателя, потому что он охлаждает двигатель, чтобы он мог работать в течение более длительного времени. Как вы могли подозревать, вентилятор может легко забиться пылью и мусором, что снижает поток воздуха и удерживает тепло внутри. Хотя снаружи вентилятор может выглядеть относительно чистым, в других местах могут скопиться пыль и мусор, которые могут замедлить работу вентилятора. Когда вы снимаете крышку вентилятора для очистки, вы также должны проверить вентилятор и убедиться, что он свободно вращается. Кроме того, вентилятор должен оставаться закрепленным на двигателе; в противном случае вентилятор не будет работать должным образом, а двигатель перегреется и, безусловно, в конечном итоге выйдет из строя.

Несмотря на то, что некоторые из упомянутых нами профилактических мер относительно просты, вам все же необходимо знать, как проверить, не выходит ли из строя электродвигатель. Для некоторых методов проверки двигателя может потребоваться помощь профессионала, и очень важно, чтобы у вас был надежный профессионал, к которому можно обратиться, когда вам понадобится обслуживание. Тем не менее, есть много авторемонтных мастерских, и все они утверждают, что являются экспертами, но на самом деле таковыми являются лишь немногие. Так как же вы могли знать, с какой компанией работать? Ответ можно найти в истории, опыте и честности компании.

Если вы ищете надежного специалиста по обслуживанию двигателей, компания Moley Magnetics — это то, что вам нужно. Наша семейная компания начиналась как мастерская по ремонту двигателей, , и мы ремонтируем двигатели по сей день. Мы очень гордимся тем, что предоставляем нашим клиентам высококачественный сервис. Кроме того, поскольку мы являемся семейным предприятием, мы всегда относимся к нашим клиентам так, как будто они являются частью семьи Moley. Другими словами, если вы решите работать с Moley Magnetics, вы получите отличное обслуживание клиентов, а также отличные продукты и ремонт, потому что мы верим в качество. Если у вас есть какие-либо вопросы или вы готовы запросить услугу, свяжитесь с нами сегодня. Более того, если ваш двигатель не подлежит ремонту, мы будем честны и скажем вам об этом, но не волнуйтесь — мы поставляем и новые двигатели.

Тестирование мегомметра: достаточно ли этого?

Испытания электродвигателей (ЕМТ)

Дэйв Сирманс

Электродвигатели используются в промышленности уже почти 150 лет. Машина Грамма, первый электродвигатель, была обнаружена совершенно случайно в 1873 году. Никола Тесла изобрел первый практичный электродвигатель переменного тока в 1888 году, и с тех пор они применяются во всех отраслях промышленности. По данным Министерства энергетики США, на электродвигатели приходится 60% всего промышленного энергопотребления, а типичный электродвигатель потребляет энергии в 5-12 раз больше своей покупной цены в течение первого года эксплуатации. Добавьте к этим фактам тот факт, что электродвигатели сами по себе недешевы, а их замена часто представляет собой монументальную задачу по обслуживанию. Таким образом, имеет смысл убедиться, что они работают в максимально работоспособном состоянии.

В течение многих лет электрики полагались на тесты Megger для определения состояния двигателя. «Megger» — это один из тех терминов, вроде «Xerox», где название бренда стало синонимом продукта или услуги. Тестирование мегомметром – это электрическое испытание характеристик изоляции в электрическом аппарате. К каждому фазному соединению проводов двигателя и заземления прикладывается мегаомметр, и подается напряжение. Измеритель измеряет величину напряжения, падающего в точке соединения между выводами двигателя и землей, и вычисляет значение изоляции, которое отображается пользователю. Обычно ожидается, что чем выше значение сопротивления, тем лучше, что часто и бывает. В лучшем случае цифры формируются в течение всего срока службы двигателя и используются в качестве индикатора надвигающегося отказа.

Этот метод до сих пор широко используется во многих настройках и часто является профилактическим обслуживанием (PM), выполняемым через запланированные интервалы времени. Однако часто с помощью этого протокола испытаний невозможно предсказать отказы двигателя из-за ограничений самого метода. Тестирование мегомметром измеряет сопротивление между фазными обмотками тестируемого двигателя и землей. Если происходит пробой изоляции, это оказывает отрицательное влияние на сопротивление и происходит отклонение между фазами или между одним измерением и предыдущим, и выполняется определение исправности двигателя. Проблема тестирования Megger заключается в его ограниченности. Все, что он измеряет, это сопротивление заземления. Однако большинство отказов электродвигателей начинается с пробоя изоляции не между фазами и землей, а между наборами обмоток внутри фазы или между обмотками разных фаз. Само по себе меггер-тестирование не может выявить этот тип сбоя.

Измерение сопротивления обмоток часто добавляется в качестве еще одного метода проверки в дополнение к тестированию с помощью мегомметра, при этом ожидается, что изменения сопротивления будут индикатором неизбежного отказа, как и сопротивление заземления. Опять же, этот метод тестирования не всегда может найти короткое замыкание между обмотками. Хотя верно то, что на измерения сопротивления будет влиять межвитковое короткое замыкание, влияние только на сопротивление часто минимально. Однако существует большее влияние на полное сопротивление обмоток. Большинство мультиметров измеряют сопротивление, а не импеданс, и, к сожалению, у многих электриков сложилось впечатление, что сопротивление и импеданс — это одно и то же.

Электрическое сопротивление — это сопротивление электрическому току, а электрический импеданс — это сопротивление изменению электрического тока. Сопротивление и импеданс несколько похожи, но не одинаковы и не могут быть измерены одним и тем же способом. Часто в случае межвитковых коротких замыканий в обмотках двигателя происходит изменение импеданса, которое невозможно обнаружить с помощью простого измерения мультиметром.

Чтобы получить более точную оценку электрического состояния электродвигателя, необходимо выполнить не только тестирование мегомметром. Проверка индекса поляризации (PI) аналогична проверке мегомметром в том смысле, что она измеряет сопротивление между обмотками и землей для определения состояния изоляции обмоток. Разница в том, что тест PI измеряет сопротивление через одну минуту, а затем снова через 10 минут и измеряет соотношение. Здоровая изоляция обмоток будет демонстрировать увеличение сопротивления в течение периода измерения, что указывает на то, что изоляция была поляризована. Хрупкая изоляция не будет иметь такого же изменения, не покажет такого же увеличения сопротивления.

Сравнительные испытания на перенапряжение использовались в течение последних 40 лет или около того, но широкое распространение они получили только недавно. Испытание на перенапряжение основано на отсутствии различий между тремя фазами обмоток внутри двигателя, если нет дефектов. При замыканиях между катушками и между витками реакция на приложенный скачок напряжения (отсюда и название сравнительное испытание на выбросы) будет отличаться от реакции на обмотки без дефектов.

Posted inДвигатель
