Мотоцикл ИЖ Планета 4 двигатель, зажигание, вес характеристики

Содержание:

Общие данные
Двигатель
Силовая передача
Электрооборудование
Заправочные емкости
Регулировочные данные
Массы сборочных единиц

Мотоциклы 80-х годов это классика!!!
Мотоцикл ИЖ Планета 4 самый обычный дорожный мотоцикл который относится к среднему классу, назначенный для езды по дорогам с разнообразным покрытием. Производитель данного мотоцикла Ижевский машиностроительный завод.
Выпускался Иж Планета 4 с 1981 года по 1985.

В Иж Планета 4 сочетаются выносливость в эксплуатации и удобство в обслуживании. С опытом по производству мотоциклов, снабжением производства новейшим прогрессивным оснащением, с появлением новоиспеченных материалов укоротился период разработки этих моделей и умножился объем их выпуска, усовершенствовались эксплуатационные свойства . В конструкции мотоцикла использованы изобретения по а. с. СССР № 147142, 289211,391692, 505115, 549872, 728206, 792523, 874415.

Мотоцикл ИЖ Планета 4 оборудован специальным устройством для пуска двигателя при разряженной аккумуляторной батарее, кнопка включателя которого расположена на правой стороне руля. Пользоваться кнопкой включателя при работающем двигателе и на ходу не допускается. Пуск двигателя без аккумуляторной батареи невозможен.

Характеристики этого мотоцикла были впечатляющие, в то время! Так сила Иж Планета 4 по сравнению с предыдущими моделями увеличилась до 20 л.с. при 4800 об/мин. Неплохой показной вид Иж Планеты 4 придают нынешней формы его топливный бак, щитки колес и дуги безопасности. Очень хорошо подходит для этой модели хромированные детали. Ремонтировать Иж Планета 4 не очень сложно. Этот мотоцикл славится своим хорошим качеством.

Обратно в содержание — ↑

Общие данные в миллиметрах — мм.

Длина — 2170
Ширина — 810
Высота — 1170
База мотоцикла (расстояния между осями колес) — 1450
Дорожный просвет при полной нагрузке и нормальном давлении в шинах — 135
Максимальная скорость, км/час — 120
Тормозной путь со скорости движения 30 км/час при воздействии всех тормозов — 6,5
Средний эксплуатационный расход топлива в пути при движении в различных дорожных условиях с переменной нагрузкой, л/100 км — 5,5.

Обратно в содержание — ↑

Двигатель

Тип двигателя — двухтактный, одноцилиндровый
Рабочий объем, см в кубе — 346
Диаметр цилиндра, мм — 72
Ход поршня, мм — 85
Степень сжатия — 7,8 — 8,2
Максимальная мощность, кВт — 14,7
Максимальная мощность, л. с. — 20
Система смазки — совместно с топливом
Система зажигания — батарейная
Частота вращения коленчатого вала при максимальной мощности, об/мин. — 4850
Карбюратор — К- 62И
Применяемое топливо — бензин с октановым числом не менее 76
Воздухоочиститель — контактно масляный.

Обратно в содержание — ↑

Силовая передача

Цепь втулочная двухрядная
Передаточное отношение от двигателя на сцепление — 2,17
Сцепление — многодисковое в масляной ванне
Коробка передач — четырехступенчатая
От коробки на заднее колесо — цепь втулочно-роликовая закрытая
Передаточное отношение от коробки на заднее колесо — 2,33
Переключение — ножным рычагом
Передаточные отношения коробки:
на первой скорости — 3,17
на второй скорости — 1,81
на третьей скорости — 1,26
на четвертой скорости — 1,0
Общие передаточные отношения:
на первой — 16,03
на второй — 9,16
на третьей — 6,37
на четвертой передаче — 5,05.

Обратно в содержание — ↑

Электрооборудование

На мотоциклах ИЖ система зажигания — батарейная
Генератор переменного тока — с номинальной мощностью 100Вт 14v 8А 28 3701
Аккумуляторная батарея — 6МТС 9,12 В, 9Ач
Реле-регулятор — БПВ 14-10
Прерыватель указателей поворотов — ИЖРП-4, электронный
Катушка зажигания — ИЖПС сб.39
Фара с оптическим элементом — ФГ-137В
Задний фонарь — ФП-246 или 171.3716
Фонари указателей поворотов — 16.3726
Сигнал звуковой — С-205Б
Спидометр — СП-102 или СП-158.

Обратно в содержание — ↑

Заправочные емкости в литрах

Бак топливный – 17 л
Коробка передач — 1,0 л
Амортизатор подвески переднего колеса (в каждый) — 0,175 л
Амортизатор подвески заднего колеса (в каждый) — 0,075 л
Воздухофильтр — 0,2 л.

Обратно в содержание — ↑

Регулировочные данные в миллиметрах — мм

Зазор между контактами прерывателя — 0,4 — 0,6
Зазор между электродами свечи зажигания — 0,6 — 0,75
Свободный ход на конце рычага сцепления – 5 – 10
Свободный ход на конце рычага ручного тормоза – 10 – 20
Свободный ход на конце рычага ножного тормоза -10 – 25
Свободный ход тросов дросселя и корректора – 1 – 2
Опережение зажигания до в. м.т. — 3,0 — 3,5
Провисание цепи привода заднего колеса – 20 – 30
Давление воздуха в шинах, МПа:
передней — 0,15+0,01
задней — 0,21+0,01.

Обратно в содержание — ↑

Массы основных сборочных единиц в килограммах

Рама в сборе – 27,6 кг.
Двигатель – 40 кг.
Колесо в сборе с шиной – 12,6 кг.
Седло – 5,7 кг.
Бензобак – 5,2 кг.
Вилка телескопическая – 11,9 кг.
Коляска В М З 9.203 – 93 кг.
Коляска В М З 9.202 – 92 кг.

Планета Иж 4: технические характеристики, тюнинг, двигатель

Все мотолюбители отлично знают мотоцикл Планета Иж 4, это один из наиболее удачных примеров отечественной мототехники. Рассмотрим его возможности более подробно. На самом деле тут есть целый ряд интересных моментов, которые впервые стали использоваться именно тут.

Содержание

Технические особенности
Недостатки
Возможности для тюнинга
Тюнинг двигателя
Электрика
Заключение

Технические особенности

Мотоцикл ИЖ Планета 4 относится к средним машинам. Он одинаково чувствует себя как на асфальте, так и на грунтовке. Именно поэтому, модель оказалась так популярна в СССР, где ее любили в небольших населенных пунктах.
Эта модель получила доработанное зажигание. В результате проблем с этой системой стало значительно меньше.

Также несколько переработали проводку, что также увеличило надежность техники. Тут впервые в серии была применена 12-вольтовая схема. Это добавило плюсов мотоциклу. В первую очередь это положительно сказалось на приборной панели, используя лампы с более высоким вольтажом получилось сделать подсветку более выразительной.

Описывая технические характеристики невозможно не упомянуть о ходовой. Ее тут основательно переработали. Если смотреть Иж Планета 4 отзывы, то можно обратить внимание, что все владельцы хвалят этот конструктивный узел. Основным изменением стали новые амортизаторы.

Как таковых сильных недостатков у Иж 4 не наблюдается. Все имеющиеся проблемы являются характерными для всей мототехники того времени. В первую очередь, это особенности зажигания. Тогда использовалось механическое зажигание, а оно как известно имеет ряд стандартных проблем.

Многие владельцы к недостаткам относят расход топлива. Но, тут все связано с мощностью мотора. За увеличение технических возможностей двигателя приходится расплачиваться повышенным потреблением бензина.

Возможности для тюнинга

Этот мотоцикл предоставляет большие возможности для доработок. Как правило, тюнинг мотоцикла Иж касается следующих узлов:

Двигатель;
Зажигание;
Коробка переключения передач;
Внешний тюнинг.

В целом Иж Планета 4 12 вольт достаточно прост. Это позволяет переделывать его даже не совсем опытным мастерам.
Для начала стоит определить, что хотите получить в итоге. Во многих случаях доработки производят на всех узлах мотоцикла. Но, это довольно трудоемко.

Часто проще оказывается просто переработать один или два узла, которые дадут вам должный эффект. Самым популярным является тюнинг двигателя. Также владельцы во многих случаях изменяют технику визуально делая ее практически неузнаваемой.

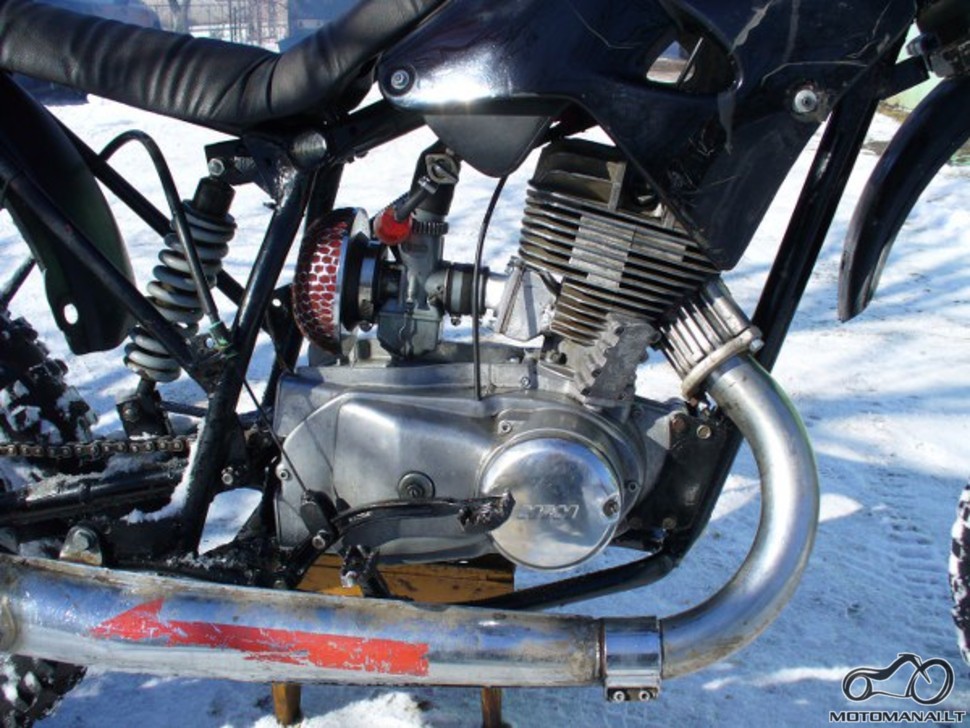

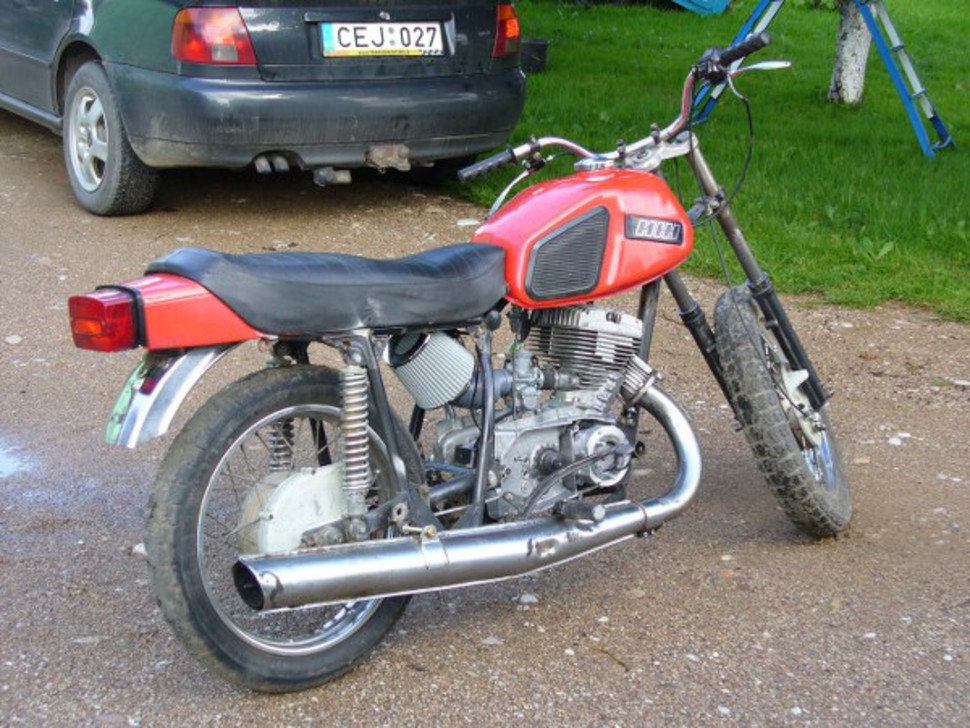

Тюнинг двигателя

Самым сложным узлом для доработки является двигатель Иж Планета. Состоит он из нескольких этапов. Тут мы только обозначим основные моменты.

Для начала перепрессовывают подшипники коленвала. На замену стоит взять подшипники от Ява 350.
Также увеличивают объем мотора. Для этого срезают верхнюю часть головки, после чего гильзу растачивают до 76 мм. Потребуется приобрести поршень от спортивной версии.

Обратите внимание, что после такой доработки расход горючего увеличится. Но, зато вы сможете быстрее разгоняться. Также максимальная скорость Ижа четвертого станет порядка 160 км/ч. Хотя без доработок подвески разгоняться до такой скорости будет достаточно страшно. Также потребует доработки коробка передач.

Электрика

Все особенности электрооборудования можно узнать из документации к мотоциклу. Инструкция по эксплуатации дает четкое представление о все особенностях электрической системы. Тут же имеется схема проводки. Ознакомившись с описанием, вы легко разберетесь, как работает проводка Иж Планета 4.

Обратите внимание, что в некоторых местах провода могут повреждаться, поэтому Иж Планета 4 схема проводки должна находиться под рукой, чтобы определить место поломки.

Самой частой проблемой на многих мотоциклах этой модели является состояние «нет зарядки». Связано это с Восходовским генератором, который тут установлен. Если проблема возникла в пути, то можно попробовать произвести переподключение своими руками напрямую. Если это не помогло, то однозначно потребуется поменять генератор.

В инструкции имеется подробное описание, как производится настройка зажигания. Это поможет с минимальными трудовыми затратами установить зажигание.

Вообще зажигание — это основная проблема этого мотоцикла. Поэтому, многие люди дорабатывают именно этот узел. Обычно устанавливают электронное зажигание. Примерно также производится и тюнинг Минска. Различие тут состоит только в крепеже, остальные этапы полностью одинаковы.

Заключение

Как видите Иж Планета 4 это очень удачная модель. Благодаря техническим характеристикам она успешно эксплуатируется и сейчас. А богатые возможности для тюнинга дают возможность сделать этот мотоцикл не уступающим многим современным байкам. Процесс тюнинга тут достаточно прост и в то же время интересен.

Мотоцикл ИЖ Планета 4 — обзор и характеристики

В сегодняшней статье разговор пойдет о мотоцикле Иж планета 4, одном из лучших представителей своего класса, разработанных в Советском союзе. Именно такой эта модель с одним цилиндром и войдет в память всех любителей и ценителей отечественной техники.

ИЖ Планета 4 оценивается среди любителей, а также профессионалов прежде всего благодаря его исключительной надежности и простоте обслуживания. Данное транспортное в этом плане кардинально отличается от своих двухцилиндровых собратьев Юпитеров, изготовленных в Удмуртии. Специалисты по обслуживанию и ремонту мототехники уверены, что этот стальной скакун получился одним из самых лучших, из всех выпущенных моделей.

Описание мотоцикла планета 4

Иж планета 4 это мотоцикл из категории среднего веса, одинаково хорошо себя чувствует как на асфальтовом покрытии, так и на полевых дорогах. Выпуск данной модели мотоцикла, был начат в далеком 1983 году и продолжался до 1987 года. Производился в двух вариантах, с боковым прицепом, (с люлькой) и без неё. Выпуск прекращён в связи с переходом на другую модель Иж Планета 5.

В отличии от предыдущих моделей 3 серии на Иж планете 4 установлено, намного более надежное зажигание и совершенно новый генератор. Переход от 6-вольтового к 12- вольтовому оборудованию безусловно добавил несколько положительных моментов. А более совершенная панель приборов добавила яркости и индивидуальности по сравнению с другими мотоциклами более старых серий.

Вместе с новой панелью приборов мотоцикл Планета 4 получил качественно новые амортизаторы, как вперед, так и назад. Причём амортизаторы задних колес кардинально отличались впервые применённой фишкой регулировки жёсткости пружин. Новый и очень удачный для своего времени топливный бак сделал этот модельный ряд еще более индивидуальный, а дополнял картину Ижевской модели, удобный ящик под инструменты.

Особые отличия и инновации

Данный мотоцикл очень хорошо совмещает в себе, прекрасные (для двух, а также трехколесных) байков данные. Мотоцикл Иж планета 4 очень вынослив и довольно прост в обслуживании и эксплуатации. Это первый байк, созданный в СССР, который дал толчок к производству и продаже довольно качественной мототехники. На мотоцикл планету 4 был установлен очень интересный механизм, отвечающий за запуск двигателя при севшем аккумуляторе. Для того чтобы запустить двигатель, достаточно было нажать на нижнею кнопку комбинированного переключателя. Жаль, что идею не довели до ума, ведь конечным итогом должен был стать запуск двигателя без АКБ.

Довольно удачные технические решения применённые на мотоцикле планеты 4 улучшили бытовавшее среди людей мнение о не высоких эксплуатационных характеристиках Удмуртских мотоциклов. Мотоцикл получил новый для своего времени бензобак. Производители установили более современные щитки на колеса, а также отличающееся своим не обычным дизайном и оригинальностью решения, дуги безопасности. Все это в купе со множеством хромированных деталей, придавало Иж планете 4 довольно необычный и элегантный вид.По сравнению с предшественниками.

4 планета по многим параметрам сходна с другим двухцилиндровым Ижевским мотоциклом, выпускаемым в то же самое время, Иж юпитер 4.Совершенно одинаковыми у моделей были оба колеса, панель приборов, система амортизаторов, как задних, так и передних, тормоза и глушитель. Сделано это было для удобства ремонта и выпуска запчастей. В принципе главным отличием двух моделей была разница в двигателях. А более 70% запчастей были унифицированы к другу другу. Для каждого любителя байков с максимальным количеством доступных запчастей эта модель будет как нельзя кстати.

Мотоцикл Иж планета 4 технические данные

1.Длина мотоцикла 2 м. 17см.с коляской 2 м. 20 см.

2.Ширина байка составляет 81 см, с коляской 1м 70см.

3. Высота Ижа 1м 17 см.

4.Базовый дорожный просвет достигает -13,5 см.

5.База транспортного средства-1м 45см.

6.Максимальная скорость по асфальтированному покрытию около 120 км\ч.

7.Длина тормозного пути на скорости не выше 40 км\ч — 7,5 м.

8.На 100 км пути расход топлива составлять 5,5 литров на одиночке и 7,2 литра с коляской.

9.На мотоцикле установлен двухтактный, одноцилиндровый двигатель охлаждение которого происходит с помощью воздушного потока.

10.Объем цилиндра равен 346 см3.

11.Диаметр поршня -72 мм.

12.Ход поршня 85 мм.

13. Степень сжатия топливной смеси 8,2 к 1.

14.Оптимальная выдаваемая двигателем мощность 20 лошадок.

15.Скорость вращения коленвала на предельных оборотах-4850 оборотов в минуту.

16.Топливной системой управляет карбюратор “К62И”

17. Установлен контактно масляный воздушный фильтр.

18.На данной модели установлена 4 ступенчатая КПК.

18. Шины достались от предыдущих моделей, 18 радиуса.

19.Мощность на заднее колесо передаётся при помощи цепи.

20. Коробка передач, передаточные числа.Первая-3,17, вторая,81, третья 1,26 и четвертая 1.

21.Установленный на мотоцикл генератор выдает 100 Ватт.

22. Объем бака для бензина составляет -17 литров.

23.Масло для коробки передач — 1литр.

24.Смазка для передней вилки -175 грамм.

25.Для каждого расположенного сзади амортизатора-75грамм.

26. Емкость для заправки воздушного фильтра -200 гр.

Электрическое оборудование.

1. На Иж планета 4 аккумуляторное зажигание.

2.Мощность генератора переменного тока составляет 100вт, 14v, 8A.

3.Батарея аккумуляторная МТС 9, 12 вольт, 10 Ач.

4. Регулятор реле БПВ 14-10.

5.Прерыватель поворотников электронный.

6.Катушка пуска зажигания ИЖПС сборка N 39.

Световое и звуковое оборудование.

1.Фара с лампами накаливания ФГ-137.

2 Фонарь задний ФП 246.

3.Поворотники-16,37256.

4.Установленный спидометр, (выпускалось два варианта), СП 102, СП 158.

5.Клаксон С 205Б.

Специальные данные регулировочных зазоров.

1. Прерыватели, зазор составляет от 0,4,5 до 0,6,5.

2.Свеча зажигания, зазор от 0,65 -0,70.

3.Рычаг сцепления, простой ход должен составлять 5- 10.

4.Освобождённый ход ножных тормозов 11- 26.

5. Ручных тормозов 11-21.

6.Ход тросовки дросселя не более 1-2.

7.Провис главной передаточной цепи на колесо 20 -30.

8.Давление в шинах, впереди не более, 0,15, сзади не более 0,21

Несмотря на свой почетный возраст, последний мотоцикол сошел с конвейера в уже очень далеком 1987 году. Мотоцикл Иж планета 4 продолжает бороздить дороги нашей родины во многом благодаря своей простоте и надежности. А при грамотном и хорошем тюнинге может поспорить и с более современными моделями. Модель вполне подойдет для любителей советских железных коней, хотя пока и не является раритетом.

свой 2-тактный мотор / Хабр

Когда-то давно я понял, что мне мотора Иж Планета не хватает и я решил радикально модифицировать его — сделать собственный цилиндр. По ходу сменился даже мотор. За его время я успел закончить школу, поступить в один вуз, вылететь и каким-то чудом перевестись в другой и отучиться там еще 5 лет и все равно я закончил и его уже два года назад. Знал бы я, что так оно растянется, наверное, не ввязался бы. Поскольку мы воспринимаем время относительно прожитого в сознательном возрасте, то для меня оно растянулось на половину прожитого времени.

Прошло уже 6 лет с момента выхода первой и последней заметки по этому проекту(Свой 2-тактный мотор. CR620 рекомендуется к ознакомлению). Тогда я остановился из-за проблем с аутсорсом в металлообработке. Кто не может, кто не хочет, кто делает бесконечно долго, кто и детали назад возвращать не хочет. А город в котором я живу имеет славную промышленную историю и был центром Петровской индустрии 18-века, но от славного прошлого ныне остался один корень в названии города и несколько действующих предприятий, на которых занято порядка единиц процентов населения. А сейчас не 90-е и даже не 00-е, когда можно было договорится с человеком с завода чтобы он что-то такое эдакое для тебя сделал. Теперь у них есть работа и КПП на входе, как я потом узнал — номинальное. Вся эта история с передачей деталей где они лежат, а не делаются, поиск новых мест и тому подобное блуждание длилась несколько лет. Оказалось, что отлить сложную алюминиевую отливку у сарая на родительской даче я смог, а обработать, что не выглядело проблемой изначально — нет.

В это же время я познакомился с мастером из университетской мастерской, который сначала под присмотром, а потом и самостоятельно позволял мне работать на станках. Жаль только то, что станки были чуть больше настольного и моя отливка не имела шанса влезть в них. Однако, я делал на них маленькие детали на продажу и заработал на токарный станок уже промышленного уровня, пусть и выпущенный на заводе сомнительной репутации в АрССР.

Из помещений, где я мог что-то делать, был кусок в 3х3м сарая на родительской даче и гараж-ракушка. В одном нет места в другом света. Я решил, что с электричеством проблема проще и перевез станок в гараж. Там я его отмыл, перебрал и изучил. Казалось бы, электричество есть в кооперативе напротив через кусты и грунтовку, в 10м. Связался с председателем и предложил ему платить все взносы за право покупать у его кооператива электричество. Он категорически был против. Фейл. Соседей пенсионеров мне тоже убедить не удалось. Фейл. Появилась идея снять с товарищами гараж для хранения и ремонта мототехники. Звонили по объявлениям, ездили смотреть и каждый раз общение с собственником помещения заканчивалось после вопроса о установке станка. Фейл. Проект как обычно отложен на следующий год.

К концу лета следующего года я, видимо, настолько утомил родителей терриконами отходов литейного производства на даче (на мой взгляд хорошо разбавляли сельский пейзаж и избавляли от стрижки травы в пределах пары метров от них), что они решили купить мне гараж у дома и с электричеством, аж с тремя фазами по стенке. Там наконец токарный станок ожил, а я смог начать обрабатывать отливку цилиндра после 2,5 лет выдержки.

Когда я наконец обработал отливку, то столкнулся с очередной проблемой: я договорился с человеком, который делает сверхтвердые гальванические покрытия на цилиндрах ДВС и проектировал цилиндр именно под покрытие, а пока время шло, человек уже перестал этим заниматься или просто не стал браться, а другие либо делали дорого, либо как-то очень подозрительно путались в ответах. К тому же, колодцы золотников были выполнены вертикальными, при проектировании я не мог думать как технолог, ибо не имел своей производственной базы. Такие я не мог обработать сам и отдал на сторону, где цилиндр повис на полгода. Так проект встал, хотел закончить к лету, никогда такого не было и вот опять. Нужно было делать чугунную гильзу, да только к тому времени накопилось столько новых идей, что проект 4-годичной давности устарел и тащить его не было никакого желания. Так эта ветвь и остановилась навечно.

Зимой был подготовлена новая версия цилиндра. Именно с этого момента можно отсчитывать хронологию проекта. Отличительной особенностью ее является обилие «механизации» — два клапана в каналах выпуска и золотники в каналах продувки.

Начнем, пожалуй, с небольшой теории о мощностных клапанах в двухтактных двигателях внутреннего сгорания.

Введение

К настоящему времени в двухтактных двигателях с кривошипно-камерной продувкой применяются системы управления сечением и/или фазой выпускного порта. Данные системы обеспечивают сглаживание кривой мощности. Изменение фазы или сечения выпускного порта выполняется с помощью заслонки, расположенной в выпускном канале. Ее положение зависит от оборотов коленчатого вала. Привод заслонки бывает пневматическим, механическим или электрическим. Например, на моторе мотоцикла Yamaha TZ500 при высоких оборотах, около 10500 мин-1, значение фазы выпуска составляет 202deg, а на низких около 180deg. На рисунке представлена конструкция мощностного клапана фирмы Yamaha.

Как и для выпуска, для продувки тоже существует зависимость оптимальной фазы продувки от оборотов, обусловленная компромиссом между скоростью газа в потоке продувки, потерями свежей смеси через выпуск и объемом ее же, поступающей за время продувки. Данная зависимость линейна, что можно увидеть из графика, представленного ниже.

В отличие от выпускного порта, каналы продувки характеризуются еще и углами выхода: горизонтальными и вертикальными. В случае пятиканальной продувки обычно получается четыре ненулевых и различных горизонтальных угла и пять (по два на 1-4 каналы и один на 5-й) вертикальных.

Горизонтальные углы продувочных каналов: A, B, C, D

Вертикальные углы основных каналов продувки

Данные углы необходимы для получения характерной петли продувки. Такой способ продувки называется петлевая продувка и обеспечивает наиболее эффективное удаление отработанных газов без увеличения числа подвижных элементов двигателя и усложнения его конструкции. Поэтому в настоящее время только он применяется на всех двухтактных двигателях, кроме двухтактных дизелей. Из-за важности углов выхода продувочных каналов применять методы, используемые для управления выпуском, нельзя. Поскольку они будут создавать либо нежелательные завихрения в канале продувки, либо изменять его углы выхода.

Авторы [A. Graham Bell. Two-Stroke Performance Tuning. Haynes Publishing, 1999.] утверждают, что во время продувки возникают колебания с собственной частотой :

где:
— скорость звука в продувочном канале;
— объем кривошипной камеры без учета объема продувочных каналов;
— средняя длина продувочного канала;
— средняя площадь поперечного сечения продувочного канала;
— ширина среднего поперечного сечения канала;
— высота среднего поперечного сечения канала.

Выражение представляет собой поправку, учитывающую влияние входной части продувочного канала.

Эта собственная частота, , должна быть равна:

где:
— чистота оборотов коленчатого вала двигателя;
— фаза продувки.

Таким образом, из выражения (2) следует, что собственная частота колебаний, возникающих во время продувки, прямо пропорциональна частоте оборотов двигателя, но правая часть выражения (1) не зависит от частоты вращения коленчатого вала. Поэтому продувка оптимально работает лишь в узком диапазоне оборотов, а для расширения рабочего диапазона необходимо внести зависимость от оборотов в правую часть выражения (1). Проще всего это сделать, введя зависимость средней площади поперечного сечения продувочного канала от оборотов. Чтобы не вносить нежелательных завихрений в поток газа в продувочном канале, желательно изменять сечение каналов продувки, меняя их количество. Например, с помощью золотников, перекрывающих некоторые каналы продувки. В рамках данного проекта предлагается перекрывать золотниками дополнительные каналы продувки.

Золотники в каналах продувки: левый полностью открыт, правый закрыт

Влияние данного решения было исследовано с помощью компьютерного моделирования продувки в пакете программ SolidWorks Flow Simulation. Продувка выполнена при постоянной разнице давлений между входом в каналы продувки и выходом из выпускного канала. Поршень считался неподвижным и находящимся в нижней мертвой точке. Процессы впуска и выпуска не учитывались. Разница давлений была выбрана из разницы объемов под поршнем в нижней и верхней мертвой точке и составляла 0,6 кг/см2. Из-за указанных выше допущений, результаты расчета в этом стационарном приближения можно рассматривать как качественные без количественной оценки. Поскольку, например, разделить во времени или пространстве процессы выпуска и продувки нельзя. В этом и заключается главная трудность для компьютерного моделирования двухтактных двигателей с кривошипно-камерной продувкой.

На рисунках видно, что закрытие золотников существенно влияет на распределение скоростей потока и вид петли продувки: при закрытых дополнительных каналах (трехканальный режим) увеличивается скорость газа в процессе продувки и петля продувки становится более выраженной и отдаленной от выпускного окна, что должно снизить потери свежей смеси через выпускной порт и снизить коэффициент остаточных газов, в тоже время, высокая скорость на выходе потока из каналов продувки при трехканальной продувке указывает на наличие узкого места, которое будет ограничивать расход газа через двигатель, а значит и мощность при высоких оборотах. В случае пятиканального режима смешивание газов должно быть больше, а, значит, возрастет коэффициент остаточных газов, но при этом наблюдается меньшая скорость, и «узким» местом становится канал выпуска, что снижает потери свежей смеси через него.

Траектории 2000 частиц при открытых золотниках в дополнительных продувочных каналах (пятиканальный режим)

Траектории 2000 частиц при закрытых золотниках в дополнительных продувочных каналах (трехканальный режим)

Кроме золотников в каналах продувки, планируется установить в выпускном канале мощностной клапан (МК) для проверки совместной работы обоих систем. Наилучшим образом для исполнительного механизма МК подходит заслонка в виде секторного золотника. Это объясняется тем, что кромка заслонки такого мощностного клапана во всем диапазоне рабочего хода находится максимально близко к рабочей поверхности цилиндра (то есть, при малом угле поворота траектория движения точке на кромке золотника приближена к прямой), а не только в нижнем положение, как в случае цилиндрического золотника или наклонного шибера. Кроме того, такая конструкция заслонки не создает сильных завихрений за собой как шиберная заслонка, движущаяся параллельно оси цилиндра.

Заслонка мощностного клапана(МК) в опущенном состоянии

Продувки при закрытых золотниках в дополнительных каналах продувки и опущенной заслонке МК

Разработка моделей

На основании информации (таблица), полученной входе изучения цилиндров мотоциклов Kawasaki KX500, Honda CR500, Yamaha YZ490 и CZ 514, были выбраны фазы продувки и выпуска соответственно равные 125deg и 186deg, с полностью закрытым мощностным клапаном фаза выпуска уменьшается до 156о. Число продувочных каналов выбрано равным пяти и выпуск из двух основных окон и двух дополнительных портов. На впуске был установлен лепестковый клапан.

	Ход поршня, мм	Длина шатуна, мм	Высота выпускного окна, мм	Высота продувочного окна, мм	Фаза выпуска, град.	Фаза продувки, град.
Honda CR500	79	144	34	15.5	180.1	119.5
Yamaha YZ490	82	137	37.8	16.8	188.5	123.7
Cezet type 514	72	130	32	17	183.4	131.5
Kawasaki KX500	86	145	36.5/40	17	180.1/189.3	121.3
Проект CR724	79	144	26/36	17	156/185. 8	125.3

Примечание: Если в ячейке указаны два параметра высоты выпускного окна или фазы выпуска, то первая относится к состоянию с полностью закрытым МК, а вторая с открытым.

После замеров сопрягаемых с цилиндром элементов базового двигателя было выполнено создание трехмерной твердотельной модели газораспределительных каналов и сопряженных с ними полостей. Все чертежи были выполнены с использованием пакета программ SolidWorks.

Твердотельная модель газораспределительных каналов

Начало именно с твердотельной модели каналов позволяет минимизировать число толстых мест отливки и уменьшить ее массу. На следующем шаге вокруг модели каналов была построена оболочка с толщиной стенок 4-6 мм и нижним крепежным фланцем.

Оболочка каналов без выреза модели каналов

Рубашка охлаждения была получена построением вокруг оболочки каналов второй оболочки, такой чтобы между обоими оболочками в горячих местах (верхняя часть цилиндра и каналы выпуска) оставалось расстояние в 6-10 мм. Толщина стенки оболочки каналов охлаждения около 4 мм. Вход в рубашку охлаждения находится внизу цилиндра под каналом выпуска и выше верхней кромки продувочных каналов рубашка охватывает весь периметр цилиндра. Также на этом этапе были построены плоскости крышек системы газораспределения и фланцы впуска и выпуска.

Твердотельная модель цилиндра без выреза модели каналов

Модель цилиндра получена при вычитании из полученной на предыдущем этапе модели каналов, таким образом модель каналов формирует полости. Далее была выполнена разметка крепежных отверстий, посадок подшипников и гильзы. На этом построение модели цилиндра закончено.

Построение гильзы и золотников было выполнено так же с помощью вычитания модели каналов из соответствующих твердотельных «заготовок».

Получилось и так много текста, поэтому за сим завершаю эту часть. Следующая будет повествовать о изготовлении литейной оснастки и выполнении отливки цилиндра.

Следующая часть: Свой 2-тактный мотор: песочница, куличики и 10кг расплавленного металла

Планета Иж 4: технические характеристики, тюнинг, двигатель

Технические особенности

Мотоцикл ИЖ Планета 4 относится к средним машинам. Он одинаково чувствует себя как на асфальте, так и на грунтовке. Именно поэтому, модель оказалась так популярна в СССР, где ее любили в небольших населенных пунктах. Эта модель получила доработанное зажигание. В результате проблем с этой системой стало значительно меньше.

Добрый вечер друзья! Погодка уже совсем не радует, думаю, большинство уже поставило своих железных коней на стоянку. Надеюсь, все откатали сезон без серьёзных проблем. Вот выдалось свободное время, и начал готовить к покраске и сборке свой мотоцикл. Вроде делал всё не спеша, а что-то накопилось материла, вот и решил опубликовать вторую часть о Планете-4. Вобщем расскажу обо всём по-порядку. Пятничное утро! Погодка смурненькая… Думаю, а не пойти ли мне почистить раму и подготовить к покраске. Грязи на раме было более, чем достаточно. Да и покрашена она была не очень хорошо… Я вспомнил, как в 2009 мы её подкрашивали. Вобщем рама была нескольких цветов: родной серый, грунтовка, черный, белый, грязевой)) Взяв у друга дрель с металлической насадкой, быстро удалил всю большую грязь. Потом кисточкой и бензином промыл от мелких фракций. Потом ещё раз начисто промыл бензином и протёр. Потом наждачкой убрал все лишние цвета и сделал один — серый матовый. Так же после рамы зачистил центральную подножку, крыло, тормозную педаль, маятник и подножки водителя.

Все удачно выкрасил в 2 слоя. Краску подобрал, которая была почти как оригинальная. Цвет называется «серый газ». После сушки выглядел как с завода) Ну вот, всё развесил в гараже и оставил до завтра, пусть сохнет. Тут они кажутся белыми от мего-вспышки))

Пришёл домой, а делать нечего… Смотрю, у монитора лежит паста ГОИ и обрывок валенка. Хм… Решил отполировать все детали, которые потеряли блеск, ну тоесть все детали) Принёс часть деталек, зачистил их мелкой наждачкой. Потом прошёл процесс. Натирал поверхность пастой и валенком натирал. Потом начал валенком так быстро тереть, что некоторые детальки даже чуть обжигали! О как раздухарился.

Потом уже вошёл в темп и стало получаться очень неплохо!

Потом сил хватило на сигнал, который полностью разбирал и даже изнутри пришлось полирнуть, ну и ещё пара шайб придались отличному виду. Всё на сегодня было достаточно.

На следующее утро пошёл смотреть а детали, подсохли ли. Мда… чууууть-чуууть подсохли. НУ а чего я хотел… на улице ночью +5, а в гараже может все +7. Думаю, что делать. И тут в голову пришла мысль истопить баню и просушить там! Пока родители уехали по делам, я растопил баню и занёс все детали туда. Когда я их занёс, было +60. После того, как занёс всё, ещё раз подкинул дровишек. Пришёл через 20 минут, а там +100 градусов! Оооо, даже цифровик сразу запотел! Зато потом, когда всё высохло, ещё и сам в баньку сходил, зря топил чтоли))

А пока всё подсыхало, пошёл заканчивать с полировкой основных деталей.

Наступил вечер. Всё обсохло просто идеально. Ничего нигде не прилипало и не пахло. Вынес всё в ограду и думаю, можно бы и собирать уже. Хм… В гараже уже стояла машина, в ограде нету стола да и в принципе холодновато было. И тогда я вспомнил, как я однажды собирал Юпитер-4. Ностальгия… Ну вы поняли, что я решил сделать))) Решил незаметно перетащить всё к себе в комнату, чтобы не сказали «вот делать нечего, уже мотоцикл домой тащишь!»))) А в тот момент родители и гости сидели на кухне, а кухня сразу напротив моей комнаты. Вобщем всё затащил и никто даже не заметил. Взял с веранды свой детский столик, где раньше складывал конструктор LEGO, теперь буду собирать конструктор завода ИЖМаш)

Захватил весь инструмент, крепёж, запчасти и начал сборку. Заварил кофейку, включил фильмец, так сказать сделал обстановку и погнал.

Ну, поехали! Сборку начал с задней подвески, как обычно.

Громосткие запчасти теперь стоят на раме и освободилось место на полу, где всё было разложено.

Поставил на место катушку зажигания, сигнал, реле поворотов.

Прикрепил крыло. Даже резинки ещё оригинальные остались, которые упираются в БПВ. Ни разу ещё ни у кого таких не видел. Пусть будут)

Теперь и БПВ на своем месте.

Напоследок установил механизм стояночного тормоза вместе с тормозной педалью и тагями, чтобы не оставлять на завтра. А, ещё натяжники цепи накрутил, чтобы не потерялись. Ух, всё блестит, как новое. Мне нравится)

Так, теперь вопрос, куда это добро девать. Выносит неохото в ограду, всё равно завтра ещё собирать. И получилось воткнуть его в свободный уголок. Влез вот просто идеально! Потом ещё сто сдвинул вправо и ещё больше места стало. Так и будет тут стоять до определённого времени.

Следующим утром поехал к другу за поворотниками. У него были в хорошем состоянии поворотники «картошка». Я ему взамен отдал свои, пластиковые. Он немного помялся, и всё-таки отдал. Они ещё были в серебряный цвет, что очень подходило к раме.

Потом нашёл хомутки проводки на раму и решил их очистить от ржавчины и тоже полирнуть.

Теперь все хомутики были на своих местах и ждали проводку.

Принёс из подвала проводку. Но ставить сразу не стал. Сначала оттёр её от грязи и случайно попавшей краски. Теперь уже изоляция стала намного светлей, чем была, да и куда приятней. Так же заменил все некондиционные пластиковые штекера.

Протянул заднюю часть проводки на повороты, на БПВ. Да и просто провёл всё так, чтобы ничего нигде не переплелось или закрутилось.

Так же нашёл хомутики, которые проходят под подушками бака. Они удерживают провода, которые идут на руль. Решил их тоже надеть. Если не будут сильно зажимать провода при повороте руля, то оставлю.

На поворотниках даже штамп ОТК сохранился)

Посмотрев на всю эту конструкцию, вспомнил, что хомутики перетирают иногда краску и оставляют некрасивый след. Так что решил подложить под них небольшую подкладку, чтобы потом ничего не протёрло. Отрезал подкладки нужного размера и установил. Теперь всё аккуратненько и удобно.

Вот всё, что успел за выходные. А ведь неплохо получилось. Главное начать, а там всё нормально пойдёт!

Потом принялся за приборную панель. Снование под покрас, клеммы менять… Главное, корпус из пластика цел!

Такие разъёмы мне только страх внушают.

Ну вот, всё покрашено и собрано! Ляпотища.

Вот и часть облицовки поспела. Красил и сушил так же как и раму)

Краску подбирал долго… Сравнивал со всякими, но особо не подходило. Предлагали заказать, но это было очень дорого. И всё-таки нашёл цвет, который был больше всего близок к моему первоначальному — бриз. А тут ещё и накладки на бардачки новые! Хорошо выглядит. Чуть не забыл! Сейчас расскажу шикарную историю, как я нашёл эти накладки. Невероятно, но факт.

Итак, как я нашёл накладки. Случилось это летом в деревне. Мы только выкопали картошку, просушили и носили в подполье. В подполье я случайно заметил небольшую полочку и там всяких хлам сложен. Любопытство взяло верх и потянуло смотреть, что там лежит. Смотрю — ящички всякие. Вроде ничего особого, перерыл все и у в конце полки увидел какой-то знакомый силуэт. Это была пластиковая полочка из бардачка. Ого, подумал я! Вытащил её, унёс в гараж, а там ооо…

Даже штамп ещё остался из Ижевска. Ну думаю, что-то там есть)))

В пластиковой штуке лежали механизмы ножного тормоза, баночки с красками для мотоцикла и предохранитель, так же на низу ржавый крепёж. Рядом лежала интересная книжка. Так же разглядел червячный вал. Стал разбирать…

Опа, поршень! Но с виду езженый. Думаю, ну вот, старые запчасти сложили сюда. А пригляделся к червячным валам от Юпитера — новенькие! ух, круто-круто!

Убрав валы, рядом с ними лежало что-то упакованное в бумагу. В 2 упаковках были поршневые кольца от Планеты. В одной было много колец и часть из них уже была езженной. В другой упаковке 3 новеньких колечка. А поршень был от П4, номинальный размер. Как я понял, это был первый поршень с моей Планеты 4, которые дед и папа купили и пригнали в эту деревню. Наверно, после первой капиталки его забросили в ящик)

Рядом с поршнем в ящике ещё лежали новые вилочки переключения передач от Юпитера. Ну на водянке это всё потом и не изъездить))

И последнее. На дне, заметил развёртку и приспособу для выпрессовки втулки ВГШ. Но посмотрев на свёрток, я подумал — не может быть…

Ааааааааааа, держите меняяяя!!! Новые эмблемки от Планеты 4. И их там 6 штук. Я знал, что мой дед запаслив, но чтобы так)) Бааалин, с 2010 года я их везде искал, а тут вот они, были столько лет под боком)) Ух как я тогда от радости прыгал!

Вот такую удачную посылочку нашёл в деревне! Как же я обрадовался, найдя такое!

Едем дальше. Вот уже прикручен бардачок с установленной тормозной лягушкой и тягой, и конечно же ящичком. Так же сразу поставил подножки пассажира.

Ой ну сейчас совсем другое дело! Сидел залипал минут 5 на эту красоту.

В след за этим поставил траверсы, а то приборка лежит себе без дела. Как обычно всё свежевыкрашенное.

В тот же день хотел перебрать и поставить перья, но хех… Вытащив их из траверс я увидел, что они оочень заметно изогнуты! Причём оба два. А я то думаю, что мотоцикл так в стороны вело! Вот она проблема…

После этого и второй бардачок встал на своё место.

Ух, смотрю и радуюсь, вот же вещь! Когда отец увидел, что в комнате стоит Планета, он сказал «ох… эмм, офигенно, теперь места в гараже нет, дак сюда приехал. Вот же тебе делать нечего… Продали бы его и всё» Потом после сборки облицовки ещё раз зашёл и говорит: » наверно буду на нём летом ездить! Машину дорого всё время заправлять, может покатаюсь на этом, молодость вспомню»))

Вот и всё, что я успел сделать с момента разборки. Процентов на 30 мотоцикл готов. Главное, что покрасили все основные детали и мал малей собрали. Хоть и не быстро, зато как. Всё красиво и чётенько. Уж Планету 4 решил сделать по полной программе, чтобы не стыдно за него было. Да и сколь он натерпелся от меня, теперь моя очередь его в чувства привести.

Теперь дело за двигателем. В нём думаю снять цилиндр и там разберусь, что стучало. Ещё искать перья вилки и кожухи, а то там всё гнутое перегнутое. Да и на мелочь всякую много времени уйдёт. Что уж гадать, как пойдёт, таки сделаю. До сезона время есть, торопиться не куда. До новых встреч друзья, спасибо за внимание.

Недостатки

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Возможности для тюнинга

Двигатель;
Зажигание;
Коробка переключения передач;
Внешний тюнинг.

В целом Иж Планета 4 12 вольт достаточно прост. Это позволяет переделывать его даже не совсем опытным мастерам. Для начала стоит определить, что хотите получить в итоге. Во многих случаях доработки производят на всех узлах мотоцикла. Но, это довольно трудоемко.

Тюнинг двигателя

Для начала перепрессовывают подшипники коленвала. На замену стоит взять подшипники от Ява 350.
Также увеличивают объем мотора. Для этого срезают верхнюю часть головки, после чего гильзу растачивают до 76 мм. Потребуется приобрести поршень от спортивной версии.

Электрика

Обратите внимание, что в некоторых местах провода могут повреждаться, поэтому Иж Планета 4 схема проводки должна находиться под рукой, чтобы определить место поломки.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Двигатель иж в Новосибирске: 28-товаров: бесплатная доставка, скидка-35% [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Промышленность

Сельское хозяйство

Торговля и склад

Все категории

ВходИзбранное

Двигатель иж

Книга Иж, Москвич- 2125, 2715,412,427 с двигателем 1. 5 л. Эксплуатация. Обслуживание. Р…

В МАГАЗИНЕще цены и похожие товары

Книга Иж, Москвич- 2125, 2715,412,427 с двигателем 1.5 л. Эксплуатация. Обслуживание. Р…

В МАГАЗИНЕще цены и похожие товары

HYUNDAI-KIA 219755 Подушка двигателя/КПП HYUNDAI/KIA 0K2N139050 Spectra 1.6 Иж №2 пер лев

В МАГАЗИНЕще цены и похожие товары

Защита картера и КПП Шериф для ИЖ 2126 ОДА 4WD (1997 — 2004) сталь

В МАГАЗИНЕще цены и похожие товары

Защита картера Шериф для ИЖ 2126 ОДА жигулевский двигатель (1997 — 2004) сталь

В МАГАЗИНЕще цены и похожие товары

Защита картера Шериф для ИЖ Москвич 2141 «Святогор» двиг. RENAULT (1997 — 2002) сталь

В МАГАЗИНЕще цены и похожие товары

HYUNDAI-KIA 310424 Подушка двигателя/КПП HYUNDAI/KIA 0K2N339070 KIA Spectra М/Т ИЖ №4 задн прав

В МАГАЗИНЕще цены и похожие товары

Колено глушителя двигателя 175N/180N (7/9 л. с.) Тип: выхлопная труба
