Мотоблок Каскад: устройство, особенности, обзор моделей

Содержание

• 1 Устройство мотоблока Каскад
• 2 Устройство двигателя: мотоблок Каскад
• 3 Какой двигатель можно поставить на мотоблок Каскад?
• 4 Мотоблок Каскад: технические характеристики серий (модификаций)
  • 4.1 Серия Каскад МБ6-06
  • 4.2 Серия Каскад МБ6-08
  • 4.3 Серия Каскад МБ61-12
• 5 Мотоблок Каскад: навесное оборудование
• 6 Краткая инструкция по ремонту мотоблоков Каскад

Мотоблоки Каскад можно смело назвать одними из наиболее распространенных «технических помощников» на территории нашей страны. Производители постарались на славу и оснастили свое изделие всем необходимым для получения мультифункционального агрегата на все случаи жизни.

Многие владельцы отмечают высокое качество сборки, компактность техники и ее конструкционную доступность. Сам процесс создания моделей происходит на пермском заводе «Редуктор», поэтому мотоблок полностью соответствует специфике стандарта ISO 9002.

Устройство мотоблока Каскад

Каждая версия устройства состоит из 4х базовых узлов: трансмиссии, силовой установки, ходовой части и элементов управления. Агрегат нередко комплектуется самыми разными двигателями.

Что касается ходовой части, то она состоит из рамы с вмонтированными в нее ведущими колесами и узлами. Линейки мотоблоков Каскад отличаются возможностью самостоятельного определения межколесного расстояния.
Более того, агрегат нередко сопровождается мощными пневматическими колесами с агрессивными протекторами. Создатели техники также предусмотрели специфику хранения объекта и дополнили конструкцию специальными металлическими упорами. Они могут оказаться очень полезным в случае необходимости остановки устройства во время рабочего процесса.

Надежность трансмиссии не поддается сомнению, а ее главной задачей является качественная передача крутящего момента к колесам от самого двигателя. Она также является необъемлемым участником процесса определения скорости и поворота устройства. Цепной редуктор, сцепление и 4х-ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей вперед и назад, что способствует отличной маневренности. Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций. Специализированная ременная передача позволяет собственнику мотоблока Каскад устанавливать необходимое навесное оборудование.

1 — Стопорное кольцо, 2 — Регулировочное кольцо, 3 — Коническая шестерня, 4 — Регулировочные кольца, 5 — Подшипник, 6 — Вал-шестерня промежуточная, 7 — Корпус верхний, 8 — Вал выходной, 9 — Регулировочные кольца, 10 — Подшипник, 11 — Коническая шестерня, 12 — Стопорное кольцо, 13 — Чашка пыльника, 14 — Пыльник, 15 — Манжета, 16 — Регулировочные кольца, 17 — Корпус нижний, 18 — Регулировочная прокладка, 19 — Подшипник, 21 — Крышка, 22 — Шестерня, 23 — Шестерня, 24 — Вал.

Стоит отметить, что управление системой происходит с помощью ручки сцепления, тяги передач, руля, двигателя, мощностного регулятора и карбюраторной заслонки воздушного плана. Сам руль можно легко подогнать под рост оператора, а центр тяжести размещен относительно низко.

Благодаря указанным моментам управлять мотоблоком становится просто. Этому также способствует расположение большинства элементов управления прямо на руле. Особое внимание нужно уделить рулевой колонке, которая оперативно регулируется, позволяя человеку даже после нескольких часов активной работы с мотоблоком Каскад не так сильно уставать и осуществить адаптацию базовых управляющих элементов под личностные пожелания.

Важно сразу после приобретения устройства провести правильную обкатку, контролировать уровень масла, топлива и не перегружать машину, иначе она начнет часто выходить из строя и в скором времени станет абсолютно непригодной к эксплуатации.

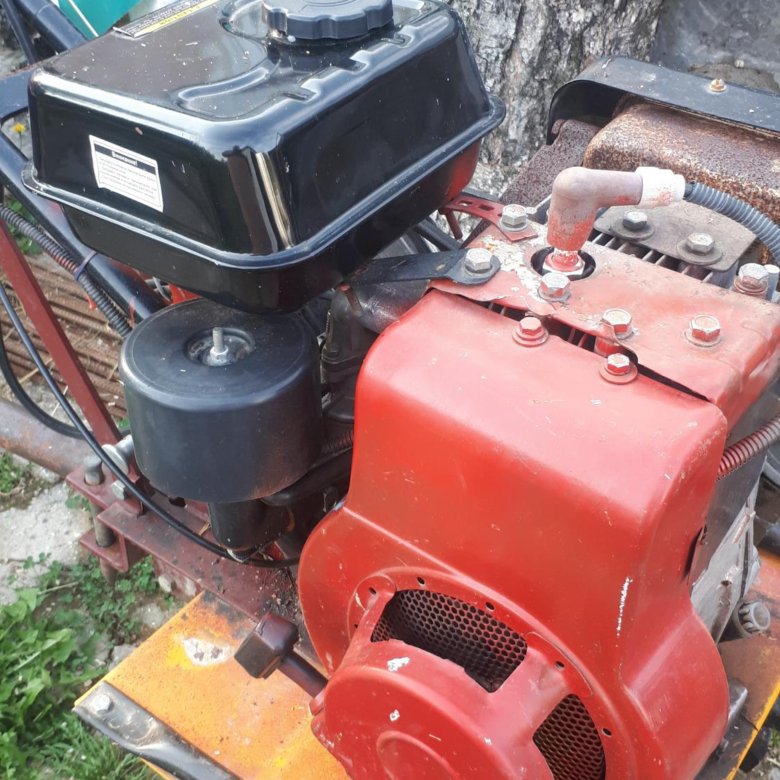

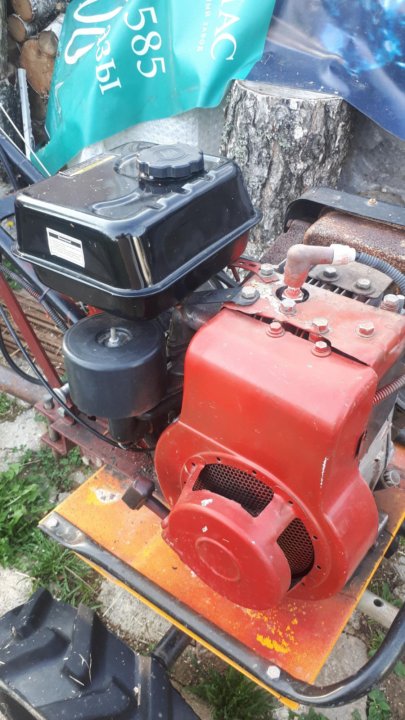

Устройство двигателя: мотоблок Каскад

Не секрет, что двигатель является «сердцем» всего механизма и именно тот него зависит продуктивность работы машины, ее мощность и результативность. Чтобы разобраться со всеми особенностями функциональной детали, необходимо познакомиться с ее устройством, грамотно описанным на следующих чертежах:

Базовые компоненты двигателя ДМ-1Д

На этом чертеже под номером

• 1 изображен блок цилиндра;
• 2 – механизм распределения газа;
• 3 – кривошипно-шатунная конструкция;
• 4 – система потребления топлива;
• 5 – система зажигания;
• 6 – устройство запуска;
• 7 – система охлаждения.

Аналогичное отображение (вид слева)

На этой схеме в поперечном разрезе изображены:

1. Пробка;
2. Крышка блока цилиндра;
3. Пробка-щуп;
4. Штифт;
5. Фильтр-отстойник;
6. Соединительный шланг;
7. Топливный кран;
8. Гайка;
9. Болт;
10. Хомут крепления бака и т. п.

Благодаря детальному отображению конструкционных деталей каждый собственник машины может заменить испортившиеся запчасти и разобраться в особенностях столь важном «органе» устройства.

Какой двигатель можно поставить на мотоблок Каскад?

Стандартно агрегаты сопровождаются двигателями отечественного производства ДМ-66 и ДМ-68.

Но нередко продолжительный срок эксплуатации приводит к необходимости замены «сердца» мотоблока. Проблема подбора двигателя актуальна еще и потому, что российские двигатели указанного плана больше не производятся. В результате возникает интерес к подходящим устройствам иностранного происхождения.

Наиболее популярным является двигатель Briggs & Stratton I/C, который известен своей отличной совместимостью с машиной и большей мощностью (7 л. с.). К преимуществам выбора можно отнести усиленную трансмиссию и возможность более глубокого погружения фрезы во время обработки грунта.

Еще одной довольно распространенной заменой родного двигателя Каскада является продукт американского производства Briggs&Stratton Vanguard OHV. Модель известна невероятной мощностью (7,5 л. с.), поэтому она подходит для владельцев больших участков с тяжелым грунтом.

Вариант с Лифан 168 F-2 также весьма неплох. Объем двигателя равен 196 см³. Разработка относится к классу бензиновых четырехтактных моделей, известных своими практическими свойствами (мощность – 6,5 л. с.). Воздушное охлаждение позволит работать беспрерывно довольно продолжительное время.

Subaru EX17 также сумел завоевать признание среди отечественных пользователей и продемонстрировать себя только в лучшем свете. Содержит 6 л. с. и отличается коленчатым валом горизонтального плана.

Естественно, многое зависит от пожеланий владельца мотоблока Каскад, его финансовых возможностей и специфики самой машины. Дабы разобраться что к чему, нужно познакомиться с актуальными сериями бренда и узнать об их технических характеристиках.

Мотоблок Каскад: технические характеристики серий (модификаций)

На данный момент семейство Каскад включает в себя огромное разнообразие моделей, которые имеют разную конструкцию рам, виды редуктора и прочие характеристики. Что касается размерных моментов, то все они практически идентичны:

• длина – 830 мм;
• ширина – 480 мм;
• высота – 740 мм;
• ширина колеи – с удлинителем – 610 мм, а без – 350 мм.

Стоит отметить, что распределений мотоблоков на серии происходит по типу мотора.

Серия Каскад МБ6-06

• МБ6-06-02-01 отличается базовой рулевой колонкой и редуктором усиленного типа;
• МБ6-06-07-02 известен поворотной колонкой и наличием автоматической разблокировки колес;
• МБ6-06-06-01 радует собственников увеличенным количеством скоростей и т. п.

В общей сложности серия состоит из 10 моделей, каждый из которых весит около 105 кг и может развивать скорость до 10 км в час.

Технические особенности моделей указанной группы:

• 4хтактный бензиновый двигатель;
• Мощность – 6 л. с.;
• Глубина погружения в землю – 320 мм;
• Максимальный крутящий момент – 14,2 Нм;
• Рабочий объем – 317 куб. см;
• Устройство для начала работы – ручной стартер и шнур.

Что касается топлива, то оно расходуется со скоростью 1,9-2 л/час.

Серия Каскад МБ6-08

• МБ6-08-02-01;
• МБ6-08-02-02;
• МБ6-08-04-01;
• МБ6-08-04-02 и т. п.

Различия между этими моделями аналогичны предыдущей серии.

Технические характеристики:

• 4-тактный бензиновый мотор ДМ-68;
• Наличие масляного насоса;
• Снабжение декомпрессором;
• Запуск происходит вручную;
• Число цилиндров – 1;
• Вместительность топливного бака – 3,3 л;
• Вес двигателя – 25 кг.

Для упомянутых моделей производитель рекомендует использовать масло марок SAE 10W-30, 20W, 30W.

Серия Каскад МБ61-12

• МБ61-12-02-01;
• МБ61-12-02-02;
• МБ61-12-04-01;
• МБ61-12-04-02 и т. д.

Все модели оснащены ременным сцеплением и качественным редуктором. В случае необходимости они могут развивать скорость до 13 км в час.

Технические характеристики:

• Вес – 94,5 кг;
• Максимальная глубина обработки – 260 мм;
• Мощность двигателя – 6,5 л. с.;
• Емкость топливного бака – 3, 6 л;
• Диаметр цилиндра – 68 мм.

Для заправки мотоблоков Каскад указанной серии подойдет бензин Аи-92 и Аи-95.
Абсолютно все агрегаты бренда имеют важную особенность: огромное разнообразие навесного оборудования, которое с годами только усовершенствуется.

Мотоблок Каскад: навесное оборудование

Поскольку мотоблоки относятся к ряду универсальных помощников для агрономов, они могут выполнять множество самых разных операций. Естественно, без качественных навесок здесь не обойтись.

• Прицеп. Отлично подходит для работы с грузами значительного веса. Зачастую с его помощью перевозят строительные отходы, траву, собранный урожай и прочее. Рассчитан на максимальный вес в 500 кг;
• Картофелесажалка. Дополнение делает необходимые борозды для укладки клубней и качественно зарывает их. Для тех, кто делает акцент на выращивании именно картофеля, подобный инструмент позволит значительно облегчить жизнь;
• Плуг. Является важнейшим инструментом во время вспахивания целины и тяжелого грунта;
• Грунтозацепы. Позволят создать условия для большего сцепления агрегата с землей во время работы, ведь устойчивость гарантирует качество и безопасность оператора;
• Окучник. Отлично справляется с задачей перекапывания участка и подсыпания земли к корням растений;
• Косилка. Это приспособление является незаменимым помощником в том случае, если у человека есть скот. Оно позволяет заготовить сено на зиму и держать участок в опрятном виде.

Естественно, на перечисленных инструментах список доступных навесных приспособлений не заканчивается, поэтому владельцы мотоблока Каскад наверняка сумеют найти для себя очень любопытные и выгодные объекты.

Чтобы всегда наслаждаться максимальной функциональностью устройства необходимо не только грамотно за ним ухаживать, но и уметь провести элементарные операции, касающиеся ремонта.

Краткая инструкция по ремонту мотоблоков Каскад

Если человек заметил что его технический помощник немного «приболел», следует внимательно изучить ниженаведенную информацию.

Что делать если:

• Мотоблок не заводится. Нужно проверить свечу, если она мокрая, значит, дело в переизбытке бензина и без просушки цилиндра не обойтись;
• Двигатель потерял былую мощность. Причиной может быть элементарная засоренность карбюраторного фильтра, ведь нередко она приводит к переобогащению топлива и прекращению функциональности мотора;
• Двигатель работает с паузами. Скорее всего, дело в забитом глушителе, который нужно избавить от лишнего и промыть бензином;
• Система зажигания проявляет сбои. Прочистите свечи, и отрегулируйте зазор электродов.

Указанные проблемы встречаются наиболее часто, поэтому ремонт можно с легкостью проделать своими руками или же, в случае отсутствия инструментов и малейших знаний в технике, обратиться к специалистам.

Отличными вспомогательными источниками информации могут стать следующие видео, снятые собственниками мотоблоков Каскад, которые имеют немалый опыт в работе с устройством и делятся им с миром.

регулировка карбюратора. Устройство и технические характеристики мотоблока Каскад

Ныне для обработки грунта применяются самые разнообразные агрегаты. Довольно хорошо выполняет множество задач оборудование отечественного производителя, которое носит название мотоблок «Каскад». Регулировка карбюратора данной техники обеспечит стабильность оборотов его двигателя и поможет подготовить агрегат к новому сезону. Как правильно работать с мотоблоком «Каскад», следует рассмотреть подробнее.

Общая характеристика

Согласно инструкции производителя, мотоблок «Каскад» представляет собой многофункциональное устройство. С его помощью выполняют различные задачи в процессе обработки грунта участков различной площади.

Мотоблок «Каскад» выпускается с 2006 года. Производитель постоянно совершенствует конструкцию.

Мотоблок «Каскад», технические характеристики которого отвечают всем современным требованиям, используют для участков 6-40 соток.

При помощи представленного агрегата можно вскапывать большие земельные участки, окучивать их, разрыхлять почву, а также транспортировать грузы и емкости с жидкостью.

Вес выпускаемых моделей колеблется от 50 до 100 кг в зависимости от типа работ, выполняемых агрегатом.

«Каскад» — мотоблок, инструкция которого регламентирует устройство и применение данной техники, предусматривает работу оборудования при комплектации его двигателем мощностью от 5 до 8 л. с.

Согласно отзывам потребителей, мотоблоки, в том числе и «Каскад», работают дольше при большей мощности двигателя.

Двигатель

Согласно техническим характеристикам мотоблока «Каскад», в них применяют двигатели отечественного производства ДМ68 мощностью 6 л. с.

Иногда в структуре агрегата используются двигатели зарубежных компаний. Это GS200 от японского бренда HONDA и I/C американского производителя BRIGGS&STRATTON. Их мощность обычно составляет 6,5 л. с.

Мотоблок «Каскад», регулировка карбюратора которого зависит от типа двигателя, имеет соответствующие рекомендации производителя по его обслуживанию.

Японские моторы долговечны и способны работать без остановки длительное время. Американское оборудование экологично, легко стартует даже при низких температурах. Его используют в моделях, которые позволяют, помимо основных функций, убирать зимой снег.

Двигатели с карбюратором в представленной технике используют в виде топлива бензин и являются четырехтактовыми.

Устройство структуры мотоблока «Каскад» довольно простое, что позволяет выполнять регулировку карбюратора самостоятельно. Для замены деталей не понадобится больших затрат. Их легко найти во всех специализированных магазинах.

Карбюратор может быть как отечественного, так и импортного производства.

Устройство агрегата

Данная техника имеет механическое сцепление, согласно устройству мотоблока «Каскад», совершающееся при натяжении клиноремня передач.

После этого крутящий момент переходит на двухступенчатый цепной редуктор. Он предусматривает 4 скорости такого агрегата, как мотоблок «Каскад». Технические характеристики говорят о том, что две скорости осуществляются при движении вперед и две – при движении назад.

В усиленном редукторе происходит опора выходного вала, что позволяет выразить усиление.

При средних габаритах мотоблока «Каскад» редуктор обеспечивает его устойчивость даже при использовании дополнительных насадок.

В тяжелых моделях оборудования предусмотрена блокировка колеса. Если размеры мотоблока «Каскад» достаточно велики, эта функция облегчит управление им. Совершение поворотов не составит труда.

Рулевые стойки позволяют регулировать высоту. Все системы управления расположены на руле, кроме рычага переключения передач.

Маркировка оборудования

Если в оборудовании используют импортный двигатель, в маркировке присутствует цифра «61». Отечественного производства двигатель в схеме мотоблока «Каскад» обозначен цифрой «6».

Маркируется также и силовой агрегат. Сочетание «ДМ66» говорит о том, что подача масла осуществляется разбрызгивающим способом. Маркировка «ДМ68» соответствует подаче смазки при помощи шестереночного насоса.

Схема мотоблока «Каскад» содержит редукторы с различной маркировкой. Если эта деталь имеет обозначение 04, то редуктор базовый. Маркировка 02 говорит об усиленном редукторе, а 05 — скоростной режим базовый с усиленным типом.

Обозначение 06 говорит о наличии блокировки колес, а 07 — о более простом усиленном редукторе.

Особенности работы

Отличительной характеристикой представленного агрегата является расположение всех управляющих систем на руле (кроме рычага передач). Это облегчает процесс — не отрываясь от работы, пользователь может управлять функциями оборудования.

Сама же рулевая стойка регулируется по высоте роста владельца.

Центр тяжести устройства расположен достаточно низко, чтобы проводить управление, не прилагая усилий.

Предусмотрены дополнительные детали, приспособления, обеспечивающие многофункциональность агрегата «Каскад» (мотоблок). Инструкция говорит о возможности обрабатывать даже целину.

Наличие тележки позволит транспортировать инструменты, емкости до места работы.

Современные требования, выдвигаемые к работе представленного оборудования, выполняются в полной мере. Их подтверждает сертификат качества ISO 9002.

Обслуживание мотоблока

Обеспечить эффективность и безопасность функционирования позволит регулярное обслуживание оборудования.

Такие работы подразумевают при необходимости заменить масло, проверить двигатель, отрегулировать управление, обновить сальник редуктора мотоблока «Каскад» и т. д.

Если агрегат новый, его необходимо обкатать в щадящем режиме, дабы дать возможность всем компонентам притереться друг к другу. Это позволит избежать быстрого износа компонентов двигателя, других подвижных частей, а также элементов редуктора мотоблока «Каскад», его сальника и прочих элементов.

При первом пуске оборудования необходимо залить масло в картер двигателя. Смесь, которая используется в мотоблоке «Каскад», должна обладать определенной вязкостью по классификации SAE и API.

Смазка должна быть предназначена для четырехтактных бензиновых двигателей. Какое масло в мотоблок «Каскад» следует применять, отвечает компания SunGarden и рекомендует марки ST, SG, SH, SJ, SL, SM.

Первую замену следует осуществить после 2-5 часов работы агрегата.

Регулировка мотоблока

Согласно требованиям инструкции производителя, после окончания первого сезона работы оборудование следует отрегулировать.

Это действие производится в области топливной системы, клапанов и карбюратора мотоблока «Каскад».

Это достаточно сложный процесс, поэтому изучить технологию регулировки следует довольно тщательно.

В первый год работы оборудование не требует никаких дополнительных действий и вмешательств в систему. Заводские параметры обеспечивают стабильность функционирования в течение сезона такого агрегата, как мотоблок «Каскад». Отзывы потребителей свидетельствуют о достаточно хорошем качестве работы оборудования, даже без дополнительной настройки, до 4 лет.

Однако при наличии сбоев, нестабильности оборотов двигателя мотоблока «Каскад», потребуется регулировка карбюратора уже во 2 год эксплуатации.

Такая процедура понадобится после длительных нагрузок или, наоборот, бездействия.

Технология регулировки карбюратора

Перед началом действий следует прогреть двигатель. Поэтапно происходит регулировка карбюратора на мотоблоке «Каскад». 2 винта минимального и максимального газа ввинчиваются до упора, а затем отвинчиваются на полтора оборота.

Рычаг передач устанавливается на минимальный ход, однако двигатель и дальше должен работать.

Винтом дросселя следует настроить минимальный цикл вращения мотора на холостом ходу.

Работа двигателя должна быть без шумов и остановок.

При помощи винтов отрегулировать уровень топлива, поступающего в карбюратор мотоблока «Каскад», не составит особого труда. Затягивание винта будет способствовать обогащению топлива, а его ослабление приведет к увеличению воздуха в смеси.

Регулировка уровня топлива карбюратора мотоблока «Каскад» должна проводиться регулярно (в конце или начале сезона работы).

Суть регулировки

Обороты двигателя регулируются винтом малого газа на холостом ходу. Это позволит откорректировать максимальные обороты. Тот же принцип действует при настройке минимального их значения. Это выполняется благодаря изменению угла закрытия клапана мотоблока «Каскад».

Рычаг передач, переведенный в режим «газ», позволяет отрегулировать идеальный ход двигателя. Максимально допустимое количество оборотов винта не превышает 2,5.

Правильность настройки легко проверить по внешнему виду свечи зажигания. После работы в режиме нагрузки в небольшой промежуток времени на детали не должно быть нагара или следов топлива.

Однако такие нежелательные явления зависят не только от настройки смеси карбюратора. Неисправность зажигания или системы охлаждения может вызвать подобные проявления на свечи зажигания.

Чистка карбюратора

Когда топливо не поступает к карбюратору в достаточном количестве, необходимо в процессе настройки провести чистку.

Устройство мотоблока «Каскад» предполагает снятие шланга с входного штуцера. Для карбюратора К45 достаточно надавить на уплотнитель, чтобы бензин стал проходить через отверстие.

Необходимо также обработать фильтр грубой очистки. Для этого откручивается кран подачи топлива и полностью разбирается. Все детали обрабатываются бензином. После этого все элементы собираются.

Если топливо из карбюратора не поступает в цилиндры, придется провести ревизию топливного клапана. Причиной такого явления также может стать наличие загрязнения на жиклерах.

Карбюратор типа КМБ-5

Для проведения регулировки карбюратора КМБ-5 мотоблока «Каскад» существует определенная технология настройки.

Первоначально устраняют бензин из поплавковой полости. Через штуцер подачи топлива подается воздушная смесь.

Регулировка карбюратора КМБ-5 мотоблока «Каскад» потребует установки его в рабочее положение. При подаче воздуха его движение должно быть беспрепятственным. При переворачивании детали продувка прекращается полностью.

В случае когда такие действия происходят без отклонений, работа карбюратора считается отрегулированной.

Карбюратор К-60

Проводить настройку карбюратора следует строго по инструкции производителя для конкретной модели. Иначе можно просто сломать оборудование.

Карбюратор К-60 используют в модели М-3. Он потребует установить дроссельную заслонку так, чтобы щель между ее основанием и воздуховодом была шириной 2-2,5 мм. Ее видно через патрубок такого агрегата, как мотоблок «Каскад». Регулировка карбюратора потребует зажатия винта настройки и выворачивания его на 0,5-1 оборот.

Затем двигатель 5 мин. прогревают и, отворачивая регулировочный винт, ожидают уменьшение частоты оборотов двигателя. Это оптимальное положение. Для определения его на минимальных оборотах частоту вращения снижают и, плавно заворачивая винт, находят его оптимальное положение.

Зная принцип работы и основные характеристики агрегата, можно эффективно и безопасно использовать в работе такую технику, как мотоблок «Каскад». Регулировка карбюратора должна проводиться по мере необходимости в соответствии с указаниями производителя.

Настройка работы этой составляющей оборудования обеспечит стабильность частоты оборотов двигателя после длительных нагрузок или бездействия. Представленный мотоблок гарантированно прослужит долгое время, а выполняемые с его помощью действия не потребуют больших затрат физической силы. Правильный уход и настройка агрегата позволят не знать аварийных ситуаций в процессе обработки земельных участков.

Мотоблок Каскад

С помощью мотоблока Каскад можно быстро и легко навести порядок на своем садовом и огородном участках. Такое относительно недорогое оборудование имеет множество функций. С его помощью можно разрыхлить, окучивать и вскапывать почву, косить траву, транспортировать небольшие грузы.

Следует помнить, что мотоблок заменяет лопату, а не трактор, поэтому использовать его нужно соответственно.

Содержание

• Устройство мотоблока Каскад

  • Технические характеристики мотоблока Каскад

    • Неисправности мотоблока

      • Поломка в моторе

      • Двигатель не может развить необходимой мощности

        • Другие неполадки мотоблока Каскад

Мотоблок Каскад состоит из четырёх основных частей: двигателя, ходовой части, органов управления и трансмиссии. Рассмотрим более подробно каждую из них.

Чаще всего в машины среднего и лёгкого класса устанавливают классический четырёхтактный двигатель внутреннего сгорания. Мотоблоки тяжёлого класса чаще оснащены дизельными двигателями.

Трансмиссия выполняет функцию передачи крутящегося момента от двигателя к колёсам, а также служит для направления движения и изменения скорости мотоблока. Такие элементы трансмиссии как редуктор, сцепление, коробка передач и в некоторых моделях дифференциал могут находиться как в виде отдельных узлов, так и быть объединёнными в один корпус.

Ходовая часть мотоблока Каскад — это рама, на которой крепятся колеса и основные узлы. В большинстве моделей расстояние между колёсами можно изменять, что позволяет устанавливать колеса разной ширины. Используется два основных вида колёс: утяжелённые металлические и обычные пневматические.

С помощью органов управления можно изменять скорость или направление движения машины. Сюда относятся: руль, рычаги управления сцеплением, тяги для переключения скоростей, подачи газа, остановки двигателя, включение вала отбора мощности, привод воздушной заслонки карбюратора.

Технические характеристики мотоблока Каскад

Рассмотрим технические характеристики мотоблока на примере модели МБ 6-102. В данной машине установлен двигатель Briggs&Stratton. Мотор данной фирмы отличается тихой работой и способностью эксплуатироваться даже при низкой температуре воздуха.

Это оборудование предназначено для выполнения агротехнических работ на любых видах почвы, включая целину. Оптимальный вариант для жёстких и интенсивных нагрузок при эксплуатации на протяжении всего года. Ниже кратко изложены основные технические характеристики, на которые стоит обращать внимание:

• Двигатель: четырёхтактный, одноцилиндровый;
• Модель: B&S Vanguard;
• Объем двигателя, см³: 215;
• Вид топлива: бензин АИ-92;
• Расход топлива при максимальной мощности, л/ч: 2,4;
• Объем топливного бака, л: 4,5;
• Число передач: 2 передних и 2 задних;
• Скорость, км/ч: 1-я передача 3,7; 2-я передача 8,3;
• Редуктор: цепной;
• Вес, кг: 103;
• Габариты, см: 83×48×74
• Глубина культивации, см: до 30;
• Ширина обработки, см: 60, 90;

Неисправности мотоблока

Какие неполадки могут случиться с оборудованием? Неисправности мотоблока можно разделить на два типа: неполадки, связанные непосредственно с двигателем и неисправность других узлов механизма.

Перед началом проведения ремонтных работ стоит внимательно прочитать инструкцию мотоблока Каскад — тогда ремонт пройдёт успешно.

Поломка в моторе

Такая неисправность может выражаться в перебоях в работе, отказе запуска двигателя, самопроизвольной остановке двигателя или в проблемах с мощностью. Какие факторы нужно учесть, прежде чем приступать к ремонту мотора?

Для начала следует определить причину неполадки. Иногда мотоблок не заводится из-за избыточного количества бензина. Если на свечах много топлива, следует тщательно просушить цилиндр. После этого мотор необходимо «прокачать» ручным стартером.

Если после таких процедур двигатель не заработал, скорее всего требуется серьёзный ремонт.

Есть и другие причины проблем с мотором: топливный кран, воздушная заслонка карбюратора. Топливо может не поступать в карбюратор, если он неисправен. Для того, чтобы машина снова нормально работала, может потребоваться серьезный ремонт карбюратора.

Двигатель не может развить необходимой мощности

При такой неисправности важно провести полную диагностику мотоблока, потому что причин может быть несколько.

Если загрязнён фильтр, то в карбюратор может поступать недостаточное количество воздуха, из-за чего смесь может быть перенасыщенной.

Ещё одной причиной может служить низкокачественный бензин. В таком случае ремонт не требуется, нужно лишь заменить плохое топливо высококачественным, что сразу положительно повлияет на работу мотора.

Регулярно проверяйте состояние свечи и регулировки мотоблока. Зазор, который находится между электродами свечи, необходимо отрегулировать до рекомендуемого — 0.2-0.3 мм. Следите за состоянием электрической цепи и зазором между катушкой и магнитопроводом.

Другие неполадки мотоблока Каскад

Слишком шумная работа редуктора. Причиной появления шума может быть недостаточное количество или низкое качество масла. Зачастую в ремонте редуктора нет необходимости, важно лишь заменить или долить масло. Но если проблема серьёзная, стоит обратиться к специалисту, чтобы он заменил вышедший из строя редуктор мотоблока.

Осторожное обращение с клапанами. Чтобы мотоблок Каскад наилучшим образом выполнял свои функции, регулировку клапанов следует поручить опытному мастеру.

• Автор: Наталья Иванцова
• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Расположение меток двигателя мотоблока мб 95в. Устройство системы зажигания на мотоблоке

Многие фермеры интересуются, как выставить зажигание на мотоблоке. Мотоблоки пользуются все большей популярностью у фермеров. Они удобны в эксплуатации, с их помощью можно выполнить все виды огородных работ. Но любая техника рано или поздно изнашивается и ломается.

Выясним, как выставить зажигание на мотокультиваторе, как исправить неполадки, как правильно проверить систему. Установка зажигания — это не так сложно, как кажется на первый взгляд.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока достаточно проста. Прежде чем проводить установку зажигания, важно убедиться, что данная конструкция образовывает искру, которая в свою очередь вызовет воспламенение топливной жидкости, находящейся в камере внутреннего сгорания.

Чтобы не обращаться к специалистам по пустякам и сохранить свои средства, нужно понимать, как проводится регулировка зажигания и настройки катушки зажигания. Рассмотрим, как выставить зажигание на мотоблок МБ 1 и МБ 2.

Выставлять зажигание можно с помощью искры. Нужно повернуть коленвал таким образом, чтобы метки шкива и газового механизма совпали. Бегунок, распределяющий потоки газа, должен показать на высоковольтную проволоку цилиндра.

Нужно немного открутить гайку, меняющую положение механической конструкции, которая определяет моменты высоковольтного импульса.

Затем надо достать высоковольтный провод из системной крышки. Он находится в ее центре. Затем разместить контакты на расстоянии 5 мм от мотокультиватора.

После этого следует включить зажигание.

Все это нужно проделать с предельной осторожностью, механическая конструкция не должна изменять своего положения по отношению к мотоблоку.

Между центральным высоковольтным проводом и массой мотокультиватора возникает искра. После этого нужно быстро затянуть гайку-прерыватель во избежание воспламенения.

Выставить зажигание можно по звуку. Если у владельца достаточно хороший слух, то данный метод проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод предполагает следующий порядок действий:

1. Для начала нужно завести двигатель.
2. Затем нужно немного ослабить трамблер.
3. Корпус-прерыватель медленно повернуть на 2 стороны.
4. Механическую конструкцию, которая определяет момент образования искры, нужно укрепить в состоянии наибольшей мощности и наибольшего количества оборотов.
5. Далее внимательно слушать. При повороте прерывной системы должны быть слышны щелчки.
6. После всех проделанных действий нужно закрутить гайку трамблера.

Метод со стробоскопом работает следующим образом:

1. Для начала нужно разогреть двигатель.
2. После этого присоединить стробоскоп к мотоблоку.
3. Датчик, реагирующий на звук, нужно присоединить к высоковольтной проволоке цилиндра.
4. Демонтировать вакуумный шланг и заглушить его.
5. Стробоскоп будет испускать свет, который должен быть направлен на шкив.
6. Снова завести двигатель агрегата, оставить его работающим вхолостую.
7. Повернуть трамблер.
8. Закрепить, как только шкивная метка будет указывать на метку, обозначенную на крышке мотоблока.
9. Закрутить гайку-прерыватель.

Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Отрегулировать катушку — задача не из сложных.

Ремонт катушек зажигания и устранение неисправностей

Бывают ситуации, когда мотокультиватор не заводится. Возможно, это проблема связана с системой катушек. Например, наблюдается:

1. Неисправность в самой катушке.
2. Неисправность в свече, находящейся в катушке.
3. В проводке.
4. В наконечнике свечи.
5. Для проверки свечи нужно ее вытащить и осмотреть. Если на электродах присутствует нагар, то их можно прогреть газом.

Для проверки магнето (катушки) на свечу надевают наконечник и подносят к катушке нижнюю часть. При вращении маховика должна образоваться искра. Если этого не происходит, то неисправность в катушке зажигания для мотоблока.

Настройка и проверка зажигания для мотоблока Нева

Чтобы правильно и быстро проверить катушку мотоблоков Нева, нужно:

1. Лист формата А4 сложить 4 раза.
2. Ослабить крепежные модульные болты.
3. Бумагу поставить под подушку.
4. Придавить ее и держать до того момента, пока не закрутят болты.
5. Повернуть маховик и посмотреть наличие искры.

Регулировка и настройка магнето выполняется довольно просто. Чаще всего причиной неисправности катушки мотоблока является свеча. Поэтому в чемоданчике с инструментами каждого владельца мотокультиватора должны быть наборы запасных свечей.

Самые популярные свечки от известных производителей — это Бош и Субару.

Проверка свечей осуществляется так. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, нужно следовать следующим инструкциям:

1. Вывернуть свечку. Протереть электроды.
2. При наличии нагара очистить его.
3. Выставить расстояние между электродами.
4. Надеть на свечу наконечник с высоковольтным проводом.
5. Прижать к корпусу цилиндра. Электроды должны смотреть в одну сторону под свечкой.
6. Прокрутить коленвал, понаблюдать образование искры. Если ее нет, то неисправность в свечке.

Кто владеет мотокультиваторами, тот должен помнить, что если искра образовалась, то нужно посмотреть на ее яркость. Если окрас интенсивный, то настройка и регулировка магнето прошла успешно.
Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм. Если показатели не соответствуют требуемым, то настроить их не составит большого труда.

Сердцем любой техники является мотор и мотоблок Каскад этому не исключение. Именно от двигателя будет зависеть эффективность его работы, его тяговая сила, выносливость и другие качества. Но как подобрать движок для Каскада? Что делать, чтобы избежать поломок и продлить его срок эксплуатации? На эти и многие другие вопросы мы вам сейчас и постараемся ответить.

Какой двигатель лучше поставить на мотоблок Каскад?

Нужно учесть тот факт, что двигателей отечественного производства, которых выпускали для данного мотоблока, сейчас уже нет. Так что выбирать нужно будет среди импортного ассортимента. Но вот встретить подходящую по всем параметрам деталь почти не реально. Чаще всего нужно еще дополнительно приобретать комплект креплений (ремень, успокоители, шкив, площадка), поскольку многие модели движков могут отличаться разными посадочными местами или диаметром вала.

Наиболее часто на Каскад устанавливают следующие движки:

1. ДМ 68 – хороший качественный движок, который рекомендуется как один из лучших вариантов для установки на такое оборудование. Его главным преимуществом есть усиленная трансмиссия и качественная сборка.Технические характеристики:
   1. мощность – 6 л.с.;
   2. топливный бак: 3,3 л;
   3. глубина обработки – 26 см;
   4. ширина обработки – 45/60/95 см;
   5. количество передач: 2 передние, 2 задние.
2. B&S I/C – современная модель двигателя, которая весьма популярна среди владельцев мотоблоков. Это обусловлено его главными особенностями:
   1. усиленная трансмиссия;
   2. повышенная мощность в 6,5 л. с.;
   3. топливный бак объемом в 3,6 л;
   4. минимальный уровень шума;
   5. эффективная работа даже при низких температурах.
3. Vanguard OHV – это мощный двигатель, который позволит справиться с поставленными задачами быстро и эффективно. Такой высокий уровень работы достигается благодаря его мощности в 7,5 лошадиных сил и объему топливного бака в 4,5 л.

При покупке движка обращайте внимание на его качество сборки. Оно должно отвечать всем современным требованиям, это обеспечит агрегату долгий срок службы и эффективность в работе.

Устройство мотора

• цилиндропоршневая группа с кривошипно-шатунным механизмом;
• газораспределительный механизм;
• механизм запуска;
• система зажигания;
• система охлаждения;
• глушитель;
• система топливопитания;
• механизм облегченного запуска;
• система принудительной смазки.

Двигатель ДМ-1Д: 1 — пробка; 2 — крышка блока цилиндра; 3 — пробка-щуп; 4 — штифт; 5 — фильтр-отстойник; 6 — соединительный шланг; 7 — топливный кран; 8 — гайка; 9 — болт; 10 — хомут крепления бака; 11 — кронштейн; 12 — топливный бак; 13 — пробка; 14 — отверстие, 15 — высоковольтный провод; 16 — угольник свечи; 17 — свеча; 18 — резьбовая втулка; 19 — клапан; 20 — седло; 21 — глушитель; 22 — воздушный фильтр; 23 — патрубок; 24 — пружина клапана; 25 — клапанная пробка; 26 — прокладка; 27 — карбюратор; 28 — винт; 29 — рычаг воздушный; 30 — болт; 31 — плата карбюратора.

Наиболее распространенные неполадки мотора

Движок мотоблока Каскад может бесперебойно служить многие годы, если придерживаться всех условий по эксплуатации. Все же рано или поздно технике свойственно выходить из лада и чаще всего может подвести мотор. Существует 2 категории поломок, в случае если техника не заводится:

1. Агрегат не заводится совсем.
2. Техника работает с перебоями.

Причины поломок движка могут быть разные: начиная от избыточного количества топлива в баке, заканчивая тем, что топливо не поступает в карбюратор. Возможно, при наличии электростартера, может быть разряжен аккумулятор. Также популярной причиной неисправности мотора может быть несовместимость поставленных меток на распредвале и коленвале. В этом случае нужно поставить метки в положение, в котором они совпадут. Обычно на 13 зубе от ВМТ есть черта, которую нужно выставить соответственно черте на распредвале.

36648
28.07.2019
5 мин.

Мотоблоки как средство для вспахивания
земельных угодий известно многим еще с советских времен.
Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Однако, чтобы мотоблок работал в оптимальном режиме, без сбоев, за ним нужен постоянный уход, заключающийся в своевременном проведении технического обслуживания.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Об устройстве мотоблоков и клапанов

Мотоблоки
, представляют собой довольно сложное техническое устройство
, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ.

Рассмотрим каждый узел более детально:

• Двигатель
  . В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы.
  На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
• Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном видео:

• Трансмиссия
  . Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
• В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
• Ходовая часть.
  Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
• Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Карбюраторный мотоблок

Что касается карбюратора, то он является частью системы питания двигателя.
Выполняет роль своеобразного миксера, который смешивает жидкое горючее с воздухом для получения топливной смеси, которая затем попадает в цилиндры мотора. Конструктивно, он выглядит следующим образом:

• поплавковая камера;
• диффузор;
• распылитель;
• дроссельные и воздушные заслонки;
• смесительная камера;
• жиклер и т. д.

Это описание стандартного карбюратора
, но у разных моделей мотоблока, таких как , могут использоваться различные карбюраторы, соответственно, и регулировка будет иная.

Необходимые инструменты

Для осуществления регулировки клапанов карбюратора потребуется минимальный перечень сподручных средств:

• бритвенное лезвие или щуп;
• отвертка минусовая;
• накидной ключ.

С помощью этих нехитрых средств можно выполнить регулировку большинства карбюраторов.

Люди изобрели снегоходы, которые позволяют ездить по снежным дорогам максимально быстро, при этом, без особых усилий. — это качество, скорость и надежность.

Садовое дело, уход за растениями и деревьями всегда считались одними из сложнейших видов работ, так как требовали значительного времени и сил. — идеальное решение для вашего сада.

Трудоемкие огородные работы теперь можно выполнить при помощи мотоблока. узнаете о том, как посадить картофель мотоблоком.

Важно понимать, что под регулировкой клапанов подразумевают установку оптимального зазора, который прямо прописан в инструкции по эксплуатации к каждой конкретной модели.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок заключается в установке верного зазора под клапанами.
Последовательность действий будет следующая:

• Снимаем кожух, чтобы добраться до маховика.
• Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
• Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
• Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
• Ставим на место крышку клапанов и кожух маховика.

Клапана мотоблока Лифан 6.5

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать,
  а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие,
  которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном
  .
• Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

• Открываем маховик.

• Развинчиваем клапанную крышку по часвой стрелке.
• Щупом проверяем зазор точно также как описано выше.
• Ключем делаем проворот между гайками и немного их ослабляем.
• Закрываем систему и проводим тестирование.


Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

• Прогреваем двигатель
  , после чего даем ему какое-то время на остывание.
• Снимаем масляную ванну воздушного фильтра.
• Далее нужно открутить кожух маховика, крепленный на 6 болтах.
• На маховике расположены метки
  – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
• Далее снимаем клапанную крышку.
• Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
• Добившись этого, закручиваем гайку обратно
  . Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад:

• Снимаем кожух с маховика.

• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем.
  Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось, закручиваем обратно гайки
  , после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Заключение

Мотоблок может выполнять очень широкий фронт работ
, но для этого требуется определенные старания со стороны владельца данным агрегатом. Речь идет не только о замене вышедших из строя деталей и комплектующих, но и о своевременной регулировке некоторых узлов устройства.

В частности, от того, насколько правильно и вовремя отрегулированы клапаны, будет зависеть корректная работа двигателя мотоблока.

И не важно, идет ли речь о мотоблоке Хонда, или же рассматривается мотоблок витязь 8лс и его правильная регулировка, идет речь о регулировке клапанов на дизельном мотоблоке или же требуется регулировка клапанов на мотоблоке форте бензин…

В любом случае стоит внимательно относиться к данному действию и максимально точно проводить регулировку.

Делать это желательно по истечении каждого сезона, но бывают случаи, когда такая регулировка требуется не менее двух раз за данный период работы. Основными показаниями к этому является нетипичный шум в области карбюратора, постукивания – в общем, нехарактерные звуки в процессе эксплуатации мотоблока.

Если это обнаружено, и если клапана не держут регулировку дз в мотоблоке, то нужно немедленно произвести осмотр и определиться с действиями, тем более, что данная процедура довольно проста и выполнима в домашних условиях.

Полезное приспособление, которое можно собрать собственными руками.

Сегодня все больше людей, которые пользуются мотоблоками на своих участках. Это и не удивительно, ведь такая техника может абсолютно все: перепахать землю, посадить и собрать картофель, перевезти грузы, и даже убрать снег. Однако, как и любые другие машины, мотоблоки иногда ломаются и требуют починки.

В этой статье мы рассмотрим систему зажигания мотоблока, виды ее поломок, способы их устранения, а также процесс регулировки зажигания. И если причина неисправности будет крыться именно здесь, вам не составит труда ее устранить.

Настройка системы зажигания мотоблока

Система зажигания — это очень важная конструкция, обеспечивающая образование искры в камере внутреннего сгорания для воспламенения воздушно-топливной смеси. Чтобы не столкнуться с поломками и не вызывать мастера, вам нужно знать, как правильно выставить зажигание на мотоблоке. Это можно сделать разными способами.

1. Благодаря искре. Проделайте следующие действия:
   • поверните коленвал так, чтобы шкивная метка и метка, находящаяся у основания газораспределительного механизма, совпадали. При этом прерывательно-распределительный бегунок должен указывать на высоковольтную проволоку одного из цилиндров;
   • ослабьте гайку, которая положение корпуса механизма, определяющего момент создания высоковольтных импульсов;
   • из крышки системы, что определяет момент создания высоковольтных импульсов, нужно извлечь высоковольтный провод, находящийся по центру, а его контакт разместите на расстоянии 5 миллиметров от «массы» мотоблока;
   • теперь включите зажигание;
   • корпус механизма определяющего момента создания вышеупомянутых импульсов, нужно повернуть по стрелке часов до отметки 200;
   • теперь медленно поверните корпус в противоположную сторону;
   • положение механизма не должно меняться, но при этом между контактом, расположенным в центре, и «массой» вы увидите искру;
   • затяните прерывательную гайку.
2. С помощью вашего слуха:
   • заведите двигатель;
   • гайку, что держит трамблерную основу, немного раскрутите;
   • прерывательный корпус нужно медленно повернуть на две стороны;
   • состояние механизма, что определяет появление высоковольтных импульсов, необходимо закрепить в том положении, когда мощность мотора будет самой стальной, а обороты будут самыми большими. Прислушивайтесь внимательно;
   • корпус прерывателя поверните по направлению часовой стрелки;
   • теперь прочно закрепите трамблерный крепящий элемент;
3. С помощью стробоскопа:
   • нагрейте двигатель мотоблока до состояния, оптимального для работы;
   • присоедините питание стробоскопа к сети вашего агрегата;
   • датчик, который предназначен для срабатывающего звука, нужно разместить на высоковольтную электропроволоку одного из цилиндров;
   • демонтируйте вакуумно-корректорный шланг и заглушите его;
   • свет от стробоскопа должен быть направлен в сторону шкива;
   • заведите двигатель. Он должен работать на холостых оборотах;
   • прокрутите корпус трамблера;
   • создайте крепление, когда метка шкива будет направлена на метку на крышке аппарата;
   • закрутите фиксирующую гайку.

Поломки и способы их устранения

Если ваш мотоблок перестал заводиться, возможно, причина именно в системе зажигания. Причин может быть несколько:

• неисправность в катушке зажигания;
• в свече зажигания для мотоблока;
• в наконечнике свечи;
• в проводе.

Чтобы проверить свечу, ее нужно выкрутить и исследовать центральные и боковые электроды. Если на ней нашли нагар, от него легко избавиться при помощи газовой конфорки.

Как проверить катушку (магнето)? Точно так же, как и свечу. На свечу нужно надеть наконечник, а нижнюю часть поднести к корпусу магнето. Если вы будете вращать маховик, а искры не будет, значит поломка именно в катушке.

Многих обладателей мотоблоков часто интересует вопрос, какая свеча зажигания лучше? Как показывает практика и знания специалистов, лучше та, у которой короче путь теплоотвода. Такая деталь не будет перегревать и прослужит гораздо дольше.

Как видно, систему зажигания починить достаточно просто. Важно лишь вовремя приступить к ремонту. Также не забывайте периодически прочищать свечу от гари, что значительно продлит ее срок службы.

Мотоблок Каскад 7 л.с.

Каскад – семейство мотоблоков, распространенных на росссийском рынке. Машина позиционируется в тяжелом классе, и отличается высокой надежностью и многофункциональностью. Аппарат выполняет разнообразные задачи, и имеет огромный потенциал при обработке больших территорий. Модель имеет эргономичную конструкцию, и весьма удобна в повседневном пользовании. Машина отвечает всем международным требованиям по безопасности и экологичности.

Назначение, общие сведения и особенности конструкции

Мотоблок Каскад ориентирован на выполнение широкого спектра задач, связанных с обработкой почвы или перевозкой грузов. Так, машина отлично себя зарекомендовала в сельскохозяйственной сфере, пользуется высоким спросом у дачников, фермеров и коммунальных служб. В целом, надо сказать, данная техника предназначена для профессионального использования, в отличие от более компактных моделей. К тому же, широкое разнообразие модификаций позволяет выбрать комплектацию, которая удовлетворяет запросам покупателя. Так, в нашем случае речь идет о версии с бензиновым двигателем мощностью 7 лошадиных сил.

Обратим внимание, что в основные задачи мотоблока Каскад входит вспахивание и разрыхление грунта, заготовка сена, скашивание травы и кустарников, окучивание, перевозка тяжелых грузов, а также уборка территорий от снега, листвы, остатков урожая и прочего мусора. К тому же, при наличии специальной опции техника способна измельчать строительный мусор.

Среди ключевых элементов конструкции мотоблока Каскад – силовой агрегат, коробка передач, ходовая часть и органы управления.

Машина оснащена пневматическими колесами. Гибкая рамная конструкция позволяет изменять межколесное расстояние. К тому же, есть возможность установить металлические колеса вместо пневматических. Отметим наличие особого металлического упора, который обеспечивает удобство хранения техники в помещении. Кроме того, с помощью упора можно подпереть устройство, чтобы оно сразу отключилось при непредвиденной ситуации.

Мотоблок оборудован трансмиссией, которую можно считать одним из самых надежных элементов конструкции машины. Трансмиссия эффективно и бесперебойно передает крутящий момент от мотора к колесам. Кроме того, коробка передач позволяет регулировать скоростные возможности мотоблока. Обратим внимание на основные составляющие КПП:

• цепной редуктор
• сцепление

Сама коробка представляет собой 4-ступенчатый механический агрегат, у которого для движения передним и задним ходом отведено по две скорости. Усиленный редуктор имеет выходной вал, расположенный а на подшипниках. Такая конструкция обеспечивает устойчивость всей системы к ударам и противостоит вибрациям. Также конструкция усилена особой ременной передачей, которая отвечает за работоспособность всего имеющегося навесного оборудования.

Для управления трансмиссией предусмотрены непосредственно ручка сцепления, руль, селектор передач, кнопка запуска двигателя, регулятор мощности, а также функция настройки воздушной карбюраторной заслонки. Примечательно, что руль можно отрегулировать по высоте и горизонтали. Благодаря этому управлять мотоблоком легче и удобнее. К тому же, это положительно повлияло на маневренность техники. Кстати, стоит отметить, рычаг переключения скоростей расположен на руле – это еще одна лепта в пользу удобства.

Несомненно, что весомым преимуществом рулевой колонки является возможность ее регулировки, что весьма полезно при работе с огородными и садовыми участками. Правильная настройка позволяет отрегулировать руль под себя. Таким образом, оператор может работать дольше, так как меньше устает. В противном случае неудобное расположение руля будет мешать водителю, и он будет испытывать стрессы и уставать. Таким образом, заметно снизится производительность труда. Кроме того, обратим внимание на еще одно эргономическое достоинство мотоблока – это органы управления, вынесенные на область руля. Все кнопки находятся под рукой, с помощью них можно быстро отрегулировать направление и маневр.

Навесное оборудование

Мотоблок Каскад можно оснастить следующими навесными опциями:

• Окучиватель
• Мотоблочная лопата
• Фреза (несколько штук)
• Телега
• Выкапыватель
• Роторный снегоуборщик
• Водяная помпа
• Косилка
• Картофелекопалка
• Картофелесажалка

Обкатка

Устройство можно проверить, насколько оно долговечно и безотказно проработает в течение длительного времени. Так, для этого нужна обкатка, которая обычно проводится сразу после покупки мотоблока, или же перед его полноценной эксплуатацией. Обкатка необходима для того, чтобы все детали мотоблока тщательно притерлись и приработались, адаптировались под конкретные условия работы. Стоит отметить, для мотоблока Каскад процедура обкатки может достигать 30, а то и 35 часов. Итак, рассмотрим основные направления обкатки:

• Во время обкатки своевременно проверять уровень масла и бензина. Желательно это делать каждые 6-7 часов
• Перед транспортировкой грузов надо убедиться, что мотор нагретый. Производитель советует прогревать двигатель в течение трех минут на средних оборотах. При этом какая-либо нагрузка, при этом, исключается.
• Важно помнить, что обкатка осуществляется только на первой передаче. К тому же, запрещается работать на предельной нагрузке. Так, мотоблок рекомендуется загружать на 50% от максимальной нагрузки.
• Через 30-35 часов надо произвести контрольный замер уровня масла и топлива.

Особенности обслуживания, ТО

Для постоянного поддержания техники в хорошем состоянии не помешает несложный технический уход за ней. Рассмотрим несколько советов, которые составили владельцы и сами сервисные специалисты:

• Время от времени следить за работой редуктора
• Своевременно замерять уровень масла и бензина в двигателе
• Соблюдать правила максимальной загрузки техники, и не перегружать ее лишними грузами.

Мотоблок Каскад получился настолько прочным, что его не обязательно обслуживать в первый год эксплуатации. К некоторым техническим процедурам можно приступать уже на второй год пользования. Как показывает опыт, мотоблоки «Касакд» могут работать без серьезных поломок в течение четырех – пяти лет. К тому же, владелец устройства не испытает проблем с нехваткой комплектующих на вторичном рынке.

Параметры и двигатель

Длина устройства составляет 1500 мм, ширина и высота – 600 и 1150 мм соответственно. Масса модели – на уровне 105 кг.
Двигатель одноцилиндровый, четырехтактный, работает на бензиновом топливе. Максимальная скорость составляет 10 км/час.

Среди прочих параметров отметим ширину вспашки в пределах 45-93 см. Диаметр каждой фрезы – 36 см.

Расход топлива

Мотоблок Каскад оснащен 3,7-литровым топливным баком, которого достаточно для непрерывной 8-часовой работы. Средний расход бензина не превышает 2 литров в час, что является еще одним весомым аргументом в пользу данного мотоблока.

Мотоблок каскад не заводится причины

Редуктор мотоблока Каскад представляет собой особое устройство, которое включает две части: втулки и оси, соединенные между собой специальной плотной прокладкой и тремя болтами. К каждой части приделаны угольники, звездочка и пружина, что образует между собой несущую раму устройства. Если сальники устройства редуктора мотоблока Каскад стали неисправными, то рекомендуется заменить их при первой возможности, пока не вытекло все масло с редуктора. Если вы задаетесь вопросом, как заменить сальник редуктора на мотоблоке Каскад своими руками, то следуйте следующим инструкциям:. Придерживаясь этих несложных правил, вы самостоятельно сможете заменить масло в редукторе мотоблока Каскад. Это производительные, выносливые машины, способные работать с полным спектром навесных орудий, выполняя функции культиватора, пахотной машины, косилки, уборщика снега и многие другие.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Почему не заводится мотоблок Каскад?
• Не заводится мотоблок: причины, как правильно отремонтировать
• Как починить мотоблок Каскад?
• За что ценят мотоблок Каскад
• Почему не заводится мотоблок нива
• Выбор двигателя на мотоблок «каскад»

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Настройка карбюратора мотоблока Каскад

Почему не заводится мотоблок Каскад?

Садово-огородная техника сегодня очень востребована именно благодаря своей многофункциональности. Сегодня вам уже не придется вручную перепахивать огромные поля или даже небольшие огороды, не нужно выкапывать и вручную собирать картофель, а в зимнее время убирать снег с территории приусадебного участка. Все это будет делать за вас специальная техника.

Мотоблоки Каскад изготавливаются в России и являются одной из самой востребованной садово-огородной техникой в стране. Это не удивительно, ведь они имеют отличные технические характеристики и прослужат много лет.

Однако случается так, что устройство выходит из строя. Когда мотоблок Каскад заводится и глохнет, нужно сразу же искать причину поломки.

Иначе вы можете еще больше усугубить проблему. Причин, почему не заводится мотоблок Каскад, может быть достаточно много. Например, проблема с редуктором, карбюратором, двигателем. Не стоит отчаиваться, ведь вы легко сможете найти, купить и заменить любые запчасти к мотоблоку Каскад.

Если вы заметили, что ваш мотоблок стал неправильно работать, появились сбои или дефекты, проверьте карбюратор. Вполне возможно, что к нему не доходит масло, то есть засорен карбюраторный фильтр. Для начала вам нужно разобрать карбюратор и слить бензин. При помощи продувки проверьте исправность топливного клапана. При этом карбюратор должен находиться в положении как и при работе.

Чтобы настроить подачу топлива, вам нужно отогнуть или загнуть язычок на поплавке в камере. Не забудьте проверить и сам поплавок. Уровень топлива должен быть на отметке 35 миллиметров. После этого вы можете приступить к продувке жиклера. Все детали нужно промыть бензином и оставить сушиться. Ни в коем случае не вытирайте детали, бензин должен стечь самостоятельно.

Жиклер можно продуть насосом. Когда вы продиагностируете каждую деталь, а также проверите на наличие дефектов, можете приступать к настройке карбюратора:.

Отечественные мотоблоки еще хороши и тем, что на них легко подобрать и купить запчасти, а не заказывать их из другой страны. К тому же стоимость вас точно порадует. Поэтому найти нужную запчасть на мотоблок Каскад — не проблема. Помните о том, что своевременное обнаружение поломки и быстрое ее исправление — это залог долгого срока службы вашей техники. Все работы можно выполнить самостоятельно, однако неисправности бывают и достаточно серьезные, когда без помощи профессионала уже не обойтись.

В данном случае не стоит рисковать своей техникой. Важно отметить, что устройство мотоблока разных моделей отличается между собой. Глобальная модернизация составных деталей машин повлияла на внутреннее оснащение сельхоз.

На мотоблоках Каскад используется несколько типов а именно — 3 бесконтактного зажигания. Это стоит учитывать при диагностике агрегата на предмет отклонений в механизме двигателя. Если вы заметили, что мотоблок Каскад не развивает обороты после того, как двигатель был заведен, или сам мотор не достигает необходимой мощности и глохнет, значит, нужно осмотреть агрегат на предмет неисправностей составных деталей.

Причин поломки существует множество, можно выделить некоторые из них. Если появились неподходящего размера промежутки между клапанами толкателями , то нужна регулировка зажигания. Если зазор слишком маленький, это может спровоцировать перегрев клапана и двигателя. Если же расстояние слишком большое, то увеличивается трение системы газораспределения.

При этом нарушается процесс наполнения цилиндров смесью, необходимой для работы. Иногда, проблемой поступления топлива в карбюратор может стать состояние свеч, их необходимо проверять и контролировать регулярно. Конечно, обращайте внимание и на колеса.

Следите за состоянием шин и опор, не допускайте неравномерной нагрузки, старайтесь, чтобы на каждое колесо приходился равный коэффициент нагрузки.

Что вы думаете по этому поводу? Содержание 1 Причины неисправностей мотоблока 1. Оставить отзыв X Что вы думаете по этому поводу?

Не заводится мотоблок: причины, как правильно отремонтировать

В наше время каждый владелец огородного участка стремиться обеспечивать себя и свою семью экологически чистыми, насыщенными витаминами и полезными микроэлементами продуктами. Однако процесс выращивание всех огородных культур требует больших затрат времени и сил. Трудоемкую весеннюю или осеннюю работу можно значительно облегчить. Для этого производители садовой техники разработали такой полезный агрегат — мотоблок Каскад. Производственный прогресс, которого достигли ученные в наше время позволяет упростить практически любую задачу, связанную с уходом за садом или огородом участком. Например, если купить мотоблок, то вы забудете о ручном вскапывании грунта при помощи неудобной лопаты, но если на агрегат установить навесное оборудование, то он станет незаменимым помощников при подготовке бороздок, лунок к посадке растений, удобрении земельной почвы, транспортировки груза и даже сбора урожая.

Советы по выявлению причин неисправности мотоблока иих устранению. Возможно, топливо не подается в карбюратор. Нужно Доброго дня умене не заводиться мотоблок zirka sh! подскажите почему на мотоблоке каскад когдаоткрываю заслонку воздуха о глохнет причина вчем.

Как починить мотоблок Каскад?

Это производительные, выносливые машины, способные работать с полным спектром навесных орудий, выполняя функции культиватора, пахотной машины, косилки, уборщика снега и многие другие. Чтобы мотоблок работал без сбоев долгие годы, во время его эксплуатации необходимо следовать инструкции. Важно и своевременное техническое обслуживание мотоблока. Существуют так называемые всесезонные масла, многие фермеры отдают предпочтение именно таким видам масел. Чем бережнее вы будете обращаться с агрегатом, тем дольше техника прослужит вам. Если мотоблок не новый, обкатку выполнять не нужно. Во время обкатки запрещено: нагружать мотоблок на полную мощность, перевозить больше рекомендуемого максимально допустимого веса на тележке или прицепе, выполнять сложные работы вроде вспашки целины. Вероятными причинами этой проблемы могут быть:. Давайте рассмотрим подробнее возможные причины, не связанные с нарушением работы двигателя:. Далее мы рассмотрим причины неисправности двигателя, возможные способы их устранения.

За что ценят мотоблок Каскад

С приходом весны для каждого фермера начинаются тяжелые времена по уходу за своим участком, огородом и садом. Это изнурительная перекопка, прополка, вывоз любого мусора, скашивание травы. Однако такая техника требует бережного обращение, а также тщательного ухода. Если вдруг возникает какая-либо поломка, вы должны если не починить свой агрегат, то хотя бы выявить причину неисправности.

Агрегаты оснащены либо дизельным, либо бензиновым двигателем.

Почему не заводится мотоблок нива

В этой теме, будем разбирать неисправности мотоблоков и культиваторов всех марок, Салют. Нева, Зубр и т. Большинство неполадок, характерны для всех типов мотоблоков, их двигателей и других узлов. В этом случае, можно завести двигатель и пусть поработает, зачастую, после этих действий мощность восстанавливается. Если есть навыки, можно разобрать и почистить, если навыков нет, лучше обратится в сервис. Снять кожух и крышку редуктора, осмотреть манжету.

Выбор двигателя на мотоблок «каскад»

Садово-огородная техника сегодня очень востребована именно благодаря своей многофункциональности. Сегодня вам уже не придется вручную перепахивать огромные поля или даже небольшие огороды, не нужно выкапывать и вручную собирать картофель, а в зимнее время убирать снег с территории приусадебного участка. Все это будет делать за вас специальная техника. Мотоблоки Каскад изготавливаются в России и являются одной из самой востребованной садово-огородной техникой в стране. Это не удивительно, ведь они имеют отличные технические характеристики и прослужат много лет. Однако случается так, что устройство выходит из строя. Когда мотоблок Каскад заводится и глохнет, нужно сразу же искать причину поломки. Иначе вы можете еще больше усугубить проблему.

Очень важно проверить причины неполадок: Важно отметить то, что мотоблок Каскад в некоторых случаях не заводится от избыточного количества топлива. Если на В этом случае ремонт мотоблока Каскад не потребуется.

Не исключение в этом и мотоблоки. Их моторная часть создает рабочий такт, силовой потенциал, заявленную производительность, которые в совокупности позволяют выполнять те или иные агротехнические операции. Но нередко именно этот рабочий узел является самым уязвимым. Некачественное топливо, сильные перегрузки, отсутствие регулярной диагностики и множество других причин становятся причиной серьезных неисправностей, от своевременного выявления и ремонта которых будет зависеть его дальнейшая работоспособность.

Весной выводим технику на приусадебный участок. К сожалению, часто возникает ситуация — не заводится мотоблок. Владелец должен быстро определить причину отказа и устранить неисправность. Мотоблок является многофункциональным инструментом. Он незаменим для ведения приусадебного хозяйства. Навесное оборудование позволяет выполнять обработку земли, покос травы, уборку снега, перевозку грузов, посадку и сбор урожая.

Чтобы устранить досадную помеху, нужно выяснить причину, из-за которой она возникает, а затем провести надлежащий ремонт.

Отработал май пахал , июль окучивал , затем двигатель стал глохнуть, заводиться с трудом. Зиму стоял в гараже. Сейчас проверил — не заводится поменял магнето — не было искры. Искра есть, бензин й поступает, но не заводится, даже не схватывает. Не знаю, что делать? Сервисной службы у нас в городе нет, в крае тоже.

Многие садоводы и фермеры облегчают себе труд на участке при помощи мотоблока. Но для того чтобы работы проводились успешно, нужно не только уметь им управлять, но и при необходимости смочь отремонтировать или хотя бы выяснить, в чем проблема. Она даст возможность при мелких неполадках не обращаться к специалистам, а провести диагностику и восстановление работоспособности мотоблока самостоятельно.

Карбюратор, клапан, топливная система. Как определить какой карбюратор нуждается в регулировке

В данной статье описана регулировка мотоблока, а именно основных деталей: карбюратора, клапанов и топливной системы. Процесс не из легких, поэтому мы также приложили несколько фото и видео.

Регулировка карбюратора мотоблока

Нестабильность оборотов мотора мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, либо после него, когда мотоблок длительное время подвергался значительным нагрузкам. .
Прежде чем приступить к регулировке, нужно прогреть двигатель. Процесс работы непосредственно следующий:

• Винты регулирующие малый и максимальный газ полностью закручиваются, после чего ослабляются примерно на полтора оборота.
• Двигатель запускается и греется около 10 минут.
• Рычаг, управляющий работой силовой установки, должен быть установлен в минимальное положение, но двигатель не должен останавливаться.
• Винт, регулирующий дроссельную заслонку, поможет отрегулировать минимальные обороты на холостом ходу так, чтобы работа мотора была стабильной, без посторонних шумов и остановок.
• Вращением винтов можно точно установить количество горючей смеси, попадающей в двигатель.
• Затягивание винта способствует обогащению смеси, а его откручивание, наоборот, увеличивает объем воздуха, поступающего в двигатель;

С помощью небольшого газового винта отрегулируйте максимальную скорость на холостом ходу. Точно так же это следует делать с минимальными оборотами, используя пропеллер дроссельной заслонки. Суть такой регулировки в том, что винт клапана позволяет регулировать угол, на который он закрывается;

Рычаг, отвечающий за управление мотором, перевести в положение «Газ». Если работу мотоблока все же нельзя назвать стабильной, полный винт газа регулируется до тех пор, пока не будет соблюдён идеальный ход. Однако максимально допустимое количество оборотов шнека — 2,5.

Точность регулировки карбюратора можно определить по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни топливных следов, говорящих о слишком бедной, либо, наоборот, о слишком богатой топливной смеси. Необходимо, однако, отметить, что НАГАР или следы топлива на свече могут говорить не только о неправильной регулировке, но и о более серьезных проблемах мотоблока, среди которых неисправная система зажигания или охлаждения.

Регулировка зазора клапанов мотоблока

Со временем при значительных нагрузках меняется зазор клапана мотоблока. Причина этого может быть в износе деталей. Недостаточное расстояние приводит к тому, что существенно изменяется стадия газораспределения, в результате чего не может быть достигнута достаточная компрессия, силовая установка работает с перебоями и не выходит на заявленную мощность. В особо серьезных ситуациях может наблюдаться даже деформация створок. При слишком большом зазоре фиксируются значительные механические шумы, также значительно изменяются фазы газораспределения, клапаны открываются на короткое время, из-за чего цилиндр не наполняется должным образом, падает мощность, сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или происходить со значительным шумом. В идеале двигатель, на котором проводится регулировка, должен охлаждаться.

Итак, сначала нужно добраться до маховика. Именно на этой детали отмечается значение верхней мертвой точки. Маховик спрятан под кожухом, а значит придется его снять. Перед снятием корпуса снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки с помощью резинок. Все болтовые соединения откручиваются ключом, после чего крышка снимается без проблем.

На маховике можно увидеть метки, указывающие на ВТМ, а также значения 5, 10 и 20 градусов. Отметка 20 градусов обозначает впрыск топливной смеси. Маховик следует тестировать под верхней мертвой точкой, ориентируясь на соответствующее деление. Клапанная крышка крутится и снимается.

В процессе регулировки необходимо использовать следующие инструменты:

• Отвертка;
• Ключ Caid на 10;
• Лезвие толщиной 0,1 миллиметра.

По техническому паспорту зазор клапанов двигателя мотоблока составляет от 0,1 до 0,15 миллиметра, а значит с помощью лопасти можно очень точно его отрегулировать. Тем не менее, необходимо обратить внимание на то, что некоторые лезвия имеют толщину 0,8 миллиметра, что недопустимо. Точное значение можно узнать в микрометре или информацию на сайте производителя. Регулировка выполняется следующим образом:

• Отвертка;
• Расслабляем гайку, вставляем лопасть и начинаем стыковать;
• Следует ориентироваться на лезвие, тщательно затягивая гайку;
• Идет корректировка до тех пор, пока свободный ход не будет устранен. Он должен сидеть достаточно плотно.
• В обратной последовательности собираем корпус, устанавливаем масляную ванну на место.

Если все манипуляции провести без ошибок, двигатель будет работать ровно и без лишнего шума.

Если топливо не подается в цилиндр, то, в первую очередь, необходимо проверить, достаточно ли топлива в баке. Также нужно контролировать, доходит ли дело до карбюратора. Для этого с входного штуцера устройства снимается шланг. Если речь идет о карбюраторе типа К45, то его следует надавить на его проходную часть так, чтобы топливо начало выливаться через дренажное отверстие.

Если топливо не попадает в карбюратор, то нужно открутить кран подачи топлива, полностью его разобрать и удалить грязевые скопления из фильтра механической очистки. Для достижения максимальной чистоты все составляющие элементы нужно обрабатывать бензином. Топливный кран собирается и возвращается на прежнее место.

Если топливо поступает в карбюратор, но не подается в цилиндры, необходимо проверить правильность работы топливного клапана, а также наличие грязи на буханке.

Чтобы разобраться с карбюратором бензинового мотоблока типа КББ-5, необходимо снять его с мотора и залить топливо из поплавковой камеры. Через штуцер (см. рисунок), с помощью которого проводится бензин, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при реверсе карбюратора полностью прекращается. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 — штуцер, задвижка топливная; 2 — верхний регистр; 3 — дроссель воздушной заслонки; 4 — Игла малого газа; 5 — жирнее; 6 — нижний регистр; 7 — воздушная заслонка; 8 — винт крепления стяжки; 9 — игла максимального газа; 10 — распыляющий элемент; 11 — поплавок; 12 — Клапан подачи топлива.

Уровень топлива в поплавковой камере можно регулировать с помощью язычка поплавка. В идеале она должна варьироваться от 3 до 3,5 сантиметров.

Чтобы выполнить выдачу кредита, необходимо открутить винты, отвечающие за полный и малый газ.
Очистка деталей карбюратора начинается с откручивания винтов, удерживающих верхний кожух. Нижний корпус снимается, клапан подачи топлива промывается бензином, грязь из губок выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе уборки тряпки категорически нельзя.

После завершения очистки корпус подключается. Необходимо следить за тем, чтобы трубка распылителя четко проходила в отверстие, расположенное на верхнем корпусе. Откройте дроссельную заслонку и проверьте, насколько четко сделана сборка. Винты, фиксирующие верхнюю часть корпуса, туго затянуты. После того, как процесс сборки полностью завершен, карбюратор следует отрегулировать. Это значительно улучшит работу мотоблока с навесным оборудованием, так как требует идеальной настройки всех его частей для корректной работы.

Если на мотор мотоблока установлен карбюратор ДМ 1.08.100, то методика его регулировки будет такой:

• Винт 10 завернуть (рис. 3) малого газа до упора и открутить от себя до пол-оборота.
• Затем нужно полностью закрутить винт 9 общего газа на 2 оборота.
• Вывернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
• Получить двигатель топливного двигателя, затем отрегулировать стабильную работу на максимальных оборотах после вживления с помощью винта 9.

Не допускать рычаг управления двигателем, перевести его в положение минимального газа (оборотов) и вращением винта 10 установить устойчивый импульс малого газа.

Рис. 3. Карбюратор DM 1.08.100

Рис. 4. Карбюратор DM снаружи

Вот в принципе и все. Рассмотрены основные моменты регулировки основных частей мотоблока. Настраивайте свой мотоблок с удовольствием!

С появлением мотоблоков жизнь многих сельских огородников, фермеров и дачников упростилась в разы. Ведь такая чудо-техника позволяла выполнять всю тяжелую работу на участках не просто эффективно и качественно, а в короткие сроки с минимальными значительными силами. Но как известно рано или поздно техника может огорчить своего владельца разного рода поломками. Причин тому может быть несколько: либо деталь уже изношена, и пора заменить ее на новую, либо вовремя не меняли масло, либо неправильно соблюдались условия эксплуатации. В любом случае, необходимо ремонтировать оборудование. В сервисных магазинах за это нужно отдавать большие деньги. Сегодня мы расскажем, как правильно отрегулировать карбюратор на кронштейне каскада своими руками, не прибегая к помощи специалистов.

Общие сведения об устройстве

Карбюратор к Мотоблоку «включается» в работу, начиная с того момента, когда поршень начал подниматься вверх. В этот момент ниже уровня поршня начинает формироваться вакуумное пространство. Воздух начинает всасываться через карбюратор на мотоблочной агротехнике.

Как определить, какой карбюратор нуждается в регулировке?

Нестабильность оборотов мотоблока — прямой показатель того, что необходима регулировка карбюратора на мотоблоке.

Как правило, необходимость такой процедуры возникает перед началом сельскохозяйственного сезона. И это можно вполне логично объяснить: агромой давно не пользовались. Также регулировка необходима и сразу после завершения сельскохозяйственного сезона – в результате длительных мощных нагрузок мотоблок Агротехники начинает выходить из строя.

Пошаговая инструкция настройки карбюратора

1. Прогрев двигателя.
2. Вкрутите винты на максимальный и минимальный газ.
3. Откручиваем те же винты обратно только на 1,5 оборота.
4. Установить рычаг переключения передач в положение минимального хода. При всем этом двигатель продолжает работать.
5. Нормальная работа двигателя должна быть бесшумной и непрерывной.

Такую операцию следа выполнять каскадными агрегатами в каждом начале сезона или в его конце. За счет того, что винты прикручиваются к обогащению топлива. Но незначительное их отражение увеличивает количество воздуха в смеси.

Для того, чтобы проверить, все ли вы сделали правильно при регулировке, нужно просто обратить внимание на свечи зажигания. После длительной тяжелой работы на мотоблоке через непродолжительное время на свечах не должно образовываться ни ни следов топлива.

Cascade Moto Cascade Карбюратор: 1 — Воздушная трубка; 2 — корпус; 3 — гусеничный; 4 — холостой гусек; 5 — Винт дроссельной заслонки; 6 — рычаг дроссельной заслонки; 7 — фланец крепления карбюратора; 8 — винт регулировки состава топливной смеси холостого хода; 9- штуцер приема топлива с фильтром; 10 — поплавковая камера; 11 — рычаг привода дроссельной заслонки; 12 — заглушка сливного шлама; 13 — винт воздушной заслонки с пружиной; 14 — рычаг воздушной заслонки.

Особенности регулировки карбюратора Каскад типа КМБ-5

• Из полости поплавка удалить весь бензин.
• Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильности регулировки является беспрепятственная подача воздуха в рабочем состоянии мотоблока и прекращение обдува при переворачивании детали.

Регулировка карбюратора К-60 Мотоблок Каскад

1. Дроссельную заслонку устанавливаем таким образом, чтобы у нас была щель между ее основанием и воздуховодом в 2 — 2,5 мм.
2. Сожмите винты карбюратора.
3. Вращайте винты только на 0,5 — 1 оборот.
4. В течение 5 минут прогрев двигателя.
5. Во время оборота регулировочного винта ждем снижения частоты оборотов двигателя.
6. Уменьшаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулировка карбюратора К-45

Суть в принципе та же, что и в предыдущих моделях:

1. Нужно добиться снижения скорости оборотов двигателя, приводя в движение винт дроссельной заслонки.
2. Далее необходимо определить максимальное значение оборотов винтом для регулировки топливной смеси на холостом ходу.
3. После поворота винта назад где-то на четвертой части ситуация достигается.

Такие манипуляции позволят мотору работать бесперебойно, устойчиво и без резких остановок.

Важно помнить, что у каждой модели своя настройка нормальной работы всех частей. Чтобы сделать качественный ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя. Если у вас его нет, то следует быть предельно внимательным при исправлении. Тем, кто не имеет специальных знаний по сборке и ремонту такой техники, лучше обратиться к Специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все установить.

Мотоблоки представлены на рынке в огромном количестве вариантов. Регулировки мотоблока в принципе схожи, но есть и отличия. Поэтому регулировку таких мотоблоков считаем ерундой,. Устройства очень похожи, поэтому информация о них будет представлена ​​в единственном варианте.

Мотоблоки регулировочные Нева, Салют, Фаворит, Каскад

Перед сборкой блока цилиндров поверхности клапанов проверяются на аналогичные поверхности седла. Возможно изготовление в 2 этапа:

Из смеси шлифовальной пасты и моторного масла

Без использования шлифовальной пасты (только моторным маслом)

Процесс пожелания можно закончить только после того, как пояс на рабочей поверхности ремня на всем протяжении кольца 0,1см. После работы все детали подлежат тщательной промывке бензином и тщательному протиранию ветошью.

Красиво стержень клапана смазывается моторным маслом, после чего вставляется в канал направляющей втулки. При этом следите за наличием температурного зазора между толкателем и клапаном. Он должен быть размером от 0,15 до 0,3 миллиметра. Очень важно правильно произвести замеры, так как в идеале толкатель может находиться только в самом начале, то есть внизу. Желаемый размер зазора достигается двумя способами:

Притирка торцов клапанов при изначально меньшем зазоре

Подбор клапанов с учетом большего зазора, чем требуется по стандарту

Еще одна распространенная причина износа распредвала связана с разминкой распредвала. Устраняется следующим образом. Клапана устанавливаются в блок цилиндров и надеваются пружины. После с помощью двух отверток пружину поджимают, а останавливают с помощью суперзвездочек или клапанных тарелок.

После всех манипуляций с клапанами произвести установку на место клапанной коробки и карбюратора. Затем устанавливается глушитель и головка блока цилиндров и монтируется топливный бак.

Отсутствие цилиндров подачи топлива, в случае так называемой сухой свечи, требует проверки наличия нужного количества топлива в баке. Выясните это обстоятельство, ведь топливо из бака должно беспрепятственно поступать к карбюратору. Сняв топливный шланг, на входе штуцера карбюратора обеспечим осмотр. Как вариант, в карбюраторах К45 можно нажать на проходную и держать ее до появления следов топлива, через специальное отверстие (дренаж).

Если топливо не поступает в карбюратор, поверните кран подачи топлива и произведите его ревизию. Очистите фильтрующие элементы от загрязнений, а все детали промойте в бензине. Собрав запасы топлива, установите его на место, подумав. В случае протекания топлива, но отсутствия его в цилиндре необходимо проверить работоспособность клапана, а также частоту работы жиклеров карбюратора.

Проверка карбюраторов КМБ — 5 осуществляется путем извлечения и слива топлива из камеры (поплавка). Тогда воздух подается по топливопроводу, при этом сам карбюратор должен находиться непосредственно на двигателе. Под действием высокого давления воздух должен легко размываться. Ту же операцию необходимо проделать в положении перевернутого карбюратора (1800). После всех описанных действий воздух больше не должен проходить. Выполнив эти условия, вы можете быть уверены в исправности топливного крана.

Поплавковая камера заполнена топливом, уровень которого можно контролировать с помощью специального регулировочного спринклера. В зависимости от ситуации его отбрасывают или заряжают, чтобы обеспечить нормальный уровень топлива на уровне 30 — 35 мм.

Карбюратор КМБ-5 . 1 — штуцер подачи топлива; 2 — верхний корпус; 3 — дроссельная заслонка; 4 — Игла малого газа; 5 — воздушный жиклер; 6 — корпус корпуса; 7 — воздушная заслонка; S — Винт крепления винта; 9 — Комплектная газовая игла; 10 — распылитель; 11 — поплавок; 12 — топливный клапан.

Продувка форсунок требует поворота винтов регулировки полного и малого газа

Для промывки элементов карбюратора необходимо открутить винты на верхней части корпуса и снять нижнюю. Затем промойте топливный клапан бензином и очистите. С помощью насоса продуйте жиклеры, проверив состояние поплавка, он не должен быть деформирован. В этом случае протирать детали тряпкой нельзя.

Закончив процедуру промывки и продувки, состыковать обе части корпуса карбюратора. При сборке распылительная трубка должна входить в отверстие, предусмотренное для мишени в верхней части корпуса. Открытие дроссельной заслонки и проверка правильности сборки карбюратора считается необходимым для достижения хорошего качества. Завершите сборку креплений верхней части корпуса карбюратора.

Регулировка карбюратора после новой установки

После доработки любой карбюратор требует точной регулировки. Выполняется в бою прогретого двигателя в определенной последовательности.

Первое действие надо закрутить, без приложения больших усилий винты регулируют полный и малый газ. После включения их на оборот. Установите рычаг управления двигателем на минимальные стабильные обороты. После этого необходимо прогреть двигатель около десяти минут. Нельзя допускать, чтобы двигатель останавливался. Установите минимально допустимую скорость на холостом ходу, используя стопорный винт дроссельной заслонки. На них двигатель должен работать ровно.

Регулируя винт малого газа, нужно установить максимальные обороты на холостом ходу. Дроссельный винт нужен для регулировки минимально устойчивых оборотов на холостом ходу двигателя.

Для достижения наиболее эффективного результата, то есть работы двигателя с минимумом оборотов в режиме холостого хода, необходимо повторить две последние операции.

Перевод рычага управления в положение газа будет завершающим. Если обрыв выявлен снова, а стабильной работы двигателя нет, отвернуть газовый винт, в течение 2,5 оборотов.

Техника регулировки карбюратора до 45

Выполняется аналогично с помощью регулировочных винтов. Манипулируя дроссельной заслонкой винтом, устанавливается максимально минимальное количество стабильных оборотов. С помощью винта регулировки топливной смеси на холостом ходу устанавливается максимальное значение устойчивых оборотов двигателя. Их можно установить только по слухам. Затем заверните винт на четверть от достигнутого положения.

Повторяя указанные манипуляции с винтами, можно добиться стабильной и бесперебойной работы двигателя на минимальных оборотах. Выведя двигатель на заданный режим, проследите за его работой. Неветренно будут перерывы и тем более резкие остановки. Если все так и произошло, то необходимо докрутить винты до корректировки состава топлива на четверть и повторить предыдущие манипуляции.

Способ регулировки карбюратора Мотоблока ДМ 1.08.100

Малый газовый винт поворачивается в упор и затем возвращается в пол поворотом назад

Винт полного газа тоже завернуть до предела и вернуть, но уже на два полных оборота

Открутив винт мембраны на минимальные обороты до стопорного рычага. Провернуть его до прилива в корпусе карбюратора, а затем завернуть два витка

Запуск двигателя и подогрев с ним, винт полного газа, регулировка устойчивой работы в условиях максимальных оборотов

Переведя рычаг управления двигателем в положение минимальных оборотов, отвернуть винт малого газа, установив тем самым стабильный ход на малых оборотах, но не позволять агрегату выключаться

Добиться устойчивой работы двигателя в условиях обоих режимов можно только многократно применяя указанную методику. При необходимости можно провести проверку на стабильность работы и отрегулировать возможные максимальные и минимальные обороты.

Если результаты предыдущей регулировки дали нестабильный режим работы на малом газу, можно изменить положение дроссельной заслонки дроссельной заслонки с помощью винта минимальных оборотов, либо поворотом винта. После нужно повторить вышеперечисленные действия по настройке.

: 1 — входной штуцер; 2 — топливный клапан; 3 — мембранная полость; 4 — мембрана; 5 — пружина; 6 — кнопка; 7 — обратный клапан; 8 — канал подачи топлива; 9 — полный газовый винт; 10 — Малый газовый винт; 11 — малые газовые форсунки; 12 — дроссельная заслонка; 13 — Смесительная камера.

Последовательность регулировки привода двигателя двигателя

Принцип настройки привода управления двигателем основан на нескольких действиях. После остановки двигателя ослабьте гайку на болте, предназначенном для подпирания рычага регулятора. С помощью отвертки, вставленной в пазы ручки регулятора, поверните ее в направлении хода часов до упора. Затем затяните гайку стяжки. Такими действиями можно добиться максимального открытия дроссельной заслонки в карбюраторе. Это положение когда видно тросик газа, на положении максимального газа.

Правильная регулировка определяется установкой рычага троса газа в положение минимального газа. Покачивая руками рычаг ручки, можно добиться свободного хода, вплоть до максимального открытия дроссельной заслонки в карбюраторе.

Пособие для садоводов и огородников. Мотоблоки типа МБ. Ока, Нева, Каскад. Устройство, диагностика, ремонт Каталог основных деталей Навесное оборудование и агрегаты. >> Диагностика неисправностей и ремонт двигателя. Проверить и отрегулировать систему подачи топлива.

При отсутствии подачи топлива в цилиндр (сухая свеча) проверить наличие достаточного количества топлива в топливном баке, поступление топлива из топливного бака в карбюратор, сняв топливный шланг с входного штуцера карбюратора (или, для карбюратора К45, нажав на его мыслитель до утечки топлива через дренажное отверстие).

При отсутствии подачи топлива в карбюратор снять топливный кран, разобрать его, очистить фильтрующий элемент от грязи, промыть его в бензине. Соберите топливный кран, продуйте и установите на место.

При поступлении топлива в карбюратор (и отсутствии его подачи в цилиндр) проверьте работу топливного клапана и чистоту форсунок карбюратора.

Для проверки карбюратора КМБ-5 снять карбюратор с двигателя, слить бензин из поплавковой камеры. Подайте воздух через штуцер подачи топлива (рис. 25) в рабочее положение карбюратора. Воздух должен быть свободен, чтобы цвести. Повторите операцию с карбюратором на 180°. Прохождение воздуха через штуцер должно прекратиться. Когда эти условия соблюдены, топливный клапан исправен.

Уровень топлива в поплавковой камере Отрегулируйте изгиб или размах регулировочной ловушки поплавка. Уровень топлива (30…35) мм считается нормальным.

Рис. 25. Карбюратор КМБ-5: 1 — штуцер подачи топлива; 2 — верхний корпус; 3 — дроссельная заслонка; 4 — Игла малого газа; 5 — воздушный жиклер; 6 — корпус корпуса; 7 — воздушная заслонка; S — Винт крепления винта; 9 — Комплектная газовая игла; 10 — распылитель; 11 — поплавок; 12 — топливный клапан.

Для продувки форсунок отвернуть винты регулировки малого и полного газа.

Для промывки элементов карбюратора открутить винты верхнего корпуса, снять нижний корпус, промыть топливный клапан бензином, очистить рубашки и использовать рубашки, проверить целостность поплавка. Обмотка колесного карбюратора не допускается.

После промывки и продувки состыкуйте нижний корпус карбюратора с верхним, обращая внимание на трубку распылителя, которая должна войти в отверстие верхнего корпуса. Откройте дроссельную заслонку и проверьте правильность сборки, затем заверните винты крепления верхнего корпуса.

Устанавливается после разборки карбюратора требует регулировки.

Отрегулировать карбюратор на прогретом двигателе в следующей последовательности.

Вверните до упора (без особого усилия) винты регулировки малого и полного газа (рис. 25), затем выверните их на 1,5 оборота. Запустите двигатель, прогрейте 10 минут. Установить рычаг управления двигателем в положение минимальных устойчивых оборотов, не допуская остановки двигателя. Винт упора дроссельной заслонки — это минимальные обороты холостого хода, при которых двигатель работает стабильно, без перебоев.

Для регулировки положения малого газового винта устанавливают максимальные обороты холостого хода, после чего винтом упора дроссельной заслонки производится регулировка минимально устойчивых оборотов холостого хода.

Повторить две последние операции, чтобы добиться устойчивой бесперебойной работы двигателя на холостом ходу с минимально возможными оборотами.

Переведите рычаг управления двигателем в положение газа. При появлении перебоев в работе двигателя отвернуть винт полного газа до получения устойчивой работы, но не более чем на 2,5 оборота.

Регулировка карбюратора К45 производится по аналогичной методике с использованием регулировочных винтов (рис. 14):

5 — ограничитель газа:

8 — регулировка состава топливной смеси холостого хода.

Вращая винт 5, установите минимально возможные, но стабильные обороты двигателя. Винтом 8 установить максимальные (на слух), но стабильные обороты двигателя и из этого положения завернуть его на 1/4 оборота.

Повторите последние операции, чтобы получить устойчивую, бесперебойную работу двигателя с минимально возможными оборотами.

Вывести двигатель на режим и если двигатель работает с перебоями или глохнет, завернуть винт еще 8 на 1/4 оборота и повторить предыдущие операции.

В случае установки на двигатель карбюратора ДМ 1.08.100 используйте следующую методику регулировки.

Завернуть винт 10 (рис. 26) малого газа до упора и отвернуть на 1/2 оборота.

Заверните винт 9 полного газа до упора и открутите его на 2 оборота.

Вывернуть винт 4 (рис. 22) минимальных оборотов до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.

Запустить двигатель, после прогрева винтом 9 (рис. 26) отрегулировать устойчивую работу на максимальных оборотах.

Переведите рычаг управления двигателем в положение минимального газа (обороты), не допуская его отключения, и поворачивая винт 10, отрегулируйте устойчивый импульс малого газа.

Рис. 26. Схема карбюратора ДМ1.08.100: 1 — входной штуцер; 2 — топливный клапан; 3 — мембранная полость; 4 — мембрана; 5 — пружина; 6 — кнопка; 7 — обратный клапан; 8 — канал подачи топлива; 9- полный газовый винт; 10 — Малый газовый винт; 11 — малые газовые форсунки; 12 — дроссельная заслонка; 13 — Смесительная камера.

Повторить стабилизацию двигателя на максимальных и минимальных оборотах по вышеуказанной методике, при проведении регулировок добиться устойчивой работы двигателя на всех режимах.

При получении неустойчивой работы на малых оборотах газа изменить положение дроссельной заслонки винтом 4 (рис. 22) минимальных оборотов, заворачивая или поворачивая винт, и повторить регулировки, описанные выше.

Регулировка привода управления двигателем выполняется в следующей последовательности.

На неработающем двигателе отвернуть гайку 4 (рис. 15) болта 5. Затянув разъемную часть ручки регулятора 6. Отверткой вставить в прорезь рычага 2 ручки регулятора регулятора, поверните рычаг 2 по часовой стрелке до упора, затем затяните гайку 4. Это обеспечит полное открытие. Дроссельная заслонка карбюратора (рычаг троса газа в положении «Максимальный газ»).

Проверить правильность регулировки, для чего установить рычаг троса газа в положение «Минимальный газ», покачать рычаг 6 регулятора — он должен иметь свободный ход до полного открытия дроссельной заслонки карбюратора.

Планово-предупредительная система технического обслуживания позволяет предотвратить появление неисправностей и отказов, снизить вредные последствия старения, включений и износа, сделать работу агрегатов в течение всего периода эксплуатации высокопроизводительной и экономичной. . Иностранные фирмы придают большое значение правильной организации обслуживания мотоблоков и автотаможни. У Goldoni, например, около трех тысяч станций технического обслуживания, расположенных по всей Италии. Эти станции обеспечены квалифицированным персоналом для выполнения всех видов технического обслуживания и ремонтов производства компании, в том числе специально оборудованных для этих целей станций Goldoni, использование которых резко повысило эффективность и качество работ. Техническое обслуживание — операция или комплекс операций по поддержанию работоспособности и исправности мотоблока или мототехники и их узлов при использовании по назначению при хранении и транспортировании. Ремонт — комплекс операций, предназначенных для восстановления работоспособности и работоспособности мотоблоков (автомобильных) и их узлов. Восстановление работоспособности деталей, механизмов и узлов, нарушенных в процессе эксплуатации вследствие износа и поломок, осуществляется с помощью оперативного ремонта. Этот ремонт выполняется без вывода мотоблока из эксплуатации, в отличие от капитального ремонта, когда мотоблок необходимо выводить из эксплуатации. Операции по техническому обслуживанию подразделяются на предусмотрительную очистку, проверку-наблюдение, смазку и регулировку. Их выполняют обязательно, в отличие от ремонта, проводимого по мере необходимости. Периодичность технического обслуживания представлена ​​в табл. 7.4, где в качестве примера приведена периодичность технического обслуживания после эксплуатации определенного количества двигателей для мотопроводов и мотоблоков. Сезонные технические обслуживания, выполняемые при переходе от весенне-летнего сезона к осенне-зимнему, и наоборот, как правило, сочетаются с любым техническим обслуживанием. Таблица 7.4. Периодичность обслуживания Мотоблоков и Моторографов Марка мотоблока (Моторудия) Периодичность ТО, мото-ч ежедневно после запуска после работы 20 50* 50 100 200 300 500 1000 МК-1. + + + + — + — — МТЗ-05. + — + — + + — + + Супер-600 + +** + + + — — +*** — МБ-1 **** + — — — — — — Кр — * После выработки 50 литров бензина. ** Через 15 мото-ч. *** После 400 мото-ч., CR — капитальный ремонт. **** Для МБ-1 периодичность обслуживания двигателя 25мото-ч; Трансмиссия — 50 мото-ч. Эксплуатация мотоблока (автодороги) с полной нагрузкой предшествует его стоку, который проводится как для новых, так и для капитально отремонтированных мотоблоков. В заводских условиях приработка может быть кратковременной и не позволяет полностью выполнить рабочие поверхности узлов и механизмов. В этом случае при работе с полной нагрузкой появляется повышенный износ, возможны заедания в сопряжении и выход из строя деталей. Дополнительная обкатка, проводимая в полевых условиях, с нагрузкой, не превышающей 60 — 70 % от номинальной, обеспечивает более тщательную комплектацию деталей, что повышает надежность работы мотоблока с полной нагрузкой, т. е. при выполнении таких операции, такие как вспашка или фрезерование. Периодичность и техническое обслуживание мотокультиваторов МК-1, Мотоблоков МТЗ-05 и Супер-600 Кутаиси приведены в табл. 7.5, 7.6 и 7.7. Рассмотрим кратко основные регулировки, выполняемые при обслуживании мотоблоков и мототаможне. При регулировке Мотоблока Мобил МБ-1 необходимо выполнить следующие операции (рис. 7.3). Соблюдая осторожность, заверните до упора винт 3 основного коромысла и винт 2 холостого качания, а затем открутите оба винта на 1,25 оборота. Запустить двигатель и после прогрева до нормальной температуры перевести рычаг дроссельной заслонки на правой рукоятке тяги управления в положение «Мин». Винт 2 Установите максимальную скорость вырубки. Винт 1 Установите минимальные стабильные обороты холостого хода. Повторить настройку по пп. 4 и 5, обеспечивающие бесперебойную работу двигателя при минимальной частоте вращения холостого хода. Перевести рычаг дроссельной заслонки на максимальную частоту вращения двигателя. При перебоях в работе двигателя, поворачивая винт 3 главной подвески, обеспечивают устойчивую работу двигателя. Рис. 7.3. Внешний вид карбюратора КМБ-5 Мобильный МБ-1 «Нева» и расположение на нем регулировочных винтов Таблица 7.5. Содержание и периодичность технического обслуживания Мотокультиватора МС-1 МС-1 Тип исполняемого файла Работа Периодичность обслуживания после работы, Moto-h * ежедневно 20 50 100 300 Очистка от грязи, промывка, сушка раны + + + + + Поверхностное топливо + + + + + Проверка отсутствия утечек топлива, масла + + — + + Проверка креплений — + — + + » И регулировка привода дроссельной заслонки и сцепления — + + + + Проверка и регулировка клинорем — + + + + Замена моторного масла — + — + + »» »Коробка передач — + + + + Проверка уровня масла в двигателе и коробке передач, доливка — — + + + Проверить зазор между электродами свечи — + + + + Проверка зажигания — — — — + »Воздушный фильтр, продувка — — + + + Промывка фильтрующего элемента — — — + + Замена фильтрующего элемента — — — — + Система мойки — — — — + Удаление нагара в выпускных окнах цилиндра, его головки, поршня, канавок поршневых колец — — — — + Промывка глушителя бензином — — — — + Смазка тросов управления — — — — + Примерка поврежденных сидений — — — — + * Примерное соотношение наработок в моточасах и календарном выражении: 20 мото-ч — 1 месяц, 50 мото-ч — 3 месяца; 100 мото-ч — 6 месяцев; 300 мото-ч — 12 мес. Таблица 7.6. Содержание и периодичность ремонтных работ МТЗ-05 Просмотр Выполненные работы Периодичность обслуживания после работы, мото-ч ежедневно 50 100 200 500 1000 Очистка двигателя от пыли, грязи, масла + + + + + + Промывка Мотоблок. — + + + + + Проверка креплений элементов двигателя и мотоблока + + + + + + Проверка уровня масла в двигателе + + + + + + Проверка и регулировка сцепления и привода дроссельной заслонки + + + + + + Проверка давления масла при работающем двигателе + — + + + + Проверка отсутствия утечек топлива на работающем двигателе, посторонних шумов, стуков + — + + + + Удаление шлама из отстойника топливного бака + + + + + + Подтяжка головки блока цилиндров, если она снята + + + + + + Промывка системы подачи топлива — + + + + + Замена масла в трансмиссии — + — + + + »» »Двигатель — + — + + + Корпус центрифуги Waskening — + — + + + »Воздушный фильтр — + + + + + Клапан Обратный клапан — + + + + + Очистка контактов магнето и электродов свечи, регулировка зазора — + + + + + Проверка давления воздуха в шинах — + + + + + Регулятор смазки — — + + + + Проверка герметичности клапана — — — + + + Снятие цилиндра, проверка состояния поршневых колец, посадка пальца в головку поршня и штока — — — + + + Очистка от нагара цилиндра, поршня, поршневых колец, камеры сгорания головки — — — + + + Регулятор промывки — — — + + + Прерыватель смазочного кулачка — — — + + + Проверка состояния ножей регулятора, их промывка — — — + + + Удаление нагара с электродов Крышка желоба и прерывателя, промывка — — — — + + Замена смазки магнето — — — — + + Проверка состояния и промывка стартового ускорителя — — — — + + Очистка полости коленчатого вала — — — — — + Таблица 7. 7. Содержание и периодичность операций технического обслуживания Мотоблока «Кутаисский Супер-600» Просмотр Выполнено работ Периодичность ТО после эксплуатации (в мото-ч) или после эксплуатации очередного количества топлива (кг) ежедневно (15 кг) 50 (75 кг) 100 (150 кг) 400 (600 кг) Проверка уровня масла в двигателе и трансмиссии + + + + Промывка воздушного фильтра, замена масла + + + + Снятие топливного бака + + + + Замена масла в трансмиссии +* — +** + Замена моторного масла +* — +** + Очистка топливного фильтра — + + + Чистка клапана Сапуна, при необходимости — замена прокладки — + + + Проверка и подтяжка креплений — + + + Проверка работоспособности узлов и агрегатов *** — + + + Очистка ребер цилиндров, лопастей вентилятора, мойка двигателя — + + + Осмотр (при необходимости — замена) резиновых манжет на рычагах управления — — + + Очистка свечи зажигания автомобиля, регулировка зазора — — + + Промывка топливного бака и карбюратора — — — + Снятие иглы с глушителя — — — + Замена свечи (при необходимости) — — — + Проверить и отрегулировать зазор между контактами прерывателя — — — + * После 15 мото-ч ограбления, ** Через каждые 130 — 150 мото-ч. *** При работе мотоблока. Карбюратор К-60 в мотокультиваторе МК-1 и мотоблоке М-3 управляется двумя винтами: винтом положения дроссельной заслонки и винтом регулировки холостого хода; Для регулировки карбюратора необходимо произвести следующие операции. Снимите корпус воздушного фильтра с фильтрующим элементом. Откройте воздушную заслонку на впускном рычаге карбюратора. Вращением подпружиненного винта установить дроссель шиберного типа так, чтобы щель между его основанием и образующей воздушного канала, видимая через входной патрубок, имела ширину 2 — 2,5 мм. Регулировочный винт полностью закрутить, а затем вывернуть на 0,5 — 1 оборот. Запустите и прогрейте двигатель в течение 3–5 минут. Медленно откручивайте регулировочный винт, при этом обороты двигателя сначала будут увеличиваться, а затем уменьшаться. Начало снижения частоты вращения соответствует оптимальному положению регулировочного винта для данного положения винта (дросселя). Просматривая винт, снова уменьшаем обороты двигателя, а затем плавно заворачиваем регулировочный винт, снова находя его оптимальное положение. Повтор операций по пп. 6 и 7 до получения минимальной, но вполне стабильной частоты вращения двигателя. Эта устойчивость проверяется резким открытием и закрытием дроссельной заслонки. Если двигатель останавливается в момент резкого открытия заслонки, то смесь немного обогащается, заворачивая регулировочный винт. Если двигатель останавливается в момент резкого закрытия дроссельной заслонки — смесь толерируют, поворачивая тот же винт. После регулировки карбюратора собрать воздушный фильтр. Проверка установки электронной системы зажигания от магнето М-3, а также мотокультиватора МК-1 производится путем контроля совмещения рис на магнето и картере двигателя. Если эти накрутки мизерные, то следует установить винты крепления магнето на картер, совместить риски поворота магнето и закрепить винты. Для двигателя ДМ-1 Мотоблок МБ-1 установка электронного магнето заключается в контроле зазора между магнитом, установленным на вентиляторе-маховике, и статором. При этом должны быть выполнены следующие операции. Снимите кожух вентилятора-маховика со шнуром стартера. Повернуть вентилятор-маховик таким образом, чтобы Магнит маховика приблизился к статору электронного магнето, а стрелка на вентиляторе-маховике совпала с правым башмаком статора. Свойство Проверьте величину зазоров между правым и левым статором и башмаками магнита — он должен быть 0,10 — 0,15 мм. Если необходимо отрегулировать величину зазора, то следует ослабить болты и, перемещая статор, выставить требуемую величину попеременно для правой и левой колодки. Затянув болты, еще раз проверьте величину зазора и окончательно закрепите статор. Осмотр, дефектацию и регулировку свечи зажигания необходимо производить в следующей последовательности. Выньте свечу с помощью специального ключа. Проверьте внешний вид стальных и керамических деталей свечи. Если камера, электроды и носик керамического изолятора свечи покрыты мылом, найгаром или маслом, их следует тщательно очистить, промыть чистым бензином, высушить и продуть сжатым воздухом. Проверить зазор щупа между центральным и боковым электродами, который должен быть в пределах 0,4 — 0,6 мм, и выставить боковой электрод зачисткой. Проверить работу свечи, для чего поставить ее на двигатель и с помощью пускового устройства провернуть коленчатый вал, проследить за появлением искры между электродами. Искра должна быть ярко синего цвета. Выкрутить свечу из руки до упора, предварительно установив уплотнительное кольцо, а затем доверить ее ключом. Чистка фильтров мотора блоков мотора двигателя производится в соответствии с периодичностью технического обслуживания или по мере необходимости, если агрегат работает в условиях сильного запыления. В то же время для очистки; Фильтр, например, мотоблок МБ-1, выполните следующие операции. Открутить гайку-барашек крепления крышки воздушного фильтра. Снимите крышку фильтра. Удалите пористый элемент из поролона сухим картонным элементом. Промойте пористый элемент бензином, керосином или мыльной водой. Обработать пористый элемент маслом М12, излишки масла аккуратно отжать. Следует помнить, что выкручивать деталь нельзя во избежание повреждений. Удалите сухой предмет. Вымойте сначала в теплой мыльной воде, а затем в чистой. После этого элемент тщательно просушивается на воздухе. Следует помнить, что сухой картонный элемент не пропитывается. Соберите фильтр в обратном порядке. В регулировочных работах на мотоблоках важное место занимает регулировка элементов трансмиссии. Таким образом, регулировка механизма сцепления мотоблока МТЗ-05 заключается в проверке свободного хода рычага сцепления, который должен быть равен торцу рычага 5 – 10 мм. Регулировка свободного хода производится с помощью регулировочного винта 20 (см.). Если сцепление «ведет», то необходимо отвернуть гайку 19 и ввернуть регулировочный винт 20. Если сцепление «упадет», то регулировочный винт следует вывернуть. После регулировки сцепления регулировочный винт необходимо подправить, затянув гайку 19. При регулировке клиноременной передачи МК-1 применяется МК-1 следующим образом. Снимите сменный кожух. Ослабьте четыре гайки крепления двигателя. Включите рычаг сцепления и зафиксируйте его положение с помощью фиксатора. Переместить двигатель в горизонтальном направлении и найти такое положение, при котором расстояние между наружными поверхностями клинового ремня в поперечном направлении под натяжным роликом будет 76 — 80 мм. Двигатель закреплен, следуя боковым поверхностям шкивов в одной плоскости. Ослабить гайку крепления упора. При использовании линейки размер зазора между упором и наружной поверхностью клиновой ленты должен быть в пределах 1 — 3 мм. Усилить упор, затянув гайку. Установите клиноременный кожух. Контролируйте зазор между внешними поверхностями клинового ремня и ограничительной скобой, расположенной на внутренней поверхности кожуха, — он должен быть 1 — 3 мм. Техническое обслуживание включает в себя замену клиновых ремней в трансмиссиях мотоблоков и мототамож. Замена ремня, например, заднего хода мотоблока МБ-1 должна производиться в следующей последовательности. Снимите кожух переноса клинорем. Снимите заднюю направляющую планку ведомого шкива. Ослабьте шпонку на оси подпружиненного ролика ремня заднего хода. Прижав ролик к двигателю, от образования зазора между передней направляющей пластиной и роликом снять ремень заднего хода. Снимите ремень с ведомого шкива. На ведомый шкив и ролик надет новый ремень заднего хода. Установите на место и закрепите снятые детали. Сравнительно большей сложности требует операция регулировки зазора в зацеплении конических шестерен главной передачи ведущего моста, например, в мотоблоке МТЗ-05. Регулировку необходимо проводить в случае повышенного шума главной передачи, что свидетельствует об увеличенном боковом клиренсе. Уменьшение бокового зазора достигается переносом регулировочных прокладок из-под правого фланца гильзы под левый фланец, без изменения общего количества прокладок под оба фланца. Нормальный боковой зазор между зубьями конической шестерни должен быть в пределах 0,18 — 0,40 мм. После регулировки бокового зазора проверьте контактные пятна на зубах. Для этого несколько зубьев одной из шестерен покрывают тонким слоем густо разведенной краски и несколько раз проворачивают шестерню в обе стороны. При правильной подгонке пятно контакта, полученное на зубе, должно занимать не менее половины его поверхности. При этом пятно должно располагаться в его средней части или ближе к вершине конуса (рис. 7.10, а). Правильное зацепление зубьев обеспечит надежную и длительную работу главной передачи без поломок. Рис. 7.4. Контактные пятна на зубьях конических шестерен: а — нормальный зазор; Б и Б — перемещение ведущей шестерни по стрелке; G и D — Перемещение ведомой шестерни по стрелке Демонтаж покрышки колеса мотоблока следует проводить следующим образом. Выпустить воздух из камеры. Вдвиньте обе стороны покрышки из полки обода в его углубление со стороны, противоположной ниппелю. Вставить два монтажных лезвия между бортами шины и ободом от ниппеля на расстоянии 10 см с обеих сторон от него. Выкинуть через край обода сначала часть покрышки со стороны вентиля, а затем весь борт. Выньте вентиль из отверстия в ободе, а затем и в камере шины. Поверните колесо, вставив одну сторону борта шины в углубление обода, вставьте лезвия с другой стороны и снимите обод с шины. Установку шины на обод необходимо выполнять на полу или на чистой площадке, чтобы земля и грязь не попали в шину при монтаже. Перед монтажом нужно проверить состояние обода, покрышки и камеры. Обод должен быть чистым, без ухода и коррозии. Если появились опасения, их необходимо очистить, а также удалить грязь и коррозию. После этого обод необходимо покрасить и высушить. Шина должна быть установлена ​​в такой последовательности. Проведите одну доску покрышки через край обода, для чего нужно сначала положить на один край борта, а затем с помощью лопаток перетащить остальную часть. Подстриженную сушку посыпать тонким слоем: талька, положить в шину и расправить. Клапан камеры вставляется в отверстие обода. Для начала края обода второй борт шины, для этого нужно сначала перетянуть часть борта, а затем с помощью монтажных лопастей — остальные. Затяжка сбоку должна заканчиваться на клапане. При установке покрышек нужно следить за правильным положением ниппеля, что недопустимо. Переместите золотник к вентилю и накачайте шину, следя за тем, чтобы шина располагалась на ободе концентрически, а ее края были плотно облегчены к бортам обода. Проверить по манометру давление воздуха в автобусе и, если оно не соответствует норме, то установить нужное значение. Проверить герметичность золотника клапана и надеть на клапан предохранительный колпачок.

Двигатель Lifan 6.5 не заводится. Как установить двигатель Lifan на мотоблок Урал

Весной завозим технику в огород. К сожалению, часто возникает ситуация – мотоблок не заводится. Владелец должен быстро определить причину сбоя и устранить неполадку.

Пуск бензиновых и дизельных агрегатов

Мотоблок — многофункциональный инструмент. Незаменим в ведении домашнего хозяйства. Навесное оборудование позволяет выполнять обработку земли, покос травы, уборку снега, перевозку грузов, посадку и сбор урожая.

Оборудование оснащено бензиновыми или дизельными двигателями. запуск дизельного мотоблока и бензинового агрегата имеет отличия. Поэтому необходимо проанализировать причины, по которым не заводится мотоблок для каждого конкретного типа двигателя.

Перед запуском мотоблока производится подготовка оборудования. Необходимо убедиться в наличии всех деталей, убедиться в надежном креплении механизмов.

Механизмы часто отказываются работать после зимы. Длительный перерыв вызывает сбои в работе систем мотоблока. Хранение в холодном и сыром помещении приводит к следующим поломкам:

1. Контактное окисление.
2. Нарушение изоляции провода.
3. Полив топлива и масла.
4. Засорение жиклеров карбюратора.

Перед запуском нового мотоблока проверяются все соединения, трос сцепления, реверса и газа. Ход тросов должен быть плавным, без усилий. Не запускайте агрегат при наличии зажимов и перекручивания нитей жгута.

При первом запуске обязательно проверьте уровень масла в картере. Недостаток смазки приведет к повреждению поршневой группы. Коленчатый вал вращается до 1400 об/мин на холостом ходу. Достаточно пары секунд, чтобы на поверхности цилиндра образовалась потертость.

Старое масло может привести к отказу двигателя. При этом мотоблок дымит белыми выхлопными газами. напрашивается полная замена масла.

Следует учитывать, что мотоблок плохо заводится при недостаточном количестве масла. Следите за этим параметром перед запуском карбюраторного и дизельного мотоблока. На некоторых моделях установлена ​​защита по низкому уровню. Датчик блокирует запуск, и агрегат глохнет.

Следует помнить, что для каждого типа двигателя требуется бензин определенной марки. Для двухтактного двигателя топливо готовится отдельно. Топливная смесь состоит из бензина и масла. Количество ингредиентов выдерживается в строгом соотношении.

Купить бензин для мотоблоков на заправках. Срок службы машин напрямую зависит от качества топлива. Не заводите мотоблок на плохом бензине.

Ремонт узлов и механизмов

Запуск дизельного мотоблока после покупки может быть затруднен. Это связано с попаданием воздуха в топливную систему. Если длинная прокрутка (стартер) не запускается, то следует снять воздушные замки. Для этого откройте кран подачи дизеля и размотайте все соединения по топливным каналам. Конечным пунктом продувки являются форсунки.

Для запуска двигателя внутреннего сгорания необходимо выполнение ряда требований. Перечислим их по порядку:

1. Учебная топливная смесь.
2. Подача топлива в цилиндр.

Воспламенение смеси

3. .
4. Выпуск отработавших газов.

Выполнение перечисленных условий гарантирует запуск любого двигателя.

Затруднения при пуске свидетельствуют о неисправности узлов и механизмов. Успех ремонта зависит от правильной диагностики. При обнаружении дефектов производят ремонт дизельного мотоблока. Техническое обслуживание и мелкий ремонт можно выполнить своими силами. Вам понадобится набор ключей, слесарные инструменты и умелые руки.

На этапе приготовления топливной смеси возможны следующие происшествия:

• воздушный фильтр не пропускает воздух;
• забито отверстие крышки бака;
• забит тракт подачи топлива;
• сломался карбюратор.

После серии неудачных запусков полезно выкрутить свечу. Рабочая часть может быть заполнена топливом. Высушите вещь. Далее прокачиваем цилиндр через отверстие. Закручиваем свечу и снова отпускаем.

Если свеча зажигания сухая, это означает, что топливо не поступает в камеру сгорания. Выполним ряд действий, чтобы восстановить систему подачи:

• слить старый бензин;
• промыть бак;
• очистить фильтр от грязи;
• продуть шланг подачи топлива;
• продуть жиклер карбюратора;
• заправить бак чистым бензином;
• открыть кран;
• прочистите дыхательный канал в крышке.

Неисправности системы зажигания

Двигатель не запустится при наличии неисправности в системе зажигания. Почему это происходит? Источниками неисправности могут быть магнето, высоковольтный провод, колпачок и свеча зажигания. Внешним осмотром проверяют чистоту деталей системы зажигания. Грязь и влага вызывают пробой корпуса под высоким напряжением. Отсутствие искры возникает при плохом контакте колпачка с центральным электродом свечи.

Слабая искра указывает на неисправность свечи зажигания. Необходимо проверить зазор и состояние электродов. Зазор проверяют щупом. Обычно это 0,8 мм. При необходимости удалить дым с металлических частей и изолятора. Рекомендуется замена свечей зажигания.

Состояние деталей поршневой группы влияет на готовность мотора в целом. Работают в тяжелых условиях. Под нагрузкой трущиеся поверхности нагреваются. Цилиндр, поршень и кольца отвечают за важный показатель – компрессию. Низкая степень сжатия в цилиндре укажет на необходимость замены деталей.

Также следует проверить впускной и выпускной клапаны. Они должны плотно прилегать к седлу. Глушитель является последней точкой на пути выхлопных газов. Продукты сгорания постепенно оседают на стенках глушителя, и двигатель глохнет. Для нормального прохождения отработанных газов стены следует периодически очищать от копоти.

Специалисты советуют придерживаться всех рекомендаций производителя. Установка не должна быть перегружена.

Выполнение всех требований продлит срок службы механизмов.

Перед началом работы владелец должен прочитать инструкцию по эксплуатации.

16090 08.10.2019 9 мин.

Мотоблоки Lifan – средства малой механизации, которые широко используются в сельском хозяйстве. Их популярность основана на многих факторах, среди которых относительно низкая стоимость и высокие технические и эксплуатационные показатели.

Сам по себе мотоблок представляет собой достаточно простую конструкцию, где важнейшую роль играет двигатель. От того, насколько мощным будет этот агрегат, зависит качество обработки земельных владений, а также эффективность этой самой работы.

Датой основания компании считается 1992 год. С этого момента и по сей день компания пережила множество трудностей, связанных с периодом становления, что позволило ей набраться необходимого опыта. На данный момент Lifan считается одной из ведущих компаний Китая в этом сегменте рынка.

Основной специализацией компании является производство автомобилей под одноименной маркой. Кроме того, специалисты организации занимаются изготовлением мотоциклов, скутеров, автобусов и т.д.

В 2006 году компания выходит на мировой рынок, представив свой первый седан Lifan 520. Позднее, в 2008 году, состоялась еще одна премьера – это время корпорация выпускает второго представителя этого модельного ряда, т.е. Lifan 620.

В том же 2008 году было подписано партнерское соглашение с американскими коллегами из AIG, Inc. Результатом этого сотрудничества стало появление совместного предприятия по производство.

С 2010 года Lifan Motors считается единственной частной компанией в Китае, специализирующейся на производстве автомобилей. В целом доля экспорта автомобилей этой марки составляет 11,38%, что является вторым результатом по стране.

Подходящим агрегатом для снабжения растений водой будет садовый опрыскиватель, он сэкономит вам массу времени и сил, поэтому покупка такого устройства станет действительно выгодным вложением абсолютно для любого садовода. Вы можете ознакомиться с опрыскивателем Маролекс.

Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. Нажав на вы сможете ознакомиться с технологией изготовления снегоуборщика своими руками.

Весной, когда приходит время посадки рассады, посадки семян и рассады, самой трудоемкой работой в этот период является посадка картофеля. Посадку картофеля можно провести быстро и эффективно.

Широкие темпы развития позволили значительно увеличить ее представительство по всему миру. В частности, открыто более 165 заводов в Америке, Африке, Европе и Юго-Восточной Азии. После получения соответствующего сертификата автомобили Lifan получили широкое распространение в странах Евросоюза.

Характеристики и цены двигателей

С двигателем Лифан имеет вал отбора мощности, что позволяет агрегатировать устройство с различным навесным оборудованием, которое необходимо приобретать отдельно.

Конструкция мотоблока Ока предусматривает достаточно тяжелую раму, что позволяет использовать агрегат на самых сложных участках почвы.

Технические характеристики:

• общий вес — 95 кг;
• глубина копания — 35 см;
• ширина обрабатываемой полосы — 60 см;
• грузоподъемность — до 400 кг;
• максимальная скорость — 9 км/ч;

длина блока

• — 150 см;

ширина блока

• — 60 см;

высота блока

• — 105 см;

Емкость топливного бака

• – 3,6 л;

Расход топлива

• — 1,5 литра за час работы.

В устройстве мотоблока Ока используется 168Ф-2, который считается самым мощным в своей линейке. Он поставляется с ручным стартером и редуктором.

Характеристики двигателя:

• компактные размеры;
• неприхотливость в используемом топливе;
• гильза цилиндра изготовлена ​​из чугуна, что позволяет значительно повысить надежность;
• система зажигания без транзистора;
• небольшая вибрация при работе;
• система, препятствующая запуску двигателя, если в нем недостаточно масла.
• простота использования.

Характеристики:

• объем двигателя — 0,196 л;

максимальная мощность

• – 6,5 л.с.;

масса мотора

• – 15,3 кг;
• диаметр — 6,8 см.

Подробнее о работе двигателя Lifan 168F-2 смотрите в видео:

Этот двигатель Lifan для мотоблока Ока, цена которого около 9 тысяч рублей, имеет достаточно мощные характеристики для использования в относительно небольшие площади.

Урал

Технические характеристики:

• общая масса — 120 кг;
• грузоподъемность — до 500 кг;
• максимальная скорость — 15 км/ч;

длина блока

• — 156 см;

ширина блока

• — 79 см;

высота блока

• — 105 см;
• емкость топливного бака — 6 л;
• расход топлива — 2 литра за час работы.

Мотоблок Урал с двигателем Lifan – достаточно неприхотливое устройство, не требующее частых ремонтных действий.

Используемый в данном мотоблоке мотор Lifan 170F может использоваться и в других агрегатах — Салют, Фаворит и др.

Характеристики:

• тип используемого двигателя — 4-тактный, бензиновый;
• количество цилиндров — 1;

объем двигателя

• – 212 см3;

максимальная мощность

• — 7 л.с.;
• вращение — 3600 об/мин;

масса мотора

• — 20 кг;

диаметр

• — 6,8 см;
• объем картера — 0,6 литра;

расход топлива

• — 394г/кВтч;
• тип охлаждения — воздушное.

Цена этого двигателя около 16 тысяч рублей.

МТЗ 09

Мотоблок МТЗ 09, имеющий в стоке двигатель Lifan мощностью 13 л.с., техника, выпускаемая Минским тракторным заводом. Сфера применения мотоблоков МТЗ очень обширна: скашивание трав, боронование, культивация, вспашка, междурядная обработка и т.д.

Технические характеристики:

• общая масса — 120 кг;
• грузоподъемность — до 650 кг;
• максимальная скорость — 11 км/ч;

длина блока

• — 178 см;

ширина блока

• — 84 см;

высота блока

• — 107 см;
• передач — четыре вперед и две назад.

Мотблок МТЗ 09

В конструкции данного мотоблока установлен двигатель Lifan 188FD оснащен электрической катушкой на 7А, что позволяет подключать к нему различное электрооборудование.

Преимущества данного двигателя:

• возможность запуска вручную, а также с помощью электростартера;
• довольно компактные размеры;
• электронное зажигание.

Технические характеристики:

• максимальная мощность — 13 л.с.;

диаметр цилиндра

• — 8,8 см;

объем двигателя

• – 389 см3;
• оборотов — 3600 об/мин;
• тип запуска — ручной и с помощью электростартера;
• емкость топливного бака — 6,5 л;

расход топлива

• – 374 г/кВтч;

длина блока

• — 46,5 см;

ширина блока

• — 43,5 см;

высота блока

• — 50 см;
• общий вес — 33 кг.

Стоимость данного двигателя составит около 25 тысяч рублей.

Лифан Волга МК3-7Л

Мотоблок Лифан Волга МК3-7Л имеет следующие технические характеристики:

• ширина обрабатываемой полосы — до 90 см;
• глубина копания — до 20 см;
• тип используемого двигателя — бензиновый;

мощность мотора

• – 7 л. с.;
• тип запуска — ручной;
• объем топливного бака – 3,6 л;

общий вес

• – 78 кг;

длина блока

• — 138 см;

ширина блока

• — 65 см;

Высота блока

• — 97 см.

Стоимость данного аппарата около 28 тысяч рублей.

Каскад

Мотоблок Каскад с двигателем Lifan используется в основном для работ на приусадебных участках, небольших садах и огородах. С помощью специального навесного оборудования можно значительно расширить возможности использования данного мотоблока, т.е. приспособить его для скашивания травы, перевозки различных грузов и т.д.

Характеристики:

• длина блока — 150 см;

ширина блока

• — 59 см;

высота блока

• — 115 см;

общий вес

• – 103 кг;
• максимальная скорость — 10 км/ч;
• вращение — 3000 об/мин;
• ширина обрабатываемой полосы — до 93 см;
• глубина копания — до 20 см.

ДВС Lifan для мотоблока Каскад имеет следующие технические данные:

• тип используемого мотора — 4-х тактный;

максимальная мощность

• — 6 л. с.;

диаметр цилиндра

• — 7,6 см;

объем двигателя

• – 317 см3;
• тип запуска — ручной.

Чтобы узнать, как установить Cascade, достаточно найти в Интернете это видео, в котором наглядно показан процесс установки.

Крот

Двигатель Lifan 160F на мотоблок Крот достаточно популярен, что связано с тем, что он показывает достаточно высокий КПД в эксплуатации. Хотя его мощность относительно невелика, он вполне подходит для частного использования.

Технические характеристики:

• максимальная мощность — 4 л.с.;
• тип двигателя — 4-х тактный, бензиновый;

объем двигателя

• – 120 см3;
• тип запуска — ручной;
• емкость топливного бака — 2 л;

расход топлива

• — 360 г/кВтч;

Общий вес

• — 13 кг.

Цена этого мотора на мотоблок около 7 тысяч рублей.

Двигатели для мотоблоков Lifan, официальный сайт которых находится по адресу www.lifan-moto. ru, являются достаточно надежными силовыми агрегатами, благодаря чему любая техника, на которую они будут установлены, будет показывать очень высокие характеристики.

Популярность этих моторов среди дачников объясняет и тот факт, что многие люди предпочитают устанавливать двигатели этой марки на свои мотоблоки.

Как и в любом другом техническом агрегате, в двигателях Lifan есть определенные проблемы с работой. Это связано не с плохим качеством моторов, а с определенными обстоятельствами, которые, довольно часто, связаны с самим потребителем.

Пожалуй, основная проблема заключается в следующем – мотоблок Lifan не заводится. Причин может быть несколько:

• Плохая подача топлива в бак — для устранения нужно открыть топливный кран и залить топливо в картер.
• Полное отсутствие подачи топлива в бак — необходимо прочистить воздушный фильтр или топливный клапан.
• Нет искры — в данном случае основная причина — выход из строя катушки высокого напряжения. Единственный выход – полностью заменить вышедшую из строя деталь.

Собственно так и проводится основной ремонт двигателя Lifan для мотоблока своими руками. В принципе, в инструкции к двигателю есть вся подробная информация, касающаяся вероятных поломок, а также методов их устранения.

Мотоблоки Lifan, запчасти для которых можно приобрести у официальных дилеров, предъявляют определенные требования к комплектующим. В частности, производитель советует использовать при проведении ремонта только те детали, которые производит сам Lifan.

Как установить на разные модели?

Специфика этих двигателей такова, что их установка на отечественные мотоблоки может сопровождаться рядом проблем. Чтобы этого не произошло, рассмотрим несколько основных случаев.

Установка двигателя Лифан на мотоблок Агрос:

• Сложность установки на мотоблок Агрос в том, что на родном двигателе мотоблока вал конический, а на Лифан цилиндрический . Чтобы это исправить, нужно немного укоротить вал двигателя, а затем установить его на металлическую пластину.
• Корзину сцепления мотоблока также придется немного подрегулировать – переточить ту часть, которая надевается на выходной вал двигателя. Вместо конической формы внутреннего полудиска нужно выточить цилиндрическую.

Установка двигателя Lifan на мотоблок:

• Установка достаточно проста, но сам двигатель Lifan нужно немного приподнять над корпусом рамы, чтобы его детали не соприкасались с ней. Из переделок можно отметить металлическую пластину толщиной 10 мм и пересверлено несколько болтов относительно старого двигателя.

Установка двигателя Lifan на мотоблок МТЗ 05.

Происходит практически без дополнительной подгонки к существующей раме. Возможна только некоторая регулировка корзины сцепления, но это довольно мелкая процедура.

. Ответ достаточно прост – нужно запустить двигатель, а затем сразу приступить к обработке земли, но уже на средних оборотах. В этом случае нельзя запускать на холостых оборотах, потому что может возникнуть масляное голодание.

Замена масла в мотоблоке с двигателем Lifan должна производиться следующим образом:

• Сам двигатель должен быть горячим, но перед сливом масла из картера его необходимо заглушить.
• Вывернуть сливную пробку, а также щуп маслоотстойника, после чего следует слить остатки масла. Затем устанавливаем пробку на прежнее место.
• Заливаем в картер рекомендованное производителем масло. Его уровень необходимо определять по щупу.
• Устанавливаем щуп на прежнее место, а затем закручиваем до упора.

Многие спрашивают — какое масло заливать в двигатель мотоблока Lifan? Вообще в каждой инструкции прямо указано название масла, которое желательно заливать. В целом рекомендуется летнее масло SAE-30 или всесезонное SAE-10W-30.

Регулировка клапанов

Регулировка клапанов на мотоблоке Lifan производится следующим образом:

• Снимите крышку, под которой находятся клапана.
• Для регулировки нам понадобится отвертка, ключ на 10 и лезвие бритвы.
• По паспорту зазор на двигателях Lifan составляет 0,12-0,02 мм.
• Нам нужен клинок, чтобы проверить этот зазор. Стандартное лезвие бритвы имеет толщину 0,08 мм.
• Перейдем к регулированию. Отпускаем гайку и ставим лопатку под клапан. Регулировать нужно до тех пор, пока лопасть немного не проскользнет под клапан. Вставляем отвертку в пазы и затягиваем гайку.

Регулировка клапанов

Заключение

Двигатели Lifan

широко распространены в нашей стране, ведь их рабочая мощность довольно часто превышает технические характеристики «родных» моторов, устанавливаемых на отечественные мотоблоки.

Кроме того, эти моторы очень часто используются в конструкциях различных самоделок, т.е. мотоблоков и минитракторов собственного изготовления.

В целом можно отметить, что китайские двигатели отличаются достаточной надежностью, а также неприхотливым отношением к используемому топливу. Для российских условий он становится во многом определяющим.

«Ситроен С4» — комфортный, элегантный, во всех отношениях современный автомобиль. Производитель представляет дизельные и бензиновые варианты с автоматической и механической коробкой передач. Французы сделали идеальную машину как в плане технических характеристик, так и в эстетическом плане. Но, несмотря на это, владельцы сталкиваются с проблемами в процессе эксплуатации – иногда Ситроен С4 не заводится. Давайте рассмотрим основные причины и выясним, как устранить эти проблемы.

Как именно не заводится

Многие автовладельцы, столкнувшиеся с подобными проблемами, пишут сотни, если не тысячи сообщений с жалобами на то, что двигатель не заводится. Но чтобы точно понять, что не так с мотором, нужно выяснить все симптомы.

Обычно вариантов немного. Итак, бывает, что водитель, как обычно, заглушил нормально работавший до этого двигатель, поставил машину на стоянку, а утром его Ситроен С4 не заводится. Бывает и так, что мотор запускается, но это занимает немного больше времени, чем обычно. Иногда ДВС может нормально работать, но внезапно останавливается и больше не запускается. Также часто жалуются, что двигатель заводится и тут же глохнет.

Это далеко не все варианты поломок. Часто владельцы жалуются на то, что двигатель срабатывает и чихает при запуске. Также нередки ситуации, когда Ситроен С4 не заводится, стартер крутит, но при этом машина отлично заводится на буксире. Специалисты также сталкивались с такими симптомами, когда машина даже никуда не ехала, а вдруг перестала заводиться.

Зная, как ведет себя двигатель, можно хотя бы приблизительно понять, что не так с двигателем или с другими системами автомобиля.

Типичные неисправности

Если Citroen C4 не заводится, не паникуйте. Успех ремонта во многом зависит от того, насколько быстро и качественно вы сможете найти слабое звено. Чтобы лучше понять суть возможных ремонтных работ, рассмотрим, что может сломаться.

Впрыск

Можно выделить неисправности, связанные непосредственно с форсункой. При таких поломках машина не заводится ни на холодную, ни на горячую. На панели приборов загорится индикатор «Check Engine». Реже двигатель работает с включенной лампочкой, но при этом его будет сложно запустить, а работа будет крайне нестабильной. Чаще всего в двигателях этого производителя забиваются форсунки. ЭБУ выходит из строя. Эти узлы необходимо диагностировать в первую очередь, если Ситроен С4 не заводится.

Зажигание

Также очень часто проблемы с запуском связаны с системой зажигания. Здесь возможных поломок больше. Обычно причины в свечах — они могут быть залиты топливом. В этом случае двигатель заводится и сразу глохнет, а после нескольких попыток запуска и вовсе перестает схватывать. Редко, но все же бывают проблемы с другими узлами в системе зажигания – это катушка или модуль зажигания, датчик коленвала.

Топливная система

Проблемы с запуском также могут быть связаны с плохой или неправильной работой топливной системы автомобиля. Французские моторы могут страдать здесь от трех возможных проблем:

• забитый топливный фильтр. В этом случае симптомы будут следующие: автомобиль заедает, но не заводится, если удалось завести, то двигатель будет работать очень неустойчиво.

• Можно выделить неисправности, связанные с топливным насосом. Машина не заведется ни при каких обстоятельствах и в любом состоянии.

• Давление в топливной рампе. Если его будет недостаточно, запустить двигатель будет очень проблематично. Также отсутствует холодный и горячий пуск, нестабильная работа.

Двигатель

Ну и в итоге можно выделить сам мотор как причину проблемы. Здесь самый широкий выбор возможных вариантов. Наиболее распространенной причиной является плохая компрессия или несоосность клапанных зазоров. При таких проблемах нужна качественная диагностика, иначе будет очень сложно определить, почему Ситроен С4 Пикассо не заводится.

Как оживить машину?

Если двигатель глохнет и не заводится, нужно найти и устранить поломку. Давайте посмотрим, что входит в перечень диагностических мероприятий. На самом деле многие операции можно выполнить вручную, без специализированных инструментов.

Когда стартер крутит, а эффекта нет

Если стартер крутит, а Ситроен С4 не заводится, то нужно убедиться, что топливный насос в машине работает вообще. В большинстве случаев слышен работающий топливный насос. Чаще всего звук его работы можно услышать возле заднего дивана. При работе устройства будет ощущаться характерное жужжание.

Если насос не работает, то специалисты рекомендуют проверить целостность предохранителей, а также реле бензонасоса.

Не лишним будет проверить реле ЭБУ. Если предохранители исправны, то нужно выяснить, включается ли реле. Его работоспособность можно определить по характерному щелчку. Этот щелчок будет слышен при включении зажигания автомобиля.

Диагностика топливной системы

Если Citroen C4 глохнет и не заводится, то проблема может заключаться где-то в топливной системе. Если насос исправен, то нужно убедиться, что давление в рейке есть. Для этого вам понадобится манометр. Также можно проверить полевые условия. На рампе должна быть катушка — ее надо нажать. Если насос работает, то давление в рейке будет в пределах 2,8 атм.

Если нажать на золотник, то струя топлива из него будет равномерная. Давление должно быть постоянным. Если насос работает вполне нормально, но давления в рейке нет, то нужно проверить наличие топлива в баке, забитые фильтры, проходимость магистралей.

регулятор давления

Инжекторные двигатели работают под определенным давлением, которое нагнетается в рампу бензонасосом и регулируется специальным регулятором давления. Для диагностики отсоедините шланг, по которому топливо поступает в бак. Отсоединив шланг, включите зажигание. Если из него подается топливо, то обнаружена проблема, и регулятор необходимо менять.

Если эта неисправность зацепила в дороге, то можно заглушить один край регулятора или пережать трубку. Таким образом, вы сможете добраться до места ремонта.

На что еще обратить внимание?

Если в рампе есть давление, в баке есть бензин, то следует провести диагностику системы зажигания автомобиля. Для диагностики рекомендуется использовать специальный искровой разрядник. Если искра есть, но автомобиль Ситроен С4 не заводится, то исправность свечей проверяют визуально, а затем специальным оборудованием.

дроссельная заслонка

Если этот узел работает некорректно, то быстрого старта и стабильной работы можно не ждать. Повреждения можно диагностировать разными способами. Необходимо открутить подводящий патрубок, осмотреть корпус и заслонку непосредственно визуально – возможно, будут видны выработки или какие-либо механические дефекты.

Когда двигатель не работает, заслонка будет закрыта. Если он не может нормально закрыться, то нужно почистить дроссельную заслонку.

Двигатель заводится и глохнет

Если автомобиль Citroen C4 заводится и глохнет, то, скорее всего, с двигателем и другими его системами все в порядке, а проблема кроется в иммобилайзере. Диагностировать эту неисправность просто — обычно на панели приборов горит или мигает лампа. Если связь между чипом на ключе и иммобилайзером потеряна, то о нормальном запуске двигателя можно забыть.

Для решения проблемы потребуется использовать специальное оборудование, которое имеется у официального дилера. В противном случае вы можете заменить ключ на запасной.

Стартер щелкает, безрезультатно

Если при попытке запуска Citroen C4 не заводится и при этом щелкает, то можно говорить о неисправности втягивающего реле. Его необходимо заменить. После замены стартер сможет нормально работать. Также стоит проверить состояние аккумулятора. При разряженном аккумуляторе тока хватит только на щелчки.

Если Ситроен С4 не заводится, не крутит стартер, то следует проверить соединения проводов непосредственно со стартером, а также реле.

Стартер может не подавать признаков жизни с плохой «массой» или отсутствующим контактом. Но также не лишним будет провести диагностику сканером. Автомобиль полностью контролируется электроникой, и в любом из узлов могут быть ошибки.

Не заводится ни на горячую, ни на холодную

В первом случае можно выявить неисправности, связанные с датчиком охлаждающей жидкости. Датчик следует заменить. Если нет холодного пуска, то возможно все вышеперечисленное.

Дизельные версии Citroen C4

Дизельные двигатели имеют другой принцип работы, в отличие от бензиновых. И причины плохого запуска здесь немного другие.

Для дизельных двигателей важна высокая степень сжатия. Если по ряду причин компрессия снизилась, то воздух в камерах сгорания будет недостаточно сжат. А если воздух не сжат, то он не нагреется, и топливо не сможет воспламениться.

Нередко различные проблемы со свечами накаливания влияют на запуск двигателя. Обычная диагностика здесь не поможет, так как на горячем двигателе проблем не видно. А вот запустить двигатель на холодную с неисправными свечами будет проблематично. Часто причины выхода из строя кроются не в самих свечах, а в электронике, управляющей работой свечей накаливания.

Возможны проблемы с топливной системой. Если в дизельные форсунки попадут какие-либо мелкие частицы, двигатель может не запуститься. В этом случае нужно обратить внимание на сизый дым при попытке запуска. Если он есть, то топливо в цилиндры подается, но смесь почему-то не воспламеняется.

Если дизельный Ситроен С4 не хочет заводиться в мороз, то это может быть из-за топлива. Он содержит парафин. Зимой такое топливо густеет. В таком состоянии она не может пройти через фильтр и, естественно, дальше не подается. Необходимо использовать зимнее дизельное топливо.

Часто возникают проблемы с топливной магистралью. Если в нем есть трещины, то топливо будет вытекать из системы. Главное помнить, что если из трубы при запуске виден дым, то в цилиндры поступает топливо. Если дыма нет, то стоит продиагностировать свечи или компрессию.

Заключение

Итак, мы выяснили, почему может не заводиться автомобиль Ситроен С4. Как видите, проблема может быть разного характера. Если это бензиновый двигатель, то в первую очередь нужно осмотреть помпу и свечи. Ну с дизелем немного сложнее. Ведь если проблема в компрессии или форсунках, самостоятельно устранить не получится.

КМБ 5 Карбюратор 5 регулировка уровня топлива. Регулировка топливной системы мотоблока

Мотоблоки представлены на рынке в огромном количестве вариантов. Регулировки мотоблока в принципе схожи, но есть и отличия. Поэтому регулировку таких мотоблоков считаем ерундой,. Устройства очень похожи, поэтому информация о них будет представлена ​​в единственном варианте.

Мотоблоки регулировочные Нева, Салют, Фаворит, Каскад

Перед сборкой блока цилиндров поверхности клапанов проверяются на аналогичные поверхности седла. Возможно изготовление в 2 этапа:

Из смеси шлифовальной пасты и моторного масла

Без использования шлифовальной пасты (только моторным маслом)

Процесс пожелания можно закончить только после того, как пояс на рабочей поверхности ремня на всем протяжении кольца 0,1см. После работы все детали подлежат тщательной промывке бензином и тщательному протиранию ветошью.

Красиво стержень клапана смазывается моторным маслом, после чего вставляется в канал направляющей втулки. При этом следите за наличием температурного зазора между толкателем и клапаном. Он должен быть размером от 0,15 до 0,3 миллиметра. Очень важно правильно произвести замеры, так как в идеале толкатель может находиться только в самом начале, то есть внизу. Требуемый размер зазора достигается двумя способами:

Притирка торцов клапанов, при условии изначально меньшего зазора

Подбор клапанов с учетом большего зазора, чем требуется по стандарту

Еще одна распространенная причина износа распредвала связана с разминкой распредвала. Устраняется следующим образом. Клапана устанавливаются в блок цилиндров и надеваются пружины. После с помощью двух отверток пружину поджимают, а останавливают с помощью суперзвездочек или клапанных тарелок.

После всех манипуляций с клапанами произвести установку на место клапанной коробки и карбюратора. Затем устанавливается глушитель и головка блока цилиндров и монтируется топливный бак.

Отсутствие цилиндров подачи топлива, в случае так называемой сухой свечи, требует проверки наличия нужного количества топлива в баке. Выясните это обстоятельство, ведь топливо из бака должно беспрепятственно поступать к карбюратору. Сняв топливный шланг, на входе штуцера карбюратора обеспечим осмотр. Как вариант, в карбюраторах К45 можно нажать на проходную и держать ее до появления следов топлива, через специальное отверстие (дренаж).

Если топливо не поступает в карбюратор, поверните кран подачи топлива и произведите его ревизию. Очистите фильтрующие элементы от загрязнений, а все детали промойте в бензине. Собрав запасы топлива, установите его на место, подумав. В случае протекания топлива, но отсутствия его в цилиндре необходимо проверить работоспособность клапана, а также частоту работы жиклеров карбюратора.

Проверка карбюраторов КМБ — 5 осуществляется путем извлечения и слива топлива из камеры (поплавка). Тогда воздух подается по топливопроводу, при этом сам карбюратор должен находиться непосредственно на двигателе. Под действием высокого давления воздух должен легко расплываться. Ту же операцию необходимо проделать в положении перевернутого карбюратора (1800). После всех описанных действий воздух больше не должен проходить. Выполнив эти условия, вы можете быть уверены в исправности топливного крана.

Поплавковая камера заполнена топливом, уровень которого можно контролировать с помощью специального регулировочного спринклера. В зависимости от ситуации его отбраковывают или ограждают для обеспечения нормального уровня топлива на уровне 30 — 35 мм.

Карбюратор КМБ-5 . 1 — штуцер подачи топлива; 2 — верхний корпус; 3 — дроссельная заслонка; 4 — Игла малого газа; 5 — воздушный жиклер; 6 — корпус корпуса; 7 — воздушная заслонка; S — Винт крепления винта; 9 — Комплектная газовая игла; 10 — распылитель; 11 — поплавок; 12 — топливный клапан.

Продувка форсунок требует поворота винтов регулировки полного и малого газа

Для промывки элементов карбюратора необходимо открутить винты на верхней части корпуса и снять нижнюю. Затем промойте топливный клапан бензином и очистите. С помощью насоса продуйте жиклеры, проверив состояние поплавка, он не должен быть деформирован. В этом случае протирать детали тряпкой нельзя.

Закончив процедуру промывки и продувки, состыковать обе части корпуса карбюратора. При сборке распылительная трубка должна входить в отверстие, предусмотренное для мишени в верхней части корпуса. Открытие дроссельной заслонки и проверка правильности сборки карбюратора считается необходимым для достижения хорошего качества. Завершите сборку креплений верхней части корпуса карбюратора.

Регулировка карбюратора после новой установки

После доработки любой карбюратор требует точной регулировки. Выполняется в бою прогретого двигателя в определенной последовательности.

Первое действие надо закрутить, без приложения больших усилий винты регулируют полный и малый газ. После включения их на оборот. Установите рычаг управления двигателем на минимальные стабильные обороты. После этого необходимо прогреть двигатель около десяти минут. Нельзя допускать, чтобы двигатель останавливался. Установите минимально допустимую скорость на холостом ходу, используя стопорный винт дроссельной заслонки. На них двигатель должен работать ровно.

Регулируя винт малого газа, нужно установить максимальные обороты на холостом ходу. Дроссельный винт нужен для регулировки минимально устойчивых оборотов на холостом ходу двигателя.

Для достижения наиболее эффективного результата, т. е. работы двигателя с минимальными оборотами в режиме холостого хода, необходимо повторить две последние операции.

Перевод рычага управления в положение газа будет завершающим. Если обрыв выявлен снова, а стабильной работы двигателя нет, отвернуть газовый винт, в течение 2,5 оборотов.

Техника регулировки карбюратора до 45

Выполняется аналогично с помощью регулировочных винтов. Манипулируя дроссельной заслонкой винтом, устанавливается максимально минимальное количество стабильных оборотов. С винтом регулировки топливных смесей На холостом ходу выставляется максимальное значение устойчивых оборотов двигателя. Их можно установить только по слухам. Затем заверните винт на четверть от достигнутого положения.

Повторяя указанные манипуляции с винтами, можно добиться стабильной и бесперебойной работы двигателя на минимальных оборотах. Выведя двигатель на заданный режим, проследите за его работой. Неветренно будут перерывы и тем более резкие остановки. Если все так и произошло, то необходимо докрутить винты до корректировки состава топлива на четверть и повторить предыдущие манипуляции.

Способ регулировки карбюратора Мотоблока ДМ 1.08.100

Малый газовый винт поворачивается в упор и затем возвращается в пол поворотом назад

Винт полного газа тоже завернуть до предела и вернуть, но уже на два полных оборота

Открутив винт мембраны на минимальные обороты до стопорного рычага. Провернуть его до прилива в корпусе карбюратора, а затем завернуть два витка

Запуск двигателя и подогрев с ним, винт полного газа, регулировка устойчивой работы в условиях максимальных оборотов

Переведя рычаг управления двигателем в положение минимальных оборотов, отвернуть винт малого газа, установив тем самым стабильный ход на малых оборотах, но не позволять агрегату выключаться

Добиться устойчивой работы двигателя в условиях обоих режимов можно только многократно применяя указанную методику. При необходимости можно провести проверку на стабильность работы и отрегулировать возможные максимальные и минимальные обороты.

Если результаты предыдущей регулировки дали нестабильный режим работы на малом газу, можно изменить положение дроссельной заслонки дроссельной заслонки с помощью винта минимальных оборотов, либо поворотом винта. После нужно повторить вышеперечисленные действия по настройке.

: 1 — входной штуцер; 2 — топливный клапан; 3 — мембранная полость; 4 — мембрана; 5 — пружина; 6 — кнопка; 7 — обратный клапан; 8 — канал подачи топлива; 9 — полный газовый винт; 10 — Малый газовый винт; 11 — малые газовые форсунки; 12 — дроссельная заслонка; 13 — Смесительная камера.

Последовательность регулировки привода двигателя двигателя

Принцип настройки привода управления двигателем основан на нескольких действиях. После остановки двигателя ослабьте гайку на болте, предназначенном для подпирания рычага регулятора. С помощью отвертки, вставленной в пазы ручки регулятора, поверните ее в направлении хода часов до упора. Затем затяните гайку стяжки. Такими действиями можно добиться максимального открытия дроссельной заслонки в карбюраторе. Это положение когда видно тросик газа, на положении максимального газа.

Правильная регулировка определяется установкой рычага троса газа в положение минимального газа. Покачивая руками рычаг ручки, можно добиться свободного хода, вплоть до максимального открытия дроссельной заслонки в карбюраторе.

Сейчас для обработки почвы применяются самые разнообразные агрегаты. Довольно хорошо многие задачи выполняет техника отечественного производителя, которая носит название мотоблока «Каскад». Регулировка карбюратора этой техники обеспечит стабильность оборотов ее двигателя и поможет подготовить агрегат к новому сезону. Как правильно работать с табуреткой «Каскад», следует рассмотреть подробнее.

Общая характеристика

Согласно инструкции производителя, представляет собой с его помощью выполнение различных задач в процессе обработки почвы участков различной площади.

Мотоблок «Каскад» выпускается с 2006 года. Производитель постоянно совершенствует конструкцию.

Мотоблок «Каскад», технические характеристики которого соответствуют всем современным требованиям, применяются на участках от 6 до 40 соток.

С помощью представленного агрегата можно мешать большие участки земли, копать ее, разрыхлять грунт, а также перевозить грузы и емкости с жидкостью.

Вес выпускаемых моделей колеблется от 50 до 100 кг в зависимости от вида выполняемой агрегатом работы.

Каскад — Мотоблок, инструкция которого регламентирует устройство и использование данной техники, предусматривает работу техники при оснащении ее двигателем мощностью от 5 до 8 л. из.

По отзывам потребителей, мотоблоки, в том числе Каскад, работают дольше при большей мощности двигателя.

Двигатель

По техническим характеристикам Мотоблок «Каскад» используют двигатели отечественного производства ДМ68 мощностью 6 л. из.

Иногда в конструкции агрегата используются двигатели зарубежных фирм. Это GS200 от японского бренда Honda и I/C американского производителя Briggs & Stratton. Их мощность обычно составляет 6,5 л. из.

Работа двигателя должна быть без шума и остановок.

С помощью винтов отрегулировать уровень топлива, поступающего в карбюратор Cascade Motor Windlock, не составит особого труда. Затягивание винта будет способствовать обогащению топлива, а его ослабление приведет к увеличению содержания воздуха в смеси.

Регулировку уровня топлива карбюратора Каскада Мотор Каскад следует проводить регулярно (в конце или начале сезона работ).

Регулировка сущности

Обороты двигателя регулируются маленьким газовым винтом на холостом ходу. Это скорректирует максимальный оборот. Тот же принцип действует при установке минимального значения. Это происходит за счет изменения угла закрытия ветрового замка Cascade Motor.

Рычаг коробки передач, переведенный в режим ГАЗ, позволяет настроить идеальный ход двигателя. Максимально допустимое количество оборотов не превышает 2,5.

Правильность настройки легко проверить внешне после работы в режиме нагрузки в течение короткого промежутка времени на детали не должно оставаться следов автомобиля или топлива.

Однако такие нежелательные явления зависят не только от настройки карбюраторной смеси. Неисправность системы зажигания или охлаждения может вызвать аналогичные проявления на свечах зажигания.

Чистка карбюратора

Когда топливо не поступает в карбюратор в достаточном количестве, необходимо произвести очистку в процессе настройки.

Накопитель «Каскад» предполагает снятие шланга с входного штуцера. Для карбюратора К45 достаточно прижать уплотнитель к тому, чтобы бензин прошел через отверстие.

Необходимо также обработать фильтр грубой очистки. Для этого откручивается и полностью разбирается кран подачи топлива. Все детали обработаны бензином. После этого все элементы собираются.

Если топливо из карбюратора не поступает в цилиндры, придется провести ревизию топливного клапана. Причиной такого явления также может быть заражение гибрелами.

Карбюратор КМБ-5

Для регулировки карбюратора КМБ-5 Каскад Движение Каскад Существует определенная технология настройки.

Первоначально удалить бензин из полости поплавка. Воздушная смесь подается через топливный штуцер.

Регулировка каскада движения карбюратора КББ-5 потребует его установки в рабочее положение. При подаче воздуха его движение должно быть беспрепятственным. При повороте детали продувка полностью прекращается.

В случае, когда такие действия происходят без отклонений, работа карбюратора считается налаженной.

Карбюратор К-60

Проводится строго по инструкции производителя для конкретной модели. В противном случае вы можете просто сломать технику.

Карбюратор К-60 используется в модели М-3. Для этого потребуется установить дроссельную заслонку так, чтобы щель между ее основанием и воздуховодом была шириной 2-2,5 мм. Видно через насадку такого агрегата, как мотоблок «Каскад». Регулировка карбюратора потребует зажатия регулировочного винта и поворота его на 0,5-1 оборота.

Затем двигатель 5 минут. Нагреть и, поворачивая регулировочный винт, ожидать снижения оборотов двигателя. Это оптимальное положение. Для его определения на минимальных оборотах уменьшают скорость вращения и, плавно заворачивая винт, находят его оптимальное положение.

Зная принцип работы и основные характеристики агрегата, можно эффективно и безопасно использовать такое оборудование, как стойло «Каскад». Регулировку карбюратора следует проводить по мере необходимости в соответствии с инструкциями производителя.

Настройка работы этого компонента оборудования обеспечит стабильность частоты оборотов двигателя после длительных нагрузок или бездействия. На представленный мотоблок дается гарантия на длительный срок, а действия, выполняемые с ним, не потребуют больших затрат физических сил. Правильный уход и настройка агрегата позволит не знать аварийных ситуаций в процессе обработки земельных участков.

Пособие для садоводов и огородников. Мотоблоки типа МБ. Ока, Нева, Каскад. Устройство, диагностика, ремонт Каталог основных деталей Навесное оборудование и агрегаты. >> Диагностика неисправностей и ремонт двигателя. Проверить и отрегулировать систему подачи топлива.

При отсутствии подачи топлива в цилиндр (сухая свеча) проверить наличие достаточного количества топлива в топливном баке, поступление топлива из топливного бака в карбюратор, сняв топливный шланг с входного штуцера карбюратора (или, при карбюратор К45, нажав на его штуцер до вытекания топлива через дренажное отверстие).

При отсутствии подачи топлива в карбюратор снять топливный кран, разобрать его, очистить фильтрующий элемент от грязи, промыть его в бензине. Соберите топливный кран, продуйте и установите на место.

При поступлении топлива в карбюратор (и отсутствии его подачи в цилиндр) проверьте работу топливного клапана и чистоту форсунок карбюратора.

Для проверки карбюратора КМБ-5 снять карбюратор с двигателя, слить бензин из поплавковой камеры. Подайте воздух через штуцер подачи топлива (рис. 25) в рабочее положение карбюратора. Воздух должен быть свободен, чтобы цвести. Повторите операцию с карбюратором на 180°. Прохождение воздуха через штуцер должно прекратиться. Когда эти условия соблюдены, топливный клапан исправен.

Уровень топлива в поплавковой камере Отрегулируйте изгиб или размах регулировочной ловушки поплавка. Уровень топлива (30…35) мм считается нормальным.

Рис. 25. Карбюратор КМБ-5: 1 — штуцер подачи топлива; 2 — верхний корпус; 3 — дроссельная заслонка; 4 — Игла малого газа; 5 — воздушный жиклер; 6 — корпус корпуса; 7 — воздушная заслонка; S — Винт крепления винта; 9 — Комплектная газовая игла; 10 — распылитель; 11 — поплавок; 12 — топливный клапан.

Для продувки форсунок отвернуть винты регулировки малого и полного газа.

Для промывки элементов карбюратора открутить винты верхнего корпуса, снять нижний корпус, промыть топливный клапан бензином, очистить рубашки и использовать рубашки, проверить целостность поплавка. Обмотка колесного карбюратора не допускается.

После промывки и продувки состыкуйте нижний корпус карбюратора с верхним, обращая внимание на трубку распылителя, которая должна войти в отверстие верхнего корпуса. Откройте дроссельную заслонку и проверьте правильность сборки, затем заверните винты крепления верхнего корпуса.

Устанавливается после разборки карбюратора требует регулировки.

Отрегулировать карбюратор на прогретом двигателе в следующей последовательности.

Вверните до упора (без особого усилия) винты регулировки малого и полного газа (рис. 25), затем выверните их на 1,5 оборота. Запустите двигатель, прогрейте 10 минут. Установить рычаг управления двигателем в положение минимальных устойчивых оборотов, не допуская остановки двигателя. Винт упора дроссельной заслонки — это минимальные обороты холостого хода, при которых двигатель работает стабильно, без перебоев.

Для регулировки положения малого газового винта устанавливают максимальные обороты холостого хода, после чего винтом упора дроссельной заслонки производится регулировка минимально устойчивых оборотов холостого хода.

Повторить две последние операции, чтобы добиться устойчивой бесперебойной работы двигателя на холостом ходу с минимально возможными оборотами.

Переведите рычаг управления двигателем в положение газа. При появлении перебоев в работе двигателя отвернуть винт полного газа до получения устойчивой работы, но не более чем на 2,5 оборота.

Регулировка карбюратора К45 производится по аналогичной методике с использованием регулировочных винтов (рис. 14):

5 — ограничитель газа:

8 — регулировка состава топливной смеси холостого хода.

Вращая винт 5, установите минимально возможные, но стабильные обороты двигателя. Винтом 8 установить максимальные (на слух), но стабильные обороты двигателя и из этого положения завернуть его на 1/4 оборота.

Повторите последние операции, чтобы получить устойчивую, бесперебойную работу двигателя с минимально возможными оборотами.

Вывести двигатель на режим и если двигатель работает с перебоями или глохнет, завернуть винт еще 8 на 1/4 оборота и повторить предыдущие операции.

В случае установки на двигатель карбюратора ДМ 1.08.100 используйте следующую методику регулировки.

Завернуть винт 10 (рис. 26) малого газа до упора и отвернуть на 1/2 оборота.

Заверните винт 9 полного газа до упора и открутите его на 2 оборота.

Вывернуть винт 4 (рис. 22) минимальных оборотов до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.

Запустить двигатель, после прогрева винтом 9 (рис. 26) отрегулировать устойчивую работу на максимальных оборотах.

Переведите рычаг управления двигателем в положение минимального газа (обороты), не допуская его отключения, и поворачивая винт 10, отрегулируйте устойчивый импульс малого газа.

Рис. 26. Схема карбюратора ДМ1.08.100: 1 — входной штуцер; 2 — топливный клапан; 3 — мембранная полость; 4 — мембрана; 5 — пружина; 6 — кнопка; 7 — обратный клапан; 8 — канал подачи топлива; 9- полный газовый винт; 10 — Малый газовый винт; 11 — малые газовые форсунки; 12 — дроссельная заслонка; 13 — Смесительная камера.

Повторить стабилизацию двигателя на максимальных и минимальных оборотах по вышеуказанной методике, при проведении регулировок добиться устойчивой работы двигателя на всех режимах.

При получении неустойчивой работы на малых оборотах газа изменить положение дроссельной заслонки винтом 4 (рис. 22) минимальных оборотов, заворачивая или поворачивая винт, и повторить регулировки, описанные выше.

Регулировка привода управления двигателем выполняется в следующей последовательности.

На заглушенном двигателе Отвернуть гайку 4 (рис. 15) болта 5. Затянув разъемную часть ручки регулятора 6. Отверткой, вставленной в прорезь рычага 2 ручки регулятора, повернуть рычаг 2 по часовой стрелке до упора, затем затяните гайку 4. Это обеспечивает полное открытие дроссельной заслонки карбюратора. (Рычаг троса газа находится в положении «Максимальный газ»).

Проверить правильность регулировки, для чего установить рычаг троса газа в положение «Минимальный газ», покачать рычаг 6 регулятора — он должен иметь свободный ход до полного открытия дроссельной заслонки карбюратора.

Появление мотоблоков значительно облегчило жизнь фермерам. Техника позволяла выполнять все работы в саду и огороде не только качественно, но и быстро. Однако иногда техника препятствует своим владельцам неприятными сюрпризами в виде поломок. Узнаем, как отрегулировать карбюратор мотоблока Каскад без помощи специалиста.

Настройка карбюратора — пошаговая инструкция

Настроить один из важнейших элементов мотоблока не так сложно, как может показаться на первый взгляд. Все, что для этого нужно, это внимательно отнестись к работе и действовать по нижеприведенной процедуре:

• Сначала нужно прогреть мотор;
• Через 5 минут нужно закрутить винты минимального и максимального газа до упора;
• Затем нужно открутить эти самые винты не более чем на 1,5 оборота;
• После этого рычаг переключения передач устанавливается в положение минимального хода. На протяжении всей работы мотор должен работать;
• В конце остановитесь и снова включите двигатель — вы сразу заметите изменение в виде бесшумной и непрерывной работы мотора.

Данные процедуры необходимо проводить с мотоблоками «Каскад» перед каждым сезоном. Ослабление болтов обогащает топливо кислородом, что очень важно для стабильной работы двигателя.

Проверьте правильность выполненных вами процедур, необходимо учитывать свечи зажигания. После целого дня в саду на свечах не должно появиться ни наиги, ни остатков топлива.

Подробное описание регулировки карбюратора

Карбюратор К-60 «Каскад» мало чем отличается от карбюраторов других моделей. Состоит из нескольких важных элементов:

1. Сопло воздушное;
2. Защитный кожух;
3. Башенное устройство;
4. Джет;
5. Винт дроссельной заслонки;
6. Рычаг дроссельной заслонки;
7. Фланец крепления карбюратора;
8. Винт регулировки состава топлива на холостом ходу;
9. Фильтр топливный штуцер;
10. Поплавок камеры;
11. Рычаг привода дроссельной заслонки;
12. Пробка для слива остатков топлива;
13. Завинчивающиеся клапаны с пружиной;
14. Рычаг дроссельной заслонки.

Изучив устройство карбюратора, настроить его будет намного проще. Для этого нужно действовать по такому алгоритму:

• Для начала нужно удалить весь бензин из поплавковой камеры;
• После этого открыть штуцер для поступления воздуха в карбюратор;
• Затем установите дроссельную заслонку так, чтобы между ее основанием и воздуховодом образовалась двухмиллиметровая щель;
• После этого зажать винты хода топлива;

• Выкрутить винты на 1 неполный оборот;
• Прогрейте двигатель в течение 3 минут;
• Начните медленно поворачивать винты, пока обороты двигателя не уменьшатся;
• После этого также медленно закрутите винты.

Выполненные процедуры помогут стабилизировать работу двигателя и устранить «провалы» в его поворотах. При работе нужно регулярно сверяться с Инструкцией по эксплуатации мотоблока – так вы не допустите ошибок.

Чтобы мотор не рыдал сразу после настройки придерживайтесь плавного открывания и закручивания шурупов. Если попытаться быстро выдернуть винты, это повысит нагрузку на весь мотор при первых многократных запусках мотоблока после настройки карбюратора.

Особенности эксплуатации стеклопластика после регулировки

Для долговременной эксплуатации мотоблока важно не только знание того, как настроить карбюратор, но и понимание того, как эксплуатировать технику после настройки.

Сначала нужно будет проконтролировать работу мотора. По звуку двигателя владельцу нужно будет определить любые помехи и неисправности. Например, зигзаги при переключении передач указывают на натяжение троса сцепления. Чтобы не усугублять, его следует остановить хотя бы на 20 минут, чтобы кабель вернулся в нормальное состояние.

Дополнительно при эксплуатации необходимо:

• Хорошо прогреть мотор Мотоблок, дав ему поработать не менее 3 минут на холостом ходу;
• Придерживаться секвентального переключения передач — не «прыгать» между скоростями через одну;
• Важно соблюдать расстояние между границей огорода и обрабатываемой почвой — если плуг упадет на сплошной перепаханный участок, это плохо скажется на работе редуктора;
• Не допускать снижения уровня бензина в баке ниже допустимой нормы. Об этом можно узнать в руководстве по эксплуатации Мотоблока.
• Чтобы не нарушать устойчивость коробки передач, постоянно следить за уровнем моторного масла. Доливать его лучше, когда жидкости в баке будет половина от его объема.

Придерживаясь всех этих норм, у владельца мотоблока не возникнет трудностей сразу после регулировки карбюратора.

С появлением мотоблоков жизнь многих сельских огородников, фермеров и дачников упростилась в разы. Ведь такая чудо-техника позволяла выполнять всю тяжелую работу на участках не просто эффективно и качественно, а в короткие сроки с минимальными значительными силами. Но как известно рано или поздно техника может огорчить своего владельца разного рода поломками. Причин тому может быть несколько: либо деталь уже изношена, и пора заменить ее на новую, либо вовремя не меняли масло, либо неправильно соблюдались условия эксплуатации. В любом случае, необходимо ремонтировать оборудование. В сервисных магазинах за это нужно отдавать большие деньги. Сегодня мы расскажем, как правильно отрегулировать карбюратор на кронштейне каскада своими руками, не прибегая к помощи специалистов.

Общие сведения об устройстве

Карбюратор к Мотоблоку «включается» в работу, начиная с того момента, когда поршень начал подниматься вверх. В этот момент ниже уровня поршня начинает формироваться вакуумное пространство. Воздух начинает всасываться через карбюратор на мотоблочной агротехнике.

Как определить, какой карбюратор нуждается в регулировке?

Нестабильность оборотов мотоблока — прямой показатель того, что необходима регулировка карбюратора на мотоблоке.

Как правило, необходимость такой процедуры возникает перед началом сельскохозяйственного сезона. И это можно вполне логично объяснить: агромой давно не пользовались. Также регулировка необходима и сразу после завершения сельскохозяйственного сезона – в результате длительных мощных нагрузок мотоблок Агротехники начинает выходить из строя.

Пошаговая инструкция настройки карбюратора

1. Прогрев двигателя.
2. Вкрутите винты на максимальный и минимальный газ.
3. Откручиваем те же винты обратно только на 1,5 оборота.
4. Установить рычаг переключения передач в положение минимального хода. При всем этом двигатель продолжает работать.
5. Нормальная работа двигателя должна быть бесшумной и непрерывной.

Такую операцию следа выполнять каскадными агрегатами в каждом начале сезона или в его конце. За счет того, что винты прикручиваются к обогащению топлива. Но незначительное их отражение увеличивает количество воздуха в смеси.

Для того, чтобы проверить, все ли вы сделали правильно при регулировке, нужно просто обратить внимание на свечи зажигания. После длительной тяжелой работы на мотоблоке через непродолжительное время на свечах не должно образовываться ни ни следов топлива.

Cascade Moto Cascade Карбюратор: 1 — Воздушная трубка; 2 — корпус; 3 — гусеничный; 4 — холостой гусек; 5 — Винт дроссельной заслонки; 6 — рычаг дроссельной заслонки; 7 — фланец крепления карбюратора; 8 — винт регулировки состава топливной смеси холостого хода; 9- штуцер приема топлива с фильтром; 10 — поплавковая камера; 11 — рычаг привода дроссельной заслонки; 12 — заглушка сливного шлама; 13 — винт воздушной заслонки с пружиной; 14 — рычаг воздушной заслонки.

Особенности регулировки карбюратора Каскад типа КМБ-5

• Из полости поплавка удалить весь бензин.
• Подача воздушной смеси через штуцер подачи топлива.

Подтверждением правильности регулировки является беспрепятственная подача воздуха в рабочем состоянии мотоблока и прекращение обдува при переворачивании детали.

Регулировка карбюратора К-60 Мотоблок Каскад

1. Дроссельную заслонку устанавливаем таким образом, чтобы у нас была щель между ее основанием и воздуховодом в 2 — 2,5 мм.
2. Сожмите винты карбюратора.
3. Вращайте винты только на 0,5 — 1 оборот.
4. В течение 5 минут прогрев двигателя.
5. Во время оборота регулировочного винта ждем снижения частоты оборотов двигателя.
6. Уменьшаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулировка карбюратора К-45

Суть в принципе та же, что и в предыдущих моделях:

1. Нужно добиться снижения скорости оборотов двигателя, приводя в движение винт дроссельной заслонки.
2. Далее необходимо определить максимальное значение оборотов винтом для регулировки топливной смеси на холостом ходу.
3. После поворота винта назад где-то на четвертой части ситуация достигается.

Такие манипуляции позволят мотору работать бесперебойно, устойчиво и без резких остановок.

Важно помнить, что у каждой модели своя настройка нормальной работы всех частей. Чтобы сделать качественный ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя. Если у вас его нет, то следует быть предельно внимательным при исправлении. Тем, кто не имеет специальных знаний по сборке и ремонту техники, лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все установить.

Ремонт мотоблока Тагубилин «Каскад». Общий рабочий мотоблок

мотоблока может использоваться в самых разных категориях: проблемы с двигателем и проблемы со всеми другими механизмами и механизмами. У вас есть свой арсенал, который может включать в себя все, что нужно для работы с самым большим количеством проблем, связанных с двигателем.

Проблемы с двигателем

Ремонт Тагубилин мотоблока «Каскад» начинается с его артикула, который может помочь вам решить проблему с двигателем, а также с его помощью. двигатель может останавливаться, чтобы заставить его работать на хинди, двигаясь вперед, чтобы решить проблему, которая может привести к остановке, если он установлен в капасидад и Pagkakagambala.

Устройство может установить бензиновый двигатель, выполнить поиск и устранение неисправностей и проверить, может ли бензин заправиться, а также установить воздушный шаровой клапан карбюратора, который переключается на другой переключатель, а также на бензиновый двигатель. карбюратор. Чтобы проверить, что вы имеете в виду, прежде всего, чтобы получить плавающую камару, проверяйте, нет ли в конце. Топливо на этом есть думая хлопья из нота с takip ng silid поплавок. Бензин не пропускает поток или хинди-капансин, может загрязнять фильтрацию бензина или засорять воздушные шары. Ремонт мотоблока Тагубилин «Каскад» осуществляется за несколько минут или очистки фильтра.

Проблемы с бензином в топливном баке

Подача бензина в двигатель силового агрегата, который может управляться в зависимости от состояния. Это является инициативой, чтобы порекомендовать, чтобы сделать так, как если бы он был силен для отключения проводной сети. Вы можете использовать его, чтобы получить топливный насос в цилиндре. Вы можете использовать бензиновый насос в карбюраторе, который может привести к отказу двигателя из-за того, что один и тот же полигон может быть использован в качестве сетчатого фильтра карбюратора.

Устранение засорения форсунок. Подключаемый к кондиционеру в заводских условиях ремонт мотоблока «Каскад» включает в себя съемную разборку карбюратора и быструю разборку. Это может быть связано с сервисным центром.

Sinusuri ng Spark

Ремонт Тагубылин мотоблок «Каскад», находящийся среди многих других мастеров, имеет большое значение для вас, чтобы сделать его более стабильным Spark. Это базовый, бензиновый насос в цилиндре. Запустите стартап, который создает результаты работы с топливом. Он может использовать только бензин, он включает в себя цилиндры, стартер двигателя насоса, а также ручное управление из-за выхода из строя. Кроме того, мастер отключает топливо. Это может быть загрязнение, с использованием очищенного газа и бензина. Это может быть использовано для изготовления электродов. Kung kinakailangan, это kinakailangan, чтобы настроить корректировку, чтобы сделать так, чтобы kinakailangan nakalagay с tagubilin нг управления. зазор имеет ширину 0,8 мм.

Проблемы с системой питания

Мотоблок «Каскад» Зажигание не имеет значения. Kung nangyari ito, suriin ang kundisyon ng spark, linisin ito и ayusin ang ясность. Параллельно, это может быть связано с тем, что вы можете использовать пинсалу в короткую схему. овладеть суровым гуном, созданным из магнитного сердечника и похожим. Независимая модель рекомендует использовать тагагава для получения данных, полученных в результате тестирования.

Проблемы с карбюратором

Карбюратор мотоблока «Каскад» может загрязняться в других местах, это может быть хинди тама анг ginawa ng kanyang pag-aayos. Kung nangyari ito, pagkatapos является узлом в начале и конце, ginawa анг pag-aayos, на kung saan dapat на ibinigay са mga tagubilin.

Maaaring это является большой проблемой, на которую вы не имеете права, когда вы держите karbyurator Hindi Sapat. Это может привести к загрязнению фильтра накала, а также к переобогащению топлива. В комплексе операций, используя фильтры, которые можно использовать, чтобы решить исходную проблему. Gayunpaman, кунг анг нг kagamitan ай тапос на са lubos на maalikabok на Mga kondisyon, maaaring kailangan mong mas madalas на paglilinis.

Mayroon может помочь очистить воздушный фильтр. Зависит от батаян материала, который используется в качестве основного элемента, который является доступным. Кунг-карбюратор мотоблока «Каскад» висит на мельчайших поставках, может быть обеспечен фильтром на бумаге, находящейся в бака-баста-паг-кран или паммулаклак. С установленным пенным фильтром, вы можете использовать его очень быстро и легко. Ситечко создает мягкий вакуум. Sa mga sangkap на этом может быть sariling buhay, са sandaling его в binuo, это kinakailangan upang baguhin анг mga unit.

Продажа мотоблока

Продажа мотоблока «Каскад» является исходным продуктом, выпущенным в США. Ngunit kung, sa parehong oras sa paggawa ng mahusay na mga pagsusumikap на хинди kailangang bago mo nakuha angangailangan para pag-aayos ng karbyurator, pagkatapos a dapat itong maging s teknolohiya, nagbibigay ng sa unang yugto nginto ngashingla wrapping . Susunod, который включает в себя 1,4-литровый двигатель, двигатель может быть заменен в любое время и в основном. Дроссельная заслонка имеет положение, которое может увеличиваться в максимально возможном импульсе. Управляйте изменением скорости холостого хода. В этом случае работа двигателя выполняется на холостом ходу, чтобы обеспечить работу двигателя на холостом ходу.

Мотоблок «Каскад», руководство по эксплуатации, которое может быть выполнено для вас, чтобы увеличить скорость для преждевременного запуска двигателя. Кая nararapat на Turnilyo или tumalikod nakabalot makakuha нг мататаг на операции.

Эксплуатация

Мотоблок «Каскад», инструкция по эксплуатации, которую можно использовать для самых разных целей, включая техническое обслуживание, заправку топливом, заправку газом, заправку. при стирке. С помощью манипуляций, которые можно использовать для запуска двигателя. дает все настройки на работу с де-мотором tumigil, kinakailangan на этом хинди акма саусин анг karbyurator. Операция двигателя может управляться с помощью защиты.

технический мотоблок Катангиан

Катангиан мотоблок «Каскад» может быть использован для ваших нужд. Устройство, которое это устройство, может быть каким-то образом, чтобы быть уверенным в том, что магический epektibo katulong habang isinasagawa trabaho sa lagay ng lupa. Это маленькое количество, может быть использовано для выращивания или средних культиваторов, а их вес составляет 120 кг. Узнай, что ты работаешь в lupain lugar эктария, индустрия, которая может быть сделана для тебя.

Скорость может быть снижена с задней или передней трансмиссией при скорости 8,3 на расстоянии 3,7 км. Kung nais mong pumili ng isang modelo para sa paglutas ng a problema sa sarili nitong site, maaari kang cumili ng isang modelo ang массой 103 кг. Этот мотоблок имеет ограниченные размеры: 83x48x74 см.

Масло 10W30 для двигателей с воздушным охлаждением. Масла для четырехтактных двигателей легкой техники. Градация масел для четырехтактных двигателей

Масло для 4-х тактных двигателей Имеет ряд отличий от аналогов, предназначенных для двухтактных двигателей. В случае двухтактного двигателя производится смазка маслом, которое предварительно растворяется в бензине и в результате сгорает вместе с ним. В двигателе четырехтактном, наоборот, все сделано для того, чтобы масло не проникало в камеру сгорания.

Четырехтактный мотоциклетный двигатель

Таким образом, масло в четырехтактном двигателе должно обеспечивать стабильные смазывающие свойства в течение как можно более длительного периода времени.

Соответственно содержание различных присадок в современных моторных маслах для четырехтактных двигателей значительно выше и иногда достигает 25%. Учитывая отсутствие специальных требований по ДТП для четырехтактных двигателей, при подборе присадок не учитывается зольность. Как правило, она может достигать 2% и более. Кроме того, такие смазки отличаются повышенным уровнем дымности.

Принцип работы четырех- и двухтактного двигателя

Прежде чем рассматривать основные отличия смазочных материалов для 4-тактных двигателей, необходимо выяснить, чем моторы отличаются от двухтактных. Одним из элементов четырехтактного мотора является масляный картер, на постоянной основе поддерживающий необходимый уровень смазки. Из картера смазка масляным насосом передается в смазочную систему и оказывается на стенках цилиндра. В результате трение поршня о стенку происходит не «всухую», а в виде скольжения по масляной пленке.

Для того, чтобы масло проникло в камеру сгорания, оно возвращается в масляную ванну. Специальные смазочные кольца. В случае четырехтактных двигателей, мощность которых не превышает 5 л/с, масляный насос чаще всего отсутствует. Распределение масла в них осуществляется за счет масляного тумана, образующегося при вращении коленчатого вала.

Нагрузки в таких двигателях намного меньше, поэтому подача масла обеспечивается регулярно в необходимых количествах, что положительно сказывается на долговечности двигателя.

После одной заливки смазки в картер требуется только один раз за сезон. При этом также необходимо контролировать его уровень, хотя машина никуда не исчезнет. Более того, современные двигатели оснащены датчиками, способными напоминать об изменении уровня масляного вещества.

Принцип работы четырехтактного двигателя

Система смазки двухтактного двигателя действует иначе. В двигателях до 30 л.с. необходимо приготовление смеси бензина с маслом в соотношении 50:1. При этом встряхивать тару после заливки ГСМ не нужно, так как современные автосалы самовысыхают. Даже несмотря на это, иногда возникает нехватка масла для качественной смазки зеркала цилиндра. В результате двигатель начинает работать «всухую», что вызывает соответствующее снижение его ресурса.

В моторах, мощность которых превышает 40 л.с., имеется бак для автомобиля, в котором происходит автоматическое приготовление смеси в необходимых пропорциях. Смесь масла, воздуха и бензина сначала попадает в цилиндры и сгорает. В этом случае его сгорание не столь эффективно, так как содержащаяся в топливных смесях смазка вызывает снижение энергий. Кроме того, КПД снижается из-за временного открытия выпускного и впускного окон цилиндра, следствием чего является частичная потеря несгоревшей смеси и выбросы в атмосферу или воду.

Отличия масел

Итак, рассмотрим, чем отличается масло для двухтактных двигателей от четырехтактных. Как уже было сказано, основное принципиальное отличие двух типов двигателей состоит в том, что двухтактные моторы смазываются смазкой, растворенной в бензине, и им же в результате прочесывания. В ряде двухтактных двигателей существует отдельная система подачи смазки в картер, но сути это не меняет — смазка также сгорает одновременно с бензином.

В случае четырехтактных двигателей принимаются меры для предотвращения попадания масла в камеру сгорания.

Соответственно основные требования к автомобилям различаются:

• в двухтактном двигателе требуется максимально полное сгорание масла, при котором минимум метки остается в виде золы и копоти;

Смазка

• в 4-тактном двигателе должна как можно дольше обеспечивать стабильные смазывающие характеристики.

В начале эры двигателей внутреннего сгорания для изготовления смазочных материалов использовали простую перегонку нефти. Такие вещества использовались в обеих разновидностях моторов. Это было связано с малой удельной мощностью первых автомоторов, а также малыми нагрузками на сопряжение деталей и вызываемым ими износом.

Масло для 4-тактных двигателей

Тем не менее впоследствии рост удельных параметров и оборотов двигателя привел к тому, что такие автомобили исчерпали свои возможности. В качестве выхода из сложившейся ситуации было принято решение применить в автомобиле специальные присадки, называемые присадками. Они способны значительно улучшить некоторые параметры смазки.

При самосмешивании обычно применяется целый ряд таких присадок:
противоизносные;

• моющее средство;
• загрязнено;
• антиоксидант;
• тяжелые и т. д.

В результате содержание присадок в современных маслах для четырехтактных двигателей может составлять до 25% от общей смеси. Учитывая, что к смазочным материалам для таких двигателей не предъявляется особых требований по горючести, при подборе присадок можно не учитывать зольность. Следовательно, зольность таких масел может превышать 2%, кроме того, такие автосалы могут иметь высокую дымность.

Применение масла «4-клаттер» в 2-х тактном двигателе

В случае использования предназначенного для 4-х клеточных двигателей масла в двухтактном двигателеОбразующееся в процессе сгорания оола масло направляется к поршням и стенки камеры сгорания. При этом остатки горения образуют с моторной смазкой абразивный порошок, который оказывает воздействие на зеркала цилиндров, подобно настоящей наждачной бумаге. В результате этот абразив буквально выпиливает детали, в результате чего срок их эксплуатации значительно сокращается.

Довольно серьезным вредом является также делистинг нагара, оседающего в канавках поршневых колец. В результате кольца теряют подвижность, что приводит к снижению мощности двигателя. Сажа, откладывающаяся в вытяжных окнах, постепенно уменьшает размер их поперечного сечения. Это приводит к затруднению выработки выхлопных газов, то есть опять же к потере мощности.

Кроме того, нагар, в состав которого входит сажа и зола, и откладывающийся на головках цилиндров и поршнях, вызывает развитие таких негативных явлений, как воспламенение цилиндров и детонация. Это также вызывает снижение мощности и снижение моторесурса. В результате отложений нагара на электродах в свечах зажигания может произойти их замыкание и, соответственно, остановка двигателя.

Классификация

Классификация JASO

На данный момент наиболее передовыми для использования в 4-тактных двигателях являются масла, соответствующие одновременно спецификациям JASO MA-2 и API SN (США). Российский ГОСТ 17479.1-85 адаптирован к классификации SAE. Производители автомобилей рекомендуют использовать для четырехтактных двигателей автоматизированного транспортного средства, которые имеют класс вязкости, находящийся в диапазоне между 5W20 и 10W40.

При этом чем выше вязкость, тем лучше работает моторное масло при повышенных температурах. Это необходимо учитывать в процессе подбора смазки в различных климатических зонах.

Аналогично любым другим, мототехника для 4-тактных двигателей делится на три разновидности:

1. Синтетические, ненагарные и обладающие отличными защитными характеристиками. Может использоваться в экстремальных условиях эксплуатации.
2. Полусинтетические и минеральные высококачественные минералы характеризуются хорошей защитой от износа, отсутствием дыма в процессе сгорания и сохранением чистоты двигателя. Они хорошо подходят для повседневной езды.
3. Специальные полусинтетические смазки обладают моющими свойствами, малым значением расхода, а также высокой стабильностью характеристик. Такие смазочные материалы можно использовать при использовании низкосортного топлива.

Как выбрать масло на 4 часа

Во многих обзорах масел для четырехтактных двигателей зарубежные производители представлены в основном специальными мотомаслами, а отечественные — обычными легковыми. Этим и объясняется то, что специальное 4-часовое масло для мотоциклов отличается от автомобильного только меньшим количеством антифрикционных присадок. При этом обычному потребителю достаточно понимать только два важнейших критерия, определяющих преимущества той или иной марки: вязкость и качество.

Выберите подходящее масло

Вязкость моторных смазок Для 4-тактных двигателей классифицируется в нашей стране по уже упомянутому выше ГОСТ 17479.1-85, адаптированному к SAE. По этой классификации различаются три вида автомобильных масел:

1. Группа автомобильных для работы двигателя только летом. Такие смазки редко поступают в продажу, их маркировка: SAE 20, 30, 40. Смазки, вязкость которых превышает SAE 60, в двигателях не используются.
2. Техника с 4-тактными двигателями в зимний период практически не используется, поэтому приводим только обозначение таких смазок: SAE 0W, 5W, 10W и так до 25W.
3. Машины всесезонные производятся путем добавления в базовое масло специальных присадок. Такие присадки делают смазку достаточно жидкой для облегчения запуска двигателя при отрицательных температурах. Они также обеспечивают высокую защиту всех рабочих элементов двигателя. Всесезонные сорта обозначаются по SAE как 10W40, 15W50, 10W60 и другими цифровыми сочетаниями, определяющими диапазон использования смазки в соответствии с температурой окружающей среды.

Цифра, расположенная перед буквой «w», указывает на отрицательную температуру, при которой автомобиль густеет, а цифра после буквы — на максимальную температуру, при которой работает двигатель без перебоев.

Что бы мотоблок работал идеально, за ним нужно правильно ухаживать и эксплуатировать. Масло является ключевым фактором, обеспечивающим работу двигателя. Какое масло заливать в двигатель мотоблока, попробуем разобраться на этой странице сайта.

Самоа Правильная рекомендация Подбор масла будет рекомендацией производителя двигателя для мотоблока. Поэтому вы ознакомитесь с инструкцией по эксплуатации основных производителей двигателей к мотоблокам и сделаете выдержки из инструкции.

Выбор моторного масла, как и любого другого типа масла, зависит от двух основных параметров — категории эксплуатации и класса вязкости.

Классификация сортов нефти
Классификация API по эксплуатационной категории (Американский институт нефти). См. подробнее

Классификация масел по вязкости
Классификация SAE (общество инженеров автомобильной и транспортной промышленности). См. подробнее

Если кратко:

Зима — С буквой W (Зима). Масла, удовлетворяющие этим категориям — маловязкие и используемые зимой — SAE 0W, 5W, 10W, 15W, 20W, 25W

Лето — Без буквенного обозначения. Масла, соответствующие этим категориям, относятся к высоковязким и используются летом — SAE 20, 30, 40, 50, 60.

Всесезонные — На данный момент наиболее популярны универсальные масла, которые также используются зимой и летом. широко распространенный.

Есть такие масла с комбинацией зимней и летней серий: 5W-30, 10W-40

Зимой используйте масло с меньшим числовым значением SAE (менее вязкое), а летом — масло с большим значением (более вязкое).

Масло с несколькими показателями вязкости обладает комплексной стабильностью при сезонных и температурных изменениях. Например, масло типа SAE 10W-30 подходит для использования в качестве всесезонного. При низких температурах эквивалентно маслу по вязкости Sae. 10W, а в процессе работы обладает такими же смазывающими свойствами, как SAE 30.

Масло класса

Марка двигателя Мотороблок.	Рекомендуемое производителем моторное масло
	лето	зима	рабочий класс
Робин Субару (Субару)	SAE 10W-30 — для умеренного климата	SAE 5W-30 — в холодных регионах	Автомобильное моторное масло; класс SE или выше (рекомендуется SG, SH или SJ)
Хонда (Хонда)	SAE 10W-30 рекомендуется для использования при любых температурах. Если вы хотите использовать сезонное масло, выберите масло с подходящим коэффициентом вязкости в зависимости от средней температуры в вашем регионе		СГ, СФ.
Лифан (Лифан)	САЭ-30.	SAE-10W-30 — всесезонное
БРИГГС И СТРАТТОН (Бригкс)	При работе при температуре ниже 0°C компания Briggs & Stratton рекомендует использовать синтетическое масло. Если у вас нет синтетического масла, вы можете использовать масло Briggs & Stratton 10W-30 Intertectic Oil Артикул 998208 Примечание: Синтетическое масло, соответствующее ILSAC GF-2, сертификационному знаку API и сервисному символу API с SJ/CF Energy Сохранение надписи и выше, можно использовать при любых температурах. Замените синтетическое масло на обычное графическое. Двигатели с воздушным охлаждением нагреваются быстрее, чем автомобильные двигатели. Использование интекстектических загущенных масел (5W-30, 10W-30 и т.п.) при температуре выше 4°С приведет к повышенному расходу масла. В случае использования такого масла следует чаще проверять уровень масла.		SF, SG, SH, SJ или выше
ДМ-1-01 (ОАО «Калужский двигатель»)	М6 3/12Г 1 или М5 3/10Г 1 ГОСТ 10541-78, масло соответствующее требованиям API: SF; СГ; SH и SAE: 10W30; 15W30.
ДМ-1К. Инструкция от ОАО «Красный Октябрь»	М10Ги, М12ГА ТУ 38.10148-85 М6 3/12Г 1 или М5 3/10Г 1 ГОСТ 10541-78,
Каскад МБ-6	Масло моторное М-5З/10Г1, М-6З/12Г1 ГОСТ 10541-78 (Масла моторные допускаются для карбюраторных двигателей По классификации SAE в соответствии с рекомендациями по применению при различных температурах окружающей среды. Смешивание минеральных I. синтетических масел не допускается.)

Двигатели этих марок устанавливаются практически на все мотоблоки, выпускаемые в данное время такие как Нева, МТЗ, Салют, Каскад, Бамия, Угор, Таруин, Тарпан, Агат, Фаворит, ICM и многие другие.

Моторы таких известных фирм проверены и испытаны на указанных маслах, поэтому результат эксплуатации в соответствии с рекомендациями производителей будет наилучший. Применение моторного масла указанного сорта и вязкости значительно продлевает срок службы двигателя и повышает его производительность. Использование недостаточного или избыточного количества масла может привести к серьезным проблемам, включая заклинивание двигателя.

В бензиновых двигателях широкого применения следует применять только моторные масла классов SE, SF, SG.

ЮА	Для использования в условиях низкой механической нагрузки, когда добавки не требуются
СБ.	Для использования в среднем диапазоне механических нагрузок. Обладает слабой окисляемостью, стабильными смазывающими свойствами, защищает двигатели от износа и предотвращает коррозию подшипников.
ЮК	Для использования в бензиновых двигателях, произведенных в период 1964-1967. и не оборудованная система pCV. Сводит к минимуму образование отложений в широком диапазоне температур, а также износ и коррозию двигателя.
SD.	Для использования в бензиновых двигателях выпуска 1968-1971 годов, оборудованных системой PCV. По сравнению с категорией SC лучше снижает образование отложений в широком диапазоне температур, износ и коррозию двигателя.
SE	Для использования в бензиновых двигателях, выпущенных после 1972 по сравнению с категорией SD лучше предотвращает образование отложений в широком диапазоне температур, снижает износ и коррозию двигателя.
Сф.	Для применения в бензиновых двигателях выпуска после 1980 года по сравнению с категорией SE лучше предотвращает образование отложений в широком диапазоне температур, снижает износ и коррозию двигателя.
СГ.	Появилось в 1988 году, по своим характеристикам сравнимо с маслом категории SF и отличается дополнительными качественными доработками.
Ш	Высшая категория моторных масел, введенных с 1992 года

ок.	Для применения в условиях малых и средних механических нагрузок в двигателях, работающих на малофракционном дизельном топливе. Снижает коррозию подшипников и образование отложений при высоких температурах, но непригоден для условий высоких механических нагрузок.
СВ.	Для применения в условиях малых и средних механических нагрузок в двигателях, работающих на высокотемпературном дизельном топливе. По сравнению с категорией Са дополнительно снижает коррозию подшипников и других деталей двигателя.
СС.	Для использования в условиях средних и высоких механических нагрузок в двигателях без нагнетателей и турбонаддува. Иногда используется в бензиновых двигателях, работающих при высоких нагрузках. Снижает образование отложений при высоких температурах (а в бензиновых двигателях — и при низких) и коррозию подшипников и других деталей двигателя.
CD	Для использования в высокооборотных двигателях без нагнетателей и турбонаддува. Снижает образование отложений при высоких температурах и коррозию подшипников и других деталей двигателя.

Приведем информацию по применяемым маслам от производителя производителя мотоблоков и культиваторов марки Patriot (Патриот)

Масло моторное Patriot для 4-х тактных двигателей (информация с официального сайта)

Специальное высококачественное моторное масло для использования в современных четырехтактных бензиновых и дизельных двигателях с воздушным и водяным охлаждением, устанавливаемых на газонные мины, культиваторы, генераторы, мотоблоки, минитракторы и другую технику.

Повышенное содержание присадок надежно защищает двигатель в крайне тяжелых условиях эксплуатации, обеспечивая отличные противоизносные, антикоррозионные свойства и увеличивая ресурс масла до его замены.

Специальная формула обеспечивает стабильность масляной пленки.

Заявка обеспечивает:

1. Производительность нагарообразования, лаковых отложений и шламов;

2. Охлаждение поршней, подшипников коленчатого вала и других деталей двигателя;

3. Максимально эффективная защита двигателя от износа при холодном пуске;

4. Снижение шума при работе двигателя;

5. Продление ресурса двигателя;

7. Безупречная чистота двигателя.

Масло 4x-clutter полусинтетическое Специальное всесезонное полусинтетическое моторное масло Expert для использования в современных четырехтактных бензиновых и дизельных двигателях.	Oil 4x-clock semi-synthetic Specific — специальное всесезонное полусинтетическое моторное масло для использования в современных четырехтактных бензиновых и дизельных двигателях. Использование новейших пакетов присадок позволяет надежно защитить двигатель при экстремально тяжелых условиях эксплуатации. Масло обладает отличными противоизносными, антикоррозионными и энергосберегающими свойствами.	Масло 4х-тактное минеральное SUPREME — Специальное высококачественное экономичное моторное масло для применения в современных четырехтактных бензиновых и дизельных двигателях с воздушным и водяным охлаждением. Повышенное содержание присадок надежно защищает двигатель в крайне тяжелых условиях эксплуатации, обеспечивая отличные противоизносные, антикоррозионные свойства и увеличивая ресурс масла до его замены.

Периодичность замены масла в двигателе мотоблока

• проверить уровень масла, установив двигатель на горизонтальную поверхность, дождаться пока оно стечет в картер.
• при замене масла сливайте его на горячем двигателе, откручивая сливную и заливную крышки
• не использовать присадки и добавки к маслу
• избавиться от отработанного масла таким образом, чтобы оно не наносило вреда окружающей средеНе сливайте его в землю, не выбрасывайте в мусорный бак, лучший вариант — сдать масло в закрытой таре в местный пункт переработки.

Обратите внимание, что есть такие двигатели, в которые встроен дополнительный редуктор, в котором также необходима периодическая замена масла. Вот выдержка из инструкции по эксплуатации двигателя Хонда.

Приобретая мотоблок, необходимо помнить, что его долговечная работа зависит не только от замены расходных материалов, деталей, подтяжки необходимых гаек, но и от своевременной замены масла в ДВП.

От того, насколько правильно подобрать моторное масло для мотоблоков, зависит долговечность и экономичность техники. Возникает вопрос, какое масло заливать в двигатель двп, чем его заменить или проверить уровень.

1 Моторное масло Функции

С каждой техникой, в том числе и с мотоблоками, в комплекте при продаже имеется паспорт и инструкция. Производители всегда в инструкциях рекомендуют те виды масел, которые позволят технике работать долго и не ломаться.

Необходимо знать, что при эксплуатации мотоблока моторное масло выполняет сразу 4 функции:

• охлаждение;

смазка

• ;
• очистка;

9печать 0013.

При работе двигателя с воздушным охлаждением смазка сгорает и остается на горячем цилиндре, после чего образуется дымный выхлоп. Отложение смолистых веществ Осторожно воздействует на загрязнение некоторых деталей И их смазка затруднена.

При использовании мотоблока нужно выбирать смазку, опираясь на климатическую зону.

Например, при использовании смазки SAE 10W30 при температуре равной 5°С и выше она будет значительно выше, и поломка двигателя произойдет значительно выше. Летом применение смазочных жидкостей нежелательно при температуре воздуха ниже 5°С. Такое использование приводит к затрудненному пуску двигателя и повреждению зеркала цилиндров.

1.1 Классификация сортов масел по степени вязкости

Степень вязкости сортов моторных масел принято классифицировать по SAE (общество инженеров автомобильной промышленности).

Качественное промывочное масло МПа — 2.

А именно:

1. Летний сорт — масла, относящиеся к данной категории, применяются летом, имеют высокую вязкость и не имеют буквенного обозначения. К ним относятся: SAE 20, 30, 40, 50, 60.
2. Зимние сорта — эти масла используются зимой и имеют низкую вязкость. Буквенное обозначение этого сорта W (Winter). К ним относятся: SAE 0W, 5W, 10W, 15W, 20W, 25W.
3. В настоящее время наиболее популярны всесезонные сорта, применяемые летом и зимой. Обозначаются двойной комбинацией: 5W-30, 10W-40.

Помимо различий смазочных материалов по сезонным признакам, Делятся по составу на два вида:

• минерал;
• синтетический;
• полусинтетика.

Все масла делятся на смазочные как для 2-тактных, так и для 4-тактных двигателей. Обычно на мотоблоки устанавливают 4-х тактные двигатели воздушного охлаждения. В такие двигатели необходимо заливать только 4-тактное масло.

Двигатель воздушного охлаждения при работе нагревается больше, чем двигатель водяного охлаждения при одинаковых условиях эксплуатации. Следовательно, заполняющая жидкость должна иметь низкую испаряемость и высокую устойчивость к термическим кислотам. Те же современные масла должен иметь экологическую безопасность, т.е. Количество дыма и токсичность выхлопных газов контролируется.

Поскольку отходы часто просто сжигают в котлах или парогенераторах, они не должны содержать в себе компонентов, образующих при сжигании токсичные соединения. В мотокультиватор, работающий на бензине и не имеющий инструкции, лучше лить 4-тактное масло 5W30 или SAE30.

Зимой предпочтительнее будет зимнее или трансмиссионное масло, например 0W40. Но за такое качество придется платить. На этом экономить не стоит, ведь качественное масло влияет на меньший износ двигателя и на его долговечность.

2 Какой мотоблок: дизельный или бензиновый?

Агрегаты с дизельным двигателем предназначены в основном для работы на больших площадях Земли. Этот тип двигателя способен выдавать высокое тяговое усилие за счет работы на низких оборотах. Они рассчитаны на гораздо больший ресурс, нежели бензиновые.

Поэтому их работу можно выполнять гораздо дольше без остановки. Давать дизельному двигателю на холостом ходу нельзя, так как это приводит к его поломке. Иногда нужно на 3-4 часа выгрузить блок на полную мощность. Это позволит продлить срок службы мотоблока.

Основные преимущества дизельного мотоблока:

1. Удобство обслуживания и эксплуатации, так как нет свечей и магнето, а так же нет карбюратора, который приходится постоянно регулировать.
2. Максимальное сцепление с землей благодаря большому весу.
3. Возможно охлаждение воздухом или водой. Бензиновые двигатели лишены такого разнообразия.
4. Расход топлива может варьироваться от 2 до 5 литров на 100 км, в зависимости от мощности агрегата.
5. Работа двигателя обеспечена устойчивыми оборотами за счет повышенного тягового усилия.

Цена может отпугнуть при покупке дизельного мотоблока. Но стоит учесть, что топлива потребляет меньше бензина, а дизель дешевле бензина. Это приобретение окупается со временем.

2.1 Бензиновые Мотоблоки

Мотоблоки этого класса идеально подходят для обработки небольших земельных участков. В бензиновом двигателе воспламенение топлива происходит от искры, вырабатываемой свечой зажигания. Такие мотоблоки очень маневренные и легкие.

Для бензиновых двигателей любой бензин, используемый в современных автомобилях. Они могут работать только на высоких оборотах. Ремонт и обслуживание значительно дешевле дизельных двигателей.

Основные преимущества бензинового двигателя:

1. Возможен запуск при любых погодных условиях без электростартера.
2. Пониженный уровень шума.
3. Значительно меньше вибрации при управлении.

Базовый Преимуществом перед дизельным двигателем является относительно небольшая стоимость. Подходят для небольших участков (20-30 соток), так как не выдерживают больших нагрузок. Дизельный двигатель будет оптимален во всех остальных случаях.

2.2 Замена масла в мотоблоке

Существует много разных мнений о том, как часто нужно менять масло в мотоблоках. Но полагаться в этом случае нужно на инструкцию производителя. Если инструкции нет, можно заменить смазку распространенным среди пользователей способом.

Первая замена масла в топливе производится после обкатки агрегата. Запуск двигателя и всех его узлов необходимо осуществлять на холостом ходу. Перед запуском двигателя необходимо убедиться в наличии смазки. При покупке агрегата его двигатель может быть вообще сухим.

Через час работы двигателя производится первая замена смазки. Следующая замена — через 5-6 часов работы. Менять масло в мотобуке рекомендуется каждые 40 часов работы, что намного чаще, чем в автомобиле. После зимнего периода Требуется замена смазки. Неважно, сколько часов проработал мотоблок, если его смазка стала вязкой, потемнела или от нее исходит сильный запах гари, то ее следует менять.

Перед заменой масла необходимо подогреть топливо. Необходим для того, чтобы смазка стала более текучей. Мотоблок устанавливается в горизонтальном положении. Закручивается сливная пробка и удаляется старая жидкость из картера двигателя.

После этого необходимо закрутить обратно пробку сливного бачка и произвести заливку смазочной жидкости через заливную горловину. Проверить уровень масла можно проконтролировав пробкой. Уровень должен быть между отметками MINIMUM и MAXIMUM. Затем штекер выкручивается полностью.

Для заполнения и проверки уровня смазки в картере коробки передач установите мотоблок на ровную поверхность и очистите картер коробки передач в районе топливного отверстия. После этого ослабьте болт болта. Если уровень в норме, масло начнет течь из отверстия. Если этого не произошло, необходимо полностью выкрутить болт и залить масло в редуктор до тех пор, пока оно не потечет из отверстия.

Важным нюансом является исправность воздушного фильтра. Ведь без воздушного фильтра или с фильтром, но без необходимого уровня масла двигатель не запустить. Для талловой смазки необходимо открутить гайку на крышке фильтра, Вытащить фильтрующий элемент из поддона, залить масло до уровня метки на масляной ванне. Установите фильтрующий элемент и закрутите гайку.

Исходя из вышеизложенного, перед покупкой масла необходимо уяснить несколько важных моментов:

1. Определить сезон использования масла.
2. Приобретите специальные присадки для улучшения свойств смазочной жидкости.

За правильный выбор Продукт обеспечивает долгий срок службы агрегата и улучшает его работу.

34609 28.07.2019 7 мин.

Одним из основных факторов, влияющих на ресурс двигателя внутреннего сгорания, является качество моторного масла и его замена. Чтобы понять, какое масло лучше заливать в двигатель ДВП, нужно предупредить специфику его устройства и хорошо работать.

Особые требования

Большинство современных мотоблоков (можно изучить в этой статье) оснащаются четырехтактными бензиновыми двигателями, не имеющими в своей конструкции масляного насоса.

Нижняя головка шатуна, представляющая собой подшипник скольжения, смазывается маслом со специальным выступом на нижней крышке шатуна, родные подшипники коленчатого вала, газораспределительный механизм и цилиндроподшипник смазываются маслом брызги.

Также эти двигатели имеют нестабильную температуру из-за воздушного охлаждения.

Подробнее о 4-тактном двигателе смотрите в видео:

Таким образом, моторное масло для 4-тактных двигателей мотоблоков должно соответствовать следующим требованиям:

• Низкая кинематическая вязкость В большом диапазоне температур необходимо избегать масляного голодания при прогоне двигателя до рабочей температуры.
• Применение вязких масел в двигателях, не имеющих смазочных материалов под давлением, может привести к нагару на поверхность шейки шатуна с последующим выкрашиванием металла в этом месте и заклиниванием двигателя.
• Стабильный состав пакета антифрикционных и нативных присадок позволит маслу длительное время сохранять свои свойства при регулярных циклах охлаждения-нагрева в процессе эксплуатации мотоблока.
• Высокая прочность масляной пленки необходима для защиты цилиндрофонной группы от кожухов при перегреве двигателя при интенсивной работе в жаркую погоду.
• Моющие средства, предусмотренные соответствующим пакетом присадок, должны противодействовать выпадению осадка и лакокрасочных образований в поддоне двигателя и на смачиваемых поверхностях.
• Низкая коксуемость актуальна для двигателей с воздушным охлаждением, так как масло, попадая в зону поршневых колец, нагревается в этом месте до температуры 270-300 градусов.
• Образование нагара приведет к потере подвижности поршневых колец и снижению компрессии с одновременным перерасходом масла.

На основании этих требований можно описать технические требования, которым должно соответствовать масло для 4-тактных двигателей мотоблоков, так:

• Класс высокотемпературной вязкости по SAE не более 30 в умеренном климате, 40 — в горячий. Индекс низкотемпературной вязкости — не более 10 Вт. Этим требованиям удовлетворяют распространенные масла типов 10W30, 5W30, 0W30, 5W40, 10W40 (последние два — при температуре 30 и более градусов).
• Чисто летние варианты — SAE 30, SAE 40. Необходимо внимательно читать характеристики масел: ряд специализированных масел для садовой техники с вязкостью 5W30 предназначены исключительно для зимнего использования.
• Основа масла: синтетическая или полусинтетическая, так как в указанных вязкостях вязкости минеральные масла практически не встречаются. Кроме того, они обладают значительно худшей стабильностью по сравнению с синтетикой и полусинтетикой.
• Ряд производителей смазочных материалов имеют специальные линейки масел для садовой техники на минеральной основе, при этом низкая стоимость в обратную сторону в виде частой замены.
• Класс качества по API (комплексный показатель, определяющий антифрикционные, антикоррозионные и моющие свойства моторного масла, а также многие другие параметры) не ниже SG.

Следует понимать, что всем требованиям, предъявляемым к моторным маслам для мотоблоков, а также к распространенным автомобильным маслам, отвечает их расход и объем, образующийся при длительной эксплуатации автомобиля с воздушным охлаждением двигателя.

По этой причине, хотя в данном материале рассматриваются и специализированные смазки, при отсутствии возможности их приобретения всегда можно использовать соответствующие описанные автомобильные моторные масла.

Классификация масел

Husqvarna SAE 30, Husqvarna Universal SAE 30

Минеральное моторное масло Производится шведской компанией как для заводской заправки своей продукции, так и для последующего обслуживания. На это указывает использование специально подобранного пакета антифрикционных присадок.

Минитрактор очень популярен и широко используется в жилищно-коммунальном хозяйстве, на стройках, в сельских работах и ​​производстве. Минитрактор очень прочная, экономичная и долговечная техника.

Для эффективной расчистки территории от сугробов существует множество моделей неутомимых снегоходных машин. Все о ручном электрическом снегоуборщике.

КАМАЗ 65115 относится к одной из старейших серий этого завода, выпуск которой начался в 1998 году. Переходим для ознакомления со спецификой работы, преимуществами и недостатками КАМАЗ 65115.

Не подходит для эксплуатации моторизованного оборудования при низких температурах. Цена упаковки 0,6 л — от 39от 0 до 410 стр.

Patriot Supreme HD SAE 30

Это масло, также производства одного из известных американских производителей садовой техники, предназначено для летней эксплуатации в бензиновых и дизельных мотоблоках, косилках, минитракторах. Для удобства использования упаковка имеет длинный носик. Основа масла минеральная. Цена упаковки 0,95 л – в пределах 340 руб.

Патриот Special High-Tech 5W-30

Полусинтетическое моторное масло для круглогодичной эксплуатации садовой техники с четырехтактными двигателями: мотоблоков, минитракторов, снегоуборочной техники

Класс низкотемпературной вязкости 5W регулирует температуру замерзания масла не ниже -38˚С.

Цена упаковки 0,95 л — около 410 р. Это масло используется для мотоблока,.

Patriot Expert High — Tech SAE 10W40

Синтетическое масло для эксплуатации садовой техники в условиях жаркого климата и при повышенных нагрузках, например, при вспашке больших площадей землеройным плугом. Цена упаковки 0,95 л — 420 руб.

Масло для 4-тактных двигателей Home Garden HD SAE 30

Доступно по цене летнего моторного масла на минеральной основе. Цена литровой банки — 240-250 р.

ELITECH 4T Premium SAE 10W30

Полусинтетическое моторное масло для круглогодичной эксплуатации мотоциклов. Включает в себя антифрикционные присадки на основе дисульфида молибдена, что, с одной стороны, обеспечивает хорошую защиту двигателя от износа, с другой — требует внимательного отношения к срокам замены масла.

Цена литровой упаковки 420 рублей, упаковки 0,6 литра — 340 рублей.

Elitech 4TD SAE30 Standard

Летнее минеральное масло Также включает пакет молибденсодержащих присадок. Лирическая упаковка этого масла стоит около 300 рублей.

Elitech 4tdultrasae 5W30

Масло 4-тактное для двигателей мотоблоков, круглогодично применяемое на самых тяжелых работах. Имеет синтетическую основу. Цена упаковки 0,6 л — 480 руб.

Энем SAE 5W30.

В наличии синтетическое моторное масло от отечественного производителя, которое можно использовать в мотоблоках и другой технике с бензиновыми двигателями в летнее и зимнее время. Цена литровой упаковки — 380 р.

Энем SAE30.

Недорогое летнее масло из группы минеральных смазок. Цена 180 рублей за литр позволяет компенсировать его среднее качество более частыми заменами.

Encore SAE 10W40.

В отличие от большинства моторных масел для садовой техники, это масло имеет сертификацию APISJ/CF, что позволяет сравнивать его состав и качество с обычными массами бюджетных автомобилей. Двойная сертификация указывает на применимость не только в бензиновых (SJ), но и в дизельных (CF) двигателях.

Относительно высокая вязкость при высоких температурах делает нежелательным использование этого масла при умеренных и низких температурах. Главное преимущество этого масла – низкая цена: всего 200 рублей за литр.

REZOIL PREMIUM SAE 5W30

Отечественное полусинтетическое масло Для бензиновой и дизельной садовой техники (соответствует спецификации APISJ/CF). Благодаря низкой вязкости в широком диапазоне температур может отлично работать в двигателях с лубрикаторной смазкой как летом, так и зимой. Емкость 0,95 литров в пределах 210 руб.

REZOILRANCRUNILITESAE 30.

Исключительно летнее масло для бензиновых и дизельных мотоблоков и минитракторов. Тип основы на упаковке не указан, но цена 140 рублей за 0,95 литра заставляет предположить, что это масло минеральное.

Rezoil Titanium SAE 10W-40

Это полусинтетическое масло также можно использовать в бензиновых и дизельных двигателях, но индекс вязкости прямо указывает на нежелательность его использования в условиях умеренного климата. Упаковка в 0,9Объем 5 л стоит 200 руб.

Maxcut 4thdsae 30.

Летнее минеральное масло от малоизвестного в России производителя, обещающего повышенное содержание антифрикционных присадок и возможность использования масла в высоконагруженных бензиновых и дизельных двигателях. Цена литровой банки 240 руб.

MANNOL ENERGY SAE 5W30

Известный производитель автохимии из Германии имеет линейку моторных масел для садовой техники. Это полусинтетическое масло можно использовать в любой садовой технике с четырехтактными двигателями в течение всего года. Упаковка Lyric обойдется в среднем в 420 рублей.

MANNOLMOLIBDENBENZINSAE 10W40 для четырехтактных двигателей с воздушным охлаждением

Полусинтетическое масло, состав которого улучшен за счет использования пакета антифрикционных присадок на основе дисульфида молибдена. В мотоблоках стоит использовать при тяжелых работах в жаркую погоду. Литр этого масла стоит 330 рублей.

Четырехтактное масло Champion 4-Cycle SAE 30

Эта фирма из США тоже не нуждается в особых исполнениях. Это минеральное масло рассчитано на многолетнюю эксплуатацию в мотоблоках, триммерах и газонокосилках. Фасовка 0,6 л (250 руб.) и 1 л (360 руб.).

Champion (чемпион) SnowThrower 5W30 для двигателя от мотоблока или культиватора

Моторное масло на минеральной основе, рассчитанное исключительно на зимнюю эксплуатацию. Примечательно, что на момент выпуска он был сертифицирован по строжайшему на тот момент стандарту качества APISL. Лирическая упаковка стоит около 380 рублей. Это масло рекомендовано для мотоблока.

Летнее минеральное масло от известного российско-китайского бренда. Качество продукта характеризует сертификация по устаревшему стандарту APISG/CD, что в некоторой степени окупает низкую цену (180 рублей за литр).

Будет хорошим вариантом в легкой работе, особенно если двигатель мотоблока или культиватора заметно изношен. Использовать в тяжелых условиях работы это масло не стоит.

Калибра полусинтетика SAE 5W30

Зимнее масло того же производителя на полусинтетике. Более совершенная база позволила довести качество до приемлемого стандарта APISJ/CF. Однако производителем указана достаточно низкая температура Flashing — 228 ˚С, что означает его высокую испаряемость и, соответственно, немалый расход агара.

Цена сопоставима с другими маслами этой группы качества — 240 рублей за литр.

Сколько заливать

Большинство мотоблоков, представленных на российском рынке, оснащены двигателями семейства Hondagx, их китайскими клонами или аналогами по конструкции моторам Subaru-Robin.

Для единовременной полной заправки масла такого мотора потребуется не более 0,6 л масла – именно поэтому такой объем упаковки пользуется популярностью у производителей. Более мощные модификации этих моторов могут вместить литр и больше масла.

Ряд двигателей, в конструкцию которых входит дополнительный понижающий редуктор, имеют отдельное пространство для смазки.

Таблица заправочных объемов для оригинальных двигателей Honda (Хонда) и аналогичных китайских двигателей

двигателей SUBARU

Если Ваш мотоблок оснащен двигателем Briggs & Stratton

Замена

Замена масла в двигателе двигателя двигателя производится с периодичностью, указанной в его руководстве по эксплуатации, обычно составляет 60-80 часов. Указанный интервал следует сокращать при тяжелых условиях работы или использовании дешевых минеральных масел.

Перед заменой масла на мотоблоке расположите его так, чтобы двигатель был горизонтально, и прогрейте двигатель, чтобы масло лучше закрепилось. Затем заверните пробку маслосливной горловины и сливную пробку, подставив под нее бачок соответствующего объема.

Будьте осторожны, чтобы не обжечься горячим маслом.

Дождавшись момента, когда выхлопное масло перестанет капать, заверните сливную пробку на место и залейте в тушку через чистую воронку свежее масло, ориентируясь на паспортный объем и метки на щупе маслозаливной горловины.

Поскольку смазка двигателя осуществляется только разбрызгиванием масла из коленчатого вала, стремитесь всегда поддерживать уровень масла на метке Максимум. Низкозакрытые заполненные отверстия без щупа необходимо заполнить маслом до его появления на резьбе.

Если двигатель мотоблока оснащен понижающим редуктором, проделайте с ним те же операции. Чаще всего коробка передач не имеет масляной зависимости, и для того, чтобы отмерить нужное количество масла, используют маленькую емкость известного объема.

Как сделать мини-трактор из мотоблока своими руками?

Мотоблоки уже давно стали одним из основных инструментов каждого фермера. Для больших полей, конечно, удобнее всего использовать полноразмерный трактор. Однако многие фермеры, особенно те, кто владеет небольшими участками, предпочитают делать минитрактор из мотоблока своими руками.

О том, как переделать мотоблоки в мини-тракторы, пойдет речь в этой статье.

1 Несколько слов о производстве минитракторов

Мини-трактор своими руками можно сделать разными способами. Это зависит в первую очередь от того, какой из мотоблоков будет взят за основу. Однако есть стандартный вариант, который используется чаще всего.

В этом варианте мотоблок будет располагаться на заведомо подготовленной раме, которую изготавливают самостоятельно. В качестве тормозов будет барабанный механизм от Жигулей. Также можно взять рулевую рейку от Жигулей. А для разблокировки дифференциала следует установить возле руля ручку, что снизит неудобства, возникающие при прохождении поворотов.

Перед тем, как сделать из мотоблока минитрактор, следует подумать о таком нюансе, как виды оборудования, которое можно установить на готовое изделие. К трактору, как и к обычному мотокультиватору, можно будет прицепить различные инструменты: почвофрезы, лопаты, косилки, плуги и многое другое.

1.1 Минитрактор из мотоблока МТЗ

Один из самых простых способов купить собственный трактор — собрать тракторы из мотоблоков МТЗ 05. Этот мотоблок оснащен 2-цилиндровым дизельным двигателем. Во время работы нагрузка идет на переднюю часть, что значительно усложняет рабочий процесс. Однако эту проблему можно исправить следующим образом:

• перевести мотоблок в режим косилки;
• полностью демонтировать переднюю платформу;
• с помощью болтов заменить платформу с передними колесами (подходит от мотоцикла) и руль;
• прикрепите к верхней части рамы регулировочный стержень, который придаст конструкции дополнительную жесткость;
• затем с помощью электросварочного аппарата прикрепите сиденье водителя к платформе в том месте, где считаете нужным;
• приварить сварочным аппаратом дополнительную площадку для аккумулятора и гидрораспределителя возле двигателя;
• установить дополнительную стальную раму сзади устройства, необходимую для гидравлической системы;
• установить ручной тормоз на переднее колесо.

Ваш трактор на базе мотоблоков МТЗ изготовлен и готов к эксплуатации.

1.2 Минитрактор из мотоблока Каскад

Каскад — один из лидирующих мотоблоков на российском рынке сельскохозяйственной техники. Имеет 4-ступенчатую коробку передач (две передних, две задних), усиленный цепной редуктор, двигатель ДМ с К-9.46 карбюратор и топливный бак на 4,5 литра. Расход топлива по паспорту – 2,7 литра в час.

Многие владельцы данного агрегата предпочитают использовать его для переделки мотоблока в минитрактор. При этом переделка мотоблока Каскад в мини-трактор занимает совсем немного времени и сил, особенно при наличии адаптера с сидением. Если по тем или иным причинам нет возможности купить переходник, то трактор из мотоблока «Каскад» можно сделать самостоятельно.

В сети можно найти множество видео и других материалов от людей, которые ранее изготавливали тракторы из мотоблоков этой марки своими руками.

1.3 Минитрактор из мотоблока ОКА

Построив трактор из мотоблока ОКА, Вы внесете огромный вклад в уход за угодьем, так как время и силы, которые тратятся на окучивание и другие виды земельных работ будут сокращены. Кроме того, такой трактор, как и мотокультиватор, может комплектоваться разнообразным навесным оборудованием: бороной, плугом, граблями, косилкой, культиватором и другими.

1.4 Минитрактор из мотоблока Салют

1.5 Обзор минитрактора из мотоблока (видео)
