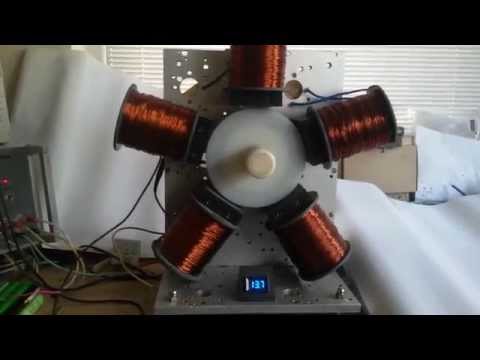

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Генератор от японского авто, который уже является BLDC мотором, без переделок

СХЕМА СОКОЛОВСКИЙ САМОЗАПИТКА

Самозапитка блокинг генератора или обратная связь по питанию была продемонстрирована таким деятелем как tigerify в одноименном видео еще в году. Множество человек пытались ее повторить и ничего ни у кого не получилось. Позже выяснилось множество интересных ньюансов, который автор по ошибке или намеренно указал неверно. Съемная обмотка со средней точкой должна мотаться в одну сторону, верхняя и нижняя часть, фактически это одна намотка с отводом от середины, именно такой вариант позволит в положительную полярность превращать как ЭДС, так и ОЭДС.

Если от средней точки обмотки намотать в разные стороны, то мы будем снимать только ЭДС или только ОЭДС, что видимо не совсем верный ход. В крайнем случае имеет смысл делать генератор со съемом именно ОЭДС, так как съем ОЭДС не оказывает существенного влияния на потребляемый ток и другие параметры схемы, нагрузка на ЭДС существено повышает потребляемый ток схемы и меняет частоту генерации. Автор не показал конденсатор параллельный индуктору в коллекторной цепи транзистора, а он — необходим.

Есть предположения, что у автора конденсатор выполнен ввиде фольги таким образом, чтобы фирритовое кольцо было бы между обкладками этого конденсатора, выступая в роли диэлектрика. И даже без такого хитрого конденсатора генератор работать будет, если туда поставить хоть какой-нибудь небольшой конденсатор в районе нФ.

Без конденсатора блокинг генератор может правильно не заработать, скатываясь в режим качера, в режим ВЧ колебаний. Однако обычный конденсатор не даст СЕ прибавки и только ХК — Хитрый Конденсатор, фактически являющийся приемником СЕ энергии способен дать генератору ту дополнительную энергию, которая преодалеет потери и задействует положительную обратную связь по питанию.

Емкость ХК также надо подбирать и желательно, чтобы он был подстраиваемым. Подробнее о ХК позже. Более усовершенствованая схема блокинг генератора с обратной связью по питанию. Видео показывающее пробный пуск этой схемы от гальванического элемента 1. Решается этот вопрос установкой небольшого конденсатора, в данной схеме 47н параллельно индуктору — коллекторной катушке. Но возможности этой схемы шире. Хитрый кондёр должен осуществлять энергетическую подкачку системы. Как вариант — устройство генерации энергии на электрохимической ячейке, которая сможет выдавать энергию лишь в купе с этой схемой, а не самостоятельно.

Катушки съема верно мотать в одну сторону, а не в разные, как это говорилось у последователей Тигр Если съёмные катушки намотать в разные стороны, то оба плеча будут работать фактически параллельно, беря энергию либо только ЭДС либо только ОЭДС, а не обе энергии сразу. Для более детального изучения эффектов можно воспользоваться отдельным генератором частот, что расширяет возможности таких экспериментов. Сайт создан на платформе Nethouse. Хотите такой же? Создать сайт бесплатно.

Владельцу сайта. СЕ усилитель мощности Смита. Классический качер Бровина на кта. ДЛR Съём между двух резонансных цепей, сдвинутых по фазе аудио.

Маленькая интрига по 33 аудио. Волны в движение и наоборот аудио. Индуктивность — вихревое структурное образование аудио. ДЛR 6. Фоновое тепло — свободная энергия. Этот генератор не капанадзе и имеет другие принципы. О возможности создания термоядерных реакций в газовом разряде.

Импульсная АМ модуляция качера кГц на мм трубе. Архив сайта rk Статья о качерах МГУ Тесла расчет кГц в Math Cad. Хмельник С И Энергетика трансформатора Тесла. Правила устройства электроустановок ПУЭ не официальное pue. Формулы колебательного контура f, LC, Xl, Xc. Доклад Качер про качер В. Качер Бровина на кт

Интерпретация переключения блокинг генератор с самозапиткой схема вспоминаю (да

Виталий Карякин. Генератор с самозапиткой попытка 1 Andriy ZAM. Сам сделал. The motor-generator. I did it myself.

Бестопливный генератор Мотор Дяди Васи своими руками. Генератор из асинхронного двигателя своими руками Как. Мотор генератор самозапитка.

Конструирование гидрогенератора с самозапиткой.

Новые подробности

Генератор Потапова с самозапиткой. Молекулярный двигатель и вихревой теплогенератор. Генератор свободной энергии Хендершота, на магнитах и конденсаторах. Сделать генератор из своими руками несложно, но придется постараться и потратить некоторые средства на приобретение комплектующих. Но для проведения работ необходимо знать некоторые тонкости. В частности, принципы работы асинхронного двигателя изучить основные элементы его конструкции. Главное в генераторных установках — это движение магнитного поля. Оно может обеспечиваться путем вращения якоря при помощи двигателя внутреннего сгорания либо ветряной установки. Также возможно использование альтернативных источников — силы воды, пара и пр. Если задуматься, то может показаться, что очень просто переделать двигатель в генератор, фото которого вы можете детально рассмотреть.

Новые генераторы энергии

Бестопливный генератор Хмелевского на импульсном трансформаторе от старого цветного телевизора. Генератор выпускался малой серией для геологов. Генератор Хмелевского — прекрасный пример забывчивости человечества. Каких-то 30 лет назад геологи таскали в рюкзаках настоящий БТГ, совершенно не задумываясь об оригинальности устройства.

Оставь свой мозг, сюда входящий.

Тесла схемы генераторов

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить Самозапитка блокинг generator и подобные товары, мы предлагаем вам 78, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «Самозапитка блокинг generator», Тип может варьироваться в весьма широком диапазоне, есть Ветрогенератор , Другое , Солнечные генераторы, и каких только еще нет. Защита Покупателя.

Генератор с самозапиткой

Магнитный двигатель — это реально бесплатный генератор энергии, который может эффективно заменить подключение от локальной электрической сети, и не требует сложной разработки, нужно только купить магниты. Форум электриков утверждает, что таким образом можно создать. Вечный двигатель все-таки существует? По представленной ниже схеме, была разработана реальная и вполне работоспособная модель вечного двигателя. На схеме представлено более упрощенное соединение работающих элементов, а именно, соединение якорей двигателя и генераторов и единого. Один конец серповидного элемента закреплен на оси двигателя. Диск вращялки завис над кольцевым магнитом, в связи с чем, трение вращения сведено до минимума. Но многие занимаются изобретательством в этой области, в надежде обеспечить хотя бы свое жильё дешевой энергией.

У нас как то много скопилось генераторов принесли на ремонт. раскручивающий генератор (самозапитка), Вот Вам и СЕ дяди Васи.

Генератор Потапова с самозапиткой

Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Части видеороликов были предоставлены Кентом Рено и соединены в один ролик. Бтг тесла своими руками БТГ из синхронников. Собранный генератор свободной энергии своими руками с самозапиткой.

Конструирование гидрогенератора с самозапиткой. Новые подробности

Интернет-магазин Каталог Формы подбора для заказов Доставка и оплата Корзина. Офис Новости О компании Контакты Вакансии. Товарные группы Автоподогрев Автоаксессуары Автозапчасти Автохимия, косметика, технические составы и жидкости Инструмент и расходные материалы Изоляционные материалы и готовые изделия Комплектующие для авто-сигнализаций и охранных систем Крепеж, клипсы, пистоны архив. Услуги авто-сервисных центров Центр по продаже, установки и ремонту авто-стёкол. Доска Объявлений Частные объявления.

Самозапитка блокинг генератора или обратная связь по питанию была продемонстрирована таким деятелем как tigerify в одноименном видео еще в году. Множество человек пытались ее повторить и ничего ни у кого не получилось.

www.skif.biz

Модераторы: Админ, quаsi, Дмитрий Лосинец. Прочитано раз. Vallav Экс-Участник. Ответ — Умножитель Потока писал а

Бестопливный генератор Хмелевского

Новые генераторы энергии — о чём это? В настоящее время еще выгодно получать энергию из нефти, газа и угля. Использование гидроэлектростанций является трудоемким и затратным способом, а атомная энергетика представляет опасность.

все, что нужно знать об этом устройстве

Дата публикации: 27 октября 2019

Содержание

• Конструкция и принцип действия мотора генератора Бедини
• Генератор Бедини на самозапитке: развенчание мифа

Попытки найти в окружающем пространстве неисчерпаемые источники энергии предпринимались много раз. Физики-теоретики справедливо полагают, что она скрывается в разности температур, в напряженности магнитного и электрического полей, в излучаемых фотонах. Если человечество сумеет найти способ получения и накопления такой энергии, она бы с лихвой покрыла текущие затраты и позволила без ограничений развивать энергоемкие производства, не оглядываясь на их себестоимость. В числе многочисленных вариантов добычи энергии из окружающего пространства – двигатель Джона Бедини. По словам самого изобретателя, он стал первым, кто загнал энергетические запасы в аккумуляторную батарею и научился перенаправлять их на снабжение энергозависимых устройств.

Впервые общественность увидела разработку Бедини в 1984 году. Настоящий фурор вызвал так называемый энерджайзер – вращающийся элемент, который не терял число и скорость оборотов в течение длительного времени. При этом устройство не было запитано от сети и не получало энергию от привычных батарей или иных источников. Более детальное изучение генератора Джона Бедини показало: взаимодействие нескольких постоянных магнитов и электромагнитной катушки создает импульсы, которые отталкивают подвижный магнитный элемент от ферромагнитного основания. Таким образом, получая энергию внутри себя, устройство уверенно вращалось, не собираясь останавливаться. Чуть позже Бедини представил на суд публики усовершенствованную конструкцию генератора, который мог свободно вращаться в течение девяти дней, не нуждаясь в питании или подзарядке.

Конструкция и принцип действия мотора генератора Бедини

Соблазн развенчать новоявленного создателя вечного двигателя заставил ученых разных стран мира детально заняться вопросом поиска энергии в окружающем пространстве. Те, кто собрался повторить опыт изобретателя и собрать генератор Бедини своими руками в домашних условиях, детально изучили представленный образец. В числе основных элементов были выделены:

• энерджайзер – вращающийся элемент с несколькими постоянными магнитами;
• катушка на две обмотки с ферромагнитным основанием;
• аккумуляторная батарея;
• блок управления, состоящий из диода, транзистора и резистора;
• дополнительная катушка для токосъема, к которой подключен светодиод.

Общая схема генератора Бедини с самозапиткой выглядит следующим образом: вращение постоянных магнитов энерджайзера создает возбуждение в сердечнике основной катушки. В выходных обмотках появляется электродвижущая сила, и электрический ток начинает протекать по виткам пусковой обмотки через блок управления. В момент нахождения магнита над индуктивной катушкой сердечник получает дополнительный заряд энергии и тем самым открывает транзистор. В этот момент ток поступает на рабочую обмотку, заряжая аккумуляторную батарею.

Дальнейшее намагничивание сердечника приводит к отталкиванию однополюсного магнита на вращающейся основе. Это ускоряет движение энерджайзера, и по мере увеличения скорости его вращения электромагнитные импульсы возникают с увеличивающейся частотой. И потребляющий светодиод, сначала работающий в моргающем режиме, быстро начинает светиться без перерывов. Это позволило Бедини заявить, что он сумел подчинить себе энергию пространства и создал прообраз вечного двигателя, который производит больше энергии, чем потребляет.

Генератор Бедини на самозапитке: развенчание мифа

Первая эйфория от изобретения прошла достаточно быстро. Умельцы, сконструировавшие генератор Бедини своими руками по схеме автора, быстро поняли, что якобы вечное движение без подзарядки сравнительно быстро заканчивается и прибор останавливается. Никто не спорил, что открытие имеет неплохие перспективы на условиях доработки и усовершенствования. Но назвать его вечным двигателем было бы преувеличением.

Доказать несостоятельность представленного устройства можно, если собрать и протестировать генератор Бедини на самозапитке. Единственное, что стоит учесть, — длительность такого эксперимента. На фоне мощных аккумуляторов расход энергии на вращение энерджайзера минимален, поэтому ее запасов хватит надолго. Возможно, этот момент и стал фактором обмана комиссии по изобретениям, которым мотор Бедини был представлен как условно-вечный.

Собрать конструкцию генератора Бедини на мофсет транзисторе можно по предлагаемой схеме.

Задача опыта – доказать, что в устройстве происходит так называемое приращение энергии, которая стимулирует дальнейшее вращение и не дает энерджайзеру останавливаться. Далее рекомендуется действовать по такому плану:

• Две равные по емкости аккумуляторные батареи заряжают в течение одинакового времени в одной сети;
• После полного заряда одну из батарей разряжают, не допуская ее полной разрядки. Оптимальный вариант – подключение ее к лампе накаливания на условиях постоянного контроля заряда.
• Замеряют начальное напряжение и плотность батарей.
• Батареи подключают к генератору следующим образом: полную – в качестве первичного аккумулятора, разряженную – в качестве вторичного.
• Установка подключается в работу.
• В процессе работы необходимо контролировать уровень заряда первой и второй батарей.
• Если уровень напряжения в первичной батарее достигнет значения вторичной до момента ее подключения к генератору, двигатель следует отключить. Если же уровень заряда вторичной батареи увеличится до уровня первичной АКБ, двигатель также отключают.
• Замеряют напряжение и плотности батарей, какое-то время проработавших в установке Бедини.

Чтобы упростить задачу, можно использовать вместо двух аккумуляторов один в качестве и первичного, и вторичного источника энергии. При этом важно переключить выход установки с вторичных батарей обратно на первичную. Если нужно сократить длительность элемента, в качестве потребителя стоит подключить к генератору лампу накаливания на 10-15 Вт.

В подавляющем большинстве экспериментов заряд первичной батареи снижался, а уровень заряда второй увеличивался незначительно или оставался на прежнем уровне. Добиться горения лампы в течение хотя бы нескольких недель не удалось никому. Таким образом, вечный двигатель Бедини – интересная, но простая игрушка, действие которой не вышло за рамки законов, известных современной физике.

Генератор из асинхронного двигателя — можно ли и принцип работы, виды и особенности использования асинхронного электродвигателя с самозапиткой в режиме генератора, как переделать, схема, видео

Принцип обратимости существует в науке электротехнике. О чем это говорит? О том, что любой прибор, который занимается преобразованием энергии электрического типа в механическую, может совершать и обратный ход, т.е. получать из механической энергии электрический ток. Ознакомиться с дифавтоматом и для чего он нужен можно здесь.

Именно на этом самом принципе обратимости основана вся работа генератора электрического тока. При этом ток формируется в обмотке статора при вращении ротора.

Может ли работать как генератор?

В теоретической точки зрения, можно самостоятельно переделать асинхронный двигатель и использовать его в качестве генератора. Но для этого необходимо:

• Создать благоприятную атмосферу, в которой возникновение тока будет возможным.
• Понять физический принцип работы генератора и асинхронного двигателя.

Многие мастера и умельцы задаются вопросом относительно создания из асинхронного двигателя генератора электрического тока. Причем. даже если следовать всем советам, не каждый достигает желаемого результата. Потому как на питательных клеммах никогда не возникнет электрического тока, сколько бы не вращали двигательный вал. Читайте что такое резистор и как он работает.

Для тех, кому захотелось создать собственными руками из асинхронного двигателя генератор, необходимо будет сформировать магнитное поле вращающегося типа самолично.

Принцип работы в режиме генератора

В машине электрического типа, которая первоначально была создана для того чтобы использоваться в качестве генератора, имеется несколько активных обмоток:

• Обмотка, находящаяся в возбужденном состоянии. Она размещена непосредственно на корпусе якоря.
• Статорная обмотка – в ней происходит возникновение тока.

Если говорить о принципе работы, то в его основе лежит электромагнитная индукция: в металлической обмотке порождается магнитное поле, но только после того, как на эту катушку подействует электрический ток.

Возникновение магнитного поля непосредственно в металлической обмотке якоря происходит из-за напряжения, которое по обыкновению подается с источника питания (в данном случае с аккумулятора). Непосредственное вращение может обеспечить любой физический объект. Это может быть даже человеческая мускульная сила.

Следует отметить, что любая конструкция электрического двигателя с ротором короткозамкнутого типа не может предусмотреть вероятность подачи электрического напряжения непосредственно на якорную обмотку. Причем это суждение верно относительно 90% всех электрических машин. Читайте как не запутаться в цветной маркировке резисторов.

Если рассматривать асинхронный двигатель в режиме генератора КПД, то необходимо отметить, что коэффициент полезного действия будет невероятно низким. По этой причине нужно позаботиться о максимальной подаче электрической мощности на механическое устройство, только так получится мало-мальски «порядочный результат».

Виды и особенности использования

Генератор из асинхронного двигателя с самозапиткой на фото

На сегодняшний день при достаточном количестве знаний в области механики и электричестве можно создать следующие варианты асинхронного двигателя:

Как сделать генератор?

Широко распространены два варианта переделывания двигателя асинхронного типа в генератор электрического тока:

Трехфазный двигатель на фото

Внимание! В качестве источника питания может использоваться любой вариант энергии. Начиная от солнечной энергии, ветряной или энергии дизеля.

На фото трехфазный генератор

При самостоятельном создании электрического генератора из асинхронного двигателя следует воспользоваться специальной типовой схемой. Без нее формирование генератора будет затруднено.

Схема генератора на базе асинхронного двигателя

Видео, как сделать генератор?

Существует большое количество вариантов создания генератора электрического тока. Народные умельцы могут сделать его даже из старой стиральной машины.

В том случае, если необходимо получить высокоэффективное устройство, то следует использовать такие устройства, которые могут генерировать большие объемы электрического тока.

В качестве наглядного примера можно воспользоваться обучающим видеоматериалом, который представлен на Ютубе. В данном случае речь идет о генераторе Камаза и асинхронном двигателе.

Получается, что создать генератор электрического тока собственными руками не так уж и сложно. Необходимо только определиться с типом привода. Не будет никаких проблем, если для «переделки» брать бензиновый двигатель стандартного типа. Ним не будет проблем. Намного больше трудностей у мастера возникнет, если он в качестве привода использует мельницу ветряную. Главная причина – это количество оборотов устройства, также, как и напряжения выходного типа, будут зависеть от скорости и силы ветряного потока. Читайте как работает трансформатор для галогенных ламп и какой выбрать на этой странице.

Видео

Смотрите на видео как сделать генератор из асинхронного двигателя:

Следовательно, генераторы этого вида необходимо рассчитать так, чтобы при минимуме оборотов происходила выработка номинального напряжения. Соответственно на выходе нужно иметь не меньше чем 12 В.

Окт 25, 2015HowElektrik

Бестопливный генератор из двух асинхронных двигателей.

Электрогенератор, сделанный своими руками: порядок сборки

Эти работы между собой не имеют практически ничего общего, так как надо сделать разные по сути и назначению узлы системы. Для изготовления того и другого элемента используются подручные механизмы и приспособления, которые можно использовать или переделать в необходимый узел. Один из вариантов создания генератора, часто используемый при изготовлении ветрогенератора — изготовление из асинхронного электродвигателя, которое наиболее удачно и качественно позволяет решить проблему. Рассмотрим вопрос подробнее:

Изготовление генератора из асинхронного двигателя

Асинхронный двигатель является наилучшей «заготовкой» для изготовления генератора. Он имеет для этого наилучшие показатели по устойчивости к короткому замыканию, менее требователен к попаданию пыли или грязи. Кроме того, асинхронные генераторы вырабатывают более «чистую» энергию, клирфактор (наличие высших гармоник) у этих устройств всего 2% против 15% у синхронных генераторов. Высшие гармоники способствуют нагреву двигателя и сбивают режим вращения, поэтому их малое количество является большим плюсом конструкции.

Асинхронные устройства не имеют вращающихся обмоток, что в значительной степени снимает возможность выхода их из строя или повреждения от трения или замыкания.

Также важным фактором является наличие на выходных обмотках напряжения в 220В или 380 В, что позволяет подключать приборы потребления прямо к генератору, минуя систему стабилизации тока. То есть, пока есть ветер, приборы будут работать точно так же, как от сети.

Единственное отличие от работы полного комплекса в прекращении работы сразу же после стихания ветра, тогда как аккумуляторы, входящие в комплект, какое-то время питают потребляющие устройства используя свою емкость.

Как переделать ротор

Единственным изменением, которое вносится в конструкцию асинхронного двигателя при переделывании его в генератор, является установка на ротор постоянных магнитов. Для получения большей силы тока иногда перематывают обмотки более толстым проводом, имеющим меньшее сопротивление и дающим лучшие результаты, но эта процедура не критична, можно обойтись и без нее — генератор будет работать.

Ротор асинхронного двигателя
не имеет никаких обмоток или иных элементов, являясь, по сути, обычным маховиком. Обработка ротора производится в токарном станке по металлу, обойтись без этого никак нельзя. Поэтому при создании проекта надо сразу решить вопрос с техническим обеспечением работ, найти знакомого токаря или организацию, занимающуюся такими работами. Ротор надо уменьшить в диаметре на толщину магнитов, которые будут на него установлены.

Существует два способа монтажа магнитов:

• изготовление и установка стальной гильзы, которая одевается на предварительно уменьшенный в диаметре ротор, после чего на гильзу крепятся магниты. Этот способ дает возможность увеличить силу магнитов, плотность поля, способствующую более активному образованию ЭДС
• уменьшение диаметра только на толщину магнитов плюс необходимый рабочий зазор. Этот способ проще, но потребует установки более сильных магнитов, лучше всего — неодимовых, которые имеют намного большее усилие и создают мощное поле.

Установка магнитов производится по линиям конструкции ротора, т.е. не воль оси, а несколько смещенными по направлению вращения (на роторе эти линии хорошо видны). Магниты расставляются по чередованию полюсов и фиксируются на роторе с помощью клея (рекомендуется эпоксидная смола). После ее высыхания можно производить сборку генератора, в который отныне превратился наш двигатель, и переходить к испытательным процедурам.

Испытания вновь созданного генератора

Эта процедура позволяет выяснить степень работоспособность генератора, опытным путем определить скорость вращения ротора, необходимую для получения нужного напряжения. Обычно прибегают к помощи другого двигателя, например, электродрели с регулируемой частотой вращения патрона. Вращая ротор генератора с подключенным к нему вольтметром или лампочкой, проверяют, какие скорости необходимы для минимума и каков максимальный предел мощности генератора, чтобы получить данные, на основе которых будет создаваться ветряк.

Можно в испытательных целях подключить какой-либо прибор потребления (например, нагреватель или осветительное устройство) и убедиться в его работоспособности. Это поможет снять все возникающие вопросы и внести какие-либо изменения, если возникнет такая необходимость. Например, иногда возникают ситуации с «залипанием» ротора, не стартующего при слабых ветрах. Это происходит при неравномерном распределении магнитов и устраняется разборкой генератора, отсоединением магнитов и повторным их укреплением в более равномерной конфигурации.

По завершении всех работ в распоряжении появляется полностью рабочий генератор, который отныне нуждается в источнике вращения.

Изготовление ветряка

Для создания ветряка потребуется выбрать какой-либо из вариантов конструкции, которых имеется немало. Так, существуют горизонтальные или вертикальные конструкции ротора (в данном случае термин «ротор» обозначает вращающуюся часть ветрогенератора — вал с лопастями, приводимый в движение силой ветра). имеют более высокую эффективность и устойчивость в производстве энергии, но нуждаются в системе наведения на поток, которая, в свою очередь, нуждается в легкости вращения на валу.

Чем мощнее генератор, тем труднее его вращать и тем большее усилие должен развивать ветряк, что требует его больших размеров. При этом, чем крупнее ветряк, тем он тяжелее и обладает большей инерцией покоя, что образует замкнутый круг. Обычно используют средние значения и величины, дающие возможность образовать компромисс между размерами и легкостью вращения.

Проще в изготовлении и не требовательны к направлению ветра. При этом, они имеют меньшую эффективность, так как ветер с одинаковой силой воздействует на обе стороны лопасти, затрудняя вращение. Для того, чтобы избежать этого недостатка, создано множество различных конструкций ротора, таких как:

• ротор Савониуса
• ротор Дарье
• ротор Ленца

Известны ортогональные конструкции
(разнесенные относительно оси вращения) или геликоидные (лопасти, имеющие сложную форму, напоминающую витки спирали). Все эти конструкции имеют свои достоинства и недостатки, основным из которых является отсутствие математической модели вращения того или иного вида лопастей, делающего расчет крайне сложным и приблизительным. Поэтому действуют методом проб и ошибок — создается экспериментальная модель, выясняются ее недостатки, с учетом которых изготавливается рабочий ротор.

Наиболее простая и распространенная конструкция — ротор , но в последнее время в сети появляется множество описаний других ветрогенераторов, созданных на базе других видов.

Устройство ротора несложно — вал на подшипниках, на верхней части которого укреплены лопасти, которые под действием ветра вращаются и передают крутящий момент на генератор. Изготовление ротора осуществляется из доступных материалов, монтаж не требует чрезмерной высоты (обычно поднимают на 3-7 м), это зависит от силы ветров в регионе. Вертикальные конструкции почти не требуют ухода или обслуживания, что облегчает эксплуатацию ветрогенератора.

В стремлении получить автономные источники электроэнергии специалисты нашли способ как своими руками переделать, трехфазный асинхронный электродвигатель переменного тока в генератор. Такой метод имеет ряд преимуществ и отдельные недостатки.

Внешний вид асинхронного электродвигателя

В разрезе показаны основные элементы:

1. чугунный корпус с радиаторными рёбрами для эффективного охлаждения;
2. корпус короткозамкнутого ротора с линиями сдвига магнитного поля относительно его оси;
3. коммутационно контактная группа в коробке (борно), для коммутации обмоток статора в схемы звезда или треугольник и подключения проводов электропитания;
4. плотные жгуты медных проводов обмотки статора;
5. стальной вал ротора с канавкой для фиксации шкива клиновидной шпонкой.

Детальная разборка асинхронного электродвигателя с указанием всех деталей показана на рисунке ниже.

Детальная разборка асинхронного двигателя

Достоинства генераторов, переделанных из асинхронных двигателей:

1. простота сборки схемы, возможность не разбирать электродвигатель, не перематывать обмотки;
2. возможность вращения генератора электротока ветряной или гидротурбиной;
3. генератор из асинхронного двигателя широко используется в системах мотор-генератор для преобразования однофазной сети 220В переменного тока в трёхфазную сеть с напряжением 380В.
4. возможность использования генератора, в полевых условиях раскручивая его от двигателей внутреннего сгорания.

Как недостаток можно отметить сложность расчёта ёмкости конденсаторов, подключаемых к обмоткам, фактически это делается экспериментальным путём.

Поэтому трудно добиться максимальной мощности такого генератора, бывают сложности с электропитанием электроустановок, которые имеют большое значение пускового тока, на циркулярных электропилах с трёхфазными двигателями переменного тока, бетономешалках и других электроустановках.

Принцип работы генератора

В основу работы такого генератора заложен принцип обратимости: «любая электроустановка преобразующая электрическую энергию в механическую, может сделать обратный процесс». Используется принцип работы генераторов, вращение ротора вызывает ЭДС и появление электрического тока в обмотках статора.

Исходя из этой теории, очевидно, что асинхронный электродвигатель можно переделать в электрогенератор. Чтобы осознано провести реконструкцию необходимо понять, как происходит процесс генерации и что для этого требуется. Все двигатели, которые приводит в движение сила переменного тока, считаются асинхронными. Поле статора движется с небольшим опережением относительно магнитного поля ротора, подтягивая его за собой в сторону вращения.

Чтобы получить обратный процесс, генерацию, поле ротора должно опережать движение магнитного поля статора, в идеальном случае вращаться в противоположном направлении. Добиваются этого включением в сеть питания, конденсатора большой ёмкости, для увеличения ёмкости используют группы конденсаторов. Конденсаторная установка заряжается, накапливая магнитную энергию (элемент реактивной составляющей переменного тока). Заряд конденсатора по фазе противоположный источнику тока электродвигателя, поэтому вращение ротора начинает замедляться, обмотка статора генерирует ток.

Преобразование

Как практически своими руками преобразовать асинхронный электродвигатель в генератор?

Для подключения конденсаторов надо открутить верхнюю крышку борно (коробка), где расположена контактная группа, коммутирующая контакты обмоток статора и подключены провода питания асинхронного двигателя.

Открытое борно с контактной группой

Обмотки статора могут быть соединены в схему «Звезда» или «Треугольник».

Схемы включения «Звезда» и «Треугольник»

На шильдике или в паспорте на изделие показаны возможные схемы подключения и параметры двигателя при различных подключениях. Указывается:

• максимальные токи;
• напряжение питания;
• потребляемая мощность;
• количество оборотов в минуту;
• КПД и другие параметры.

Параметры двигателя, которые указаны на шильдике

В трёхфазный генератор из асинхронного электродвигателя, который делают своими руками, конденсаторы подключаются по аналогичной схеме «Треугольником» или «Звездой».

Вариант включения со «Звездой» обеспечивает пусковой процесс генерации тока на более низких оборотах, чем при соединении схемы в «Треугольник». При этом напряжение на выходе генератора будет немного ниже. Подключение по схеме «Треугольника» предоставляет незначительное увеличение выходного напряжения, но требует более высоких оборотов при запуске генератора. В однофазном асинхронном электродвигателе подключается один фазосдвигающий конденсатор.

Схема подключения конденсаторов на генераторе в «Треугольник»

Используются конденсаторы модели КБГ-МН, или другие марки не менее 400 В бесполярные, двухполюсные электролитические модели в этом случае не подходят.

Как выглядит бесполюсный конденсатор марки КБГ-МН

Расчёт ёмкости конденсаторов для используемого двигателя

В синхронных генераторах возбуждение процесса генерации происходит на обмотках якоря от источника тока. 90% асинхронных двигателей имеют короткозамкнутые роторы, без обмотки, возбуждение создаётся остаточным в роторе статическим зарядом. Его достаточно чтобы на первоначальном этапе вращения создать ЭДС, которое наводит ток, и подзаряжает конденсаторы, через обмотки статора. Дальнейшая подзарядка уже поступает от генерируемого тока, процесс генерации будет непрерывным, пока вращается ротор.

Автомат подключения нагрузки к генератору, розетки и конденсаторы рекомендуется установить в отдельный закрытый щит. Соединительные провода от борно генератора до щита проложить в отдельном изолированном кабеле.

Даже при неработающем генераторе необходимо избегать прикосновения к клемам конденсаторов контактов розеток. Накопленный конденсатором заряд остаётся длительное время и может ударить током. Заземляйте корпуса всех агрегатов, мотора, генератора, щита управления.

Монтаж системы мотор-генератор

При монтаже генератора с мотором своими руками надо учитывать, что указанное количество номинальных оборотов используемого асинхронного электродвигателя на холостом ходу больше.

Схема мотор-генератора на ременной передаче

На двигателе в 900 об/м при холостом ходе будет 1230 об/м, чтобы получить на выходе генератора, переделанного из этого двигателя достаточную мощность, надо иметь количество оборотов на 10% больше холостого хода:

1230 + 10% =1353 об/м.

Ременная передача рассчитывается по формуле:

Vг = Vм x Dм\Dг

Vг – необходимая скорость вращения генератора 1353 об/м;

Vм – скорость вращения мотора 1200 об/м;

Dм – диаметр шкива на моторе 15 см;

Dг – диаметр шкива на генераторе.

Имея мотор на 1200 об/м где шкив Ø 15 см, остаётся рассчитать только Dг – диаметр шкива на генераторе.

Dг = Vм x Dм/ Vг = 1200об/м х 15см/1353об/м = 13,3 см.

Генератор на ниодимовых магнитах

Как сделать генератор из асинхронного электродвигателя?

Этот самодельный генератор исключает применение конденсаторных установок. Источник магнитного поля, которое наводит ЭДС и создаёт ток в обмотке статора, построен на постоянных ниодимовых магнитах. Для того чтобы это сделать своими руками необходимо последовательно выполнить следующие действия:

• Снять переднюю и заднюю крышки асинхронного электродвигателя.
• Извлечь ротор из статора.

Как выглядит ротор асинхронного двигателя

• Ротор протачивается, снимается верхний слой на 2 мм больше толщины магнитов. В бытовых условиях сделать расточку ротора своими руками не всегда представляется возможным, при отсутствии токарного оборудования и навыков. Нужно обратиться к специалистам в токарные мастерские.
• На листе обычной бумаги готовится шаблон для размещения круглых магнитов, Ø 10-20мм, толщиной до 10 мм, с силой притяжения 5-9 кг, на кв/см, размер зависит от величины ротора. Шаблон наклеивается на поверхность ротора, магниты размещаются полосами под углом 15 – 20 градусов относительно оси ротора, по 8 штук в полосе. На рисунке ниже видно, что на некоторых роторах отмечены тёмно-светлые полосы смещения линий магнитного поля относительно его оси.

Установка магнитов на ротор

• Ротор на магнитах рассчитывается так, чтобы получилось четыре группы полос, в группе по 5 полосок, расстояние между группами 2Ø магнита. Промежутки в группе 0.5-1Ø магнита, такое расположение снижает силу залипания ротора к статору, он должен проворачиваться усилиями двух пальцев;
• Ротор на магнитах, сделанный по рассчитанному шаблону, заливается эпоксидной смолой. После того как она немного подсохнет цилиндрическая часть ротора покрывается слоем стекловолокна и опять пропитывается эпоксидной смолой. Это исключит вылет магнитов при вращении ротора. Верхний слой на магнитах не должен превышать первоначального диаметра ротора, который был до проточки. В противном случае ротор не встанет на своё место или при вращении будет тереться об обмотку статора.
• После просушки, ротор можно поставить на место и закрыть крышки;
• Испытывать, электрогенератор необходимо – проворачивать ротор электродрелью, измеряя напряжение на выходе. Количество оборотов при достижении нужного напряжения измеряется тахометром.
• Зная необходимое количество оборотов генератора, ременная передача рассчитывается по методике описанной выше.

Интересный вариант применения, когда электрогенератор на основе асинхронного электродвигателя, используется в схеме электрический мотор-генератор с самоподпиткой. Когда часть мощности вырабатываемой генератором поступает на электродвигатель, который его раскручивает. Остальная энергия расходуется на полезную нагрузку. Осуществив принцип самоподпитки практически можно на долгое время обеспечить дом автономным электропитанием.

Видео. Генератор из асинхронного двигателя.

Для широкого круга потребителей электроэнергии покупать мощные дизельные электростанции как TEKSAN TJ 303 DW5C с мощностью на выходе 303 кВА или 242 кВт не имеет смысла. Маломощные бензиновые генераторы дорогие, оптимальный вариант сделать своими руками ветровые генераторы или устройство мотор-генератор с самопдпиткой.

Используя эту информацию можно собрать генератор своими руками, на постоянных магнитах или конденсаторах. Такое оборудование очень полезно на загородных домах, в полевых условиях, как аварийный источник питания, когда отсутствует напряжение в промышленных сетях. Полноценный дом с кондиционерами, электрическими плитами и нагревательными бойлерами, мощный мотор циркулярной пилы они не потянут. Временно обеспечить электроэнергией бытовые приборы первой необходимости могут, освещение, холодильник, телевизор и другие, которые не требуют больших мощностей.

Изобретение относится к области электротехники и электроэнергетики, в частности к способам и оборудованию для генерирования электрической энергии, и может быть использовано в автономных системах электроснабжения, в автоматике и бытовой технике, на авиационном, морском и автомобильном транспорте.

За счет нестандартного способа генерации, и оригинальной конструкции мотора-генератора, режимы генератора и электромотора, объединены в одном процессе, и неразрывно связаны. В результате чего, при подключении нагрузки, взаимодействие магнитных полей статора и ротора образует вращающий момент, который по направлению совпадает с моментом, создаваемым внешним приводом.

Другими словами, при увеличении мощности потребляемой нагрузкой генератора, ротор мотора-генератора начинает ускоряться, и соответственно понижается мощность, потребляемая внешним приводом.

Уже давно по Интернету ходят слухи о том, что генератор с кольцевым якорем Грамма, был способен вырабатывать электрической энергии больше чем было затрачено механической и происходило это за счет того, что под нагрузкой не было тормозящего момента.

Результаты экспериментов, которые привели к изобретению мотора-генератора.

Уже давно по Интернету ходят слухи о том, что генератор с кольцевым якорем Грамма, был способен вырабатывать электрической энергии больше, чем было затрачено механической и происходило это за счет того, что под нагрузкой не было тормозящего момента. Эта информация подтолкнула нас на проведение ряда экспериментов с кольцевой обмоткой, результаты которых мы покажем на этой странице. Для экспериментов, на тороидальный сердечник, были намотаны 24шт., не зависимые обмотки, с одинаковым количеством витков.

1) Вначале вес обмотки были включены последовательно, выводы на нагрузку расположены диаметрально. В центре обмотки был расположен постоянный магнит с возможностью вращения.

После того как магнит с помощью привода приводился в движение, подключалась нагрузка и лазерным тахометром измерялись обороты привода. Как и следовало ожидать, обороты приводного двигателя начинали падать. Чем большую мощность потребляла нагрузка, тем сильнее падали обороты.

2) Для лучшего понимания процессов происходящих в обмотке, вместо нагрузки был подключен миллиамперметр постоянного тока.
При медленном вращении магнита, можно наблюдать, какая полярность и величина выходного сигнала, в данном положении магнита.

Из рисунков видно, когда полюсы магнита, находятся напротив выводов обмотки (рис. 4;8), ток в обмотке равен 0. При положении магнита, когда полюсы находятся в центре обмотки, мы имеем максимальное значение тока (рис. 2;6).

3) Нa следующем этапе экспериментов, использовалась только одна половина обмотки. Магнит также медленно вращался, и фиксировались показания прибора.

Показания прибора полностью совпадали с предыдущим экспериментом (рис 1-8).

4) После этого к магниту подключили внешний привод и начали его вращать на максимальных оборотах.

При подключении нагрузки, привод начал набирать обороты!

Другими словами, при взаимодействии полюсов магнита, и полюсов образующихся в обмотке с магнитопроводом, при прохождении через обмотку тока, появился вращающий момент, направленный по ходу вращающего момента созданного приводным двигателем.

Рисунок 1, идет сильное торможение привода при подключении нагрузки. Рисунок 2, при подключении нагрузки привод начинает ускоряться.

5) Что бы понять что происходит, мы решили создать карту магнитных полюсов, которые появляются в обмотках при прохождении через них тока. Для этого была проведена серия экспериментов. Обмотки подключались в разных вариантах, а на концы обмоток подавались импульсы постоянного тока. При этом на пружине был закреплен постоянный магнит, и по очереди располагался рядом с каждой из 24 обмоток.

По реакции магнита (отталкивался он или притягивался) была составлена карта проявляющихся полюсов.

Из рисунков видно, как проявлялись магнитные полюсы в обмотках, при различном включении (желтые прямоугольники на рисунках, это нейтральная зона магнитного поля).

При смене полярности импульса, полюсы как и положено менялись на противоположные, по этому разные варианты включения обмоток, нарисованы при одной полярности питания.

6) Па первый взгляд, результаты на рисунках 1 и 5 идентичны.

При более подробном анализе, стало ясно, что распределение полюсов по окружности и «размер» нейтральной зоны довольно сильно отличаются. Сила с которой магнит притягивался или отталкивался от обмоток и магнитопровода показана градиентной заливкой полюсов.

7) При сопоставлении данных экспериментов описанных в пунктах 1 и 4, кроме кардинальной разницы в реакции привода на подключение нагрузки, и существенной разницы в «параметрах» магнитных полюсов, были выявлены и другие отличия. При проведении обоих экспериментов, параллельно нагрузке был включен вольтметр, а последовательно с нагрузкой включался амперметр. Если показания приборов из первого эксперимента (пункт 1), взять за 1, то во втором эксперименте (пункт 4), показание вольтметра так же было равно 1. По показания амперметра составляло 0,005 от результатов первого эксперимента.

8) Исходя из изложенного в предыдущем пункте, логично предположить, если в незадействованной части магнитопровода, сделать немагнитный (воздушный) зазор, то сила тока в обмотке должна увеличиться.

После того как был сделан воздушный зазор, магнит снова подключили к приводному двигателю, и раскрутили на максимальные обороты. Сила тока действительно возросла в несколько раз, и стала составлять примерно 0,5 от результатов эксперимента по пункту 1,
но при этом появился тормозной момент на привод.

9) Способом, который описан в пункте 5, была составлена карта полюсов данной конструкции.

10) Сопоставим два варианта

Не трудно предположить, если увеличить воздушный зазор в магнитопроводе, геометрическое расположение магнитных полюсов по рисунку 2, должно приблизиться к такому расположению как в рисунке 1. А это в свою очередь, должно привести к эффекту ускорения привода, который описан в пункте 4 (при подключении нагрузки, вместо торможения, создается добавочный момент к вращающему моменту привода).

11) После того как зазор в магнитопроводс был увеличен до максимума (до краев обмотки), при подключении нагрузки вместо торможения, привод снова начал набирать обороты.

При этом карта полюсов обмотки с магнитопроводом выглядит так:

На основе предложенного принципа генерации электроэнергии, можно конструировать генераторы переменного тока, которые при повышении электрической мощности в нагрузке, не требуют повышения механической мощности привода.

Принцип работы Мотора Генератора.

Согласно явлению электромагнитной индукции при изменении магнитного потока проходящего через замкнутый контур, в контуре возникает ЭДС.

Согласно правилу Ленца: Индукционный ток, возникающий в замкнутом проводящем контуре, имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток. При этом не имеет значения, как именно магнитный поток, движется по отношению к контуру (Рис. 1-3).

Способ возбуждения ЭДС в нашем моторе-генераторе аналогичен рисунку 3. Он позволяет использовать правило Ленца для увеличения вращающего момента на роторе (индукторе).

1) Обмотка статора
2) Магнитопровод статора
3) Индуктор (ротор)
4) Нагрузка
5) Направление вращения ротора
6) Центральная линия магнитного поля полюсов индуктора

При включении внешнего привода, ротор (индуктор) начинает вращаться. При пересечении начала обмотки магнитным потоком одного из полюсов индуктора в обмотке индуцируется ЭДС.

При подключении нагрузки, в обмотке начинает течь ток и полюса возникшего в обмотках магнитного поля согласно правилу Э. X. Ленца направлены на встречу возбудившего их магнитного потока.
Так как обмотка с сердечником расположена по дуге окружности, то магнитное поле ротора, движется вдоль витков (дуги окружности) обмотки.

При этом в начале обмотки согласно правилу Ленца, возникает полюс одинаковый с полюсом индуктора, а на другом конце ротивоположный. Так как одноименные полюса отталкиваются, а противоположные притягиваются, индуктор стремится принять положение, которое соответствует действию этих сил, что и создает добавочный момент, направленный по ходу вращения ротора. Максимальная магнитная индукция в обмотке достигается в момент, когда центральная линия полюса индуктора находится напротив середины обмотки. При дальнейшем движении индуктора, магнитная индукция обмотки уменьшается, и в момент выхода центральной линии полюса индуктора за пределы обмотки, равна нулю. В этот же момент, начало обмотки начинает пересекать магнитное поле второго полюса индуктора, и согласно правилам, описанным выше, край обмотки от которого начинает отдаляться первый полюс начинает его отталкивать с нарастающей силой.

Рисунки:
1) Нулевая точка, полюсы индуктора (ротора) симметрично направлены на разные края обмотки в обмотке ЭДС=0.
2) Центральная линия северного полюса магнита (ротора) пересекла начало обмотки, в обмотке появилась ЭДС, и соответственно проявился магнитный полюс одинаковый с полюсом возбудителя (ротора).
3) Полюс ротора находится в центре обмотки, и в обмотке максимальное значение ЭДС.
4) Полюс приближается к концу обмотки и ЭДС снижается до минимума.
5) Следующая нулевая точка.
6) Центральная линия южного полюса входит в обмотку и цикл повторяется (7;8;1).

Данная задача требует выполнения ряда манипуляций, которые должны сопровождаться четким пониманием принципов и режимов функционирования такого оборудования.

Что собой представляет и как работает

Эл двигатель асинхронного типа – это машина, в которой происходит трансформация электрической энергии в механическую и тепловую. Такой переход становится возможным благодаря явлению электромагнитной индукции, которая возникает между обмотками статора и ротора. Особенностью асинхронных двигателей является тот факт, что частота вращения этих двух ключевых его элементов отличается.

Конструктивные особенности типичного эл двигателя можно видеть на иллюстрации. И статор, и ротор представляют собой соосные круглого сечения объекты, изготавливаются путем набора достаточного количества пластин из специальной стали. Пластины статора имеют пазы на внутренней части кольца и при совмещении образуют продольные канавки, в которые наматывается обмотка из медной проволоки. Для ротора, ее роль играют алюминиевые прутки, они также вставляются в пазы сердечника, но с обеих сторон замыкаются стопорными пластинами.

Во время подачи напряжения на обмотки статора, на них возникает и начинает вращаться электромагнитное поле. В связи с тем, что частота вращения ротора заведомо меньше, между обмотками наводится ЭДС и центральный вал начинает двигаться. Не синхронность частот связана не только с теоретическими основами процесса, но и с фактическим трением опорных подшипников вала, оно будет его несколько тормозить относительно поля статора.

Что такое электрический генератор?

Генератор представляет собой эл машину, преобразовывающую механическую и тепловую энергии в электрическую. С этой точки зрения он является устройством прямо противоположным по принципу действия и режиму функционирования к асинхронному двигателю. Более того, наиболее распространенным типом электрогенераторов являются индукционные.

Как мы помним из выше описанной теории, такое становится возможным только при разности оборотов магнитных полей статора и ротора. Из это следует один закономерный вывод (учитывая также принцип обратимости, упомянутый вначале статьи) – теоретически возможно сделать генератор из асинхронника, кроме того, это задача, решаемая самостоятельно за счет перемотки.

Работа двигателя в режиме генератора

Любой асинхронный электрогенератор используется в качестве некоего трансформатора, где механическая энергия от вращения вала двигателя, преобразуется в переменный ток. Такое становится возможным тогда, когда его скорость становится выше синхронной (порядка 1500 об/мин). Классическую схему переделки и подключения двигателя в режиме электрогенератора с выработкой трехфазного тока можно легко собрать своими руками:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Чтобы достичь такой стартовой частоты вращения, необходимо приложить довольно большой крутящий момент (например, за счет подключения двигателя внутреннего сгорания в бензогенераторе или крыльчатки в ветряке). Как только частота вращения достигает значения синхронной, начинает действовать конденсаторная батарея, создающая емкостный ток. За счет этого происходит самовозбуждение обмоток статора и выработка электрического тока (режим генерирования).

Необходимым условием устойчивой работы такого электрогенератора с промышленной частотой сети 50 Гц, является соответствие его частотных характеристик:

1. Скорость его вращения должна превышать асинхронную (частоту работы самого двигателя) на процент скольжения (от 2 до 10%),
2. Значение скорости вращения генератора должно соответствовать синхронной скорости.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

1. Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф,
2. Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

nГЕН = (1,02…1,1)nДВ= (1,02…1,1)·1450 = 1479…1595 об/мин,

1. Подбор конденсатора необходимой емкости (используются стандартные сравнительные таблицы данных).

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.

Виды генераторов на базе двигателей

Покупка штатного готового эл генератора – удовольствие отнюдь не из дешевых и вряд ли по карману практическому большинству наших сограждан. Прекрасной альтернативой может послужить самодельный генератор, его можно собрать при достаточных познаниях в области электротехники и слесарного дела. Собранное устройство может успешно использоваться в качестве:

1. Электрогенератора с самозапиткой. Пользователь может своими руками получить устройство для выработки электроэнергии с длительным периодом действия вследствие самостоятельной подпитки,
2. Ветрогенератора. В качестве движителя, необходимого для пуска двигателя, используется ветряк, который вращается под воздействием ветра,
3. Генератора на неодимовых магнитах,
4. Трехфазного бензогенератора,
5. Однофазного маломощного генератора на двигателях электроприборов и т. д.

Переделка своими руками стандартного мотора в действующее генерирующее устройство – занятие увлекательное и очевидно экономящее бюджет. Таким образом можно переделать обычный ветряк, соединив его с двигателем для автономной выработки энергии.

За основу был взят промышленный асинхронный двигатель переменного тока, мощностью 1,5 кВт с частотой вращения вала 960 об/мин. Сам по себе такой мотор изначально не может работать как генератор. Ему необходима доработка, а именно замена или доработка ротора.
Табличка с маркировкой двигателя:

Двигатель хорош тем, что у него везде где нужно стоят уплотнения, особенно у подшипников. Это существенно увеличивает интервал между периодическими техническими обслуживаниями, так как пыль и грязь никуда просто так попасть и проникнуть не могут.
Ламы у этого электродвигателя можно поставить на любую сторону, что очень удобно.

Переделка асинхронного двигателя в генератор

Снимаем крышки, извлекаем ротор.
Обмотки статора остаются родные, двигатель не перематывается, все остается как есть, без изменений.

Ротор дорабатывался на заказ. Было решено сделать его не цельнометаллическим, а сборным.

То есть, родной ротор стачивается до определенного размера.
Вытачивается стальной стакан и запрессовывается на ротор. Толщина скана в моем случае 5 мм.

Разметка мест для приклеивания магнитов была одной из самых сложных операций. В итоге методом проб и ошибок было решено распечатать шаблон на бумаге, вырезать в нем кружочки под неодимовые магниты – они круглые. И приклеить магниты по шаблону на ротор.
Основная загвоздка возникла в вырезании множественных кружочков в бумаге.
Все размеры подбираются сугубо индивидуально под каждый двигатель. Каких-то общих размеров размещения магнитов дать нельзя.

Неодимовые магниты приклеены на супер клей.

Была сделана сетка из капроновой нити для укрепления.

Далее обматывается все скотчем, снизу делается герметичная опалубка, герметизированная пластилином, а сверху заливная воронка из того же скотча. Заливается все эпоксидной смолой.

Смола потихоньку стекает сверху вниз.

После застывания эпоксидной смолы, снимаем скотч.

Теперь все готов к сборке генератора.

Загоняем ротор в статор. Делать это нужно особо осторожно, так как неодимовые магниты обладают огромной силой и ротор буквально залетает в статор.

Собираем, закрываем крышки.

Магниты не задевают. Залипания почти нет, крутится относительно легко.
Проверка работы. Вращаем генератор от дрели, с частотой вращения 1300 об/мин.
Двигатель подключен звездой, треугольником генераторы такого типа подключать нельзя, не будут работать.
Снимается напряжение для проверки между фазами.

Генератор из асинхронного двигателя работает отлично.Более подробную информацию смотрите в видеоролике.

Канал автора —

Как можно использовать мотор-колесо в качестве генератора?

Коммерческие ветрогенераторы обычно оснащаются винтовыми пропеллерными электродвигателями. У них высокий КПД – до 49%. Но такие двигатели сложны в изготовлении, поэтому самодельные ветрогенераторы обычно имеют стандартную конструкцию на роторном моторе.

В роли генераторов для домашней ветроэнергетики нередко используются мотор-колеса для электровелосипедов и гироскутеров. Фактически МК для велосипеда, скутера или электромобиля – это готовый 3-фазный генератор тока на магнитах.

Устройство мотор-колеса

Внутри втулочного мотора для велосипеда или скутера находится вращающийся статор с 30–50 неодимовыми магнитами и статичный ротор с 3 независимыми обмотками. Каждая из них выполнена из 4–9 проводов общим диаметром 3–4 мм. В велосипедных МК обмотки обычно соединяются по схеме «звезда», а в моделях для электросамокатов и скутеров – по принципу «треугольник».

Характерные особенности

Перечислим важные особенности втулочных электродвигателей:

1. В режиме генератора мотор-колесо начинает выдавать ток без промедлений. Номинальная мощность МК при таком варианте использования достигается при 500–700 об./мин., в зависимости от особенностей модели.
2. Выработка электроэнергии обеспечивается сразу после установки ветрогенератора, даже при незначительной силе ветра (1–2 м/с).
3. Выходное напряжение пропорционально скорости вращения.
4. Для увеличения снимаемой мощности достаточно подключить дополнительные обмотки.
5. Для торможения МК достаточно закоротить обмотки между собой.
6. Для регулировки мощности можно снять или подключить дополнительные обмотки, предварительно закоротив их.

Типы мотор-колес

Мотор-колеса бывают редукторными и прямоприводными. Для использования в качестве генератора электрического тока для ветряка подходят только модели прямого привода. Они не только более надежны и дольше служат благодаря максимально простой конструкции, но и обеспечивают возможность рекуперации энергии. К тому же, отсутствие шестеренок на прямоприводном электродвигателе снижает механические потери.

По весу и мощности МК прямого привода делятся на 3 категории:

1. Модели массой 4,5–6 кг с номинальной мощностью 600–1000 Вт и КПД около 85%.
2. Устройства массой 8–10 кг с номинальной мощностью 1,5–2 кВт.
3. «Тяжеловесы» массой до 24 кг и мощностью до 8 кВт.

Для получения хорошего инерционного эффекта используемое в качестве генератора мотор-колесо должно быть тяжелым. Для получения мощного ветряка подойдет МК на 1000 Вт и 48 В. Универсальную модель можно собрать из МК на 800 Вт, а компактный вариант – на основе ступичного электромотора мощностью 500 Вт.

Выбор напряжения

При покупке прямоприводного МК для вертикального ветряка нужно выбирать модели с увеличенным вольтажом. Например, для аккумуляторной системы напряжением 12 В подойдет безредукторный электромотор на 24 В, для АКБ на 24 В – мотор на 36 В и т.д. Такая разница в напряжении необходима для компенсации его снижения на контроллере и корректной работы при увеличенных оборотах на ветряке. К тому же, напряжение электромотора должно быть выше заданного выходного напряжения, чтобы не допустить его критического снижения при вращении на неполную мощность.

Принцип работы мотор-колеса как генератора ветряка

Для запуска МК нужен источник крутящего момента. Для превращения мотор-колеса в источник энергии нужно инициировать его вращение и заставить устройство работать в качестве генератора. Для этого нужен выгодный пусковой старт, например, энергия ветра. Чтобы использовать ее для выработки электроэнергии, достаточно собрать и установить ветряк из мотор-колеса.

Основные элементы такой конструкции – это ось вращения, лопасти для улавливания ветра и мачта для подъема конструкции на необходимую высоту. Положение генератора может быть вертикальным и горизонтальным. Вертикальный вариант лучше, т.к. позволяет минимизировать сопротивление вращению. Лопасти можно сделать из полипропиленовых полусфер или другие, на усмотрение разработчика. Главное – чтобы они запускались в движение даже при небольшом движении ветра.

Сборка ветрогенератора из мотор-колеса

Процесс сборки ветряка своими руками включает следующие этапы:

1. Подготовка мотор-колеса с подходящими значениями напряжения, мощности и крутящего момента.
2. Изготовление и монтаж лопастей. Их можно сконструировать из ПВХ трубы, полипропилена, стеклоткани, дерева и других материалов. Для возможности вращения даже при незначительном ветре лопасти нужно развести на максимальное расстояние от оси вращения.
3. Соединение лопастей с колесом. Проверка прочности крепления.
4. Монтаж поворотного механизма, необходимого для вращения лопастей от малейших дуновений ветра. По прочности лучше использовать узел из стали, чтобы он выдерживал даже ураганные воздействия.
5. Подготовка контроллера, необходимого для измерения выходной мощности.
6. Установка турбины для монтажа ветряка. Например, можно соединить крепежом уголки из металла. Готовую турбину надеть на ось вращения и выполнить статическую балансировку.
7. Подсоединение МК к устройствам, потребляющим энергию.

Читайте в предыдущей статье блога VoltBikes о выборе напряжения для электровелосипеда.

▶▷▶▷ схемы генератор свободной энергии с самозапиткой

▶▷▶▷ схемы генератор свободной энергии с самозапиткой

схемы генератор свободной энергии с самозапиткой — Генератор свободной энергии с самозапиткой своими руками wwwsylruarticle190368new_generator Cached Что случится с миром, если в каждом доме появится такой генератор ? Ответ прост, как и принцип, по которому работают генераторы свободной энергии с самозапиткой Генератор свободной энергии с самозапиткой своими руками 1skidkacompagephp?id16121 Cached Генератор свободной энергии с самозапиткой своими руками Схема генератора свободной энергии Многие в своей жизни задумывались о возможности обладания источником возобновляемой энергии Схемы Генератор Свободной Энергии С Самозапиткой — Image Results More Схемы Генератор Свободной Энергии С Самозапиткой images Генератор свободной энергии: схемы, инструкции, описание, как wwwasutpprugenerator-svobodnoj-energiihtml Cached Схемы , как собрать генератор свободной энергии хендершота, на конденсаторах, с самозапиткой — пошаговая инструкция Обзор генераторов на магнитах и Тесла Генератор с самозапиткой — amperofru amperofruelektropriborygenerator-s Cached Ещё одна разновидность рассматриваемых здесь устройств относится к старейшим вариантам схемы генерации свободной энергии Это генератор Моррея, который удается собрать посредством Электродвигатель с самозапиткой схема Генератор свободной 21ekruelektrodelektrodvigatel-s-samozapitkoj Cached Что случится с миром, если в каждом доме появится такой генератор ? Ответ прост, как и принцип, по которому работают генераторы свободной энергии с самозапиткой Тесла Генератор С Самозапиткой — promsors promsorsweeblycomhometesla-generator-s-samozapitkoj Cached Бедини схема на одну катушку Схемы , как собрать генератор свободной энергии хендершота, на конденсаторах, с самозапиткой — пошаговая инструкция Генераторы С Самозапиткой СхемыZip — raitrade raitradeweeblycombloggeneratori-s-samozapitkoj-shemizip Cached 2 Free Energy Генератор Свободной энергии с самозапиткой Но сейчас появились генераторы QEG, на которые есть схема и 2 Free Energy Генератор Свободной энергии с самозапиткой Генератор свободной энергии схема с самозапиткой tenxkkappspotcomgenerator-svobodnoy-energii-shema-s Cached Подпишитесь! Следите за новостями и будьте в курсе последних событий на нашем сайте Генератор свободной энергии Бедини с самозапиткой — YouTube wwwyoutubecom watch?vcWTssg0SbNQ Cached Free energy generator 2019 , How to make free energy from DC motor , wow amazing idea 2019 — Duration: 10:07 American Tech 1,211,754 views Генератор свободной энергии своими руками: схема fbruarticle220152generator-svobodnoy-energii-svoimi Cached Собранный генератор свободной энергии своими руками с самозапиткой устроен так, чтобы замкнуть цепь Некоторые умельцы пользуются таким способом для подзарядки аккумулятора, дающего Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 27,800

• . ..эффект
• (резонансный метод)
• ый метод) 2 4-50 318 Переходные процессы в длинных линиях 1 4-39 319 Двухпроводная линия 2 4-50 320 Мостовые схемы 2 4-50 321 RC-генератор…

• по которому работают генераторы свободной энергии с самозапиткой Тесла Генератор С Самозапиткой — promsors promsorsweeblycomhometesla-generator-s-samozapitkoj Cached Бедини схема на одну катушку Схемы
• на конденсаторах
• с самозапиткой — пошаговая инструкция Обзор генераторов на магнитах и Тесла Генератор с самозапиткой — amperofru amperofruelektropriborygenerator-s Cached Ещё одна разновидность рассматриваемых здесь устройств относится к старейшим вариантам схемы генерации свободной энергии Это генератор Моррея

схемы генератор свободной энергии с самозапиткой Картинки по запросу схемы генератор свободной энергии с самозапиткой Другие картинки по запросу схемы генератор свободной энергии с самозапиткой Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Генератор свободной энергии своими руками в с самозапиткой янв г Генератор свободной энергии своими руками в с самозапиткой такие идеи Задающий генератор с ШИМ Принципиальная Схема Генератор свободной энергии схемы, инструкции, описание, как Главная Электрооборудование Генератор Рейтинг голосов июн г Схемы , как собрать генератор свободной энергии хендершота, на конденсаторах, с самозапиткой пошаговая инструкция Обзор Видео Генератор Свободной энергии с самозапиткой Dally abajur YouTube сент г Генератор Свободной энергии с самозапиткой Dally abajur YouTube сент г ЗАРЯДНОЕ УСТРОЙСТВО с КПД ГЕНЕРАТОР СВОБОДНОЙ LuX YouTube мар г Все результаты Генераторы Свободной Энергии Схемы Новый Мир БТГГСЭ Генераторы Свободной Энергии янв г Безтопливные Генераторы Тесла, Хендершота, Романова, Канападзе, Смита, Бедини и др Принцип работы агрегатов, их схемы и Генератор с самозапиткой Как остановить счетчик электроэнергии Перейти к разделу Генераторы свободной энергии Такой блокинг генератор также требует импульс от Схема блокинг генератора СЕ на Недостатки источников Альтернативные Генератор СЕ с Генератор свободной энергии схема практическая, описание FBru fbru Образование Наука сент г Спустя десятилетие после получения патента на переменный ток, Тесла создал схему генератора свободной энергии с самозапиткой Генератор свободной энергии своими руками схема FBru fbru Домашний уют Сделай сам Похожие дек г Собранный генератор свободной энергии своими руками с самозапиткой устроен так, чтобы замкнуть цепь Некоторые умельцы Генератор свободной энергии с самозапиткой своими SYLru Похожие июн г Схема генератора свободной энергии наглядный пример того, как работают генераторы свободной энергии с самозапиткой Бестопливный генератор Хмелевского СВОБОДНАЯ ЭНЕРГИЯ birukovbizindexphp?tbestoplivnqiygeneratorhmelevskogoid Рейтинг , голосов Бестопливный генератор Хмелевского на импульсном трансформаторе от старого цветного телевизора Генератор Эффект самозапитки был получен автором случайно В заявке на Схемы генераторов свободной энергии СХЕМА СУФИАНА ЭФИРНЫЙ ГЕНЕРАТОР Обсуждение Генераторов globalwavetvforumviewtopicphp?ftstart Похожие апр г сообщение авторов Главный результат тут самозапитка в спаянной схеме , в железе! решению задачи постройка генератора свободной энергии Новые генераторы энергии Генератор с самозапиткой своими ivistroyrunovyegeneratoryenergiigeneratorssamozapitkoysvoimirukamiht Генератор свободной энергии своими руками Новые виды генераторов электроэнергии Трансгенератор, блокинг генератор, схема сборки генератора Электродвигатель с самозапиткой схема Генератор свободной Генератор свободной энергии схема практическая, описаниеСвободная энергия процесс выделения большого количества этого элемента Причем в Безтопливный генератор электроэнергии с самозапиткой hlamer нояб г Добавлено пользователем Заряд Безтопливный генератор электроэнергии с самозапиткой описание элементов схемы Сегодня в сети появилась еще одна демонстрация бестопливного генератора на Создание бестопливного генератора энергии репликация генератор Тариэля Капанадзе Скоро выложу рабочую схему контроллера Такую энергию принято называть свободной энергией по ТНТ братьев Сафроновых Особого смысла в самозапитке не вижу Практические схемы генератора свободной энергии wwwstabrovruarticlesprakticheskieskhemygeneratorasvobodnoienergii Похожие сент г Практические схемы генератора свободной энергии с самозапиткой , является изобретение свободной энергии Николы Тесла Генератор свободной энергии схема с самозапиткой glinskieru?fkhgeneratorsvobodnoyenergiishemassamozapitkoy В качестве пластины можно использовать лист меди, алюминия, любого другого нержавеющего металла, жести, нержавейки Далее с генератора Генератор свободной энергии схема вы искали АГТ Юг agtrostovruviewsantivirusygeneratorsvobodnoyenergiishema Генератор свободной энергии схема Musvid net видео генераторы свободной с самозапиткой , считается открытие вольной энергии николы тесла Делаем своими руками Генераторы Свободной Энергии ekogradmoscowrudelaemsvoimirukamigeneratorysvobodnojenergiiinstruktsi февр г Генераторы свободной энергии , схемы , инструкции, своими руками Не найдено самозапиткой генератор свободной энергии своими руками схема видео creativecastlesinccomgeneratorsvobodnoienergiisvoimirukamiskhemavideox апр г генератор свободной энергии своими руками схема видео условиях Новые генераторы энергии Генератор с самозапиткой своими Простой БТГ от Бронепоезда без купюр Проект Заряд Zaryad zaryadcom Аудиовидео записи БТГ и вечные двигатели Похожие апр г Видео работы бестопливного генератора Бронепоезда Принципиальная электрическая схема БТГ Бронепоезда Интересная статья Вера и свободная энергия Я когда то сам об этой системе самозапитки думал и хотел собрать, а тут смотрю генератор свободной энергии своими руками схема и описание от ventimarugeneratorsvobodnoienergiisvoimirukamiskhemaiopisanieotrusla мар г генератор свободной энергии своими руками схема и описание от энергии своими руками в с самозапиткой Генератор свободной энергии с самозапиткой своими Постила окт г Генератор свободной энергии с самозапиткой своими руками Схема генератора свободной энергии SYLru наталья филатова В Поисках Свободной Энергии ВКонтакте апр г Сколько не интересуюсь этой темой много схем , рассказов, недоделок, видео прочему не работает самозапитка ? вечняк подраземевать надо тот генератор или трансформатор из одного вида энергии в Схема генератора свободной энергии androidmafiaru androidmafiaruvideoGLLDBuptJk янв г Добавлено пользователем Знания Тесла Вот схема генератора свободной энергии или типа того на основании которой Старухин и К бъётся в реале создают движок с самозапиткой Генератор Бедини Принципы работы Часть АллатРаНаука Генератор Бедини Принципы работы Часть Рейтинг отзыва мая г Генератор Бедини Генератор свободной энергии Бедини Схема первой, успешной Самовращающейся машины Джона Бедини Магниторезонансный источник энергии Сайт Паяльник cxemnet Тесла Похожие июн г Схема магниторезонансного источника энергии получается что миллиампер это свободная энергия и идет на заряд батареи Состояние резонанса на одной катушке без самозапитки через диод Да и сама схема напоминает не что иное, как блокинг генератор , он же качер Архивы бтг с самозапиткой своими руками Страница из бтг с самозапиткой своими руками Главная Теги бтг с самозапиткой своими руками схемы и настройки БТГ генератора для отопления и освещения здесь на диске и Гугл Свободная энергия БТГ для отопления и освещения рабочая схема Часть вторая Высокочастотный резонансный трансформатор Тесла для wwwsergeyosetrovnarodruanalisis_Tesla_coil_html Вариантов реализации схемы получения свободной энергии может Особого смысла в самозапитке в постройке бестопливного генератора БТГ не Тег свободная энергия Электронная библиотека wwwvixriru?tagsсвободная_энергия Похожие Джон Бедини и Том Берден Генерация свободной энергии Я посмотрел на буклет, и был ошеломлен, так как это был легендарный мотор Бедини Это был моно генератор свободной энергии от , с тех пор утерянный, который включал схемы и спецификации частей, Устройства с самозапиткой SuperEnergy Блокинг генератор самозапитка Фоновое тепло свободная энергия doc Самозапитка блокинг генератора или обратная связь по питанию была приемником СЕ энергии способен дать генератору ту дополнительную энергию , которая преодалеет Более усовершенствованая схема блокинг генератора с обратной связью по питанию Бтг с самозапиткой своими рука No Film School установки Тариэля Капанадзе Этот шаровой генератор свободной энергии своими Комок на оперативном индукторе Схема генератора Капанадзе с использования Известно, что возникновению бтг с самозапиткой своими Форум РадиоКот Просмотр темы Двигатель генератор; свободная Список форумов Посиделки у Кота МЯЯЯУ! окт г сообщений авторов если эл двигатель вращает генератор , то он может перейти на самозапитку генератор этого двигателя и лишнюю энергию МоторГенераторы, Ротоверторы RealStrannikcom Бестопливный генератор Мотор Дяди Васи своими руками а попытки словить резонанс и энергия из великого нечто это не от большого ума ни кто и не говорит что просто, и схемы для коллекции и понимания ведь за схемами конкретные устройства а это уже детали Форум свободной энергии Генераторы свободной энергии схема эта карта обновлена edwardsgymruheaderphp?jngeneratorisvobodnoyenergiishema Схемы , на конденсаторах, с самозапиткой пошаговая инструкция, как собрать генератор свободной энергии хендершота Поскольку медь и алюминий Вас приветствует телеканал НПО Лаборатория К, постоянно mtvkanalsuappТехнологииТесла Похожие Знание о свободной энергии скрывается от людей, буквально истребляются Подробное пояснение по схеме генератора СЕ Кулабухов подробно поясняет схему работы предыдущей установки, работающей на самозапитке , Бестопливный генератор Капанадзе Фишкинет авг г Генератор свободной энергии ТКапанадзе КВт свободной энергии Примерная схема устройства своими руками, сделай сам разности длительности звучания резонаторов, происходила самозапитка СЕ устройства risccuaindexfilespagehtm Похожие За основу была взята схема Дона Смита и патент Николы Тесла Для самозапитки необходимо намотать трансформатор с двумя вторичными обмотками Провели несколько экспериментов с генератором свободной энергии , Самозапиткой поиск по видео на DomaVideoRu ДомаВидеоРу domavideoru?poiskvideoСамозапиткойstrCBQQAA Фонарик АКУЛА W с самозапиткой СХЕМА DomaVideoRu Frее Еnеrgу Генератор Свободной энергии с самозапиткой от акulа DomaVideo Бестопливный генератор свободной энергии Мидгардинфо янв г Бестопливный генератор на свободной энергии Edward_Lee Итак, начнем наше описание с демонстрации принципиальной схемы и ЗАРЯДНОЕ УСТРОЙСТВО КПД ГЕНЕРАТОР СВОБОДНОЙ zaryadnoeustroystvogeneratorCXBq_tHVe мар г Добавлено пользователем LuX ШИМ генератор Обзор на генератор qEbSci Общая схема Бестопливный генератор свободной энергии своими руками Бестопливный генератор свободной энергии своими руками Преобразователь импульсный Принципиальная Схема , Electronics Projects, Руководство по сборке генератора свободной энергии Docs Похожие Свободная энергия схемы генератора вышивка скачай схему Генератор свободной энергии с самозапиткой dally Генератор свободной Генератор свободной энергии схема с самозапиткой тест схемы tenxkkappspotcomgeneratorsvobodnoyenergiishemassamozapitkoyhtml Генератор свободной энергии схема с самозапиткой схему с самозапиткой для Схема устройства Последний раз редактировалось Энергия СХЕМА схема генератора акула risalire Disqus Похожие Схема генератора свободной энергии просмотров Кольцо на самозапитке , генератор Акулы Бестопливный генератор электроэнергии Генератор свободной энергии с самозапиткой Домашние хитрости gameekrugeneratorsvobodnojenergiissamozapitkoj Разное LIKE Генератор свободной энергии с самозапиткой цитата Потомки тебя на хуй пошлюттаких видео хоть жопой жуй схемы нет ни кто не Получение свободной энергии своими руками эфир как источник Электропроводка и электросхемы Рейтинг , голоса Что представляет собой свободная энергия ? В чем заключается принцип ее получения и как можно самостоятельно собрать генератор Тесла в Свободной энергии схема справки на учебу asbioru?jnsvobodnoyenergiishema Картинки по запросу свободной энергии схема Схемы , как собрать генератор свободной энергии хендершота, с самозапиткой пошаговая Схема генератора свободной энергии วิดีโอภาพยนตร์ หน้าแรก วิทยาศาสตร์และเทคโนโลยี Схема генератора свободной энергии Video Player Старухин и К бъётся в реале создают движок с самозапиткой Пояснения к фильтрации результатов Мы скрыли некоторые результаты, которые очень похожи на уже представленные выше Показать скрытые результаты Вместе с схемы генератор свободной энергии с самозапиткой часто ищут домашний генератор свободной энергии электронные схемы свободной энергии практические схемы генераторов свободной энергии генератор свободной энергии на магнитах генератор свободной энергии купить магнитный генератор свободной энергии генератор хендершота купить магнитный генератор своими руками Ссылки в нижнем колонтитуле Россия Подробнее Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Переводчик Фото Покупки Ещё Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

. ..эффект (резонансный метод) 2 4-50 318 Переходные процессы в длинных линиях 1 4-39 319 Двухпроводная линия 2 4-50 320 Мостовые схемы 2 4-50 321 RC-генератор…

Изготовление генератора с автономным питанием | Проекты самодельных схем

Генератор с автономным питанием — это постоянно работающее электрическое устройство, предназначенное для бесконечной работы и непрерывного производства электроэнергии, которая обычно больше по величине, чем входной источник питания, через который он работает.

Кто бы не хотел, чтобы мотор-генератор с автономным питанием работал дома и питал желаемые бытовые приборы без остановки, абсолютно бесплатно. Мы обсудим детали нескольких таких схем в этой статье.

Энтузиаст свободной энергии из Южной Африки, который не хочет раскрывать свое имя, щедро поделился подробностями своего твердотельного автономного генератора со всеми заинтересованными исследователями свободной энергии.

Когда система используется с инверторной схемой, выходная мощность генератора составляет около 40 Вт.

Система может быть реализована в нескольких различных конфигурациях.

Первая версия, обсуждаемая здесь, способна одновременно заряжать три батареи 12, а также поддерживать генератор для постоянной непрерывной работы (пока, конечно, батареи не потеряют свою способность зарядки/разрядки)

Предлагаемый генератор с автономным питанием предназначен для работы днем ​​и ночью, обеспечивая непрерывную подачу электроэнергии, как и наши солнечные панели.

Первоначальный блок был сконструирован с использованием 4 катушек в качестве статора и центрального ротора с 5 магнитами, встроенными по окружности, как показано ниже:

Показанная красная стрелка указывает на регулируемый зазор между ротором и катушками, который может изменяется путем ослабления гайки, а затем перемещения узла катушки ближе или дальше от магнитов статора для получения желаемых оптимизированных выходных сигналов. Зазор может быть от 1 мм до 10 мм.

Узел ротора и механизм должны быть чрезвычайно точными с точки зрения их выравнивания и легкости вращения, и поэтому должны быть изготовлены с использованием прецизионных станков, таких как токарный станок.

Материал, используемый для этого, может быть прозрачным акрилом, и сборка должна включать 5 наборов по 9 магнитов, закрепленных внутри цилиндрической трубы, подобной полостям, как показано на рисунке.

Верхнее отверстие этих 5 цилиндрических барабанов защищено пластиковыми кольцами, извлеченными из тех же цилиндрических труб, чтобы гарантировать, что магниты будут плотно зафиксированы в соответствующих положениях внутри цилиндрических полостей.

Очень скоро 4 катушки были увеличены до 5, в которых новая добавленная катушка имела три независимых обмотки. Конструкции будут пониматься постепенно, когда мы пройдемся по различным принципиальным схемам и объясним, как работает генератор. Первую принципиальную схему можно увидеть ниже.

Батарея, обозначенная буквой «А», питает цепь. Ротор «С», состоящий из 5 магнитов, вручную перемещается так, что один из магнитов приближается к катушкам.

Набор катушек «B» включает в себя 3 независимые обмотки на одном центральном сердечнике, и магнит, проходящий мимо этих трех катушек, генерирует внутри них небольшой ток.

Ток в катушке номер «1» проходит через резистор «R» в базу транзистора, заставляя его включиться. Энергия, проходящая через катушку транзистора «2», позволяет ей превратиться в магнит, который толкает диск ротора «С» на своем пути, вызывая вращательное движение ротора.

Это вращение одновременно индуцирует обмотку тока «3», которая выпрямляется через синие диоды и передается обратно для зарядки батареи «А», восполняя почти весь ток, потребляемый этой батареей.

Как только магнит внутри ротора «С» отходит от катушек, транзистор выключается, восстанавливая за короткое время напряжение на коллекторе вблизи линии питания +12 Вольт.

Истощает ток катушки «2». Из-за расположения катушек напряжение на коллекторе увеличивается примерно до 200 вольт и выше.

Однако этого не происходит, потому что выход подключен к пяти последовательным батареям, которые снижают нарастающее напряжение в соответствии с их общим номиналом.

Аккумуляторы имеют последовательное напряжение приблизительно 60 вольт (что объясняет, почему был встроен мощный быстродействующий высоковольтный транзистор MJE13009). диод начинает включаться, высвобождая электричество, накопленное в катушке, в аккумуляторную батарею. Этот импульс тока проходит через все 5 батарей, заряжая каждую из них. Проще говоря, это представляет собой схему генератора с автономным питанием.0003

В прототипе в качестве нагрузки для длительных неустанных испытаний использовался 12-вольтовый 150-ваттный инвертор, освещающий 40-ваттную сетевую лампу: приемные катушки:

Катушки «B», «D» и «E» активируются одновременно тремя отдельными магнитами. Электроэнергия, генерируемая всеми тремя катушками, передается на 4 синих диода для производства постоянного тока, который применяется для зарядки батареи «А», питающей цепь.

Дополнительный вход в приводную батарею в результате добавления 2 дополнительных приводных катушек к статору позволяет машине стабильно работать в виде машины с автономным питанием, бесконечно поддерживая напряжение батареи «А».

Единственной движущейся частью этой системы является ротор диаметром 110 мм, представляющий собой акриловый диск толщиной 25 мм, установленный на шарикоподшипниковом механизме, извлеченном из выброшенного жесткого диска вашего компьютера. Комплектация выглядит следующим образом:

На изображениях диск кажется полым, однако на самом деле это твердый, кристально чистый пластик. Отверстия просверлены на диске в пяти местах, равномерно распределенных по всей окружности, то есть с шагом 72 градуса.

5 первичных отверстий, просверленных на диске, предназначены для удержания магнитов, которые находятся в группах по девять круглых ферритовых магнитов. Каждый из них имеет диаметр 20 мм и высоту 3 мм, образуя стопки магнитов общей высотой 27 мм в длину и диаметром 20 мм. Эти стопки магнитов размещены таким образом, что их северные полюса выступают наружу.

После того, как магниты установлены, ротор помещается внутрь полоски пластиковой трубы, чтобы плотно зафиксировать магниты на месте во время быстрого вращения диска. Пластиковая труба зажимается ротором с помощью пяти крепежных болтов с потайными головками.

Катушки катушки имеют длину 80 мм и диаметр конца 72 мм. Средний шпиндель каждого змеевика изготовлен из пластиковой трубы длиной 20 мм с внешним и внутренним диаметром 16 мм. с толщиной стенок 2 мм.

После завершения намотки катушки этот внутренний диаметр заполняется рядом сварочных стержней со снятым сварочным покрытием. Впоследствии они обволакиваются полиэфирной смолой, но отличной альтернативой может стать и цельный брусок из мягкого железа:

Три жилы проволоки, составляющие катушки «1», «2» и «3», имеют диаметр 0,7 мм и наматываются друг на друга перед намоткой на катушку «В». Этот метод бифилярной намотки создает намного более тяжелый композитный жгут проводов, который можно эффективно просто намотать на катушку. Намотчик, показанный выше, работает с патроном, чтобы удерживать сердечник катушки для обеспечения намотки, тем не менее, можно использовать любой тип основного намотчика.

Конструктор выполнил скручивание проволоки, натянув 3 пряди проволоки, каждая из которых берет свое начало от независимой катушки 500-граммового пучка.

Три жилы плотно закреплены на каждом конце, провода прижаты друг к другу на каждом конце с трехметровым расстоянием между зажимами. После этого провода закрепляют в центре и приписывают 80 витков к миделю. Это позволяет сделать 80 витков для каждого из двух 1,5-метровых пролетов, расположенных между зажимами.

Набор скрученных или намотанных проводов наматывается на временную катушку, чтобы сохранить его в чистоте, потому что это скручивание необходимо повторить еще 46 раз, поскольку все содержимое катушек с проволокой потребуется для одной композитной катушки:

Следующие 3 метра трех проводов затем зажимаются и 80 витков наматываются в среднее положение, но в этом случае витки располагаются в противоположном направлении. Даже сейчас реализованы точно такие же 80 витков, но если предыдущая обмотка была «по часовой стрелке», то эта обмотка переворачивается «против часовой стрелки».

Это особое изменение направления витков обеспечивает полный ассортимент витых проводов, в которых направление витка становится противоположным через каждые 1,5 метра по всей длине. Так устроен серийно выпускаемый литцендрат.

Этот особенный набор скрученных проводов с великолепным внешним видом теперь используется для намотки катушек. В одном фланце катушки, точно возле средней трубки и сердечника, просверливается отверстие, и через него вставляется начало проволоки. Затем проволоку с силой сгибают под углом 90 градусов и наматывают на вал катушки, чтобы начать намотку катушки.

Намотка пучка проводов выполняется с большой осторожностью рядом друг с другом по всему валу катушки, и вы увидите 51 номер намотки вокруг каждого слоя, а следующий слой наматывается прямо поверх этого самого первого слоя, идя снова вернуться к началу. Убедитесь, что витки этого второго слоя располагаются точно над верхней частью обмотки под ними.

Это может быть несложно, поскольку пакет проводов достаточно толстый, чтобы его можно было легко разместить. Если хотите, вы можете попробовать обернуть первый слой толстой белой бумагой, чтобы второй слой был отчетливым при переворачивании. Вам потребуется 18 таких слоев, чтобы закончить катушку, которая в конечном итоге будет весить 1,5 кг, а готовая сборка может выглядеть примерно так, как показано ниже: up предназначен для создания фантастической магнитной индукции на двух других катушках всякий раз, когда на одну из катушек подается напряжение питания.

Эта обмотка в настоящее время включает катушки 1,2 и 3 принципиальной схемы. Вам не нужно постоянно беспокоиться о маркировке концов каждой жилы провода, поскольку вы можете легко идентифицировать их с помощью обычного омметра, проверив непрерывность на концах определенных проводов.

Катушка 1 может использоваться как пусковая катушка, которая будет включать транзистор в нужные периоды времени. Катушка 2 может быть управляющей катушкой, на которую подается питание от транзистора, а катушка 3 может быть одной из первых выходных катушек:

Катушки 4 и 5 представляют собой прямые пружинные катушки, которые подключены параллельно катушке привода 2. Они помогают усилить привод и поэтому важны. Катушка 4 имеет сопротивление постоянному току 19 Ом, а сопротивление катушки 5 может составлять около 13 Ом.

Тем не менее, в настоящее время ведутся исследования, чтобы определить наиболее эффективное расположение катушек для этого генератора, и, возможно, дополнительные катушки могут быть идентичны первой катушке, катушке «B», и все три катушки прикреплены таким же образом, и Управляющая обмотка на каждой катушке управляется одним высокоэффективным быстродействующим переключающим транзистором. Нынешняя установка выглядит так:

Вы можете игнорировать показанные порталы, так как они были включены только для изучения различных способов активации транзистора.

В настоящее время катушки 6 и 7 (каждая по 22 Ом) работают как дополнительные выходные катушки, подключенные параллельно выходной катушке 3, каждая из которых состоит из 3 витков и имеет сопротивление 4,2 Ом. Они могут быть с воздушным сердечником или с твердым железным сердечником.

При тестировании выяснилось, что вариант с воздушным сердечником работает чуть лучше, чем с железным сердечником. Каждая из этих двух катушек состоит из 4000 витков, намотанных на катушки диаметром 22 мм с использованием 0,7 мм (AWG # 21 или swg 22) суперэмалированного медного провода. Все катушки имеют одинаковые характеристики провода.

Используя эту установку катушки, прототип мог работать без остановок около 21 дня, поддерживая постоянное напряжение приводной батареи на уровне 12,7 вольт. Через 21 день система была остановлена ​​для некоторых модификаций и снова испытана с использованием совершенно новой компоновки.

В конструкции, продемонстрированной выше, ток, проходящий от аккумуляторной батареи в цепь, фактически составляет 70 миллиампер, что при 12,7 вольт дает входную мощность 0,89 Вт. Выходная мощность составляет примерно около 40 Вт, что подтверждает КПД 45.

За исключением трех дополнительных аккумуляторов на 12 В, которые дополнительно заряжаются одновременно. Результаты действительно кажутся чрезвычайно впечатляющими для предложенной схемы.

Метод привода использовался Джоном Бедини так много раз, что создатель решил поэкспериментировать с подходом Джона к оптимизации для достижения максимальной эффективности. Тем не менее, он обнаружил, что в конечном итоге полупроводник с эффектом Холла, специально выровненный с магнитом, дает наиболее эффективные результаты.

Дальнейшие исследования продолжаются, и на данный момент выходная мощность достигла 60 Вт. Это выглядит поистине потрясающе для такой крошечной системы, особенно когда вы видите, что она не включает реалистичный ввод. Для этого следующего шага мы уменьшаем батарею до одной. Настройка показана ниже:

В этой настройке на катушку «B» также подаются импульсы от транзистора, а выходной сигнал катушек вокруг ротора теперь направляется на выходной инвертор.

Здесь приводная батарея удалена и заменена маломощным 30-вольтовым трансформатором и диодом. Это, в свою очередь, управляется с выхода инвертора. Небольшое вращательное усилие ротора создает достаточный заряд на конденсаторе, чтобы система могла запускаться без какой-либо батареи. Выходная мощность для этой текущей установки может достигать 60 Вт, что является потрясающим улучшением на 50%.

3 12-вольтовые батареи также сняты, и схема может легко работать, используя только одну батарею. Непрерывная выходная мощность от одиночной батареи, которая никоим образом не требует внешней подзарядки, кажется большим достижением.

Следующим усовершенствованием является схема, включающая датчик Холла и полевой транзистор. Датчик Холла расположен точно на одной линии с магнитами. Это означает, что датчик помещается между одной из катушек и магнитом ротора. У нас есть зазор 1 мм между датчиком и ротором. На следующем изображении показано, как именно это нужно сделать:

Еще один вид сверху, когда катушка находится в правильном положении:

Эта схема демонстрировала невероятную непрерывную мощность в 150 Вт при использовании трех 12-вольтовых батарей. Первая батарея помогает питать схему, а вторая заряжается через три диода, подключенных параллельно, чтобы увеличить передачу тока для заряжаемой батареи.

Переключатель DPDT «RL1» меняет местами соединения батареи каждые пару минут с помощью показанной ниже схемы. Эта операция позволяет обеим батареям постоянно оставаться полностью заряженными.

Ток перезарядки также проходит через второй набор из трех параллельных диодов, заряжающих третью 12-вольтовую батарею. Эта 3-я батарея управляет инвертором, через который проходит предполагаемая нагрузка. Тестовая нагрузка, используемая для этой установки, представляла собой 100-ваттную лампочку и 50-ваттный вентилятор.

Датчик Холла переключает NPN-транзистор, однако практически любой быстродействующий транзистор, например BC109 или 2N2222 BJT, будет работать очень хорошо. Вы поймете, что все катушки в этот момент управляются полевым транзистором IRF840. Реле, используемое для переключения, относится к типу с фиксацией, как указано в этой конструкции:

И он питается от таймера IC555N с малым током, как показано ниже:

Синие конденсаторы выбраны для переключения конкретного фактического реле, которое используется в цепи. Они кратковременно позволяют реле включаться и выключаться каждые пять минут или около того. Резисторы номиналом 18 кОм над конденсаторами расположены так, чтобы разрядить конденсатор в течение пяти минут, когда таймер находится в выключенном состоянии.

Однако, если вы не хотите иметь это переключение между батареями, вы можете просто настроить его следующим образом:

При таком расположении батарея, питающая инвертор, подключенный к нагрузке, имеет более высокую емкость. Хотя создатель использовал пару батарей по 7 Ач, можно использовать любую обычную 12-вольтовую батарею для скутеров на 12 ампер-часов.

В основном одна из катушек используется для подачи тока на выходную батарею и одна оставшаяся катушка, которая может быть частью основной трехжильной катушки. Это принято подавать напряжение питания непосредственно на приводной аккумулятор.

Диод 1N5408 рассчитан на 100 В, 3 А. Диоды без значения могут быть любыми диодами, такими как диод 1N4148. Концы катушек, соединенные с полевым транзистором IRF840, физически установлены по окружности ротора.

Таких катушек можно найти 5 шт. Те, которые имеют серый цвет, показывают, что крайние правые три катушки состоят из отдельных жил основной 3-проводной составной катушки, уже рассмотренной в наших предыдущих схемах.

Несмотря на то, что мы видели использование трехжильной витой проволоки для переключения в стиле Бедини, встроенного как для привода, так и для вывода, в конечном итоге было сочтено ненужным включать этот тип катушки.

Следовательно, обычная спиральная катушка, состоящая из 1500 граммов эмалированной медной проволоки диаметром 0,71 мм, оказалась столь же эффективной. Дальнейшие эксперименты и исследования помогли разработать следующую схему, которая работала даже лучше, чем предыдущие версии:

В этой усовершенствованной конструкции используется 12-вольтовое реле без фиксации. Реле рассчитано на потребление около 100 миллиампер при 12 вольтах.

Включение резистора на 75 Ом или 100 Ом последовательно с катушкой реле помогает снизить потребление до 60 миллиампер.

Он потребляется только половину времени в периоды работы, потому что он остается нерабочим, пока его контакты находятся в Н/З положении. Как и в предыдущих версиях, эта система работает неограниченное время без каких-либо проблем.

Автор: Патрик Дж. Келли

Обратная связь от одного из преданных читателей этого блога, г-на Тамала Индики

Уважаемый сэр Swagatam,

Большое спасибо за ваш ответ, и я благодарен вам за то, что подбодрил меня. Когда вы обратились ко мне с такой просьбой, я уже установил еще 4 катушки для моего маленького двигателя Бедини, чтобы сделать его все более и более эффективным. Но я не мог создать схемы Бедини с транзисторами для этих 4 катушек, так как не мог купить оборудование.

Но мой двигатель Бедини по-прежнему работает с предыдущими 4 катушками, даже если есть небольшое сопротивление ферритовых сердечников недавно присоединенных других четырех катушек, поскольку эти катушки ничего не делают, а просто сидят вокруг моего маленького магнитного ротора. Но мой мотор все еще может заряжать аккумулятор 12 В 7 А, когда я езжу на нем с батареями 3,7.

По вашей просьбе прилагаю видео ролик моего мотора бедини и советую посмотреть его до конца т.к. в начале вольтметр показывает Заряд аккумулятора 13,6В а после запуска мотора оно поднимается до 13,7В и через каких-то 3-4 минуты поднимается до 13,8В.

Я использовал небольшие батареи на 3,7 В для питания моего маленького двигателя Бедини, и это хорошо доказывает эффективность двигателя Бедини. В моем двигателе 1 катушка является бифилярной катушкой, а другие 3 катушки запускаются тем же триггером этой бифилярной катушки, и эти три катушки увеличивают энергию двигателя, выдавая еще несколько импульсов катушки при ускорении ротора магнита. . В этом секрет моего Маленького Мотора Бедини, поскольку я соединил катушки в параллельном режиме.

Я уверен, что когда я использую другие 4 катушки с цепями бедини, мой двигатель будет работать более эффективно, а магнитный ротор будет вращаться с огромной скоростью.

Я пришлю вам еще один видеоклип, когда закончу создание цепей Бедини.

С уважением!

Thamal Indika

Результаты практических испытаний

Представлен бестопливный гравитационный электрогенератор Ozzog | Новости

Пожалуйста, войдите, чтобы оставить отзыв.

Как работает генератор?

Генераторы — это полезные устройства, которые обеспечивают подачу электроэнергии во время отключения электроэнергии и предотвращают прерывание повседневной деятельности или прерывание деловых операций. Генераторы доступны в различных электрических и физических конфигурациях для использования в различных приложениях. В следующих разделах мы рассмотрим, как работает генератор, основные компоненты генератора и как генератор работает в качестве вторичного источника электроэнергии в жилых и промышленных помещениях.

Как работает генератор?

Электрический генератор — это устройство, которое преобразует механическую энергию, полученную от внешнего источника, в электрическую энергию на выходе.

Важно понимать, что генератор на самом деле не «создает» электрическую энергию. Вместо этого он использует подводимую к нему механическую энергию для принудительного перемещения электрических зарядов, присутствующих в проводе его обмоток, через внешнюю электрическую цепь. Этот поток электрических зарядов составляет выходной электрический ток, подаваемый генератором. Этот механизм можно понять, если рассматривать генератор как аналог водяного насоса, который вызывает поток воды, но фактически не «создает» воду, протекающую через него.

Современный генератор работает на принципе электромагнитной индукции, открытом Майклом Фарадеем в 1831-32 гг. Фарадей обнаружил, что описанный выше поток электрических зарядов может быть вызван перемещением электрического проводника, такого как проволока, содержащая электрические заряды, в магнитном поле. Это движение создает разность потенциалов между двумя концами провода или электрического проводника, что, в свою очередь, вызывает протекание электрических зарядов, генерируя электрический ток.

Основные компоненты генератора

Основные компоненты электрогенератора можно в целом классифицировать следующим образом:

• Двигатель
• Генератор
• Топливная система
• Регулятор напряжения
• Системы охлаждения и выпуска
• Система смазки
• Зарядное устройство
• Панель управления
• Основная сборка/рама

Описание основных компонентов генератора приведено ниже.

Двигатель

Двигатель является источником входной механической энергии для генератора. Размер двигателя прямо пропорционален максимальной выходной мощности, которую может обеспечить генератор. Есть несколько факторов, которые необходимо учитывать при оценке двигателя вашего генератора. Следует проконсультироваться с производителем двигателя для получения полных технических характеристик двигателя и графиков технического обслуживания.

(a) Тип используемого топлива. Генераторные двигатели работают на различных видах топлива, таких как дизельное топливо, бензин, пропан (в сжиженной или газообразной форме) или природный газ. Двигатели меньшего размера обычно работают на бензине, а двигатели большего размера работают на дизельном топливе, сжиженном пропане, пропановом газе или природном газе. Некоторые двигатели также могут работать на двух видах топлива: дизельном и газовом.

(b) Двигатели с верхним расположением клапанов (OHV) по сравнению с двигателями без OHV. Двигатели с верхним расположением клапанов отличаются от других двигателей тем, что впускной и выпускной клапаны двигателя расположены в головке цилиндра двигателя, а не установлены на двигателе. блокировать. Двигатели с верхним расположением клапанов имеют ряд преимуществ перед другими двигателями, например:

• Компактный дизайн
• Упрощенный рабочий механизм
• Прочность
• Удобен в работе
• Низкий уровень шума при работе
• Низкий уровень выбросов

Однако двигатели с верхним расположением клапанов также дороже других двигателей.

(c) Чугунная гильза (CIS) в цилиндре двигателя – CIS представляет собой накладку в цилиндре двигателя. Снижает износ и обеспечивает долговечность двигателя. Большинство двигателей с верхним расположением клапанов оснащены CIS, но важно проверить эту функцию в двигателе генератора. CIS — недорогая функция, но она играет важную роль в долговечности двигателя, особенно если вам нужно использовать генератор часто или в течение длительного времени.

Генератор

Генератор переменного тока, также известный как «генератор», представляет собой часть генератора, которая вырабатывает электрическую мощность на основе механического входа, поступающего от двигателя. Он содержит сборку неподвижных и подвижных частей, заключенных в корпус. Компоненты работают вместе, вызывая относительное движение между магнитным и электрическим полями, что, в свою очередь, генерирует электричество.

(a) Статор – это неподвижный компонент. Он содержит набор электрических проводников, намотанных в витках на железный сердечник.

(b) Ротор/Якорь – это подвижный компонент, создающий вращающееся магнитное поле одним из следующих трех способов:

(i) Индукционный генератор. Известны как бесщеточные генераторы переменного тока, которые обычно используются в больших генераторах.
(ii) Постоянные магниты — обычно используются в небольших генераторах переменного тока.
(iii) С помощью возбудителя. Возбудитель представляет собой небольшой источник постоянного тока (DC), который питает ротор через узел токопроводящих контактных колец и щеток.

Ротор создает движущееся магнитное поле вокруг статора, которое индуцирует разность потенциалов между обмотками статора. Это производит переменный ток (AC) на выходе генератора.

Ниже приведены факторы, которые необходимо учитывать при оценке генератора переменного тока генератора:

(a) Металлический корпус в сравнении с пластиковым. Цельнометаллическая конструкция обеспечивает долговечность генератора переменного тока. Пластиковые корпуса со временем деформируются, что приводит к оголению движущихся частей генератора. Это увеличивает износ и, что более важно, опасно для пользователя.

(b) Шариковые подшипники по сравнению с игольчатыми подшипниками. Шариковые подшипники предпочтительнее и служат дольше.

(c) Бесщеточная конструкция. Генератор переменного тока, в котором не используются щетки, требует меньше обслуживания, а также производит более чистую энергию.

Топливная система

Объем топливного бака обычно достаточен для поддержания работы генератора в среднем от 6 до 8 часов. В случае небольших генераторных установок топливный бак является частью основания генератора или устанавливается на верхней части рамы генератора. Для коммерческого применения может потребоваться установка внешнего топливного бака. Все такие установки подлежат утверждению Департаментом городского планирования. Щелкните следующую ссылку для получения дополнительной информации о топливных баках для генераторов.

К общим характеристикам топливной системы относятся следующие:

(a) Соединение трубопровода от топливного бака к двигателю. Подающая линия направляет топливо из бака в двигатель, а обратная линия направляет топливо из двигателя в бак.

(b) Вентиляционная трубка топливного бака. Топливный бак имеет вентиляционную трубку для предотвращения повышения давления или вакуума во время заправки и опорожнения бака. При заправке топливного бака следите за металлическим контактом между заправочным пистолетом и топливным баком, чтобы избежать искрения.

(c) Перепускной штуцер от топливного бака к сливной трубе – Это необходимо для того, чтобы любой перелив во время заправки бака не привел к проливанию жидкости на генераторную установку.

(d) Топливный насос – перекачивает топливо из основного бака хранения в расходный бак. Топливный насос обычно имеет электрический привод.

(e) Топливный водоотделитель/топливный фильтр — отделяет воду и посторонние частицы от жидкого топлива для защиты других компонентов генератора от коррозии и загрязнения.

(f) Топливная форсунка – распыляет жидкое топливо и впрыскивает необходимое количество топлива в камеру сгорания двигателя.

Регулятор напряжения
Как видно из названия, этот компонент регулирует выходное напряжение генератора. Механизм описан ниже для каждого компонента, который играет роль в циклическом процессе регулирования напряжения.

(1) Регулятор напряжения: преобразование переменного напряжения в постоянный ток. Регулятор напряжения потребляет небольшую часть выходного переменного напряжения генератора и преобразует его в постоянный ток. Затем регулятор напряжения подает этот постоянный ток на набор вторичных обмоток статора, известных как обмотки возбуждения.

(2) Обмотки возбудителя: преобразование постоянного тока в переменный ток. Обмотки возбудителя теперь работают аналогично первичным обмоткам статора и генерируют небольшой переменный ток. Обмотки возбудителя подключены к устройствам, известным как вращающиеся выпрямители.

(3) Вращающиеся выпрямители: преобразование переменного тока в постоянный – они выпрямляют переменный ток, генерируемый обмотками возбудителя, и преобразуют его в постоянный ток. Этот постоянный ток подается на ротор/якорь для создания электромагнитного поля в дополнение к вращающемуся магнитному полю ротора/якоря.

(4) Ротор/якорь: преобразование постоянного тока в переменное напряжение. Ротор/якорь теперь индуцирует большее переменное напряжение на обмотках статора, которое генератор теперь производит как большее выходное переменное напряжение.

Этот цикл продолжается до тех пор, пока генератор не начнет выдавать выходное напряжение, эквивалентное его полной рабочей мощности. По мере увеличения выходной мощности генератора регулятор напряжения производит меньший постоянный ток. Как только генератор достигает полной рабочей мощности, регулятор напряжения достигает состояния равновесия и вырабатывает постоянный ток, достаточный для поддержания выходной мощности генератора на полном рабочем уровне.

При добавлении нагрузки к генератору его выходное напряжение немного падает. Это приводит в действие регулятор напряжения, и начинается описанный выше цикл. Цикл продолжается до тех пор, пока выходная мощность генератора не достигнет исходной полной рабочей мощности.

Система охлаждения и выпуска
(а) Система охлаждения
Постоянное использование генератора приводит к нагреву его различных компонентов. Очень важно иметь систему охлаждения и вентиляции для отвода тепла, образующегося в процессе.

Необработанная/пресная вода иногда используется в качестве охлаждающей жидкости для генераторов, но в основном это ограничивается конкретными ситуациями, такими как небольшие генераторы в городских условиях или очень большие агрегаты мощностью более 2250 кВт и выше. Водород иногда используется в качестве хладагента для обмоток статора крупных генераторных установок, поскольку он более эффективно поглощает тепло, чем другие хладагенты. Водород отводит тепло от генератора и передает его через теплообменник во вторичный контур охлаждения, который содержит деминерализованную воду в качестве хладагента. Вот почему рядом с очень крупными генераторами и небольшими электростанциями часто стоят большие градирни. Для всех других распространенных применений, как жилых, так и промышленных, стандартный радиатор и вентилятор устанавливаются на генератор и работают как первичная система охлаждения.

Необходимо ежедневно проверять уровень охлаждающей жидкости генератора. Систему охлаждения и насос сырой воды следует промывать через каждые 600 часов, а теплообменник следует чистить через каждые 2400 часов работы генератора. Генератор следует размещать в открытом и проветриваемом помещении с достаточным притоком свежего воздуха. Национальный электротехнический кодекс (NEC) предписывает, чтобы со всех сторон генератора оставалось минимальное пространство в 3 фута, чтобы обеспечить свободный поток охлаждающего воздуха.

(б) Выхлопная система
Выхлопные газы генератора ничем не отличаются от выхлопных газов любого другого дизельного или бензинового двигателя и содержат высокотоксичные химические вещества, с которыми необходимо правильно обращаться. Следовательно, необходимо установить соответствующую выхлопную систему для удаления выхлопных газов. Этот момент нельзя не подчеркнуть, поскольку отравление угарным газом остается одной из наиболее распространенных причин смерти в районах, пострадавших от ураганов, потому что люди, как правило, даже не думают об этом, пока не становится слишком поздно.

Выхлопные трубы обычно изготавливаются из чугуна, кованого железа или стали. Они должны быть отдельно стоящими и не должны поддерживаться двигателем генератора. Выхлопные трубы обычно крепятся к двигателю с помощью гибких соединителей, чтобы свести к минимуму вибрации и предотвратить повреждение выхлопной системы генератора. Выхлопная труба выходит наружу и ведет от дверей, окон и других отверстий в дом или здание. Вы должны убедиться, что выхлопная система вашего генератора не соединена с выхлопной системой любого другого оборудования. Вам также следует проконсультироваться с местными городскими постановлениями, чтобы определить, нужно ли для работы вашего генератора получать разрешение от местных властей, чтобы убедиться, что вы соблюдаете местные законы и защищаете от штрафов и других санкций.

Система смазки
Поскольку генератор содержит движущиеся части двигателя, ему требуется смазка для обеспечения долговечности и бесперебойной работы в течение длительного периода времени. Двигатель генератора смазывается маслом, хранящимся в насосе. Вы должны проверять уровень смазочного масла каждые 8 ​​часов работы генератора. Вы также должны проверять наличие утечек смазки и заменять смазочное масло каждые 500 часов работы генератора.

Зарядное устройство
st e художественная функция генератора работает от батареи. Зарядное устройство батареи поддерживает заряд батареи генератора, подавая на нее точное «плавающее» напряжение. Если плавающее напряжение очень низкое, аккумулятор останется недозаряженным. Если плавающее напряжение очень высокое, это сократит срок службы батареи. Зарядные устройства обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Они также полностью автоматические и не требуют каких-либо регулировок или изменений настроек. Выходное напряжение постоянного тока зарядного устройства установлено на уровне 2,33 В на элемент, что является точным значением плавающего напряжения для свинцово-кислотных аккумуляторов. Зарядное устройство имеет изолированный выход постоянного напряжения, который мешает нормальному функционированию генератора.

Панель управления
Это пользовательский интерфейс генератора, содержащий положения для электрических розеток и органов управления. В следующей статье приведены дополнительные сведения о панели управления генератора. Различные производители предлагают различные функции в панелях управления своих устройств. Некоторые из них упомянуты ниже.

(a) Электрический запуск и отключение — панели управления автоматическим запуском автоматически запускают генератор при отключении электроэнергии, контролируют работу генератора и автоматически выключают агрегат, когда он больше не нужен.

(b) Датчики двигателя. Различные датчики показывают важные параметры, такие как давление масла, температура охлаждающей жидкости, напряжение аккумуляторной батареи, скорость вращения двигателя и продолжительность работы. Постоянное измерение и контроль этих параметров обеспечивает встроенную функцию отключения генератора, когда какой-либо из них превышает соответствующие пороговые уровни.

(c) Генераторные датчики – На панели управления также есть счетчики для измерения выходного тока и напряжения, а также рабочей частоты.

(d) Другие органы управления — среди прочего, переключатель фаз, переключатель частоты и переключатель управления двигателем (ручной режим, автоматический режим).

Основной узел/рама

Все генераторы, как переносные, так и стационарные, имеют специальные корпуса, обеспечивающие структурную поддержку основания. Рама также позволяет заземлить генератор в целях безопасности.

Обязательное руководство для электронной промышленности

В эпоху «сделай сам» (сделай сам) кто не возражал бы установить генератор с автономным питанием для работы на рабочем месте или дома? Помимо того, что автономный генератор прост в использовании и конструкции, он эффективен благодаря своему чистому источнику энергии. Более того, вся установка бесплатна и может работать непрерывно.

Мы имеем в виду, что для чистой работы дизельное топливо не требуется. Следовательно, он представляет практически нулевой риск для человека. С другой стороны, при регулярном производстве электроэнергии на бензине выбрасываются загрязняющие вещества, которые часто опасны для человечества. При рассмотрении экологически чистых источников энергии мы также учитываем наноэнергию. Помимо того, что наноэнергия почти аналогична по выходной энергии, она также обеспечивает безопасность энергетической среды в жилищной системе. Это еще не все, когда речь идет о генераторе и электронной энергии. Если вы заинтересованы в обширных знаниях, пожалуйста, продолжайте читать.

1. Что такое автономные генераторы?

Генераторы с автономным питанием — это электрические устройства, которые работают, производя постоянную электрическую выходную мощность. Часто величина выходной мощности превосходит входную мощность. Затем, в отличие от других генераторов, он работает по принципу соединения электродвигателя и генератора переменного тока для автоматического производства электрического тока. Это происходит без использования топлива.

(детали электродвигателя).

2. Как работают генераторы с автономным питанием

Три важных момента определяют принцип работы генератора с автономным питанием. Они включают; электродвигатель, генератор переменного тока и принцип работы (как указано в определении).

Ниже приведены практические этапы работы генератора;

• Во-первых, бесщеточный двигатель получает питание от аккумулятора и от электронного регулятора скорости (ESC). В основном мотор включается около 3000 и 5000 об/мин на торможении.
• Затем бесщеточный двигатель будет вращать двигатель переменного тока для выработки энергии как постоянного, так и переменного тока.
• Для питания бесщеточного двигателя выходная мощность постоянного тока подвергается выпрямлению и затем проходит через конденсаторную батарею. Кроме того, этот шаг помогает остановить неравномерность напряжения, которая обычно возникает из-за неравномерности скорости двигателя переменного тока и бесщеточного двигателя.

Двигатель переменного тока и генератор).

• В-четвертых, система управления генератором будет контролировать входное напряжение переменного и постоянного тока и нагрузку электросети.
• Затем на ЖК-дисплее отобразится процент заряда батареи, время работы и напряжение. Кнопки здесь устанавливают напряжение и время работы в соответствии с вашими инструкциями.
• Вы также можете использовать автоматический переключатель, чтобы изменить напряжение с вашей последней батареи на конденсаторную батарею. Затем вы перезаряжаете аккумулятор, который в данный момент не используется.
• Наконец, плата Arduino поможет проверить температуру бесколлекторного двигателя.

3. Как сделать автономный генератор

Как правило, различные части генератора работают на благотворное воздействие, помогающее запускать машины. Вот некоторые из них:

Ротор

Это часть электродвигателя, помогающая двигаться. В основном он делает это, используя свои токонесущие проводники для взаимодействия со статором, в конечном итоге производя механическую энергию.

ротор двигателя постоянного тока).

Подшипник

Обеспечивает механическую поддержку ротора, чтобы он оставался на определенной оси во время вращения. Затем подшипник получает устойчивую поддержку от корпуса двигателя, который надежно удерживает его на месте.

Изображение подшипников).

Генераторы с автономным питанием – статор

Он состоит из двух компонентов – постоянного или витого магнита. Следовательно, компонент(ы) сохраняет стационарное состояние. Кроме того, сердцевина имеет пластины, представляющие собой тонкие металлические листы.

Стартер генератора).

Автономные генераторы — воздушный зазор

Это пространство между статором и ротором. Во всех случаях воздушный зазор должен быть небольшим. Так как более значительные воздушные зазоры негативно сказываются на работе мотора.

Автономные генераторы — обмотки

Относится к проводам, которые в виде катушек намотаны на магнитный сердечник из железа — расположение обмоток способствует формированию магнитных полюсов для прохождения электрических токов.

(обмотки в машине)

Автономные генераторы-коммутаторы

Последний компонент, коммутатор, является важной частью генератора. Без него мотор не заведется. Он работает, вызывая реверсирование токов, а затем оптимально подавая мощность на машину. Технически это механизм, который приводит к переключению входов машин переменного и постоянного тока. Кроме того, машины постоянного и переменного тока имеют сегменты контактных колец с изоляцией друг от друга. Не забываем про вал электродвигателя.

Шаги изготовления генератора с автономным питанием следующие:

• Сначала вы будете использовать шкив, который соединяет электрический ротор и генератор переменного тока, тем самым способствуя потоку механической энергии от электродвигателя к генератору.

Автономные генераторы – Примечание

ротор должен иметь меньшую мощность. Чем меньше мощность, тем выше шансы получить большую выходную мощность для внешнего использования. Более высокие ватты потребляют выходную мощность генератора, следовательно, низкая мощность для внешних коммунальных услуг.

• Затем подключите электрический ротор к аккумулятору через регулятор мощности. Это делается для того, чтобы помочь в регулировании скорости двигателя. Вы даже можете использовать регулятор, который включает ручку потолочного вентилятора.
• Установив аккумулятор, вы сможете запустить генератор. Это позволяет системе получать первоначальную энергию для постепенного накопления энергии в генераторе.
• В-четвертых, вы сделаете обратное подключение от выхода электрогенератора. Это позволяет осуществлять обратное производство за счет электродвигателя через регулятор (для регулирования скорости электродвигателя).
• Позже, когда система получит полное питание, вы можете отключить первоначальную пусковую мощность, чтобы генератор продолжал работать сам. Таким образом, конечным продуктом является электрический генератор, вырабатывающий мощность для электродвигателя, в то же время вырабатывая выходную мощность для использования.

Резюме:

Общая произведенная мощность – мощность, потребляемая ротором = полезная мощность

снизить счета за электроэнергию, пропуская через систему только минимальное количество напряжения. Впоследствии можно увеличить напряжение с помощью подключенных генераторов переменного тока.

На практике, если вы пропускаете через систему напряжение всего 10 В, вы можете генерировать до 14 000 В. В свою очередь, для легкой сборки меньше счетов за электричество.

5. Взаимосвязь между наноэнергией и автономным генератором

В течение многих лет возникла необходимость в устранении проблем с неустойчивыми источниками питания. Это произошло за счет поиска различных источников энергии в качестве заменителей или инновационных батарей. Технологи сделали это, используя наногенераторы для выработки наноэнергии. Они делают это, наполняя энергетическую среду энергией, полученной из окружающей среды. Например, они могут использовать температурные градиенты или солнечное излучение.

Затем они будут преобразовывать энергию окружающей среды и химическую энергию в электрическую энергию посредством эффектов, в частности фотоэлектрических, пьезоэлектрических и трибоэлектрических эффектов. После этого они применяют наноэнергию в портативной электронике, делая их автономными.

Наногенераторы излучают энергию, как генераторы с автономным питанием, что безопасно для людей, поскольку они не используют топливо. Кроме того, экспериментальная установка в области наноэнергии может использовать выходную энергию напрямую (во многом как генератор с автономным питанием) или косвенно через некоторые промежуточные этапы.

6. Датчики газа с автономным питанием с помощью наногенераторов

В этом разделе мы более подробно рассмотрим наногенераторы и их значение в электронике с автономным питанием.

Сети датчиков с автономным питанием должны развиваться в ближайшие годы в технологических отраслях по всему миру. Следовательно, система с автономным питанием должна быть устойчивой, иметь беспроводное соединение и быть многофункциональной. Эти три функции относятся к работающим устройствам, таким как носимая электроника с низким энергопотреблением, электроника с автономным питанием и активные датчики с автономным питанием.

Поэтому для крупномасштабного производства наноэнергии были разработаны датчики с автономным питанием, зависящие от энергии окружающей среды. Другими словами, источники энергии будут за счет технологий сбора урожая с использованием энергоблоков, например, солнечных батарей. Затем технологи будут использовать солнечную батарею вместе с конкретным наноустройством. Примечательно, что все это будет осуществляться без внешних источников питания или аккумуляторов, что расширит область применения автономных наносистем.

с использованием солнечной энергии.

Происхождение наногенераторов

Однако со временем экспериментальная установка наносистем столкнулась с рядом проблем. Например, солнечная энергия была непредсказуемой, а также требовались тяжелые электромагнитные генераторы. Кроме того, существующие носимые термоэлектрические устройства показали снижение эффективности термоэлектрического преобразования. Это связано с паразитными потерями тепла в полимерных подложках с высоким тепловым импедансом. Также имел место плохой тепловой контакт из-за жестких межсоединений.

Таким образом, проблемы заставили Чжун Линь Вана и его команду представить пьезоэлектрический наногенератор (PENG) в 2006 году. PENG предназначен для преобразования биомеханической энергии окружающей среды в электрическую энергию с использованием пьезоэлектрических нанопроволок из оксида цинка (ZnO NW).

Позже, в 2012 г., З.Л. Команда Вана представила еще один генератор — трибоэлектрический наногенератор (ТЭН). Трибоэлектрический генератор сочетает в себе электростатическую проводимость с трибоэлектрификацией для получения более высокой выходной энергии. Затем он с большей готовностью использует доступные материалы. ПЭНГ и трибоэлектрические наногенераторы представляют собой термоэлектрические генераторы, не использующие дополнительный источник питания.

В последние годы Ван использовал уравнение Максвелла для объяснения фундаментальной теории наногенераторов (НГ). При этом ПГ могут преобразовывать механическую энергию в электрическую. Но опять же, при анализе выходных сигналов вы также можете получить некоторую информацию о входных.

В целом наблюдается улучшение и прогресс в возможном использовании автономных газоанализаторов на основе природного газа. Следовательно, необходимо постоянно сочетать пьезоэлектрические или трибоэлектрические свойства из-за их характеристик обнаружения газа.

Автономная газоанализаторная система на базе PENG

Z.L. Ван и его команда использовали наконечник проводящего атомно-силового микроскопа для сканирования вертикального пьезоэлектрического оксида цинка (ZnO) NW для преобразования наноэнергии в электрическую энергию.

ZnO не имеет центральной симметрии в структурах вюрцита, поэтому проявляет пьезоэлектрические свойства. Кроме того, он обладает отличными газочувствительными свойствами и большой энергией связи экситона. Следовательно, ZnO может применяться во многих областях, особенно при создании сенсорной системы нового поколения с автономным питанием.

Синьюй Сюэ и его коллеги работали над устройством, состоящим из двух основных компонентов;

Во-первых, есть титановая фольга , которая действует как проводящий электрод (собирающий сигналы входного и выходного напряжения от ZnO NW) и подложка для массивов ZnO NW. Затем над массивами ZnO NW размещена гибкая алюминиевая фольга .

Основной принцип ТЭН

Трибоэлектрические свойства, регулирующие его работу, включают контакт между электростатической индукцией и трибоэлектрическим зарядом, а затем испускание химических связей в процессе. Затем происходит перенос зарядов между интерфейсами, чтобы сбалансировать электрохимический потенциал для создания трибоэлектрических выходных зарядов.

На данный момент трибоэлектрические наногенераторы применимы для создания носимых устройств с автономным питанием, таких как носимая электроника с автономным питанием, сверхчувствительные датчики, микроэлектромеханические устройства и интеллектуальные датчики с автономным питанием.

носимая электроника.

В жилищной системе носимый термоэлектрический генератор может собирать энергию человеческого тела в виде тепловой энергии, энергии вибрации и механической энергии. После этого технологи превращают энергию тела в электричество.

7. Функции генераторов с автономным питанием

Часто вы обнаружите бум генераторов в машиностроении, например, в станкостроении. С электродвигателем в генераторе с автономным питанием он получит дополнительную поддержку с точки зрения мощности от выпрямителей, батарей или постоянного и переменного тока.

8. Часто задаваемые вопросы о генераторах с автономным питанием

Какие меры предосторожности следует принять перед изготовлением генератора с автономным питанием?

Возможно, при первом запуске вам может понадобиться внешний источник питания на тот случай, если вы столкнетесь с некоторыми потерями. Например, если вы настроите экспериментальный двигатель мощностью 2 кВт, вы будете генерировать около 1,8 кВт в качестве выходной энергии. Часто вы будете терять мощность из-за трения, электрического сопротивления и сопротивления воздуха. И вот тут-то и появляется внешний источник, чтобы скрыть мощность примерно на 0,4 кВт.

В чем разница между генераторами постоянного и переменного тока?

Генератор постоянного тока создает надежный источник постоянного тока (DC), когда он начинает вращаться во время работы. Он использует коммутатор для обеспечения производства постоянного тока. Напротив, генератор переменного тока работает для производства переменного тока (AC) вместо постоянного тока. Другими словами, это генератор постоянного тока без коммутатора. Кроме того, вам могут понадобиться диоды или схемы выпрямителя для преобразования переменного тока в постоянный.

Как возбудить автономный генератор?

В нормальных условиях машины переменного и постоянного тока работают как генераторы или двигатели в соответствии с требованиями. Но с этим типом генератора вы будете получать возбуждение от батарей.

Заключение

В общем, генерировать электроэнергию еще никогда не было так просто. Практически не требуя затрат (кроме начальных ресурсов) для эффективного производства электроэнергии, мы уверены, что автономный генератор решит проблемы с электроэнергией. По большому счету, все, что может потребоваться большинству ученых и технологов, — это подчеркнуть эту прекрасную возможность.

Если вы хотите узнать больше, вы можете связаться с нами.

Глоссарий генераторных и электрических терминов

Это новое всплывающее окно поверх окна браузера GeneratorJoe. НАЖМИТЕ, ЧТОБЫ ЗАКРЫТЬ ОКНО

Это новое всплывающее окно поверх окна браузера GeneratorJoe. НАЖМИТЕ, ЧТОБЫ ЗАКРЫТЬ ОКНО

Почему мой генератор работает, но не производит электроэнергию?

Потеря производства генератора?

Генераторы — это большие, сложные машины, вырабатывающие электроэнергию, на которые мы в значительной степени полагаемся, чтобы поддерживать работу мира, когда происходит отключение электроэнергии . Но что мы будем делать, если наш генератор перестанет производить эту мощность?

Один из наиболее часто задаваемых вопросов по устранению неполадок с резервными генераторами:

«Почему мой генератор работает, но не производит электричество?»

Мы спросили наших технических специалистов об их опыте в этом вопросе, и вот что они сказали.

Потеря остаточного магнетизма (наиболее распространенная)

Генераторы работают, перемещая электрические проводники через самосозданное магнитное поле. Однако генераторы не содержат никаких магнитов. Упомянутое магнитное поле создается путем взятия части выходного напряжения генератора, преобразования его в постоянный ток и подачи его в катушку для создания электромагнита.

Генераторы запускаются с использованием так называемого остаточного магнетизма. Это небольшое количество магнетизма, оставшееся от магнитного поля, которое было создано во время последней работы генератора. Этого небольшого оставшегося магнетизма достаточно, чтобы произвести небольшое количество электричества. Это небольшое количество используется для создания электромагнита. Когда двигатель начнет вращать этот электромагнит, перемещая свое электрическое поле через обмотки статора, ваш генератор будет производить больше энергии. Однако, если остаточный магнетизм потерян, ваш генератор не будет производить энергию при запуске.

Потеря остаточного магнетизма может быть вызвана неиспользованием генератора в течение некоторого времени, наличием подключенной нагрузки при выключенном генераторе, слишком длительной работой генератора без нагрузки или если ваш генератор новый, он может потеряли остаточный магнетизм из-за вибрации при транспортировке на большие расстояния.

Вы можете бороться с потерей остаточного магнетизма, всегда запуская генератор с нагрузкой и отключая эту нагрузку перед выключением генератора. Есть способы восстановить остаточный магнетизм, если он утерян, но они не рассматриваются в этой статье.

Плохие соединения

Чтобы исправить плохие соединения, очистите все порты от любых частиц, мусора или засоров и убедитесь, что все соединения затянуты. Это важный шаг в максимальном повышении надежности вашего генератора.

Ошибка или блокировка проводки цепи возбуждения

Если проблема заключается в ошибке проводки цепи, определите ошибку и устраните ее.

Если цепь возбуждения заблокирована, с помощью мультиметра найдите заблокированную обмотку возбуждения и снова подключите ее. В случае отказа, вызванного плохим контактом, вы можете отполировать поверхностный оксидный слой до гладкости, после чего ослабленная соединительная гайка и болт должны прочно соединиться.

Сработал выключатель

Найдите причину срабатывания выключателя и устраните ее перед повторным запуском генератора.

Обрыв или заземление обмотки возбуждения генератора

С помощью омметра на 500 В проверьте изоляцию заземления обмотки возбуждения, найдите точку заземления и с помощью мультиметра найдите поврежденную обмотку и восстановите ее.

Изношенные щетки

Это легко исправить: просто замените щетки.

Неисправный прерыватель

Выньте свечу зажигания во избежание случайного запуска. Затем удалите все винты, удерживающие корпус выпускного отверстия на месте. Отсоедините жгут питания, откройте крышку корпуса розетки и обратите внимание на ориентацию проводов на заменяемом выключателе. Используя отвертку с плоской головкой, нажав на выступы, чтобы освободить прерыватель, снимите защитный кожух прерывателя со старого. Наконец, установите новый выключатель на место и снова подключите провода. Повторите предыдущие шаги, чтобы собрать все обратно.

Неисправен AVR (автоматический регулятор напряжения)

Отсоедините свечу зажигания, чтобы предотвратить случайный запуск. Снимите болты или винты, удерживающие крышку генератора генератора на месте, отсоедините два провода лепесткового разъема от узла щетки (сфотографируйте, чтобы запомнить, что куда идет).
