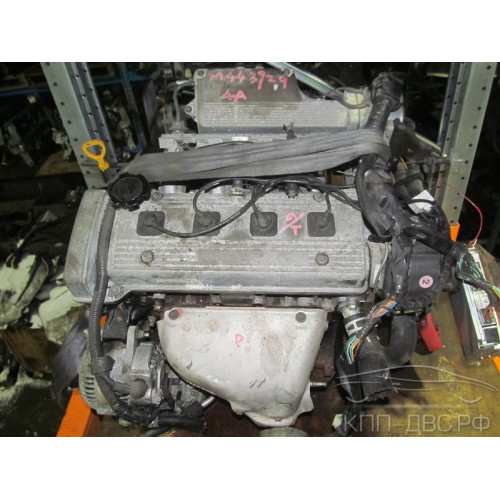

Двигатель 4A-FE: характеристики, ресурс, масло, проблемы

Моторы Toyota 4A-FE на протяжении многих лет использовались на различных моделях японских автомобилей. Они отличались довольно высоким уровнем надежности и простотой в эксплуатации. Большинство возникающих проблем, возможно устранить собственными силами. Далее детально рассмотрим двигатель 4A-FE и его технические характеристики.

Характеристики

Силовые агрегаты Toyota 4A 1.6 (точный объем 1587 куб. см.) выпускались с 1982 по 2002 год. На них использовался чугунный блок цилиндров. Показатели мощности у разных модификаций двигателей серии 4A варьируется в пределах от 78 до 170 лошадиных сил, при значении крутящего момента от 117 до 206 Н*м. Степень сжатия, в зависимости от модификации силового агрегата, составляет от 8 до 11. Система впрыска, также зависит от варианта двигателя, используется карбюратор или инжектор.

Для моторов 4A-FE допускалось использовать следующие марки бензина: АИ 92 и АИ 95. Объем заливаемого масла в двигателе составляет от 3 до 3.7 литров. Какое масло лить в мотор, решается в зависимости от климатических условий. Можно применять следующие марки: 5W-30, 10W-30, 15W-40, 20W-50. Характеристики двигателя марки 4A-FE допускают максимальное потребление масла до одного литра на тысячу километров.

Моторы 4A-FE с указанными заводскими техническими характеристиками обладают ресурсом в 300000 км.

Расход

Показатель расхода топлива зависит от машины, на которую устанавливался мотор 4A-FE. Ниже приведены данные по расходу бензина для конкретных моделей автомобилей:

  1. Toyota Avensis в кузове T220 с пяти ступенчатой механической коробкой передач: в городском режиме 10,6 л/100 км, в загородном – 6,1 л/100 км;
  2. Toyota Corolla с четырех ступенчатой АКПП: при езде в населенных пунктах 10,3 л/100 км, на трассе – 6,4 л/100 км.

Модификации

Выбор версий двигателя серии 4А достаточно широк. Первым в 1983 году был разработан карбюраторный силовой агрегат марки 4А-C с восьмью клапанами и мощностью в девяносто лошадиных сил. Также были разработаны аналоговые версии для европейского и австралийского рынка. Они маркировались: 4A-L, -LC, -E, -ELU, -F. Их мощность находилась в диапазоне от 78 до 100 лошадиных сил. С течением времени мотор претерпел достаточно серьезные изменения. Были разработаны следующие вариации двигателей серии 4А:

  1. Инжекторный вариант 4A-FE, который имел несколько генераций. Среди них:

Блок 4A-FE

  • 4A-FE Gen 1 был впервые оснащен инжекторной системой в 1987 году. Модель силового агрегата мощностью 100-102 л.с. выпускалась до 1993 года;
  • в модернизированной 4A-FE Gen 2 использовалась новая шатунно-поршневая группа, изменена конструкция распределительного вала, системы подачи топлива, а также увеличена максимальная мощность до 110 л.с.;
  • крайней версией мотора стала 4A-FE Gen 3. Он незначительно отличался от двигателя второй генерации. Мощность увеличилась до 115 лошадиных сил.
  1. В дальнейшем выпускалась модель ДВС 4A-FHE (110 л.с.). Она предусматривала усовершенствование конструкции мотора 4A-FE;
  2. После этого компания Тойота и Ямаха совместными усилиями разработали версию мотора 4A-GE. За время своего существования он претерпел пять генераций. Марки двигателей отличались повышенной мощностью, которая составляла:
  • 124 л.с. – 4A-GE Gen 1;
  • 125 л.с. – 4A-GE Gen 2;
  • 128 л.с. – 4A-GE Gen 3;
  • 160 л.с. – 4A-GE Gen 4;
  • 165 л.с. – 4A-GE Gen 5.

Карина Е

На какие модели устанавливался

Двигатель модификации 4A-FE использовался для следующих моделей автомобилей:

  • Avensis Т220 с 1997 по 2000 г;
  • Carina AT171/175 с 1988 по 1992 г и AT190 с 1984 по 1996 г;
  • Carina II AT171 с 1987 по 1992 г;
  • Carina E AT190 с 1992 по 1997 г;
  • Geo Prizm на базе Toyota AE92 с 1989 по 1997 г;
  • Corolla/Conquest AE92/AE111 с 1993 по 2002 г;
  • Celica AT180 с 1989 по 1993 г;

Toyota Celica Т200

  • Corolla AE92/95 с 1988 по 1997 г, AE101/104/109 с 1991 по 2002 г, AE111/114 с 1995 по 2002 г;
  • Corolla Ceres AE101 с 1992 по 1998 г;
  • Corolla Spacio AE111 с 1997 по 2001 г;
  • Sprinter AE95 с 1989 по 1991 г, AE101/104/109 с 1992 по 2002 г, AE111/114 с 1995 по 1998 г;
  • Corona AT175 с 1988 по 1992 г, AT190 с 1992 по 1996 г, AT210 с 1996 по 2001 г;
  • Sprinter Carib AE95 с 1988 по 1990 г, AE111/114 с 1996 по 2001 г.

Техническое устройство

Силовой шестнадцати клапанный агрегат Тойота 4A-FE имеет рядное исполнение с четырьмя цилиндрами. Они располагаются в литом чугунном блоке. Конструкцией не предусмотрена установка гильз.

Головка блоков цилиндра изготовлена из алюминия. Процесс газораспределения осуществляется посредством двух верхних распределительных валов (система DOHC). Механизм приводится в движение ремнем между распределительными валами через зубчатый вал. В случае обрыва ремня ГРМ, клапана не гнутся. Для распределения зажигания используется трамблер с одной катушкой. В более поздних модификациях моторов 4A-FE применялись трамблеры с двумя катушками, по одной на каждую пару цилиндров.

Интервал обслуживания

Мотор Toyota 4A-FE требует соблюдения следующих интервалов при осуществлении технического обслуживания:

  • замена масла и масляного фильтра через каждые 10 тыс. км пробега;
  • после 40 тыс. км пробега, следует поменять топливный фильтр;
  • с периодичностью в 20 тыс. км пробега меняется воздушный фильтр;
  • на каждые 30 тыс. км пройденного расстояния приходится замена свечей зажигания и регулировка зазоров клапанов с проверкой работоспособности вентиляции картера;
  • постоянный контроль герметичности системы охлаждения, с заменой антифриза через каждые 50 тыс. км;
  • на ста тысячах километров пробега требуется проверить состояние выпускного коллектора.

Механическая часть и катушка

Ремонт трамблера 4A-FE может также потребоваться, если сальник пропускает масло. Навесное оборудование с распределителя зажигания демонтируется крестовой отверткой. Затем необходимо аккуратно выбить штифт из вала. Об износе старого сальника трамблера 4A-FE свидетельствует жесткость детали. Чтобы легко демонтировать старый подшипник после проверки на наличие люфтов вал нужно отшлифовать и смазать. Ту же процедуру можно проделать в отношении демонтированного штифта, чтобы легче установить на место.

Крышки путем естественного износа и воздействия масла также могут нуждаться в замене. Заменить можно на самодельные крышки, вырезанные по размерам из картона. Устанавливать самодельные картонные крышки необходимо на суперклей.

Далее необходимо собрать и установить на место навесное оборудование, выставить зазоры на датчиках коленвала и распредвала, очистить пространство под распределителем от масла и установить механизм на место.

Проблемы и недостатки

Двигатель Toyota модификации 4A-FE отмечается следующими недостатками и проблемами:

  • Повышенный расход топлива, как правило, наблюдается при выходе из строя датчика лямбда зонд. Еще одной причиной ухудшения указанного показателя может стать неисправность датчика абсолютного давления. При этом образуется нагар на свечах, появляется вибрация при работе мотора на холостом ходу, из выхлопной трубы выходит черный дым. При одновременном проявлении вибрации и повышенного потребления топливной смеси двигателем, следует промыть форсунки;
  • Плавающие обороты сопровождаются засорением дроссельной заслонки, свечей зажигания, форсунок, повреждением клапана холостого хода, вентиляции картерных газов или датчика положения дроссельной заслонки;
  • Мотор не запускается. В большинстве случаев, из-за поломки датчика температуры силового агрегата;
  • Двигатель глохнет после запуска. В этом случае потребуется проверить состояние топливного фильтра, бензонасоса и трамблера;
  • Образование повышенного расхода масла. Согласно заводским параметрам, допустимым считается потребление до одного литра на тысячу километров. Для устранения проблемы понадобится заменить кольца и маслосъемные колпачки;
  • Посторонний стук в двигателе, как правило, исходит от поршневых пальцев. Это свидетельствует о необходимости регулировки зазоров клапанов.

Диагностика электрической части трамблера

Ремонт трамблера 4A-FE требует предварительной диагностики. При разборке распределителя зажигания может быть обнаружен износ крышки и бегунка. В таком случае деталь демонтируется и проводится диагностика составляющих компонентов.

Проверка катушки трамблера 4A-FE покажет, превышено ли сопротивление обмоток. Такую процедуру следует производить «на холодную». Проверка коммутатора покажет, соответствуют ли значения сопротивления между контрольными точками рекомендуемым нормам. Также необходимо выяснить, нуждается ли в замене конденсатор. Датчики распредвала и коленвала также следует проверять «на холодную» — такая процедура предоставит информацию о сопротивлении обмоток. Если датчики демонтировать, то для обратной установки понадобится специальный плоский щуп. Дополнительно следует проверить на наличие люфтов подшипника, вала и направляющей. Уплотнительное кольцо не должно иметь разрывов и повреждений.

Катушка зажигания 1. Первичная обмотка — норма 1.11-1.75 Ом; 2. Вторичная обмотка — норма 9.0-15.7 кОм

Тюнинг

Осуществить тюнинг ДВС марки 4A-FE достаточно проблематично и является не рациональным решением. Но при желании его можно сделать. При этом потребуется заменить практически все, кроме блока цилиндров. Замене подлежат: коленчатый вал, клапана, форсунки, головка блока цилиндров и шатунно-поршневая группа. На силовой агрегат устанавливается турбо кит, что сопровождается увеличением мощности мотора до 140 лошадиных сил.

Гораздо лучше тюнингу поддается марка двигателя 4A-GE.

Тюнинг двигателя Toyota 4A-C/L/LC/ELU/F/FE/FHE/GE/GZE

Чип-тюнинг. Атмо

Двигатели серии 4A рождены для тюнинга, именно на базе 4A-GE был создан всем известный 4A-GE TRD, в атмосферном варианте выдающий 240 л.с. и выкручивающийся до 12000 об/мин! Но для успешного тюнинга надо брать 4A-GE за основу, а не FE версию. Тюнинг 4A-FE идея мертвая изначально и заменой ГБЦ на 4A-GE здесь не помочь. Если чешутся руки доработать именно 4A-FE, тогда ваш выбор наддув, покупаете турбо кит, ставите на стандартную поршневую, дуете до 0.5 бар, получаете свои ~140 л.с. и ездите пока на развалится. Чтобы ездило долго и счастливо, нужно менять коленвал, всю ШПГ под низкую степень, доводить головку блока цилиндров, ставить большие клапана, форсунки, насос, проще говоря родной останется только блок цилиндров. И только потом ставить турбину и все сопутствующее, рационально? Именно поэтому за основу всегда берется хороший 4age, здесь все проще: для GE первых поколений, берутся хорошие валы с фазой 264, толкатели стандартные, ставится прямоточный выхлоп и получаем в районе 150 л. с. Мало? Убираем впускной коллектор T-VIS, берем валы с фазой 280+, с тюнинговыми пружинками и толкателями, отдаем ГБЦ на доработку, для Big Port доработка включает в себя шлифовку каналов, доводку камер сгорания, для Small Port еще и предварительную расточку впускных и выпускных каналов с установкой увеличенных клапанов, паук 4-2-1, настраиваем на Абит или Январь 7.2, это даст до 170 л.с. Дальше, кованая поршневая под степень сжатия 11, валы фаза 304, 4-х дроссельный впуск, равнодлинный паук 4-2-1 и прямоточный выхлоп на трубе 63мм, мощность поднимется до 210 л.с. Ставим сухой картер, меняем маслонасос на другой от 1G, валы максимальные — фаза 320, мощность дойдет до 240 л.с. и крутиться будет за 10000 об/мин. Как будем дорабатывать компрессорный 4A-GZE… Проведем работы с ГБЦ (шлифовка каналов и камер сгорания), валы 264 фаза, выхлоп 63мм, настройка и около 20 лошадей запишем себе в плюс. Довести мощность до 200 сил позволит компрессор SC14 либо более производительный.

Двигатель 4A: характеристика, обслуживание, неисправности, ремонт

Двигатель 4A — силовой агрегат производства Тойота. Данный мотор имеет достаточно много разновидностей и модификаций.

Технические характеристики

Мотор 4А является одним из самых популярных силовых агрегатов производимых компанией Тойота. Вначале производства, он получил головку блока на 16 клапанов, а позже была разработанная версия с 20-клапанной ГБЦ.

Основные технические характеристики движка 4А:

НаименованиеПоказатель
ПроизводительKamigo Plant
Shimoyama Plant
Deeside Engine Plant
North Plant
Tianjin FAW Toyota Engine’s Plant No. 1
Объем1,6 литр (1587 см куб)
Количество цилиндров4
Количество клапанов16
ТопливоБензин
Система впрыскаИнжектор
Мощность78-170 л.с.
Расход топлива9.0 л/100 км
Диаметр цилиндра81 мм
Рекомендованные масла5W-30
10W-30
15W-40
20W-50
Ресурс двигателя300 000 км
Применяемость мотораToyota Corolla
Toyota Corona
Toyota Carina
Toyota Carina E
Toyota Celica
Toyota Avensis
Toyota Caldina
Toyota AE86
Toyota MR2
Toyota Corolla Ceres
Toyota Corolla Levin
Toyota Corolla Spacio
Toyota Sprinter
Toyota Sprinter Carib
Toyota Sprinter Marino
Toyota Sprinter Trueno
Elfin Type 3 Clubman
Chevrolet Nova
Geo Prizm

Модификации мотора

Двигатель 4А имеет достаточно много модификаций, которые применяются на разных транспортных средствах производства Toyota.

1. 4A-C — первая карбюраторная версия мотора, 8 клапанная, мощностью 90 л.с. Предназначалась для Северной Америки. Выпускалась с 1983 по 1986 год.
2. 4A-L — аналог для европейского авторынка, степень сжатия 9.3, мощность 84 л.с.
3. 4A-LC — аналог для австралийского рынка, мощность 78 л.с. В производстве находился с 1987 по 1988 год.
4. 4A-E — инжекторная версия, степень сжатия 9, мощность 78 л.с. Годы производства: 1981-1988.
5. 4A-ELU — аналог 4A-E с катализатором, степень сжатия 9.3, мощность 100 л.с. Производился с 1983 по 1988 год.
6. 4A-F — карбюраторная версия с 16 клапанной головкой, степень сжатия 9.5, мощность 95 л.с. Производилась аналогичная версия с уменьшенным рабочим объёмом до 1.5 л — 5А. Годы производства: 1987 — 1990.
7. 4A-FE — аналог 4A-F, вместо карбюратора используется инжекторная система подачи топлива, существует несколько генераций данного двигателя:
7.1 4A-FE Gen 1 — первый вариант с электронным впрыском топлива, мощность 100-102 л. с. Выпускался с 1987 по 1993 год.
7.2 4A-FE Gen 2 — второй вариант, изменены распредвалы, система впрыска, клапанная крышка получила оребрение, другая ШПГ, другой впуск. Мощность 100-110 л.с. Выпускался мотор с 93-го по 98-й год.
7.3. 4A-FE Gen 3 — последнее поколение 4A-FE, аналог Gen2 с небольшими коррективами на впуске и во впускном коллекторе. Мощность повышена до 115 л.с. Выпускалась для японского рынка с 1997 по 2001 год, а с 2000-го года на смену 4A-FE пришёл новый 3ZZ-FE.
8. 4A-FHE — усовершенствованная версия 4A-FE, с другими распределительными валами, другим впуском и впрыском и прочим. Степень сжатия 9.5, мощность двигателя 110 л.с. Производился с 1990 по 1995 год и ставился на Toyota Carina и Toyota Sprinter Carib.
9. 4A-GE — традиционная тойотовская версия повышенной мощности, разработана при участии компании Yamaha и оснащены уже распределённым впрыском топлива MPFI. Серия GE, как и FE, пережила несколько рестайлингов:
9.1 4A-GE Gen 1 «Big Port» — первая версия, выпускалась с 1983 по 1987 г. Имеют доработанную ГБЦ на более верховых валах, впускной коллектор T-VIS с регулируемой геометрией. Степень сжатия 9.4, мощность 124 л.с., для стран с жёсткими экологическими требованиями, мощность составляет 112 л.с.
9.2 4A-GE Gen 2 — вторая версия, степень сжатия повысилась до 10, мощность возросла до 125 л.с. Выпуск начался с 87-м, закончился в 1989 году.
9.3 4A-GE Gen 3 «Red Top»/»Small port» — очередная модификация, впускные каналы уменьшены (отсюда и название), заменена шатунно-поршневая группа, степень сжатия возросла до 10.3 , мощность составила 128 л.с. Годы производства: 1989-1992.
9.4 4A-GE Gen 4 20V «Silver Top» — четвертая генерация, главное новшество здесь, это переход на 20-ти клапанную ГБЦ (3 на впуск, 2 на выпуск) с верховыми валами, 4-х дроссельный впуск, появилась система изменения фаз газораспределения на впуске VVTi, изменён впускной коллектор, повышена степень сжатия до 10.5, мощность 160 л.с. при 7400 об/мин. Производился двигатель с 1991 по 1995 год.
9.5. 4A-GE Gen 5 20V «Black Top» — последняя версия злого атмосферника, увеличены заслонки дросселей, облегчены поршни, маховик, доработаны впускные и выпускные каналы, установлены еще более верховые валы, степень сжатия достигла 11, мощность поднялась до 165 л.с. при 7800 об/мин. Производился мотор с 1995 до 1998 года, преимущественно, для японского рынка.
10. 4A-GZE — аналог 4A-GE 16V с компрессором, ниже все генерации данного движка:
10.1 4A-GZE Gen 1 — компрессорный 4A-GE с давлением 0.6 бар, нагнетатель SC12. Использовались кованые поршни со степенью сжатия 8, впускной коллектор с изменяемой геометрией. Мощность на выходе 140 л.с., производился с 86-го по 90-й год.
10.2 4A-GZE Gen 2 — изменён впуск, повышена степень сжатия до 8.9, увеличено давление, теперь оно составляет 0.7 бар, мощность поднялась до 170 л.с. Производились движки с 1990 по 1995 год.

Обслуживание

Техническое обслуживание движка 4А проводится с интервалом в 15 000 км. Рекомендованное обслуживание проводить необходимо каждые 10 000 км. Итак, рассмотрим подробную техническую карту обслуживания:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

Вывод

Мотор 4А имеет достаточно высокие технические характеристики. Достаточно простой в обслуживании и ремонте. Что касается тюнинга, то полной переборке движка. Особой популярностью пользуется чип тюнинг силовой установки.

Операции по регулировкам клапанов двигателя Тойота 4A-FE, 5A-FE, 7A-FE

_____________________________________________________________________________

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота
Королла, Тойота Корона (АЕ92, АЕ95, АТ171 и AT180)

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их
только за резиновые наконечники. Неправильное обращение с проводами
может привести к внутренним разрывам проводов.

— Снимите защитный кожух электропроводки двигателя и отсоедините
электропроводку от крышки головки блока цилиндров.

— Отсоедините шланги системы принудительной вентиляции картера от
клапана вентиляции картера.

— Отверните 3 колпачковые гайки, снимите резиновые втулки и крышку
головки блока цилиндров вместе с прокладкой.

Двигатели Toyota 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Тойота
Карина Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

— Отсоедините высоковольтные провода от свечей зажигания, удерживая их
только за резиновые наконечники. Неправильное обращение с проводами
может привести к внутренним разрывам проводов.

— Отсоедините разъем генератора, провод генератора, разъем датчика
аварийного давления масла, два хомута электропроводки.

— Отвернув два болта, снимите защитный кожух электропроводки двигателя и
отсоедините электропроводку от крышки головки блока цилиндров.

— Отсоедините 2 шланга системы принудительной вентиляции картера от
крышки головки блока цилиндров.

— Отверните 4 колпачковые гайки и снимите уплотнительные шайбы, крышку и
прокладку крышки.

Двигатели Toyota 4A-FE автомобилей Тойота Карина Е, Тойота Королла,
Тойота Корона (AE92, AE95, AT171 и AT180)

Убедитесь, что толкатели клапанов 1-го цилиндра свободны, а толкатели
клапанов 4-го цилиндра — зажаты.

Если это условие не выполняется, то поверните коленчатый вал по часовой
стрелке на 1 оборот (3600) и снова совместите канавку на шкиве с
соответствующей меткой.

Двигатели 4А-FE (AE101 и AT190), 5A-FE и 7A-FE автомобилей Тойота Карина
Е, Тойота Королла, Тойота Корона, Кариб, Спринтер

Убедитесь, что отверстие на шкиве привода распределительного вала
совпало с меткой на крышке подшипника.

— С помощью щупа измерьте зазор между толкателем клапана и затылком
кулачка распредвала.

— запишите значения величины зазора, выходящего за пределы, указанные в
технических условиях; эти значения будут использованы для подбора
регулировочной шайбы необходимой величины.

Номинальный тепловой зазор в клапанах (на холодном двигателе).

Впускных:

двс
4А-FE, 5A-FE и 7A-FE — 0,15-0,25 мм

Выпускных:

двс
4A-FE (AE101 и AT190) — 0,20-0,30мм
5A-FE и 7A-FE — 0,25- 0,35 мм
двс
4A-FE (АЕ92. АЕ95, АТ171 и АТ180) — 0,20-0,30мм

Поверните коленчатый вал на 1 оборот (3600) и снова совместите канавку
на шкиве с соответствующей меткой и проверьте зазоры в клапанах.

двс
4A-FE (АЕ92, АЕ95, АТ171 и AT180)

Отрегулируйте тепловой зазор в клапанах.

Замените регулировочную шайбу:

— Поверните коленчатый вал таким образом, чтобы выступ кулачка клапана,
в котором регулируется зазор, был ориентирован вверх и не касался
толкателя.

— С помощью подходящего приспособления нажмите на толкатель клапана и
разместите приспособление между распределительным валом и толкателем
клапана; после чего удалите приспособление.

— Удалите регулировочную шайбу с помощью небольшой отвертки и магнита.

— Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор
в соответствии с техническими условиями и подберите регулировочную
шайбу.

— Установите новую регулировочную шайбу, положите шайбу на толкатель
клапана, приспособлением нажмите на толкатель и уберите приспособление

— Заново проверьте зазор.

Двигатели Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Toyota
Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Отрегулируйте тепловой зазор в клапанах

— В данных двигателях для регулировки теплового зазора в клапанах
требуется демонтаж распределительных валов.

— Поскольку осевой зазор распределительного вала очень мал, то при
демонтаже вала его следует удерживать в горизонтальном положении, в
противном
случае возможно повреждение посадочного места упорной шайбы
распределительного вала в головке блока цилиндров, что может вызвать
заедание или
поломку распределительного вала.

Аналогичные требования необходимо
соблюдать и при установке распределительных валов.

— Способы регулировки зазора впускных и выпускных клапанов несколько
отличаются друг от друга.

Отрегулируйте тепловые зазоры во впускных клапанах. Снимите
распределительный вал впускных клапанов.

— Поверните шкив коленвала двигателя двс Тойота 4A-FE (АЕ101 и АТ190), 5A-FE
и 7A-FE таким образом, чтобы отверстие во вспомогательной шестерне (по
которому вспомогательная шестерня устанавливается на ведущую шестерню
распределительного вала) оказалось наверху; это позволяет кулачкам 1-го
и 3-го цилиндров в одинаковой степени надавить на толкатели
соответствующих клапанов.

— Отверните 2 болта и снимите крышку 1-го подшипника распределительного
вала.

— Прикрепите вспомогательную шестерню распределительного вала к ведущей
шестерне при помощи установочного болта.

— Равномерно отпустите и снимите 8 болтов крышек подшипников
распределительного вала за несколько проходов; затем снимите крышки
подшипников
и распределительный вал. Удалите регулировочную шайбу с помощью
небольшой отвёртки. Определите размер (толщину) регулировочной шайбы,
обеспечивающий зазор в соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

— Определите толщину новой регулировочной шайбы, которая обеспечит
необходимый тепловой зазор в клапанах. Подберите регулировочную шайбу,
толщина которой наиболее близко подходит к значению. Регулировочные
шайбы имеют 16 размеров (значений толщины) от 2,55 мм до 3,30 мм через
0,05
мм.

Установите новую регулировочную шайбу на толкатель клапана. Установите
распредвал впускных клапанов двигателя двс Тойота 4A-FE (АЕ101 и АТ190),
5A-FE и 7A-FE.

— Проверните шкив коленчатого вала и установите распределительный вал
выпускных клапанов в такое положение, чтобы его установочный штифт был
выше обреза головки блока цилиндров.

— Нанесите консистентную смазку не упорные поверхности
распределительного вала.

— Соедините шестерню распределительного вала впускных клапанов с
шестерней распределительного вала выпускных клапанов, совместив
установочные метки обеих шестерен. Необходимо отличать установочные
метки от меток ВМТ и не использовать последние в этом случае.

— После этого заведите распределительный вал в постели подшипников,
сохраняя зацепление шестерен. Такое положение распределительного вала
позволяет кулачкам первого и третьего цилиндров равномерно нажать на
толкатели соответствующих клапанов.

— Установите на место четыре крышки подшипников распределительного вала.

— Нанесите тонкий слой моторного масла на резьбы и под головки болтов
крепления крышек подшипников распределительного вала.

— Установите и равномерно затяните 8 болтов крепления крышек подшипников
за несколько проходов в указанной последовательности.

— Снимите установочный болт.

— Установите крышку 1-го подшипника меткой («стрелка») вперед. Если
крышка 1-го подшипника не встает на место, то с помощью отвертки
переместите
распределительный вал назад.

— Нанесите тонкий слой моторного масла на резьбу и под головки болтов
крышек подшипников распределительного вала.

— Установите и равномерно затяните 2 болта крышки переднего подшипника
за несколько проходов. Момент затяжки 13 Нм.

Проверьте зазоры в клапанах двигателя Тойота 4A-FE (АЕ101 и АТ190),
5A-FE и 7A-FE. Отрегулируйте тепловые зазоры в выпускных клапанах.
Снимите
регулировочные шайбы.

— Поверните коленчатый вал таким образом, чтобы выступ кулачка
регулируемого клапана был ориентирован вверх.

— Расположите выемку толкателя клапана по направлению к передней части
автомобиля.

— Используя приспособление нажмите на толкатель и установите
приспособление между кулачковым валом и толкателем. После этого снимите
приспособление.

— Удалите регулировочную шайбу небольшой отверткой и магнитным стержнем.

Определите размер (толщину) регулировочной шайбы, обеспечивающий зазор в
соответствии с техническими условиями.

— Микрометром измерьте толщину снятой регулировочной шайбы.

По формуле определите толщину новой регулировочной шайбы, которая
обеспечит необходимый тепловой зазор в клапанах:

— Подберите регулировочную шайбу, толщина которой наиболее близко
подходит к вычисленному значению.

— Установите новую регулировочную шайбу.

— Установите шайбу на толкатель клапана.

— Приспособлением нажмите на толкатель и удалите приспособление.

Проверьте тепловой зазор в клапанах.

Двигатели Тойота 4A-FE (АЕ92, АЕ95, АТ171 и AT180) автомобилей Toyota
Corolla, Corona, Toyota Carina E

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите крышку головки блока цилиндров вместе с прокладкой.
Установите резиновые втулки и затяните 3 колпачковые гайки. Момент
затяжки гаек
7,8 Нм.

— Подсоедините шланги системы принудительной вентиляции картера к
клапану вентиляции картера.

— Установите и подсоедините электропроводку двигателя и ее защитный
кожух.

— Подсоедините высоковольтные провода к свечам зажигания.

Двигатели Тойота 4A-FE (AE101, AT190), 5A-FE и 7A-FE автомобилей Toyota
Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

— Удалите старый герметик.

— Нанесите слой свежего герметика в местах.

— Установите прокладку под крышку головки блока цилиндров.

— Установите крышку головки блока, закрепив ее 4-мя гайками,
установленными на уплотняющие шайбы Момент затяжки гаек 5,9 Нм.

— Подсоедините 2 шланга системы принудительной вентиляции картера к
крышке клапанного механизма.

— Установите электропроводку двигателя и ее защитный кожух, закрепив их
двумя болтами.

— Подсоедините следующие провода и зажимы: разъем генератора, провод
генератора, разъем датчика аварийного давления масла, два хомута.

— Подсоедините высоковольтные провода к свечам зажигания.



_____________________________________________________________________________

  • АКПП ZF
  • Моторы Митсубиси
  • Двигатели Тойота
  • ЗМЗ-406

_____________________________________________________________________________

_____________________________________________________________________________

Общее устройство АКПП

  • Обзор гидроаккумуляторов и преобразователей применяемых в АКПП
  • Конструктивные особенности и параметры автоматических коробок передач
  • Рабочие функции исполнительных устройств
  • Основные схемы планетарной коробки-автомат
  • Модификации клапанов и регуляторов
  • Конструкция и элементы
  • Компоненты редукторов автоматических коробок
  • Методы устранения неисправностей без демонтажа с двигателя
  • Рекомендации по замене масла

_____________________________________________________________________________

CVT вариатор Ауди

  • Коробка передач CVT 01J
  • Гидросистема коробки-автомат
  • Автоматическая коробка передач CVT 01J multitronic
  • Электронный блок управления АКПП мультитроник
  • Работа вариатора CVT 01J

Коробка автомат Toyota

  • АКПП Toyota Aisin U140E/U240E
  • Основные узлы АКПП Тойота U241E/U250E
  • Коробка-автомат Toyota Aisin U241E/U250E

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

  • Обслуживание АКПП Мазда FN4A-EL/F4A-EL, FNR5
  • Диагностика АКПП Митсубиси A4AF3 / A4BF3

Коробка автомат ZF

  • АКПП Ауди ZF 6HP19/ZF 6HP21 (09L)
  • Компоненты коробки-автомат Ауди ZF 6HP19/ZF 6HP21
  • Обслуживание ZF 4HP20 / ZF 4HP16
  • Параметры коробки-автомат ZF 5HP19/5HP18
  • Детали ZF 5HP19/5HP18 Ауди-Фольксваген
  • АКПП ZF 6HP26 Ауди (6HP28/6HP32)
  • Гидроблок мехатроник коробки автомат ZF 6HP26
  • Гидротрансформатор ZF 6HP26/6HP28
  • Планетарная передача Audi ZF 6HP26
  • Компоненты переключения передач Audi ZF 6HP26/6HP28

Двигатели Mitsubishi

  • ГРМ и головки блока двигателя 4G18/4G15
  • Блок цилиндров и коленвал двс 4G15/4G18
  • Характеристика двигателя 4G15/4G18
  • Системы питания и охлаждения двигателя 4G18/4G15

Двигатели Toyota

  • Блок цилиндров и головка 3S-FE/3S-GE
  • Техническое обслуживание ГРМ 3S-FE, 3S-GE
  • Коленвал двигателей 3S-FE, 3S-GE
  • Технические характеристики двигателя 3S-FE, 3S-GE
  • Распредвалы 3S-FE и 3S-GE
  • Система охлаждения двс 3S-FE и 3S-GE
  • Топливная систем 3S-FE, 3S-GE
  • Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
  • Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
  • Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
  • Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
  • Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
  • Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
  • Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
  • Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
  • Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
  • Замена ремня ГРМ 4A-GE
  • Демонтаж головки блока цилиндров двигателей 4A-GE
  • Настройки клапанов 4A-GE
  • Монтаж головки блока цилиндров двигателя 4A-GE
  • Детали двигателей 1AZ-FE / 2AZ-FE
  • Блок управления и датчики 1AZ-FE и 2AZ-FE
  • Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
  • Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

  • Характеристики ЗМЗ-402
  • ГРМ двигателя ЗМЗ-402
  • Шатунно-поршневая группа и коленвал ЗМЗ-402
  • Устройство системы смазки ЗМЗ-402
  • Детали систем охлаждения и питания ЗМЗ-402
  • Блока цилиндров и поршни двигателя ЗМЗ-405
  • Технические характеристики ЗМЗ-405
  • Коленчатый вал и привод ГРМ ЗМЗ-405
  • Устройство системы охлаждения ЗМЗ-405
  • Система смазки двс ЗМЗ-405
  • Регулировки деталей топливной системы ЗМЗ-405
  • Блок цилиндров и поршни ЗМЗ-406
  • Электронная система управления двигателем ЗМЗ-406
  • Основные компоненты двигателя ЗМЗ-406
  • Электрическая система управления ЗМЗ-406
  • Система ГРМ двигателя ЗМЗ-406
  • Коленвал и маховик двигателя ЗМЗ-406
  • Сборочные детали системы охлаждения ЗМЗ-406
  • Основные механизмы системы смазки ЗМЗ-406
  • Компоненты топливной системы ЗМЗ-406
  • Конструкция карбюратора К-151 двигателя ЗМЗ-402

Метки грм 4 afe — Altarena.

ru — технологии и ответы на вопросы

Содержание

  1. Замена ремня ГРМ 4A-FE своими руками
  2. Запчасти и инструменты
  3. Подготовка к демонтажу ремня ГРМ
  4. Снятие ремня насоса кондиционера
  5. Демонтируем генератор
  6. Снятие ремня гидроусилителя
  7. Демонтаж клапанной крышки
  8. Демонтаж защитного чехла и шкива коленвала
  9. Метки
  10. Снятие старого ремня ГРМ
  11. Демонтаж шкивов для замены сальников
  12. Установка нового ремня
  13. Сборка
  14. Замена ремня ГРМ на двигатели Toyota серии A 5a-fe, 4a-fe, 7a-fe
  15. Видео

Замена ремня ГРМ 4A-FE своими руками

Мотор Toyota 4A-FE выпускался концерном с 1987 до 1998 года и устанавливался на популярную Corolla, спортивную Celica, стильный Avensis и его предшественник Carina.

На практике выявлено, что первый ремонт (не капитальный, включающий замену маслосъемных колпачков и колец) наступает спустя 250 000 — 350 000 пробега и зависит от качества обслуживания. Важным регламентным моментом является своевременная замена ремня ГРМ, на котором, под влиянием естественного износа и перепада температур, появляются механические повреждения в виде трещин.

Важно помнить, что система ремень-ролик этого двигателя рассчитана на 100 тыс. км. пробега.

В отличие от форсированного 20-ти клапанного 4A-GE, при обрыве ремня ГРМ на 4A-FE, в 95% случаев «встреча» клапанов с поршнями не происходит, но допускать порыва категорически нельзя.

Запчасти и инструменты

Первым делом, для замены приводного ремня ГРМ необходимо приобрести соответствующие запчасти. Рекомендуется приобретать оригинальные детали, но подойдут проверенные и качественные аналоги: Gates (который является поставщиком ремней на конвейер Toyota), Contitech и др.

Так как замена ремня подразумевает снятие клапанной крышки, шкивов распредвала и коленвала, то также необходимо запастись прокладками и сальниками:

Помимо самих деталей для замены понадобится ряд инструментов и прочая мелочь:

Подготовка к демонтажу ремня ГРМ

До проведения этой процедуры желательно ознакомиться с инструкцией производителя по ремонту автомобилей.

Перед началом многих работ в автомобиле, требуется снятие клемм аккумулятора. Замена ремня ГРМ Тойота Королла 4A-FE не исключение. Это необходимо для избегания короткого замыкания.

Замена ремня ГРМ 4A-FЕ подразумевает снятие некоторого навесного оборудования. В первую очередь снимаем переднее правое колесо, предварительно поставив авто на домкрат. Затем домкрат убирается (он еще пригодится), а вместо него устанавливается подставка-тренога или любой другой упор.

Следующим процессом является снятие бачка омывателя. Снимается он с помощью ключа на 10. Первым откручивается верхний болт, затем отсоединяются входящие трубки и снимается разъем электропитания. После этого достать бачок не сложно.

Далее отсоединяются высоковольтные провода и специальным ключом выкручиваются свечи зажигания.

Снятие ремня насоса кондиционера

Для снятия ремня кондиционера, необходимо на меньшем шкиве открутить гайку, а затем торцовым ключом ослабляется натяжение. После, гайка ролика откручивается, а ремешок демонтируется.

Демонтируем генератор

Определяем нахождение разъемов генератора и отсоединяем их. После отключаются подходящие к нему провода и отщелкивается контактная фишка.

Чтобы снять провода, требуется снять пластиковую накладку сбоку от крышки клапанов.

С помощью ключика на 14 откручивается верхний осевой болт крепления генератора, а затем нижний болт. После этого ремешок начинает ослабевать, а когда он провиснет основательно, то откручиваем генератор с оставшихся мест крепления и снимаем его полностью.

Снятие ремня гидроусилителя

Следующей помехой, при замене ГРМ Тойота Королла 4A-FE, является ремешок гидроусилителя руля.

Необходимо ослабить два болта в следующей последовательности: сперва болт натяжения, а после него центральный осевой. Вооружившись монтировкой, сдергиваем ремешок со шкива водяного насоса.

Чтобы не повредить кожух ремня ГРМ, нужно снять шкив помпы, открутив четыре болта фронтальным ключом на 10. Со снятием навесного оборудования покончено.

Демонтаж клапанной крышки

После проведенных манипуляций, приступаем к снятию клапанной крышки, которая крепится четырьмя болтами на резиновых уплотнительных гайках, и одной возле кронштейна ВВ-проводов.

Первыми снимаем шланги с сапуна и клапана вентиляции картерных газов. Затем окручиваем болты ключом на 10 и снимаем, собственно, крышку, которая установлена в пазы.

Состояние двигателя по увиденному после снятия клапанной крышки установить невозможно, но качество используемого масла и его моющие свойства определяются по количеству сальных отложений под ней. Также следует обратить внимание на состояние сальников свечных колодцев. Если они стали излишне жесткие, то сейчас самое время приобрести новые и осуществить замену. Код оригинальной запчасти – 11193-15010. Выколачиваются они после отгибания крепящих их усиков.

Демонтаж защитного чехла и шкива коленвала

Снимаем предварительно открученный защитных кожух и, с помощью домкрата, вывешиваем двигатель. Делается это следующим образом: снимаем защиту двигателя, выбираем место под мотором вблизи шкива коленвала, и поддомкрачиваем двигатель в этом месте до того момента, когда почувствуете определенное давление на домкрат, а мотор немного поднимется вверх. Между домкратом и двигателем необходимо использовать мягкую прокладку, резиновую или каучуковую, например.

Затем торцевым ключом на 14 откручиваем крепление подушки силового агрегата. Крепление находится внизу под опорой. Затем откручиваются верхние болты опоры двигателя и снимаем подушку. После этого откручиваем болт крепления шкива к коленчатому валу и снимаем оставшиеся части пылезащиты ремня ГРМ.

Следующим шагом замены ремня ГРМ 4A-FE является снятие шкива коленвала. Специальным съемником эта процедура делается достаточно просто.

Но, если такого инструмента под рукой нет, то есть возможность обойтись без него. Фиксируем фронтальным ключом шляпку болта шкива коленчатого вала, упираем его о неподвижную часть кузова и аккуратно крутим стартером. Болт должен поддаться. Других способов без привлечения специального инструмента не существует.

Открутив болт, устанавливаем метку коленвала с нулевой меткой на кожухе защиты.

Метки

Перед снятием непосредственно ремня, необходимо разобраться с метками ГРМ 4A-FE. Проделав процедуру по установлению меток на шкиве и корпусе блока двигателя, необходимо дополнительно убедиться в их совпадении. Это можно сделать, взглянув на поршни. Если первый и четвертый поршень находятся максимально вверху, то метки выставлены верно.

Метками распределительного вала мотора 4A-ФЕ является буква K. Отверстие под этой буквой должно совпадать с выемкой шейки вала с уплотнительным сальником. Проверяем правильность, снимая крышку трамблера. Для этого откручиваем несколько болтов на десять. Бегунок должен находится на первом цилиндре, следовательно, он направлен на первый ВВ-провод и все сделано правильно.

Снятие старого ремня ГРМ

Наконец-то мы подошли к снятию изношенного ремня ГРМ 4A-FE. Демонтируем направляющую шайбу со шкива коленвала и отпускаем натяжной ролик, ослабляя болт-фиксатор. Затем отодвигаем его в сторону и закручиваем. Только после этого снимаем ремень.

Снова отпускаем ролик, снимаем натягивающую пружину и полностью снимаем натяжной ролик. В обратном порядке ставим новый ролик, ставим пружину и возвращаем его на место. Затягивать ролик полностью не нужно.

Демонтаж шкивов для замены сальников

Придерживая втулку распредвала ключом переменного размера, выкручиваем основной болт 14-м ключом. Затем любым удобным предметом достаем выглянувший сальник, не боясь его повредить.

Новый сальник обрабатываем смазкой и устанавливаем на место выбойкой. Шкив возвращаем обратно, затянув ключом с измерением силы в 60 Н/м.

Для снятия нижнего шкива коленвала мотора 4A-FE придется приложить усилия и воспользоваться любым средством типа «жидкий ключ», например, ВД-40. Химию необходимо обильно распылить на сам шкив. Когда коррозия вступит в реакцию, двумя мощными отвертками или небольшими ломиками, с подставленными под них мягкими подложками, расшатать шкив вперед-назад.

Если шкив не поддается, то придется воспользоваться обратным молотком, предварительно приварив на шкив гайки с резьбой, подходящей к молотку. Используя с одной стороны съемник, а с другой ломик или монтировку, необходимо раскачать шкив и снять его с посадочного места. После этого срезать гайки, а поверхность зачистить до гладкой.

Затем снимаем клин с коленвала и достаем сальник уже известным методом. Сальник необходимо смазать и установить по аналогии с сальником распредвала. После этого ставим клин в паз и одеваем шкив. Перед закручиванием болта шкива необходимо смазать его водоотталкивающим фиксатором резьбы или герметиком. Болт закручивается с силой 120 Н/м.

Установка нового ремня

Заключительная часть замены ремня ГРМ мотора 4A-FE и, наверное, самая простая. Проверяем установленные нами метки. Они должны остаться в прежнем положении. После этого новый ремень одевается на оба шкива и натягивается роликом. Для проверки натяжения требуется вручную провернуть газораспределительный механизм, и в случае необходимости, отрегулировать натяжение.

Сборка

Сборка осуществляется в обратной последовательности. Устанавливаем шайбу шкива, собираем кожух, возвращаем на место шкив насоса водяного охлаждения, ремешок ГУРа. Перед тем, как убрать домкрат не забывайте установить на место опору двигателя 4A-FE.

Ставим на место крышку клапанов с новой прокладкой, одеваем патрубки маслоотделителя. После установки ремешка климатической установки, одеваем ремень генератора. Остается установить бачок стеклоомывателя и прикрутить колеса. В последнюю очередь подключаем аккумуляторную батарею.

После этого можно заводить автомобиль и положиться на свой слух: если мотор не издает неизвестных до этого звуков, до все сделано правильно, а процедуру придется повторить еще нескоро, через 100 000 пробега.

Источник

Замена ремня ГРМ на двигатели Toyota серии A 5a-fe, 4a-fe, 7a-fe

Замена ремня ГРМ Тойота

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Снимите правую часть защиты двигателя.

3. Ослабьте болт шкива насоса охлаждающей жидкости.

4. Снимите ремень привода генератора.

а) Отверните стяжной болт.

б) Отверните регулировочный болт и снимите ремень.

5. Снимите ремень привода компрессора кондиционера.

6. Снимите бачок омывателя.

7. Снимите ремень привода насоса гидроусилителя рулевого управления.

а) Отверните стяжной болт.

б) Отверните регулировочный болт и снимите ремень.

8. Снимите защиту жгута проводки и отсоедините жгут.

9. Отсоедините высоковольтные провода.

10. Отсоедините шланги системы вентиляции картера.

11. Снимите крышку головки блока цилиндров.

12. Снимите крышку ремня привода ГРМ №3.

13. (4A-FE, 7A-FE) Отсоедините провод датчика давления в камере сгорания.

14. Снимите компрессор кондиционера, отсоединив разъем электромагнитной муфты, шланг и отвернув 4 болта крепления.

15. Снимите кронштейн компрессора, отвернув 4 болта крепления.

16. Отверните 4 болта и снимите шкив насоса охлаждающей жидкости.

17. Снимите крышку ремня привода ГРМ №2.

18. Установите поршень первого цилиндра в ВМТ конца такта сжатия.

а) Проверните шкив коленчатого вала и совместите канавку на шкиве с меткой «О» на защитной крышке №1 ремня привода ГРМ.

6) Убедитесь, что отверстие в шкиве привода распределительного вала совместилось с меткой на крышке его подшипника.

В противном случае проверните коленчатый вал на один оборот (360°).

19. Снимите шкив коленчатого вала,

а) Используя подходящее приспособление отверните фиксирующий болт шкива.

20. Снимите крышку ремня привода ГРМ №1.

21. Снимите направляющую ремня привода ГРМ.

23. Отсоедините правую опору двигателя, отвернув 3 болта и 3 гайки крепления.

24. Снимите ремень привода ГРМ.

В случае повторного использования ремня, нарисуйте стрелку направления движения ремня (в сторону вращения коленчатого вала двигателя) и сделайте метки на ремне и шкивах, как показано на рисунках.

а) Отпустите болт крепления ролика-натяжителя, переместите его до упора влево и затем временно зафиксируйте его в этом положении тем же болтом крепления.

б) Снимите ремень привода ГРМ

25. Снимите натяжной ролик и натяжную пружину, вывернув полностью болт крепления натяжного ролика.

26. При необходимости, снимите зубчатый шкив коленчатого вала. В случае затруднений используйте 2 отвертки. Примечание: для предотвращения повреждения элементов блока цилиндров подложите ветошь

не допускайте попадания воды или масла на зубчатые шкивы распределительного и коленчатого валов и держите их в чистоте.

1. Установите зубчатый шкив распределительного вала (если был снят).

а) Совместите установочный штифт на носке распределительного вала с канавкой зубчатого шкива и насадите шкив на распределительный вал.

б) Временно установите болт крепления шкива.

в) Удерживая распределительный вал за его шестигранную часть раз-водным ключом, затяните болт крепления шкива распределительного вала.

Момент затяжки. 59 Н м

2. Установите зубчатый шкив коленчатого вала (если был снят).

а) Совместите шпонку на коленчатом валу со шпоночной канавкой зубчатого шкива.

б) Насадите шкив на носок коленчатого вала до упора отбортовкой вовнутрь.

3. Временно установите ролик-натяжитель с пружиной.

а) Закрепите ролик болтом, не затягивая его.

б) Установите пружину.

в) Оттяните ролик влево до упора и затяните болт;

4. Установите ремень привода ГРМ.

а)Установите поршень 1-го цилиндра в положение ВМI в конце такта сжатия.

— Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.

— Используя болт крепления зубчатого шкива коленчатого вала, поверните коленчатый вал ‘и совместите синхронизирующие метки на зубчатом шкиве и на корпусе масляного насоса

б) Установите зубчатый ремень ГРМ.

Предупреждение: двигатель должен быть холодным.

Примечание: в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.

Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов.

в) Проверьте правильность установки ремня (фазы газораспределения).

— Медленно отпустите болт крепления натяжного ролика.

— Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.

— Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками на корпусе масляного насоса (для > шкива коленчатого вала) и на крышке подшипника распределительного вала, как показано на рисунке

— Затяните болт крепления ролика-натяжителя.

Момент затяжки. 38 Н-м

г) Установите направляющую зубчатого ремня отбортовкой наружу, как показано на рисунке

д) Установите защитную крышку №1.

Момент затяжки болтов. 8 Н-м

а) Установите поршень 1-го цилиндра в положение ВМТ в конце такта сжатия.

— Установив разводной ключ на шестигранный участок распределительного вала, поверните его и совместите метку на крышке подшипника распределительного вала с центром малого отверстия на шкиве распределительного вала.

— Временно установите ремень привода ГРМ.

— Установите направляющую ремня привода ГРМ лицевой стороной на-ружу.

— Установите крышку ремня привода ГРМ №1.

Момент затяжки. 8 Н-м

— Установите шкив коленчатого вала.

— Поверните шкив коленчатого вала, и совместите его риску с установочной меткой «О” на крышке №1 ремня привода ГРМ.

б) Установите зубчатый ремень ГРМ.

двигатель должен быть холодным.

в случае повторного использования ремня совместите нанесенные ранее метки на шкивах и ремне и учитывайте направление вращения ремня.

Установите зубчатый ремень ГРМ, соблюдая метки и обеспечивая необходимое натяжение на участке между зубчатыми шкивами коленчатого и распределительного валов,

в) Проверьте правильность установки ремня (фазы газораспределения).

— Медленно отпустите болт крепления натяжного ролика

Медленно по часовой стрелке поверните коленчатый вал на 2 оборота от ВМТ до ВМТ, предварительно установив болт крепления зубчатого шкива.

— Убедитесь, что синхронизирующие метки на каждом шкиве совпадают с соответствующими метками, как показано на рисунке.

— Затяните болт крепления ролика-натяжителя.

Момент затяжки. 38 Н м

5. Установите правую опору двигателя, завернув 3 болта и 3 гайки крепления.

6. Опустите двигатель подъемником.

7. Установите шкив коленчатого вала.

а) Совместите шпонку на коленчатом валу с пазом шкива и насадите шкив на вал.

б) Используя подходящее приспособление заверните и затяните крепежный болт шкива коленчатого вала.

8. Установите шкив насоса охлаждающей жидкости.

9. Установите кронштейн компрессора кондиционера, завернув 4 болта крепления.

момент затяжки. 48 Н-м

10. Установите компрессор кондиционера, завернув 4 болта крепления. Момент затяжки. 25 Н-м

11. (4A-FE, 7A-FE) Установите провод датчика давления в камере сгорания.

12. Установите крышку ремня привода ГРМ №3.

Момент затяжки. 8 Н-м

13. Установите крышку головки блока цилиндров.

а) Удалите старый герметик.

б) Нанесите слой свежего герметика в местах, показанных на рисунке.

в) Установите прокладку под крышку головки блока цилиндров.

г) Установите крышку головки блока, закрепив ее 4-мя гайками, установленными на уплотняющие шайбы.

Момент затяжки гаек. 6 Н-м

14. Подсоедините шланги системы вентиляции картера.

15. Подсоедините высоковольтные провода.

16. Подсоедините жгут проводки и установите защиту жгута проводов.

17. Установите ремень привода насоса гидроусилителя рулевого управления.

18. Установите ремень привода компрессора кондиционера.

19. Установите бачок омывателя,

20. Установите ремень привода генератора.

21. Затяните болты крепления шкива

насоса охлаждающей жидкости. Момент затяжки. 10 Н м

22. Установите правую часть защиты двигателя.

23. Подсоедините отрицательную клемму к аккумуляторной батарее.

Источник

Видео

Toyota 4A — FE — Замена ремня ГРМ

как выставить метки ГРМ 4a-fe, 5a-fe и т.д.

4A FE Замена сальников коленвала ,распредвала,установка грм,проверка зазоров клапанов

«ГТ» Замена ремня ГРМ и ролика на дв 4A-FE Тойота Королла, КаринаЕ, Авенсис, Версо и др.

«ГТ» Ремонт двигателя TOYOTA 4А-FE 1.6i 16v. Установочные метки, первый запуск.Часть 2.

«ГТ» ИЗВЕСТНЕЙШИЙ двигатель от Тойоты 4A-FE — НЮАНС при установке распредвалов!!!

Обрыв ремня ГРМ, Toyota, 4AFE

Установка ремня грм Тоёта 4е fe

TOYOTA SPACIO двс 4A — FE меняем ремень грм

Замена ремня ГРМ 4E-FE Toyota corolla. Всё очень просто!!!

Руководство Toyota двигатели 4A-F (1.6 л), 5A-F (1.5 л), 4A-FE (1.6 л), 4А-GЕ

Руководства и инструкции » Toyota » Toyota двигатели 4A-F (1.6 л), 5A-F (1.5 л), 4A-FE (1. 6 л), 4А-GЕ (1.6л), 5А-FЕ (1.5л), 7A-FE (1.8 л)

  • Следующая >

Toyota: двигатели 4A, 5A, 7A-FE. Руководство — часть 19

76 Двигатель — механическая часть

(4A-GE(AE101,AE111))

— Вставьте плоскую отвертку в вы­

точку «А» и аккуратно извлеките сто­

порное кольцо.

4A-GE(AE101,AE111).

б) Постепенно нагрейте поршень до

7 0 — 8 0 ° С .

в) С помощью пластикового молотка

и латунной выколотки легкими уда­

рами Выпрессуйте поршневой палец

из поршневой головки шатуна.

Примечание:

• Не разукомплектовывайте пор­

шень и поршневой палец.

• Разложите детали поршневой

группы в требуемом порядке.

Проверка состояния поршня

и шатуна

1. Очистите поршень.

а) Скребком удалите нагар и угле­

родные отложения с днища поршня.

б) Очистите канавки поршня от от­

ложений куском сломанного кольца.

в) Растворителем и мягкой волося­

ной щеткой окончательно очистите

поршень.

Внимание: не применяйте металли­

ческую щетку.
2. Проверьте поршень и поршневые

кольца.

А. Проверьте зазор поршень-цилиндр.

Внимание: существует 3 размерных

группы номинального диаметра порш­

ня, обозначаемые цифрами «1», «2» и «3»

соответственно. Метка набивается

на днище поршня (как правило, в цен­

тре), как показано на рисунке. Для не­

которых двигателей (в частности,

для двигателя 4A-GE) эта метка мо­

жет быть смещена по направлению к

передней части двигателя.

4A-GE (АЕ101, АЕ111). 1 — к передней

части двигателя, 2 — метка «перед»,

3 — мотка диаметра отверстия под

поршневой палец, 4 — метка диамет­

ра поршня.

Обратите внимание на метку «перед»

(стрелку или выемку), по которой пор­

шень должен устанавливаться в ци­

линдр,

a) (4A-FE(AE101 и АТ190), 5A-F, 5А-

FE и 7A-FE)
Микрометром измерьте диаметр

поршня на расстоянии 24,5 мм от

поверхности днища поршня, как по­

казано на рисунке.

(4A-F, 4A-FE (AE92, AE95, AT171 и

AT180) и 4A-GE (АЕ92, AW11 и
АТ160))

Микрометром измерьте диаметр
поршня на расстоянии, заданном от
нижней кромки юбки поршня, как по­
казано на рисунке.

Это расстояние составляет:

4A-F, 4A-FE 38,5 мм
4A-GE(AE92, AW11, АТ160)….42,0 мм

(4A-GE(AE101,AE111))

Микрометром измерьте диаметр

поршня на расстоянии 8 мм от оси

отверстия под поршневой палец, как

показано на рисунке.

б) Измерьте диаметр цилиндра в

поперечном направлении см. раздел

«Проверка блока цилиндров».

в) Вычтите диаметр поршня из изме­

ренного диаметра цилиндра и опре­

делите величину зазора между ци­

линдром и поршнем (см. таблицу

«Номинальный и максимальный за­

зоры между цилиндром и поршнем»).

Если зазор превышает допустимую

величину, замените все 4 поршня и

расточите все 4 цилиндра.

Внимание: при использовании нового

блока цилиндров необходимо исполь­

зовать поршни той же размерной

группы, что и блок цилиндров

(номера меток на поршнях должны

совпадать с номерами меток на бло­

ке цилиндров).

Б. Проверьте зазор между компресси­

онным кольцом и канавкой, измерив

его плоским щупом, как показано на

рисунке.

Если зазор больше значений, задан­

ных в таблице «Номинальный зазор

между компрессионным кольцом и

стенкой канавки», замените поршень.

В. Проверьте зазор в замке поршнево­

го кольца.

а) Установите кольцо в цилиндре

блока.

б) Поршнем протолкните кольцо на

расстояние 80 мм (4A-GE (АЕ101,

АЕ111)) 87 мм (4A-FE, 5A-FE и 4А-

GE (AE92, AW11, АТ160)) или 104 мм

(7A-FE) от поверхности блока ци­

линдров, как показано на рисунке.

в) Плоским щупом измерьте зазор в

замке.

Если зазор больше допустимого, зама­

ните кольцо (см. таблицу «Номиналь­

ный и максимальный зазоры в замках

поршневых колец»). Если же зазор

больше допустимого даже при установ­

ке нового кольца, расточите все 4 ци­

линдра и установите кольца ремонтно­

го (увеличенного) размера или замени­

те блок цилиндров.

3. (4A-GE)

Проверьте посадку поршневого пальца:

при температуре 80°С поршневой па­

лец должен входить в бобышки поршня

под усилием большого пальца.

Двигатель — механическая часть 77

4. Проверьте шатун.

А. Проверьте соосность шатуна.

• Используя специальное приспо­

собление и плоский щуп, проверьте

изгиб шатуна.

Максимальный изгиб на 100 мм длины:

4A-FE, 5A-FE u 7A-FE 0,05 мм

4A-GE 0,03 мм

Если изгиб больше допустимого,

замените шатун.

• Аналогичным способом проверьте

скручивание шатуна.

Максимальное скручивание
на 100 мм длины 0,05 мм

Если скручивание больше допусти­

мого, замените шатун (вместе с

крышкой шатуна).

Б. Проверьте шатунные болты.

• Наверните гайку на каждый болт и

убедитесь, что гайка легко навора­

чивается рукой на всю длину резьбы

болта.
(4A-FE, 5A-FE и 4A-GE) Если гайка

не наворачивается рукой, измерьте

наружный диаметр резьбы болта

штангенциркулем в зоне наибольше­

го износа. Если такую зону трудно

обнаружить визуально, то проводите

измерение на расстоянии 15 мм от

конца болта, как показано на рисунке.

Наружный диаметр резьбы:

Номинальный 8,8609,000 мм
Минимальный 8,600 мм

Внимание: если диаметр меньше
допустимого, замените болт и

гайку.

(7A-FE) Измерьте наружный диа­

метр болта штангенциркулем в зоне

наибольшего износа. Если такую

зону трудно обнаружить визуально,

то проводите измерение на рас­

стоянии 20 мм от головки болта, как

показано на рисунке.

Таблица. Номинальные и максимальные значения диаметра поршня (в мм).

Поршень

Номинальный,

метка «1»
Номинальный,
метка «2»
Номинальный,

метка «3»
Ремонтный (увели¬

ченный на 0,5 мм)

Тип двигателя (модель автомобиля)

4A-F, 4A-FE

(АЕ92, АЕ95,

АТ171 и

АТ180)

80,930 —

80,940

80,940 —

80,950

80,950 —

80,960

81,430-

81,460

4A-FE

(АЕ101

и АТ190)

и 7A-FE
80,905 —

80,915

80,915-

80,925

80,925 —

80,935

81,405-

81,435

4A-GE

(АЕ92,

AW11 и

АТ160)

80,980 —

80,900

80,900 —

80,910

80,910-

80,920

81,390-

81,420

4A-GE

(АЕ101,

АЕ111)

80,895 —

80,905

80,905 —

80,915

80,915-

80,925

81,395-

81,425

5A-FE

78,605 —

78,615

78,615-

78,625

78,625 —

78,635

79,195-

79,135

Таблица. Номинальный и максимальный зазоры в замках поршневых
колец (в мм).

Тип двигателя
(модель автомобиля) .
4A-F: номинальный

максимальный

4A-FE (АЕ92, АЕ95, АТ171
и АТ180): номинальный

максимальный

4A-FE(AE101 и АT190):

номинальный
максимальный

5A-FE: номинальный

максимальный

7A-FE: номинальный

максимальный

4A-GE(AE92,AW11,
АТ160): номинальный

максимальный

4A-GE(AE101.AE111):

номинальный
максимальный

Компрессион­
ное кольцо №1
0,250 — 0,350

1,070

0,250 — 0,450

1,050

0,250 — 0,450

1,050
0,200 — 0,350
1,050

0,250 — 0,350

1,050

0,250 -0,470

1,070

0,280 — 0,440
0,950

Компрессион­
ное кольцо №2
0,150-0,300
1,020

0,150-0,400

1,000

0,350 — 0,600

1,200

0,350 — 0,500

1,200

0,350 — 0,500

1,200

0,200 — 0.420

1,020

0,380 — 0,540

1,050

Маслосъем- I
ное кольцо*
0,100-0,600

1,620

0,100-0,700

1,300

0,100-0,500

1,100

0,100-0,400

1,05

0,150-0,450

1,100

0,150-0,520

1,120

0,130-0,490

1,000

* Примечание: для маслосъемного кольца зазор определяется между скребками.

Таблица. Номинальный зазор между компрессионным кольцом

и стенкой канавки (в мм).

Тип двигателя (модель автомобиля)

4A-F и 4A-FE (АЕ92, АЕ95, АТ171, АТ180)
4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE
4A-GE (АЕ92, AW11, АТ160)
4A-GE(AE101.AE111)

Компрессионное
кольцо №1
0,040 — 0,080
0,045 — 0,085
0,030 — 0,080
0,040 — 0,080

Компрессионное
кольцо №2
0,030 — 0,070
0,030 — 0,070
0,030 — 0,070
0,030 — 0,070

Таблица. Номинальный и максимальный зазоры между цилиндром
и поршнем (в мм).

Зазор

Номинальный

Максимальный

Тип двигателя (модель автомобиля)
4A-F,4A-FE

(АЕ92, АЕ95,

АТ171,АТ180)

0,060-0,080

0,100

4A-FE(AE101,
AT190),5A-FE

7A-FE

0,085-0,105

0,130 | 0,200

4A-GE (АЕ92,
AW11,AT160)

0,100-0,120

0,150

4A-GE

(АЕ101,
АЕ111)

0,095-

0,115

0,200

Таблица. 4A-GE (АЕ101, АЕ111) диаметры поршневого пальца и отверстия

в поршне (в мм).

Диаметр отверстия в поршне

Метка

АВ

CD

EF

20,003-20,007

20,007-20,011

20,011-20,015

Диаметр пальца

Метка

А

В

С
D

Е
F

20,004-20,006
20,006-20,008
20,008-20,010
20,010-20,012
20,012-20,014
20,014-20,016

78 Двигатель — механическая часть

Наружный диаметр резьбы:

Номинальный 8,8609,000 мм

Минимальный 8,600 мм

Внимание: если диаметр меньше до­
пустимого, замените болт и гайку.
5. (4A-GE(AE101, AE111))
Измерьте диаметр поршневого пальца.
Номинальный
диаметр 20,004
20,016 мм
При необходимости подберите порш­
невой палец, в соответствии с метка­
ми на поршне и пальце (см. таблицу
«4A-GE (АЕ101. АЕ111) диаметры

поршневого пальца и отверстия в
поршне (в мм)»).

4A-GE (АЕ101, АЕ111). 1 — к передней

части двигателя, 2 — метка «перед»,

3 — метка диаметра отверстия под

поршневой палец, 4 — метка диамет­

ра поршня.

6. (4A-GE)

Проверьте зазор между поршневым

пальцем и втулкой шатуна.

а) Индикатором измерьте внутренний
диаметр втулки шатуна.

Номинальный

диаметр 20,01020,022 мм

б) Микрометром измерьте наружный

диаметр поршневого пальца.

Номинальный

диаметр 20,00420,016 мм

в) Вычтите значение наружного диа­

метра пальца из значения внутренне­

го диаметра втулки шатуна.

Зазор:

Номинальный 0,0040,008 мм

Максимальный 0,050 мм

Если зазор больше максимального, за­

мените втулку шатуна. При необходи­

мости замените поршень вместе с

поршневым пальцем.

7. (4A-GE)
При необходимости замените втулку

поршневой головки шатуна.

а) С помощью подходящего приспо­

собления Выпрессуйте втулку порш­

невой головки шатуна.

б) Совместите отверстия для прохо­

да масла во втулке и в поршневой

головке шатуна и подходящим при­

способлением запрессуйте новую

втулку.
в) Прошлифуйте отверстие запрес­

сованной втулки до получения раз­

мера, обеспечивающего номиналь­

ный зазор (см. параграф 5).

г) Убедитесь, что поршневой палец

(предварительно слегка смазанный

моторным маслом) входит в запрес­

сованную втулку шатуна при ком­

натной температуре под усилием

большого пальца.

Расточка цилиндров

Внимание:

• Растачивайте все 4 цилиндра на

один и тот же ремонтный размер

(под поршни увеличенного (ремонт­

ного) диаметра).

• Устанавливайте поршневые коль¬

ца также одного ремонтного разме­

ра, соответствующего увеличенно­

му (ремонтному) размеру поршней.

1. Подберите поршни ремонтного раз­

мера.

Диаметр поршня ремонтного

(увеличенного на 0,5 мм) размера:

4A-F, 4A-FE(AE92, AE95. АТ171

и AT180) 81,430 — 81,460 мм

4A-FE(AE101 и AT190)

и 7A-FE 81,405 — 81,435 мм

5A-FE 79,105 — 79,135 мм

4A-GE 81,390 — 81,420 мм

2. Рассчитайте ремонтный размер

расточенного цилиндра.

а) Микрометром измерьте диаметр

поршня (см. параграф 2 подраздела

«Проверка состояния поршня и ша­

туна»).

б) Подсчитайте диаметр цилиндра

после расточки.

Диаметр цилиндра = Р + С — Н (мм),

где:

Р — диаметр поршня в мм (значе­

ния ремонтного диаметра поршня

и место его измерения см. пара­

граф 2 подраздела «Проверка со­

стояния поршня и шатуна»),

С — зазор между поршнем и ци­

линдром в мм (значения зазора

см. параграф 2 подраздела

«Проверка состояния поршня и

шатуна»),

Н — допуск на хонингование — не

более 0,02 мм.

3. Расточите и отхонингуйте цилиндр

до требуемых размеров.

Максимальный допуск

на хонингование 0,02 мм
Внимание: излишнее хонингование

нарушает окружность цилиндра.

Проверка и ремонт коленча­

того вала

1. Проверьте биение коленчатого вала.

а) Уложите коленчатый вал на

призмы.

б) Часовым индикатором проверьте

биение коленчатого вала по сред­

ней коренной шейке.

Максимально допустимое биение:

4A-FE(AE101, AT190), 5A-FE
и 7A-FE 0,03 мм

4A-F. 5A-F, 4A-FE(AE92, АЕ95,

АТ171 u AT180) u 4A-GE 0,06 мм

Если биение больше максимально до­

пустимого, замените коленчатый вал.

2. Проверьте шатунные и коренные

шейки.

а) Микрометром измерьте диаметр

каждой шатунной и коренной шейки

в двух взаимно перпендикулярных

плоскостях, как показано на рисунке.

Диаметр коренной шейки:

4A-F, 5A-F, 4A-FE, 5A-FE u 7A-FE

Номинальный. .. 47,98248,000 мм

Ремонтный 47,74547,755 мм

4A-GE:

Номинальный… 47,98248,000 мм

Ремонтный 47,745 — 47,755 мм

Диаметр шатунной шейки:

4A-F, 5A-F, 4A-FE и 5A-FE:

Номинальный… 39,98540,000 мм

Ремонтный 39,74539,755 мм

Двигатель — механическая часть 79

7A-FE

номинальный.,.. 47,98848,000 мм

ремонтный 47,74547,755 мм

4A-GE:

номинальный…. 41,98942,000 мм

ремонтный 41,74541,755 мм

Примечание: ремонтный диаметр

шеек уменьшен на 0,25 мм по сравне­

нию с номинальным.

Если диаметры шеек не совпадают с

заданными значениями, проверьте за­

зор в шатунных и коренных подшипни­

ках коленчатого вала. При необходи­

мости прошлифуйте шейки или заме­

ните коленчатый вал,

б) Проверьте шатунные и коренные

шейки на конусность и эллипсность,

как показано на предыдущем рисунке.

Максимальное значение конусности и

эллипсности:

4A-F, 4A-FE, 7A-FE и 4A-GE…. 0,02 мм

5A-F, 5A-FE 0,005 мм

Если конусность/эллипсность больше

допустимой, замените коленчатый вал.

3. При необходимости перешлифуйте

шатунные и коренные шейки на ре­

монтный размер и подберите вкла­

дыши ремонтного (0,25 мм) размера.

Проверка обратных клапанов

и форсунок для охлаждения

поршня (4A-GE)

1. Проверьте обратные клапаны.

Надавите на клапан отверткой и убе­

дитесь в отсутствии заедания. При

наличии заедания замените клапан.

2. Убедитесь что в форсунках отсутст­
вуют повреждения или заедания. В
противном случае замените форсунки.

Замена сальников коленча­

того вала

Внимание: существует два метода
(«А» и «Б») замены сальников.
1. Замените передний сальник (саль­
ник носка) коленчатого вала.

А. При снятом масляном насосе.

а) Отверткой удалите сальник, как
показано на рисунке.

б) Используя подходящее приспособ­

ление и молоток, установите новый

сальник, причем его плоскость долж­

на совпасть с плоскостью корпуса

масляного насоса.

в) Нанесите слой смазки на рабочую

кромку сальника.

Б. Масляный насос установлен на дви­

гателе,

а) Ножом сделайте разрез на саль­

нике, как показано на рисунке.

б) Отверткой удалите сальник.

Внимание: чтобы не повредить ко­

ленчатый вал, оберните жало от­

вертки клейкой лентой.

в) Нанесите консистентную смазку

на рабочую кромку сальника.

г) Используя подходящее приспо­

собление и молоток, установите

сальник на место. Его плоскость

должна совпасть с плоскостью кор­

пуса масляного насоса.

2. Замените задний сальник коленча­

того вала.

А. При снятом держателе сальника

хвостовика.

а) Отверткой и молотком выбейте

сальник, как показано на рисунке.

б) Используя подходящее приспо­
собление и молоток, установите но­
вый сальник в держатель, причем,
плоскость сальника должна сов­
пасть с плоскостью держателя.

в) Нанесите слой смазки на рабочую

кромку сальника.

Б. Держатель сальника хвостовика ус­

тановлен на двигателе.

а) Ножом сделайте надрез на саль­

нике, как показано на рисунке.

б) Отверткой, обернутой клейкой

лентой, удалите старый сальник.

в) Нанесите консистентную смазку

на рабочую кромку сальника.

г) Используя подходящее приспо­

собление и молоток, установите

сальник на место, причем его плос­

кость должна совпасть с плоскостью

держателя сальника.

Замена штуцера (4A-GE)

1. Используя торцевой ключ на 12 мм

и молоток, выбейте штуцер.

2. С помощью накидного ключа и мо­

лотка установите (забейте) новый

штуцер.

Сборка узла «поршень-шатун»

1. Соберите шатунно-поршневую

группу.

(4A-F, 5A-F, 4A-FE, 5A-FE u 7A-FE)

а) Нанесите немного моторного
масла на поршневой палец и в от­
верстия бобышек поршня.
б) Совместите метки «ПЕРЕД»:

поршня (выемка) и шатуна (выступ).

в) С помощью приспособлений, пока­
занных на рисунке, соедините пор­
шень и шатун поршневым пальцем.

  • Следующая >
  • 1

  • 2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

  • 9

  • 10

  • 11

  • 12

  • 13

  • 14

  • 15

  • 16

  • 17

  • 18

  • 19

  • 20

  • 21

  • 22

  • 23

  • 24

  • 25

  • 26

  • 27

  • 28

  • 29

  • 30

  • 31

  • 32

  • 33

  • 34

  • 35

  • 36

  • 37

  • 38

  • 39

  • 40

  • 41

  • 42

  • 43

  • 44

  • 45

  • 46

  • 47

  • 48

  • 49

  • 50

  • 51

  • 52

  • 53

  • 54

  • 55

  • 56

  • 57

Распиновка трамблера 4a fe: катушка зажигания 4а фе

Блок электронного управления двигателем двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина запрограммирован таким образом, чтобы обеспечить оптимальный угол опережения зажигания на различных режимах работы двигателя.
Используя информацию об условиях работы двигателя (частота вращения, температура охлаждающей жидкости и т. д.), микрокомпьютер выдает команду на подачу искрового разряда точно в необходимый момент рабочего цикла двигателя.
Рис.38. Схема размещения элементов системы зажигания на автомобиле с двигателем 4A-FE (АТ190)
1 — главная плавкая вставка 2.0L, 2 — свечи зажигания, 3 — электронный блок управления (для моделей с левым расположением рулевого управления), 4 — объединенный узел зажигания, 5 — диагностический разъем, 6 — электронный блок управления (для моделей с правым расположением рулевого управления), 7 — плавкая вставка АМ2 (30 А).
Блок электронного управления двигателем двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина осуществляет текущий контроль за условиями его работы, используя сигналы соответствующих датчиков.
По этим сигналам блок электронного управления вычисляет необходимый угол опережения зажигания и посылает управляющий сигнал на коммутатор. Высокое напряжение распределяется по свечам зажигания в соответствии с порядком работы двигателя и вызывает искровой разряд между электродами свечи зажигания, который поджигает топливо-воздушную смесь.
Объединенный узел (блок) зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина (блок бесконтактной системы зажигания) включает в себя: коммутатор, катушку зажигания, распределитель искрового разряда по цилиндрам двигателя, а также роторы и индуктивные катушки датчика углового положения коленчатого вала и датчика углового положения распределительного вала.
Коммутатор периодически прерывает первичный ток, идущий от электронного блока управления двигателем (сигнал IGT), и тем самым создает искровой разряд на свечах зажигания. Кроме того, с целью повышения надежности работы системы зажигания, в момент искрообразования информация об этом (сигнал IGF) поступает на электронный блок управления двигателем.
Катушка зажигания состоит из замкнутого сердечника, первичной обмотки, которая охватывает сердечник, и вторичной обмотки, которая охватывает первичную обмотку. Такая конструкция позволяет создать высокое напряжение, способное вызвать мощный искровой разряд в зазоре между электродами свечи зажигания.
Распределитель зажигания обеспечивает распределение высокого напряжения по свечам зажигания каждого цилиндра в соответствии с порядком работы двигателя. Индуктивная катушка «NE» с магнитоэлектрическим генератором импульсов позволяет определять угловое положение коленчатого вала, а индуктивная катушка «G» — угловое положение распределительного вала, что необходимо для правильного определения момента зажигания.
Примечание: на некоторых двигателях, например, на 4A-GE (вариант без расходомера воздуха) или 4A-FE (вариант с системой сгорания обедненных смесей) на датчиках углового положения распределительного вала используются две индуктивные катушки «G1» и «G2».
Предупреждения для системы зажигания в работе двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE:
— Не оставляйте зажигание включенным более, чем на 10 минут, если двигатель не работает.
— При подключении тахометра к системе зажигания подсоедините рабочий провод тахометра к клемме IG (-) диагностического разъема комплексного электронного блока зажигания, а провода питания — к аккумуляторной батарее.
— Поскольку не все тахометры совместимы с данной системой зажигания, перед использованием тахометра убедитесь в их совместимости.
— Никогда не допускайте прикосновения выводных контактов тахометра с «массой»: это приводит к выходу из строя коммутатора и/или катушки зажигания проверяемого двигателя.
— Не отсоединяйте аккумуляторную батарею на работающем двигателе.
— Убедитесь, что коммутатор надежно соединен с массой автомобиля.
Рис.39. Схема системы зажигания 4A-FE и 7A-FE (АЕ102)
1 — аккумуляторная батарея, 2 — главная плавкая вставка (3.0W для АЕ или 2,0L для AT), 3 — плавкая вставка АМ2 (30 А), 4 — замок зажигания, 5 — свечи зажигания, 6 — объединенный узел зажигания, 7 — ротор и крышка распределителя зажигания, 8 — конденсатор, 9 и 10- ротор и индуктивная обмотка датчика углового положения коленчатого вала, 11 и 12- ротор и индуктивная обмотка датчика углового положения распределительного вала, 13 — катушка зажигания, 14 — коммутатор, 15 — диагностический разъем коммутатора, 16 — электронный блок управления.
Рис.40. Схема системы зажигания 4A-GE без расходомера воздуха)
1 — аккумуляторная батарея, 2 — плавкая вставка АМ2 (30 А), 3 — замок зажигания, 4 — свечи зажигания, 5 — ротор и крышка распределителя зажигания, 6 — катушка зажигания, 7 — коммутатор, 8 — к тахометру, 9 и 10 — ротор и индуктивная обмотка датчика углового положения коленчатого вала, 11 и 12 — ротор и индуктивные обмотки датчика углового положения распределительного вала, 13 — электронный блок управления.
Проверка на искрообразование (Для всех двигателей, кроме двигателя 4A-GE)
— Отсоедините высоковольтные провода от свечей зажигания.
— Снимите свечи зажигания и вновь подсоедините к ним высоковольтные провода.
— Заземлите (соедините с «массой») корпуса свечей зажигания.
— Убедитесь, что при прокручивании двигателя стартером происходит искрообразование на каждой свече. (Только для 4A-GE и 4A-FE с системой сгорания обедненных смесей)
— Отсоедините высоковольтные провода от распределителя.
— Удерживая концы проводов на расстоянии 12,5 мм от «массы» (корпуса автомобиля), убедитесь в наличии искрообразования при прокручивании двигателя стартером. Внимание: для предотвращения попадания в цилиндры значительного количества топлива из работающих форсунок испытание следует проводить в течение не более 1-2 с. Если искрообразование не наблюдается, необходимо провести проверку в указанной ниже
последовательности.
Термины «холодная» и «горячая» обмотки катушки зажигания или катушки датчика угловых импульсов в последующих предложениях обозначают температуру обмоток:
— «холодная» от -10°С до +50°С
— «горячая» от +50°С до +100°С
Проверьте соединения в объединенном узле зажигания: катушки зажигания, коммутатора, разъемов распределителя.
Проверьте сопротивление высоковольтных проводов. Максимальное сопротивление каждого провода 25 кОм
Проверьте наличие напряжения на положительном (+) выводе катушки зажигания при включенном зажигании.
Проверьте сопротивление обмоток катушки зажигания по соответствующей таблице.
Проверьте сопротивление обмотки индуктивной катушки датчика углового положения коленчатого вала (выводы NE (+) и NE (-)) и датчика углового положения распределительного вала (выводы G (+) и G (-)) по соответствующей таблице.
Если сопротивление не соответствует техническим данным, то:
Двс 4A-FE (АЕ101 и АТ190), 4A-GE и 5A-FE(AE110) — Замените узел корпуса распределителя.
Двс 4A-FE (кроме АЕ101 и АТ190) — Замените комплексный (объединенный) блок зажигания (блок бесконтактной системы зажигания).
Проверьте воздушный зазор распределителя. Величина зазора 0,2 — 0,4 мм
Если величина зазора не совпадает с техническими данными, то замените:
— Двигатель 4A-FE (АЕ101 и АТ190), 4A-GE, SAFE(АЕ110), 7A-FE(AE93, AE102)) — Узел корпуса распределителя.
— Двигатель 4A-FE (кроме АЕ101 и АТ190) — Объединенный узел зажигания.
Проверьте наличие управляющего сигнала от электронного блока управления двигателем.
Проверьте состояние проводки от компьютера к объединенному узлу зажигания. При необходимости замените электронный блок управления.
Попробуйте использовать другой коммутатор.
Проверка высоковольтных проводов двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина
Отсоедините высоковольтные провода от свечей зажигания, удерживая их только за резиновые наконечники. Неправильное обращение с проводами может привести к внутренним разрывам проводов.
Кроме 7A-FE и 4A-GE — Отсоедините высоковольтные провода от крышки распределителя или от крышки объединенного узла зажигания. Для этого отверткой оттяните пружинную защелку и отсоедините держатель вместе с высоковольтным проводом от крышки распределителя.
Используя омметр, проверьте сопротивление каждого высоковольтного провода.
Для двигателей 7A-FE и 4A-GE сопротивление проводов проверяется вместе с крышкой распределителя или комплексного электронного блока зажигания. Максимальное сопротивление …25 кОм на каждый провод. Если сопротивление превышает указанное значение, проверьте наконечники проводов или замените провода.
Кроме 7A-FE и 4A-GE — Подсоедините высоковольтные провода к крышке распределителя или объединенного узла зажигания.
Подсоедините высоковольтные провода к свечам зажигания, обращая внимание на разводку и фиксацию проводов зажимами.
Проверка свечей зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Отсоедините высоковольтные провода от свечей зажигания.
Выверните свечи зажигания, используя свечной ключ на 16 мм.
Очистите свечи зажигания на пескоструйном аппарате или металлической щеткой.
Проверьте визуально состояние свечей зажигания на предмет износа электродов, повреждений резьбы или (и) изолятора. При необходимости замените свечу зажигания.
Отрегулируйте зазор между электродами, подгибая только боковой электрод.
Проверка элементов системы зажигания или элементов объединенного узла зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина
В двигателе 4A-GE и в двигателе 4A-FE (с системой сгорания обедненных смесей) объединенный узел зажигания отсутствует, но процедуры проверки одноименных элементов системы зажигания (катушки зажигания, трамблера-распределителя, коммутатора, датчиков угловых импульсов и т.д.) аналогичны процедурам проверки этих элементов в объединенном узле зажигания и рассматриваются параллельно.
Для систем зажигания, имеющих объединенный узел зажигания — Отсоедините разъемы объединенного узла зажигания, снимите крышку и ротор распределителя, а также пыльник катушки зажигания.
Для систем зажигания двигателей, имеющих распределитель — Отсоедините разъем катушки зажигания и отсоедините провод высокого напряжения от катушки зажигания.
Проверка катушки зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Внимание: термины «холодная» и «горячая» обмотки катушки зажигания в последующих предложениях обозначают температуру обмоток:
— «Холодная» от -10ОС до+50ОС
— «Горячая» от +50ОС до +100ОС
Эти определения в дальнейшем сохраняются также применительно к индуктивным катушкам датчиков угловых импульсов.
Проверьте сопротивление первичной обмотки, используя омметр, подключив его к катушке зажигания.
Проверьте сопротивление вторичной обмотки, используя омметр, подключив его к катушке зажигания, Если сопротивление любой из обмоток катушки зажигания не соответствует номинальным значения, замените катушку зажигания.
Для 4A-FE с системой сгорания обедненных смесей — С помощью мегомметра измерьте сопротивление изоляции между положительным выводом катушки зажигания (+) и выводом (клеммой) провода высокого напряжения. Номинальное значение сопротивления не менее 10 МОм В противном случае замените катушку зажигания.
Для 4A-FE с системой сгорания обедненных смесей — Подключите провод высокого напряжения к катушке зажигания, а также разъем катушки зажигания.
Проверка напряжения питания объединенного узла зажигания (4A-FE (АЕ111), 7A-FE (АЕ115), 5A-FE(AE110)
Отсоедините разъем объединенного узла зажигания и измерьте напряжение между выводом «1» разъема узла и массой, поворачивая ключ зажигания в положения «ОN» и «START». Напряжение питания….. 9 -14 В
Проверка трамблера-распределителя зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Отключите разъем распределителя, снимите крышку распределителя и ротор распределителя искровых разрядов.
Проверьте с помощью щупа воздушный зазор между зубцами ротора датчика угловых импульсов и выступом сердечника индуктивной катушки этого датчика. Если в системе зажигания используются два датчика угловых импульсов (датчик «NE» углового положения коленчатого вала и датчик «G1» углового положения распределительного вала), то подобные измерения следует выполнять в каждом датчике.
В двигателях 4A-GE без расходомера воздуха такие измерения должны быть выполнены трижды: в датчике углового положения коленчатого вала «NE» и двух датчиках углового положения распределительного вала «GT и «G2». Номинальный воздушный зазор 0,2 — 0,4 мм. Если зазор выходит за указанные пределы, замените корпус распределителя, распределитель в сборе или корпус объединенного узла зажигания.
Проверьте с помощью омметра сопротивление индуктивных катушек датчиков углового положения коленчатого и распределительного вала.

  • АКПП Ауди 09E
  • Гидротрансформатор АКПП Ауди 09E
  • Гидроблок Мехатроник Ауди 09E
  • Компоненты АКПП Ауди-Фольксваген VW-Audi 01L, 01V
  • Вариатор CVT 01J — фрикционы и планетарный механизм
  • Гидросистема вариатора CVT 01J
  • Механизмы переключения передач коробки-автомат Ауди 09L
  • АКПП ZF 4HP20 / ZF 4HP16
  • АКПП ZF 6HP19 / ZF 6HP21
  • Механизмы переключения коробки-автомат ZF 6HP19 / ZF 6HP21
  • Устранение неисправностей АКПП без снятия ее с двигателя
  • Масляный фильтр АКПП и замена масла
  • АКПП Митсубиси
  • АКПП Aisin Warner 55-50SN
  • АКПП Форд 4F27E
  • АКПП Toyota Aisin U140E/U240E
  • АКПП Мазда FN4A-EL
  • Блок цилиндров и головка двигателей Тойота 3S-FE, 3S-GE
  • ГРМ Тойота 3S-FE, 3S-GE
  • Топливная система Тойота 3S-FE, 3S-GE
  • Двигатели toyota 1AZ-FE и 2AZ-FE и их компоненты
  • Блок управления и датчики двигателя toyota 1AZ-FE и 2AZ-FE
  • Поршни, шатуны и коленвал 4A-FE, 5A-FE, 4A-GE, 7A-FE
  • Проверка и регулировки двигателей Toyota 4A-FE, 5A-FE, 7A-FE и 4A-GE
  • Разборка и сборка блока цилиндра Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE
  • Ремень привода ГРМ Toyota 4A-GE
  • Ремень привода ГРМ Тойота 4A-FE, 5A-FE, 7A-FE
  • Система впрыска топлива 4A-FE, 4A-GE, 5A-FE и 7A-FE
  • Замена цепи привода ГРМ Тойота 1ZZ-FE
  • Блок и головка цилиндров 1ZZ-FE
  • Замена ремня привода ГРМ Тойота 1G-FE
  • Проверка и регулировка зазоров в клапанах двигателя 1JZ-GE/2JZ-GE
  • Клапаны, распредвал и ГРМ 4G18/4G15 Мицубиси
  • Топливная система и система охлаждения 4G15/4G18 Mitsubishi
  • Замена ремня привода ГРМ Митсубиси 4G63
  • Блок и головка цилиндров Mitsubishi 4G63
  • Привод ГРМ двигателя 4G64/4G69
  • Характеристика и регулировки Митсубиси 4М40
  • Детали распредвала и ГРМ двигателя F15S3
  • Детали блока цилиндров и головки блока двигателя F15S3
  • Головка блока цилиндров и распредвалы F16D3, F16D4
  • Компоненты системы управления двигателем F16D3, F16D4
  • Датчики системы управления двигателем F14D4/F14D3
  • Замена ремня привода ГРМ F14D4, F14D3
  • Ремонт головки блока цилиндров и регулировка клапанов A15SMS
  • Топливная система двигателя A15SMS
  • Двигатель ЗМЗ-409
  • Двигатель ЗМЗ-406
  • Двигатель ЗМЗ-405
  • Двигатель ЗМЗ-402

Продажа двигателей

Toyota Corrolla 1.

6i 16v (4A-FE) – Rojan Engine КПП

Перейти к информации о продукте

  • 2977__main-25071542960321″>

    МЕДИА: products/IMG_20220404_085903_1_4475ac20-2268-410e-a8bd-edb0cee68fce.jpg
    ЗАПОЛНИТЕЛЬ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-coming-soon-placeholder.png?v=1171480751380447

    58741337
    ИЗОБРАЖЕНИЕ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-coming-soon-placeholder_small.png?v=1171480751380447

    58741337

  • 2977__main-25071542993089″>

    МЕДИА: products/IMG_20220404_085910_374eec82-5acd-4146-b80d-7ef09de48e46.jpg
    ЗАПОЛНИТЕЛЬ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-coming-soon-placeholder.png?v=1171480751380447

    58741337
    ИЗОБРАЖЕНИЕ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-coming-soon-placeholder_small.png?v=1171480751380447

    58741337

  • 2977__main-25071543025857″>

    МЕДИА: products/IMG_20220404_085929_a690d30f-5759-4c88-930a-50faf64ad2eb. jpg
    ЗАПОЛНИТЕЛЬ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-going-soon-placeholder.png?v=1171480751380447

    58741337
    ИЗОБРАЖЕНИЕ: //cdn.shopify.com/s/files/1/0618/6509/9457/t/3/assets/image-coming-soon-placeholder_small.png?v=1171480751380447

    58741337

1
/
из
3

  • 2977__main-25071542960321″ data-media-position=»1″>
  • 2977__main-25071542993089″ data-media-position=»2″>
  • 2977__main-25071543025857″ data-media-position=»3″>

Почему выбирают РОДЖАН

Продажа импортных подержанных автомобильных двигателей. Мы являемся ведущим импортером подержанных двигателей и коробок передач в Южной Африке. Мы имеем обширный опыт работы более 20 лет, импортируя и поставляя двигатели, и мы стремимся поставлять качественные подержанные двигатели, импортные двигатели с малым пробегом. Мы поставляем высококачественные подержанные двигатели и коробки передач из-за рубежа. В двигателях и коробках передач Rojan мы стремимся поддерживать хорошую репутацию, поставляя отличные, хорошо работающие двигатели. Наши двигатели проходят стендовые испытания и проверяются на качество перед поставкой заказчику. Проверка качества дает нам привилегию поставлять бывшие в употреблении двигатели хорошего качества с небольшим пробегом 9 км.0 000 км и ниже. Мы импортируем и поставляем исправные двигатели со всего мира. Европа, Азия и т. д. Наши двигатели — это хорошие подержанные агрегаты, которые поставляются с гарантией и со всеми навесными частями, такими как стартеры, генераторы, насос кондиционера, впускной коллектор, турбо, форсунки и т. д.

Наш ассортимент

Мы поставляем новые двигатели, а также сменные детали двигателей, такие как турбины, головки цилиндров, блоки, коленчатые валы, форсунки, дизельные насосы и т. д. Наши подержанные двигатели доступны по низкой цене и в хорошем состоянии. Мы оставляем за собой лучший запас подержанных двигателей по более низкой цене, чтобы обеспечить нашим клиентам счастливую и мирную покупку. Мы поставляем бывшие в употреблении двигатели и коробки передач хорошего качества с небольшим пробегом для большей части Южной Африки, например, мы поставляем Зимбабве, Малави, Замбию, Намибию, Свазиленд, Лесото и соседние страны SADC. Наша огромная клиентская база делает нас крупнейшими импортерами двигателей в Африке. Мы поможем вам получить разрешение полиции, необходимое для экспорта двигателей через Африку. В Rojan Engines мы стремимся поставлять качественные двигатели, поскольку мы стремимся поддерживать хорошие и здоровые отношения с нашими клиентами. Мы понимаем суету или стресс, связанные с ремонтом автомобиля, поэтому мы гарантируем вам счастливую покупку. У нас есть широкий выбор марок и моделей автомобильных двигателей, например, Audi, BMW, Chevrolet, Daihatsu, Fiat, Geely, Hyundai, Isuzu, Jaguar, Kia, Mitsubishi, Mazda, Mercedes-Benz, Mini-Coopers, Nissan, Opel, Пежо, Тойота, Сузуки, Фольксваген и т. д.

Нашей основной целью является обеспечение доступных запасных частей для автомобильных двигателей, коробок передач и автозапчастей. Наши двигатели варьируются от частных до коммерческих, а также промышленных двигателей. Мы поставляем двигатели с очень низким пробегом; легкие и коммерческие двигатели. У нас также есть бывшие японские двигатели для грузовиков Toyota HINO J05C, HINO JO5C-T, HINO JO8C-T, JINO JO8E, HINO SO5C, HINO SO5D, HINO NO4C-T, WO4D, TOYOTA 4B и многие другие двигатели для грузовиков. Наша преданная команда техников также помогает нашим клиентам с информацией, техническими ноу-хау, чтобы запустить двигатель, чтобы обеспечить надежное и постоянное спокойствие с вашим автомобилем. Мы также проводим стендовые испытания наших дизельных двигателей, чтобы подтвердить качество, которое мы храним в нашем магазине. Наш широкий ассортимент двигателей бывает разных размеров и типов, таких как: 3-цилиндровые двигатели Ford, турбодвигатели для продажи, 6-цилиндровые двигатели для продажи, двигатели V6, Chevy, двигатели Toyota Leux V8 для продажи, конверсионные двигатели V8 для продажи, у нас есть широкий ассортимент двигателей v8 на продажу. У нас также есть двигатели для автоспорта BMW M5 F10, двигатели BMW M6 V8, BMW 750I V8 и многие другие для продажи, двигатели Chevrolet — это двигатели LS1, LS2 и LS3 для продажи, двигатели Ford V8, Land-Rover TDV6, двигатели Range-Rover V8. для продажи, для продажи двигателей Porsche cayenne и для продажи двигателей Lexus/Toyota V8.

Гарантия

Наша сильная сторона заключается в обеспечении автомобильной промышленности качественными подержанными автомобильными двигателями и долговечными коробками передач. Стоимость ремонта вашего автомобиля не должна быть проблемой, поэтому мы предлагаем вам дешевую качественную замену двигателя для вашего автомобиля. Мы импортируем подержанные двигатели, запасные части и автомобильные детали для продажи. Все наши двигатели тестируются перед поставкой клиенту и мы выдаем месячную гарантию. Мы поставляем дешевые подержанные двигатели, импортные двигатели, полные двигатели и качественные двигатели и трансмиссии. Различные характеристики применимы к различным двигателям. Мы понимаем важность каждого двигателя для каждого автомобиля с точки зрения долговечности и пригодности к эксплуатации. Мы гарантируем вам отличный мотор и отличный сервис. Мы гордимся тем, что являемся импортерами подержанных комплектных двигателей. Мы являемся дилерами подержанных автомобильных запчастей и комплектных двигателей. Мы являемся импортером двигателей номер 1 в Гаутенге, Южная Африка. В Rojan Engines мы гарантируем вам качественные двигатели и отличный сервис.

Что такое двигатель 4AFE? – Swirlzcupcakes.com

Опубликовано Арифом Клейтоном

Что такое двигатель 4AFE?

Серия двигателей 4A представляла собой двигатель объемом 1587 куб.см (1,6 л), представленный в 1988 г. и измененный на 4A-FE в 1993 г ​​.; в основном он использовался в Corolla и был заменен серией ZZ в 1998-х годах. Это был компактный двигатель DOHC, обеспечивающий хорошую экономичность и хорошие ходовые качества.

В чем разница между 4AFE и 5afe?

Самое большое перемещение. 4A-FE имеет объем 1,6 л, а 5A-FE — 1,5 л. Еще одно отличие — выходная мощность. 4A-FE выдает 102 л.с. и 101 фут-фунт крутящего момента, а 5A-FE выдает 105 л.с.

Какой двигатель у Toyota Corolla?

Toyota разработала этот двигатель с учетом экономии топлива. 4A-FE в основном такой же, как 4A-F (представленный в предыдущем поколении Corollas), наиболее очевидным отличием является электронная система впрыска топлива, отмеченная E. На смену двигателю пришел 3ZZ-FE, Двигатель объемом 1,6 л с технологией VVT-i.

Когда Toyota начала использовать двигатель 4AGE?

Пояснение: на рынке США двигатель 4A-GE был впервые использован только в Corolla GT-S 1985 модельного года, которая идентифицируется как «AE88» в VIN, но использует код шасси AE86 в брандмауэре как AE88 — это «под» версия AE86.

Какой двигатель у Toyota 1A?

1,5-литровый 1A производился в период с 1978 по 1980 год. Все варианты представляли собой 8-клапанный противоточный двигатель SOHC с ременным приводом и одинарным двухкамерным карбюратором с нисходящим потоком. В нем использовалась система сжигания обедненной смеси Turbulence Generating Pot (TGP) Toyota, чтобы соответствовать японским стандартам выбросов в то время, только с окислительным (двухкомпонентным) катализатором. 1А-С

Какой диаметр цилиндра у Toyota 4A?

Модель 4A производилась с 1980 по 2002 год. Все двигатели 4A имеют рабочий объем 1587 куб. см (1,6 л). Диаметр цилиндра был увеличен по сравнению с предыдущими двигателями 3A на 81 мм (3,19 дюйма), но ход поршня остался таким же, как у 3A, на 77 мм (3,03 дюйма), что дает ему более квадратное отношение диаметра цилиндра к ходу, что способствует высоким оборотам двигателя. .

Рубрика: Лайфхаки

Опубликовано Арифом Клейтоном

Что такое двигатель 4afe?

Серия двигателей 4A представляла собой двигатель объемом 1587 куб.см (1,6 л), представленный в 1988 г. и измененный на 4A-FE в 1993 г ​​.; в основном он использовался в Corolla и был заменен серией ZZ в 1998-х годах. Это был компактный двигатель DOHC, обеспечивающий хорошую экономичность и хорошие ходовые качества. …

Сколько цилиндров у 4AGE?

Строитель два года собирал детали этого проекта. Двигатель Toyota 4A-GE — жемчужина силовой установки. 16-клапанный 1,6-литровый четырехцилиндровый двигатель использовался во многих ориентированных на производительность продуктах бренда в 80-х, таких как Celica, MR2 и спортивные комплектации Corolla.

Можно ли поставить стоковый 4AGE с турбонаддувом?

Re: можно ли поставить турбодвигатель на 16v 4AGE Вы можете взорвать двигатель с помощью NOS так же быстро, как и с турбонаддувом. Но, как все говорили, как вы собираетесь его запускать и сколько в турбо и нет. да, вы можете использовать оба на стоковом 4ag, но только не очень высоком.

Сколько энергии производит 4AGE?

Базовый 4A представляет собой рядный 4-цилиндровый 8-клапанный карбюраторный двигатель SOHC мощностью 58–67 кВт (78–90 л.с., 79–91 л.с.) при 4800 об/мин и крутящим моментом 115 Нм (85 фунт-фут) при 2800 об/мин. об/мин, хотя показатели выходной мощности и крутящего момента различаются в разных регионах мира.

Когда Toyota начала использовать двигатель 4AGE?

Пояснение: на рынке США двигатель 4A-GE впервые использовался только в Corolla GT-S 1985 модельного года, которая идентифицируется как «AE88» в VIN, но использует код шасси AE86 на брандмауэре в качестве AE88 — это «под» версия AE86.

Что нужно знать о двигателе Toyota AE86?

Именно здесь вы найдете все характеристики двигателей АЕ86, их типы, обзоры, тюнинг, модификации, возможные проблемы, способы устранения, информацию о сроке службы моторного масла и многое другое.

Когда вышла Toyota 4A Fe?

Производился с 1987 по 2001 год. Toyota разработала этот двигатель с учетом экономии топлива. 4A-FE в основном такой же, как 4A-F (представленный в предыдущем поколении Corollas), наиболее очевидным отличием является электронная система впрыска топлива, как указано в E.

Какой ремень используется в Toyota 4AGE? ?

Это 2-литровый BDA (с ременным приводом, серия Aengine), который в основном идентичен 1,6-литровому BDA. Параллели продолжаются: 4AGE — это первая модель Toyota с двойным распредвалом, оснащенная резиновым приводным ремнем для распределительных валов, как и BDA.

Опубликовано в Q & A

1995 Toyota Corolla (1,6-литровый двигатель, VIN A)

Изменение транспортного средства

Варианты: Варианты изменения

Спецификация просмотра

E-U-N_101318

ИСПОЛЬЗОВАНИЕ

из запаса

Спецификация. e-r-n_101318

Восстановленный

Нет в наличии

Двигатель: e-u-n_101318

Номер детали: e-u-n_101318*
Тип детали: двигатель*
Состояние: используется*
Пробег: N/A*
ПРИ.
Доставка: Бесплатно**

Поговорите со специалистом сейчас(888) 412-2772

Поговорите со специалистом сейчас

(888) 412-2772

0 2773

Habla con un especialista ahora

(888) 412-2773

Подержанный двигатель

Подержанный двигатель от Car Part Planet поставляется без генератора переменного тока, компрессора кондиционера, стартера или насоса гидроусилителя руля. Необходимо будет переключить некоторые аксессуары с болтовым креплением от вашего старого двигателя. Аксессуары с болтовым креплением не покрываются гарантией и не гарантируются.

Car Part Planet гарантирует только головки цилиндров и блоки цилиндров. Все детали, оставленные на блоке двигателя, предназначены только для вашего удобства. Все наши подержанные двигатели перед отправкой проходят проверку качества. Пожалуйста, осмотрите ваш подержанный двигатель, когда он прибудет, прежде чем подписывать документы о приемке.

Показать больше

Политика возврата сердечника

Возврат сердечника НЕ ​​ТРЕБУЕТСЯ для бывших в употреблении деталей.

Бесплатная доставка

Car Part Planet предлагает бесплатную доставку подержанных двигателей на коммерческие адреса. За доставку по адресу проживания или коммерческого адреса, для разгрузки которого требуется задняя дверь, взимается плата в размере 75 долларов США. Пожалуйста, убедитесь, что ваш коммерческий адрес может принимать груз без предварительного уведомления или предварительной записи, и имеет возможность разгрузить груз.

Как правило, вы получите свой подержанный двигатель от Car Part Planet в течение 7–14 рабочих дней, кроме праздников и выходных. Пожалуйста, поймите, что доставка может потребовать дополнительного времени и оплаты доставки в некоторых отдаленных районах, таких как Юта, Нью-Йорк, Колорадо, Калифорния и Орегон.

Car Part Planet всегда сделает все возможное, чтобы доставить ваш подержанный двигатель как можно быстрее. Обратите внимание, что все сроки доставки являются ориентировочными и не являются окончательными. Мы не несем ответственности за любые дополнительные расходы, которые перевозчик может взимать в связи с хранением или повторной доставкой.

Пожалуйста, осмотрите подержанный двигатель при его получении. Немедленно сообщите о повреждении или недостающих деталях. Если вы подпишете товаросопроводительные документы перед проверкой подержанного двигателя на наличие неправильных, поврежденных или отсутствующих деталей, ответственность ляжет на получателя.

Подробнее

Гарантия на подержанный двигатель

Car Part Planet предлагает гарантию на подержанный двигатель, которая распространяется только на производственные дефекты блока цилиндров, головок, коленчатых валов, коромысел, распределительных валов, поршней и других внутренних деталей. Наша гарантия не распространяется на какие-либо прикрепленные или прикрученные аксессуары, такие как переключатели, турбокомпрессоры, ремни, шланги, датчики, кабели, водяные насосы, клапанные крышки, кронштейны, масляные поддоны, маховики или другие внешние компоненты.

Для подержанных двигателей 2000 года выпуска и старше наша гарантия для личных транспортных средств действует в течение 3 лет или 36 000 миль пробега и распространяется только на детали. На бывшие в употреблении детали не распространяется трудовое покрытие. На коммерческие автомобили наша гарантия составляет 18 месяцев или 36 000 миль, а также распространяется только на детали. На бывшие в употреблении детали не распространяется трудовое покрытие. Гарантия на бывшие в употреблении двигатели коммерческих дизельных грузовиков составляет 12 месяцев или 12 000 миль пробега, только на детали. На бывшие в употреблении детали не распространяется трудовое покрытие.

Гарантийное покрытие подержанных двигателей для личных транспортных средств с 2001 года и новее распространяется на пять лет или 50 000 миль, только на запчасти. На бывшие в употреблении детали не распространяется трудовое покрытие. Гарантия на бывшие в употреблении двигатели для коммерческих автомобилей этих годов составляет 18 месяцев или 36 000 миль, в зависимости от того, что наступит раньше, только на детали. На бывшие в употреблении детали не распространяется трудовое покрытие. Гарантия на дизельные двигатели и двигатели коммерческих грузовиков составляет 12 месяцев или 12 000 миль пробега, в зависимости от того, что наступит раньше, только на запчасти. На бывшие в употреблении детали не распространяется трудовое покрытие.

Покажите больше

Спецификации транспортных средств

Номер детали (изменение): E-U-N_101318
Тип детали (изменение): Engine
MAP :Corolla
Год (изменение) :1995
Опции (изменение) :(VIN A, 4-я цифра), 1,6 л (двигатель 4AFE), выбросы Federal

11 888) 412-2772

Поговорите со специалистом прямо сейчас

(888) 412-2772

Habla con un especialista ahora(888) 412-2773

Habla con un especialista ahora

(888) 412-27734,5 из пяти звезд рейтинга Trustpilot 90

TOYOTA COROLLA 160i 4AFE ДВИГАТЕЛЬ И КОРОБКА ПЕРЕДАЧ НА ПРОДАЖУ — НЕДАВНО ОТРЕМОНТИРОВАН

Политики нежелательной почты обновлены. Просмотрите их внизу этой страницы.
