Какой шуруповерт лучше — щеточный или бесщеточный?

Статьи

Базовые различия двигателей, и как это влияет на инструмент

Чем отличаются щеточные и бесщеточные двигатели, легко понять по их названиям. Разница — в конструкции, а именно:

  • щеточные моторы (коллекторные) оснащены двумя щетками из углерода, которые подводят электричество от аккумулятора к мотору. При работе происходит трение, выделяется тепло, тратится энергия.
  • бесщеточные моторы (бесколлекторные) передают электричество напрямую, создавая магнитное поле. Они имеют минимум движущихся частей, работают без трения.

В зависимости от того, каким двигателем оснащен шуруповерт, он будет иметь некоторые особенности.

Щеточный шуруповерт: ниже ресурс, дешевле инструмент и ремонт

Двигатели с угольными щетками в аккумуляторных дрелях-шуруповертах — это старая технология, проверенная временем. Двигатели универсальны: в шуруповерт устанавливается двигатель в сборе (есть несколько типоразмеров), что делает инструмент очень удобным в плане ремонта. Более простая конструкция = проще в обслуживании. В связи с этим шуруповерты со щеточными двигателями доступнее по цене.

Многие шуруповерты Worx оснащены щеточными моторами, и это отличные инструменты для домашних мастеров (например, модели WX101.1, WX176.2, WX178).

В то же время технология имеет несколько слабых сторон:

  • щетки со временем изнашиваются, поэтому такие двигатели имеют меньший ресурс, чем бесщеточные;
  • при длительной напряженной работе мотор нагревается, поэтому иногда требуется делать перерывы;
  • от трения щеток могут возникать искры — это значит, что не стоит работать таким шуруповертом вблизи от легковоспламеняющихся веществ.
  • на трение расходуется энергия, поэтому моторы обладают более низким КПД по сравнению с бесщеточными.

Бесщеточный шуруповерт: выше ресурс, дороже инструмент и ремонт

Бесщеточный двигатель — более современный. Его использование в конструкции шуруповерта прибавляет до + 25% к мощности и до + 10% к сроку службы двигателя (а значит и самого инструмента). Если шуруповерт аккумуляторный, технология также обеспечивает до + 50% к длительности работы на одном заряде, поскольку бесщеточный мотор более экономно расходует энергию. Все эти показатели достигаются благодаря отсутствию щеточного узла, наверно самого быстроизнашиваемого в инструменте, отсутствию потерь на трение, нагрев и т.д.

Отсутствие щеточного узла позволяет уменьшить габариты двигателя (и инструмента) по длине на 2-3 см, а значит дрель-шуруповерт с таким двигателем может больше подходить для работы в труднодоступных местах.

Кроме того, бесщеточный двигатель работает без искр, поэтому инструмент можно использовать практически в любых условиях. Более сложная конструкция двигателя и все перечисленные преимущества объясняют более высокую стоимость такого шуруповерта.

Среди дрелей-шуруповертов Worx бесщеточными двигателями, которые эффективнее щеточных справляются с повышенной нагрузкой, оснащены модели WX102, WX175, а также ударные модели WX352 и WX354.

Следует также отметить недостатки бесщеточных двигателей:

  • такие двигатели «боятся» металлической окалины, пыли, стружки, любых мелких предметов (ротор бесщеточного двигателя представляет собой постоянный магнит), которые могут попасть внутрь инструмента и испортить двигатель. Производители борются с этим, устанавливая на вентиляционные отверстия мелкую сетку.
  • конструкция имеет минимум движущихся частей и отсюда меньшая вероятность поломок, однако если ремонт потребуется, то починить бесщеточный шуруповерт обойдется дороже.

Если использовать шуруповерт требуется время от времени, то щеточный станет идеальным вариантом. А для частого использования и более напряженной работы следует присмотреться к бесщеточным моделям.

/от manpan

https://worx.ru/wp-content/uploads/2021/11/Kakoj-shurupovert-luchshe_Cover.jpg
1280
1920

manpan

https://worx.ru/wp-content/uploads/2020/07/logo.png

manpan2021-11-18 19:26:182021-11-18 19:28:13Какой шуруповерт лучше — щеточный или бесщеточный?

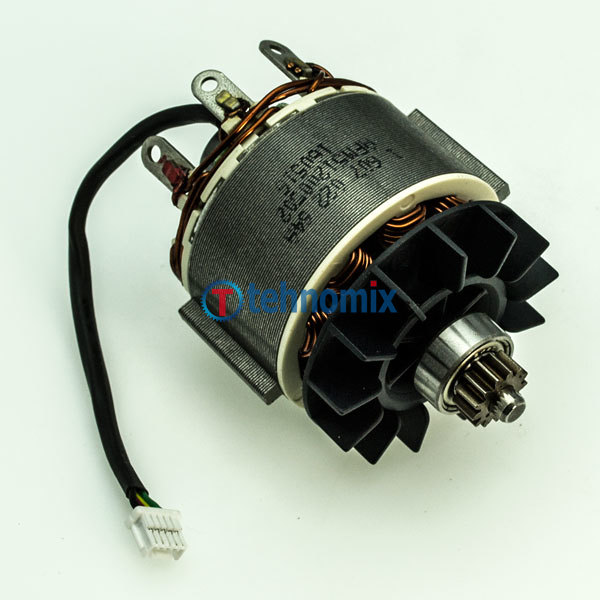

Как устроен бесщеточный двигатель шуруповерта

Бесщеточный шуруповерт: принцип возникновения энергии

Бесщеточный шуруповерт имеет двигатель описанного типа, его отличие заключается в том, что ток переключается не в роторе, а обмотках статора. На якоре отсутствуют катушки, а магнитное поле создается средством установленных в конструкции инструмента магнитов.

Момент, когда нужна подача энергии, определяется особыми датчиками. Их работа базирована на эффекте Холла. ДПР импульсы и сигнал регулятора скорости проходят обработку в процессоре, в итоге чего они и формируются. На проф языке их еще именуют ШИМ сигналом.

Сделанные импульсы поочередно подаются на инверторы либо, проще говоря, усилители, которые наращивают силу тока, а их выходы имеют связь с обмоткой, расположенной на статоре. Эти усилители тока призваны коммутировать ток, возникающий в катушках, согласно сигналам, которые исходят из микропроцессорного узла. В итоге такового взаимодействия появляется магнитное поле, которое вступает в связь с тем, что имеется вокруг ротора, в итоге чего начинает свое вращение якорь.

Сравнение коллекторного и бесщеточного инструмента

Как уже было отмечено, КПД у бесщеточных моторов выше и составляет 90%. В сопоставлении с ними коллекторные имеют только 60%. Это гласит о том, что при схожей емкости аккумулятора, бесщеточный шуруповерт проработает подольше на одном заряде, что очень принципиально, если источник для зарядки находится далековато.

Габариты и вес также лучше у того инструмента, снутри которого стоит бесщеточный мотор.

В связи с этим можно гласить о том, что описываемое оборудование еще эффективнее, но пользователя нередко останавливает его цена. Так как хоть какой, даже самый дорогой инструмент выходит в какой-то момент из строя, большая часть предпочитают работать дешевенькой китайской продукцией. Но если охото взять агрегат, который прослужит длительно, тогда стоит знать главные аспекты выбора, на которые должен опираться современный пользователь.

Бесщеточные шуруповерты: особенности, преимущества и недостатки

Аккумуляторные шуруповерты стали нужными благодаря собственной мобильности и способностям. Отсутствие зависимости от источника питания позволяет решать еще больше строй задач.

Что такое

бесщеточный мотор

Развитие полупроводниковой электроники в 1970-х привело к осознанию, что коллектор и щетки должны быть устранены в движках неизменного тока. В бесщеточном движке электрический усилитель подменяет механические коммутации контактов. Электрический датчик определяет угол поворота ротора и отвечает за контроль полупроводниковых переключателей. Устранение скользящих контактов позволило уменьшить трение и прирастило срок службы шуруповертов.

Таковой мотор обеспечивает более высшую эффективность работы и наименьшую подверженность механическому износу. Бесщеточные движки имеют несколько преимуществ над коллекторными:

  • более высочайший вращающий момент;
  • завышенная надежность;
  • понижение шума;
  • долгий срок службы.

Внутренности мотора можно стопроцентно закрыть и защитить от грязищи либо воды. Преобразовывая электричество в механическую силу, безщеточные моторы более эффективны.

Скорость находится в зависимости от напряжения, но не находится в зависимости от центробежной силы, а работа мотора осуществляется в установленном режиме. Даже при утечке тока либо намагничивании таковой агрегат не понижает производительность, а скорость вращения совпадает с вращающимся моментом.

При использовании такового мотора отпадает необходимость в использовании обмотки и коммутатора, а магнит в конструкции характеризуется маленькой массой и размером.

Употребляются бесщеточные движки в устройствах, мощность которых находится в пределе до 5 кВт. Их нерационально использовать в оборудовании большей мощности. Более того, магниты в конструкции владеют чувствительностью к магнитному полю и высочайшей температуре.

Достоинства и недостатки

Из плюсов можно выделить:

  • Возможность регулировать частоту вращения. При всем этом у пользователя возникает широкий спектр опции данного показателя, зависимо от выполняемой работы и рабочей поверхности.
  • В конструкции такового агрегата отсутствует коллекторно-щеточный узел, соответственно инструмент ломается пореже при правильном использовании, а техническое сервис не вызывает заморочек.
  • Шуруповерт лучше совладевает с большой нагрузкой, связанной с повышением вращающего момента.
  • Энергия аккумуляторной батареи расходуется экономично.
  • Коэффициент полезного деяния у такового оборудования составляет 90%.
  • Возможность использовать шуруповерт в небезопасной среде с присутствием взрывоопасной газовой консистенции, так как отсутствует искрение.
  • Маленькие габариты и маленький вес.
  • В обоих направлениях работы поддерживается одна мощность.
  • Даже увеличенная нагрузка не является предпосылкой понижения скорости.
  • Впечатляющая цена.
  • Огромные размеры шуруповерта, что мешает работать на вытянутой руке и в недоступных местах.

Очень принципиально уделять внимание тому, какого типа аккумуляторная батарея стоит в конструкции инструмента. Если избрать верно шуруповерт с бесщеточным движком, то он проработает длительно и будет веселить собственной производительностью.

Как выбрать

Если потребитель готов заплатить достойную стоимость за бесщеточный шуроповерт, тогда ему следует более глубоко изучить, какие характеристики важны при выборе высококачественного инструмента.

  • В конструкции такового оборудования патрон может быть быстрозажимным либо шестигранным, у которого поперечник хвостовика составляет в большинстве случаев ¼ дюйма. В первом случае поменять оснастку проще и резвее, да и другой вид патрона ни чем же не ужаснее, потому лучше опираться на поперечник. Так как величина отвечает за универсальность инструмента, лучше, чтоб она была больше.
  • Пользователю стоит так же направить внимание на вращающий момент, от него зависит наибольшая сила вращения и скорость, с которой саморез заходит в поверхность. Если на инструменте написано 16-25 Нм, тогда этот показатель считается средним. У проф оборудования он в большинстве случаев находится в промежутке от 40 до 60 Нм, а у самых дорогих моделей и совсем 150 Нм.
  • Ударная функция позволяет использовать агрегат в качестве дрели, без вреда для шуруповерта. Ее преимущество в том, что инструмент может легко создавать отверстия в плотных материалах, таких как кирпич или бетон.

Безусловно, при покупке необходимо обращать внимание и на дополнительный функционал, который предлагает производитель. Лучше приобретать инструмент, у которого имеется возможность регулировки не только скорости вращения шуруповерта, но и передаваемого усилия, направления вращения.

Подсветка и индикатор, оповещающий о количестве заряда — приятные и полезные функции, с которыми работа становится комфортнее. Если есть второй аккумулятор, кейс для транспортировки, зарядка и даже комплект оснастки — такой шуруповерт непременно достоин внимания покупателя.

О том, какой бесщеточный шуруповерт выбрать, смотрите в следующем видео.

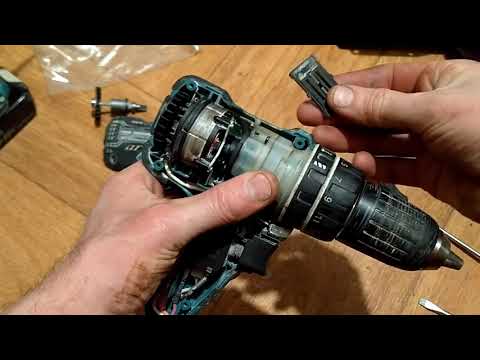

снимаем шестерню с вала двигателя

Виды аккумуляторных шуруповертов

Принцип работы

шуруповерта и как пользоваться

Трудно представить арсенал домашнего мастера без шуруповерта. Этот инструмент способен заменить отвертки, гаечные ключи и дрели. Конструктивно он состоит из двух основных частей — электрической и механической, посредством которых происходит выполнение полезной работы. Многие владельцы не знают всех его возможностей, и тем более, как работает шуруповерт. Именно в вопросе принципа работы надо разобраться подробно, чтобы не только оценить способности прибора, но и облегчить выполнение его ремонта.

как разобрать шуруповёрт

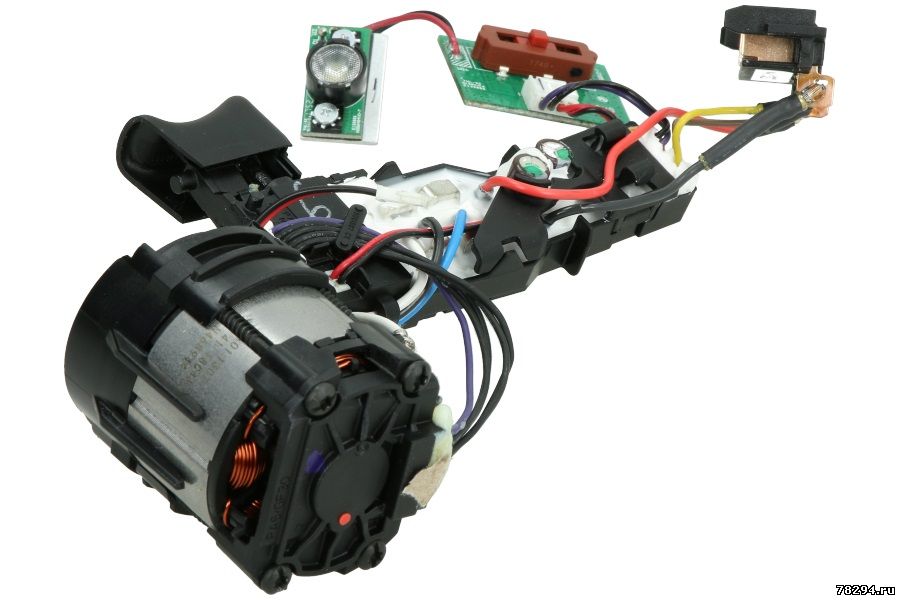

Устройство

шуруповерта: механизм и детали

Несмотря на присутствие на рыке огромного количества шуруповертов, они имеют приблизительно одинаковое устройство. Это касается как дорогих профессиональных моделей, так и тех, что предназначены для домашнего пользования. Тщательно разобравшись в устройстве шуруповерта, удастся его правильно эксплуатировать с максимальной эффективностью.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

  • неисправность аккумулятора;
  • износ щёток;
  • поломка кнопки;
  • биение патрона;
  • отсутствие реакции на попытки включения или выключения;
  • работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Как работает аккумулятор на автономных шуруповертах

Аккумулятор является источником, посредством которого в движение приводится электромотор. В конструкции аккумулятора используются цилиндрические банки из никель-кадмиевым или литий-ионным заполнением (есть еще металл-гидридные). Каждая банка выдает напряжение от 1,5 до 4 Вольт, что зависит от типа ее заполнения. Каждая банка соединяется между собой последовательно, поэтому в итоге напряжение каждой банку суммируется. Это напряжение передается через контакты на инструмент.

Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.

Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.

Корпус

шуруповерта

Современные бытовые устройства имеют, как правило, пластмассовый корпус, что позволяет облегчить конструкцию и снизить стоимость. В редких случаях можно найти корпус из металлических сплавов, отличающийся повышенной прочностью. Для удобства разборки корпус составлен из двух половинок, а для удобства эксплуатации выполняется, обычно, в виде пистолета с удобной ручкой, на которой крепится пусковая кнопка.

Бесщеточные электрические отвертки

Отвертки с высоким крутящим моментом

Серия GX-G s (40 В постоянного тока) : Диапазон крутящего момента от 0,3 до 9,8 Нм. Подходит для контроллера XS 40 D. Благодаря мощному бесщеточному двигателю серия GX является самой долговечной отверткой на рынке. Доступно множество опций, включая фиксированный шпиндель для роботов.

​

​

  • Стандартные функции

  • Серия GX-G

Отвертки с низким крутящим моментом

Серия GX (30 В пост. тока): Диапазон крутящего момента от 0,02 до 1,8 Нм. Подходит для контроллера XS 40 D. Серия GX, разработанная для высокой производительности, не требует обслуживания, бесшумна и точна. Доступны многие модели, такие как муфта SOFT STOP, встроенный переключатель скорости, контроль угла/времени, фиксированный шпиндель.

  • GX-серия

  • Стандартные функции

Высокоскоростные отвертки с высоким крутящим моментом

Серия GY (35 В постоянного тока) : : Диапазон крутящего момента от 0,7 до 9,8 Нм. Совместимый с контроллером XT35-D, он разработан, чтобы выдерживать самую требовательную производительность. Доступный в пистолетной версии, это лучшая альтернатива пневматическим инструментам.​

  • ГГ

  • GY Пистолет

Отвертки с регулируемым крутящим моментом и углом постоянного токаwdriver

В диапазоне от 0,3 до 9,8 Нм серия HD оснащена встроенной муфтой, постоянно управляемой датчиком давления и микропроцессором, что обеспечивает высокую точность и универсальность. В диапазоне от 0,016 до 2,7 Нм серия SD обеспечивает непревзойденную точность крутящего момента благодаря функции удержания крутящего момента. Это идеальное решение для микрозатяжки, требующей высокой точности (можно задать 8 различных заданий)!​

  • Серия HD

  • Контроллеры

  • Серия SD

  • Контроллеры

Контроллеры

XS 40 D: Легкий и компактный, наш контроллер оснащен встроенной технологией SMPS, обеспечивающей постоянную скорость вращения и ток для достижения целевого крутящего момента. Защита от перегрева и перегрузки по току предотвращает повреждение или неправильное использование отверток.​

  • Контроллер XS-40D

  • XS-38D и XT-30D

  • XS-35D

  • ХТ-35Д

Отвертка DEWALT: размер шестигранника 1/4 дюйма, свободная скорость 1100 об/мин, бесщеточный двигатель, (1) инструмент без инструментов, 12 В пост.

тока — 55AC89|DCF601B

DEWALT

  • Вещь #
    55AC89
  • производитель Модель #

    DCF601B

  • UNSPSC #

    27112710

  • № страницы каталога

    672

    672

Страна происхождения

Китай.
