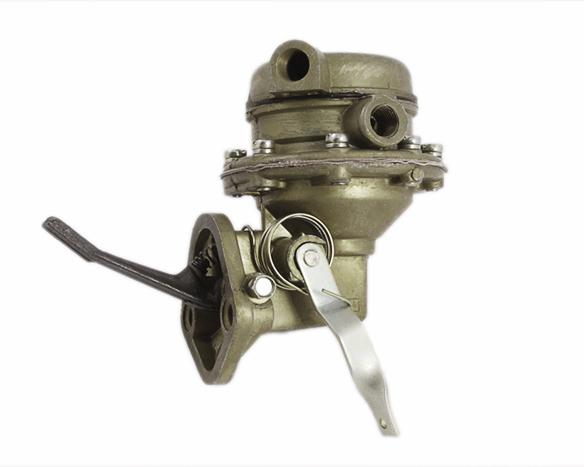

Как снять и отремонтировать топливный насос ЗМЗ-402

Топливо из бака по топливопроводу поступает к диафрагменному насосу.

Он приводится в действие от эксцентрика распределительного вала, который действует на рычаг привода насоса. На подводящем штуцере насоса установлен фильтр из мелкой латунной сетки.

При неработающем двигателе подкачка топлива в карбюратор производится рычагом ручного привода насоса.

В нижней части корпуса насоса имеется отверстие для контроля целостности мембраны топливного насоса.

Условно насос снимаем с двигателя снятого с автомобиля.

Головкой на 12 отворачиваем два болта крепления топливного насоса

Снимаем топливный насос

Снимаем прокладку топливного насоса

Помечаем взаимное положение крышки и частей корпуса топливного насоса

Плоской отверткой отворачиваем два винта

Снимаем крышку

Снимаем уплотнительную прокладку.

Снимаем сетчатый фильтр.

Отверткой отворачиваем восемь винтов, стягивающих половины корпуса.

Разъединяем корпус насоса.

Ключом «на 8» отворачиваем гайку штока, удерживая раздвижными пассатижами верхнюю шайбу мембраны

Снимаем верхнюю шайбу, три мембраны, нижнюю шайбу и пружину.

Если повреждены только мембраны, заменяем их и собираем насос в обратной последовательности

Для полной разборки насоса снимаем со штока упорную шайбу мембраны

Извлекаем упорную шайбу пружины.

Ключом «на 9» отворачиваем две винтовые заглушки.

Тонким бородком выбиваем ось рычага привода насоса

Вынимаем рычаг привода, втулку рычага и пружину

Вынимаем шток с уплотнителем.

В случае повреждения заменяем резиновый уплотнитель

Осмотр и дефектовка

Промыть все детали насоса в бензине.

Осмотреть корпус насоса. Резьбовые отверстия корпуса не должны иметь повреждений и срыва резьбы.

На фланце крепления головки насоса не должно быть коробления в зоне резьбовых отверстий.

Сетчатый фильтр контрольного отверстия не должен быть засорен или поврежден.

Осмотреть диафрагму. Если на ней есть трещины, надрывы или значительные потертости, ее нужно заменить.

Порванный сетчатый фильтр заменить.

Проверить, нет ли заедания клапанов в головке насоса. При наличии заедания устранить причины или заменить головку топливного насоса.

Сборку насоса удобнее проводить в следующей последовательности:

Устанавливаем на шток упорную шайбу, пружину, мембраны и шайбы мембран.

Затягиваем гайку их крепления.

Устанавливаем шток с мембранами в корпус насоса и, утопив шток, вставляем рычаг с втулкой и пружиной.

Вилка рычага должна войти в зацепление со штоком (как показано на фотографии).

Дальнейшую сборку насоса ведем в обратной последовательности.

При заворачивании винтов, соединяющих половины корпуса, совмещаем метки и поджимаем рычаг ручного привода вверх, чтобы мембраны прогнулись, а отверстия мембран и корпуса совместились.

Зажав пальцем выходной патрубок, рычагом ручного привода создаем давление, опустив входной штуцер насоса в топливо.

Выдержав 10–15 с, отпускаем палец. Топливо должно брызнуть из выходного патрубка. В противном случае подтягиваем винты, соединяющие корпус и крышку насоса, и заново проверяем исправность насоса.

Если восстановить работоспособность насоса таким способом не удалось — негерметичны клапаны. В этом случае меняем насос в сборе или половину корпуса с клапанами.

Устанавливаем насос в обратной последовательности.

В корпусе насоса имеется дренажное отверстие для слива топлива при повреждении мембран.

Поэтому после пуска двигателя и в процессе его эксплуатации следует контролировать отсутствие подтекания топлива из этого отверстия топливного насоса.

Система питания топливом на Газель с карбюраторным двигателем

Система питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора с приводом дроссельных и воздушной заслонок, воздушного фильтра. На двигателе ЗМЗ-402 установлен карбюратор К-151. На двигателе ЗМЗ-406 установлен карбюратор К-151Д, а на двигателе УМЗ-4215 карбюратор К-151С или К-151Т.

Система питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215, устройство, принцип работы, как охладить бензонасос во время движения.

Система питания топливом двигателей ЗМЗ-4063 и ЗМЗ-4061 практически аналогична системе питания топливом двигателей ЗМЗ-4026 и ЗМЗ-4025. Различие состоит в месте расположения топливного насоса, топливного фильтра и в модификации карбюратора (К-151Д вместо К -151). У К-151Д производительность второго жиклера холостого хода составляет 425 см3/мин вместо 330 см3/мин.

Поскольку у двигателей семейства ЗМЗ-406 предусмотрен подогрев впускной трубы жидкостью из системы охлаждения двигателя, в выпускном коллекторе отсутствует заслонка сезонного переключения подогрева «зима-лето». Кроме этого несколько изменены схемы подключения экономайзера принудительного холостого хода (ЭПХХ) и системы рециркуляции отработавших газов.

Принцип работы системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника. Вода и крупные механические частицы остаются в корпусе. Топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

Схема системы питания топливом двигателей ЗМЗ-4026 и ЗМЗ-4025 на автомобилях Газель.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный бак расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля. Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах Газель устанавливается только металлический бак. На остальных автомобилях Газель могут быть установлены металлический или пластмассовый топливные баки. Заправочная емкость металлического бака составляет 70 литров. Пластмассового — 60 литров.

В верхней части бака находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка. Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном. Он предотвращает вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях. Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа. Выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком. Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны. Аналогичные паровоздушному клапану пластмассового топливного бака. При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.

Топливопроводы системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливопроводы выполнены из латунных трубок. Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами. Сливной топливопровод отводит излишки топлива от карбюратора. Это улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков на модификации Газель ГАЗ-33027 слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Воздушный фильтр сухого типа. Со сменным фильтрующим элементом из пористого картона. Установлен на карбюраторе через резиновую прокладку. Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

При температуре окружающего воздуха ниже 5 градусов, для подачи в карбюратор подогретого воздуха, воздухозаборный шланг необходимо отсоединить от патрубка, находящегося на брызговике. И затем подсоединить к патрубку экрана установленного на выпускном коллекторе двигателя.

Привод дроссельных и воздушной заслонок системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Привод дроссельных и воздушной заслонок системы питания топливом на Газель, состоит из:

— Педали.
— Тросика, соединяющего педаль с сектором рычага дроссельных заслонок.
— Наконечников с сальниками.
— Регулировочных гаек.
— Муфт.
— Тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта. Чтобы не повредить тягу и привод воздушной заслонки, перед вытягиванием ручки нажимаем и удерживаем нажатой педаль акселератора.

Топливный насос системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный насос диафрагменного типа. Приводится в действие от эксцентрика на распределительном валу. Насос двигателей ЗМЗ-4063 и ЗМЗ-4061 установлен около передней крышки головки блока цилиндров справа. Прикреплен к крышке двумя болтами. Приводится от эксцентрика распределительного вала впускных клапанов через промежуточный рычаг с оттяжной пружиной, установленный на оси, ввернутой в переднюю крышку.

Топливный насос двигателей ЗМЗ-4026 и ЗМ З-4025 установлен на блоке цилиндров внизу слева. Имеет аналогичный привод от эксцентрика на распределительном валу. Топливный насос состоит из сборных узлов корпуса с диафрагмой и рычагом привода.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки. Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

Как охладить бензонасос при перегреве во время движения.

Обычно при перегреве бензонасоса водители охлаждают его мокрой тряпкой. Чтобы не тратить время на эту процедуру, можно отсоединить от тройника трубку, идущую от бачка омывателя, и направить ее на насос. В случае нарушения подачи бензина включайте омыватель и охлаждайте насос, не открывая капота.

Топливный фильтр-отстойник системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Топливный фильтр-отстойник установлен на левом лонжероне рамы перед топливным баком. Предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм. Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом. Он состоит из набора тонких металлических пластин.

Фильтр тонкой очистки топлива системы питания топливом на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Фильтр тонкой очистки топлива системы питания топливом на Газель, устанавливается на двигателе перед карбюратором и состоит из:

— Корпуса.
— Резиновой прокладки.
— Уплотнительной резиновой втулки.
— Керамического или бумажного фильтрующего элемента.
— Пружины.
— Стакана-отстойника и деталей его крепления.

Система рециркуляции отработавших газов на Газель с карбюраторным двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Система рециркуляции отработавших газов (СРОГ) установлена на двигателях ЗМЗ-406 и на части двигателей ЗМЗ-402 и УМЗ-4215. Она служит для снижения выброса токсичных веществ с отработавшими газами путем подачи части отработавших газов из выпускного коллектора в цилиндры двигателя. Рециркуляция отработавших газов осуществляется на двигателе, прогретом до температуры охлаждающей жидкости не ниже 35-40 градусов на частичных нагрузках.

СРОГ не работает на холостом ходу и при полном открытии дроссельных заслонок. Управление работой СРОГ осуществляется разрежением от первой камеры карбюратора, передаваемым по шлангам через термовакуумный включатель, установленный в рубашке подогрева впускной трубы и к клапану рециркуляции, установленному на впускном трубопроводе.

При этом часть отработавших газов, подведенных по трубке от выпускного коллектора через открытый клапан рециркуляции поступает во впускную трубу. И далее в цилиндры двигателя. При отсутствии управляющего разрежения в шланге клапан рециркуляции под действием пружины закрыт и СРОГ не работает. Эксплуатация автомобиля с неисправной СРОГ ведет к неустойчивой работе двигателя на холостом ходу. Перерасходу топлива и повышенному выбросу токсичных веществ.

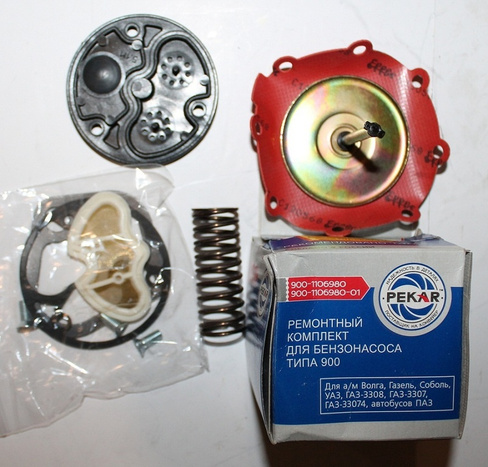

Ремкомплект топливного насоса 402 двигатель Б9В-1106800 к а/м ГАЗ-24

24-1106055

#24-1106055

Крышка

222529-П29

#222529-П29

Винт M6-6gx25

51А-1106026

№51А-1106026

Корпус клапана

252134-П2

№252134-П2

Шайба 6Т ОСТ 37. 001.115-75

51А-1106027

№51А-1106027

Пружина

298353-П21

#298353-П21

Соединение, труба

51А-1106023

№51А-1106023

Тарелка клапана

13-1106058

#13-1106058

Прокладка крышки насоса

13-1106022-Б

№13-1106022-Б

Клапан топливного насоса

51А-1106045

№51А-1106045

Фильтр бензонасоса в сборе

222525-П29

#222525-П29

Винт М6-6гх16 ОСТ 37. 001.128-96

252134-П2

#252134-П2

Шайба 6Т ОСТ 37.001.115-75

51А-1106018

№51А-1106018

Головка насоса

250763-П29

#250763-П29

Гайка М5

252133-П2

№252133-П2

Шайба 5Т ОСТ 37. 001.115-75

51А-1106147

№51А-1106147

Шайба диафрагмы верхняя

13-1106170

#13-1106170

Прокладка топливного насоса

13-1106142

#13-1106142

Мембрана топливного насоса

24-1106010

51А-1106146

№51А-1106146

Шайба нижняя

252155-П2

№252155-П2

Шайба 8Л ОСТ 37. 001.115-75

51А-1106144

№51А-1106144

Стержень мембранный

290628-П29

#290628-П29

Болт

51А-1106149

№51А-1106149

Шайба атмосферостойкая

13-1106124

#13-1106124

Втулка рычага

51А-1106150

№51А-1106150

Пружина

24-1106108

#24-1106108

Рычаг

51А-1106153

№51А-1106153

Держатель

51А-1106103

№51А-1106103

Шинная проволока

51А-1106154

№51А-1106154

Уплотнение тяги диафрагмы

258000-П2

№258000-П2

Штифт, шплинт

51А-1106156

№51А-1106156

Шайба рычага топливного насоса верхняя

21-1106128

#21-1106128

Валик рычага топливного насоса

51АЮ-1106118

№51АЮ-1106118

Пружина

51А-1106158

№51А-1106158

Шайба упорная

51А-1106095

№51А-1106095

Валик ручного привода бензонасоса с рычагом в сборе

51АЮ-1106175

#51АЮ-1106175

Пружина

51А-1106100

№51А-1106100

Уплотнение

24-1106094

#24-1106094

Корпус

Особенности топливной системы ГАЗ-3110 с двигателем ЗМЗ-402

Система питания состоит из топливного бака, топливопроводов, топливного насоса, отстойника, фильтра тонкой очистки топлива, карбюратора с дроссельной заслонкой и привод воздушной заслонки, и воздушный фильтр.

Топливо из бака поступает по топливопроводу к диафрагменному насосу. Он приводится в движение эксцентриком распределительного вала, который воздействует на рычаг привода насоса.

На входной штуцер насоса устанавливается фильтр из мелкой латунной сетки.

При неработающем двигателе топливо подается в карбюратор с помощью рычага ручного привода насоса.

В нижней части корпуса насоса имеется отверстие. Утечка топлива из него свидетельствует о негерметичности диафрагмы.

Далее топливо проходит через топливный фильтр, который состоит из корпуса, пластикового поддона и фильтрующего элемента.

Далее топливо поступает в карбюратор К-151.

Фильтр воздушный сухого типа, со сменным фильтрующим элементом из пористого картона, крепится на карбюратор через резиновую прокладку.

Для снижения шума забора воздуха фильтр оснащен гофрированным шлангом забора воздуха, соединенным с металлической трубой, расположенной с правой стороны брызговика.

При температуре окружающего воздуха ниже 5°С для подачи нагретого воздуха в карбюратор необходимо отсоединить шланг забора воздуха от патрубка, расположенного на брызговике, и подсоединить к патрубку экрана, установленного на выхлопной трубе двигателя.

Необходимо использовать фильтроэлементы со следующими обозначениями:

3102-1109013-02 (-03-04-05,-Об) или 31029-1109013 (-01-02,-03)

Топливный насос Б-9В диафрагменного типа с приводом от эксцентрика, расположенного на распределительном валу двигателя.

Топливный насос состоит из сборных корпусных узлов с диафрагмой 8 и приводным рычагом 9, головки с клапанами 4 и 7 и крышки. между корпусом и головкой насоса зажата диафрагма из четырех лепестков из лакоткани.

Шток диафрагмы уплотнен резиновым уплотнением 2. Клапан состоит из обоймы из цинкового сплава, резинового клапана и латунной шайбы, поджимаемой пружиной (из бронзовой проволоки).

Фильтр 6 из мелкой латунной сетки устанавливается над всасывающими клапанами насоса. для заполнения карбюратора топливом при неработающем двигателе насос имеет устройство для ручного привода.

Для контроля герметичности диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром 3.

Карбюратор К-151 состоит из трех основных разъемных частей, соединенных через уплотнительные прокладки винтами.

Верхняя часть — крышка карбюратора включает воздуховод, разделенный на два канала, с воздушной заслонкой в ​​канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельной заслонки включает смесительные трубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора уплотняющая и теплоизоляционная.

Конструктивно карбюратор состоит из двух смесительных камер — первой и второй. Каждая из камер карбюратора имеет свою основную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система питания топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос мембранного типа. для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен экономостат.

При отпускании педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

Система отсечки подачи топлива работает следующим образом.

При отпущенной педали акселератора и частоте вращения двигателя более 1400 блок управления не подает напряжение на электромагнитный клапан, в результате чего атмосферный воздух поступает в экономайзер принудительного холостого хода через каналы электромагнитного клапана, клапан которого перекрывает канал холостого хода.

В случае неисправности системы отсечки подачи топлива (двигатель не запускается или «глохнет» при отпускании педали газа) необходимо предварительно убедиться в надежности электрических контактов элементов системы, после которой следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Для проверки электромагнитного клапана и микровыключателя необходимо отсоединить электрический разъем блока управления, включить зажигание (двигатель не запускать!) и моторный отсек, несколько раз плавно открыть и закрыть дроссельную заслонку карбюратора одной рукой, а другой держите электромагнитный клапан.

При исправном электромагнитном клапане и предохранителе, а также при исправном и правильно отрегулированном микропереключателе должна ощущаться работа электромагнитного клапана (вибрация, щелчки).

Для проверки блока управления необходимо вставить разъем в блок, включить зажигание, запустить двигатель и прогреть его.

Затем со стороны моторного отсека одной рукой откройте дроссельные заслонки примерно на 1/3 хода, другой держите электромагнитный клапан.

Быстро отпустить газ. При этом, если блок управления откорректирован, электромагнитный клапан должен выключиться, а при снижении частоты вращения коленчатого вала примерно до 1050 электромагнитный клапан должен включиться.
