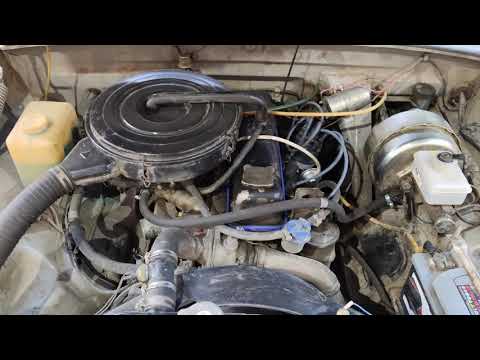

Волга 3110 с двигателем ЗМЗ 402

Многие автомобилисты знают, что двигатель ЗМЗ 402 получил достаточно широкое распространение на транспортных средствах выпускаемых Горьковским автомобильным заводом. Так, ГАЗ 3110 также имел двигатель 402 на своём вооружении до момента выхода более модифицированных версий силовых агрегатов, таких как 4021.10 и 4062.10.

Сейчас читают

Определяем расход топлива своими силами

Отворачивание штуцера или трубки тормозной системы

Двигатель моделей 402 и 4021 ГАЗ 3110 Волга

2.2.1 Двигатель моделей 402 и 4021

Вид двигателей мод. 402 и 4021 с левой стороны 1 – стартер; 2 – тяговое реле стартера; 3 – маслопровод; 4 – топливный насос; 5 – кронштейн опоры двигателя; 6 – датчик лампы аварийного давления масла; 7 – масляный фильтр; 8 – шкив коленчатого вала; 9 – шкив водяного насоса; 10 – во.

2.2.2 Снятие и установка

Предупреждение Перед отсоединением шлангов и электрических проводов рекомендуется их промаркировать, чтобы не перепутать при сборке. Двигатель вынимается из автомобиля вверх. Для снятия двигателя необходима таль или другое подъемное устройство грузоподъемностью не менее 300 кг. Автомобиль нужно.

2.2.3 Разборка двигателя Перед разборкой двигатель необходимо тщательно очистить от загрязнений. При сборке двигателя детали, которые не ремонтировали или заменяли, должны устанавливаться на те места, откуда они были сняты, так как они приработались на этих местах. Для этого их необходимо при разборке маркировать любым.

2.2.4. Ремень привода вентилятора (Категория). Список материалов смотрите внутри.

2.2.5. Ремень генератора (Категория). Список материалов смотрите внутри.

2.2.6. Головка блока цилиндров (Категория). Список материалов смотрите внутри.

2.2.7 Регулировка зазоров в приводе клапанов

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Регулировку зазоров между коромыслами и клапанами производят на холодном двигателе, при затянутых требуемым моментом гайках крепления головки блока цилиндров и гайках крепления стоек оси коромысел клапанов. Снять крышку коромысел клапанов (см. подраздел 2.

2.2.8. Распределительный вал (Категория). Список материалов смотрите внутри.

2.2.9. Шатунно-поршневая группа (Категория). Список материалов смотрите внутри.

2.2.10. Коленчатый вал (Категория). Список материалов смотрите внутри.

2.2.11 Дефектовка и ремонт блока цилиндров ПОРЯДОК ВЫПОЛНЕНИЯ 1. Осмотреть блок, если есть трещины — заменить его. 2. Проверить герметичность рубашки охлаждения блока, для этого заглушить в блоке все отверстия деревянными пробками, кроме одного, к которому подвести шланг для подачи сжатого воздуха. Опустить блок в ван.

2.2.12 Возможные неисправности двигателей ЗМЗ-402 и ЗМЗ-4021. Причина неисправности Метод устранения Двигатель не запускается Бедная горючая смесь (хлопки в карбюраторе): – засорен сетчатый фильтр карбюратора, топливного насоса или фильтра тонкой очистки топлива; Промыть фильтр в неэтилированном бензине и продуть сжатым в.

Источник

Технические характеристики

Волга 3110 с двигателем ЗМЗ 402 обладала высокими техническими характеристиками. Этот силовой агрегат перешёл на 3110 с не менее известной машины — ГАЗ 24 и 2410. Мотор с нижневальным расположением распределительного вала имел высокий ресурс использования, который составлял 250 000 км, а при правильном обслуживании и уходе мог достигать до 300+ тыс. км.

Автомобиль Волга 3110 двигатель ЗМЗ 402 имеет следующие технические характеристики:

Для чего нужно регулировать клапана мотора ЗМЗ 402

ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.

Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:

• цилиндры наполнялись горючей смесью в полном объеме;
• обеспечивалась максимальная компрессия;
• а на выпускном такте отработанные газы будут отлично удаляться.

Если клапана неотрегулированы, то будет ощутима потеря в мощности. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км.

Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.

Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя. Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.

Описание мотора

Блок цилиндров и головка выполнены с высококачественного и прочного алюминиевого справа. Но, если мотор эксплуатировать долгое время на воде, то стенки разрушаются коррозией. Внутри блока установлена цепь ГРМ.

Схема охлаждения двигателя достаточно простая: помпа качает «охлаждайку» по системе, которая включает в себя — термостат, радиатор, водяные рубашки двигателя и патрубки. Водяной насос разборной и состоит из крыльчатки, корпуса, вала, подшипников и сальников, что делает возможным его ремонт.

Схема электрооборудования двигателя достаточна простая, поэтому практически каждый автомобилист сможет разобраться в ней и определить неисправности.

Ремонт и неисправности

Двигатель ЗМЗ 402 — отличается высокой надёжностью, но вследствие многолетней эксплуатации практически невозможно избежать поломок. Так, чаще всего ломаются элементы системы охлаждения, электропроводки и зажигания.

При неисправностях системы охлаждения двигателя будут видны подтеки охлаждающей жидкости или мотор при этом будет закипать. Поэтому диагностику силового агрегата необходимо проводить постоянно. Ввиду старости мотора электросхема зачастую изношена, а проводка обрывается. Поэтому при эксплуатации силового агрегата на это, стоит обратить особое внимание.

Обслуживание

Замена масла в двигателе ЗМЗ 402 Замена масла в производится каждые 10 тыс. км. Объем масла в двигателе — 6 литров. При замене вместе с масленым фильтром понадобится около 5,8 литра. Масло подходящее по SAE 5W-30, 5W-40, 10W-30, 10W-40, 15W-40 (многие автовладельцы рекомендуют лить полусинтетическое масло, а использование жидких масел и синтетики ведет к излишним течам). Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км. Для выпускных клапанов нормальный тепловой зазор в пределе 0,4 — 0,45 мм. Для впускных клапанов первого и четвёртого цилиндра — 0,35 — 0.4 мм. Зазор клапанов второго и третьего цилиндра составляет 0,4 — 0.45 мм.

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Доработка и тюнинг

Поскольку двигатель ЗМЗ 402 не оснащён электронным блоком управления двигателем, то о чип тюнинге речи идти не может. Единственное, что можно сделать, это заменить систему зажигания. В этом поможет схема электрооборудования.

Двигатель можно подвергнуть только механической переделке. Так, автолюбителю придётся расточить поршневую группу, установить новые поршни, которые будут легче заводских, а также заменить распределительный и коленчатый вал.

Не стоит забывать, что при замене поршневой группы необходимо будет сменить и шатуны. Головка блока цилиндров также поддаётся небольшой переделке. Так, необходимо заменить клапаны и направляющие втулки. Вместе с этим, стоит сменить и седла клапанов.

После проведения внутренней доработки, стоит перейти к наружному тюнингу мотора. Так, меняется карбюратор. Лучше всего подходит чешский Икар, который разрабатывался специально для ГАЗ 24, которые участвовали в гонках. Вместе с карбюратором стоит сменить и воздушный фильтр на «нулевого» сопротивления.

Некоторые автолюбители современности пробовали устанавливать на силовой агрегат турбонаддув или «улитку». Эта доработка не всегда себя оправдывала. А вот смена выпускного коллектора и установка модернизированной системы выхлопа работает прекрасно.

Одинаковые детали с ГАЗ 31029

На «Волгах» ГАЗовцы соблюдали интересную традицию – на новую модель многие агрегаты переходили со старой марки, и для пользователей авто начиналась интересная игра – угадай, какие изменения произошли в новой машине. Можно начать с того, какие детали на газ 3110 перешли с 31029. На «десятке» остались точно такие же двери, причем, в сборе. Даже внутренние обшивки на 3110 первых образцов имели такую же форму, и только несколько позднее стали устанавливаться объемные обивки дверей.

Габаритные размеры Волги 3110

Многие детали под капотом совсем не изменились: вакуумный усилитель тормозов, главный тормозной цилиндр, главный цилиндр сцепления. На многих первых 3110 стоял так хорошо узнаваемый ЗМЗ 402 (или 4021), и все навесное оборудование также до боли было знакомо – стартер, генератор, трамблер, карбюратор.

Переднюю подвеску

вроде бы установили новую, но опять всего лишь отчасти. Массивная балка перекочевала с

ГАЗ 24

, в шкворнях тоже не находилось никаких изменений. А вот поворотные кулаки уже другими.

В 5 ст. «механике» произошли минимальные изменения – на вторичном валу ставилась иная шестеренка привода спидометра, все остальные детали оставались прежними.

Интересно, что первые выпуски 3110 оснащались «четырехступкой». То же самое можно сказать и о заднем мосте. Вроде бы он новый, но редуктор заднего моста совершенно одинаковый с 31029, и карданный вал один в один подходил от 31029 на 3110.

Так выглядит карданный вал для Волги 3110

Вернуться к оглавлению

Сообщества › ГАЗ Волга › Блог › ГАЗ 3110, установить 402 вместо 406

Всем привет! По случаю купил 3110, без мотора, но с живым кузовом в приятном цвете «синяя полночь».

По документам — ЗМЗ 406, 150 л.с. Мотор уже давно стоит в другом авто (буханке продавана). Да и в любом случае платить 5250 налога смысла не вижу.

Что хочу? Поставить имеющийся ЗМЗ-402.

ДА Я ХОЧУ ПОСТАВИТЬ СТАРЫЙ АРХАИЧНЫЙ МОТОР. Вот такая у меня фантазия.

Теперь вопрос: 3110 выпускалась как с 402, так с 406. Получится без особых затрат и гемороев оформить замену двигателя? (т.е. не по полноценной процедуре переоборудования). ОТС ведь на такую машину должно быть?

Метки: замена двигателя

Комментарии 62

Люди всем рассказываю т. к. Недавно этим вопросом занимался. Это не возможно документально, ни так ни наоборот. Вроде

10июня/ля прошлого года вышел закон о запрете к постановки на учет б/у агрегатов, деталей (вписаниии в птс).можно только новые купленые в магазине, заводе.касаемо нашего производства рф и советского.если ток импортное(япономотор и тп) через внесение изменений в конструкцию(шаражку которую этим занимается(от 20тыс.руб)). Всех знакомых гайцов прошел и юристов.ставь говорит и ездий так(оформлена на меня со 402 а хочу 406).а на счет оформлении /переоформлении ищеш головку такого же двиглы (как на табличке или птс 406 значит 406)с металлолома или еще гдет(пустую) могут глаза закрыть на номер и пепеоформить.

10 июля 2021 года в Приказ №1001

это есть ни что иное как изменение в конструкцию ТС

замена детали. На предусмотренную заводом изготовителем для этой модели ТС. 3110 с ЗМЗ-402 выпускались серийно, а значит одобрение типа ТС на такую конфигруацию должно быть. Экологические классы одинаковы.

Классы одинаковые. «НЕ УСТАНОВЛЕНО». Про процедуру изменинения конструкции в курсе. Но модификация то заводская, поэтому и интересуюсь.

По ПТСу стоит 406, он и должен стоять даже без регистрации, главное возить с собой купчию где его взяли, а любой другой мотор — это изменение конструкции. Некоторые посты дпс живут этим. Ездить можешь с чем угодно, а при постоновке/снятии с учета будь любезен предоставить мотор по птс.

402 сертифицирован для 3110, поэтому можно без проблем ставить и оформлять

Это гайцам раскажешь

А что рассказывать? Мотор предусмотрен для данной модели авто, повода для отказа в замене ДВС нет.

При постановке 402 в 3110 никаких экспертиз не надо будет делать, А процедура внесений изменений в конструкцию ТС мне знакома, замена мотора и подвески у меня оформлена

Я бы лучше имеющийся 402 продал, 406 нашел и поставил, как было, а лучше воткнуть 405

Зато везет, как надо

няз у 402 экологический класс нулевой, а у 406 повыше… псмотри в стске

В СТС указано экологический класс «Не установлено», авто 2000 года.

няз у 402 экологический класс нулевой, а у 406 повыше… псмотри в стске

Откуда у 406 на 3110 экологический класс выше

А откуда в 406 нашли лишние 19 коней? Что касается 402-го, если он стоит не на ГАЗ-24 для сохранения аутентичности, то он совершено не нужен.

ну с маховика там 150 коней… а с колес 130… на газ 24 не ставили 402, а 24д…

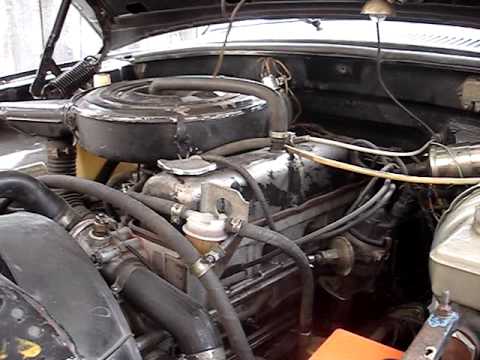

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и «Газель».

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса. Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 — это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата — 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней — картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью как шатунных, так и коренных подшипников. Вследствие этого удельные нагрузки на подшипники сравнительно малы. Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты, залитой алюминиевым сплавом. Такие вкладыши способны воспринимать большие нагрузки, сохраняя высокую работоспособность.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

• моторное масло через 10000 км;
• охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек ГБЦ каждые 20000 км;
• картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Ни ремня, ни цепи ГРМ здесь нет, передача вращения на нижний распредвал осуществляется зубчатой шестерней. Ее ресурс значительно выше, но контроль за состоянием венца необходим периодически.

Технические характеристики

Волга 3110 с двигателем ЗМЗ 402 обладала высокими техническими характеристиками. Этот силовой агрегат перешёл на 3110 с не менее известной машины — ГАЗ 24 и 2410. Мотор с нижневальным расположением распределительного вала имел высокий ресурс использования, который составлял 250 000 км, а при правильном обслуживании и уходе мог достигать до 300+ тыс. км.

Автомобиль Волга 3110 двигатель ЗМЗ 402 имеет следующие технические характеристики:

Наименование Характеристика Изготовитель ЗМЗ Модель ЗМЗ 24, ЗМЗ 24Д Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С Тип мотора Бензиновый с возможностью установки ГБО Тип впрыска Карбюратор Конфигурация 4-цилидровый рядный продольный ДВС Мощность двигателя 95 л. с. Количество цилиндров 4 Количество клапанов 8 Диаметр поршня 92 мм Ход поршня 92 мм Охлаждение Жидкостное Материал блока и головки Алюминий Ресурс 300 000 км Порядок работы цилиндров 1-2-4-3 Система зажигания Контактная или бесконтактная

Описание мотора

Блок цилиндров и головка выполнены с высококачественного и прочного алюминиевого справа. Но, если мотор эксплуатировать долгое время на воде, то стенки разрушаются коррозией. Внутри блока установлена цепь ГРМ.

Схема охлаждения двигателя достаточно простая: помпа качает «охлаждайку» по системе, которая включает в себя — термостат, радиатор, водяные рубашки двигателя и патрубки. Водяной насос разборной и состоит из крыльчатки, корпуса, вала, подшипников и сальников, что делает возможным его ремонт.

Схема электрооборудования двигателя достаточна простая, поэтому практически каждый автомобилист сможет разобраться в ней и определить неисправности.

Ремонт и неисправности

Двигатель ЗМЗ 402 — отличается высокой надёжностью, но вследствие многолетней эксплуатации практически невозможно избежать поломок. Так, чаще всего ломаются элементы системы охлаждения, электропроводки и зажигания.

При неисправностях системы охлаждения двигателя будут видны подтеки охлаждающей жидкости или мотор при этом будет закипать. Поэтому диагностику силового агрегата необходимо проводить постоянно. Ввиду старости мотора электросхема зачастую изношена, а проводка обрывается. Поэтому при эксплуатации силового агрегата на это, стоит обратить особое внимание.

Что касается глобальных проблем, то признаками капитального ремонта движка будут следующие параметры:

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.

Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.

В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Доработка и тюнинг

Поскольку двигатель ЗМЗ 402 не оснащён электронным блоком управления двигателем, то о чип тюнинге речи идти не может. Единственное, что можно сделать, это заменить систему зажигания. В этом поможет схема электрооборудования.

Двигатель можно подвергнуть только механической переделке. Так, автолюбителю придётся расточить поршневую группу, установить новые поршни, которые будут легче заводских, а также заменить распределительный и коленчатый вал.

Не стоит забывать, что при замене поршневой группы необходимо будет сменить и шатуны. Головка блока цилиндров также поддаётся небольшой переделке. Так, необходимо заменить клапаны и направляющие втулки. Вместе с этим, стоит сменить и седла клапанов.

После проведения внутренней доработки, стоит перейти к наружному тюнингу мотора. Так, меняется карбюратор. Лучше всего подходит чешский Икар, который разрабатывался специально для ГАЗ 24, которые участвовали в гонках. Вместе с карбюратором стоит сменить и воздушный фильтр на «нулевого» сопротивления.

Некоторые автолюбители современности пробовали устанавливать на силовой агрегат турбонаддув или «улитку». Эта доработка не всегда себя оправдывала. А вот смена выпускного коллектора и установка модернизированной системы выхлопа работает прекрасно.

Важные особенности

Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива. Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.

Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.

Какой двигатель стоит на газ 3110

Одним из основных этапов в модельном ряде Горьковского автомобильного завода стало производство автомобилей ГАЗ 3110. Выпуск их длился с 1997 года до 2005. На этот автомобиль устанавливались разные силовые агрегаты ЗМЗ, которые известны многие владельцам машин ГАЗ.

Технические характеристики

Перед тем, как начать рассматривать технические характеристики двигателя ГАЗ 3110 стоит понять, какие силовые агрегаты устанавливались на автомобиль. Так, в процессе производства на транспортное средство устанавливали, как карбюраторные моторы, так и инжекторного типа. Итак, какие двигатели ставились на автомобили ГАЗ 3110: ЗМЗ-402.10, ЗМЗ-4021.10, ЗМЗ-4062.10, ГАЗ-560, ГАЗ-5601.

Рассмотрим технические характеристики моторов линей, которые устанавливались на ГАЗ 3110:

ЗМЗ-402

ЗМЗ 406

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 406
Модификации	ЗМЗ 406. 1, ЗМЗ 406.2, ЗМЗ 406.4
Объем двигателя	2,28 литра (2284 см куб.)
Тип мотора	Бензиновый
Тип впрыска	Карбюратор или инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	145 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	86 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

ГАЗ 560 «Штайер»

Наименование	Характеристика
Изготовитель	ГАЗ
Модель	ГАЗ 560 Штайер
Тип мотора	Дизель (есть вариант турбодизель)
Объем	2,1 литра
Конфигурация	Рядный, 4 цилиндра
Мощность двигателя	95-125 л. с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	85
Ход поршня	94
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км

Тюнинг и доработка

Двигатель ГАЗ 3110 и все его семейство легко поддаются тюнингу и доработке. Если говорить о карбюраторной версии, то переделка проводится стандартно относительно ЗМЗ 402. При этом необходимо переточить поршневую группу, а также установить облегченные детали, такие как поршни, коленчатый вал и клапаны.

Остальная доработка касается системы воспламенения топливной смеси, а именно система зажигания, а также подачи топлива и воздуха. Так, у карбюратора растачивают жиклеры или система впрыска меняется на моноинжекторную. Воздушный фильтр заменятся на «нулевого» сопротивления.

Что касается системы зажигания, то ее можно улучшить путем установки бесконтактной группы, заменой проводов и свечей, а также выставлением более раннего зажигания.

В случае с инжекторным двигателем, то все не так и просто, как кажется. Обычной расточкой поршневого механизма не обойтись. Так, как и в случае с карбюраторным мотором облегчается сам вес силового агрегата. Для того, чтобы выставить систему впрыска, придется заглянуть в электронный блок управления двигателем, то есть сделать чип тюнинг.

Кстати, он бывает трех видов: стандартный (баланс расхода топлива и мощности), мощностной (на увеличение мощности, но при этом увеличится расход) и экономический (снижение расхода и потеря некоторых мощностных характеристик).

Для улучшения подачи воздуха устанавливается «нулевой» воздушный фильтр. Что касается системы охлаждения, то рекомендуется установить улучшенную помпу и термостат, а стандартные патрубки заменить на силиконовые. Но, это не все. О тюнинге моторов ГАЗ 3110 можно говорить еще много, но автомобилист должен понимать, чего он хочет достигнуть.

Вывод

Двигатели, устанавливаемые на ГАЗ 3110 достаточно разнообразные. В начале производства завод изготовитель стал на машину модификацию ЗМЗ 402, но это длилось не долго. Затем автомобиль оснащался карбюраторным 406-м мотором, и с 2002 году уже инжекторным.

Доработка и тюнинг двигателей ГАЗ 3110 проводится достаточно просто. ЗМЗ 402 тюнингуется так само, как и на 24-й Волге, а вот с 406-м мотором придется поковыряться, поскольку на инжекторной версии уже установлен электронный блок управления, который не всегда поддается перепрошивке.

Габариты

Ходовая часть

Топливо

Двигатель

Чем больше объём двигателя, тем мощнее машина, и тем, как правило, она больше. Нет смысла ставить малокубатурный мотор на большой автомобиль, двигатель просто не сможет справится с его массой, так же бессмысленно и обратное — ставить большой мотор на лёгкий автомобиль. Поэтому производители пытаются подобрать мотор. к цене машины. Чем дороже и престижней модель, тем большего объёма на ней двигатель и тем он мощнее. Бюджетные версии редко могут похвастать кубатурой свыше двух литров.

Объём двигателя выражается в кубических сантиметрах или в литрах. Кому как удобней.

Объем двигателя ГАЗ 3110 Волга составляет от 2.1 до 2.4 л.

Мощность двигателей ГАЗ 3110 Волга от 95 до 145 л.с.

Ответы (1)

Российская Волга (ГАЗ 3110) оснащалась одним из трех двигателей. Это дизельный с турбонаддувом 2,1 литра (95 и 110 л.с.), бензиновый с карбюратором 2,4 литра (81 и 90 сил), и более современным инжекторным 2,3 л (131 и 150 сил).

Названия моторов. Карбюраторный двигатель имел индекс ЗМЗ-402 и выпускался еще с 1958-го года . Из плюсов можно отметить простую конструкцию, из минусов — большой расход топлива и частые поломки и старые устаревшие технологии. Этот двигатель устанавливался еще на Волгу 24.

Более современный двигатель ЗМЗ-406 с распределенным впрыском топлива (инжектор) выпускался с 1997 года отличается более современной конструкцией, меньшим расходом топлива и большей производительностью, тяговитостью. Динамика мотора с механической коробкой передач — разгон с нуля до сотни занимает 13,5 сек, максимальная скорость 175 км/ч.

Турбодизельный мотор выпускался малыми объемами и не был популярным на Волгах. Выпускалось таких Волг не более 150 штук в год. Из плюсов можно отметить низкий расход топлива — до 7,1—8,5 л на 100 км пробега.

ГАЗ-3110

ГАЗ-3110

ГАЗ-3110 «Волга»

ГАЗ-3110 Волга (данные для модели 3110-111 в
[] скобки, для 3110-600 в {}) — последняя версия старого ГАЗ-24 (с 1997 года будет на
конвейер до 2004 года). Тот же автомобиль среднего размера, 5 или 6 мест, 4-дверный классический седан с задним приводом.
4х2. Подвеска: передняя — независимая (А-образные рычаги, пружины), задняя — зависимая (неразрезной мост,
рессоры). Двигатель: ЗМЗ-402 [406.2] тип —
бензин {турбодизель с непосредственным впрыском топлива ГАЗ-560}(карбюратор)
[инъекция], ohv [dohc16], 4
цилиндры в ряд, рабочий объем 2 446 [2 286] {2 134} куб. см (диаметр диаметра 3,62 дюйма {3,35 дюйма},
ход 3,62 дюйма [3,39″] {3.70″}),
степень сжатия 8,2:1 [9,5:1] {20,5:1}.
Он выдает 100 [150] {95} л.с. @
4500 [5200] {3800} об/мин.
Крутящий момент: 134 [152] {147} фут-фунт.
при 2400 [4000] {2000} об/мин. 4
или 5 [5] {5} передач, макс. скорость
91 [109] {93} миль в час, ускорение 0
до 62 миль/ч — 19 [13,5] с. Тормоза: передние – дисковые, задние – барабанные,
с гидравлическим управлением. Размеры: ДхШхВ = 15 футов 11,7 дюйма; x 5 футов 10,9 дюйма x 4 фута 8 дюймов, колесо
база 9 футов 2,2 дюйма. Колея спереди / сзади: 4 фута 11,1 дюйма / 4 фута 8,9 дюйма. Объем багажника составляет 17,7 кубических футов.
Снаряженная масса: 3086 фунтов. Полная масса: 3,946 фунтов. Резина 195/65R15S. Топливный бак: 14,5 галлона.
Экономия топлива: 15,7 [20,1] миль на галлон (в среднем), {32,2} миль на галлон (при 56 миль в час), {23,3} миль на галлон (при
75 миль в час). Цена — 4300 долларов [4800 долларов] {11 900 долларов}.

Возможно, новый мотор ЗМЗ-4052. 10 будет
скоро будет доступно.

В настоящее время Вы можете получить Волгу со всеми следующими импортными двигателями:

Rover T16MPI: рядный 4, dohc 16, рабочий объем 1994 куб.см (диаметр цилиндра 3,33 дюйма).
ход поршня 3,5″), CR 10:1, бензин, многоточечный впрыск топлива, мощность 140 л.с. при 6000 об/мин.
об/мин, крутящий момент 133 фут-фунт. @ 4500 об/мин. Максимальная скорость 112 миль в час, разгон от 0 до 62 миль в час: 11 с.
Экономия топлива: 24,8 миль на галлон при 74,6 миль в час (официальные данные).

Toyota 2L-T: рядный 4, ohc, рабочий объем 2446 куб.см (диаметр цилиндра 3,62 дюйма).
ход поршня 3,62″), передаточное число 21:1, турбодизель, мощность 92 л.с. при 3800 об/мин, крутящий момент 163 футо-фунта при
2400 об/мин. Цена автомобиля: 12 000 долларов.

Toyota 3RZ-FE: рядный 4, dohc 16, рабочий объем 2694 куб.см (диаметр цилиндра 3,74 дюйма).
ход поршня 3,74″), CR 9,5:1, бензин, многоточечный впрыск топлива, мощность 152 л.с. при 4800
об/мин, крутящий момент 177 фут-фунт. @ 4000 об/мин. Цена двигателя: 7500 долларов.

Есть вариант с кузовом универсал — ГАЗ-310221.
В салоне есть опциональное 3-е многоместное сиденье. Цена: 5800 долларов (100 л.с.), 6400 долларов (150 л.с.)

.

Данные для дизельного исполнения ГАЗ-310221-600: двигатель —
см. ГАЗ-3110-600. Снаряженная масса: 3215 фунтов, полная масса: 4180 фунтов. Вершина
скорость: 93 мили в час. Разгон от 0 до 62 миль в час: 19 с. Тормозной путь от 62 миль в час: 170 футов. Топливо
экономия: 32,2 мили на галлон при 56 милях в час, 23,3 мили на галлон при 75 милях в час.

Есть вариант скорой помощи с высокой крышей и длинной колесной базой.

Эксклюзивная тюнинговая версия ГАЗ-310221 на полноприводном шасси.

Это один файл из набора. Нажмите здесь для лучшего
опыт — этот сайт использует фреймы.

Ремонт ГАЗ

[Архив] — Инструкции по ремонту автомобилей

Инструкции по ремонту автомобилей — Скачать бесплатно > Авто книги > Ремонт ГАЗ

PDA

Просмотр полной версии : Ремонт ГАЗ

1. ГАЗ-24 (2001) руководство по ремонту скачать
2. ГАЗ-3110 (Волга)-цветной иллюстрированный альбом скачать
3. ГАЗ-3102 (+1998) руководство по ремонту скачать
4. Волга ГАЗ-З110 с двигателем ЗМЗ-402-Экспресс ремонт скачать
5. ГАЗ 2217, 2752 Соболь запчасти Скачать каталог
6. ГАЗ-ВОЛГА З1029 руководство по ремонту и обслуживанию скачать
7. Автомобиль Волга ГАЗ-24-10 1998 г. скачать
8. Автомобиль Волга ГАЗ-24-10 скачать
9. Автомобиль Волга ГАЗ-24-10 и его модификации скачать
10. ГАЗ-3307 и его модификации скачать
11. ГАЗ-21 и его модификации Пользовательское устройство скачать
12. ГАЗ Общие данные автомобиля скачать
13. ВОЛГА ГАЗ-3110-310221 с двигателями 2,3 2,5 i руководство по ремонту и обслуживанию скачать
14. Газель Бизнес 3302-3902010-20 ЭР руководство по ремонту скачать
15. ГАЗель, Соболь с двигателем ГАЗ 560 ШТАЙЕР (3302-3902030 ЧП) руководство по ремонту и эксплуатации скачать
16. Волга ГАЗ-3110 сервис и ремонт сами скачать
17. ГАЗ-31105 руководство по ремонту и обслуживанию скачать
18. «Волга» ГАЗ 3110, 310221 Мультимедийное руководство по ремонту скачать
19. ГАЗ 69-68 руководство по ремонту и обслуживанию скачать
20. М-20 Победа, постеры машины на 16 листах скачать
21. ГАЗ двигатель ЗМЗ-4062.
