Замена клапанов печки БМВ

Причина обращения:

Не регулировался поток холодного и горячего воздуха, всегда дул горячий.

Нами была сделана компьютерная диагностика BMW, и мы выявили неисправность клапанов приводного механизма, управляющего положениями заслонками для регулировки направления движения воздуха после печки.

Что было сделано:

• тест электронных систем;
• замена клапанов.

А почему клапана печки БМВ выходят из строя?

Для начала определимся, для чего они нужны.

Клапана печки управляют положениями заслонок, которые регулируют направление движения потока воздуха в системе обогрева салона.

Принцип работы.

В старые добрые времена управление потоком воздуха происходило вращением ручки на панели приборов, которая с помощью стальных тросов, передавало воздействие на заслонки. Но ввиду невозможности создать сложные комбинации движения воздуха, от них пришлось отказаться. Не делать же несколько переключателей на панели приборов, только ради того, чтобы получить желаемое движение воздуха! Справедливости ради отметим, что при достаточной ограниченной функциональности, у них было одно неоспоримое преимущество — они были вечные! Проблемы поломки переключателя потока воздуха не существовало в принципе!

Производители, желая создать комфорт в автомобиле, ручное управление заменили на два типа управления клапанами:

1. Вакуумное (полуавтоматическое). Специальный мембранный клапан, в зависимости от поворота рукоятки регулировал степень его открытия уровнем вакуумного воздействия на мембрану. Вакуум брался из впускного трубопровода.
2. Электромагнитное. В нём управление доверено электронной системе и практически сняты все ограничения в функциональности. Можно описать абсолютно любой алгоритм движения заслонок, в зависимости от поданного сигнала. Тут вариантов может быть масса: в виде ручного регулятора, в виде дисплея, пульта с дистанционным управлением, ну или каким-либо другим способом. Всё зависит от изобретательности инженеров и от требований покупателей.

Электромагнитный клапан перемещается внутри обмотки в зависимости от входного напряжения. Чем напряжение выше, тем больше втянут, чем ниже напряжение, тем втянут меньше. Соответственно, регулируя напряжение, мы можем плавно регулировать подачу воздуха в салон. Регулятор на панели приборов не воздействует напрямую на блок клапанов, а воздействие происходит опосредовано через блок управления, который принимает сигналы от регулятора и подаёт соответствующее напряжение на обмотку.

Недостатком нового типа клапанов, стал их износ. У вакуумных клапанов рвутся мембраны, у электромагнитных — горят обмотки. Конечно, происходит это не сразу. Как правило, 5 лет эксплуатации они выдерживают легко.

Стоит ли ремонтировать?

У всех клапанов печки BMW, практически, одна и та же поломка — выход из строя управляющей индукционной катушки(для электромагнитных) или разрыв мембраны(для вакуумных). Можно, конечно, перемотать обмотку или заменить мембрану, но это очень трудозатратно, да и создать заводские условия при замене практически невозможно.   Поэтому выход всегда один — замена блока в сборе. При таком подходе можно с уверенностью эксплуатировать систему обогрева салона без проблем еще 5 лет.

Обращайтесь к нам, если у вас наблюдаются проблемы с подачей воздуха в системе вентиляции салона. У нас всегда в наличии оригинальные клапана печки БМВ, которые заменят вам профессиональные мастера с многолетним стажем.

На все работы дадим гарантию на полгода или 10 000 км пробега!

И фотоотчёт:

Ремкомплект клапанов печки BMW E39, E38, E53, E34, E32, E31, E65, E66, E60, E61, E63, E64

Ремкомплект для самостоятельного ремонта. Подходит для следующих моделей: E39, E38, E53, E34, E32, E31, E65, E66, E60, E61, E63, E64.

Перед заказом, обязательно проверяйте P/N своих клапанов печки.

P/N 64118374994
P/N 64118372004
P/N 64118391796
P/N 64118368462
P/N 64118391348
Применяется в этих моделях:

• 5′ E39 (02/1995 — 12/2003)
• 7′ E38 (03/1995 — 07/2001)

P/N 64128374995
P/N 64128372016
P/N 64128391000
Применяется в этих моделях:

• 5′ E39 (02/1995 — 12/2003)
• 7′ E38 (03/1995 — 07/2001)
• X5 E53 (10/1998 — 09/2006)

P/N 64118391417
P/N 64111382299
P/N 64111391958
Применяется в этих моделях:

• 5′ E34 (03/1987 — 06/1996)
• 7′ E32 (10/1985 — 04/1994)
• 8′ E31 (07/1989 — 05/1999)

P/N 64116908294
Применяется в этих моделях:

• 7′ E65 (02/2000 — 07/2008)
• 7′ E66 (06/2000 — 07/2008)

P/N 64126927915
Применяется в этих моделях:

• 5′ E60 (12/2001 — 12/2009)
• 5′ E60 LCI (10/2005 — 12/2009)
• 5′ E61 (10/2002 — 02/2007)
• 5′ E61 LCI (11/2005 — 05/2010)
• 6′ E63 (05/2002 — 07/2010)
• 6′ E63 LCI (04/2006 — 07/2010)
• 6′ E64 (09/2002 — 07/2010)
• 6′ E64 LCI (04/2006 — 07/2010)

Зачем нужны ремкомплекты клапанов печки?
Баварские машины отличаются высоким качеством сборки. Но любой механизм со временем приходит в негодность. Многие владельцы автомобилей BMW, особенно с 80х до 2008 года выпуска, часто встречаются с проблемами в обогревателе.
Мы заметили эту тенденцию, поэтому предлагаем вам комплекты клапанов для ремонта печек машин этой марки. Они содержат все необходимые комплектующие для замены расходников. Ремкомплект клапанов печки для БМВ е39, e32, e34, e38 и других моделей позволит вам быстро и эффективно исправить поломку обогревателя. Обратитесь к нам, чтобы сэкономить время и деньги.
Особенности самостоятельного ремонта печек типа е34
Конечно, за обслуживанием обогревателя можно обратиться на станцию техобслуживания или в сервисный центр. Но мастера обычно берут незаслуженно высокую цену за простую замену клапанов. Эту операцию можно легко выполнить самостоятельно. Для этого понадобится ремкомплект клапанов печки для БМВ е38, e39, e53 и подобных моделей.
Исправить состояние обогревателя с помощью этого набора можно следующим образом:

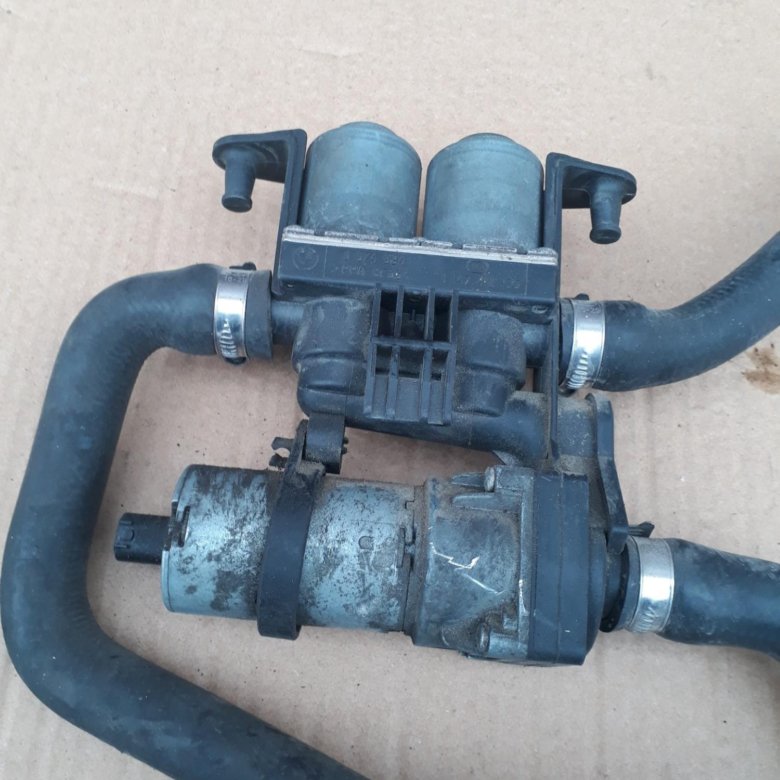

• Проверьте клапаны. Два основных распределительных элемента (правый и левый) находятся в подкапотной части рядом с блоком предохранителей. Переключая потоки воздуха с горячего на холодный, убедитесь в том, что оба клапана издали характерный щелчок. Если этого не произошло, вышла из строя электрическая часть системы.
• Проверьте помпу. В некоторых комплектациях моделей e31, e32, e34, e38, e39, e53 под блоком клапанов печки расположен этот элемент. В отдельных случаях его поломка вызывает неисправность всего обогревателя.
• Отсоедините клапаны. Блок держится на трех гайках. Сначала следует раскрутить их, потом снять шланги. При наличии помпы ее тоже стоит отсоединить.
• Разберите блок. В этих моделях он скрепляется шестью болтами. Будьте внимательны: у них разная длина. По центру закручиваются более короткие болты.
• Осмотрите резиновые вставки. В рабочем состоянии они должны быть целыми и эластичными. Если резиновые части клапанов не надорваны, но уже затвердели, их обязательно нужно заменить.
• Извлеките пластиковые втулки. Это необходимо для доступа к внутренним резиновым прокладкам.
• Замените изношенные элементы соответствующими частями ремкомплекта клапанов печки для БМВ типа е53.
• Отложите оставшееся. Части ремкомплекта клапанов печки для БМВ моделей вроде е34, не использованные в работах, не стоит выбрасывать. Они пригодятся вам позже.
Ремкомплект клапанов печки для БМВ е32 и подобных моделей содержит не только вставки для верхнего блока, но и прокладки для помпы. В нашем магазине вы можете купить этот набор по оптимальной цене. Покупка ремкомплекта клапанов печки БМВ е31 в нашем интернет-магазине обойдется вам дешевле, чем услуги станции техобслуживания.

Основные

Модель
VN-391

Применяемость
BMW

Страна-производитель
Россия

Код запчасти
650066998430

Состояние
Новое

Совместимость
BMW 5 (E60) 2003-2010, BMW 5 (E34) 1987-1995, BMW 5 (E39) 1995-2003, BMW 5 Touring (E34) 1991-1997, BMW 5 Touring (E39) 1997-2004, BMW 5 Touring (E61) 2004-, BMW 6 Cabriolet (E64) 2004-, BMW 6 (E63) 2004-, BMW 7 (E32) 1986-1994, BMW 7 (E38) 1994-2001, BMW 7 (E65 E66 E67) 2001-, BMW 8 (E31) 1990-1999, BMW X5 (E53) 2000-
