Устройство инжектора Ваз 2107: фото и видео

Главная » Устройство

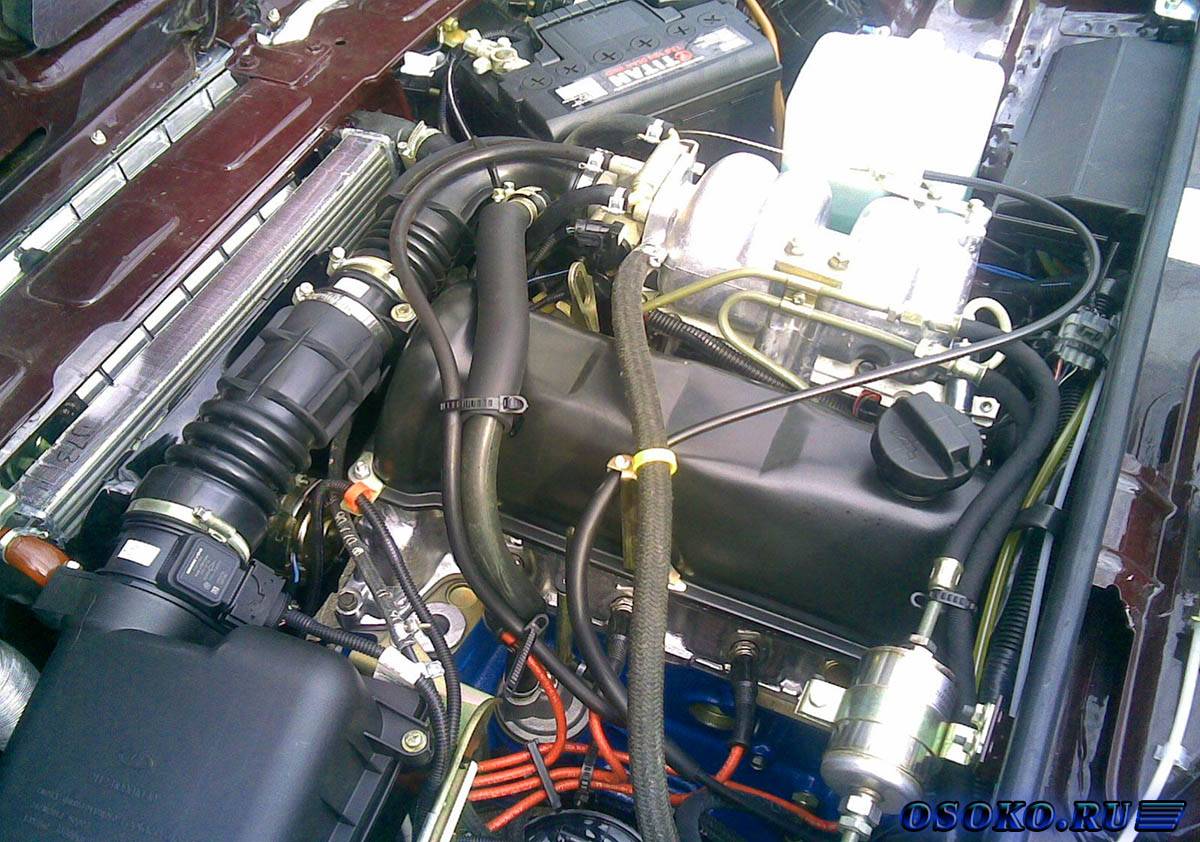

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным.  Только  с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили.  Суммарная мощность агрегата с новой системой питания  составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

• Режим употребления в городе – 8,5 литров\100 км;
• Расход топлива при скорости 90 км\ч – 6,9 – 7,0 литров\100 км;
• Расход при скорости 120 км\ч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство —  блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

• Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
• Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
• Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
• ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

• Высокие требования к качеству топлива, его октановому числу;
• Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
• Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
• Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
• В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.

29 376 views Топливная система

Похожие материалы

технические характеристики штатного, какие можно устанавливать

Силовой агрегат инжекторной ВАЗ 2107 был первым на АвтоВАЗе в ряде инжекторных моделей. Поэтому новинка вызвала много вопросов и замечаний: советские водители не знали, как обслуживать и ремонтировать такой мотор. Однако практика показала, что инжекторное оснащение «семёрки» очень практично и удобно, к тому же допускает ряд переделок и доработок под самого водителя.

Содержание

• Какими моторами оснащался ВАЗ 2107

• Технические характеристики инжекторного мотора «семёрки»

  • Таблица: все характеристики двигателя 2107i

  • Какое масло используется

    • Видео: отзыв владельца об инжекторной «семёрке»

• Где находится номер двигателя

• Какой мотор можно поставить на «семёрку» вместо штатного

  • Двигатели от других моделей ВАЗ

  • Двигатели от иномарок

  • Роторные силовые агрегаты

Какими моторами оснащался ВАЗ 2107

«Семёрка» выпускалась очень длительное время — с 1972 по 2012 годы. Разумеется, на протяжении этого периода комплектации и оснащение автомобиля менялись и модернизировались. А ведь изначально (в 1970-х годах) ВАЗ 2107 комплектовался только двумя типами двигателей:

1. От предшественника 2103 — мотор 1.5 литра.
2. От 2106 — мотор 1.6 литра.

На некоторых моделях устанавливались и более компактные 1.2 и 1.3 литра, но в широкую продажу такие автомобили не поступали, поэтому о них говорить не будем. Самым же традиционным для ВАЗ 2107 является карбюраторный мотор на 1.5 литра. Лишь более поздние модели стали комплектоваться инжекторными двигателями 1.5 и 1.7 литра.

Мало того, на ряд экспонатов заднеприводных ВАЗ 2107 монтировались двигатели с передним приводом, но конструкторы сразу же отказались от такой затеи — слишком трудоёмко и неоправданно.

Технические характеристики инжекторного мотора «семёрки»

В карбюраторных системах создание горючей смеси производится непосредственно в камерах самого карбюратора. Однако суть работы инжекторного мотора на ВАЗ 2107 сводится к другому подходу формирования топливно-воздушной смеси. В инжекторе происходит резкий впрыск самого топлива в работающие цилиндры мотора. Поэтому такая система создания и подачи топлива называется ещё и «системой распределённого впрыска».

Инжекторная модель ВАЗ 2107 оснащается с завода системой раздельного впрыска с четырьмя форсунками (по одной форсунке на каждый цилиндр). Работа форсунок контролируется ЭБУ, который и регулирует поступление топлива к цилиндрам, подчиняясь требованиям микроконтроллера.

Инжекторный мотор на ВАЗ 2107 весит 121 килограмм и имеет следующие габариты:

• высота — 665 мм;
• длина — 565 мм;
• ширина — 541 мм.

Силовой агрегат без навесного оборудования весит 121 килограмм

Инжекторные системы зажигания считаются более удобными и современными. Например, ВАЗ 2107i имеет ряд важных преимуществ перед карбюраторными моделями:

1. Высокая эффективность работы двигателя благодаря чёткому расчёту количества впрыскиваемого топлива.
2. Сокращённое потребление топлива.
3. Повышенная мощность двигателя.
4. Устойчивость работы на холостом ходу, так как все режимы езды контролируются через бортовой компьютер.
5. Отсутствие необходимости постоянной регулировки.
6. Экологичность выбросов.
7. Более тихая работа мотора благодаря использованию гидрокомпенсаторов и гидронатяжителей.
8. На инжекторные модели «семёрки» легко можно установить экономичное газовое оборудование.

Однако у инжекторных моделей имеются и недостатки:

1. Затруднённый доступ к ряду механизмов под капотом.
2. Высокий риск повреждения катализатора на неровных дорогах.
3. Капризность в отношении потребляемого топлива.
4. Необходимость обращаться в автомастерские при любых неисправностях мотора.

Таблица: все характеристики двигателя 2107i

Год производства двигателей данного типа	1972 г — наше время
Система питания	Инжектор/карбюратор
Тип двигателя	Рядный
Количество поршней	4
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий
Количество клапанов на один цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	76 мм
Объём двигателя	1452 см 3
Мощность	71 л. с. при 5600 об./мин.
Максимальный крутящий момент	104 НМ при 3600 об./мин.
Степень сжатия	8.5 единиц
Объем масла в картере	3.74 л

Силовой агрегат ВАЗ 2107i изначально использовал топливо АИ-93. Сегодня допускается заливать АИ-92 и АИ-95. Расход горючего у инжекторных моделях ниже, чем у карбюраторных и составляет:

• 9.4 литра в городе;
• 6.9 литра на трассе;
• до 9 литров в смешанном режиме езды.

Автомобиль имеет экономичные показатели расхода топлива засчёт использования инжекторной системы

Какое масло используется

Качественное обслуживание инжекторного двигателя начинается с выбора масла, которое рекомендует сам производитель. АвтоВАЗ обычно указывает в эксплуатационных документах таких производителей, как Schell или «Лукойл» и масла вида:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W-40.

Видео: отзыв владельца об инжекторной «семёрке»

Где находится номер двигателя

Номер двигателя персонален для каждого автомобиля. Это своего рода идентификационный код модели. На инжекторных «семёрках» этот код выбивается и может быть расположен только в двух местах под капотом (в зависимости от года выпуска автомобиля):

• на нижней полке коробки воздухопритока справа;
• на блоке цилиндров.

Все обозначения в составе номера двигателя должны быть хорошо читаемыми и не вызывать двойного толкования.

При покупке нового автомобиля важно, чтобы все знаки номера были читаемыми и не имели потёртостей или следов подделки

Какой мотор можно поставить на «семёрку» вместо штатного

Водитель начинает задумываться о смене мотора тогда, когда по каким-либо причинам его перестаёт устраивать работа штатного оборудования. Вообще модель 2107 отлично подходит для разного рода технических экспериментов и тюнинга, однако рациональность подхода к выбору нового оснащения ещё никто не отменял.

Поэтому перед тем, как вообще задумываться о новом моторе для своей ласточки, нужно взвесить все «за» и «против», а именно:

• какие цели требуется достичь при замене штатного двигателя;
• имеются ли технические возможности для безопасного подключения мотора;
• есть ли возможность выполнить замену своими руками и т. п.

Двигатели от других моделей ВАЗ

Естественно, на ВАЗ 2107i без значительных переделок и потерь времени можно установить двигатели от автомобилей этого же семейства. Опытные автолюбители советуют «приглядеться» к моторам от:

• ВАЗ 2114;
• «Лады Нивы»;
• «Лады Приоры».

Это более современные силовые агрегаты с увеличенным количеством «лошадей». К тому же габариты двигателей и разъёмы подключений практически идентичны штатному оснащению «семёрки».

Двигатели от иномарок

Импортные моторы по праву считаются более надёжными и долговечными, поэтому идея установить на ВАЗ 2107i иномарочный двигатель часто будоражит умы водителей. Надо сказать, что идея эта вполне осуществима, если брать в качестве донора модели Nissan и Fiat выпуска 1975–1990-х годов.

Всё дело в том, что прототипом отечественных «Жигулей» стал «Фиат», поэтому конструктивно у них много общего. А «Ниссан» так же схож технически с «Фиатом». Потому и без значительных переделок можно установить на ВАЗ 2107 двигатели от этих иномарок.

Nissan Silvia — отличный донор для ВАЗ 2107i, так как процедура замены моторов возможна без привлечения специалистов СТО

Роторные силовые агрегаты

На «семёрках» роторные моторы не такая уж редкость. На самом деле благодаря специфике своей работы, роторные механизмы способны значительно оптимизировать работу ВАЗ 2107i и придать автомобилю ускорения и мощи.

Экономичный роторный двигатель, идеально подходящий для 2107 — это модификация РПД 413i. Агрегат объёмом 1.3 литра развивает мощность до 245 лошадиных сил. Единственное, о чём водитель должен знать заранее, это недостаток РПД 413i — ресурс в 75 тысяч километров пробега.

Очень мощный роторный двигатель заставит летать любую «семёрку»

На сегодняшний день ВАЗ 2107i уже не выпускается. В своё время это была хорошая машина по доступной стоимости для жизни и работы. Инжекторная модификация «семёрки» считается максимально адаптированной под российские условия эксплуатации, к тому же автомобиль легко поддаётся разного рода подкапотным модернизациям и переделкам.

• Автор: Екатерина Ларина
• Распечатать

Копирайтер, рукодельница, путешественник
