То рулевого механизма: Техническое обслуживание и ремонт рулевого управления

Содержание

Техническое обслуживание и ремонт рулевого управления

Техническое обслуживание механизмов рулевого управления носит плановый характер. Объем выполняемых работ определяется видом технического обслуживания. В процессе ежедневного технического обслуживания необходимо проверять свободный ход рулевого колеса, состояние креплений сошки, а также ограничителей максимальных углов поворота управляемых колес. Кроме этого необходимо ежедневно проверять зазор в шарнирах гидроусилителя и в рулевых тягах, а также работу гидроусилителя и рулевого управления. Эти проверки выполняют при работающем двигателе.
В процессе первого технического обслуживания (ТО-1) необходимо проверять крепление и шплинтовку гаек сошек, шаровых пальцев, рычагов поворотных цапф; свободный ход рулевого колеса и шарниров рулевых тяг; состояние шкворней и стопорных шайб; затяжку гаек, клиньев карданного вала рулевого управления; герметичность системы усиления рулевого управления, а также уровень смазочного материала в бачке гидроусилителя, при необходимости доливают его.

В процессе ТО-2 выполняют те же работы, что и при ТО-1, а также проверяют углы установки передних колес и при необходимости выполняют их регулировку; проверяют и при необходимости подтягивают крепление клиньев шкворней, картера рулевого механизма, рулевой колонки рулевого колеса; зазоры рулевого управления, шарниров рулевых тяг и шкворневых соединений; состояние и крепление карданного вала рулевого управления; крепление и герметичность узлов и деталей гидроусилителя рулевого управления.

При сезонном техническом обслуживании выполняют работы ТО-2, а также осуществляют сезонную замену смазочного материала.
Визуальный контроль технического состояния деталей, агрегатов и механизмов рулевого управления выполняют путем осмотра и опробования. Если доступ к деталям рулевого управления невозможен сверху, то осмотр можно проводить над смотровой ямой.
Контроль крепления колонки и рулевого механизма осуществляется путем приложения усилий во всех направлениях. В процессе такой проверки не допускается осевое перемещение или качение рулевого колеса, колодки, а также присутствие стука в узлах рулевого управления.
При проверке креплений картера рулевого механизма, а также рычагов поворотных цапф необходимо поворачивать рулевое колесо около нейтрального положения на 40-50° в каждую сторону. Состояние рулевого привода, а также надежность крепления соединений проверяют при помощи приложения знакопеременной нагрузки непосредственно к деталям привода. Работа ограничителей поворота проверяется визуально при повороте управляемых колес в разные стороны до упора.

Для того чтобы проверить герметичность соединений системы гидроусилителя рулевого привода, необходимо удерживать рулевое колесо в крайних положениях при работающем двигателе. Кроме этого проверку герметичности соединений системы гидроусилителя осуществляют в свободном положении рулевого колеса. Соединения считаются герметичными, если отсутствует протекание смазочного материала. Кроме этого при проверке не допускается самопроизвольный поворот рулевого колеса с гидроусилителем рулевого привода от нейтрального положения к крайним или наоборот.
Силу трения, а также свободный ход рулевого колеса проверяют при помощи специального прибора, который состоит из динамометра и люфтомера. Люфтомер включает в себя шкалу, которая крепится на динамометре, и указательную стрелку, которая закрепляется на рулевой колодке при помощи зажимов. Динамометр крепится к ободу рулевого колеса при помощи зажимов. На рукоятке прибора располагается шкала динамометра. При измерении люфта рулевого колеса к рукоятке прибора прикладывают усилие 10 Н, которое действует в обе стороны. После этого стрелка прибора показывает суммарную величину люфта. Для легковых автомобилей суммарная величина люфта должна находиться в пределах 10°, а для грузовых автомобилей — в пределах 20°. На автомобилях, оснащенных гидроусилителем, люфт определяют при работающем двигателе.
Общую силу трения определяют при полностью вывешенных передних колесах. Если рулевое управление правильно отрегулировано, то колесо должно свободно поворачиваться от среднего положения для движения по прямой при усилии в 8-16 Н.
Состояние шарниров рулевых тяг оценивают визуально, прилагая усилия к рулевому колесу. Люфт в шарнирах проявляется во взаимном относительном перемещении соединяемых деталей.

Проверку усилителя рулевого управления осуществляют путем измерения давления в системе гидроусилителя. Для проверки необходимо вставить в нагнетательную магистраль манометр с краном. Замеры давления производят при работающем двигателе на малых оборотах, поворачивая колеса в крайние положения. Давление, которое развивает насос гидравлического усилителя, должно быть не менее 6 МПа. Если давление меньше 6 МПа, то необходимо закрыть кран, после этого давление должно подняться до 6,5 МПа. Если после закрытия крана давление не поднимается, значит, произошла поломка насоса, который необходимо отремонтировать или заменить на новый.

Для того чтобы устранить люфт в подшипниках вала, необходимо отвернуть болты, снять крышку картера рулевого механизма и затем удалить одну регулировочную прокладку. После удаления прокладки необходимо снова выполнить проверку осевого люфта. Операцию необходимо повторять до тех пор, пока усилие на поворот руля не будет составлять 3-6 Н.
Регулировку зацепления винта (червяка) с роликом регулируют без снятия рулевого механизма. Для этого необходимо отвернуть гайку со штифта вала винта, затем снять шайбу со штифта, после этого при помощи специального ключа поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. В результате этого происходит изменение величины бокового зазора в зацеплении, что, в свою очередь, изменяет свободный ход рулевого колеса.
Для того чтобы определить величину люфта в сочленениях рулевого привода, необходимо резко покачивать сошку руля при повороте рулевого колеса. После проверки при необходимости подтягивают резьбовую пробку. Кроме этого при проверке осевого люфта в сочленения добавляют смазку, а при большом износе производят замену шарового пальца или всей тяги в сборе.
К основным неисправностям системы управления относятся: обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; износ червяка и ролика вала сошки втулок, подшипников и мест их посадки; изгиб тяг и ослабление крепления рулевого колеса на валу.

При значительном износе рабочей поверхности или при отслоении закаленного слоя червяк рулевого колеса заменяют на новый. При наличии трещин на поверхности ролика вала его меняют на новый. Червяк и ролик необходимо заменять одновременно.
Изношенные шейки вала сошки восстанавливают при помощи хромирования и последующего шлифования под ближайший ремонтный размер. Шейку вала можно восстановить при помощи шлифования бронзовых втулок, устанавливаемых в картере, под ближайший ремонтный размер.
Изношенные места посадки подшипников в картере рулевого управления можно восстановить при помощи дополнительной втулки. Втулка запрессовывается в изношенное место посадки подшипника, затем втулка растачивается под рабочий размер подшипника.
Обломы и трещины на фланце крепления картера можно устранить при помощи варки газовым пламенем. Изношенное отверстие в картере растачивается под ремонтный размер.

Кроме этого быстрому износу подвержены шаровые пальцы и вкладыши поперечной рулевой тяги. На концах поперечных рулевых тяг часто возникает срыв резьбы. Кроме этого в процессе эксплуатации появляется ослабление или поломка пружин, а также нарушение изгиба тяг.
Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые. Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии.

Основными неисправностями гидравлического усилителя являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, а также неравномерное или недостаточное усиление при повороте рулевого колеса в обе стороны.
Для того чтобы устранить неисправности системы гидравлического усиления, необходимо слить из системы масло, тщательно промыть составляющие ее детали, а также разобрать насос.

Последовательность разборки насоса гидравлического усиления следующая:
1) снять крышку бачка и фильтра;
2) удерживая предохранительный клапан от выпадения, необходимо снять бачок с корпуса насоса;
3) снять распределительный диск;
4) снять статор, предварительно отметив его положение относительно распределительного диска и корпуса насоса;
5) снять ротор в сборе с лопастями.

В том случае, если рулевое колесо туго вращается, необходимо проверить давление в шинах передних колес. Другой причиной туго вращающегося рулевого колеса может быть деформация деталей рулевого привода. В этом случае следует проверить, не согнуты ли рулевые тяги и поворотные рычаги, и заменить деформированные детали.

При тугом повороте рулевого колеса также следует проверить уровень масла в картере рулевого механизма и при необходимости долить его до нормы. Если при проверке обнаруживается неисправный сальник, его необходимо заменить на новый. Кроме этого в некоторых случаях причиной тугого вращения рулевого колеса на морозе является загустевание трансмиссионного масла. Необходимо проверить шаровые шарниры рулевых тяг, перемещая наконечники тяг вдоль оси пальцев. Для проверки при помощи рычага и опоры перемещают наконечник параллельно оси пальцев. Если вкладыш пальца не заклинило в гнезде наконечника тяги, от осевое перемещение наконечника относительно пальца составляет 1-1,5 мм, если вкладыш заклинило, то его необходимо заменить вместе с вкладышем.

Кроме того, рулевое колесо может туго вращаться после ремонта маятникового рычага. Это может возникнуть из-за перетянутой регулировочной гайки при замене втулок или оси маятникового рычага. Если гайка затянута неправильно, то маятниковый рычаг будет вращаться в горизонтальном положении под действием собственной массы. Если гайка затянута правильно, то рычаг будет поворачиваться только под действием силы, приложенной к его концу.
В том случае, если гайка перетянута, то необходимо ее отвернуть, затем приподнять шайбу и снова затянуть гайку. После того как затяжение гайки исправлено, нужно соединить шаровые пальцы тяг с рычагом.

Если в рулевом механизме нет неполадок, то проблема заключается в установке углов передних колес. Установку передних колес необходимо проверять после ремонта или замены деталей передней подвески, а также после поездки по неровной дороге. Однако необходимо учитывать, что точную регулировку углов передних колес могут произвести только на станции технического обслуживания.
Стуки передней подвески во время движения, колебания передних колес, затрудненное управление автомобилем могут появиться в результате увеличения зазоров в соединении деталей рулевого управления из-за износа деталей, ослабления затяжки гаек крепления Наконечников или шаровых пальцев. Для того чтобы устранить зазоры, необходимо подтянуть гайки шаровых пальцев рулевых тяг, регулировочную гайку оси маятникового рычага, гайки шаровых пальцев поворотных рычагов, а также болты крепления рулевого механизма, кронштейна маятникового рычага. Кроме этого для устранения шума нужно отрегулировать зацепление ролика с червяком или подшипников червяка.

При резком ухудшении устойчивости автомобиля необходимо остановиться и проверить крепления картера рулевого управления, кронштейна маятникового рычага, кронштейна вала рулевой колонки к кузову, а также затяжку гаек крепления шаровых пальцев.
Если в процессе движения руль автомобиля «тянет» в сторону, то проблема, скорее всего, в падении давления в одном из передних колес, поэтому автомобиль отклоняется в его сторону. При падении давления в одном из задних колес автомобиль даже на небольшой скорости начинает водить то в одну сторону, то в другую.

Если автомобиль постоянно отклоняется в одну сторону, то причиной этого может быть деформация поворотной цапфы или поворотного рычага из-за быстрого движения по неровной дороге. При этом происходит постоянный занос автомобиля. Для проверки технического состояния цапфы и рычагов необходимо обратиться на станцию технического обслуживания. Если эти детали деформированы настолько, что их невозможно восстановить, то эти детали необходимо заменить на новые.

Техническое обслуживание рулевого управления автомобиля

Требования, предъявляемые к рулевому управлению:

обеспечение высокой маневренности автомобиля;
минимальные затраты энергии на управление;
минимальные обратные удары на рулевое колесо при движении на неровной дороге;
отсутствие люфтов в приводе;
стабилизация управляемых колес в направлении прямолинейного движения;
правильная кинематика поворота управляемых колес, обеспечивающая чистое качение управляемых колес без бокового проскальзывания.

Требования Технического регламента о безопасности колесных транспортных средств (№ 720 от 9.2009 г.):

Изменение усилия при повороте рулевого колеса должно быть плавным во всем диапазоне угла его поворота. Неработоспособность усилителя рулевого управления транспортного средства (при его наличии на транспортном средстве) не допускается.
Самопроизвольный поворот рулевого колеса с усилителем рулевого управления от нейтрального положения при работающем двигателе не допускается.
Суммарный люфт в рулевом управлении не должен превышать предельных значений, установленных изготовителем в эксплуатационной документации, или при отсутствии данных, установленных изготовителем, следующих предельных значений:
- транспортные средства категории M1 и созданные на базе их агрегатов транспортные средства категорий М2, N1 и N2 -10°;
- транспортные средства категорий М2 и М3 — 20°;
- транспортные средства категорий N — 25°.
Повреждения и отсутствие деталей крепления рулевой колонки и картера рулевого механизма, а также повышение подвижности деталей рулевого привода относительно друг друга или кузова (рамы), не предусмотренное изготовителем транспортного средства (в эксплуатационной документации), не допускаются. Резьбовые соединения должны быть затянуты и зафиксированы способом, предусмотренным изготовителем транспортного средства. Люфт в соединениях рычагов поворотных цапф и шарнирах рулевых тяг не допускается. Устройство фиксации положения рулевой колонки с регулируемым положением рулевого колеса должно быть работоспособно.
Применение в рулевом механизме и рулевом приводе деталей со следами остаточной деформации, с трещинами и другими дефектами не допускается.
Уровень рабочей жидкости в резервуаре усилителя рулевого управления должен соответствовать требованиям, установленным изготовителем транспортного средства в эксплуатационной документации. Подтекание рабочей жидкости в гидросистеме усилителя не допускается.

Основные работы по техническому обслуживанию рулевого управления Техническое обслуживание механизмов рулевого управления носит плановый характер. Объем выполняемых работ определяется видом технического обслуживания.

Ежедневное техническое обслуживание (ЕО).

Необходимо проверять свободный ход рулевого колеса, состояние креплений сошки, а также ограничителей максимальных углов поворота управляемых колес. Кроме этого необходимо ежедневно проверять зазор в шарнирах гидроусилителя и в рулевых тягах, а также работу гидроусилителя и рулевого управления. Эти проверки выполняют при работающем двигателе.

Первое техническое обслуживание (ТО-1).

Провести контрольный осмотр и крепёжные работы. Проверить, не деформированы ли элементы рулевой колонки. Все крепёжные работы следует проводить обязательно по всем резьбовым соединениям, с усилением, соответствующим ТУ (корончатые гайки рулевых шарниров следует попытаться подтянуть гаечным ключом не расшплинтовывая их – если они стронутся с места, тогда их следует расшплинтовать и затянуть с соответствующим усилием).

После крепёжных работ следует проверить свободный ход рулевого колеса (люфт) с помощью люфтомеров-динамометров (рисунок 1).

Рисунок 1 — Измеритель суммарного люфта рулевого управления автомобилей (грузовых, легковых, автобусов и троллейбусов) ИСЛ-М по ГОСТ Р 51709-2001

Прибор предназначен для измерения суммарного угла поворота рулевого колеса до начала движения управляемых колес, а также суммарного угла поворота рулевого колеса при нормированном усилии на рулевом колесе. Принцип действия приборов основан на измерении угла поворота рулевого колеса АТС посредством преобразования импульсного сигнала оптико-механического датчика угла поворота в интервале срабатываний датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля, а также при превышении установленного порога сигнала от тензометрического датчика усилия. Конструктивно прибор выполнен в виде электронного блока, который крепится на руле АТС и выносного датчика движения управляемых колес. В электронном блоке прибора размещаются датчик усилия для поворота руля, оптико-мехаический преобразователь угла поворота, буквенно-цифровой индикатор и микропроцессорный преобразователь сигналов. Приборный блок крепится на рулевое колесо при помощи захвата.

Люфт в рулевых шарнирах у автомобилей категории М₁ проверяются резким покачиванием в противоположные стороны смежных тяг. Люфт в маятниковом рычаге определяется покачиванием конца рычага в вертикальной плоскости.

При ТО-1 проверяют крепление и шплинтовку гаек рычагов поворотных цапф, гаек и шаровых пальцев продольной и поперечной рулевых тяг, состояние уплотнителей шаровых пальцев, устраняют обнаруженные неисправности. Проверяют крепление и при необходимости закрепляют сошку механизма рулевого управления на валу, картер рулевого механизма на раме и контргайку регулировочного винта вала рулевой сошки. Проверяют зазор и величину усилия поворота рулевого колеса с помощью динамометра, зазор в шарнирах привода рулевого механизма.

Зазоры в шарнирных соединениях рулевых тяг проверяют резким покачиванием рулевого колеса в обе стороны. Значительное перемещение при этом продольной рулевой тяги относительно пальцев указывает на необходимость устранения зазора в шарнирных соединениях тяг. Для этого следует расшплинтовать регулировочную пробку в торце тяги, завернуть пробку специальной лопаткой до отказа и отвернуть так, чтобы прорезь в пробке совпала с отверстием для шплинта, после чего зашплинтовать. Таким же образом устраняют зазор и в другом шарнирном соединении тяги.

Второе техническое обслуживание (ТО-2).

Регулировка механизма рулевого управления с усилителем зависит от конструкции автомобиля. Все подвижные сопрягаемые детали должны работать без заедания и заклинивания при повороте вала рулевой сошки от одного крайнего положения до другого. Работу усилителя проверяют на специальном стенде или непосредственно на автомобиле при нахождении сошки в крайнем положении [20].

При ТО-2, в порядке сопутствующего ремонта, можно заменять отдельные неисправные легкодоступные детали и целиком узлы рулевого механизма. При необходимости разъединения рулевых тяг путём выпрессовки шаровых пальцев из конических отверстий смежных тяг следует пользоваться специальными съёмниками.

Сезонное техническое обслуживание (СО).

При проверке креплений картера рулевого механизма, а также рычагов поворотных цапф необходимо поворачивать рулевое колесо около нейтрального положения на 40-50° в каждую сторону. Состояние рулевого привода, а также надежность крепления соединений проверяют при помощи приложения знакопеременной нагрузки непосредственно к деталям привода. Работа ограничителей поворота проверяется визуально при повороте управляемых колес в разные стороны до упора. Для того чтобы проверить герметичность соединений системы гидроусилителя рулевого привода, необходимо удерживать рулевое колесо в крайних положениях при работающем двигателе. Кроме этого, проверку герметичности соединений системы гидроусилителя осуществляют в свободном положении рулевого колеса.

Соединения считаются герметичными, если отсутствует протекание смазочного материала. Кроме этого, при проверке не допускается самопроизвольный поворот рулевого колеса с гидроусилителем рулевого привода от нейтрального положения к крайним или наоборот. Силу трения, а также свободный ход рулевого колеса проверяют при помощи специального прибора, который состоит из динамометра и люфтомера (рисунок 1).

Перед проверкой механизма рулевого управления доводят до нормы давление воздуха в шинах, проверяют и регулируют по необходимости углы установки и подшипники ступиц управляемых колес. Подтягивают все узлы крепления, автомобиль устанавливают на ровную площадку, а управляемые колеса – в положение для движения прямо.

Люфт в шарнирах проявляется во взаимном относительном перемещении соединяемых деталей. Проверку усилителя рулевого управления осуществляют путем измерения давления в системе гидроусилителя. Для проверки необходимо вставить в нагнетательную магистраль манометр с краном. Замеры давления производят при работающем двигателе на малых оборотах, поворачивая колеса в крайние положения. Давление, которое развивает насос гидравлического усилителя, должно быть не менее 6 МПа. Если давление меньше 6 МПа, то необходимо закрыть кран, после этого давление должно подняться до 6,5 МПа. Если после закрытия крана давление не поднимается, значит, произошла поломка насоса, который необходимо отремонтировать или заменить на новый.

Регулировочные работы по рулевому механизму включают в себя работы по регулировке осевого зазора в зацеплении, а также в подшипниках вала винта. Рулевой механизм считается исправным и пригодным для дальнейшего применения, если люфт рулевого колеса при движении по прямой не превышает 10°. Если люфт превышает допустимые значения, то необходимо проверить зазор в подшипниках вала винта. Если в подшипниках имеется достаточно большой зазор, то осевой люфт будет легко ощущаться. Для того чтобы устранить люфт в подшипниках вала, необходимо отвернуть болты, снять крышку картера рулевого механизма и затем удалить одну регулировочную прокладку. После удаления прокладки необходимо снова выполнить проверку осевого люфта. Операцию необходимо повторять до тех пор, пока усилие на поворот руля не будет составлять 3-6 Н. Регулировку зацепления винта (червяка) с роликом регулируют без снятия рулевого механизма. Для этого необходимо отвернуть гайку со штифта вала винта, затем снять шайбу со штифта, после этого при помощи специального ключа поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. В результате этого происходит изменение величины бокового зазора в зацеплении, что, в свою очередь, изменяет свободный ход рулевого колеса. Для того чтобы определить величину люфта в сочленениях рулевого привода, необходимо резко покачивать сошку руля при повороте рулевого колеса. После проверки при необходимости подтягивают резьбовую пробку. Кроме этого при проверке осевого люфта в сочленения добавляют смазку, а при большом износе производят замену шарового пальца или всей тяги в сборе. К основным неисправностям системы управления относятся: обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; износ червяка и ролика вала сошки втулок, подшипников и мест их посадки; изгиб тяг и ослабление крепления рулевого колеса на валу. При значительном износе рабочей поверхности или при отслоении закаленного слоя червяк рулевого колеса заменяют на новый. При наличии трещин на поверхности ролика вала его меняют на новый. Червяк и ролик необходимо заменять одновременно.

Изношенные шаровые пальцы, которые имеют сколы или задиры, необходимо заменить на новые. Одновременно с заменой шаровых пальцев осуществляется замена их вкладышей. Сломанные или ослабленные пружины не подлежат восстановлению и заменяются на новые. Нарушение изгиба тяг устраняется правкой тяги в холодном состоянии. Основными неисправностями гидравлического усилителя являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, а также неравномерное или недостаточное усиление при повороте рулевого колеса в обе стороны. Для того чтобы устранить неисправности системы гидравлического усиления, необходимо слить из системы масло, тщательно промыть составляющие ее детали, а также разобрать насос. Последовательность разборки насоса гидравлического усиления следующая:

снять крышку бачка и фильтра;
удерживая предохранительный клапан от выпадения, необходимо снять бачок с корпуса насоса;
снять распределительный диск;
снять статор, предварительно отметив его положение относительно распределительного диска и корпуса насоса;
снять ротор в сборе с лопастями.

Кроме этого при ремонте насоса гидравлического усиления необходимо снять шкив, стопорное кольцо и вал насоса с передним подшипником. Детали насоса необходимо промыть раствором, обмыть водой и затем обдуть сжатым воздухом. При техническом обслуживании необходимо проверять свободное перемещение перепускного клапана в крышке насоса, а также отсутствие задиров или износа на торцевых поверхностях ротора, корпуса и распределительного вала. После проверки, устранения неполадок и сборки насос необходимо проверить на стенде. Рулевой механизм после проверки, ремонта и контроля деталей собирают, регулируют и испытывают с гидравлическим усилителем в сборе. Кроме этого из-за неполадок в системе рулевого управления может возникать стук в процессе движения, неустойчивое движение автомобиля, а также тяжелый поворот рулевого колеса. В том случае, если рулевое колесо туго вращается, необходимо проверить давление в шинах передних колес. Другой причиной туго вращающегося рулевого колеса может быть деформация деталей рулевого привода. В этом случае следует проверить, не согнуты ли рулевые тяги и поворотные рычаги, и заменить деформированные детали. При тугом повороте рулевого колеса также следует проверить уровень масла в картере рулевого механизма и при необходимости долить его до нормы. Если при проверке обнаруживается неисправный сальник, его необходимо заменить на новый. Кроме этого в некоторых случаях причиной тугого вращения рулевого колеса на морозе является загустевание трансмиссионного масла.

При проверке давления в магистрали рулевого управления с гидроусилителем между насосом 2 (рисунок 2) и шлангом 6 высокого давления устанавливают тройник с манометром 4 и вентилем 5. При работающем двигателе на частоте вращения холостого хода передние колеса поворачивают до упора и открывают вентиль 5, наблюдая за давлением масла, которое должно быть не менее 6,5 МПа. Меньшее давление свидетельствует о неисправностях в насосе или распределителе гидроусилителя. Если при закрытом вентиле давление будет повышаться, это укажет на неисправности в распределителе, если будет снижаться — на неисправности в насосе. Если при закрытом вентиле давление хотя и повышается, но остается меньше 6,0 МПа, то это указывает на неисправности обоих узлов.

Для регулирования затяжки шарнирных соединений рулевых тяг, за исключением саморегулирующихся конструкций, предварительно расшплинтовывают резьбовые пробки в наконечниках тяг и поворачивают их до отказа, а затем отворачивают на 0,5 оборота до совпадения прорезей для шплинта. При этом устанавливается нужный зазор между сухарем и ограничителем пружины шарнира.

1 – гидроусилитель; 2,3 – насос и его бачок; 4, 5 – манометр и вентиль тройника; 6 – шланг высокого давления

Рисунок 2 — Прибор для проверки гидроусилителей

Необходимо проверить шаровые шарниры рулевых тяг, перемещая наконечники тяг вдоль оси пальцев. Для проверки при помощи рычага и опоры перемещают наконечник параллельно оси пальцев. Если вкладыш пальца не заклинило в гнезде наконечника тяги, от осевое перемещение наконечника относительно пальца составляет 1…1,5 мм, если вкладыш заклинило, то его необходимо заменить вместе с вкладышем. Кроме того, рулевое колесо может туго вращаться после ремонта маятникового рычага. Это может возникнуть из-за перетянутой регулировочной гайки при замене втулок или оси маятникового рычага. Если гайка затянута неправильно, то маятниковый рычаг будет вращаться в горизонтальном положении под действием собственной массы. Если гайка затянута правильно, то рычаг будет поворачиваться только под действием силы, приложенной к его концу. В том случае, если гайка перетянута, то необходимо ее отвернуть, затем приподнять шайбу и снова затянуть гайку.

После того как натяжение гайки исправлено, нужно соединить шаровые пальцы тяг с рычагом. Если в рулевом механизме нет неполадок, то проблема заключается в установке углов передних колес. Установку передних колес необходимо проверять после ремонта или замены деталей передней подвески, а также после поездки по неровной дороге. Однако необходимо учитывать, что точную регулировку углов передних колес могут произвести только на специальных стендах (см. раздел ТО шин). Стуки передней подвески во время движения, колебания передних колес, затрудненное управление автомобилем могут появиться в результате увеличения зазоров в соединении деталей рулевого управления из-за износа деталей, ослабления затяжки гаек крепления Наконечников или шаровых пальцев. Для того чтобы устранить зазоры, необходимо подтянуть гайки шаровых пальцев рулевых тяг, регулировочную гайку оси маятникового рычага, гайки шаровых пальцев поворотных рычагов, а также болты крепления рулевого механизма, кронштейна маятникового рычага. Кроме этого для устранения шума нужно отрегулировать зацепление ролика с червяком или подшипников червяка. При резком ухудшении устойчивости автомобиля необходимо остановиться и проверить крепления картера рулевого управления, кронштейна маятникового рычага, кронштейна вала рулевой колонки к кузову, а также затяжку гаек крепления шаровых пальцев.

Если в процессе движения руль автомобиля «тянет» в сторону, то проблема, скорее всего, в падении давления в одном из передних колес, поэтому автомобиль отклоняется в его сторону. При падении давления в одном из задних колес автомобиль даже на небольшой скорости начинает водить то в одну сторону, то в другую. Если автомобиль постоянно отклоняется в одну сторону, то причиной этого может быть деформация поворотной цапфы или поворотного рычага из-за быстрого движения по неровной дороге. При этом происходит постоянный занос автомобиля. Если эти детали деформированы настолько, что их невозможно восстановить, то эти детали необходимо заменить на новые.

При наличие люфтов в рулевых шарнирах запрещена эксплуатация автомобилей. Исключение составляют шарниры продольных рулевых тяг (грузовых автомобилей). При обнаружении в них повышенного люфта (зазора), его следует устранить наворачиванием (до упора, а затем отпустить на ¼ оборота) регулировочных пробок Г-образным ключом, с последующей шплинтовкой (рисунок 3).

1-пробка; 2-вкладыш; 3-шаровой палец; 4-пружина; 5-упорная втулка; 6- продольная тяга; 7-гайка

Рисунок 3 — Проверка (а) и регулировка (б) люфта в сочленениях рулевого привода, (в)-шарнир продольной рулевой тяги

Рулевой механизм – CarAdvise

Рулевой механизм

Рулевой механизм является центральным компонентом системы рулевого управления автомобиля. Рулевой механизм отвечает за передачу движения руля на колеса автомобиля. Это, наряду с усилителем рулевого управления (если применимо), обеспечивает оптимальную управляемость и лучшее рулевое управление с меньшим участием водителя.

Типы рулевых механизмов

Два типа рулевых механизмов:

Реечный механизм — это тип рулевого механизма практически для всех обычных автомобилей. В нем используется компонент, называемый шестерней, которая крепится к концу рулевой колонки. Шестерня поворачивается, когда вы поворачиваете руль, что позволяет реечной передаче двигаться по мере необходимости. Эта передача движения затем перемещает рулевую тягу, которая управляет поворотным кулаком и колесами. Реечные системы рулевого управления позволяют поворачивать с меньшим движением рулевого колеса.
Рециркуляционный шарик — Грузовые автомобили, грузовики и некоторые старинные автомобили используют систему рулевого управления с рециркуляцией шариков. Конструкция включает червячную передачу и несколько шарикоподшипников внутри рулевого механизма. Эти компоненты обеспечивают меньшее трение между шестернями. Как правило, вы сможете повернуть руль намного дальше в системе рулевого управления с рециркуляцией шариков. Этот тип системы особенно удобен для больших грузовиков, перевозящих тяжелые грузы.

Типы рулевого управления с усилителем

Рулевое управление с усилителем помогает снизить усилие, необходимое для поворота. Существует два типа систем гидроусилителя руля:

Гидравлический — Гидравлические системы рулевого управления чаще используются в старых автомобилях. В них используется насос с ременным или шестеренчатым приводом, который нагнетает гидравлическую жидкость, необходимую для поворота рулевого колеса.
Электрический . Современные автомобили обычно оснащаются системой рулевого управления с электроусилителем. В этих системах используется электронный двигатель для помощи при рулевом управлении. Этот двигатель также будет сдвигать рулевой механизм влево или вправо в зависимости от входного сигнала датчика крутящего момента.

Признаки неисправного рулевого механизма

Скрежет при рулевом управлении – Неисправный рулевой механизм часто вызывает некоторый шум. Это происходит из-за износа внутренних компонентов, из-за чего между ними остается слишком много места.
Заедание в рулевом колесе – Изношенные компоненты рулевого механизма часто затрудняют поворот рулевого колеса.
Ослабление рулевого управления – обычно возникает из-за незакрепленных компонентов внутри рулевого механизма.
Автомобиль заносит в одну сторону – Поврежденный рулевой механизм может привести к тому, что рулевое управление будет уводить в одну сторону, что приведет к некоторому заносу во время движения. Это особенно опасная проблема, которую нельзя игнорировать.
Не работает гидроусилитель руля – Если вы привыкли к гидроусилителю руля, вы обязательно заметите, когда он перестанет работать в вашем автомобиле, так как управлять им станет значительно труднее. Это может быть связано с механической неисправностью рулевого механизма или неисправностью компьютера с усилителем рулевого управления, если в вашем автомобиле используется система рулевого управления с электроусилителем.
Включаются сигнальные лампы на приборной панели — конфигурация сигнальных ламп на приборной панели имеет тенденцию немного различаться от автомобиля к автомобилю, но у вас может быть один или несколько включений, если есть проблема с рулевым механизмом. Это также создаст диагностический код, на который ваш механик может ссылаться при решении проблемы.
Утечка гидравлического топлива – Утечки гидравлического топлива часто вызывают проблемы с рулевым механизмом. Эти утечки могут исходить из нескольких мест внутри вашего рулевого механизма и, если их игнорировать, могут привести к необратимому повреждению вашего автомобиля.

Если вы заметили какие-либо из вышеперечисленных признаков, пришло время связаться с механиком для обслуживания рулевого механизма. Лучший способ заказать услуги по техническому обслуживанию автомобиля — через CarAdvise. CarAdvise упрощает бронирование и гарантирует, что вы заплатите меньше, чем в магазине!

Система рулевого управления с усилителем и рулевой механизм · BlueStar Inspections

В системе рулевого управления с усилителем вашего автомобиля есть несколько компонентов, которые упрощают повороты и точное управление автомобилем. У старых автомобилей были огромные рулевые колеса, и для управления системой ручного управления требовалось много мускулов. Благодаря технологиям современные автомобили намного легче поворачивать и управлять.

Основные компоненты системы гидроусилителя руля между рулевым колесом и рулевым механизмом включают само рулевое колесо, рулевую колонку, рулевую муфту, рулевой механизм, шланги гидроусилителя руля и насос гидроусилителя руля. Как правило, система рулевого управления с усилителем была гидравлической, но системы рулевого управления с электрическим усилителем становятся все более распространенными. Системы электроусилителя руля состоят из дополнительных компонентов, включая различные датчики, провода, приводы, двигатели и электронный блок управления.

В автомобилях используются три основных типа систем рулевого управления с усилителем: рулевое управление с гидравлическим усилителем (HPS), рулевое управление с электроусилителем (EPHS) и рулевое управление с полностью электрическим усилителем (EPS). Электрический и электронный усилитель руля относятся к одной и той же системе.

Рулевое управление с гидравлическим усилителем (HPS) использует гидравлическое давление, создаваемое насосом с приводом от двигателя, известным как насос рулевого управления с усилителем, для облегчения поворота рулевого колеса. Насос гидроусилителя руля приводится в действие вспомогательным приводом или поликлиновым ремнем и подает жидкость для гидроусилителя руля под давлением в шланг гидроусилителя руля на стороне высокого давления, который подает ее на вход клапана управления гидроусилителем рулевого управления на рулевом механизме. Жидкость гидроусилителя руля забирается из бачка для жидкости гидроусилителя руля, уровень которого поддерживается на соответствующем уровне с помощью шланга гидроусилителя руля с нижней стороны, который возвращает жидкость из шестерни при гораздо более низком давлении.

HPS имеет много недостатков. Поскольку насос гидроусилителя руля, установленный на большинстве автомобилей, работает постоянно и все время качает жидкость, он тратит впустую мощность. Эта потраченная впустую мощность превращается в потраченное впустую топливо и более высокие выбросы. Кроме того, эта система подвержена утечкам и шумам, что обычно приводит к отказу из-за обрыва ремня.

Электроусилитель гидравлического рулевого управления (EPHS) представляет собой гибрид гидравлического и электрического рулевого управления. В этой системе гидравлический насос получает энергию от электродвигателя, а не от ремня, приводимого в движение двигателем. В EPHS обычные приводные ремни и шкивы, приводящие в действие насос гидроусилителя руля, заменены бесщеточным двигателем. Усилитель руля приводится в действие этим электродвигателем, что снижает мощность, которую необходимо получить от двигателя.

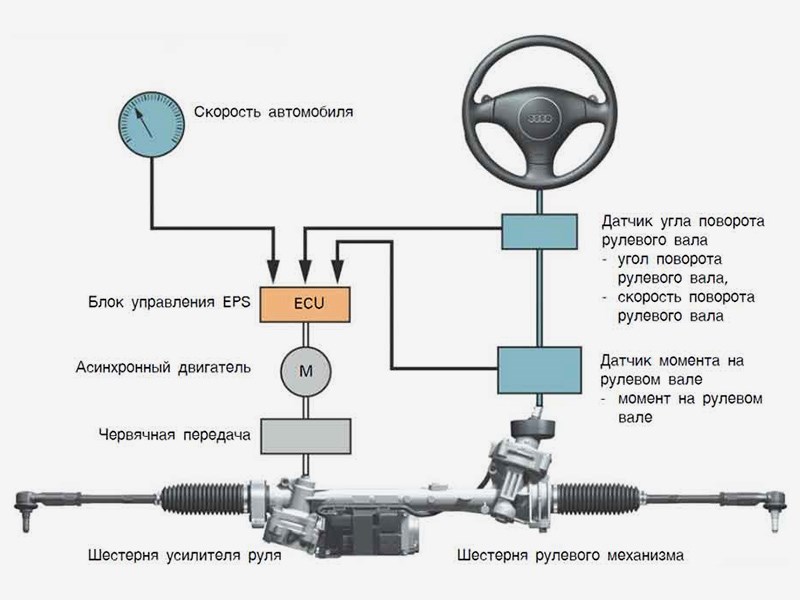

В системе электроусилителя рулевого управления (EPS) электродвигатель заменяет гидравлический насос и устанавливается полностью электроусилитель рулевого управления. Электродвигатель крепится либо к рулевой рейке, либо к рулевой колонке. Электронный блок управления управляет динамикой рулевого управления. EPS часто является предпочтительной системой, поскольку она обеспечивает лучшую экономию топлива и более низкий уровень выбросов.

EPS обеспечивает множество дополнительных преимуществ. Объем помощи, предоставляемой EPS, легко настраивается в зависимости от типа автомобиля, скорости движения и даже предпочтений водителя. Еще одним преимуществом является устранение опасности для окружающей среды, связанной с утечкой и утилизацией жидкости гидроусилителя руля. Кроме того, электрическая помощь не отключается, когда двигатель выходит из строя или глохнет, тогда как гидравлическая помощь перестает работать, если двигатель останавливается.

Также разрабатываются и внедряются системы рулевого управления с электронным управлением. Эти системы устраняют механическую связь между рулевым колесом и системой рулевого управления, заменяя ее чисто электронной системой управления. Эта система освобождает много места на приборной панели, которое можно использовать для других целей.

Существует два основных типа рулевых механизмов, используемых в большинстве современных автомобилей: рулевой механизм с реечной передачей и рулевой механизм с рециркуляцией шариков. Тип реечной передачи на сегодняшний день является наиболее распространенным, но рециркуляционный шар все еще используется на некоторых грузовиках и более тяжелых транспортных средствах, и всегда использует рычаг сошки для передачи движения на рулевую тягу.

Реечный рулевой механизм преобразует усилия водителя в движение передних колес для поворота. В этой системе ведущая шестерня соединена с рулевым валом, что означает, что при повороте рулевого колеса ведущая шестерня вращается круговым движением, а затем перемещает рейку линейным движением. Это в основном использование вращательного движения рулевого колеса, а затем преобразование этого вращательного движения в линейное движение, которое требуется для поворота колес. На обоих концах рулевой рейки расположены прорезиненные пластиковые сильфоны, которые крепятся к корпусу рейки и подвижной части рейки, чтобы предотвратить попадание пыли и мусора в блок реечной передачи.

Шариковый рулевой механизм с рециркуляцией также преобразует усилия водителя в движение колес для поворота. В этой системе коробка закреплена на червячной передаче, содержащей множество шарикоподшипников. Эти шарикоподшипники вращаются вокруг червячной передачи и перемещаются в канал рециркуляции, а затем обратно в червячную передачу. При повороте руля червячная передача поворачивается и заставляет шарики прижиматься к каналу внутри гайки. Давление шариков заставляет гайку двигаться по червячной передаче, которая вращает рычаг шатуна, перемещает рулевую тягу и, в конечном итоге, поворачивает колеса.

Рулевая колонка — это корпус, который надежно удерживает рулевое колесо и вал. Муфта рулевого управления расположена в нижней части рулевого вала. Это шарнир, который позволяет рулевому колесу вращаться без заедания в колонке из-за того, что первичный вал и рулевая колонка не соосны и находятся под небольшим углом друг к другу. Муфта рулевого управления соединяет рулевое колесо и вал с рулевым механизмом.

Если ваш автомобиль оснащен гидравлическим усилителем рулевого управления, есть два основных шланга усилителя рулевого управления: шланг высокого давления (высокого давления) и шланг низкого давления (низкого давления). Оба крепятся к рейке и шестерне с помощью резьбовых латунных фитингов. Шланг высокого давления присоединяется к насосу гидроусилителя руля с помощью латунного фитинга с резьбой, а шланг нижнего давления надевается на маленькую трубку и фиксируется хомутом. Шланг высокого давления подает жидкость гидроусилителя рулевого управления под давлением к рулевому механизму, чтобы усилить усилие рулевого управления.
