Launch CNC-605A GDI — Установка для тестирования и очистки форсунок FSI, GDI и MPI

Launch CNC 605A GDI — новая модель в линейке стендов для тестирования и ультразвуковой очистки бензиновых форсунок, в том числе форсунок типа GDI и FSI, от компании Launch. CNC 605A LNC-104 соединил в себе все самое лучшее от своих предшественников. Стенд позволит выявить и устранить практически все неисправности форсунок, связанные с загрязнением и отложениями. С его помощью вы сможете смоделировать работу форсунок на автомобиле, проверить их герметичность и многое другое. Отличительной чертой стенда является тестирование форсунок типа GDI, FSI и т.п.

Особенности применения стенда Launch CNC-605A GDI

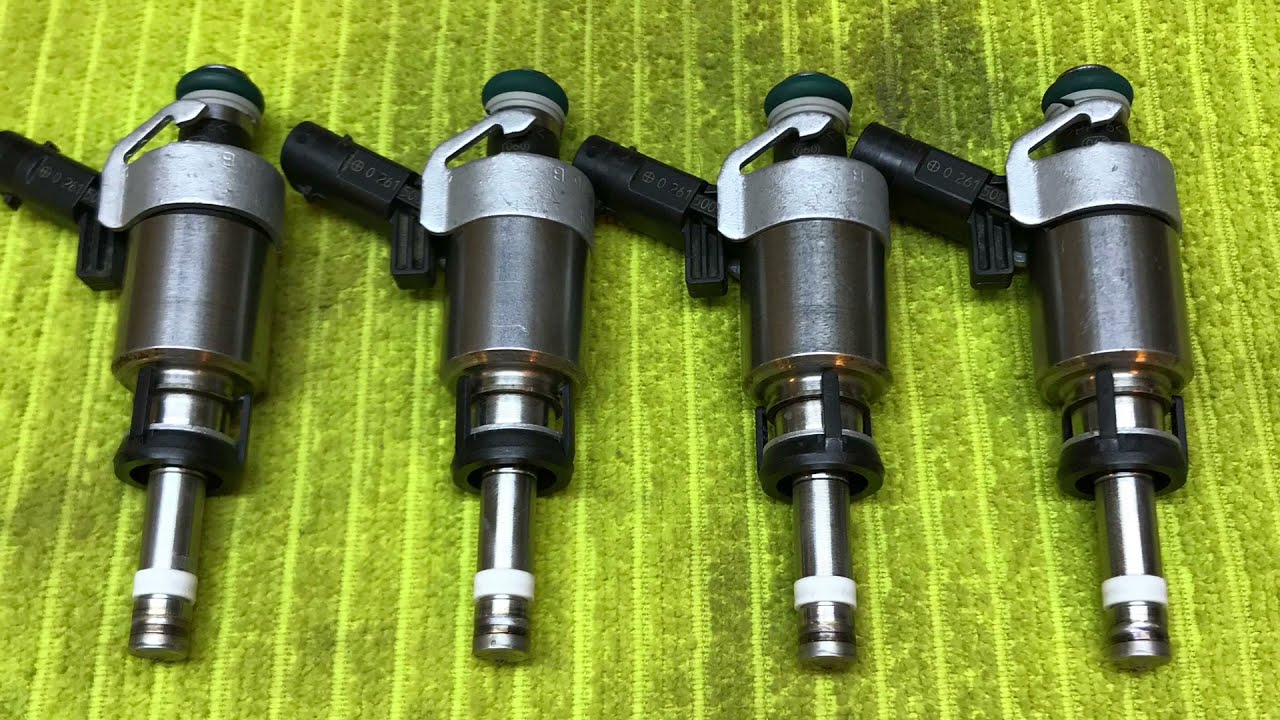

• Диагностирует различные бензиновые форсунки: SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec,  DISI, TSI, TFSI, IDE
  — Надо также иметь в виду, что в настоящий момент, ввиду конструктивных отличий, стенд позволяет тестировать НЕ ВСЕ типы инжекторов GDI.
• Тестирует и очищает до 6 форсунок одновременно
• Меню полностью на русском языке

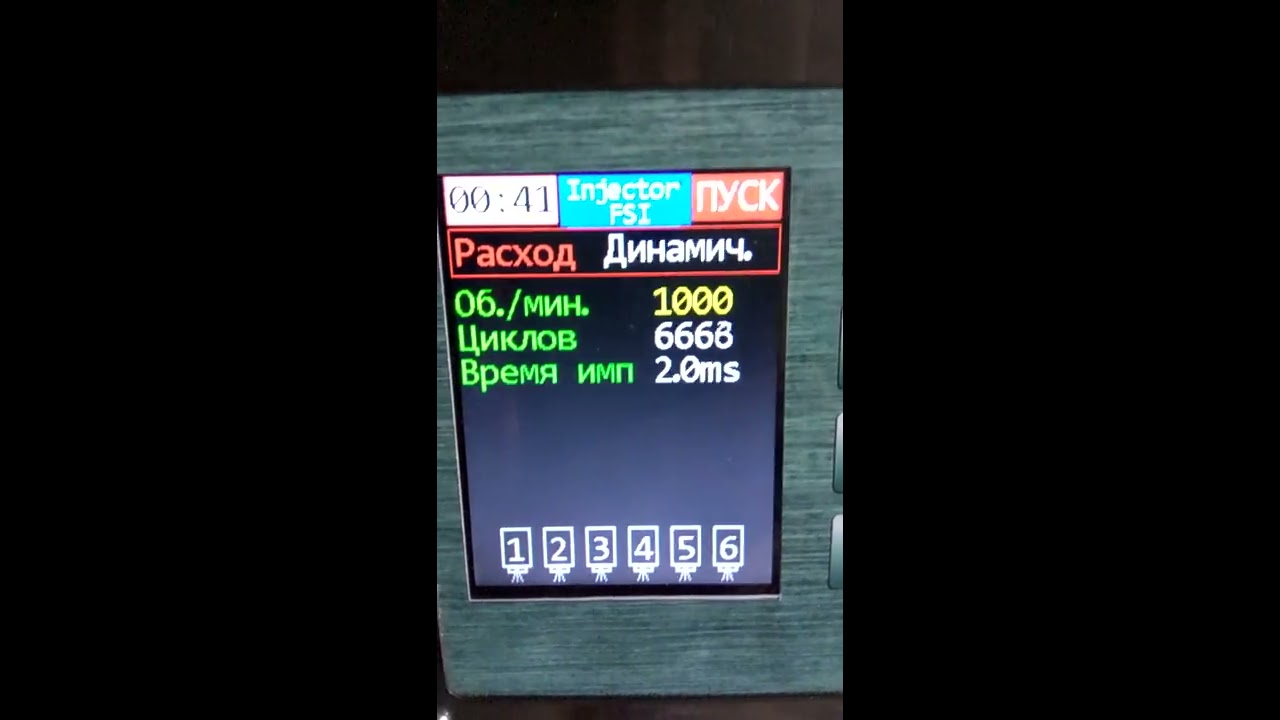

• Моделирует реальные параметры работы двигателя
• Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки
• Автоматически сбрасывает давления по окончании работы станции
• Для удобства предусмотрена люминесцентная подсветка мерных колб
• После каждого цикла происходит автоматический слив тестовой жидкости
• В базовом комплекте — адаптеры для тестирования форсунок с верхней подачей топлива
• Имитация динамических режимов работы двигателя
• Автоматический сброс давления по завершении работы станции.

Функциональные возможности стенда Launch CNC 605A GDI

• Тест на равномерность и проверку формы факела распыла (моделирование работы двигателя)
• Тест герметичности (гидроплотности)
• Тест производительности
• Автоматический режим тестирования
• Тестирование и очистка дополнительно с сжатым воздухом
• Ультразвуковая очистка
• Очистка форсунок без снятия с транспортного средства

Преимущества стенда для тестирования форсунок Launch CNC 605A GDI LNC-104

• Максимальное рабочее давление до 10 бар
• Влагозащитная и бензостойкая панель управления лишенная механической части
• Быстросъемная ванна для удобства использования и экономии места
• Колбы из ударопрочного стекла
• Гарантия 2 года

Технические характеристики и отличия установок для очистки форсунок Launch CNC

Наименование	Launch CNC 603A NEW	Launch CNC 605A GDI
Покрытие
Поддерживаемые типы форсунок	SPI, MPI	SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec,  DISI, TSI, TFSI, IDE
Функции
Тест на равномерность	+	+
Тест формы факела распыла	+	+
Тест производительности	+	+
Тест герметичности (гидроплотности)	+	+
Усиленный режим тестирования и очистки с помощью сжатого воздуха		+
УЗ очистка	+	+
Промывка на автомобиле	Опция	Опция
Технические характеристики
Количество диагностируемых форсунок	До 6 одновременно	До 6 одновременно
Материал колб	Ударопрочное стекло	Ударопрочное стекло
Материал корпуса	Металл	Металл
Дисплей	Цветной ЖК	Цветной ЖК
Язык меню	Русский	Русский
УЗ ванна	Быстросъемная ванна	Быстросъемная ванна
Питание	220-230 В, 50/60 Гц, 1. 5A max	220-230 В, 50/60 Гц, 1.5A max
Потребляемая мощность	300 Вт	350 Вт
Мощность УЗВ	100 Вт	100 Вт
Имитация числа оборотов в минуту	10~9990 об./мин.	10~9990 об./мин.
Точность установки числа оборотов	Шаг: 10 об./мин.	Шаг: 10 об./мин.
Ширина импульса	0,5-25 мс, с шагом 0,1 мс	0,5-25 мс, с шагом 0,1 мс
Временной диапазон	1-9999 секунд	1-9999 секунд
Давление тестирующей жидкости	0 — 6 Бар	0 — 10 Бар
Давление воздуха		5 — 8 Бар
Точность установки давления	0,4 Бар	0,2 Бар
Объем топливного бака	2,5 л	3 л
Размеры	396 x 380 x 446 мм	454 x 480 x 575 мм
Вес	12 кг	18,5 кг

Комплектация стенда для тестирования форсунок Launch CNC 605A GDI

• Стенд Launch CNC605A GDI — 1 шт
• Ультразвуковая ванна, съемная — 1 шт
• Топливная рампа  — 1 шт
• Импульсный кабель для подключения форсунок — 1 шт
• Переходник для разъема форсунки тип 1 — 10 шт
• Переходник для разъема форсунки тип 2 — 10 шт
• Разъемы для подключения форсунок (тип Buick) — 6 шт
• Адаптер для форсунок с верхней подачей топлива, D=13,5 мм — 6 шт
• Адаптер для форсунок с верхней подачей топлива, D=10,5 мм — 6 шт
• Адаптер для форсунок с верхней подачей топлива, М12х1,5мм — 6 шт
• Адаптер для форсунок с верхней подачей топлива, М10х1,25мм — 6 шт
• Адаптер с гайкой для форсунок с верхней подачей топлива, М12х1,5мм — 6 шт
• Адаптер для форсунок GDI, D=16 мм — 6 шт
• Адаптер для форсунок GDI, D=17,5 мм — 6 шт
• Адаптер для обратной промывки форсунок — 6 шт
• Заглушки для распределителя топлива — 5 шт
• Шланг подачи жидкости в топливную рампу — 1 шт
• Шланг для ввода стенда в эксплуатацию и слива жидкости из контура установки — 1 шт
• Адаптер для подключения подачи воздуха — 1 шт
• Винтовой пресс 1 — 2 шт
• Винтовой пресс 2 — 2 шт
• Шпилька регулировочная 160мм — 2 шт
• Кольца уплотнительные 7,1×2,65мм — 35 шт
• Кабель питания — 1 шт
• Кейс для адаптеров — 1 шт
