Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.
Содержание статьи
- 1 Как выглядит и работатет проходной выключатель
- 2 Схема подключения проходного выключателя с двух мест
- 3 Схема на 3 точки
- 4 Двухклавишный проходной выключатель: схема подключения
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

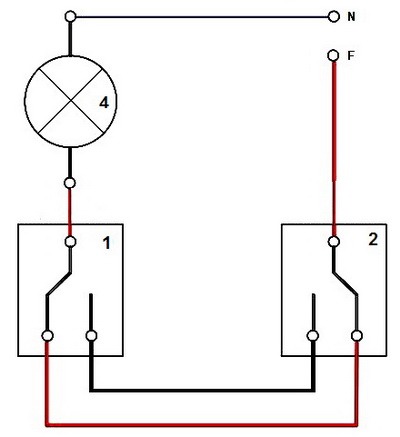

Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе
Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как самому подключить люстру читайте тут.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
youtube.com/embed/_G3_v1vyEGQ» frameborder=»0″ allowfullscreen=»allowfullscreen»>
О правилах соединения проводов в распределительной коробке читайте тут.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Как подключить проходной выключатель с 2х и более мест
Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.
Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.
Содержание
Принцип работы
Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.
Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.
При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.
За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.
Схемы подключения
Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

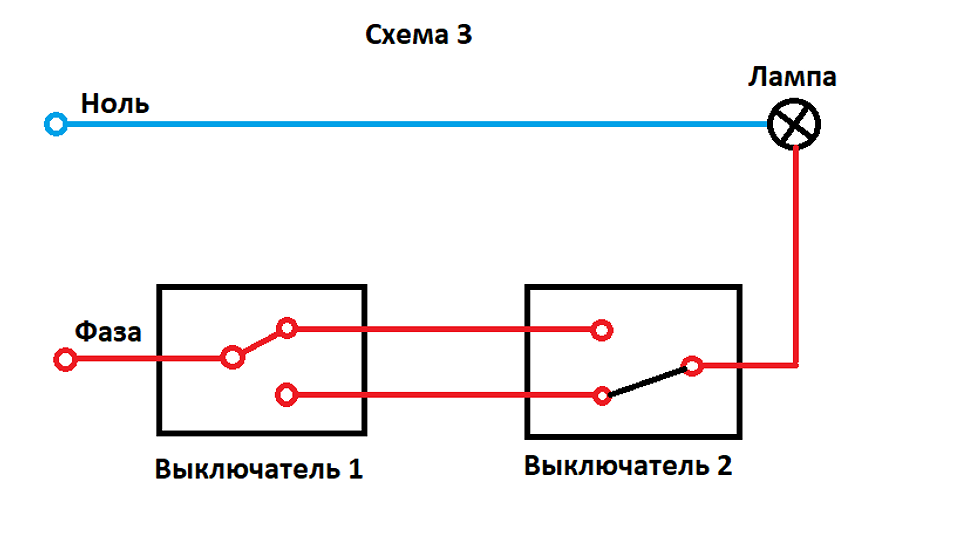

Электрическая схема
Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.
Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.
При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.
Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

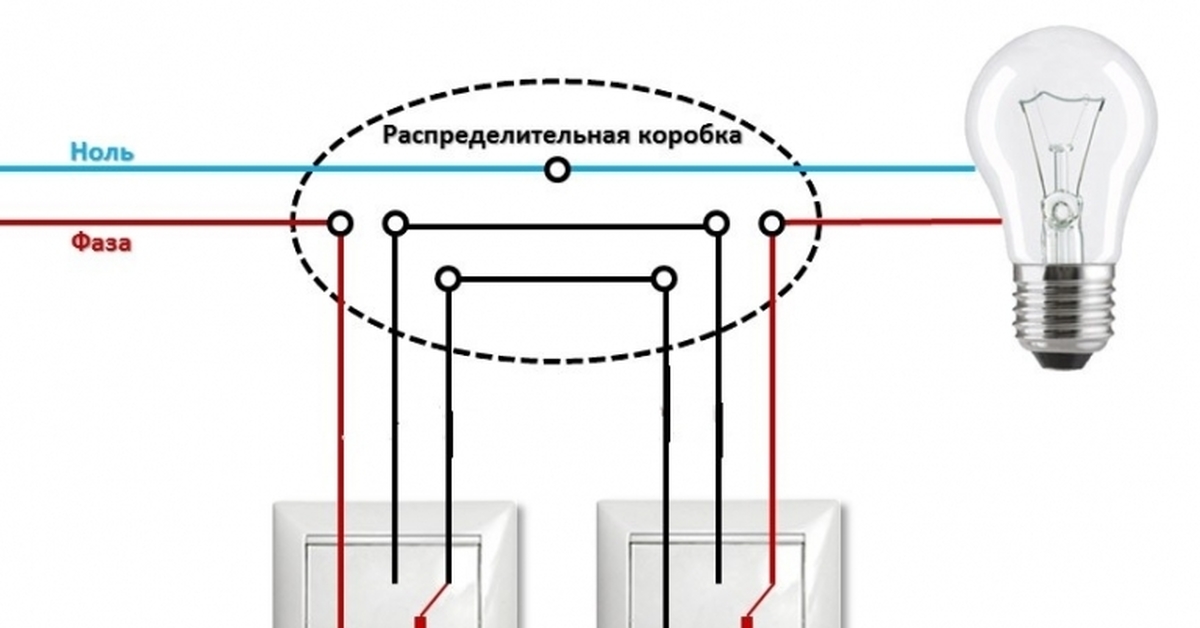

Монтажная схема с распредкоробкой
Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.
За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.
Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения проходного выключателя для управления из 3х мест
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.
Схема подключения проходного выключателя для управления из 4х мест
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Схема подключения проходного выключателя для управления из 5 мест
Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:
Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)
Электронные устройства
Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.
Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.
Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:
- С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
- С применением клавишных или кнопочных выключателей без фиксации.
Чтобы сменить режим работы устройства необходимо снять или установить перемычку.
Схемы подключения электронного устройства KillerSwitch
Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации
Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Сенсорные модификации
В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.
Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.
Сенсорные выключатели в интерьере
Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.
Схема подключения двух проходных сенсорных выключателей
Схема подключения трех проходных сенсорных выключателей
Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.
youtube.com/embed/WKccx_k0yag?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Выводы
При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:
- Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
- Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
- Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
- При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
- Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.
В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).
Видео по теме
Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:
Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:
youtube.com/embed/_G3_v1vyEGQ» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.
DPDT-переключатель с обратной полярностью
Подключение и использование DPDT-переключателя — преобразование отрицательного напряжения в положительное и наоборот . Это очень простой электронный процесс, включающий переключение полярности.
Смотрите сопровождающее видео здесь…
Переключение обратной полярности — Умно звучащий термин для чего-то действительно очень простого.
Полярность относится к направлению магнитного или электрического поля. Если вы посмотрите на простую батарею, у нее есть две клеммы — два металлических конца.
Полярность — это направление электрического поля.
Электрическое поле распространяется в определенном направлении, и именно это направление определяет, какая клемма какая. Таким образом, говорят, что каждая клемма батареи имеет «полярность», и эта полярность может быть положительной или отрицательной. Это довольно важная информация, когда вы подключаете батареи к устройствам, поскольку то, как течет электричество, напрямую влияет на электрические устройства и их работу.
Простая замена
В большинстве аккумуляторов, если вы установите аккумулятор неправильно, он не будет работать. На некоторых предметах это может повредить электронику, а на других может произойти что-то другое.
Например, если мы соединим плюс и минус этой батареи с простым коллекторным двигателем постоянного тока, двигатель будет вращаться в определенном направлении (возможно, по часовой стрелке). Это связано с тем, что электрический ток протекает через катушку внутри двигателя и взаимодействует с закрытыми магнитами (это не то же самое с бесщеточные , асинхронные двигатели — но это здесь не рассматривается).
Теперь, если мы поменяем местами эти соединения, двигатель будет вращаться в направлении, противоположном (против часовой стрелки). Почему? Потому что мы изменили способ протекания электрического тока внутри катушки двигателя. Мы поменяли полярность…
Вкратце… обратная полярность меняет положительное на отрицательное, а отрицательное на положительное.
Лучший способ
С моими гусеничными двигателями было бы не очень практично вручную переключать соединения аккумулятора, пытаясь управлять им, поэтому вместо этого я использовал пару переключателей.
Переключатели DPDT
Мы можем добиться обратной полярности более контролируемым образом, просто используя переключатели DPDT, что означает «двойной полюс, двойной ход». У них обычно вкл-выкл-вкл настроек. Это, если мне не изменяет память, позволяет им управлять четырьмя независимыми цепями, я думаю… но давайте не будем об этом здесь беспокоиться.
Тумблер DPDT. 3 положения ВКЛ-ВЫКЛ-ВКЛ. 6 клемм под
Самое замечательное в этих дешевых, легко доступных переключателях то, что они могут менять полярность . Они могут сделать всю эту замену проводов для нас.
Для этого вам нужно соединить переключатели определенным образом…
Вид снизу переключателя DPDT — обратите внимание на пересечение концевых клемм
Здесь вы смотрите на нижнюю сторону переключателя, где находятся клеммы. На первый взгляд это может показаться немного запутанным, но на самом деле все очень просто.
Входом является батарея, поэтому красный провод (положительный) и синий провод (отрицательный) подключаются к соответствующим клеммам батареи, а затем к конечным клеммам переключателя (не имеет значения, какой конец или какая клемма) . Теперь посмотрите, как красный и синий провода пересекаются друг с другом и соединяются с двумя другими конечными клеммами — их напротив концевых клемм . Пока вы помните этот простой крест, вы можете подключить один из этих переключателей. Выход берется с двух центральных выводов выключателя (на моей схеме зеленый и желтый, но цвет значения не имеет). Полярность зеленого и желтого проводов определяется тем, какой конец вы подключили первым, или текущим положением переключателя. Но не бойтесь… Щелчок переключателя изменит полярность.
Это так просто… щелкни в одну сторону, чтобы зеленый был положительным, а желтый — отрицательным. Нажмите другой, желтый положительный, а зеленый отрицательный!
Вид снизу переключателя DPDT — 1) Положительный вход от батареи, подключенной к клеммам на противоположных концах. 2) Отрицательный вход подключен к противоположным клеммам. 3) Центральные клеммы подключены к устройству, например, к двигателю постоянного тока. При щелчке переключателя устройство получает положительный/отрицательный или отрицательный/положительный сигнал в зависимости от положения переключателя. Вид снизу переключателя DPDT — начало проводки кроссовера — клемма противоположного конца подключена
Рулевые гусеницы с переключателями DPDT
Как я уже говорил выше, мои гусеницы приводятся в движение двумя двигателями. Например, когда один двигатель движется полностью вперед, а другой полностью реверсирует, модель начинает вращаться — этим знамениты гусеницы с нулевой точкой поворота.
Итак, для управления каждой дорожкой я использовал переключатель DPDT. Вот упрощенная схема:
Управление двумя двигателями (гусеницами) с помощью переключателей DPDT
Это действительно так просто, как кажется. Это позволило мне создать очень простую панель управления:
Простая панель управления с двумя DPDT-переключателями — не самое лучшее фото, которое я знаю, но вы можете видеть переход на
Итак, вот оно… смена полярности с помощью переключателя.
Предостережение
Теперь пришло время признаться… пока я делал это, я бы не рекомендовал его для больших моторов (как я использовал) кроме строго для тестирования. Большие двигатели потребляют много тока. Когда их быстро перемещают из одного направления в другое, они могут потреблять огромное количество тока — до двадцати раз больше, чем я где-то читал. По этой причине в идеале необходимо использовать регулятор скорости. Это электронное устройство, специально разработанное для того, чтобы справляться с этими пиками тока и безопасно справляться с ними. Это не только безопаснее для вас, но и может спасти ваши дорогие моторы. Я рассказываю больше о регуляторах скорости на странице Radio Control (которую я позже добавил в свои треки).
Эта схема переключателя DPDT подходит для крошечных двигателей, а для более крупных — нет. Да, я использовал его — , но только для тестирования… и я немного не в себе . Я старался не менять резко направление, чтобы предотвратить нарастание тока, но, по правде говоря, лучше не делать этого без регулятора скорости. Вы были предупреждены…
С учетом сказанного, переключатель DPDT действительно полезно помнить. Это удобно время от времени.
Пожертвования —
«Никогда не подавляйте щедрую мысль» — Камилия Э. Камбалл
Если вы хотите сделать пожертвование (и помочь мне финансировать несколько новых проектов), пожалуйста, нажмите кнопку пожертвования ниже. Платежи безопасно обрабатываются PayPal. Для получения дополнительной информации о том, почему у меня есть эта кнопка, нажмите здесь.
Или… Стать Покровителем
В качестве альтернативы, если у вас есть немного денег каждый месяц, подумайте о том, чтобы стать Покровителем. Покровители позволяют мне продолжать развивать мой канал на YouTube и мои веб-сайты. Пожалуйста, НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации.
Как это работает и когда использовать
Руководство для начинающих по изменению полярности в электрических цепях и двигателях
Изменение полярности обычно относится к изменению направления электрического тока в цепи. В цепи постоянного тока (DC) изменение полярности означает изменение положительного и отрицательного соединений, чтобы ток протекал в противоположном направлении. В цепи переменного тока (AC) смена полярности означает изменение направления волны переменного тока.
Изменение полярности может иметь различные последствия в зависимости от используемого устройства или оборудования. Например, изменение полярности двигателя может заставить его вращаться в противоположном направлении, в то время как изменение полярности магнита может привести к тому, что он будет отталкивать, а не притягивать другие магниты.
В некоторых случаях изменение полярности цепи также может привести к повреждению цепи или подключенных устройств, поэтому важно понимать последствия, прежде чем пытаться это сделать.
Что это означает в контексте линейного привода
В контексте линейного привода изменение полярности обычно означает изменение направления вращения двигателя для изменения направления линейного движения привода.
Линейные приводы представляют собой устройства, преобразующие вращательное движение в поступательное, обычно использующие двигатель для привода ходового винта или шарикового винта. Путем изменения полярности двигателя можно изменить направление вращения винта, что, в свою очередь, изменяет направление линейного движения привода. Это часто используется для линейного управления положением или движением объекта, например, в автоматизированном оборудовании, робототехнике или приложениях домашней автоматизации.
Стоит отметить, что некоторые линейные приводы имеют встроенные концевые выключатели или другие механизмы для предотвращения повреждения из-за неправильной полярности, поэтому важно следовать инструкциям производителя при изменении полярности линейного привода.
Какие существуют способы изменить полярность чего-либо?
Различные способы изменения полярности чего-либо зависят от конкретного объекта или системы. Вот несколько примеров:
- Электрические цепи: Чтобы изменить полярность электрической цепи, вы можете поменять местами соединения положительной и отрицательной клемм источника питания или аккумулятора.
- Двигатели: Чтобы изменить направление вращения двигателя, вы можете либо изменить полярность источника питания, либо поменять местами подключение проводов двигателя.
- Магниты: чтобы изменить полярность магнита, вы можете либо подвергнуть его воздействию магнитного поля в противоположном направлении, либо нагреть его до температуры Кюри, что временно разрушит его магнетизм и позволит перенамагничивать его в противоположном направлении.
- Линейные приводы: Чтобы изменить полярность линейного привода, вы обычно можете изменить полярность двигателя, который приводит в движение привод, что заставит привод двигаться в противоположном направлении.
Важно отметить, что изменение полярности чего-либо может иметь разные последствия в зависимости от конкретного объекта или системы, поэтому важно понимать последствия, прежде чем пытаться это сделать.
Есть ли реле, которое может изменить полярность привода или двигателя?
Да, существуют реле, которые могут менять полярность привода или двигателя. Эти реле обычно называют «реверсивными реле» или «реверсивными реле двигателя».
Реверсивное реле обычно имеет два набора контактов, по одному для каждого направления вращения двигателя. Когда катушка реле находится под напряжением, она переключает источник питания на соответствующий набор контактов, меняя полярность двигателя и заставляя его вращаться в противоположном направлении.
Реверсивные реле часто используются в приложениях, где необходимо изменить направление вращения двигателя, например, в автоматизированном оборудовании, робототехнике или системах домашней автоматизации. Их можно использовать для управления движением линейных приводов, а также других типов двигателей, таких как двигатели постоянного тока, шаговые двигатели и трехфазные двигатели переменного тока.
Важно выбрать подходящее реле реверса для конкретного применения и используемого двигателя, а также следовать инструкциям производителя и схемам подключения при установке и использовании реле.
Тип реле, которое используется для изменения полярности привода или двигателя, широко известен как «реверсивное реле» или «реверсивное реле двигателя». Его фактический технический термин называется реле DPDT (Double Pole Double Throw).
Эти реле обычно имеют два набора контактов, по одному для каждого направления вращения двигателя. Когда катушка реле находится под напряжением, она переключает источник питания на соответствующий набор контактов, меняя полярность двигателя и заставляя его вращаться в противоположном направлении.
Реверсивные реле бывают различных конфигураций, включая электромеханические, полупроводниковые и гибридные конструкции. Они обычно используются в приложениях, где необходимо изменить направление вращения двигателя, например, в автоматизированном оборудовании, робототехнике или системах домашней автоматизации.
Существуют ли какие-либо ограничения при смене полярности
Да, существуют некоторые ограничения и соображения, связанные с изменением полярности, в зависимости от конкретного объекта или системы. Вот несколько примеров:
- Электрические цепи: неправильная полярность может привести к повреждению некоторых электронных компонентов, таких как диоды и транзисторы, а также создать угрозу безопасности. В некоторых случаях может потребоваться использование реверсивного переключателя или реле для обеспечения безопасной и правильной работы.
- Двигатели: изменение полярности может привести к тому, что двигатель будет работать в противоположном направлении, но также может привести к избыточному нагреву или крутящему моменту и может привести к повреждению двигателя или подключенного оборудования, если это не будет сделано правильно. В некоторых случаях может потребоваться использование реверсивного реле или переключателя для обеспечения безопасной и правильной работы.
- Магниты: изменение полярности магнита может быть трудным и трудоемким процессом, и не во всех случаях возможно. Некоторые магниты могут терять свои магнитные свойства при воздействии высоких температур или определенных магнитных полей и не могут быть повторно намагничены в противоположном направлении.
