Распиновка проводов камеры заднего вида

Дата: 22.05.2020 |
Категория: Безопасность

Содержание:
• Распиновка камеры заднего вида: 5 проводов
• Распиновка камеры заднего вида: 4 провода

Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.

В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.

Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/

При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему. Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой. Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.

Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).

Распиновка камеры заднего вида: 5 проводов

Если на выбранном вами устройстве 5 выходящих проводов, то возможные варианты смотрите на схемах 1 и 2. Различие только в наличии или отсутствии разъёмов на выходе камеры.

Рассмотрим, как и куда их подключать.

В таком приборе 3 провода, как у обычного — два провода на питание камеры, один – провод видеовыхода с разъёмом тюльпан для подключения монитора камеры. Добавились ещё два провода для питания подсветки камеры в тёмное время суток. Кроме того, в такой схеме может добавиться ещё и провод управления для использования дополнительных возможностей (обычно для включения монитора, если это необходимо). Идёт в одном кабеле с видеовыходом. Согласно электрической схеме, провода питания следует однозначно подключать к фонарям заднего хода, видеовыход к монитору, а вот провода подсветки – включение инфракрасных светодиодов – на ваше усмотрение.

Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым. По логике, её надо бы подключать вместе с камерой – экономия ресурса светодиодов, но тогда цветной картинки у вас никогда не будет. Другой способ – подключить подсветку к габаритным огням – днём картинка будет цветной, в сумерки – черно-белой. Но тогда подсветка в темное время суток будет включена всегда, ресурс светодиодов тратится понапрасну. А у автомобилей, где нет ходовых огней, приходится всегда включать ближний свет (а стало быть и габаритные огни) и смысл подключать подсветку к габаритным огням вообще отсутствует – только к лампе заднего хода.

Выбор за вами.

Вариант распиновки камеры с переключателем 2, который может менять зеркальность и включать и отключать разметку.

При таком устройстве питание подаётся при включении зажигания, а включение происходит от фонарей заднего хода.

Распиновка камеры заднего вида: 4 провода

Приборы на 4 пин изготавливаются с коротким кабелем и разъёмом (разъёмами) на выходе. Это в какой-то мере облегчает монтаж и проводку кабелей, позволяет выбрать нужную длину удлинителя, чтобы исключить самодельное наращивание. Хорошо пользуются спросом у водителей грузовиков из-за длинного кабеля-удлинителя, хорошей герметичности разъёма.

Как видим из картинки выше, такой прибор состоит из двух частей – собственно камеры с коротким кабелем с разъёмом на конце, и кабеля – удлинителя к ней. Недалеко от разъёма кабель – удлинитель имеет ответвление на два провода – красный и черный, которые надо подключить, соответственно, на + и массу фонарей заднего хода.

А сам кабель протягивать дальше до магнитолы или монитора со входом под разъём Ø2,5 мм. Перед покупкой такого устройства необходимо выяснить, какой разъём стоит у монитора.

Немного другая – камера заднего вида типа SeeMore – универсальная с подсветкой на кронштейне и CMOS матрицей: изображение 3 и 4.

Кабель от неё уходит с двумя разъёмами на конце – один – также на удлинитель под лампы заднего хода, второй – с «тюльпаном» – на удлинитель на монитор.

Надеемся нам удалось доступно рассказать о разной распиновке и вам не придётся обращаться за помощью для подключения к недешевым «спецам».

Как пользоваться разметкой камеры заднего вида

Опубликовано 20. 04.2020 |
Обновлено в 01.06.2021 |
Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Как подключить камеру заднего вида

Опубликовано 21.05.2020 |
Обновлено в 29.03.2022 |
Добавлено в Безопасность, Полезные аксессуары в салон |

Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору. Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 |
Обновлено в 13.04.2023 |
Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 |
Обновлено в 29.09.2020 |
Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

Как разобрать камеру заднего вида

Опубликовано 27.11.2020 |
Обновлено в 13.04.2023 |
Добавлено в Ремонт |

Многие неисправности камеры заднего вида можно устранить самостоятельно. Как правильно разобрать автомобильную видеокамеру в зависимости от её конструктивных особенностей — читайте в нашей статье. Эксперты советуют, на что обратить внимание при разборке и как самостоятельно произвести ремонт устройства.

Подробнее

Подключение камеры заднего вида

Дата: 21.05.2020 |
Категория: Безопасность, Полезные аксессуары в салон

Содержание:
• Подключение камеры заднего вида своими руками
• Как подключать провода камеры и питание
• Схемы подключения камеры заднего вида к автомагнитоле и монитору
• Как подключить камеру заднего вида к навигатору
• Подключение беспроводной камеры заднего вида
• Подключение камеры заднего вида через реле
• Куда установить камеру заднего вида на автомобиль
• Как настроить камеру заднего вида на авто

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.

Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.

Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.

Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.

Схемы подключения камеры заднего вида к автомагнитоле и монитору

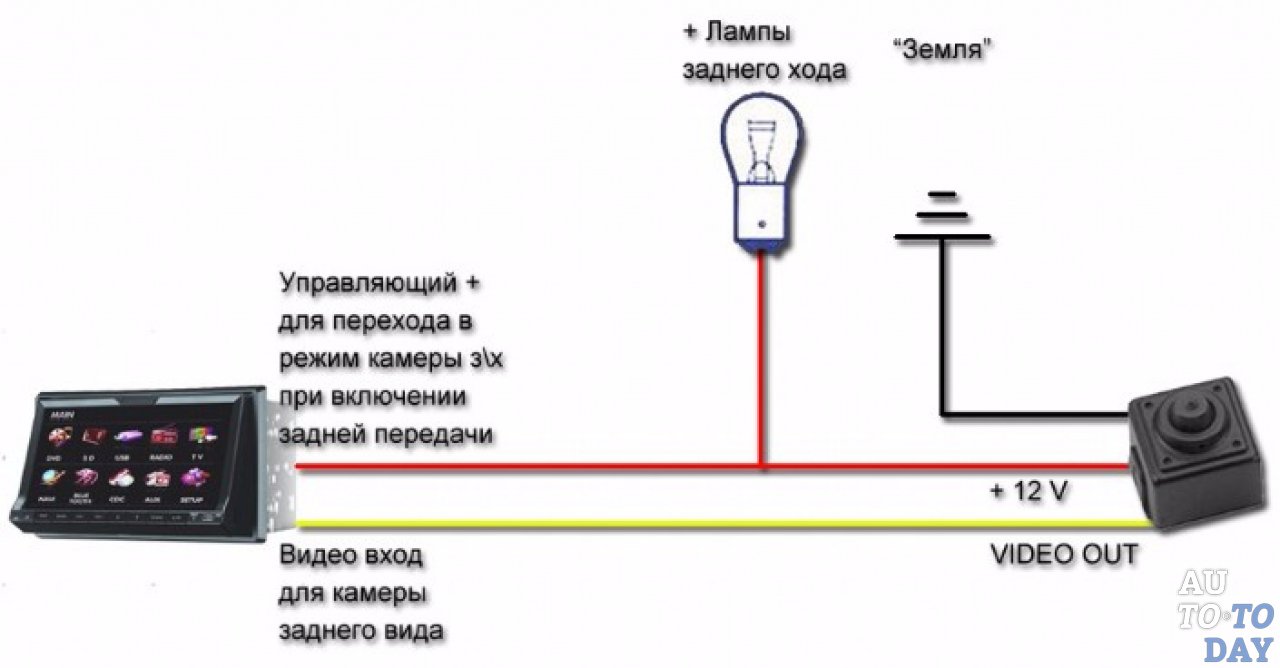

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

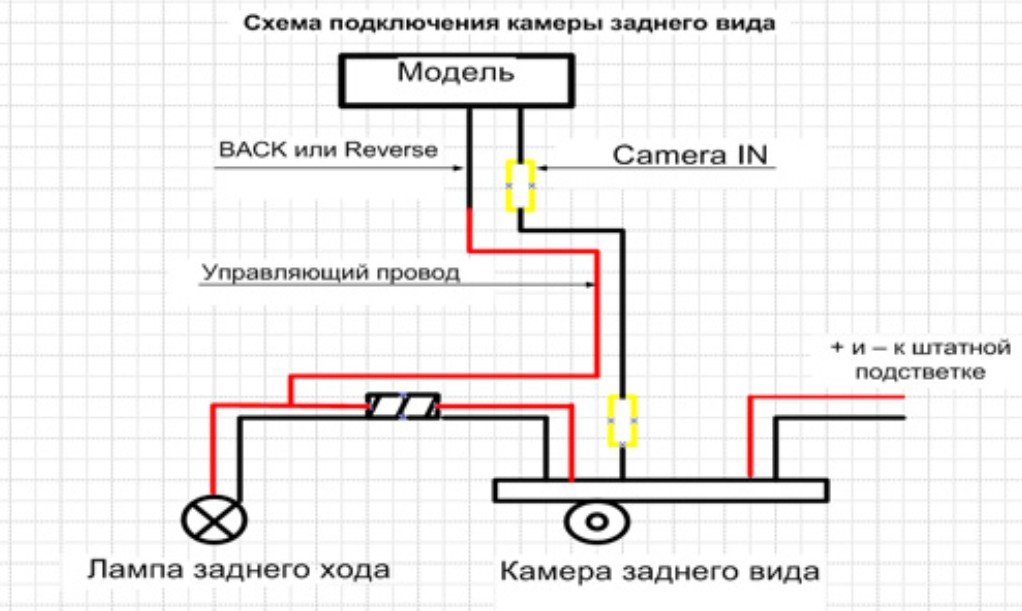

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.

Вариант беспроводного подключения см. ниже.

Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.

Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.

Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.

Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.

Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
4. Прикрепить на рамку номера.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Как подключить камеру заднего вида к магнитоле

Опубликовано 17. 04.2020 |
Обновлено в 01.06.2021 |
Добавлено в Безопасность |

В данной статье рассматривается вопрос, как подключить камеру заднего вида к магнитоле. Преимущества этого прибора, какие модели имеются на рынке, их преимущества и недостатки, как выбрать нужную именно вам модель, как самостоятельно подключить к магнитоле и настройка устройства.

Подробнее

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 |
Обновлено в 01.06.2021 |
Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Распиновка камеры заднего вида

Опубликовано 22.05.2020 |
Обновлено в 29.03.2022 |
Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 |
Обновлено в 13.04.2023 |
Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Камера заднего вида: PAL или NTSC?

Опубликовано 29.10.2020 |
Обновлено в 01.06.2021 |
Добавлено в Безопасность, Полезные аксессуары в салон |

Какую
камеру заднего вида выбрать для своего автомобиля, что лучше — PAL или NTSC?
Как влияет стандарт оборудования на качество видеосъёмки? Наши эксперты
рассказали, чем отличаются эти форматы и на что следует обращать внимание при
выборе автомобильной видеокамеры.

Подробнее

2018 Резервное копирование / Руководство по установке и подключению камеры заднего вида

Камера заднего вида является хорошим вариантом безопасности при движении задним ходом, поскольку вы можете легко видеть пространство позади вашего автомобиля. Если у вас есть дети/препятствия/другие позади вашего автомобиля, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и в большей степени способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но способ подключения камеры заднего вида при установке камеры заднего вида одинаков.

Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее перемещать. На рынке есть совершенно разные стили камер заднего вида. Сначала вам нужно найти самую простую камеру заднего вида. Большинство из этих камер заднего вида несложно установить.0003

Резервное копирование / Изображения руководства по установке камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. различные элементы, которые ему нужны, и навыки, с которыми эти элементы работают.

Резервная камера / камера заднего вида [ жгут проводов для установки ]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) к резервному питанию лампы и к обратному монитору / кабелю GPS]) + видео Адаптерный кабель
• Гнездовой разъем Poer (красный) + штыревой разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервному фонарю (-ve)

Изображения подключения камеры заднего вида

Руководство по установке проводов запуска камеры заднего вида

Для установки вам потребуются следующие предметы, в том числе:

• Кабель RCA
• Силовой жгут
• Камера

В этой области находятся самые необходимые предметы первой необходимости, может быть и несколько других.

Камера заднего вида Кабель RCA

Это еще один элемент, необходимый для установки камеры заднего вида. Это обсуждается в разделе камеры и обычно включает в себя желтый видеокабель RCA. это можно использовать для ассоциации видео. Его функция состоит в том, чтобы запускать монитор с камеры.

Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть чистым оксидом. это сырой лид, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели используются иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут электроснабжения

Жгут электроснабжения — еще один инструмент, необходимый для подключения и, следовательно, установки. Сюда входит подключение питания постоянного тока. Он включает в себя 12-вольтовый силовой провод, а также черный провод заземления. это может быть главным образом штекерное соединение питания постоянного тока. Он также включает в себя женский 12-вольтовый контакт питания.

Резервная камера

Камера — это самый важный элемент, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, такие как один кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы использовали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

Камера заднего вида, также называемая камерой заднего вида, помогает вам видеть, что находится позади вашего автомобиля, и при этом вам не нужно смотреть назад. Хотя устройство входит в стандартную комплектацию нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида в свой автомобиль, если она не была в комплекте.

Руководство по установке резервной камеры:

Кроме того, очень важно сообщить пользователям, что монитор может не иметь триггерного провода, это не означает, что он будет использоваться исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео. Видеопоток будет постоянно строить, они будут работать механически.

Если вы хотите продолжить установку, выполните следующие шаги и процедуры. Вы должны соблюдать это.

Камера заднего вида/Резервная камера Процессы установки:

1. Вырезание отверстий в защитном ящике
На первом этапе процесса установки необходимо подключить питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле. Чтобы подать питание на монитор, вы должны подойти к блоку предохранителей. Способ работы монитора определяется триггерной линией, используемой для подключения.

Наилучший способ установки — подключить его к плюсовой клемме фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда механизм находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, что означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключите двигатель, он погаснет. Этот механизм оптимален для тех, кто использует коммерческий транспорт.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг не похож на первый. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 гнездового выхода.

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе необходимо подать питание на камеру, просто подключив красную линию к 12-вольтовому блоку питания. В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор получил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время системе работать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение. При подключении ознакомьтесь с приведенной выше информацией, поскольку она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение было пройдено, следующим шагом будет очистка соединения. Всякий раз, когда он открывает ключ или когда он реверсирует, он начинает работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод питания установки камеры заднего вида с положительным и отрицательным выводами резервного фонаря (Backup Light).

При активации резервного облегченного фонаря активируется резервная камера кроме того.

Примечание: не подключайте возможность обеспечения провода камеры заднего вида с визуальным сигналом или задним фонарем.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида/камерой заднего вида . Установите входной видеокабель RCA из жгута радио.

Примечание: не подключайте видеокабель камеры заднего вида к входному кабелю RCA видеовхода от радио.

3. Подсоедините провод полицейского расследования резервной (задней) камеры (синий цвет или оранжево-белая модификация совершенно другой модели) от жгута радиоприемника с положительным контактом резервного светильника.

Когда радиостанция обнаруживает, что фонарь резервного питания включен по напряжению, радиостанция автоматически переключается в режим входа резервной камеры .

Некоторые из видеокабелей резервных камер, соединенных (сопоставьте с изображением внизу) с триггерным проводом, чтобы увеличить результаты полицейского расследования камеры заднего вида на положительной клемме резервного фонаря.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода расследования полиции резервной камеры и положительной клеммы резервного облегченного кабеля.

Примечание. Это соединение проводов является наиболее важным шагом для руководства по установке.

Если радиостанция не может механически переключиться в режим входа камеры заднего вида после включения резервного фонаря, проверьте помеху между полицейским следственным проводом и проводом запуска, или дело в том, что провод запуска сломал какие-то элементы.

Best Backup / Руководство по установке и подключению камеры заднего вида

Система подключения на основе видео

Приведенные выше рекомендации по установке камеры заднего вида не относятся к системам на основе видео. Это система, основанная на триггерной линии. Связь, рассмотренная ранее, почти такая же.

Если вы хотите установить соединение на основе видео, первое, что нужно сделать, это освоить все компоненты. Это поможет процессу установки.
в сборе
Для видеоподключений вам потребуются следующие элементы. Среди них:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Кинокамера
• Жгут проводов питания монитора

Это основные компоненты или предметы, необходимые для этого соединения. Эти проекты должны выполнять важные функции, а именно:
Аудио- и видеолинии
Другим аспектом процесса установки является кабель RCA. Это важный аспект, который включает в себя видеокабель RCA, подключенный к камере. У него важная цель. Он может питать мониторы от камер.

Жгут проводов питания камеры
Включает разъем питания постоянного тока, который является шнуром питания. Разъем питания постоянного тока подключается к проводу питания 12 В, точно так же, как черный цвет используется для проводов заземления. Он также использует 12-контактный штекер питания.

монитор
Для этой установки необходимы мониторы. У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, он имеет различное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить, потому что для этого требуется тот же процесс проводки.

Кинокамера
Камера является самой важной частью системы. Это не то же самое, что случай, обнаруженный в соединении спускового крючка. Они в чем-то отличаются. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен кабелем питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны два провода.

Они включают красные линии и черные линии. Черные провода, как обычно, будут на земле, а красный станет плюсовым питанием.

Установка камеры заднего вида Итоговый отчет:
Это то, что вам нужно для установки камеры заднего вида. Процесс установки не сложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкцию и следовать ей. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это самостоятельно. Если вы считаете, что это сложно сделать, вы можете нанять специалиста, который сделает это за вас.

Видео на основе установки камеры заднего вида , это этапы, которые необходимо выполнить:

1. Подключите автомобильное зарядное устройство с морротом заднего вида и подключите его к прикуривателю. (Процесс установки должен начинаться с подключения Жгут проводов питания постоянного тока к монитору предназначен для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2. Подключите передатчик к камерам заднего вида. (соединение для подключения питания к монитору питания. Вы можете подключить красную линию к источнику питания 12 вольт, а затем вывести черный на землю. Обычно питание монитора выводится из блока предохранителей. )

3. Найдите кабель фонаря заднего хода +12 В в R-gerar с помощью тестового карандаша. он включает питание, доступное для камеры, и подключает видеовыход к монитору.)

Эффект (подключите питание к камере, можно просто подключить к красной линии и питанию 12 вольт. Черные кабели должны как обычно входить в землю. Энергия в камеру поступает обычно от заднего фонаря .)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер оснащены пользовательскими инструкциями по установке b ackup  . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать любых размеров и форм в соответствии с вашими личными предпочтениями и предпочтениями. Это стиль, который вам нравится, но ваш выбор должен обеспечивать четкий контур или изображение заднего фонаря. Понимание того, что вы собираетесь помочь вам в процессе установки, также необходимо. Даже новые пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть вынуждены воспринять их и распознать различные части.

Если вы недавно приобрели систему по адресу Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке. Установка будет иногда выполняться клиентом, и мы поставляем платную линию школьной поддержки, если вам нужна дополнительная помощь.

Камера заднего вида не работает

Камера заднего вида Диаграмма действия нормального рабочего дисплея

1. Если камера заднего вида установлена ​​недавно, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида может внезапно не работать, также необходимо проверить, не ослабла ли линия, или проверить, не повреждена ли камера заднего вида.

3.Последнее, что вы не можете сделать, проверить автомобиль непосредственно в 4S и пусть сотрудники проверят его для вас.

A: Как установить камеру заднего вида?
Q: Пошаговое руководство по установке камеры заднего вида.

Европейский номерной знак Камера заднего вида/резервного копирования | RCS

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую камеру заднего вида? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для  ваша конкретная модель камеры заднего вида .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

1. Одноминутное объяснение того, как работает установка резервной камеры
2. Стоимость установки резервной камеры
3. План успешной установки камеры заднего вида
4. Примеры электрических схем
5. Соберите инструменты и оборудование для установки камеры
6. Образцы установок
7. Время тестирования

1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка резервной камеры выполняется примерно в несколько шагов:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида и требуемой мощности системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера.0277 Видеорегистратор и встроенное оборудование для обеспечения безопасности , которое вы можете выбрать, пока вы там. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
   1. В зависимости от выбранного вами формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите ваше текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
   2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
   3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
   4. После этого вам нужно выбрать идеальный способ питания вашей камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена ​​, прежде чем протестировать вашу установку.

2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

• <100 долларов США за базовую камеру заднего вида .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые справятся со своей задачей.
• В зависимости от ваших желаемых наворотов у нас также есть большой выбор высокого качества:
  • Форд ОЭМ подходят резервные камеры
  • OEM-камеры GM подходят для резервного копирования
  • камер Toyota OEM подходят резервные
  • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
  • Универсальные камеры заднего вида
  • Камеры заднего вида
  • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.

3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

4) Примеры электрических схем

Ниже приведен пример того, как большинство установок  резервных камер выглядят при использовании мониторов: 9

Ниже приведен пример того, как выглядит большинство  камер заднего вида, когда с использованием OEM-компонентов.

5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор торксов
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож для бритвы
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект его не входит, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.

6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:

Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить через него необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
2. Найдите провода фонарей заднего хода вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и соедините с ними кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это прикрепить саму камеру к задней части вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!

7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно.
