Схема блоков предохранителей Киа Рио 3: расположение реле, расшифровка

Реле и предохранители Kia Rio 3 поколения — надежный инструмент, предупреждающий разрушение агрегатов и электронных приборов автомобиля.

Электроника корейца хороша в исполнении. Корпуса закрыты надежными крышками, которые отлично защищают нутро от попадания влаги и пыли.

Содержание

  • 1 Блок предохранителей в салоне
  • 2 Блок предохранителей под капотом
  • 3 Распиновка блока предохранителей Рио 3
  • 4 Схема предохранителей Киа Рио 3
    • 4.1 Киа Рио 3: предохранитель прикуривателя — где находится
    • 4.2 Предохранитель и реле стартера
    • 4.3 Предохранитель омывателя лобового стекла Рио 3
    • 4.4 Регулятор напряжения генератора Рио 3
    • 4.5 Реле и предохранитель бензонасоса Киа Рио 3
    • 4.6 Где находится предохранитель розетки
    • 4.7 Стоп-сигнал
    • 4.8 Сигнализация
    • 4.9 Обогрев сидений
    • 4.10 Обогрев зоны дворников
    • 4. 11 Предохранитель обогрева руля
    • 4.12 Повороты
    • 4.13 АБС
    • 4.14 Предохранитель габаритов
    • 4.15 Стеклоподъемники
    • 4.16 Магнитола
    • 4.17 Ближний и дальний свет
    • 4.18 Подсветка багажника
    • 4.19 Освещение салона
    • 4.20 Печка
    • 4.21 Предохранитель и реле дворников Киа Рио 3: где находится
    • 4.22 Импульсное реле
    • 4.23 Предохранитель зеркал
    • 4.24 Предохранитель противотуманных фар
    • 4.25 ДХО
    • 4.26 Ходовые огни
    • 4.27 Задний ход
    • 4.28 Реле зажигания
    • 4.29 Реле и предохранитель кондиционера
    • 4.30 Реле зарядки
    • 4.31 Предохранитель вентилятора
    • 4.32 Центральный замок
  • 5 Какие предохранители ставить на Рио 3
  • 6 Причины выгорания предохранителей
    • 6.1 Как вытащить предохранитель в машине
  • 7 Как заменить предохранитель в Рио
  • 8 Итог

Для удобства обслуживания и уменьшения габаритов панелей, монтажный блок разделен на две части. Одна в салоне, вторая устанавливается внутри моторного отсека.

Блок предохранителей в салоне

Салонный модуль представляет сложную конструкцию. В напичканном электроникой корейце, панель под приборкой содержит большое количество вставок, отвечающих за вспомогательное оборудование, не имеющее непосредственного отношения к силовой установке. Главная особенность блока – здесь установлены маломощные предохранители с пониженным номиналом. Модуль устанавливается под рулевой колонкой и закрыт пластиковой крышкой. Для доступа к содержимому потребуется снять облицовку.

Чтобы найти новую панель, пользователю придется ее искать по артикулу 91950 4Y580. Модели с других модификаций авто не подойдут.

Блок предохранителей под капотом

Возле мотора все немного серьезнее. Здесь установлены предохранители и реле, которые контролируют работу двигателя и его вспомогательных систем. Модуль установлен слева по ходу движения, у салонной переборки. Его можно найти по характерной пластиковой крышке черного цвета.

На рисунке выше представлена внутренняя сторона крышки монтажного блока. Здесь имеется схематическая расшифровка элементов конструкции и указан артикул для возможности легкого поиска детали.

Распиновка блока предохранителей Рио 3

Информация предлагается сервисным мастерским и дилерским центрам. Политика изготовителя всячески исключает вероятность несанкционированного ремонта сложных узлов пользователями.

Схема предохранителей Киа Рио 3

На фото выше приведена последовательность и нумерация вставок, установленных под приборной панелью. Здесь стоят мини и микро предохранители современного образца, которые полностью взаимозаменяемы и подходят с любого авто.

НомерНазначение
1Подогрев переднего стекла
2Дополнительная розетка салона
3Прикуриватель
4Штатная магнитола и электронная отмычка
5Сигнальная лампа выключения подушки безопасности
6Модуль управления SRS
7Питание аварийки
8/9Резерв
10Стеклоочиститель и омыватель переднего окна
11Запас
12/13Задний и передний противотуманный плафон соответственно
14Автоматика отключения света
15Стоп-сигналы, модуль электронной отмычки
16Приборная панель, непосредственно приборы и электроника.
17Стоп-сигналы, подогрев сидений и диагностическая колодка
18Электроника АБС
19Выключатель лампы заднего хода
20Модуль ЭБУ, управление блоком электронного ключа
21Левая фара
22ДХО
23Питание реле аварийки
24Основной блок управления электронного ключа
25Резервирован
26Клавиша старт-стоп
27Датчик скорости на механике или переключатель режимов АКПП
28Питание конденсатора катушки зажигания
29ДХО, корректор фар головной оптики, реле стеклоподъемников.
30Подрулевой переключатель дворника
31Питание на реле модуля управления замками дверей.
32Блокировка стеклоподъемников
33Подогрев передних сидений
34Резервирован
35Подсветка салона, багажника, клавиш кондиционера
36Штатная магнитола
37Подсветка приборки, задний левый фонарь, подсветка номера, левая фара.
38Правая фара, правый задний фонарь, подсветка отдельных приборов.
39Переключатель замка зажигания, либо селектор АКПП
40Правая блок фара, индикатор приборки
41Модуль управления стеклоподъемниками, задний левый привод.
42Аналогично для правой стороны
43Подогрев наружных зеркал заднего вида
44Переключатели кондиционера
45Резерв

Далее имеется схема обратной стороны блока, ответственная за реле.

НомерНазначение
1Подогрев заднего стекла
2Противотуманки
3Задние противотуманки
4Габариты
5ДХО
6Подогрев переднего стекла
7Блокиратор дверей
8Блокировка крышки багажника
9Поворотники
10Авапийка
11Стеклоподъемники
12Выключатель штатной сигнализации.

Отдельного внимания стоит модуль, устанавливаемый под капотом машины.

НомерНазначение
1Резерв
2Подогрев наружных зеркал
3Питание топливного насоса
4Клаксон
5Электромагнитная муфта кондиционера
6/7Резерв
8Топливные форсунки, клапан фазораспределения.
9Датчики ЭСУД, иммобилайзер
10Модуль ТСМ
11Задний ход
12/13Резерв
14Распределитель приборной панели

Порядковый номерНазначение
2Вентилятор радиатора
3Питание на реле ЭБУ
4Система электронного ключа
5Система пуска установки

Также здесь находится несколько реле.

ПозицияРасшифровка
1Запас
2Предупреждение об экстренной остановке
3Топливный насос – силовая ветка
4Наружные зеркала – обогрев
5Клаксон
6Магистраль кондиционера
7Низкая скорость вентилятора радиатора
8Резерв
9Питание ЭБУ
10Вентилятор печки
11Резерв
12Выключатель блокировки зажигания
13Высокая скорость работы вентилятора радиатора
14Запас

Последним выступает вспомогательный модуль силовых предохранителей, установленный возле основной панели под капотом.

РасположениеОписание
1Распределитель приборки, задние фонари
2/3Резерв
4Магистраль генератора
5Диагностическая колодка и блок управления АБС
6Головной модуль АБС
7Обогрев заднего стекла – магистраль на реле
8Реле вентилятора печки
9Резервный

Киа Рио 3: предохранитель прикуривателя — где находится

Установлен в салоне под номером 3. На фото выше есть место монтажа в схеме. Его замена не должна вызвать затруднений.

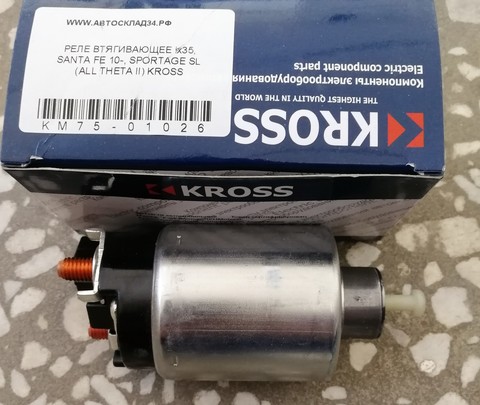

Предохранитель и реле стартера

Если машина не заводится и стартер не крутит, причину искать следует внутри ЭБУ. Модуль содержит элементы и реле пусковой установки. Если же пускатель щелкает, но не хочет прокручиваться, рекомендуется посмотреть на втягивающее. Чтобы заменить или проверить устройство потребуется снять агрегат с машины целиком.

Предохранитель омывателя лобового стекла Рио 3

За питание стеклоочистителя и стеклоомывателя отвечает один и тот же элемент. Вставка 20 в салоне машины достаточна для защиты моторчика омывайки и привода дворников.

Регулятор напряжения генератора Рио 3

Смонтирован внутри самого устройства, конкретно на рабочем валу. Обычно водители сталкиваются со снижением контакта датчика вращения, ввиду ослабления прижимных пружин – это провоцирует скачки напряжения в бортовой сети и может сильно навредить электронике.

Поменять деталь на оригинал проблематично в некоторых регионах. Поэтому водители чаще покупают немецкие или китайские аналоги.

Реле и предохранитель бензонасоса Киа Рио 3

Устанавливается в моторном отсеке, вместе с выключателем. Детали имеют одинаковые позиции №3 в индивидуальных панелях.

Где находится предохранитель розетки

Дополнительный прикуриватель проводится через вставку №2 салонного модуля.

Стоп-сигнал

Элементы 15 и 17 под приборкой отвечают за питание магистрали.

Сигнализация

Подкинута на реле 12, установленное на тыльной стороне салонного щита.

Обогрев сидений

Установлены на позициях 17 и 33 для водительской и пассажирской стороны. Релюшки устанавливаются под креслами.

Обогрев зоны дворников

Штатный предохранитель оборудования изготовитель установил на позиции 1 в салоне. Выключатель подведен к обратной стороне указанной панели в гнездо № 6.

Предохранитель обогрева руля

В большинстве комплектаций вставка нагревателя рулевого колеса отсутствует. Если агрегат установлен, его выключатель монтируется под рулевой рейкой на позиции 11.

Повороты

В бюджетных комплектациях смонтирован в гнезде 9. В топовых версиях машины, для питания светодиодов выделено отдельное место внутри блока комфорта.

АБС

Магистрали устройства ABS проведены через вставку высокого номинала подкапотного отсека № 5 и 6. Управляющий элемент контроллера запитан через №18.

Предохранитель габаритов

Плавкий элемент 29 отвечает за управление осветительными приборами, а реле 4 за линии ламп.

Стеклоподъемники

Питание управляющих магистралей разделено на предохранители 32, 41 и 42. Силовые привода получают напряжение через выключатель 11.

Магнитола

Питание штатной акустической системы организовано через предохранитель 32 салонного модуля. После установки доработанной магнитолы или более производительной системы, пользователи часто переносят вставки на отдельную магистраль, проведенную от аккумуляторной батареи.

Ближний и дальний свет

Общее питание на фары поступает через предохранитель №9. В режиме ближнего и дальнего переключения левая и правая часть оптики работает от элементов 17 и 18. Подобная конструкция позволяет значительно упростить систему проводки и разгружает элементы защиты.

Релюшки приборов устанавливаются на самих блоках.

Подсветка багажника

Освещение грузового отсека в машине проведено через гнездо №4.

Освещение салона

Салонная подсветка экономна. Это позволяет провести линии через один элемент — №35.

Печка

Предохранитель моторчика отопителя установлен под капотом на гнезде 4. Выключатель R10, отвечающий за магистрали, установлен рядом.

Предохранитель и реле дворников Киа Рио 3: где находится

Защита выполнена в двух вариациях. Вставка может находиться в салоне под номерами 11 или 13.

Импульсное реле

Модуль устанавливается возле стартера на боковой поверхности подкапотного отсека.

Предохранитель зеркал

Их в системе два – это №2 и 43. Реле магистрали всего один – 4 позиция монтажника.

Предохранитель противотуманных фар

Управляющие части контроллера проведены через вставки 12 и 13 для передней и задней части авто. Реле имеют схожую конструкцию и подключены как 2 и 3. Разделения для правой и левой стороны здесь нет. Эффективная система ПТФ стабильно работает и тратит мало энергии.

ДХО

Имеется разделение на борта. Независимые магистрали защищены вставками 22 и 29 для правой и левой стороны машины. Выключатель установлен всего один — №5.

Ходовые огни

Информация указана в пункте выше.

Задний ход

Выключатель установлен при помощи вставки 19 салонного блока. Лампочки запитаны через элемент 12.

Реле зажигания

Магистраль выведена через высокопроизводительный предохранитель 28 в моторном отсеке. Выключатели блокировки установлена на номере 12.

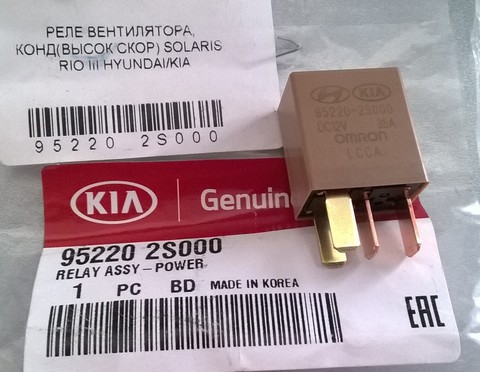

Реле и предохранитель кондиционера

Сложная система вентиляции воздуха в автомобиле вынудила изготовителя установить сразу 4 вставки, отвечающие за нормальную работу электроники: 20, 29, 43 и 44. Освещение крутилок и регуляторов выполнено через элемент 35.
Магистраль муфты компрессора выведена на реле 6 под капотом.

Реле зарядки

Устройство монтируется в непосредственной близости от АКБ, в цепи, между ним и генераторной установкой.

Предохранитель вентилятора

Управление устройством проходит через вставку FL2. Магистрали выполнены раздельно: R7 и 13 для высокой и низкой скорости вращения ротора привода.

Центральный замок

Система управления подведена к вставке 31 в салоне машины.

Какие предохранители ставить на Рио 3

Устанавливают стандартные мини и микро вставки вилочного типа, распространенные в ЕС и СНГ.

Причины выгорания предохранителей

Существует несколько поводов.

  1. Попадание воды. Влага в воздухе или конденсат отлично проводит электричество, что является причиной короткого замыкания.
  2. Закорачивание прибора или магистрали. Часто с подобным сталкиваются пользователи, чьи машины вынуждены эксплуатироваться по ухабистой местности. От вибрации проводка перетирается и замыкает на массу или плюс. В результате происходит скачок напряжения и предохран выгорает.
  3. Механическое повреждение. Категорически запрещено ездить на авто, где присутствует видимое повреждение электронных модулей. Это может также стать причиной возгорания.

Как вытащить предохранитель в машине

Производители бортовой электроники категорически не рекомендуют влезать в прибор голыми руками и вынимать поврежденные вставки пальцами. Так можно повредить тонкие ножки элемента или контакты гнезда. В результате это выльется в дорогостоящий ремонт модуля.

Для снятия вставок рекомендуется использовать специальные щипцы или пинцет. Некоторые водители умудряются приспособить под эти цели обычную, бытовую прищепку.

Как заменить предохранитель в Рио

Следует придерживаться определенной последовательности действий.

  1. Обесточить автомобиль. это требуется для исключения вероятности КЗ в цепи.
  2. Вскрыть крышку монтажного блока.
  3. Найти поврежденный элемент и заменить его на новый.

Итог

Схема блоков предохранителей Rio 3 поколения достаточно проста и лаконична. Замена поврежденных элементов и общее обслуживание панелей не должно вызвать затруднений даже у малоопытного автолюбителя.

Оставить отзыв

Предохранители Киа Рио 3 и реле со схемами артикулами и их назначением

КиаКомментарии: 11

Kia Rio 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015 и 2016 году с кузовом седан и хетчбэк. В нашей публикации вы найдете описание предохранителей и реле Киа Рио 3 со схемами и фото – примерами исполнения. Отметим предохранитель прикуривателя. В заключении предложим ознакомится с полной инструкцией по эксплуатации.

Обозначение предохранителей и реле может отличаться. Актуальные схемы для Вашего Киа Рио 3 вы можете найти на обратной стороне защитной крышки.

Не подходит поколение Киа Рио?

[Описание Киа Рио 1]
[Описание Киа Рио 2]
[Описание Киа Рио 4]

Содержание

  • 1 Блок в салоне
    • 1.1 Предохранители
    • 1.2 Реле
  • 2 Блок под капотом
    • 2.1 Силовой блок реле
  • 3 Инструкция Киа Рио 3

Блок в салоне

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

115А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
215А P/OUTLET Розетка для подключения дополнительного оборудования
315А C/LIGHTER Прикуриватель
410А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
510А А/BAG IND Сигнализатор отключения передней подушки безопасности
610А А/BAG Блок управления системой безопасности SRS
710А Выключатель аварийной сигнализации
810А MOPS 2 ЭБУ ЭУР
9Резерв
1015А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
1115А Обогреватель рулевого колеса
1210А RR Реле заднего противотуманного фонаря
1315A FRT Реле передней противотуманной фары
1410A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
1515A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
1610A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
1710F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
1810A ABS Переключатель на передней панели, модуль ESC, реле HAC
1910A B/UP LP Выключатель фонаря света заднего хода
2010A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
2110А H/LP LH Левая блок-фара
2210А DAY TIME RUNNING LIGHT Дневные ходовые огни
2315А HAZARD Реле аварийной сигнализации, ВСМ
2425А SMK_1 Блок управления электронного ключа
2515А Электродвигатель люка
2610А SMK_2 Кнопка пуска и остановки двигателя
2715А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
2815А IGN COIL Катушки зажигания, конденсатор
2910А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
3025А F/WPR Очиститель ветрового стекла, подрулевой переключатель
3120А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
3225А SAFETY P/WDW Блокировка электрических стекло подъемников
3315А S/HEATER Обогрев передних сидений
3410А Регулятор наружных зеркал с электроприводом
3510А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
3620А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
3710А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок – фара, подсветка панели приборов
3810А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
3910А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
4010А H/LP RH Правая блок – фара, комбинация приборов
4125А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
4225А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
4310А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМб ЭБУ кондиционера
4410А A/CON 2 Кондиционер
45Резерв

За дополнительные розетки отвечает предохранитель номер 2, а за прикуриватель номер 3 на 15А.

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

  1. Реле обогрева заднего стекла
  2. Реле противотуманных фар
  3. Реле задних противотуманных фонарей
  4. Реле габаритных огней
  5. Реле дневных ходовых огней
  6. Реле антиобледенителя ветрового стекла
  7. Реле блокировки дверей
  8. Реле разблокирования крышки багажника
  9. Реле указателей поворота
  10. Реле аварийной сигнализации
  11. Реле электро стеклоподъемников
  12. Реле охранной сигнализации

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото – схема

Назначение

F1Резерв
F210А Реле обогрева наружных зеркал
F315А Топливный насос
F410А Звуковой сигнал
F510А Кондиционер
F6Резерв
F7Резерв
F815А Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F910А Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F1010А Блок ТСМ
F1110А Лампы света заднего хода
F12Резерв
F13Резерв
FL150А Распределительная коробка панели приборов
FL230А Реле вентилятора охлаждения двигателя (высокая, низкая скорость)
FL330А Реле блока управления двигателем
FL440А Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)
FL550А Реле запуска двигателя (система с электронным ключом), замок зажигания (без системы электронного ключа)
R1Резерв
R2Реле системы предупреждения об экстренном торможении
R3Реле топливного насоса
R4Реле обогрева наружных зеркал заднего вида
R5Реле звукового сигнала
R6Реле кондиционера
R7Реле вентилятора (низкая скорость)
R8Резерв
R9Реле электронного блока управления двигателем
R10Реле электро вентилятора воздухо нагнетателя отопителя
R11Резерв
R12Реле выключателя блокировки зажигания
R13Реле вентилятора (высокая скорость)
R14Резерв

С обратной стороны блока могут находится некоторые элементы реле: реле звукового сигнала, реле сирены охранной сигнализации, реле стартера и т. д.

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

  1. 50А Распределительная коробка панели приборов, реле задних фонарей
  2. Резерв
  3. Резерв
  4. 125А Генератор
  5. 40А Гидроэлектронный модуль ABS, диагностический разъем
  6. 40А Гидроэлектронный модуль ABS
  7. 40А Реле обогрева заднего стекла
  8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
  9. Резерв

Инструкция Киа Рио 3

Нужно больше информации про ремонт и обслуживание Kia Rio 3? Изучите данную инструкцию по эксплуатации: “скачать“.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

А если остались вопросы или есть чем дополнить, пишите в комментарии.

Kia Rio — Реле стартера

Kia Rio 2017-2023 YB Руководство по обслуживанию / Электрическая система двигателя / Система запуска / Реле стартера

Процедуры ремонта
Осмотр
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите крышку блока предохранителей.

3.

Снимите реле стартера (А).

4.

Проверьте целостность цепи между клеммами (30 и 87) с помощью омметра.

Терминал Сопротивление Мера
30 — 87 1 МОм или выше Если между клеммами есть непрерывность, замените реле.
5.

Подайте 12 В на клемму 85 и заземлите на клемму 86, а затем проверьте
для непрерывности между клеммами (30 и 87).

Терминал Сопротивление Мера
30 — 87 1 Ом или меньше Если между клеммами нет электропроводности, замените реле.
6.

Установить реле стартера.

7.

Установите крышку блока предохранителей.

    Стартер

    Технические характеристики

    Спецификация

    ▷12 В, 1,2 кВт: только ISG

    Элемент

    Спецификация

    Номинальное напряжение

    12 В, 1,2 кВт

    Номер …

    Система круиз-контроля

    Описание и работа

    Описание

    Система круиз-контроля включается главным выключателем круиз-контроля «ON/OFF», расположенным
    справа от рулевой колонки. В системе есть ка…

    Прочая информация:

    Kia Rio 2017-2023 YB Руководство по обслуживанию: Ручка открытия замка капота

    Компоненты и расположение компонентов

    Расположение компонента

    1. Ручка открытия замка капота.

    Процедуры ремонта

    Замена

    • Наденьте перчатки, чтобы защитить руки.

    …

    Kia Rio 2017-2023 YB Руководство по эксплуатации: MAX A/C-Level (B, D)

    Режим MAX A/C используется для более быстрого охлаждения салона автомобиля. Воздушный поток
    направлена ​​на верхнюю часть тела и лицо.
    В этом режиме кондиционер и режим рециркуляции будут отключены.
    выбирается автоматически.

    Вентиляционные отверстия приборной панели
    Выпускные вентиляционные отверстия могут быть открыты или закрыты отдельно …

    Copyright © www.krioyb.com 2017-2023

    Система запуска / Реле стартера

    Kia Rio 2017-2020 YB Руководство по обслуживанию / Электрическая система двигателя / Система запуска / Реле стартера

    Процедуры ремонта
    Осмотр
    1.

    Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

    2.

    Снимите крышку блока предохранителей.

    3.

    Снимите реле стартера (А).

    4.

    Проверьте целостность цепи между клеммами (30 и 87) с помощью омметра.

    Терминал Сопротивление Мера
    30 — 87 1 МОм или выше Если между клеммами есть непрерывность, замените реле.
    5.

    Подайте 12 В на клемму 85 и заземлите на клемму 86, а затем проверьте
    для непрерывности между клеммами (30 и 87).

    Терминал Сопротивление Мера
    30 — 87 1 Ом или меньше Если между клеммами нет электропроводности, замените реле.
    6.

    Установить реле стартера.

    7.

    Установите крышку блока предохранителей.

    Стартер

    Технические характеристики

    Спецификация

    ▷12 В, 1,2 кВт: только ISG

    Элемент

    Спецификация

    Номинальное напряжение

    12 В, 1,2 кВт

    Номер …

    Система круиз-контроля

    Описание и работа

    Описание

    Система круиз-контроля включается главным выключателем круиз-контроля «ON/OFF», расположенным
    справа от рулевой колонки. В системе есть ка…

    Прочая информация:

    Kia Rio 2017-2020 YB Руководство по обслуживанию: TJ Joint

    Узлы и расположение узлов

    Компоненты

    [Правый]

    1. Сборка БЖ
    2. Клип
    3. Ремешок для обуви BJ
    4. Сапоги для минета

    5. Лента динамического демпфера

    6.

    Posted inПопулярное
