советы в видео, направляющие клапанов

24 марта

  • Несвоевременная регулировка клапанов на мототехнике Урал

  • Последовательность действий того, как настроить клапана на мотоцикле Урал

Мотоциклы Урал являются отечественными транспортными средствами. Они пользуются большой популярностью, потому что их могут позволить приобрести себе мотоциклисты с любым опытом вождения. Мотоцикл Урал начал производиться еще в советское время. Многие и сегодня используют старые модели для езды.

В целом мотоциклы Урал являются надежными. Они редко выходят из строя. Для того чтобы двигатель мог прослужить длительное время необходимо вовремя заниматься профилактическими работами, которые заключаются в проверке и исправлении неполадок в отдельных системах мотоциклетной техники.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега.

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

Направляющие клапанов мотоцикл Урал

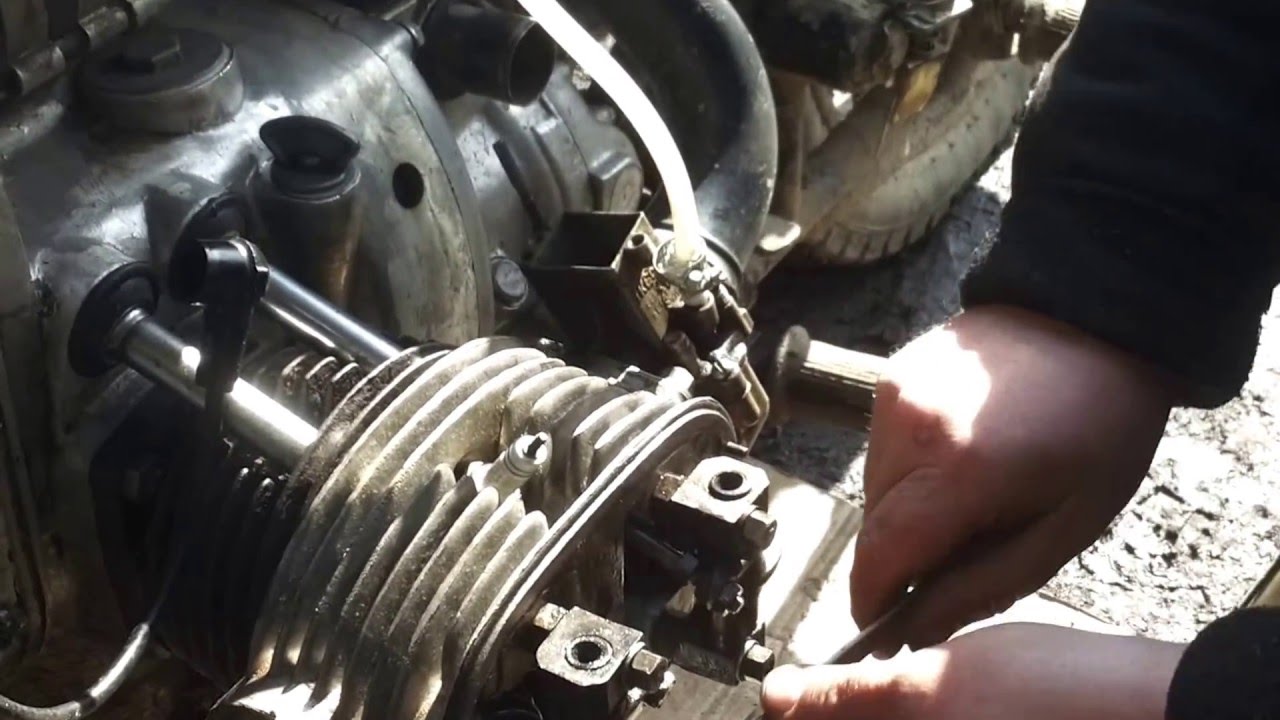

Регулировка клапанов на мотоцикле Урал

Для того чтобы отрегулировать клапана на мотоциклетной технике Урал необходимо разделить процесс на несколько этапов.

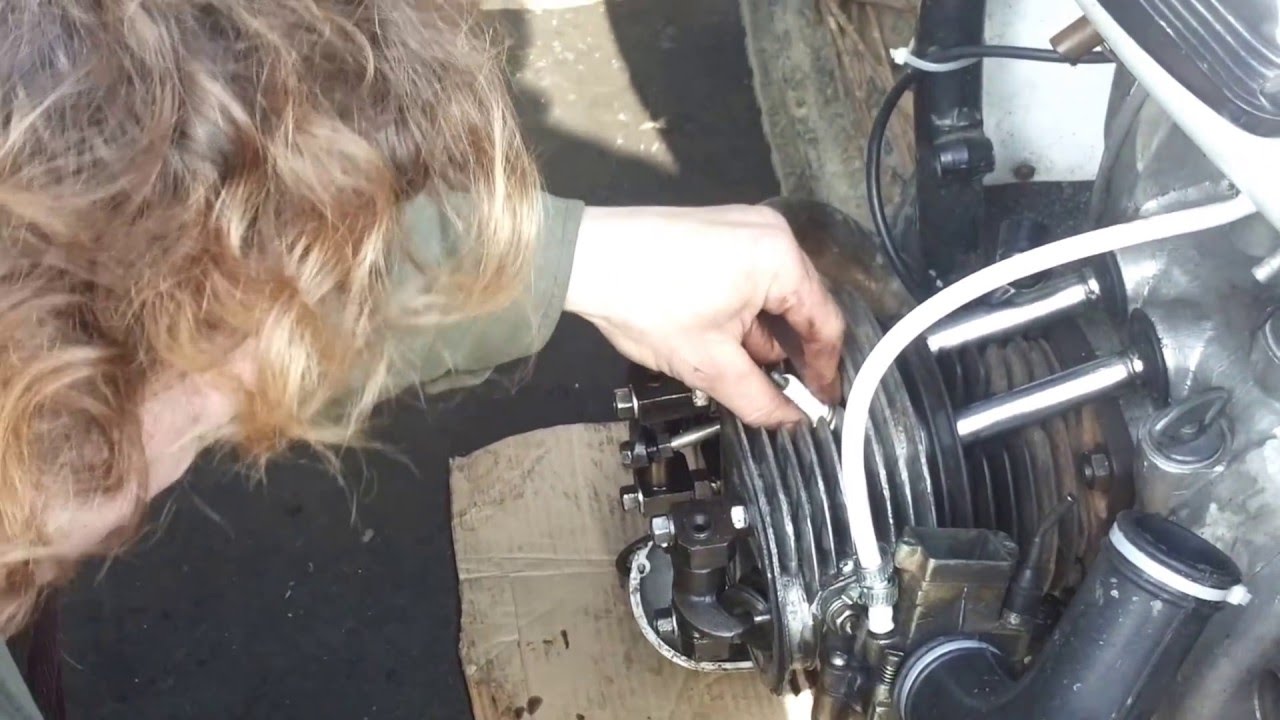

Как отрегулировать клапана на мотоцикле Урал

Они заключаются в:

  • отвинчивании винта и снятии крышки наряду с прокладкой,

  • поворачивании коленчатого вала до той степени, пока не произойдет закрытие впускной клапан,

  • ослаблении контрболта, который располагается на толкателе стержня выпускного клапана,

  • регулировании величины зазора между основанием клапана и толкателем или коромыслом. Зазор должен быть на уровне 0.1 миллиметров.

  • установке зазора. Она заключается в винчивании контргайки на определенном месте.

Для регулировки впускного клапана необходимо вначале проведения работы поворачивать коленчатый вал до той степени, чтобы выпускной клапан полностью закрылся. Только после этого можно настраивать зазор между основанием впускного клапана и толкателем или коромыслом.

Последовательность действий настройки впускного клапана на мотоцикле Урал практически не отливается от той, которая используется для регулировки выпускного клапана.

Важно: Осуществляя настройку одного клапана, необходимо не забыть произвести регулировку и другого. Иначе это приведет к нарушению работы двигателя.

Многие мотоциклисты не считают настройку клапанов на мотоцикле Урал слишком сложной. Ее без лишних затрат можно сделать и в домашних условиях, что приведет к экономии на услугах различных мотосервисов.

Регулировка клапанов мотоцикл Урал в видео

Регулировка клапанов на мотоциклах Урал и Днепр — Полезные статьи — — Статьи

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями  ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1)      Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12
Регулировку зазора необходимо производить следующим образом:

·         Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

·         Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

·         Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

·         Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

·         Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11  ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

·         Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.



2)      Регулировка клапанов на мотоциклах Днепр МТ 9, МТ 10, МТ 10-36 и т.п

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360º), после чего произвести проверку и регулировку клапанов, как указано выше.



3)      Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить  это то,  что зазор между стержнем клапана и регулировочным винтом на холодном двигателе  мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

Способ первый

·         Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.

Способ второй

·         Нужно установить поршень одного из цилиндров в верхнюю мертвую точку в такте сжатия. Ее можно определить по риске на маховике, а такт сжатия – по положению клапанов: оба должны быть закрыты (у противоположного цилиндра при этом один из клапанов будет открыт). После этого необходимо щупом проверить зазор между стержнем клапана и коромыслом. Если зазор не соответствует 0,05мм, то необходимо ослабить контргайку и отрегулировать его регулировочным болтом.   После регулировки зазоров в одном цилиндре повернуть коленчатый вал на один оборот и повторить операции на втором цилиндре.

Желаю Вам удачи в настройках вашего мото.
