Принцип работы поршневого насоса и особенности его использования

Автор Александр На чтение 5 мин Просмотров 10.6к. Опубликовано 30.12.2016

Оборудование, которое превращает механическую энергию поршня в аналогичную энергию жидкости известно нам давно.Устройство и принцип работы поршневых насосов остается неизменным на протяжении долгих лет, несмотря на то, что его постоянно изменяли и совершенствовали. На сегодняшний день, такие механизмы имеют улучшенную конструкцию, по сравнению со своими более старыми аналогами. Крепкий корпус, а также хорошее внутреннее строение позволяют использовать их в различных сферах жизнедеятельности. Подобные устройства мы можем увидеть в быту или на предприятии.

Содержание

1. Внутренняя система приспособлений
2. Как работает?
3. Плунжерные насосы
4. Где используются подобные приспособления
5. Преимущества и недостатки работы

Итак, конструкцию можно условно разделить на две части:

• Механическая
• Гидравлическая.

Первая нужна для того, чтоб превращать энергию поршня в энергию жидкости. Вторая, в свою очередь, обеспечивает преобразование движения приводного звена в движение поршня. Самые простые поршневые насосы состоят из таких частей:

• Цилиндр;
• Поршень;
• Клапан всасывающий, нагнетальный

Как работает?

Принцип работы поршневого насоса предусматривает наличие в принимающем трубопроводе клапана, который закрывается. Поэтому, жидкость не будет снова поступать в цилиндр. Схема довольно-таки проста, но есть ряд особенностей. Всё потому, что возвратно-поступательные действия не могут обеспечить равномерность и плавность подачи носителя. Из-за скачкообразного темпа, устройство может доставлять некие неудобства в использовании. Но производители работают над тем, чтоб убрать это момент.

Устройство и принцип действия предполагает, что есть соединение всасывающего трубопровода и камеры цилиндра с резервуаром. Когда происходит всасывание, в месте соединения трубопровода и цилиндра можно наблюдать разрежение. Когда происходит возвратно-поступательное движение, жидкость из трубопровода перетекает в цилиндр, а уже оттуда в нагнетательную трубу. После того, как эти процессы пройдены, она поступает к потребителю. Потребителем мы называем различные резервуары, котлы на пару или остальные емкости.

Поршневые насосы бывают нескольких разновидностей: с одним, двумя, тремя или большим количеством цилиндров. Также существуют поршневые насосы двухстороннего действия. Данная разновидность появилась благодаря тому, что производители решили устранить пульсацию, она появляется из-за скачкообразного ритма при выталкивании жидкости поршнем.

Принцип работы поршневого насоса предполагают клапанные системы для штоковой и поршневой полости. Еще одним типом агрегата, у которой была устранена проблема скачков, можно назвать механизм, дополненный гидроаккамулятором. В тот момент, когда давление жидкости максимально повышено, происходит сбор энергии, а когда оно понижается, то наоборот отдача. Такие приспособления имеют свои преимущества, но уступают в надежности и времени эксплуатации односторонним аналогам.

Плунжерные насосы

Когда разновидности с простыми поршнями уже устарели и нужно создавать что-то новое, производители начали выпускать плунжерные насосы. Эксплуатация таких конструкций дает возможность перемешать разнообразные составляющие растворов в нужном соотношении. Данная возможность бывает часто востребованной ы бытовой сфере и в промышленности.

Делятся приспособления насосного типа на два вида:

• Объемные;
• Необъемные.

Плунжерный насос первого типа может своей работой напомнить поршневой. Различие между ними состоит в том, что здесь есть специальный поршень, так называемый плунжер. Обычно этот элемент должен быть изготовлен из прочного материала, быть герметичным и износостойким.

Где используются подобные приспособления

Агрегаты обоих типов, как с поршнем, так и с плунжером, можно часто увидеть в любой сфере. Принцип их работы не подразумевает, что устройство будет иметь дело с очень объемными носителями. Несмотря на это, его полезные качества, например, прием жидкости в сухом цилиндре в ходе вытеснения вещества, пригодятся в химической промышленности.

Можно выделить возможность работы поршневых конструкций в агрессивных условиях, со смесями с повышенной взрывоопасностью и даже с топливом.

Но это далеко не все возможные варианты, ведь агрегат можно эксплуатировать и в быту для водоснабжения.

Преимущества и недостатки работы

Среди основных преимуществ можно отметить то, что конструкция достаточно выносливая благодаря тому, что все детали, которые являются ее компонентами, сделаны из прочных материалов. Также, подобный агрегат есть возможность использовать с носителями, которые ставят высокую планку условия спуска. Специалисты говорят еще о плюсе «сухого всасывания», их можно увидеть не у каждого насоса. Если говорить о недостатках, связаны они лишь с небольшой производительностью. Конечно, дальше производители постараются расширить функциональные возможности и параметры агрегатов, но не все так просто. Такие манипуляции могут привести к тому, что условия эксплуатации тоже повысятся. Но даже несмотря на маленькие недостатки, насосы все равно способны продуктивно работать при небольших затратах.

Современные модификации, как плунжерных, так и поршневых насосов, позволяют выполнить большое количество задач. Насосы другого типа тоже могут с ними справиться, но есть ситуации, когда не обойтись без специального гидравлического принципа перемещения жидкости. Именно здесь работа поршневого устройства будет, как нельзя кстати. Кроме того, востребованность подобных приспособлений объясняется тем, что они не требуют особого обслуживания. Подкупает и простая конструкция, и это все при том, что техника имеет высокий уровень эксплуатации. Поршневые типы, несмотря на появление новых, более современных, не перестают пользоваться популярностью на рынке.

Поршневой насос жидкостный: устройство и принцип действия

1. Конструктивные особенности
2. Принцип работы
3. Насосы двухстороннего действия
4. Сферы применения
5. Преимущества и недостатки

Жидкостный поршневой насос – это одно из древнейших устройств, назначением которых является перекачивание жидких сред. Поршневые насосы работают на основе простейшего принципа вытеснения жидкостей, которое осуществляется механическим способом. По сравнению с первыми моделями подобных устройств, современные жидкостные насосы поршневого типа отличаются значительно более сложной конструкцией, они более надежны и эффективны в использовании. Так, поршневые насосы, выпускаемые современными производителями, имеют не только эргономичный и прочный корпус, но и развитую элементную базу, а также предоставляют более широкие возможности для монтажа в трубопроводные системы. Благодаря такой универсальности насосы жидкостные поршневого типа активно используются в трубопроводных системах как промышленного, так и бытового назначения.

Поршневой насос для незамкнутых гидравлических систем

Конструктивные особенности

Основным элементом жидкостного поршневого насоса является полый металлический цилиндр, в котором и протекают все рабочие процессы, осуществляемые с перекачиваемой жидкостью. Физическое же воздействие на жидкость осуществляет поршень плунжерного типа. Благодаря этому элементу данный жидкостный насос и получил свое название.

Принцип работы поршневого насоса основывается на возвратно-поступательном движении его рабочего органа, действующего как гидравлический пресс. При этом в конструкции такой машины, в отличие от классических гидравлических устройств, присутствует механизм клапанного распределения, а также ряд дополнительных конструктивных элементов (в частности, кривошип и шатун, составляющие основу силовой части насоса жидкостного поршневого типа).

Устройство аксиально-поршневого насоса

Принцип работы

От большинства из тех, кто подбирает технические устройства для оснащения трубопроводных систем, специалисты слышат: «Объясните работу поршневого насоса с воздушной камерой». Следует сразу сказать, что принцип, по которому действует жидкостный поршневой насос, изобретенный еще несколько столетий назад, достаточно прост. Заключается он в следующем: совершая поступательное движение, поршень создает разрежение воздуха в рабочей камере, за счет чего в камеру и всасывается жидкость из подводящего трубопровода. При обратном движении поршня такого насоса, который, по некоторым историческим данным, изобрел древнегреческий механик, жидкость из рабочей камеры выталкивается в нагнетающую магистраль. Поршневые насосы, как уже говорилось выше, оснащаются клапанным механизмом, основная задача которого состоит в том, чтобы не дать перекачиваемой жидкости попасть обратно во всасывающий канал в тот момент, когда она выталкивается в нагнетательную магистраль.

Принцип работы одностороннего поршневого насоса

Принципом, по которому работают поршневые насосы, объясняется тот факт, что поток, создаваемый такими устройствами, двигается по трубопроводу с различной скоростью, скачками. Чтобы избежать этого негативного явления, используют насосы, оснащенные сразу несколькими поршнями, работающими в определенной последовательности. Преимущества, которые достигаются при использовании жидкостных насосов с несколькими поршнями, заключается еще и в том, что такие устройства способны закачивать жидкость даже в тот момент, когда их рабочая камера ею не заполнена. Такое качество многопоршневого плунжерного насоса, которое получило название «сухое всасывание», актуально во многих сферах, где используются подобные устройства.

Поршневые насосы различаются по числу действий

Насосы двухстороннего действия

Основная причина, по которой был разработан и стал активно применяться поршневой насос двойного действия, заключается в стремлении производителей уменьшить уровень пульсации потока жидкости, нагнетаемой в трубопроводную систему. Для того чтобы разобраться в преимуществах использования насосного устройства двойного действия, достаточно понять, как работает поршневой жидкостный насос данного типа.

Особенность устройства жидкостного поршневого насоса двойного действия заключается в том, что штоковые и поршневые полости этой машины оснащены индивидуальными клапанными системами. Такая конструкция поршневого насоса двойного действия, уникальность которой можно заметить даже по фото, позволяет не только устранить пульсации потока в трубопроводной системе, но и значительно повысить эффективность использования самой машины. Между тем поршневые насосы одностороннего действия, если сравнивать их с двухсторонними моделями, из-за простой конструкции отличаются более высокой надежностью и долговечностью.

Принцип действия двухстороннего поршневого насоса

Существует еще одна конструктивная схема поршневого насоса, при использовании которой удается добиться устранения пульсационных процессов в трубопроводных системах. Насосное оборудование, выполненное по данной схеме, предполагает применение специального гидроаккумулятора. Основное назначение таких гидроаккумуляторов, используемых для оснащения насосных станций, заключается в том, чтобы накапливать энергию потока жидкости в моменты пикового давления в трубопроводе и отдавать ее тогда, когда такого давления для нормальной работы системы недостаточно.

Однако какие бы виды поршневых насосов ни использовались и какими бы дополнительными техническими устройствами ни оснащались насосные станции, устранить пульсационные процессы в трубопроводах не всегда удается. В таких ситуациях часто применяется дополнительное оборудование, обеспечивающее эффективный отвод лишней жидкости за пределы насосной станции.

Сферы применения

Область применения жидкостных насосов поршневого типа достаточно широка, что объясняется их высокой универсальностью. Между тем конструкция таких машин не позволяет использовать их в тех случаях, когда перекачивать необходимо значительные объемы воды или другой жидкости. Одним из основных достоинств этих гидравлических машин является то, что их поршни, вытесняя жидкость через нагнетательную магистраль, одновременно всасывают ее новую порцию через подающий канал, что в условиях сухого цилиндра очень важно. Этим качеством и предопределяется назначение поршневых жидкостных насосов как наиболее эффективных устройств, используемых на предприятиях химической промышленности.

Гидравлический поршневой насос для автокрана

Сферы применения жидкостных насосов поршневого типа расширяются и за счет того, что такое оборудование может успешно использоваться для работы с химически агрессивными средами, некоторыми видами топлива и взрывоопасными смесями. Активно применяются насосы данного типа и в бытовых целях, с их помощью можно создавать трубопроводные системы для автономного водоснабжения частных строений и для полива. Между тем, решив использовать такой прибор, не забывайте о том, что для перекачивания больших объемов жидкости он не предназначен.

Еще одной сферой, в которой активно используются жидкостные насосы поршневого типа, является пищевая промышленность. Это объясняется тем, что такие устройства отличаются очень деликатным отношением к перекачиваемой через них жидкости.

Преимущества и недостатки

Если говорить о достоинствах, которыми обладают насосы поршневого типа, служащие для перекачивания жидких сред, то к наиболее значимым можно отнести:

• простоту конструкции, которую демонстрируют даже картинки и схематическое изображение подобных устройств;
• высокую надежность, которая определяется не только использованием высокопрочных материалов для производства таких машин, но и принципом действия поршневого насоса;
• возможность работы с носителями, при использовании которых предъявляются особые требования к условиям пуска насосного оборудования.

Основным недостатком рассматриваемого насосного оборудования, упомянутым выше, является его невысокая производительность. Конечно, расширить технические возможности таких устройств можно, но зачем это делать, если данная задача решается с меньшими финансовыми затратами посредством насосного оборудования другого вида.

Выбирая жидкостные насосы поршневого типа, сначала определитесь с тем, для чего такое оборудование будет использоваться. Если не предполагается перекачивание слишком больших объемов жидкости, то доступные по стоимости и надежные жидкостные насосы поршневого типа оптимально подойдут для реализации ваших целей.

Как работает поршень · Технипедия · Motorservice

Настройки

Вернуться к поиску

Информация об использовании

Как работает поршень? Из каких компонентов он состоит? Как охлаждается поршень? Что делают поршневые кольца? Что такое цикл поршневого сгорания? В этом видео вы найдете ответы.

Поршень

В качестве компонента двигателей внутреннего сгорания поршень преобразует энергию, выделяемую при сгорании, в механическое действие и передает ее на коленчатый вал в виде крутящего усилия через поршневой палец и шатун.

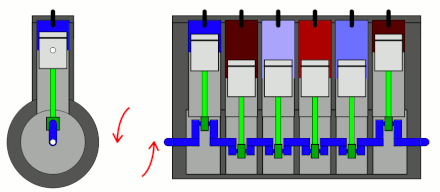

Как это работает

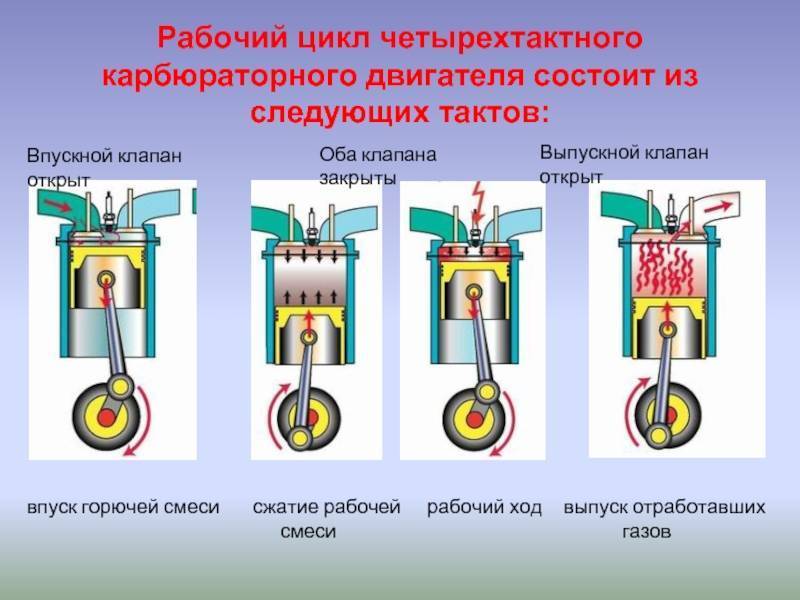

Когда двигатель работает, поршень движется вверх и вниз в цилиндре. Когда поршень достигает точки поворота, он замедляется, а затем снова резко ускоряется. Это создает силы инерции, действующие на поршень. При рассмотрении вместе с силами, создаваемыми давлением газа, это образует поршневое усилие, которое передается на шатун и коленчатый вал. Шатуны идеально вертикальны только в верхней и нижней точках поворота. Угол шатуна прижимает поршень к боковой стенке цилиндра. Величина и направление этой силы постоянно меняются в течение цикла сгорания, так как они зависят от силы поршня и угла между днищем поршня и осью шатуна. Поршни снабжены поршневыми кольцами. Они герметизируют камеру сгорания и рабочую камеру по отношению к картеру. Они также удаляют масло со стенок цилиндров, тем самым контролируя расход масла. Поршневые кольца также отводят тепло, поглощаемое поршнем во время сгорания, на охлаждаемую рабочую поверхность гильзы цилиндра.


Ключевые слова
:

поршень

Группа товаров
:

Поршни и компоненты

видео

Как работают поршни (3D анимация)

Группы продуктов на ms-motorservice.com

Это также может вас заинтересовать

Информация по применению

Установка поршней

На что нужно обратить внимание при установке поршней? При установке поршней нужно следить за многими вещами — от обеспечения безупречной сборки поршней и шатунов до. ..

Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.
