Предохранители Пежо Партнер и реле с описанием и схемами блоков. Предохранитель прикуривателя.

ПежоКомментарии: 2

Peugeot Partner – компактный фургон, спроектированный на базе легкового автомобиля, выпускается с 1996 года. Перовое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. За это время получило 2 рестайлинга. После полного обновления 2-е поколение производилось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время в различных модификациях (tepee, с удлиненной и стандартной базой и т.д.) . Мы предлагаем к ознакомлению информацию о схемах всех блоков предохранителей и реле пежо партнер типи с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и руководство по эксплуатации.

В данной модели существую 2 основных места с расположением блоков предохранителей:

  1. слева под приборной панелью (под крышкой)
  2. в моторном отсеке (возле аккумуляторной батареи под защитной крышкой).

Содержание

  • 1 1-е поколение
    • 1.1 Блок под капотом
    • 1.2 Блок в салоне
  • 2 2-е поколение
    • 2.1 Блоки под капотом
      • 2.1.1 Главный блок с предохранителями и реле
      • 2.1.2 Блок на крышке аккумуляторной батареи
    • 2.2 Блоки в салоне
      • 2.2.1 Основные блоки под панелью слева
      • 2.2.2 Дополнительный блок
  • 3 Руководство по эксплуатации

1-е поколение

Блок под капотом

Расположение блока

Реальное фото блока

Общая схема

Таблица с описанием

Цепь защиты
110 AФонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
215 AБензонасос
310 AЭлектронный блок управления (ЭБУ) системы ABS
410 AЭБУ двигателя
510 AРезервный
615 AПередние противотуманные фары
720 AФараомыватель
820 AЭБУ двигателя, реле электровентилятора
915 AЛевая лампа ближнего света
1015 AПравая лампа ближнего света
1110 AЛевая лампа дальнего света
1210 AПравая лампа дальнего света
1315 AЗвуковой сигнал
1410 AСтеклоомыватель ветрового стекла
1530 AДатчики двигателя
1630 AВоздушный насос
1730 AСтеклоочиститель ветрового стекла
1840 AЭлектро вентилятор системы климат-контроля

Блок в салоне

Схема

Таблица с расшифровкой

Цепь защиты
F115А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F420А Автомагнитола комбинация приборов, дисплей, СОМ2000
F515А Сирена охранной сигнализации
F610А Диагностический разъем Citroen Berlingo
F715А Охранная сигнализация
F930А Система подогрева сидений, электровентилятор Modutop
F1040А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F1115А Стекло очиститель заднего стекла
F1230А Люк с электроприводом, электро – стеклоподъемники Citroen Berlingo
F1410А Сеть VAN COM2000
F1515А Сеть VAN комбинации приборов, автомагнитола, дисплей
F1630А Замки дверей с электроприводом
F2010А Задний правый стоп-сигнал
F2115А Задний левый стоп-сигнал
F2220А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов



За прикуриватель отвечают предохранители № 1 и 22.

2-е поколение

Блоки под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

  • F1 20A Компьютер управления двигателем – питание электрического блока управления двухскоростной группой электровентилятора
  • F2 15A звуковая сигнализация
  • F3 10A передний и задний стеклоомыватели
  • F4 20A Омыватели фар
  • F5 15A + аккумулятор Система подогрева топлива DV6 – топливный насос TU5JP4
  • F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP – датчик угла поворота рулевого колеса – гирометр измеритель ускорения системы контроля стабильности – механизм электронасоса усилителя рулевого колеса
  • F7 10A контактный датчик торможения – концевой выключатель педали сцепления
  • F8 25A обмотка стартера
  • F9 10A после контакта модуль блокировки защиты 3 реле – электродвигатель корректора направления фар
  • F10 30A управление катушкой зажигания TU5JP4 – управление инжектором TU5JP4 – питание электромагнитного клапана насоса системы впрыска DV6
  • F11 40A включение реле нагнетательного вентилятора
  • F12 30A управление малой и большой скоростью переднего стеклоочистителя
  • F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
  • F14 30A управление насосом рекуперации температуры отработавших газов
  • F15 10A правая фара дальнего света
  • F16 10A левая фара дальнего света
  • F17 15A левая фара ближнего света
  • F18 15A правая фара ближнего света
  • F19 15A Электроклапан очистки резервуара TU5JP4 – кислородные датчики на входе и выходе TU5JP4 – электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
  • F20 10A датчик наличия жидкости в топливе DV6 – электроклапан регулировки давления в турбокомпрессоре DV6 – электромагнитный клапан регулирования температуры на выпуске
    F21 5A воздушный расходомер DV6 – питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

  • R1 главное реле компьютера управления двигателем
  • R2 реле силовой цепи компьютера управления двигателем
  • R3 реле системы подачи воздуха
  • R4 реле очистителя ветрового стекла
  • R5 реле малой скорости переднего стеклоочистителя – реле большой скорости переднего стеклоочистителя
  • R6 реле распределителя + после контакта
  • R7 реле вентилятора системы кондиционирования
  • R8 реле стартера
  • R9 реле переднего стеклоомывателя
  • R10 реле заднего стеклоомывателя
  • R11 реле омывателя фар
  • R12 реле звукового сигнала
Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

  1. Модуль состояния зарядки – 5А
  2. Диагностический разъем – 15А
  3. Сопротивление выключатели педали тормоза – 15А
  4. Питание группы электронасоса усилителя рулевого управления – 80А
  5. Модуль управления предварительным пост-обогревом – 70А
  6. Модуль блокировки защиты 3 реле – 100А
  7. Простое реле защиты двигателя – 30А

Блоки в салоне

Основные блоки под панелью слева

Общая схема

Описание предохранителей

  1. 15А – Очиститель заднего стекла
  2. 5А – Подушка безопасности
  3. 10А – Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
  4. 30А –  Стеклоподъемники
  5. 30А – Замки
  6. 5А – Задний плафон, передний плафон индивидуального освещения, люк в крыше
  7. 20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
  8. 30А – Розетки 12 В передняя и задняя
  9. 15А – Верхняя часть рулевой колонки
  10. 15А – Цепь малого тока замка зажигания
  11. 15А – Датчик дождя и освещенности, подушка безопасности
  12. 5А – Панель приборов
  13. 15А – Парктроник, панель управления кондиционером, система громкой связи
  14. 30А – Питание системы блокировки замов
  15. 40А – Подогрев заднего стекла и зеркал

За прикуриватель отвечает предохранитель номер – 9.

Описание реле

  • R1 – Реле переднего импульсно стеклоподъемника
  • R2 – Реле очистителя заднего стекла
  • R3 – Реле аксессуаров + АСС
  • R4 – Реле блокировки дверей
  • R5 – Реле супер блокировки задних дверей
  • R6 – Реле супер блокировки передних дверей
  • R7 – Реле пробуждения компьютера
  • R8 – Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

  1. 20А – Подогрев сидений
  2. 15А – Реле складных зеркал заднего вида
  3. 15А – Реле розетки для подключения холодильной камеры
Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

  • 15А – реле замка зажигания, опционный генератор
  • 15А – Питание прицепа 12В
  • 15А – Цепь постоянного питания трансформаторов
  • 40А – Аварийные огни

Руководство по эксплуатации

Не нашли ответ на свой вопрос? Ознакомитесь с полной оригинальной инструкцией по эксплуатации Пежо Партнер: “скачать”

У нас на канале мы так же подготовили видео по данному материалу, смотрите и подписывайтесь.

А если есть то добавить – пишите в комментарии.

Предохранители Пежо Партнер (B9), 2008

02.09.2021

Содержание

  • В салоне
    • Блок предохранителей №1
    • Блок предохранителей №2
  • В моторном отсеке
    • Блок предохранителей
    • Силовые плавкие вставки

Второе поколение Peugeot Partner, которое было официально представлено в январе 2008 года, дебютировало на Женевском автосалоне в марте 2008 года. В данном материале мы подробно разберем схемы предохранителей Пежо Партнер 2-го поколения (B9 кузов, в том числе и модификация Tepee) 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 года выпуска.

Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Блок предохранителей №1

Расположен слева под приборной панелью.

Фото — пример.

Схема
ОписаниеТок, А
F1Очиститель заднего стекла15
F2
F3Подушка безопасности5
F4Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар10
F5Стеклоподъемники30
F6Замки30
F7Задний плафон, передний плафон индивидуального освещения, люк в крыше5
F8Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена20
F9
  • Розетки 12 В передняя и задняя.
  • Предохранитель прикуривателя Пежо Партнер
30
F10Верхняя часть рулевой колонки15
F11Цепь малого тока замка зажигания15
F12Датчик дождя и освещенности, подушка безопасности15
F13Приборная панель5
F14Парктроник, панель управления кондиционером, система громкой связи15
F15Питание системы блокировки замков30
F16
F17Подогрев заднего стекла и зеркал40
Дополнительная панель рядом с основным блоком
F1Пусто
F2Подогрев сидений20
F3Пусто
F4Реле складных зеркал заднего вида15
F5Реле розетки для подключения холодильника15
Блок предохранителей №2

Предназначен для сцепного устройства и прицепа. Он расположен за ограничительной перегородкой справа. Устанавливается при наличии в комплектации соответствующих систем.

РасшифровкаТок, А
F1реле замка зажигания, опционный генератор15
F2Питание прицепа 12В15
F3Цепь постоянного питания трансформаторов15
F4Аварийные огни40

В моторном отсеке

Расположение монтажных блоков.

Блок предохранителей

Общий вид.

Схема
РасшифровкаТок, А
F1Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора20
F2звуковая сигнализация15
F3передний и задний стеклоомыватели10
F4Омыватели фар20
F5
  • + аккумулятор
  • Система подогрева топлива DV6
  • Топливный модуль (предохранитель бензонасоса TU5JP4)
15
F6
  • + после контакта компьютер и сдвоенное реле систем ABS/ESP
  • датчик угла поворота рулевого колеса
  • гирометр измеритель ускорения системы контроля стабильности
  • механизм электронасоса усилителя рулевого колеса
10
F7
  • контактный датчик торможения
  • концевой выключатель педали сцепления
10
F8обмотка стартера25
F9 после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар10
F10управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV630
F11включение реле нагнетательного вентилятора40
F12управление малой и большой скоростью переднего стеклоочистителя30
F13после контакта питание СМ (интеллектуальный сервисный модуль)40
F14управление насосом рекуперации температуры отработавших газов30
F15правая фара дальнего света10
F16левая фара дальнего света10
F17левая фара ближнего света15
F18правая фара ближнего света15
F19
  • Электроклапан очистки резервуара TU5JP4
  • кислородные датчики на входе и выходе TU5JP4
  • электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
15
F20
  • датчик наличия жидкости в топливе DV6
  • электроклапан регулировки давления в турбокомпрессоре DV6
  • электромагнитный клапан регулирования температуры на выпуске
10
F21
  • воздушный расходомер DV6
  • питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)
5
Силовые плавкие вставки

Пример доступа к силовой панели на аккумуляторе.

ОписаниеТок, А
F1Модуль состояния зарядки5
F2Диагностический разъем15
F3Сопротивление выключатели педали тормоза15
F4
F5Питание группы электронасоса усилителя рулевого управления80
F6Модуль управления предварительным пост-обогревом70
F7Модуль блокировки защиты 3 реле100
F8
F9
F10Простое реле защиты двигателя30

Материалы по теме

Схема блока предохранителей Peugeot Partner и реле с назначением и расположением

Peugeot Partner — компактвэн, спроектированный на базе легкового автомобиля, выпускаемый с 1996 года. Первое поколение поставлялось на рынок в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 года. За это время она получила 2 рестайлинга. После полного обновления 2-е поколение выпускалось в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годах и по настоящее время в различных модификациях (вигвам, с удлиненной и стандартной базой и др.). Предлагаем вам информацию по схемам всех блоков предохранителей и реле пежо партнер с подробным описанием элементов для всех поколений, покажем предохранитель отвечающий за прикуриватель и инструкцию по эксплуатации.

В данной модели предусмотрено 2 основных места с расположением блоков предохранителей :

  1. слева под панелью приборов (под крышкой)
  2. в моторном отсеке (возле аккумулятора под защитным кожухом) крышка).

Содержимое

  • 1 1-е поколение
    • 1.1 Моторный отсек
    • 1.2 Пассажирский салон
  • 2 2 поколение
    • 2. 1 Моторный отсек
      • 2.1.1 Блок предохранителей
      • 2.1.2 Крышка аккумуляторного отсека
    • 2.2 Салон
      • 2.2.1 Основной блок
      • 2.2.2 Дополнительный блок
      • 90 029

    1-е поколение

    Моторный отсек

    Расположение коробки

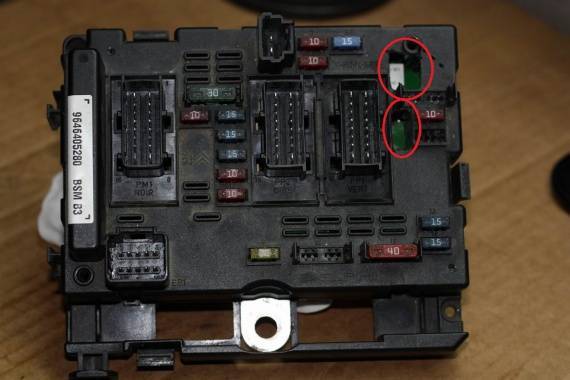

    Реальное фото коробки

    Схема

    Назначение

    9 0074

    № Цепь защиты 1 10 А Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления 2 15 А 900 78

    Бензиновый насос 3 10 А Электронное управление блок (ЭБУ) системы ABS 4 10 А ЭБУ двигателя 5 10 А Запасной 6 15 А Передние противотуманные фары 7 20 А Омыватель фар 8 2 0 A ЭБУ двигателя, реле вентилятора 9 15 A Низкий левый лампа дальнего света 10 15 A Правая лампа ближнего света 11 10 A Левая лампа дальнего света 9 0078 12 10 А Лампа дальнего света правая 13 15 А Звуковой сигнал 14 10 А Стеклоомыватель 9007 8 15 30 А Датчики двигателя 16 30 А Воздушный насос 17 30 А Стеклоочиститель 18 40 А Электровентилятор климатической установки система управления

    Салон

    Схема

    Защищенные компоненты

    90 076

    Цепь защиты
    F1 15A Очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop )
    F4 20А Автомагнитола, комбинация приборов, дисплей, СОМ2000
    F5 15А Сирена сигнализации
    Ф6 10A Диагностический разъем Citroen Berlingo
    F7 15A Охранная сигнализация
    F9 30A Система обогрева сидений, электровентилятор Modutop 9 0078
    F10 40A Обогрев заднего стекла, электрообогрев наружных зеркал
    F11 15A Омыватель заднего стекла
    F12 30A Люк с электроприводом, электростеклоподъемники Citroen Berlingo
    F14 10A Сетевой фургон COM2000
    F15 15A Сетевой фургон, приборная панель, автомагнитола, дисплей
    F 16 30A Электрозамки дверей
    F20 10A Задний правый стоп-сигнал
    F21 15A Задний левый стоп-сигнал
    F22 20A Предохранитель прикуривателя Citroen Berlingo, розетка 12В, электрические зеркала заднего вида, внутренние лампы, направленный свет для чтения карт и документы

    Предохранители №1 и 22 отвечают за прикуриватель.

    2-е поколение

    Моторный отсек

    Блок предохранителей

    Схема

    Обозначение

    • F1 20A Компьютер управления двигателем – питание блока управления электродвигателя двухступенчатой ​​группы электродвигателя вентилятор
    • F2 15A зуммер
    • F3 10A передний и задний омыватель
    • F4 20А Омыватели фар
    • F5 15А + аккум Система подогрева топлива DV6 – топливный насос TU5JP4
    • F6 10А + после контакт, ЭБУ и двойное реле систем ABS/ESP – датчик угла поворота руля – гирометр акселерометр системы курсовой устойчивости – механизм электронасоса гидроусилителя руля
    • F7 10А контактный датчик тормоза – концевой выключатель педали сцепления
    • F8 25А катушка стартера
    • F9 10А после контакта реле блокировки защиты модуля 3 – электродвигатель корректора фар
    • F10 30А Управление катушкой зажигания TU5JP4 — управление форсунками TU5JP4 — питание электромагнитного клапана ТНВД DV6
    • F11 40А включение реле вентилятора
    • F12 30А Управление низкой и высокой скоростью переднего стеклоочистителя
    • F13 40А после контактного питания питание СМ (интеллектуальный сервисный модуль)
    • F14 30A Управление насосом рекуперации температуры ОГ
    • F15 10A Правая фара дальнего света
    • F16 10A Левая фара дальнего света
    • F17 15A Левая фара ближнего света
    • F18 15A Правая фара ближнего света
    • F19 15A Электромагнитный клапан очистки бака TU5JP4 – датчики кислорода на впуске и выпуске TU5JP4 – электромагнитный клапан подогрева воздуха наддува 1-2 DV6
    • F20 10A Датчик жидкости в топливе DV6 – Турбокомпрессор Электромагнитный клапан регулирования давления DV6 – Электромагнитный клапан регулирования температуры выхлопных газов
      F21 5A Расходомер воздуха DV6 – Питание блока электроуправления двухскоростной группой вентиляторов Макси-предохранитель (PSF1)

    Реле

    • R1 главное реле ЭБУ двигателя
    • R2 реле цепи питания ЭБУ двигателя
    • R3 реле подачи воздуха
    • R4 реле стеклоочистителя
    • R5 реле малой скорости переднего стеклоочистителя – реле высокой скорости переднего стеклоочистителя
    • R6 распределительное реле + после контакта
    • R7 Реле вентилятора кондиционера
    • R8 Реле стартера
    • R9 Реле переднего омывателя
    • R10 Реле заднего омывателя
    • R11 Реле омывателя фар
    • R12 Реле звукового сигнала
    Крышка батарейного отсека

    Схема

    Защищенные компоненты

    1. Модуль состояния зарядки – 5 А
    2. Диагностический разъем – 15А
    3. Сопротивление выключателей педали тормоза – 15А
    4. Усилитель руля мощность электронасосной группы – 80А
    5. Модуль управления предпусковым подогревом – 70А
    6. Модуль защиты и блокировки 3 реле – 100А
    7. Простое реле защиты двигателя – 30А

    Салон

    Основной ящик

    Схема

    Назначение

    1. 15А – Очиститель заднего стекла
    2. 5A – Подушка безопасности
    3. 10A – Кондиционер, диагностический разъем, вид сзади зеркало, регулятор фар
    4. 30А – Окна
    5. 30А – Замки
    6. 5А – Плафон задний, плафон передний индивидуального освещения, люк
    7. 20А – Автомагнитола, CD-чейнджер, дисплей, блок контроля давления в шинах, охранная сигнализация и сирена
    8. 30А – Розетки 12 В спереди и сзади
    9. 15А – Верхняя часть рулевой колонки
    10. 15А – Малая токовая цепь замка зажигания
    11. 15А – Датчик дождя и света, подушка безопасности
    12. 5А – Панель приборов
    13. 15А – Парктроник, панель управления кондиционером, система громкой связи
    14. 30А – Питание системы блокировки замков
    15. 40А – Обогрев заднего стекла и зеркал

    Предохранитель №9отвечает за прикуриватель.

    Реле

    • R1 – Импульсное реле переднего стеклоподъемника
    • R2 – Реле заднего стеклоочистителя
    • R3 – Реле аксессуаров + ACC
    • R4 – Реле замка двери 9001 4
    • R5 — Реле суперблокировки задних дверей
    • R6 – Реле суперблокировки передних дверей
    • R7 – Реле пробуждения компьютера
    • R8 – Реле обогрева заднего стекла

    Блок 2, схема

    Расшифровка элементов

    1. 20А – Подогрев сидений
    2. 15А – Реле складывания зеркал заднего вида
    3. 15А – Реле Прокладка разъема для подключения холодильной камеры
    Коробка дополнительная

    Если автомобиль оснащен соответствующими системами, на него устанавливается дополнительный блок предохранителей для тягово-сцепного устройства и прицепа, а также для других модификаций кузова и платформ с кабиной. Он расположен за пограничной стеной справа.

    Схема

    Здесь находятся:

    • 15А – реле зажигания, дополнительный генератор
    • 15А – источник питания прицепа 12В
    • 15 А – Цепь питания постоянного тока трансформаторов
    • 40А – Аварийное освещение

    На нашем YouTube-канале мы также разместили видео. Смотрите и подписывайтесь.

    Не нашли ответ на свой вопрос? Спросите в комментариях.

    Peugeot Partner mk1 VU (2003 — 2007) — блок предохранителей схема

    Опубликовано от admin

    Год выпуска: 2003, 2004, 2005, 2006, 2007

    Блок предохранителей приборной панели

    Peugeot Partner mk1 – блок предохранителей – приборная панель

    Предохранитель Номинальный ток [А] Функции
    1 15 Задний стеклоочиститель (распашные двери) – Задние розетки 12 В
    4 20 Многофункциональный дисплей – Приборная панель – Аудиооборудование – Органы управления на рулевом колесе
    5 15 Сирена сигнализации
    6 10 Диагностический разъем
    7 15 Аварийный сигнал
    9 30 Подогрев сидений — крышный вентилятор Zenith
    10 40 Обдув заднего стекла и зеркал
    11 15 Задний стеклоочиститель (задняя дверь)
    12 30 Передние электростеклоподъемники — люк
    14 10 Блок предохранителей двигателя – Органы управления на рулевом колесе – Датчик дождя
    15 15 Панель приборов – Многофункциональный дисплей – Аудиооборудование
    16 30 Элементы управления запиранием/отпиранием дверей, капота и багажника
    20 10 Правый стоп-сигнал
    21 15 Левый стоп-сигнал
    22 20 Передний плафон — Лампа для чтения карт — Зажигалка — Передняя розетка 12 В — Зеркало с электроприводом

    Блок предохранителей в моторном отсеке

    Peugeot Partner mk1 — блок предохранителей — моторный отсек

    Предохранитель Номинальный ток [А] Функции
    1 10 Блок предварительного прогрева (дизель) — Выключатели тормоза и сцепления — Фонарь заднего хода
    2 15 Топливный насос
    3 10 Блок управления ABS или блок управления ESP.
