Устройство передней подвески на ВАЗ-2110: устройство, конструкция

Практически все автомобили ВАЗ с передним приводом имеют однотипную подвеску передних колес. Пускай её конструкцию нельзя назвать самой удачной и перспективной, зато по цене обслуживания и доступности расходных материалов и сменных элементов, она заметно выигрывает у более прогрессивных автомобилей. Чего, правда, не скажешь о надёжности. Именно поэтому знать устройство передней подвески ВАЗ-2110 желательно каждому хозяину этой машины.

Содержание

• 1 Передняя подвеска ВАЗ-2110: устройство и конструкция
  • 1.1 Передняя стойка
  • 1.2 Шаровая опора и нижний рычаг
  • 1.3 Растяжки
  • 1.4 Поворотный кулак
• 2 Выводы
• 3 Видео про замену передних стоек

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы. Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу.

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

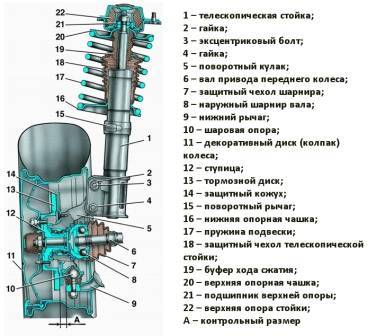

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Ступица.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

Видео про замену передних стоек

Передняя подвеска ВАЗ 2110: ремонт, тюнинг (фото)

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство. Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки.
Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Возможные поломки

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

• Неисправности в стойке;
• Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
• Ослабло крепление к кузову;
• Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
• Стучит «обмякшая», а то и сломанная пружина;
• Износ шарниров;
• Стук из-за дисбаланса колес.







В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

• Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
• В шинах различное давление. Проверяем и исправляем;
• Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
• Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии. Особое внимание уделите состоянию защитных чехлов на шаровых шарнирах. Осмотрите, не появились ли от тряски и ударов по ухабам на подвеске деформации, трещины или вмятины.

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

• Автор: ratico19
• Распечатать

Оцените статью:

(6 голосов, среднее: 3.3 из 5)

Поделитесь с друзьями!

Датчик коленвала ВАЗ 2110 — АвтоТачки

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19 после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале — против криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал об ошибке на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленчатого вала надежный прибор и редко выходит из строя, но иногда поломки связаны с небрежным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-ти клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зуба. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока меняется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Оптические датчики

Основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Открыв капот, вы заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

От какого автомобиля датчик положения коленвала?

901 01

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	ВА3 2111 / ВАЗ-2111	1995 — 2005 г.в.	1,5
110 (2110) 1,5 16В	ВАЗ-2112	1995 — 2010 гг.	1,5
110 (2110) 2.0i	C20XE	1996 — 2000 гг.	два
110 (2 110) Ванкель	ВАЗ-415	1997 — 2004 гг.	2,6
110 (2110) 1,6	ВАЗ-21114 / ВАЗ-21124	1995 — 2012 гг.	1,6
110 (2110 ) 1,6 16В	ВАЗ-21124	2004 — 2010 лет	1,6
110 (2110) 1,6 ГБО	ВАЗ-21114	2004 — 2007 г.в. 11	1996 — 2005 годы	1,5
111 (2111) 1,5 16В	ВАЗ-2112	1995 — 2005 гг.	1,5
111 (2111) 1,6	ВАЗ-21114 / ВАЗ-21124	2004 — 2013 гг.	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 г. в.	1,5
112 (2112) 1,5 16V	ВАЗ-2112	1995 — 2005 г.в. 901 04	1,5
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 годы	1,6

Особенности систем впрыска система впрыска работает благодаря сенсорной системе и блоку управления. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положение распределительного вала (не во всех версиях).
3. давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или снижения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о мастер-дисках

Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель).

Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты.

Немного о коленчатом валу

Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110.

Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой области генерируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена фишки и распиновки ДПКВ ВАЗ 2110

Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, при замене ремонтная микросхема снабжена двумя выступающими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой.

На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя.

Признаки поломки

Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, то в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла:

• чек Активация двигателя на приборной панели;
• обороты двигателя становятся нестабильными, тяга снижается на 50;
• Датчик коленвала ВАЗ 2110 следует срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук;
• инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта.

При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры.

Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы:

• загрязнение поверхности;
• повреждение обмотки прибора и нарушение ее целостности;
• производственные дефекты;
• обрыв цепи или короткое замыкание.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика достаточно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики.

Датчик коленвала ВАЗ 2110 Причины выхода из строя

Причин, по которым датчик может выйти из строя, несколько, но они все же существуют.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Контроль разомкнутой цепи;

Рассмотрим подробнее каждый из вариантов отказа.

Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки.

Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника.

электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ.

Проверка датчика коленвала ВАЗ 2110 на исправность

Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота.

Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений:

• Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно.

Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы

Первый способ проверки датчика коленвала ВАЗ 2110

В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить.

Справедливости ради нужно отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак.

Особенности проверки других автомобилей

Что касается других автомобилей, например ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка.

Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ.

Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы.

Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента.

Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром.

Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом.

Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом.

А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом.

Второй способ

Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях.

Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри).

Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм.

Диагностика контроллера

Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм.

Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контакта. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром.

Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики.

Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%.

Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки потребуется трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка.

• Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн.
• Проверьте сопротивление, исправный датчик показывает параметр 20 мОм.

Менять, или не менять датчик коленвала ВАЗ 2110?

Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить:

• Состояние проводки, идущей к ДПКВ;
• Наличие качественных контактов в цепи;
• Не повреждает изоляцию кабеля;
• Нет масла с датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности.

исправный датчик положения коленвала

Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить.

Замена

Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом.

• Зажигание выключено, минусовая клемма аккумулятора снята.
• Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема.
• Ключ на «10» откручивает единственный винт.
• Устройство удалено.

Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных.

Проверка работоспособности

Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом.

Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия.

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его выходе из строя. Желательно перед установкой проверить новый прибор, хотя бы измерить сопротивление. Только убедившись в его исправности, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива; от этого зависит правильная работа системы управления.

Если проблема не устранена, попробуйте проверить другие датчики:

Датчик скорости ВАЗ 2110

Датчик давления масла ВАЗ 2110

Пружины задней подвески ВАЗ 2101

• Подвеска

Сравнение продуктов (0)

---

Имя по умолчанию (A — Z) Название (Z — A) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (A — Z) Модель (Я-А)364896

---

Пружины подвески Фобос-Спорт занижение -25 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 450х320х300
Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

161,00€

Пружины подвески Фобос-Спорт занижение -50 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 450х320х300
Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

253,00€

Пружины подвески Техно Пружины Дрифт занижение -50 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 280х120х120
Для автомобилей: 2101, 2106, 2107

98,90€

Пружины подвески Техно Пружины Дрифт занижение -50 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 330х130х130
Для автомобилей: 2101, 2106, 2107

101,20€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ 2108-2110, зад

Размеры в упаковке (ДхШхВ), мм: 350х110х110
Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

71. 30€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 350х150х150
Для автомобилей: 2108, 2110, 2114

71.30€

Пружины подвески Techno Spring Drive занижение -30 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 360х150х150
Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80,50€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 320х120х120
Для автомобилей: 2101, 2106, 2107

71,30€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 350х130х130
Для автомобилей: 2101, 2106, 2107

71,30€

Пружины подвески Техно Спринг Драйв занижение -50 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 300х250х150
Для автомобилей: 2108, 2110, 2114

62,10€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 350х110х110
Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

62. 10€

Пружины подвески Techno Spring Drive занижение -50 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 320x150x150
Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80.50€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 300х120х120
Для автомобилей: 2101, 2106, 2107

62,10€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2101, зад

Размеры в упаковке (ДхШхВ), мм: 340х130х130
Для автомобилей: 2101, 2106, 2107

59,80€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 270х250х150
Для автомобилей: 2108, 2110, 2114

71.30€

Пружины подвески Techno Spring Drive занижение -70 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 330х110х110
Для автомобилей: Гранта 2190, Калина 1118, Приора 2170, 2108, 2110, 2114

71.30€

Пружины подвески Техно Пружина Привод занижение -70 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 290х150х150
Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

78,20€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2101, перед

Размеры в упаковке (ДхШхВ), мм: 280х120х120
Для автомобилей: 2101, 2106, 2107

57,50€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2110, перед

Размеры в упаковке (ДхШхВ), мм: 270х250х150
Для автомобилей: 2108, 2110, 2114

62. 10€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ 2110, зад

Размеры в упаковке (ДхШхВ), мм: 310х110х110
Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

71.30€

Пружины подвески Techno Spring Drive занижение -90 мм, ВАЗ Приора, перед

Размеры в упаковке (ДхШхВ), мм: 270х150х150
Для автомобилей: Гранта 2190, Калина 1118, Приора 2170

80.50€

Пружины подвески Техно Пружины занижение -50 мм, Toyota Mark 2, перед

Размеры в упаковке (ДхШхВ), мм: 310x310x110
Для автомобилей: 2101, 2106, 2107

115,00€

Пружины подвески занижение -50 мм, ВАЗ 2108 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250
Для автомобилей: 2113, 2114, 2115, 21099, 2108, 2109

118,29€

Пружины подвески занижение -50 мм, ВАЗ 2170 (комплект 4 шт)

Размеры в упаковке (ДхШхВ), мм: 360х300х250
Для автомобилей: 2190 Granta, Kalina 1117, 1118 Kalina, Kalina 1119, 2170 Priora, Priora 2171, 2172 Priora

118.
