Как проверить компрессор на холодильнике с помощью мультиметра, тестера, манометра

Холодильник состоит из множества частей, но основным элементом является компрессор. От его исправности зависит качество работы этой бытовой техники. Когда холодильник не работает, в первую очередь, необходимо проверять компрессор. При этом необязательно сразу отправляться в сервисный центр, так как выполнить работы можно и в домашних условиях. Как именно проверить исправность компрессора, рассмотрим далее.

Содержание:

1. Как устроен компрессор?
2. Проверка при помощи мультиметра (тестера): пошаговая инструкция
3. Проверка с помощью манометра
4. Проверка тока
5. Видео-инструкция, как проверить компрессор холодильника

Как устроен компрессор?

Повернув холодильник, с обратной стороны мы увидим кожух, который является защитным элементом для компрессора. Сам агрегат находится внутри кожуха – он зафиксирован в подвешенном состоянии. Компрессор в обязательном порядке был покрыт специальным маслом.

Устройство бытовых холодильников практически не отличается во всех моделях, причем как старых, так и новых. Компрессор представляет собой поршневой электромотор, реле, рабочую и пусковую обмотку. Работоспособность агрегата зависит от переменного тока. Если вы не сталкивались с электромоторами, то лучшим сравнением будет двигатель из машины с одним цилиндром.

Холодильник работает по такой схеме: низкая температура внутри образуется за счет хладагента, который находится в парообразном состоянии. За счет компрессии (давления) от работы электромотора хладагент оседает в специальную емкость и превращается в жидкость.

Обратите внимание на схему компрессора холодильника:

Разумеется, что если мотор не работает, то и вся система не будет функционировать. Из корпуса агрегата идет три вывода. Даже не вскрывая кожух, вы увидите торчащие штыки, которые образуют в нижней части треугольник:

• Первый вывод является общим;
• Второй идет от рабочей обмотки;
• Третий идет от пусковой обмотки.

В самых последних моделях помимо вышеперечисленных элементов может быть установлена «коробка передач», которая регулирует скорость работы электромотора.

Проверка при помощи мультиметра (тестера): пошаговая инструкция

Чтобы проверить компрессор, используя мультиметр (тестер), выполните следующие действия:

1. Демонтируется кожух, а затем извлекается оттуда сам агрегат. Нам необходимо снять реле – его держит защитная крышка.
2. Сопротивление замеряется при помощи проходных контактов тестером. Если компрессор из холодильника работает исправно, то между левым и верхним контактами должно быть сопротивление 20 Ом, между верхним правым – около 15, самый большой показатель сопротивления должен быть между левым и правым – 30 Ом.
3. Если мультиметр выдает другие показатели, то агрегат работает неисправно. В зависимости от модели холодильника и самого электромотора показатели могут быть другими, но цифры не меняются больше чем на 5 Ом.
4. Далее следует проверить сопротивление между кожухом и проходными проводами. Один щуп тестера следует подключить к одному из штуцеров (нужно выбрать медную часть), а второй – к проходным контактам. В случае, когда агрегат исправен, мультиметр будет показывать на дисплее обрыв. Если же вместо этого появляется сопротивление, значит, в моторе присутствуют серьезные неисправности.

В следующей статье вы подробнее узнаете о том, как пользоваться мультиметром.

Читайте также:

• Почему гудит холодильник? Что делать и как снизить шум своими руками?
•  Почему холодильник не отключается и продолжает постоянно работать? Обзор всех возможных причин.
•  Устройство и принцип работы холодильника: https://sovetexpert.ru/princip-raboty-xolodilnika.html

Проверка с помощью манометра

Допустим, что проверка не показала дефектов, но холодильник не работает. В этом случае понадобиться манометр, с помощью которого можно измерить давление. Необходимо подключить шланг с отводом (имитатор) к нагнетающему штуцеру и снять показания при запущенном компрессоре. Если на дисплее показатель составляет 6 атмосфер, при этом цифра растет, то холодильник работает исправно.

Если у вас дома оказался старый, но при этом рабочий холодильник, то из него можно взять электромотор. Реле на старых моделях быстро выходит из строя, но можно подключить компрессор и без него, то есть напрямую. Для этого придется соединить обмотки.

Внимание! Эта работа опасна, так как она может не только испортить приборы, но и нанести вред вашему здоровью. Выполнять подключение без регулирующего элемента стоит только в том случае, если этой работой занимается опытный ремонтник.

Проверка тока

Также рекомендуется проверить, доходит ли ток до электродвигателя. В этом случае понадобится рабочее реле. Лучше взять новое устройство, которое до этого было протестировано.

Реле необходимо подсоединить к компрессору и запустить его. Здесь нам опять поможет тестер, только в этом случае он должен быть с клещами. Необходимо взять один из сетевых проводов и зажать клещами. Если на дисплее 1,3 A, а мощность вашего электромотора составляет 140 Вт, то ток проходит исправно. При меньшей мощности сила тока тоже должна быть меньше. К примеру, при замере двигателя на 120 Вт, показатель на мультиметре должен составлять 1,1-1,2 A.

Чаще всего в агрегате из строя выходит именно реле, поэтому в первую очередь нужно протестировать этот элемент. В этом случае применяется тот же метод, что и при проверке компрессора холодильника мультиметром.

Видео-инструкция, как проверить компрессор холодильника

Знать, как проверить компрессор на холодильнике в теории – это хорошо, но также нужно видеть сам процесс. Для этого просмотрите это видео, где мастер подробно описывает проверку холодильника тестером и другими способами.

Теперь вы знаете, как проверить компрессор холодильники самостоятельно. У вас получится выполнить эту работу, если вы уже сталкивались с ремонтом электротехники и умеете пользоваться мультиметром. Не стоит браться за тестирование в том случае, если это ваш первый опыт. Правильным решением будет вызов профессионала, особенно если на холодильник действует гарантия.

Как прозвонить компрессор кондиционера и др. холодильной техники

В данной статье мы рассмотрим поиск неисправностей электрической части компрессоров. Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор?

Как узнать сопротивление обмоток рассказано в этой статье.

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах — однофазные компрессоры с пусковой обмоткой.

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Измерение сопротивления изоляции мегомметром.

Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус.

На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки.

Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену.

Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

На схеме позистор обозначен значком температуры t⁰ , а термореле цифрой 6.

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Проверка пуско-защитных реле холодильника

Выглядят пуско-защитные реле так:

Электромагнитное реле

Реле с позистором

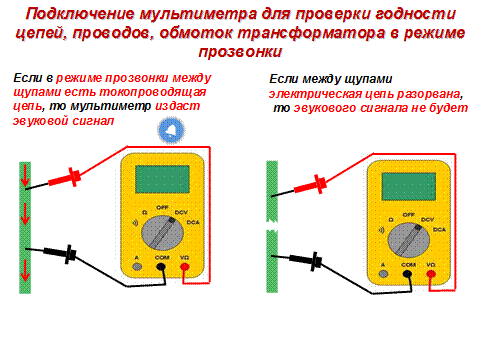

Круглая чёрная «таблетка» с клеммами — это термореле, которое при нормальной температуре замкнуто, а размыкается только при сильном нагревании. Проверяется омметром — сопротивление должно стремиться к нулю, или в режиме «прозвонки» — должен быть звуковой сигнал при прикладывании щупов к клеммам.

То же самое относится и к позистору — в нормальном состоянии он замкнут. Находится он обычно внутри реле, между клеммами S и R компрессора. (На приведённом рисунке — это клеммы на белом основании).

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неисправностей такая же, как и для однофазного компрессора.

Как узнать, неисправен ли компрессор холодильника?

Если ваш холодильник не работает должным образом, проблема может быть в компрессоре. В этой статье я расскажу, как устранить неполадки с помощью цифрового мультиметра. Смотрите также видео.

Раскрытие информации: мы можем бесплатно получать комиссионные за соответствующие покупки, совершенные по ссылкам на продукты в этой статье.

Компрессор — сердце любого холодильника. Это двигатель в задней части холодильника, который отвечает за циркуляцию хладагента в холодильнике. Когда он не работает, холодильник не охлаждает и не замораживает продукты должным образом при правильно настроенном термостате.

Одним из признаков того, что компрессор холодильника неисправен или требует вашего внимания, является его работа без охлаждения. Вы можете определить это, если лед начинает таять и не образуется, или если холодильная камера становится немного теплее. Кроме того, порча продуктов в холодильнике может быть признаком того, что что-то не так.

Но прежде чем звонить специалисту по системам вентиляции и кондиционирования воздуха, чтобы тот пришел и починил ваш холодильник, полезно самостоятельно устранить неполадки, чтобы выяснить, что может быть не так. Также хорошо не быть в неведении относительно того, что нужно исправить. И если вы такой же рукастый парень, как я, вы можете попытаться исправить некоторые небольшие проблемы и сэкономить немного денег.

В этом посте я покажу вам, как проверить компрессор вашего холодильника с помощью мультиметра, чтобы вы могли определить, пора ли наполнить, заменить или вообще купить новый холодильник.

Зачем вам проверять компрессор холодильника?

Как я уже говорил, компрессор холодильника является сердцем любого холодильника. Когда он не работает должным образом, холодильник не будет охлаждать продукты. Другими словами, холодильник с неисправным компрессором так же хорош, как ящик для хранения.

Итак, одна из причин, по которой вам может понадобиться проверить компрессор холодильника, заключается в том, что он работает без охлаждения. Другие причины включают перегрев или вообще не работающий компрессор.

Как проверить компрессор холодильника

Проверка компрессора холодильника THK1340YCF

Необходимые инструменты:

• Цифровой мультиметр
• Крестовая отвертка

Инструкции

Шаг 1: Отсоедините шнур питания от настенной розетки.

Шаг 2: Снимите холодильник со стены, чтобы получить доступ к задней стороне. Вы даже можете повернуть его, чтобы получить хороший доступ к задней части.

Шаг 3: С помощью отвертки снимите заднюю крышку или поддон для воды (для небольших холодильников), чтобы получить доступ к компрессору. Компрессор — это металлический цилиндр, который вы видите в задней части холодильника. Удалите все, что может помешать вам получить к нему доступ.

Шаг 4: Отвинтите установочный винт на крышке реле, чтобы получить доступ к блоку реле. Здесь со стороны компрессора заканчиваются электрические шнуры.

Этап 5: Снимите блок реле с компрессора. Если он твердый, осторожно подденьте его плоской отверткой, чтобы не сломать и не погнуть штыри.

Шаг 6: После извлечения узла реле вы увидите три штыря, торчащие из компрессора. Они обеспечивают электрическое соединение с обмотками двигателя в компрессоре.

Зубцы расположены треугольным образом. Либо один сверху, а два снизу, либо наоборот. Единственный контакт сверху или снизу является общим контактом, а два других подключаются к катушке стартера и основной/рабочей катушке соответственно.

Шаг 7: Проверьте обмотки компрессора с помощью цифрового мультиметра. Вот как это сделать:

Как найти и устранить неисправность компрессора холодильника с помощью цифрового мультиметра

1. Подключите черный щуп или штекер к порту с маркировкой «ОБЩИЙ», а красный — к порту с маркировкой «В/Ом» на вашем мультиметр.
2. Настройте мультиметр на измерение сопротивления или сопротивления в омах.
3. Измерьте сопротивление катушки стартера, подключив черный наконечник щупа к общему контакту, а красный щуп — к контакту обмотки стартера на компрессоре.
4. Измерьте сопротивление основной/рабочей обмотки, подключив черный наконечник щупа к общему контакту, а красный щуп – к контакту основной/рабочей обмотки компрессора.
5. Определите сопротивление как основной/первичной, так и пусковой/вторичной катушек, подключив один щуп к штырю катушки пускателя, а другой щуп к штырю основной/рабочей обмотки.
6. Измерьте сопротивление между обмотками компрессора и землей, подключив один щуп к корпусу компрессора, а другой к каждому из двух щупов обмотки двигателя. Возможно, вам придется немного поцарапать зонд, чтобы обнажить металлическую поверхность, если ваш компрессор покрыт.
7. Запишите измерения.

Шаг 8: Сравните измерения со значениями производителя. Вы можете получить значения из руководства по ремонту компрессора, которое вы можете легко найти, выполнив поиск по его серийному номеру в Интернете.

Шаг 9: Интерпретируйте показания. В приведенной ниже таблице приведены сводные данные о том, что нужно делать с измерениями сопротивления.

Как интерпретировать показания

901 56

Если значения не находятся в пределах 5% от того, что указано в руководстве по ремонту, то вы знаете, что компрессор вашего холодильника начинает поддаваться. Кроме того, если есть непрерывность между обмотками и корпусом, то двигатель закорочен, и вы должны его заменить.

Если значения правильные и компрессор работает, но не охлаждает, пора заправить фреоном. Свяжитесь с парнем HVAC, чтобы прийти и пополнить его для вас.

Наконец, если значения верны, но компрессор не работает, значит, неисправно реле или главный источник питания компрессора. Вы можете попробовать проверить компрессор без блока реле, чтобы убедиться, что он в порядке.

Вот как с помощью цифрового мультиметра определить неисправность компрессора холодильника, если он не работает должным образом.

Как проверить компрессор холодильника с помощью мультиметра [видео]

В этом видео я показываю, как легко проверить компрессор холодильника с помощью мультиметра, чтобы убедиться, что он неисправен.

Юлий

Привет! Днём я полевой инженер-электрик, ночью блоггер, а по выходным — домашний мастер. На протяжении всей своей карьеры я использовал множество инструментов и понял, что правильный выбор инструмента для работы — это первый шаг к правильному выполнению работы. Вот почему я пишу об инструментах и ​​тестирую/просматриваю их в этом блоге.

Как определить, что компрессор холодильника неисправен

Компрессор холодильника является одной из наиболее неотъемлемых частей холодильника, и если с ним что-то пойдет не так, вы скоро обнаружите, что ваш холодильник работает неоптимально.

Компрессор работает, сжимая и контролируя поток хладагента. К сожалению, с ними многое может пойти не так. Ниже мы определяем наиболее распространенные проблемы, которые указывают на неисправность компрессора холодильника, и способы их решения.

Холодильник слишком горячий

Холодильник недостаточно охлаждается или определенные части холодильника не охлаждаются должным образом — это два признака неисправности компрессора. Тестирование двигателя компрессора даст вам некоторое представление о том, что происходит.

Как проверить двигатель компрессора:

• Сначала снимите заднюю часть холодильника, чтобы получить доступ к компрессору.
• С помощью мультиметра проверьте, работает ли двигатель компрессора.
• Если показания показывают, что он не работает, необходимо заменить весь компрессор. В зависимости от возраста вашего холодильника вам нужно будет решить, стоит ли покупать запасную часть у производителя или пришло время для нового холодильника.
• Если тесты мультиметра показывают, что ваш компрессор работает нормально, это предполагает, что проблема связана с другим связанным компонентом.

Компрессор сильно шумит

Это довольно типичный признак неисправности компрессора. Большинство новых холодильников имеют бесшумные компрессоры, поэтому, когда один из них производит шум, это определенно нехорошо. Сначала необходимо определить источник шума. Если проблема заключается в компрессоре, может быть уже слишком поздно, поскольку шумный компрессор, как правило, является плохим компрессором, и его необходимо заменить.

Как и выше, вы можете определить, вызван ли шум компрессором, проверив его с помощью мультиметра. Если тестирование показывает, что сам компрессор не является источником шума, продолжайте читать статью, чтобы найти следующий шаг.

Вентилятор не работает

Вентилятор конденсатора холодильника является важным компонентом компрессорной системы. Как вы, вероятно, знаете, если у вас есть электрическое или электронное устройство, использующее процессор, вентилятор необходим для охлаждения устройства и предотвращения таких проблем, как перегрев. Вы сможете почувствовать это, если вентилятор остановится, а холодильник начнет издавать странные звуки.

Чтобы проверить, не в этом ли проблема:

• Чтобы получить доступ к компрессору и вентилятору конденсатора, отодвиньте холодильник от стены, отсоедините его и снимите маленькую панель сзади внизу.
• Включите холодильник и дождитесь запуска компрессора. Вы также должны увидеть, как включается вентилятор.
• Вам нужен новый вентилятор, если компрессор работает, а вентилятор нет, или если вентилятор шумит.
• Повторите попытку после охлаждения компрессора. Вентилятор сломан, если компрессор работает, а вентилятор нет.
• Замените вентилятор после отключения холодильника от сети. Вы сможете заказать новый вентилятор у производителя вашего холодильника

Включение и выключение компрессора

Еще одним признаком неисправного компрессора холодильника является то, что вы слышите, как компрессор включается и выключается. Если ваш компрессор работает с перебоями или вообще не работает, вам следует изучить проблему с пусковым реле. Пусковые реле компрессора могут быть повреждены скачком напряжения.

Чтобы определить, является ли проблема пусковым реле компрессора:

• Пусковое реле компрессора — это компонент, который подает питание на компрессор. Если есть проблема с реле, компрессор не будет получать питание и не сможет работать правильно.
• Самый быстрый и простой способ определить, неисправно ли реле, — снять его и потрясти рядом с ухом. Дребезжащий звук указывает на необходимость замены реле компрессора.

Чтобы устранить проблему:

• Убедитесь, что холодильник отключен от источника питания.
• Чтобы получить доступ к деталям внутри холодильника, снимите панель доступа сзади.
• Для получения более точных инструкций см. руководство пользователя или любые технические листы, прилагаемые к холодильнику.
• Во многих моделях холодильников пусковое реле компрессора можно снять вручную.
• После извлечения встряхните его и прислушайтесь к дребезжащему звуку, подтверждающему необходимость замены.
• Вы сможете заказать запасную часть у производителя вашего холодильника.
• После замены компрессор снова должен работать правильно.

Змеевики конденсатора выглядят грязными

Змеевики конденсатора являются частью компрессора холодильника, загрязнение которых может вызвать проблемы. Это связано с тем, что нечистые змеевики затрудняют эффективное охлаждение холодильника.
