кузов, двигатель, шасси, трансмиссия, ходовая часть и тормозная система

Главная  /  Учебник по устройству автомобиля  /  Глава 3. Составные части автомобиля и компоновочные схемы » Подраздел 3.1 Основные элементы легкового автомобиля

Общее описание

Чтобы механическое устройство можно было назвать автомобилем, в его конструкцию должны входить определенные элементы, системы и механизмы.

Основные элементы автомобиля (показаны на рисунке 3.1):

• Кузов
• Двигатель
• Шасси

Рисунок 3.1 Основные элементы автомобиля

Кузов

Если конструкцией предусмотрено, что кузов является несущим элементом, то на него устанавливаются остальные детали и агрегаты. В моторный отсек устанавливают двигатель с коробкой передач, по бокам подсоединяют (непосредственно или через подрамник – подробнее об этом в главе 6) подвеску, а к ней — колеса, на которые опирается автомобиль. Пространство для пассажиров оборудуют элементами облицовки, устанавливают приборную панель, руль, сиденья, обшивают все это кожей (в зависимости от стоимости комплектации автомобиля).

Двигатель

Это сердце всего автомобиля. Внутри двигателя происходит превращение энергии сгораемого топлива во вращение, которое далее, через трансмиссию, передается на колеса, а они в свою очередь, отталкиваясь от дороги, предают движение всему автомобилю. На автомобилях используют преимущественно двигатели внутреннего сгорания (ДВС), которые различают по тому, какое топливо используется для получения заветного преобразования энергии, а именно: дизельные, бензиновые или газовые. Также на автомобиль может быть установлен ДВС вместе с электромотором, в таком случае о машине говорят, что она с гибридной силовой установкой. ДВС и электромотор на таких транспортных средствах работают по очереди или одновременно, в зависимости от режима движения. Бывает и такое, что устанавливается исключительно электромотор, питаемый от аккумуляторных батарей.

Шасси

Это набор агрегатов, элементов и систем управления автомобилем. Он включает в себя ходовую часть (подвеску), трансмиссию, тормозную систему и рулевое управление.

К сведению

То и дело от разных специализированных СМИ слышим: «Автомобиль построен на платформе такой-то…» или «В основе лежит такая-то платформа…». Понятие «платформа» довольно-таки широкое, в двух словах можно сказать, что это днище кузова, поперечина, отделяющая моторный отсек от салона, все силовые элементы и наплывы кузова под установку и крепление элементов подвески и силового агрегата (двигатель + коробка передач). В более широком смысле слова, платформа — это совокупность базовых элементов, комплектующих, конструктивных и технологических решений автомобиля.

Набор компонентов, которые включены в платформу, не стандартизирован, поэтому у разных производителей может отличаться (но базовый набор практически всегда остается неизменным – см. выше). В современном мире появились так называемые модульные платформы. Так, каждая платформа состоит из нескольких модулей, которые можно сочетать с иными модулями, при этом не тратя сотни миллионов для разработки чего-то нового.

Рисунок 3.2 Пример унифицированной платформы кузова, предназначенной для нескольких моделей.

Откуда взялась вообще эта «платформа»? Дело в том, что несущий кузов — это самый сложный и дорогостоящий в разработке элемент конструкции автомобиля. Это обусловлено тем, что кузов должен сочетать в себе несочетаемое, а именно: быть легким, чтобы мощности двигателя хватало для его транспортировки и довольно прочным, чтобы при аварии сохранить жизни пассажирам и водителю, кроме того, он должен быть определенной формы, содержания и назначения. Поэтому, чтобы хоть как-то удешевить себестоимость автомобиля, при его проектировании и изготовлении, фирмы-производители придумали нижнюю часть кузова — эту самую платформу —использовать в качестве «клонируемой» детали, то есть на одной платформе может быть создано несколько моделей.

Рисунок 3.3 Пример унифицированной платформы кузова с элементами шасси и двигателем.

Так, нынче одна платформа может лежать в основе двух и более автомобилей различных классов – от гольф-класса до кроссовера. Дожили до того, что некоторые фирмы заключают договоры и партнерские соглашения с тем, чтобы использовать уже готовые платформы для производства моделей под различными именами. С одной стороны кажется надувательством, но с другой стороны – это вполне оправданная попытка максимально унифицировать автомобили и, как следствие, удешевить их производство и последующее обслуживание. Однако, если говорят, что два автомобиля созданы на одной платформе, это еще не значит, что машины идентичны конструктивно – конструкция подвески и геометрические параметры могут отличаться в корне.

Трансмиссия

Это набор элементов и механизмов, которые передают вращение от двигателя к колесам. Она включает в себя сцепление, коробку передач, приводные валы и главную передачу с дифференциалом.

Ходовая часть

Это набор элементов, посредством которых колесо крепится к кузову, он включает в себя упругий (например, пружина) и демпфирующий/гасящий (амортизатор) элемент.

Рулевое управление и тормозная система

Это механизмы и системы, предназначенные для управления автомобилем – изменения направления и скорости движения. При выходе из строя какой-либо системы управления запрещается движение автомобиля, разве что на эвакуаторе.

Элементы управления в салоне автомобиля

Садясь в салон любого автомобиля, вы попадаете в пространство, наполненное переключателями, индикаторами, рычагами и деталями, наличие которых характерно для всех легковых транспортных средств.

Рисунок 3.4 Элементы управления в салоне автомобиля.

В этой главе рассмотрим по порядку основные элементы управления, находящиеся в салоне, на примере приведенного рисунка 3.4.

1. Щиток приборов

На щитке приборов отображается информация о состоянии всех систем автомобиля: с какой скоростью движется машина, на каких оборотах работает двигатель, какая передача включена, какова температура охлаждающей жидкости двигателя, уровень топлива в топливном баке и т. д. Если автомобиль оборудован бортовым компьютером, то возможен вывод информации о мгновенном расходе топлива, суточном пробеге, о приблизительном пробеге до следующей заправки, подсказки о техническом обслуживании автомобиля и еще многих полезных данных.

2. Рулевое колесо

Вращение рулевого колеса передается на рулевой механизм, а тот в свою очередь поворачивает в соответствующую сторону управляемые колеса. На современных автомобилях на рулевое колесо устанавливаются кнопки дистанционного управления дополнительными системами автомобиля, как то: мультимедиа (аудиосистема/радио), круиз-контроль, управление бортовым компьютером и т. д., в зависимости от желания покупателя и фантазии автопроизводителя.

3. Замок зажигания или тренд последнего времени – кнопка включения зажигания и пуска/остановки двигателя

Ключ в замке может быть установлен в несколько положений, каждое из которых имеет определенное назначение. В одном положении включается питание всех вспомогательных электросистем, то есть ко всем потребителям подводится электричество – от аудиосистемы до освещения салона и стеклоподъемников (обычно данное положение называется АСС), а также происходит разблокировка рулевого колеса. Если повернуть ключ далее – в положение ON – включится система зажигания двигателя и начнется самодиагностика всех систем автомобиля (это обычно занимает 2-4 секунды).

В отличие от замка, кнопка не имеет фиксированных положений. Зачастую, чтобы включить зажигание, необходимо нажать на кнопку и отпустить в течение 1-2 секунд, а чтобы запустить двигатель надо будет нажать второй раз и удерживать эту же кнопку, пока двигатель не заведется. На автомобилях премиум-сегмента кнопку для пуска двигателя удерживать необязательно, на нее достаточно кратковременно нажать после включения зажигания.

Некоторые производители, отдавая дань спорту, устанавливают отдельно замок зажигания и отдельно кнопку пуска двигателя («привет» от Porsche).

4. Универсальные подрулевые переключатели

Эти переключатели наделены полномочиями по управлению системой внешнего освещения, указателями поворотов, очистителями и омывателями стекол. Иногда на рычагах переключателя появляются и дополнительные функции – все зависит от философии разработчика.

5. Педальный узел

Если коробка передач автоматическая (далее — АКП), то педали две: педаль тормоза (слева) и педаль акселератора (справа). Если коробка передач механическая (далее — МКП), то слева от педали тормоза можно обнаружить еще и педаль сцепления.

6. Центральная консоль

На ней обычно установлена панель облицовки рычага переключения передач (на автомобилях с МКП) или селектора выбора режима работы (на автомобилях с АКП). Центральная консоль также является поверхностью для размещения различных вспомогательных переключателей, дополнительных емкостей, пепельниц, подлокотника и прочего дополнительного оборудования. Иногда на автомобилях с АКП селектор как таковой отсутствует, вместо него на центральной консоли, на самом почетном месте, установлена шайба переключения режимов работы АКП.

Также на консоли может быть установлен рычаг стояночного тормоза (в разговорной речи — «ручник») или кнопка включения тормоза (если стояночный тормоз электромеханический).

Для заметки
Рычаг переключения передач/селектор режимов, в зависимости от конструкции, может располагаться по-разному: на центральной консоли, на центральной панели управления и на приборной панели под рулевым колесом.

7. Центральная панель управления (на сленге – «борода»)

Обычно на данной панели расположены переключатели и регуляторы системы вентиляции, отопления и кондиционирования (если таковой предусмотрен комплектацией). Также, как под копирку, автопроизводители размещают на этой панели головное устройство аудиосистемы (сленговое название — «голова»), со всеми регуляторами и переключателями. Здесь же монтируют экран мультимедийной системы, который по совместительству может выводить информацию системы навигации (в зависимости от комплектации автомобиля).

Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus

Автомобиль: устройство, конструкция

В фокусе внимания – конструкция автомобиля – системы и механизмы для работы транспорта, компоненты для размещения людей и грузов и устройство автомобиля (детали автомобиля). Остановимся на базовых терминах, основах автомобильных технологий.

Из  наших статей вы получите информацию по следующим темам:

• Устройство, конструкция автомобиля.
• Рама, кузов, шасси.
• Топливная эффективность, экологическая классификация.
• Устройство двигателя автомобиля.
• Электронные системы управления автомобилем.
• Топливная система.
• Бензиновые системы впрыска топлива.
• Дизельные системы впрыска топлива.
• Система охлаждения двигателя.
• Система смазки.
• Трансмиссия.
• Коробка передач.
• Сцепление.
• Карданный вал
• Подвеска.
• Рулевое управление.
• Тормозная система.

Материалы будут регулярно добавляться. Внимательно следите за нашим разделом «Статьи». Автомобильные технологии развиваются очень динамично. Если бы гению (первопроходцу серийных авто) в сфере автомобилестроения Генри Форду продемонстрировали современный транспорт, механизмы бы точно удивили его.  Впрочем, не нужно даже быть Генри Фордом. Можно просто было родиться во второй половине прошлого века или в начале нынешнего, а теперь удивляться настоящим чудесам, которые –повсюду. Среди этих чудес:

• Мехатронные системы (регулирования топливоотдачи двигателя, управления трансмиссией, силового управления навесным устройством, управления коробкой передач и сухим фрикционным сцеплением, антиблокировки тормозов автомобиля– ABS).
• Гидравлические системы (гидравлическая тормозная система— must have, гидравлическая система автовождения Trimble Autopilot).
• Системы навигации, включая как системы определения положения транспорта, так и системы дистанционного слежения за грузом.

Также современный транспорт немыслимо представить без электроники, технологий сетевого обмена. Кроме того, меняется сам подход к транспорту. Если ранее важно было просто создать эффективное средство передвижения, результативно использовать энергию топлива, современный производитель нацелен добиться максимально чистого выхлопа. По этой причине особое внимание уделяется модернизации систем контроля процессов воспламенения и горения топлива

Автомобильным инженерам, мехатроникам, механикам есть куда стремится при совершенствовании устройства автомобиля. Хорошо заработать в сфере транспортных технологий реально можно, но важно непрерывное желание для того, чтобы совершенствоваться (обучаться) и толковая начальная база. Да, любого мехатроника, электрика, механика оттачивает всегда практика, но формируют специалиста, прежде всего, именно уверенные знания автомобильных основ, конструкции, устройства автомобиля, его узлов и агрегатов.

Чтобы получить такие знания, главное иметь под рукой качественный источник для обучения. Представьте себе помещение в котором есть 4000 книг именно по транспортной тематике, при этом они обновляются почти каждый день и не надо рыскать в поисках нужного контента по просторам сети Интернет. И на практике такое «помещение» у вас легко может появится.

Это онлайн-платформа ELECTUDE. Причём это даже не просто комплексная база знаний по автомеханике, автоэлектрике, диагностике, но и площадка, с которой вы совершенно по-новому посмотрите на дистанционное обучение. Это не просто модный (а в этом году и вынужденный для многих) формат обучения. Это реальная возможность пошагово ликвидировать свои пробелы и отточить навыки посредством встроенного в систему виртуального тренажёра.

Конструкция автомобиля: от терминологии к отлаженной работе

Понятие «автомобиль» сочетает в себе два слова:

• Autos в переводе с греческого самостоятельность.
• Mobile (в переводе с французского – движение).

Сочетание, которое лучше всего отражает суть понятия. При этом «самостоятельность» и способность к «движению» требуют особенного контроля за безопасностью и надёжностью.

Для этого важно глубокое понимание всех взаимосвязей в работе автомобильных механизмов и систем. Задача производителей и специалистов в сфере ремонта – обеспечить узлам исправность, отлаженную работу. Это огромная ответственность, для которой нужны не только готовность к принятию решений, но и быстрое ориентирование в физических законах, особенностях техники.

Полезный совет

Нельзя выучиться автомобильной механике, электрике, мехатронике раз и навсегда. Учиться нужно каждый день. Единственное: у вас есть выбор – можно хаотично смотреть отдельные телевизионные программы, ролики в Интернете, читать новые учебники и публикации, а можно учиться пошагово (модульно), например, задействуя LMS ELECTUDE. Сначала вы, например, получаете максимальную «прокачку» по основам ДВС, затем «штудируете» бензиновые двигатели, потом проходите отдельные тренинги по оттачиванию конкретных навыков на встроенном тренажёре (он является важной составной частью платформы ELECTUDE).

Устройство автомобиля: агрегаты, узлы и детали

Любой автомеханик, электрик, мехатроник сталкивается с тремя понятиями «деталь», «узел» и «агрегат».

• Деталь автомобиля – это его неразъемная (изготовленная без применения сборки) конструктивная часть из однородного по структуре материала.p;
• Узлы – это объединение нескольких деталей. По факту – это уже сборочная единица. При этом, если совокупность из несколько деталей направлена на преобразование скорости, вида движения, мы имеем дело с механизмом. Характерные узлы – пневматичский цилиндр, обгонная муфта, наглядный же пример механизма – планетарный механизм. Иногда также можно встретиться с понятием «компонент». Этот термин актуален для автомобильной электрики. Типичный компонент – это, например, свеча зажигания.
• Агрегат— это объединение нескольких механизмов для решения какой-либо одной задачи.

Системы автомобиля

Взаимодействие узлов, механизмов создают систему. Какие системы бывают и для чего они служат?

Cистемы:

• Зажигания. Для формирования искры и воспламенения топлива в нужный момент времени, запуска мотора.
• Вспрыска (инжекторные системы). Для обеспечения вспрыска топлива.
• Впуска отработавших газов и контроля эмиссии вредных веществ. Для отвода отработавших газов из цилиндров двигателя, их охлаждения, а также снижения шума и токсичности газообразных веществ.
• Охлаждения. Для устранения риска перегрева деталей двигателя, а также охлаждения воздуха в системе турбонаддува, масла в смазочной системе, рабочей жидкости в АКП
• Питания. Для подачи топлива и питания двигателя, приготовления горючей смеси, хранения топлива и его последующей очистки.
• Управления. Для корректировки скорости, направления движения транспорта.
• Кондиционирования. Для создания и поддержания благоприятного микроклимата в салоне, кабине.
• Активной безопасности автомобиля. Для предотвращения аварийной ситуации. Их самые распространённые функции – антиблокировка тормозов, создание курсовой устойчивости, распределение тормозных усилий, экстренное торможение, обнаружение пешеходов, помощь при перестроении во время езды, помощь при подъёме, контроль за усталостью водителя, распознавание дорожных знаков.
• Зарядки. Для питания электрического оборудования двигателя.
• Охлаждения и смазки. Для защиты двигателя. Среди базовых функций —регулирование рабочей температуры, уменьшение трения между двигателем и сопрягаемыми деталями. Также система смазки помогает защитить детали от коррозии.
• Торможения. Для уменьшения скорости и создания тормозного момента – остановки авто, удержания автомобиля на месте длительное время.
• Компьютерные системы – «менеджеры» и специалисты в области «мониторинга», которые непосредственно взаимодействуют с электрическими/электронными схемами.;
• Топливная система. Для обеспечения горючим топливо-воздушной смеси. Именно топливная система необходима для питания двигателя.
• Система привода. Для передачи мощности от двигателя непосредственно к колесам.

Создание и совершенствование автомобильных систем является главной заботой производителей.

Специалистам СТО, напротив, часто приходится решать противоположную задачу: разбирать агрегат на узлы, узел на детали. Впрочем, обратная сборка деталей, узлов – это также типичная процедура технического обслуживания транспортного средства.

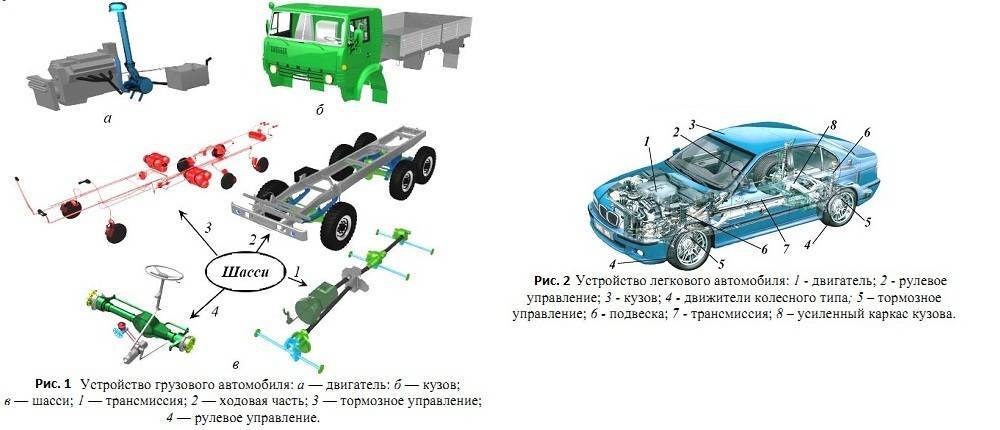

На рисунке ниже представлено устройство автомобиля:

Каждый будущий диагност должен уверенно знать названия и расположение узлов автомобиля. Более того, он должен соотносить их с основными «автономинаций»:

• Кузов– основание транспортного средства и его внешнее обрамление. Может быть несущей системой или отдельным элементом.
• Рама – ограждение транспортного средства. Иногда можно встретить название каркас. Подробнее о кузове и раме вы узнаете в статье «Рама, кузов и шасси», которая выйдет уже совсем скоро.
• Двигатель – (дословно с немецкого – приводящий в движение). Механизм, который преобразует энергию тепла, вспышки топлива в механическую работу, обеспечивает транспортное средство эффективной мощностью.
• Подвеска. Cлужит для обеспечения контакта шины с дорожным полотном.
• Рулевое управление. Cлужит для управления автомобилем.
• Вспомогательное оборудование и системы безопасности – повышают комфорт, обеспечивают безопасность и удобство управления автомобилем и его системами.

Машина | Британика

простые машины

Просмотреть все средства массовой информации

Ключевые люди:

Оливер Эванс
Сэр Марк Изамбард Брюнель
Элмер Амброуз Сперри
Иоганн Георг Бодмер
сэр Ричард Аркрайт

Похожие темы:

ускоритель частиц
Часы
робот
осциллограф
телесуфлер

См. весь связанный контент →

машина , устройство с уникальным назначением, которое увеличивает или заменяет усилия человека или животного для выполнения физических задач. В эту широкую категорию входят такие простые устройства, как наклонная плоскость, рычаг, клин, колесо и ось, шкив и винт (так называемые простые машины), а также такие сложные механические системы, как современный автомобиль.

Работа машины может включать преобразование химической, тепловой, электрической или ядерной энергии в механическую или наоборот, или ее функция может заключаться просто в изменении и передаче сил и движений. Все машины имеют вход, выход и преобразующее или модифицирующее и передающее устройство.

Машины, которые получают входную энергию из природного источника, такого как потоки воздуха, движущаяся вода, уголь, нефть или уран, и преобразуют ее в механическую энергию, известны как первичные двигатели. Первичными двигателями являются ветряные мельницы, водяные колеса, турбины, паровые двигатели и двигатели внутреннего сгорания. В этих машинах входы различаются; выходы обычно представляют собой вращающиеся валы, которые можно использовать в качестве входов для других машин, таких как электрические генераторы, гидравлические насосы или воздушные компрессоры. Все три последних устройства можно отнести к генераторам; их выходы электрической, гидравлической и пневматической энергии могут использоваться в качестве входов для электрических, гидравлических или пневматических двигателей. Эти двигатели можно использовать для привода машин с различной мощностью, например машин для обработки материалов, упаковки или транспортировки, или таких устройств, как швейные и стиральные машины. Все машины последнего типа и все другие, которые не являются ни первичными двигателями, ни генераторами, ни двигателями, могут быть отнесены к операторам. В эту категорию также входят всевозможные инструменты с ручным управлением, такие как счетные машины и пишущие машинки.

В некоторых случаях машины всех категорий объединяются в одну единицу. В дизель-электрическом локомотиве, например, дизельный двигатель является первичным двигателем, который приводит в действие электрогенератор, который, в свою очередь, подает электрический ток на двигатели, приводящие в движение колеса.

Викторина «Британника»

Машиностроение и производство

Компоненты машин в автомобиле

Как часть введения в компоненты машин, некоторые примеры, поставляемые с автомобилем, представляют ценность. В автомобиле основной проблемой является использование взрывного эффекта бензина для обеспечения мощности для вращения задних колес. Взрыв бензина в цилиндрах толкает поршни вниз, а передача и преобразование этого поступательного (линейного) движения во вращательное движение коленчатого вала осуществляется шатунами, которые соединяют каждый поршень с кривошипами, которые являются частью коленчатого вала. . Комбинация поршня, цилиндра, кривошипа и шатуна известна как кривошипно-ползунковый механизм; это широко используемый метод преобразования поступательного движения во вращение (как в двигателе) или вращения в поступательное движение (как в насосе).

Для подачи бензино-воздушной смеси в цилиндры и выпуска отработавших газов используются клапаны; они открываются и закрываются заклиниванием кулачков (выступов) на вращающемся распределительном валу, который приводится в движение от коленчатого вала шестернями или цепью.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.

Подписаться сейчас

В четырехтактном двигателе с восемью цилиндрами коленчатый вал получает импульс в какой-то точке по его длине каждую четверть оборота. Чтобы сгладить влияние этих прерывистых импульсов на частоту вращения коленчатого вала, используется маховик. Это тяжелое колесо, прикрепленное к коленчатому валу, своей инерцией противостоит и смягчает любые колебания скорости.

Поскольку развиваемый им крутящий момент (крутящая сила) зависит от его скорости, двигатель внутреннего сгорания не может быть запущен под нагрузкой. Чтобы автомобильный двигатель можно было запустить в ненагруженном состоянии, а затем подключить к колесам без остановки, необходимы сцепление и трансмиссия. Первый устанавливает и разрывает связь между коленчатым валом и трансмиссией, а второй с конечными шагами изменяет соотношение между входной и выходной скоростями и крутящими моментами трансмиссии. На пониженной передаче выходная скорость низкая, а выходной крутящий момент выше, чем крутящий момент двигателя, поэтому автомобиль можно начать движение; на высокой передаче автомобиль движется со значительной скоростью, а крутящий момент и скорость равны.

Оси, к которым крепятся колеса, содержатся в картере заднего моста, который закреплен на задних рессорах, и приводятся в движение от трансмиссии приводным валом. Когда автомобиль движется и пружины изгибаются в ответ на неровности дороги, корпус перемещается относительно трансмиссии; чтобы обеспечить это движение, не мешая передаче крутящего момента, к каждому концу приводного вала прикреплен универсальный шарнир.

Приводной вал перпендикулярен задним мостам. Прямоугольное соединение обычно выполняется с помощью конических зубчатых колес, имеющих такое передаточное отношение, что оси вращаются со скоростью от одной трети до одной четвертой скорости приводного вала. Корпус заднего моста также содержит дифференциальные шестерни, которые позволяют обоим задним колесам приводиться в движение от одного источника и вращаться с разными скоростями при повороте.

Как и все движущиеся механические устройства, автомобили не могут избежать воздействия трения. В двигателе, трансмиссии, картере заднего моста и всех подшипниках трение нежелательно, так как оно увеличивает мощность, требуемую от двигателя; смазка уменьшает, но не устраняет это трение. С другой стороны, трение между шинами и дорогой, а также в тормозных колодках делает возможным сцепление и торможение. Ремни, приводящие в движение вентилятор, генератор и другие аксессуары, зависят от трения. Трение также полезно при работе сцепления.

Некоторые из упомянутых выше устройств встречаются в машинах всех категорий, собранных множеством способов для выполнения всех видов физических задач. Функция большинства этих основных механических устройств заключается в передаче и изменении силы и движения. Другие устройства, такие как пружины, маховики, валы и крепежные детали, выполняют дополнительные функции.

Машина может быть дополнительно определена как устройство, состоящее из двух или более устойчивых, относительно ограниченных частей, которые могут служить для передачи и изменения силы и движения для выполнения работы. Требование, чтобы части машины были прочными, подразумевает, что они способны выдерживать приложенные нагрузки без отказа или потери функции. Хотя большинство деталей машин представляют собой твердые металлические тела подходящих пропорций, также используются неметаллические материалы, пружины, органы давления жидкости и натяжные органы, такие как ремни.

Ограниченное движение

Наиболее отличительной характеристикой машины является то, что части взаимосвязаны и направляются таким образом, что их движения относительно друг друга ограничены. По отношению к блоку, например, поршень поршневого двигателя вынужден двигаться цилиндром по прямой траектории; точки на коленчатом валу ограничены коренными подшипниками для перемещения по круговым траекториям; никакие другие формы относительного движения невозможны.

На некоторых машинах детали закреплены только частично. Если части соединены между собой пружинами или фрикционными элементами, траектории частей относительно друг друга могут быть фиксированными, но на движения частей может влиять жесткость пружин, трение и массы частей.

Если все части машины представляют собой сравнительно жесткие элементы, прогибы которых под нагрузкой пренебрежимо малы, то закрепление можно считать полным и можно изучать относительные движения частей без учета вызывающих их сил. Например, для заданной частоты вращения коленчатого вала поршневого двигателя можно рассчитать соответствующие скорости точек на шатуне и поршне. Определение перемещений, скоростей и ускорений частей машин при заданном входном движении составляет предмет кинематики машин. Такие расчеты можно производить без учета действующих сил, поскольку движения ограничены.
