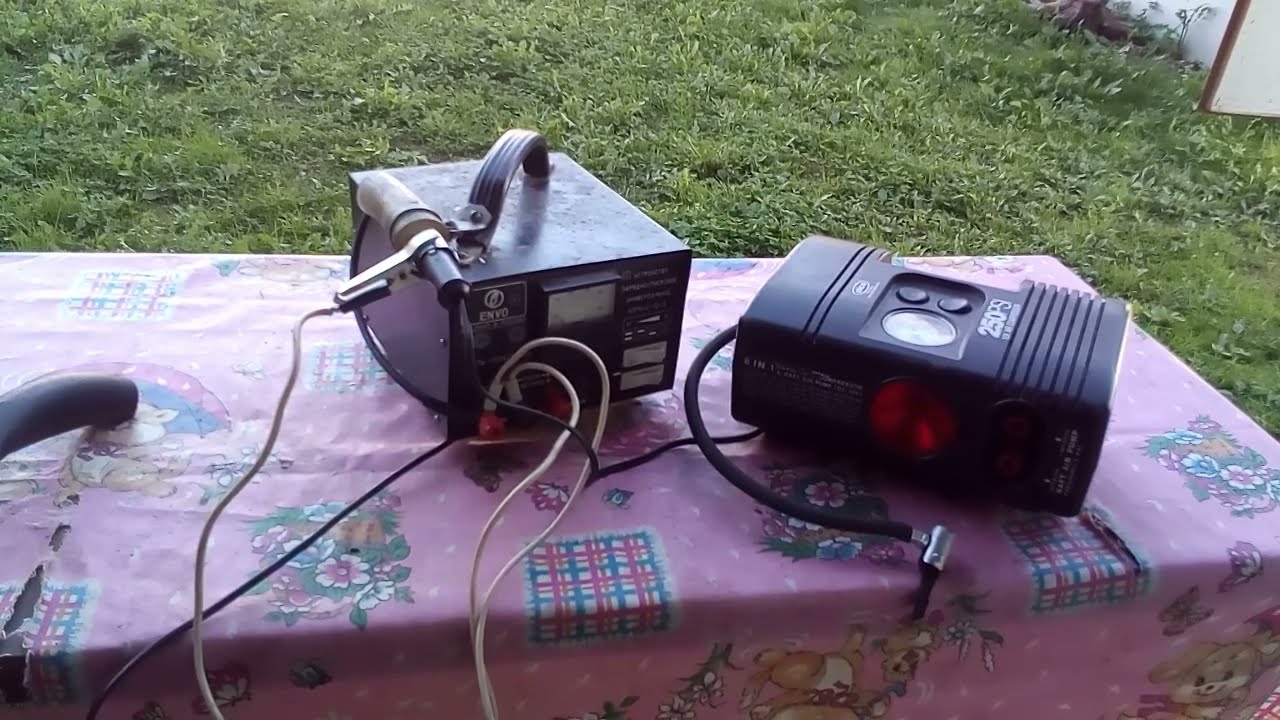

Как соединить автокомпрессор с сетью в 220В? — Треп

Бытовой компрессор SAC-180 | ОФИЦИАЛЬНЫЙ САЙТ BERKUT: АВТОМОБИЛЬНЫЕ КОМПРЕССОРЫ И АКСЕССУАРЫ БЕРКУТ

Вернуться к модельному ряду »

Этот универсальный безмасляный компрессор используется для работы с различными пневмоаксессуарами и инструментами. Модель обладает эргономичным дизайном. Вместительный карман с легкостью вмещает шланг, пистолет и все аксессуары — удобно хранить и перевозить. Подключается компрессор в розетку 220 Вольт. Для работы с колесами достаточно подключить пистолет для накачки с высокоточным манометром к длинному воздушному шлангу с быстроразъёмным соединением и можно накачивать шины любого транспортного средства: автомобиля, велосипеда, грузового транспортного средства. При помощи этого же пистолета можно проверить давление и подкачать расширительный бачок в системе водоснабжения загородного дома.

Присоединив к шлангу нужный пневмоинструмент, можно красить, забивать скобы и т.п. Дополнительно в комплект идет большое количество различных штуцеров, насадок и переходников, например, для накачки матрацев, бассейнов и спортивных мячей. А специальная насадка позволит собрать продувочный пистолет, с помощью которого можно продуть и очистить труднодоступные места от грязи, пыли и нагара. Кроме того, компрессор SAC-180 укомплектован специальным резьбовым адаптером для подключения к водопроводу, при помощи которого можно продуть всю поливочную магистраль перед консервацией на зимний период, чтобы остатки воды не замерзли и не повредили водопровод.

Универсальный многофункциональный воздушный компрессор SMART POWER SAC-180 найдет свое место в любом гараже!

98990000

просмотров YouTube

СПЕЦИФИКАЦИЯ

Рекомендованная розничная цена

8 600,00 руб

220 Электропроводка воздушного компрессора 240 В

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Общие сведения о проводах заземления для цепей 220/240 В
Электрические вопросы: Куда подсоединить белый нейтральный провод на вспомогательной панели воздушного компрессора на 220 В?

• • Я добавил дополнительную панель в главный блок предохранителей.

• У меня к вспомогательной панели идут 4 провода.
• Судя по вашей электрической схеме, я уверен, что эта часть в порядке.
• Переключаю сушилку с 3-х проводной на 4-х проводную, это просто.

Мой конкретный вопрос:

• У меня есть воздушный компрессор на 220 вольт, который имеет только три провода.
• Подключать белую нейтраль к нейтральной шине или к шине заземления на дополнительной панели?

Я думал, что если случится что-то плохое, нейтральная ставка будет безопаснее, но я получаю смешанные ответы из других источников.
Спасибо за помощь, Брэд.

Этот вопрос по электропроводке поступил от Брэда, мастера на все руки из Эндикотта, Нью-Йорк.

Дополнительные комментарии: Отлично.

Ответ Дэйва: Спасибо за вопрос по электропроводке, Брэд.

Подключение воздушного компрессора на 220 В

Применение: электрическая схема воздушного компрессора на 220 В с тремя проводами.
Уровень мастерства: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять лицензированным подрядчиком по электротехнике или сертифицированным электриком.
Необходимые инструменты: ручные инструменты для электриков и тестер напряжения.
Приблизительное время: зависит от личного опыта, умения работать с инструментами и наличия доступа к контуру воздушного компрессора и электрической соединительной коробке.
Меры предосторожности: определите цепь воздушного компрессора, выключите ее и пометьте примечанием, прежде чем работать с проводкой воздушного компрессора на 220 вольт.

Схема подключения воздушного компрессора на 240 В

• Размер цепи воздушного компрессора
  Размер контура зависит от размера воздушного компрессора и номинальной мощности двигателя. В руководстве по эксплуатации воздушного компрессора будет указан требуемый источник питания. Для большинства больших воздушных компрессоров потребуется специальный контур. Выделенная цепь обеспечит достаточную мощность для устройства и предотвратит срабатывание цепи, которая используется совместно с другим оборудованием или инструментами.
• Провод заземления воздушного компрессора 220 В
  Брэд, я понимаю ваши мысли, и многих это сбивает с толку. Дело в том, что при стандартном двигателе на 240 вольт для такого оборудования, как воздушный компрессор, всего два изолированных провода на 220/240 вольт и один отдельный провод на массу.

Нейтральный провод и цепь оборудования на 220/240 В

• Для этого типа оборудования на 220 В нулевой провод не требуется.
• Новые цепи на 240 В для кухонного оборудования, такого как плиты и сушилки для прачечных, требуют отдельного изолированного нейтрального провода и отдельного провода заземления, поскольку эти новые устройства имеют цепи управления на 120 В.
• Это еще не относится к воздушным компрессорам на 220/240 вольт.
• С появлением новых цепей управления практически для всего это может измениться.
• Провод заземления воздушного компрессора подключается к отдельной клеммной колодке заземления, соединенной с заземлением электрической системы.
• Как и в случае с любой электрической цепью, при правильной установке заземляющий провод является наиболее важным проводом цепи, поскольку он помогает защитить оборудование и пользователя в случае короткого замыкания или электрической неисправности.

Каталожный номер: Переключатель воздушного компрессора: 220 В, 20 А, 2-полюсный
Например, я обнаружил, что двухполюсный переключатель на 20 А, 220 В очень хорошо работает в качестве переключателя включения/выключения для воздушных компрессоров, как описано в этой электрической схеме. проект.

Подробнее об электропроводке воздушного компрессора на 220 В

Как установить подпанель Электропроводка Электрическая сервисная панель

Цепи электропроводки дома и автоматические выключатели
В этой статье рассматриваются общие 120 вольт и Схемы электропроводки дома на 240 вольт и установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Электрические провода для домашней электропроводки

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с информацией о кодах электрических проводов служит в качестве руководства по выбору.

Схема электропроводки 220 В

Электропроводка Электрическая розетка 220 В
Домашняя электропроводка включает розетки 110 В и 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

Бытовые автоматические выключатели и плавкие предохранители

Бытовые автоматические выключатели

Руководство по бытовым автоматическим выключателям и тому, как они работают для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Коды электропроводки

Коды бытовой электротехники

Кодексы электротехники Справочник, содержащий электрические коды для электромонтажа электрической цепи воздушного компрессора.

Вам также может быть полезно:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Подключение воздушного компрессора на 220 В

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях для домашней электропроводки
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Руководство по установке контура воздушного компрессора на 220 В
Электрика Вопрос: Я устанавливаю контур воздушного компрессора в своей мастерской.

• Моя мастерская настроена на 3 фазы 220 вольт.
• My Lift и воздушный компрессор подключены к однофазному напряжению 220 вольт.
• Как я могу заставить это работать? Могу ли я просто подключить его или нет?

Этот вопрос по электропроводке поступил от Кевина, мастера на все руки из Сакраменто, Калифорния.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Кевин.

Как установить контур воздушного компрессора на 220 В

Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполняется лицензированным электриком или подрядчиком по электротехнике. Работа в электрических щитах не рекомендуется для домовладельцев, неопытных людей или не электриков.
Необходимые инструменты: базовая сумка для электриков, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и устанавливать электропроводку 220 вольт.
Меры предосторожности: определите главную цепь панели, выключите ее и пометьте примечанием, прежде чем работать с проводкой или устанавливать проводку на 220 вольт и автоматический выключатель.
Примечание. Установка дополнительной цепи на 220 В для воздушного компрессора или другого оборудования должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

ВАЖНО: не все трехфазные электрические сети одинаковы

Трехфазные панели и колебания напряжения

• Существует несколько типов трехфазных электрических сетей, вот несколько типичных примеров:
  • 120/208 В, 3 фазы, 4 провода.
  • 120/240 В, 3 фазы, 4 провода.
  • 277/480 В, 3 фазы, 4 провода.

Если электроснабжение вашей мастерской 120/240 В, 3 фазы, 4 провода, то однофазный воздушный компрессор и подъемник на 220 В будут нормально работать после установки надлежащей цепи.

ПРИМЕЧАНИЕ : Большинство оборудования и электрических цепей переменного тока на 220 и 240 В в основном одинаковы, только номенклатура указывается по-разному.

1. Для воздушного компрессора и подъемника потребуется отдельная 2-полюсная цепь 220 В.
2. Величина силы тока цепи будет зависеть от мощности двигателя, которая будет указана на паспортной табличке оборудования при монтаже проводки электрической цепи.
3. Потребуются разъединители цепей, которые должны соответствовать руководству по установке производителя и местным электротехническим нормам и правилам для вашей конкретной области.

Электрические требования к двигателю воздушного компрессора

В данном случае разница между однофазным напряжением 220 В и трехфазным напряжением 220 В составляет всего один провод цепи. Это может показаться запутанным, однако в этом случае цепь 220 вольт состоит из двух изолированных проводов цепи для 220 вольт и одного провода заземления оборудования, всего три провода.

Однофазное напряжение 220 В и трехфазное напряжение 220 В

• Если бы ваш воздушный компрессор имел трехфазное питание 220 В, то цепь состояла бы из трех изолированных проводов для напряжения 220 В (измерение между фазами) и одного провода заземления оборудования для всего четыре провода.
• Калибр или размер провода будет определяться требуемой силой тока в цепи, указанной оборудованием.
• Если ваша мастерская находится в промышленной зоне, убедитесь, что трехфазная панель не имеет так называемой стойки Stinger или High Leg.
• Здесь одна из входящих линий питания имеет 220 вольт вместо 110 вольт.
• Эти виды услуг редки, однако они все еще существуют в некоторых промышленных местах.

Подробнее о проводке электрических цепей

Основные схемы электропроводки дома

Цепи электропроводки дома и автоматические выключатели

• В этой статье рассматриваются распространенные схемы 120 В и 240 В. схемы вольтовой электропроводки дома.
• Установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Проводка цепи

Проводка электрической цепи

• Взгляните на общую электрическую проводку:
  • Цепи 120 вольт
  • Цепи 240 В

Цепи электропроводки дома и автоматические выключатели

• Установка и определение типов и величин силы тока, используемых в большинстве домов.

Электрические автоматические выключатели

Бытовые электрические автоматические выключатели

• Руководство по домашним электрическим автоматическим выключателям и тому, как они работают для защиты вашей электропроводки.
• При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Схема электропроводки 220 В

Электропроводка Электрическая розетка 220 В

• Домашняя электропроводка включает в себя розетки 110 В, розетки 220 В и общие розетки место в каждом доме. Посмотрите, как подключены электрические розетки для дома.
