Асинхронные Электродвигатели серии А4 с короткозамкнутым ротором

Асинхронные электродвигатели А4 с короткозамкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения вала: вентиляторов, насосов, дымососов и другого оборудования. Специальные модификации электродвигателей А4 адаптированы для использования в составе регулируемого привода промышленных механизмов.

Универсальные электродвигатели серии А4 производятся в широком спектре параметров мощности и габаритных размеров. Особенности электродвигателей популярной серии:

Продолжительный режим работы S1;

Литая обмотка короткозамкнутого ротора;

Высокопрочная изоляция обмотки статора класса нагревостойкости F, обеспечивающая стабильную работу двигателя до 20 лет интенсивной эксплуатации;

Способ охлаждения: ICA 01;

Степень защиты корпуса IP23;

Степень защиты коробки выводов IP44;

Улучшенная конструкция подшипниковых узлов.

Доступна возможность модернизации двигателя на месте эксплуатации для перехода от защищенного исполнения к закрытому (отIP23 к IP54), при условии снижения мощности на одну ступень. Доступна поставка двигателей, оснащенных принудительной вентиляцией. Для крепления шести выводных концов обмотки статора, соединенной в звезду, применяются 4 прочных изолятора. У нас можно купить асинхронный электродвигатель А4 необходимой мощности по оптимальной цене для надежного оснащения эксплуатируемых промышленных механизмов.

ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ С КОРОТКОЗАМКНУТЫМ РОТОРОМ СЕРИИ А4 6000В, 50ГЦ

Степень защиты IP23			Способ охлаждения ICO1
Форма исполнения IM1001			Режим работы S1
№ п/п	Тип двигателя	Мощн., кВт	Частота, об/мин	КПД, %	Коэфф-т мощн.	M_max /M_nom	Максим. доп. GD₂, кг*м₂	Масса, кг
1	А4-400Х-4У3	500	1500	94,7	0,88	2,3	920	2070
2	А4-400У-4У3	630	1500	95,2	0,88	2,3	1120	2290
3	А4-450Х-4У3	800	1500	95,2	0,88	2,0	1200	2580
4	А4-450У-4У3	1000	1500	95,5	0,89	2,1	1400	2890
5	А4-450У-4ВУ3	1000	1500	95,5	0,89	2,1	1400	3000
6	А4-400ХК-6У3	315	1000	93,6	0,85	2,0	1200	1960
7	А4-400Х-6У3	400	1000	94,0	0,86	2,0	1400	2110
8	А4-400У-6У3	500	1000	94,4	0,86	2,0	2400	2320
9	А4-450Х-6У3	630	1000	94,7	0,86	1,9	2800	2620
10	А4-450У-6У3	800	1000	94,5	0,86	1,9	3400	2940
11	А4-400Х-8У3	250	750	93,0	0,81	1,9	2000	2080
12	А4-400У-8У3	315	750	93,4	0,82	1,9	2400	2280
13	А4-450УК-8У3	500	750	94,2	0,83	1,8	5200	2790
14	А4-450Х-8У3	400	750	93,8	0,82	1,9	3200	2540
15	А4-450У-8У3	630	750	94,5	0,83	1,9	6000	3070
16	А4-400Х-10У3	200	600	92,0	0,76	1,9	2000	2050
17	А4-400У-10У3	250	600	92,5	0,77	1,9	3200	2250
18	А4-450Х-10У3	315	600	93,0	0,82	1,9	4800	2450
19	А4-450У-10У3	400	600	93,4	0,82	1,8	6000	2690
20	А4-450Х-12У3	250	500	92,2	0,76	1,8	7600	2570
21	А4-450У-12У3	315	500	92,7	0,77	1,8	10000	2790

ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ С КОРОТКОЗАМКНУТЫМ РОТОРОМ СЕРИИ А4 10000В, 50ГЦ

№ п/п	Тип двигателя	Мощ. , кВт	Частота об/мин	КПД, %	Коэфф-т мощн.	M_max /M_nom	Максим. доп. GD₂, кг*м₂	Масса, кг
1	А-315-10-1500У3	315	1500	92,3	0,84	2,3	3000	2410
2	А4-400-10-1500У3	400	1500	92,7	0,84	2,1	—	2400
3	А4-85/43-4У3	630	1500	94,5	0,87	2,2	800	2880
4	А4-85/49-4У3	800	1500	94,9	0,88	2,2	1000	3080
5	А4-85/49-4Т3	630	1500	94,0	0,87	2,5	800	2990
6	А4-85/54-6У3	630	1000	94,4	0,84	2,2	3200	3130
7	А4-85/50-6У3	500	1000	94,2	0,83	2,4	3000	3020
8	А4-85/62-8У3	500	750	94,1	0,80	2,2	6000	3290

Звоните нам по телефону (812) 380-84-72, +7 (812) 380-84-32,
или пишите на E-mail: info@rem-po. ru

Устройство асинхронных электродвигателей | Бесплатные дипломные работы на DIPLOMKA.NET

Асинхронные двигатели по конструкции бывают двух основных типов: с короткозамкнутым ротором и с фазным ротором (их также называют двигателями с контактными кольцами). Статоры этих двигателей одинаковые.

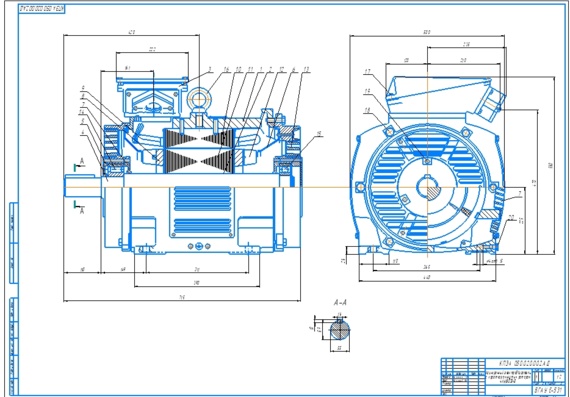

Двигатель с короткозамкнутым ротором состоит из следующих основных узлов; статора, ротора, переднего и заднего подшипниковых щитов, вентилятора, коробки выводов.
Сердечник статора, представляющий собой полый цилиндр, набирается из отдельных листов, которые штампуют из электротехнической стали толщиной 0,5 мм. Перед сборкой листы изолируют путем оксидирования или лакирования, иногда используют сталь с изоляционным покрытием. На внутренней поверхности статора выштамповывают пазы, в которые укладывают обмотку.
Сердечник статора закрепляется в корпус. Сердечник ротора также собирают из листов электротехнической стали. В короткозамкнутых роторах применяют полузакрытые или закрытые пазы овальной, прямоугольной или фигурной формы (рисунок 2). Сердечник ротора напрессовывается на вал ротора и закрепляется шпонкой, накаткой или с помощью переходной втулки.

Рисунок 2 – Формы пазов роторов асинхронных электродвигателей:
а — г — глубокие; д — з — фигурные
Обмотка ротора выполняется в виде беличьей клетки, она является короткозамкнутой и никаких выводов не имеет. Клетка состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов двумя кольцами (рисунок 3). Стержни обмотки вставляют в пазы сердечника ротора без изоляции. В двигателях до 100 кВт обмотка ротора выполняется заливкой пазов расплавленным алюминием. Одновременно заливаются и замыкающие кольца с вентиляционными крыльями, которые необходимы для лучшего охлаждения двигателя. В замыкающих кольцах с обеих сторон сердечника ротора расположены пазы для крепления балансировочных грузов.
В подшипниковых щитах имеются центральные отверстия для размещения роликового (со стороны выводного конца вала) и шарикового (с другой стороны) подшипников. В двигателях малой мощности устанавливают два шариковых подшипника.
На станине сделано отверстие с резьбой, в которое закручивают болт для соединения шины заземления. На конце вала находится шпонка для крепления полумуфты.
Охлаждение двигателя осуществляется вентилятором, установленным снаружи на конце вала, и вентиляционными лопатками (крыльями), отбрасывающими воздух на лобовые части обмотки статора. Поток воздуха направляется кожухом вдоль внешней поверхности станины с ребрами. Кожух крепится к щиту двигателя винтами и имеет в торцевой части отверстия, через которые засасывается воздух.

Рисунок 3 – Короткозамкнутый ротор асинхронного двигателя с алюминиевой литой клеткой:
1 — вал; 2 — торцевые замыкающие кольца; 3 — вентиляционные лопатки; 4 — стержень; 5 — сердечник
Коробка выводов находится сверху двигателя и может быть повернута в положение, удобное для соединения с питающим кабелем через сальник.
В верхней части станины закручен рым-болт, предназначенный для подъема и монтажа двигателя.
Станину крепят к фундаменту с помощью лап, которые имеют отверстия под крепежные болты. Лапы отлиты как одно целое со станиной.
По степени защиты и способу охлаждения асинхронные двигатели с короткозамкнутым роторам выпускаются в трех исполнениях: IP23, IP44. IP54. В машинах IP23 охлаждение осуществляется лопатками, отлитыми вместе с короткозамыкающими кольцами ротора, а в машинах IP44, IP54 — с помощью вентилятора.
