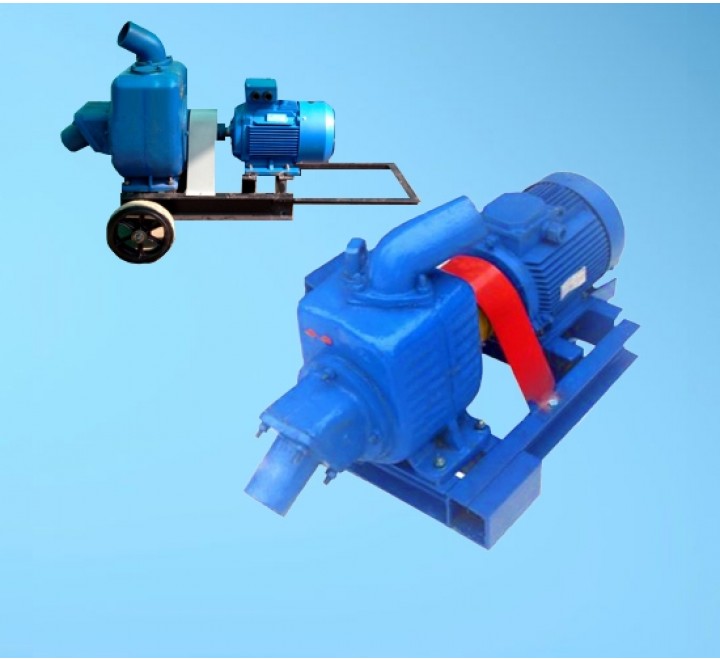

Насос АНС-60 дренажный самовсасывающий

1 — патрубок всасывающий, 2
— кланан;3 — корпус клапана: 4 — кольцо;
5 — пробка сливного отверстия; 6 — колесо рабочее; 7 — вал; 8 — опора; 9 -
манжеты резиновые; 10 — корпус насоса; 11 — патрубок
нагнетательный; 12. — подшипник; 13 — пробка заливного отверстия.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Насосы
самовсасывающие: НС-60 и агрегаты самовсасывающие на их основе: АНС-60. АНС-60Б(Д)
предназначены для подачи воды и других неагрессивных жидкостей, имеющих сходные
с водой свойства по вязкости и химической активности, водородным показателям pH
от 7 до 9 (шлак, песок и др. твердые включения массовой концентрацией до 10 %,
максимальной крупностью до 5 см и микротвердостыо (до 6,5 Гпа) температурой не
выше 50° С. Агрегаты НЕ предназначены для перекачивания морской воды, горючих
легковоспламеняющихся и агрессивных жидкостей.

Характеристика перекачиваемой среды:
плотность гидросмеси, кг/куб. м	До 1250
температура, С	от +5 С до + 50
содержание твердых частиц, %	не более 10
max величина твердых частиц, мм	не более 1

Они
могут применяться в различных отраслях промышленности и строительстве, на
транспорте и в сельском хозяйстве, а также для водоснабжения, если условия
работы соответствуют технической характеристике насоса.

Устройство и
принцип работы.

Дренажный насос АНС60 — горизонтальные, самовсасывающие,
одноступенчатые

центробежные со встроенным обратным клапаном
электронасосы и с камерным входом.

Камерный вход обеспечивает самовсасывание насосу.

Привод
насоса АНС-60

осуществляет электродвигатель или двигатель внутреннего сгорания
(бензиновый двигатель типа УД-2М или УД-2М1) через упругую муфту. Насос и двигатель установлены на раме в виде
салазок или на колесной тележке.

В
качестве электрического привода используют асинхронные электродвигатели
общепромышленного исполнения типа АИР.

Корпус
и проточная часть изготовлены из чугуна.

Вал насоса — сталь 30X13.

Уплотнение
вала — манжетное.

Насосы
типа НС 60 и АНС-60 состоят из
центробежного самовсасывающего насоса. На валу насоса устанавливается муфта с
резиновым вкладышем для соединения с электродвигателем. Муфта входит в комплект
поставки насоса. Полумуфта, устанавливаемая на вал электродвигателя,
поставляется потребителю без обработанного посадочного отверстия.

Конструктивная
схема центробежного самовсасывающего насоса показана на рис. 2. Вал 7 с рабочим
колесом 6 установлен в опоре 8 на двух подшипниках и представляет собой
сборочную единиц) — блок рабочего колеса, который устанавливается в корпусе
насоса 10.

Во избежание подсоса воздуха во всасывающую камеру корпуса насоса и
попадания воды в подшипниковый узел, на валу установлены резиновые манжеты 9.
Кроме того, для защиты подшипникового узла от просачивающейся через манжеты
воды, в опоре выполнено дренажное отверстие с выходом наружу.

В
передней части насоса

находится закрепленный на ею корпусе блок клапана,
состоящий

из всасывающего патрубка 1, клапана 2, корпуса клапана 3. Между
корпусами клапана и насоса установлено сменное кольцо 4. Замена его
производится по мере износа (при ухудшении характеристики насоса из-за
увеличения зазора между кольцом и рабочим колесом).

Сверху
на корпусе насоса крепится напорный патрубок 11. Заливное отверстие
герметически закрыто резьбовой пробкой. В передней части насоса ниже корпуса
клапана расположено сливное отверстие, закрытое резьбовой пробкой 5.

Принцип
работы насоса

заключается в том, что при вращении рабочего колеса происходит
интенсивное перемешивание воды в спиральной и напорной камерах, соединенных
между собой отверстиями, с выделением в атмосферу воздуха, поступающего из
всасывающего рукава По мере его выделения во всасывающем рукаве создается
разряжение, и откачиваемая вода поднимается по рукаву. Так происходит процесс
самовсасывания. При заполнении всасывающего рукава водой процесс самовсасывания
заканчивается и начинается перекачивание воды.

Агрегаты
насосные (рис. 3) состоят

из насоса самовсасывающего и двигателя (АНС-60,
АНС-130,С-569М — с электродвигателем; АНС-60Б(Д), АНС-130Б(Д), С-569МБ(Д) — с
двигателем внутреннего сгорания), смонтированные на стальной сварной раме и
соединенные между собой посредством упругой муфты.

При
компоновке насосов НС-60, АНС-130, С-56М рекомендуется применять
электродвигатели или двигатели бензиновые и дизельные с частотой вращения и
мощностью не менее, чем указано в таблице 1.

Для
насосов с приводом от электродвигателя рекомендуется применять

для
НС-60; НС-130:

— пускатель — ПМЕ-222-УЗ;

— кабель — ПВГ-3×2.5-660;

— провод-ПВШ-1,5-660. дляС-569М:

— пускатель — ПАЕ-322-УЗ;

— кабель-ВВГ-Зх 10-660;

— провод-ПРГИ-1,5-660.

Насосы
рекомендуется устанавливать на жесткой раме.

При
установке двигателя и насоса на раму необходимо отрегулировать соосность валов

насоса и двигателя с помощью накладок.

Допускаемая
несоосность не должна превышать 0.5 мм. Несносность валов можно определить
путем измерения радиального смещения наружной поверхности одной полумуфты
относительно другой.

Перед
пуском нового

или долго наработавшего насоса осмотреть его, проверить наличие
смазки в подшипниковой полости опоры. Проверить вращение вала насоса: он должен
свободно вращаться от руки.

Насос
установить и надежно закрепить в горизонтальном положении. Это важно для
нормальной работы привода.

Насос
необходимо установить

как можно ближе к источнику воды.

При
подключении электродвигателя к сети через магнитный пускатель, проверить
направление вращения вала. Оно должно быть по часовой стрелке, если смотреть со
стороны двигателя.

Перед
пуском насоса необходимо:

— подсоединить всасывающие и напорные
рукава, надежно затянуть их хомутами (подсос воздуха отрицательно влияет на
время самовсасывания и на производительность насосного агрегата).

— проверить наличие воды в корпусе насоса
(при необходимости залить и плотно завернуть пробку поз. 13 рис.2).

— запустить двигатель (в течение трех-пяти
минут происходит процесс самовсасывания, затем начинается подача воды).

— во время работы не допускать перегибов
рукавов, работы без фильтра, попадания воды

на двигатель, вибрации агрегата и
посторонних стуков в насосе.

При
продолжительной работе

насосного агрегата с перегибом напорного рукава или при
полном его перекрытии, вода в корпусе насоса может нагреться до кипения, что
может привести к перекрытию обратного клапана паром. В этом случае необходимо
охладить корпус насоса, налив в него холодной воды, и расправить напорный
рукав.

В
холодное время года

при прекращении работы слить воду из рукавов и корпуса
насоса. Возможны случаи, когда оставшаяся и замершая в насосе вода, не
позволяет провернуть вал насоса от руки. В этих случаях корпус насоса
необходимо залить горячей водой.

При
прекращении работы

насоса на длительное время, независимо от погодных условий,
рукава необходимо снять, просушить и убрать в крытое помещение.

Запрещается

при образовании льда в рукавах разогревать его открытым пламенем и удалять
ударами каким-либо предметом или путем cгибания и разгибания рукавов.

Обогревать
рукава в теплом помещении.

При
заметном ухудшении характеристики насоса вследствие увеличения зазора между
сменным кольцом и рабочим колесом, необходимо произвести замену кольца

(предварительно проточив передний поясок колоса), выдержав зазор между кольцом
и рабочим колесом, равным 0,1 . ..0,6 мм.

При
износе резиновою вкладыша упругой муфты необходимо заменить его, изготовив по
размерам.

Перечень
подшипников и манжет, установленных в насосе.

Табл 3

Техническое
обслуживание изделий.

Механизмы
насосов и агрегатов насосных должны быть обеспечены смазкой в течение всего
периода эксплуатации. Точки смазки насоса тип смазки и режимы пополнения или
замены смазки указаны на рис.2. и в таблице 4.

Техническое
обслуживание двигателей должно производится по инструкции изготовителя.

Монтаж насоса

Рис 3 Монтаж насоса
с электродвигателем и с двигателем внутреннего сгорания.

Агрегаты
насосные поставляются потребителю в собранном виде.

Насос
и двигатель при монтаже, в случае поставки насоса без двигателя, должны быть
установлены и закреплены крепежными элементами на жесткой раме, изготовленной
потребителем.

Соосность
валов регулируется с помощью прокладок.

Перед
установкой муфты необходимо обработать отверстие полумуфты под диаметр вала
двигателя.

Пальцы
муфты смазать консистентной смазкой.

Изготовить
и установить ограждение муфты.

Подключение
и запуск насоса производить в соответствии с разделами 1 и 2.

Электрическая
схема включения насосов АНС-60

Рис. 4

Р- Рубильник; РТ — тепловое реле; Пр — предохранитель; МП-магнитный пускатель; ЭД — Электродвигатель

Показатели
надежности:

Срок службы насосов и агрегатов насосных — 7 лет,

Ресурс не менее 22.500 часов.

Наработка на отказ не менее 4.000 часов.

Срок хранения — 1 год в консервации
завода — изготовителя под навесом, — хранить насосы в закрытом сухом помещении,
температура в помещении должна быть не менее +5°С;

Гарантийный
срок эксплуатации насосов типа АНС,с учетом использования
запасных частей – 12 месяцев со дня ввода их в эксплуатацию. Со дня продажи при
условии соблюдения потребителем правил хранения, консервации, монтажа и
эксплуатации – 24 месяца.

Комплектация насоса
АНС-60

Табл
3 В комплект поставки насоса входят:

Нанменование и обозначение изделия и комплектующих элементов	НС-60	АНС-60 АНС-60Д
Насос (в сборе)	1
Агрегат насосный (в сборе)		1
Рукав В-2-75-3 ГОСТ5398-76 L=4000	3*	3*
Рукав В-2-100-3 ГОСТ5398-76 L=4000
Рукав В-2-125-3ГОСТ 5398-76 L=4000
Хомут НЦС-1-060-01	6*	6*
Хомут НЦС-1-060
Хомут С-569М-070
Хомут С-569-0-1-0
Фильтр НЦС-1-040 Б
Фильтр НЦС-1-0405-01	1	1
Фильтр НЦС-1-0405-02
Шпонка 8х 27х25 ГОСТ 23360-73	1
Шпонка 12х8х45 ГОСТ 23360-78
Штуцер НЦС-3-004
Штуцер НЦС-1-005
Штуцер НЦС-1-005-01
Муфта НЦС-3-030	1
Муфта НЦС-1-030
Муфта С-569-6-0-0
Колесо рабочее АНС-60. 10.10.001	1*	1*
Колесо рабочее АНС-130.19.10.003
Колесо рабочее С-569М-1-0-40Б
Манжета 1.1.-30х52-1 ГОСТ8752-79	3*	3*
Манжета 1.1.-50х70-1 ГОСТ 8752-79
Комплект ЗИП к бензиновому (дизельному) двигателю		1*
Паспорт и руководство по эксплуатации и монтажу		1
бензинового (дизельного) двигателя

*Поставка
осуществляется за отдельную плату.

Примечание:
Агрегаты насосные С-569М, АНС-60Д АНC-130Д. С-569МД могут поставляться на раме
без колес.

Гидравлическая характеристика насоса АНС-60

Рис. 4

Условные
обозначения:

Насос
АНС-60 ТУ-3631-009-00238090-00

А -агрегат;

Н — насосный;

С — самовсасывающий.

60 – производительность м куб/час

Б- бензиновый двигатель 8л.с.,

Д — дизельный двигатель 8л.с.

Без обозначения – асинхронный общепромышленный электродвигатель.

ТУ-3631-009-00238090-00
– технические условия изготовления насоса

Взаимозаменяемость:

Насосы АНС-60 пришли на смену насосам НЦС-3.

Вернуться к каталогу насосов

АНС-60 — Насосы самовсасывающие — Римос

+7 499 995-09-49 | [email protected]

Пинский опытно-механический завод

https://www. rimos.ru/img/2022/L0ih4Hz5hI0gnk8Q.jpg

Беларусь, Пинск

Беларусь, Пинск

Пинский ОМЗ

+0 000 000-00-00

фыв

Параметры

Дополнительно

Гидравлическая характеристика

Габариты

Доступно для заказа

4


Последнее изменение цен на продукт: 21 апреля 2023

Id	Исполнение	Цена без скидки*
ТМЭ-1148	АНС-60 б/дв б/р (ПНСК)	по запросу
ТМЭ-1673	АНС-60 б/дв н/р (ПНСК)	по запросу
ТМЭ-2298	АНС-60 с/дв 4/3000/лапы/IP54 (ПНСК)	по запросу
ТМЭ-2268	АНС-60 с/дв 5. 5/3000/лапы/IP54 (ПНСК)	по запросу
* Цены со скидками предоставлются по запросам.

Задать вопрос

Насосы самовсасывающие типа АНС

Описание

Насосы центробежные самовсасывающие одноступенчатые с рабочим колесом одностороннего входа.

Насосы предназначены для подачи воды и других неагрессивных жидкостей со взвешенными частицами (песок, шлак, другие измельченные строительные отходы). Насосы могут применятся в различных отраслях промышленности и строительства, на транспорте, в сельском хозяйстве, а также для водоснабжения.

Подбор насосов по параметрам

ООО «Римос-Импэкс»

ОГРН 1035009560937

г. Химки, Московская область, РФ

ул. Горная, 23

+7 499 995-09-49

ООО Римос-Импэкс
5047030779

Контакты:

Адрес:
Горная, 23
141421
Московская область, Химки, Сходня,

Телефон:+7 499 995-09-49,
Электронная почта: [email protected]

172707LF Насос Bell & Gossett серии 604S 60

Белл и Госсет

(1 отзыв)

Написать обзор

Bell & Gossett

172707LF Насос Bell & Gossett серии 604S 60

Рейтинг
Требуется

Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема обзора
Требуется

комментариев
Требуется

MPN:

172707LF

Состояние:

Новый

Наличие:

Этот товар обычно отправляется в тот же день!

Доставка:

Рассчитано на кассе

Сейчас:

$1795,95

Текущий запас:

Количество:

• Описание
• Информация о гарантии

Описание

172707LF Насос Bell Gossett 604S Series 60 Бустерный насос из трех частей из чугуна и бронзы, встроенный в корпус, для водяного отопления и охлаждения. Новый насос Bell & Gossett серии 60 604S, 172707LF заменяет старый насос Series 60 еще в 1999, а в новом насосе используется трехкомпонентная конструкция Bell & Gossett. На все насосы Bell & Gossett Series 60 распространяется трехлетняя гарантия B&G. У нас также есть все запасные части Bell & Gossett, которые могут вам понадобиться для вашего насоса.

Запасные части:

• 185332LF Подшипниковый узел Bell & Gossett
• P82878 Bell & Gossett, бронзовая крыльчатка с наружным диаметром 4-3/8 дюйма
• P57410 Прокладка корпуса
• 169224 Однофазный двигатель Bell & Gossett 1/4 л.с., 1725 об/мин
• 118228 Комплект крепления двигателя Bell & Gossett
• 118473 Муфта Bell & Gosset
• 118368 Комплект фланцевых прокладок Bell & Gossett
• 118681LF Комплект уплотнений Bell & Gosset
• P64910 Комплект фланцевых болтов Bell & Gossett

Информация:

• Технические характеристики
• Кривые производительности
• Установка и обслуживание
• рядный насос серии 60
• Серия 60 Не требует технического обслуживания
• Список деталей от 1/12 л. с. до 2 л.с. Детали двигателя B&G

ЭТОТ ТОВАР ОБЫЧНО ДОСТАВЛЯЕТСЯ В ТОТ ЖЕ ДЕНЬ!

Просмотреть всеЗакрыть

Информация о гарантии

Гарантия: Указанные цены включают стандартные заводские гарантии. Гарантия требует установки, запуска и эксплуатации в соответствии с IOM производителя.

Помощь на рабочем месте: другими

Запуск: Другие

Ввод в эксплуатацию: Другим: эти услуги, если проект требует запуска, за них несет ответственность подрядчик или агент по вводу в эксплуатацию. Помощь в обучении владельца, как указано в любых спецификациях оборудования, за которую отвечает агент по вводу в эксплуатацию.

Разъяснения и исключения

«АЛЬТЕРНАТЫ» предлагаются для рассмотрения и всегда подлежат утверждению инженером и владельцем. Исключаются любые сейсмические расчеты или опоры, покрытия, отличные от заводских.

Условия: цены указаны на условиях «каждый» (если не указано иное) и на условиях FOB в пункте отправления без разрешенного фрахта грузовыми судами через обычного наземного перевозчика и только внутри континентальной части США. Любые особые требования к отгрузке ложатся на плечи покупателя. Мы предлагаем все цены без налога, со сроком действия 30 дней с указанной даты, и все продажи являются окончательными. После того, как товары были отправлены и покинули склад, National Pump Supply не несет ответственности за любой ущерб, причиненный в процессе доставки. Вы должны связаться с грузоотправителем напрямую и подать претензию в транспортную компанию.

Время выполнения: Все предлагаемые цены основаны на стандартных сроках выполнения заказа на заводе (или), как указано в предложении. Возможна ускоренная доставка за дополнительную плату. Свяжитесь с вашим инженером по продажам, чтобы узнать ожидаемое время доставки любого конкретного оборудования по любому заказу или предложению.

Посмотреть всеЗакрыть

172762LF Насос Bell & Gossett серии 625S 60 мощностью 1-1/2 л.с.

Белл и Госсет

(пока отзывов нет)

Написать обзор

Bell & Gossett

172762LF Насос Bell & Gossett серии 625S 60 мощностью 1-1/2 л.

с.

Рейтинг
Требуется

Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема обзора
Требуется

комментариев
Требуется

MPN:

172762LF

Состояние:

Новый

Наличие:

Этот товар обычно отправляется в тот же день!

Доставка:

$165,00 (фиксированная стоимость доставки)

Сейчас:

4 261,95 долл. США

Текущий запас:

Количество:

• Описание
• Информация о гарантии

Описание

172762LF Насос Bell Gossett 625S серии 60 с трехкомпонентным чугунным бронзовым корпусом мощностью 1-1/2 л.с. Бустерный насос для водяного отопления и охлаждения. Новый насос Bell & Gossett серии 60 625S, 172762LF заменил старый насос серии 60 еще в 1999 году, а в новом насосе используется трехкомпонентная конструкция Bell & Gossett. На все насосы Bell & Gossett Series 60 распространяется трехлетняя гарантия B&G.

Запчасти:

• 186499LF Комплект уплотнений Bell & Gossett № 2 (Buna) 3/4″ внутр. диам.
• 185333LF Подшипниковый узел Bell & Gosset
• 186003 Муфта Bell & Gosset 5/5″ x 5/8″
• P58665 Бронзовая крыльчатка Bell & Gossett, внешний диаметр 6-1/8 дюйма
• 169236 Двигатель Bell & Gossett 1-1/2 л.с., 1725 об/мин, однофазный
• 118378 Комплект фланцевых прокладок Bell & Gossett
• P65031 Фланцевые болты Bell & Gosset
• P57700 Прокладка корпуса Bell & Gosset
• P39020 Сливная пробка со спиральной спиралью Bell & Gossett

Информация:

• Технические характеристики
• Кривые производительности
• Установка и обслуживание
• Рядный насос серии 60
• Серия 60 Не требует технического обслуживания
• Список деталей от 1/12 л.с. до 2 л.с. Детали двигателя B&G

ЭТОТ ТОВАР ОБЫЧНО ДОСТАВЛЯЕТСЯ В ТОТ ЖЕ ДЕНЬ!

Просмотреть всеЗакрыть

Информация о гарантии

Гарантия: Указанные цены включают стандартную заводскую гарантию. Гарантия требует установки, запуска и эксплуатации в соответствии с IOM производителя.

Помощь на рабочем месте: другими

Запуск: Другие

Ввод в эксплуатацию: Другим: эти услуги, если проект требует запуска, за них несет ответственность подрядчик или агент по вводу в эксплуатацию. Помощь в обучении владельца, как указано в любых спецификациях оборудования, за которую отвечает агент по вводу в эксплуатацию.

Разъяснения и исключения

«АЛЬТЕРНАТЫ» предлагаются для рассмотрения и всегда подлежат утверждению инженером и владельцем. Исключаются любые сейсмические расчеты или опоры, покрытия, отличные от заводских.

Условия: цены указаны на условиях «каждый» (если не указано иное) и на условиях FOB в пункте отправления без разрешенного фрахта грузовыми судами через обычного наземного перевозчика и только внутри континентальной части США. Любые особые требования к отгрузке ложатся на плечи покупателя. Мы предлагаем все цены без налога, со сроком действия 30 дней с указанной даты, и все продажи являются окончательными.
