принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

• А – закрытое состояние.
• В – открытое состояние.
• U_DRM (U_ПР) – максимально допустимый уровень напряжения при прямом включении.
• U_RRM (U_ОБ) – максимальный уровень обратного напряжения.
• I_DRM (I_ПР) – допустимый уровень тока прямого включения
• I_RRM (I_ОБ) — допустимый уровень тока обратного включения.
• I_Н (I_УД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

• Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
2. Собрать специальную схему.

Алгоритм проверки омметром:

1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
2. Устанавливаем кратность на омметре х1.
3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

• Резистор R1 – 51 Ом.
• Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
• Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
• Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
3. Жмем SB2, лампа гаснет (устройство закрылось).
4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

• Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
• Емкости: С1 и С2 – 100 мкФ х 10 В.
• Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

• Выполняем пункты 1-4.
• Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
• Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
• Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

• Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
• Емкости: С1 и С2 – 1 мкФ х 16 В.
• Симметричный тринистор: VS1 – ВТ136.
• Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

• R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
• R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Симистор. Принцип работы, параметры и обозначение на схеме.

Если проанализировать путь развития полупроводниковой электроники, то почти сразу становится понятно, что все полупроводниковые приборы созданы на переходах или слоях (n-p, p-n).

Простейший полупроводниковый диод имеет один переход (p-n) и два слоя.

У биполярного транзистора два перехода и три слоя (n-p-n, p-n-p). А что будет, если добавить ещё один слой?

Тогда мы получим четырёхслойный полупроводниковый прибор, который называется тиристор. Два тиристора включенные встречно-параллельно и есть симистор, то есть симметричный тиристор.

В англоязычной технической литературе можно встретить название ТРИАК (TRIAC – triode for alternating current).

Вот таким образом симистор изображается на принципиальных схемах.

У симистора три электрода (вывода). Один из них управляющий. Обозначается он буквой G (от англ. слова gate – «затвор»). Два остальных – это силовые электроды (T1 и T2). На схемах они могут обозначаться и буквой A (A1 и A2).

А это эквивалентная схема симистора выполненного на двух тиристорах.

Следует отметить, что симистор управляется несколько по-другому, нежели эквивалентная тиристорная схема.

Симистор достаточно редкое явление в семье полупроводниковых приборов. По той простой причине, что изобретён и запатентован он был в СССР, а не в США или Европе. К сожалению, чаще бывает наоборот.

Как работает симистор?

Если у тиристора есть конкретные анод и катод, то электроды симистора так охарактеризовать нельзя, поскольку каждый электрод является и анодом, и катодом одновременно. Поэтому в отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Очень простой схемой, характеризующей принцип работы и область применения симистора, может служить электронный регулятор мощности. В качестве нагрузки можно использовать что угодно: лампу накаливания, паяльник или электровентилятор.

Симисторный регулятор мощности

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим, с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется, и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность, он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения, тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса. В данном случае, изменяя управляющее напряжение, мы можем регулировать яркость электрической лампочки или температуру жала паяльника.

Симистор управляется как отрицательным, так и положительным током. В зависимости от полярности управляющего напряжения рассматривают четыре, так называемых, сектора или режима работы. Но этот материал достаточно сложен для одной статьи.

Если рассматривать симистор, как электронный выключатель или реле, то его достоинства неоспоримы:

• Невысокая стоимость.

• По сравнению с электромеханическими приборами (электромагнитными и герконовыми реле) большой срок службы.

• Отсутствие контактов и, как следствие, нет искрения и дребезга.

К недостаткам можно отнести:

• Симистор весьма чувствителен к перегреву и монтируется на радиаторе.

• Не работает на высоких частотах, так как просто не успевает перейти из открытого состояния в закрытое.

• Реагирует на внешние электромагнитные помехи, что вызывает ложное срабатывание.

Для защиты от ложных срабатываний между силовыми выводами симистора подключается RC-цепочка. Величина резистора R1 от 50 до 470 ом, величина конденсатора C1 от 0,01 до 0,1 мкф. В некоторых случаях эти величины подбираются экспериментально.

Основные параметры симистора.

Основные параметры удобно рассмотреть на примере популярного отечественного симистора КУ208Г. Будучи разработан и выпущен достаточно давно, он продолжает оставаться востребованным у любителей сделать что-то своими руками. Вот его основные параметры.

• Максимальное обратное напряжение – 400V. Это означает, что он прекрасно может управлять нагрузкой в сети 220V и ещё с запасом.

• В импульсном режиме напряжение точно такое же.

• Максимальный ток в открытом состоянии – 5А.

• Максимальный ток в импульсном режиме – 10А.

• Наименьший постоянный ток, необходимый для открытия симистора – 300 мА.

• Наименьший импульсный ток – 160 мА.

• Открывающее напряжение при токе 300 мА – 2,5 V.

• Открывающее напряжение при токе 160 мА – 5 V.

• Время включения – 10 мкс.

• Время выключения – 150 мкс.

Как видим, для открывания симистора необходимым условием является совокупность тока и напряжения. Больше ток, меньше напряжение и наоборот. Следует обратить внимание на большую разницу между временем включения и выключения (10 мкс. против 150 мкс.).

Оптосимистор.

Современная и перспективная разновидность симистора – это оптосимистор. Название говорит само за себя. Вместо управляющего электрода в корпусе симистора находится светодиод, и управление осуществляется изменением напряжения на светодиоде. На изображении показан внешний вид оптосимистора MOC3023 и его внутреннее устройство.

Оптосимистор MOC3023

Устройство оптосимистора

Как видим, внутри корпуса смонтирован светодиод и симистор, который управляется за счёт излучения светодиода. Выводы, отмеченные как N/C и NC, не используются, и не подключаются к элементам схемы. NC – это сокращение от Not Connect, которое переводится с английского как «не подключается».

Самое ценное в оптосимисторе это то, что между цепью управления и силовой цепью осуществлена полная гальваническая развязка. Это повышает уровень электробезопасности и надёжности всей схемы.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Как проверить диод мультиметром?

• Как определить мощность трансформатора?

BT136-600E TRIAC Распиновка, эквивалент, технические характеристики и техническое описание

19 октября 2018 — 0 комментариев

BT136-600E TRIAC

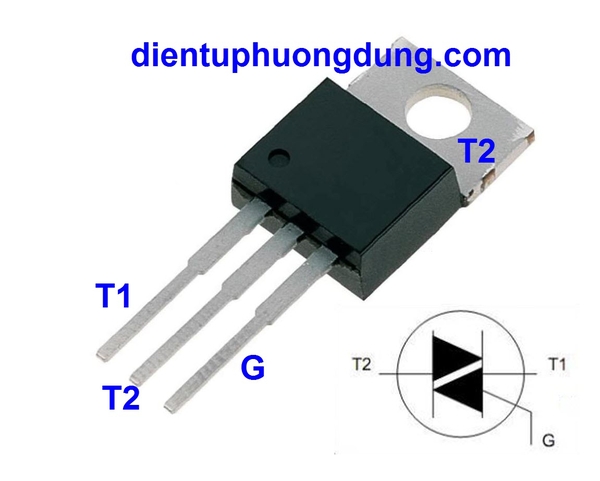

BT136-600E Распиновка TRIAC

Конфигурация контактов

Характеристики

• Максимальный ток клеммы: 4 А
• Напряжение затвора в открытом состоянии: 1,4 В
• Ток запуска затвора: 10 мА
• Максимальное напряжение на клеммах 600 В
• Ток удержания: 2,2 мА
• Ток фиксации: 4 мА
• Доступен в пакете To-220

Примечание: Полную техническую информацию можно найти в таблице данных в конце этой страницы.

BT136 Эквивалент TRIAC

BTA08-600B

Другие TIRAC

6BT19, QTA1BT 19, QTA1BT 19, QTA1BT 19, QTA1BT

2

2

2

008

TRIAC BT136 Обзор

BT136 — это TRIAC с максимальным током на клеммах 4A. Пороговое напряжение затвора BT136 также очень мало, поэтому им можно управлять с помощью цифровых схем.

Поскольку симисторы являются двунаправленными коммутационными устройствами, они обычно используются для коммутации приложений переменного тока. Поэтому, если вы хотите переключить управление (регулировку яркости, скорости) на нагрузку переменного тока, потребляющую менее 6 А, с цифровым устройством, таким как микроконтроллер или микропроцессор, то BT136 может подойти вам.

Как использовать BT136

Существует множество различных способов использования TRIAC, так как устройство является двунаправленным, затвор TRIAC может запускаться либо положительным, либо отрицательным напряжением. Таким образом, это позволяет TIRAC работать в четырех различных режимах. Вы можете прочитать эту статью, если хотите узнать больше о режимах переключения. Простая схема включения TRIAC показана ниже.

В этой схеме симистор можно включить с помощью переключателя, когда переключатель нажат, симистор замыкает соединение для лампы переменного тока через сеть переменного тока. Для этого на вывод затвора симистора должно поступать напряжение, превышающее пороговое напряжение затвора, а также ток, превышающий ток запуска затвора. Это заставит TRIAC включиться.

Так как TRIAC и SCR имеют почти одинаковые характеристики, как и SCR, TRIAC также не выключается при снятии напряжения на затворе. Нам нужна схема особого типа, называемая коммутационной схемой, чтобы снова включить SCR. Эта коммутация обычно выполняется путем уменьшения тока нагрузки (принудительная коммутация) меньше, чем ток удержания. Проще говоря, симистор будет оставаться включенным только до тех пор, пока ток нагрузки не превысит ток удержания симистора.

Примечание: Коммутация не требуется в коммутационных цепях переменного тока, поскольку TRIAC не будет фиксироваться во включенном состоянии, поскольку напряжение переменного тока достигает нуля в течение каждого полупериода.

Помимо управления с помощью переключателя, BT136 также может управляться с помощью микроконтроллера или микропроцессора. Для этого нам нужен оптоизолятор, такой как MOC3021, чтобы изолировать цепь переменного тока от цифровой электроники. Таким образом, можно не только переключать нагрузку, но и управлять выходным напряжением с помощью сигналов ШИМ для быстрого переключения.

Советы по применению симистора

Поскольку симистор работает с переменным напряжением, схема, включающая его, должна быть спроектирована надлежащим образом, чтобы избежать проблем. Это происходит, когда симистор часто переключается, и внезапное высокое напряжение возникает на любом из основных выводов симистора и повреждает сам симистор. Этого можно избежать, используя демпферную схему.

При управлении выходным переменным напряжением для диммера или управления скоростью всегда рекомендуется использовать метод пересечения нуля.

Применение

• Диммеры переменного тока
• Фонари Строде
• Регулятор скорости двигателя переменного тока
• Цепи шумовой связи
• Управление нагрузками переменного тока с помощью MCU/MPU
• Регулятор мощности переменного/постоянного тока

2D-модель (TO-220)

BT136 Triac: техническое описание, распиновка, аналог [FAQ]

BT136 — это тип электронных компонентов, представляющий собой симистор.

Тиристор также является аббревиатурой тиристорного выпрямительного элемента. Это мощный полупроводниковый прибор с четырехслойной структурой с тремя PN-переходами, который, как правило, образован обратным соединением двух тиристоров. Его функция заключается не только в выпрямлении, но и в использовании в качестве бесконтактного переключателя для быстрого включения или выключения цепи, осуществления инверсии постоянного тока в переменный, переменного тока одной частоты в переменный ток. другой частоты и так далее.

Тиристор, как и другие полупроводниковые устройства, имеет преимущества небольшого размера, высокого КПД, хорошей стабильности и надежной работы. С момента своего появления полупроводниковая технология перешла от поля слабого тока к полю сильного тока и стала компонентом, используемым в промышленности, сельском хозяйстве, на транспорте, в военных научных исследованиях, а также в коммерческих и гражданских электроприборах.

• Наименование: BT136

Особенности

• : Высокое напряжение пробоя, большой выходной ток
• Описание: Односторонняя пластиковая упаковка; установлен радиатор; 1 монтажное отверстие; 3-х выводной ТО-220АБ
• Пакет: ТО-220

Каталог

91030 9 6 Применение

BT136 Распиновка

BT136 Особенности

Прямой запуск от маломощных драйверов и логических ИС

• Возможность высокого напряжения блокировки

• Низкий ток удержания для слаботочных нагрузок и минимальные электромагнитные помехи при коммутации

• Плоскостная пассивация и надежность для повышения напряжения

• Чувствительный затвор

• Запуск во всех четырех квадрантах

PT136 Приложения

• Управление двигателем общего назначения

• Переключение общего назначения

BT136 Advantage

39 TRIICBT2

9300

BT136 — TRIAC с максимальной клеммой 4A текущий. Пороговое напряжение затвора BT136 также очень мало, поэтому им можно управлять с помощью цифровых схем.

Поскольку симисторы являются двунаправленными коммутационными устройствами, они обычно используются для коммутации приложений переменного тока. Поэтому, если вы хотите переключить управление (регулировку яркости, скорости) на нагрузку переменного тока, потребляющую менее 6 А, с цифровым устройством, таким как микроконтроллер или микропроцессор, то BT136 может подойти вам.

Планарный пассивированный чувствительный затвор с четырехквадрантным симистором в пластиковом корпусе SOT78, предназначенный для использования в приложениях общего назначения с двунаправленной коммутацией и фазовым управлением. Этот чувствительный симистор «серии Е» предназначен для непосредственного взаимодействия с микроконтроллерами, логическими интегральными схемами и другими схемами запуска затворов малой мощности.

Советы по применению симистора

Поскольку симистор работает с переменным напряжением, схема, включающая его, должна быть правильно спроектирована, чтобы избежать проблем. Некоторые советы приведены ниже

Все схемы TRIAC страдают от эффекта, называемого эффектом скорости. Это происходит, когда симистор часто переключается, и внезапное высокое напряжение возникает на любом из основных выводов симистора и повреждает сам симистор. Этого можно избежать, используя демпферную схему.

Аналогичным образом существует еще один эффект, называемый эффектом обратной реакции. Это происходит из-за емкости, которая накапливается между двумя клеммами MT1 и MT2 симистора. Из-за этого симистор не включится, даже если на затвор будет подано напряжение. Эта проблема может быть решена путем последовательного включения сопротивления для разряда емкости.

При управлении выходным переменным напряжением для диммера или управления скоростью всегда рекомендуется использовать метод пересечения нуля.

В коммутационных цепях симистор легко подвергается воздействию гармоник и электромагнитных помех, поэтому его следует изолировать от другой цифровой электроники.

Существует вероятность обратного тока, когда симистор переключает индуктивные нагрузки, поэтому необходимо предусмотреть альтернативный путь разряда нагрузки для отвода пускового тока.

Эквиваленты BT136

BTA08-600B

Как использовать BT136

Существует множество различных способов использования TRIAC, так как устройство является двунаправленным, затвор TRIAC может запускаться либо положительным, либо отрицательным напряжением. Таким образом, это позволяет TIRAC работать в четырех различных режимах. Вы можете прочитать эту статью, если хотите узнать больше о режимах переключения. Простая схема включения TRIAC показана ниже.

В этой схеме симистор можно включить с помощью переключателя, когда переключатель нажат, симистор замыкает соединение для лампы переменного тока через сеть переменного тока. Для этого на вывод затвора симистора должно поступать напряжение, превышающее пороговое напряжение затвора, а также ток, превышающий ток запуска затвора. Это заставит TRIAC включиться.

Так как TRIAC и SCR имеют почти одинаковые характеристики, как и SCR, TRIAC также не выключается при снятии напряжения на затворе. Нам нужна схема особого типа, называемая коммутационной схемой, чтобы снова включить SCR. Эта коммутация обычно выполняется путем уменьшения тока нагрузки (принудительная коммутация) меньше, чем ток удержания. Проще говоря, симистор будет оставаться включенным только до тех пор, пока ток нагрузки не превысит ток удержания симистора.

Примечание. В коммутационных цепях переменного тока коммутация не требуется, поскольку симистор не фиксируется во включенном состоянии, поскольку напряжение переменного тока достигает нуля в течение каждого полупериода.

Помимо управления с помощью переключателя, BT136 также может управляться с помощью микроконтроллера или микропроцессора. Для этого нам нужен оптоизолятор, такой как MOC3021, чтобы изолировать цепь переменного тока от цифровой электроники. Таким образом, можно не только переключать нагрузку, но и управлять выходным напряжением с помощью сигналов ШИМ для быстрого переключения.

BT136 Упаковка

Название упаковки: TO-220AB

Описание упаковки: пластиковая односторонняя упаковка; установлен радиатор; 1 монтажное отверстие; 3-х выводной ТО-220АБ

Версия упаковки: SOT78

Описание упаковки:

Лист данных компонентов

BT136-600E Лист данных

FAQ

030

• Что такое BT136?

BT136 представляет собой симистор с максимальным током на клеммах 4 А.
