✅ Как переделать 402 двигатель под инжектор

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.

Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410

из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены:

Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ , датчиком положения дросельной заслонки с дроселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики(видны на схеме)

Бензонасос поставлен на место, где стояла катушки зажигания. Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено:

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):

Устанавливаем и закрепляем ДПКВ:

Затем мелом или белым маркером ставим метку на 20м зубе.

Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отверстие шкива коленвал резьбу и крепим зубчатый венец к шкиву коленвала болтами.

В заключении отметим, что на своём инжекторном 402-ом автор модернизации использовал прошивку от 406-го (Е00000590) отстроенную специалистами и никаких нареканий у него нет.

Другой вариант инжектирования по примеру Scorpi сделал корешок с переделкой родного 402-го впускного коллектора:

Рампа топливная полностью самопал из нержавейки, втулки под форсунки вварены в коллектор.

И ещё один вариант инжектирования представил pasha553 с www.uazik.net, правда там он ещё и экспериментировал с турбонаддувом(поэтому не обращайте внимание на вывод выпуска вверх под турбину):

Отдельно о подборе рампы. Выполнена она из рампы от девяточного, восьмиклапанного инжектора. Так как расстояния между двумя крайними форсунками с каждой стороны подходило под «свежесваренный коллектор», а расстояние между 2 и 3 форсунками маленькое, было решено резать рампу строго на две части и вставить между ними ввертыш из алюминиевого прутка с дыркой посередине. Минус такой конструкции заключается в следующем. В заводской конструкции, внутри рампы идет дополнительная трубочка по всей ее длинне. Отвечает она за прогон бензина от входа в рампу до регулятора давления через всю ее длинну (от входа до другой стороны рампы по трубочке, в обратную сторону – к регулятору давления, по верх трубочки). Трубочку эту надо обязательно оставить. Автор по началу этим принебрег и получил бензиновое голодание 3-го и 4-го цилиндра. После вставки канала проблемы с голоданием и охлаждением бензина кончились.

Читать дальше: Что такое индекс скорости на шинах

Хочу переделать двигатель 402 на инжектор

• Машина сильно дымит ГАЗ Волга 3110 – 4 ответа
• Большие обороты холостого хода на ГАЗ 3110 с карбюратором Солекс – 3 ответа
• Прикипела шпилька ГБЦ в ГАЗ 3110 – 2 ответа
• Плохо едет пока не прогреется ГАЗ 3110 – 2 ответа
• Масло попало в бензин на ГАЗ 3110 – 2 ответа

Вот ссылочка для познания. Жми

Ну а так по сути конечно проще и дешевле будет 406 б/у естественно взять. Просто вы особо результат не почувствуете. Карбюратор порой качественней и мощней едет.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Инжекторный двигатель ЗМЗ 402 пришёл на смену карбюраторной версии, и выпускал его Заволжский моторный завод вплоть до 2006 года. По сути, это стала модифицированная и доработанная версия силового агрегата, которая устанавливалась на транспортные средства Газель и некоторые Волги.

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Маркировались моторы, инжектор на 402 следующим образом:

1. ЗМЗ 4025.10 — аналог ЗМЗ 4021. 10, но для автомобилей семейства Газель.
2. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Читать дальше: Ремонт подогрева сидений шевроле круз

Переделка инжекторного двигателя в карбюраторный мотор

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Техническое обслуживание

В обслуживании ЗМЗ 402 инжектор ничего не поменялось по сравнению с карбюраторной версией. Согласно технических карт завода изготовителя о правильном обслуживании мотора, распишем, как проводиться ТО на ЗМЗ 402:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

• Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
• Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

• Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

• Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.

• Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

• Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т. п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

• Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

• Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.

• Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Реальные возможности двигателя ЗМЗ 402 — разрушение мифов

Ни один другой отечественный движок не породил такого количества дремучих предрассудков, упорно передаваемых из поколения в поколение, как старый добрый двигатель ЗМЗ 402 . Все бы ничего, но слепая вера во все эти измышления перекрывает рукастому волговоду дорогу к ряду несложных, но эффективных усовершенствований, способных превратить старичка во вполне пригодный для современной динамичной езды агрегат. Стоит этим заниматься или нет — отдельный вопрос, но возможность, я считаю, как минимум должна быть. Поэтому приступим к поискам истины.

1. ЗМЗ-402 древнее мамонтовых экскрементов, ведет родословную от Доджа 30-х годов!

5. Единственный реальный способ взбодрить 402-й — внедрить в него 100мм поршневую, превратив в 410-й.

6. Хороший способ повысить мощность 402-го — убрать ступеньки на стыке ГБЦ с коллектором и отполировать каналы до зеркала.

7. ЗМЗ-402 не в меру прожорлив.

8. Если из 402-го не течет масло, значит оно кончилось.

9. В 402-й нельзя лить синтетику, набивка ее не держит.

10. После капиталки 402-й живет не больше 50 тыс.км.

11. Если головку фрезернуть до высоты меньше 94мм ездить можно будет только на 98 бензине.

12. Для перевода 4021 2401 на АИ-92 обязательно нужно фрезеровать голову, иначе прогорят клапана.

13. Наилучший способ улучшить топливную экономичность — поставить карбюратор от Жигулей.

14. Движок с «современным» к-151с мощнее и экономичнее чем с устаревшим к-126гм.

15. После замены стакана маслофильтра на переходник нельзя использовать жигулевские фильтры, можно ставить только от ЗМЗ-406.

16. Большинство иномарочных радиаторов не подходят для ЗМЗ-402 из за меньшего диаметра выводов: не хватит пропускной способности.

Читать дальше: Как узнать двигатель по номеру двигателя

17. Маслорадиатор 402-му не нужен. Или нужен?

Инжекторный двигатель ЗМЗ 402 пришёл на смену карбюраторной версии, и выпускал его Заволжский моторный завод вплоть до 2006 года. По сути, это стала модифицированная и доработанная версия силового агрегата, которая устанавливалась на транспортные средства Газель и некоторые Волги.

Как переделать 402 двигатель под инжектор

Статья написана в соавторстве с ГАЗ 2410
, все благодарности шлите ему
, в эту
, по материалам которой и написана статья.

Постоянно поднимается вопрос о инжектировании 402-го двигателя, ниже вариант от ГАЗ 2410

, как наиболее оптимальный.

Для модернизации двигателя были приобретены:

ГБЦ 4213.1003010 евро-3 под свечи как у 406, ресивер 420.1008017-30 (на нем только поставлена алюминиевая пластина на место ДАД, посаженная на герметик, на фото отмечено крестиком) и прокладку ГЦ 421.1003020

Фото рампы целиком. Сразу с местом для регулятора давления топлива от дв. 406

Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ , датчиком положения дроссельной заслонки с дросселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики (видны на схеме)

Схема их подключения

Бензонасос поставлен на место, где стояла катушки зажигания. Датчик детонации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Выпуск родной, только место крепления карбюратора (впускной коллектор) удалено болгаркой

Датчик температуры воздуха установлен в патрубок. (взят от Хонды)

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики, у шторки лишние 3 зуба спилено:

без этого работать не будет

так как на выходе жигулевского датчика (трамблер 5406.3706-05) «+» а на выходе ГАЗовского датчика распредвала «-«

Если без этой схемы, то как вариант изготовить шторку с одной прорезью так

настраивался он с помощью простой схемы(по загоранию диода):

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Так, сальниковая набивка, как текла на карбюраторе, так и продолжает течь на инжекторе, а клапаны, как гремели, так и продолжают греметь.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Маркировались моторы, инжектор на 402 следующим образом:

1. ЗМЗ 4025. 10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
2. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

• Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
• Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
• Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
• Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
• Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п.

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Техническое обслуживание

В обслуживании ЗМЗ 402 инжектор ничего не поменялось по сравнению с карбюраторной версией. Согласно технических карт завода изготовителя о правильном обслуживании мотора, распишем, как проводиться ТО на ЗМЗ 402:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена цепи ГРМ.

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

В качестве замены в первую очередь рассматривается надежный и проверенный мотор ЗМЗ 405, такую услугу по замене предлагают различные фирмы.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

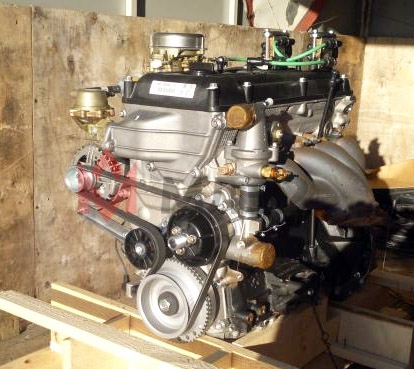

Готовый к установке на Газель мотор МЗ 405

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно.

Recommendations

Comments 19

Возьми навеску, мозги …лучше под ЗМЗ-40522 Микас7.1 пзу0000538 они без лямда зонда в прошивки(катик не нужен)…дросель стоковый без евро…вал один инжекторный(ставишь на выпуск…в такой комбинации когда вал на впуске стоит карб, а выпуск инж то тяга лучше ближе к средним оборотам )…бак свой оставь а насос не погружной поставь на раму…фильтр топливный…форсы лучше похожие под сименс(пузатые такие)…магистрали топлевные не снимай они как раз такие же как и на старых инжах…ну трос газа еще рампа с форсами…коса моторная(лучше новую…от газели с мотором змз-40522)…мозги лучше новые(проблем меньше впарывают на отя@бись мусор один, а новый с гарантией) впускной коллектор инжекторный… Вешай на свой двиг…там трогать голову не надо…на двиге надо произвести замену впускного коллектора вместо карбого на инж(даже шпильки менять не надо, все подходят)…поставить за места выпускного распредвала карбого на инжекторный(не забуть еще там на кончике распредвала флажок) …в головке блока выбить заглушку датчика распредвала и поставить туда датчик…выстовить фазы И самый главный ньюан при перестройке …собирай на свой блок(если это другой двиг то надо перерегестрировать, кто бы тебе не пел что не надо можешь ему плюнуть в лицо…все надо перерегестрировать и опять таки бу мотор если он со списанной тачки без доков то это стопроцентный висяк и потеря регистрации…инжектор когда поставиш на свой двиг ничего регистрировать не надо номерной агрегат сохранил целосность номер с доками совпадает + налоги остались такие, а не добавились)… Ууууууууффффффф вроде все описал…вроде датчиков не хватает…если что пиши поможем. УДАЧИ!

Установка инжектора на уаз 402 двигатель

Многие владельцы автомобилей с 402-м мотором поднимают вопрос о его инжектировании. Плюсы инжекторного двигателя перед карбюраторным очевидны: экономичность, мощность, холодный старт и движение, надёжность и простота. Инжекторный мотор не требует лишних регулировок и манипуляций водителя с воздушной заслонкой(подсосом) после стоянок. И конечно для волговодов важна сама возможность сделать инжекторный мотор своими руками.

Перечитав множество материалов в сети об инжектировании 402-х моторов, мы остановились на наиболее оптимальном варианте, предложенном ГАЗ 2410

из Красноярска на AllGAZ.ru.

Для модернизации двигателя были приобретены:

Проводка от авто с дв. 406 с ДМРВ (пленка), РХХ , датчиком положения дросельной заслонки с дроселем, ЭБУ Микас 7.1 (ЭЛКАР), бензонасос, двухвыводные катушки зажигания и другие реле и датчики(видны на схеме)

Бензонасос поставлен на место, где стояла катушки зажигания. Датчик детанации установлен на шпильку, которая ввёрнута в технологическое отверстие между третьим и четвёртым цилиндром блока.

Датчик распредвала(фазы) собран из трамблера 5406.3706-05, просто убрали грузики и у шторки лишние 3 зуба спилено:

Шкив коленвала с синхронизацией сделан из шкивов от 402 и 406 моторов, шкив 402 проточен и на него одет срезанный зубчатый венец от 406, который окончательно будет закреплён болтами Мх6 после примерки и выставления меток и положения на моторе(об этом ниже):

Устанавливаем и закрепляем ДПКВ:

Затем мелом или белым маркером ставим метку на 20м зубе.

Далее устанавливаем коленвал в ВМТ проворачиваем зубчатый венец относительно шкива, чтобы 20-й зуб находился напротив металлического выступа ДПКВ и метим в этом положении маркером зубчатый венец относительно шкива коленвала. Снимаем шкив коленвал с зубчатым венцом, совмещаем метки на шкиве коленвал и зубчатом венце сверлим отверстия в зубчатом венце и шкиве коленвала нарезаем в отверстие шкива коленвал резьбу и крепим зубчатый венец к шкиву коленвала болтами.

В заключении отметим, что на своём инжекторном 402-ом автор модернизации использовал прошивку от 406-го (Е00000590) отстроенную специалистами и никаких нареканий у него нет.

Другой вариант инжектирования по примеру Scorpi сделал корешок с переделкой родного 402-го впускного коллектора:

Рампа топливная полностью самопал из нержавейки, втулки под форсунки вварены в коллектор.

И ещё один вариант инжектирования представил pasha553 с www.uazik.net, правда там он ещё и экспериментировал с турбонаддувом(поэтому не обращайте внимание на вывод выпуска вверх под турбину):

Отдельно о подборе рампы. Выполнена она из рампы от девяточного, восьмиклапанного инжектора. Так как расстояния между двумя крайними форсунками с каждой стороны подходило под «свежесваренный коллектор», а расстояние между 2 и 3 форсунками маленькое, было решено резать рампу строго на две части и вставить между ними ввертыш из алюминиевого прутка с дыркой посередине. Минус такой конструкции заключается в следующем. В заводской конструкции, внутри рампы идет дополнительная трубочка по всей ее длинне. Отвечает она за прогон бензина от входа в рампу до регулятора давления через всю ее длинну (от входа до другой стороны рампы по трубочке, в обратную сторону – к регулятору давления, по верх трубочки). Трубочку эту надо обязательно оставить. Автор по началу этим принебрег и получил бензиновое голодание 3-го и 4-го цилиндра. После вставки канала проблемы с голоданием и охлаждением бензина кончились.

Читать дальше: Лампочки для поло седан

Хочу переделать двигатель 402 на инжектор

• Машина сильно дымит ГАЗ Волга 3110 – 4 ответа
• Большие обороты холостого хода на ГАЗ 3110 с карбюратором Солекс – 3 ответа
• Прикипела шпилька ГБЦ в ГАЗ 3110 – 2 ответа
• Плохо едет пока не прогреется ГАЗ 3110 – 2 ответа
• Масло попало в бензин на ГАЗ 3110 – 2 ответа

Вот ссылочка для познания. Жми

Ну а так по сути конечно проще и дешевле будет 406 б/у естественно взять. Просто вы особо результат не почувствуете. Карбюратор порой качественней и мощней едет.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Инжекторный двигатель ЗМЗ 402 пришёл на смену карбюраторной версии, и выпускал его Заволжский моторный завод вплоть до 2006 года. По сути, это стала модифицированная и доработанная версия силового агрегата, которая устанавливалась на транспортные средства Газель и некоторые Волги.

ЗМЗ-523: технические характеристики

Заволжский моторный завод, основанный в 1958 году, специализируется на производстве бензиновых и дизельных автомобильных двигателей. Среди широкой номенклатуры выпускаемой продукции большой популярностью в отечественном машиностроении пользуется двигатель ЗМЗ-523. Технические характеристики, достоинства и недостатки мотора этой серии, а также его описание представлены в данной статье.

Введение

Двигатели ЗМЗ — специальные силовые агрегаты, которыми оснащаются грузовые и легковые автомобили. Спрос на этот продукт с момента основания компании и по сей день остается достаточно высоким.

Закуплены двигатели: Горьковский автомобильный завод (ГАЗ), агрегатный завод в Ульяновске (УАЗ) и Павловский автобусный завод (ПАЗ). Автомобиль производства ЗМЗ очень надежен и прост в эксплуатации, чем и объясняется его высокая популярность в отечественном машиностроении. В отличие от моторов, работающих на дизеле, более востребованными оказались бензиновые модели. Они представляют собой довольно разнообразный модельный ряд. Одним из таких агрегатов является бензиновый двигатель ЗМЗ-523.

Начало проектных работ

В ходе испытаний агрегатов выяснилось, что первые автомобильные бензиновые двигатели неадекватно соответствуют требованиям, предъявляемым к тяжелой колесной и гусеничной технике. Руководство предприятия приняло решение о разработке новой линейки моторов. В результате были разработаны агрегаты, оснащенные V-образными цилиндрами. Первым таким двигателем стал ЗМЗ-402. Он был создан специально для 24-й «Волги». Впоследствии этот мотор устанавливали и на «Газели».

Агрегат ЗМЗ-523 замыкает линию. Технические характеристики выпускаемого оборудования получили высокую оценку в отечественном машиностроении.

Описание

Серийное производство двигателей ЗМЗ-523 было налажено после распада Советского Союза. Мотор представляет собой улучшенную модель устаревшего силового агрегата 511-й серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. При проектировании последней версии усиленного карбюраторного двигателя конструкторы учли все имеющиеся недостатки предыдущих выпусков. ЗМЗ-523 оснащен восьмицилиндровым V-образным мотором, идентичным блокбастерам и высокотурбулентным камерам сгорания. Двигатели этой серии оснащены винтовыми впускными клапанами.

Назначение

Бензиновые силовые агрегаты ЗМЗ-523 комплектуются грузовым транспортом промышленного и гражданского назначения. Разработаны двигатели для грузовых автомобилей ГАЗ-3307 и автобусов ПАЗ.

Технические характеристики ЗМЗ-523

• Агрегат относится к типу рядных двигателей.
• Двигатель работает на бензиновом топливе. В силовую установку этой серии можно заливать бензин А-76 или А-80.
• В качестве системы впрыска двигателя может использоваться карбюратор или инжектор.
• Силовая установка рассчитана на объем до 4,67 литров бензина. Это стало возможным благодаря заказному поршню на ЗМЗ-523, ход которого был увеличен с 80 до 88 мм.
• Агрегат имеет мощность до 130 лошадиных сил.
• Система оснащена 16 клапанами.
• Комплектуется четырьмя цилиндрами, диаметр которых 92 мм.
• У модели 523 большой расход топлива: на 100 км уходит 20,4 литра бензина. Этот показатель зависит от характеристик форсунки ЗМЗ-523.
• Масса силовой установки не более 253 кг.
• Агрегат оснащен системой жидкостного принудительного охлаждения.
• Цилиндры работают в следующем порядке: 1-5-4-2-6-3-7-8.
• 294 об/мин — максимальная мощность ЗМЗ-523.

Форсунка, тюнинг силовой установки

Двигатель любого современного автомобиля, работающего на бензине, оснащен такой незаменимой деталью, как форсунка. Внешне он очень похож на форсунку, которая распыляет смесь воздуха и капель топлива внутрь камеры сгорания. Однако, в отличие от карбюраторного, инжекторный отличается меньшими габаритами и конструктивными особенностями. Отличие этих деталей еще и в способе приготовления топливной смеси. В карбюраторном двигателе топливо смешивается с воздухом, что приводит к потере 10% мощности двигателя. В инжекторной силовой установке на подачу топлива подается высокое давление, что положительно сказывается на мощности двигателя при разгоне и движении автомобиля.

Для автомобилей ГАЗ 3102 в 1990-х годах был разработан распределительно-впрысковой двигатель ЗМЗ-523. Форсунка в этой системе распределяет топливо по всем четырем цилиндрам четырех форсунок. Таким образом, каждый цилиндр имеет свою форсунку. Если двигатель оснащен системой однократного впрыска, топливо во все четыре цилиндра поступает от одной общей форсунки.

Судя по отзывам автомобилистов, очень редко можно встретить тюнинг ЗМЗ-523. В связи с тем, что этой силовой установкой в ​​основном комплектуются автобусы. Тем, кто решил доработать двигатель, заменив систему впрыска, придется менять и головки блоков цилиндров.

Преимущества

Судя по отзывам владельцев автомобилей, в 523 серии высоко ценятся следующие сильные стороны:

• Эти силовые агрегаты имеют простую конструкцию. Благодаря этому обслуживание агрегатов не доставляет мастерам особых хлопот.
• Мотор оснащен новинкой XXI века, которая представляет собой специальную систему, осуществляющую качественную рециркуляцию воздуха.
• Двигатель полностью безвреден для окружающих, так как изготовлен в соответствии с экологическими нормами «Евро-3».
• По словам автовладельцев, автомобили, оснащенные таким двигателем, двигаясь со скоростью не более 60 км/ч, могут преодолевать расстояния до 530 км без дополнительной дозаправки.
• Доступная цена.

недостатки

Слабыми сторонами силовых агрегатов 523 серии являются:

• Большой расход топлива и ГСМ.
• ЗМЗ-523 оснащен карбюратором, который, по мнению многих потребителей, очень часто ломает и заливает цилиндры. В таких случаях опытные автовладельцы рекомендуют заменить «родные» системы впрыска на аналогичные, применяемые в автомобилях УАЗ или ГАЗ, или форсунки.
• Силовая установка не способна развивать высокую скорость. Судя по многочисленным отзывам, его показатель не превышает 90 км/ч. Тем не менее этот параметр нельзя полностью считать недостатком, так как изначально этот мотор предназначен для грузовых перевозок, а не гонок.

По отзывам владельцев транспортных средств, несмотря на дешевизну силовых агрегатов 523 серии, их конструктивную простоту и неприхотливость в обслуживании, на сегодняшний день эти моторы считаются морально устаревшими. Объясняется это тем, что при большом расходе топлива и высокой стоимости горюче-смазочных материалов эксплуатация данного силового агрегата была экономически нецелесообразна.

Капитальный ремонт

Несмотря на высокую выносливость и хороший срок службы бензиновой силовой установки 523 серии, многим автовладельцам рано или поздно все же приходится ее ремонтировать. Капитальный ремонт включает в себя следующие операции:

• Мойка энергоблока.
• Разборка и дефекты.
• Протирка клапанов и фиксация головок блоков на цилиндрах.
• Замена вышедших из строя распределительного вала, поршневой группы, сальника и сальников, шестерен раздаточных (металл и текстолит), маслосъемных колпачков и масляного насоса.
• Двигатель в сборе.
• Регулировка клапанов.
• Обкатка с помощью подставок.
• Настройки двигателя.

После окончания капитального ремонта и установки силового агрегата мастер должен залить в него моторное масло. Опытные автолюбители советуют использовать воду для системы охлаждения ремонтируемого мотора. Эта рекомендация объясняется тем, что очень часто после ремонта в двигателях остаются форсунки. Если патрубки не текут после заполнения системы, мастер может использовать антифриз или антифриз. Заправочная емкость системы охлаждения составляет 21,5 литра. Если двигатель оснащен пусковым подогревателем, автовладельцу придется дополнительно залить еще два литра.

Что делать, если в двигателе низкое давление масла?

Владелец транспортного средства не всегда вынужден выполнять капитальный ремонт. В некоторых случаях разбирать силовой агрегат совсем не обязательно. Ярким примером тому может быть такая процедура, как замена масляного насоса. О необходимости ее выполнения автовладельца оповещает специальная аварийная лампочка, которая находится в салоне автомобиля. Сигнализирует об обнаружении низкого давления масла в системе смазки двигателя. Исправить положение мастер может, заменив старый насос на новый, для крепления которого используются две гайки со шпильками.

Что делать, если устройство начинает глохнуть?

Судя по многочисленным отзывам автовладельцев, часто воздухозаборные коллекторы могут пропускать воздух. Это становится заметно, когда двигатель работает на холостом ходу. При увеличении числа оборотов силовая установка начинает заметно дергаться. Убедиться в негерметичности пропускного коллектора, или «паука», как его называют в среде автомобилистов, можно, поливая водой место его посадки.

Для замены впускного коллектора с мастером необходимо сделать следующее:

• Отверните крепежные гайки и снимите «паук». Для его установки предусмотрены специальные шпильки.
• Снимите блок питания со старых прокладок.
• Установите впускной коллектор с новыми прокладками на прежнее место.
• Плотно зафиксируйте крестовину крепежными гайками.

Как заменить прокладки на головках цилиндров?

По отзывам автовладельцев пробитые прокладки на головках блока цилиндров не редкость. Определить проблему можно по следующим признакам:

• Система охлаждения очень быстро теряет жидкость. При этом его оттока не наблюдается.
• Силовой агрегат нагревается и начинает трястись.
• Выхлопные газы в виде белого и очень густого дыма.

Исправить ситуацию можно заменой прокладки на ГБЦ. Для этого автомастеру предстоит выполнить следующие действия:

• Снять впускной клапан.
• Отсоедините выхлопную трубу глушителя.
• Снимите ось коромысел.

Только после этого можно будет снять головку блока. Оснастив этот элемент новой прокладкой, мастер в обратном порядке может установить его на прежнее место.

Рекомендации по применению

По мнению опытных автомобилистов, благодаря правильному и бережному обращению с этой силовой установкой можно значительно продлить срок ее эксплуатации. От автовладельца требуется только бережное отношение к агрегату и регулярное выполнение плановых технических работ.
