Установка Метки ГРМ ЗМЗ 406 ( На коленвалу и распредвалах)
Метки грм змз 406
Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.
Выставление метки по шкиву

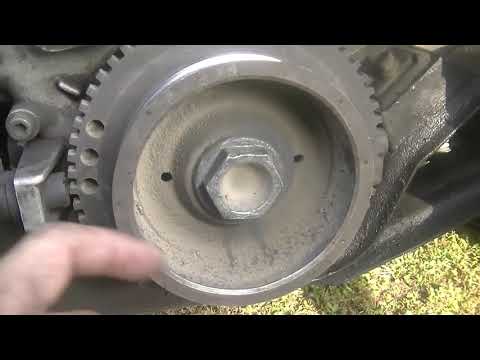

Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска.
Совмещаем как на фото.
Проверка демпфера
Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:
И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.
Установка меток на звёздах распредвала
Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:
Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов.
Смотрите на фото:
После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.
Метка звезды коленвала
Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:
Выставление метки промвала
Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.
У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ
Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27
ГРМ ЗМЗ на Уаз 409 (Особенности и выбор цепи)
ГРМ ЗМЗ 406 с башмаками или звездами Какой выбрать?
Греется Газель двигатель ЗМЗ ( причины и решение)
Всё про Гидрокомпенсаторы ЗМЗ для двигателя 405, 406, 409
Расход масла ЗМЗ 406, 405, 409 (причины и решение проблемы)
Распределительный вал змз 409, 406, 405 ( Газель и Уаз)
Разрезные звезды ГРМ для 405, 406, 409 ( преимущество)
Двигатель змз
Змз 406 инжектор гнет клапана или нет
Установка меток или как выставить зажигание на 406 двигателе
Правильно выставленные метки сохраняют здоровье двигателю ГРМ ЗМЗ 406 на долгие годы.
Опытные механики знают, что после того, как будет заменена цепь по степени важности выставление меток стоит на первом месте при сборке силового агрегата. Поэтому к этой процедуре относятся с внимательностью.
А наши автовладельцы научились ремонтировать отечественные двигатели «на коленке» в гаражных условиях. И многие не обладают той сноровкой и опытом, который есть у механиков на СТО. Поэтому сегодня я расскажу вам о том, как правильно выставить метки на ГРМ ЗМЗ 406.
Почему рвет цепи на 406 двигателе?
Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.
Есть разница в распредвалах 406 двигателя
Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана).
Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа.
Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.
Гнет ли клапана на 406 двигателе газель?
На скорости 40кмч появились хлопки в воздушном патрубке. При вскрытии клап крышки — рокеры на всех впускных клапанах оказались сломанными пополам. Видимо нижняя цепь перескочила на один зуб т.к. нижний натяжитель заклинило у основания. Двигатель Zmz 514.10 (Дизель)
Вопрос: Могло ли при этом загнуть клапана?
Основной вопрос в том — гнет ли клапана на этом двигателе? И могло ли их погнуть если все четыре рокера на впускных клапанах сломались?
добрый день! Вопрос: Могло ли при этом загнуть клапана?
В любом случае в начале позвони на завод, 83161 3-73-38 (гарантийный отдел).
С ними реши вопрос гарантии, потом пусть соединят с инженером. Может, и не погнул. Удачи.
В любом случае в начале позвони на завод, 83161 3-73-38 (гарантийный отдел). С ними реши вопрос гарантии, потом пусть соединят с инженером. Может, и не погнул. Удачи.
если рокера сломаны, значит была встреча клапанов с поршнями. Так как головка плоская (нет камеры сгорания), клапана гнет враз.
если рокера сломаны, значит была встреча клапанов с поршнями. Так как головка плоская (нет камеры сгорания), клапана гнет враз.
на счет встречи клапонов не сомневаюсь а вот погнуть их .. могло вообщем не погнуть они перпендикулярно поршню стоят.. если бы чуть под наклоном, то в загибе сомнений нету.. хотя вообщем у них стержень очень тонкий.
а на дизеле клапанам деваться некуда, только гнуться.
Здравствуйте!Спасибо всем за советы,и за участие.Клапана целые,поршня тоже в норме.Удар на себя приняли рокеры.Так-что, уважаемый «Зуёк»,не всегда оказывается сухое вино лучше чем сырая вода.
Хотя,каждому своё.(Шутка,понимаешь) На пару недель вынужденный перерыв.Всем удачи.До свидания.
Ситуация аналогичная и у меня , но только в момент запуска при выезде из гаража, приступил к разборке движка. весь ряд впускных коромысел в хлам!Звиняйте владелцы диз хантеров но ЗМЗ-514 дерьмо конкретное , и дорогое!
