Защита картера – мифы и реальность

Когда заходит речь о защите поддона картера, я вспоминаю несколько эпизодов своей водительской биографии.

Эпизод первый – доисторический

Никто не станет спорить о том, что защита снизу и поддона картера, и вообще всего моторного отсека для нашей российской реальности – архиактуальный вопрос. При этом не важно, живешь ли ты в мегаполисе, в городе среднестатистической населенности или в глубинной сельской местности. Да и глубинка на наших широких просторах – такая разная встречается, что порой, не приведи господь! У всех моих автомобилей тех лет, разумеется – отечественных, начиная с Москвича и закачивая «спеловишневой» ВАЗ-2108, защитой моторного отсека служил… лист металла толщиной 3-4 мм с отверстиями под крепления штатными же болтами где-то там под днищем.

Иногда такие листы металла даже имели специальные «лючки» под сливную пробку масляного картера, под фильтр и под другие сервисные надобности, чтобы, меняя масло, например, не нужно было откручивать еще и весь этот металлический лист. Сколько поддонов картеров двигателей и коробок передач спасли подобные металлические «лыжи», могут рассказать только слесари «ходовики». И порой это действительно были лыжи, на которых «нашемарка» с легкостью скользила по буеракам самой разной сложности и независимо от глубины колеи.

Вторым эпизодом я для себя обозначил «этап Renault»

И не только потому, что первой «нормальной» иномаркой у меня был Меган Классик (совсем первой как раз был Форд Сиерра без каких-либо моторных защит). А потому, что среди официально заходивших тогда на российский рынок иностранных производителей именно эти французские автомобили имели металлическую (!) защиту днища моторного отсека. Ни японцы с корейцами, ни мерседесы с опелями на тот момент, если кто помнит, не комплектовались даже грязезащитными фартуками. Бывало, открываешь капот и через моторный отсек видишь асфальт.

К слову, некоторые так называемые защиты моторных отсеков у многих мировых производителей для рынков стран третьего мира так до сих пор и остаются – пластиковыми. И честно называются «пыльниками».

Так вот на «втором этапе», на автомобиле Рено «Меган-2», я таки разбил и поддон картера и «надтреснул» картер коробки передач. Оно и не мудрено, если ты на скорости километров «под 50» налетаешь брюхом на лежащий поперек ночной городской улицы железобетонный фонарный столб. Подробности – это отдельная история, поскольку сейчас мы говорим о защитах, а поддон двигателя раскололся как раз потому, что толщина этой самой «фирменной» защиты не превышала и одного миллиметра. Да, французы побеспокоились о нас, но и они не могла предполагать, что в черте города можно налететь на такое препятствие.

Третий «защитный» этап

И в моей жизни, и в жизни всех остальных автомобилистов нашей страны, наступил, когда помимо иномарок к нам «пошли» и некоторые западные технологии. Нужно честно сказать, что тогдашние защиты из стекловолокна, промоченного насквозь банальной эпоксидной смолой, и высушенные до твердости цемента, были не ахти на каком острие науки и техники, но определенный прорыв на рынке защит они все же произвели.

Их лепили, именно так – лепили (!), в самодельных пресс-формах в частных гаражах. Никакой критики в плане эстетике они, конечно, не выдерживали, и ни о какой пассивной безопасности тут говорить было просто нельзя, но свою функцию они выполняли.

Прогресс, понятно, на месте не стоит, в том числе и гаражный его вариант, который из личных боксов энтузиастов и мелких коммерсантов вырос в производственные цеха и промышленное производство. Самодельные защиты, крылья, двери, капоты и бамперы вначале появились в отечественном автоспорте, а потом перешли в ранг массовых.

Помнится мне один сюжет о такой «продукции»: ДЭУ Ланос/Daewoo Lanos с защитой из стекловолокна, пропитанного той самой эпоксидкой, на скорости 35-40 км/час налетает передком на шлакоблок, и этот 25-килограммовый строительный кирпич разлетается на мелкие осколки. Следующим планом камера демонстрирует телезрителю лишь царапину на «стекловолоконной» моторной защите!

К чему я вам рассказываю эту свою «автомобильную» биографию. А к тому, что сегодня уже не нужно ломать голову: прикрутить ли снизу стальной лист или купить нормальную защиту «по месту»?

Конечно – купить!

Почему?

А потому что сегодня это уже не так дорого.

Защита от ударов

Официальные исследования производителей полноприводников и пракетников говорят о том, что от 10 до 35 процентов их покупателей, хотя и не планируют этого, тем не менее, систематически съезжают с асфальтового покрытия. Да и в самой городской черте есть бордюры и обочины, наледи и зимняя колея, а также трамвайные рельсы, на которых вполне легко разрубить покрышку.

Но самая страшная угроза, и она невидима – это едва прикрытые или даже «нормально» закрытые канализационные люки, где у крышки одно «ушко» отломано. Переднее колесо наезжает на такую крышку, проваливается, а чугунная крышка люка бьет прямо по картеру двигателя или КПП. Следом – масло на асфальте, эвакуатор и весьма недешевый ремонт.

Знакомо?

А еще глубоко под капотом можно найти и радиатор системы охлаждения, и радиатор с насосами кондиционера и гидроусилителя, их магистрали, шкивы и приводные ремни, выпускной коллектор и так называемую гофру выпускной системы. Деталь эта, гофра, не очень сложная, не слишком дорогая, но ее замена иногда обходится втрое дороже самой этой запчасти.

В автомобилях классической компоновки с продольным расположением мотора и КПП я видел защиты, которые тянулись от переднего бампера и, фактически, до задней оси, а с поперечным расположением двигателя в зоне опасности находится как поддон картера ДВС, так и картер КПП. А если у вас еще и автомат, то ремонт может перевалить далеко за стоимость всего остального автомобиля. И такие случаи бывали.

Словом, если выдумаете, что вам защита картера не нужна, то вы глубоко заблуждаетесь.

Защита от угона

Мало того, что защита моторного отсека дает возможность непосредственно уберечь двигатель, коробку и другие узлы от механических повреждений, но также защищает и от попадания в моторный отсек воды и грязи. Кроме того, вы не поверите, она выполняет еще и противоугонную функцию. Однажды приятель-установщик показал мне, как «по быстрячку» угоняется автомобиль – из-под левого крыла в проем между грязевым фартуком и колесом можно легко дотянутся к ЭБУ, электронному блоку управления двигателем (речь, правда, шла об автомобиле ВАЗ-2109). Но и сегодня у некоторых современных иномарок затруднено попадание к «колокольчику» сигнализации только в том случае, если стоит защита поддона – ведь сирену установщики сигнализаций стараются спрятать поглубже в моторном отсеке.

Параметры защиты

Их всего три, по крайней мере, те, на которые следует обратить внимание.

• Жесткость. Она должна обеспечивать деформацию лишь в пределах зазоров между листом защиты и защищаемыми агрегатами и узлами (картерами ДВС и КПП). А еще желательно, чтобы защита не слишком существенно уменьшала дорожный просвет.
• Прочность – это понятно.
• Вес – он не должен оказывать существенной нагрузки на переднюю ось, и оптимальным, как правило, считается вес металлической защиты двигателя в пределах 7-12 кг.

Точки креплений?

Да их нужно обязательно проверить и сопоставить, если вы покупаете защиту на автомобиль самостоятельно на рынке или в магазине, поскольку модификаций моделей у большинства мировых производителей теперь очень много.

Но если вы заказываете моторную защиту в Apollo Motors, то не беспокойтесь! К вашему автомобилю принесут со склада именно ту защиту, которая изготовлена конкретно для вашего автомобиля, вашей модели и вашей модификации.

Из чего изготавливают защиту?

Из самых разных материалов: стали, нержавейки, алюминия, титана и различных композитных материалов.

Нержавейка

Если с металлической защитой относительно все ясно (это, как правило, сталь-3), то с легированными сталями и проще, и сложнее. В дебри такого предмета как «Технология металлов» мы углубляться не будем, а лишь скажем, что широкая публика все легированные стали объединяет одним словом – нержавейка. По своим характеристикам такая защита ничем не отличается от обычной стальной с той лишь разницей, что цена ее существенно выше, и она, понятно, не поддается коррозии.

Презентабельный внешний вид? Да – это есть, но оно вам надо? Если уж очень хочется, то купите обычную стальную защиту, а спереди привинтите декоративную накладку из нержавейки. Вот вам и будет привлекательный внешний вида «с претензией», и не задорого, без лишних затрат.

Алюминиевая защита

Она однозначно значительно дороже стальной, а к ее преимуществам можно отнести и высокую жесткость при малом весе, и большой срок службы.

Титан

Он является, наверное, лучшим материалом для защиты поддона картера и объединяет в себе все преимущества многих материалов – высокую прочность, устойчивость к коррозии и малый вес. Ее самый существенный недостаток – она очень дорого стоит.

Так называемые композиты

Например, тот же стеклопластик, о котором я говорил выше, состоит из стеклянных нитей и связующего их полиэфира. К композитным материалам также относят углепластик, карбон, кевлар. Эти материалы все больше находят применение в массовом автопроме, и его специфика заключается в том, что он способен принимать любую форму, достаточно крепок и одновременно – легок. Сегодня промышленным способом из подобных материалов изготавливают болиды Формулы-1 и спортивные автомобили других гоночных серий.

Композиты уже много лет используются в авиа- и судостроении, в космонавтике и в оборонной промышленности фактически всех развитых стран. Композит не подвержен коррозии, он «равнодушен» к той «химии», которой посыпают и поливают наши дороги зимой. И у него есть еще одно хорошее свойство – он является отличным «шумоизолятором».

Но если говорить конкретно об углепластике или, например, кевларе, то их применение никак не оправдано с финансовой точки зрения – излишне дорого!

В компании Apollo Motors вам предложат гораздо более экономный, но не менее надежный вариант защиты картера на любой автомобиль. Вам нужно только изложить свои личные пожелания и выслушать нашего менеджера.

Защита картера двигателя автомобиля — виды и установка

Обслуживание и уход за автомобилем

Различные производители автомашин по-разному относятся к защите картера двигателя. В большинстве моделях автомобилей двигатели снизу совершенно открыты. И это понятно. Конструкторы пытаются максимально облегчить вес автомобиля и обеспечить лучшие условия для естественного охлаждения двигателя, чтобы достичь хороших показателей машины по мощности, приёмистости и экономичности. Не последнюю роль играют и соображения обеспечения безопасности водителя и переднего пассажира при лобовом столкновении. Двигатель должен при этом свободно уходить вниз, а не в салон.

Защита картера двигателя

Для защиты отдельных узлов и деталей от пыли и грязи производители используют резиновые пыльники и пластиковые крышки, которые не спасают их от повреждений при получении сильных ударов. Таким образом, при проектировании автомашин конструкторы не берут в расчёт езду по бездорожью и неопытных водителей, наезжающих на камни и бордюры. Модели внедорожников имеют для этого повышенный дорожный просвет. Однако нельзя сказать, что они полностью игнорируют этот вопрос. Многие производители выпускают штатную защиту картера двигателя, как дополнительный аксессуар к комплекту автомобиля, и предусматривают в несущих конструкциях днища технологические отверстия с резьбой для её крепления. Вопрос её установки они оставляют на выбор покупателя.

Нужна ли установка защиты картера?

Всё зависит от опыта водителя, предназначения и модели машины, условий её эксплуатации. Если  машина имеет высокий клиренс и эксплуатируется только в городе на асфальтированных дорогах европейского уровня опытным и осторожным водителем без вредных привычек, то защиту можно не ставить. В этом случае вероятность получения ударов снизу по картеру ничтожна мала. Во всех остальных случаях установка защиту картера двигателя лучше установить. Почему?

1. Картер – поддон двигателя, содержащий моторное масло, откуда оно черпается для смазки и охлаждения поршневой и кривошипно-шатунной системы. В легковых автомобилях он размещается ниже других деталей днища и ближе всего находится к поверхности земли. Именно от него измеряется клиренс автомобиля. Поддоны картера бывают стальные, чугунные, а в некоторых моделях пластиковые. При сильном ударе о жёсткий и твёрдый предмет наподобие камня, бетонного бордюра или железной крышки канализационного люка поддон может треснуть или деформироваться.
2. Вмятины, образованные от ударов посторонних предметов об дно картера нарушают работу масляного насоса, приводя к падению давления масла. К тому же приводит и утечка масла через трещину или пробоину в поддоне. Итоговый результат повреждения днища картера – перегрев и выход из строя двигателя, ремонт которого обходится на порядок дороже, чем покупка и установка защиты.
3. В России, даже в самых цивилизованных городах, условия для вождения автомобилей с низким клиренсом далеки от идеальных. Камни и кирпичи на дорогах не редкость, не говоря уже об образовавшихся ямах и ухабах. Зимой на них образуются глубокие ледяные колеи. К тому же, каким бы опытным не был водитель, иногда на дорогах возникают такие ситуации, когда он не может вовремя заметить и объехать камень или яму на дороге.

Как работает и какая бывает защита картера двигателя

Инструкция по установке защиты картера на корейские автомобили

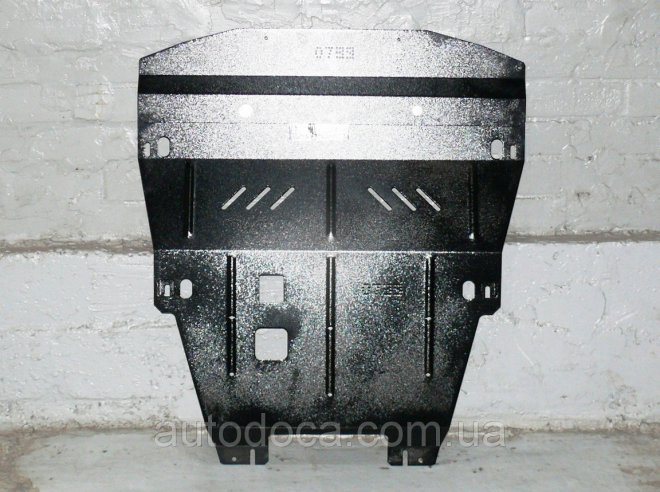

Защита картера представляет собой металлический или композитный лист с высокой жёсткостью, предназначенный для предотвращения ударов твёрдых предметов об днище двигателя. Он устанавливается перед ним в качестве щита. Его задача – принять на себя энергию удара и передать её силовым элементам шасси и рамы, предохраняя двигатель. Поэтому принципиально важно, чтобы щит крепился именно к несущим конструкциям рамы.

Сегодня на рынке автомобильных аксессуаров есть из чего выбирать защиту картера. Производители предлагают различные образцы изделий из стали, алюминия и композитных материалов. Каждый из предлагаемых вариантов имеет достоинства и недостатки:

1. Щиты из нержавеющей стали обладают хорошей прочностью и успешно противостоят неоднократным ударам, имеют самые низкие цены. К недостаткам относится большой вес изделия.
2. Защита из алюминиевого листа уступает стальному щиту по прочности, но весит значительно меньше его. По цене гораздо выше стального аналога. К достоинствам кроме малого веса следует отнести высокую устойчивость к коррозии. Слабым местом являются ушки крепления.
3. Карбоновая композитная защита картера наиболее практичная и прочная конструкция, превосходящая по защитным свойствам другие виды щитов. Её преимуществами являются высокая прочность, лёгкость, устойчивость к действию агрессивных веществ. Основной недостаток – высокая стоимость изделия.

Ещё кое-что полезное для Вас:

• Сапун двигателя: что это такое, где он находится и как устроен
• Что такое компрессия в двигателе и как её проверить
• Что такое двигатель DOHC. Особенности, конструкция, преимущества и недостатки

Основные требования к защите и правила её установки

Защита картера должна соответствовать следующим, предъявляемым к ней, требованиям:

Видео: Композитная защита картера ProRoad

• высокая прочность и жёсткость конструкции обеспечивается наличием продольных рёбер или специального профиля, толщиной листа;
• наличие технологических отверстий для обеспечения доступа к сливным пробкам картера во время технического обслуживания двигателя;
• защитный лист не должен препятствовать теплоотдаче и обдуву воздушным потоком двигателя, ухудшать его естественное охлаждение;
• элементы крепления листа должны обеспечивать прочное и надёжное его соединение с рамой, выдерживающее удары твёрдыми предметами;
• профиль защиты должен обеспечивать воздушный зазор в 2-3 см от поддона картера, но в то же время  не должен сильно уменьшать клиренс автомобиля;
• защитный лист с большим количеством технологических отверстий и вентиляционных щелей имеет низкую прочность, поэтому их число должно быть минимальным.

Чтобы не было лишних проблем с установкой желательно приобретать оригинальные заводские защиты картера. В них предусмотрены все отверстия для крепления, технологические лючки и прочие элементы, идеально совпадающие с соответствующими деталями днища автомобиля. Они же комплектуются необходимыми элементами крепления. Такую крышку можно легко установить самому, выполняя следующие действия:

• поднять машину на подъёмнике или поставить на яму;
• системы болтового крепления защиты на разных моделях автомобиля различается незначительно. Они могут иметь закладные гайки, болты или кронштейны в комплекте крепежа. К самой защите обычно прилагается инструкция по установке со схемой и описанием. Обычно защита имеет спереди 2-3 отверстия под болты крепления, а сзади 2 ушка или широкие прорези под гайки с большими шайбами;
• установить необходимые закладные гайки, кронштейны, совместить установочные отверстия на защите и днище машины, затянуть крепёжные болты, не прикладывая чрезмерных усилий.

На некоторых моделях автомобилей с задним приводом может потребоваться установка двух щитов для защиты картера и для защиты коробки передач. Выбирая защиту картера двигателя для своего автомобиля, обращайте внимание на:

• надёжность элементов крепления;
• наличие демпферных прокладок для предотвращения стука выхлопной системы об неё;
• наличие легкосъёмных крышек и заглушек на технологические люки для замены масла и фильтра;
• наличие специального покрытия от преждевременной коррозии для стальных изделий.

В любом случае установка защиты – надёжная гарантия безопасной езды по разбитым дорогам и бездорожью.

Защита поддона двигателя, требования, виды, материалы изготовления, особенности установки

Установка защиты двигателя необходима при эксплуатации легковых автомобилей, кроссоверов, а также транспортных средств, используемых в коммерческих и других целях. Использование элементов защиты картера рекомендовано при передвижении как по дорогам, покрытым асфальтом, так и по бездорожью.

Предназначение защитных устройств, установленных под картером двигателя

Наиболее уязвимым местом автомобиля является картер двигателя. Для чего нужна защита картера? Специальная броня устанавливается, чтобы предотвратить повреждения, получаемые при контакте со следующими предметами:

• крупные и мелкие камни;
• деревянные обрезки;
• куски арматуры;
• комья грязи;
• песчаная пыль;
• глыбы снега и льда.

Особенно целесообразно применение данных приспособлений при поездках по глубокой колее, дорогам со сложным рельефом, выбоинам, неровностям. Устройство крепится к днищу автомобиля, оберегая картер двигателя и элементы ходовой системы от деформаций и поломок, которые могут возникнуть в результате соприкосновений с препятствиями.

Наиболее часто защита картера двигателя и трансмиссии необходима для внедорожников, которые эксплуатируются в трудных дорожных условиях. Автомобили, имеющие низкий клиренс, нуждаются в установке средств, предназначенных для сохранности картера.

Предохраняющее устройство является препятствием для злоумышленников, пытающихся взломать сигнализацию или добраться до электронного блока управления машины через зону, расположенную под капотом.

Щит надежно предохраняет элементы двигателя и ходовой части автомобиля от попадания снега и грязи, что предотвращает образование пятен коррозии и преждевременные разрушения деталей и узлов.

В зимнее время, защита предохраняет двигатель от быстрого охлаждения при длительных остановках.

Устройство и принцип действия приспособлений, защищающих двигатель

Средства защиты двигателя имеют вид поддонов, выполненных из металла или другого материала, приспособленных для установки на определенную модель авто.

В момент наезда на преграду предохраняющее приспособление принимает на себя основной удар, поглощая его энергию.

Требования, предъявляемые к способам крепления и физическим свойствам защиты картера двигателя:

1. Крепление щита производится к силовым деталям — элементам рамы.
2. Конструкция защиты двигателя автомобиля предусматривает наличие небольшого пространства между картером и щитом, чрезмерное увеличение данного зазора может привести к ощутимому уменьшению дорожного просвета и снижению проходимости транспортного средства.
3. Жесткость материала должна обеспечивать устойчивость против ударов, не допускаются прогибы устройства, предпочтение отдается листам, в конструкции которых предусмотрено оптимальное количество ребер жесткости, снижающих уровень деформаций.
4. Лист должен располагаться с небольшим наклоном плоскости в передней части, что соответствует требованиям безопасности, обязательный наклон необходим, чтобы не мешать схождению мотора вниз под машину, предусмотренному конструкцией авто на случай лобового столкновения.
5. Для усиления прочности количество технологических отверстий в щите должно быть минимальным.
6. Защита под двигатель должна иметь оптимальный вес, равный 7–15 кг.
7. При установке предохранительных устройств необходимо использовать специальные резиновые прокладки, чтобы снизить шумовые эффекты.

Вес щита, меньше семи килограммов, приведет к тому, что устройство не сможет выполнять задачи, стоящие пред ним. Чрезмерное увеличение его веса создает повышенные нагрузки на машину. Сила тяжести защитного устройства не должна создавать дополнительные нагрузки на подвеску, влиять на динамику авто, расход топлива.

Материалы, используемые для изготовления поддонов

Многие автовладельцы часто сталкиваются с проблемой выбора правильной модели защиты картера. Материалом для изготовления данных приспособлений служит разнообразное сырье:

• стальные листы;
• нержавеющая сталь;
• алюминий;
• титан;
• композитный материал в виде стеклопластика или углепластика.

Каждый представленный вид материалов обладает определенными характеристиками и свойствами. Привычная металлическая защита двигателя постепенно заменяется новыми композитными элементами.

Описание брони картера из стали и нержавейки

Стальная защита картера наиболее востребована на автомобильном рынке. К основным ее достоинствам относятся следующие показатели:

• низкая цена;
• высокая прочность;
• устойчивость к ударам и механическим повреждениям;
• возможность устранения полученных деформаций.

Для изготовления защиты из стали используются листы толщиной два миллиметра. Приспособление, выполненное из материала такой толщины, успешно оберегает картер транспортного средства от повреждений.

Внедорожники комплектуются усиленной броней, изготовленной из стальных листов толщиной три миллиметра. Такая защита отличается большим весом и повышенной устойчивостью против сильных ударов. Усиленные щиты трудно восстанавливать в гаражных условиях.

Основным недостатком стальных элементов является коррозия, ржавчина образующиеся в местах крепления. Обработка антикоррозийными средствами приносит эффект только в местах, где нет соединений.

Автоброня из нержавейки имеет сходные характеристики со стальными образцами. Ее основные преимущества — это презентабельность и устойчивость против коррозии. Изделия из нержавейки используются на дорогих иномарках.

Недостатком поддонов, изготовленных из нержавейки, является их высокая стоимость. Для сокращения расходов на щиты, автовладельцы используют декоративные накладки из нержавейки на обычные стальные поддоны.

Особенности алюминиевых защитных элементов

Алюминиевая защита картера двигателя имеет более высокую цену. Основные преимущества таких элементов состоят в следующих особенностях:

• повышенная жесткость;
• минимальные деформации;
• долговечность;
• возможность восстановить или произвести ремонт изделия, получившего деформации;
• отсутствует искрение при ударах о препятствия, что снижает вероятность возгораний в моторном отсеке;
• малый вес изделия благодаря легкости алюминия.

Защита, изготовленная из алюминия, обладает следующими недостатками:

• высокая стоимость;
• листы изготавливаются без ребер жесткости;
• способность исходного материала окисляться на воздухе приводит к появлению пятен, имеющих неэстетичный вид;
• закисание крепежных деталей приводит к трудностям при снятии приспособления.

Алюминиевая защита картера отличается большой толщиной листа, доходящей до пяти миллиметров. Благодаря малому весу материала такой вид изделий нашел широкое применение на гоночных машинах.

Описание свойств композитной и титановой защит картера

Композитная защита двигателя обладает небольшим весом, устойчива к коррозии, способна надежно предохранить картер и ходовую систему от негативных воздействий и ударов.

К недостаткам изделий, изготовленных из данного материала, относятся следующие факторы:

• образование сколов и трещин на листах в местах точечных и сильных ударов;
• отсутствие возможности восстанавливать щиты из композитных материалов, ремонт таких деталей не производится;
• низкая теплопроводность материала может привести к перегреву двигателя и трансмиссии;
• композитная защита картера имеет высокую стоимость, особенно изготовленная из кевлара.

Композитная защита устанавливается на машинах класса люкс.

Листы из композитного сырья не нуждаются в ребрах жесткости. Стендовые испытания показали, что прочностные характеристики уменьшаются от их наличия, т. к. в местах расположения ребер происходит концентрация напряжения. Многие производители располагают ребра жесткости на композитных изделиях для придания товарного вида.

Титановая защита относится к наилучшему виду данных изделий. В нем собраны все достоинства рассматриваемых выше материалов. Титан способен обеспечить все требования, предъявляемые к защите поддона двигателя:

• высокая прочность;
• отсутствие коррозии и окисления;
• легкость.

Единственным недостатком данного сырья является его высокая стоимость.

Особенности крепления защитных устройств

Крепление защиты двигателя производится различными способами. Для удобства снятия и последующей установки защиты при замене масла необходимо использовать простые и надежные крепежные элементы.

Заводы, выпускающие автомобили, не всегда комплектуют автомобили защитными поддонами, но поперечная балка транспортного средства должна быть оборудована специальными резьбовыми отверстиями для их крепления. При отсутствии данных отверстий необходимо произвести доработку и ремонт.

Большинство современных машин имеет отверстия для крепления автоброни. При покупке защиты, выполненной для данной марки авто, не придется производить ремонт и сверлить дополнительные отверстия для установки приспособлений. Конфигурация изделий разрабатывается в соответствии с конструктивными особенностями автомобилей при помощи специальных измерительных устройств и программ.

Крепление защиты производится при помощи обычных болтов, при этом рекомендуется использовать специальные демпферные прокладки.

Нужна ли защита поддона картера двигателя? Несмотря на то что установка щита не входит в список обязательных приспособлений, автовладельцы стремятся оборудовать нижнюю часть своего автомобиля надежной броней. Даже мелкие камушки на ровных дорогах могут пробить картер двигателя.

Вытекающее масло из поддона дает ответ, зачем нужно устанавливать автоброню для двигателя. При ударах часто получает повреждения и коробка передач, что может стать причиной аварии и вызвать серьезный ремонт.

почему не стоит ставить на автомобиль

Угадайте с трёх раз, какой доп навязывается дилерами при покупке нового автомобиля, помимо, конечно, сетки в бампер и ковриков? Ну разумеется – это защита картера! Так уж сложилось, что любой современный автомобиль кажется покупателю почти немыслимым без этого атрибута. Почему? Вам ответит любой: на наших дорогах чуть зазевался – и уже получил булыжником между колёс… А если собрался на дачу, так защита и вовсе как «Отче наш», даже не обсуждается.

Знакомая позиция, не правда ли? Да и аргументы, как ни крути, надуманными не назовёшь. Но сегодня я предлагаю взглянуть на нехитрое устройство под днищем наших автомобилей с другой стороны. С той, о которой абсолютное большинство даже не задумывается.

Проста и безотказна, да и польза очевидна. Или нет?..

1. Мешает охлаждению двигателя и КПП

И здесь читатель наверняка удивится: а это-то здесь при чём? А при том, что двигатель, трансмиссия и вообще всё, что находится в подкапотном пространстве, – это не просто некий безупречный механизм, который полностью довольствуется залитой охлаждайкой и радиаторами в любых условиях. Запас по «жароустойчивости», конечно, есть, но он не безграничен. И если вы откроете капот в знойный июльский день после получаса простоя в какой-нибудь московской пробке, то вас буквально окатит волной жара, а о саму поверхность капота вполне реально обжечь руку. Потому что двигатель + коробка – это такая большая печка, которой требуется не только непосредственно замкнутая система охлаждения, но и активная вентиляция для отвода горячего воздуха.

Если вы посмотрите на любой спорткар, то непременно обнаружите характерные вентиляционные решётки за двигателем. Так вот, эти так называемые «жабры» сделаны как раз для отвода тепла из подкапотного пространства. Потому что постоянный ток свежего воздуха через моторный отсек имеет для нагруженных силовых агрегатов огромное значение.

Воздухозаборники перед двигателем (он у Saleen S7 посередине) и воздухоотводы сзади, на капоте. Обычная схема вентиляции агрегатов на мощных машинах

Так вот, ставя эту массивную железяку (или композит, не принципиально), мы наглухо перекрываем ток воздуха в районе картеров двигателя и коробки. Конечно, наш условный «Солярис» или «Октавия» не суперкар, и моторчик там не генерирует сотни лошадиных сил и киловатты тепла. Но это не означает, что ему не требуется охлаждение снизу. Ещё на этапе проектирования конструкторы просчитывают аэродинамику не только для обводов кузова, но и для днища тоже. Посмотрите на фото ниже – как думаете, почему на картере ДВС отлиты рёбра? Для более эффективного отвода тепла. Это уже закладывается в конструктив поддонов мотора и коробки: набегающий воздух снижает температуру масла.

Рёбра охлаждения поддона двигателя. Современные поддоны частогладкие, но обдув агрегатов снизу в любом случае подразумевается на любой легковой машине

На этом месте можно возразить, ведь большинство защит картера имеет вентиляционные отверстия. И это так. Но давайте начистоту: много ли пройдёт воздуха через те щёлки, что оставляют изготовители подобных щитов?

Конечно, установленная защита картера влияет на температуру масла и ОЖ не радикально. Но в свете озабоченности многих товарищей высокой рабочей температурой масла современных двигателей (в нагруженных режимах – выше 100 градусов) их безапелляционная уверенность в необходимости установки железяки под днище выглядит странно. Те же 2-3 градуса маслу, которое и так работает на пределе возможностей, она запросто добавит.

2. Бесполезно на бездорожье

В традиционной легковой защите картера мало смысла на реальном бездорожье. Как бы ни крамольно это звучало. Разумеется, здесь читатель вправе снова возразить: дескать, я лично ехал на дачу после дождя, соскользнул в раскисшую колею и шлёпнулся о межколейку аккурат защитой! А что было бы, не будь спасительной железячки?. .

Да скорее всего, ничего не было бы. В 99% обычных дорожных ситуаций, которые с придыханием описываются на форумах в пользу защиты, скорость и высота «падения» машины брюхом настолько низкая, что подобный удар легко переносится и с незащищённым днищем. Ведь двигатель с коробкой не прикручены к кузову или подрамнику намертво – они имеют довольно высокую степень свободы и амортизации за счёт своих сайлентблоков (т.н. «подушек). И сделаны детали, в конце концов, не из пластилина. Поэтому если вы на своём семейном седане или кроссовере не идёте на результат на раллийной трассе или не покоряете скалистые перевалы, абсолютное большинство случайных «тычков» под днище ваш автомобиль перенесёт совершенно спокойно и без всяких защит.

А вообще, дабы избавиться от ненужных страхов, неплохо бы понимать, что вообще происходит между передними колёсами вашей машины. Можете на досуге заглянуть и убедиться сами: помимо картера, который, если верить форумам, просто создан для того, чтобы его пробивали и сносили при первой возможности, там есть ещё куча «лишних» деталей. Рычаги, подрамник, выпуск, стык «колокола» КПП – всё это, как правило, висит ниже картера двигателя. И чтобы пробить именно поддон, нужно «с размаху» и точечно удариться о камень или жёсткий ледяной надолб колеи. Но в таком случае, уверяю, и защита не будет панацеей. Вомнёт и её, а стоит она практически вплотную к поддону.

Самый что ни на есть городской «Шкода Рапид», вид снизу. Поддон двигателя, как ни странно, находится практически выше всех. Чтобы его пробить, нужно действительно быть счастливчиком, ну либо обладать особым искусством езды.

3. Меньше клиренс

И последнее касательно бездорожья. Вряд ли вы будете спорить, что легковушки и даже кроссоверы не рассчитаны на серьёзное бездорожье. Их максимум – та самая неглубокая раскисшая колея до дачного участка. И даже если вы в неё сползли и задели межколейку картером, то, как мы обсуждали выше, ничего страшного не случится.

Более того, если защиты не установлено, есть высокая вероятность продолжить движение дальше! А вот когда сел на защиту – часто это заканчивается походом за трактором. Ведь защита картера крадёт у городской машины последние, и без того не рекордные, сантиметры дорожного просвета. То же самое касается преодоления перекатов дороги, если вы выбрались на пикник к ближайшей речке. И без того небольшой угол рампы становится вовсе мизерным. И чем более низкая у>автомобиля посадка – тем менее показана для него «лыжа» под днищем.

Иллюстрация из официальной программы самообучения для сервисных специалистов VW по модели Amarok. Номинальный (и максимальный) угол рампы указан именно без защиты. Видимо, инженеры «Фольксвагена» о чём-то догадываются.

4. Больше расход

Наконец, есть ещё момент, заставляющий усомниться в абсолютной полезности обсуждаемого девайса. Это масса. Самые продвинутые композитные (про углеродные даже не говорим) модели с небольшим весом стоят много. Поэтому в основном ходу классическая сталь и некий облегчённый сплав (в каталогах для красоты его тоже зовут композитом), по факту не сильно отличающийся от стали по весу. В любом случае это никак не меньше 5 килограммов, а чаще 7-10 для среднестатистической легковушки. Не чудовищный вес, бесспорно. Но это к вопросу об экономии каждого грамма топлива, за которую так состязаются автолюбители, хвастаясь в Сети картинками с показаниями борткомпьютера. С защитой вы хронически возите в машине условное ведро с водой.

Audi A3, просвет под самой низкой точкой защиты картера. 11 сантиметров – это ровно два спичечных коробка. Нет, если оно действительно нужно… Решайте сами

Выводы

Что хочется сказать подытоживая. Уверен, большинство читателей всё равно не примут и осудят крамолу, написанную в данной статье. Но я хотел бы, чтобы меня правильно поняли. Я не призываю предать анафеме защиту картера как таковую. Я лишь призываю осмысленно подойти к необходимости её установки на конкретно ваш автомобиль. Вынуждены регулярно ездить на легковом>автомобиле или городском кроссовере в сложных условиях вне дорог? Да – наверное, защиту двигателя снизу стоит рассмотреть. Но, скорее всего, для 95% читающих эти строки весь «офф-роуд» заканчивается укатанной грунтовкой до дачного участка и сугробами после снегопада во дворе многоэтажки. И именно рядового автолюбителя на обычном городском автомобиле я призываю задуматься: вы точно осознанно готовы заплатить деньги и смириться со всеми минусами защиты картера, или в вас просто победило мнение менеджера-продажника с честными глазами?

Так ли важна защита картера двигателя? (ч. 1)

Многие автолюбители при покупке новой машины сталкиваются с тем, что изготовитель внизу моторного отсека обычно устанавливает лишь пластмассовый щиток, прикрывающий его пространство от грязи. Возникает логичный вопрос: нужна ли автомобилю реальная защита картера двигателя или можно ездить без нее?

Защита картера двигателя

Защита картера двигателя — это деталь из металла или композитного материала (стеклопластика, карбона или кевлара), которая прикрывает нижнюю часть моторного отсека.

Она крепится к элементам кузова автомобиля, если таковая предусмотрена конструкцией.

Предназначена защита картера и КПП для предотвращения ударов поддоном двигателя, картером коробки передач о неровности дорожного покрытия и камни, иногда попадающиеся на проезжей части дороги.

Так как поддон картера двигателя, впрочем, как и КПП, чаще всего изготавливают из стального листа толщиной менее миллиметра, он в большинстве случаев не выдерживает серьезного столкновения с препятствием.

Ездить на автомобиле после такого происшествия нельзя, так как через образовавшееся отверстие масло вытечет наружу, а агрегат, работая без смазки, быстро придет в негодность. На автомобиле с продольным расположением двигателя закрывается, как правило, только поддон картера двигателя.

Так как кожух сцепления и коробка находятся позади мотора, заслоненные его поддоном. Если же силовой агрегат имеет поперечное расположение, то защита картера вместе с двигателем закрывает и коробку перемены передач с кожухом сцепления.

Выбор

Чтобы верно выбрать защиту для своего автомобиля, необходимо знать, чем отличаются на вид схожие изделия.

Защиты поддона картера разных изготовителей для какой-то определенной модели автомобиля не могут существенно отличаться своими геометрическими размерами, за исключением, пожалуй, толщины пластины, которая для изделий из металлов не должна быть меньше 3 мм.

Значит, выбирать предстоит лишь материал, из которого изготовлена защита картера двигателя. Плюсы и минусы металлов, которые наиболее часто применяются для изготовления.

• Сталь. Защита картера, выполненная из стали, встречается в продаже наиболее часто. Достоинства щитка из этого материала: невысокая стоимость, достаточные прочность и жесткость, а также хорошая ремонтопригодность. Недостатки: большой вес и слабая устойчивость против коррозии.
• Алюминий. Плюсы такой защиты картера: низкий вес, отличная антикоррозийная устойчивость. Минусы: прочность и жесткость оставляют желать лучшего. Низкая ремонтопригодность ввиду того, что варить этот металл можно только специальным сварочным аппаратом с использованием аргона.

Композиты

Общие свойства композитных материалов — это высокая прочность и небольшая масса. Однако, несмотря на то что защита картера автомобиля выдерживает довольно значительную нагрузку, распределенную по ее площади, сильный удар в одну точку, как правило, пробивает в ней сквозное отверстие.

Толщина защиты двигателя автомобиля из композитов обычно от 8 до 12 мм, что несколько больше, чем из металлов. Поэтому выигрыш в массе не так велик, как может показаться на первый взгляд. Предельные параметры каждого композита зависят в основном от того, какими волокнами он армирован.

Ниже приведем несколько примеров композитных материалов, используемых для изготовления защиты картера автомобиля.

• Кевлар. В нем для армирования используются параарамидные волокна. Они обладают высокой прочностью и термостойкостью, а также небольшой удельной массой. К примеру, разрывное усилие этих волокон составляет от 280 до 550 кгс/мм², против 50-150 кгс/мм² у стали. А его плотность (около 1,5 т/м3) значительно меньше аналогичного параметра стали, который в среднем равен 7,8 т/м3. Цвет защиты картера из этого сырья — зеленовато-золотистый. Это лучший и самый дорогой композитный материал для изготовления защиты поддона картера двигателя автомобиля.
• Карбон. Армируется углеродными волокнами. Они имеют разрывное усилие 250-500 кгс/мм2 при плотности 1.75 т/м3.
• Стеклопластик, также называемый FRP. Стекловолокно, входящее в его состав, рвется при усилии 170 кгс/мм2 и имеет плотность 2.52 т/м3. Хотя его параметры уступают двум предыдущим материалам, они все же несколько лучше, чем у стали. Да и стоимость защиты картера двигателя из этого материала заметно ниже, чем из карбона или кевлара.

Легкие защиты картера двигателя автомобиля из композитов устанавливают чаще на спортивные машины. Там же, где не идет борьба за секунды, подойдут и стальные изделия.

Установка

Устанавливая защиту, проследите за тем, чтобы между ней и поддоном оставался зазор не менее 2 см. Так как двигатель автомобиля закреплен на резинометаллических подушках, а поэтому при запуске и остановке неминуемо колеблется.

Если ездить на автомобиле со слишком малым расстоянием между этим деталями, поддон будет контактировать с кожухом, вызывая вибрации и лишние шумы. Также возможно повреждение поддона, который на некоторых современных авто изготовлен из пластика.

После этого масло, конечно же, вытечет через образовавшееся отверстие.

Если после установки защиты при движении появились посторонние звуки, проверьте, нет ли на ней следов контакта с поддоном, или не ослаб ли от вибрации ее крепеж.

Ремонт

Стальная защита поддона лучше всего поддается ремонту. Приварить отломившийся от нее монтажный кронштейн можно как полуавтоматом, так и обычным электродом МР-3 при помощи сварочного трансформатора или инвертора.

Покрасить ее после ремонта можно железным суриком, разведенным на олифе — это недорого и надежно защитит металл от коррозии. Особенно тщательно нужно прокрасить сварочные швы.

Отрихтовать деформированный стальной щиток можно при помощи обычной кувалды

Выпрямить алюминиевую защиту двигателя автомобиля тоже не составляет большого труда, а вот сварка этой детали обойдется значительно дороже, чем стального изделия. Зато красить ее не нужно, так как на поверхности алюминия образуется прочная окисная пленка, предохраняющая этот металл от коррозии.

Не стоит пытаться восстановить любую композитную защиту после поломки, былую прочность вернуть ей уже не удастся. Красить ее тоже не нужно ведь воды она не боится, да и автомобиль после покраски защиты двигателя не станет выглядеть лучше.

Что такое «защита двигателя» и для чего она нужна

Защита картера – устройство, которое защищает узлы и агрегаты двигателя от механических повреждений. Она крепится на днище машины прямо под двигателем.

Кроме защиты двигателя от механических повреждений, устройство часто предотвращает угон машины, затрудняя доступ к проводке. Иногда преступники перекусывают провод, который идет с аккумулятора на электрооборудование и сигнализацию и расположен довольно низко. С установленной защитой это сделать проблематичней.

Защита не способствует перегреву двигателя. Когда автомобиль движется, воздушные потоки проходят через радиатор автомобиля спереди и охлаждают мотор. Она даже будет полезна зимой, т.к. с ней двигатель остывает несколько медленней, чем без неё. Также дополнительно на нее наклеивают шумоизоляцию, чтобы она меньше гремела.

Для замены масла в защите имеются необходимые отверстия с пластиковыми заглушками, которые достаточно просто открыть. Снимать защиту во время этой процедуры не придется.

Её приходится снимать, если нужно менять фильтр, а доступ к нему можно получить только со стороны днища.

Хотя на некоторых изделиях реализован лючок для замены фильтра без снятия защиты, что сэкономит деньги на ее снятие/установке.

Защиту двигателя легко установить, для этого не требуется сверлить в днище отверстия, так как зачастую она крепится с помощью штатных крепежных элементов. Это будет дополнительным плюсом при пассивной безопасности. Поэтому постарайтесь выяснить, каким образом она крепится, чтобы избежать дополнительных проблем при установке.

Как выбрать защиту картера двигателя?

Существует две разновидности защиты картера: композитные и металлические. Металлические делятся на: алюминиевые, стальные и сделанные из нержавеющей стали

Композитные защиты появились недавно на рынке, но уже пользуются спросом. Под понятие «композитных» попадают несколько видов искусственных материалов, таких как стеклопластик, карбон или кевлар. По сравнению с металлической, защита картера из композитных материалов обладает рядом преимуществ:

• Более высокая прочность и жесткость при той же толщине;
• Не подвержена воздействию влаги и не ржавеет;
• Не оказывает влияния на безопасность при столкновении;
• Имеет малый вес;
• Не изменяет клиренс автомобиля. Обладает свойствами шумопоглощения благодаря волокнистой структуре.

Стальные защиты сделаны из обычной листовой стали и являются самым дешёвым товаром. Алюминиевые — стоят дороже, так как сам материал обладает большей стоимостью. Эти защиты обладают высокой жёсткостью и отличаются большой прочностью. Защита из нержавеющей стали по своим функциям приближена к продукции из алюминия, но стоит дороже, благодаря эффектному внешнему виду.

Защиты двигателя из алюминия применяются в автоспорте и предназначены для других целей. Например, на спортивных машинах не редко можно увидеть защиту из пластика, которая обладает малым весом и сделана из сверхпрочного пластика

Ставить такую защиту на гражданские автомобили нет смысла — слишком дорого и не практично.

При выборе следует ориентироваться на жёсткость изделия. Если материал недостаточно жёсткий, она будет гнуться при малейшем ударе. Защита с малой жёсткостью не эффективна, поэтому нет никакой разницы – есть она или нет.

Для чего нужна защита картера?

Различные производители автомашин по-разному относятся к защите картера двигателя. В большинстве моделях автомобилей двигатели снизу совершенно открыты. И это понятно.

Конструкторы пытаются максимально облегчить вес автомобиля и обеспечить лучшие условия для естественного охлаждения двигателя, чтобы достичь хороших показателей машины по мощности, приёмистости и экономичности.

Не последнюю роль играют и соображения обеспечения безопасности водителя и переднего пассажира при лобовом столкновении. Двигатель должен при этом свободно уходить вниз, а не в салон.

Для защиты отдельных узлов и деталей от пыли и грязи производители используют резиновые пыльники и пластиковые крышки, которые не спасают их от повреждений при получении сильных ударов.

Таким образом, при проектировании автомашин конструкторы не берут в расчёт езду по бездорожью и неопытных водителей, наезжающих на камни и бордюры.

Модели внедорожников имеют для этого повышенный дорожный просвет. Однако нельзя сказать, что они полностью игнорируют этот вопрос. Многие производители выпускают штатную защиту картера двигателя, как дополнительный аксессуар к комплекту автомобиля, и предусматривают в несущих конструкциях днища технологические отверстия с резьбой для её крепления.

Вопрос её установки они оставляют на выбор покупателя.

Всё зависит от опыта водителя, предназначения и модели машины, условий её эксплуатации.

Если машина имеет высокий клиренс и эксплуатируется только в городе на асфальтированных дорогах европейского уровня опытным и осторожным водителем без вредных привычек, то защиту можно не ставить

В этом случае вероятность получения ударов снизу по картеру ничтожна мала. Во всех остальных случаях установка защиту картера двигателя лучше установить. Почему?

Картер – поддон двигателя, содержащий моторное масло, откуда оно черпается для смазки и охлаждения поршневой и кривошипно-шатунной системы. В легковых автомобилях он размещается ниже других деталей днища и ближе всего находится к поверхности земли.

Именно от него измеряется клиренс автомобиля. Поддоны картера бывают стальные, чугунные, а в некоторых моделях пластиковые. При сильном ударе о жёсткий и твёрдый предмет наподобие камня, бетонного бордюра или железной крышки канализационного люка поддон может треснуть или деформироваться.

Вмятины, образованные от ударов посторонних предметов об дно картера нарушают работу масляного насоса, приводя к падению давления масла. К тому же приводит и утечка масла через трещину или пробоину в поддоне. Итоговый результат повреждения днища картера – перегрев и выход из строя двигателя, ремонт которого обходится на порядок дороже, чем покупка и установка защиты.

В России, даже в самых цивилизованных городах, условия для вождения автомобилей с низким клиренсом далеки от идеальных. Камни и кирпичи на дорогах не редкость, не говоря уже об образовавшихся ямах и ухабах. Зимой на них образуются глубокие ледяные колеи. К тому же, каким бы опытным не был водитель, иногда на дорогах возникают такие ситуации, когда он не может вовремя заметить и объехать камень или яму на дороге.

Инструкция по установке защиты картера

Защита картера представляет собой металлический или композитный лист с высокой жёсткостью, предназначенный для предотвращения ударов твёрдых предметов об днище двигателя.

Он устанавливается перед ним в качестве щита. Его задача – принять на себя энергию удара и передать её силовым элементам шасси и рамы, предохраняя двигатель.

Поэтому принципиально важно, чтобы щит крепился именно к несущим конструкциям рамы

Сегодня на рынке автомобильных аксессуаров есть из чего выбирать защиту картера. Производители предлагают различные образцы изделий из стали, алюминия и композитных материалов. Каждый из предлагаемых вариантов имеет достоинства и недостатки:

• Щиты из нержавеющей стали обладают хорошей прочностью и успешно противостоят неоднократным ударам, имеют самые низкие цены. К недостаткам относится большой вес изделия.
• Защита из алюминиевого листа уступает стальному щиту по прочности, но весит значительно меньше его. По цене гораздо выше стального аналога. К достоинствам кроме малого веса следует отнести высокую устойчивость к коррозии. Слабым местом являются ушки крепления.
• Карбоновая композитная защита картера наиболее практичная и прочная конструкция, превосходящая по защитным свойствам другие виды щитов. Её преимуществами являются высокая прочность, лёгкость, устойчивость к действию агрессивных веществ. Основной недостаток – высокая стоимость изделия.

Основные требования к защите

Защита картера должна соответствовать следующим, предъявляемым к ней, требованиям:

• высокая прочность и жёсткость конструкции обеспечивается наличием продольных рёбер или специального профиля, толщиной листа;
• наличие технологических отверстий для обеспечения доступа к сливным пробкам картера во время технического обслуживания двигателя;
• защитный лист не должен препятствовать теплоотдаче и обдуву воздушным потоком двигателя, ухудшать его естественное охлаждение;
• элементы крепления листа должны обеспечивать прочное и надёжное его соединение с рамой, выдерживающее удары твёрдыми предметами;
• профиль защиты должен обеспечивать воздушный зазор в 2-3 см от поддона картера, но в то же время не должен сильно уменьшать клиренс автомобиля;
• защитный лист с большим количеством технологических отверстий и вентиляционных щелей имеет низкую прочность, поэтому их число должно быть минимальным.

Чтобы не было лишних проблем с установкой желательно приобретать оригинальные заводские защиты картера. В них предусмотрены все отверстия для крепления, технологические лючки и прочие элементы, идеально совпадающие с соответствующими деталями днища автомобиля. Они же комплектуются необходимыми элементами крепления. Такую крышку можно легко установить самому, выполняя следующие действия:

• поднять машину на подъёмнике или поставить на яму;
• системы болтового крепления защиты на разных моделях автомобиля различается незначительно. Они могут иметь закладные гайки, болты или кронштейны в комплекте крепежа. К самой защите обычно прилагается инструкция по установке со схемой и описанием. Обычно защита имеет спереди 2-3 отверстия под болты крепления, а сзади 2 ушка или широкие прорези под гайки с большими шайбами;
• установить необходимые закладные гайки, кронштейны, совместить установочные отверстия на защите и днище машины, затянуть крепёжные болты, не прикладывая чрезмерных усилий.

На некоторых моделях автомобилей с задним приводом может потребоваться установка двух щитов для защиты картера и для защиты коробки передач. Выбирая защиту картера двигателя для своего автомобиля, обращайте внимание на:

• надёжность элементов крепления;
• наличие демпферных прокладок для предотвращения стука выхлопной системы об неё;
• наличие легкосъёмных крышек и заглушек на технологические люки для замены масла и фильтра;
• наличие специального покрытия от преждевременной коррозии для стальных изделий.

В любом случае установка защиты – надёжная гарантия безопасной езды по разбитым дорогам и бездорожью.

Плюсы и минусы защиты картера двигателя

Установив добротную защиту картера, можно обеспечить 100%-ную безопасность силового агрегата. В большинстве случаев современные автомобили «с завода» оснащены пластиковой защитой. Однако пластик может уберечь лишь от загрязнений – но не от механических воздействий. Защита картера двигателя ставится на:

• коммерческие транспортные средства;
• внедорожники;
• легковые машины.

Нужна ли защита двигателя?

Уделять внимание защите поддона картера двигателя приходится прежде всего из-за плохого дорожного покрытия – а это большая проблема российских дорог. Грамотно установленная защита не позволит электросистеме автомобиля повредиться.

Картер двигателя может находиться слишком низко. Это касается машин с низким клиренсом – для таких ТС, к сожалению, характерны многие из основных неисправностей ДВС.

Отметим и побочное положительное свойство защиты. Она затрудняет доступ к электропроводке авто. Как следствие, угнать машину злоумышленникам оказывается значительно сложнее – невозможно перекусить провод соединяет аккумулятор с сигнализацией.

Из чего изготавливают защиту?

Защита картера двигателя может быть выполнена из различных материалов – таких, как:

• пластик;
• сталь;
• алюминий;
• металл;
• композит.

Наиболее популярной считается стальная защита картера двигателя. Металл надёжно защищает поверхность от повреждений. Сталь отлично подходит для сохранения исправности коробки передачи. Толщина материала составляет от двух до трех миллиметров. Трехмиллиметровое устройство ставят обычно на внедорожники.

Широко применяется и нержавеющая сталь. Эксперты считают, что такой материал отличается надежностью и прочностью и – что немаловажно – не подлежит коррозии. Также нержавеющий щит со временем не утрачивает привлекательный внешний вид.

Алюминий имеет высокую жёсткость, благодаря чему автомобиль надёжно защищён. Алюминиевое устройство практически не подлежит деформации. С ним и риск возгорания в подкапотном пространстве снижается

Эффективной является и композитная защита. Такое устройство выполняется из углепластика, карбона, стекловолокна и других материалов. Несмотря на малый вес, композит обладает высокой прочностью. При установке защиты картера двигателя автовладельцы могут применить подобный автощит без ущерба для экстерьера транспортного средства.

Плюсы и минусы защиты картера

Использование автоброни имеет свои плюсы и минусы. К достоинствам можно отнести следующие:

• Поддон картера надёжно защищён – причем не только от повреждений, но и от грязи.
• Отсутствует шум из-под капота.

Какую защиту картера выбрать

Выбирать защиту картера двигателя стоит в соответствии с рекомендациями производителя. Стоит обращать внимание на:

• Толщину и вес пластины. При установке тяжелого листа на легкий автомобиль существует вероятность значительного снижения динамики.
• Производитель. Дорогостоящее изделие от известной фирмы имеет больший срок службы.
• Наличие отверстия с заглушкой — чтобы замена моторного масла была возможной. В процессе смены жидкости защиту вовсе не потребуется снимать.
• Способ крепления.

Также обязательно стоит учитывать дорожные и климатические условия.

Чтобы поставить защиту поддона, необходимо поднять машину на подъёмнике либо обойтись ямой или эстакадой. Если такой возможности нет, то лучше доверить работы по установке защиты картера специалистам. Для выполнения этой процедуры необходим опыт – велика вероятность, что автомобилист-любитель не только не справится, но и нанесёт автомобиль большой вред.

Источник: «SuperDvigatel»

Защита картера двигателя — Статьи

В России с её вечными дорожными проблемами защита картера двигателя стала неотъемлемой частью любого автомобиля. Однако, не все производители включают деталь в список обязательных при сборке транспортных средств. Многие водители, установив на свою машину пыльник от грязи, не хотят задумываться о таком приспособлении, как защита картера двигателя.
Как правило, так происходит до тех пор, пока их не постигнут неприятности, связанные с её отсутствием. Дело в том, что сам картер является уязвимым элементом, и чтобы повредить его, достаточно слабого удара. Если он пострадает, то ремонт может обойтись очень дорого. Гораздо дешевле будет стоить защита картера двигателя.
Если она отсутствует, то в опасности, оказывается, не только картер. От удара может пострадать коробка передач. Очень часто так бывает если повреждения получает машина, которая имеет поперечное расположение агрегата силового типа.

Характеристики

Выбираться защита поддона картера двигателя, может, по — разному, но всё — таки необходимо уделять внимание основным параметрам, которые должны соответствовать требованиям.
Как уже упоминалось выше, защита должна устанавливаться для того, чтобы оградить картер от повреждений. При ударе основная часть энергии поглощается ей. Остальная часть растекается на раму или кузов. Таким образом, обращать внимание нужно:
1. На способ крепления защиты.
2. Жёсткость конструкции.

Когда данную деталь заканчивают ставить, между ней и картером остаётся совсем маленький зазор, поэтому конструкция должна иметь приличную жесткость, иначе она прогнётся и картер всё равно получит удар.

Увеличение пространства для деформации в данной ситуации не выход, так как при этом ощутимо снижается проходимость транспортного средства. Лучше отдать предпочтение той детали, которая имеет рёбра жёсткости, что позволяет значительно уменьшить деформацию защиты после получения удара.
Ещё не помешает обратить внимание на форму. Защита должна иметь небольшой наклон.

Данная особенность является требованием производителя. Дело в том, что при лобовом столкновении удар мотора уходит вниз. Таким образом, можно уберечь водителя и пассажира, который сидит впереди от получения серьёзных травм.
Ещё одним важным параметром является жёсткость защитной конструкции, которая будет устанавливаться на машину. Нужно проследить чтобы в детали было как можно меньше отверстий технологического типа. Вес защитного листа тоже имеет значение. Чем больше этот показатель, тем значительнее будет нагрузка на подвеску. Нормальным весом такой детали сегодня считается 7 — 15 кг. Если защита будет легче, то это может свидетельствовать о низком качестве детали.

Материал для производства защиты

Автолюбители сегодня всё чаще задаются вопросом какой именно защитный лист будет лучше справляться с возложенной на него задачей. Производят эту деталь из стали, нержавейки, титана, алюминия и некоторых материалов композитного типа. Каждый тип материала имеет свои уникальные свойства, а также положительные и отрицательные стороны:
Стальная защита
Распространена сегодня больше всего. Её цена, как правило, ниже чем у других типов. Со своей главной задачей подобная деталь справляется неплохо. Это обусловлено высокой прочностью и надёжностью.
Её толщина составляет обычно около 2 мм. Это обычно вполне достаточно и если лист всё — таки погнулся после удара — то его можно выпрямить кувалдой.
Ещё в магазинах можно купить защиту картера усиленного типа.  Её толщина будет равна 3 мм. Установленный на внедорожник такой защитный лист может выдерживать длительное использование в самых жёстких условиях бездорожья. Она способна выдержать даже самые сильные удары, но если водитель всё — таки умудрился ей погнуть, то придётся обращаться на СТО или подумать о том, чтобы установить новую защиту картера двигателя.
Самым главным недостатком защиты из стали является её подверженность коррозии. Она влияет на места крепления листа, причём самым неблагоприятным образом.
Нержавеющая сталь
По характеристикам идентична предыдущему собрату. Однако, главным отличием служит высокая устойчивость воздействию коррозии. Однако, если автолюбитель надумает покупать нечто подобное, то ему не стоит забывать, что стоимость будет намного выше чем у стального образца. Некоторые люди ставят обычный стальной лист, а сверху монтируют накладку из нержавейки. Это позволяет избежать лишних затрат и обеспечить неплохой внешний вид машины.
Алюминиевый защитный лист
Будет стоить дороже своего нержавеющего собрата. Но это оправдывается хорошей жёсткостью и долгим сроком службы. Ещё стоит отметить, что алюминий лист при ударе совсем не даёт искры, что полностью исключает случайное возгорание в моторном отсеке.
Благодаря материалу весит такая защита гораздо меньше стальной, но алюминий имеет свойство окисляться при контакте с воздухом, поэтому через некоторое время выглядит не очень эстетично. Вдобавок окислится, могут крепёжные болты, в связи с этим будет очень сложно снять защитный лист.

Композитная защита
Из названия становится понятно, что главным компонентом при её производстве становится композит, в качестве которого может послужить стеклопластик или углепластик. К достоинствам можно отнести то, что подобный тип защиты обладает хорошей прочностью, не подвержен коррозионному воздействию и весит немного. К сожалению, когда речь идёт о недостатках, то говорят, что они с лихвой перекрывают все положительные стороны. После того, как лист получает ряд точеных ударов, на его поверхности неизбежно появляются сколы, а затеи и трещины. Исправить подобные дефекты в данной ситуации невозможно. Вдобавок защита такого типа обладает довольно низкой теплопроводностью. Из — за этого может возникнуть излишний перегрев мотора. Цена её достаточно велика, особенно если речь идёт об экземпляре из кевлара.
Лист из титана
Будет, пожалуй, самым лучшим решением. Этот материал способен объединить в себе хорошую прочность, устойчивость к коррозии и окислению, а также небольшой вес. Одним — единственным недостатком такой защиты является её чересчур высокая стоимость.

Рекомендации
 Установить защиту любого типа можно даже в кустарных условиях в стенах своего гаража. Ничего сложного в этом нет и никогда не было.
Как правило, защитный лист прикручивается с помощью обыкновенных крепёжных болтов. Однако, имеют место и такие крепления, как специальные кронштейны или лапки металлического типа. Но если автолюбитель является человеком, который даже не знает в какую сторону болт отворачивать, то можно обратиться в любой автосервис где установят или снимут защиту за 5 минут. Для этого достаточно обратиться на агрегатор Uremont.com.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Что такое брызговик двигателя и как его заменить?

В среднем автомобиль состоит примерно из 30 000 различных деталей, и вам может быть сложно отслеживать каждую деталь, если вы не являетесь экспертом по автомобилям. Брызговик двигателя или защитная пластина — одна из тех деталей, о которых легко забыть. Если вам нужен новый, вы захотите найти замену как можно скорее, чтобы вы могли путешествовать со спокойной душой.

Получить бесплатную консультацию

К счастью для вас, Гаечный ключ здесь, чтобы рассказать о различных автомобильных деталях и обучить среднего автовладельца. Если вы хотите узнать больше о брызговиках двигателя вашего автомобиля, продолжайте читать!

Что такое брызговик двигателя

Брызговик двигателя , также известный как защитная пластина, нижняя крышка двигателя или брызговик двигателя, представляет собой панель, расположенную под двигателем вашего автомобиля и защищающую его от мусора на дороге. Он предотвращает прямое попадание мелких камней, гвоздей, воды или пыли в двигатель, защищая его от суровых дорожных условий.

Хотя он и называется «брызговиком двигателя», он защищает более чувствительные детали помимо двигателя. Другими частями, которые выигрывают от брызговика двигателя, являются масляный поддон, трансмиссия и многое другое. Без него эти детали нужно будет заменять чаще, поскольку они необходимы для поддержания вашего автомобиля в рабочем состоянии.

Поскольку он расположен под вашим автомобилем и предназначен для защиты от ударов, вам, вероятно, придется заменить его хотя бы один раз в течение всего срока службы вашего автомобиля. В зависимости от обычных условий на дорогах, по которым вы едете, это может произойти раньше, чем вы думаете.

Однако заменять брызговик двигателя нужно только в том случае, если он поврежден или изношен.

Хотя технически вы можете ездить без брызговика двигателя, мы не рекомендуем это делать. Если ваш брызговик двигателя поврежден, мусор с дороги может попасть в чувствительные части вашего автомобиля и повредить их. Замена двигателя, масляного поддона или трансмиссии значительно дороже, чем замена брызговика двигателя.

Металл или пластик?

Если вы ищете новый брызговик двигателя для своего автомобиля, вы можете найти два разных типа: пластик и металл . У каждого типа есть свои преимущества и недостатки, поэтому проведите собственное исследование и выберите лучший вариант для своего автомобиля.

Пластиковые брызговики двигателя, как правило, более доступны по цене, чем , но они могут быть не такими прочными. Пластик — более мягкий, более хрупкий материал, который легче повредить, чем металл. Если вы в конечном итоге выберете пластиковый брызговик двигателя, вам, возможно, придется заменять свой чаще, но если доступность стоит риска, то дерзайте!

Металлические брызговики двигателя дороже, но можно ожидать, что они прослужат дольше, чем пластиковые. Если вы регулярно ездите на своем автомобиле в районах с большим количеством гравия или в суровых дорожных условиях, выбор металлического брызговика двигателя может стоить инвестиций.

При всем при этом для разных марок и моделей изготавливаются разные брызговики двигателя. Если вы покупаете свой собственный и устанавливаете его самостоятельно, убедитесь, что вы покупаете тот, который подходит для вашей конкретной марки и модели.

Как заменить брызговик двигателя

Если у вас есть все необходимые инструменты, вы можете заменить брызговик двигателя дома! Давайте рассмотрим, что вам нужно и как это сделать. И, как всегда, запишитесь на прием к квалифицированному специалисту, если вам неудобно самостоятельно заменять брызговик двигателя.

Что вам потребуется

• Новый брызговик двигателя
• Торцевой ключ или отвертка
• Винты, болты и шайбы
• Автомобильный домкрат
• Отвертка с плоской головкой
• Свежая тряпка (чистая и сухая)
• Защитное снаряжение (очки, полуботинки, перчатки и т. д.)
• Фонарик

2 3 3 9015 Как это сделать 6

1

С помощью фонарика найдите брызговик двигателя.

Замена брызговика мобильного двигателя

Если вам нужен квалифицированный специалист для замены брызговика двигателя, рассмотрите возможность найма одного из квалифицированных выездных техников Wrench. Наши мобильные техники, также известные как мобильные механики, выезжают в выбранное вами место, чтобы предоставить вам любые необходимые услуги по ремонту или техническому обслуживанию автомобилей.

Независимо от того, нужна ли вам замена брызговика двигателя или простая замена масла, наши мобильные специалисты приедут к вам домой, в офис или в любое другое удобное место для оказания услуг.

Однажды попробовав Wrench, вы больше никогда не захотите возвращаться в обычную ремонтную мастерскую! Наши мобильные специалисты экономят время, деньги и нервы владельцев автомобилей, сокращая время ожидания или плату за буксировку. С нами вы проведете больше времени в дороге и меньше времени в душном зале ожидания ремонтной мастерской.

Просто закажите замену брызговика мобильного двигателя с помощью Wrench сегодня, и мы учтем всю вашу информацию, найдем брызговик двигателя, который подходит для вашей марки и модели, и установим его прямо у вас дома или в офисе!

Поделитесь этой инфографикой со своими друзьями и семьей!

Как заказать замену брызговика двигателя с помощью ключа

Если вы заинтересованы в том, чтобы заказать у нас замену брызговика мобильного двигателя, все, что вам нужно сделать, это посетить наш веб-сайт или мобильное приложение. Просто запросите бесплатное предложение, предоставив нам некоторую основную информацию, и мы отправим вам по электронной почте честное предложение по замене брызговика двигателя. Как только у вас будет возможность ознакомиться с нашим предложением, вы выберете любую дату, время и место, которые вам больше всего подходят. В кратчайшие сроки наш мобильный специалист будет у вашего порога, готовый заменить брызговик вашего двигателя.

Перед тем, как вы сможете записаться на прием, нам необходимо получить некоторую базовую информацию о вашем автомобиле и его потребностях. Вы должны быть готовы сообщить нам год, марку и модель вашего автомобиля. Мы также запросим VIN и номерной знак. Как только мы узнаем, какой у вас автомобиль, мы попросим вас перечислить услуги, в которых он нуждается. Вы можете заказать замену брызговика двигателя мобильного, а также любые другие услуги. Если вам нужно какое-то плановое техническое обслуживание, убейте двух зайцев одним выстрелом и сразу выполните весь список дел по ремонту автомобилей!

Вся эта информация поможет нам лучше подготовиться к вашей встрече, и мы сообщим вам более точную цену. Наше предложение по ремонту автомобилей будет включать в себя оценку времени и стоимости ваших услуг, поэтому вы точно будете знать, чего ожидать.

Когда наш выездной техник приедет заменить брызговик двигателя, вы сможете сесть и расслабиться, зная, что ваш автомобиль в надежных руках. Забронируйте встречу сегодня!

Получить бесплатное предложение

Этот пост также помечен:

Гаечный ключ Среда, Гаечный ключ, Советы по вторникам, Воскресные чтения, Воскресные блоги, Понедельничные блоги, зеркала, автомобильные советы, ремонт автомобилей

Что такое брызговик двигателя и для чего он нужен?

Что такое брызговик двигателя?

Также называется защитной пластиной или нижней крышкой двигателя, брызговик двигателя — это автомобильная деталь, расположенная под автомобилем, изготовленная из пластика или металла, которая защищает компоненты от возможных ударов, ударов, мелких предметов на дороге, которые могут повредить автомобиль снизу, а также защищает от проникновения пыли или загрязнений .

Что касается брызговика двигателя, то на некоторых автомобилях он не установлен с завода, а на автомобили, которые с самого начала выпускались с этим защитным экраном. Если у вас нет этого щита, вы можете установить его, так как на рынке есть много вариантов для каждой марки и модели автомобиля.

Защита нижней части двигателя связана с ездой по бездорожью – там, где она доказывает свою полезность, брызговик двигателя очень полезен также при движении по людным местам или в дальней дороге.

Хотя название относится только к двигателю, защитный экран также закрывает другие чувствительные детали, расположенные под автомобилем, такие как масляный поддон и большая часть трансмиссии, детали, которые необходимы для вашего автомобиля и нуждаются в некоторой защите.

Содержание

1. Защищает части автомобиля от пыли

Для некоторых частей вашего автомобиля пыль может быть очень вредной, особенно двигатель и трансмиссия теряют большую часть своей эффективности из-за пыли и загрязнений. Также там, где попадает пыль, может потесниться вода, а вслед за ней – ржавчина и коррозия.

Особенно в холодное время года автомобиль соприкасается с участками дороги, посыпанными большим количеством материала, имеющего в составе соль, что очень вредно для вашего автомобиля.

Хотя соль полезна, потому что она растапливает снег и лед на дороге, вы не хотите, чтобы песок, смешанный с солью, соприкасался с какой-либо частью вашего двигателя.

2

. Защищает двигатель автомобиля от ударов , ударов и потенциально опасных дорожных предметов

Важность двигателя известна всем. Если сверху она защищена капотом, а по бокам прикрыта и укреплена кузовом автомобиля, то снизу могут подвергаться ударам двигатель и другие дорожные предметы. Щит необходим для обеспечения этой защиты как в случае удара о предмет, так и от воды, снега или грязи.

При отсутствии щита удар о бордюр, выбоину, камни или любое другое препятствие может привести к поломке масляного поддона автомобиля, который является наиболее уязвимым и чувствительным. В этом случае движение становится невозможным, машина заглохнет, потеряв все масло, а ремонт будет дорогим.

На исследовательском уровне ищутся лучшие решения для защиты компонентов автомобиля, и особое внимание уделяется двигателю. Таким образом, моторный щит становился все более прочным за счет стойких материалов, из которых он изготовлен.

3. Легко обслуживать и менять

На авторынке очень много вариантов защитных щитков для каждой марки автомобиля. Выбирайте правильный брызговик в зависимости от модели автомобиля. Варианты брызговика изготавливаются из пластика или металла, каждый из которых имеет свои преимущества и недостатки. Установка брызговика, как правило, простая операция, вам просто нужно закрепить его несколькими винтами, и проблема решена.

Плохая часть для автомобилей, у которых изначально не было щита, потому что в некоторых случаях его приходится приваривать.

Если вы много ездите, этот брызговик просто необходим, также периодически проверяйте его и, если он поврежден, замените его для большей защиты.

4. Вам будет безопасно ездить по неровной дороге

Если вы решили отправиться в бездорожье, важно учитывать опасность, которой вы подвергаете свой автомобиль, если не используете щиток . Ехать по такой дороге на машине без брызговика — проблема. Но у большинства внедорожников есть хороший прочный щит под машиной для такого типа дорог.

5. Помогает против ржавчины

Воздействие на детали автомобиля воды, пыли, загрязнений и нескользких материалов может со временем привести к образованию колеи. Сверху двигатель защищен капотом, а снизу двигатель может быть защищен брызговиком. Это может помочь материалам прослужить дольше.

Существует два типа брызговиков двигателя: пластиковые или металлические . Каким бы ни был ваш вариант, мы объясним преимущества и недостатки.

Пластиковый брызговик двигателя по цене более доступный , но, как недостаток, этот имеет меньшую прочность при возможных резких препятствиях, с которыми автомобиль может столкнуться во время движения.

Металлический автомобильный брызговик дороже, но и прослужит гораздо дольше, а также более прочный, если встретите на дороге жесткие препятствия. Цена соответствует качеству материала. 🙂

Стоимость пластикового моторного щита, из-за материала из которого он изготовлен имеет цену от 25$ до 100$

Полезно знать, что цена металлического щита может быть между 70$ и 150$ , или даже дороже в зависимости от модели автомобиля, для которого он был изготовлен, но металлический брызговик — лучший вариант для защиты.

Установка моторного щита может быть простой, особенно если вы увлечены всем, что означает механическая часть автомобиля.

Помните! Покупайте только брызговики двигателя, подходящие для вашей модели автомобиля!

Для любого заказанного вами металлического или пластикового щитка вы обычно получаете четкие инструкции по установке, хотя они вам не обязательно понадобятся, если вы выполните следующие шаги:

• Поднимите автомобиль с помощью домкрата после того, как вы его закрепите. со всех точек зрения. Во избежание возможного несчастного случая во время этого процесса, мы рекомендуем вам подложить, по крайней мере, в двух диаметрально противоположных местах автомобиля, под кузов, по одному большому камню или колесам автомобиля.
• Снимите старый моторный щит. Его можно легко снять, отпустив защелки или винты.
• Расположите новый моторный щит так, чтобы можно было легко установить боковые зажимы или винты, и убедитесь, что вы их достаточно затянули.

Каким бы ни было ваше решение, брызговик двигателя, сделанный из пластика или металла, не очень дорогая вещь и, с моей точки зрения, необходим для защиты как вашего двигателя, так и других уязвимых части двигателя, расположенные снизу.

Замена брызговика видео
